Выключатели воздушные: классификация, основные параметры, технические требования

alexxlab | 12.05.2023 | 0 | Разное

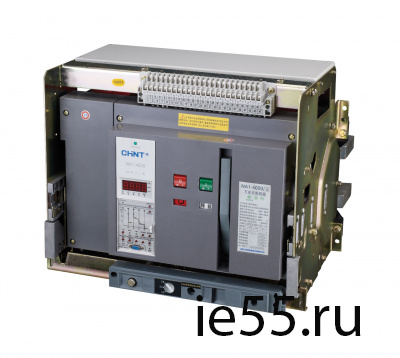

Воздушные выключатели: принцип работы, классификация

В качестве воздушного выключателя рассматривается специально разработанный коммутационный аппарат, применяемый исключительно в высоковольтных электрических цепях – как правило, свыше 35 кB. Отдельный механизм в составе коммутатора позволяет быстро гасить дугу и перемещать контактную силовую группу. Это делается при помощи сильного потока сжатого воздуха, который нагнетается этим компонентом. Конструкция выключателя соответствует ГОСТу P52565 – 2006.

Принцип функционирования воздушных выключателей в зависимости от их конструкции

Воздушные выключатели работают по принципу гашения электрической дуги. Она появляется, если происходит разрыв нагрузки. Сжатый воздух может подаваться продольно или поперечно. С целью облегчить гашение сверхбольших дуг в некоторых случаях дугогасящие контакты дополняются шунтирующим сопротивлением.

Для высоковольтных автоматических выключателей принцип срабатывания при помощи сжатого воздуха отличается в зависимости от конструктивных особенностей каждого отдельного устройства. В частности, это касается наличия или отсутствия отделителя.

Аппараты, в оснащение которых входят отделители, соединение силовых контактов обеспечивается при помощи специальных поршней, при этом включение отделителя к дугогасительным контактам происходит последовательно. Так, образуется один полюс автовыключателя. Когда подается отключающий сигнал, пневмомеханический клапан срабатывает, открывая пневматический привод. Сжатый воздух моментально активирует контакты дугогашения, после чего происходит отключение самого разделителя, который, в свою очередь, разрывает и остаточный ток.

После того, как подача воздуха прекращается, дугогасительные контакты возвращаются в исходное положение, при этом цепь разрывается лишь в месте установки разомкнутого выключателя. Учитывая этот факт, для безопасного выполнения работ на электрооборудовании важно размыкать разъединители.

Зачастую для электрических цепей менее 35 кB используются конструкции с открытым типом отделителей. При более высоких значениях напряжения изготовление отделителей производится в виде специальных камер, наполненных воздухом.

При отсутствии отделителя в воздушном высоковольтном выключателе роль гашения дуги и разрыва цепи выполняют те же дугогасящие контакты. Они могут иметь как одну, так и две ступени функционирования, а их привод, как правило, отделен от то среды, где гасится дуга.

Как классифицируются устройства – основные параметры и специфика применения

Все типы высоковольтных воздушных выключателей отличаются по конструкции и по назначению. Конструкция этих устройств может включать отделитель или быть без него. Назначение же бывает разное:

• Сетевые выключатели – предназначены для использования в цепях с переменным током и напряжением свыше 6000 Вольт, обеспечивают включение/отключение потребителей в привычном рабочем режиме (неаварийном). Также позволяют проводить отключение в случае возникновения коротких замыканий.
• Генераторные выключатели – используются для сетей, рабочее напряжение которых варьирует в диапазоне 6000-24 000 Вольт, с целью обеспечения подключения к этим цепям генераторных установок. Таким установкам не страшны режимы коротких замыканий или пусковые токи. Величина рабочего напряжения может колебаться от 6 до 220 кB, а коммутация в нормальном режиме возможна даже в случае аварий.
• Выключатели со специальным назначением. Как правило, такие устройства выпускаются сериями или под заказ – в последнем случае учитываются местные эксплуатационные условия.

Специфика применения дистанционных выключателей. Преимущества и недостатки

К основным преимуществам воздушных выключателей относятся:

• большой опыт их использования и ремонтопригодность,
• обеспечение работы как в горизонтальном, так и в вертикальном положении,
• низкий уровень пожароопасности,
• долговечность в использовании и эксплуатации.

Среди недостатков указываются:

• Необходимость дополнительной установки пневматической аппаратуры;
• Большие габариты;
• Подверженность влиянию влаги и пыльной среды;
• Повышенный уровень шума.

Чтобы минимизировать эти недостатки, к воздушным системам отключения добавляются дополнительные средства и оборудование.

Технические требования, нормативные документы

В спектр основных требований, предъявляемых к воздушным выключателям высоковольтных электросетей, включены следующие:

• Высокая степень надежности в функционировании, безопасность для людей и имущества;
• Быстрое время срабатывания – отключение в случае возникновения аварийных ситуаций на линии должно проводиться моментально;
• Удобство в эксплуатации и во время периодичного технического обслуживания;
• Простота в проведении монтажных работ;
• Отсутствие шумов во время работы;
• Доступность по стоимости – проектирования, установки и обслуживания.

Воздушные выключатели, которые применяются в современных сетях, по большому счету отвечают вышеперечисленным требованиям. Все же, конструкторам еще есть над чем работать для обеспечения полного соответствия заявленных характеристик специализированного оборудования выдвинутым требованиям на нормативном уровне.

Электрическая прочность изоляции

Согласно этому критерию, воздушные выключатели должны соответствовать требованиям ГОСТов 1516.3, 9920 и техническим условиям, указанным в документах по эксплуатации.

Нагрев

Требования к допустимым значениям нагрева воздушных выключателей указаны в ГОСТе 8024. В частности, в документе содержатся условия эксплуатации главных цепей, электромагнитных обмоток минимальных и максимальных расцепителей, контактов, зажимов и иных компонентов, которые относятся к вспомогательной цепи.

Механическая работоспособность

Нужные характеристики функционирования механизмов воздушных выключателей, как и допустимые значения отклонений, указываются в ТУ и документах по их эксплуатации.

Стойкость механизмов при воздействии сквозного тока КЗ

В рабочем режиме воздушные выключатели должны выдерживать большие нагрузки без каких-либо повреждений, а также термическое и электродинамическое воздействия сквозного тока КЗ, согласно установленным нормированным значениям.

Коммутационная способность при возникновении короткого замыкания

Должна соответствовать условиям и характеристикам, указанным в ТУ, а также в соответствующих подразделах нормативной документации.

Электро лаборатория: измерения, испытания, протоколы, цены на услуги.

Воздушные выключатели | Высоковольтные выключатели

• выключатель
• справка
• воздушный

В воздушных выключателях гашение дуги происходит сжатым воздухом, а изоляция токоведущих частей и дугогасительного устройства осуществляется фарфором или другими твердыми изолирующими материалами. Конструктивные схемы воздушных выключателей различны и зависят от их номинального напряжения, способа создания изоляционного промежутка между контактами в отключенном положении, способа подачи сжатого воздуха в дугогасительные устройства.



В выключателях на большие номинальные токи (рис. а, б) имеются главный и дугогасительный контуры, как и в маломасляных выключателях МГ и ВГМ.

Конструктивные схемы воздушных выключателей

Основная часть тока во включенном положении выключателя проходит по главным контактам 4, расположенным открыто. При отключении выключателя главные контакты размыкаются первыми, после чего весь ток проходит по дугогасительным контактам, заключенным в камере 2. К моменту размыкания этих контактов в камеру подается сжатый воздух из резервуара 1, создается мощное дутье, гасящее дугу. Дутье может быть продольным или поперечным. Необходимый изоляционный промежуток между контактами в отключенном положении создается в дугогасительной камере путем разведения контактов на достаточное расстояние или специальным отделителем 5, расположенным открыто. После отключения отделителя прекращается подача сжатого воздуха в камеры и дугогасительные контакты замыкаются. Выключатели, выполненные по такой конструктивной схеме, изготовляются для внутренней установки на напряжение 15 и 20 кВ и ток до 20000 А (серия ВВГ), а также на 35 кВ (ВВЭ-35-20/1600УЗ).

В выключателях для открытой установки дугогасительная камера расположена внутри фарфорового изолятора, причем на напряжение 35 кВ достаточно иметь один разрыв на фазу (рис. в), на 110 кВ – два разрыва на фазу (рис. г). Различие между этими конструкциями состоит в том, что в выключателе на 35 кВ изоляционный промежуток создается в дугогасительной камере 2, а в выключателях напряжением 110 кВ и выше после гашения дуги размыкаются контакты отделителя 5 и камера отделителя остается заполненной сжатым воздухом на все время отключенного положения. При этом в дугогасительную камеру сжатый воздух не подается и контакты в ней замыкаются. По конструктивной схеме рис.,г созданы выключатели серии ВВ на напряжение до 500 кВ. Чем выше номинальное напряжение и чем больше отключаемая мощность, тем больше разрывов необходимо иметь в дугогасительной камере и в отделителе (на 330 кВ – восемь; на 500 кВ – десять).

В рассмотренных конструкциях воздух подается в дугогасительные камеры из резервуара, расположенного около основания выключателя. Если контактную систему поместить в резервуар сжатого воздуха, изолированный от земли, то скорость гашения дуги значительно увеличится. Такой принцип заложен в основу серии выключателей ВВБ (рис. д). В этих выключателях нет отделителя. При отключении выключателя дугогасительная камера 2, являющаяся одновременно резервуаром сжатого воздуха, сообщается с атмосферой через дутьевые клапаны, благодаря чему создается дутье, гасящее дугу. В отключенном положении контакты находятся в среде сжатого воздуха. По такой конструктивной схеме созданы выключатели до 750 кВ. Количество дугогасительных камер (модулей) зависит от напряжения:

1. при напряжении 110 кВ – одна;
2. при напряжении 220, 330 кВ – две;
3. при напряжении 500 кВ – четыре;
4. при напряжении 750 кВ – шесть (в серии ВВБК).

Для равномерного распределения напряжения по разрывам используют омические 3 и емкостные 6 делители напряжения.

Воздушные выключатели имеют следующие достоинства: взрыво- и пожаробезопасность, быстродействие и возможность осуществления быстродействующего АПВ, высокую отключающую способность, надежное отключение емкостных токов линий, малый износ дугогасительных контактов, легкий доступ к дугогасительным камерам, возможность создания серий из крупных узлов, пригодность для наружной и внутренней установки.

Недостатками воздушных выключателей являются: необходимость компрессорной установки, сложная конструкция ряда деталей и узлов, относительно высокая стоимость, трудность установки встроенных трансформаторов тока.
