Как выкрутить сломанный болт

Болты применяются очень широко. Этот крепеж используют для соединения конструкций и материалов, проделывание необходимых отверстий в которых не приводит к появлению трещин и иных дефектов.

Основных сфер применения болтовых соединений — три.

  1. Создание разборных конструкций. Болтовые соединения используются для их возведения и демонтажа.
  2. Изготовление динамических конструкций, а также механизмов и агрегатов. Входящие в них узлы и детали постоянно перемещаются или движутся.
  3. Возведение надежных металлических каркасов. Крепеж используют для их упрочнения.

Все эти конструкции при эксплуатации рано или поздно выходят из строя. Разрушение креплений — одна из основных причин. Поэтому вопрос, как выкрутить сломанный болт, никогда не потеряет актуальности.

Поломка болтового соединения

В этой статье мы расскажем обо всем в деталях. Начнем с причин поломки болтов.

Почему болты ломаются?

Основная причина поломки болтов — коррозия, которой металлоконструкции неизбежно подвергаются при эксплуатации (особенно сильно — во влажных и агрессивных средах).

Окисление приводит к неравномерному износу крепежа. Приспособления разрушаются в самые неожиданные моменты, не выдерживая нагрузок.

Также болты нередко ломаются по следующим причинам.

  1. При закручивании метиза к ключу было приложено слишком большое усилие.
  2. Крепеж оказался бракованными (имелись невидимые глазу микротрещины и иные дефекты).
  3. Произошло сильное прикипание. В этом случае головки болтов отрываются при больших усилиях, прилагаемых для выкручивания.

Характеры поломок

Есть три случая. Рассмотрим сначала самые простые.

Если болт сломался, но его часть выступает из резьбового отверстия, вам повезло! В этом случае сломанный болт можно легко выкрутить двумя простыми способами.

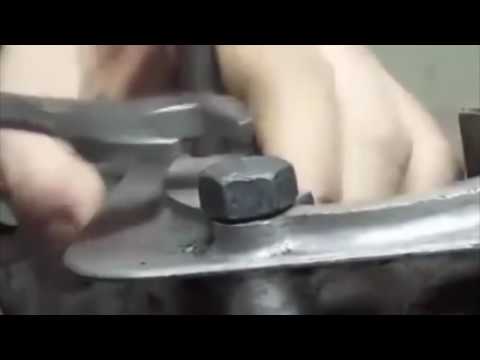

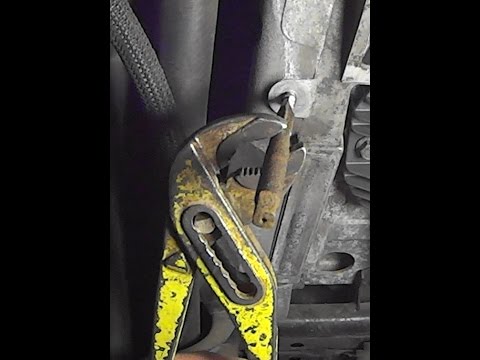

1.      Если выступающая часть метиза большая, зажмите ее пассатижами или разводным ключом. С выкручиванием болта проблем возникнуть не должно.

Вариант поломки болта, при котором его выкручивание пройдет максимально быстро и просто

2.      Если обломок метиза невозможно зажать из-за малых размеров, действуйте так.

  1. Сделайте пропил по диаметру выступающей части при помощи болгарки.
  2. Выкрутите сломанный болт отверткой.

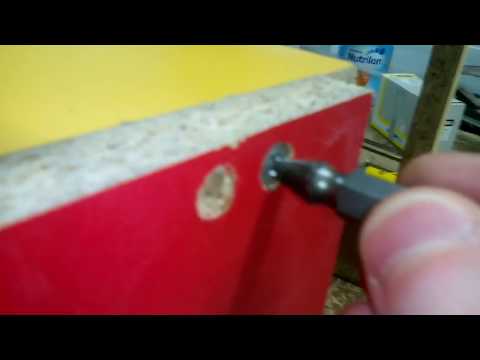

Таким же способом, кстати, выкручивают и шурупы с поврежденными головками

Перейдем к самому сложному случаю. Чаще всего болты ломаются заподлицо с поверхностями или, что еще хуже — на глубине отверстий.

Самый сложный случай поломки болта

Как выкрутить сломанный болт в таких сложных случаях, расскажем ниже.

Причины, по которым может сломаться болт, способы их устранения

Наиболее частой причиной того, что болт ломается при откручивании, является коррозия. Ржавчина въедается как в болт, так и в корпус, в который он вкручен, намертво скрепляя детали наподобие сварки. Но эта проблема вполне решаема.

Прежде чем начать выкручивать ржавый болт, соединение стоит обработать специальным составом, вроде WD-40. Если такового под рукой нет, можно использовать обычную солярку. Правда, её действие значительно слабее.

После того, как болт и соединение обильно обработаны, нужно дать составу время на выполнение поставленной перед ним задачи. Минут через 5 можно попробовать выкрутить болт из отверстия.

Прекрасное средство, справляющееся с «непослушными» болтами и гайками

Если эти действия не помогли и болт всё же сломался, способ его выкручивания будет зависеть от того, в каком месте он лопнул. Разберём 3 варианта развития событий.

Оторвалась шляпка, метиз выступает над поверхностью

Эту проблему решить проще всего. Для этого существует несколько вариантов. Для начала снова обильно обрабатываем болт и места его соединения с деталью соляркой или специальным составом. Далее пробуем подцепить болт кусачками или газовым ключом (сила зажима у него больше).

Конечно, ситуация неприятная, но не смертельная, всё решаемо

Ещё один неплохой способ потребует наличия ножовки по металлу или ручного гравёра. При помощи инструмента необходимо сделать надпил поперёк окружности обломка метиза, после чего попробовать его выкрутить при помощи мощной шлицевой отвёртки.

Неплохо подойдёт для подобных целей ударный инструмент. Но в этом случае глубокий пропил делать не стоит. При ударе по задней части отвёртки болт может попросту расколоться.

Если выкрутить метиз не удалось, нужно переходить к более радикальным мерам.

Обломанный болт можно надпилить, после чего постараться вывернуть при помощи отвёртки

Многие специалисты советуют метод, с использованием сварочного аппарата. Для его исполнения потребуется отрезок стальной шины (можно использовать арматуру, но полоса надёжнее). В ней, посередине, высверливается отверстие, диаметром чуть больше болта.

Шина укладывается на деталь так, чтобы метиз вошёл в отверстие, после чего элементы свариваются между собой. Данный метод позволяет не только приварить рычаг к обломанному болту, но и разогреть метиз, в результате чего сгорает различная грязь, а коррозийный налёт перестаёт так крепко «удерживать» резьбу.

После полного остывания остаётся только провернуть наваренный рычаг против часовой стрелки и удалить обломанный метиз, заменив его новым.

Для выкручивания сломанного болта можно использовать сварку

Болт обломился заподлицо с поверхностью детали или глубже

По словам специалистов, такая поломка является наиболее сложной. Проблема заключается в том, что не всегда можно определить границы окружности сломанного метиза. Поэтому перед тем, как приступить к выкручиванию болта, нужно зачистить то место, где он находится. Только так можно определить, где находится край метиза и не повредить резьбу детали при его выкручивании.

Керно – это инструмент, который должен быть в любой мастерской или гараже

Когда границы определены, нужно отметить центр обломанного болта и при помощи специального инструмента (кернера), выбить углубление. Это необходимо для того, чтобы начать сверление. В противном случае, сверло будет «плавать», и засверлиться ровно по центру не удастся. Те же действия производятся в случае обламывания болта глубже верхнего уровня детали.

В теории, сверло должно пройти вдоль болта ровно по центру

Далее, ровно по центру необходимо просверлить отверстие, диаметром меньше, чем у метиза. Оно должно идти как можно ровнее вдоль оси болта. Когда эта работа выполнена, можно приступить непосредственно к выкручиванию.

Для этого используют метчик с обратной резьбой, который вкручивается в просверленное отверстие против часовой стрелки до упора, после чего вращение в том же направлении продолжается. Остатки болта должны выкрутиться.

Метчики могут иметь правую или левую резьбу

Использование экстрактора в борьбе со сломанными болтами

Если при помощи метчика вывернуть метиз не удаётся, потребуется более мощный инструмент. Таковым может стать специальное приспособление, называемое экстрактором.

Он выглядит как насадка на гайковёрт с правой или левой конусной нарезкой. Экстрактор вворачивается в отверстие до упора, после чего, обломок болта выкручивается при помощи головки с усилителем.

Сломать такое приспособление практически нереально, а значит, и усилия можно прилагать не опасаясь.

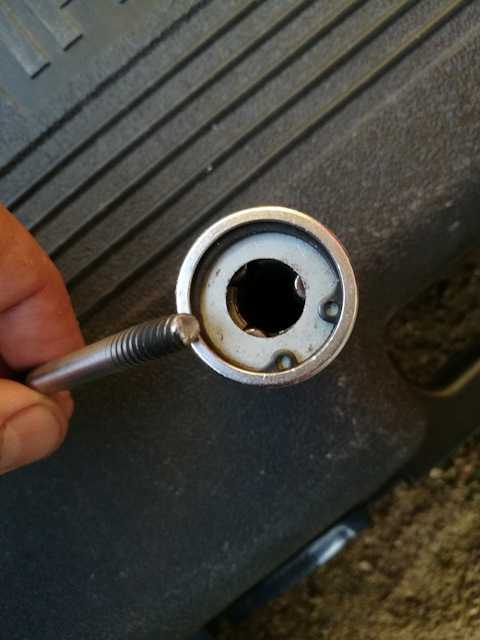

Экстракторы прекрасно справляются с выворачиванием сломанных болтов или шпилек

Использование подручных средств вместо экстрактора

Если в гараже или мастерской имеется заточной станок, то можно поступить следующим образом.

Нужно взять любой крупный болт и обточить его таким образом, чтобы из него получился заточенный трёхгранник под максимально возможным острым углом.

После того, как самодельный инструмент готов, его необходимо забить в просверленное отверстие обломанного метиза, после чего вывернуть его обычным гаечным ключом.

Профилактические меры при вкручивании болтов в деталь

Для того, чтобы не сталкиваться с подобными проблемами, лучше всего их предупредить. Сделать это несложно и особых проблем такая работа не доставит.

Универсальный состав WD-40 подходит для разнообразных целей, от смазки до очистки от ржавчины

Перед тем, как «намертво» затянуть болт, отверстие необходимо обильно смазать «WD-40» или соляркой. Через некоторое время требуется несколько раз ввернуть и выкрутить болт. Остаётся смазать его резьбу, после чего можно её протянуть.

Ещё одним неплохим средством профилактики является свечной парафин. Им нужно натереть резьбу болта перед тем, как его вкрутить. Неплохо будет после полной протяжки немного разогреть метиз обычной газовой горелкой. Парафин при этом растает и заполнит все мельчайшие пустоты. После этих действий у коррозии просто не останется шансов.

Стоит ли использовать мыло для смазки резьбы

Ответ на этот вопрос однозначен – ни в коем случае. Дело в том, что при изготовлении как хозяйственного, так и туалетного мыла используется щёлочь. Её количество ничтожно мало, однако этого достаточно для инициации процесса окисления металлов.

В результате, на болте, как и на самой детали, появляются раковины. Они соединяются в процессе коррозии, и уже через каких-то полгода вывернуть метиз уже не удастся даже при помощи экстрактора. Подобный процесс в простонародье называется прикипанием.

Что делать при возникновении внештатной ситуации: несколько советов

Конечно, очень неприятно, когда болт обламывается в процессе работы. Это значительно замедляет ремонт. Но нервничать в таком случае не стоит.

Лучше всего сесть и немного успокоиться, после чего решать вопрос с метизом на холодную голову.

Изменить уже всё равно ничего не удастся, а вот испортить деталь, пытаясь сгоряча вывернуть обломыш – это запросто.

И всё же, если при высверливании сама деталь всё-таки была повреждена, исправить всё никогда не поздно.

Лучше для начала сесть и успокоиться – нервное состояние только усугубит проблему

Чаще всего резьба в детали приходит в негодность при неровном засверливании. В этом случае придётся удалять обломок полностью, попутно сровняв и нарезку в канале. После этого можно поступить двумя способами.

  1. Нарезать более крупную по диаметру резьбу и подобрать под неё болт. Это сделать несложно, но не всегда возможно. Ведь стенки детали могут оказаться слишком тонкими, что не позволит нанести резьбу.
  2. Другой вариант – гильзование. Наиболее проблемный метод решения вопроса. Необходимо подобрать гильзу по размеру, после чего запрессовать её в отверстие. Если нет опыта производства таких работ и необходимого оборудования, лучше вообще забыть, что подобный способ ремонта существует.

Как выкрутить сломанный болт, не повредив резьбу в отверствии :: SYL.ru

Довольно часто при использовании такого крепежа, как болт возникают ситуации, когда головка изделия отламывается, а сам метиз остается внутри. При этом возникает необходимость удалить этот остаток, не повреждая резьбы, чтобы отверстие можно было бы эксплуатировать и далее. Учитывая это, тема о том, как выкрутить сломанный болт, очень популярна и требует более детального рассмотрения.

Виды изломов

Обычно подобный крепеж ломается на месте окончания резьбы, хотя могут быть и исключения. В итоге сам метиз может быть углублен в отверстие, выступать над поверхностью или же сровняться с ней.

Исходя из этого, решать, как выкрутить сломанный болт, нужно, обращая внимание именно на этот момент.

Поверхностный обрыв

К данному типу поломки относится тот вариант, когда часть метиза выступает над поверхностью. Можно считать, что подобную задачу решить проще всего, не используя радикальные меры. Однако прежде чем производить любое выкручивание сломанного болта, стоит обработать место керосином, чтобы устранить нагар и ослабить контакт поверхностей.

  • Если выступ довольно большой, то проще всего использовать инструменты типа плоскогубцев, клещей или струбцины, при помощи которых можно захватить деталь и вывернуть ее по резьбе.
  • Некоторые специалисты, отвечая на вопрос, что делать, если сломался болт, который очень плотно сидит в отверстии, рекомендуют использовать сварочный аппарат. С его помощью можно приварить к метизу рычаг, что в результате позволит получить большое плечо для вращательного движения.
  • Также можно использовать сверло диаметром немного меньше самого болта. Сверлом проделывают отверстие по центральной оси болта на всю глубину. После этого остатки крепежа извлекают при помощи крючка, стараясь выкручивать резьбу с самого низа.

Обрыв заподлицо

Считается, что данная поломка самая сложная, поскольку порой очень трудно определить диаметр отверстия, особенно если крепеж был срезан. Поэтому для того чтобы определить, как высверлить сломанный болт такого типа, сначала стоит произвести зачистку поверхности, определяя зазоры.

Довольно часто место обрыва имеет очень неровные формы, которые при таком расположении очень трудно выправить. Сверлить же в таком состоянии изделие не получится. Именно поэтому сначала применяют керн, которым подготавливают место по центру для работы сверлом.

Дальнейшие действия, описывающие как высверлить сломанный болт, описаны в пункте о поверхностном обрыве. После проделывания отверстия остатки резьбы просто удаляют крючком.

Обрыв ниже поверхности

Подобное повреждение довольно сложное, особенно если сама деталь изготовлена из мягкого металла. Поэтому нужно решить проблему, как выкрутить сломанный болт и при этом не повредить резьбу в отверстии.

Прежде всего с использованием керна намечают центр метиза. При этом лучше всего использовать тонкий инструмент из прочного металла, чтобы случайно не повредить деталь.

На следующем этапе стоит приобрести метчик с обратной резьбой. Его диаметр должен быть меньше, чем у самого болта.

После этого в самом метизе сверлят отверстие под метчик, но не сильно углубляют его. Далее достаточно установить инструмент для нарезки резьбы и проворачивать его по ходу, что приведет к выкручиванию. Если же этого не произошло, то инструмент используют как обычный болт, но не следует прилагать слишком больших усилий, чтобы не сломать и его.

Применение экстрактора

Один из самых эффективных способов — это использование специального экстрактора. Инструмент можно найти в различных наборах с разным диаметром. Конструкция представляет собой метчик, на котором предусмотрена коническая насечка и нет продольных пазов.

Перед применением экстрактора потребуется высверлить отверстие по центру метиза. Важно соблюдать соответствие диаметров, иначе не получится вставить инструмент. После подготовки отверстия экстрактор вкручивается и извлекается вместе с болтом.

Все перечисленные способы применяются в зависимости от вида поломки и наличия необходимых инструментов. Если вы часто сталкиваетесь с подобными проблемами, рекомендуется купить набор экстракторов, поскольку это оптимальный вариант извлечения поврежденного крепежного элемента. Конструкция подходит для различных диаметров болта и типа резьбы.

Не забывайте о предварительной обработке поверхности, чтобы уменьшить контакт между деталями и исключить случайные повреждения.

Обрыв на поверхности

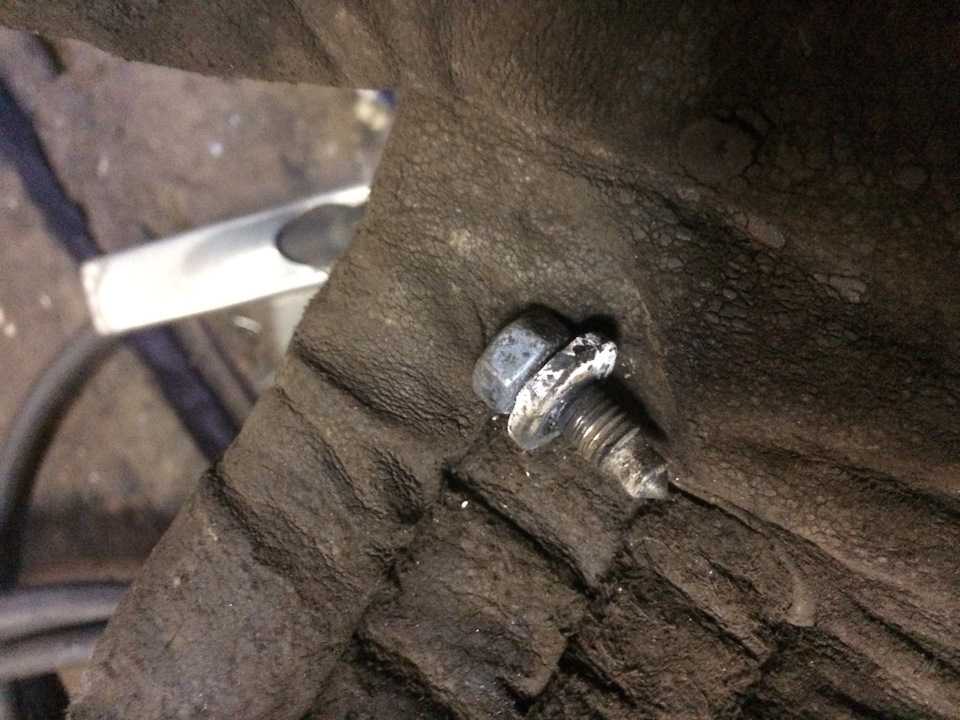

Это самый распространенный тип поломки. При обрыве головки болта не потребуется применять радикальные методы, способные навредить технике. Предварительно необходимо тщательно обработать поверхность керосином для того, чтобы между поверхностями уменьшился контакт. Для извлечения поврежденного крепежного элемента подходят различные инструменты:

  • Если есть возможность зацепиться за выступ на поверхности, то рекомендуется воспользоваться струбцинами, плоскогубцами или клещами. Они позволяют хорошо ухватиться за деталь и вывернуть ее по ходу резьбового соединения, при этом не прикладывать значительных усилий.
  • Менее распространенный вариант — это сварочный аппарат. Чтобы извлечь болт, потребуется приварить к нему деталь в виде рычага. После этого получится выкрутить метиз, не повреждая прилегающие поверхности.
  • Если перечисленные методы не подходят, то можно использовать небольшое сверло. При этом диаметр детали должен быть меньше, чем сечение болта. Потребуется аккуратно высверлить отверстие по центру, в которое вставляется крючок. После этого болт выкручивается намного легче.

В некоторых случаях допускается комбинирование упомянутых способов. Отличительная особенность вариантов извлечения в том, что они не требуют больших усилий и затрат времени.

Экстрактор

Самым правильным ответом на вопрос, как выкрутить сломанный болт, считается тот, в котором предлагают использовать специально созданный для этого инструмент. Его называют экстрактором и продают в виде набора из изделий разного диаметра. Внешне он напоминает метчик, но без продольных прорезей и с конической насечкой для нарезки.

Чтобы использовать экстрактор, достаточно просверлить отверстие по центру с диаметром, позволяющим зайти инструменту на несколько витков. Затем начинают проворачивать его до упора, а потом и до полного выкручивания.

Используем кондуктор

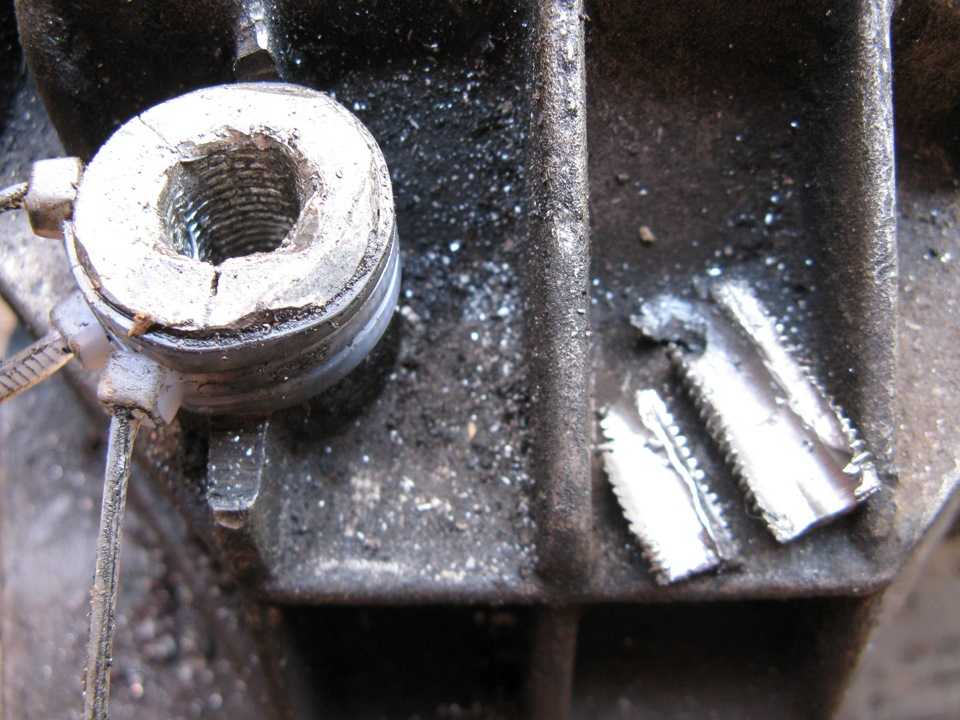

Можно значительно упростить операцию высверливания сломанных шпилек. Это актуально для тех, кто часто ремонтирует двигатели. Поможет мастеру простейший кондуктор. Размеры детали берутся с реальных двигателей. На кондукторе, а это металлическая пластина, высверливаются такие же отверстия в тех же местах, что и на головке, а также на коллекторе. Еще в кондукторе делают отверстия для втулок. Они будут удерживать деталь от перемещения на блоке.

С помощью подобных приспособлений можно значительно облегчить выполнение задачи и разобраться с тем, как выкрутить сломанную шпильку из выпускного коллектора высверливанием, не повредив при этом сам коллектор.

При помощи дрели

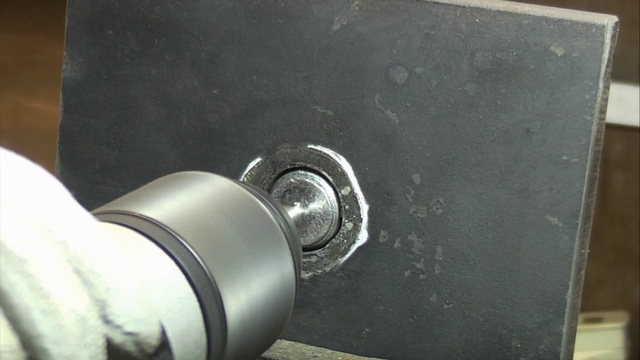

Можно попробовать высверлить остатки болта сверлом, близким по размеру к размеру болта. После высверливания удалить остатки болта отверткой.

Следует помнить, что для проведения такого вида высверливания требуется определенная сноровка, что бы не повредить резьбу отверстия.

Если описанные инструкции как правильно выкрутить сломанный болт вам не помогли, то вы можете воспользоваться еще одним способом.

Если конструкция детали позволяет, то вы можете просверлить место сломанного болта большим сверлом, после этого нарезать новую резьбу большого диаметра и закрутить подходящий болт.

Если у вас нет возможности закрутить большой болт, то тогда вам придется поискать в магазине или найти слесаря, или токаря, который сделает вам втулку с большим внешним диаметром под новое отверстие. Нарежет меньшую внутреннюю резьбу на втулке, которая будет подходить для вашей конструкции.

В интернете можно найти различные фото сломанных болтов и советами различных профессионалов, которые описывают весь процесс работы по выкручиванию того или иного сломанного болта.

В этой статье описаны самые простые варианты, которыми вы можете воспользоваться для извлечения сломанного болта. Но иногда болты или шпильки ломаются в самых неподходящих местах.

Для устранения этой проблемы вам скорее всего придется обратиться к определенным специалистам, у которых в силу своей профессиональной деятельности существует масса идей как можно выкрутить сломанный болт из любого самого труднодоступного места.

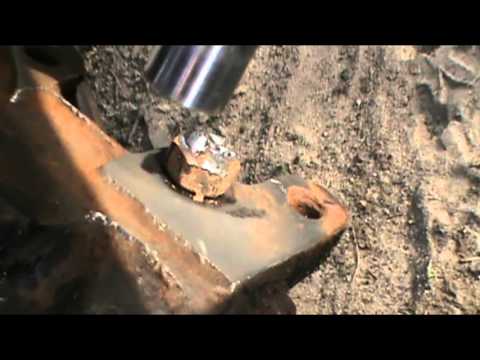

Привариваем гайку сваркой

Часто мастера наблюдают износ место соединения со шляпкой. В итоге болт обламывается, и вытащить его становится затруднительно.

Опираясь на инструкцию, описывающую как правильно выкручивать сломанный болт без шляпки, вам удастся справиться с этой проблемой быстро и без особых усилий. Чаще всего применяется способ приваривания гайки.

Для такой работы понадобится иметь под рукой сварочный аппарат, гайку, кусачки и мастерские навыки.

Эффективные способы выкручивания болтов

Исходя из того, как сильно повреждено место соединения, применяется несколько методов по выкручиванию сломанного болта. Далее в статье они будут рассмотрены. Однако нужно акцентировать внимание на том, как вытащить слизанный болт, ведь в действительности он лишь деформирован.

Как выкрутить сломанный болт своими руками при помощи специального инструмента или подручных средств

Выкрутить сломанный болт своими руками можно при помощи различных по сложности способов. Выбирайте наиболее подходящий в вашем случае по наличию нужных инструментов.

Важно! Во многих случаях вам придется просверливать в центре обломков отверстия. Чтобы при этом не повредить резьбу отверстия под сам болт, сверло должно располагаться точно по направлению центральной оси. Для центрирования подойдут специальные втулки и центровочные сверла.

Предварительные действия

Предварительно стоит постучать кернером и молотком по оставшейся части. Это поможет ослабить просадку болта.

Можно воспользоваться горелкой, что бы нагреть саму деталь и болт для снятия внутреннего напряжения. Стоит заметить в этом деле главное не переусердствовать и не расплавить деталь и боль.

Воспользоваться смазывающейся жидкостью для лучшего удаления остатка болта. В этом случае хорошо подойдет WD-40.

В этой статье мы расскажем, чем можно воспользоваться для выкручивания сломанных болтов.

Как выкрутить сломанный болт при помощи экстрактора

Это специализированный инструмент, предназначенный для извлечения поврежденного крепежа из отверстий. Поэтому на вопрос, как выкрутить сломанный болт экстрактором ответим в первую очередь.

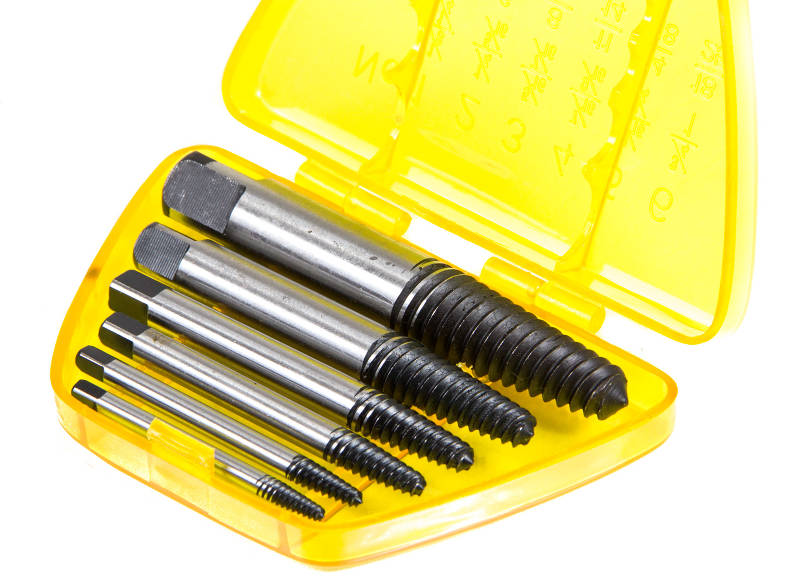

Набор экстракторов

Чтобы выкрутить сломанный болт при помощи экстрактора, действуйте по следующей схеме.

  1. Просверлите в обломке отверстие необходимого диаметра.
  2. Вставьте в него экстрактор.
  3. Вращая инструмент против часовой стрелки, выкрутите сломанный болт.

Как выкрутить сломанный болт при помощи отвертки

Этот способ подойдет для того, чтобы выкрутить болт, который сломался заподлицо с поверхностью или на небольшой глубине. Действуйте так.

  1. Возьмите дрель и тонкое сверло.
  2. Просверлите несколько отверстий и соедините их. Получится углубление для отвертки.
  3. Вставьте в него инструмент и выкрутите обломок болта.

Как выкрутить сломанный болт при помощи другого болта

Этим способом выкручивают большие по диаметру болты. Риск повредить резьбу отсутствует.

  1. Просверлите в центре обломка отверстие под резьбу.
  2. Нарежьте ее левым метчиком.
  3. Вкрутите подходящий болт.
  4. При затягивании он будет выкручивать обломок.

Как выкрутить сломанный болт при помощи сварки

Выкрутить сломанный болт при помощи сварки можно четырьмя способами. Выбор подходящего зависит от характера поломки.

  1. Если часть метиза торчит снаружи, приварите к ней гайку. Выкрутите обломок при помощи гаечного ключа.
  2. Если болт сломался заподлицо с поверхностью, приварите к обломку шайбу (с отверстием меньшим, чем диаметр болта, изнутри отверстия), а к шайбе – гайку. Выкрутите метиз при помощи гаечного ключа.
  3. Чтобы выкрутить сломанный на небольшой глубине болт, можно удлинить обломок непосредственно сваркой. Затем к ней приваривается гайка или полоска металла. Чтобы извлечь обломок, используется гаечный ключ или пассатижи.
  4. Если на большой глубине сломан тонкий болт, выкрутить его при помощи сварки не получится. Если же разрушился толстый метиз, можно приварить к нему металлическую трубку (электрод вставляется в имеющееся в ней отверстие).

Как выкрутить сломанный болт при помощи имеющихся в наличии подручных средств

В их список входят:

  1. трехгранные напильники;
  2. шестигранники;
  3. развертки;
  4. отвертки с металлическими ручками.

Чтобы выкрутить сломанный болт одним из этих инструментов, действуйте так.

  1. Просверлите в обломке отверстие диаметром, немного меньшим, чем габариты подручного средства.
  2. Забейте инструмент в отверстие при помощи молотка. В результате оно расклинится.
  3. Попытайтесь выкрутить болт.

Как высверлить сломанный болт

Этот способ выкручивания сломанных болтов используется только в крайних случаях (велик риск повредить резьбу) или тогда, когда можно или нужно нарезать новую.

Для высверливания вам понадобятся левые сверла по металлу.

  1. Наметьте центр отверстия.
  2. Просверлите отверстие тонким левым сверлом.
  3. Постепенно увеличивая диаметры инструментов, высверлите болт.

Чтобы не повредить резьбу, тщательно контролируйте направление сверления на всех этапах.

Высверливание сломанного болта

При помощи молотка и зубила

Иногда бывает, что усилий прилагаемых отверткой и молотком недостаточно. Поэтому советуем воспользоваться зубилом.

В этом случае усилия можно приложить побольше и вполне возможно, что их хватит, чтобы провернуть сломанный болт.

При помощи керна и молотка

Иногда возникает ситуация, когда на сломанном болте не осталось осколков или вы отверткой или зубилом срезали его. В этом случае можно воспользоваться керном.

Уперев керн в остаток болта под углом, пытаемся провернуть сломанный болт до тез пор, пока не появиться возможность ухватить его плоскогубцами или каким-либо другим инструментом.

При помощи дрели

Можно попробовать высверлить остатки болта сверлом, близким по размеру к размеру болта. После высверливания удалить остатки болта отверткой.

Следует помнить, что для проведения такого вида высверливания требуется определенная сноровка, что бы не повредить резьбу отверстия.

Если описанные инструкции как правильно выкрутить сломанный болт вам не помогли, то вы можете воспользоваться еще одним способом.

Если конструкция детали позволяет, то вы можете просверлить место сломанного болта большим сверлом, после этого нарезать новую резьбу большого диаметра и закрутить подходящий болт.

Если у вас нет возможности закрутить большой болт, то тогда вам придется поискать в магазине или найти слесаря, или токаря, который сделает вам втулку с большим внешним диаметром под новое отверстие. Нарежет меньшую внутреннюю резьбу на втулке, которая будет подходить для вашей конструкции.

В интернете можно найти различные фото сломанных болтов и советами различных профессионалов, которые описывают весь процесс работы по выкручиванию того или иного сломанного болта.

В этой статье описаны самые простые варианты, которыми вы можете воспользоваться для извлечения сломанного болта. Но иногда болты или шпильки ломаются в самых неподходящих местах.

Для устранения этой проблемы вам скорее всего придется обратиться к определенным специалистам, у которых в силу своей профессиональной деятельности существует масса идей как можно выкрутить сломанный болт из любого самого труднодоступного места.

Классификация крепежа

Данная категория крепления включает в себя перечень элементов, которые используются для соединения различных деталей конструкции, при этом их невозможно демонтировать без специального оборудования. Классифицируют крепежные детали на следующие разновидности:

  • Саморезы со скрытой или цилиндрической головкой, а также под биту с двумя характерными отверстиями.
  • Болты под шестигранник антивандальные с полукруглой головкой и отрывными гайками.
  • Заклепки.
  • Шайбы.
  • Заглушки «Звездочка».

К группе антивандальных изделий относится также уникальный шкаф, внутри которого можно разместить коммуникационное оборудование. Он выступает отличной защитой от неблагоприятных условий окружающей среды, а также от посягательств злоумышленников. Его конструкция предполагает наличие специальных болтов и других крепежных деталей с оригинальными шлицами.

Неразборный антивандальный крепеж

Существует два главных метода, при помощи которых можно добиться, чтобы крепеж был неразборным. Первый предполагает срыв монтажной части. Оторвать нужный элемент необходимо после обеспечения необходимой затяжки, благодаря чему откручивать просто не будет за что. Для этих целей применяются срывные болты и гайки.

Ко второму относится шлиц, действующий в одном направлении. Его можно легко установить, однако демонтировать крайне сложно. Головка либо отвертка будут проворачиваться или попросту выскальзывать из пазов. Для установки такого элемента не нужны специальные приспособления, ведь процесс проходит с использованием стандартной отвертки либо биты.

Разборный антивандальный крепеж

Принцип работы такого механизма основан на усложнении конструкции шлица или доступа к нему, чтобы традиционные инструменты не справились с данной задачей. Разновидностей таких шлицов огромное количество, причем ежегодно появляются новые. Это значительно увеличивает безопасность, но в то же время возникают проблемы с установкой, ведь постоянно приходится приобретать новые «ключи».

Как выкрутить обломанный болт из алюминия

Пришла пора менять рычаги, да вот незадача не смог выкрутить болты . Болты, крепящие обойму сайлентблока к подрамнику насмерть сварились с самим подрамником. Явление это известное и предсказуемое. Сплавы железа с сплавами алюминия со временем, особенно во влажной среде, свариваются. Нормальные производители это понимают и используют резьбовой герметик, который кроме его способности фиксировать крепёж, ещё и изолирует, предотвращая тем самым сваривание деталей. Но рычаги уже менял прошлый владелец и закрутил болты насухо. В итоге из четырёх болтов выкрутились два, остальные два обломались.



Начал с простых, но безуспешных попыток. ВД-эшка, нагрев, приваривание железки. Всё тщетно, сварилось насмерть.

ВД-эшка не помогла просто потому, что в резьбе не осталось зазора, куда бы она могла протечь.Приваривание железки, чтобы за неё открутить тоже не привело к успеху. Обломался обломок, при чём не по сварке, а сам болт как и в первый раз.

Остаётся удаление обломка. Можно высверливать, но надо понимать, что у нас калёный болт в мягком алюминие, а длина обломка более четырёх диаметров. Есть риск, что сверло уйдёт в сторону, да и сверлить калёный болт — мало удовольствия. Потом и не факт, что всю резьбу удастся спасти. Хотя, если изготовить кондуктор и иметь прямые руки — то можно и высверлить, делал так не раз, но сейчас решил воспользоваться другим способом, соответствующим моему нику, химическим.

Первым делом очищаем поверхность от загрязнений и обезжириваем.

Берём азотную кислоту. Мне попалась химически чистая с концентрацией 64 %. Такая концентрация не особо травит, да ещё и пассивирует поверхность железа. А вот для травления оптимальна концентрация около 30 %. Так что используем воду для разбавления.

Приляпали пластилином ведёрочко над объектом травления. Налили раствор, наблюдаем процесс.

Всего у нас два болта, одно ведёрочко красное, другое чёрное.


На следующий день поменял раствор, взглянул как идёт процесс. Всё в порядке, половины болта уже нету, резьба целая.


Когда от болта осталась треть решил попробовать уже отвернуть. Сварки под рукой не было, воспользовался маленьким гайкорубом, которым схватил кончик обломка.


И выкрутил!


В итоге резьба целая, нервы сэкономлены.

Как выкрутить шпильку из головки блока цилиндров (ГБЦ)

Решая вопрос, как выкрутить шпильку из ГБЦ, надо так же исходить из материала головки. Чугунные головки встречаются редко, в основном на старых авто, а чаще всего они из алюминиевых сплавов.

На головках блока часто приходится иметь дело с прикипевшими, закисшими шпильками.

Чтобы выкрутить шпильку из головки блока цилиндров можно применять наиболее удобные и эффективные способы и приемы из перечисленных выше. Часто это метод двух гаек, применение экстрактора или высверливание. Для усиления воздействия целесообразнее применять предварительное расшатывающее простукивание по бокам, использование проникающих составов, вращения двумя инструментами.

Как выкрутить шпильку ГБЦ

Резьбовые соединения — самые широко применяемые среди разъемных. Они бывают самых разных размеров, винты, болты и гайки присутствуют и в смартфоне и в атомном реакторе. Каждое соединение должно быть затянуто с должным усилием. Иногда резьба забивается грязью или становится жертвой коррозии. При попытке отвернуть соединение предельное усилие превышается, и резьба срывается. Доходит и до разрушения тела крепежных изделий. Для того, чтобы извлечь поврежденную шпильку из корпуса, применяют различные приемы.

Особенности и преимущества шпилек ГБЦ

В любом моторе головка блока цилиндров (ГБЦ) крепится к самому блоку шпильками. Они вворачиваются в блок таким образом, чтобы обеспечить наилучшее и равномерное прижатие ГБЦ к блоку. Качественно обжатая прокладка исключает утечку масла и тосола и проникновение газов из цилиндра в картер двигателя. Крепежные изделия изготавливают из высококачественной стали. Однако со временем резьба на них может подвергнуться коррозии, быть забита различными загрязнениями. Вследствие воздействия высоких температур эти загрязнения спекаются, и гайка «прикипает». При попытке выкрутить такую прикипевшую гайку при превышении предельного усилия либо срывается резьба, либо крепеж обламывается. В обоих случаях требуется заменить обломанную часть.

Замена шпильки

Опытные мастера рекомендуют выкрутить и менять все шпильки одновременно. Детали из одной партии обладают близкими физико-механическими характеристиками, будут равномерно воспринимать нагрузки и прослужат намного дольше.

Перед тем, как выкрутить, следует обильно смочить резьбу жидкостью WD 40 или керосином. В крайнем случае, подойдет и тормозная жидкость. Если под рукой нет специального съемника, можно выкрутить газовым ключом. Тянуть нужно плавно, без рывков. Если сразу выкрутить не удается, следует нанести WD 40 еще раз и подождать 5-10 минут.

После того, как все соединения удалось выкрутить, следует заменить их на новый комплект. Резьбу можно смазать графитовой смазкой — это поможет легко выкрутить детали при необходимости. Далее следует установить ГБЦ по месту и начинать обтягивать гайки согласно схеме из руководства пользователя.

  • Сначала все гайки затягиваются до легкого сопротивления.
  • Ключом с динамометром добиваются паспортного значения усилия затяжки.
  • В последовательности, описанной в руководстве, окончательно обтягивают все гайки.

Гайки тоже можно смазать графитовой смазкой.

Как выкрутить оставшийся обломок

Если шпилька все-таки обломилась — не надо отчаиваться. Чтобы выкрутить обломанную часть, используют несколько приемов. Одни требуют применения промышленного оборудования, для других достаточно несложной оснастки, доступной для домашнего мастера.

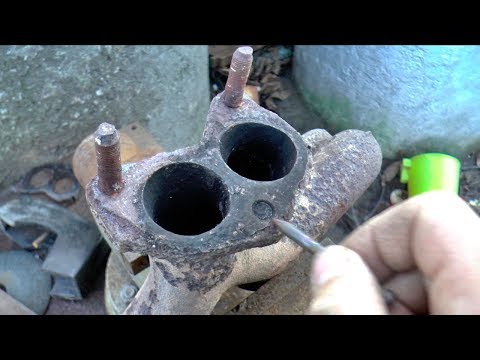

Как выкрутить сломанную шпильку

Если остался торчать обломок, то применяют один из приемов:

  • Надевают гайку чуть большего диаметра и приваривают ее. Далее ключом можно вывернуть сломанную шпильку.
  • Приваривают поперечный пруток (арматуру) длиной 30-40 см. Пользуясь им как воротком, можно выкрутить обломок.
  • Напильником затачивают верхушку под квадрат. Теперь обломок можно выкрутить воротком для метчиков.
Выкручивание обломавшейся шпильки

Если же слом произошел заподлицо с поверхностью ГБЦ (или другого агрегата), по обломок придется высверливать.

Высверливание резьбы обломавшейся шпильки

Перед сверлением следует накрыть ГБЦ плотной тканью, чтобы искры и отходы не попали в цилиндры.

Далее необходимо угловой шлифмашиной с абразивным диском выровнять поверхность обломка. Она должна стать строго горизонтальной. В средине накернивают точку.

Далее берут сверло диаметром чуть меньше, чем внутренний диаметр резьбы. Лучше всего положить ГБЦ на рабочий стол стационарного сверлильного станка — так меньше риск отклонения сверла от вертикали.

Высверливание резьбы обломавшейся шпильки

После прохождения отверстия на всю глубину следует выкрутить из него останки высверленного обломка, используя пассатижи или острогубцы. Далее обязательно нужно пройти отверстие комплектом штатных метчиков.

Замена шпильки ремонтной деталью с нарезанием большей резьбы

Если все вышеописанные мероприятия завершились неудачей — есть еще один способ замены. Для этого берется так называемая ремонтная шпилька большего диаметра. На месте старого отверстие сверлится новое, большее. В нем нарезается резьба соответствующими метчиками, и заворачивается ремонтная шпилька. Разумеется, для нее придется взять и соответствующую гайку.

При установке головки нужно быть особо внимательным, чтобы не повредить резьбу на новой шпильке — она будет входить в отверстие на ГБЦ с меньшим зазором, чем штатные.

Все просто: как высверлить сломанный болт?

Ситуация, когда при затяжке ломается болт и при этом обломанный кусок остается в детали, не редкость. Но не многие знают, что существует довольно много эффективных способов, как высверлить сломанный болт.

Ситуация, когда при затяжке ломается болт и при этом обломанный кусок остается в детали, не редкость. Но не многие знают, что существует довольно много эффективных способов, как высверлить сломанный болт. Главное не паниковать, а внимательно дочитать до конца этот информационный материал.

Наиболее типичные ситуации облома

Болт может оборваться по-разному. Самый легкий случай, когда он ломается заподлицо с деталью. В этом случае особых проблем в том, как высверлить болт не будет. Но, тем не менее, необходимо будет выполнить некоторые подготовительные мероприятия, которые позволят без особого труда извлечь оставшуюся часть. А заключаются они в следующем:

  1. Самое главное настроить себя на то, что высверлить сломанный болт, не повредив резьбу, можно только, если приложить максимум терпения и спокойствия. Спешка в этом случае главный враг
  2. Прежде всего, необходимо использовать средство для быстрого откручивания ржавых болтовых соединений. На рынках их присутствует великое множество. Но подавляющее количество таких средств абсолютно бесполезно.
    Уважающий себя автолюбитель и слесарь, всегда должен иметь в запасе средство для откручивания гаек и болтов проникающего действия, в котором присутствую такие вещества, имеющие свойства проникать в любые соединения. Рекомендации по выбору можно получить в любом известном автосервисе. Наиболее эффективны смазки на основе дисульфида молибдена и графита.
  3. Далее можно попробовать один из самых простых вариантов, как высверлить сломанный болт без особых проблем. Для этого необходимо тонким сверлом и низко оборотистой дрелью, высверлить паз под отвертку.
  4. В любом хозяйственном магазине можно приобрести газовую горелку для откручивания болтов. Если такая горелка есть, то с ее помощью необходимо слегка прогреть саму деталь таким способом чтобы оставшийся кусок не нагревался. При этом рядом должен быть огнетушитель.
  5. Затем попробовать отверткой с воротком начинать потихоньку расшатывать остаток болта. Если болтовое соединение не старое, то кусок должен открутиться.

А вот как правильно высверлить болт, если он сломался внутри гнезда, знают не многие. Обычно такие поломки бывают при закручивании шпилек головки цилиндров автомобильного двигателя. В этом случае нужны некоторые навыки при пользовании дрелью и метчиком.

Подготовительные мероприятия такие же, как и в предыдущем варианте. Затем перед тем, как высверлить обломившийся болт, необходимо залить в отверстие жидкость для быстрого откручивания и оставить до полного проникновения в соединение на 2-3 часа.

Затем при помощи мало оборотистой дрели и сверла диаметром в два раза меньше чем болт, точно по центру, без наклона и с малыми оборотами осторожно просверливают отверстие глубиной до одной трети от общей длины обломка. При помощи метчика с левой резьбой, нарезают резьбу на всю глубину отверстия. Затем вкручивается высокопрочный болт с такой же резьбой. При помощи накидного ключа с воротком, слегка постукивая и вращая болт, вынимают оставшуюся часть болта.

Как высверлить высокопрочный болт?

Последовательность действий такая же до того момента, когда нарезается резьба в просверленном отверстии. В этом случае, до того, как высверлить каленый болт, необходимо изготовить следующую деталь: из углеродистой стали вытачивается болт с головкой под гаечный ключ. Концу болта, при помощи кузнечного молота, придают четырехгранную коническую форму.

Далее болт забивают в высверленное отверстие на всю глубину, где он должен заклиниться. Накидным ключом, расшатывая, постепенно выкручивают отломанный кусок болта.

А вот как высверлить обломанный болт, если ни один способ не помогает? В этом случае, единственный кардинальный способ, полностью высверлить всю оставшуюся часть. Это самый сложный и ответственный способ, как высверлить болт, не повредив резьбу в деталях механизма.

Для начала в обломке просверливается отверстие тонким сверлом. Затем более толстым. И так до тех пор, пока не будет высверлена большая часть оставшегося куска. Это один из самых эффективных способов, как высверлить болт из ступицы автомобиля.

Другие «народные» способы

Народные умельцы в различных видеоматериалах предлагают другие более радикальные способы, как правильно высверлить сломанный болт. Один из популярных способов, это когда при помощи электросварочного аппарата к обломку приваривают кусок металла в виде ручки и пытаются открутить.

Иногда это получается, но при этом обычно повреждается резьба и выгорает краска на механизме. А если ручка отломается, то потом просверлить отверстие будет очень непросто. Поэтому, если нет элементарного представления о том, как высверлить болт, не повредив резьбу, лучше не браться, так как последствия могут быть весьма печальны.

Как высверлить обломок болта из алюминиевого блока?

Довольно часто случается, что ломается болт небольшого диаметра в алюминиевом блоке двигателя автомобиля. Высверлить такой остаток болта не просто. В интернете предлагается очень много вариантов, как высверлить сломанный болт м6 из алюминия без особых трудностей.

На самом деле, самый надежный способ — это классическое высверливание с последующим нарезанием резьбы. При этом все подготовительные операции, рассмотренные выше, должны выполняться очень тщательно.

Рекламируются всевозможные китайские экстракторы, но они очень часто ломаются внутри отверстия, что в разы усугубляет ситуацию. Кроме того, этот инструмент своей конической формой, создает дополнительное трение между стенками болта и блока, что затрудняет извлечение.

Источники

  • https://www.rinscom.com/articles/kak-vykrutit-slomannyy-bolt/
  • https://regionvtormet.ru/prochee/kak-vykrutit-ili-vysverlit-oblomivshijsya-bolt-ne-povrediv-rezbu-i-slomat.html
  • https://moto13.ru/sovety/vysverlit-bolt-iz-bloka.html
  • https://boltzavod.ru/kak-vykrutit-slomannyj-ili-prikipevshij-bolt/
  • https://CoptersWorld.ru/pro-dvigatel/chem-vykrutit-slomannyj-bolt-2.html
  • https://stroitelcentr.ru/effektivnye-sposoby-kak-vykrutit-slomannyj-bolt/
  • https://odstroy.ru/kak-prosto-izvlec-oblomannyj-bolt-iz-luboj-detali-legkij-sposob/
  • http://ooo-asteko.ru/kak-vykrutit-slomannyy-bolt-iz-alyuminiya/

Как выкрутить сломанный болт, не повредив резьбу в отверствии.

Как выкрутить сломанный болт в автомобиле: облегчаем ремонт вместе

Во время ремонта иногда случается неприятность – что-нибудь ломается. Иногда поломка детали ведет к неприятности с большим устройством. Например, сломанный болт в блоке цилиндров. Сломанный болт доставляет немало неприятностей. Особенно, когда сломался в месте, где доступ ограничен.

Простой вариант

Первое, что нужно делать – не паниковать. Вообще. Сломанный болт почти всегда можно извлечь, главное действовать правильно.

Во-вторых – осмотреть «место происшествия». Если сломался при откручивании – заливаем WD40, зеленкой или тормозной жидкостью – требуется, чтобы обломившийся кусок откис по резьбе. Можно попробовать отжечь резьбу паяльной лампой – смотреть нужно по обстоятельствам. Смотрим, в каком месте он сломался. Когда обломившийся кусок торчит над деталью, крупно повезло – можно попробовать выкрутить его. При наличии такой возможности – накручиваем две гайки, верхней фиксируем нижнюю. Выкручиваем за нижнюю гайку – если сломанный болт оставил целой резьбу, должен выйти. Не хватает места для двух гаек – пробуем выкрутить за резьбу пассатижами. Еще один способ – сделать болгаркой прорезь посередине. Как результат получаем винт, который можно попробовать отвернуть отверткой. Если получилось – проблема решена. Но чаще болт ломается либо вровень с деталью, либо внутри нее.

Если сломан на уровне детали – попробуйте выкрутить пальцем. На самом деле, когда сломанный болт стоит внутри отверстия по резьбе, она чистая, а винт просто сломался из-за усталости металла или потому, что был потянут ранее – он может пойти просто от пальца. Или обращаем внимание на скол – при обламывании куска на плоскости излома всегда образуется бортик – подставляем зубило, отвертку – легкими ударами стараемся его открутить.

Такие случаи часто случаются, когда шпилькой или болтом притягивается деталь без резьбы – например, коллектор к блоку цилиндров.

Сложный вариант

Если не вышло выкрутить этими способами – будем сверлить. Главное, чтобы обломившийся болт был не каленый. Есть несколько способов, которые требуется попробовать перед тем, как пробовать высверлить сломанный болт. Самое элементарное – берем дрель с реверсом и сверло. Иногда такой фокус проходит с обычным саморезом по металлу, со сверлом на конце. Нажимаем на сломанный остаток, маленькими оборотами пытаемся открутить, здесь нужна аккуратность – крутить нужно «внатяжку». При неудаче этих способов переходим к серьезным действиям. Когда диаметр шпильки небольшой, нужно определить, каким способом извлекать обломок – для двух вариантов места недостаточно.

Способ первый. Сверлом небольшого диаметра делаем два отверстия в обломке. Друг против друга. Сверлим неглубоко – около 5 – 10 мм, желательно подальше от центра. Затем берем съемник стопорных колец, узкогубцы или просто вставляем два гвоздя, зажимаем их пассатижами – пробуем выкрутить.

Способ второй. Нужен специальный инструмент – экстрактор. Он продается в магазинах инструмента. Представляет собой что-то вроде конусного сверла, имеет обратную резьбу, очень твердый каленый металл. Сначала подбираем сверло под его диаметр. Аккуратно размечаем керном центр шпильки, он нам нужен, чтобы высверлить отверстие. Глубоко не нужно – достаточно просверлить чуть глубже, чем длина экстрактора. Затем заворачиваем экстрактор, пытаемся выкрутить обломанный кусок.

Когда ни один способ не помог, остается самый сложный вариант – высверлить. Для этого нужно несколько разного диаметра острых сверл и крепкая рука. Самое главное – поймать центр обломка. Как можно точнее намечаем керном центр, от этого зависит точность высверливания. Затем самым маленьким сверлом сверлим обломанный насквозь.

Важно сверлить ровно вдоль остатка, параллельно стенке, чтобы соблюдалась соосность отверстий с обоих сторон. Затем берем следующий диаметр сверла и так далее, пока дойдем до стенки отверстия. Если чуть промахнулись с центром отверстия – бывает. Главное вовремя остановиться, оставив целой резьбу. Берем зубило, отвертку или гвоздь, сминаем остаток стенки обломка внутрь. Затем просто вытаскиваем получившийся комок наружу.

Ремонт автомобиля – это далеко не самый простой процесс, и совсем неважно, какой марки автомобиль, и какой у него год выпуска. Все машины каждый день подвергаются серьезным нагрузкам, а значит, поломки неизбежны. Большинство из этих неисправностей рядовой автомобилист с легкостью исправит в гаражных условиях, работая не спеша и аккуратно. Если проявить небрежность в вопросах ремонта автомобилей, то часто можно осложнить ситуацию.

Так случается, что в процессе ремонтных работ при закручивании или откручивании болтов и шпилек срывается резьба. Это очень неприятно, особенно если нет никаких знаний о том, как выкрутить сломанную шпильку. Такая ситуация ставит в тупик любой ремонт. Попробуем разобраться, как выйти из этого неприятного положения.

Зачастую крепежные детали ломаются, если мастер крупных размеров и имеет большую физическую силу, а шпилька прикипела или приржавела к резьбе. Речь идет не о тех машинах, которые только-только сошли с конвейеров. Очень часто с подобными проблемами сталкиваются владельцы старых авто, которые хранились и эксплуатировались небрежно. А если говорить еще конкретнее, то скорее всего такая машина хранилась в местах с повышенным уровнем влажности. С водой практически постоянно контактируют детали ходовой части – шпильки Поэтому нет ничего удивительно в том, что эти элементы ржавеют. В результате владелец задается вопросом о том, как выкрутить сломанную шпильку из ступицы.

Однако крепежные детали не выкручиваются и ломаются не только из-за влаги, но и из-за высоких температур. Например, нагрев выпускного коллектора может осуществляться до 400 градусов. В результате воздействия высоких температур на протяжении длительного времени шпилька коррозирует.

Как ломаются шпильки?

Ломаться эти крепежные элементы могут по-разному. Наиболее неприятная ситуация, когда их срезает буквально заподлицо. Тогда мастеру приходится задумываться о том, как выкрутить сломанную шпильку, потому что без применения специального инструмента и технологий в данном случае не обойтись.

Значительно лучше, если деталь сломается уже на выходе из резьбы, когда небольшая часть ее «тела» будет видна и останется на поверхности. В этом случае, если болт уже сорван, он будет выворачиваться, и на него можно воздействовать плоскогубцами, отвертками и сваркой.

Эффективные способы борьбы со сломанными болтами и шпильками

Профессиональные слесари знают несколько эффективных методов, как выкрутить сломанную шпильку. Прежде чем приступить к этому делу, необходимо подготовиться. Под этими работами нужно понимать очистку поверхности от грязи и смазки. Резьбовое соединение рекомендуется предварительно обработать WD-40 или обыкновенным машинным маслом. Также можно облегчить ситуацию, если несколько раз ударить молотком по обломку. Часто проблема решается нагревом – шпилька или болт, при условии, что она выглядывает из отверстия, нагревается при помощи паяльника. Тогда ее можно относительно легко извлечь.

Как выкрутить шпильку, если она сломалась выше резьбы

Если в процессе удалось хоть чуть-чуть сорвать резьбу, то есть если крепежный элемент начал выворачиваться, можно попробовать воспользоваться пассатижами или плоскогубцами. Также поможет в этом нелегком деле хороший и мощный Во втором варианте может потребоваться или же болгарка. Иногда подойдет и зубило – главное, не прилагать чрезмерных усилий. Как выкрутить сломанную шпильку колеса таким образом? Проделывают поперечное отверстие для отвертки и выкручивают шпильку этим инструментом.

Если отвертка не помогла, тогда можно воспользоваться Эта операция выполняется достаточно легко. Подготавливают болт, шляпка которого примерно соответствует диаметру шпильки. Далее болт приваривают к торчащему из отверстия обломку. Затем при помощи ключа и без лишних усилий пробуют вывернуть злосчастную шпильку. Опытные автомеханики говорят, что существуют специальные клеи с агрессивным действием, которые можно использовать в качестве холодной сварки. Но они не всегда эффективны.

Если шпилька сломалась ниже поверхности или в отверстии

В данной ситуации понадобится дрель, тонкое сверло к ней, а также хорошие навыки владения инструментом. Перед тем как выкрутить сломанную шпильку из блока двигателя, необходимо высверлить 2-3 или же больше тонких отверстий в теле шпильки. Затем эти отверстия должны будут соединиться в одно единое. Сюда вставляют отвертку и пытаются выкрутить обломки болта.

Левая резьба в шпильке

Второй метод сложнее. Он применяется, когда невозможно вывернуть сломанную шпильку ни одним из доступных способов. В этом случае принятые меры будут еще более кардинальными. Для этого способа потребуется электрическая дрель, метчик и много времени. Первым делом в шпильке сверлят отверстие – прямо в центре. Затем аккуратно в отверстии метчиком нужно нарезать резьбу.

Отметим важный момент: перед тем как выкрутить сломанную шпильку из головки, убедитесь, что резьба именно «левая». Когда в только что нарезанную деталь будет вкручен новый болт, резьба которого такая же, то в момент, когда он дойдет до конца, сломанная шпилька начнет выворачиваться.

Высверливание

И наконец, третий и самый радикальный способ. Им пользуются для того, чтобы извлечь из отверстия сломанные болты и шпильки. Это высверливание. Метод очень трудный. Он гораздо сложнее всех вышеприведенных и является самым опасным. Существует риск повредить резьбу в отверстии блока двигателя или ГБЦ. Следует надежно удерживать дрель, так как если это то существует серьезный риск повредить дорогостоящую деталь. Шпилька зачастую изготавливается из более твердых сортов стали, а головка выполняется из алюминия. Корпус коллектора – чугунный, поэтому он тоже мягче стальной шпильки. Сверло обязательно уйдет от твердой шпильки к более мягкому металлу. Особенно часто это случается, если работа проводится в ограниченном пространстве, а дрель установлена под небольшим углом. Принцип высверливания заключается в следующем: нужно строго в центре шпильки проделать отверстие тонким сверлом, предварительно накернив его, затем в дрель установить более толстое и повторить всю процедуру.

Основное здесь – сверление строго по центру. Когда от тела шпильки не останется практически ничего, стенка станет тонкой. Ее можно будет сломать. Следует очень аккуратно ломать остатки шпильки при помощи предварительно заточенной проволоки или пинцета. Нужно помнить, что любые действия проводятся максимально медленно и аккуратно. Если действовать сгоряча, нужно будет задумываться не о том, как выкрутить сломанную шпильку блока, а еще и о том, как восстановить саму ГБЦ. А это существенные затраты.

Используем кондуктор

Можно значительно упростить операцию высверливания сломанных шпилек. Это актуально для тех, кто часто ремонтирует двигатели. Поможет мастеру простейший кондуктор. Размеры детали берутся с реальных двигателей. На кондукторе, а это металлическая пластина, высверливаются такие же отверстия в тех же местах, что и на головке, а также на коллекторе. Еще в кондукторе делают отверстия для втулок. Они будут удерживать деталь от перемещения на блоке.

С помощью подобных приспособлений можно значительно облегчить выполнение задачи и разобраться с тем, как выкрутить сломанную шпильку из выпускного коллектора высверливанием, не повредив при этом сам коллектор.

Экстракторы

Экстрактор – это специальное приспособление, позволяющие удалить остатки неисправных крепежных элементов или же выкрутить сломанную шпильку. Приспособление очень простое и в то же время гениальное. Для того чтобы извлечь застрявшую или сломанную деталь, нужно ее как-нибудь зацепить, а затем выкрутить. А делается все это очень просто. Требуется просверлить в центре шпильки отверстие, заклинить в нем какой-нибудь инструмент в форме конуса или цилиндра, затем при помощи этого инструмента уже вывернуть болт. Это и есть экстрактор. Данные приспособления значительно облегчают решение таких вопросов, как выкрутить сломанную шпильку из коллектора или из любых других мест.

Существует несколько видов экстракторов:

  • Клиновидные.
  • Стержневые.
  • Спиральные.
  • Винтовые.

Сейчас эти приспособления можно приобрести в наборах, но есть они в продаже и по отдельности. Специалисты рекомендуют использовать именно эти инструменты. Они значительно облегчают решение трудных ситуаций, таких как сломанные болты.

Выбор стали для шпильки

Часто автомеханики сами занимаются изготовлением шпилек. Они рекомендуют делать эти крепежные элементы из таких марок стали: 35, 40, 45, 50, 55, 60. Если изготовить новую крепежную деталь из такого металла, в результате получится изделие с достаточной прочностью на разрыв.

Если шпильки будут приобретаться в магазинах, не стоит выбирать самые дешевые или те, которые увидели на прилавке автомагазина. Наиболее надежные изделия имеют номер деталей – 13517010. Предпоследняя цифра говорит о том, что эта шпилька имеет достаточную прочность на разрыв.

Перед тем как вкрутить шпильку…

Чтобы потом не задумываться о том, как выкрутить сломанную шпильку, прежде чем приниматься за работу, рекомендуется смазать деталь графитовой, а лучше Пусть лучше элемент выкрутится вместе с гайкой, чем сломается. И наконец, резьбу гайки тоже лучше обработать графитовой смазкой. В будущем это исключит обрыв или излом детали.

Зачастую подобная ситуация складывается когда резьбовое соединение болта подверглось ржавлению или прикипело и на повестке дня возникает вопрос: как провести высверливание болта не нарушив резьбы?

Смотря какой «облом»

Нужно отметить, что болты ломаются как угодно, но самые частые обламывания – это когда болт оказывается практически срезанным заподлицо поверхности или еще ниже и вариант попроще, когда болтик почти покинул резьбу, но тут его постигла неудача и, он сломался, показавшись на поверхности. Но в этом случае хотя бы есть, за что зацепиться, да и болт уже пошел с места, а значит, будет возможность его выкручивать, воспользовавшись : плоскогубцами, отверткой или даже с применением сварки.

Как высверлить болт не повредив резьбу

Болт что сорвался можно выкрутить несколькими способами и, приступая к любому из них, не лишним будет провести небольшую подготовку к этой процедуре.

  • Очистить рабочую площадь от загрязнений и остатков масел.
  • Провести обработку проблемного места водооталкивателем (WD-40) либо маслом машинным.
  • Прогреть болт при условии, что вблизи отсутствуют материалы, что боятся нагрева (из резины, ткани или пластика).
  • Серия сильных ударов по месту облома болта также будет способствовать тому, что бы его стронуть с насиженного места.

Выкручивание болтов сломанных над поверхностью резьбы

Если болт обломился в процессе его выкручивания, то при правильном подходе к его удалению слишком много времени не понадобиться, однако все же повозиться придется.

  • Если будет за что зацепиться, болт может поддаться воздействию таких инструментов как разводной ключ или пассатижи.
  • Другим вариантом может стать использование «болгарки» или ножовки что режет металл. Не лишним будет и зубило. В результате проведения некоторых манипуляций должен получиться паз для отвертки в поперечном виде, что позволит выкручивать его снова.
  • Если данные способы удаления не привели к успеху можно воспользоваться сварочным аппаратом. В данном случае понадобится приварить к остаткам проблемного болта идентичный ему болт с наличием шляпки и вновь попытаться его выкручивать.

Рассказывают о том, что сварку можно заменить специальным клеем. Однако подтвержденной эффективности этой методики пока нет, как собственно и самом клеевом составе практически ничего не известно.

Способы вызволения болта сломанного заподлицо

Данный тип слома болта потребует более кардинальных решений.

  • Необходимо вооружиться дрелью (сверло тонкое) и высверлить несколько тонких отверстий в обломке и впоследствии объединяя их выкрутить болт вставленной в полученное отверстие отверткой.
  • Еще сложнее задача, когда ни один из вышеописанных способов не помог справиться с капризным болтом. Можно попробовать это сделать с помощью дрели и метчика, если запастись терпением и сноровкой. Потребуется в самой середке болта высверлить проем и его полость оснастить левой резьбой, разумеется, желательно уметь ее нарезать. В противном случае лучше найти умельца, который легко орудует метчиком и имеет опыт в устранении данных проблем. В свежей резьбе завернуть новый болтик и хорошо его, закрутив потащить за ним обломок путем выкручивания.
  • Можно прибегнуть к высверливанию. Процесс нужно сказать ювелирный и требует умения во избежание повреждения резьбы. Сначала необходимо просверлить тонким сверлом точно по центру отверстие и после этого рядом уже сверлом побольше, рассверливать болт со всех сторон до полного истончения стенок, которые в завершении можно будет удалить пинцетом. При наличии экстрактора левонарезного можно выкрутить оставшиеся после рассверливания обломки практически без труда. Правильно выполнив рассверливание можно избавить себя от необходимости нарезки новой резьбы.

Принимая во внимание всю серьезность проблемы, не стоит рубить с плеча и делать с обломком все и сразу. Попробовав последовательно каждый из способов его извлечения и не получив положительного результата, возможно, из-за отсутствия необходимого опыта лучше всего обратиться к тем кто уже сталкивался с подобными неприятностями и с честью выходил из них.

Вкручивая болт, многие из нас порой сталкиваются с тем, что у болта отламывается шляпка, даже если мы имеем дело с качественным крепежным элементом. И когда такая неприятность случается, не все знают, как выкрутить обломившийся болт без повреждения деталей, которые он соединяет. Есть несколько стандартных вариантов такой ситуации и алгоритмы действий при их возникновении тоже будут стандартными.

Ситуация первая: над поверхностью торчит часть резьбы

Это самый легкий случай. Для решения такой проблемы берем разводной ключ и после соответствующей настройки аккуратно выворачиваем болт. Чтобы вкрученная железка лучше поддавалась, можно взять проникающую смазку и нанести ее на выступающую часть. Затем сделать несколько несильных ударов по обломку – это для того, чтобы смазка получше впиталась внутрь к резьбе. 5-10 минут спустя можно удалять стержень.

Ситуация вторая: болт сломался на одном уровне с поверхностью или даже ниже нее

Но и здесь задача, как вывернуть сломанный болт, вполне выполнима. Решать ее с помощью разводного ключа не стоит – здесь просто не за что ухватиться. Поэтому наберитесь терпения и испробуйте несколько предлагаемых нами алгоритмов действий. Способы решения проблемы более сложны и требуют терпения, однако выполнить их реально.

Можно сделать паз под отвертку: если она обычная, то прорезь должна быть поглубже, а если крестообразная, тогда паз можно не слишком заглублять, ведь у крестообразной отвертки большая, чем у обычной, площадь сцепления с поверхностью. Чаще всего этот метод и разрешает проблему, как выкрутить обломившийся болт. Но бывают случаи, когда железный стержень намертво заклинило и отвертка с ним не справляется. В таких ситуациях нужно идти на радикальные меры и высверливать в стержне отверстие для болта меньшего размера и делать резьбу в нем.

Такая операция потребует электродрели и набора разного диаметра сверл и метчик. Если вкрутить в обломок небольшой болт, то его будет достаточно просто достать при помощи гаечного ключа. В столь тяжелых случаях этот способ, как правило срабатывает, но здесь нужно помнить: внутри стержня должна быть обратная резьба.

Высверливаем болт по правилам

Не все домашние мастера знают, как высверлить сломанный болт правильно. Между тем нужно соблюдать определенные рекомендации, чтобы не ухудшить положение вещей. Отверстие сверлится предельно аккуратно и точно в центре, иначе вы сорвете резьбу при выкручивании (отметит, что по такому же принципу удаляются сломанные винты, гвозди и шпильки. Если все действия были произведены правильно, любой застрявший крепежный элемент с легкостью извлекается на поверхность. В сложных случаях отверстие нужно постепенно расширять, используя сверла различного диаметра, от меньшего переходя к большему. Когда стенки стержня истончатся, их можно разбить и вытащить пинцетом.

Сорванную шляпку можно приделать

Это способ из категории «голь на выдумку хитра». Берем гайку, диаметр которой больше диаметра стержня хотя бы на 1 миллиметр и просто привариваем ее к обломку. Во время сварки металл должен, как следует прогреться, расшириться. Соединяем стержень и гайку, получаем узел, который нужно полить водой. Когда узел остынет, можно аккуратно выкрутить обломок.

Таким образом, мы узнали, какие существуют способы для извлечения сломанных крепежных элементов. Надеемся, что они помогут вам самостоятельно решить эту небольшую, но досадную проблему, которая порой возникает в практике домашних мастеров. Но лучше, чтобы вам доставались крепкие и неломкие болты, шпильки и винты.

На заметку: Системы инсталляции viega сегодня пользуются огромным спросом среди потребителей. В интернет-магазине santechshara.com.ua вы сможете купить инсталляции по выгодным предложения. Спешите получить свою персональную скидку. Добро пожаловать!

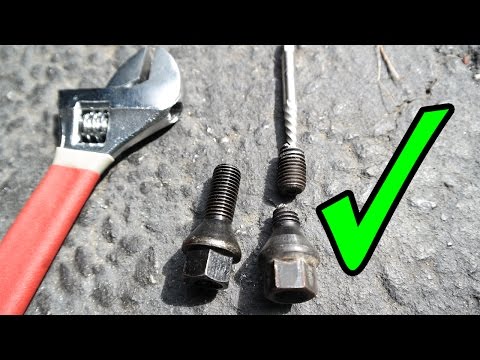

Видео:Как выкрутить сорванный болт

Читайте еще:

«Все новое это хорошо забытое старое» – так гласит поговорка, и трудно с этим не согласится. Все чаще человек возвращается к знаниям предков и эти знания с каждым днем становятся в

В процессе ремонта и обслуживания автомобиля, а также любой другой техники, часто возникает острая необходимость снять отдельные элементы или ходовой части, кузовные панели и т.д. При этом снятие составных частей двигателя, и подвески зачастую является наиболее проблемной операцией. Причина заключается в том, что узлы могут быть затянуты болтами или шпильками, причем момент затяжки достаточно большой.

Если к этому добавить перепады температуры в подкапотном пространстве, замасливание, скопление пыли, грязи и других отложений, становится понятно, что выкручивание различных болтов и других крепежей является не только ответственной и трудоемкой, но и зачастую сложной задачей. В этой статье мы поговорим о том, что можно сделать, если шпилька или болт сломался, а также как выкрутить сломанный болт.

Читайте в этой статье

Сорвана резьба болта, поломалась шпилька или сломался болт в блоке ДВС: как выкрутить

Итак, болты и шпильки нередко «закисают», покрываются ржавчиной, могут быть перетянуты или закручены с перекосом (не по резьбе) во время предыдущих операций. Это справедливо для всех без исключения моделей и марок авто.

В любом случае, частой ситуацией является такая, когда во время выкручивания болта мастер сорвал резьбу, сломал шпильку, обломал шляпку болта и т.д. Также возможна ситуация, когда момент затяжки при закручивании сильно превышен, болт лопается, оставаясь недокрученным. Естественно, остатки болта нужно выкрутить, после чего шпильку или болт следует заменить.

Как правило, болты ломаются в случаях, когда болт заржавел или прикипел, при этом при откручивании прилагаются слишком большие усилия. Этим обычно страдают автомобили с пробегом или машины, которые эксплуатируются в тяжелых условиях. Зачастую резьбовые соединения начинают создавать проблемы в результате контакта с влагой. Для ходовой части автомобиля такой контакт неизбежен. В случае с двигателем, ГБЦ прикручивается к блоку цилиндров, момент затяжки большой.

Так или иначе, самой проблемной ситуацией является то, что болт может быть сломан заподлицо, то есть выкрутить его привычным способом или при помощи простых инструментов не представляется возможным. Другими словами, «тело» болта не выступает над поверхностью. В этом случае существует несколько способов решения проблемы, при этом наиболее распространенными являются:

  • высверливание болта;
  • выкручивание болта при помощи сварки;

Прежде всего, выбор того или иного способа зависит от некоторых условий. Если болт до поломки прокручивался, тогда главной задачей является «привязаться» к его телу, чтобы затем выкрутить остатки. Если же прокрутить болт невозможно, тогда необходимо аккуратно рассверливать остатки тела в отверстии. Давайте рассмотрим доступные способы более подробно.

Начнем с того, что для успешного результата необходимо знать, как выкрутить сорванный болт, а также выполнить ряд дополнительных работ перед выкручиванием.

  • На начальном этапе необходимо удалить грязь, остатки масла, ржавчину и т.д. с проблемного участка. Также обязательно следует нанести на резьбовое соединение специальное средство, чтобы болты «раскисли». Такой жидкостью могут особые очистители. Это составы, удаляющие и размягчающие ржавчину, грязь и т.д. Еще для этих целей вполне подойдет WD-40 или чистое масло.
  • Идем далее. Если обломок выступает выше резьбового отверстия, по нему также можно сделать несколько ударов молотком, болт дополнительно нагревается (например, при помощи паяльной лампы). Единственное, ударять по болту или греть его можно только в том случае, если от такого воздействия гарантированно не пострадают другие детали, элементы или само резьбовое отверстие.

Если резьбу удалось сорвать (болт крутится), далее сломанный болт выкручивается пассатижами, разводным ключом и т. д. Еще можно зубилом, ножовкой по металлу или болгаркой сделать на теле болта «канавку», после чего можно попробовать выкрутить обломок обычной отверткой.

Также в обломке, если тело выступает достаточно высоко, просверливается сквозное поперечное отверстие, в которое вставляется металлический стержень, гвоздь, отвертка и т.д. Затем получившийся рычаг позволяет выкручивать обломок при помощи подручных инструментов.

  • Часто тело болта не сильно выступает над поверхностью, то есть болт сломан почти заподлицо. Это усложняет процесс удаления остатков из резьбового отверстия. В таком случае хорошо помогает сварка. Чтобы реализовать задачу, необходимо подобрать похожий по диаметру болт со шляпкой, после чего нужно приварить его при помощи сварочного аппарата к телу обломка в резьбовом отверстии.

Далее ключом можно пробовать выкручивать обломок. При этом важно помнить, что сварка может оказаться хрупкой в месте соединения, так что слишком больших усилий прилагать не стоит. Добавим, что кроме сварки иногда для подобных случаев используются специальные типы клея. При этом данный способ не имеет широкого распространения, так как данные виды клея под рукой имеются далеко не всегда, а также некоторые сомнения вызывает надежность фиксации при помощи подобных средств.

  • Самым сложным случаем принято считать сломанный болт, который обломался, например, заподлицо с поверхностью или даже ниже. Часто с такой ситуацией можно столкнуться, когда обламывается болт в . В этом случае описанные выше способы срабатывают не всегда. Чтобы решить задачу, необходимо знать, как выкрутить обломки из отверстия, высверлить болт из блока двигателя автомобиля и т.п.

Прежде всего, необходимо подготовить дрель и набор с тонкими сверлами. Обратите внимание, без определенных навыков выполнять такую работу не рекомендуется. Главной задачей является необходимость просверлить несколько небольших отверстий в теле болта. Делается это так, чтобы затем появилась возможность соединить эти мелкие отверстия в одно большое. Далее в отверстие вставляется отвертка, после чего обломки выкручиваются.

Более сложным способом является нарезка левой резьбы в теле обломанного болта. В этом случае нужна дрель и метчик. Сначала в теле обломка высверливается отверстие, затем метчиком нарезается левая резьба. После в эту резьбу закручивается еще один болт. После того, как такой болт будет вкручен до конца, обломок должен начать выкручиваться из отверстия.

Последним доступным способом удаления обломка болта, который сломался в резьбовом отверстии, считается высверливание. Способ достаточно сложный, требует особых навыков. Основной целью является задача не повредить резьбу самого отверстия при рассверливании обломка.

Чтобы высверлить обломок, сначала в его центре тонким сверлом проделывается отверстие. Затем сверло меняется на более толстое и т.д. После того, как стенки тела сломанного болта станут максимально тонкими, их нужно попытаться сломать при помощи металлической проволоки или пинцета. Затем обломки удаляются из отверстия. Данный способ в случае правильной реализации исключает необходимость нарезать новую резьбу в отверстии или восстанавливать уже имеющуюся.

Подведем итоги

Как видно, существует несколько способов для выкручивания поломанного болта или шпильки. При этом в каждом случае необходимо заранее отдельно учитывать характер облома тела, само расположение обломка, возможность доступа к проблемному участку, возможные последствия нагрева остатков болта и т.д.

Напоследок отметим, что перед выкручиванием болтов желательно до начала процедуры проводить обработку для удаления грязи и размягчения ржавчины. При этом если различные стандартные способы выкручивания не дают желаемого результата (болт не идет), тогда оптимально не прилагать больших усилий, чтобы не поломать шпильку.

То же самое можно сказать и о затяжке шпилек или болтов. Дело в том, что затягивать крепежи нужно со строго определенным усилием и в указанном порядке (например, обтяжка ГБЦ). Игнорирование данного правила нередко приводит к тому, что шпильки или болты ломаются, вытягиваются, деформируются и т. п.

В случае возникновения подобных проблем лучше обратиться к опытным специалистам, которые во многих случаях выкрутят проблемный сорванный или закисший болт. Если же избежать облома болта не представляется возможным, тогда квалифицированные мастера удалят остатки из отверстия с минимальными рисками, а также при необходимости восстановят поврежденную резьбу.

Читайте также

Как самостоятельно определить, что прокладка головки блока цилиндров прогорела. Рекомендации по протяжке ГБЦ после замены. Какую прокладку лучше выбрать.

  • Особенности затяжки головки блока цилиндров двигателя внутреннего сгорания. Затяжка болтов крепления ГБЦ динамометрическим ключом: усилие и порядок обтяжки.
  • Семь способов вывинтить сломанный болт или шпильку. Как выкрутить сломанный болт, не повредив резьбу в отверствии

    Очень часто старый болт, который долгое время не откручивался, практически “намертво” прикипает к резьбе. Если приложить чрезмерное усилие при выкручивании такого болта, то он может просто сломаться. Возникает довольно сложная ситуация, которая может поставить в тупик даже опытного мастера. Как достать сломанный болт, если его даже не за что ухватить?

    Сначала стоит залить сломанный болт какой-нибудь смазкой, а также при необходимости средством для растворения ржавчины. После этого болт несколько раз хорошо простукивают небольшим молоточком, чтобы жидкости лучше проникали вглубь резьбового соединения. Такая простая обработка сделает выкручивание болта гораздо легче.

    Итак, сломанный болт невозможно захватить никаким инструментом, если он сломался ниже поверхности или вровень с ней. В такой ситуации можно просверлить небольшой паз для отвертки. Для этого понадобится только небольшого размера сверло.

    С помощью такого сверла делают ряд отверстий, а затем выламывают между ними перегородки. В итоге получается паз, куда вставляют отвертку и выкручивают болт с ее помощью. На отвертку при этом сильно давят сверху. А чтобы выкручивать болт было проще, отвертку можно зажать при помощи ключа.

    Если этот способ не подходит, можно приклеить агрессивным клеем на основе сильных кислот или приварить к сломанному болту металлический стержень, ручку или другой болт. Это позволит достаточно просто выкрутить, однако не всегда получается приклеить к нему что-либо с достаточной надежностью, а сварка может быть недоступна, поэтому данный способ применяют не слишком часто.

    Третий способ заключается в том, чтобы сначала просверлить в болте отверстие, потом сделать внутри него резьбу (обратной ориентации), после чего вкрутить внутрь другой болт. Другой болт будет немного меньше по размерам, но это и не важно. Самое главное, что теперь можно без труда выкрутить оба болта.

    И последнее, что можно предпринять, если ничего не получается – полностью высверлить болт. Для этого пользуются несколькими сверлами. Сверлить болт начинают довольно тонким сверлом, но постепенно переходят к все более крупному.

    В итоге стенки болта станут тонкими и их просто разламывают. Кусочки разломанного болта не проблема вынуть с помощью пинцета.

    Данный способ справиться с поставленной задачей срабатывает всегда. Но есть одна тонкость, которую следует все время иметь в виду. Сломанный болт обязательно сверлят строго по центру.

    Если отверстие будет смещено от центра, то к тому времени как болт будет уже почти высверлен, будет с одной стороны испорчена резьба, а с другой стороны останется еще довольно толстая стенка, которую не так уж и просто разломать. Если же сверлить болт строго по центру, такой проблемы, конечно, не возникнет.

    Инструкция

    Если к шпильке есть доступ, но она не поддается, то попробуйте в отверстие сильный , например, азотную кислоту, которая поможет разорвать соединение двух металлических поверхностей. Если же шпилька обломилась так, что подобраться к ней не возможно, то попробуйте следующие способы.

    Приобретите специальный набор экстракторов, который предназначен для извлечения обломанных шпилек, с шлицами и головками, сверл и многого другого. После этого в центре застрявшей просверлите отверстие, которое должно быть немного меньше, чем диаметр экстрактора. Сверлить при помощи кондуктора, который поможет отверстие точно по центру. Обязательно сохраните необходимую толщину стенок извлекаемой детали.

    После того, как отверстие готово, вставьте в него экстрактор, который аккуратно вкручивайте внутрь. Помните, что у данного приспособления имеется левая резьба, поэтому он вворачиваться в противоположную сторону. Через некоторое он закончит вращаться и начнет выходить наружу вместе с застрявшей шпилькой.

    Попробуйте высверлить обломившуюся деталь. Будьте предельно внимательны и терпеливы. Однако помните, что если велика вероятность попадания мелкой металлической стружки внутрь важных узлов и агрегатов, то откажитесь от данного способа. Также попробуйте применить сверла с левой резьбой, которыми сверлите поверхность на . Часто резьба начинает ослабевать за счет левого хода дрели и поврежденная шпилька с легкостью выходит.

    Если поверхность и пространство позволяют применить сварку, то приварите к высовывающемуся концу шпильки . После этого возьмите в руки гаечный ключ нужного диаметра и начните выкручивать гайку, которая вытащит за собой и остаток детали.

    Занимаясь ремонтом своего автомобиля, мотоцикла, бытовой домашней техники приходиться откручивать много крепежа, деталей и прочих частей того или иного механизма. В процессе чего сталкиваешься с проблемой откручивания и вывинчивания заржавевших, прикипевших болтов с «зализанными» гранями. Что же делать, если такой попался на вашем пути? Не опускайте руки, не бывает не решаемых задач.

    Вам понадобится

    • Вам потребуется: металлическая щетка, ветошь, набор торцевых и накидных ключей, набор головок по размеру болтов, удлинители, ключ «трещотка», рычаг – для удлинения ключа, молоток, жидкость для размачивания (например керосин), пассатижи «кобра», пассатижи с двойной системой рычагов, резиновый жгут, пилка по металлу, ударная отвёртка, дрель с реверсом, набор свёрл (правой и левой заточки), метчики, экстракторы, сварка, газовая горелка.

    Инструкция

    Для начала оцените всю критичность ситуации, очистите головку болта и деталь вокруг него, если болт притянут гайкой с обратной стороны то также очистите и ее. Возьмите спецжидкость (керосин) и обработайте выступающую часть резьбы, а так же места прилегания гайки и болта к поверхностям деталей, подождите несколько минут. Можно в руки , так как крутить легче гайку, для нее используем ключ «трещотку», но есть такие места, куда подлезешь только рожковым ключом, для удержания болта использовать накидной ключ. В случае если болт ввернут в тело детали, то его крутим «трещоткой». Вас можно поздравить гайка стронулась, болт откручен.

    Но порой бывает так, что болт или гайка прикипели на столько, что ключами их стронуть попросту не получается, тут дополнительные приспособления. Первое по простоте применения – это дополнительный рычаг, который одеваем на противоположную часть ключа, увеличивая рычаг, мы уменьшили усилие необходимое для откручивания болта. Рычаг понадобиться только для того что бы только места, после можно обойтись без него.

    Если рычаг не помогает, придется прибегнуть к более радикальным методам. Для этого нам понадобиться молоток. Легким постукиванием оббиваем головку болта по периметру, осторожно не «завльцуйте» грани головки болта, потом не наденется ключ. Если же и от молотка проку мало, воспользуемся газовой горелкой. Здесь два способа: первый – нагреть болт, второй – саму деталь, в идеале, при нагреве болта – деталь нужно остужать, а при нагреве детали – остужать болт, из-за разности температур болт должен поддаться.

    Но этого может и не произойти. Дальнейшее развитие может пойти по двум сценариям. Первый – головка болта свёрнута и ключу не за что зацепиться, второй – головка болта отломана от тела болта.Но и это еще не повод сложить руки. В первом случае вам помогут пассатижи с двойной системой рычагов и пассатижи « », рабочая поверхность данного такова, что идеально удерживает округлые поверхности, а усилия на ручках достаточно, что бы удержать пассатижи от проскальзывания. Для создания дополнительного усилия, плотно обмотайте резиновым ручки пассатижей. Также можно запилить головку болта под отвёртку и уже при помощи ударной отвёртки сорвать болт .

    Против болта со срезанной головкой может справиться только тяжелая артиллерия. Если болт притягивал одну деталь к другой, то попробуйте их разъединить, если это удастся то, сняв одну деталь вы обнаружите в другой торчащее тело болта за которое можно вполне комфортно ухватиться пассатижами. А если тело болта с резьбой, то на него можно навернуть две гайки и затянуть их между собой, а использовать ключ.

    Но у вас скорее всего худший вариант из всех возможных, болт срезан заподлицо с деталью, так что не ухватишься. Первое что можно предпринять это приварить к телу болта целый болт и вывернуть остатки с помощью него. Не получилось. Берите в руки дрель и засверливайте в болту отверстие, нарезайте резьбу, вкручивайте болт или экстрактор и выкручивайте обломки. Идеальным способом для удаления остатков болта можно считать следующий: подбирается сверло чуть диаметра болта, высверливается болт, а метчиком восстанавливается резьба.

    Обратите внимание

    При использовании сварки и газовой горелки протрите детали насухо, убедитесь что вблизи нет легковоспламеняющихся жидкостей.

    При высверливании обломка болта правильно определите его цент – это главный залог успеха.

    Засверливать болт лучше на сверлильном станке, а не ручной дрелью.

    Полезный совет

    Работы проводите в перчатках и защитных очках.
    Пользуйтесь только исправным инструментом, ключи должны быть без трещин и не должны быть разогнуты.
    При удалении болта с «правой» резьбой используйте болты с обратной – «левой» резьбой, и наоборот.

    Если болт по-прежнему не откручивается, попробуйте постучать по нему молотком, затем еще раз нанесите WD 40 и через время попробуйте выкрутить болт еще раз.

    Видео по теме

    Полезный совет

    Во избежание подобных проблем в будущем, перед тем, как закрутить новый болт, обязательно смажьте резьбу графитовой смазкой, предотвращающей образование ржавчины.

    Иногда случается так, что при закручивании новых болтов применяется излишнее усилие и болт ломается, а также при выкручивании старых заржавевших болтов, приходится иметь дело с болтами с сорванной резьбой или сломанной головкой. В этом случае есть несколько приемов, позволяющих убрать такой болт.

    Вам понадобится

    • – жидкий ключ;
    • – отвертка, пассатижи, разводной ключ;
    • – дрель;
    • – сварка

    Инструкция

    Осмотрите болта. Если ее углы сорваны и перестают представлять собой четкий , то если болт не очень большой, то возьмите пассатижи. Если болт , то пассатижей используйте ключ. Расположите пассатижи под прямым углом к болту. Попробуйте открутить болт таким образом.

    При отсутствии у болта головки, в том случае, если болт достаточно большой, то самым маленьким сверлом сделайте в самом в линию 2-3 отверстия, посверлив, таким образом, паз под отвертку. Вставив отвертку в высверленный паз, выкрутите болт. Отвертку Т-образную.

    Если головка сломана, но часть болта слегка выступает, то за нее также можно ухватиться пассатижами. А в сочетании пассатижей и пропила паза под отвертку, использование двух инструментов повышает вероятность успешного извлечения болта.

    Попробуйте с помощью сварки приварить к поломанному болту подходящую по размеру гайку, а затем выкрутите болт, используя гайку в качестве головки болта.

    Так как рынок бывшей в эксплуатации техники из Японии и Европы у нас в России развит больше, соответственно в Россию везут старый хлам который нуждается в починке. Часто бывает так, что болты на таких скутерах не выкручивались никогда, и они попросту прикипают к резьбе. Вывернуть такие болты, не сломав головки или резьбы, очень проблематично (даже если вы пользуетесь wd-40). В этой статье я хочу изложить несколько способов выкручивания таких болтов, винтов со сломанной резьбой.

    Самый простой способ (хотя некоторые его считают и крайней мерой, воспользуйтесь советами ниже) – это высверлить болт и нарезать подходящим метчиком новую резьбу :

    1. Берем дрель, сверло подходящее под диаметр высверливаемого болта. Аккуратно высверливаем.

    2. После покупаем набор метчиков или один метчик (но нужно точно знать диаметр), подбираем под диаметр резьбы.

    3. Подбираем и вставляем метчик в резьбу, начинаем нарезать. Для нарезания (вкрутки) используйте гаечный ключ. Я использовал разводной ключ.

    Не забывайте перед закручиванием болтов смазывать их графитовой смазкой – в будущем это поможет легко выкрутить болт. Для фиксации болтов используйте, фиксатор для болтов (купить можно в любом авто-магазине).

    Есть еще некоторые способы чтобы отвернуть сломанный болт

    Способ 1: облом болта произошел немного выше поверхности детали. Можно попробовать взять разводной ключ и зацепиться за эту часть болта. Предварительно лучше сбрызнуть WD-40.

    Способ 2: если облом возник ровно с поверхностью детали, то нужно взять острое зубило или плоскую отвертку или стамеску и молотком ударять в левую сторону (в край) болта под правильным углом (чтобы придать вращательное движение). Этот способ также отлично подходит для отворачивания прикипевших болтов с плоской и крестовой шляпкой.

    Способ 3: опять же облом болта произошел выше – берем болгарку и режем болт по центру. Далее берем плоскую отвертку и выворачиваем болт.

    Способ 4: достаточно надежный вариант. Набиваем в болте отметку для сверла (по центру), сверлим на некоторую глубину (где-то 15 мм, на глаз определите – не принципиально), но не до конца, диаметр отверстия меньше чем диаметр гайки на 15-30%. Вворачиваем метчик с левой (обратной) резьбой до конца и в результате вы открутите болт.

    Способ 5: для сварщиков, и тех кто умеет обращаться с сваркой. Способ действует для болтов диаметр которых не менее 10-15 мм и болт обломался близко к поверхности детали. Тут просто привариваем кусок металла к поверхности болта и аккуратно вращаем приваренный кусок против часовой стрелки (болт с правильной резьбой).

    Источник: scooter-news.ru

    С трудом отворачиваемая (как, впрочем, и трудноввинчиваемая) крепежная деталь (винт или шпилька) грозит многими неприятностями, как мелкими, так и крупными. К последним можно смело отнести обрыв в теле детали части шпильки или винта, поскольку извлечение остатка метиза из резьбового отверстия или гнезда детали – дело очень «тонкое», требующее большой аккуратности.
    Причин обрывов крепежных деталей может быть несколько: превышение крутящего момента затяжки; использование низкосортных резьбовых изделий; «прикипание» резьб детали и метиза вследствие коррозии или высокотемпературного нагрева и другие.

    Обрывы крепежных деталей можно подразделить на три вида: первый – когда часть метиза, оставшаяся в теле детали, выступает над ее поверхностью; второй – когда обрыв крепежа произошел заподлицо с поверхностью детали; и, наконец, третий – когда обрыв шпильки или винта произошел ниже поверхности детали. Такое разграничение сделано потому, что каждый из этих видов обрывов метизов требует своего подхода в вопросе извлечения остатков.

    Обрыв метиза выше поверхности детали:
    1 –деталь;
    2 – остаток метиза;
    3 – обжимные клещи

    Если часть стержня оборвавшегося винта (шпильки) выступает над поверхностью детали (например, оторвалась одна головка метиза), то, пропитав предварительно за несколько раз резьбу в гнезде специальной жидкостью или, в крайнем случае, керосином и выждав время, еще можно попытаться вывернуть остаток метиза, используя соответствующие специальные захватывающие инструменты: обжимные клещи, трубный ключ, тиски и т. п. Другой прием – приварить к торцу выступающей части пруток-рычаг и после пропитки резьбы жидкостью попытаться вывернуть остаток метиза. Иногда такое сделать удается, если же нет, то придется использовать следующий способ извлечения остатка метиза из резьбового отверстия или гнезда – высверливание тела стержня до резьбы и выковыривание витков резьбы метиза из детали. Извлечь витки резьбы можно крючком из жесткой проволоки. Операцию желательно начинать снизу, там легче произвести первоначальное зацепление. К тому же еще не извлеченные верхние витки метиза предохранят от повреждения крючком резьбу детали. С небольшими особенностями этот способ применим и в двух следующих наиболее часто встречающихся на практике случаях обрыва крепежных деталей.

    Обрыв метиза заподлицо с поверхностью детали:
    1 –деталь;
    2 – остаток метиза;
    3 – кернер;
    4 – стартовое сверло;
    5 – финишное сверло;
    6 – крючок

    Пожалуй, это самый серьезный случай. Если есть возможность, надо запилить торец крепежной детали, чтобы он стал ровным и, определив поточнее его центр, сделать здесь глубокий керн. Затем сверлом, равным внутреннему диаметру резьбы метиза (или чуть меньше его), просверлить сквозное осевое отверстие в остатке. На самом метизе измерить внутренний диаметр резьбы очень непросто, поэтому, если есть доступ к отверстию, то лучше замерить его диаметр «в свету». Когда и это сделать невозможно, тогда нужно воспользоваться приведенной таблицей.

    Резьба крепежной детали Диаметр финишного отверстия (сверла)
    МЗ 2,5
    М4 3,3
    М5 4,2
    М6 5,0
    М8 6,7
    М10 8,5
    М12 10,2

    Когда диаметр стержня метиза достаточно большой, то операцию высверливания его тела лучше провести за несколько приемов, раз за разом увеличивая диаметр сверла до финишного. Если резьбовое отверстие и в детали сквозное, то рассверливание целесообразно начать с обратной стороны детали– торец крепежа там, наверняка, плоский, а зачастую в нем уже есть центровое отверстие, и тогда задача облегчается – делать керн в этом случае нет необходимости.

    Обрыв метиза ниже поверхности детали и извлечение остатка метиза экстрактором:
    1 – деталь;
    2 – остаток метиза;
    3 – втулка;
    4 – сверло;
    5 – экстрактор

    Для высверливания, прежде всего, как и в предыдущем случае, надо сделать глубокий керн точно по оси крепежной детали. Задача эта непростая, тем более, что торец обычно неровный, а опилить его (сделать плоским) не представляется возможным. Но выход есть: надо подобрать соответствующую втулочку из обрезка трубки с наружным диаметром по диаметру гнезда и сверлом диаметром, равным проходному отверстию втулки, просверлить направляющее отверстие в обломке метиза. Затем сверлом, равным внутреннему диаметру резьбы (или чуть меньшим), рассверлить это отверстие. Остатки стержня (витки его резьбы) осторожно, чтобы не повредить резьбу детали, выковыривают из ее канавок. Если метиз обломился глубоко и витков резьбы отверстия (гнезда) достаточно, чтобы за них «зацепился» соответствующий метчик (чистовой), то остатки можно вырезать им, заодно и прокалибровав резьбу.

    Во всех трех случаях облома крепежной детали, но, более всего, во втором и третьем случаях применимо с пользой новое приспособление, называемое в зарубежных справочниках экстрактором (вероятно, от латинского слова extractum – извлеченное). Продается оно в наборах по несколько штук для метизов с резьбами определенного интервала (например МЗ – Мб; Мб – М8; М8 – М12 и т.д.) в комплекте с соответствующими сверлами, а иногда и со втулками. Покупать набор с экстракторами под большую резьбу вряд ли целесообразно, так как обломить такие метизы очень непросто (если только с помощью трубы-рычага), скорее, на них сорвется резьба.

    Экстрактор для извлечения остатков крепежных деталей с правой резьбой

    Сам экстрактор напоминает по виду метчик, но без продольных пазов. Рабочая часть у него коническая и имеет левую винтовую нарезку. При вворачивании экстрактора в отверстие, просверленное в остатке метиза (имеющего правую резьбу), происходит выворачивание последнего. Начало операции такое же, как во втором и третьем случаях: накернивание центра, сверление осевого отверстия диаметром, соответствующим экстрактору, и затем работа экстрактором.

    В завершение операции, даже при удачном извлечении остатка винта или шпильки, резьбовое отверстие детали необходимо прокалибровать восстановителем резьбы или чистовым метчиком.

    Если же операция по удалению остатка прошла не совсем удачно и резьба в детали оказалась все-таки безнадежно испорченной, придется отверстие рассверлить и нарезать в нем резьбу чуть большего (ближайшую по ряду) диаметра, и использовать для крепежа другой соответствующий метиз. Когда же такой выход из положения неприемлем и для соединения деталей необходима крепежная деталь с такой же резьбой, то можно сделать следующее. Рассверлив, как и в предыдущем случае отверстие (только на 8–10 миллиметров больше), нарезать в нем резьбу и ввернуть в него футорку – резьбовую втулку с прежней внутренней резьбой и наружной, соответствующей отверстию.

    Ремонт автомобиля – не самая простая работа, машина, независимо от страны производства и имени производителя постоянно подвергается нагрузкам, поэтому неудивительно, что она склонна к поломкам. Однако, часто случается ситуация, когда та или иная неисправность усложняется появлением новой. К таким ситуациям можно отнести ситуацию, когда вы ремонтируя свой автомобиль, во время выкручивания болта, сорвали резьбу или полностью сломали его. Сразу же возникает масса вопросов: что делать в такой ситуации, как продолжить ремонт и самое главное – как выкрутить сломанный болт ? Ответы на эти вопросы вы найдете в нашей сегодняшней статье. Едем дальше…

    Чаще всего болт ломается в случае, когда вы “дюжий дядька”, а ваш болт, ну тот, который вы сломали, сильно прикипел или заржавел. Как вы понимаете, речь идет не об автомобилях, которые “только что” сошли с конвейера. Обычно с этой проблемой сталкиваются древние автомобили или те, хранение или эксплуатация которых оставляли желать лучшего. Если еще конкретнее, то речь о резьбовых соединениях, которые часто контактировали с влагой. Например, регулярно контактирует с влагой ( , дождь, ), поэтому не удивительно, что что-то где-то заржавело.

    Какие бывают “обломы”?

    Болты могут ломаться по-разному, самый неприятный “облом болта” это когда его срезает заподлицо, в такой ситуации выкрутить его просто невозможно без специальных приборов (дрель, сварка и т. д.). Больше повезет если болт сломается уже на выходе из резьбы и немного “тела” останется на поверхности. Во-первых, в таком случае вы уже “сорвали” болт, а значит он будет выкручиваться, что немаловажно, а во-вторых на такой сорванный болт можно будет воздействовать, например, при помощи плоскогубцев, отвертки, сварки и т. д.

    Эффективные способы, как выкрутить сломанный болт

    Существует несколько способов как выкрутить сорванный болт , однако перед тем как приступить к работе следует выполнить подготовительные работы. Под такими работами подразумевается:

    • Очистка места работы от грязи, масла и т. д.

    Обработать резьбовое соединение жидкостью WD-40 или хотя бы машинным маслом. Как вариант, можно пару раз ударить по обломку молотком или нагреть болт паяльником или лампой, при условии, что это возможно и от нагрева не пострадают другие важные детали ( , пластик, ткань и т. д.).

    Как выкрутить болт, если он сломался выше резьбовой поверхности

    1. Если вам удалось уже хоть немного “сорвать” резьбу болта, имеется ввиду если он уже начал выкручиваться, можно попытаться выкрутить сломанный болт при помощи пассатижей или хорошего разводного ключа.

    2. Второй вариант потребует от вас ножовки по металлу или болгарки (в зависимости от того какого размера болт), также иногда помогает зубило, главное не переусердствовать. Принцип следующий – проделываете поперечное отверстие под отвертку и пробуете выкрутить болт отверткой.

    3. Вариант третий – сварка. Как вы понимаете, этот способ требует наличия сварочного аппарата, делается все следующим образом – берете болт со шляпкой примерно того же диаметра, и привариваете к обломку, затем используя ключ, аккуратно не прилагая излишний усилий, пробуем выкрутить сломанный болт . Поговаривают, что существуют так называемые “агрессивные клеи”, которые якобы могут выполнить роль сварки. Однако лично этот способ испытан не был, поэтому утверждать о его эффективности мы не будем.

    Как выкрутить сломанный болт при помощи сварки – видео

    Как выкрутить сломанный болт если он обломался заподлицо с поверхностью или ниже ее

    1. В этой ситуации действовать придется более кардинально, потребуется дрель с тонким сверлом и хорошие навыки владения этим инструментом. Вам необходимо просверлить 2-3 или более тонких отверстия в теле болта, для того чтобы потом объединить их в одно. В это отверстие необходимо будет установить отвертку и выкрутить обломки болта.
    2. Второй способ – более сложный. Если вы не можете выкрутить обломанный болт ни одним из вышеперечисленных способов придется использовать более кардинальные меры. Вам потребуется дрель, метчик, много умения и терпения. Ваша задача – просверлить в центре болта отверстие, затем аккуратно нарезать в нем (самостоятельно или попросить умеющего управляться с метчиком) левую резьбу. Когда вы закрутите в свеже проделанную резьбу новый болт с левой резьбой, то дойдя до конца, то есть закрутив его полностью, старый сломанный болт должен начать выкручиваться.
    3. Третий способ извлечь обломок болта , который сломался вровень с поверхностью – высверливание. Этот способ самый сложный и самый опасный, так как при выполнении этой работы вы рискуете повредить резьбу.

    Принцип следующий – вам необходимо точно по центру просверлить отверстие, используя тонкое сверло, после этого устанавливается сверло потолще, и процедура повторяется. Самое главное – первое отверстие просверлить точно по центру. Когда “тела” сломанного болта практически не останется, и стенки станут достаточно тонкими для того чтобы их сломать, попытайтесь очень осторожно сломать остатки резьбы, используя тонкую заточенную проволоку или пинцет. Если вы все сделаете правильно, вам не придется нарезать новую резьбу или “прогонять” старую. Если у вас есть “экстрактор” с левой резьбой, вы можете использовать его для выкручивания остатков обломка, детальнее на виде в конце статьи.

    И последнее, если после нескольких попыток вы заметили, что что-то у вас не выходит, не нужно действовать сгоряча, так вы все только усложните, лучше доверить эту работу тому, кто уже неоднократно сталкивался с этой проблемой. Желаем удачи в вашем нелегком труде, надеемся статья была для вас полезной и помогла решить ваш вопрос. До новых встреч – Вопрос Авто .

    Рекомендуем к просмотру видео о том, как выкрутить сломанный болт, используя дрель и “экстарктор”

    Ремонт автомобиля – это далеко не самый простой процесс, и совсем неважно, какой марки автомобиль, и какой у него год выпуска. Все машины каждый день подвергаются серьезным нагрузкам, а значит, поломки неизбежны. Большинство из этих неисправностей рядовой автомобилист с легкостью исправит в гаражных условиях, работая не спеша и аккуратно. Если проявить небрежность в вопросах ремонта автомобилей, то часто можно осложнить ситуацию.

    Так случается, что в процессе ремонтных работ при закручивании или откручивании болтов и шпилек срывается резьба. Это очень неприятно, особенно если нет никаких знаний о том, как выкрутить сломанную шпильку. Такая ситуация ставит в тупик любой ремонт. Попробуем разобраться, как выйти из этого неприятного положения.

    Зачастую крепежные детали ломаются, если мастер крупных размеров и имеет большую физическую силу, а шпилька прикипела или приржавела к резьбе. Речь идет не о тех машинах, которые только-только сошли с конвейеров. Очень часто с подобными проблемами сталкиваются владельцы старых авто, которые хранились и эксплуатировались небрежно. А если говорить еще конкретнее, то скорее всего такая машина хранилась в местах с повышенным уровнем влажности. С водой практически постоянно контактируют детали ходовой части – шпильки Поэтому нет ничего удивительно в том, что эти элементы ржавеют. В результате владелец задается вопросом о том, как выкрутить сломанную шпильку из ступицы.

    Однако крепежные детали не выкручиваются и ломаются не только из-за влаги, но и из-за высоких температур. Например, нагрев выпускного коллектора может осуществляться до 400 градусов. В результате воздействия высоких температур на протяжении длительного времени шпилька коррозирует.

    Как ломаются шпильки?

    Ломаться эти крепежные элементы могут по-разному. Наиболее неприятная ситуация, когда их срезает буквально заподлицо. Тогда мастеру приходится задумываться о том, как выкрутить сломанную шпильку, потому что без применения специального инструмента и технологий в данном случае не обойтись.

    Значительно лучше, если деталь сломается уже на выходе из резьбы, когда небольшая часть ее «тела» будет видна и останется на поверхности. В этом случае, если болт уже сорван, он будет выворачиваться, и на него можно воздействовать плоскогубцами, отвертками и сваркой.

    Эффективные способы борьбы со сломанными болтами и шпильками

    Профессиональные слесари знают несколько эффективных методов, как выкрутить сломанную шпильку. Прежде чем приступить к этому делу, необходимо подготовиться. Под этими работами нужно понимать очистку поверхности от грязи и смазки. Резьбовое соединение рекомендуется предварительно обработать WD-40 или обыкновенным машинным маслом. Также можно облегчить ситуацию, если несколько раз ударить молотком по обломку. Часто проблема решается нагревом – шпилька или болт, при условии, что она выглядывает из отверстия, нагревается при помощи паяльника. Тогда ее можно относительно легко извлечь.

    Как выкрутить шпильку, если она сломалась выше резьбы

    Если в процессе удалось хоть чуть-чуть сорвать резьбу, то есть если крепежный элемент начал выворачиваться, можно попробовать воспользоваться пассатижами или плоскогубцами. Также поможет в этом нелегком деле хороший и мощный Во втором варианте может потребоваться или же болгарка. Иногда подойдет и зубило – главное, не прилагать чрезмерных усилий. Как выкрутить сломанную шпильку колеса таким образом? Проделывают поперечное отверстие для отвертки и выкручивают шпильку этим инструментом.

    Если отвертка не помогла, тогда можно воспользоваться Эта операция выполняется достаточно легко. Подготавливают болт, шляпка которого примерно соответствует диаметру шпильки. Далее болт приваривают к торчащему из отверстия обломку. Затем при помощи ключа и без лишних усилий пробуют вывернуть злосчастную шпильку. Опытные автомеханики говорят, что существуют специальные клеи с агрессивным действием, которые можно использовать в качестве холодной сварки. Но они не всегда эффективны.

    Если шпилька сломалась ниже поверхности или в отверстии

    В данной ситуации понадобится дрель, тонкое сверло к ней, а также хорошие навыки владения инструментом. Перед тем как выкрутить сломанную шпильку из блока двигателя, необходимо высверлить 2-3 или же больше тонких отверстий в теле шпильки. Затем эти отверстия должны будут соединиться в одно единое. Сюда вставляют отвертку и пытаются выкрутить обломки болта.

    Левая резьба в шпильке

    Второй метод сложнее. Он применяется, когда невозможно вывернуть сломанную шпильку ни одним из доступных способов. В этом случае принятые меры будут еще более кардинальными. Для этого способа потребуется электрическая дрель, метчик и много времени. Первым делом в шпильке сверлят отверстие – прямо в центре. Затем аккуратно в отверстии метчиком нужно нарезать резьбу.

    Отметим важный момент: перед тем как выкрутить сломанную шпильку из головки, убедитесь, что резьба именно «левая». Когда в только что нарезанную деталь будет вкручен новый болт, резьба которого такая же, то в момент, когда он дойдет до конца, сломанная шпилька начнет выворачиваться.

    Высверливание

    И наконец, третий и самый радикальный способ. Им пользуются для того, чтобы извлечь из отверстия сломанные болты и шпильки. Это высверливание. Метод очень трудный. Он гораздо сложнее всех вышеприведенных и является самым опасным. Существует риск повредить резьбу в отверстии блока двигателя или ГБЦ. Следует надежно удерживать дрель, так как если это то существует серьезный риск повредить дорогостоящую деталь. Шпилька зачастую изготавливается из более твердых сортов стали, а головка выполняется из алюминия. Корпус коллектора – чугунный, поэтому он тоже мягче стальной шпильки. Сверло обязательно уйдет от твердой шпильки к более мягкому металлу. Особенно часто это случается, если работа проводится в ограниченном пространстве, а дрель установлена под небольшим углом. Принцип высверливания заключается в следующем: нужно строго в центре шпильки проделать отверстие тонким сверлом, предварительно накернив его, затем в дрель установить более толстое и повторить всю процедуру.

    Основное здесь – сверление строго по центру. Когда от тела шпильки не останется практически ничего, стенка станет тонкой. Ее можно будет сломать. Следует очень аккуратно ломать остатки шпильки при помощи предварительно заточенной проволоки или пинцета. Нужно помнить, что любые действия проводятся максимально медленно и аккуратно. Если действовать сгоряча, нужно будет задумываться не о том, как выкрутить сломанную шпильку блока, а еще и о том, как восстановить саму ГБЦ. А это существенные затраты.

    Используем кондуктор

    Можно значительно упростить операцию высверливания сломанных шпилек. Это актуально для тех, кто часто ремонтирует двигатели. Поможет мастеру простейший кондуктор. Размеры детали берутся с реальных двигателей. На кондукторе, а это металлическая пластина, высверливаются такие же отверстия в тех же местах, что и на головке, а также на коллекторе. Еще в кондукторе делают отверстия для втулок. Они будут удерживать деталь от перемещения на блоке.

    С помощью подобных приспособлений можно значительно облегчить выполнение задачи и разобраться с тем, как выкрутить сломанную шпильку из выпускного коллектора высверливанием, не повредив при этом сам коллектор.

    Экстракторы

    Экстрактор – это специальное приспособление, позволяющие удалить остатки неисправных крепежных элементов или же выкрутить сломанную шпильку. Приспособление очень простое и в то же время гениальное. Для того чтобы извлечь застрявшую или сломанную деталь, нужно ее как-нибудь зацепить, а затем выкрутить. А делается все это очень просто. Требуется просверлить в центре шпильки отверстие, заклинить в нем какой-нибудь инструмент в форме конуса или цилиндра, затем при помощи этого инструмента уже вывернуть болт. Это и есть экстрактор. Данные приспособления значительно облегчают решение таких вопросов, как выкрутить сломанную шпильку из коллектора или из любых других мест.

    Существует несколько видов экстракторов:

    • Клиновидные.
    • Стержневые.
    • Спиральные.
    • Винтовые.

    Сейчас эти приспособления можно приобрести в наборах, но есть они в продаже и по отдельности. Специалисты рекомендуют использовать именно эти инструменты. Они значительно облегчают решение трудных ситуаций, таких как сломанные болты.

    Выбор стали для шпильки

    Часто автомеханики сами занимаются изготовлением шпилек. Они рекомендуют делать эти крепежные элементы из таких марок стали: 35, 40, 45, 50, 55, 60. Если изготовить новую крепежную деталь из такого металла, в результате получится изделие с достаточной прочностью на разрыв.

    Если шпильки будут приобретаться в магазинах, не стоит выбирать самые дешевые или те, которые увидели на прилавке автомагазина. Наиболее надежные изделия имеют номер деталей – 13517010. Предпоследняя цифра говорит о том, что эта шпилька имеет достаточную прочность на разрыв.

    Перед тем как вкрутить шпильку…

    Чтобы потом не задумываться о том, как выкрутить сломанную шпильку, прежде чем приниматься за работу, рекомендуется смазать деталь графитовой, а лучше Пусть лучше элемент выкрутится вместе с гайкой, чем сломается. И наконец, резьбу гайки тоже лучше обработать графитовой смазкой. В будущем это исключит обрыв или излом детали.

    Как выкрутить сломанный болт из блока двигателя: популярные способы

    В процессе ремонта машины владельцы авто нередко сталкиваются с проблемой невыкручивающихся болтов. Ремонтировать автомобиль нужно, а крепежи детали, которую требуется снять, заржавели, закисли. Происходит это по причине воздействия внешних и внутренних факторов: дождя, снега, копоти, скопления масла, окисления и адгезии металлов. Дело осложняется еще и тем, что болты и шпильки автомобильных соединений затягиваются с довольно большим моментом. Проблемная ситуация, если нужно выкрутить сломанный болт из блока двигателя. Ее и следует разобрать подробнее.

    Содержание

    Мало того, что болты закисают, они также могут быть затянуты слишком сильно или закручены не по резьбе. На эксплуатации это может и никак не отразится, но при очередной разборке соединения выкрутить метиз будет трудно. Приходится прикладывать большие усилия. Из-за этого возникают следующие последствия:

    • срывается резьба;
    • крепеж трескается;
    • обламывается шляпка.

    По одной или нескольким причинам крепеж не получается выкрутить из посадочного места обычным способом.

    Если речь идет о ГБЦ, то здесь используется большой момент затяжки, поэтому и возникают вышеперечисленные последствия. Перед тем как выкручивать сломанный болт, нужно выполнить подготовительные мероприятия:

    Очистить сам метиз и площадку вокруг него от скопившегося масла, ржавчины, грязи с помощью металлической щетки и растворителя. Затем соединение следует дополнительно обработать проникающими составами, например WD-40, тормозной жидкостью или чистым машинным маслом. Благодаря этой процедуре болты должны откиснуть.

    Если болт сломался выше резьбовой поверхности

    Такой случай относится к легкому, потому что выступающая шпилька означает, что болт хотя бы немного выкрутился, а еще это позволяет использовать зажимные инструменты, а также производить другие манипуляции для выкручивания обломка отверткой или с помощью стержня.

    1. Чтобы разбить ржавчину и сорвать метиз, рекомендуется предварительно постучать по крепежу молотком через надставку, нагреть его индукционным нагревателем болтов или паяльной лампой. Прокручивающуюся шпильку выкручивают пассатижами, разводным ключом или другим похожим инструментом.
      При обстукивании не стоит прилагать больших усилий, потому что можно нарушить резьбу в отверстии или повредить другие детали.
    2. Используя ножовку по металлу или болгарку, в обломке также прорезают шлицы под плоскую или крестовую отвертку, а затем выкручивают его.
    3. Если обломок выступает над поверхностью на достаточную высоту, то в теле можно просверлить сквозное поперечное отверстие, в которое затем вставляют толстый длинный гвоздь, металлический стержень или даже отвертку. Выступающие части подручного инструмента позволят не только воздействовать на остаток болта, но и сыграют роль рычага.

    Если болт обломался заподлицо с поверхностью или ниже ее

    Такой метиз выкрутить сложнее всего. Простые инструменты типа плоскогубцев не подойдут, потому что шпильку не за что ухватить, поэтому используются другие методики: высверливание или наваривание дополнительных деталей. Спорный и не всегда доказывающий свою состоятельность метод – клей типа жидких гвоздей. Надежность фиксации вызывает сомнения, тем не менее, если состав есть под рукой, попробовать его стоит.

    Выбор способа определяется по следующим признакам:

    • Если крепеж, до того как обломился, прокручивался, значит, его можно легко выкрутить, но нужно наварить «шляпку».
    • Если метиз крепко посажен, то шпильку придется высверливать.

    Ниже будут подробно рассмотрены оба метода.

    Извлечение при помощи сварки

    Чтобы извлечь болт, который прикипел, из отверстия при помощи сварки, необходимо приобрести метиз подходящего диаметра со шляпкой. Затем новый элемент приваривают при помощи сварочного аппарата к сломанному крепежу. Этот метод подходит, если обломок не заглублен в отверстии.

    Использование дрели и экстрактора

    Если обламывается болт в блоке двигателя, то он зачастую повреждается ниже поверхности детали или заподлицо. В таком случае поможет дрель с тонкими сверлами либо экстрактор.

    Способы извлечения с помощью дрели:

    1. В теле шпильки высверливают несколько отверстий, а затем соединяют их в одно. Потом, используя отвертку, выкручиваются остатки метиза.
      Сверлить необходимо с осторожностью, чтобы не повредить отверстие в блоке двигателя.
    2. Если под рукой есть подходящий по диаметру метчик для нарезки левой резьбы, то, сделав отверстие сверлом меньшего диаметра в шпильке, следует нарезать внутри нее резьбу. Затем в отверстие вкручивается другой болт, соответственно также с левой резьбой, и с его помощью обломок выходит на поверхность.
    3. Используя несколько сверл от меньшего диаметра к большому, поочередно рассверливают отверстие в шпильке до тех пор, пока стенки не станут максимально тонкими. Остатки метиза пытаются сломать и вытаскивают с помощью пинцета.

    Чтобы сверло не уводило, центр следует накернить. Чрезвычайно важно начать сверлить именно по центру, иначе будет повреждена резьба детали. Тогда придется «прогонять» старую резьбу в отверстии или нарезать новую и использовать болты большего диаметра.

    Особенно сложно выкрутить каленый болт. Мастера с опытом советуют использовать для этого переточенный победитовый бур по бетону подходящего диаметра.

    Практически наверняка удастся выкрутить обломок спиральным экстрактором. Этот инструмент специально предназначен для извлечения обломанных метизов. Он имеет левую резьбу, поэтому при вкручивании инструмента крепеж, наоборот, выкручивается. Чтобы воспользоваться экстрактором, сначала нужно выполнить отверстие в теле болта. Затем вывертыш вкручивается в стержень. На обратной стороне экстрактора имеются грани под гаечный ключ или головку. С помощью этих инструментов и извлекают экстрактор вместе с обломком. Не всегда получается легко удалить остаток стержня с самого инструмента. Обычно с этой целью деталь обстукивают молотком.

    Чтобы выбрать наиболее подходящий способ выкручивания болтов из блока двигателя, необходимо учитывать характер повреждения, а также наличие необходимых инструментов и навыков их применения. Нужно действовать аккуратно, чтобы не пришлось восстанавливать посадочные отверстия. Если попытка оказалась неудачной, следует обратиться к более опытным мастерам.

    Да!

    45.65%

    Нет. Требуются дополнительные ответы. Сейчас спрошу в комментариях.

    39.48%

    Частично.  Еще остались вопросы.  Сейчас отпишусь в комментариях.

    14.88%

    Проголосовало: 1183

    Оцените полезность статьи, нам будет приятно 🙂

    Как выкрутить сломанный болт не повредив резьбу © Геостарт

    Рубрика: Разобрать

    Обрыв на поверхности

    Обычно это самый простой вариант поломки и исправить ее можно без радикальных мер, которые порой могут навредить вашему автомобилю или другому агрегату. Однако перед тем, как выкрутить обломившийся болт, нужно произвести обработку места поломки керосином. Это поможет устранить угар и ослабит контакт поверхностей. Далее нужно следовать следующим рекомендациям:

    1. При достаточно большом выступе лучше всего применять простейшие инструменты по типу струбцин, клещей или плоскогубцев. С их помощью легко захватывать и выворачивать деталь по резьбе без прикладывания особенных усилий;
    2. Некоторые мастера при ответе на вопрос о том, как выкрутить обломанный болт, советуют использовать сварочный агрегат. Он позволит приварить к метизу рычаг, который поможет открутить или вывернуть соединение созданием вращательного движения с нужным напором;
    3. Есть и вариант, при котором можно применить сверло с диаметром немного меньше самого болта. Делается отверстие по центру оси болта на всю глубину. Затем остатки крепежа извлекают с помощью крючка, выкручивая резьбу с самого низа.

    Это наиболее общие рекомендации, возможно комбинированное использование указанных методов. Данные поломки самые простые, они требуют всего лишь небольшой обработки и применения простейших инструментов.

    Обрыв заподлицо

    Этот тип поломки считается самым трудным для ремонта, так как очень сложно определить диаметр отверстия, особенно при срезке крепежа. Поэтому для того, чтобы высверлить сломанный болт определенного вида, необходимо произвести зачистку поверхности. Это позволит определить нужные нам зазоры.

    Нередко происходит следующая неприятная ситуация: место обрыва имеет кривые формы, которые очень трудно обрабатывать и выправлять. А сверлить изделие в подобном состоянии категорически не рекомендуется, ибо есть риск окончательно угробить конструкцию. Следовательно, сначала необходимо применить керн, которым подготавливают место по центру работы сверлом.

    Дальнейший порядок действий, позволяющий высверлить сломавшийся тем или иным способом болт, аналогичен варианту при поверхностном обрыве. После создания отверстия остатки от резьбы удаляются с помощью крючка.

    Поломка болта ниже поверхности

    Сложная неисправность, особенно для детали из мягкого металла. Потому очень важно выкрутить сломанный болт без повреждения резьбы в отверстии. Порядок действий здесь следующий:

    • Намечается центр метиза с помощью керна. Лучше всего применить тонкий и прочный металлический инструмент, он не повредит изделие;
    • Затем приобретается метчик, имеющий обратную резьбу. Диаметр его должен быть меньше по сравнению с диаметром болта;
    • Сверлится не очень глубокое отверстие под метчик;
    • Устанавливается инструмент, чтобы нарезать резьбу. Проворачивается по кругу и тогда элемент можно выкрутить.

    Если последний пункт не удалось осуществить, то инструмент может стать непосредственно болтом. Однако прилагать излишних усилий не стоит, так как есть вероятность сломать его. В результате можно убрать старую поломанную деталь и закрутить новые элементы.

    Использование экстрактора

    Однако самый верный вариант, который поможет выкрутить сломанный болт, заключается в применении специального инструмента для данной операции. Его называют экстрактор, он продается в наборе инструментов разного диаметра . Внешне он похож на метчик, однако на нем отсутствуют продольные прорези и есть коническая насечка для нарезки.

    Использовать экстрактор можно после того, как просверливается отверстие по центру с диаметром, что позволит заходить инструменту на несколько витков. Проверните его до упора, а потом и до полного выкручивания.

    Итак, вот несколько способов выкручивания сломанных болтовых элементов. Каждый из них следует применять в зависимости от сложности поломки и наличия соответствующего инструментария. Но наиболее практичным и оптимальным вариантом является приобретение набора экстракторов. Они достаточно практичны и позволяют работать с болтовыми деталями различных размеров и с любыми типами резьб.

    автор

    Жданов Станислав

    Геодезические измерения: виды, классификация и характеристики.

    Пример заполнения страницы журнала измерения направлений

    Геодезические сети, классификация и способы их развития

    Калькулятор расчета
    цен на кадастровые
    работы

    Расчитать

    Ремонт стиральной машины своими руками: обзор возможных поломок и способов их устранения

    Очистка вентиляционных воздуховодов: действенные способы и порядок чистки вентканала

    Диаметр чугунной трубы для канализации: характеристика материала, параметры, применение и монтаж

    Как выкрутить обломившийся болт из блока двигателя или других узлов: доступные способы

    В процессе ремонта и обслуживания автомобиля, а также любой другой техники, часто возникает острая необходимость снять отдельные элементы ДВС или ходовой части, кузовные панели и т. д. При этом снятие составных частей двигателя, навесного оборудования и подвески зачастую является наиболее проблемной операцией. Причина заключается в том, что узлы могут быть затянуты болтами или шпильками, причем момент затяжки достаточно большой.

    Если к этому добавить перепады температуры в подкапотном пространстве, замасливание, скопление пыли, грязи и других отложений, становится понятно, что выкручивание различных болтов и других крепежей является не только ответственной и трудоемкой, но и зачастую сложной задачей. В этой статье мы поговорим о том, что можно сделать, если шпилька или болт сломался, а также как выкрутить сломанный болт.

    Содержание статьи

    • Сорвана резьба болта, поломалась шпилька или сломался болт в блоке ДВС: как выкрутить
    • Подведем итоги

    Сорвана резьба болта, поломалась шпилька или сломался болт в блоке ДВС: как выкрутить

    Итак, болты и шпильки нередко «закисают», покрываются ржавчиной, могут быть перетянуты или закручены с перекосом (не по резьбе) во время предыдущих операций. Это справедливо для всех без исключения моделей и марок авто.

    В любом случае, частой ситуацией является такая, когда во время выкручивания болта мастер сорвал резьбу, сломал шпильку, обломал шляпку болта и т.д. Также возможна ситуация, когда момент затяжки при закручивании сильно превышен, болт лопается, оставаясь недокрученным. Естественно, остатки болта нужно выкрутить, после чего шпильку или болт следует заменить.

    Как правило, болты ломаются в случаях, когда болт заржавел или прикипел, при этом при откручивании прилагаются слишком большие усилия. Этим обычно страдают автомобили с пробегом или машины, которые эксплуатируются в тяжелых условиях. Зачастую резьбовые соединения начинают создавать проблемы в результате контакта с влагой. Для ходовой части автомобиля такой контакт неизбежен. В случае с двигателем, ГБЦ прикручивается к блоку цилиндров, момент затяжки большой.

    Так или иначе, самой проблемной ситуацией является то, что болт может быть сломан заподлицо, то есть выкрутить его привычным способом или при помощи простых инструментов не представляется возможным. Другими словами, «тело» болта не выступает над поверхностью. В этом случае существует несколько способов решения проблемы, при этом наиболее распространенными являются:

    • высверливание болта;
    • выкручивание болта при помощи сварки;

    Прежде всего, выбор того или иного способа зависит от некоторых условий. Если болт до поломки прокручивался, тогда главной задачей является «привязаться» к его телу, чтобы затем выкрутить остатки. Если же прокрутить болт невозможно, тогда необходимо аккуратно рассверливать остатки тела в отверстии. Давайте рассмотрим доступные способы более подробно.

    Начнем с того, что для успешного результата необходимо знать, как выкрутить сорванный болт, а также выполнить ряд  дополнительных работ перед выкручиванием.

    • На начальном этапе необходимо удалить грязь, остатки масла, ржавчину и т.д. с проблемного участка. Также обязательно следует нанести на резьбовое соединение специальное средство, чтобы болты «раскисли». Такой жидкостью могут особые очистители. Это составы, удаляющие и размягчающие ржавчину, грязь и т.д. Еще для этих целей вполне подойдет WD-40 или чистое масло.
    • Идем далее. Если обломок выступает выше резьбового отверстия, по нему также можно сделать несколько ударов молотком, болт дополнительно нагревается (например, при помощи паяльной лампы). Единственное, ударять по болту или греть его можно только в том случае, если от такого воздействия гарантированно не пострадают другие детали, элементы или само резьбовое отверстие.

    Если резьбу удалось сорвать (болт крутится), далее сломанный болт выкручивается пассатижами, разводным ключом и т.д. Еще можно  зубилом, ножовкой по металлу или болгаркой  сделать на теле болта «канавку», после чего можно попробовать выкрутить обломок обычной отверткой.

    Также в обломке, если тело выступает достаточно высоко,  просверливается сквозное поперечное отверстие, в которое вставляется металлический стержень, гвоздь, отвертка и т.д. Затем получившийся рычаг позволяет выкручивать обломок при помощи подручных инструментов.

    • Часто тело болта не сильно выступает над поверхностью, то есть болт сломан почти заподлицо. Это усложняет процесс удаления остатков из резьбового отверстия. В таком случае хорошо помогает сварка. Чтобы реализовать задачу, необходимо подобрать похожий по диаметру болт со шляпкой, после чего нужно приварить его при помощи сварочного аппарата к телу обломка в резьбовом отверстии.

    Далее ключом можно пробовать выкручивать обломок. При этом важно помнить, что сварка может оказаться хрупкой в месте соединения, так что слишком больших усилий прилагать не стоит. Добавим, что кроме сварки иногда для подобных случаев используются специальные типы клея. При  этом данный способ не имеет широкого распространения, так как данные виды клея под рукой имеются далеко не всегда, а также некоторые сомнения вызывает надежность фиксации при помощи подобных средств.

    • Самым сложным случаем принято считать сломанный болт, который обломался, например, заподлицо с поверхностью или даже ниже. Часто с такой ситуацией можно столкнуться, когда обламывается болт в блоке двигателя. В этом случае описанные выше способы срабатывают не всегда. Чтобы решить задачу, необходимо знать, как выкрутить обломки из отверстия, высверлить болт из блока двигателя автомобиля и т.п.

    Рекомендуем также прочитать статью о том, как производится затяжка болтов головки блока цилиндров. Из этой статьи вы узнаете о том, как затягивать ГБЦ, с каким усилием и в каком порядке производится обтяжка головки блока.

    Прежде всего, необходимо подготовить дрель и набор с тонкими сверлами. Обратите внимание, без определенных навыков выполнять такую работу не рекомендуется. Главной задачей является необходимость просверлить несколько небольших отверстий в теле болта. Делается это так, чтобы затем появилась возможность соединить эти мелкие отверстия в одно большое. Далее в отверстие вставляется отвертка, после чего обломки выкручиваются.

    Более сложным способом является нарезка левой резьбы в теле обломанного болта. В этом случае нужна дрель и метчик. Сначала в теле  обломка высверливается отверстие, затем метчиком нарезается левая резьба. После в эту резьбу закручивается еще один болт. После того, как такой болт будет вкручен до конца, обломок должен начать выкручиваться из отверстия.

    Последним доступным способом удаления обломка болта, который сломался в резьбовом отверстии, считается высверливание. Способ достаточно сложный, требует особых навыков. Основной целью является задача не повредить резьбу самого отверстия при рассверливании обломка.

    Чтобы высверлить обломок, сначала в его центре тонким сверлом проделывается отверстие. Затем сверло меняется на более толстое и т.д. После того, как стенки тела сломанного болта станут максимально тонкими, их нужно попытаться сломать при помощи металлической проволоки или пинцета. Затем обломки удаляются из отверстия. Данный способ в случае правильной реализации исключает необходимость нарезать новую резьбу в отверстии или восстанавливать уже имеющуюся.

    Подведем итоги

    Как видно, существует несколько способов для выкручивания поломанного болта или шпильки. При этом в каждом случае необходимо заранее отдельно учитывать характер облома тела, само расположение обломка, возможность доступа к проблемному участку,  возможные последствия нагрева остатков болта и т.д.

    Напоследок  отметим, что перед выкручиванием болтов желательно до начала процедуры проводить обработку для удаления грязи и размягчения ржавчины. При этом если различные стандартные способы выкручивания не дают желаемого результата (болт не идет), тогда оптимально не прилагать больших усилий, чтобы не поломать шпильку.

    То же самое можно сказать и о затяжке шпилек или болтов. Дело в том, что затягивать крепежи нужно со строго определенным усилием и в указанном порядке (например, обтяжка ГБЦ). Игнорирование данного правила нередко приводит к тому, что шпильки или болты ломаются, вытягиваются, деформируются и т. п.

    Рекомендуем также прочитать статью о том, как открутить масляный фильтр без ключа. Из этой статьи вы узнаете о доступных способах откручивания масляного фильтра без съемника.

    В случае возникновения подобных проблем лучше обратиться к опытным специалистам, которые во многих случаях выкрутят проблемный сорванный или закисший болт. Если же избежать облома болта не представляется возможным, тогда квалифицированные мастера удалят остатки из отверстия с минимальными рисками, а также при необходимости восстановят поврежденную резьбу.

    Как выкрутить сломанный болт или шуруп (быстро и легко)

    Случайное сломание болта или шурупа в вашем проекте может стать поразительным событием, с которым никто из нас не хочет сталкиваться. Однако, если это случится с вами, это не конец света. Есть шаги, которые вы можете предпринять, чтобы удалить их, и мы рассмотрим несколько методов, которые вы можете использовать для решения этой проблемы. Продолжайте читать, пока мы обсуждаем пробойники, сверла, нагрев, экстракторы и многое другое, чтобы помочь вам оставаться в курсе событий.

    Извлечение сломанного болта или винта Подготовка

    Пробойник

    Пробойник — это инструмент, похожий на долото, но с острием. На самом деле вы часто покупаете пробойники и долота в одном наборе. Вы также можете использовать кернер, который мы предпочитаем, потому что он упрощает использование экстракторов. Осторожно ударив по сломанному болту перфоратором, можно немного ослабить его, что может облегчить его удаление в дальнейшем.

    Нагрев

    Вы можете попробовать нагреть болт или винт, чтобы облегчить их снятие, но вы должны помнить об окружающем пространстве, чтобы предотвратить повреждение. Вы можете нагреть паяльную лампу, если вам не нужно беспокоиться об окружающих областях, но мы обнаружили, что паяльник мощностью 60–80 Вт с заостренным наконечником лучше всего работает в большинстве ситуаций.

    Извлечение сломанного болта или винта

    Инструменты, необходимые для извлечения сломанного болта или винта

    Съемники

    Основным инструментом, который вам понадобится для извлечения болта, является экстрактор. Экстрактор – это специально разработанный инструмент, напоминающий сверло. Эти инструменты обычно поставляются в наборах разных размеров, поэтому вы можете выбрать лучший для работы.


    Ключ-крот

    Ключ-крот имеет специальный наконечник, который хорошо подходит для захвата концов сломанных болтов и особенно удобен при удалении винтов. Плоскогубцы для кротовидных ключей не так уж и дороги, и у вас даже может быть подходящая пара, завалявшаяся в вашей мастерской. Если вы не можете найти ключ для крота, хорошо подойдет и стопорный ключ, особенно если у них игольчатый нос.


    Электродрель

    Вам понадобится электродрель, чтобы использовать экстракторы и выкрутить сломанный болт. Подойдет любая дрель, и у большинства из нас она уже завалялась. Если вам нужно приобрести его, мы настоятельно рекомендуем проводную модель, если у вас ограниченный бюджет. Единственным требованием к вашей дрели является то, что она может двигаться назад и иметь курок с регулируемой скоростью.


    Тиски

    Скорее всего, вам понадобятся тиски, чтобы надежно удерживать предмет во время работы. Тиски обычно крепятся к столу для устойчивости, и вам не нужно тратить много денег, чтобы купить хорошо работающие тиски, а большинство брендов служат всю жизнь при минимальном уходе.

    10 шагов по удалению сломанного болта или винта

    1. Если сломанный болт или винт находится в небольшом объекте, который не будет оставаться неподвижным, пока вы работаете с ним, вам нужно поместить его в тиски.
    2. Во многих случаях вы можете использовать гаечный ключ, чтобы захватить край сломанного болта или винта.
    3. Если вы можете взять край гаечным ключом, сделайте это и поверните против часовой стрелки, чтобы снять его без дальнейших действий.
    4. Аккуратно постучите по болту или винту кернером. Это может помочь ослабить его, а также создаст направляющую метку на болте, которую можно использовать с экстрактором.
    5. Выберите правильный экстрактор для задания. Выберите один с диаметром немного меньше, чем болт или винт, который вы пытаетесь удалить.
    6. После того, как вы выбрали экстрактор, вставьте его в патрон дрели, как любое сверло.
    7. Настройте сверло на движение назад или против часовой стрелки.
    8. Приставьте экстрактор к отверстию, которое вы сделали с помощью кернера, и медленно запустите дрель. Вы должны увидеть, как он начинает сверлить винт или болт.
    9. Продолжайте медленно сверлить и держите экстрактор на одной линии с винтом, чтобы весь инструмент мог поместиться внутри сломанного болта или винта.
    10. После того, как вы полностью вставите экстрактор, он должен начать выталкивать сломанный болт или винт, и вы сможете без проблем удалить его.

    Резюме

    Поскольку у многих из нас нет наборов экстракторов под рукой, лучше всего зажать винт или болт с помощью гаечного ключа. Вы часто можете получить захват, но не настолько, чтобы вывернуть винт, и в этом случае вы можете попробовать нагреть его паяльником, прежде чем пытаться снова. Если ничего не помогает, экстрактор — отличный инструмент, который идеально подходит для удаления сломанных болтов и винтов.

    Похожие материалы:

    • КАК ПОДГОТОВИТЬ МОЙКУ ВЫСОКОГО ДАВЛЕНИЯ К ЗИМЕ (6 БЫСТРЫХ ШАГОВ)
    • КАК УДАЛИТЬ СНЕГ С КРЫШИ (5 ВОЗМОЖНЫХ СПОСОБОВ)

    Изображение. Сломанный болт или винт

    • 2.1.1 Extractors
    • 2.1.2 Mole Harench
    • 2.1.3 Power Drill
    • 2.1.4 VISE
  • 3 10 Шаги для удаления сломанного болта или винта
  • 40051
  • 3 10 ШАГ. Съемник – Как удалить сломанные болты

    Мадлен Фернс

    18 апреля 2019 г.

    Болт — это кусок металла в форме винта, используемый для крепления стальных балок. Однако в процессе строительства высока вероятность того, что болты сломаются. Это случается редко, но вероятность увеличивается, если работа выполняется в спешке или выполняется неопытным работником. Поэтому необходимо понимать, как можно выкрутить сломанные болты с помощью съемника для болтов.

    В хозяйственных магазинах можно легко приобрести специальные комплекты для извлечения болтов. Эти комплекты служат отличным средством для снятия болтов.

    Шаг 1

    Поместите острый конец гвоздя в центр сломанного болта и ударьте молотком. Это отметит центр сломанного болта. Это позволит вам просверлить центр болта без риска повредить канавки сломанного болта.

    Шаг 2

    Теперь просверлите отверстие через эту отметку в болте с помощью сверла с левой резьбой. Левые сверла имеют резьбу, идущую в противоположном направлении. Поэтому вам нужно настроить сверло на вращение в обратном направлении, чтобы сверло вошло в болт. Другая причина использования левостороннего сверла заключается в том, что оно будет вращаться в направлении, противоположном направлению сломанного болта. Это предотвратит затягивание болта.

    Будем надеяться, что левосторонняя насадка зацепится и приведет к отвинчиванию болта настолько, чтобы его можно было захватить плоскогубцами или тисками и снять.

    Убедитесь, что вы используете сверло точно подходящего размера. В комплекте со сверлами есть таблица, в которой указан размер болта, для которого предназначено каждое сверло. Если используемое сверло слишком большое, существует большой риск повреждения канавок болта. Если используемое сверло слишком маленькое, придется использовать более слабый экстрактор, что повлечет за собой высокий риск поломки в середине процедуры.

    Шаг 3

    Вставьте извлекающую насадку нужного размера в только что проделанное отверстие. В зависимости от того, какой комплект для извлечения вы купили, эта насадка будет иметь два конца разной формы. На одном конце наконечник будет левосторонним и суженным. На другом конце будет головка с Т-образной ручкой или шестигранная головка. Учитывая, что сам экстрактор левый, он будет вставляться в болт против часовой стрелки. Кроме того, учитывая, что экстрактор сужается, было бы лучше постучать по нему молотком, прежде чем переходить на Т-образную рукоятку или гнездо.

    Шаг 4

    Теперь можно удалить сломанный болт. Когда экстрактор затягивается, конический конец зацепится, и крутящие силы будут воздействовать на болт, чтобы ослабить его, как только экстрактор плотно прилегает.

    Продолжайте поворачивать экстрактор против часовой стрелки до тех пор, пока болт не будет полностью извлечен из того места, где он был установлен.

    Не следует выполнять этот процесс в спешке. В противном случае вы рискуете повредить болт и вызвать его дальнейшее застревание. Вы даже рискуете повредить статью, с которой она снимается. Также рекомендуется использовать экстрактор как можно бережнее. Они изготовлены из закаленной стали. Следовательно, экстрактор, который был сломан, будет значительно труднее высверлить.

    Шаг 5

    Вы должны удалить все металлические опилки. В течение всего процесса велика вероятность того, что из болта выпадет металлическая пломба. Если вы собираетесь использовать новый болт для замены сломанного болта, вам нужно сначала удалить всю стружку и начинку. Это легко сделать с помощью сжатого воздуха или магнита.

    В описанном выше методе можно также использовать жидкость для снятия болтов, такую ​​как проникающая смазка. Эти жидкости отлично подходят для снятия болтов и могут значительно облегчить процесс извлечения болтов.

    Шаг 1

    Поместите острый конец гвоздя в центр сломанного болта и ударьте молотком. Это отметит центр сломанного болта.

    Шаг 2

    Теперь просверлите отверстие через эту отметку в болте. Вы должны использовать сверло, диаметр которого составляет почти одну четвертую диаметра болта, чтобы высверлить его. Этот метод извлечения используется для болтов, которые сильно заржавели. Такие болты не вынимаются экстрактором. Следовательно, нет необходимости беспокоиться о затяжке болта с помощью правого сверла.

    Шаг 3

    Теперь вам нужно навернуть шестигранную гайку на сломанный болт. Используйте все канавки болта, которые остались открытыми, а затем затяните гайку. Гайка должна быть надежно закреплена, но не завинчивайте ее полностью. Оставьте его на пол-оборота. Между ним и поверхностью, в которой фиксируется болт, должен быть зазор.

    Шаг 4

    Теперь нужно приварить гайку к болту. Этот сварной шов не займет много времени, но не стоит пытаться это сделать, если вы делаете это в первый раз. Вы должны либо попросить опытного человека выполнить сварку, либо попрактиковаться в сварке, используя другие предметы, прежде чем пытаться это сделать.

    Вы должны быть очень осторожны, если поверхность, в которую был встроен сломанный болт, расплавится и прилипнет к стальной гайке или болту. Поэтому этот метод особенно эффективен, когда рассматриваемая поверхность представляет собой алюминий. Алюминий плохо соединяется со сталью.

    Шаг 5

    Теперь можно снять болт. По прошествии достаточного времени, чтобы сварка остыла, шестигранная гайка стала новой головкой болта и может быть легко удалена с помощью гаечного ключа или гнезда.

    Сварной шов, несмотря на свою прочность, не является нерушимым. Для болтов, подвергшихся сильной коррозии, может потребоваться многократное приваривание гайки.

    Чтобы попытаться пробиться сквозь ржавчину, сначала попытайтесь медленно подвигать болт вперед и назад. Как только он начнет ослабевать, продолжайте прилагать усилие в обоих направлениях, но больше в направлении против часовой стрелки, чтобы его можно было полностью удалить.

    Если вы не хотите мучиться с описанными выше методами, у WD-40 есть специальный проникающий спрей, разработанный специально для ослабления ржавых и сломанных болтов. Он чрезвычайно прост в использовании, как и все продукты WD-40.

    Отказ от ответственности

    Варианты использования, показанные и описанные для универсального продукта WD-40, были предоставлены компании WD-40 самими пользователями. Эти виды использования не были протестированы компанией WD-40 и не являются рекомендацией или предложением для использования компанией WD-40. При использовании продуктов компании WD-40 следует руководствоваться здравым смыслом. Всегда следуйте инструкциям и обращайте внимание на любые предупреждения, напечатанные на упаковке.

    Последние посты

    Адвайт

    29 сентября 2021 г.

    Адвайт

    28 августа 2021 г.

    Адвайт

    28 августа 2021 г.

    Адвайт

    28 августа 2021 г.

    Нужен совет?

    Приходите и откройте для себя все наши уроки по рукоделию, ремонту, авто и велосипедам!

    Узнать больше

    Управление согласием

    Язык

    Свяжитесь с нами

    Pidilite Industries Regent Chambers, 7th Floor Jamnalal Bajaj Marg, 208 Nariman Point Mumbai 400 021, Индия



    www.pidilite.com

    1800-266-6066

    [email protected]

    © 2022 Компания WD-40.
    Все права защищены

    при использовании ЛЕВЫХ сверл

    по Марк Гамильтон

    Удаление сломанные болты – одна из тех надоедливых работ, которые мало кто ждать с нетерпением. Это один из тех, которые “попробуй-понравится” методы. За многие годы работы с автомобилями и техникой это метод оказался очень успешным.

    чемпион методов для удаление неподатливых сломанных болтов заключается в их сверлении из, с помощью левого сверла и реверсивная дрель . (Хорошее качество, переменная скорость, 3/8″ модели, которые производят хороший крутящий момент на низких оборотах, работают лучше всего.) Как всегда при сверлении отверстий, просверлите небольшой сначала пилотное отверстие, затем просверлите большее отверстие через сломанная застежка. (Легче сверлить по центру и прямо сначала с помощью небольшой дрели, но будьте осторожны, чтобы не сломать маленькая дрель!)  Мост болты выходят до того, как операция сверления отверстия законченный. (Тогда не нужны “легкие выходы”, которые иногда обламываются в просверленном отверстии и делают дело худший.)

    Мы просто случайно оказалось несколько сильно ржавых шпилек и гаек, которые все обломались при попытке снять гайки. В проекте были шпильки крепления заднего крыла в 1930 Модель А ФОРД. Эти шпильки ввинчены в крепления на корпусе, позади заднее колесо, на которое выплеснулась семидесятилетняя дорожная грязь их. А также еще в те годы гайки и болты не покрывались цинк или другие антикоррозийные покрытия, как наши современные крепежные детали часто бывают. гайки были почти приварены к шпилькам ржавчиной, а шпильки одинаково проржавели в резьбу у кузова. Невозможно было снять крылья без поломка шпилек. Это был наихудший из возможных случаев коррозии и ржавчины. застежки.

    В фотографии, мы покажем снятие старых шпилек, и также инструменты, которые мы использовали для этой работы.

              Первым шагом является выравнивание поверхности в конце сломанный болт. Где болты сломаны, поверхность часто неровная и наклонная, что приведет к отклонению сверла от центра, когда пытается просверлить отверстие. Шпилька на фотографии была сломана прямо над поверхностью, и мы использовали шлифовальную машину, чтобы сгладить поверхность в сломанной шпилька Когда болт сломан ниже поверхности резьбового отверстия, неровный излом часто можно сгладить ударами, чтобы получить лучшая поверхность для сверления.

              Мы использовали тяжелый молоток и кернер, чтобы оставить вмятину для сверлить, чтобы следовать. Без сначала ударить по центру, было бы невозможно удержать сверлить в центре болта.

              Перед этим шагом мы просверлили небольшое направляющее отверстие с помощью сверла 1/8 дюймовая дрель. ( сверло малого диаметра легче держать прямо и по центру, чем сверло большого диаметра.) Затем мы использовали дюймовое сверло, чтобы закончить это. шпилька 5/16 дюймов.

              Дрель будет попытаться схватить болт как раз при пробитии зад. Как правило, это момент, когда сломанная застежка будет крутиться резьбового отверстия. Кроме того, при сверлении сломанного болта вибрация поможет освободить его. И полностью просверленное отверстие оставляет болт как полая трубка, что может позволить ей слегка свернуться и немного ослабить хватку на нитях.

              Этот классический случай ржавчины, замерзший крепеж, показанный выше, вышел визг и с большим количеством порошкообразной ржавчины, льющейся из потоки. Уведомление что резьба на застежке даже затерта. Перед установкой новой шпильки мы смазали резьбу отверстие и очистил резьбу метчиком.

    Уведомление что это ЛЕВЫЕ сверла, и они должны использоваться с реверсивной дрелью. Наши инструменты от Snap-On, а Snap-On предлагает больше чем одна модель левшей. Инструменты Snap-On, как правило, превосходного качества, но другие компании, производящие инструменты, также производят левосторонние сверла. (Проконсультируйтесь с отделом инструментов Sears или любимый магазин инструментов)

    сверла в показанном выше наборе: короткая длина Высокоскоростные сверла предназначены для сверления стали и другие металлы.

              Показанный набор внизу КОБАЛЬТ, длинная длина , левосторонний сверла. Кобальт более твердый материал, чем стандартный высокоскоростной сверла, а сверла Cobalt – наш выбор для сверления болты класса 8.

              Короткие сверла, используемые с двигателем с угловой головкой, могут в места, где отсутствие зазора может помешать работе с длинной дрелью и типичным сверлильным двигателем.

              Иногда более длинное сверло с типичным бурильным двигателем необходимо для дотянуться до тех мест, где угловая головка и короткая дрели не работали.

              Что бы используемой установки, ДВИГАТЕЛЬ ДРИЛЛИ должен быть достаточно мощным, чтобы сверлить на низких оборотах без остановки. Плавный ход, мощность и прочность даже при низких оборотах дрели моторы лучше всего подходят для этой работы.

    ВАЖНО

    Как при любой операции сверления следите за стружкой во время бурение. Когда Материал для изготовления чипсов, очевидно, удаляется. Если сверло дымит и не дает стружки, то немедленно остановитесь. сверло, возможно, придется заточить, и, вероятно, уменьшить оборотов во время бурения.

    Если крепеж не выходит с этой левой дрелью метод, Существуют различные типы экстракторов easy-out. Или иногда есть возможность просверлить размер отверстия, а затем повторно нарежьте отверстие до следующего размера больше. Некоторые приложения могут использовать следующий размер больше болт, в противном случае метод спиральной катушки может восстановить резьбовое отверстие до исходного размера. Но эти альтернативные методы потребуют сначала сверлить, поэтому метод сверления левой рукой никогда не напрасные усилия.

    Два типа экстракторов EASY-OUT показаны на фото выше. Когда доступно, тип справа является любимым и было меньше шансов сломаться в сломанном болте. Но трое слева тоже были успешно используется для удаления сломанных болтов.

              Комплект для ремонта резьбы HeliCoil особенно подходит для мягкого алюминия. очень полезно. Резьбовая вставка из закаленной стали фактически добавляет прочности, когда используется в мягких металлах, таких как алюминий. Метод заключается в том, чтобы просверлить отверстие подходящего размера для резьбовой метчик следующего размера большего размера. Затем нарежьте новую резьбу в просверленном отверстии с помощью метчика. А затем используйте инструмент для установки нового потока вставлять. резьбовая вставка имеет резьбу как внутри, так и снаружи.

    А всегда при использовании метчика, поворачивайте его примерно на 1/3 оборота за раз или пока он не начнет чувствовать себя уютно. затем поднимите его, чтобы вырезать удаленный материал. А затем еще немного поверните кран. (Просто вставив кран в отверстие, вы заткнете нажмите и не результат с хорошими потоками.)

    СОВЕТ

    Шпилька прочнее болта , особенно когда темы сомнительны, что иногда случай после попытки выкрутить сломанный болт из резьбовое отверстие. Незначительный повреждение резьбы при попытке удалить сломанную болт может снизить прочность резьбы. И затем, когда новый болт затянут на место, иногда оставшиеся нити будут вытягиваться.

              С правильным установка шпильки, шпилька ввинчивается в резьбовое отверстие без давления на резьбу и без раздражая нити. После установки шпильки деталь проскальзывает шпильку, затем установите правильную шайбу, а затем затяните гайку.

              Шпилька сильнее, потому что контакт резьбы на шпильке и на резьбовое отверстие будет неподвижным в то время, когда давление применяется (при затягивании крепежа). Но когда для крепления детали используется болт, болт вращается в резьбовом отверстии во время затяжки, что может вырвать слабые нити.

    Когда установка шпильки в резьбовое отверстие, автор предпочитает укреплять и закреплять шпильку с помощью Локтайт. (Скорее чем дважды навинтить шпильку и прижать ее к днищу просверленного и нарезанного отверстия. ) Предпочтение отдается красной версии Loctite. (версия для крепления шпилек и подшипников, это постоянная версия)

    Нет сомневаюсь, что будут времена, когда проблемы с клиренсом будут сделать невозможным использование шпильки, а не болта. Иногда нет места, чтобы проскользнуть большую часть над шпилькой, а часть должна быть вставлена ​​в место сбоку. (Шпилька мешает, не позволяя соскользнуть часть на место сбоку.) Но когда вместо болта можно использовать шпильку, шпилька приведет к большей прочности крепежа, чем болт.

    Технический совет: Как снять сломанный болт двигателя

    В случае сломанного болта выпускного коллектора сварка — не единственный вариант, но некоторые техники полагаются на этот единственный подход. Мы все знаем, что один подход не подходит для всех приложений, поэтому приложение является драйвером для этого ремонта. Завершение ремонта в минутах или часах зависит от того, какой процесс вы используете для определения приложения.

    Вариант 1. Приварка сломанной шпильки

    Предпочтительным инструментом для этой работы является сварочный аппарат МиГ, но в зависимости от того, где произошел разрыв (в зависимости от области применения: сверху, снизу или заподлицо с цилиндром), может также сделать трюк. Для начала выберите гайку или плоскую шайбу с внутренним диаметром, примерно равным размеру застрявшего резьбового болта. Поместите плоскую шайбу и/или гайку на болт и приварите внутреннюю часть гайки к сломанной вершине болта. Затем используйте гаечный ключ, чтобы снять гайку и болт вместе. Некоторые технические специалисты вообще избегают комбинации шайбы и гайки и просто «выстраивают» сварной шов, создавая специально подогнанный болт, который, как только он окажется над поверхностью головки, можно будет удалить позже. Процесс сварки может быть длительным; остаток необходимо очистить, чтобы сварной шов приклеился, температура должна быть правильной, чтобы избежать сжигания головки, и сталь, к которой вы привариваете, должна быть понята. Например, болты из титанового сплава, используемые в большинстве двигателей с турбонаддувом, требуют гораздо больше тепла для плавления и требуют гораздо большей осторожности. Кроме того, размещение сварочной головки в местах с ограниченным доступом и плохой видимостью представляет собой еще один набор проблем. Наконец, сварка не всегда эффективна на 100%. Как и в случае с другим ремонтом, не существует универсального решения для всех ситуаций.

    Плюсы:
    • Сварка относительно недорогая и может быть быстрой при правильном применении
    Минусы:
    • Требуются глубокие знания в области сварки и теплопередачи
    • Эффективность не на 100 процентов
    • Может занять много времени из-за настройки оборудования, нагрева и охлаждения, а также нескольких попыток
    • Современные двигатели содержат много разнородных металлов, что может сильно затруднить приклеивание сварных швов
    Требуемый опыт:
    • Умеренная – сварка МиГ, металлообработка

    Вариант 2: Высверливание шпильки

    Высверливание сломанной шпильки или болта может быть пугающей задачей для некоторых техников, особенно если болт меньшего диаметра, например, в случае болта выпускного коллектора (8 мм), и холодное напоминание о том, что существует всего несколько тысяч дюйма перемычки из литого алюминия, отделяющей водяную рубашку от болта коллектора. Традиционный метод включает в себя взятие пробойника и создание выемки (или центральной точки) на поверхности сломанного болта, сверление пилотного отверстия от руки, забивание экстрактора, а затем попытку вынуть болт. Даже самый зеленый техник может справиться с этой задачей, однако она может сопровождаться рядом вещей, которые могут пойти не так или создать еще больший беспорядок, чем когда вы начали.

    Наиболее распространенная проблема возникает из-за использования дешевых материалов и готовых сверл, что может привести к сверлению не по центру. Шагающие буровые долота и экстракторы могут сломать и удлинить цикл ремонта, лишив вас производительности и рентабельности. Наконец, при сверлении свободной рукой и вне центра возникает крутящий момент в центре болта, который увеличивает энергию, необходимую для удаления сломанного остатка, часто превышающую характеристики крутящего момента экстрактора.

    Плюсы:
    • Это гораздо более последовательный и предсказуемый ремонт
    • При наличии подходящего инструмента это может сделать техник с любым уровнем опыта
    • Если место ограничено, это может быть лучшим вариантом, прежде чем снимать всю головку двигателя.
    Минусы:
    • Без надлежащего инструмента сложную работу можно превратить в сущий кошмар
    • Использование дешевых сверл и экстракторов почти всегда приводит к неудачной работе
    Требуемый опыт:
    • Низкий – основная операция сверления

    Опция 3: Специальные инструменты

    Понять приложение. Используйте правильный инструмент для правильного применения, один размер не подходит для всех. Мы в ProMAXX считаем, что эти два подхода (сверление и сварка) можно использовать вместе, и в зависимости от применения они превзойдут все ожидания. Сломанные болты над головкой приварить. Сломанные болты заподлицо или ниже головки, просверлите.

    Что касается специального инструмента, который мы рекомендуем для сверления, попробуйте ProCutter – инструмент для удаления заусенцев.

    Когда болты коллектора нагреваются до высоких температур под воздействием воды с дороги или конденсата, они могут сломаться при малейшем натяжении. Когда эти болты ломаются, это происходит потому, что они на самом деле растягиваются, что приводит к удлинению резьбы. Эта среда часто приводит к тому, что часть резьбы остается позади, фиксируя шпильку в более мягком алюминии головки. Вы должны пойти и очистить мусор, коррозию и частичную резьбу, которые остались, и именно здесь и почему сварка не удастся. Используя ProCutter с его уникальной конструкцией, состоящей из режущей кромки с четырьмя лезвиями, привинченной к оправке, которая крепится к сверлу 1/4 дюйма, вы можете сбить заусенец сломанного остатка всего за пять секунд, подготовив его к извлечению. .

    Сводка

    • Помните, что вы пытаетесь выполнить критический ремонт, который требует точности и возможностей механического цеха на месте ремонта. Используйте правильные инструменты, для правильного применения, от правильного производителя.
    • Выберите надлежащий инструмент для выполнения работы: высококачественный станочный центр, (не разделяемый) прецизионный токарно-шлифованный инструмент.
    • Используйте ввинчивающиеся втулки для сверления и прецизионные направляющие пластины, чтобы инструменты располагались по центру и перпендикулярно поверхности головки блока цилиндров.
    • Обязательно используйте инструмент, который может просверлить цементированный болт с твердостью выше 35 по шкале Роквелла «c», Rc35.
    • Если вы собираетесь использовать экстрактор, избегайте левосторонней конической формы. Все, что они делают, это удлиняют ремонт, деформируя сломанный болт, вдавливая его в головку. Они также поворачиваются только против заусенца влево. Выберите прямой съемник со шлицами, который не расширяет и не деформирует шпильку или болт в головке. Затем поверните шлицевой прямой съемник сначала по часовой стрелке, чтобы разблокировать шпильку, а затем против часовой стрелки, чтобы снять ее.
    • Другой вариант, который мы в ProMAXX зарегистрировали как товарный знак для удаления сломанных болтов двигателя, — это удаление без экстрактора, при котором вообще не требуется экстрактор. Просто просверлите, коснитесь и готово.

    Информация предоставлена ​​ProMAXX

    Как удалить сломанные болты

    Как удалить сломанные болты | Partzilla.com Ваш JavaScript отключен. Этот сайт требует JavaScript.



    Варианты доставки и скорость доставки могут различаться в зависимости от местоположения

    Войдите в систему



    или введите почтовый индекс

    Эл. адрес * Пароль *


    РЕМОНТ И РЕМОНТ


    ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ


    ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ


    РУКОВОДСТВА


    ПОЛЕЗНЫЕ СОВЕТЫ

    ВСЕ

    АРТИКУЛЫ СМОТРЕТЬ ВИДЕО О НАС МАГАЗИН ЗАПЧАСТЕЙ СВЯЖИТЕСЬ С НАМИ

    Удаление заклинившего, поврежденного или сломанного болта требует прежде всего одного очень важного инструмента: терпения. Попытка удалить заклинивший, поврежденный или сломанный болт может быть невероятно неприятной.

    Посмотрите видео выше, чтобы убедиться в этом! Тем не менее, следующие методы рекомендуются для того, чтобы иметь гораздо больше шансов на успешное удаление мешающей застежки.

    Подготовка заевших поврежденных или сломанных болтов

    Очистка болта. Удалите как можно больше следов коррозии, грязи, масла и жира. Используйте проволочную щетку и, при необходимости, каплю средства для чистки контактов .

    Проникающее масло/смазка. Нанесите проникающее масло на заевшую резьбу. Проникающее масло  или смазка действует как мягкий растворитель, разрушающий часть коррозии внутри резьбы. Он также проникает глубоко в резьбу и действует как смазка, облегчая снятие гайки. Чем дольше вы оставляете проникающее масло внутри, тем меньше вероятность скругления головки гайки или срезания резьбы. Оставьте проникающую смазку как минимум на несколько часов, повторно нанося ее по мере ожидания.

    Удар по болту. Ударьте молотком прямо по головке болта, чтобы ударить по резьбе и освободить ее.

    Удаление заклинивших болтов

    Ударный инструмент.  Ударный инструмент обеспечивает мощное и резкое сочетание прямого удара и вращения болта, который может вырвать резьбу.

    6-гранная головка.  Используйте шестигранную головку или гаечный ключ для контакта с каждой стороной головки болта, а не только с углами, чтобы приложить большее усилие к самой толстой части болта. Также меньше вероятность того, что головка или гаечный ключ закруглят углы.

    ПРИМЕЧАНИЕ: Не используйте 12-гранные головки и гаечные ключи.

    Сиденье с гнездом. Убедитесь, что головка или ключ полностью сидят на болте, чтобы свести к минимуму вероятность соскальзывания головки с болта. Это оптимизирует вращательное усилие, прилагаемое к головке болта. Будьте осторожны при ослаблении болта, чтобы не срезать застежку. Если вы чувствуете, что он порвется, прекратите попытки ослабить его. Вместо этого попробуйте слегка затянуть и ослабить болт, так как его движение вперед и назад может медленно ослабить резьбу.

    Тепло. Используйте бутановую горелку , чтобы нагреть болт, затем быстро охладите его водой и попробуйте снять. Когда болт нагревается и остывает, он расширяется и сжимается, чего может быть достаточно, чтобы освободить заевшую резьбу.

    ПРИМЕЧАНИЕ: Никогда не используйте горелку вблизи легковоспламеняющихся деталей, таких как топливопроводы или баки, а также пластиковые или резиновые прокладки и втулки.

    Размыкатель. Для более крупных болтов, у которых меньше шансов срезаться, используйте ломающую планку, которая прикладывает больший крутящий момент к болту, чтобы вырвать его.

    Ударный гайковерт. Ударный гайковерт придает сильное вращательное усилие болту, а также серию резких толчков, которые помогают его вырвать. Как и в случае с ломаной планкой, ударный гайковерт лучше всего использовать для больших болтов, которые с меньшей вероятностью будут срезаны.

    Шлифование головок болтов. Если болт прикреплен к гайке на другом конце и удаление головки болта позволит удалить оставшийся стержень болта и гайку, используйте угловую шлифовальную машину, чтобы полностью выточить головку болта.

    Удаление поврежденных болтов

    Нарезание канавки. Вырежьте канавку в верхней части болта ножовкой или дремелем. Используйте отвертку, чтобы удалить болт.

    ПРИМЕЧАНИЕ: Этот метод может работать с болтами со снятыми головками, но вряд ли будет работать с болтами, которые также заедают.

    Обрезка новых кромок. С помощью ножовки или небольшого режущего инструмента отрежьте плоские кромки с обеих сторон головки болта, затем с помощью разводного ключа зажмите болт и поверните его.

    Приварка к гайке. Приварите гайку к поврежденной головке болта. Дайте сварному шву остыть и с помощью торцевой головки снимите комбинацию гайки и болта.

    Удаление срезанных болтов

    Экстрактор для болтов. Просверлите отверстие в центре болта, затем вставьте съемник для болтов . Возможно, вам придется просверлить пару более широких отверстий в болте, чтобы экстрактор подходил. Когда вы вбиваете экстрактор болта в отверстие, экстрактор будет вращать болт изнутри и медленно извлекать его.

    Сверление. Просверлите отверстие в центре болта. Продолжайте увеличивать диаметр отверстия, пока не высверлите заевшую резьбу болта и его корпуса. Затем сделайте новую резьбу внутри корпуса с помощью метчика . Недостатком этого метода является то, что новая резьба будет иметь больший диаметр, чем исходная. Если вы хотите, чтобы резьба оставалась того же диаметра, рассмотрите возможность использования следующего метода:

    Резьбовая вставка. В комплект резьбовых вставок входят сверла точного размера и инструменты для резьбонарезания, которые вам понадобятся. Высверлите заклинивший болт и резьбу корпуса. Ударьте по корпусу, затем ввинтите резьбовую вставку в корпус. После установки вставка обеспечит резьбу того же диаметра, что и другие в корпусе.

    Предотвращение заедания или поломки болтов

    Небольшой уход должен поддерживать болты в хорошем состоянии и облегчать их снятие при необходимости. Никогда не затягивайте болты слишком сильно и всегда затягивайте их до нужного значения с помощью динамометрического ключа. Применить противозадирная смазка для резьбы болтов.

    ПРИМЕЧАНИЕ. Противозадирная смазка рекомендуется только для определенных типов болтов и крепежных деталей. Обратитесь к руководству по обслуживанию вашего автомобиля, чтобы узнать, рекомендуется ли использовать противозадирную смазку для конкретного болта.

    Наконец, краска защищает головку болта от влаги и коррозии. Недостатком является то, что краску придется удалять всякий раз, когда необходимо снять болт.

    Aftermarket

    Очиститель контактов Pro-Enviro – 19 унций.

    Вторичный рынок

    Профессиональный 1/2 дюйма. Drive Impact Driver

    Aftermarket

    Anit-Seize Lubricant — 4 унции.

    кузов

    Уголок механиков: Извлечение сломанного болта – Progressive Dairy

    Единственное, что вызывает больший стресс, чем ржавый заклинивший болт, – это тошнотворное чувство, которое вы испытываете, когда слышите хлопок, за которым следует удаление только части болта или винта. Что теперь? Что ж, немного терпения и подходящие инструменты, и вы сможете извлечь этот злобный кусок металлолома и ехать дальше.

    Энди Овербай

    Агент расширения | Кооперативное расширение штата Вирджиния

    Энди Овербей имеет докторскую степень. получил образование в области сельского хозяйства и более 40 лет занимается молочным и фермерским хозяйством…

    Эл. с некоторыми советами о том, как не сломать их в первую очередь. Впервые я сломал болт, когда мне было 16. Я был так горд, что впервые заменил тормозные колодки на своей машине. Я подтягивал суппорты на первом наборе и, чтобы сэкономить время, использовал папин ударный гайковерт. Нетрудно представить, что произошло дальше.

    Ага… Я перетянул маленькую козявку и “хлопнул” – снес ей голову. Я хорошо это помню; Хуже всего было не сломать болт, а рассказать, а затем показать папе, что я сделал. Это превратилось в большую работу, чем я ожидал, но я усвоил ценный урок. Есть такая вещь, как слишком большой крутящий момент.

    Терпение — настоящее достоинство, когда имеешь дело с упрямым болтом. Замачивание болта в проникающем масле или нагревание болта горелкой может очень помочь. Пенетранты похожи на смазочные материалы, но предназначены для ослабления коррозионных или ржавых соединений.

    Существует множество пенетрантов, и все они делают большие заявления, когда дело доходит до разборки. Некоторые из них более надежны, чем другие, но я оставлю это на ваше усмотрение, чтобы решить, что лучше в вашей книге.

    Реклама

    Масла и смазки во многих случаях могут выступать в качестве пенетранта, но специальный пенетрант разработан специально для ослабления гаек и болтов. Ингредиенты не только впитываются, как масло, но и содержат химические вещества, разъедающие коррозию, из-за которой гайка или болт заедают.

    И наоборот, никогда не пытайтесь смазывать что-либо пенетрантом; они так не прилипают, и вы действительно можете добиться противоположного долговременной смазки.

    ОК, профилактика вылетела из окна, когда болт сорвался. На самом деле существует несколько различных способов удаления сломанных болтов и винтов. Какой метод вы используете, зависит от местоположения болта и инструментов, которые у вас есть под рукой. Первый шаг – оценить ситуацию и выбрать метод, который проще всего реализовать.

    Если застежка торчит из металла, ваша проблема может заключаться в том, чтобы выровнять сторону болта с помощью шлифовальной машины, нагреть металл для удаления ржавчины, прикрепить пару плоскогубцев к болту и повернуть негодяй.

    Конечно, полезно предварительно обработать крепежный элемент проникающей смазкой, но опять же имейте в виду, что эффект не мгновенный. Может потребоваться несколько часов, чтобы масло впиталось достаточно глубоко, чтобы быть эффективным. В большинстве случаев мне не везет, чтобы иметь достаточно большую часть, чтобы ухватиться за сломанный болт, поэтому должен начинаться второй этап.

    Подготовка видимой поверхности сломанной застежки – наша следующая задача. Если возможно, попробуйте отполировать верхнюю часть болта шлифовальной машиной, чтобы получить гладкую, прямую поверхность для работы. Независимо от того, дойдете ли вы до поверхности болта с помощью шлифовальной машины, следующим шагом будет использование кернера, чтобы сделать выемку или углубление в центре болта, чтобы ваше сверло не «гуляло», когда вы сверлите болт.

    Одна вещь, которую вы могли бы рассмотреть, это набор сверл для левшей. Эти биты такие же, как и традиционные биты, за исключением того, что они обрезаны назад. Подбираем биту, левостороннюю или нет, меньше диаметра болта, но достаточно большую, чтобы не сломать сам болт, и начинаем. Опять же, если нам повезет, болт может вывернуться до того, как сверло полностью пройдет через болт. Тем не менее, целесообразно ввести в отверстие резьбовой метчик, чтобы выпрямить и очистить резьбу в отверстии.

    Если у вас нет левосторонних сверл, у вас должен быть набор для облегчения сверления. Это маленькие закаленные удила с закрученными канавками, расположенными влево. Верхняя часть каждой биты имеет квадратную форму, чтобы ее можно было поворачивать с помощью гаечного ключа. Биты имеют коническую форму, поэтому несколько размеров в комплекте подходят для большого диапазона размеров болтов.

    Процедура заключается в том, чтобы просверлить сломанный вал на короткое время, вбить в отверстие подходящее быстросъемное сверло, пока оно не заклинит, а затем вывернуть его с помощью разводного ключа. (Если у вас есть один из наборов метчика, вы можете выбрать рукоятку метчика, чтобы повернуть быстросъемную насадку.)

    Если все эти методы не помогли удалить сломанный болт — да, такое случалось много раз за эти годы — тогда единственный выход — полностью высверлить его, что означает высверливание сопрягаемой резьбы в том месте, где был болт. пристегнут. В этом случае вам придется вставить в отверстие новую, большую резьбу и найти больший болт для использования в этом месте.

    Нельзя использовать болт большего размера из-за специфической посадки или внешнего вида? Что ж, в таких случаях вы можете приобрести комплект Helicoil. Helicoil — это готовый переходник с резьбой, который ввинчивается в большее отверстие, на которое вы нарезали резьбу. Переходник имеет собственную внутреннюю резьбу оригинального размера, поэтому можно использовать соответствующий крепеж. Наборы Helicoil доступны везде, где вы найдете простые наборы (в хороших хозяйственных магазинах, магазинах инструментов, в Интернете и т.

  • Добавить комментарий

    Ваш адрес email не будет опубликован.
