Настольный электролобзик своими руками

В последнее время меня очень заинтересовало занятие выпиливание лобзиком, даже не знаю с чего бы это. Началось всё с того, что мне понадобилось вырезать несколько шестерёнок из фанеры...

И пошло поехало. Сначала я выпиливал шестерни вручную, потом подумал, качать мышцу ручным лобзиком это конечно хорошо, но ведь если автоматизировать процесс, то будет гораздо быстрее!

Итак, для начала познакомьтесь, это ручной лобзик для художественного выпиливания.

(все фотки в этой статье найдены в Интернете)

Чтобы пилить нужны пилки, они тонкие как проволока, с острыми зубчиками. Раньше такие пилки продавались в пачке по 50 штук., недавно зашёл в магазин, так эти "бисьмесьмены" их поштучно начали продавать. За вечер можно поломать пару штук таких пилок.

Для выпиливания нам также понадобится специальный столик, это может быть доска с конусной прорезью, прикрученная к столу шурупами или струбциной.

Для удобства крепления пилок в станок лучше использовать специальное приспособление, которое будет сжимать контур лобзика, так вы спокойно поменяете пилку без усилий. С помощью деревянного эксцентрика происходит сжатие.

А теперь про автоматизацию. На следующем фото вы видите настольный электролобзик заводского типа, в Интернете можно найти море различных модификаций. Стоит эта вещь не очень дорого, но даже если очень захотеть в своём городе мне такого не найти, да в принципе и не к чему.

Промышленные станки это конечно хорошо, но я вероятно попользуюсь им пару месяцев и заброшу это занятие, да и вообще подобный станок как я узнал можно с лёгкостью собрать самому из фанеры и деревянных брусков.



На следующем фото использован промышленный ручной электролобзик и пружина для возврата пилки.

Итак, мы можем без проблем собрать настольный электролобзик своими руками в домашних условиях. Я лично так и сделал, но у меня конструкция особая, в этой статье фотографий моих нет, но я обязательно выложу, а также видео в работе.

Чертежи самодельного электролобзика, хотя многое что тут начерчено можно переиграть на свой вкус.


Схема принципа работы электролобзика.

modelmen.ru

Чудо-лобзик для выпиливания - твойдомстройсервис.рф

Поделки мастеров, выполненные электролобзиком, выглядят изящно и стильно. В умелых руках обычный инструмент превращается в чудо лобзик, с помощью которого создаются невероятные шедевры. Художественное выпиливание может быть просто хобби или профессиональной деятельностью, потому что изделия ручной работы ценятся всегда. Об особенностях чудо лобзика и порядке выполнения интересных поделок пойдет речь далее.

Характерные особенности электролобзика

Чудо лобзик обеспечивает удобное выпиливание линий на деревянной основе, этому способствует узкое отрезное полотно. Для работы по дереву больше пригодится ленточная пила, а вот выпиливание из фанеры лучше получается чудо лобзиком. Основные достоинства инструмента заключаются в следующем:

  • Аккуратное выпиливание деталей, линия среза выходит достаточно гладкой, не требующая шлифовки.
  • Благодаря наличию в чудо лобзике узкого полотна, доступно выпиливание острых углов и мелких деталей.
  • Обработкавнутренних пазов начинается с отверстия, подготовленного сверлом № 3.

Относительно технических характеристик чудо лобзика, отмечаются такие черты:

  • Легкое натягивание и фиксация полотна.
  • Процесс выпиливания значительно легче, нежели ленточной пилой.
  • Выпиливание чудо лобзиком практически не создает угрозы получения травмы.
  • Инструмент не требует частой регулировки.

Существует несколько параметров, на которые следует ориентироваться при выборе чудо лобзика для выпиливания:

  • Основным является вместимость, этот показатель свидетельствует о величине между задней стенкой и режущим полотном. Существуют чудо лобзики с величиной от 12 до 26 дюймов.
  • Толщина материала, который способен обработать инструмент.
  • Количество ходов за 1 минуту.
  • Высота хода пилки.

Для выпиливания сложных элементов из фанеры в чудо лобзике используется два вида пилок, выполненных из стали.

Совет! Новичкам лучше тренироваться на полотне с крупными зубчиками, предназначенном для толстой фанеры. Также его применяют для изготовления разделочных досок. Мелкие зубчики на тонкой пилке позволяют выпилить филигранные элементы поделок из тонкой фанеры.

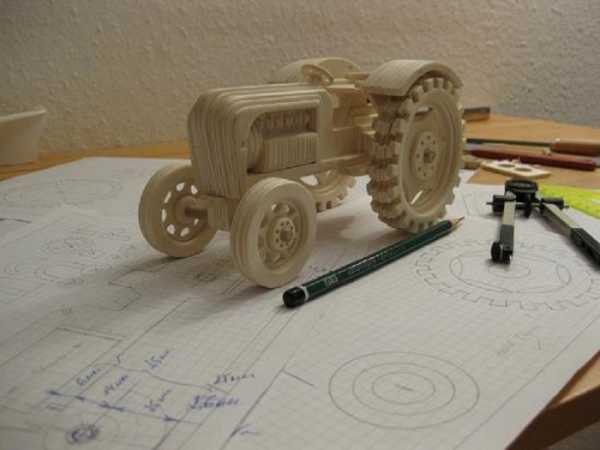

Результат работы профессионала высшего класса представлен на фото:

Подготовительные шаги

Выпиливание чудо лобзиком требует от мастера кропотливого труда, развивает усидчивость и терпение. Первоначально следует позаботиться об организации рабочего места. Обязательные условия для комфортной работы – качественная вентиляция и освещение. Частный дом предоставляет больше возможностей выбора подсобного помещения, в городской квартире подойдет застекленный балкон.

Вторым важным этапом является приобретение материала.Качественная фанера снижает риск расслаивания детали или появления трещин при выпиливании чудо лобзиком. Вторая причина нарушения целостности материала – неправильно подобранное полотно или непрофессиональные действия. Для выпиливания поделок предназначается фанера толщиной 3-4 мм. Предотвратить расслоение помогут следующие действия:

  • В зависимости от площади обрабатываемой поверхности разведите нужный объем смеси из воды и клея ПВА. Для небольших участков достаточно 2 столовые ложки воды и несколько капель клея.
  • После тщательного размешивания раствор наносится кистью на заднюю стенку заготовки из фанеры в 2-3 слоя.
  • Материал оставляют до полного просушивания.

Замечание! Клеевой раствор успешно заменит мебельный или паркетный лак.

Перед выпиливанием чудо лобзиком фанеру требуется зачистить. Сколы, микроскопичные трещинки, темные следы от сучков удаляют наждачной бумагой различной зернистости. Придать поверхности максимальную гладкость способствует зачистка фанеры против волокон. Сначала работают бумагой средней зернистости, финальные штрихи наносят мелкозернистой наждачной бумагой. Полное отсутствие заусенцев позволяет перейти к основным этапам работы.

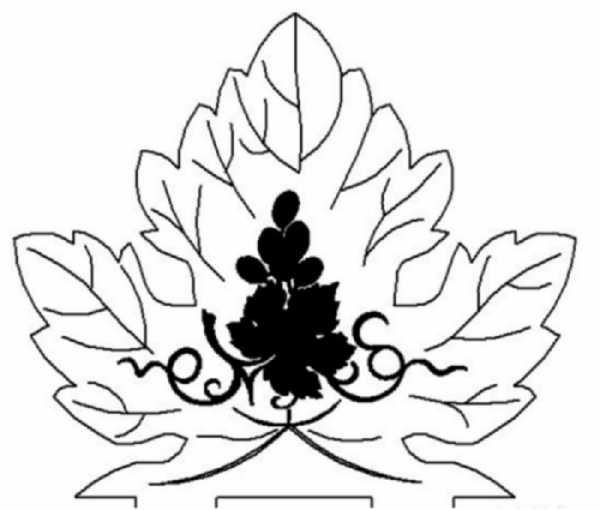

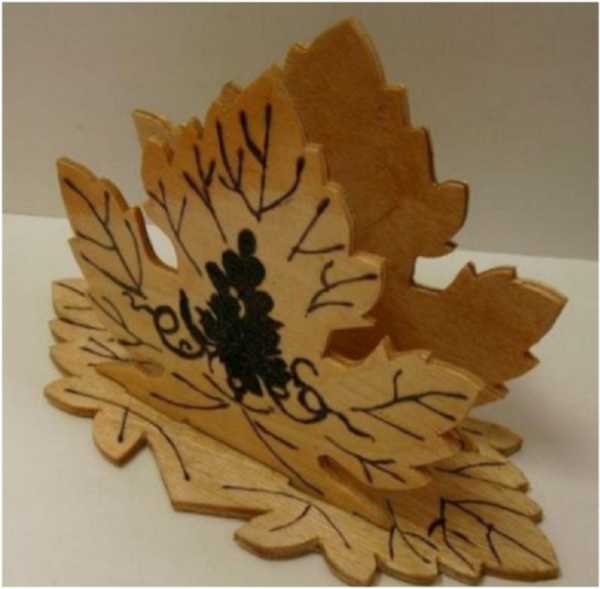

Простой пример поделки для начинающих представлен ниже:

Процесс создания поделок

Подготовка чертежа, выпиливание чудо лобзиком, сборка деталей и декоративная отделка – ключевые шаги по созданию оригинальных поделок.

Перевод чертежа

Грамотно выполненный чертеж обеспечит быструю сборку готовых элементов в единую фигуру. В противном случае после кропотливого труда чудо лобзиком есть риск столкнуться с проблемой несовпадения пазов и необходимостью переделки отдельных деталей. Чертежи поделок можно взять из этой статьи или попробовать создать уникальный образец для выпиливания. После распечатки или рисования на бумаге, чертеж переносят на фанеру одним из удобных способов. В первом случае чертеж закрепляется кнопками на фанере и копируется при помощи ручки и линейки.

Для выпиливания поделок чудо лобзиком может пригодиться технология термо переноса тонера с бумаги на фанеру:

  • Подбирается материал с низким коэффициентом удержания тонера (по типу глянцевой бумаги).
  • В настройках принтера выбирается качественная печать для попадания большего количества тонера. Процедура выпиливания чудо лобзиком в этом случае облегчается.
  • Распечатанное изображение прикладывают лицевой стороной к фанере и обрабатывают утюгом. Для формата А4 достаточно одной минуты. Вместо утюга подойдет строительный фен.
  • После остывания бумаги ее удаляют. Если есть пробелы в очертаниях эскиза для выпиливания чудо лобзиком, их дорисовывают карандашом.

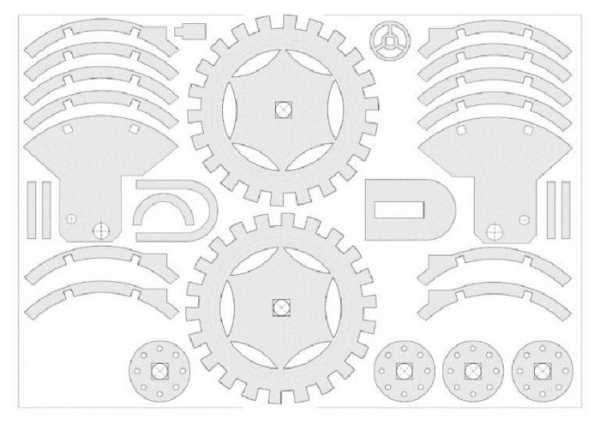

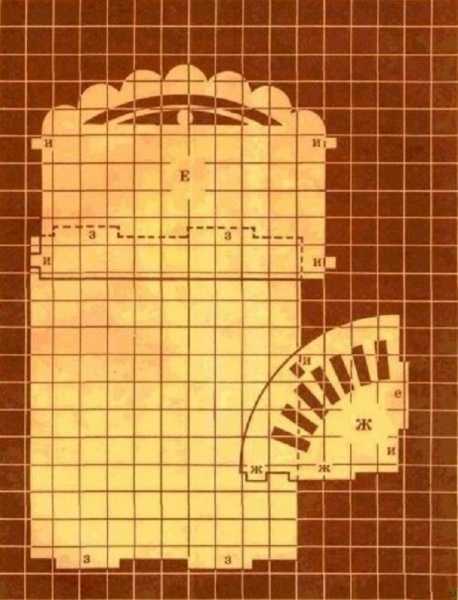

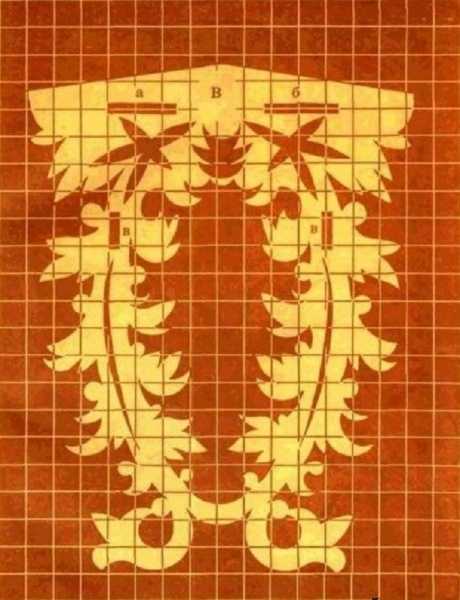

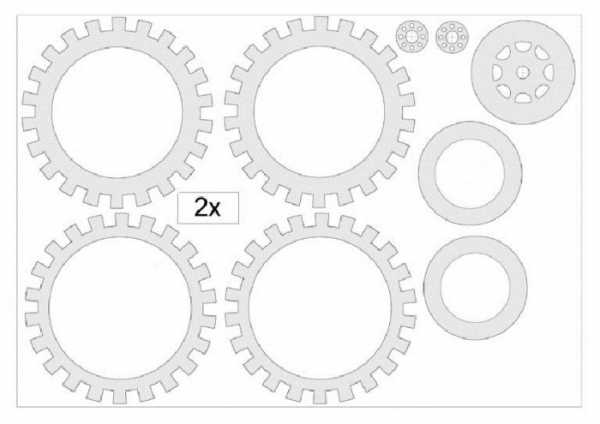

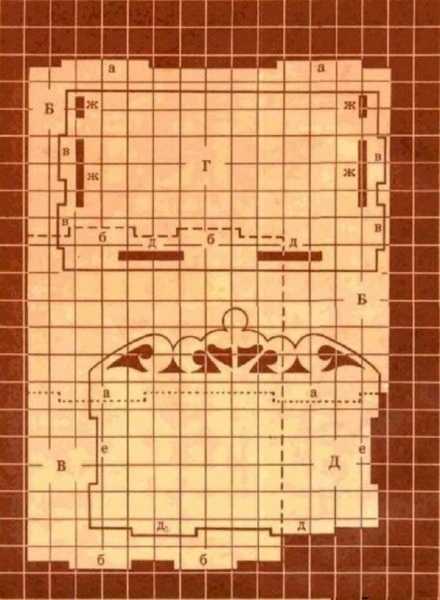

Далее представлен еще один простой чертеж для новичков, желающих освоить художественное выпиливание с помощью чудо лобзика.

Оформление отверстий и выпиливание

Выпиливанию внутренних пазов чудо лобзиком предшествует оформление отверстий. Процесс включает следующие шаги:

  • Подготовить дрель с диаметром сверла 3 мм или шило соответствующих размеров.
  • Инструмент располагают посередине паза и проделывают отверстие.
  • Рабочий стол рекомендуется предварительно защитить дощечкой.
  • Наличие помощника только приветствуется.

Чтобы оформить чудо лобзиком внутренние пазы, пилочка вставляется в отверстие и закрепляется в верхней части инструмента. После обработки небольшого участка порядка 2 см проверяют ровность выпиливания. При некачественном срезе полотно лучше сменить более подходящим экземпляром. Если срез получился недостаточно ровным, попробуйте исправить недостатки плоским напильником.

Важно! Соблюдайте нормы безопасности, не допускайте попадание под пилку пальцев.

Зачистка деталей

По завершению выпиливания чудо лобзиком небольшие сколы на обратной стороне деталей зачищаются наждачной бумагой. Также подготовленные элементы поделки нуждаются в шлифовке. Ребра и задняя часть деталей сначала обрабатываются бумагой средней зернистости, на завершающей стадии применяют мелкозернистую шкурку. Внутренние пазы, вырезанные с помощью чудо лобзика, удобно зачистить закругленным напильником. Стремитесь к полному отсутствию неровностей и заусенцев по окончании выпиливания.

Достигнув желаемого результата, переходят к сборке деталей поделки, подготовленных чудо лобзиком. Интересный чертеж для выпиливания и фото полочки представлены ниже:

Заключительный этап

После сборки и подгонки всех деталей поделки переходят к склеиванию с использованием клея ПВА или «Титан». В зависимости от конструкции, многослойные элементы рекомендуется плотно обвязать прочной ниткой и оставить на просушку. Процесс длится не более 15 минут. Пример сложного для выпиливания чудо лобзиком изделия представлен далее на фото и чертежах:

Добавить декоративности позволяет выжигание узоров на отдельных элементах поделки. Предварительно рисунок наносят карандашом, после чего работают с электровыжигателем. Ажурная ваза для конфет станет достойным украшением стола:

Выпиливание чудо лобзиком – занятие кропотливое. Чтобы изделие прослужило длительное время, оно нуждается в декоративной обработке. Сохранению первозданной красоты природного материала способствует покрытие лаком по дереву. Для работы понадобится качественный состав лака и удобная кисть для клея. Стремитесь, чтобы на поделке не оставалось царапин и видимых разводов. При выпиливании чудо-лобзиком фигур животных или моделей механизмов, иногда прибегают к фрагментарному покрытию изделия красками. Этот прием приближает поделку к оригиналу.

В отдельных случаях для декоративной обработки применяют:

  • акриловые краски, процесс высыхания которых длится от 6 до 8 часов;
  • гуашь;
  • акварельные краски.

Совмещая на кисти два-три тона, можно получить интересные цветные переливы.

Как видите, выпиливание чудо лобзиком – увлечение творческое, позволяющее раскрыться таланту мастера в полной мере.

  • Как выбрать шуруповерт «Hitachi»

  • Как выбрать дровокол

  • Как выбрать стамеску электрическую

  • Как выбрать ленточную шлифмашину

xn--b1aafeqcbxpcbxdjdebh.xn--p1ai

Пилки для выпиливания


Пилка для лобзика используется для выпиливания сложных контуров из фанеры или другого подобного листового материала. Пилка изготавливается из стали и в выпиливании имеет два вида:
Толстая — с крупными зубчиками
Тонкая — с мелкими зубчиками.

Пилка с более крупными зубчиками и большим размером предназначена для выпиливания толстой фанеры. Если вы новичок в выпиливании, то толстая пилка для вас. Толстой пилкой гораздо удобнее выпиливать новичкам и с ней можно быстро научиться выпиливать. С такой пилкой удобно выпиливать разделочные доски из толстой фанеры.

Мелкая пилка с более мелкими зубчиками предназначена для выпиливания тонкой фанеры. Такие пилки более закаленные, можно выпиливать более твердый материал даже металл. С мелкой пилкой удобно выпиливать как мелкие детали, так как крупные. С ней можно выпиливать толстую фанеру, но если вы новичок в выпиливании, то лучше этого не делать, пилка сломается. Мелкая пилка более прочная и нагревается медленнее, чем толстая пилка.

Когда я только начинал выпиливать лобзиком, то выпиливал толстой пилкой. Со временем перешел на тонкую пилку, с которой выпиливать мне доставляло одно удовольствие. Тонкой пилкой пользуются мастера в выпиливании.

Пилками пилят в одном направлении — сверху вниз. Поэтому надо обращать внимание на положение зубьев пилки при закреплении ее в лобзике.

Пилка в лобзике обязательно должна быть натянута. Сначала закрепляем один конец пилки в лобзике. Затем, немного отведя концы лобзика, закрепляем второй конец пилки. Сожмите лобзик и закрепите пилку зубчиками вниз.

Пилка обязательно должна располагаться вертикально. Левой рукой придерживаем и поворачиваем фанеру, а правой двигаем вверх-вниз пилку, стараясь не нажимать на нее слишком сильно. При пилении на линии рисунка образуется горка опилок. Время от времени стряхивайте ее, наклонив фанеру в бок. Ни в коем случае не сдувайте опилки, они могут попасть в глаза.

Пилки очень тоненькие — они могут согнуться и сломаться. Поэтому нельзя допускать, чтобы деталь висела на пилке.

Закончив работу, пилку надо вынуть из верхнего конца лобзика — не оставляйте ее в натянутом состоянии.

При выпиливании вам придется часто поворачивать заготовку, для этого необходимо сделать несколько пропилов на одном месте, поворачивая при этом фанерный лист вокруг пилки. Так вы сделаете небольшое расширение пропила, и пилку можно будет повернуть в нем под другим углом.

Бывает и такое что пилка застревает в фанере, и вы не можете сдвинуть ее с места. В этом случае необходимо вынуть пилку из пропила — это делается пилящими движениями, но в обратную сторону. Для того чтобы продолжить выпиливать без всяких проблем нужно вытащить пилку из фанеры либо попробовать сдвинуть ее с места. Но сдвинуть с места сложно. Если вы выпиливаете уже несколько лет, то можете попробовать сдвинуть с места, делая короткие движения вверх и вниз, но ни в коем случае, не резкие движения. Так вы только сломаете пилку или погнете. Лучше медленно и аккуратно. Если в выпиливании вы новичок, то лучше всего раскрутить верхний винт лобзика и слегка потянуть лобзик вниз взяв его за ручку. После того как вынули пилку из пропила необходимо выпрямить ее если она немного искривлена. Для этого положите пилку на твердую поверхность и легкими ударами выпрямляйте пилку при помощи молотка.

Пилки для лобзика с двойным зубом используют для пиления крупных заготовок из древесины твердых и мягких пород.

Когда покупаете пилки, прежде смотрите на качество пилок, а именно на их зубчики. Пилка не должна быть мягкой. Она не должна легко сгибаться. Качественная пилка должна быть твердой и с очень острыми зубчиками.

chudo-lobzik.ru

Выпиливание лобзиком из фанеры: советы для начинающих

Красивые и оригинальные узоры на различном материале может создать каждый, если следовать определенной технологии выпиливания. Для создания уникальных изделий не требуется наличие специального или дорогостоящего оборудования. Выпиливание лобзиком из фанеры начинается с шлифовки сырья мелкой стеклянной бумагой, далее создается эскиз рисунка, который переносится на лист фанеры. Вытянутые части узора необходимо переносить так, чтобы они находились вдоль волокон лицевого слоя материала, благодаря чему обеспечивается наибольшая прочность.

Резьба по фанере бывает:

Создавать уникальные и красивые изделия с помощью лобзика можно самостоятельно в домашней мастерской. Для начинающих мастеров необходимо умение пользоваться инструментом и усидчивость.

Подготовка рабочего места

Для того, чтобы подготовить место для работы лобзиком, во-первых, нужно закрепить двумя струбцинами прямоугольную часть столика к краю столешницы. Рабочий вырез «хвоста» необходимо свесить за край рабочего стола и обратить его наружу, поскольку к нему закрепляется заготовка рисунка. Пиление производится в вырезе «хвоста», направление движения инструмента вверх-вниз. Пилка размещается вертикально, направление ее зубцов располагается вперед и вниз.

В ходе работы вам понадобятся следующие инструменты:

  • лобзик;

  • шило с деревянной рукояткой;

  • ручная дрель с набором сверл;

  • набор надфилей;

  • наждачные шкурки;

  • простой карандаш;

  • шаблоны для выпиливания лобзиком из фанеры;

  • копировальная бумага для переноса узора на фанеру.

Стол для выпиливания должен быть столярный, а рабочее место иметь хорошее освещение. Важно соблюдать технику безопасности: защищать глаза защитными очками, а рот респиратором от попадания частиц пыли и опилок. Одевать спецодежду, которая исключает захват лобзиком ее крев. На голове должен быть головной убор.

Перед началом переноса узора на лист фанеры, его необходимо зашкурить, далее застелить копиркой, на нее положить узор и закрепить, его контуры обводятся простым карандашом. Перенесенный рисунок тщательно сверяется с оригиналом, чтобы исправить неточности, лишнее стирается стирательной резинкой.

Подбор лобзика

Воплощение различных творческих идей и задумок на фанере с помощью лобзика можно сделать своими руками. Сначала нужно выбрать инструмент для работы. Вам понадобится ручной лобзик для фанеры, он состоит из рамки с ручкой, верхнего и нижнего винтов между которыми крепится металлическая пилка. Конфигурация зубьев ручного полотна инструмента бывает следующих видов:

  • стандартные - зубья одинакового размера, одинаково направлены и удалены по всей длине;

  • с пропущенным зубом - благодаря меньшему количеству зубьев стружка быстро отводится с поверхности изделия, что уменьшает нагревания и заклинивание;

  • сдвоенные зубья - медленно режут, отводят стружку, создают гладкую линию на поверхности;

  • реверсные пилки - часть зубьев имеет направление вверх, дает возможность уменьшить сколы на обратной стороне заготовки.

Широкий выбор пилок позволяет выбрать наиболее подходящую для определенного типа фанеры. Новичкам подойдет стандартная, поскольку им сложно контролировать ее движения и лезвие может уводить в сторону.  Реверсные пилки выбирать не следует, для работы с ними нужно иметь опыт, а то заготовка будет подпрыгивать, а распил займет много времени.

Выбор фанеры

Существует разнообразный материал для изготовления поделок ручной работы. Наиболее подходящей является фанера для выпиливания от 3 до 10 мм. Виды материала:

  • листы промаркированные ФК производится за счет соединения древесины карбамидным клеем, они безопасны для здоровья человека;

  • марка ФСФ токсична, поскольку изготавливается с применением фенольных смол;

  • БС, ФБС, ФБ - обрабатывается бакелитовым клеем или же покрывается лаком, называется бакелизированной, она имеет привлекательный внешний вид, но не практична при выпиливании.

При изготовлении поделок из фанеры важно учитывать ее сорт, каждый из 5 сортов отличается внешним видом и стоимостью. Для выпиливания подойдет фанера сорта “Е”, на ней не имеются даже малейшие дефекты, она ровная и гладкая без трещин. 1 сорт практически не имеет дефектов, он также подходит для работы. Не стоит брать 2, 3 и 4 - они имеют большое количество трещин и остатков клея.

Подготовка инструмента

С помощью электролобзика можно распиливать любое сырье, данную задачу сможет выполнить новичок в данном деле. Инструмент подключается в электрическую сеть. Электролобзик для фанеры под корпусом содержит рабочие механизмы, а на корпусе размещена ручка для управления инструментом. В передней нижней части размещена пила, лезвие защищено лапкой, которая не дает лезвию отклоняться от цели, благодаря этому линии получаются ровные. Бывают следующие электролобзики:

  • для бытового применения инструмент имеет небольшую мощность 350-500 Вт.  Данный вид подходит для начинающих мастеров по фанере толщиной не более 7 см;

  • профессиональный инструмент, который имеет много насадок и функций, его мощность от 700 Вт, быстро и точно пилит. Работает с древесиной толщиной 130-140 мм.

Перед тем, как приступить к началу работы необходимо проверить целостность кабеля инструмента и подключение к электросети. Выбрать режущее полотно в соответствии с материалом, который будет использоваться. Необходимо убедиться, что разметка на заготовке четкая и ее хорошо видно. Лазерная направляющая, которая входит в некоторую комплектацию прибора позволит четко и быстро разметить заготовку.

Как выпиливать лобзиком из фанеры

С помощью лобзика можно выпиливать любые узоры и рисунки из различного материала. Резьба лобзиком по фанере не требует специальных навыков, этому легко и просто научиться даже новичку в этом деле. При выпиливании ручным инструментом необходимо учитывать то, что он хрупкий, при активном распиле лезвие рвется от усилия и нагрева, требуется иметь в запасе некоторое количество новых пилок.

Для резьбы внутренних контуров применяется специальная дощечка, ею закрывают незадействованные в резьбе детали рисунка, также она защищает стол от порезов и помогает удобно расположить заготовку.  Для приступления к работе с лобзиком следует иметь:

  • фанеру определенного размера, толщины и вида;

  • дрель со сверлом;

  • набор напильников, наждачная бумага для заточки неровных краев;

  • трафареты рисунка;

  • копировальная бумага и карандаш.

Сначала изображение переносится на фанеру. Из бумаги вырезается фигура, прикладывается к материалу и через копирку или с помощью простого карандаша обводится. Контур наносится с тыльной стороны, после изготовлении изделия на нем не будет видно линий.

Резьба начинается с создания внутренних контуров изображения, делаются прорези. При изготовлении большого контура лобзик легко проводит и получаются ровные линии, а при работе с маленьким - возникают сколы и рассечения.

Существуют определенные правила распила электролобзиком:

  • сначала фанера закрепляется в тисках, в таком положении лезвие не должно цепляться за поверхность;

  • инструмент нужно вести вперед по линии;

  • после завершения работы торцы фигуры необходимо отшлифовать наждачной бумагой.

Правила перенесения узора на фанеру аналогичные ручному инструменту. Кривые линии делает пилка с узким полотном, а круг делается с помощью кругореза. На “лыжу” прилаживается направляющая линейка, она способствует созданию разреза параллельно прямой кромке. При изготовлении ажурных узоров необходимо делать отверстия в сырье. Они делаются двумя способами: с помощью дрели или с помощью врезного пиления. Первый способ быстрее и легче, подойдет новичкам.

Изготавливать поделки с помощью электроинструмента не требует физических усилий и на работу уходит меньше времени. Распил ручным лобзиком имеет следующие особенности:

  • материал фиксируется одной рукой, а во втрой необходимо держать инструмент;

  • движение должно быть четко по контуру по направлению вверх-вниз;

  • при несоблюдении правил работы с лобзиком, он может делать кривые линии. Причины данных проблем - наклон инструмента, ослабленное натяжение пилки.

Перед началом работы следует проверить натяжение пилы и крепление ее элементов. Лезвие может застрять, в данном случае нужно вытащить его и сделать линию параллельно испорченной.

Что можно выпиливать из фанеры

Фигурная резка материала является популярной среди декораторов и изготовителей мебели. Для создания сувениров необходимо иметь эскизы готового изделия. Легкие поделки из фанеры лобзиком может изготовить начинающий мастер.Из данного материала можно выпиливать различные предметы и детали интерьера:

  • декоративные деревянные панели;

  • картины;

  • подставки для часов;

  • столешницы;

  • вешалка для ключей;

  • шкатулки;

  • украшения на елку;

  • подставки для салфеток;

  • пазлы;

  • буквы для создания надписей, имен для именинников;

  • разделочная декоративная доска, как украшение кухонного интерьера;

  • поднос;

  • подставка для планшета;

  • абажур на лампу;

  • игрушки лошадки-качалки, до 15 см в размере;

  • подставка для цветов;

  • детский стульчик;

  • подставка для украшений;

  • копилка;

  • подставка для ручек и карандашей;

  • брелки;

  • подставка под горячее;

  • держатель для ниток.

Поделки из фанеры позволяют реализовать любую фантазию и открывают волю для творчества.  Главное выбрать сорт, толщину материала и определиться с эскизом рисунка. Изделия из фанеры раскрашенные и покрытые лаком красиво и стильно смотрятся в любом интерьере. Освоив технику работы с лобзиком можно самостоятельно изготавливать игрушки, сувениры и подарки ручной работы.
