Токарные работы в производстве и промышленности
Периодически на любом производстве или промышленном предприятии случаются те или иные поломки. Иногда в существующем оборудовании выходят из строя оригинальные детали, и, к сожалению, купить именно такие новые детали, не всегда представляется возможным.
С готовыми новыми деталями бывают проблемы с возможностью закупки. Они могли производиться в других регионах или в других странах, и заказать их не во всех случаях бывает выгодно. Часто проще бывает обратиться с этой проблемой на предприятие, в услуги которого входят токарные работы, ремонт и производство различных деталей для оборудования, благо такие предприятия существуют. Заказать на них вышедшую из строя деталь будет гораздо рентабельнее, чем искать новую, выйдет и дешевле, и быстрее.
Выполняются необходимые токарно-фрезерные работы на таких предприятиях по индивидуальному заказу, при наличии необходимого чертежа сломанной детали. Бывают случаи, когда чертежей детали нет, тогда нужно предоставить деталь, которую необходимо заменить. Деталь основательно будет рассмотрена и изучена специалистами и мастерами на предприятии, ими будет самими создан необходимый чертеж, и уже на его основании, по размерам и будет дальше проводиться выполнение токарных работ. Выполненная на заказ предприятием с использованием токарных работ новая деталь — заменитель спасет и ваш остановившийся из-за поломки конвейер.
Может случиться так, что вам надо запустить какой-то давно не работавший станок или механизм. Оказывается, он не запускается, так как не хватает одной очень важной детали, Вероятно, когда то ранее ее сняли для того, что бы починить, но так и не починили, а деталь пропала. Что же делать в таком случае? Если у вас нет ни чертежа, ни сломанной детали, то только токарными работами здесь не поможешь. Осуществить такой ремонт будет довольно затруднительно. Придется обращаться к знающим конструкторам, искать документацию в архивах.
Многие ремонтные предприятия оказывают сейчас услуги по выполнению токарных работ. Ведь в настоящее время существует огромная масса различных предприятий, использующих в своей деятельности импортное или редкое оборудование. Так что заказов бывает достаточно. Созданные на таких предприятиях детали заметно выделяются высоким качеством, обеспечиваемым профессионализмом сотрудников и высоким качеством используемых материалов, из которых изготавливаются заказанные изделия.
Работа токаря занимает большую долю в процессе изготовления деталей из металла для любого производства. Современное производство оснащено станками, которые выполняют наружную и внутреннюю обработку сложных и мудреных заготовок деталей. На токарных станках можно выполнять традиционный набор технологического процесса: точение детали, отрезку лишнего, сверление отверстий, нарезание необходимой резьбы и прочее. В настоящее время существует целый комплекс станков и инструментов, таких, как известные универсальные обычные токарные станки, также токарно-револьверные и токарно-револьверные автоматы, а, помимо этих, токарно-револьверные станки автоматы для выполнения работ и еще резьбонакатные станки.
Использование высокопроизводительного и современного оборудования с числовым современным программным управлением при выполнении необходимых работ позволяет специалисту достигнуть высочайшую производительность и стабильность качества.
В настоящий период работы по металлу являются основополагающим технологическим процессом для производства деталей машин в промышленном производстве.
Высокоточные токарные работы на станках с ЧПУ. 5–7 квалитет. От 1 до 5 рабочих дней
Главная / Высокоточные токарные работы
Одна из основных специализаций «Красный октябрь» – металлообработка. Предприятие оснащено современными станками класса «А», «В», «С» и «П», обеспечивающими минимальное отклонение от заданных размеров (от 0,005 мм — в зависимости от класса точности). Прецизионное оборудование дает возможность выпускать детали практически для всех сфер промышленности: химической, аграрной, машино- и авиастроения, а также многих других отраслей.
«Красный октябрь» предоставляет услуги по выполнению высокоточных токарных работ без ограничения по сложности — по чертежам заказчика или предоставленному образцу. В случае надобности инженеры предприятия подготовят техническую документацию, проконсультируют по выбору материала и параметров изделия.
Особенности высокоточных станков
Принцип работы прецизионного токарного оборудования такой же, как и обычного, но оно оснащено более прочными подшипниками — гидродинамическими и аэростатическими. Другие отличия:
– более эффективный отвод тепла — исключает отклонения геометрии вследствие перегрева металла и его деформации;
– мощная защита от вибраций — для увеличения точности обработки;
быстродействие — в секунду процессор прецизионного станка с ЧПУ обрабатывает огромные массивы данных;
– выше требования к режущему инструменту.
Допуски зависят от конкретной детали и требований к ней. При выборе параметров представители «Красный октябрь» учитывают действующие стандарты и экономическую целесообразность.
Виды погрешностей
Отклонение от заданных размеров зависит от параметров металлообрабатывающего оборудования. Различают следующие виды погрешностей:
– геометрические, на них влияет возможность точного позиционирования и фиксации детали;
– кинематические, от них зависит, насколько точно удастся воспроизвести резьбовые и зубчатые элементы;
– упругие — возникают в результате сил, воздействующих на режущий инструмент и заготовку;
динамические — образуются под влиянием колебаний резцов и детали.
Со временем точность обработки снижается — это объясняется естественным износом мотора, редукторов, движущихся частей станка. Чтобы обеспечить нужную точность, «Красный октябрь» своевременно проводит обслуживание и замену оборудования.
Для заказа токарных работ заполните онлайн-форму или свяжитесь с менеджером. Он согласует сроки выполнения заявки, способ оплаты и доставки.
Прайс лист
Токарная обработка | |
Диаметр заготовки | 2 – 2000 мм |
Длина заготовки | 3 — 6000 мм |
Максимальный вес заготовки | 3000 кг |
Точность | ±0,001 мм |
Стоимость нормо часа | 900 руб * |
*Стоимость работ является ориентировочной и может меняться как в большую так и в меньшую сторону.
Определение, типы, преимущества и недостатки
Что такое токарная обработка? Токарная обработка — это процесс механической обработки, при котором токарный станок используется для вращения металла, в то время как режущий инструмент движется линейно, удаляя металл по диаметру, создавая цилиндрическую форму. Режущий инструмент можно наклонять под разными углами для создания различных форм. Это можно сделать вручную или на токарном станке с ЧПУ. Обработка с ЧПУ обычно используется, когда размеры детали должны быть очень точными.
Что такое поворот?
Токарная обработка — это процесс механической обработки, при котором режущий инструмент перемещается более или менее линейно, в то время как заготовка вращается. Термин «токарная обработка» обычно используется только для создания внешних поверхностей с помощью этого действия резания. Напротив, то же самое существенное режущее действие называется «расточкой» применительно к внутренним поверхностям, таким как отверстия.
Токарная обработка может выполняться вручную на токарном станке, который часто требует постоянного наблюдения со стороны оператора, или на автоматическом токарном станке, который этого не требует. На сегодняшний день наиболее распространенным типом такой автоматизации является числовое программное управление, или ЧПУ.

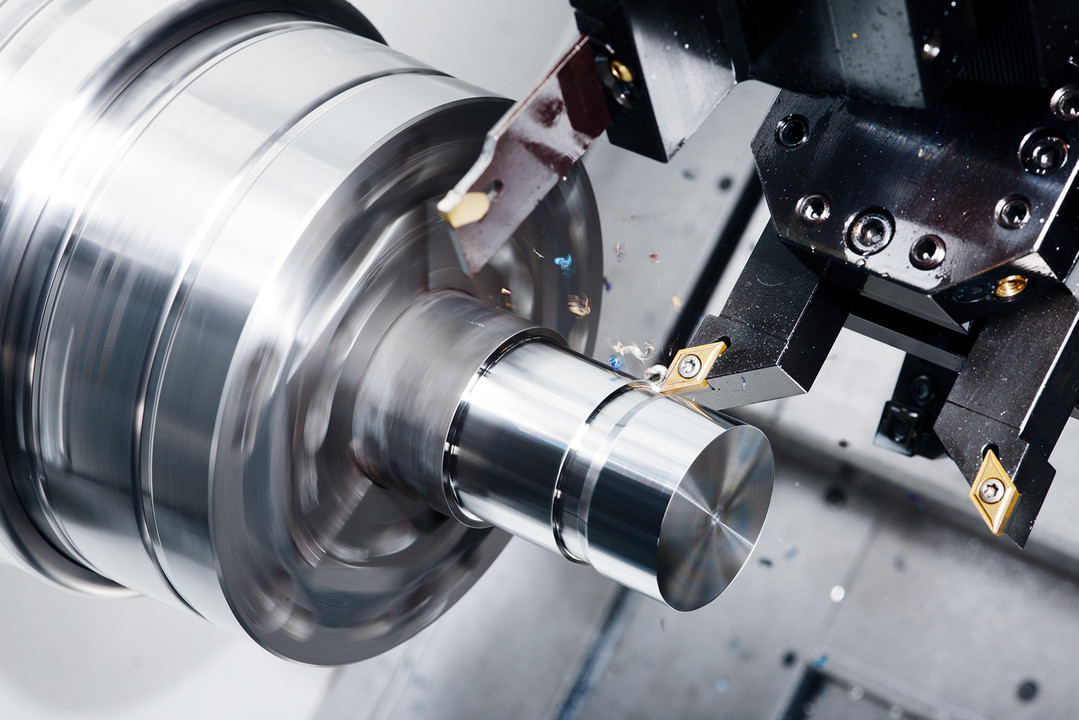

При точении заготовка (кусок из относительно жесткого материала, такого как дерево) вращается, а режущий инструмент перемещается по одной, двум или даже трем осям движения для получения точных диаметров и глубин. Поворот может быть снаружи цилиндра, чтобы иметь трубчатые компоненты различной геометрии.
Деталь, подлежащая токарной обработке, может называться “точеной деталью” или “обработанной деталью”. Для получения дополнительной информации см. нашу статью о типах процессов обработки.
Какие инструменты используются в процессе токарной обработки?
Инструменты, используемые в процессе токарной обработки, включают одноточечные режущие инструменты для удаления материала с вращающейся заготовки и токарный станок или токарный станок. Конструкция токарного инструмента варьируется в зависимости от конкретного применения.
В процессе токарной обработки с ЧПУ также используются токарные станки с ЧПУ или токарные станки. Типы токарных станков, используемых для токарной обработки, включают токарные станки с револьверной головкой, токарные станки с двигателем и токарные станки специального назначения. Токарные станки могут быть ручными или с ЧПУ.
Какие материалы используются для токарной обработки?
Материалы, используемые для токарной обработки, в основном металлы. Эти металлы включают легированную сталь, углеродистую сталь, чугун, нержавеющую сталь, алюминий, медь, магний и цинк. Однако этот процесс также может обрабатывать пластмассовые детали и работать с другими материалами, такими как керамика, композиты, термопласты и реактопласты.
Как работает процесс токарной обработки?
Процесс токарной обработки работает на токарном станке, перемещающем режущий инструмент линейным движением по поверхности вращающейся заготовки, удаляя материал по окружности до тех пор, пока не будет достигнут желаемый диаметр, для обработки цилиндрических деталей с внешними и внутренними элементами, такими как пазы, конусы и резьба.
Токарная обработка использует одноточечные режущие инструменты для удаления материала с вращающейся заготовки. Конструкция токарного инструмента зависит от его применения: доступны инструменты для черновой, чистовой обработки, торцевания, нарезания резьбы, отрезки, формовки, подрезки и обработки канавок.
Какие изделия изготавливаются с помощью токарной обработки?
При токарной обработке получают вращающиеся, как правило, осесимметричные детали со многими элементами, такими как отверстия, канавки, резьба, конусность, ступени различного диаметра и даже контурные поверхности. Изделия, изготовленные полностью путем токарной обработки, часто включают компоненты, используемые в ограниченном количестве, особенно для прототипов, такие как изготовленные по индивидуальному заказу валы и крепежные детали.
Токарная обработка также часто используется в качестве вторичного процесса для добавления или улучшения характеристик деталей, изготовленных другим методом.
Некоторыми примерами изделий, изготовленных с помощью токарной обработки, являются распределительные валы, коленчатые валы, бейсбольные биты, миски, кии, вывески, музыкальные инструменты и ножки столов и стульев.

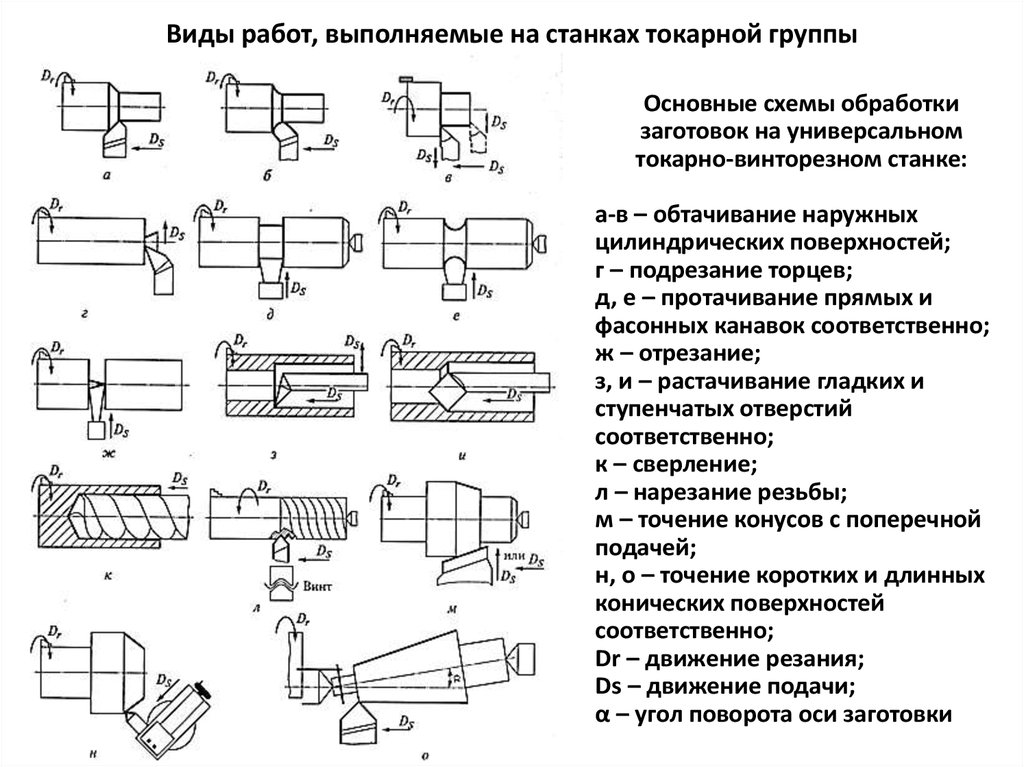

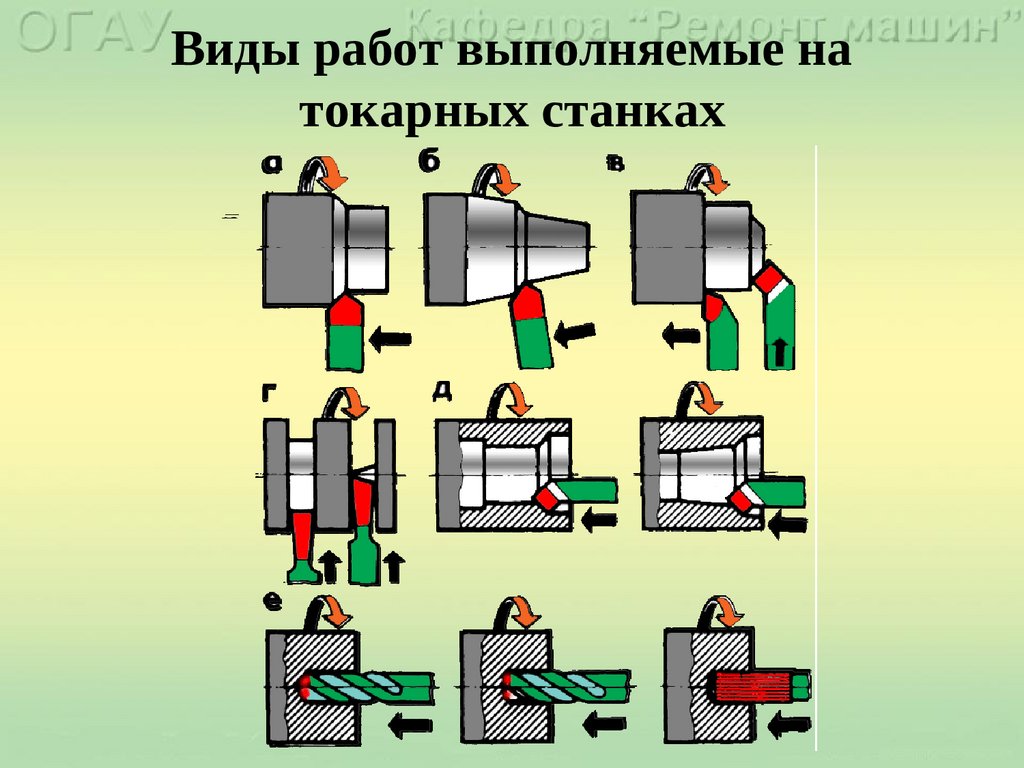

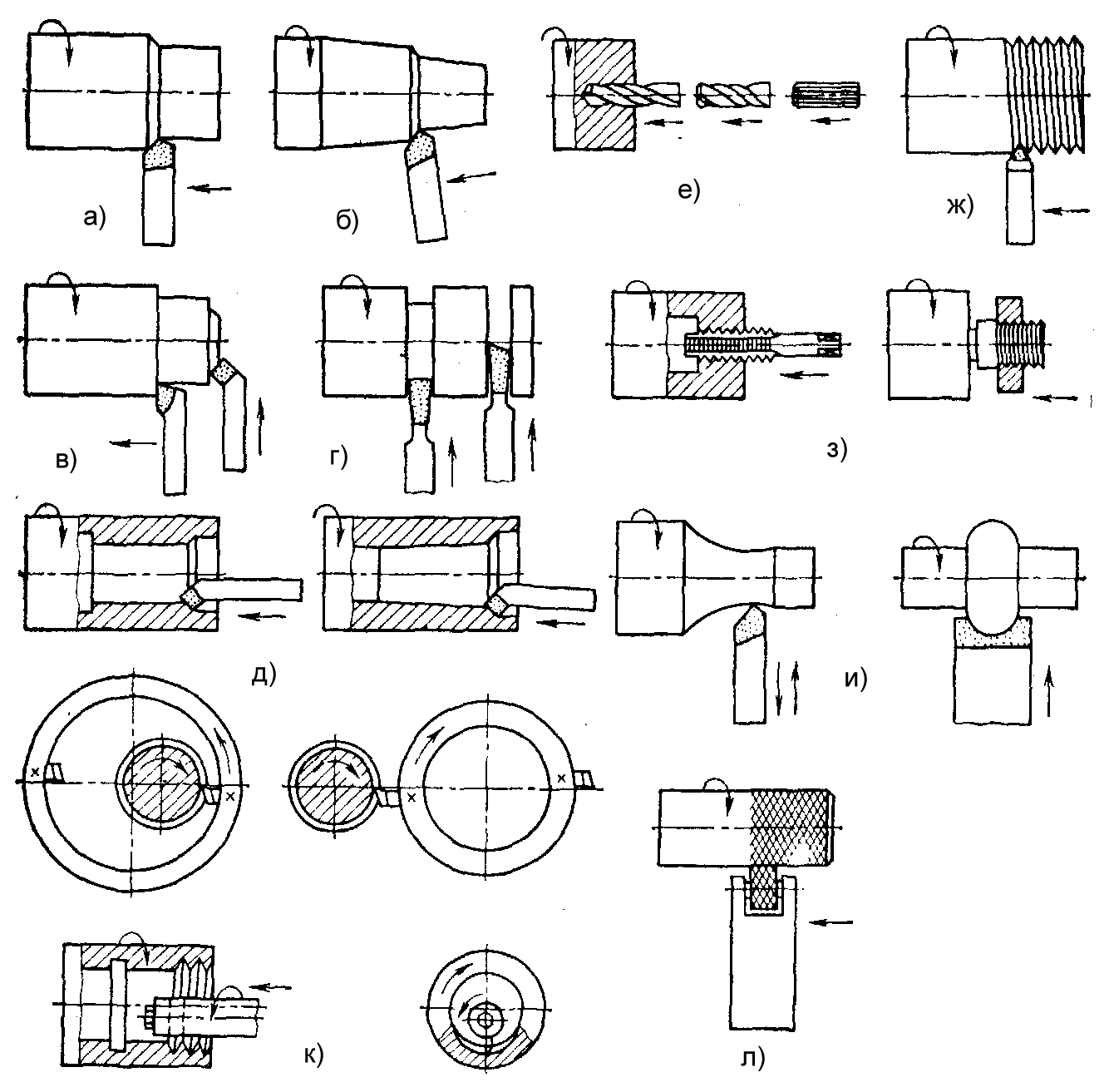

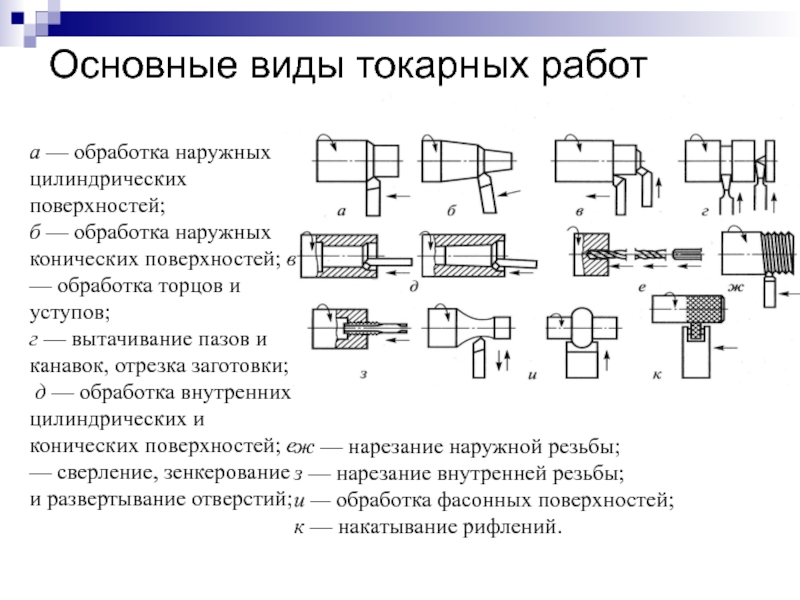

Какие существуют типы токарных процессов?
Прямолинейное точение, также известное как цилиндрическое точение, уменьшает рабочий диаметр равномерным движением, чтобы предотвратить изменение рабочего диаметра резания. Прямое точение часто считается «черновой» операцией, при которой удаляется большое количество материала перед прецизионной резкой.
Коническая токарная обработка позволяет получить цилиндрическую форму с постепенно уменьшающимся диаметром.
Генерация сфер происходит, когда программа создает форму вокруг фиксированной оси вращения или когда специальный полукруглый инструмент используется для уменьшения диаметра до нуля для создания идеальной сферы.
Нарезание канавок выполняется, когда фасонный инструмент вдавливается в выемку компонента, образуя узкую полость.
Разделитель используется для глубокой выемки в компоненте, чтобы отделить готовую деталь от исходной детали.
Накатка выполняется путем вырезания зубчатого рисунка на материале. Накатка обычно выполняется с материалами, которые требуют дополнительного сцепления.
Нарезание резьбы осуществляется путем нарезания спиральной траектории для создания канавок, которые можно вкручивать в другие предметы.
Каковы преимущества процесса токарной обработки?
Токарная обработка имеет следующие преимущества:
1. Все материалы взаимозаменяемы.
Хотя токарная обработка в основном используется для обработки металлов, при токарной обработке можно использовать любой материал, в том числе дерево и пластик. Это делает поворот очень гибким процессом.
2. Переносимость отличная.
Точение можно использовать для изготовления деталей с чрезвычайно высокими допусками. Из-за высоких допусков и чистоты поверхности, которую может предложить токарная обработка, этот процесс часто используется для добавления точных вращательных элементов к детали, основная форма которой уже была сформирована другим методом.
3. Время выполнения короткое.
Токарная обработка занимает мало времени. Время выполнения — это время между моментом, когда клиент размещает заказ, и моментом, когда клиент получает окончательную доставку. Поскольку токарная обработка является быстрым процессом, время выполнения заказа короткое.
4. Нет необходимости в высококвалифицированном операторе.
Токарная обработка не требует высокой квалификации оператора станка. Чтобы работать на токарном станке с ЧПУ, машинист должен выполнить определенный объем курсовых работ и получить сертификат от аккредитованной организации по обучению в сфере промышленности.
5. Скорость удаления материала регулируется.
Еще одним преимуществом токарной обработки является возможность регулировки скорости удаления материала. Токарные станки могут работать с разной скоростью в зависимости от обрабатываемого материала или желаемого конечного продукта.
Каковы недостатки процесса токарной обработки?
Недостатки процесса токарной обработки следующие:
1. Разрешены только вращающиеся компоненты.
Поскольку токарная обработка требует вращения заготовки, можно поворачивать только вращающиеся компоненты. Это означает, что размер деталей, которые можно создать с помощью токарной обработки, ограничен.
2. Детали могут нуждаться во многих процедурах и машинах.
Токарная обработка может оказаться единственным процессом, используемым для создания детали. Он часто используется в сочетании с другими процедурами, что означает, что для производства конечного продукта требуется более одной машины.
3. Дорогое оборудование.
Токарные станки могут быть дорогими, особенно с ЧПУ. Кроме того, токарная обработка требует дополнительных приспособлений и приспособлений, что увеличивает стоимость оборудования.
4. Значительный износ инструмента.
Повторяющееся точение означает, что режущий инструмент подвержен значительному износу.
5. Создает значительное количество брака.
Как и в большинстве процессов механической обработки, при токарной обработке образуется металлолом. Кусочки металла, полученные в результате токарных операций, известны в Северной Америке как стружка, а в некоторых регионах их можно назвать токарной обработкой.
Резюме
В этой статье представлена токарная обработка при механической обработке, объясняется, что это такое, и обсуждается, когда лучше всего использовать этот процесс при механической обработке. Чтобы узнать больше о токарной обработке, свяжитесь с представителем Xometry.
