Выпрямитель сварочный ВДУ 506: характеристики, особенности

Время чтения: 3 минуты

Сварочные выпрямители ВД и ВДУ — это хорошо известные аппараты для всех сварщиков старой закалки. Они надежные, мощные и неприхотливые. Их достоинства многократно проверены на опыте многих мастеров. Техническое обслуживание подобных сварочников всегда стоит недорого, а многие ремонтные работы можно выполнить своими руками.

И не смотря на появление компактных инверторов, громоздкие, но мощные выпрямители и трансформаторы все еще в ходу. Их выбирают не только профессионалы, но и новички, которые хотят за небольшие деньги приобрести аппарат с большим запасом по характеристикам. В этой статье мы расскажем про аппарат ВДУ модели 506, а точнее его модификации 506С УЗ.

Содержание статьи

Общая информация и характеристики

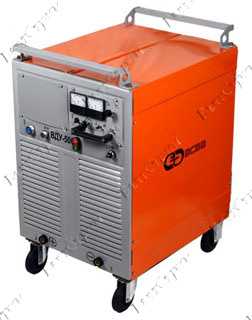

Сварочный аппарат модели ВДУ-506С У3 — это мобильный сварочный выпрямитель, предназначенный для ручной дуговой сварки с применением покрытого электрода. Аппарат работает на постоянном токе, корпус изготовлен из прочного металла, есть принудительная система охлаждения. Данная модель выдает до 500 Ампер и для питания требует 380 Вольт.

Учтите, что ВДУ 506 — это однопостовой аппарат. Если вам необходима организация сразу нескольких рабочих мест, то лучше приобрести выпрямитель сварочный многопостовой.

Также, помимо ручной дуговой сварки вам доступна резка и наплавка металлов с применением тех же покрытых электродов. Дополнительно вы можете подключить к аппарату подающий механизм и горелку, чтобы использовать его в режиме MIG/MAG. Обратите внимание, что для MIG/MAG сварки в комплекте с выбранным вами ВДУ 506 должен быть подающий механизм. Горелку необходимо докупить самостоятельно.

Читайте также: Что такое сварочный выпрямитель?

Кстати, выпрямитель ВДУ 506С У3 отличается от классического трансформатора в лучшую сторону. В его конструктиве предусмотрены тиристоры. Благодаря им аппарат обладает улучшенным функционалом. К примеру, он способен стабилизировать напряжение и ток, а также работать дистанционно .

Особенности

Существует миф, что сварочный выпрямитель нельзя использовать в закрытом помещении. Но к модели ВДУ 506 это не относится. Он отлично себя чувствует при наличии естественной вентиляции (щели, открытое окно и т.п.). И даже больше: этот аппарат способен работать при очень низких температурах до -40 градусов.

Не смотря на это, данный выпрямитель не предназначен для сварки во взрывоопасной среде. Выделяющиеся пары и газы способны повредить сварочный аппарат или вовсе вывести его из строя.

Мы привыкли думать, что трансформатор и выпрямитель — это сложный в применении аппараты. Это во многом справедливо. Но модель ВДУ 506 лишена многих недостатков. Дуга поджигается легко и горит стабильно, при условии, что вы обеспечили достаточное напряжение в сети для питания аппарата. Все это возможно благодаря улучшенным характеристикам. Можно сказать, что ВДУ 506 — это существенно доработанная версия классического выпрямителя.

Вместо заключения

Это все, что вам необходимо знать про ВДУ 506С УЗ на начальном этапе. Аппарат очень мощный, надежный и при этом не слишком дорогой. Мы уверены, что он будет служить долгие годы, не беспокоя вас поломками. Подобные сварочники хоть и сложны в управлении, зато дают большой простор для работы. Характеристик достаточно, чтобы сварить любой металл практически любой толщины.

При выборе аппарата обращайте внимание на качество сборки и не забудьте проверить его работоспособность. Данную модель производят многие заводы, поэтому качество может разниться. Встречаются как и отличные варианты, так и откровенные подделки. Желаем удачи в работе!

[Всего голосов: 0    Средний: 0/5]

svarkaed.ru

технические характеристики аппарата, особенности и условия эксплуатации – Виды сварочных аппаратов на Svarka.guru

Сварочный выпрямитель ВДУ-506 – это универсальное оборудование, которое имеет репутацию надежного и недорого агрегата для выполнения различных работ. Простота конструкции, доступная стоимость и высокая производительность обеспечивает модели устойчивый интерес со стороны строительных и ремонтных предприятий.

Общие сведения

Данный аппарат характеризуется разнообразием выполняемых работ. В зависимости от типа исполнения, выпрямитель можно использовать в следующих видах сварочных работ:

  1. Электрическая дуговая сварка. В качестве присадочного материала используют покрытые электроды.
  2. Работы в среде защитного газа. В этом случая оборудование комплектуют подающим механизмом типа ПДГО-510.
  3. Сварка под флюсом. Для работы в полуавтоматическом режиме. В данных работах присадочным материалом является порошковая проволока.
  4. Работы манипулятором. Некоторые модели оснащены выпрямителем, в качестве источника тока.

Структура условного обозначения

Проведем расшифровку названия на примере выпрямителя сварочного ВДУ-506С УЗ1:

  • В – выпрямитель.
  • Д – дуговой;
  • У – универсальный;
  • 5 – сила сварочного тока, которую обозначают в сотнях ампер;
  • 06 – порядковый номер модели;
  • С
    – маркировка производителя. В данном случае выпрямитель выпущен электромашиностроительным заводом «СЕЛМА», находящимся в Крыму.
  • УЗ1 – это характер исполнения и категория размещения модели.

Условия эксплуатации подчиняются требованиям Межгосударственных стандартов.

Устройство и принцип работы

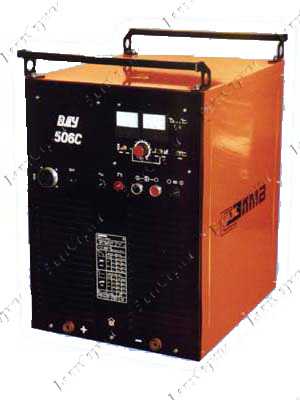

Общий вид выпрямителя и его габаритные размеры показаны на рисунке.

Обозначения

  • «1» – указатель датчика перегрузки;
  • «2» – указатель питания сети;
  • «3» – гнездо для подключения подогрева, при работе с защитным газом;
  • «4» – гнездо для подключения управляющего блока полуавтомата;
  • «5» – место для установки управляющего блока полуавтомата;
  • «6» – Управляющий блок аппарата;
  • «7» – кнопка включения/отключения дистанционного управления;
  • «8» – указатель силы тока;
  • «9» – указатель напряжения;
  • «10» – выбор внешних характеристик «жесткие/падающие»;
  • «11» – переключатель сварочного режима;
  • «12» – регулятор выходных параметров;
  • «13» – кнопка включения вентилятора системы охлаждения;
  • «14» – кнопка отключения вентилятора системы охлаждения;
  • «15» – место подключения сварочных кабелей;
  • «16» – место подключения кабелей заземления;
  • «17» – тумблер автоматического выключателя;
  • «18» – область подсоединения сетевых кабелей;
  • «19» – ручка для перемещения на производственной площадке.

Принципиальная электрическая схема имеет следующий вид:

По своей конструкции сварочный аппарат ВДУ 506 представляет собой понижающий трансформатор с полупроводниковым блоком, который выпрямляет поступающий ток. В процессе эксплуатации диоды блока подвергаются сильной нагрузке, которая является причиной повышения температуры.

Для отвода тепла в аппаратах имеется система охлаждения, которая состоит из радиаторов и вентилятора. Выпрямитель выгодно отличается плавной регулировкой сварочного тока. В случае необходимости возможна поставка специального пульта для удаленной регулировки сварочного процесса.

Заводской комплект поставляемого оборудования включает в себя:

  1. Выпрямитель с ручкой и колесами для транспортировки.
  2. Комплект токовых вставок.
  3. Паспорт с инструкцией от производителя.

Условия эксплуатации

Согласно инструкции, эксплуатация сварочного выпрямителя возможно лишь в случае соблюдения следующих условий:

  1. Работа производится в закрытых помещениях с действующей системой вентиляции. На открытом воздухе работы разрешено производить только в случае нормальных погодных условий.
  2. Уровень запыленности рабочей зоны не должен превышать предельно допустимую концентрацию, принятую для производственных помещений.
  3. Диапазон температуры находится в пределах от -10 до +40 Сº.
  4. Рабочая зона расположена на высоте до 1000 метров над уровнем моря.
  5. Уровень влажности производственной зоны не должен превышать 80 %.

В процессе эксплуатации аппарат не должен подвергаться внешним механическим воздействиям.

Технические характеристики

Рассматриваемое устройство обладает следующими техническими характеристиками:

  1. Напряжение рабочей сети может составлять 220 или 380 В, в зависимости от характера исполнения. При этом частота сети остается неизменной – 50 Гц.
  2. Величина номинального сварочного тока составляет 500 А.
  3. Уровень потребления энергии в режиме полной нагрузки составляет 34 кВт.
  4. В режиме ручной дуговой сварки напряжение на рабочих зажимах составляет 40 В. При работе в полуавтоматическом режиме – 39 В.
  5. Уровень продолжительности включения составляет 60 %, не зависимо от режима эксплуатации. Отключать аппарат от сети во время режима ожидания не требуется.
  6. Диапазон регулировки тока зависит от внешних характеристик. Для жестких – от 60 до 500 ампер и от 50 до 500 ампер для падающих.
  7. Уровень напряжения на холостом ходу не превышает 70 В.
  8. Коэффициент полезного действия выпрямителя составляет 79 %.
  9. Уровень шума при работе на максимальной нагрузке не превышает 85 Дб.
  10. Масса без учета кабелей составляет 300 кг.

Области применения

Значительная масса делает аппарат неприемлемым вариантом для домашних работ, несмотря на простоту и надежность конструкции. Сварочные инверторы гораздо лучше справятся с несложными задачами на дачном участке или в гараже. Кроме того стоимость выпрямителя достаточно высока для рядового пользователя.

Потому данные устройства с успехом эксплуатируют на различных промышленных предприятиях, где требуется соединение толстолистовых изделий с глубокой проваркой шва. Как показывает практика при условии своевременного технического обслуживания и соблюдения требований безопасности, устройство способно проработать 20 и более лет.

Частые поломки и способы их устранения

В процессе эксплуатации пользователь может столкнуться со следующими проблемами:
  1. Прибор постоянно отключается от питающей сети. Причин может быть несколько: короткое замыкание на выводах выпрямителя, поломка тиристоров или замыкание на корпус вторичной обмотки трансформатора. Для локализации поломки следует использовать омметр. После этого ликвидируйте неисправность.
  2. Отсутствует напряжение на выходе. Как и в предыдущем случае, причин может быть несколько: выход из строя регулятора напряжения, поломка вентилятора, поломка ветрового реле, обрыв цепи или поломка тиристоров.
  3. Невозможна эксплуатация на жестких внешних характеристиках. В этом случае следует проверить по напряжению цепь обратной связи – где-то произошел обрыв.
  4. Нестабильная работа на падающих и жестких внешних характеристиках. Скорее всего, сигналы управления не доходят до некоторых тиристоров. В первую очередь следует проверить наличие сигналов. В случае отсутствия необходимо последовательность их формирования и найти причину обрыва. Для этого следует использовать осциллограф. Среднее значение импульса составляет 1,5-2 В.
  5. Нестабильная работа на жестких характеристиках. Такая картина наблюдается при обрыве цепи вспомогательной обмотки дросселя.

При наличии профессиональных навыков можно легко отремонтировать данный аппарат.

[/stextbox]Важно. Все работы по ремонту и обслуживанию следует проводить только после отключения от сети.[/stextbox]

Меры безопасности при пользовании данным аппаратом

Требования техники безопасности не отличаются от стандартных правил по эксплуатации электроустановок:

  1. Не разрешается допускать к работе с выпрямителем лиц, не имеющих соответствующего допуска.
  2. Запрещена работа без заземления. Правила охраны труда требуют разместить на корпусе указатель «Без заземления не включать». Не разрешается использовать для заземления другой сварочный аппарат. Данные работы обязан проводить квалифицированный электрик.
  3. Запрещено эксплуатация без защитного кожуха.
  4. Перед перемещением устройства по рабочей площадке необходимо обесточить его.
  5. Перед демонтажем боковых частей кожуха требуется отключить аппарат от питающей сети.
  6. Запрещено эксплуатировать аппарат с нарушениями токопроводящей изоляции.
  7. При работе с выпрямителем необходимо использовать средства индивидуальной защиты – маску, краги, спецодежду.
  8. Запрещено касаться токоведущих элементов.
  9. Запрещено смотреть на электрическую дугу без защиты зрения маской со световыми фильтрами.
  10. Финишные работы по механической очистке сварочного шва необходимо проводить в защитных очках, во избежание попадания осколков шлака.

Заключение

Гарантийный срок эксплуатации сварочного выпрямителя ВДУ-506 составляет 12 месяцев, с момента его запуска в работу. Ежесменное облуживание поможет значительно увеличить срок эксплуатации. Стабильная дуга, качественный шов и надежность конструкции делают данный аппарат идеальной машиной для любого предприятия.

Сварщик 6-го разряда Дремов Сергей Анатольевич, опыт работы – 20 лет: «Со сварочным выпрямителем ВДУ-506 я знаком всю трудовую деятельность. Когда я пришел на работу, к нам на завод пришли первые модели. После старых трансформаторов они казались идеальными машинами, хотя аналогов, по большому счету, тогда еще не было. Потом начали поступать модификации данных аппаратов, которые, впрочем, не имели кардинальных отличий – они касались лишь дополнительной защиты оборудования от перегрева и повышения электрической безопасности. Единственный недостаток – один пост. Хотя он компенсируется качеством шва и надежностью модели».

svarka.guru

Выпрямитель сварочный ВДУ-506С - Афалина ГК

Назначение:

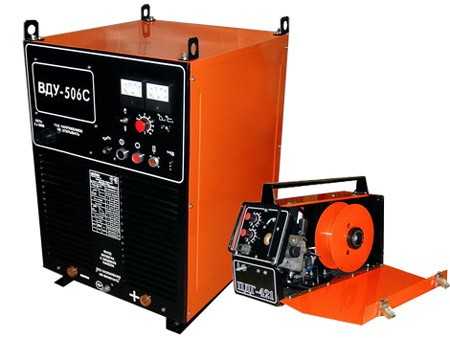

Выпрямители сварочные типа ВДУ-506С предназначены для комплектации полуавтоматов дуговой сварки, а так же для ручной дуговой сварки покрытыми электродами (режим ММА).

Выпрямитель в комплекте с полуавтоматом предназначен для полуавтоматической сварки плавящейся электродной проволокой в среде защитных газов на постоянном токе (режим МИГ/МАГ).

Технические характеристики:

Наименование параметра Значение Значение
  ММА МИГ/МАГ
Напряжение питающей сети, В 3 х380 3 х380
Частота питающей сети, Гц 50 50
Номинальный сварочный ток, А (при ПВ, %) 500 (60%) 500 (60%)
Пределы регулирования сварочного тока, А 50-500 60-500
Пределы регулирования сварочного напряжения,В 22-46 18-50
Номинальное сварочное напряжение, В 46 50
Напряжение холостого хода, В, не более 85 85
Потребляемая мощность при номинальном токе, кВа, не более 40 40
Диаметр электрода, мм 2 - 8 -
Масса, кг, не более 230 230
Габариты, мм, не более 840х505х795 840х505х795

Преимущества:

  • ВДУ-506С может быть использован в качестве источника сварочного напряжения в составе сварочных автоматов, роботов и т.п.
  • Плавная регулировка сварочного тока в режиме ММА и сварочного напряжения в режиме МИГ/МАГ.
  • Улучшенные динамические свойства сварочного процесса.
  • Универсальный, так как имеет два вида внешних характеристик: жесткие и падающие.
  • Легкое зажигание и устойчивое горение дуги.
  • Наличие термозащиты от перегрузки.
  • Дистанционное регулирование сварочных параметров с помощью пульта.
  • Наличие розетки 36В для питания подогревателя газа.
  • Класс изоляции Н.
  • Быстроразъемные, безопасные токовые разъемы.
  • Малые габариты и вес по сравнению с аналогами.
  • По заказу потребителей возможна поставка выпрямителей с комплектом колес для удобства перемещения.

Другая информация из этого раздела:

afalina74.ru

Выпрямитель сварочный ВДУ–506С

Выпрямители сварочные типа ВДУ-506С предназначены для комплектации полуавтоматов дуговой сварки, а так же для ручной дуговой сварки покрытыми электродами (режим ММА). Выпрямитель в комплекте с полуавтоматом предназначен для полуавтоматической сварки плавящейся электродной проволокой в среде защитных газов на постоянном токе (режим МИГ/МАГ). ВДУ-506С может быть использован в качестве источника сварочного напряжения в составе сварочных автоматов, роботов и т.п.

ОСНОВНЫЕ ОСОБЕННОСТИ

• Плавная регулировка сварочного тока в режиме ММА и сварочного напряжения в режиме МИГ/МАГ;
• Улучшенные динамические свойства сварочного процесса;
• Универсальный, так как имеет два вида внешних характеристик: жесткие и падающие;
• Легкое зажигание и устойчивое горение дуги;
• Наличие термозащиты от перегрузки;
• Дистанционное регулирование сварочных параметров с помощью пульта;
• Наличие розетки 36 В для питания подогревателя газа;
• Класс изоляции Н;
• Быстроразъемные, безопасные токовые разъемы;
• Малые габариты и вес по сравнению с аналогами;
• По заказу потребителей возможна поставка выпрямителей с комплектом колес для удобства перемещения;

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра

Режим

MMA

МIG-MAG

Напряжение питающей сети, В

380

Частота питающей сети, Гц

50

Hоминальный сварочный ток, Iн, А

500

Hоминальное рабочее напряжение на зажимах выпрямителя при номинальном сварочном токе, Uр, В

40

39

Hоминальный режим работы, ПН, %

60

60

Hаименьший сварочный ток, не более, А

50

60

Hаибольший сварочный ток, не более, А

500

500

Пределы регулирования рабочего напряжения, В

22-40

17-39

Hапряжение холостого хода, В, не более

70

70

Напряжение частотой 50 Гц для питания механизма подачи сварочной проволоки, В

27

Напряжение частотой 50 Гц для питания подогревателя углекислого газа, В

36

Потребляемая мощность при номинальном токе, кВА, не более

34

Масса, кг

190

Габаритные размеры, мм

840х505х685



www.svarshov.ru

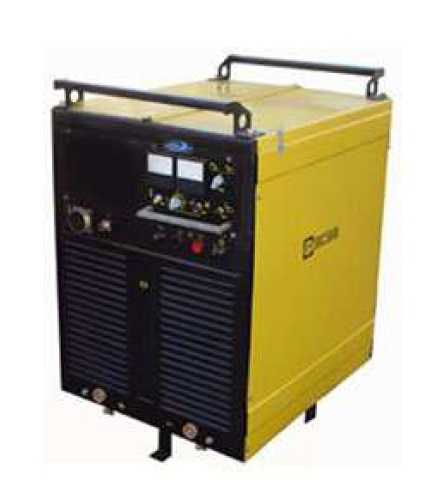

Сварочный выпрямитель универсальный ВДУ-506

Выпрямитель сварочный универсальный используется как источник тока для полуавтоматической и автоматической сварки и ручной дуговой сварки сварочным электродом на постоянном токе в среде СО2.

   ВДУ-506 - это регулируемый тиристорный выпрямитель с падающей или жесткой внешней характеристикой. В отличии от ВДУ-506С отсутствует комбинированная вольт-амперная характеристика при полуавтоматической сварки. Регистрируется в НАКС.

   Данный источник используется в комплекте с механизмами подачи типа ПДГО-510-5. Идеален для цеховых условий при сварке на токах до 450А - ПВ=100%.



   Сварочный универсальный выпрямитель имеет следующие основные технические решения:

    - Плавная регулировка сварочного тока при режиме ММА и сварочного напряжения при режиме МIG/MAG

    - Встроенное питание 36В для установки подогревателя защитного газа

    - Имеется защита от тепловой перегрузки

    - Быстросъемные разъемы для подключения сварочного кабеля

    - Класс изоляции Н (ГОСТ 8865-70)

    - Принудительное воздушное охлаждение



Технические характеристики выпрямителя сварочного универсального ВДУ-506



ММА

MIG/MAG

Питание сети

380 В, 50 Гц, 3 фазы

Номинальный сварочный ток, А (ПВ, ПН, %)

500(60)

Пределы регулирования сварочного тока, А

60-500

Напряжение холостого хода, В, не более

85

50-500

Рабочее напряжение на дуге, В

22-46

Потребляемая мощность, кВА, не более

34

18-50

Масса, кг, не более

290

40

Габаритные размеры, мм, длина*ширина*высота, не более

830x420x1080

Смотрите также Источники и выпрямители для полуавтоматической и автоматической сварки:

www.btsm-weld.ru

Выпрямитель сварочный универсальный ВДУ-506С

Выпрямитель сварочный универсальный используется как источник тока для полуавтоматической (MIG) и автоматической сварки и ручной дуговой сварки сварочным электродом на постоянном токе в среде СО2.

   ВДУ-506С – это регулируемый тиристорным выпрямителем источник с падающей или жесткой внешней характеристикой. ВДУ-506 С (сварочный выпрямитель) хорошо известен и является одним из обладателей прекрасных сварочных характеристик для своего класса.

   По специальному заказу доступна версия выпрямителя ВДУ-506М, которая имеет специальную вольт-амперную характеристику. Она обеспечивает увеличение производительности примерно на 25%, уменьшение разбрызгивания в 5 раз, возможность регулировки глубины зоны толщины и проплавления сварного шва. А также данный выпрямитель выполняет сварные соединения в вертикальном и потолочном положении на больших (250-300А) токах.



   Технические особенности ВДУ-506С:

    - Плавная регулировка сварочного тока в режиме ММА

    - Плавная регулировка сварочного напряжения в режиме МIG/MAG

    - Встроенное питание 36В для установки подогревателя защитного газа

    - Имеется защита от тепловой перегрузки

    - Быстросъемные разъемы для подключения сварочного кабеля

    - Класс изоляции Н (ГОСТ 8865-70)

    - Принудительное воздушное охлаждение


Технические характеристики выпрямителя сварочного универсального ВДУ-506С

ММА

MIG/MAG

Питание сети,

380 В, 50 Гц, 3 фазы

Номинальный сварочный ток, А (ПВ, ПН, %)

500(60)

Пределы регулирования сварочного тока, А

60-500

50-500

Напряжение холостого хода, В, не более

85

Номинальное рабочее напряжение, В

46

50

Потребляемая мощность, кВА, не более

30

34

Масса, кг, не более

260

Габаритные размеры, мм,

750х650х1150

Смотрите также Источники и выпрямители для полуавтоматической и автоматической сварки:

www.btsm-weld.ru

Паспорт на Выпрямитель сварочный ВДУ-506 УЗ

Назначение технического устройства.

Выпрямитель сварочный типа ВДУ-506 УЗ предназначен для комплектации сварочных автоматов и полуавтоматов однопостовой механизированной сварки в среде углекислого газа и под флюсом, а также для сварки порошковой проволокой. Выпрямитель может быть использован для работы со сварочными роботами и манипуляторами, а также для ручной дуговой сварки штучными электродами

Технические характеристики.

Номинальное напряжение питающей сети трехфазного переменного тока, В – 220 или 380

Номинальная частота, Гц — 50

Первичная мощность, кВА, не более — 40

Первичный ток, А, не более:

при исполнении на 220В — 105

при исполнении на 380В — 62

Напряжение холостого хода, В, не более — 85

Номинальное рабочее напряжение, В:

для жестких внешних характеристик — 50

для падающих внешних характеристик — 46

Пределы регулирования рабочего напряжения, В:

для жестких внешних характеристик – 18-50

для падающих внешних характеристик – 22-46

Номинальный сварочный ток, А — 500

Пределы регулирования сварочного тока, А:

для жестких внешних характеристик – 60-500

для падающих внешних характеристик – 50-500

Продолжительность цикла сварки, min. – 10

Отношение продолжительности включения нагрузки к продолжительности цикла сварки, (ПВ), % — 60

Коэффициент полезного действия, %, не менее — 79

Габариты, мм, не более:

длина – 830

ширина – 620

высота — 1080

Масса, кг, не более – 300



Руководство по эксплуатации, паспорт на Выпрямитель сварочный  ВДУ-506 УЗ скачать бесплатно в формате pdf (37 страниц):

tu-passport.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
