Многопостовой сварочный выпрямитель ВДМ-6303С – Афалина ГК
Назначение:
Выпрямитель сварочный многопостовой типа ВДМ-6303С предназначен для комплектации постов ручной дуговой сварки покрытыми электродами изделий из углеродистых и легированных сталей на постоянном токе.
Технические характеристики:
| Наименование параметра | Значение |
| Напряжение питающей сети, В | 3х380 |
| Частота питающей сети, Гц | 50 |
| Номинальный сварочный ток, А при ПВ=100% ) | 630 |
| Номинальный сварочный ток одного поста, А | 315 |
| Количество одновременно работающих постов, не более | 4 |
| Коэффициент одновременности работы постов, не более | 0,5 |
| Номинальное рабочее напряжение, В | 60 |
| Напряжение холостого хода, В не более | 75 |
| Потребляемая мощность при номинальном токе ,кВа, не более | 46 |
| Диаметр электрода, мм | 3 – 6 |
| Габаритные размеры, мм, не более | 700х600х630 |
| Масса, кг, не более | 196 |
Преимущества:
- Выпрямитель может применяться в стационарных условиях в комплекте с балластными реостатами типа РБ-302, РБ-306.
- Выпрямитель не регулируемый и имеет жесткую внешнюю характеристику.
- Регулирование сварочного тока производится для конкретного поста независимо с помощью балластного реостата.
- Простая конструкция.
- Высокая надежность и долговечность работы.
- Индикация сварочного тока и напряжения.
- Наличие автомата защиты сети.
- Работает при температурах – 40С до +50С.
- Простота обслуживания и ремонта.
- Класс изоляции Н.
- Максимально приспособлен для работы в тяжелых условиях эксплуатации.
- Выпрямитель состоит из одного мощного силового трансформатора, современного выпрямительного модуля на диодах с улучшенной системой воздушного охлаждения.
- Использование современной элементной базы и материалов позволило значительно уменьшить весогабаритные показатели, повысить срок службы и долговечность изделия, улучшить ремонтопригодность.
- По сравнению с аналогичными многопостовыми выпрямителями ВДМ-6303 С отличается лучшими технико-экономическими показателями, современным дизайном, повышенным сроком службы.
- Многопостовой сварочный выпрямитель ВДМ-1202СА
- Многопостовой сварочный выпрямитель ВДМ-1202С
- Многопостовой сварочный выпрямитель ВДМ-1600С

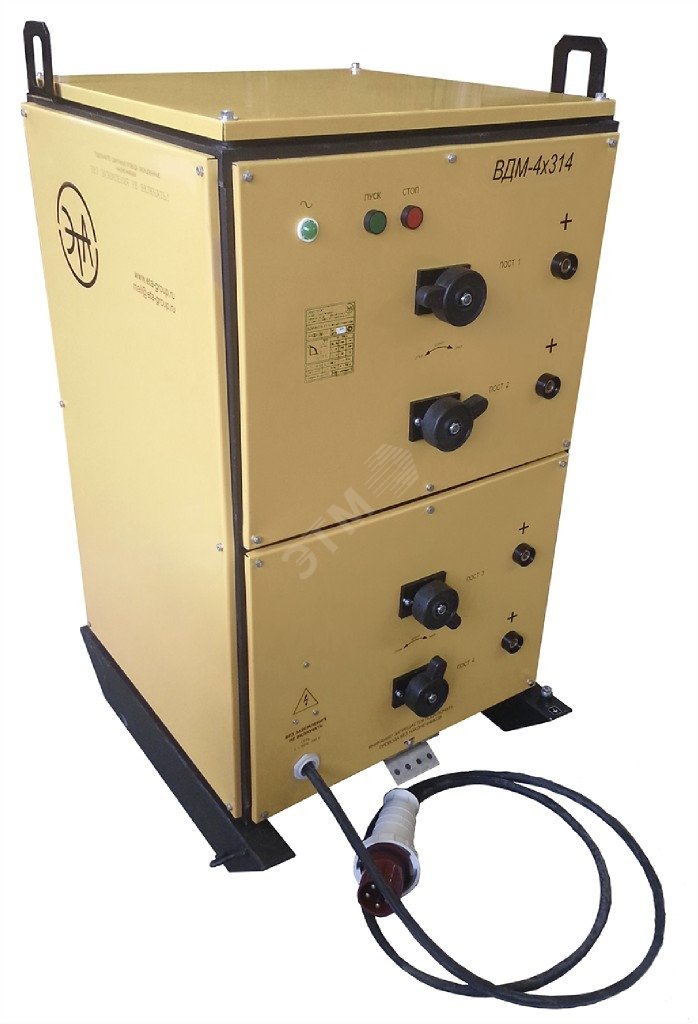

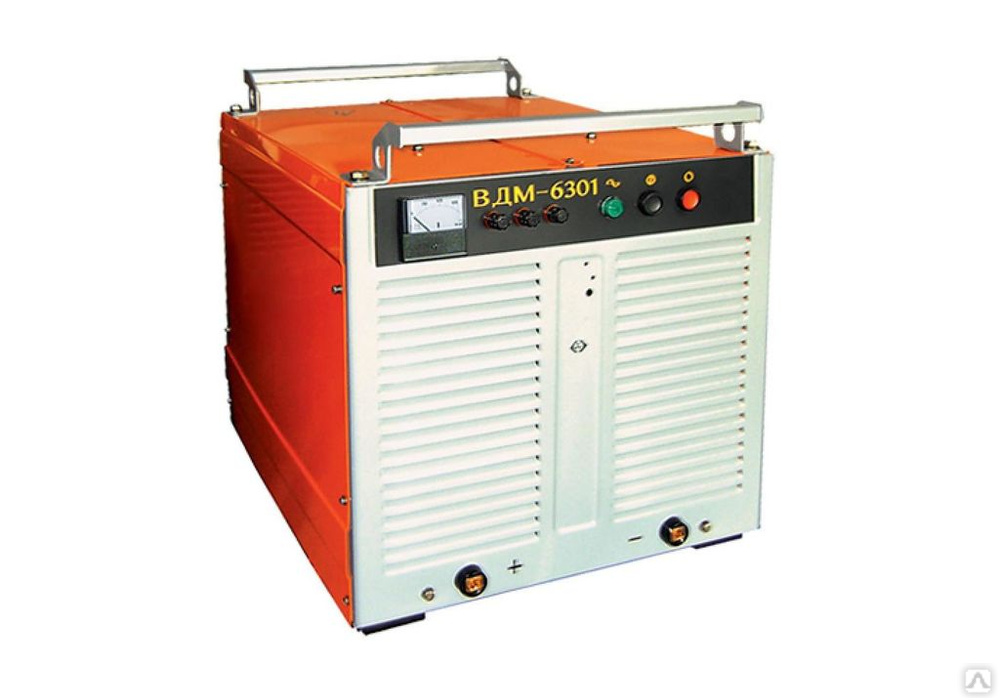

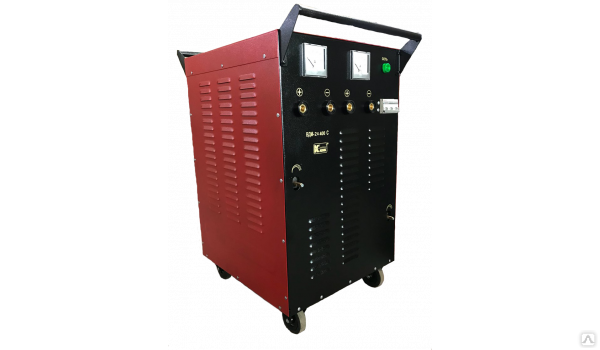

VDM Многооператорные выпрямители
VDM
|
|
|
|
Их
ток регулируется на каждой станции через балластные резисторы (например, RB-302 ).
gif”> – Anvexa. | | ||||||||
( ) mrmz.ru , 437 . | |||||||||
Использование пьезобиморфа с обратной связью для управления вибрацией и сбора энергии
Модуль демпфирования вибрации, сокращенно VDM, очень удобен как для практического изучения пьезоэлектрического отклика на вибрацию, так и для разработки цепей, предназначенных для при сопряжении с пьезоустройствами, предназначенными для использования в вибрационных средах.
Так что же такое модуль демпфирования вибрации и для чего он используется? В этом посте я отвечу на эти вопросы и дам вам исчерпывающий обзор VDM, который включает в себя:
- Что такое модуль демпфирования вибрации (VDM)?
- Для чего полезен модуль гашения вибрации?
- Эквивалентность входного напряжения входному сигналу стола вибростенда
- Демонстрация контроля вибрации с помощью пьезоэлемента
- Использование простого резистора для обеспечения пассивного демпфирования
- Использование комбинации индуктор-резистор для обеспечения пассивного демпфирования
- Эксперименты активного управления с модулем демпфирования вибрации
- Сбор энергии с помощью модуля гашения вибрации
- Заключение и дополнительные ресурсы
Что такое модуль демпфирования вибрации (VDM)?
Вот конструкция, которую я называю «Модуль демпфирования вибрации», установленная в виде консольной балки.
Вот вид сверху модуля гашения вибрации:
Модуль демпфирования вибрации представляет собой биморфную вариацию с четырьмя электрическими контактными точками:
- Центральный проводящий слой, который поддерживает потенциал земли в качестве эталона для всех подаваемых или считываемых электрических потенциалов
- Небольшой участок изолированного электрода (пьезодатчик обратной связи) рядом с основанием кантилевера, который действует как тензодатчик, создавая напряжение, пропорциональное отклонению балки.
- Нижний слой PZT может управляться независимым сигналом с постоянным напряжением и переменной частотой для создания вибрации в балке.
- Верхний слой PZT, который можно использовать для противодействия вибрациям балки либо путем присоединения пассивной рассеивающей энергии сети компонентов (резисторы и катушки индуктивности), активной рассеивающей энергии сети (например, схемы комбайна), либо путем создания какой-либо активной «умной» схемы. который прикладывает напряжение с правильным временем и силой, чтобы уменьшить вибрацию.
который прикладывает напряжение с правильным временем и силой, чтобы уменьшить вибрацию.Для чего полезен VDM?
Существует несколько аспектов контроля вибрации, для изучения которых можно использовать эту конструкцию VDM, однако здесь мы сосредоточимся на трех:
- Демонстрация пассивного контроля вибрации посредством демпфирования электрических компонентов с помощью пьезоматериала. В простейшем примере это достигается путем отвода мощности, генерируемой в верхнем пьезослое, на одиночный резистор.
- Демонстрация активного управления вибрационной реакцией на внешнее вибрационное воздействие с использованием пьезоматериала. Это достигается за счет использования выходного напряжения патча обратной связи в качестве входа в схему вибрации ПИД-регулятора.
- Демонстрация сбора пьезоэнергии.
Обычно для этих исследований требуется внешний вибростенд или другое механическое приспособление для инициирования вибрации, которую необходимо контролировать.
Однако когда переменное напряжение подается на нижний слой PZT, оно фактически вызывает вибрацию, эквивалентную внешнему вибрационному базовому возбуждению балки, т. е. модуль демпфирования вибрации представляет собой собственный вибростол! Таким образом, разработка схем и демонстрация схем могут выполняться прямо на столе EE без использования шейкерного стола.
Эквивалентность входного напряжения входному сигналу таблицы шейкера
Кажется хорошей идеей, но откуда мы знаем, что VDM действительно имитирует биморф, который ускоряется от своей базы?
Ниже приведены два графика моделирования конечно-элементной модели ANSYS (FEM) для амплитуды и фазы напряжения патча обратной связи, полученные в двух случаях:
- Основание кантилевера (т. – 1,0 г
- Напряжение переменного тока приложено к нижнему слою PZT +/- 10 В
Привод вибростенда к консольному биморфу
Основание привода вибростенда консольного биморфа
Напряжение, приложенное к нижней области PZT, пики которой не показаны на графиках с разомкнутой амплитудой
происходят точно на той же частоте для случая возбуждения базы, что и для случая возбуждения напряжением, однако они довольно близки, и «фазовое отношение движущей силы к выходному напряжению» такое же для возбуждения базы, как и для возбуждения напряжением.
Это ключевой момент, который делает VDM универсальным инструментом для понимания и разработки любых схем управления, от однокомпонентных пассивных до сложных ПИД-регуляторов. Вам не нужен вибрационный стол для тестирования схемы, вы можете выполнить большую часть работы прямо на стенде с электроникой и перейти к испытаниям в реальных условиях вибрации, которые намного опережают игру.
Мы можем сделать эквивалентность еще лучше, если откалибруем консольный VDM, определив эквивалентность между величиной напряжения возбуждения и приложенными перегрузками. Тогда у нас есть возможность воспроизвести и протестировать результаты шейкерного стола без шейкерного стола!
Используя те же симуляции FEM, которые создали приведенные выше графики, мы можем оценить калибровку VDM. Для привода переменного тока +/-10 В напряжение обратной связи для резонансного пика составляло +/-19,5 В. Для накопителя на основе +/- 1,0 G напряжение обратной связи составляло +/- 8,5 В. Таким образом, мы находим, что сигнал переменного тока с пиковым значением +/- 1 Вольт, приложенный к нижней пластине, был эквивалентен 0,435 Гс.
0037
ПРИМЕЧАНИЕ. Эта эквивалентность по своей сути является приблизительной. Напряжение, генерируемое на верхней пластине в ответ на стимул (либо G, либо V), представляет собой среднее напряжение по объему верхнего слоя PZT. Приложенное напряжение создает равномерное напряжение изгиба в ЦТС по всей длине кантилевера. Приложенное ускорение создает неравномерное изгибающее напряжение, которое является максимальным у консольной опоры, но уменьшается по мере продвижения к концу биморфа и фактически достигает нуля на конце. Однако FEM-анализ показывает нам, что разница в частоте составляет всего 5 частей на 310 (1,6%), так что приближение, безусловно, полезно близкое.
Демонстрация управления вибрацией с помощью пьезоэлемента
Использование простого резистора для обеспечения пассивного демпфирования
В этом эксперименте мы подключаем один резистор от верхнего пьезоэлектрода к центральному электроду (заземлению). Электрическая мощность, генерируемая верхним пьезослоем (рассеиваемая в виде тепла в резисторе), действует как сток механической энергии, которую мы вкладываем в нижний пьезослой через электрический привод.
Если это звучит немного глупо, помните, что мы установили эквивалентность между электрическим возбуждением нижнего пьезослоя и вибрационным ускорением самого биморфа, поэтому результаты, предсказанные на стенде, должны давать хорошее приближение к производительности на шейкерном столе.
Из результата видно, что добавление одного простого резистора оказывает значительное влияние на амплитуду. На резонансной частоте (где колебательный отклик пучка на возбуждение максимален) амплитуда падает с 2,3 деления до 1,8 деления, т. е. примерно на 22 %. И поскольку мы откалибровали VDM, мы знаем, что будет делать этот резистор, если заслонку положить на шейкерный стол.
Для сравнения, вот оценка МКЭ эффекта от одного и того же значения резистора, размещенного только на одном слое сейсмически возбужденного биморфа.
Довольно близко! Определение теоретически точного оптимального значения демпфирующего резистора для использования оказывается непростой задачей.
Однако, к счастью, значение резистора не очень чувствительно к частоте, и вы можете отклониться от значения почти в 2 раза, не потеряв при этом более 10% его эффекта. На практике наилучшее значение почти всегда определяется эмпирическим путем. Для этого примера мы использовали эмпирическое правило, которое часто используется:
Установите значение резистора равным импедансу емкости PZT вблизи интересующей частоты.
R = 1/(2*pi*C*fo) = 17,268 кОм
где
fo=337 Гц
C=27,35 нФ
Демпфер серии “RL”: использование комбинации индуктор-резистор для обеспечения пассивного демпфирования
Это немного противоречит здравому смыслу. Теоретически использование правильной комбинации резистора и катушки индуктивности может еще больше снизить уровень вибрации. Экспериментально для этого требуются катушки индуктивности с очень высокими значениями, которые обычно доступны в виде дросселей с железным сердечником (например, 20 H 154E (Hammond) от DigiKey или Mouser).
Этот тип компонента НИКОГДА не является просто катушкой индуктивности, он всегда имеет связанную параллельную емкость (из-за того, что обмотки уложены близко друг к другу в катушке) и связанное последовательное сопротивление (сопротивление провода, используемого для изготовления обмоток). В этих дросселях есть еще одна хитрость: они обладают дополнительным сопротивлением сверх сопротивления провода катушки, которое возникает из-за вихревых токов, наведенных в железном сердечнике. Хуже всего то, что добавочное сопротивление сильно зависит от уровня тока в катушках, и это не линейная зависимость. Таким образом, требуются некоторые тщательные измерения на любом дорогом индукторе с железным сердечником в точном контексте ваших экспериментов, чтобы действительно убедиться, что на самом деле представляет собой ваша комбинация RL, и, таким образом, провести сравнение с любым предсказанным эффектом.
Вам придется провести тщательные измерения или методом проб и ошибок найти компоненты, демонстрирующие преимущества демпфера серии RL по сравнению с простым демпфером R.
ПРИМЕЧАНИЕ. Один из способов обойти трудности, связанные с демонстрацией эффекта демпфирования RL, — это использовать «синтетический индуктор» и электронную схему, которая выглядит для пьезоэлемента как чистый индуктор с высоким значением, который можно включить последовательно с резистором. известной стоимости. Эта схема не является пассивным демпфером. Для работы требуется мощность, но это может помочь определить наиболее эффективную область неизбежных L, R и параллельного C, которые приходят вместе с физическими индукторами практических размеров.
Чтобы узнать больше о пассивном пьезодемпфировании, посетите наш веб-семинар по запросу: Введение в пассивное пьезодемпфирование.
Эксперименты активного управления с модулем демпфирования вибрации
В качестве более “мясистого” примера здесь показана демонстрация использования простого пропорционального регулятора (просто “P” от “PID”).
Ключевые точки для этого примера схемы управления:
- Мы добавили единичный коэффициент усиления «Усилитель заряда» в качестве буфера к выходу патча обратной связи PZT. Размещение этого в начале контура управления значительно минимизирует паразитные эффекты соединительных кабелей между настольной схемой и VDM и оставляет сигнал обратной связи неискаженным, пока он продолжает свое путешествие по цепи. Это хорошая привычка измерения для работы с пьезотензодатчиками в целом.
ПРИМЕЧАНИЕ: Можно также использовать повторитель напряжения с высоким импедансом, однако для макетной платы с открытой рамой и сигналов переменного тока усилитель заряда более устойчив к помехам и устраняет длину кабеля, как искажающего сигнал.
- Мы сдвинули сигнал обратной связи на 90, прежде чем он пройдет дальше по цепи. Посмотрите на графики коэффициента усиления/фазы, которые мы получили экспериментально и с эквивалентной схемой в моделировании SPICE. В обоих случаях он не совпадает по фазе примерно на 90 градусов относительно движущей силы.
- Добавлено «Обнаружение ошибок». В этом случае просто вычитается сигнал обратной связи из нуля (т. е. земли). Другими словами, мы говорим биморфу: «Стой неподвижно. ПОПРОБУЙТЕ НЕ ДВИЖАТЬСЯ, ЧТО ВАС НЕ УДАРИТ!” (Входными данными для этой секции также может быть переменное напряжение, указывающее на то, что мы хотим, чтобы биморф следовал некоторому профилю положения во времени, даже если его сотрясает случайная внешняя вибрация. ) Это может быть что-то для вас, чтобы попробовать)
- Мы добавили «P», пропорциональное усиление. В этом случае усиление составляет от х 100 до х 300. Усиление, необходимое для достижения желаемого эффекта, — это то, что требует небольшой доработки, потому что его вполне можно перекорректировать. Лучше всего работает, если вы используете потенциометр и начинаете с низкого коэффициента усиления (например, x 20), медленно увеличивая его, наблюдая за напряжением обратной связи на осциллографе.
Размещение этого в начале контура управления значительно минимизирует паразитные эффекты соединительных кабелей между настольной схемой и VDM и оставляет сигнал обратной связи неискаженным, пока он продолжает свое путешествие по цепи. Это хорошая привычка измерения для работы с пьезотензодатчиками в целом.
е. земли). Другими словами, мы говорим биморфу: «Стой неподвижно. ПОПРОБУЙТЕ НЕ ДВИЖАТЬСЯ, ЧТО ВАС НЕ УДАРИТ!” (Входными данными для этой секции также может быть переменное напряжение, указывающее на то, что мы хотим, чтобы биморф следовал некоторому профилю положения во времени, даже если его сотрясает случайная внешняя вибрация. ) Это может быть что-то для вас, чтобы попробовать)Вот схема ПИД-регулятора (только часть P!), которую можно подключить к VDM:
ПРИМЕЧАНИЕ. Что касается операционных усилителей, AD711 в схеме можно заменить любым линейным операционным усилителем.
На этот раз вместо синусоиды мы воздействуем на нижний пьезослой очень коротким импульсом, длительностью всего 20 миллисекунд, и смотрим, на что способна схема управления. Результаты весьма впечатляющие по сравнению с демпфером с пассивным резистором:
Сбор энергии с помощью VDM
VDM также можно использовать для демонстрации технологии сбора энергии пьезовибраций или в качестве очень удобной настольной платформы для разработки схем сбора — от самых простых до очень сложных.
Вот пример извлечения электроэнергии из VDM с помощью простого двухполупериодного выпрямителя, питающего накопительный конденсатор и нагрузку с одним резистором.
Для генератора сигналов переменного тока +/- 2,5 В @ 340 Гц, поступающего на вход VDM, нижний слой PZT, результирующее постоянное напряжение на нагрузочном резисторе 100 кОм составляло 2,24 В постоянного тока (50,2 мкВт). При частоте 335 Гц результат составил 3,24 В (105 микроватт).
Этой системе комбайна потребовалось около 25 секунд, чтобы достичь равновесия со стоком резистора 100 кОм.
ПРИМЕЧАНИЕ:
Выбранное здесь значение резистора 100 кОм было выбрано случайным образом и не является оптимальным значением. Схема тоже не самая эффективная, но и «лучшей схемы» не бывает. Работа по выяснению того, что лучше всего подходит для вашей прикладной среды (например, спектр интенсивности вибрации), может быть значительно облегчена при использовании VDM, поскольку любой мыслимый профиль вибрации может быть применен к нижнему пьезослою в виде электрического сигнала малой мощности.
С помощью цифро-аналогового преобразователя (отдельно или как часть программы LaBView или MatLab) также можно возбудить нижний уровень непосредственно из файла данных ускорения, взятого из реальной вибрационной среды. Получить один из этих файлов очень просто, используя один из карманных датчиков EnDAQ от Mide (просто приклейте его в любом месте, нажмите кнопку, подождите минуту, остановите, и файл готов к загрузке через USB или из облака! Просто не забудьте масштабировать конечное выходное напряжение от вашего источника сигнала в соответствии с калибровкой эквивалентности G на вольт.
0037
Заключение
Модуль демпфирования вибрации, сокращенно VDM, безусловно, очень удобен, как для практического изучения реакции пьезоэлектриков на вибрацию, так и для разработки схем, предназначенных для взаимодействия с пьезоустройствами, предназначенными для использования. в условиях вибрации. Это собственный источник вибрации, который в значительной степени устраняет необходимость в шейкерном столе. Он имеет собственный встроенный датчик амплитуды вибрации в режиме реального времени, что устраняет необходимость в акселерометре или датчике отклонения для контроля влияния модификаций на амплитуду вибрации. Это «вибрационная лаборатория, которая находится где угодно».
Наконец, сам VDM (просто пьезобиморф без болтов и основания) можно прикрепить к любому объекту (например, к балке) или поверхности (например, к панели) и использовать точно так же, как указано выше. А модуль — это собственное масштабируемое ядро. Если одного недостаточно для выполнения задачи, используйте их много.
