Типы выпрямителей переменного тока.

Какие бывают выпрямители?

Ещё в начале ХХ века имел место очень принципиальный спор между корифеями электротехники. Какой ток выгоднее передавать потребителю на большие расстояния: постоянный или переменный? Научный спор выиграли сторонники передачи переменного тока по проводам высоковольтных линий от подстанции к потребителю. Эта система принята во всём мире и успешно эксплуатируется до сих пор.

Но большинство электронной техники и не только бытовой, но и промышленной питается постоянными напряжениями и это привело к созданию целой отрасли электрики – преобразование (выпрямление) переменного тока. После того как электронная лампа была забыта, главным элементом любого выпрямителя стал полупроводниковый диод.

Схемотехника выпрямителей весьма обширна, но самым простым является однополупериодный выпрямитель.

Однополупериодный выпрямитель.

Напряжение с вторичной обмотки силового трансформатора подаётся на один единственный диод. Вот схема.

Типовая схема однополупериодного выпрямителя

Поэтому выпрямитель и назван однополупериодным. Выпрямляется только один полупериод и на выходе получается импульсное напряжение. Форма его показана на рисунке.

Однополупериодное выпрямление

Схема проста и не требует большого количества элементов. Это и сказывается на качестве выпрямленного напряжения. При низких частотах переменного напряжения (например, как в электросети - 50 Гц) выпрямленное напряжение получается сильно пульсирующим. А это очень плохо.

Для того чтобы снизить величину пульсации выпрямленного напряжения приходится брать величину конденсатора С1 очень большую, порядка 2000 – 5000 микрофарад, что увеличивает размер блока питания, так как электролиты на 2000 - 5000 мкф имеют довольно большие размеры. Поэтому на низких частотах эта схема практически не используется. Зато однополупериодные выпрямители прекрасно зарекомендовали себя в импульсных блоках питания работающих на частотах 10 – 15 кГц (килогерц). На таких частотах величина ёмкости фильтра может быть очень небольшой, а простота схемы уже не столь сильно влияет на качество выпрямленного напряжения.

Примером использования однополупериодного выпрямителя может служить простой зарядник от сотового телефона. Так как зарядник сам по себе маломощный, то в нём применяется однополупериодная схема, причём как во входном сетевом выпрямителе 220V (50Гц), так и в выходном, где требуется выпрямить переменное напряжение высокой частоты со вторичной обмотки импульсного трансформатора.

Печатная плата простейшего зарядника сотового телефона

К несомненным достоинствам такого выпрямителя следует отнести минимум деталей, низкую стоимость и простые схемные решения. В обычных (не импульсных) блоках питания многие десятилетия успешно работают двухполупериодные выпрямители.

Двухполупериодные выпрямители.

Они бывают двух схемных решений: выпрямитель со средней точкой и мостовая схема, известная, как схема Гретца. Выпрямитель со средней точкой требует более сложного в исполнении силового трансформатора, хотя диодов там используется в два раза меньше чем в мостовой схеме. К недостаткам двухполупериодного выпрямителя со средней точкой можно отнести то, что для получения одинакового напряжения, число витков во вторичной обмотке трансформатора должно быть в два раза больше, чем при использовании мостовой схемы. А это уже не совсем экономично с точки зрения расходования медного провода.

Далее на рисунке показана типовая схема двухполупериодного выпрямителя со средней точкой.

Типовая схема двухполупериодного выпрямителя со средней точкой

Величина пульсаций выпрямленного напряжения меньше чем у однополупериодного выпрямителя и величину конденсатора фильтра так же можно использовать гораздо меньшую. Наглядно увидеть, как работает двухполупериодная схема можно по рисунку.

Двуполупериодное выпрямление

Как видим, на выходе выпрямителя уже в два раза меньше "провалов" напряжения - тех самых пульсаций.

Активно применяется схема выпрямителя со средней точкой в выходных выпрямителях импульсных блоков питания для ПК. Так как во вторичной обмотке высокочастотного трансформатора требуется меньшее число витков медного провода, то гораздо эффективнее применять именно эту схему. Диоды же применяются сдвоенные, т.е. такие, у которых общий корпус и три вывода (два диода внутри). Один из выводов - общий (как правило катод). По виду сдвоенный диод очень похож на транзистор.

Внешний вид сдвоенного диода

Наибольшую популярность приобрела в бытовой и промышленной аппаратуре мостовая схема. Взгляните.

Типовая схема мостового выпрямителя (схема Гретца)

Можно без преувеличения сказать, что это самая распространённая схема. На практике вы с ней ещё не раз встретитесь. Она содержит четыре полупроводниковых диода, а на выходе, как правило, ставится RC-фильтр или только электролитический конденсатор для сглаживания пульсаций напряжения.

Мостовой выпрямитель с фильтром на плате компьютерного блока питания

О данной схеме уже рассказывалось на странице про диодный мост. Стоит отметить, что и у мостовой схемы есть недостатки. Как известно, у любого полупроводникового диода есть так называемое прямое падение напряжения (Forward voltage drop - VF). Для обычных выпрямительных диодов оно может быть 1 - 1,2 V (зависит от типа диода). Так вот, при использовании мостовой схемы на диодах теряется напряжение, равное 2 x VF, т.е. около 2 вольт. Это происходит потому, что в выпрямлении одной полуволны переменного тока участвуют 2 диода (затем другие 2). Получается, что на диодном мосте теряется часть напряжения, которое мы снимаем со вторичной обмотки трансформатора, а это явные потери. Поэтому в некоторых случаях в составе диодного моста применяются диоды Шоттки, у которых прямое падение напряжения невелико (около 0,5 вольта). Правда, стоит учесть, что диод Шоттки не рассчитан на большое обратное напряжение и очень чувствителен к его превышению.

Большой интерес вызывает

выпрямитель с удвоением напряжения.

Выпрямитель с удвоением напряжения.

Принцип удвоителя напряжения Латура-Делона-Гренашера основан на поочерёдном заряде-разряде конденсаторов С1 и С2 разными по полярности полуволнами входного напряжения. В результате между катодом одного диода и анодом второго диода возникает напряжение в два раза превышающее входное. Схема в студию:)

Типовая схема выпрямителя с удвоением

Стоит отметить, что данная схема применяется в блоках питания нечасто. Но её можно смело использовать, если необходимо вдвое увеличить напряжение, которое снимается со вторичной обмотки трансформатора. Это будет более логичным и правильным решением, чем перематывать вторичную обмотку трансформатора с целью увеличить выходное напряжение вторичной обмотки в 2 раза (ведь при этом придётся наматывать вторичную обмотку с вдвое большим числом витков). Так что, если не удалось найти подходящий трансформатор - смело применяем данную схему.

Развитием схемы стало создание умножителя на полупроводниковых диодах.

Умножитель напряжения.

Каждый диод и конденсатор образуют «звено» и эти звенья можно соединять последовательно до получения напряжения в несколько десятков киловольт. Конечно, для этого входное напряжение тоже должно быть достаточно большим.

Типовая схема умножителя напряжения

На рисунке изображён четырёхзвенный умножитель и на выходе мы получаем напряжение в четыре раза превышающее входное (U). Эти выпрямители получили большое распространение там, где нужно получить высокое напряжение при достаточно малом токе. Например, по такой схеме были выполнены источники высокого напряжения в старых телевизорах и осциллографах для питания анода электронно-лучевой трубки.

Сейчас такие источники питания используются в научных лабораториях, в детекторах элементарных частиц, в медицинской аппаратуре (люстра Чижевского) и в оружии самообороны (электрошокер). При повторении подобных конструкций и подборе деталей, следует учитывать рабочее напряжение, как диодов, так и конденсаторов исходя из напряжения, которое вы хотите получить. Весь умножитель, как правило, заливается специальным компаундом или эпоксидной смолой во избежание высоковольтных пробоев между элементами схемы.

Для нормальной работы некоторых устройств как, например, люстры Чижевского необходимы достаточно высокие напряжения. Как считают специалисты, излучатель отрицательных аэроионов, эффективен только при напряжении не менее 60 киловольт.

Трёхфазные выпрямители.

Устройства, которые используются для получения постоянного тока из переменного трёхфазного тока, называются трёхфазными выпрямителями. Трёхфазные выпрямители в бытовой технике, конечно, не используются. Единственный прибор, который может использоваться в быту это сварочный аппарат. В качестве трёхфазных выпрямителей используются наработки двух известных электротехников Миткевича и Ларионова. Самая простая схема Миткевича называется «три четверти моста параллельно», что означает три силовых диода включенных параллельно через вторичные обмотки трёхфазного трансформатора. Схема.

Типовая схема простейшего трёхфазного выпрямителя

Коэффициент пульсаций на нагрузке очень мал, что позволяет использовать конденсаторы фильтра небольшой ёмкости и малых габаритов.

Более сложной является схема Ларионова, которая называется «три полумоста параллельно», что это такое хорошо видно из рисунка.

Схема трёхфазного выпрямителя

В схеме используется уже шесть диодов и немного другая схема включения. Вообще схем трёхфазных выпрямителей достаточно много и наиболее совершенной, хотя редко употребляемой является схема «шесть мостов параллельно», а это уже 24 диода! Зато эта схема может выдавать высокое напряжение при большой мощности.

Трёхфазные мощные выпрямители используются в электровозах, городском электротранспорте (трамвай, троллейбус, метро), в промышленных установках для электролиза. Так же промышленные системы очистки газовых смесей, буровое и сварочное оборудование используют трёхфазные выпрямители.

Теперь вы знаете, какие бывают выпрямители переменного тока и сможете легко обнаружить их на принципиальной схеме или печатной плате любого прибора. А для тех, кто хочет знать больше, рекомендуем ознакомиться с книгой "Полупроводниковые выпрямители".

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:



Выпрямители. Схемы выпрямления электрического тока

В данной статье расскажем что такое выпрямитель тока, принципы его работы и схемы выпрямления электрического тока.

Выпрямитель электрического тока – электронная схема, предназначенная для преобразования переменного электрического тока в постоянный (одно полярный) электрический ток.

В полупроводниковой аппаратуре выпрямители исполняются на полупроводниковых диодах. В более старой и высоковольтной аппаратуре выпрямители исполняются на электровакуумных приборах – кенотронах. Раньше широко использовались – селеновые выпрямители.

Для начала вспомним, что собой представляет переменный электрический ток. Это гармонический сигнал, меняющий свою амплитуду и полярность по синусоидальному закону.

График переменного напряжения

График переменного напряжения

В переменном электрическом токе можно условно выделить положительные и отрицательные полупериоды. Всё то, что больше нулевого значения относится к положительным полупериодам (положительная полуволна – красным цветом), а всё, что меньше (ниже) нулевого значения – к отрицательным полупериодам (отрицательная полуволна – синим цветом).

Выпрямитель, в зависимости от его конструкции «отсекает», или «переворачивает» одну из полуволн переменного тока, делая направление тока односторонним.

Схемы построения выпрямителей сетевого напряжения можно поделить на однофазные и трёхфазные, однополупериодные и двухполупериодные.

Для удобства мы будем считать, что выпрямляемый переменный электрический ток поступает с вторичной обмотки трансформатора. Это соответствует истине и потому, что даже электрический ток в домашние розетки квартир домов приходит с трансформатора понижающей подстанции. Кроме того, поскольку сила тока – величина, напрямую зависящая от нагрузки, то при рассмотрении схем выпрямления мы будем оперировать не понятием силы тока, а понятием – напряжение, амплитуда которого напрямую не зависит от нагрузки.

На рисунке изображена схема и временная диаграмма выпрямления переменного тока однофазным однополупериодным выпрямителем.

картинка-схема №1 однофазного выпрямителякартинка-схема №1 однофазного выпрямителя

график выходного напряженияграфик выходного напряжения

Из рисунка видно, что диод отсекает отрицательную полуволну. Если мы перевернём диод, поменяв его выводы – анод и катод местами, то на выходе окажется, что отсечена не отрицательная, а положительная полуволна.

картинка-схема №2 однофазного выпрямителякартинка-схема №2 однофазного выпрямителя

график выходного напряженияграфик выходного напряжения

Среднее значение напряжения на выходе однополупериодного выпрямителя соответствует значению:

Uср = Umax / π = 0,318 Umax

где: π — константа равная 3,14.

Однополупериодные выпрямители используются в качестве выпрямителей сетевого напряжения в схемах, потребляющих слабый ток, а также в качестве выпрямителей импульсных источников питания. Они абсолютно не годятся в качестве выпрямителей сетевого напряжения синусоидальной формы для устройств, потребляющих большой ток.

Наиболее распространёнными являются однофазные двухполупериодные выпрямители. Существуют две схемы таких выпрямителей – мостовая схема и балансная.

Рассмотрим мостовую схему однофазного двухполупериодного выпрямителя и его работу.

картинка-схема мостового выпрямителякартинка-схема мостового выпрямителя

график выходного напряжения график выходного напряжения

Если ток вторичной обмотки трансформатора течёт по направлению от точки «А» к точке «В», то далее от точки «В» ток течёт через диод VD3 (диод VD1 его не пропускает), нагрузку Rн, диод VD2 и возвращается в обмотку трансформатора через точку «А».

Когда направление тока вторичной обмотки трансформатора меняется на противоположное, то вышедший из точки «А», ток течёт через диод VD4, нагрузку Rн, диод VD1 и возвращается в обмотку трансформатора через точку «В».

Таким образом, практически отсутствует промежуток времени, когда напряжение на выходе выпрямителя равно нулю.

Рассмотрим балансную схему однофазного двухполупериодного выпрямителя.

картинка-схема балансного выпрямителякартинка-схема балансного выпрямителя

график выходного напряженияграфик выходного напряжения

По своей сути это два однополупериодных выпрямителя, подключенных параллельно в противофазе, при этом начало второй обмотки соединено с концом первой вторичной обмотки. Если в мостовой схеме во время действия обоих полупериодов сетевого напряжения используется одна вторичная обмотка трансформатора, то в балансной схеме две вторичных обмотки (2 и 3) используются поочерёдно.

Среднее значение напряжения на выходе двухполупериодного выпрямителя соответствует значению:

Uср = 2*Umax / π = 0,636 Umax

где: π — константа равная 3,14.

Представляет интерес сочетание мостовой и балансной схемы выпрямления, в результате которого, получается двухполярный мостовой выпрямитель, у которого один провод является общим для двух выходных напряжений (для первого выходного напряжения, он отрицательный, а для второго — положительный):

картинка-схема балансного двухполярного выпрямителякартинка-схема балансного двухполярного выпрямителя

график выходного напряженияграфик выходного напряжения

Трёхфазные выпрямители электрического тока (Схема Ларионова)

Трёхфазные выпрямители обладают лучшей характеристикой выпрямления переменного тока – меньшим коэффициентом пульсаций выходного напряжения по сравнению с однофазными выпрямителями. Связано это с тем, что в трёхфазном электрическом токе синусоиды разных фаз «перекрывают» друг друга. После выпрямления такого напряжения, сложения амплитуд различных фаз не происходит, а выделяется максимальная амплитуда из значений всех трёх фаз входного напряжения.

график трехфазного напряженияграфик трехфазного напряжения

На следующем рисунке представлена схема трёхфазного однополупериодного выпрямителя и его выходное напряжение (красным цветом), образованное на «вершинах» трёхфазного напряжения.

картинка-схема трёхфазного однополупериодного выпрямителякартинка-схема трёхфазного однополупериодного выпрямителя

график выходного напряженияграфик выходного напряжения

За счёт «перекрытия» фаз напряжения, выходное напряжение трёхфазного однополупериодного выпрямителя имеет меньшую глубину пульсации. Вторичные обмотки трансформатора могут быть использованы только по схеме подключения «звезда», с «нулевым» выводом от трансформатора.

На следующем рисунке представлена схема трёхфазного двухполупериодного мостового выпрямителя (схема Ларионова) и его выходное напряжение (красным цветом).

картинка-схема трёхфазного двухполупериодного мостового выпрямителякартинка-схема трёхфазного двухполупериодного мостового выпрямителя

график выходного напряженияграфик выходного напряжения

За счёт использования положительной и перевернутой отрицательной полуволны трёхфазного напряжения, выходное напряжение (выделено красным цветом), образованное на вершинах синусоид, имеет самую маленькую глубину пульсаций выходного напряжения по сравнению со всеми остальными схемами выпрямления. Вторичные обмотки трансформатора могут быть использованы как по схеме подключения «звезда», без «нулевого» вывода от трансформатора, так и «треугольник».

При конструировании блоков питания

Для выбора выпрямительных диодов используют следующие параметры, которые всегда указаны в справочниках:

— максимальное обратное напряжение диода – Uобр ;

— максимальный ток диода – Imax ;

— прямое падение напряжения на диоде – Uпр .

Необходимо выбирать все эти перечисленные параметры с запасом, для исключения выхода диодов из строя.

Максимальное обратное напряжение диода Uобр должно быть в два раза больше реального выходного напряжения трансформатора. В противном случае возможен обратный пробой p-n, который может привести к выходу из строя не только диодов выпрямителя, но и других элементов схем питания и нагрузки.

Значение максимального тока Imax выбираемых диодов должно превышать реальный ток выпрямителя в 1,5 – 2 раза. Невыполнение этого условия, также приводит к выходу из строя сначала диодов, а потом других элементов схем.

Прямое падение напряжения на диоде – Uпр, это то напряжение, которое падает на кристалле p-n перехода диода. Если по пути прохождения тока стоят два диода, значит это падение происходит на двух p-n переходах. Другими словами, напряжение, подаваемое на вход выпрямителя, на выходе уменьшается на значение падения напряжения.


Схемы выпрямителей электрического тока предназначены для преобразования переменного — изменяющего полярность напряжения в однополярное — не изменяющее полярность. Но этого недостаточно для превращения переменного напряжения в постоянное. Для того, чтобы оно преобразовалось в постоянное необходимо применение сглаживающих фильтров питания, устраняющих резкие перепады выходного напряжения от нуля до максимального значения.



Выпрямитель напряжения: принцип работы и разновидности

Выпрямитель напряжения – это устройство для преобразования переменного электричества в постоянный ток. В его основе находится полупроводниковый прибор, имеющий одностороннюю проводимость. Такими приборами служат диод или тиристор. Если существует небольшая мощность, несколько сотен Ватт, используется однофазный выпрямитель. Они применяются в самых различных электрических устройствах.

Существуют преобразователи, рассчитанные на тысячи и более Ватт. Здесь используются другие элементы электроники, рассчитанные на такие высокие мощности. В данной статье будут рассмотрены все типы выпрямителей тока, зачем они нужны и по каким принципам они функционируют. В качестве дополнения материал содержит несколько видеороликов и одну научно-популярную статью.

Выпрямитель напряжения (стабилизатор)

Выпрямитель напряжения (стабилизатор)

Структура и особенности

Выпрямители это электротехнические устройства, которые служат для получения из переменного напряжения, постоянного. Главными компонентами выпрямителей являются вентили и трансформатор. Они создают условия протекания тока в нагрузочной цепи в одну сторону, то есть, выпрямляют его. Из переменного напряжения образуется постоянное с наличием пульсаций.

Чтобы сгладить полученные импульсы выпрямленного напряжения, после выхода выпрямителя подключают выравнивающий фильтр, состоящий из емкостей, дросселей и сопротивлений. Для выравнивания и регулировки полученного тока и напряжения к выходу сглаживающего фильтра подключают схему стабилизатора. Такие устройства часто подключают и на входе устройства на переменный ток.

Выпрямителем называется электронное устройство, предназначенное для преобразования электрической энергии переменного тока в постоянный. В основе выпрямителей лежат полупроводниковые приборы с односторонней проводимостью – диоды и тиристоры.

Режимы функционирования и свойства отдельных компонентов выпрямителя, стабилизатора, регулятора и фильтра согласовывают с определенными условиями эксплуатации нагрузки потребителя. Поэтому главной задачей при проектировании устройств выпрямления является расчет соотношений, дающих возможность определить по режиму эксплуатации потребителя электрические свойства и параметры компонентов стабилизатора и других частей. Далее необходимо рассчитать эти элементы и выбрать по каталогу в торговой сети.

Стабилизатор напряжения

Стабилизатор напряжения

Полупроводниковые схемы

Любой выпрямитель — это схема. Она включает в себя вторичную обмотку трансформатора, выпрямляющий элемент, электрический фильтр и нагрузку. При этом существует возможность получать умножение напряжения. Выпрямленное напряжение — это сумма постоянного и переменного напряжений. Переменная составляющая — это нежелательная компонента, которую уменьшают тем или иным способом. Но поскольку используются полуволны переменного напряжения, иначе быть не может.

Его можно уменьшить двумя способами:

  • улучшая эффективность электрического фильтра;
  • улучшая параметры выпрямляемого переменного напряжения.

Простейший выпрямитель однополупериодный. Он отсекает одну из полуволн переменного напряжения. Поэтому коэффициент пульсаций в такой схеме получается самым большим. Но если выпрямляется трехфазное напряжение с одним диодом в каждой фазе, а также одним и тем же фильтром, получится в три раза меньший коэффициент пульсаций. Однако наилучшими характеристиками обладают двухполупериодные выпрямители.

Интересно почитать! Что такое варистор и где его применяют.

Использовать обе полуволны переменного напряжения можно двумя способами:

  • по схеме моста;
  • по схеме со средней точкой обмотки (схема Миткевича).

Сравним обе эти схемы для одного и того же значения выпрямленного напряжения. В схеме моста используется меньше витков вторичной обмотки трансформатора, что является преимуществом. Но при этом в однофазном выпрямительном мосте необходимы четыре диода. В схеме со средней точкой необходимо в два раза больше витков вторичной обмотки со средней точкой, что является недостатком. Еще один недостаток этой схемы — необходимость симметрии частей обмотки относительно средней точки.

Схема устройства стабилизатора напряжения

Схема устройства стабилизатора напряжения

Асимметрия будет дополнительным источником пульсаций. Но зато в этой схеме нужны только два диода, что является преимуществом. При выпрямлении на диоде существует напряжение. Его величина почти не изменяется в зависимости от силы тока, протекающего через этот диод. Поэтому мощность, рассеиваемая на полупроводниковом диоде, растет по мере увеличения силы выпрямленного тока.

Как работает выпрямитель напряжения

Это весьма ощутимо при большой силе тока, и поэтому полупроводниковые диоды размещаются на охлаждающих радиаторах и при необходимости обдуваются.

При выпрямлении тока большой силы два диода схемы со средней точкой будут экономичнее и компактнее в сравнении с четырьмя диодами выпрямительного моста. Схемы выпрямителей в свое время не появились из ниоткуда. Их изобрели инженеры. Поэтому схемы выпрямителей в литературе иногда называются в связи с именами своих первооткрывателей. Мостовая схема именуется как «полный мост Гретца». Схема со средней точкой — «выпрямитель Миткевича».

Силовой трансформатор

Это устройство предназначено для согласования напряжений на входе и выходе выпрямительного устройства. Другими словами, трансформатор осуществляет разделение сети нагрузки и сети питания. Существуют всевозможные варианты схем соединения обмоток этого трансформатора, выбор которых зависит от типа схемы выпрямления устройством. На величину выходного напряжения трансформатора U2 влияет величина напряжения на выходе выпрямительного моста Uн.

Трансформатор способен выполнить гальваническую развязку частоты f1 с сетью питания U1, I1, и нагрузочную цепь с Uн, Iн одновременно. В настоящее время появилась возможность проектировать и производить инверторы высокого напряжения, функционирующие на повышенной частоте и выпрямляющие напряжение. Для этого применяются схемы бестрансформаторного выпрямления, в которых блок вентилей подключается сразу к первичной сети питания.

Силовой трансформатор

Силовой трансформатор

Диодный мост

Этот блок выполняет основную функцию в устройстве выпрямителя, преобразуя переменный ток в постоянный. В блоке применяются чаще всего элементы в виде диодов. На выходе блока вентилей снимается постоянное напряжение, имеющее повышенный уровень импульсов, который зависит от числа фаз сети питания и схемой выпрямителя.

Диодный мост

Диодный мост

Устройство фильтрования

Фильтрующая часть выпрямителя обеспечивает необходимый уровень пульсаций напряжения на выходе выпрямителя в соответствии с предъявляемыми требованиями нагрузки. В схеме фильтрующего устройства применяются сглаживающий дроссель или сопротивление, подключенные последовательно, и конденсаторы, подключенные параллельно выходу питания.

Однако чаще всего фильтры выполняют по схемам несколько сложнее. В маломощных выпрямителях нет необходимости в применении дросселя и резистора. В схемах выпрямителей для трехфазной сети величина импульсов меньше, тем самым становятся легче условия функционирования фильтра.

Интересно почитать: что такое клистроны.

Отличия выпрямителя и стабилизатора

В связи с ростом энергопотребления домохозяйств подстанции не редко приходится модернизировать. В ином случае качество энергоснабжения заметно снижается. Решением проблемы может стать установка стабилизатора или выпрямителя напряжения. Под выпрямителем тока понимается полупроводниковое, механическое, электровакуумное устройство. Большинство таких приборов создают «пульсирующий» ток. Их основные преимущества заключаются в следующем:

  • незначительные пульсации напряжения, неразрывная форма выходного тока;
  • высокий КПД во всем регулировочном диапазоне;
  • эффективное воздушное охлаждение;
  • герметичность конструкции обеспечивает защиту от проникновения внутрь агрессивных сред;
  • современные модели имеют промышленный интерфейс для управления с пульта или компьютера при различной удаленности;
  • возможность задать автоматический режим работы;
  • модульная конструкция выпрямителей высокой мощности позволяет работать при неисправности одного силового модуля;
  • оптимальные массогабаритные параметры;
  • возможность использования в качестве устройства выпрямления одно- и трехфазного тока.

Представленные в продаже выпрямители тока просты в обслуживании и отличаются высокой степенью ремонтопригодности. Для них характерен высокой энергетический фактор, то есть небольшое реактивное энергопотребление (за исключением тиристорных моделей).

Как работает выпрямитель напряжения

Стабилизаторы напряжения – уникальная техника для автоматической регулировки сетевых параметров на прикрепленных зажимах с заранее установленными пределами. Основное отличие стабилизаторов от выпрямителей заключается в принципе их действия. Например, в стабилизирующих устройствах параметрического типа в основу положено использование свойств нелинейных элементов: карборундовых резисторов, насыщенных дросселей, нелинейных конденсаторов.

Стабилизаторы компенсационного типа работают за счет воздействия колебаний выходного напряжения через цепочку обратной связи на регулирующий элемент. Как правило, это замкнутые системы автоматической регулировки, поэтому их иногда именуют регуляторами напряжения. Через регулирующий орган ток проходит импульсно или непрерывно. Преимущества стабилизаторов напряжения:

  • многофункциональность в отличие от выпрямителей. Современные модели стабилизаторов не только регулируют напряжение, но и могут включать задержку его подачи;
  • возможность сетевого мониторинга посредством вольтметров встроенного типа;
  • наличие дополнительной защиты от замыканий в подключенной сети и перенапряжений с внешней стороны;
  • позволяют владельцу быть в курсе происходящего с электросетью.

В качестве еще одного примера схемы выпрямления переменного тока рассмотрим двухтактный выпрямитель. Его еще называют однофазным диодным мостом. Принципиальная схема двухтактного выпрямителя переменного напряжения приведена на рисунке

схема двухтактного выпрямителя переменного напряжения

схема двухтактного выпрямителя переменного напряжения

Временные диаграммы токов и напряжений этого устройства совпадают с временными диаграммами двухфазного однотактного выпрямителя тока, приведенными на рисунке 4. В выпрямителе переменного тока на диодном мосте присутствует только одна вторичная обмотка, поэтому k = 1. В то же самое время количество импульсов тока за период равно 2, поэтому пульсность в данной схеме равна p= k · q = 1 · 2 = 2. По этой формуле полное название устройства, приведенного на рисунке 5, это двухтактный однофазный выпрямитель тока.

Частота первой гармоники пульсаций в данном случае, как и для двухфазного однотактного выпрямителя вдвое выше частоты сети. Тем не менее, области применения этих типов выпрямителей тока несколько отличаются. Для низковольтных устройств лучше подходит схема, показанная на рисунке 3, так как в ней падение напряжения происходит только на одном диоде.

В ряде случаев это настолько важно, что можно пренебречь возрастанием стоимости трансформатора. В преобразователях AC/DC с относительно высоким выходным напряжением лучше применять схему, приведенную на рисунке 5, так как на ее диодах действует одинарное обратное напряжение (в схеме двухфазного однотактного выпрямителя — удвоенное, так как напряжение на нагрузке и напряжение обмотки трансформатора складываются).

Однофазный выпрямитель напряжения подходит только для схем с относительно небольшим потребляемым током. При необходимости получить значительные величины постоянного тока лучше использовать трехфазный выпрямитель тока. Его основным преимуществом является меньший уровень пульсаций выходного напряжения, что значительно снижает требования к сглаживающему фильтру. В качестве примера приведем схему трехфазного однотактного выпрямителя тока. Она показана на рисунке 6.

Механическое выпрямление напряжения

Определение выпрямления означает получение однонаправленного электрического тока. Его величина при этом будет зависеть от формы переменного напряжения в каждом полупериоде. Но однонаправленный электрический ток при этом получается, как при положительном полупериоде напряжения, так и при его отрицательном значении. При этом нагрузка при переходе напряжения через ноль должна отключаться от ненужной полуволны напряжения. Первые выпрямители выполняли эту задачу механическими контактами.

Они либо приводились в движение синхронным двигателем, либо перемещались достаточно быстродействующим соленоидом. В обеих схемах контакты, переключающие напряжение, перемещаются синхронно с напряжением. В схеме с двигателем они вращаются, замыкаясь в нужный момент времени. Узел, предназначенный для выпрямления напряжения, при вращении аналогичен коллектору двигателя постоянного тока. Количество ламелей – контактов определяется числом оборотов синхронного двигателя.

Схема получения повышенного напряжения.

Схема получения повышенного напряжения.

При переходе синусоиды выпрямляемого напряжения через ноль обе щетки контактируют либо с началом, либо с концом ламели. Начало ламели совпадает с острием стрелки, указывающей направление вращения двигателя. Время контакта щеток с ламелью совпадает с длительностью половины периода выпрямляемого напряжения.

Синхронный двигатель вращается точно и кратно частоте питающего напряжения, которое он выпрямляет присоединенным к нему коллектором. Но его инерционность не позволит выпрямить скачкообразное изменение частоты питающего напряжения. Поэтому он эффективен только как выпрямитель напряжения электросети.

Популярные выпрямители напряжения

Таблица параметров популярных моделей выпрямителей напряжения с фото.

Выпрямитель на соленоиде замыкает контакт либо на время, когда сердечник втягивается, либо наоборот. Он может сработать только при некотором минимальном напряжении, которое достаточно для перемещения контактов. Поэтому часть полуволны вблизи перехода напряжения через ноль не будет обработана как следует.

Но зато такой выпрямитель может быть изготовлен довольно-таки небольшим. Поэтому он был широко распространен в свое время. Очевидно то, что без коммутации электрической цепи выпрямления напряжения не может быть. А возможности механического контакта ограничены мощностью искры, которая возникает в момент разрыва электрической цепи. Она постепенно уничтожает этот контакт тем быстрее, чем больше электрическая мощность при его размыкании.

Заключение

Рейтинг автора

Автор статьи

Инженер по специальности "Программное обеспечение вычислительной техники и автоматизированных систем", МИФИ, 2005–2010 гг.

Написано статей

Более подробно о том, что такое выпрямитель тока, рассказано в статье Выпрямитель тока: Лекция. Если у вас остались вопросы, можно задать их в комментариях на сайте. А также в нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессионалов. Для этого приглашаем читателей подписаться и вступить в группу.

В завершение статьи хочу выразить благодарность источникам, откуда мы черпали информацию во время подготовки материала:

www.electrosam.ru

www.digteh.ru

www.stihl-msk.ru

www.electricalschool.info

www.domelectrik.ru

Предыдущая

ТеорияЧто такое электрический ток, виды и условия его существования

Следующая

ТеорияКак устроен однополупериодный выпрямитель и где применяется

ВЫПРЯМИТЕЛИ

   В этой статье мы разберем какие бывают выпрямители, для какой цели служат, в чем заключаются особенности того или иного выпрямителя. Если мы решаем собрать какое-либо устройство или просто необходимо запитать готовое, то мы можем использовать питание от гальванических элементов (батареек), либо воспользоваться для этих целей аккумуляторами. Но как быть, если радиоустройство не планируется носить с собой и оно потребляет значительный ток? В таких случаях запитывают устройство от сети 220 вольт.

Фото трансформаторный блок питания

Фото трансформаторный блок питания

   Напрямую запитать от 220 вольт, разумеется, мы не можем, напряжение слишком высокое и ток переменный, а для питания электронных устройств почти всегда необходим постоянный ток и более низкое напряжение. Необходим так называемый сетевой адаптер.

Фото трансформатора

Фотография трансформатора

   Понизить напряжение мы можем с помощью трансформатора, о нем мы поговорим в одной из следующих статей, пока нам достаточно знать, что с помощью трансформатора мы можем понизить или повысить напряжение при переменном токе. Далее нам необходимо сделать из переменного тока постоянный, для этих целей и служит выпрямитель. Существуют три основных типа выпрямителей.

Однополупериодный выпрямитель

Схема однополупериодный выпрямитель

Схема однополупериодный выпрямитель

   Этот выпрямитель работает только в течение положительного полупериода синусоиды. Это можно видеть на следующем графике:

Выпрямленный ток после однополупериодного выпрямителя

Выпрямленный ток после однополупериодного выпрямителя

   На выходе после диода мы получаем пульсирующее напряжение, нам нужно сделать из него постоянное, то есть из пульсирующего тока получить постоянный. Для этих целей служит электролитический конденсатор большой емкости, подключенный параллельно выходу питания в соответствии с полярностью. На фотографии ниже можно увидеть внешний вид подобного конденсатора:

Электролитический конденсатор большой емкости

Электролитический конденсатор большой емкости

    Такой конденсатор благодаря большой емкости разряжается в течении отрицательного полупериода синусоиды. Обычно для фильтрации напряжения в выпрямителях применяют электролитические конденсаторы от 2200 микрофарад. В усилителях и других устройствах, где важно чтобы напряжение не проседало при увеличении мощности нагрузки, ставят конденсаторы на большую емкость, чем 2200 микрофарад. Для устройств питающих бытовую аппаратуру обычно конденсаторов такой емкости бывает достаточно. На следующем графике (выделено красным), мы можем видеть, как конденсатор поддерживает напряжение стабильным во время прохождения отрицательной полуволны.

Выпрямленный ток в однополупериодном выпрямителе после конденсатора

Выпрямленный ток в однополупериодном выпрямителе после конденсатора

Двухполупериодный выпрямитель со средней точкой

Схема двухполупериодный выпрямитель со средней точкой

Схема двухполупериодный выпрямитель со средней точкой

   Для этой схемы необходим трансформатор, с двумя вторичными обмотками. Напряжение на диодах в два раза выше, чем при включении схемы с однополупериодным выпрямителем или при включении мостовой схемы. В этой схеме попеременно работают оба полупериода. В течении положительного полупериода работает одна часть схемы обозначенная В1, во время отрицательного полупериода работает вторая часть схемы обозначенная В2. Эта схема является менее экономичной, чем мостовая схема, в частности у неё более низкий коэффициент использования трансформатора. В этой схеме после диодов получается также пульсирующее напряжение, но частота пульсаций в два раза выше. Что мы и можем видеть на следующем графике:

График двухполупериодного выпрямителя

График двухполупериодного выпрямителя

Двухполупериодный выпрямитель, мостовая схема

Схема двухполупериодный выпрямитель мостовая схема

Схема двухполупериодный выпрямитель мостовая схема

   И наконец, рассмотрим схему мостового выпрямителя, самую распространенную схему, по которой сделана большая часть всех выпущенных трансформаторных блоков питания. Сейчас объясню принцип работы диодного моста:

Диодный мост рисунок

Диодный мост рисунок

   Ток у нас на выходе с трансформатора переменный, а переменный ток, как известно, в течение периода дважды меняет свое направление. Говоря другими словам, конечно же упрощенно, при переменном токе с частотой 50 герц, ток у нас 100 раз в секунду меняет свое направление. То есть сначала он течет от вывода диодного моста под цифрой один, ко второму, потом в течение другой полуволны он течет от вывода под номером два к первому.

Объяснение работы диодного моста

Объяснение работы диодного моста

   Рассмотрим, что происходит с диодным мостом при подаче напряжения, мы видим, на рисунке обозначен красным путь тока, напрямую пройти к выводу диодного моста соединенного с переменным током не позволит диод, который получается у нас включенный в обратном включении, а в обратном включении, как мы помним, диоды не пропускают ток. Току остается только один путь (выделено на рисунке синим), через нагрузку и через диод уйти в провод соединенный с выводом переменного тока. Когда у нас ток меняет свое направление, то вступает в действие вторая часть диодного моста, которая действует аналогично той, что описал выше. В итоге у нас получается на выходе такой же график напряжения, как и у двухполупериодного выпрямителя со средней точкой:

График мостого выпрямителя

График мостого выпрямителя

   При сборке выпрямителя нужно учитывать полярность на выходе диодного моста, если мы подключим электролитический конденсатор неправильно, то рискуем испортить конденсатор и можно считать, что повезло, если этим все ограничится. Поэтому при сборке диодного моста важно помнить одно правило, плюс на выходе с моста всегда будет в точке соединения 2 катодов диодов, а минус в точке соединения анодов. Встречается и такое обозначение на схемах диодного моста:

Еще одно изображение диодного моста

Еще одно изображение диодного моста

   Диодный мост можно собрать как из отдельных диодов, так и взять специальную сборку из 4 диодов, уже соединенных по мостовой схеме, и имеющий 4 вывода. В таком случае остается только подать переменный ток, идущий обычно с вторичной обмотки трансформатора на два вывода моста, а с оставшихся двух выводов снимать плюс и минус. Обычно на самой детали бывает обозначено, где какой вывод у моста. Так выглядит импортный диодный мост:

Фото импортного диодного моста

Фото импортного диодного моста

   На фото далее изображен отечественный диодный мост КЦ405.

Фото диодный мост кц-405

Фото диодный мост кц405

Трехфазные выпрямители

   Существуют и трехфазные трансформаторы. Обычным однофазным диодным мостом с такого трансформатора не получится на выходе постоянный ток. Конечно, если нагрузка небольшая можно подключиться к одной фазе и к нулевому проводу трансформатора, но экономичным такое решение не назовешь.

Фото трехфазного трансформатора

Фото трехфазного трансформатора

   Для трехфазного тока существуют специальные схемы выпрямителей, две таких схемы приведены на рисунках ниже. Первая, известная как схема Миткевича, имеет низкий коэффициент габаритной мощности трансформатора. Эта схема применяется при небольших мощностях нагрузки.

Схема Миткевича

Схема Миткевича

   Вторая схема, известная как Схема Ларионова, нашла широкое применение в электротехнике, так как имеет лучшие технико-экономические показатели по сравнению со схемой Миткевича.

Схема Ларионова

Схема Ларионова

   Схема Ларионова может использоваться как "звезда-Ларионов” и "треугольник-Ларионов”. Вид подключения зависит от схемы подключения трансформатора, либо генератора, с выходом которого соединен этот выпрямитель. Автор статьи - AKV.

   Форум

   Обсудить статью ВЫПРЯМИТЕЛИ


Ликбез КО. Лекция №1 Схемы выпрямления электрического тока.


Схемы выпрямления электрического тока.
Выпрямитель электрического тока – электронная схема, предназначенная для преобразования переменного электрического тока в постоянный (однополярный) электрический ток.

В полупроводниковой аппаратуре выпрямители исполняются на полупроводниковых диодах. В более старой и высоковольтной аппаратуре выпрямители исполняются на электровакуумных приборах – кенотронах. Раньше широко использовались – селеновые выпрямители.

Для начала вспомним, что собой представляет переменный электрический ток. Это гармонический сигнал, меняющий свою амплитуду и полярность по синусоидальному закону.

В переменном электрическом токе можно условно выделить положительные и отрицательные полупериоды. Всё то, что больше нулевого значения относится к положительным полупериодам (положительная полуволна – красным цветом), а всё, что меньше (ниже) нулевого значения – к отрицательным полупериодам (отрицательная полуволна – синим цветом).

Выпрямитель, в зависимости от его конструкции «отсекает», или «переворачивает» одну из полуволн переменного тока, делая направление тока односторонним.

Схемы построения выпрямителей сетевого напряжения можно поделить на однофазные и трёхфазные, однополупериодные и двухполупериодные.

Для удобства мы будем считать, что выпрямляемый переменный электрический ток поступает с вторичной обмотки трансформатора. Это соответствует истине и потому, что даже электрический ток в домашние розетки квартир домов приходит с трансформатора понижающей подстанции. Кроме того, поскольку сила тока – величина, напрямую зависящая от нагрузки, то при рассмотрении схем выпрямления мы будем оперировать не понятием силы тока, а понятием – напряжение, амплитуда которого напрямую не зависит от нагрузки.

На рисунке изображена схема и временная диаграмма выпрямления переменного тока однофазным однополупериодным выпрямителем.

Из рисунка видно, что диод отсекает отрицательную полуволну. Если мы перевернём диод, поменяв его выводы – анод и катод местами, то на выходе окажется, что отсечена не отрицательная, а положительная полуволна.

Среднее значение напряжения на выходе однополупериодного выпрямителя соответствует значению:
Uср = Umax / π = 0,318 Umax

где: π - константа равная 3,14.
Однополупериодные выпрямители используются в качестве выпрямителей сетевого напряжения в схемах, потребляющих слабый ток, а также в качестве выпрямителей импульсных источников питания. Они абсолютно не годятся в качестве выпрямителей сетевого напряжения синусоидальной формы для устройств, потребляющих большой ток.

Наиболее распространёнными являются однофазные двухполупериодные выпрямители. Существуют две схемы таких выпрямителей – мостовая схема и балансная.

Рассмотрим мостовую схему однофазного двухполупериодного выпрямителя и его работу.

Если ток вторичной обмотки трансформатора течёт по направлению от точки «А» к точке «В», то далее от точки «В» ток течёт через диод VD3 (диод VD1 его не пропускает), нагрузку Rн, диод VD2 и возвращается в обмотку трансформатора через точку «А». Когда направление тока вторичной обмотки трансформатора меняется на противоположное, то вышедший из точки «А», ток течёт через диод VD4, нагрузку Rн, диод VD1 и возвращается в обмотку трансформатора через точку «В».

Таким образом, практически отсутствует промежуток времени, когда напряжение на выходе выпрямителя равно нулю.

Рассмотрим балансную схему однофазного двухполупериодного выпрямителя.

По своей сути это два однополупериодных выпрямителя, подключенных параллельно в противофазе, при этом начало второй обмотки соединено с концом первой вторичной обмотки. Если в мостовой схеме во время действия обоих полупериодов сетевого напряжения используется одна вторичная обмотка трансформатора, то в балансной схеме две вторичных обмотки (2 и 3) используются поочерёдно.

Среднее значение напряжения на выходе двухполупериодного выпрямителя соответствует значению:
Uср = 2*Umax / π = 0,636 Umax

где: π - константа равная 3,14.
Представляет интерес сочетание мостовой и балансной схемы выпрямления, в результате которого, получается двухполярный мостовой выпрямитель, у которого один провод является общим для двух выходных напряжений (для первого выходного напряжения, он отрицательный, а для второго - положительный):


Трёхфазные выпрямители

Трёхфазные выпрямители обладают лучшей характеристикой выпрямления переменного тока – меньшим коэффициентом пульсаций выходного напряжения по сравнению с однофазными выпрямителями. Связано это с тем, что в трёхфазном электрическом токе синусоиды разных фаз «перекрывают» друг друга. После выпрямления такого напряжения, сложения амплитуд различных фаз не происходит, а выделяется максимальная амплитуда из значений всех трёх фаз входного напряжения.

На следующем рисунке представлена схема трёхфазного однополупериодного выпрямителя и его выходное напряжение (красным цветом), образованное на «вершинах» трёхфазного напряжения.

За счёт «перекрытия» фаз напряжения, выходное напряжение трёхфазного однополупериодного выпрямителя имеет меньшую глубину пульсации. Вторичные обмотки трансформатора могут быть использованы только по схеме подключения «звезда», с «нулевым» выводом от трансформатора.

На следующем рисунке представлена схема трёхфазного двухполупериодного мостового выпрямителя (схема Ларионова) и его выходное напряжение (красным цветом).

За счёт использования положительной и перевернутой отрицательной полуволны трёхфазного напряжения, выходное напряжение (выделено красным цветом),

Высоковольтный выпрямитель и стабилизатор для лампового УМЗЧ

Если не принимать во внимание идеологические соображения, то стабилизатор анодного напряжения усилителя мощности звуковой частоты (УМЗЧ) на радиолампах дает много преимуществ при конструировании – экономия пространства и массы по сравнению с конденсаторно-дроссельным фильтром сравнимых способностей, лампы можно безопасно использовать в режимах близких к критическим, существенное снижение фона, независимость от обычных капризов неважной (например деревенской) осветительной сети.

Здесь, стабилизированный источник анодного напряжения (+250 В) лампового усилителя на 4-х 6С19П выполнен на стандартном трансформаторе ТА251 с раздельными для каждого канала выпрямителями и стабилизаторами. Выпрямители «твердотельные» мостовые, на быстрых диодах шунтированных пленочными конденсаторами для нейтрализации «ненулевого времени рассасывания зарядов при их переключении». Стабилизаторы на высоковольтных полевых транзисторах с изолированными затворами. Применен компактный печатный монтаж и элементы широкого применения. Два выпрямителя и два стабилизатора смонтированы на небольшой печатной плате привинченной к спине игольчатого радиатора. На обратной стороне платы, со стороны печатного монтажа смонтированы и регулирующие элементы – полевые транзисторы. Они прижимаются к радиатору через изолирующие слюдяные прокладки при установке платы. Выводы стабилизаторов и выпрямителей смонтированы с учетом ее установки – только со стороны установки деталей. В целом, получилось вполне удобно.

Схема электрическая принципиальная выпрямителя и стабилизатора одного канала, ниже.

Высоковольтный выпрямитель и стабилизатор для лампового УМЗЧ

На схеме не показаны конденсаторы шунтирующие диоды выпрямительного моста, подбором напряжения и количества стабилитронов D1…D3 устанавливаем напряжение на выходе стабилизатора. Напряжения оксидных конденсаторов должны соответствовать действующим в схеме. Транзистор Т2 защищает регулирующий от перегрузок и замыканий, R6 разряжает конденсаторы выключенного прибора (полностью ~1 мин). Регулирующий транзистор можно заменить на подходящий по напряжению IRF.

Что было использовано для работы.

Набор инструментов и материалов для разработки и изготовления печатной платы (ПП), набор инструментов для радиомонтажа, нечто для сверления (станок, дрель), в том числе и для отверстий на ПП (0,5…1,5 мм). Набор инструмента для нарезания резьбы М3, радиоэлементы, мелочи.

Разработка платы.

Высоковольтный выпрямитель и стабилизатор для лампового УМЗЧ

Применение печатного монтажа в высококачественном УМЗЧ не желательно – увеличивается количество паек каждая из которых чуточку ухудшает результат – ясность звучания прибора. Если в транзисторных схемах это затруднительно, то в лаконичных ламповых схемах вполне возможно, более того удобно. Здесь, много установочных элементов закрепляемых на шасси. Большая часть мелких элементов преотлично монтируется на их лепестках и жестких выводах. Такой объемный монтаж был очень распространен в эпоху ранней ламповой электроники, а печатный вытеснил его как более технологичный в изготовлении, компактный и ремонтопригодный.


Здесь, к печатному монтажу пришлось прибегнуть во имя компактности – нужно было поместить довольно большой усилитель (его более мощную версию на 6С19П) с его блоком питания в один корпус с площадью близкой к стандартной аппаратуре (поставить в стойку). Более того, применение ПП в БП извинительно – SRPP топология выходного каскада усилителя, в отличие от традиционного однотактного не предполагает протекание сигнального тока через источник питания, требования к нему могут быть не столь высокими. Тем не менее, постарался сделать дорожки ПП максимально короткими и достаточно широкими, применил лужение дорожек и припой без свинца.

Печатная плата разработана в программе Sprint-Layout, два независимых стабилизатора (левый канал, правый канал) поместились на ПП размером 80х110. Здесь находятся все элементы схемы, включая большие емкости и регулируемые транзисторы. Последние смонтированы навыворот, со стороны печатного монтажа и при установке на радиаторе охлаждения прижимаются к нему спиной - металлическими фланцами. Все выводы схемы для внешнего сообщения с усилителем сделаны с учетом одностороннего доступа к плате. В целом, получился удобный модуль питания.

ПП получилась весьма простой и без SMD элементов, при ее изготовлении применен ручной способ нанесения лакового защитного рисунка – старым добрым рейсфедером. Высоковольтный выпрямитель и стабилизатор для лампового УМЗЧ

Заготовка для ПП нашлась только с двухсторонним фольгированием. Лишний слой снял пинцетом прогрев его строительным феном. Клей при этом размягчается.

Высоковольтный выпрямитель и стабилизатор для лампового УМЗЧ

Зеркальный рисунок разработанной ПП напечатал на принтере, вырезал его ножницами, оставив со всех сторон широкие лепестки. Они загибаются на обратную сторону заготовки ПП и закрепляются липкой лентой. Центры отверстий накерниваются, бумага снимается, плата сверлится и зачищается.

Высоковольтный выпрямитель и стабилизатор для лампового УМЗЧ

Рисунок дорожек нанес традиционным битумным лаком, стеклянным (широкие дорожки, большие расстояния между отверстиями) рейсфедером. После высыхания лака рисунок ретушировал шилом и привязав тонкую медную проволочку положил в кювету для травления. Готовый раствор хлорного железа хранится в полиэтиленовом пищевом контейнере с герметической крышкой. Небольшие платы можно травить прямо в нем.

Высоковольтный выпрямитель и стабилизатор для лампового УМЗЧ

Плату помещаю медью ко дну, приподнятую доставательной проволочкой за один край. Таким образом, продукты реакции не скапливаются на поверхности меди и не замедляют процесс. Травление идет весьма быстро без всяких покачиваний и взбалтываний. Единственный момент – шлам может накопиться на дне, тогда его слой замедляет травление нижнего конца платы. Выход – периодически избавляться от осадка, обновлять раствор.

Для подогрева раствора поставил кювету-контейнер на остывающую дровяную плиту.

Высоковольтный выпрямитель и стабилизатор для лампового УМЗЧ

Вытравленную ПП отмыл ацетоном от лака, слегка зачистил и залудил дорожки, приступил к монтажу элементов.

Элементы были использованы не новые, пришлось каждый проверять, к счастью их не много. Использовал китайский приборчик, низковольтные стабилитроны удобно проверить на стационарном БП.

Высоковольтный выпрямитель и стабилизатор для лампового УМЗЧВысоковольтный выпрямитель и стабилизатор для лампового УМЗЧ

Конденсаторы шунтирующие диоды выпрямительного моста нахлобучил поверх них, выводы для подключения переменного напряжения сделал из нетонкой луженой проволоки.

Высоковольтный выпрямитель и стабилизатор для лампового УМЗЧ

Регулирующий транзистор расположен спиной к радиатору с обратной стороны платы, ось отверстий для винтов М3 проходит через середину пластиковой части транзистора.

Высоковольтный выпрямитель и стабилизатор для лампового УМЗЧ

Устанавливаемые торчком резисторы не только экономят место на плате, но и предоставляют удобные выводы для подключения внешних проводов, особенно полезных при отсутствии удобного доступа к дорожкам. Например, на фото выше стрелочкой показан вывод платы «+ Ua». У 2 Вт резисторов МЛТ штатные проволочные выводы коротковаты для такого монтажа – верхний приходится наращивать нетонкой луженной проволокой, у импортных выводы длиннее, хватает и своих. Белые керамические резисторы – датчик тока R5, составлен из 2х3,3 Ом.

Высоковольтный выпрямитель и стабилизатор для лампового УМЗЧ

Собранная плата запитана от трансформатора ТАН30. Обнаружилось интересное – выходное напряжение скачет резвым козленком, запросто может прыгнуть на 4 вольта вне зависимости от изменений в сети. Однако. Обычно стабилизатор являл собой полнейшее хладнокровие и невозмутимость. Осциллограф показал нечто любопытное на выходе. Самовозбуждение?

Высоковольтный выпрямитель и стабилизатор для лампового УМЗЧ

Причина нашлась не сразу и по наитию – главным злодеем оказался сетевой паяльник 40 Вт включенный через осветительный диммер (для регулировки температуры). Его нагревательная, но все-же обмотка (фактически - катушка индуктивности) излучала. Неудачная (удачная) топология ПП сработала как рамочная антенна и получился радиоприемник с передатчиком. В лучшем виде.

Высоковольтный выпрямитель и стабилизатор для лампового УМЗЧ

Достаточно было разорвать рамку антенны – удалить часть «земляной» печатной дорожки (по контуру коротких сторон ПП) и все встало на свои места – стабилизатор стал вести себя прилично, выходное напряжение изменяется только на десятые вольта при колебаниях в сети, наводка от паяльника радикально уменьшилась.

Высоковольтный выпрямитель и стабилизатор для лампового УМЗЧ

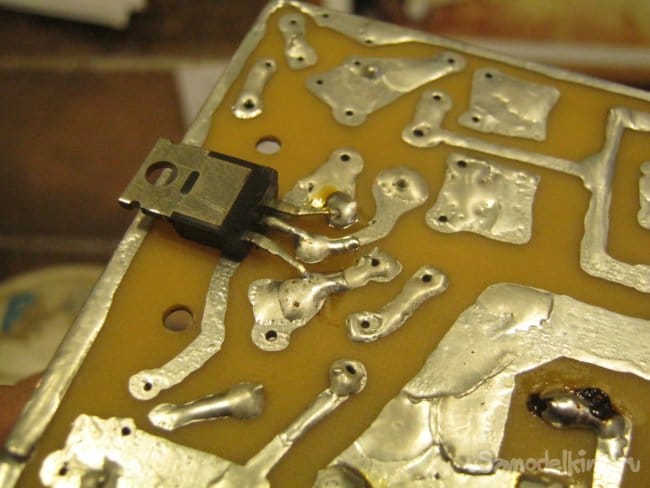

Луженые дорожки перерезал бормашинкой и оторвал поддев конец лезвием ножа.

Высоковольтный выпрямитель и стабилизатор для лампового УМЗЧ

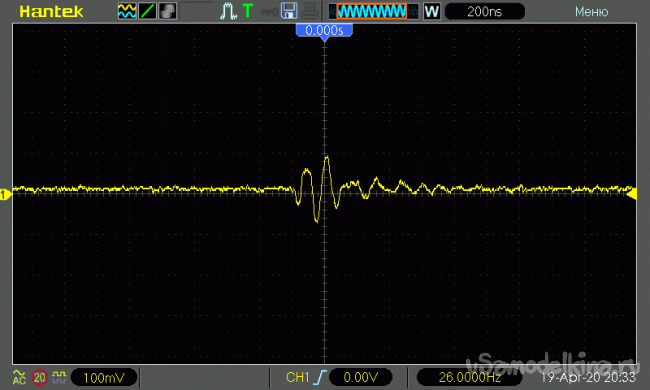

Вот что у меня получилось при близком поднесении паяльника (печатный монтаж уже исправлен). Кроме того, стабилизатор в готовой конструкции будет находиться в металлическом кожухе, суть - экране.

Babay Mazay, апрель, 2020 г.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Высоковольтный выпрямитель - Большая Энциклопедия Нефти и Газа, статья, страница 1

Высоковольтный выпрямитель

Cтраница 1

Высоковольтные выпрямители, применяемые для питания рентгеновских труоок и электронных микроскопов, изготовляются на напряжения до 200 кв и более с выходной мощностью до нескольких десятков киловатт.  [1]

Высоковольтный выпрямитель, питающий счетную трубку, собран на селеновых шайбах и рассчитан на потенциал до 2 5 кв, величина которого контролируется по киловольтметру. Следует помнить, что высокое напряжение небезопасно, и по окончании работы для более быстрого разряда конденсаторов фильтра необходимо нажать специальную замыкающую кнопку.  [3]

Высоковольтный выпрямитель имеет внутреннее сопротивление порядка 8 - 12 Мом в зависимости от добротности паразитного эквивалентного контура и мощности генератора.  [4]

Высоковольтный выпрямитель питается импульсным высоковольтным напряжением, образуемым на дополнительной и основной обмотках выходного строчного трансформатора 5Тр1 во время обратного хода строчной развертки.  [5]

Высоковольтный выпрямитель, питающий счетную трубку, собран на селеновых шайбах и рассчитан на потенциал до 2 5 кв, величина которого контролируется по киловольтметру. Следует помнить, что высокое напряжение небезопасно, и по окончании работы для более быстрого разряда конденсаторов фильтра необходимо нажать специальную замыкающую кнопку.  [7]

Высоковольтный выпрямитель обеспечивает плавную регулировку напряжения в пределах 200 - 2500 в при питании от сети переменного тока ПО, 127 и 220 в с частотой 50 гц.  [8]

Высоковольтные выпрямители являются основной частью оборудования при передаче электроэнергии на большие расстояния постоянным током высокого напряжения; они же используются как инверторы для преобразования постоянного тока в переменный.  [9]

Высоковольтный выпрямитель работает нормально только при исправном генераторе строчной развертки. Проверка высокого напряжения при отсутствии кило-вольтметра может быть произведена при помощи самодельного высоковольтного щупа к вольтметру ( стр.  [10]

Высоковольтный выпрямитель работает по однополупериодной схеме на лампе 2Ц2С и дает на выходе напряжение около 1 кв под нагрузкой.  [12]

Высоковольтные выпрямители используются для питания электронно-лучевых трубок в телевизионных приемниках, в индикаторах радиолокационных станций; для питания модуляторов и выходных каскадов мощных передатчиков; для заряда импульсных формирующих линий, для питания цепей поджига разрядников в переключателях радиолокационных станций и в другой радиоаппаратуре.  [13]

Выпрямители высокого напряжения в сборе | Semtech

Номер Имя
S1KW16KA-1 Высоковольтный, сильный ток, высокая плотность, стандартный выпрямительный блок
S1KW32C-48 Выпрямитель со стандартным восстановлением высокой плотности, высокое напряжение
S1KW32KA-2 Высоковольтный, сильный ток, высокая плотность, стандартный выпрямительный блок
S1KW48KA-3 Высоковольтный, сильный ток, высокая плотность, стандартный выпрямительный блок
S1KW64KA-4 Высоковольтный, сильный ток, высокая плотность, стандартный выпрямительный блок
S1KW80KA-5 Высоковольтный, сильный ток, высокая плотность, стандартный выпрямительный блок
S1KW96KA-6 Высоковольтный, сильный ток, высокая плотность, стандартный выпрямительный блок
С2ХВМ10 Модульный выпрямитель высокого напряжения, высокой плотности со стандартным восстановлением
С2ХВМ12.5 Модульный выпрямитель высокого напряжения, высокой плотности со стандартным восстановлением
С2ХВМ15 Модульный выпрямитель высокого напряжения, высокой плотности со стандартным восстановлением
С2ХВМ2.5 Модульный выпрямитель высокого напряжения, высокой плотности со стандартным восстановлением
С2ХВМ2.5Ф Модульный выпрямитель высокого напряжения, высокой плотности и быстрого восстановления
S2HVM5 Модульный выпрямитель высокого напряжения, высокой плотности со стандартным восстановлением
S2HVM5F Модульный выпрямитель высокого напряжения, высокой плотности и быстрого восстановления
С2ХВМ7.5 Модульный выпрямитель высокого напряжения, высокой плотности со стандартным восстановлением
С2ХВМ7.5Ф Модульный выпрямитель высокого напряжения, высокой плотности и быстрого восстановления
С2ХВС2.5 Модульный выпрямитель высокого напряжения, высокой плотности со стандартным восстановлением
С2ХВС2.5Ф Модульный выпрямитель высокого напряжения, высокой плотности и быстрого восстановления
S2HVS5 Модульный выпрямитель высокого напряжения, высокой плотности со стандартным восстановлением
S2HVS5F Модульный выпрямитель высокого напряжения, высокой плотности и быстрого восстановления
С2ХВС7.5 Модульный выпрямитель высокого напряжения, высокой плотности со стандартным восстановлением
С2ХВС7.5Ф Модульный выпрямитель высокого напряжения, высокой плотности и быстрого восстановления
S2KW16KA-2 Высоковольтный, сильный ток, высокая плотность, стандартный выпрямительный блок
S2KW24KA-3 Высоковольтный, сильный ток, высокая плотность, стандартный выпрямительный блок
S2KW32KA-4 Высоковольтный, сильный ток, высокая плотность, стандартный выпрямительный блок
S2KW40KA-5 Высоковольтный, сильный ток, высокая плотность, стандартный выпрямительный блок
S2KW48KA-6 Высоковольтный, сильный ток, высокая плотность, стандартный выпрямительный блок
S2KW8KA-1 Высоковольтный, сильный ток, высокая плотность, стандартный выпрямительный блок
S3HVM10 Модульный выпрямитель высокого напряжения, высокой плотности со стандартным восстановлением
S3HVM2.5 Модульный выпрямитель высокого напряжения, высокой плотности со стандартным восстановлением
S3HVM2.5F Модульный выпрямитель высокого напряжения, высокой плотности и быстрого восстановления
S3HVM5 Модульный выпрямитель высокого напряжения, высокой плотности со стандартным восстановлением
S3HVM5F Модульный выпрямитель высокого напряжения, высокой плотности и быстрого восстановления
S3HVM7.5 Модульный выпрямитель высокого напряжения, высокой плотности со стандартным восстановлением
S4KW12KA-3 Высоковольтный, сильный ток, высокая плотность, стандартный выпрямительный блок
S4KW16KA-4 Высоковольтный, сильный ток, высокая плотность, стандартный выпрямительный блок
S4KW20KA-5 Высоковольтный, сильный ток, высокая плотность, стандартный выпрямительный блок
S4KW24KA-6 Высоковольтный, сильный ток, высокая плотность, стандартный выпрямительный блок
S4KW4KA-1 Высоковольтный, сильный ток, высокая плотность, стандартный выпрямительный блок
S4KW8KA-2 Высоковольтный, сильный ток, высокая плотность, стандартный выпрямительный блок
S6HVM2.5 Модульный выпрямитель высокого напряжения, высокой плотности со стандартным восстановлением
S6HVM2.5F Модульный выпрямитель высокого напряжения, высокой плотности и быстрого восстановления
S6HVM20 Стандартное восстановление, высоковольтный выпрямитель в сборе
S6HVM25 Стандартное восстановление, высоковольтный выпрямитель в сборе
S6HVM30 Стандартное восстановление, высоковольтный выпрямитель в сборе
S6HVM5 Модульный выпрямитель высокого напряжения, высокой плотности со стандартным восстановлением
S9HVM2.5 Модульный выпрямитель высокого напряжения, высокой плотности со стандартным восстановлением
SCF10000 Высоковольтный, высокоплотный, быстро восстанавливающийся кремниевый выпрямитель с выводами
SCF12500 Высоковольтный, высокоплотный, быстро восстанавливающийся кремниевый выпрямитель с выводами
SCF2500 Высоковольтный, высокоплотный, быстро восстанавливающийся кремниевый выпрямитель с выводами
SCF5000 Высоковольтный, высокоплотный, быстро восстанавливающийся кремниевый выпрямитель с выводами
SCF7500 Высоковольтный, высокоплотный, быстро восстанавливающийся кремниевый выпрямитель с выводами
SCFS10000 Высоковольтный, высокоплотный, быстро восстанавливающийся кремниевый выпрямитель с выводами
SCFS12000 Высоковольтный, высокоплотный, быстро восстанавливающийся кремниевый выпрямитель с выводами
SCFS2000 Высоковольтный, высокоплотный, быстро восстанавливающийся кремниевый выпрямитель с выводами
SCFS4000 Высоковольтный, высокоплотный, быстро восстанавливающийся кремниевый выпрямитель с выводами
SCFS6000 Высоковольтный, высокоплотный, быстро восстанавливающийся кремниевый выпрямитель с выводами
SCFS8000 Высоковольтный, высокоплотный, быстро восстанавливающийся кремниевый выпрямитель с выводами
СЧ20000 Высоковольтный кремниевый выпрямитель с выводами высокой плотности
СЧ22500 Высоковольтный кремниевый выпрямитель с выводами высокой плотности
СЧ25000 Высоковольтный кремниевый выпрямитель с выводами высокой плотности
СЧ30000 Высоковольтный кремниевый выпрямитель с выводами высокой плотности
СЧ35000 Высоковольтный кремниевый выпрямитель с выводами высокой плотности
SCH5000 Высоковольтный кремниевый выпрямитель с выводами высокой плотности
SCH7500 Высоковольтный кремниевый выпрямитель с выводами высокой плотности
SCHJ15K Высоковольтный кремниевый выпрямитель с выводами высокой плотности
SCHJ22.5K Высоковольтный кремниевый выпрямитель с выводами высокой плотности
SCHJ30K Высоковольтный кремниевый выпрямитель с выводами высокой плотности
SCHJ37.5K Высоковольтный кремниевый выпрямитель с выводами высокой плотности
SCHJ45K Высоковольтный кремниевый выпрямитель с выводами высокой плотности
SCHS10000 Высоковольтный, высокоплотный, кремниевый выпрямительный блок со стандартным восстановлением и выводами
SCHS12500 Высоковольтный, высокоплотный, кремниевый выпрямительный блок со стандартным восстановлением и выводами
SCHS15000 Высоковольтный, высокоплотный, кремниевый выпрямительный блок со стандартным восстановлением и выводами
SCHS2500 Высоковольтный, высокоплотный, кремниевый выпрямительный блок со стандартным восстановлением и выводами
SCHS5000 Высоковольтный, высокоплотный, кремниевый выпрямительный блок со стандартным восстановлением и выводами
SCHS7500 Высоковольтный, высокоплотный, кремниевый выпрямительный блок со стандартным восстановлением и выводами
SCKV100K3 Выпрямитель со стандартным восстановлением высокой плотности, высокое напряжение
SCKV12K30 Выпрямитель со стандартным восстановлением высокой плотности, высокое напряжение
SCKV12K40 Выпрямитель со стандартным восстановлением высокой плотности, высокое напряжение
SCKV150K3 Выпрямитель со стандартным восстановлением высокой плотности, высокое напряжение
SCKV18K30 Выпрямитель со стандартным восстановлением высокой плотности, высокое напряжение
SCKV18K40 Выпрямитель со стандартным восстановлением высокой плотности, высокое напряжение
SCKV200K3 Выпрямитель со стандартным восстановлением высокой плотности, высокое напряжение
SCKV25K30 Выпрямитель со стандартным восстановлением высокой плотности, высокое напряжение
SCKV25K40 Выпрямитель со стандартным восстановлением высокой плотности, высокое напряжение
SCKV30K12F Высокоплотный, высоковольтный, кремниевый выпрямительный узел с быстрым восстановлением
SCKV33K12 Выпрямитель со стандартным восстановлением высокой плотности, высокое напряжение
SCKV45K12 Выпрямитель со стандартным восстановлением высокой плотности, высокое напряжение
SCKV45K12F Высокоплотный, высоковольтный, кремниевый выпрямительный узел с быстрым восстановлением
SCKV60K12F Высокоплотный, высоковольтный, кремниевый выпрямительный узел с быстрым восстановлением
SCKV66K12 Выпрямитель со стандартным восстановлением высокой плотности, высокое напряжение
SCPHN10 Высоковольтный, сильный ток, высокая плотность, стандартный выпрямительный блок
SCPHN16 Высоковольтный, сильный ток, высокая плотность, стандартный выпрямительный блок
SCPHN20 Высоковольтный, сильный ток, высокая плотность, стандартный выпрямительный блок
SCPHN26 Высокий объем
.

высоковольтный выпрямительный диод 200кв 2.0а кремниевые диоды для электрического ускорителя, электростатического обезвоживания

Описание продукта

Описание продукта

высоковольтный выпрямительный диод 200 кВ 2.0A кремниевые диоды для электрического ускорителя, электростатическая дегидратация:

Характеристика:

  • Характеристики лавин
  • Доступны другие размеры
  • вакуумный формованный, нержавеющий корпус из эпоксидной смолы
  • Tj: -40 ℃ - + 120 ℃

Применение:

  • Выпрямитель высокого напряжения, используемый в
    электростатической очистке
  • Экв. оборудование
  • Высоковольтный выпрямитель общего назначения

Применения

Высоковольтные выпрямители для электрического ускорителя , электростатическая дегидратация

79 - -
, обратный повторяющееся напряжение В RRM Прямой средний ток выпрямителя I F (AV) Максимальное прямое напряжение В FM Максимальный прямой импульсный ток I FSM Нормальный ток утечки температуры I RRM Время обратного восстановления trr
KV A V A μA nS
2CL150KV / 0.5A 150 0,5 180 10 5,0 - -
2CL200KV / 0,5A 200 0,5 240 10 5,0 2CL80KV / 1.0A 80 1.0 96 20 5.0 - -
2CL100KV / 1.0A 100 1.0 120 20 5.0 - -
2CL200KV / 1.0A 200 1.0 240 20 5.0 - -
2CL100KV / 2.0A 100 2.0 100 2.0 40 5,0 - -
2CL200KV / 2,0A 200 2,0 240 40 5,0 - -
2CL80KV / 3.0A 80 3,0 96 60 5,0 - -

Мы поставляем не только стандартные блоки высоковольтных выпрямителей, но и индивидуальные.
Диапазон нашей продукции составляет от 1000 В до 500 кВ, от 5 мА до 50 А и от 10 до 300 кГц. Ток утечки составляет

и меньше 0,5 мкА, и нестандартная форма не является проблемой. Образцы могут быть готовы в течение 10 дней. Контроль качества

является строгим, наша команда по контролю качества из 10 человек проводит различные тесты, чтобы убедиться, что продукция соответствует стандартам RoHS

.Приветствуются более мелкие заказы, и вы можете начать с заказа товаров на сумму всего 500 долларов.

Упаковка и доставка

Упаковка и доставка

1.Мы можем отправить продукцию по всему миру.
2.DHL, FedEx, TNT, UPS, EMS, Почта Китая, Почта Гонконга - все это доступно.
3. Товар будет отправлен в течение 7 дней после получения оплаты.
4. Мы принимаем L / C, T / T, Western Union.
5.Пожалуйста, убедитесь, что ваш адрес доставки и контактный телефон верны, когда вы предлагаете цену.
6. Вы можете отслеживать состояние вашего продукта на веб-сайте после того, как он будет отправлен.

Наши услуги

Основные продукты

02

9000 9000 9000 9000 9000000

Патент No.

Очистка промышленных сточных газов высокочастотного источника питания высокого напряжения

ZL 2013 2 0269785.3

Устройство регулируемой вентиляционной нагрузки EHV

ZL 2012 2 0096537.9

Высокая частота высокой мощности импульсный лазерный источник питания

ZL 2012 2 0099007.x

Комбинированное устройство высоковольтной нагрузки на печатную плату

ZL 2012 2 0098995.6

Узел высокочастотного умножителя напряжения

ZL 2012 2 0099008.4

Высокочастотный высоковольтный трансформатор сухого типа

ZL 2012 2 0098417.2
42 Устройство для измерения резистивной нагрузки

ZL 2012 20096569.9

Высоковольтный штекер высокой мощности

ZL 2012 2 2299106.8

Компания и услуги

Компания и услуги
  • Leadsun специализируется на OEM, ODM и индивидуальном обслуживании, у нас есть опытные инженеры для оказания технической поддержки, включая проектирование, эксплуатацию, настройку и анализ отказов.
  • Leadsun имеет серию сборки продукта Последний стандарт , включая популярные во всем мире серии продуктов и специальные индивидуальные серии. Есть тысяч типов и моделей на ваш выбор
  • Технический центр Leadsun записывает каждый заказ и характеристики продукта; Отдел продаж сосредоточен на тенденции развития рынка, предоставит вам F ull S ervice .
  • Leadsun считает качество основой успеха, для нас большая честь поставлять продукты, востребованные клиентами, и добиваться успеха. Мы продолжаем фокусироваться на продукте Инновации и развитие , чтобы оставаться впереди в отрасли.
  • 2014 год, Leadsun переедет в новый промышленный центр, новую платформу, здесь начинается новая надежда, мечта.
  • Для получения дополнительной информации свяжитесь со мной.
    Мы также можем настроить продукцию по вашему желанию.

    Свяжитесь с нами

    (* ^ _ ^ * Если у вас есть вопросы, свяжитесь с нами * ^ _ ^ * _ ^ *)

    .Высоковольтный выпрямитель с быстрым восстановлением

    Hvp20 для радиочастотной машины, многоцикловый, промышленная микроволна

    Описание продукта

    Описание продукта

    Высоковольтный выпрямитель HVP20 с быстрым восстановлением для высокочастотного оборудования, многоцикловый, промышленный микроволны:

    Характеристика:

    • Характеристики лавин
    • Доступны другие размеры
    • Формованный под вакуумом, нержавеющий корпус из эпоксидной смолы

    Применение:

    • Электростатическая очистка
    • Испытательное оборудование высокого напряжения
    • Выпрямитель высокого напряжения общего назначения

    Приложения

    9 0011 Высоковольтные преобразователи для ВЧ машины, многоцикловые, промышленные СВЧ

    0
    Тип Пиковое обратное повторяющееся напряжение В RRM Прямой средний ток выпрямителя I F (AV) Макс. прямое напряжение В FM Максимальный прямой импульсный ток I FSM Нормальный Температурный ток утечки I RRM Время обратного восстановления trr
    KV A V A мкА нСм
    HVP12 12 1.0 12 30 5,0 - -
    HVP14 14 1,0 14 30 5,0 - -
    HVP15 15 15 30 5,0 - -
    HVP16 16 1,0 16 30 5,0 - -
    HVP20 1 20 30 5,0 - -
    HV1036 36 * 2 1,0 64 30 5,0 - -
    HV2036
    HV2036 2,0 64 50 5,0 - -
    HV5036 36 * 2 5,0 64 100 5,0 - -
    0128
    4 9 HV0009 * 2
    6.0 24 120 5,0 - -

    Мы поставляем не только стандартные высоковольтные выпрямительные блоки, но и индивидуальные.
    Диапазон нашей продукции: от 1000 В до 500 кВ, от 5 мА до 50 А и от 10 до 300 кГц. Ток утечки составляет

    и меньше 0,5 мкА, и нестандартная форма не является проблемой. Образцы могут быть готовы в течение 10 дней. Контроль качества

    является строгим, наша команда по контролю качества из 10 человек проводит различные тесты, чтобы убедиться, что продукция соответствует стандартам RoHS

    .Приветствуются более мелкие заказы, и вы можете начать с заказа товаров на сумму всего 500 долларов.

    Упаковка и доставка

    Упаковка и доставка

    1.Мы можем отправить продукцию по всему миру.
    2.DHL, FedEx, TNT, UPS, EMS, Почта Китая, Почта Гонконга - все это доступно.
    3. Товар будет отправлен в течение 7 дней после получения оплаты.
    4. Мы принимаем L / C, T / T, Western Union.
    5.Пожалуйста, убедитесь, что ваш адрес доставки и контактный телефон верны, когда вы предлагаете цену за товар.
    6. Вы можете отслеживать состояние вашего продукта на веб-сайте после того, как он будет отправлен.

    Наши услуги

    Основные продукты

    02

    000000000

    Патент No.

    Очистка промышленных сточных газов высокочастотного источника питания высокого напряжения

    ZL 2013 2 0269785.3

    Устройство регулируемой вентиляционной нагрузки EHV

    ZL 2012 2 0096537.9

    Высокая частота высокой мощности импульсный лазерный источник питания

    ZL 2012 2 0099007.x

    Комбинированное устройство высоковольтной нагрузки на печатную плату

    ZL 2012 2 0098995.6

    Узел высокочастотного умножителя напряжения

    ZL 2012 2 0099008.4

    Высокочастотный высоковольтный трансформатор сухого типа

    ZL 2012 2 0098417.2
    42 Устройство для измерения сопротивления нагрузки
    ZL 2012 20096569.9

    Высоковольтная вилка высокой мощности

    ZL 2012 2 2299106.8

    Компания и услуги

    .0

    Компания и услуги
  • Leadsun фокусируется на OEM, ODM и индивидуальном обслуживании, у нас есть опытные инженеры для оказания технической поддержки, включая проектирование, эксплуатацию, настройку и анализ отказов.
  • Leadsun имеет серию сборки продукта Последний стандарт , в том числе популярные во всем мире серии продуктов и специальные индивидуальные серии. Есть тысяч типов и моделей на ваш выбор
  • Технический центр Leadsun записывает каждый заказ и характеристики продукта; Отдел продаж сосредоточен на тенденции развития рынка, предоставит вам F ull S ervice .
  • Leadsun считает качество основой успеха, для нас большая честь поставлять продукты, востребованные клиентами, и добиваться успеха. Мы продолжаем фокусироваться на продукте Инновации и развитие , чтобы оставаться впереди в отрасли.
  • Год 2014, Leadsun переедет в новый промышленный центр, новую платформу, здесь начинается новая надежда, мечта.
  • Для получения дополнительной информации свяжитесь со мной.
    Мы также можем настроить продукцию по вашему желанию.

    Свяжитесь с нами

    (* ^ _ ^ * Если у вас есть вопросы, свяжитесь с нами * ^ _ ^ * _ ^ *)

    .

    Выпрямитель высокого напряжения в сборе Hv6012

    высоковольтный диод HV-6012

    Описание продукта

    пиковое обратное повторяющееся напряжение: 12 * 2 кВ

    средний прямой ток: 6,0 А

    максимальное прямое напряжение: 24 В

    импульсный ток: 200 А

    ток утечки: 10,0 uA

    монтажный паз

    HVP серии Блок выпрямителя высокого напряжения изготовлен из высоконадежной мезаструктуры и диффузии из эпоксидной смолы, отлитой в компактную структуру.

    Характеристика

    , используемая в Air

    эпоксидная смола, отлитая в вакууме, имеет антикоррозионную поверхность Tj: -40 ℃ - + 120 ℃

    Приложение

    Высоковольтный выпрямитель, используемый в электростатической очистке

    Высокое напряжение Генератор

    Промышленный источник питания СВЧ

    Высокочастотный нагреватель

    0005

    000

    Тип

    Максимальный
    Пиковый
    Обратный
    Напряжение

    Максимальный средний выпрямленный ток при полуволновом режиме
    Резистивная нагрузка 50/60 Гц

    Максимальный прямой пиковый импульсный ток при 8.3 мс

    Максимальное прямое напряжение
    при 25 C Ta

    Максимальный обратный ток

    Размер

    В RRM

    KV

    I F (AV)

    A

    I FSM

    A

    V FM

    V

    I RRM1

    μA

    9002

    μA

    9002

    9

    9

    9002 9001

    Д * Ш * В

    мм

    HVP-12

    12

    1.0

    30

    12

    5,0

    50,0

    77 * 20 * 20

    1.0 HVP-14

    14

    30

    14

    5,0

    50,0

    77 * 20 * 20

    HVP-15

    15

    15

    0

    30

    15

    5,0

    50,0

    77 * 20 * 20

    1.0 HVP-16

    16

    30

    16

    5,0

    50,0

    77 * 20 * 20

    HVP-20

    20

    20

    0

    30

    20

    5,0

    50,0

    77 * 20 * 20

    HV1036

    36 * 2

    000 900

    30

    64

    5,0

    50,0

    180 * 25 * 20

    HV2036

    36 * 2

    0

    50

    64

    5,0

    50,0

    260 * 35 * 25

    HV5036

    36 * 2

    000 900

    100

    64

    5,0

    100,0

    260 * 35 * 25

    HV6012

    12 * 2

    120

    24

    5,0

    100,0

    260 * 35 * 25

    Упаковка и доставка

    упаковка: 9 1000004 шт в картонной коробке

    доставка: L / C, T / T, Western Union

    Наши услуги

    Информация о компании

    • Leadsun фокусируется на OEM, ODM и индивидуальном обслуживании, у нас есть опытные инженеры для оказания технической поддержки включая проектирование, эксплуатацию, настройку и анализ отказов.
    • Leadsun предлагает новейшие стандартные серии сборки продукции, в том числе популярные во всем мире серии продуктов и специальные серии. Вы можете выбрать тысячи типов и моделей.
    • Технический центр Leadsun записывает каждый заказ и характеристики продукта; Отдел продаж ориентирован на тенденции развития рынка, предоставит вам полный спектр услуг.
    • leadun берем качество как основу успеха, для нас большая честь поставлять продукцию, востребованную клиентами, и добиваться успеха.Мы продолжаем уделять внимание инновациям и развитию продуктов, чтобы оставаться впереди в отрасли.
    • Год 2014, Leadsun переедет в новый промышленный центр, новая платформа, здесь начинается новая надежда, мечта.

    Для получения дополнительной информации свяжитесь со мной.

    Мы также можем настроить продукцию в соответствии с вашими потребностями.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
