Выпрямитель сварочный

Традиционные сварочные трансформаторы переменного тока  долгие годы оставались наиболее распространенными устройствами, применяемыми для осуществления сварочных работ. Популяризации этих устройств способствовали их доступность, низкая стоимость, простота и надежность эксплуатации. Однако наряду с указанными преимуществами, у них были и серьезные недостатки, такие как недостаточно высокое качество получаемого шва, отсутствие возможности сваривания нержавеющих сталей и цветных металлов, значительная масса. Развитие полупроводниковых технологий позволило разработать принципиально новое устройство для сварки металлов – сварочный выпрямитель, в схеме которого реализован принцип выпрямления переменного тока.

Устройство сварочного выпрямителя

В стандартной схеме выпрямителя для проведения дуговой сварки присутствуют следующие элементы:

  • Силовой трансформатор
  • Выпрямительный блок
  • Полупроводниковые вентили

Силовой трансформатор в сварочном выпрямителе выполняет роль преобразователя силовой энергии в ток, необходимый для обеспечения сварочного процесса. Помимо того, в этом узле осуществляется понижение напряжения до необходимого уровня. В однопостовых устройствах, как правило, устанавливаются трехфазовые трансформаторы, так как однофазные схемы инициируют значительную пульсацию выходного напряжения, что способствует снижению качественных показателей. Электрический ток из трансформатора поступает в трех- или однофазный выпрямительный блок. Наиболее часто в сварочных выпрямителях реализуется трехфазная мостовая схема, обеспечивающая бесперебойное горение сварочной дуги и равномерное регулирование нагрузок. Таким образом, трехфазный сварочный выпрямитель предоставляет оптимальные возможности для проведения наиболее ответственных сварочных процессов. Роль полупроводниковых вентилей в устройстве заключается в пропуске тока в преобразовании переменного тока в постоянный. Вентили бывают двух типов – селеновые и кремниевые. Селеновые вентили отличаются низкой стоимостью и достаточно высокой устойчивостью к перегрузкам. Однако у них имеется и недостаток – низкий КПД.

Селеновыми вентилями комплектуются аппараты с жесткой и падающей характеристиками. Кремниевые вентили выделяются своими высокими КПД и энергетическими параметрами. Недостатком этого типа вентилей является неустойчивость к перегрузкам и необходимость их охлаждения вентиляторами.

Типы сварочных выпрямителей

По типу своей внешней характеристики сварочные выпрямители подразделяются на три вида:

  1. Устройства с крутопадающими характеристиками. Они предназначены для проведения ручной сварки и соединения заготовок посредством неплавящихся электродов в среде защитных газов.
  2. Выпрямители с пологопадающими характеристиками.
  3. Универсальные аппараты, позволяющие получать различные внешние характеристики. Сварочный выпрямитель универсал может применяться как для ручной дуговой сварки, так и для автоматических работ с плавящимися и неплавящимися электродами в различных средах.

Виды сварочных выпрямителей

По своей конструкции выпрямители подразделяются на однопостовые и многопостовые.

Однопостовые сварочные выпрямители предназначены для подключения одного кабеля, питающего электрод. При подключении большего количества кабелей срабатывает автоматическая блокировка, так как эти устройства не выдерживают большей нагрузки. Однопостовые сварочные выпрямители выпускаются как в однофазном, так и в трехфазном решении. Однофазные выпрямители оптимальны для сварщиков-любителей, приобретающих их для работы дома и на даче. Однопостовой трехфазный сварочный выпрямитель можно использовать на производстве при выполнении небольших объемов работ.

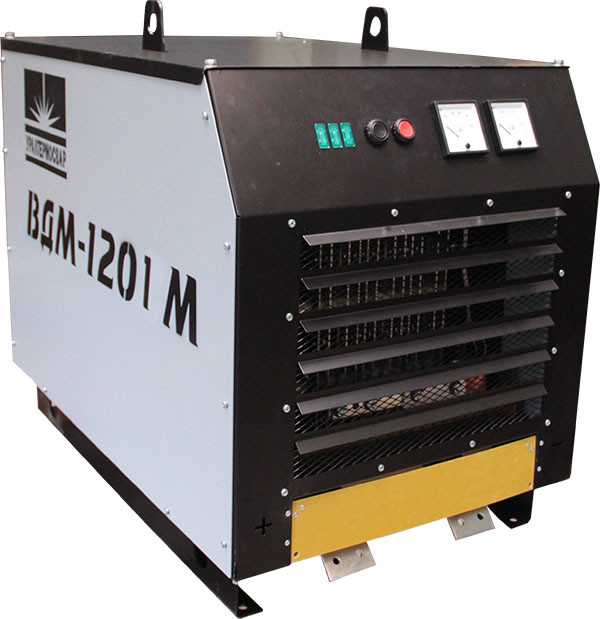

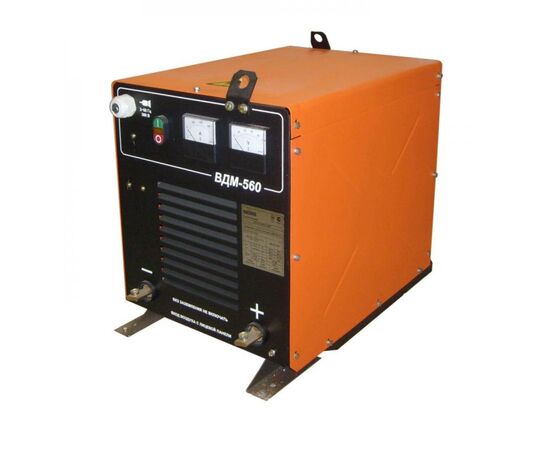

Многопостовые сварочные выпрямители, в зависимости от модели, поволяют подключать одновременно от двух до девяти кабелей, питающих электроды. Как правило, подобные аппараты устанавливаются на крупных производствах, что позволяет снизить расходы на оборудование сварочных постов.

Преимущества сварочного выпрямителя

Как было отмечено выше, осуществление сварки на постоянном токе обладает рядом серьезных преимуществ, что способствует популяризации сварочных выпрямителей.

Так, из-за отсутствия нулевых значений эти устройства обеспечивают стабильность горения дуги, благодаря чему растет глубина плавления свариваемых элементов, снижается разбрызгивание расплавленной массы, повышается качество и надежность сварного шва. Эти качества превращают сварку на постоянном токе предпочтительной для соединения наиболее ответственных деталей и конструкций.

Помимо того, технические характеристики сварочных выпрямителей позволяют сваривать сплавы из цветных металлов, титан, чугуны различных марок, термоустойчивые стали высокого легирования.

Эксплуатация сварочных выпрямителей

Приступать к эксплуатации выпрямителей следует после внимательного ознакомления с паспортами, прилагающимися к устройствам. В паспортах содержится вся информация, необходимая для правильного подключения и безопасной эксплуатации выпрямителя.

Эксплуатация сварочного выпрямителя проводится лицами, имеющими соответствующий допуск по электробезопасности, а его наладку и подключение к сети должен проводить монтажник, имеющий не ниже третьей группы по электробезопасности.

На стройплощадках сварочные выпрямители должны устанавливаться в мобильных машинных помещениях, защищенных от проникновения посторонних лиц и возможных повреждений. На производствах они устанавливаются в специально отведенных блоках.

Далее представим несколько наиболее популярных моделей выпрямителей, производства ведущих мировых компаний.

  • Blue Weld SPACE 280

Универсальный аппарат предназначен для ручной дуговой сварки. Питаясь переменным или постоянным током 220 или 380 вольт, он способен выдавать сварочный ток в диапазоне от 10 до 220 ампер. Наличие ступенчатого регулятора позволяет выбирать необходимые параметры тока при работе с заготовками различной толщины. Благодаря встроенному термостату работа устройства моментально блокируется в случае возникновения нерасчетных перегрузок и перегрева. Аппарат оптимален для сваривания различных марок нержавеющих сталей и чугунов.

  • Fubag TSMIG 180

Сварочный выпрямитель, предназначенный для ведения полуавтоматической дуговой сварки плавящимся электродом в среде защитных газов с применением флюсов. Подача плавящегося металлического электрода в автоматическом режиме и наличие ступенчатого регулятора позволяют оптимизировать работу оператора. Аппарат оснащен системой принудительного охлаждения, предотвращающей его перегрев при повышенных нагрузках.

Мощное универсальное устройство для промышленной эксплуатации, способное осуществлять сварку неплавящимися вольфрамовыми электродами. Эксплуатация этого выпрямителя позволяет решать широкий спектр задач, среди которых сварка цветных металлов и сплавов, титана, нержавеющих сталей и прочих «трудных» металлов. Выпрямитель комплектуется регулятором и цифровым дисплеем, на котором отображаются все необходимые рабочие параметры.

Выпрямители сварочные

Поделиться ссылкой:

Профессиональный портал «Сварка. Резка. Металлообработка» © 2010-2022
При перепечатке материалов портала autoWelding.ru ссылка обязательна!



Оборудование орбитальной сварки из Германии! Низкие цены! Наличие в России! Демонстрация у Вас.
Orbitalum Tools – Ваш надежный партнер в области резки и торцевания труб, а так же автоматической орбитальной сварки промышленных трубопроводов.


Сварочное оборудование – Выпрямители сварочные

Сварочными выпрямителями называют устройства, которые с помощью полупроводниковых элементов преобразуют напряжение переменного тока в однофазной или трехфазной сети в напряжение постоянного тока с необходимой внешней характеристикой и предназначены для питания сварочной дуги.

Сварочные выпрямители получили большое распространение. Основные их преимущества следующие: высокий к.п.д. и относительно небольшие потери холостого хода; высокие динамические свойства при меньшей электромагнитной индукции; отсутствие вращающихся частей и бесшумность в работе; равномерность нагрузки фаз; небольшая масса; возможность замены медных проводов алюминиевыми. Однако следует иметь в виду, что для выпрямителей продолжительные короткие замыкания представляют большую опасность, так как могут выйти из строя диоды. Кроме того, сварочные выпрямители чувствительны к колебаниям напряжения в сети. Все же по основным технико-экономическим показателям сварочные выпрямители являются более прогрессивными, чем, например, сварочные преобразователи.

Сварочные выпрямители состоят из двух основных блоков: понижающего трехфазного трансформатора с устройствами для регулирования напряжения или выпрямительного блока. Кроме того, выпрямитель имеет пускорегулирующее защитное устройства, обеспечивающие нормальную его эксплуатацию. Для выпрямления тока используется свойство полупроводникового вентиля проводить ток только в одном направлении. Наибольшее применение получили селеновые и кремниевые вентили. Селеновые вентили – дешевы, выдерживают перегрузки. Кремниевые вентили обладают высокими энергетическими показателями высоким к.п.д., но очень чувствительны к перегрузкам по току поэтому требуют защитных устройств и интенсивного охлаждения.

Выпрямление тока осуществляется по трехфазной мостовой схеме Ларионова. Мост состоит из шести плеч, в каждом из которых установлены вентили, обеспечивающие выпрямление обоих полупериодов переменного тока в трех фазах (рис. 35).


Сварочные выпрямительные установки в соответствии с ГОСТ 13821—77 выпускают на номинальные силы тока 120. ..1000 А, транзисторные источники питания — 15…300 А с пределами регулирования от 0,15 до 300 А.

Основными узлами сварочного выпрямителя являются понижающий трансформатор, блок выпрямительных вентилей, вентилятор, пускорегулирующая и стабилизирующая аппаратура.

В зависимости от внешней вольт-амперной характеристики, количества постов и способа сварки сварочные выпрямители подразделяют на однопостовые с падающей внешней характеристикой. однопостовые с жесткой внешней характеристикой, однопостовые универсальные, многопостовые, однопостовые транзисторные.

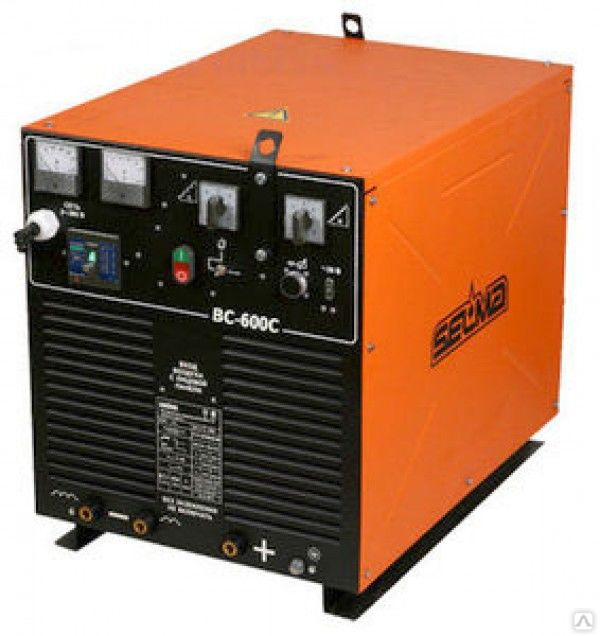

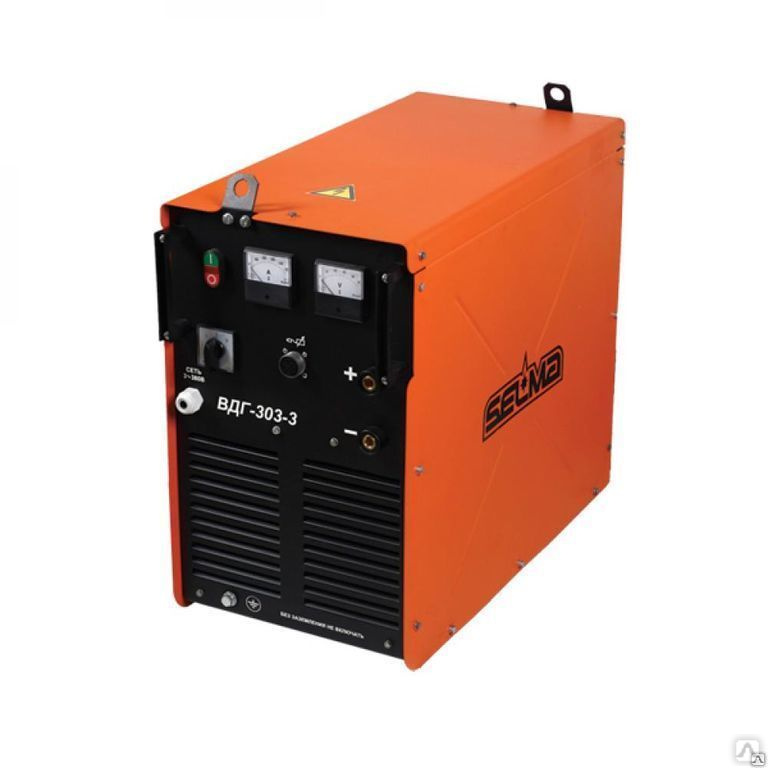

Сварочные выпрямители с жесткой внешней характеристикой типа ВС и ВДГ предназначены для сварки в защитном газе плавящимся электродом, автоматической и полуавтоматической сварки под флюсом, порошковой проволокой и др. Они просты в устройстве и надежны в работе. Имея общую принципиальную схему, выпрямители этого типа отличаются в основном мощностью и числом ступеней регулирования. Выпрямители состоят из понижающего трехфазного трансформатора, выпрямительного блока, двух универсальных переключателей для переключения витков первичной обмотки трансформатора (для грубой и точной регулировки), дросселя(для обеспечения нарастания тока короткого замыкания и сглаживания пульсаций) и вентилятора.

Сварочные выпрямители однопостовые с падающей внешней характеристикой предназначены для ручной дуговой сварки и наплавки, а также для механизированной сварки под флюсом. Падающая внешняя характеристика и заданное значение силы сварочного тока обеспечиваются трансформатором. Для преобразования тока используют селеновые (выпрямители серии ВСС) и кремниевые (выпрямители серий ВКС и ВД) вентили. По сравнению с кремниевыми селеновые вентили имеют меньший КПД, но обладают большей стойкостью к перегрузкам.

Сварочные выпрямители с падающей внешней характеристикой выпускаются типа ВСС, ВКС и ВД. Сварочные выпрямители типа ВСС состоят из понижающего трехфазного трансформатора с подвижными обмотками, выпрямительного селенового блока с вентилятором, пускорегулирующей и защитной аппаратурой. Понижающий трансформатор выполнен с повышенным магнитным рассеянием, которое регулируется изменением расстояния между первичной и вторичной обмотками. Два диапазона регулирования сварочного тока получают, соединяя первичную и вторичную обмотки звездой (малые токи) и треугольником (большие токи).

В пределах каждого диапазона ток плавно регулируют, изменяя расстояние между катушками первичной (нижней подвижной) и вторичной(верхней неподвижной) обмоток с помощью рукоятки. При вращении рукоятки по часовой стрелке катушки обмоток сближаются, индуктивность рассеяния уменьшается, сварочный ток увеличивается. Обмотки трансформатора выполнены из алюминия. Выпрямительный блок собран из селеновых пластин 100X400 мм, охлаждается вентилятором.

Сварочные выпрямители типа ВКС имеют следующие основные отличия от типа ВСС: выпрямительный блок составлен из кремниевых вентилей ВК-200; сварочный ток регулируют, перемещая катушки обмоток с помощью асинхронного двигателя с дистанционным управлением.

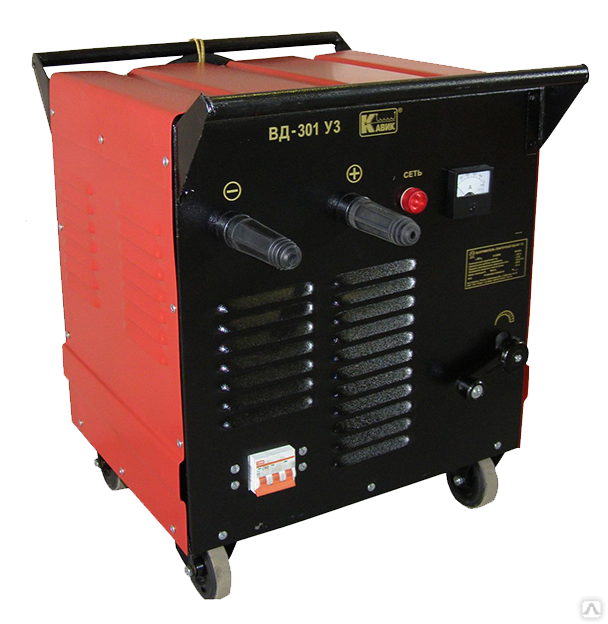

Широкое применение получили сварочные выпрямители ВД-101 и ВД-301 с кремниевыми вентилями и ВД-102 и ВД-302 с селеновыми вентилями. Они несложны по устройству, обладают достаточно высоким коэффициентом полезного действия и имеют небольшую массу.

Сварочные выпрямители типа ВСУ и ВДУ являются универсальными источниками питания дуги. Они предназначены для питания дуги при автоматической и полуавтоматической сварке под флюсом, в защитных газах, порошковой проволокой, а также при ручной сварке. Выпрямители ВСУ, кроме обычных – блока трехфазного понижающего трансформатора и выпрямительного блока, имеют дроссель насыщения с четырьмя обмотками. Переключением этих обмоток можно получать жесткую, пологопадающую и крутопадающую внешние характеристики. Выпрямители ВДУ основаны на использовании в выпрямляющих силовых обмотках управляемых вентилей—тиристоров. Схема управления тиристорами позволяет получать необходимый для сварки вид внешней характеристики, обеспечивает широкий диапазон регулирования сварочного тока и стабилизацию режима сварки при колебаниях напряжения питающей сети.

Для сантехнических монтажных сварочных работ Институт электросварки им. Е. О. Патона разработал переносный сварочный выпрямитель ВЖ-2М, предназначенный для питания полуавтоматов и автоматов при сварке открытой дугой и в защитном газе стыков труб диаметром 20. .. 100 мм. Внешняя характеристика — пологопадающая; число ступеней регулирования — 9; масса — 50 кг.

Однопостовые универсальные сварочные выпрямители обеспечивают возможность получения как жесткой, так и падающей внешних характеристик, поэтому их можно применять для ручной дуговой сварки, автоматической сварки плавящимся и неплавящимся электродами в защитных газах и сварки под флюсом.

Многопостовой выпрямитель снабжает энергией несколько сварочных постов для ручной дуговой сварки. Эти выпрямители, изготовляемые на кремниевых вентилях, отличаются высоким КПД, хорошими энергетическими показателями, бесшумностью работы, малыми габаритными размерами и небольшой массой. Они рассчитаны на работу в закрытых помещениях при температуре окружающего воздуха от —40 до +40 °С. Обычно подобные выпрямители имеют жесткую внешнюю характеристику. Для получения падающих характеристик и регулирования тока на каждом сварочном посту используют ступенчатый балластный реостат. Преимущества многопостовых систем связаны с небольшой начальной стоимостью оборудования, простотой обслуживания, высокой загрузкой и экономичностью. Основной недостаток связан со значительными потерями энергии в реостатах, снижающих КПД сварочных постов. В последние годы освоено производство выпрямителей, имеющих звено повышенной частоты – инвертор. Включение высокочастотного звена в структуру источников сварочного тока позволяют существенно снизить их массу и габариты, повысить КПД и коэффициент мощности, обеспечить широкие пределы регулирования параметров режима и хорошие сварочные свойства.

Источник: Геворкян В.Г. Основы сварочного дела
Э.С. Каракозов, Р.И. Мустафаев “Справочник молодого электросварщика”. -М. 1992

Сварочный выпрямитель: виды, назначение, конструкция

Сварочный выпрямитель необходим для выпрямления переменного напряжения в постоянное. Такой ток необходим для качественной сварки. Именно он отвечает за образование дуги, снижающей разбрызгивание металла во время работы. Подобное оборудование позволяет использовать электроды до 1,2 мм, что облегчает работу с самыми разнообразными металлами, сплавами. А с помощью универсального выпрямителя можно работать под флюсом, угольной дугой или аргонодуговой сваркой.

Разновидности выпрямляющего оборудования

Современный рынок предлагает разные сварочные выпрямители, которые отличаются между собой по внешнему виду и по типу. Самые распространённые из них следующие:

  • ВД;

  • ВДМ;

  • ВДУ.

Все они применяются в сфере коммунальных услуг, а также в бытовых условиях. Конечно, этим сфера их применения не ограничивается, и их можно встретить даже на крупных производственных предприятиях. Основное преимущество моделей данного типа – низкая цена. Всё подобное оборудование классифицируется по методу горения, преобразования и регулирования. То есть некоторые из них регулируются дросселем, другие трансформатором, третьи транзисторами и т.д.

Если регулировка осуществляется трансформатором, то сварочный выпрямитель имеет не обычные трансформаторы, как в стандартных сварочных аппаратах, а трехфазные. Это самые распространённые модели. Кроме этого, любой прибор такого типа обязательно содержит защитную систему пусковой регуляции. Поэтому ему не страшны перепады напряжения в сети.

Сварочные выпрямители выпрямляют переменный ток сети и делают его постоянным. Благодаря этому количество брызг при сварке значительно уменьшается, а шов получается качественней и тоньше. Снижается и расход электродов, особенно при резке металла. Постоянный ток позволяет работать с разными видами электродов даже в среде защитных газов.

Из чего состоит прибор?

В таком оборудовании любого типа есть такие элементы, как блок выпрямления и понижающий силовой трансформатор. В основном все выпрямляющие устройства 3-х фазные, но могут встречаться и однофазные схемы. В однофазном устройстве потребляемая мощность невысока, поэтому применяются сглаживающие фильтры, которые необходимы для получения напряжения, схожего по своим показателям с постоянным.

В трехфазной системе выпрямляемый ток стабильнее, пульсация его значительно ниже, чем в однофазном устройстве. Благодаря этому легко получить постоянный ток. Это идеальное решение для работы с током до 500А, который часто используется при дуговой сварке. Но есть и 6-ти фазные агрегаты. В данном случае применяется трансформатор с двумя вторичными группами обмотки, соединяющимися в звезду. Обязательным условием для полноценной работы такого прибора является наличие симметричного дросселя.

Виды сварочного выпрямителя:

  • с трансформаторной регулировкой;

  • с кремниевыми диодами;

  • с регулируемым тиристором;

  • многопостовой прибор.

Прибор с трансформаторной регулировкой и кремниевыми диодами

Устройство с трансформаторной регулировкой одно из самых простых. Данный тип снабжён силовыми трансформаторами с большим рассеиванием. Внутри него расположены шунт и подвижная катушка, а также два слоя обмотки — первичный и вторичный. Это позволяет производить неточную регулировку напряжения. Первое переключение отвечает за работу с небольшими напряжениями сети, второе — за работу с большими, делая такое устройство в какой-то мере универсальным.

Устройство с кремниевыми диодами обязательно оснащается мощным вентилятором — он отвечает за принудительное охлаждение диодов во время работы (без него они быстро перегорят). Запуск механизма, как и его выключение, осуществляется посредством магнитного пускателя.

Если диоды не охлаждаются, то автоматическая система не позволит произвести включение оборудования: она сработает и при поломке одного из диодов или при пробивании корпуса напряжением.

Благодаря системе сварочный выпрямитель полностью защищает пользователя. Данные модели недороги и их легко использовать. Единственный минус – нет возможности дистанционного управления при изменении сетевого напряжения.

Прибор с регулируемым тиристором и многопостовое устройство

В схеме механизма с регулируемым тиристором используется трансформатор, в силовой цепи установлен дроссель-фильтр и блок вентилей. Система управления состоит из датчиков и блоков электроники. Нередко в них применяют дроссели насыщения, расположенные между трансформаторами и выпрямляющими блоками. Все эти модели носят маркировку ВДУ, и считаются универсальными.

Многопостовое устройство используется для ручной или полуавтоматической многопостовой сварки. В последнем случае выходное напряжение регулируется, а вот при ручной сварке регулировка не предусмотрена.

Похожие статьи

  • Обзорная характеристика основных видов аппаратов для сварки
  • Характеристика инвертора Torus
  • Характеристика генераторов для сварочных работ
  • Осциллятор для сварочных работ: зачем нужно устройство?

необычный вопрос о выпрямителе

  • Форум
  • Сварочные веб-дисциплины
  • Электрика
  • необычный выпрямитель вопрос

  1. 03-04-2015 #1

    необычный вопрос о выпрямителе

    Всем привет. Недавно я раздобыл большой ИБП с 30-килограммовым трансформатором мощностью около 200 ампер, по моим оценкам.
    Он имеет 4x 48v вторичных. Идеально подходит для сварки на постоянном токе, я думал. Во всяком случае, я подумал, что из 4 вторичных я мог бы сэкономить на записи моста. Я использовал 4 дешевых моста на 50 А [kbpc5010] по одному на каждую 48-вольтовую вторичную обмотку. соединил выходы постоянного тока параллельно. К первичке добавил симисторный контроллер, добавил большой сглаживающий дроссель и закрутил его. Идеальные ровные швы, очень доволен. редукторы моста почти не нагреваются, а трансформатор остается холодным даже после непрерывной сварки в течение 1/2 часа при токе около 100 ампер.

    Теперь проблема. Он отлично работает, и я могу сваривать часами, однако на следующий день я зажег его, и после нескольких секунд сварки мост лопнул. Поэтому я заменил закороченный мост и продолжил. Затем лопнул еще один [другой] мост.
    Решил заменить все мосты и начать заново.

    Произошло то же самое. Я мог часами варить без проблем, но после того, как его оставили на ночь, на следующий день лопнул мост. Кто-нибудь знает, что здесь происходит? Я думал, что один из мостов может иметь меньшее внутреннее сопротивление и потреблять больше тока, но может ли это произойти при наличии 4 вторичных?

    ура.

    Последний раз редактировалось pithicus; 04.03.2015 в 23:01. Причина: неправильный вес транса

    Ответить с цитатой


  2. 03-05-2015 #2

    Re: необычный вопрос по выпрямителю

    Диод, который нагревается, имеет меньшее сопротивление и пропускает больший ток.
    Находятся ли мосты на одном радиаторе?

    Ответить с цитатой


  3. 03-05-2015 #3

    Re: необычный вопрос по выпрямителю

    техпаспорт используемых деталей, пожалуйста…

    Там 4 отдельные вторички? как в 8 проводах?

    Первоначально написал Bluewelders

    Диод, который нагревается, имеет меньшее сопротивление и пропускает больший ток.

    точнее сказать они меньше падают напряжение при нагреве (кремниевые диоды имеют отрицательный температурный коэффициент).

    Как указано, установка их на общий радиатор предотвратит тепловой разгон, который может привести к неравному распределению нагрузки, за исключением случаев, когда деталь изначально не подходит для применения.

    Последний раз редактировалось MikeGyver; 05.03.2015 в 00:44.

    Welding/Fab Pics: www.UtahWeld.com

    Ответить с цитатой


  4. 03-05-2015 #4

    Re: необычный вопрос по выпрямителю

    Один из способов узнать, что происходит. Возьмите токоизмерительные клещи и во время сварки измерьте ток в каждом диоде и посмотрите, что происходит на самом деле. Вам также может понадобиться несколько небольших фильтрующих колпачков на диоде, чтобы позволить шуму дуги обходить диоды. Посмотрите на различные схемы и списки деталей для сварщиков. посмотри как они защищают диоды. Можно даже получить характеристики. на конденсаторах. у большинства сварочных аппаратов также есть нагрузочный резистор на выходе, чтобы выходное напряжение не повышалось и постоянно удерживало нагрузку на сварочном аппарате, чтобы тиристоры срабатывали правильно.
    от 50 до 100 Ом Обычно используется 100 Вт.

    Ответить с цитатой


  5. 03-05-2015 #5

    Re: необычный вопрос по выпрямителю

    да Там 4 отдельные вторички как в 8 проводах. 4 мостовых выпрямителя kbpc5010 [гугл загружает множество таблиц данных] все на одном огромном радиаторе. Я сделаю несколько фотографий для вас и загружу их завтра как-нибудь.
    Спасибо за ответы.

    Ответить с цитатой


  6. 03-05-2015 #6

    Re: необычный вопрос по выпрямителю

    Это неправильный тип диода для сварочного применения. Неправильный тип терминалов; скорее всего перегрев и повреждение диодов. Вам нужен правильный тип диода с креплением на шпильках, который специально разработан для тяжелых промышленных применений (например, сварки). Маленькие девчачьи мостовые выпрямители из Китая, предназначенные для компьютеров или электроники, не выживут. Ты должен надеть свои большие мужские трусы для сварки.

    Ответить с цитатой


  7. 03-05-2015 #7

    Re: необычный вопрос по выпрямителю

    Он должен иметь действительно сильный MOV на каждом выпрямителе или, если они подключены напрямую, на стороне постоянного тока. Цель состоит в том, что большой трансформатор также является индуктором, и когда дуга прерывается, ток, протекающий в обмотках, пытается продолжаться, повышая напряжение до необходимого уровня, чтобы поддерживать ток. Это может привести к перенапряжению выпрямителей.

    Поскольку ваши выпрямители рассчитаны на 1000 В, я бы предпочел защиту MOV около 180 В.

    Вот рекомендация
    http://www.digikey.com/product-detai…81K-ND/2799096

    Соедините 10 вместе параллельно на стороне постоянного тока выпрямителей. Тогда хорошо идти

    Миллерматик 130XP
    портовый фрахт 180 ампер-миг с добавленными крышками.
    Хобарт Stickmate AC / DC
    PowerArc 200

    Ответить с цитатой


  8. 03-05-2015 #8

    Re: необычный вопрос по выпрямителю

    Теперь, когда у меня есть минутка.
    На самом деле проблем довольно много.
    Вам необходимо как минимум в два раза увеличить максимальный ток диодов и примерно в три раза увеличить допустимое напряжение.
    Симистор, вероятно, подает беспорядочную форму сигнала в трансформатор, а катушка индуктивности на выходе может
    делать что угодно, независимо от формы сигнала, выходящего из диодов.
    Время от времени вы можете получить полурезонансный контур, поэтому токи могут опережать и отставать на противоположных сторонах диодов.
    Диоды нуждаются в дополнительной защите, вероятно, помогли бы обходные конденсаторы и некоторые варисторы.

    Ответить с цитатой


  9. 03-05-2015 #9

    Re: необычный вопрос по выпрямителю

    Привет отличный совет. Необычная конфигурация трансформатора побудила меня построить сварочный аппарат, думая, что мне сойдет с рук меньший размер моста.
    Это 24 Ом сети между Австралия [Австралия].

    Со временем я буду использовать лучшие мосты и добавлю некоторые компоненты диодной защиты, как некоторые предлагали.
    Другой вариант – связать вместе все вторички [сохраняя правильную фазу] и использовать 1 огромный дорогой мост.
    Будущие фотографии.

    Ответить с цитатой


  10. 03-05-2015 #10

    Re: необычный вопрос по выпрямителю

    Картинка всегда хороша.

    Ответить с цитатой


  11. 03-05-2015 #11

    Re: необычный вопрос по выпрямителю

    фотки будут тут скоро. зарядка аккумуляторов камеры.
    Немного больше информации. Основной контроллер фазового угла это.
    http://www.amazon.com/Toolmall-Digit…/dp/B00M4UOQPO
    Имеет симистор bta1OO.
    При экспериментировании со сварными швами я настроил регулятор фазового угла так, чтобы выходное напряжение постоянного тока составляло около 38 В. Во время дуги напряжение упало до 26В.
    Я использую все это как сварочный аппарат, регулятор скорости двигателя и регулятор температуры нагревательного элемента для аппарата. Вот для чего нужна точка питания [когда появятся фото].

    Ответить с цитатой


  12. 03-05-2015 #12

    Re: необычный вопрос по выпрямителю

    Вы должны соединить параллельно все вторичные цепи (убедитесь, что вы правильно их фазируете) , а затем , запуская все это в 1 большой мостовой выпрямитель, который имеет достаточную мощность. На ebay можно купить что-нибудь подешевле. Вам нужно что-то с большими накладными расходами (чем ничего).

    Первоначально написал Billdacat

    Это неправильный тип диода для сварочного применения. Неправильный тип терминалов; скорее всего перегрев и повреждение диодов. Вам нужен правильный тип диода с креплением на шпильках, который специально разработан для тяжелых промышленных применений (например, сварки). Маленькие девчачьи мостовые выпрямители из Китая, предназначенные для компьютеров или электроники, не выживут. Ты должен надеть свои большие мужские трусы для сварки.

    Вы можете использовать их по своему усмотрению, тип клеммы не проблема.. если они используются в соответствии со спецификациями, они в порядке… также индуктор, и когда дуга прерывается, ток, протекающий в обмотках, пытается продолжаться, повышая напряжение до необходимого уровня, чтобы поддерживать ток. Это может привести к перенапряжению выпрямителей.

    Неверно. Трансформаторы не хранят энергию.
    Они принципиально отличаются от катушек индуктивности.
    Последний раз редактировалось MikeGyver; 05.03.2015 в 21:51.

    Welding/Fab Pics: www.UtahWeld.com

    Ответить с цитатой


  13. 03-05-2015 №13

    Re: необычный вопрос по выпрямителю

    Я тоже думал, что

    запараллелить все вторичные сети [см. пост 9]

    Последний раз редактировалось pithicus; 05.03.2015 в 22:20.

    Ответить с цитатой


  14. 03-05-2015 №14

    Re: необычный вопрос по выпрямителю

    Я думаю, что было бы лучше использовать диммер scr на вторичной обмотке, таким образом вы обрезаете чистую синусоиду. Проблема, конечно, в том, что вам придется найти/собрать диммер, используя большие SCR.

    Извините, если я проглядел, но какая входная мощность у этой штуковины?

    Welding/Fab Pics: www.UtahWeld.com

    Ответить с цитатой


  15. 03-05-2015 №15

    Re: необычный вопрос по выпрямителю

    Привет Майк, ввод 24Ov. Я должен объяснить дроссель [нижний правый последний рисунок]. Это пришло с взлетов. Он имеет около 30 витков размером 8 swg [около 4 мм в диаметре], удвоенных или 2 в руке, и является только временным. Это действительно хорошо только для непрерывного тока около 120 ампер. Со временем переделаю дроссельный трансформатор на что-нибудь потяжелее. Решил для эксперимента попробовать варисторы на выходах. Просто чтобы удовлетворить свое любопытство. Мосты такие дешевые, что стоит попробовать. Если это не сработает, я попробую некоторые лучшие компоненты или запараллелю с секциями и т. Д.

    Это был забавный дешевый проект. Стоимость менее $ 100 США. Выглядит ужасно, но от него не уберутся, пока он не станет надежным.

    Спасибо за вашу помощь. Действительно ценится.

    Ответить с цитатой


  16. 03-06-2015 №16

    Re: необычный вопрос по выпрямителю

    Итак, из чего состоит главный трансформатор?

    Welding/Fab Pics: www. UtahWeld.com

    Ответить с цитатой


  17. 03-06-2015 # 17

    Re: необычный вопрос по выпрямителю

    Главный транс от источника бесперебойного питания 5кВт @ 23Ов [постоянный]. не уверен насчет пикового всплеска.
    Я долго гуглил, пытаясь найти характеристики трансформатора, но он кажется уникальным. Вероятно, сделанный на заказ для ups.

    Ответить с цитатой


  18. 03-06-2015 # 18

    Re: необычный вопрос по выпрямителю

    Ясно, так что вы, по сути, запускаете трансформатор в обратном направлении от его первоначального использования?

    Welding/Fab Pics: www. UtahWeld.com

    Ответить с цитатой


  19. 03-06-2015 # 19

    Re: необычный вопрос по выпрямителю

    МайкГайвер: Трансформаторы действительно накапливают энергию. Посмотрите, как работает катушка зажигания, на примере, относящемся к этой теме, который повышает напряжение за счет внезапного разрыва тока.

    Pithicus, вам потребуются подавители MOV, чтобы сделать вашу систему надежной.

    Вы можете заставить выпрямители разделять ток, объединив их вместе через примерно 1 фут провода #10 от каждого из них.
    Добавленное сопротивление несколько нейтрализует прямое падение напряжения в выпрямителях, когда один из них становится теплее, чем его сосед.

    Схема Stickmate LX Hobart с обведенным MOV.

    Миллерматик 130XP
    портовый фрахт 180 ампер-миг с добавленными крышками.
    Хобарт Stickmate AC / DC
    PowerArc 200

    Ответить с цитатой


  20. 03-06-2015 #20

    Re: необычный вопрос по выпрямителю

    Я использовал мостовые выпрямители, очень похожие на те, что были на моих сварочных аппаратах, к которым я добавлял постоянный ток.
    Я правильно помню они были на 1000 вольт и 25 ампер. У большого сварщика их 9 на радиаторе с собственным вентилятором. Небольшая дуговая сварка, которую я использовал на постоянном токе, выдает около 70 ампер постоянного тока и имеет 4 из них.
    Большой сварочный аппарат имеет крошечную катушку индуктивности на каждом мостовом выпрямителе, затем проходит около фута провода 12-го калибра к шунту, где все провода соединяются, затем оттуда питание может идти 1 из 2 путей, прямо к розетке мельника к идите работать (грубый постоянный ток) или через катушки индуктивности, а затем в розетку мельника. Этому нужен сбалансированный выход выпрямителя, потому что я буду запускать стержни 7024 длиной 18 дюймов и диаметром 3/16 дюйма к проводу при моей грубой настройке постоянного тока (обход первичных 48-витковых катушек индуктивности).
    Небольшой сварочный аппарат, о котором я так не беспокоился, он только для ремонта, редко сжигает весь стержень за один раз и не имеет опции грубого постоянного тока.
    Оба сварочных аппарата имеют защиту MOV на стороне постоянного тока и несколько диодов в обратном смещении на катушках индуктивности постоянного тока и системе постоянного тока в целом.
    Установка не вызвала у меня никаких проблем.

    старый спектр Миллера 625
    Lincoln SP-135 T, провод СО2+0,025
    Miller модель 250 и горелка WP-18V
    Craftsman 100amp AC/DC и горелка WP-17V
    ВЧ дуговой стабилизатор Century 115-004
    Самодельный 4-х трансформаторный точечный сварочный аппарат
    Самодельный сварочный генератор

    Ответить с цитатой


  21. 03-06-2015 # 21

    Re: необычный вопрос по выпрямителю

    Первоначально Послано Weldinghomer

    MikeGyver: Трансформаторы действительно хранят энергию. Посмотрите, как работает катушка зажигания, на примере, относящемся к этой теме, который повышает напряжение за счет внезапного разрыва тока.

    Нет.

    Катушки зажигания не являются настоящими трансформаторами, это просто связанные индукторы с разомкнутой магнитной петлей. Принцип работы совсем другой.

    В реальном трансформаторе (подобном тому, о котором мы говорим в этой теме) индуктивность (или способность запасать энергию) является очень нежелательной характеристикой. Цель состоит в том, чтобы эффективно преобразовывать изменяющееся напряжение, а не хранить что-либо. Энергия не накапливается, а затем сбрасывается во вторичную, она проходит в режиме реального времени.

    Welding/Fab Pics: www.UtahWeld.com

    Ответить с цитатой


  22. 03-06-2015 # 22

    Re: необычный вопрос по выпрямителю

    отличный совет всем спасибо.
    Трансформатор такая красивая штука. первичная и вторичная обмотки имеют медный провод одинакового калибра 8swg. При первом тестировании [возможно, в обратном направлении от оригинального дизайна, сейчас не помню]. Подключил к 24Ов без нагрузки и полная тишина. Мысль первичная где-то оборвалась. Даже с нагрузкой практически бесшумен. Исходя из подъемов, очевидно, должно быть тихо.
    У меня есть древняя несравненная дуга, и она гудит как мофо.

    Я полагаю, что качественные сварочные аппараты, которыми здесь чаще всего пользуются, довольно тихие?

    Ответить с цитатой


  23. 03-06-2015 # 23

    Re: необычный вопрос по выпрямителю

    повторный пост 19
    «Вы можете заставить выпрямители разделять ток, объединив их вместе примерно через 1 фут провода #10 от каждого из них».

    Отличная идея. Не вызовет ли скручивание ножки провода какие-либо проблемы с индуктивностью? У меня есть действительно тяжелая константановая проволока, которую можно использовать, может быть, нужно всего пару сантиметров, чтобы получить сопротивление провода № 10.

    Ответить с цитатой


  24. 03-06-2015 # 24

    Re: необычный вопрос по выпрямителю

    Пришлось поискать константановую проволоку. Кажется, у него отрицательный температурный коэффициент, что означает, что его сопротивление снижается с температурой (немного).

    Думаю, вам нужен прямо противоположный эффект. Я бы остановился на старой доброй меди, сопротивление которой увеличивается при повышении температуры. Его намотка создаст
    индуктивный эффект, но этого недостаточно, и в большинстве сварочных аппаратов постоянного тока сглаживающий реактор в любом случае включен последовательно с этими проводами.
    Цель состоит в том, чтобы получить падение примерно на 0,1 В в этом дополнительном проводе при максимальной силе тока отдельных выпрямителей. Этого падения напряжения достаточно, чтобы принудительно разделить ток
    , если все они находятся на одном радиаторе.

    Еще одна проблема заключается в том, что сварочные трансформаторы имеют индуктивность рассеяния для ограничения тока короткого замыкания при заедании стержня или коротком замыкании. Однако это нежелательно для большинства трансформаторов. Те, которые минимизируют индуктивность рассеяния, когда они закорочены, токи могут стать очень высокими. Если вы еще не увидели проблему
    то наверное все ок.

    В какой-то момент у меня был похожий проект в моем списке дел, так что я немного подумал об этом до вашего поста.

    Удачи.

    Миллерматик 130XP
    портовый фрахт 180 ампер-миг с добавленными крышками.
    Хобарт Stickmate AC / DC
    PowerArc 200

    Ответить с цитатой


  25. 03-06-2015 # 25

    Re: необычный вопрос по выпрямителю

    Имейте в виду, что несколько ватт тепла, распространяемого вдоль фута провода, будут отличаться от нескольких ватт на дюйме провода.

    Ответить с цитатой


« Предыдущая тема | Следующая тема »

Разрешения на публикацию

История успеха производителя сварочного оборудования – EWM AG

  1. Компания Elektrowerk Mündersbach была основана в 1957 году Эдмундом Щесны. Компания начала с разработки и производства электронных компонентов.

    Компания начинает разработку и производство селеновых выпрямителей для сварочных технологий, гальванических и зарядных устройств и получает патент на свои «защищенные выпрямители» (например, для сварочных аппаратов, используемых на верфях).

  2. Начало производства и продаж обычных и защищенных селеновых выпрямителей, выпрямительных блоков и плат

    Электрические свойства и срок службы селеновых выпрямителей во многом зависят от производственного процесса. В EWM выпрямители производятся на самом современном оборудовании, что обеспечивает высочайшую степень безопасности эксплуатации и длительный срок службы.

    Инновационный защищенный выпрямитель был основной идеей EWM – выпрямитель можно было использовать где угодно, и он был устойчив даже к морскому воздуху. Этот процесс был запатентован EWM.

  3. Оба брата Щесны прошли обучение на электриков сильного тока в компании своего отца в 60-х годах. Бернд Щесны начал свое обучение в 1960 году, а Михаэль Щесны начал свое обучение в 1968 году. Затем оба продолжили изучение электротехники.

  4. Анжелика Щесны-Клюге присоединяется к компании

    Анжелика Щесны-Клюге присоединяется к Elektrowerk Mündersbach GmbH и отвечает за расчет заработной платы. Также она взяла на себя ответственность за все вопросы, от закупок и маркетинга до продаж, по поддержке семейного бизнеса.

  5. Бернд Щесны, сын основателя, берет на себя управление компанией.

    Начало производства электроники и начало разработки/продажи цифровых компонентов для промышленных систем управления (предшественник современного программируемого логического контроллера PLC). Начало производства кремниевых выпрямителей взамен селеновых.

  6. Начало производства управляемых кремниевых выпрямителей с линейной коммутацией

    Производство селеновых полупроводников прекращается, так как Эдмунд Щесны уходит на пенсию в 1974 году. Производство управляемых тиристорных кремниевых выпрямителей с линейной коммутацией для сварочных технологий и гальваники начинается в 1976.

  7. Цифровая система EWM была разработана специально для установки промышленных систем управления. Компоненты DS отличаются повышенной помехоустойчивостью, простотой установки и замены, невероятной гибкостью и высокой экономической эффективностью.

  8. Михаэль Щесны присоединяется к руководству

    Сын основателя, Михаэль Щесны, помогает в исполнительном управлении. Сейчас он управляет компанией вместе со своим братом Берндом.

    Начинается разработка самокоммутируемых преобразователей мощности вторичного цикла на основе транзисторов и сопутствующей электроники для сварочных аппаратов.

  9. В начале 80-х годов компания EWM зарекомендовала себя как производитель полупроводников для гальванотехники и технологии зарядки аккумуляторов. Он также поставил соответствующую электронику.

  10. Susanne Szczesny-Oßing начинает свою карьеру в семейной компании

    Сюзанна Щесны-Оссинг, дочь Бернда Щесны, начинает обучение в качестве промышленного менеджера в компании в рамках своего двойного обучения в области делового администрирования. Затем она продолжает изучать маркетинговые коммуникации наряду со своей работой и получает квалификацию специалиста по коммуникациям.

    Компания EWM принимает вызов клиента и изготавливает самый большой на сегодняшний день в мире шкаф дугового выпрямительного тиристорного преобразователя мощности. Он имел мощность 15 мегаватт и 50 000 ампер и служил источником постоянного тока для сталеплавильной печи.

  11. Собственное производство кремниевых полупроводников начинается с распространения и производства микросхем.

    Распиловка пластин с компьютерным управлением для производства микросхем для силовых полупроводников

    Современная диффузионная печь в производстве полупроводников

  12. Начало производства тиристоров и диодов

    Начало производства тиристоров и диодов. Бизнес-сфера укрепляется и развивается, чтобы стать основным поставщиком компонентов для этих продуктов для известных европейских производителей сварочного оборудования.

  13. Штефан Щесны, сын Бернда Щесны, присоединяется к компании.

    Михаэль Берш начал свою карьеру в качестве помощника руководителя в 1987 году, сосредоточившись на финансах, как и сегодня.

  14. Создан первый в мире инвертор переменного/постоянного тока

    EWM выпускает на рынок первый в мире инвертор для сварочных аппаратов с вольфрамовым электродом в среде инертного газа (TIG) с технологией переменного/постоянного тока.

  15. Микропроцессорная технология в системах управления клиентов сварочных аппаратов

  16. Открыт новый административно-производственный корпус и склад

  17. На выставке Schweißen und Schneiden представлена ​​первая линейка сварочных аппаратов собственного производства EWM.

    Выставочный стенд на выставке Schweißen und Schneiden

  18. Роберт Штёкль присоединяется к семье EWM

    Роберт Штёкль присоединяется к компании в качестве руководителя отдела механизированной сварки. Вскоре после этого он становится менеджером по продажам в Германии, а в начале 1995 года становится главой всех продаж. С 2013 года он является членом правления в качестве директора по продажам.


    Компания EWM в Чехии создана в качестве дополнительной производственной площадки. Начало производства компонентов для собственного производства EWM.

  19. Ян Щесны начинает обучение на промышленного электрика в семейной компании, специализируясь на машиностроении и работая над созданием прототипов. С 2013 года он является представителем по развитию в Исполнительном совете.

  20. Представлены первые полностью цифровые сварочные аппараты с цифровым управлением процессом сварки.

    Представлены первые полностью цифровые сварочные аппараты с цифровым управлением процессом сварки


  21. Совместное предприятие EWM-Huaheng в Куньшане, Китай, основано под руководством Стефана Щесны, внука основателя EWM.

  22. Представлена ​​первая в мире концепция управления TIG Synergic

    Первая в мире концепция управления TIG Synergic представлена ​​на рынке

  23. Вибке Щесны-Берш поступает в финансовый отдел, чтобы отметить начало своей профессиональной карьеры. Она занимала должность финансового директора с тех пор, как компания стала акционерным обществом в 2013 году.

    Внедрение сварочного процесса EWM coldArc® является важной вехой для технологического лидера из Мюндерсбаха. Короткая дуга с пониженным нагревом и малым разбрызгиванием обеспечивает высокую стабильность размеров при сварке и пайке, а также превосходные возможности перекрытия зазоров при корневой сварке.

  24. Сюзанна Щесны-Оссинг присоединяется к руководству компании.

    Сюзанна Щесны-Оссинг присоединяется к руководству компании.


    EWM China становится 100% дочерней компанией.

  25. Недавно представленный компанией EWM сварочный процесс MIG/MAG forceArc® впечатляет своей короткой дугой с пониженным тепловыделением, стабильной по направлению и мощной дугой с глубоким проплавлением для верхнего диапазона мощностей. Эффективная сварка и экономия средств, идеально подходит для сварки нелегированных, низколегированных и высоколегированных сталей, а также высокопрочных мелкозернистых сталей.

    В процессе сварки EWM activArc® используется динамическая дуга TIG, которая позволяет пользователю безопасно выполнять сварку в любом положении и с листами любой толщины. activArc® использует высокую концентрацию энергии и увеличивающееся давление с дугой, которая становится короче, обеспечивая равномерный ввод тепла и полный контроль сварочной ванны. Идеально подходит для позиционной сварки, угловых швов и корневых швов.

  26. 50 лет EWM HIGHTEC WELDING

    Компания EWM отмечает 50-летие инноваций в области сварки! Инновации считаются ключом к экономическому успеху: EWM приобретает всемирную репутацию очага идей и высокотехнологичного производителя благодаря постоянным исследованиям и разработкам и высокомотивированной рабочей силе. Компания становится всемирно известным технологическим лидером, становясь не только лидером рынка технологий дуговой сварки в 2007 году, но и одним из крупнейших работодателей в регионе.


  27. Производственно-торговая площадка в Куньшане, провинция Цзянсу, Восточный Китай, производит компоненты и машины исключительно для азиатского рынка в соответствии с немецкими стандартами производства и качества. В 2009 году китайский филиал получил лицензию Немецкой ассоциации сварщиков (DVS) в качестве учебного центра для обучения квалифицированных специалистов по сварке в соответствии с едиными стандартами качества.

    На рынок выводится собственная серия сварочных горелок EWM MIG/MAG MT. Поскольку сварочные горелки MT с газовым и водяным охлаждением согласованы со всеми остальными компонентами EWM, в процессе сварки используются все возможности источников питания. Серия MT включает стандартные и функциональные горелки, а также функциональные горелки с технологией X.

  28. Открытие филиала EWM в Великобритании


    Открытие нового центра продаж и обслуживания на северо-востоке Англии (Морпет, Нортумберленд) представляет собой четкую цель EWM стать крупным игроком на этом рынке. Помимо обслуживания, филиал также предлагает консультации, обучение и продажу сварочной и розничной продукции EWM.

    Ребрендинг компании: EWM представляет новый корпоративный дизайн, новый логотип, современный имидж и новые цвета машин.

    На рынок представлена ​​серия аппаратов alpha Q: модульные, подъемные и штабелируемые многопроцессные аппараты для импульсной сварки MIG/MAG с фронтальным управлением и, конечно же, высочайшей эффективностью. Новая технология представлена ​​модульной серией аппаратов forceTig, которые благодаря запатентованному процессу сварки TIG, forceTig®, впечатляют чрезвычайно концентрированной дугой для большего проникновения и более высоких скоростей сварки.

  29. Компания меняет организационно-правовую форму: EWM HIGHTEC WELDING GmbH становится акционерным обществом, полностью принадлежащим семье.

    Начало производства на системе EWM tigSpeed ​​для повышения производительности и отличных результатов даже при позиционной сварке. tigSpeed ​​— это дальнейшее развитие процессов сварки TIG холодной и горячей проволокой. Непрерывная подача проволоки накладывается на движение проволоки вперед/назад. Это обеспечивает чрезвычайно стабильный процесс сварки с высокой скоростью наплавки.

    Технология EWM MULTIMATRIX® представлена ​​на рынке, что знаменует собой еще одну технологическую веху для EWM в новом измерении сварки. MULTIMATRIX® — это решение для всех сварочных задач, девиз которого «Совершенство — это принцип». Технология MULTIMATRIX® позволяет быстро адаптироваться ко всем новым разработкам или сварочным задачам благодаря обмену данными через USB-накопитель или сеть LAN/WiFi.

  30. EWM расширяет свою штаб-квартиру в Мюндерсбахе заводом III


    EWM расширяет свою штаб-квартиру в Мюндерсбахе заводом III. Дополнительные офисные и конференц-залы (830 м²) и дополнительные складские площади (970 м²) добавляются к общей площади 1 800 м².

  31. Разработка и производство сварочных систем с цифровым подключением для удовлетворения современных производственных потребностей Индустрии 4.0.

  32. Серия аппаратов для многофункциональной сварки MIG/MAG Titan XQ представлена ​​на рынке

    «Сварка 4.0» — EWM представляет свои ключевые ответы на неотложные задачи, связанные с Индустрией 4. 0, для сварочной отрасли. Новая серия аппаратов для многопроцессорной сварки MIG/MAG, Titan XQ puls, обладает обширными цифровыми сетевыми возможностями и поэтому может раскрыть значительный неиспользованный потенциал экономии по всей технологической цепочке.

    Недавно разработанные сварочные горелки PM представлены на рынке в четырех различных моделях как дальнейшие инновации новой серии многопроцессорных сварочных аппаратов MIG/MAG.


  33. В Австрии открывается новый центр технологий, обслуживания и обучения.


    EWM AG инвестирует в будущее: в головном офисе компании в Мюндерсбахе состоялась церемония закладки нового административного здания и еще одного производственно-логистического цеха.

    Группа EWM расширяется за счет EWM Euen GmbH в Берлине, уделяя особое внимание автоматизации и механизации.

  34. На рынок выводятся серия аппаратов Titan XQ AC и сварочные процессы acArc.

    EWM представляет на рынке революционную серию машин переменного тока Titan XQ. Новый процесс сварки переменным током acArc puls XQ улучшает как ручную, так и автоматическую сварку, даже когда речь идет о чрезвычайно тонких листах. На самом деле сварной шов чист как алмаз.


    Открытие нового административного здания. Современный четырехэтажный офисный комплекс на 80 сотрудников построен на участке площадью 1800 м².


    Начало строительства нового производственно-логистического комплекса площадью 3000 м². Многоярусный склад и производственная площадка открыты и введены в эксплуатацию в начале 2020 года.

  35. Бернд Щесны внезапно скончался. Произошли перестановки в Правлении: Сюзанна Щесны-Оссинг становится Председателем Правления, а Анжелика Щесны-Клюге становится Председателем Наблюдательного Совета.

  36. EWM расширяет серию XQ

    EWM расширяет серию XQ, предлагая каждому пользователю MIG/MAG подходящий сварочный аппарат EWM, что позволяет сварщикам и компаниям выбирать правильный сварочный аппарат XQ для всех областей применения и любых сварочных задач. Все члены семейства XQ энергоэффективны, имеют длительный срок службы, могут быть подключены к цифровой сети и имеют право на государственное финансирование.


    Сайт во Франции становится независимым. Основание компании EWM France SAS.

    Новый сварочный аппарат Tetrix XQ 230 TIG представлен на рынке. Мощный, надежный и простой в использовании — новый Tetrix XQ от EWM обеспечивает сварку TIG на самом высоком уровне. Пользователи извлекают выгоду из самых современных технологий и достигают оптимальных результатов сварки с идеальными сварными швами.

  37. Серия TIG XQ дополняется аппаратами более высокого класса мощности, что делает возможной сварку от 230 А до 600 А. Настраиваемые машины доступны в вариантах постоянного или переменного/постоянного тока. Они более цифровые, универсальные и персональные и отличаются повышенной эффективностью, долговечностью, высокими рабочими циклами и удобным дизайном. со множеством умных мелочей.

  1. Компания Elektrowerk Mündersbach была основана в 1957 году Эдмундом Щесны. Компания начала с разработки и производства электронных компонентов.

    Компания начинает разработку и производство селеновых выпрямителей для сварочных технологий, гальванических и зарядных устройств и получает патент на свои «защищенные выпрямители» (например, для сварочных аппаратов, используемых на верфях).

  2. Начало производства и продаж обычных и защищенных селеновых выпрямителей, выпрямительных блоков и плат

    Электрические свойства и срок службы селеновых выпрямителей во многом зависят от производственного процесса. В EWM выпрямители производятся на самом современном оборудовании, что обеспечивает высочайшую степень безопасности эксплуатации и длительный срок службы.

    Инновационный защищенный выпрямитель был основной идеей EWM – выпрямитель можно было использовать где угодно, и он был устойчив даже к морскому воздуху. Этот процесс был запатентован EWM.

  3. Оба брата Щесны прошли обучение на электриков сильного тока в компании своего отца в 60-х годах. Бернд Щесны начал свое обучение в 1960 году, а Михаэль Щесны начал свое обучение в 19 лет.68. Затем оба продолжили изучать электротехнику.

  4. Анжелика Щесны-Клюге присоединяется к компании

    Анжелика Щесны-Клюге присоединяется к Elektrowerk Mündersbach GmbH и отвечает за расчет заработной платы. Также она взяла на себя ответственность за все вопросы, от закупок и маркетинга до продаж, по поддержке семейного бизнеса.

  5. Бернд Щесны, сын основателя, берет на себя управление компанией.

    Начало производства электроники и начало разработки/продажи цифровых компонентов для промышленных систем управления (предшественник современного программируемого логического контроллера PLC). Начало производства кремниевых выпрямителей взамен селеновых.

  6. Начало производства управляемых кремниевых выпрямителей с линейной коммутацией

    Производство селеновых полупроводников прекращается, так как Эдмунд Щесны уходит на пенсию в 1974 году. В 1976 году начинается производство управляемых тиристорных кремниевых выпрямителей с линейной коммутацией для сварочных технологий и гальванических покрытий.

  7. Цифровая система EWM была разработана специально для установки промышленных систем управления. Компоненты DS отличаются повышенной помехоустойчивостью, простотой установки и замены, невероятной гибкостью и высокой экономической эффективностью.

  8. Михаэль Щесны присоединяется к руководству

    Сын основателя, Михаэль Щесны, помогает в исполнительном управлении. Сейчас он управляет компанией вместе со своим братом Берндом.

    Начало разработки самокоммутируемых преобразователей мощности с вторичным циклом на основе транзисторов и соответствующей электроники для сварочных аппаратов.

  9. В начале 80-х годов компания EWM зарекомендовала себя как производитель полупроводников для гальванотехники и технологии зарядки аккумуляторов. Он также поставил соответствующую электронику.

  10. Susanne Szczesny-Oßing начинает свою карьеру в семейной компании

    Сюзанна Щесны-Оссинг, дочь Бернда Щесны, начинает обучение в качестве промышленного менеджера в компании в рамках своего двойного обучения в области делового администрирования. Затем она продолжает изучать маркетинговые коммуникации наряду со своей работой и получает квалификацию специалиста по коммуникациям.

    Компания EWM принимает вызов заказчика и изготавливает самый большой на сегодняшний день в мире шкаф дугового выпрямительного тиристорного преобразователя мощности. Он имел мощность 15 мегаватт и 50 000 ампер и служил источником постоянного тока для сталеплавильной печи.

  11. Собственное производство кремниевых полупроводников начинается с распространения и производства микросхем.

    Раскрой пластин с компьютерным управлением для производства микросхем для силовых полупроводников

    Современная диффузионная печь для производства полупроводников

  12. Начало производства тиристоров и диодов

    Начало производства тиристоров и диодов. Бизнес-сфера укрепляется и развивается, чтобы стать основным поставщиком компонентов для этих продуктов для известных европейских производителей сварочного оборудования.

  13. Штефан Щесны, сын Бернда Щесны, присоединяется к компании.

    Михаэль Берш начал свою карьеру в качестве помощника руководителя в 1987 году, сосредоточившись на финансах, как и сегодня.

  14. Создан первый в мире инвертор переменного/постоянного тока

    EWM выпускает на рынок первый в мире инвертор для сварочных аппаратов с вольфрамовым электродом в среде инертного газа (TIG) с технологией переменного/постоянного тока.

  15. Микропроцессорная технология в системах управления клиентов сварочных аппаратов

  16. Открыт новый административно-производственный корпус и склад

  17. На выставке Schweißen und Schneiden представлена ​​первая линейка сварочных аппаратов собственного производства EWM.

    Выставочный стенд на выставке Schweißen und Schneiden

  18. Роберт Штёкль присоединяется к семье EWM

    Роберт Штёкль присоединяется к компании в качестве руководителя отдела механизированной сварки. Вскоре после этого он становится менеджером по продажам в Германии, а в начале 1995 года становится главой всех продаж. С 2013 года он является членом правления в качестве директора по продажам. Начало производства компонентов для собственного производства EWM.

  19. Ян Щесны начинает обучение на промышленного электрика в семейной компании, специализируясь на машиностроении и работая над созданием прототипов. С 2013 года он является представителем по развитию в Исполнительном совете.

  20. Представлены первые полностью цифровые сварочные аппараты с цифровым управлением процессом сварки.

    Представлены первые полностью цифровые сварочные аппараты с цифровым управлением процессом сварки


  21. Совместное предприятие EWM-Huaheng в Куньшане, Китай, основано под руководством Стефана Щесны, внука основателя EWM.

  22. Представлена ​​первая в мире концепция управления TIG Synergic

    На рынок выводится первая в мире концепция управления TIG Synergic

  23. Вибке Щесны-Берш поступает в финансовый отдел, чтобы отметить начало своей профессиональной карьеры. Она занимала должность финансового директора с тех пор, как компания стала акционерным обществом в 2013 году.

    Внедрение сварочного процесса EWM coldArc® является важной вехой для технологического лидера из Мюндерсбаха. Короткая дуга с пониженным нагревом и малым разбрызгиванием обеспечивает высокую стабильность размеров при сварке и пайке, а также превосходные возможности перекрытия зазоров при корневой сварке.

  24. Сюзанна Щесны-Оссинг присоединяется к руководству компании.

    Сюзанна Щесны-Оссинг присоединяется к управлению компанией.


    EWM China становится 100% дочерней компанией.

  25. Недавно представленный компанией EWM сварочный процесс MIG/MAG forceArc® впечатляет своей короткой дугой с пониженным тепловыделением, стабильной по направлению и мощной дугой с глубоким проплавлением для верхнего диапазона мощностей. Эффективная сварка и экономия средств, идеально подходит для сварки нелегированных, низколегированных и высоколегированных сталей, а также высокопрочных мелкозернистых сталей.

    В процессе сварки EWM activArc® используется динамическая дуга TIG, которая позволяет пользователю безопасно выполнять сварку в любом положении и с листами любой толщины. activArc® использует высокую концентрацию энергии и увеличивающееся давление с дугой, которая становится короче, обеспечивая равномерный ввод тепла и полный контроль сварочной ванны. Идеально подходит для позиционной сварки, угловых швов и корневых швов.

  26. 50 лет EWM HIGHTEC WELDING

    Компания EWM отмечает 50-летие инноваций в области сварки! Инновации считаются ключом к экономическому успеху: EWM приобретает всемирную репутацию очага идей и высокотехнологичного производителя благодаря постоянным исследованиям и разработкам и высокомотивированной рабочей силе. Компания становится всемирно известным технологическим лидером, становясь не только лидером рынка технологий дуговой сварки в 2007 году, но и одним из крупнейших работодателей в регионе.


  27. Производственно-сбытовая площадка в Куньшане, провинция Цзянсу на востоке Китая, производит компоненты и машины исключительно для азиатского рынка в соответствии с немецкими стандартами производства и качества. В 2009 году китайский филиал получил лицензию Немецкой ассоциации сварщиков (DVS) в качестве учебного центра для обучения квалифицированных специалистов по сварке в соответствии с едиными стандартами качества.

    На рынок выводится собственная серия сварочных горелок EWM MIG/MAG MT. Поскольку сварочные горелки MT с газовым и водяным охлаждением согласованы со всеми остальными компонентами EWM, в процессе сварки используются все возможности источников питания. Серия MT включает стандартные и функциональные горелки, а также функциональные горелки с технологией X.

  28. Открытие филиала EWM в Великобритании


    Открытие нового центра продаж и обслуживания на северо-востоке Англии (Морпет, Нортумберленд) представляет собой четкую цель EWM стать крупным игроком на этом рынке. Помимо обслуживания, филиал также предлагает консультации, обучение и продажу сварочной и розничной продукции EWM.

    Ребрендинг компании: EWM представляет новый корпоративный дизайн, новый логотип, современный имидж и новые цвета машин.

    На рынок представлена ​​серия аппаратов alpha Q: модульные, подъемные и штабелируемые мультипроцессные аппараты для импульсной сварки MIG/MAG с фронтальным управлением и, конечно же, высочайшей эффективностью. Новая технология представлена ​​модульной серией аппаратов forceTig, которые благодаря запатентованному процессу сварки TIG, forceTig®, впечатляют чрезвычайно концентрированной дугой для большего проникновения и более высоких скоростей сварки.

  29. Компания меняет организационно-правовую форму: EWM HIGHTEC WELDING GmbH становится акционерным обществом, полностью принадлежащим семье.

    Начало производства на системе EWM tigSpeed ​​для повышения производительности и отличных результатов, даже при позиционной сварке. tigSpeed ​​— это дальнейшее развитие процессов сварки TIG холодной и горячей проволокой. Непрерывная подача проволоки накладывается на движение проволоки вперед/назад. Это обеспечивает чрезвычайно стабильный процесс сварки с высокой скоростью наплавки.

    Технология EWM MULTIMATRIX® представлена ​​на рынке, что знаменует собой еще одну технологическую веху для EWM в новом измерении сварки. MULTIMATRIX® — это решение для всех сварочных задач, девиз которого «Совершенство — это принцип». Технология MULTIMATRIX® позволяет быстро адаптироваться ко всем новым разработкам или сварочным задачам благодаря обмену данными через USB-накопитель или сеть LAN/WiFi.

  30. EWM расширяет свою штаб-квартиру в Мюндерсбахе заводом III


    EWM расширяет свою штаб-квартиру в Мюндерсбахе заводом III. Дополнительные офисные и конференц-залы (830 м²) и дополнительные складские площади (970 м²) добавляются к общей площади 1 800 м².

  31. Разработка и производство сварочных систем с цифровым подключением для удовлетворения современных производственных потребностей Индустрии 4. 0.

  32. Серия аппаратов для многофункциональной сварки MIG/MAG Titan XQ представлена ​​на рынке

    «Сварка 4.0» — EWM представляет свои ключевые ответы на неотложные вызовы Индустрии 4.0 для сварочной отрасли. Новая серия аппаратов для многопроцессорной сварки MIG/MAG, Titan XQ puls, обладает обширными цифровыми сетевыми возможностями и поэтому может раскрыть значительный неиспользованный потенциал экономии по всей технологической цепочке.

    Недавно разработанные сварочные горелки PM представлены на рынке в четырех различных моделях как дальнейшие инновации в новой серии многофункциональных сварочных аппаратов MIG/MAG.


  33. Новый завод в Австрии открывается технологическим, сервисным и учебным центром.


    EWM AG инвестирует в будущее: состоялась церемония закладки нового административного здания и еще одного производственно-логистического цеха в головном офисе в Мюндерсбахе.

    Группа EWM расширяется за счет EWM Euen GmbH в Берлине, уделяя особое внимание автоматизации и механизации.

  34. На рынок выводятся серия аппаратов Titan XQ AC и сварочные процессы acArc.

    EWM представляет на рынке революционную серию машин переменного тока Titan XQ. Новый процесс сварки переменным током acArc puls XQ улучшает как ручную, так и автоматическую сварку, даже когда речь идет о чрезвычайно тонких листах. На самом деле сварной шов чист как алмаз.


    Открытие нового административного здания. Современный четырехэтажный офисный комплекс на 80 сотрудников построен на участке площадью 1800 м².


    Начало строительства нового производственно-логистического комплекса площадью 3000 м². Многоярусный склад и производственная площадка открыты и сданы в эксплуатацию в начале 2020 года.

  35. Бернд Щесны внезапно скончался. Произошли перестановки в Правлении: Сюзанна Щесны-Оссинг становится Председателем Правления, а Анжелика Щесны-Клюге становится Председателем Наблюдательного Совета.

  36. EWM расширяет серию XQ

    EWM расширяет серию XQ, предлагая каждому пользователю MIG/MAG подходящий сварочный аппарат EWM, что позволяет сварщикам и компаниям выбирать правильный сварочный аппарат XQ для всех областей применения и любых сварочных задач. Все члены семейства XQ энергоэффективны, имеют длительный срок службы, могут быть подключены к цифровой сети и имеют право на государственное финансирование.


    Сайт во Франции становится независимым. Основание компании EWM France SAS.

    Новый сварочный аппарат Tetrix XQ 230 TIG представлен на рынке. Мощный, надежный и простой в использовании — новый Tetrix XQ от EWM обеспечивает сварку TIG на самом высоком уровне. Пользователи извлекают выгоду из самых современных технологий и достигают оптимальных результатов сварки с идеальными сварными швами.

  37. Серия TIG XQ дополняется аппаратами более высокого класса мощности, что делает возможной сварку от 230 до 600 А. Настраиваемые машины доступны в вариантах постоянного или переменного/постоянного тока. Они более цифровые, универсальные и персональные и отличаются повышенной эффективностью, долговечностью, высокими рабочими циклами и удобным дизайном. со множеством умных мелочей.

Сварочный выпрямитель Коды ТН ВЭД | Код ТН ВЭД сварочного выпрямителя Импорт

Сварочный выпрямитель Коды ТН ВЭД | Код ТН ВЭД сварочного выпрямителя Импорт | Код ТН ВЭД сварочного выпрямителя для экспорта
  • Данные США
    • Данные по импорту США
    • Импортеры США
    • Подписка США
  • Глобальные торговые данные
  • Код ТН ВЭД
    • Коды ТН ВЭД
    • Поиск кода ТН ВЭД
  • Цены
  • Подписывайся
  • Авторизоваться
    org/BreadcrumbList”>
  1. Главная
  2. Поиск Код ТН ВЭД
  3. Код ТН ВЭД для сварочного выпрямителя

Поиск актуального кода HS продуктов

Сектор импорта и экспорта сварочных выпрямителей вносит значительный вклад в общий процент ВВП Индии. Неудивительно, что порт процветает в этом секторе, и мы в Seair лучше понимаем, как извлечь для вас выгоду из этой долгожданной возможности. Мы понимаем тот факт, что большинство фирм-импортеров активно закупают различные виды продукции, включая сырье, оборудование, потребительские товары и т. д. Поэтому мы предоставляем комплексные решения для данных об импорте, а также решения для данных об экспорте для широких категорий импортной торговли. фирм и экспортных торговых фирм тоже.

Наши решения для импорта и экспорта данных сварочного выпрямителя соответствуют вашим фактическим требованиям к импорту и экспорту в отношении качества, объема, сезонности и географии. Наряду с этим мы помогаем вам получить подробную информацию о жизненно важных областях экспорта и импорта, включая коды ТН ВЭД, описание продукта, пошлины, количество, цену и т. д. Данные об экспорте и импорте от Seair прокладывают путь к успешному партнерству, которое приносит прибыль бизнесу как от локальные и глобальные границы.

Код ТН ВЭД, используемый для сварочного выпрямителя – импорт

Код ГС Описание Количество отгрузок
8504 Электрические трансформаторы, статические преобразователи (например, выпрямители) и катушки индуктивности
85044029 Другое 10
85044090 Другое 6
85044021 Дип-мостовой выпрямитель 3
8541 Диоды, транзисторы и аналогичные полупроводниковые приборы; Светочувствительные полупроводниковые устройства, включая фотоэлектрические C
85411000 Диоды, кроме фоточувствительных или светоизлучающих диодов 6
8515 Электрический (включая газ с электрическим нагревом), лазерный или другой световой или фотолучевой, ультразвуковой, электронно-лучевой, магнитный P
85159000 Детали 107

Код ТН ВЭД, используемый для сварочного выпрямителя — экспорт

Код ГС Описание Количество отгрузок
8515 Электрический (включая газ с электрическим нагревом), лазерный или другой световой или фотолучевой, ультразвуковой, электронно-лучевой, магнитный P
85159000 Детали 58
85153990 Другое 32
85152900 Другое 9
85151900 Другое 8
8468 Машины и аппараты для пайки, пайки или сварки, способные или не предназначенные для резки, кроме машин Headi
84689000 Детали 8

Компания Seair гордится тем, что у нее есть лояльная клиентская база крупных брендов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
