Классификация сварочников

Все аппараты сварки принято делить на следующие виды:

Бытовые. Не позволяют осуществлять сварочные работы значительной продолжительности без перерыва. Для их применения достаточно сети в 220В и силы тока 200А. Это оптимальный вариант для домашнего использования. К ним относится, например, ручные сварочные аппараты.

Профессиональные. Отличаются большей универсальностью и возможностью работать не только при напряжении 220В, но и 380В. Сила тока при этом может превышать 200А. Другим их отличием является размер. Профессиональный агрегат значительно крупнее бытового.


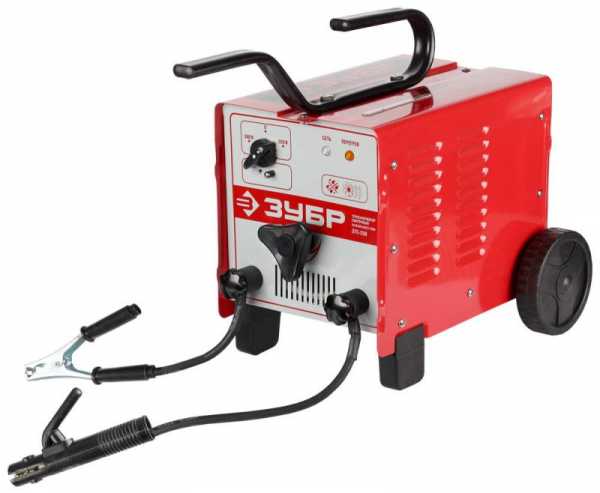

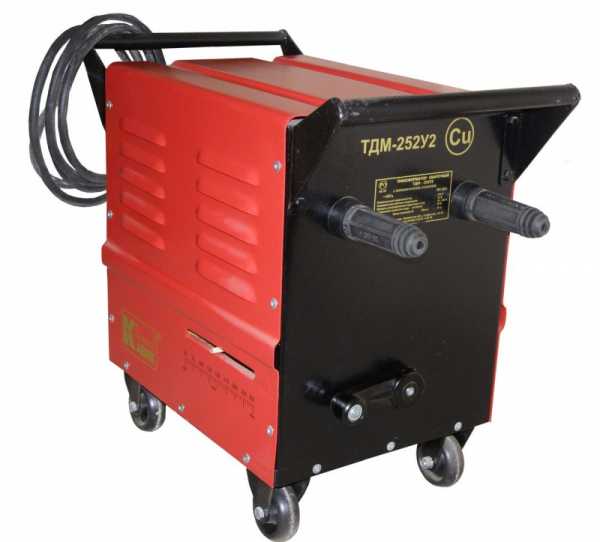

Трансформаторы

Это одна из наиболее простых конструкций сварочного оборудования. Принцип действия аппарата трансформаторного типа заключается в преобразовании переменного электрического тока большего напряжения в переменный ток меньшего напряжения.

Результатом данного процесса и является сваривание. Для такого агрегата предпочтительнее использовать рутиловые или фтористо-кальциевые электроды диаметром 1,5-2,5 мм. Преимущества трансформатора:

  • простое конструкционное решение;
  • надёжность;
  • относительно низкая стоимость;
  • лёгкость эксплуатации;
  • высокий КПД.

К недостаткам относятся:

  • значительные габариты;
  • большой вес;
  • высокая энергозатратность;
  • зависимость от напряжения.

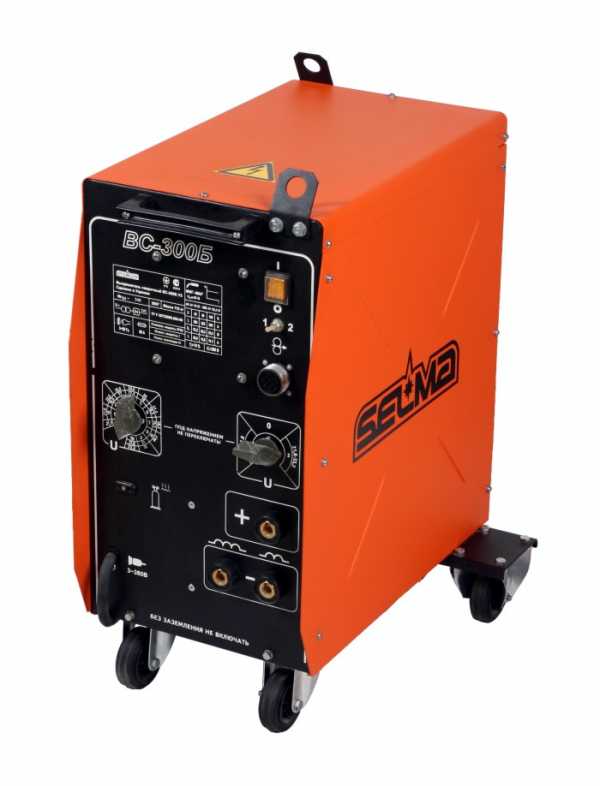

Сварочные выпрямители

Принцип их действия заключается в преобразовании напряжения (переменного в сети в постоянное сварки). Достоинства:

  • высокое качество сварных швов;
  • возможность проведения сварочных работ с чугуном и цветными металлами;
  • постоянность и стабильность электродуги;
  • возможность работы с низколегированной сталью и нержавейкой.

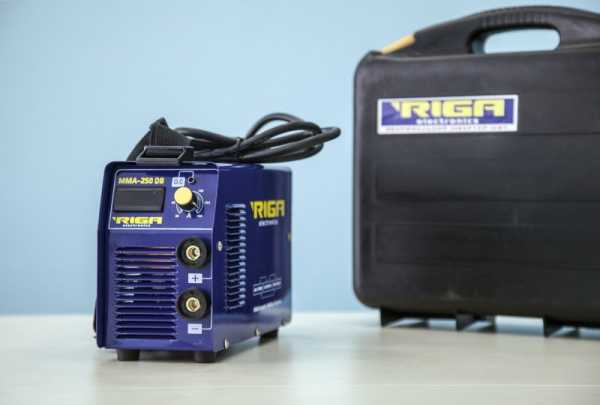

Инверторы

Отличие сварочных аппаратов инверторного типа заключается в более высокой частоте. Данная модель была разработана для сварки в условиях постоянного напряжения, обеспечиваемого присутствием электрогенератора и соединительных проводов.

Плюсы:

  • высокий КПД;
  • малогабаритность;
  • лёгкий вес;
  • удобство эксплуатации;
  • высокий уровень качества работы;
  • высокая устойчивость электродуги;
  • изначально ровная поверхность стыков;
  • возможность работы в значительном диапазоне тока;
  • устойчивость к перегрузкам;
  • возможность использовать новичкам;
  • универсальность в отношении электродов.

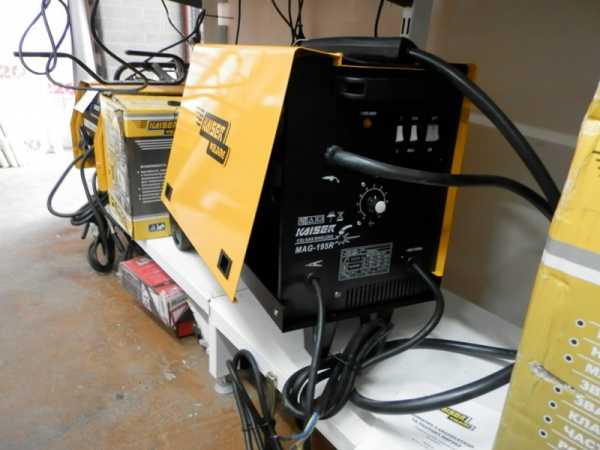

Полуавтоматы

Работа сварочных аппаратов полуавтомат осуществляется на постоянном или импульсном токе с применением защитных газов. Электроды здесь не нужны.

Вместо них применяется проволока и различные типы газа, подбираемые в зависимости от вида металла. Положительные стороны:

  • высокое качество сварных швов;
  • минимальное разбрызгивание металла;
  • значительная эффективность работы;
  • возможность сварки тонких металлических листов.

Советы

Сварочное оборудование довольно травмоопасно. Поэтому каждому начинающему сварщику будет полезно ознакомиться со следующими рекомендациями, которые дают опытные профессионалы сварного дела:

Производство сварочных работ допустимо только в спецодежде и при наличии средств защиты.


Во время сварочного процесса проволоку нужно держать таким образом, чтобы направление брызг металла было обратным от сварщика.

Необходимо следить, чтобы не было контакта с токонесущими проводами. Также в рабочем состоянии нельзя касаться электрического держателя, рабочей поверхности и горелки.

Помните, что нужно отслеживать уровень влажности в помещении, где проводится сварка.

Пространство, где проходят сварочные работы, должно хорошо проветриваться и вентилироваться.

Помните о необходимости сразу же, как закончились работы, обесточить оборудование. Его ни в коем случае нельзя оставлять включённым.

Позаботьтесь о том, чтобы рядом с местом, где будет проводиться сварка, не было легко воспламеняющихся вещей.

Поверхность рабочих элементов обязана регулярно очищаться и обезжириваться.

Площадка, где планируется проводить сварку, должна быть очищена от присутствия домашних питомцев и домочадцев.

Оборудование для сварки нельзя использовать для размораживания чего-либо.

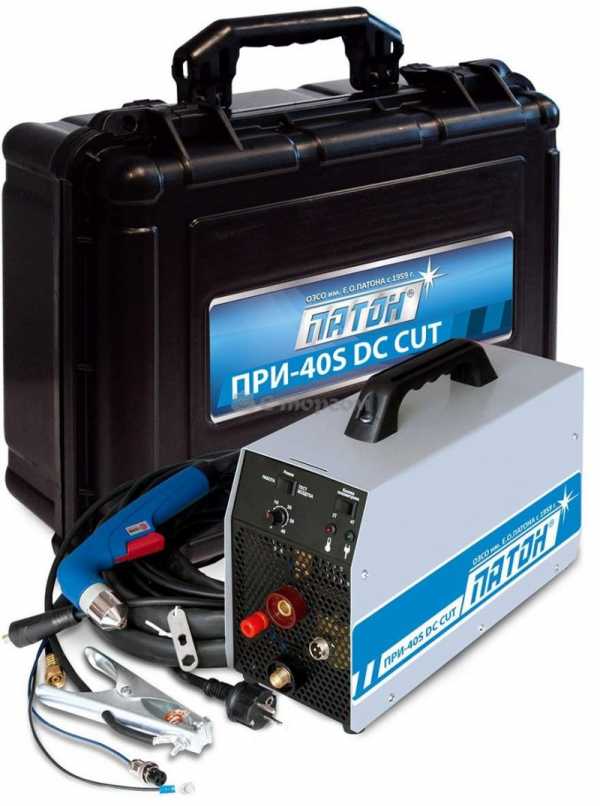

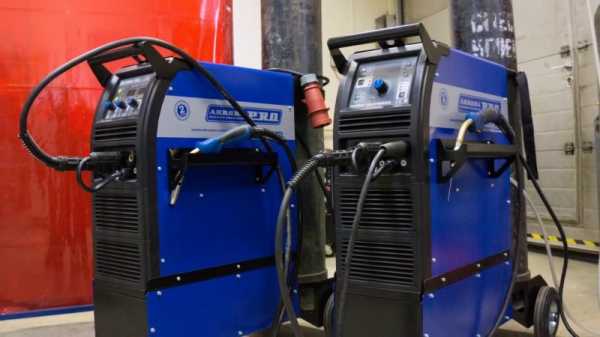

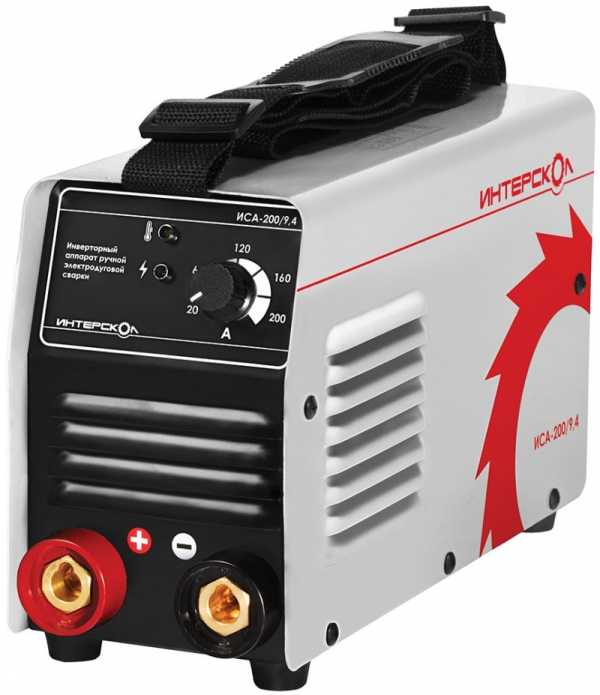

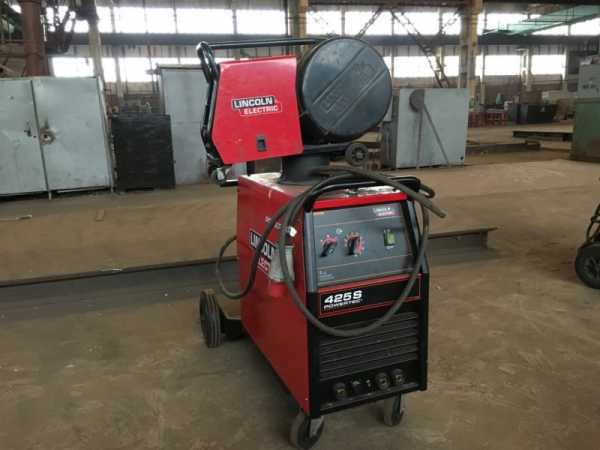

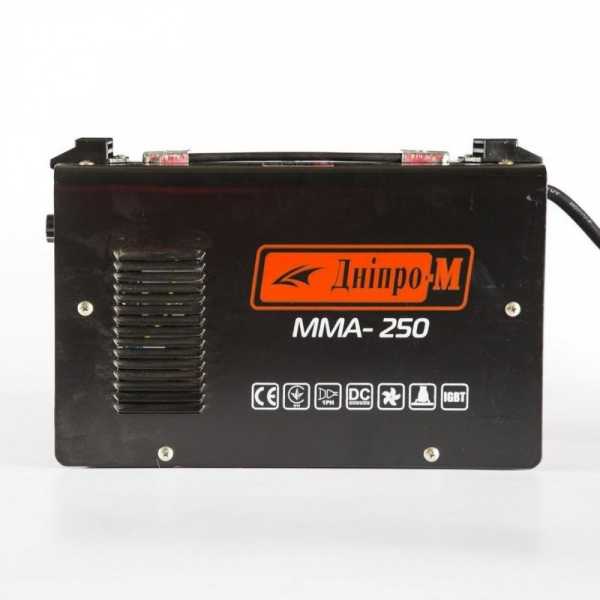

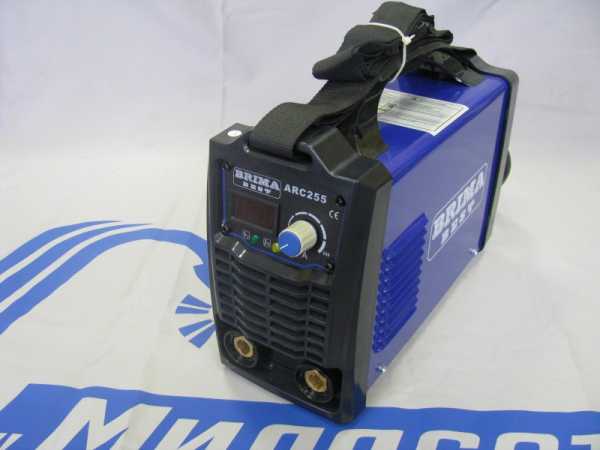

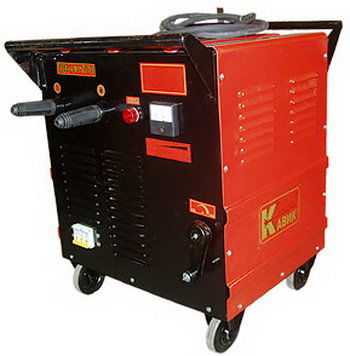

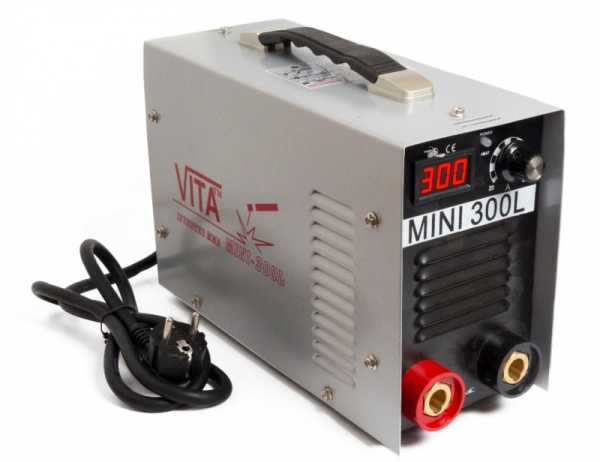

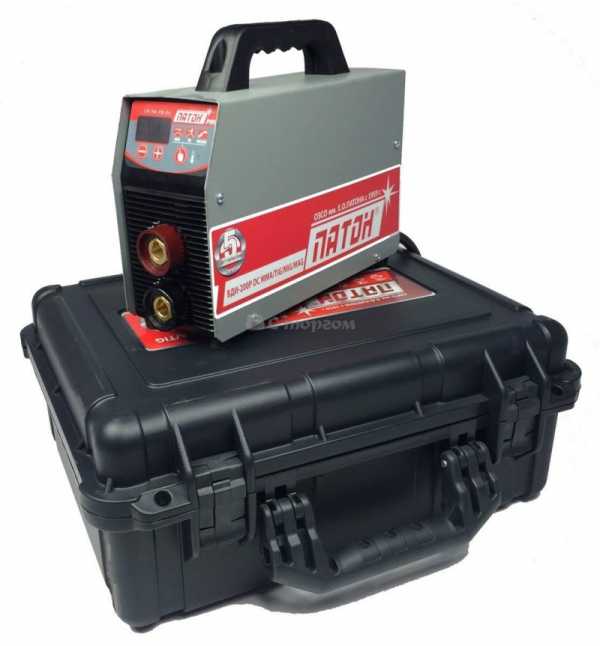

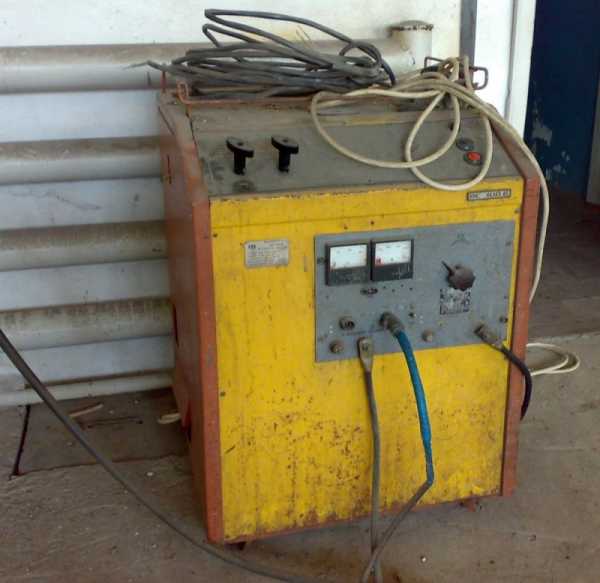

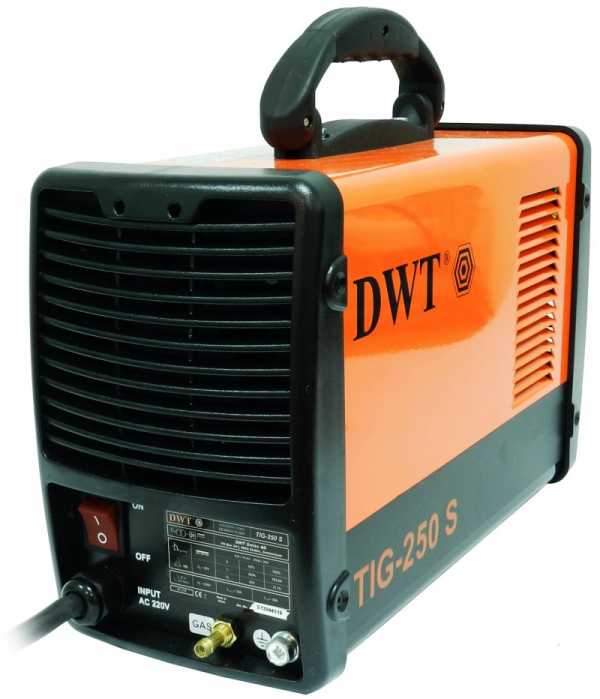

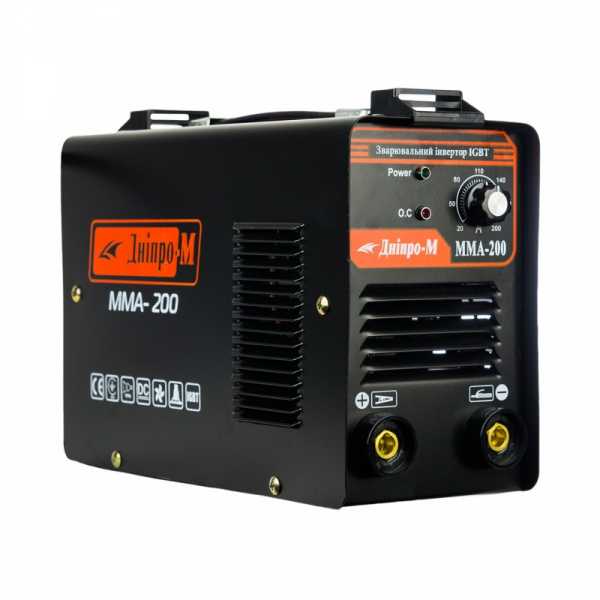

Фото типов сварочных аппаратов



Также рекомендуем посетить:

zdesinstrument.ru

Сварочный выпрямитель - Самодельное сварочное и вспомогательное оборудование

Сейчас промышленностью выпускаются два вида сварочных аппаратов:(традиционные) сварочные выпрямители и перспективные сварочные инверторы. Почему инверторы перспективные? понятно,

это малый вес и потребляемый ток почти в два раза меньше чем у традиционных аппаратов. Почему же они до сих пор не вытеснили трансформаторы? Да у сварочных инверторов есть ряд недостатков: это во первых цена (пока еще дороже сварочных выпрямителей), малая надежность, да и выходной сварочный ток желает быть лучше.

Я владею ноу-хау сварочного выпрямителя по эффективности превышающего все ныне выпускаемые сварочные выпрямители, даже потребляемый ток меньше чем у сварочного инвертора, и очевидно от внедрения экономический эффект будет.



1 Вход, переменный ток 50гц 220V

2 Блок конденсаторов

3 Разрядник

4 Силовой трансформатор

5 Симистор со схемой управления

6 Выпрямительный блок

7 Выход, сварочный ток







Две первичных и три вторичных обмотки силового трансформатора намотаны на сердечники 3х фазного магнитопровода

Подключены первичные обмотки, одна напрямую, а вторая через конденсатор к сети,

Благодаря этому, на вторичных обмотках возникает 2х фазное напряжение не синусоидальной формы, причем сдвиг фаз и форма тока в момент сварки, т.е. при напряжении на выходе 22v такова, что это приводит к наилучшим сварочным показателям.



Симистор служит для подключения конденсатора только в момент сварки.

Разрядник для защиты Симистора.

Геркон открывает Симистор

Блок конденсаторов служит для регулировки выходного тока.

Андреев Вячеслав Валентинович руководитель отдела "источники питания" Киевского института им. О. Ев. Патона, признал оригинальность схемы.

На YouTube есть видео по javajanvar можно найти.

www.chipmaker.ru

сборка диодного моста своими руками

Диод – это полупроводниковый прибор, который обладает различной проводимостью в зависимости от прикладываемого напряжения. Имеет всего два вывода: анод и катод. При подаче прямого напряжения (на анод подается положительный потенциал по сравнению с катодом) он открыт. При подаче отрицательного напряжения он закрывается.

Эта особенность прибора широко используется в электротехнике, в частности диодный мост применяют для сварочного аппарата, чтобы выпрямлять переменный ток, улучшая качество сварки.

Основные характеристики

Главными параметрами, на которые обращают внимание при выборе выпрямителей для сварочных аппаратов, являются:

  • максимально допустимое постоянное обратное напряжение;
  • максимальный средний прямой ток за период;
  • рабочая частота переключения;
  • постоянное прямое напряжение при максимальном прямом токе;
  • максимально допустимая температура корпуса.

Амплитуда бытовой сети составляет около 310 В, поэтому нужно использовать диоды с обратным напряжением 400 В и выше. Прямой ток жестко связан с мощностью прибора, и на него также обращают внимание. Рабочая частота показывает, в каком выпрямителе можно использовать полупроводник, применять его в сетевом или выходном блоке инвертора.

Прямое напряжение полупроводника характеризует мощность рассеяния на самом приборе. Это позволяет рассчитать размеры радиатора или системы охлаждения. Предельная температура корпуса сварочного аппарата дает возможность предусмотреть схему защиты от перегрева.

Применение в сварке

В любом трансформаторном сварочном аппарате постоянного тока или инверторе присутствуют силовые диоды. Они предназначены для выпрямления переменного тока. Для повышения коэффициента полезного действия диоды подключают по мостовой схеме, в этом случае оба полупериода приходятся на нагрузку.

В трансформаторном сварочном аппарате выпрямительные диоды устанавливают на выходе вторичной обмотки. Сварочное оборудование имеет понижающий трансформатор, соответственно, напряжение холостого хода значительно ниже входного, поэтому здесь требуются приборы большой мощности и низкой частоты. Для этого подойдут выпрямительные диоды В200 (максимальный ток 200А).

Для сварочного инвертора требуется два выпрямителя. Один располагается на входе источника питания. Он преобразует переменный ток 220 вольт 50 Гц в постоянный, который преобразуется в дальнейшем в переменный ток высокой частоты (40-80 кГц).

При мощности аппарата 5 кВт выпрямительные диоды должны иметь обратное напряжение 600-1000 В и средний прямой ток 25-35 А при частоте 50 Гц.

Второй выпрямитель располагается после высокочастотного трансформатора. Здесь требования другие. Максимальный прямой ток должен быть не менее 200 А на частоте 80 кГц, а обратное напряжение превышать напряжение холостого хода (60-70 В).

В любом случае используются диоды из категории мощных, с площадкой для монтажа радиатора, поскольку без отведения тепла устройство быстро сгорит.

Особенность выпрямителей

Выпрямитель для сварочного аппарата выполняется по мостовой схеме. При изготовлении сварочного аппарата своими руками и применении диодов В200 нужно учитывать, что их корпус находится под напряжением.

Поэтому когда выпрямитель устанавливают на радиатор, он должен быть изолирован от остальных элементов схемы, от корпуса прибора и от соседних диодов тоже. А это создает определенные неудобства для сварщика.

Приходится использовать более крупный корпус. Для уменьшения габаритов аппарата применяют выпрямительный прибор ВЛ200, который имеет другую полярность. Это позволяет объединить полупроводники на два парных радиатора.

В последние годы стали выпускать довольно мощные диодные мосты в одном корпусе. По размерам такая конструкция из диодов примерно соответствует спичечному коробку, имеет площадку для посадки радиатора, максимальный прямой ток 30-50 А. Диодная сборка имеет значительно меньшую стоимость по сравнению с диодами В200.

Если по работе устройства требуется более мощный мост, то эту проблему можно легко решить, используя параллельное подключение мостовых сборок. Однако их надежность в таком случае будет ниже, чем у одиночных мощных диодов.

Установка

При использовании параллельной схемы соединения диодных мостов необходимо учитывать, что все они имеют некоторый разброс по параметрам.

Поэтому при подборе элементов необходимо делать это с некоторым запасом прочности. При соблюдении этого требования для сварочного аппарата можно получить диодный мост более компактный, чем при использовании одиночных диодов.

Диодные сборки позволяют размещать их на одном радиаторе, так как корпусы не находятся под напряжением. Это позволяет монтировать их в любом месте, и даже снаружи.

В зависимости от требуемого сварочного тока для выпрямителя могут потребоваться от 3 до 5 диодных сборок. Для лучшей теплоотдачи диодные мосты устанавливаются на радиатор через теплопроводящую пасту.

К контактам проводники рекомендуется подсоединяться пайкой, в противном случае могут быть потери мощности в месте контакта и его сильный нагрев.

Применение на практике

Для примера, рассмотрим инверторный аппарат TELWIN Force 165. Во входном выпрямителе используются диодные сборки GBPC3508. Выпрямительный мост GBPC3508 может работать с током 35 А, обратное напряжение – 800 В.

С ним вместе идет обязательно сглаживающий фильтр из конденсаторов большой емкости. Кроме этого имеется фильтр электромагнитной совместимости, который не пропускает помехи от инвертора в бытовую сеть.

На выходе инвертора используются мощные сдвоенные диоды с общим катодом. Они имеют высокое быстродействие в отличие от диодов расположенных на входе устройства.

Благодаря малому времени восстановления, менее 50 наносекунд, приборы успевают переключать высокочастотный ток на выходе вторичной обмотки.

В данном приборе используются сдвоенные диоды марок STTH6003CW, FFh40US30DN или VS-60CPH03, рассчитаны на прямой ток 30 ампер на один прибор (60 ампер на оба) и обратное напряжение 300 вольт.

Устанавливаются на радиатор. Для защиты полупроводников от перегрузки используется RC фильтр. Схема управления требует стабильный источник питания без бросков напряжения.

Для этого в приборе предусмотрены стабилитроны или уже готовый интегральный стабилизатор, которые обеспечивают стабильное питание на микросхемах управления. В результате получается компактное устройство, позволяющее качественно варить металл.

svaring.com

Выпрямитель сварочного аппарата своими руками: элементы для схемы

Выпрямитель сварочного аппарата своими руками можно  собрать по схеме.

Для этого понадобится подготовить электродетали с инструментами.

Своим названием прибор говорит о предназначении операции.

Смену переменного тока в постоянный проводят, чтобы получить непрерывную дугу. Её используют для скрепления друг с другом материалов.

Виды аппаратов, их особенности

Сварочный выпрямитель своими руками

Самодельный сварочный выпрямитель нужен для эффективного питания бытовой конструкции или производственной с небольшими объёмами работ и рабочих циклов.

В промышленности применяют более мощную аппаратуру,  действия с ней, не образуют пауз во время сварки.

В этот период  происходит остывание раскалённых деталей, снижается скорость выполнения процедуры, что не  мешает для домашних приспособлений.

Эти изделия состоят из элементов:

  • трансформатора
  • конденсаторного блока
  • выпрямителя

Приступая к созданию сварочного прибора мастеру нужно определиться с направлением работ, их размерами.

От объема производства, количества соединений зависят:

  • подбор нужных электродов
  • системные параметры
  • материальная характеристика

Сборщик, подобрав нужную схему и материалы, выполнив поэтапно сборку аппарата, добьётся необходимых показателей в системе.

Что хорошего в приборе и что мешает

Как переделать сварочный аппарат переменного тока в постоянный — на этот вопрос мастеру ответит нужная полупроводниковая схема с устройством выпрямителя:

  • Лучшими показателями обладает трёхфазная система, она позволяет использовать мощность сети до 380 В.
  • На подобном оборудовании работают там, где нужен большой непрерывный процесс, чтобы в этот временной промежуток, не прерываясь, сваривать крупные стальные детали. С помощью этих мощных аппаратов можно производить ворота, контейнеры, любые хозяйственные металлические сооружения.
  • Такой инструмент пригодится в основном не на частном хоздворе, а для малого бизнеса и реализации изготовленных изделий. Все потому, что это громоздкие и тяжелые конструкции, в отличие от приспособлений с меньшим количеством фаз, нуждаются в дополнительных установках для перемещения аппарата.

В подобной системе трансформатор способен снизить массу, но его сердечник нужно уметь самостоятельно намотать или купить готовый с необходимыми параметрами.

Требования для конструктивной сборки

Схема для простого выпрямителя не представляет особой сложности, понадобятся проводники, пропускающие электрический поток и направленные в нужную сторону.

Схема сварочного выпрямителя

Электродетали следует подготовить из следующей комплектации:

  • диодов — они позволяют работать схеме без управляющих блоков
  • тиристоров, подающих сигналы на элементы для хорошего прохождения электрических
  • потоков, при их уменьшении закрываются вентили
  • транзисторов, управляющих всеми процессами с напряжением
  • резисторов, позволяющих регулировать ток

Чтобы электрические элементы дольше служили в эксплуатации, их подбирают с высокими параметрами, при этом следят, чтобы фактический ток был в цепи меньше заданного по номиналу.

Сборка сварочного выпрямителя происходит с помощью следующих предметов:

  • трансформатора
  • диода
  • радиатора
  • дросселя
  • электрода
  • конденсатора
  • керамического сердечника
  • никелиновой проволоки

Собранную полупроводниковую схему в виде диодного выпрямителя устанавливают с радиатором, обеспечивающим теплообмен и охлаждение. Дросселем снабжают падающую характеристику электротока, увеличенным сопротивлением или реостатом регулируют нужные параметры. Полюсы, положительный и отрицательный, подключают на электрод и объект.

Функция электролитического конденсатора в схеме служит осуществлению, сглаживающей фильтрации и снижению пульсации.

Многие специалисты самостоятельно справляются с намоткой реостатов на керамические сердечники. Используют проволоку нихромную или никелиновую. Их диаметральный подбор зависит от величины сварочных токовых потоков.

Реостатное сопротивление рассчитывают, основываясь на параметры проволоки:

  • удельное сопротивление
  • сечение
  • длину

Регулировка сварочного тока зависит от количества витков.

Принцип работы однофазной мостовой схемы

Процесс протекания переменного тока можно представить в виде волны, колеблющейся с определенной частотой. Это процедура очень быстрая, которую представить можно, как в один определенный момент, проходит ток сначала в одну сторону затем в другую.

Однофазная мостовая схема выпрямления

В сварке специалисты добиваются, чтобы эти перемещения осуществлялись в одностороннем порядке:

  • Во вторичную обмотку трансформатора впаивают полупроводник, он осуществляет электрический пропуск в нужном направлении, что и является постоянным током. Так как переменный ток с наличием частот, своими волнами создаст паузы, которые недопустимы в рабочем процессе.
  • В схеме, припаивают электродетали в обратном направлении по отношению друг к другу, тогда, и электронный поток потечет в обратную сторону.
  • Если создать схему с парами элементов, направленных один к другому, получат поток из волн с колебанием от нулевого значения до максимального. Этот предел рассчитывают на возможность  вторичной трансформаторной обмотки.
  • Таким же способом получают колебания, снижающиеся до минимума, с момента которого начинается новый подъём. При этом вырабатывается плюс полюсного напряжения, а его минус располагается в обмотке трансформатора.
  • Эту схему применяют с наличием в устройстве вывода, чтобы не разбирать обмотку, его можно создать самостоятельной намоткой. Эта конструкция славится своей экономичностью по отношению к количеству полупроводниковых элементов.
  • Разделение обмотки на несколько участков позволяет пользоваться только её частью.
  • Наиболее удобной  и применимой у электротехников является мостовое выпрямительное сооружение. Подобный план состоит из квадрата с полупроводниками по сторонам. Одни углы у него выдают постоянный ток, другие показывают выход напряжения от трансформатора.

Этот пример имеет преимущество, он не требует создавать вывод от второй обмотки, но понадобится много полупроводниковых вентилей. Сварка будет с небольшой мощностью, для них подбирают специальных размеров электроды, и сваривают детали ограниченные в параметрах. Следует учесть, уменьшает колебания волн, при работе сварочного аппарата, параллельное включение конденсаторного приспособления.

Отличительные черты трёхфазной аппаратуры

Принцип работы прибора, собранного по электросхеме для выпрямителя, питающегося тремя сетевыми фазами, основан на наличии небольшой пульсации выходного напряжения. Волны в процессе перекрывают одна другую, не давая напряжению снизиться до нулевого значения.

Сварочную установку сооружают, включая в фазы полупроводники за трансформаторными обмотками. Выводы соединяют, получая в итоге единственный выход. Через подобный мост пропускаются разделенные надвое волны, образующие учащенную пульсацию, но с меньшей силой. В подобной конструкции понадобится вывод нуля, а трансформатор соединяют с питанием по специальной схеме.

Мастера на практике знают, что наиболее качественная работа получается с применением аппаратов, работающих на постоянном токе, обеспечивающих дугу стабильным горением с прочным швом. Чтобы получить необходимые параметры, несмотря на рост технологических открытий, появлению новшеств в приборостроении, мастера  своими руками производят и по-прежнему используют, простейшие выпрямители.

Переделка сварочного аппарата на постоянный ток — на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.


foxremont.com

Выпрямитель сварочный

Традиционные сварочные трансформаторы переменного тока  долгие годы оставались наиболее распространенными устройствами, применяемыми для осуществления сварочных работ. Популяризации этих устройств способствовали их доступность, низкая стоимость, простота и надежность эксплуатации. Однако наряду с указанными преимуществами, у них были и серьезные недостатки, такие как недостаточно высокое качество получаемого шва, отсутствие возможности сваривания нержавеющих сталей и цветных металлов, значительная масса. Развитие полупроводниковых технологий позволило разработать принципиально новое устройство для сварки металлов – сварочный выпрямитель, в схеме которого реализован принцип выпрямления переменного тока.

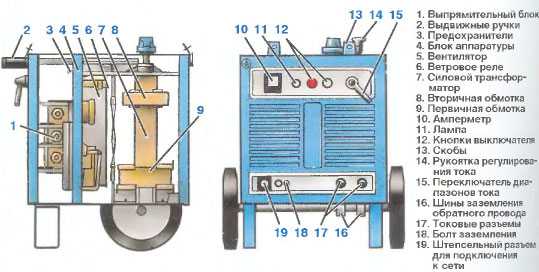

Устройство сварочного выпрямителя

В стандартной схеме выпрямителя для проведения дуговой сварки присутствуют следующие элементы:

  • Силовой трансформатор
  • Выпрямительный блок
  • Полупроводниковые вентили

Силовой трансформатор в сварочном выпрямителе выполняет роль преобразователя силовой энергии в ток, необходимый для обеспечения сварочного процесса. Помимо того, в этом узле осуществляется понижение напряжения до необходимого уровня. В однопостовых устройствах, как правило, устанавливаются трехфазовые трансформаторы, так как однофазные схемы инициируют значительную пульсацию выходного напряжения, что способствует снижению качественных показателей. Электрический ток из трансформатора поступает в трех- или однофазный выпрямительный блок. Наиболее часто в сварочных выпрямителях реализуется трехфазная мостовая схема, обеспечивающая бесперебойное горение сварочной дуги и равномерное регулирование нагрузок. Таким образом, трехфазный сварочный выпрямитель предоставляет оптимальные возможности для проведения наиболее ответственных сварочных процессов. Роль полупроводниковых вентилей в устройстве заключается в пропуске тока в преобразовании переменного тока в постоянный. Вентили бывают двух типов – селеновые и кремниевые. Селеновые вентили отличаются низкой стоимостью и достаточно высокой устойчивостью к перегрузкам. Однако у них имеется и недостаток – низкий КПД. Селеновыми вентилями комплектуются аппараты с жесткой и падающей характеристиками. Кремниевые вентили выделяются своими высокими КПД и энергетическими параметрами. Недостатком этого типа вентилей является неустойчивость к перегрузкам и необходимость их охлаждения вентиляторами.

Типы сварочных выпрямителей

По типу своей внешней характеристики сварочные выпрямители подразделяются на три вида:

  1. Устройства с крутопадающими характеристиками. Они предназначены для проведения ручной сварки и соединения заготовок посредством неплавящихся электродов в среде защитных газов.
  2. Выпрямители с пологопадающими характеристиками.
  3. Универсальные аппараты, позволяющие получать различные внешние характеристики. Сварочный выпрямитель универсал может применяться как для ручной дуговой сварки, так и для автоматических работ с плавящимися и неплавящимися электродами в различных средах.

Виды сварочных выпрямителей

По своей конструкции выпрямители подразделяются на однопостовые и многопостовые.

Однопостовые сварочные выпрямители предназначены для подключения одного кабеля, питающего электрод. При подключении большего количества кабелей срабатывает автоматическая блокировка, так как эти устройства не выдерживают большей нагрузки. Однопостовые сварочные выпрямители выпускаются как в однофазном, так и в трехфазном решении. Однофазные выпрямители оптимальны для сварщиков-любителей, приобретающих их для работы дома и на даче. Однопостовой трехфазный сварочный выпрямитель можно использовать на производстве при выполнении небольших объемов работ.

Многопостовые сварочные выпрямители, в зависимости от модели, поволяют подключать одновременно от двух до девяти кабелей, питающих электроды. Как правило, подобные аппараты устанавливаются на крупных производствах, что позволяет снизить расходы на оборудование сварочных постов.

Преимущества сварочного выпрямителя

Как было отмечено выше, осуществление сварки на постоянном токе обладает рядом серьезных преимуществ, что способствует популяризации сварочных выпрямителей.

Так, из-за отсутствия нулевых значений эти устройства обеспечивают стабильность горения дуги, благодаря чему растет глубина плавления свариваемых элементов, снижается разбрызгивание расплавленной массы, повышается качество и надежность сварного шва. Эти качества превращают сварку на постоянном токе предпочтительной для соединения наиболее ответственных деталей и конструкций.

Помимо того, технические характеристики сварочных выпрямителей позволяют сваривать сплавы из цветных металлов, титан, чугуны различных марок, термоустойчивые стали высокого легирования.

Эксплуатация сварочных выпрямителей

Приступать к эксплуатации выпрямителей следует после внимательного ознакомления с паспортами, прилагающимися к устройствам. В паспортах содержится вся информация, необходимая для правильного подключения и безопасной эксплуатации выпрямителя.

Эксплуатация сварочного выпрямителя проводится лицами, имеющими соответствующий допуск по электробезопасности, а его наладку и подключение к сети должен проводить монтажник, имеющий не ниже третьей группы по электробезопасности.

На стройплощадках сварочные выпрямители должны устанавливаться в мобильных машинных помещениях, защищенных от проникновения посторонних лиц и возможных повреждений. На производствах они устанавливаются в специально отведенных блоках.

Далее представим несколько наиболее популярных моделей выпрямителей, производства ведущих мировых компаний.

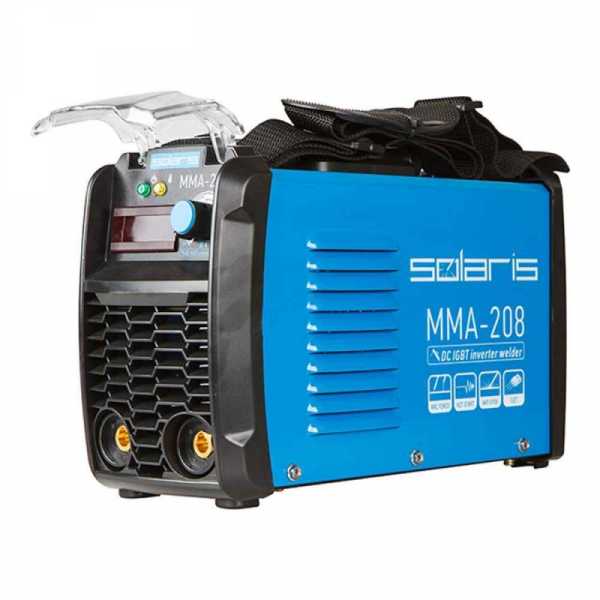

Универсальный аппарат предназначен для ручной дуговой сварки. Питаясь переменным или постоянным током 220 или 380 вольт, он способен выдавать сварочный ток в диапазоне от 10 до 220 ампер. Наличие ступенчатого регулятора позволяет выбирать необходимые параметры тока при работе с заготовками различной толщины. Благодаря встроенному термостату работа устройства моментально блокируется в случае возникновения нерасчетных перегрузок и перегрева. Аппарат оптимален для сваривания различных марок нержавеющих сталей и чугунов.

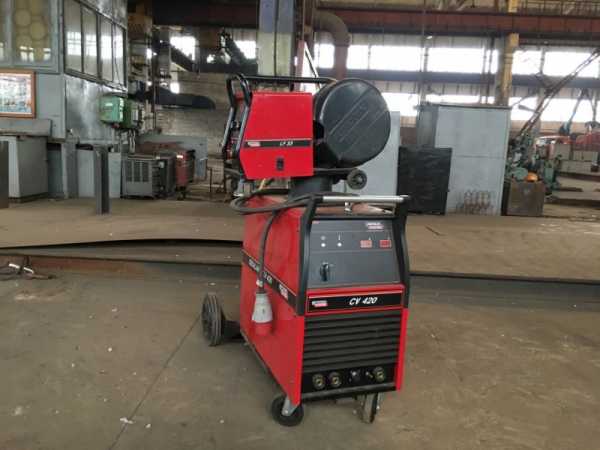

Сварочный выпрямитель, предназначенный для ведения полуавтоматической дуговой сварки плавящимся электродом в среде защитных газов с применением флюсов. Подача плавящегося металлического электрода в автоматическом режиме и наличие ступенчатого регулятора позволяют оптимизировать работу оператора. Аппарат оснащен системой принудительного охлаждения, предотвращающей его перегрев при повышенных нагрузках.

Мощное универсальное устройство для промышленной эксплуатации, способное осуществлять сварку неплавящимися вольфрамовыми электродами. Эксплуатация этого выпрямителя позволяет решать широкий спектр задач, среди которых сварка цветных металлов и сплавов, титана, нержавеющих сталей и прочих «трудных» металлов. Выпрямитель комплектуется регулятором и цифровым дисплеем, на котором отображаются все необходимые рабочие параметры.

svarkagid.com

Сварочный выпрямитель: виды, назначение, конструкция

Сварочный выпрямитель необходим для выпрямления переменного напряжения в постоянное. Такой ток необходим для качественной сварки. Именно он отвечает за образование дуги, снижающей разбрызгивание металла во время работы. Подобное оборудование позволяет использовать электроды до 1,2 мм, что облегчает работу с самыми разнообразными металлами, сплавами. А с помощью универсального выпрямителя можно работать под флюсом, угольной дугой или аргонодуговой сваркой.

Разновидности выпрямляющего оборудования

Современный рынок предлагает разные сварочные выпрямители, которые отличаются между собой по внешнему виду и по типу. Самые распространённые из них следующие:

Все они применяются в сфере коммунальных услуг, а также в бытовых условиях. Конечно, этим сфера их применения не ограничивается, и их можно встретить даже на крупных производственных предприятиях. Основное преимущество моделей данного типа – низкая цена. Всё подобное оборудование классифицируется по методу горения, преобразования и регулирования. То есть некоторые из них регулируются дросселем, другие трансформатором, третьи транзисторами и т.д.

Если регулировка осуществляется трансформатором, то сварочный выпрямитель имеет не обычные трансформаторы, как в стандартных сварочных аппаратах, а трехфазные. Это самые распространённые модели. Кроме этого, любой прибор такого типа обязательно содержит защитную систему пусковой регуляции. Поэтому ему не страшны перепады напряжения в сети.

Сварочные выпрямители выпрямляют переменный ток сети и делают его постоянным. Благодаря этому количество брызг при сварке значительно уменьшается, а шов получается качественней и тоньше. Снижается и расход электродов, особенно при резке металла. Постоянный ток позволяет работать с разными видами электродов даже в среде защитных газов.

Из чего состоит прибор?

В таком оборудовании любого типа есть такие элементы, как блок выпрямления и понижающий силовой трансформатор. В основном все выпрямляющие устройства 3-х фазные, но могут встречаться и однофазные схемы. В однофазном устройстве потребляемая мощность невысока, поэтому применяются сглаживающие фильтры, которые необходимы для получения напряжения, схожего по своим показателям с постоянным.

В трехфазной системе выпрямляемый ток стабильнее, пульсация его значительно ниже, чем в однофазном устройстве. Благодаря этому легко получить постоянный ток. Это идеальное решение для работы с током до 500А, который часто используется при дуговой сварке. Но есть и 6-ти фазные агрегаты. В данном случае применяется трансформатор с двумя вторичными группами обмотки, соединяющимися в звезду. Обязательным условием для полноценной работы такого прибора является наличие симметричного дросселя.

Виды сварочного выпрямителя:

  • с трансформаторной регулировкой;

  • с кремниевыми диодами;

  • с регулируемым тиристором;

  • многопостовой прибор.

Прибор с трансформаторной регулировкой и кремниевыми диодами

Устройство с трансформаторной регулировкой одно из самых простых. Данный тип снабжён силовыми трансформаторами с большим рассеиванием. Внутри него расположены шунт и подвижная катушка, а также два слоя обмотки — первичный и вторичный. Это позволяет производить неточную регулировку напряжения. Первое переключение отвечает за работу с небольшими напряжениями сети, второе — за работу с большими, делая такое устройство в какой-то мере универсальным.

Устройство с кремниевыми диодами обязательно оснащается мощным вентилятором — он отвечает за принудительное охлаждение диодов во время работы (без него они быстро перегорят). Запуск механизма, как и его выключение, осуществляется посредством магнитного пускателя.

Если диоды не охлаждаются, то автоматическая система не позволит произвести включение оборудования: она сработает и при поломке одного из диодов или при пробивании корпуса напряжением.

Благодаря системе сварочный выпрямитель полностью защищает пользователя. Данные модели недороги и их легко использовать. Единственный минус – нет возможности дистанционного управления при изменении сетевого напряжения.

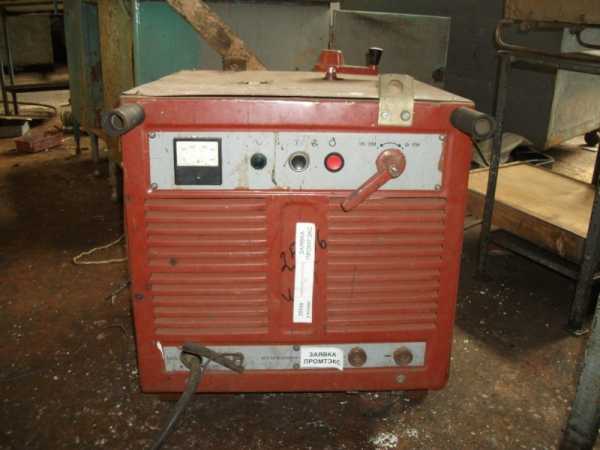

Прибор с регулируемым тиристором и многопостовое устройство

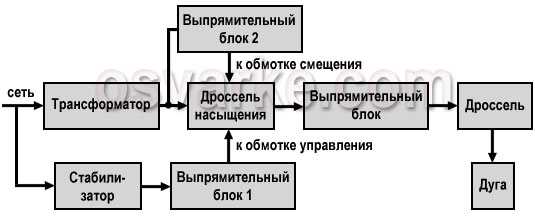

В схеме механизма с регулируемым тиристором используется трансформатор, в силовой цепи установлен дроссель-фильтр и блок вентилей. Система управления состоит из датчиков и блоков электроники. Нередко в них применяют дроссели насыщения, расположенные между трансформаторами и выпрямляющими блоками. Все эти модели носят маркировку ВДУ, и считаются универсальными.

Многопостовое устройство используется для ручной или полуавтоматической многопостовой сварки. В последнем случае выходное напряжение регулируется, а вот при ручной сварке регулировка не предусмотрена.

Похожие статьи

goodsvarka.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
