Высокочастотный инвертор Husqvarna PP 220 9665638-01

  • Описание
  • Характеристики
  • Документация
  • Отзывы (0)
  • Подходит к товарам

Описание

Особенности:

  • PP 220 – универсальный преобразователь тока с водяным охлаждением, разработанный для работы изделий, построенных по технологии PRIME™ с током высокой частоты.

  • Гибкая настройка мощности. Подключается к сетям как 3-хфазного, так и 1-фазного тока.



Преобразователь тока с водяным охлаждением имеет легкий вес, эргономичный дизайн, удобный для переноски и использования

Сдвоенные разъемы позволяют одновременно подключать PP 220 к WS 220 и DM 650, K 6500 Ring или K 6500

От преобразователя к машине ведет лишь один кабель и один шланг, что упрощает транспортировку и установку.

Малый вес, компактный дизайн и интуитивно понятный интерфейс дисплея делает PP 220 очень простым в использовании и транспортировке.

Беспроводной пульт дистанционного управления предоставляет оператору разнообразную информацию (потребляемая мощность, время работы, время до обслуживания, сообщения об ошибках и т.д.), позволяющую полностью контролировать процесс резания при значительной свободе передвижения по рабочей площадке

Автоматическое обнаружение и настройка подсоединенного оборудования и источника питания облегчают работу



Блок питания удален от резчика, что защищает его от повышенной вибрации и попадания излишней пыли



 Описание инвертера Husqvarna PP 220 HF

  1. Рукоятка

  2. Место держателя кабеля

  3. Входной/выходнлй канал для воды

  4. Входной/выходнлй канал для воды

  5. Шнур питания

  6. Прерыватель тока при утечке тока на корпус

  7. Держатель кабеля

  8. Разъем

  9. Аварийный выключатель

  10. Порт USB

  11. Индикатор перенапряжения

  12. Дисплей

  13. Клавиша выбора

  14. Соединение CAN

  15. Разъем для бурильной машины и ручного резчика

  16. Разъем для стенорезной машины

  17. Соединительный кабель

  18. Руководство по эксплуатации



Особенности: PP 220 – универсальный преобразователь тока с водяным охлаждением, разработанный для работы изделий, построенных по технологии PRIME™ с током высокой частоты. Гибкая настройка мощности. Подключается к сетям как 3-хфазного, так и 1-фазного тока.   Преобразователь тока с водяным охлаждением имеет легкий вес, эргономичный дизайн, удобный для переноски и использования Сдвоенные разъемы позволяют одновременно подключать PP 220 к WS 220 и DM 650, K 6500 Ring или K 6500 От преобразователя к машине ведет лишь один кабель и один шланг, что упрощает транспортировку и установку. Малый вес, компактный дизайн и интуитивно понятный интерфейс дисплея делает PP 220 очень простым в использовании и транспортировке. Беспроводной пульт дистанционного управления предоставля

Характеристики

Характеристики
1-фазное подключениеL+N+PE
3-фазное подключениеL1+L2+L3+N+PE/L1+L2+L3+PE
Автоматическое обнаружение и настройка подсоединенного оборудова+
Беспроводной пульт дистанционного управления с цифровым дисплеем+
Вес, кг12
Водяной шланг+
Возможность подключения к бурильной машинеHusqvarnaDM650
Возможность подключения к кольцерезуHusqvarnaK6500Ring
Возможность подключения к резчикуHusqvarnaK6500
Возможность подключения к стенорезной машинеHusqvarnaWS220
Зарядное устройство для пульта дистанционного управления+
Кабель питания+
Макс. температура охлаждающей жидкости, ° C 25°C
Максимальная выходная мощность при 1-ф, кВт4
Максимальная выходная мощность при 3-ф, кВт6.5
Максимальное давление воды, бар7
Минимальная потребляемая мощность при 1-ф, кВт5
Минимальная потребляемая мощность при 3-ф, кВт10
Напряжение 1-ф, В220-240В
Напряжение 3-ф, В200-480В
Номинальный ток 1-ф подключения при 220В, А16А
Номинальный ток 3-ф подключения при 400В, А12А
ОхлаждениеВодяное
Расход охлаждающей жидкости, л/мин3.
5
Соединительный кабель для подключения оборудования+
Цифровой дисплей и простое меню для эффективного управления+
Габариты и вес
Вес брутто, кг14
Высота в упаковке, мм1500
Длина в упаковке, мм1000
Ширина в упаковке, мм1000

Документация

Отзывы (0)

Нет отзывов о данном товаре.

Обнаружив ошибку или неточность в тексте или описании товара, выделите ее и нажмите Shift+Enter.

Высокочастотный инвертор, высокочастотный инвертор мощности, высоковольтный преобразователь повышения напряжения производитель в Китае

Главная > Перечень Продуктов > Высокочастотный инвертор

КАТЕГОРИИ ТОВАРОВ

  • Низкочастотное зарядное устройство инвертора
  • Высокочастотное зарядное устройство инвертора
  • Высокочастотный инвертор
  • Новые энергетические транспортные средства инвертор
  • Резервная энергетическая система
  • Батареи
    • Гель батареи
    • Литиевая батарея
  • Портативная наружная мощность
  • Солнечная энергетическая система аксессуаров
    • Диспетчер двойной батареи
    • Солнечный контроллер зарядки
    • Панель дистанционного управления

Просмотр в виде :



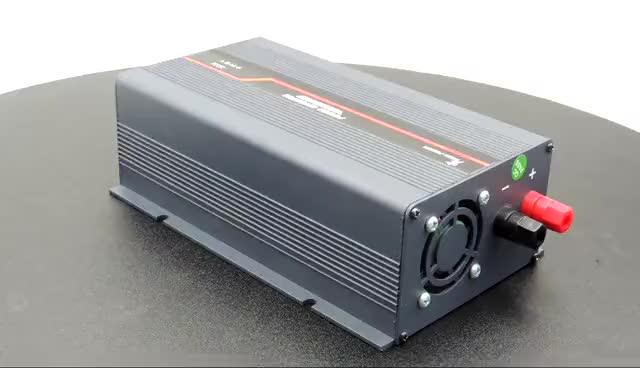

тихий чистый синусоидальный инвертор 800 Вт

марка: Депутат

Подробности Упаковки: Коробка

Разработать – всегда Suzhou Develpower Co.

, Ltd, основанная в 2010 году, является профессиональным производителем инвертора батареи 、 однофазного инвертора 800 Вт 、 UPS Inverter 800W. Почему выбирают DevelPower? Опытные практики работают с вами,…

Свяжитесь сейчас

Силовой инвертор 1500 Вт в Harbour Freight

марка: Депутат

Подробности Упаковки: Коробка

Разработать – всегда Suzhou Develpower Co., Ltd, основанная в 2010 году, является профессиональным производителем инверторного зарядного устройства 、 лучший инвертор батареи 1500 Вт 、 Power Inverter для автомобиля. Почему выбирают DevelPower? Более…

Свяжитесь сейчас

Sine Wave Homeving Inverter 500W 12VDC 110VAC

марка: Депутат

Подробности Упаковки: Коробка

Разработать – всегда Suzhou Develpower Co., Ltd, основанная в 2010 году, является профессиональным производителем Power Inverter 500W 、 Зарядное устройство для инвертора 、 Солнечное инвертор. Почему выбирают DevelPower? Более десяти лет работы в…

Свяжитесь сейчас

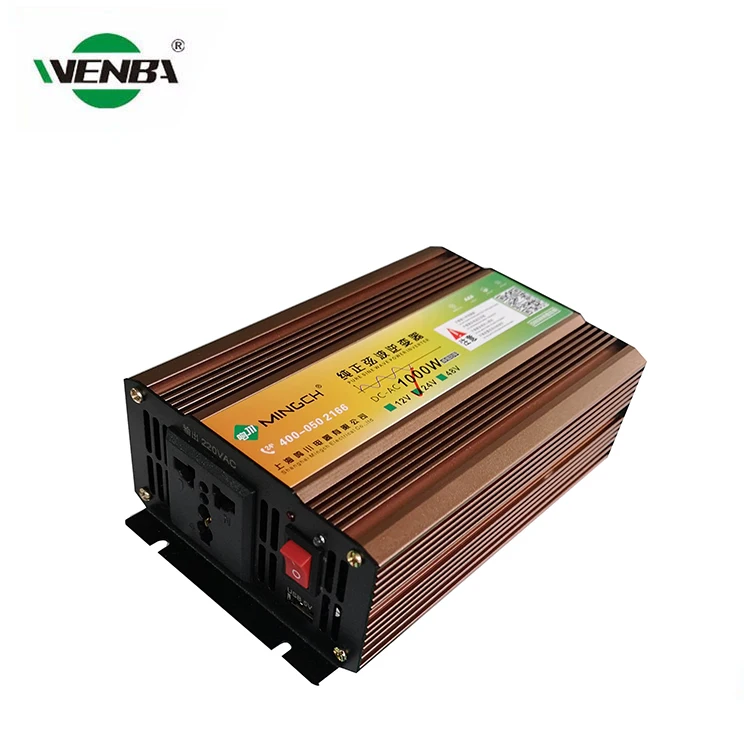

1000 Вт инвертор с чистой синусоинастроительной волной 110VDC 220VAC

марка: Депутат

Подробности Упаковки: Коробка

Разработать – всегда Suzhou Develpower Co. , Ltd, основанная в 2010 году, является профессиональным производителем инвертора UPS 、 Inverter Inverter 110VDC 、 Инвертор 110VDC до 220VAC. Почему выбирают DevelPower? Опытные практики работают с вами,…

Свяжитесь сейчас

Синусоидальный инвертор 800 Вт хорошего качества 110VDC 220VAC

марка: Депутат

Подробности Упаковки: Коробка

Разработать – всегда Suzhou Develpower Co., Ltd, основанная в 2010 году, является профессиональным производителем инвертора для инвертора 220 В 、 Инвертор 800 Вт 、 Инверторный зарядное устройство. Почему выбирают DevelPower? Опытные практики…

Свяжитесь сейчас

500 Вт высокочастотный инвертор комплект 110VDC 220VAC

марка: Депутат

Подробности Упаковки: Коробка

Разработать – всегда Suzhou Develpower Co., Ltd, основанная в 2010 году, является профессиональным производителем преобразователя DC в AC 、 Power Inverter 220-110 、 Инвертор 110 В до 220 AC. Почему выбирают DevelPower? Опытные практики работают с. ..

Свяжитесь сейчас

2000 Вт.

марка: Депутат

Подробности Упаковки: Коробка

Разработать – всегда Suzhou Develpower Co., Ltd, основанная в 2010 году, является профессиональным производителем 2000 Вт Pure Sine Wave Inverter 、 Inverter 2000 Watt 220 Вольт 、 Лучший солнечный инвертор. Почему выбирают DevelPower? Поддержите…

Свяжитесь сейчас

500 Вт.

марка: Депутат

Подробности Упаковки: Коробка

Разработать – всегда Suzhou Develpower Co., Ltd, основанная в 2010 году, является профессиональным производителем бесперебойного источника питания 、 DC в преобразователь переменного тока 、 Инвертор 48VDC в 220VAC. Почему выбирают DevelPower?…

Свяжитесь сейчас

500 Вт высокочастотный инвертор дизайн 220VDC 220VAC

марка: Депутат

Подробности Упаковки: Коробка

Разработать – всегда Suzhou Develpower Co., Ltd, основанная в 2010 году, является профессиональным производителем инвертора с батареей для дома 、 Off- Inverter 、 UPS Inverter. Почему выбирают DevelPower? Поддержите настройку клиентов, независимо от…

Свяжитесь сейчас

800 Вт высокочастотный инвертор от хороших компаний

марка: Депутат

Подробности Упаковки: Коробка

Разработать – всегда Suzhou Develpower Co., Ltd, основанная в 2010 году, является профессиональным производителем солнечного инвертора для дома 、 800 Вт постоянного тока до инвертора переменного тока 、 Инвертор 48 Вольт 220 Вольт. Почему выбирают…

Свяжитесь сейчас

Высокочастотный инвертор 800 Вт купить онлайн 220VDC 220VAC

марка: Депутат

Подробности Упаковки: Коробка

Разработать – всегда Suzhou Develpower Co., Ltd, основанная в 2010 году, является профессиональным производителем инвертора Pure Sine Wave 、 Солнечный инвертор 、 220 В постоянного тока в 220 В преобразователя переменного тока. Почему выбирают…

Свяжитесь сейчас

1000 Вт постоянного тока до высокой частотной инвертора 48 В.

марка: Депутат

Подробности Упаковки: Коробка

Разработать – всегда Suzhou Develpower Co. , Ltd, основанная в 2010 году, является профессиональным производителем инверторного зарядного устройства 、 инвертор для дома 、 48 В постоянного тока до 220 В инвертора переменного тока. Почему выбирают…

Свяжитесь сейчас

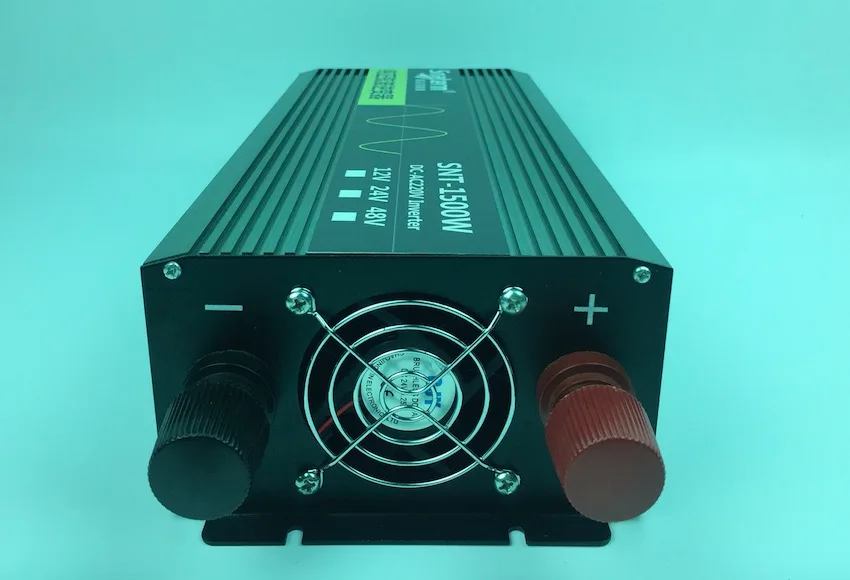

1500 Вт высокочастотный инвертор переменного тока 220VDC 220VAC

марка: Депутат

Подробности Упаковки: Коробка

Разработать – всегда Suzhou Develpower Co., Ltd, основанная в 2010 году, является профессиональным производителем автомобильного инвертора 、 Солнечный инвертор с аккумулятором 、 Инвертор 1500 В.А. Почему выбирают DevelPower? Поддержите настройку…

Свяжитесь сейчас

Цифровой инвертор 1000 Вт против Smart Inverter 220VDC 220VAC

марка: Депутат

Подробности Упаковки: Коробка

Разработать – всегда Suzhou Develpower Co., Ltd, основанная в 2010 году, является профессиональным производителем преобразователя DC в AC 、 Off Solar Solar Inverter 、 Инвертор 220V. Почему выбирают DevelPower? Поддержите настройку клиентов,. ..

Свяжитесь сейчас

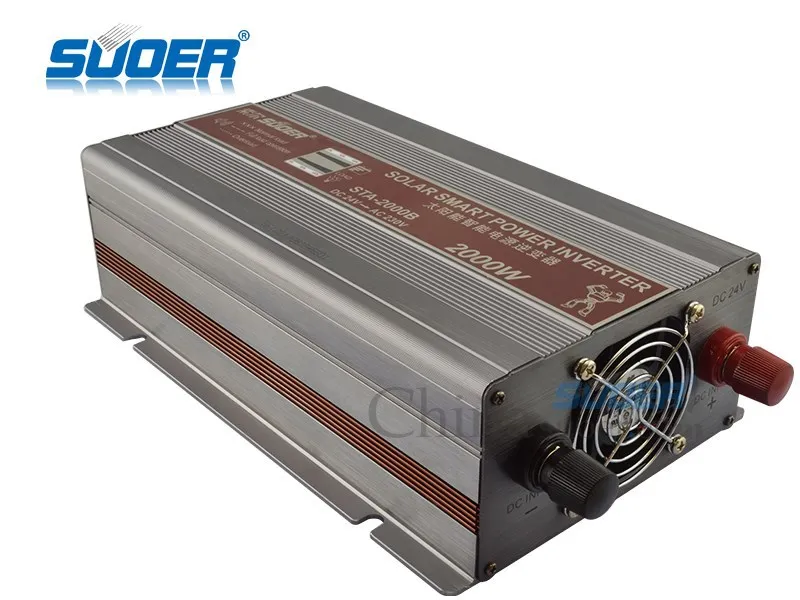

2000 Вт линейный инвертор Smart Inverter 110VDC 220VAC

марка: Депутат

Подробности Упаковки: Коробка

Разработать – всегда Suzhou Develpower Co., Ltd, основанная в 2010 году, является профессиональным производителем инвертора высокого напряжения для автомобиля 、 Inverter 2000 Watt Pure Sine Wave 、 Солнечный панель. Почему выбирают DevelPower?…

Свяжитесь сейчас

Высокочастотный инвертор 2000 Вт

марка: Депутат

Подробности Упаковки: Коробка

Разработать – всегда Suzhou Develpower Co., Ltd, основанная в 2010 году, является профессиональным производителем солнечного инвертора для дома 、 Inverter DC AC 2000 Watt 、 RV Inverters Chargers. Почему выбирают DevelPower? Поддержите настройку…

Свяжитесь сейчас

3000 Вт высокочастотный инвертор для операции переменной нагрузки

марка: Депутат

Подробности Упаковки: Коробка

Разработать – всегда Suzhou Develpower Co., Ltd, основанная в 2010 году, является профессиональным производителем зарядного устройства RV Converter 、 Inverter 、 Inverter AC 220V. Почему выбирают DevelPower? Поддержите настройку клиентов, независимо…

Свяжитесь сейчас

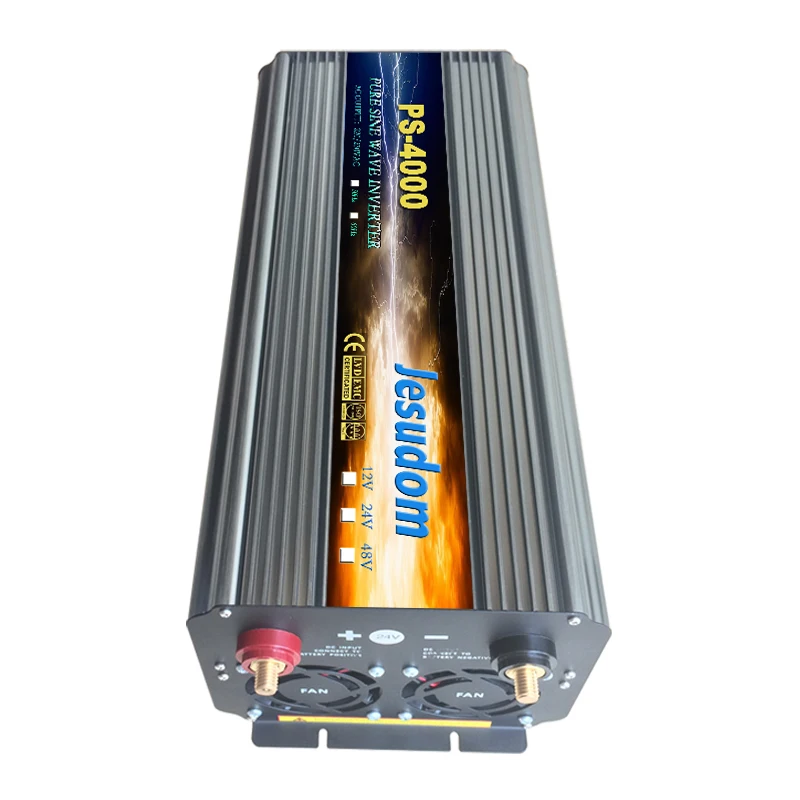

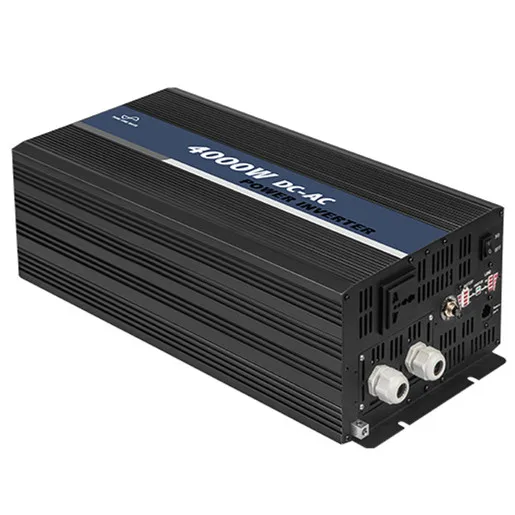

4000 Вт Высокочастотные инверторы для продажи 110VDC 220VAC

марка: Депутат

Подробности Упаковки: Коробка

Разработать – всегда Suzhou Develpower Co., Ltd, основанная в 2010 году, является профессиональным производителем электроэнергии UPS 、 Инвертор автомобиля 、 Зарядный инвертор. Почему выбирают DevelPower? Поддержите настройку клиентов, независимо от…

Свяжитесь сейчас

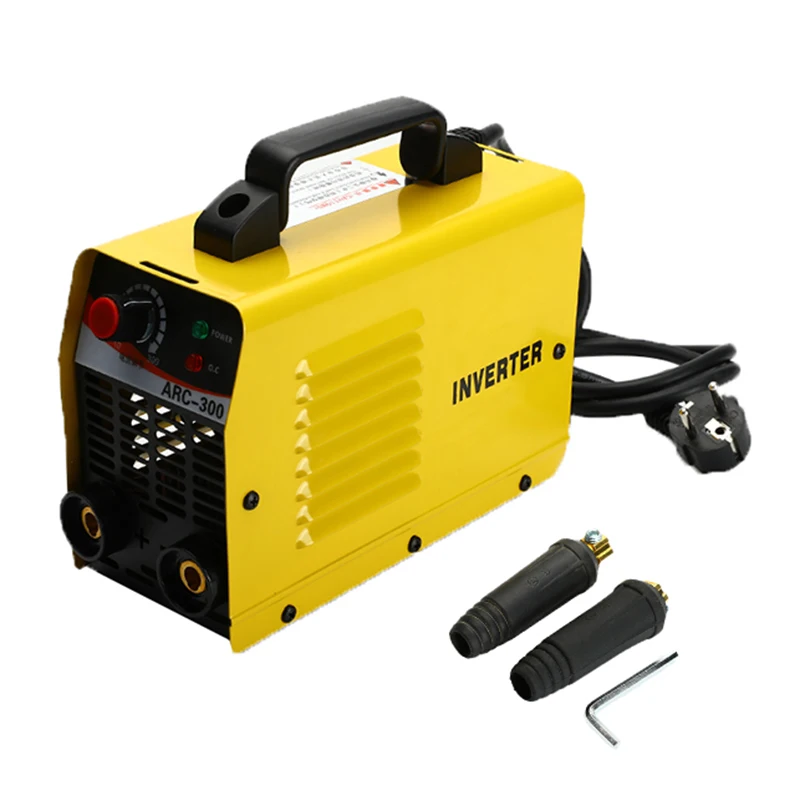

Высокочастотный инвертор 4000 Вт для сварки TIG

марка: Депутат

Подробности Упаковки: Коробка

Разработать – всегда Suzhou Develpower Co., Ltd, основанная в 2010 году, является профессиональным производителем энергетического инвертора для автомобиля 、 Лучший домашний инвертор 、 DC для преобразователя переменного тока. Почему выбирают…

Свяжитесь сейчас

4000 Вт.

марка: Депутат

Подробности Упаковки: Коробка

Разработать – всегда Suzhou Develpower Co. , Ltd, основанная в 2010 году, является профессиональным производителем UPS Inverter 、 Инвертор 4000 Вт 、 4000 ВА. Почему выбирают DevelPower? Поддержите настройку клиентов, независимо от того, насколько…

Свяжитесь сейчас

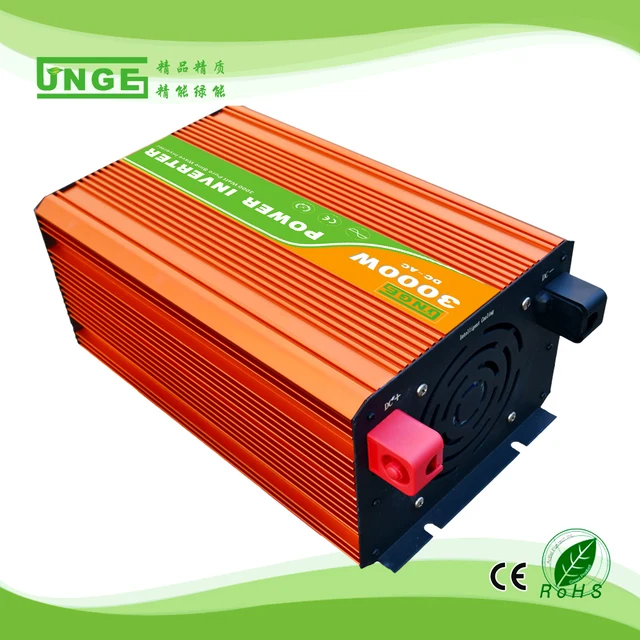

3000 Вт Pure Sine Wave Inverter Youtube 110VDC 220VAC

марка: Депутат

Подробности Упаковки: Коробка

Разработать – всегда Suzhou Develpower Co., Ltd, основанная в 2010 году, является профессиональным производителем солнечного инвертора для дома 、 Лучший домашний инвертор 、 Зарядный инвертор. Почему выбирают DevelPower? Поддержите настройку…

Свяжитесь сейчас

Синусоидальный инвертор 3000 Вт YouTube 48VDC 220VAC

марка: Депутат

Подробности Упаковки: Коробка

Разработать – всегда Suzhou Develpower Co., Ltd, основанная в 2010 году, является профессиональным производителем автомобильного инвертора 、 Солнечный инвертор питания 、 Инвертор батареи. Почему выбирают DevelPower? Поддержите настройку клиентов,. ..

Свяжитесь сейчас

1500 Вт синусоидального напряжения инвертор 110VDC 220VAC

марка: Депутат

Подробности Упаковки: Коробка

Разработать – всегда Suzhou Develpower Co., Ltd, основанная в 2010 году, является профессиональным производителем UPS Inverter 、 Inverter 1500W Pure Sine Wave 、 Inverter 1500VA. Почему выбирают DevelPower? Опытные практики работают с вами, чтобы…

Свяжитесь сейчас

1500 Вт синусоидационной технологии 48VDC 220VAC

марка: Депутат

Подробности Упаковки: Коробка

Разработать – всегда Suzhou Develpower Co., Ltd, основанная в 2010 году, является профессиональным производителем инверторного зарядного устройства 、 Инвертор 1500 Вт 、 Power Inverter 48VDC 220VAC. Почему выбирают DevelPower? Опытные практики…

Свяжитесь сейчас

  • << Первая
  • < Предыдущая
  • 1
  • 2
  • 3
  • 4
  • 5
  • Следующая >
  • Последняя >>

Главная > Перечень Продуктов > Высокочастотный инвертор

Здесь вы можете найти соответствующие продукты в Высокочастотный инвертор, мы являемся профессиональным производителем Высокочастотный инвертор,Высокочастотный инвертор мощности,Конвертер повышения напряжения,Бокс инвертор,,. Мы сосредоточились на международное развитие экспорта продукции, производства и продаж. Мы улучшили процессы контроля качества Высокочастотный инвертор для обеспечения каждой экспортной квалифицированный продукт.
Если вы хотите узнать больше о продуктах в Высокочастотный инвертор, пожалуйста, нажмите детали продукта, чтобы просмотреть параметры, модели, фотографии, цены и другую информацию о Высокочастотный инвертор,Высокочастотный инвертор мощности,Конвертер повышения напряжения,Бокс инвертор,,.
бы вы ни групп или отдельных лиц, мы сделаем все возможное, чтобы предоставить вам точную и всестороннюю сообщения о Высокочастотный инвертор!

Инверторы с чистым и модифицированным синусом для сети 220В и их работа с различными электроприборами

Содержание:

1.        Вступление. Описание рассматриваемых типов инверторов: трансформаторный, с вч преобразованием, с синусоидальной формой напряжения.
2.        Виды электроприборов с активным характером нагрузки и особенности работы различных типов инверторов с данным видом нагрузки.
3.        Виды электроприборов с индуктивным характером нагрузки и особенности работы различных типов инверторов с данным видом нагрузки.
4.        Виды электроприборов с емкостным характером нагрузки и особенности работы различных типов инверторов с данным видом нагрузки.
5.        Виды электроприборов с выпрямителем на входе и особенности работы различных типов инверторов с данным видом нагрузки.
6.        Сводная таблица отличий в работе различных типов инверторов с различными типами нагрузок. Заключение.

1.        Вступление. Описание рассматриваемых типов инверторов: трансформаторный, модифицированный синус, чистый синус.

Инвертор- прибор преобразующий постоянное напряжение в переменное. Потребность в инверторах существует для решения задачи питания устройств для бытовой сети 220В 50Гц от источников постоянного напряжения, например аккумуляторов. С развитием электроники эта задача решалась все более сложными методами, дающими более качественные параметры выходной электроэнергии. Однако на практике применяются как современные, так и более архаичные приборы, поэтому рассмотрим основные типы инверторов в историческом порядке.
Первыми появились инверторы на основе трансформаторов работающих на частоте сети 50Гц. Блок-схема инвертора приведена на рис. №1.


Рис. №1. Блок-схема трансформаторного инвертора.

Источник энергии постоянного тока, в самом распространенном случае аккумулятор 12В, подключается к трансформатору через трехпозиционный коммутатор. Коммутатор представляет собой набор электронных ключей, обеспечивающий 3 состояния: к первичной обмотке трансформатора подключен источник питания положительной полярностью, к первичной обмотке трансформатора подключен источник питания отрицательной полярностью и состояние когда первичная обмотка закорочена. Последовательно переключая эти состояния, на первичной обмотке формируется переменное напряжение частотой 50Гц и амплитудой 12В. На вторичной обмотке трансформатора при этом формируется напряжение с той же частотой и формой, однако эффективное напряжение составляет 220В. Графики напряжения на трансформаторе приведены на рис. №2. Выходное напряжение снимается с вторичной обмотки, поэтому имеет такие же параметры.


Рис. №2. Графики напряжения на трансформаторе

Данная форма напряжения называется «модифицированная синусоида» и широко применяется в инверторах для сети 50Гц, поэтому параметры, описывающие ее, рассмотрены более подробно. Вообще параметры, задающие форму модифицированной синусоиды, это амплитуда выходного напряжения и коэффициент заполнения, показывающий отношение длительности импульса к периоду сигнала. Эти параметры задаются при конструировании инверторов. Из соображений того, что инвертор должен заменять сеть 220В 50Гц, обычно выбирается амплитудное значение напряжения модифицированной синусоиды такое же, как и в сети, то есть 311В. При этом, чтобы обеспечить эффективное напряжение 220в, такое же как и в сети, коэффициент заполнения получается 0.5. Однако в инверторе этого типа амплитуда выходного напряжения получается зависящей прямо пропорционально от напряжения источника. Если в качестве источника энергии используется аккумулятор, а это самый распространенный случай, то его напряжение при разряде понижается, и амплитуда модифицированной синусоиды на выходе преобразователя также понижается, соответственно понижается и эффективное значение напряжение на выходе преобразователя. Для того чтобы улучшить качество энергии на выходе преобразователя в этих условиях часто применяют схемы управления, которые изменяют коэффициент заполнения выходного напряжения таким образом, чтобы поддерживать эффективное напряжение неизменным. Например, инвертор, рассчитанный на напряжение источника 12В, работает от разряженного аккумулятора с напряжением 10В. При этом амплитудное напряжение на выходе снижается пропорционально до 259В. Схема управления изменяет коэффициент заполнения выходного напряжения до 0.72, при этом эффективное напряжение остается равным 220В. Однако форма напряжения и его амплитуда меняется, что может быть недопустимо для некоторых нагрузок, что будет показано далее.
Так как основным элементом инвертора этого типа является трансформатор 50Гц, возможности по миниатюризации, уменьшении материалоемкости и повышении эффективности работы инвертора весьма ограничены. Поэтому на основе современной элементной базы были разработаны инверторы с вч преобразованием. Блок-схема такого инвертора приведена на рис. №3.


Рис. №3. Блок-схема инвертора с вч преобразованием.
Источник энергии постоянного тока подключается на вход высокочастотного преобразователя постоянного напряжения (dcdc преобразователь). Данный блок преобразует входное напряжение в напряжение, соответствующее амплитуде сетевого напряжения, 311В. Это преобразование происходит с помощью трансформатора, работающего на повышенной (десятки и сотни килогерц) частоте, поэтому габариты и материалоемкость инвертора значительно уменьшились. Выходное напряжение преобразователя подается на коммутатор, аналогичный коммутатору в инверторе трансформаторного типа. График выходного напряжения коммутатора имеет такой же вид, как и напряжение на выходе коммутатора в трансформаторном инверторе, однако амплитуда напряжения достигает 311В. Выход коммутатора является выходом инвертора, и график выходного напряжения соответствует напряжению на вторичной обмотке трансформатора в трансформаторном инверторе (рис.2). Соображения насчет формы выходного напряжения, изложенные выше, справедливы и для данного типа инвертора. Изменение же формы выходного напряжения в зависимости от величины входного напряжения может происходить либо нет, это зависит от топологии dcdc преобразователя. Если преобразователь стабилизированный, то при изменении входного напряжения выходное напряжение преобразователя не изменяется. При этом также форма и амплитуда выходного напряжения инвертора не изменяется. Однако существуют и более простые разновидности dcdc преобразователей, которые не являются стабилизированными, и выходное напряжение которых пропорционально входному. Для инверторов, собранных на основе таких преобразователей, справедливы заключения насчет изменения выходного напряжения для трансформаторных инверторов.
С развитием электроники появилась возможность создать инверторы с синусоидальной формой напряжения на основе вч преобразования электрической энергии. С помощью данных инверторов возможно получение выходного напряжения, удовлетворяющего стандартам на качество электроэнергии в энергетике, что невозможно для преобразователей ранее рассмотренных типов. Блок-схема инвертора приведена на рис. №4.


Рис. №4. Блок-схема инвертора с синусоидальным выходным напряжением.

Источник энергии постоянного тока подключается на вход высокочастотного преобразователя постоянного напряжения, как и в инверторе с вч преобразованием, рассмотренном ранее. Выходное напряжение инвертора может быть различным в зависимости от конструкции, однако оно должно быть выше амплитудного напряжения сети, то есть выше 311В. Выходное напряжение преобразователя поступает на вч инвертор (dc/ac), представляющий собой управляемый понижающий импульсный преобразователь. Данный преобразователь может устанавливать на своем выходе напряжение по сигналу от схемы управления в диапазоне от нуля до напряжения питания, то есть до напряжения больше 311В. Вч инвертор обычно содержит два таких канала по мостовой схеме, таким образом, напряжение между их выходами может достигать от -311В до +311В, как и в сети 220В. Графики выходного напряжения по обоим выходным проводам и результирующее выходное напряжение инвертора представлены на рис. №5. Из графиков следует, что схема управления подает особый сигнал на каждый канал вч преобразователя, изменяющийся во времени таким образом, что выходное напряжение каждого канала вч преобразователя изменяется по синусоидальному закону с частотой 50Гц, и смещено по фазе на 180? между каналами. Напряжение же между выходами представляет собой синусоиду без постоянной составляющей амплитудой 311В. Изменение формы выходного напряжения в зависимости от величины входного напряжения не происходит вследствие того что либо dc/dc преобразователь либо вч инвертор исполняются стабилизированными, то есть выходное напряжение не зависит от входного.


Рис. №5. Графики напряжения на выходах инвертора.

2.        Виды электроприборов с активным характером нагрузки и особенности работы различных типов инверторов с данным видом нагрузки.

Электрические приборы с активным характером сопротивления распространены повсеместно. К ним относятся различные виды нагревательных приборов, а также осветительные приборы на основе ламп накаливания. Также распространены комбинированные нагрузки, в которых кроме основного потребителя с активным характером сопротивления присутствуют другие потребители с различным характером сопротивления, однако мощность этих потребителей значительно ниже. Например, нагревательный элемент со схемой контроля температуры. Такие нагрузки также можно считать приближенными к активными, степень приближения определяется отношением мощностей основной активной нагрузки и дополнительной не активной. Вообще активная нагрузка является наиболее простым видом нагрузки для инвертора, потому что выходной ток инвертора в любой момент времени, то есть при любом мгновенном значении выходного напряжения, ограничен и определяется законом Ома. Поэтому допустима любая форма выходного напряжения инвертора, например модифицированная синусоида. Также весь выходной ток инвертора идет на создание выходной активной мощности, поэтому эффективность работы (величина коэффициента полезного действия) инверторов любого типа будет максимальна при данном типе нагрузки.
Для корректной работы активных нагрузок важно лишь среднеквадратичное значение напряжения, а все рассмотренные ранее типы инверторов способны выдавать такое же среднеквадратичное напряжение, как и сеть 220В. Однако потенциально важным моментом для работы с активной нагрузкой является способность инвертора выдавать постоянное среднеквадратичное напряжение при изменяющемся напряжении питания. Все рассмотренные ранее типы инверторов имеют такую возможность при соответствующих функциях системы управления, однако каждая конкретная модель инвертора может иметь или нет подобную функцию.
Также нагрузки с активным характером сопротивления могут быть линейными или нелинейными, то есть сопротивление нагрузки может быть постоянным или меняющимся во времени. Типичным примером нелинейной нагрузки является лампа накаливания, причем отличие в сопротивлении в горячем и холодном состоянии может достигать 10 раз. При работе инвертора с таким типом нагрузки может возникать кратковременное, но значительное увеличение тока нагрузки. В этом случае возможна потеря работоспособности инвертора из-за срабатывания защиты по максимальному выходному току. Однако работа схемы защиты не зависит от типа преобразователя, поэтому различия между работой различных моделей инверторов будут происходить из-за различия в системах защиты, а не из-за принципиального различия в типах инверторов.
Различие между типами инверторов с различной формой        выходного напряжения можно оценить с помощью частотного анализа по гармоническому составу выходного напряжения. Инверторы с синусоидальной формой выходного напряжения содержат в спектре выходного напряжения только основную гармонику 50Гц. Инверторы же с выходным напряжением в виде модифицированной синусоиды содержат в спектре выходного напряжения также высшие нечетные гармоники значительной амплитуды. Так как форма выходного тока при активной нагрузке повторяет форму напряжения, то подобные заключения будут справедливы и про спектр выходного тока. Практически оценить различия в форме выходного тока можно по производимому им акустическому эффекту. Акустический эффект может иметь различную физическую природу, например сила Ампера, вынуждающая колебаться проводники с током, или магнитострикционный эффект в материалах, находящимся в магнитном поле, возбуждаемом током. Акустический эффект может возникать во всех участках последовательной выходной цепи, например в потребителе или соединительных проводах, или в самом инверторе. Человек способен на слух различать гармонический состав производимого акустического эффекта. Так, звук от инвертора с синусоидальной формой выходного напряжения ощущается как однотонный гудящий (низкочастотный) шум. А звук от инвертора с формой выходного напряжения в виде модифицированной синусоиды более тембрально окрашен, с выраженными обертонами, более походящий на стук.

3.        Виды электроприборов с индуктивным характером нагрузки и особенности работы различных типов инверторов с данным видом нагрузки.

Электрические приборы с индуктивным характером сопротивления часто встречаются в технике и в быту. К этим приборам относятся электровибрационные приборы, например бритвы и насосы, осветительные приборы с индуктивными балластами, электромеханические реле, электрические двигатели.
Реальная индуктивная нагрузка представляет собой частично чистую индуктивность и частично активную нагрузку. Для описания индуктивной нагрузки возможно использовать последовательную модель, в которой нагрузка представляется в виде последовательно соединенных индуктивности и сопротивления. Для описания соотношения влияния этих элементов на выходной ток преобразователя используют параметр «коэффициент мощности (КМ)», который определяет отношение активной мощности к полной мощности. При индуктивной нагрузке КМ<1. Таким образом, полная мощность, потребляемая нагрузкой с индуктивным характером сопротивления, будет больше, чем активная мощность, обычно указываемая на электроприборе в качестве номинальной. Поэтому индуктивная нагрузка представляет собой более сложный вид нагрузки для инвертора, потому что выходной ток инвертора идет как на создание выходной активной мощности, так и на запасание энергии в индуктивности (реактивная мощность). Потери энергии в инверторе при работе на нагрузку с индуктивным характером сопротивления будут больше чем при работе на нагрузку с активным характером сопротивления такой же номинальной (активной) мощности. Это очень важное свойство, поскольку часто при эксплуатации инверторов именно уровень потерь энергии, то есть тепловая мощность, нагревающая инвертор, является определяющей для обеспечения работоспособности. Однако для разных типов инверторов степень увеличения потерь при индуктивной нагрузке разная. Это связано с тем, что при различных топологиях построения инверторов путь выходного тока, нагревающего преобразователь, может быть различен и захватывать разное количество составных блоков преобразователя. Рассмотренные типы инверторов относительно данного вопроса разделяются на два вида: однокаскадные и двухкаскадные. Однокаскадным инвертором является трансформаторный инвертор. Выходной ток инвертора проходит через весь инвертор: через выходной трансформатор, в трансформированном виде через ключи инвертора и через источник входного напряжения. При этом нагреваются все вышеназванные компоненты цепи и потери велики. Отличием двухкаскадных инверторов является наличие внутреннего звена постоянного тока. Инвертор с вч преобразованием, с формой выходного напряжения как модифицированной синусоидой так и с чистым синусом, является двухкаскадным инвертором. Он содержит емкостной накопитель энергии на выходе dcdc преобразователя, через который протекает часть реактивного выходного тока. Поэтому через входную часть преобразователя, то есть через dcdc преобразователь и источник входного напряжения, протекает значительно меньшая величина переменного тока, и соответственно эти блоки инвертора меньше нагреваются. Поэтому двухкаскадные типы инверторов могут иметь КПД выше, чем однокаскадные для данного типа нагрузок.
При работе потребителей с индуктивным характером нагрузки от различных типов преобразователей проявляется различие эффективного тока нагрузки. Данный эффект существует потому что для индуктивной нагрузки кроме эффективного напряжения важно еще и среднее значение напряжения за период. Этот вывод следует из закона электромагнитной индукции, согласно которому размах амплитуды переменного тока на индуктивности пропорционален приложенным вольт – секундам (В*С). А среднее напряжение для синусоиды с эффективным напряжением 220В и для модифицированной синусоиды с пиковым напряжением 311В и эффективным напряжением 220В весьма различно и составляет 198В и 156В соответственно. Для определения численного значения различия эффективного тока и активной мощности нагрузки произведено моделирование в среде micro-cap, результаты которого представлены на рис.№6. В качестве нагрузки при моделировании использовалась RL цепочка с КМ=0.7, т.е. ее активное сопротивление и модуль индуктивного сопротивления равны и составляют по 100Ом (величина индуктивности 318мГ).


Ток в нагрузке. Красный график при источнике напряжения в виде чистой синусоиды, синий – при источнике напряжения в виде модифицированной синусоиды


Активная энергия, выделяющаяся в нагрузке. Красный график при источнике напряжения в виде чистой синусоиды, синий – при источнике напряжения в виде модифицированной синусоиды

Рис. №6. Графики тока и потребления активной энергии при индуктивной нагрузке.

Из графиков следует, что активная энергия более эффективно потребляется при синусоидальном источнике напряжения, причем разница составляет 16%. Такая же разница будет и в активной мощности. То есть, если подключить нагрузку, предназначенную для работы от сети 220В к инвертору с формой выходного напряжения в виде модифицированной синусоиды, то потребляемая активная мощность снизится на 16% . Эффективный ток при этом снизится на 9% . Для функционирования нагрузок данное понижение активной мощности будет иметь негативные последствия: электровибрационные приборы понизят механическую мощность, осветительные приборы будут светить тусклее.

4.        Виды электроприборов с емкостным характером нагрузки и особенности работы различных типов инверторов с данным видом нагрузки.

Электрические приборы с емкостным характером сопротивления редко применяются как законченный блок, однако часто встречаются как часть других электроприборов, например емкостные компенсаторы реактивной мощности или фазосдвигающие емкостные цепи для электродвигателей. Так как остальные виды нагрузок рассматриваются в других разделах, имеет смысл рассмотреть отдельно работу инверторов различных типов на реальную емкость. Модель реальной емкости учитывает потери энергии в сопротивлении выводов применяемых конденсаторов и представляет собой последовательно включенные идеальный конденсатор и эмулирующий сопротивление выводов резистор.
Сначала рассмотрим работу инвертора с формой выходного напряжения в виде чистой синусоиды на реальную емкость. Процессы, протекающие в этой цепи аналогичны процессам при работе такой же нагрузки от сети 220В. Как известно, конденсатор в цепи переменного тока представляет собой реактивную нагрузку, то есть полная мощность нагрузки большей частью состоит из циркулирующей от нагрузки к сети и обратно реактивной мощности и лишь небольшая часть полной мощности представляет собой активную мощность потерь. При этом полезный эффект нагрузки создает именно реактивная мощность, а активная мощность представляет собой паразитный эффект, нагревающий как саму нагрузку так и инвертор. Величина активной мощности, выделяющейся в инверторе, пропорциональна выходному сопротивлению инвертора.
Теперь же рассмотрим работу на такую же нагрузку инвертора с формой выходного напряжения в виде модифицированной синусоиды. Для получения наглядных результатов использовалось моделирование в среде micro-cap. Модель инвертора с формой выходного напряжения в виде модифицированной синусоиды представляет собой источник напряжения с формой модифицированной синусоиды и последовательно включенного сопротивления потерь Rг. Для сравнения использовалось моделирование схемы с той же самой нагрузкой, но работающей от источника переменного напряжения 220В 50Гц с таким же выходным сопротивлением. Схемы для моделирования представлены на рис. №7. Номиналы элементов типичны для обычных применений и составляют: Сн=10мкФ, Rн=Rг=1Ом.


Рис. №7. Схемы для моделирования в среде micro-cap
Результаты моделирования представлены на рис. №8. Из графиков тока нагрузки видно, что форма и амплитуда токов весьма различны. Ток нагрузки с синусоидальным источником напряжения имеет также синусоидальную форму и амплитуду 977мА, а ток нагрузки с источником напряжения в виде модифицированной синусоиды имеет вид экспоненциальных импульсов с амплитудой 152А и весьма короткой (десятки микросекунд) длительностью. Такие различия обусловлены тем, что в случае с источником напряжения в виде модифицированной синусоиды конденсатор заряжается от импульсного источника напряжения с высокой скоростью изменения напряжения, для которого конденсатор имеет низкое сопротивление. Поэтому напряжения на сопротивлениях потерь Rг и Rн в импульсе заряда велики и соответственно велики потери. Исходя из графика выделения энергии на сопротивлении потерь, общая мощность потерь составляет для синусоидального источника напряжения 0.95Вт, а для источника напряжения в виде модифицированной синусоиды 98Вт, то есть отличается в сто раз.


Ток в нагрузке. Красный график при источнике напряжения в виде чистой синусоиды, синий – при источнике напряжения в виде модифицированной синусоиды


Энергия, выделяющаяся в сопротивлении потерь. Красный график при источнике напряжения в виде чистой синусоиды, синий – при источнике напряжения в виде модифицированной синусоиды
Рис. №8. Графики тока и энергии потерь для различных видов источников напряжения.

Можно показать, что мощность потерь при источнике напряжения в виде модифицированной синусоиды не зависит от сопротивления потерь, а только от величины конденсатора. Однако распределение потерь между инвертором и конденсатором пропорционально их внутренним сопротивлениям. Но в любом случае, такой высокий уровень пиковых токов и мощности потерь нежелателен как для инвертора, так и для нагрузки. Немногие типы конденсаторов для сети 220В способны работать с внутренними потерями в 100 раз большими, чем номинальные.
Также высокий уровень токов при источнике напряжения в виде модифицированной синусоиды создает повышенный акустический эффект при работе инвертора. Спектральный состав выходного тока инвертора с формой выходного напряжения в виде модифицированной синусоиды при работе на емкость весьма широкополосен, а амплитуда тока весьма велика, поэтому звуковой эффект производимый этим током весьма громкий и неприятный на слух.

5.        Виды электроприборов с выпрямителем на входе и особенности работы различных типов инверторов с данным видом нагрузки.

Электрические приборы с выпрямителем на входе повсеместно встречаются в технике и в быту. К этим приборам относится бытовая электроника с трансформаторным или импульсным блоком питания. Эквивалентная схема подключения такой нагрузки представлена на рис №9. Источник питающего напряжения, в данном случае инвертор, представлен в виде генератора напряжения Vг с сопротивлением потерь Rг. Сам электрический прибор питается выпрямленным напряжением и представлен сопротивлением Rн. Блок питания электроприбора состоит из мостового выпрямителя и фильтрующего конденсатора Сн. Неидеальность конденсатора моделируется последовательным сопротивлением Rк. Сопротивление выпрямителя, входных проводников и трансформатора питания (в случае трансформаторного блока питания) моделируется последовательным сопротивлением Rп.


Рис. №9. Эквивалентная схема подключения электроприбора с выпрямителем на входе.

Работа такой нагрузки сильно отличается при использовании инверторов с различными видами выходного напряжения. Причина этого такая же, как и для емкостной нагрузки и заключается в том, что фильтрующий конденсатор Сн заряжается от входного источника напряжения. Если скорость изменения напряжения велика, как при работе от источника с формой напряжения в виде модифицированной синусоиды, то потери в элементах цепи увеличиваются многократно. Можно аналитически показать, что при работе от источника с формой напряжения в виде модифицированной синусоиды общие потери энергии будут зависеть лишь от амплитуды переменной составляющей напряжения на конденсаторе Сн и величины емкости этого конденсатора, и не зависеть от величины сопротивлений Rг, Rп и Rк. От величины этих сопротивлений будет зависеть только распределение потерь среди элементов схемы.
Для получения наглядных результатов снова использовалось моделирование в среде micro-cap. Для сравнения использовалось моделирование схемы с одной и той же нагрузкой, но работающей от инвертора с синусоидальной формой напряжения 220В 50Гц и от инвертора с формой напряжения в виде модифицированной синусоиды. Номиналы элементов схемы для моделирования составляют: Rн=500Ом, Сн=47мкФ, Rг=Rп=Rк=1Ом. Такие номиналы типичны для блока питания бытовой электроники мощностью 150Вт, например телевизора. Результаты моделирования представлены на рис. №10. Из графиков выходного тока инвертора видно, что форма и амплитуда токов весьма различны для инверторов с различными видами выходного напряжения. Ток инвертора с синусоидальным источником напряжения имеет плавную форму и амплитуду 3.1А, а ток нагрузки с источником напряжения в виде модифицированной синусоиды имеет вид экспоненциальных импульсов с амплитудой 20.2А и весьма короткой (сотни микросекунд) длительностью. Исходя из графика выделения энергии на сопротивлении потерь, общая мощность потерь составляет для синусоидального источника напряжения 3.5Вт, а для источника напряжения в виде модифицированной синусоиды 9.4Вт. Таким образом, общая мощность потерь при работе нагрузки от инвертора с формой напряжения в виде модифицированной синусоиды почти в 3 раза больше чем при работе той же нагрузки от инвертора с синусоидальной формой напряжения. Так как сопротивления потерь включены последовательно, распределение мощности потерь на каждом конкретном элементе будет тоже сохраняться, поэтому например сам инвертор будет выделять мощности в 3 раза больше, конденсатор и трансформатор блока питания также будут греться в 3 раза больше. Элементы бытовых приборов могут не иметь трехкратного запаса по выходной мощности и выйти из строя в результате питания от инверторов с формой напряжения в виде модифицированной синусоиды.


График тока в нагрузке. Зеленый график при источнике напряжения в виде чистой синусоиды, красный – при источнике напряжения в виде модифицированной синусоиды


Энергия, выделяющаяся в сопротивлении потерь. Зеленый график при источнике напряжения в виде чистой синусоиды, красный – при источнике напряжения в виде модифицированной синусоиды
Рис. №10. Графики выходного тока инвертора и энергии потерь для различных видов инверторов.

Как и для емкостной нагрузки, для нагрузки с выпрямителем на входе, высокий уровень токов при источнике напряжения в виде модифицированной синусоиды создает повышенный акустический эффект при работе инвертора. Спектральный состав выходного тока инвертора с формой выходного напряжения в виде модифицированной синусоиды при работе на нагрузку с выпрямителем на входе весьма широкополосен, а амплитуда тока весьма велика, поэтому звуковой эффект производимый этим током весьма громкий и неприятный на слух. При этом производить звуковой эффект может любой элемент схемы, через который протекает выходной ток инвертора, этот элемент может находиться в инверторе или в подключаемом электроприборе, или в соединительных проводах.

6.        Сводная таблица отличий в работе различных типов инверторов с разными видами нагрузок. Заключение.

Для того чтобы систематизировать выявленные в предыдущих частях статьи отличия в работе различных типов инверторов с разными видами нагрузок была составлена табл. №1. Для сравнения акустического эффекта, тепловых потерь в нагрузке и эффективной мощности для одинаковых нагрузок в качестве отсчета была выбрана сеть переменного напряжения 220В 50Гц. Для сравнения потерь в инверторе разных типов, но с одинаковым выходным сопротивлением, в качестве отсчета был выбран инвертор с синусоидальной формой выходного напряжения.

Табл. №1. Сводная таблица отличий в работе различных типов инверторов с разными видами нагрузок.

. . Виды инверторов
Виды нагрузок Параметры Трансформаторный ВЧ модиф. синус Вч чистый синус
Активная Эффективная мощность Как при работе от сети 220В Как при работе от сети 220В Как при работе от сети 220В
. Акустический эффект Больше, чем при работе от сети 220В Больше, чем при работе от сети 220В Как при работе от сети 220В
Индуктивная Эффективная мощность Меньше чем в сети 220В Меньше чем в сети 220В Как при работе от сети 220В
Емкостная Потери в нагрузке Больше, чем при работе от сети 220В Больше, чем при работе от сети 220В Как при работе от сети 220В
. Потери в инверторе Больше, чем с инвертором с синусоидальной формой напряжения Больше, чем с инвертором с синусоидальной формой напряжения .
. Акустический эффект Больше, чем при работе от сети 220В Больше, чем при работе от сети 220В Как при работе от сети 220В
С выпрямителем Потери в нагрузке Больше, чем при работе от сети 220В Больше, чем при работе от сети 220В Как при работе от сети 220В
. Потери в инверторе Больше, чем с инвертором с синусоидальной формой напряжения Больше, чем с инвертором с синусоидальной формой напряжения .
. Акустический эффект Больше, чем при работе от сети 220В Больше, чем при работе от сети 220В Как при работе от сети 220В

Как следует из таблицы, применять для питания всевозможных типов нагрузки, не опасаясь негативных эффектов возможно только инверторы с выходным напряжением в виде чистой синусоиды. Инверторы с выходным напряжением в виде модифицированной синусоиды, возможно применять без опасений для питания активных нагрузок при невысоких требованиях к акустическому эффекту.

Перейти в каталог Инверторы

Объяснение методов инверсии

: высокая частота и низкая частота Объяснение методов инверсии

: высокая частота и низкая частота | Размеры Магнум

Перейти к основному содержанию

Поиск

Последние статьи

  • Инверторы/зарядные устройства и контроллеры заряда: вам нужны оба?

  • Как преодолеть проблемы AHJ с системами, связанными по переменному току

  • Объяснение методов инверсии: высокая частота против низкой частоты

Перейти к теме

  • Муфта переменного тока

  • Сигналы переменного тока

  • Аккумуляторы, генераторы, проводка и предохранители

  • резервный аккумулятор

  • контроллеры заряда

  • Размеры

  • Высокочастотные и низкочастотные инверторы

  • Установка

  •
  • 1 из 3
  • следующий ›

Перейти к основному содержанию Перейти к навигации

Скачать эту статью в формате pdf

ТРАНСФОРМАТОРЫ С ЖЕЛЕЗНЫМ СЕРДЕЧНИКОМ И ПОЛЕВЫЕ ТРАНЗИСТОРЫ

Существует два различных типа инверторов мощности промышленного класса, отличающихся размерами трансформаторов и скоростью переключения транзисторов. Способность инвертора поглощать электрические скачки, присущие определенным нагрузкам, таким как двигатели, насосы и инструменты, связанные с крутящим моментом, прямо пропорциональна физическому количеству железа, присутствующего в трансформаторе. Размеры и допуски транзисторов, используемых в процессе инверсии, и скорость, с которой они работают, определяют классификацию высокочастотных или низкочастотных.

ОБЪЯСНЕНИЕ МЕТОДОВ ИНВЕРСИИ

Высокочастотные инверторы (ВЧ)

Подавляющее большинство инверторов, доступных на розничном рынке, являются высокочастотными. Как правило, они дешевле, имеют меньшую занимаемую площадь и менее устойчивы к промышленным нагрузкам. ВЧ-инверторы имеют в два раза больше компонентов и используют несколько трансформаторов меньшего размера. Их применение подходит для широкого спектра применений, таких как зарядные устройства для аккумуляторов инструментов, небольшие бытовые приборы, аудио/видео и компьютеры, но они имеют меньшую емкость для длительного воздействия высоких импульсных нагрузок, таких как насосы, двигатели и некоторые инструменты с высоким крутящим моментом.

Низкочастотные инверторы (LF)

Наши низкочастотные инверторы и инверторы/зарядные устройства, внесенные в список UL, являются вершиной электрической надежности. Трансформатор с массивным железным сердечником способен эффективно поглощать импульсные нагрузки из-за «эффекта маховика», присущего физическому количеству железа трансформатора. Инверторы LF имеют более крупные и надежные полевые транзисторы (FET), которые могут работать с меньшим нагревом, отчасти из-за более низкой частоты переключения, необходимой для производства переменного тока. Эти инверторы обладают широкими функциональными возможностями, включая дополнительную возможность подключения дополнительных внешних розеток GFCI, ввод нескольких напряжений постоянного тока, обеспечение регулируемых двойных выходных напряжений (120/240 В переменного тока) и интеграцию соответствующих химических зарядных устройств и реле переключения для берегового питания.

ВЫСОКАЯ ЧАСТОТА

Плюсы

  • Меньшая занимаемая площадь
  • Дешевле

Минусы

  • Плохая работа с нагрузками с высокими скачками напряжения, такими как насосы и инструменты с высоким крутящим моментом
НИЗКАЯ ЧАСТОТА
Плюсы
  • Хорошо работает при больших скачках нагрузки
  • Рабочий охладитель

Минусы

  • Тяжелее
  • Дороже
РАЗМЕРЫ И ИНВЕРТОРНЫЕ ЛИНИИ МАРКИ MAGNUM

Высокочастотный

  • Инвертор серии CSW
  • Инвертор серии CMW

Низкочастотный

  • Инвертор серии LP
  • Инвертор серии N
  • Инвертор/зарядное устройство серии ME
  • Инверторное зарядное устройство серии MM
  • Инвертор/зарядное устройство серии MMS
  • Инвертор/зарядное устройство серии MS
  • Инвертор/зарядное устройство серии MSH-M
  • Инвертор/зарядка серии NP

Высокочастотные и низкочастотные инверторы

Последние статьи

  • Инверторы/зарядные устройства и контроллеры заряда: вам нужны оба?

  • Как преодолеть проблемы AHJ с системами, связанными по переменному току

  • Объяснение методов инверсии: высокая частота против низкой частоты

Перейти к теме

  • Муфта переменного тока

  • Сигналы переменного тока

  • Аккумуляторы, генераторы, проводка и предохранители

  • резервный аккумулятор

  • контроллеры заряда

  • Размеры

  • Высокочастотные и низкочастотные инверторы

  • Установка

  •
  • 1 из 3
  • следующий ›

Высокочастотный солнечный инвертор||Силовой инвертор, солнечный инвертор, сетевой ИБП, автономный ИБП

Высокочастотный солнечный инвертор||Силовой инвертор, солнечный инвертор, онлайновый ИБП, автономный ИБП

Серия PV1100 Plus Высокочастотный автономный солнечный инвертор (1.

2- 2,4 кВА)

PV1100Plus — экономичный интеллектуальный гибридный автономный солнечный инвертор. ЖК-дисплей предлагает удобные настраиваемые пользователем кнопки, такие как ток зарядки аккумулятора, приоритет зарядного устройства переменного тока/солнечной батареи и приоритет постоянного тока. Когда напряжение батареи низкое, она автоматически переключается на сеть переменного тока, чтобы обеспечить непрерывное питание нагрузки. Он подходит для личного домашнего использования.

  • Оценка мощности: 720-1440W
  • Напряжение аккумулятора: 12/24VDC
  • PV Заряда. Инвертор (3/5,2 кВт)

    PV1800PRO — это многофункциональный инвертор/зарядное устройство, сочетающий в себе функции инвертора, солнечного зарядного устройства MPPT и зарядного устройства для обеспечения бесперебойного питания в портативном размере. Серия PV1800 PRO может работать без батареи. Максимальное напряжение разомкнутой цепи фотоэлектрической батареи может достигать 450 В, а напряжение MPPT составляет 150–430 В постоянного тока, что может помочь клиентам в полной мере использовать солнечную энергию.

    • Оценка мощности: 3/5,2KW
    • Напряжение аккумулятора: 24/48VDC
    • PV Заряда. Солнечный инвертор (переменный ток: 120 В, 1–3 кВт)

      Серия PV1800 LHM представляет собой многофункциональный инвертор/зарядное устройство, сочетающий в себе функции инвертора, солнечного зарядного устройства MPPT и зарядного устройства для аккумуляторов, обеспечивая бесперебойное питание при портативном размере. Его всеобъемлющий ЖК-дисплей предлагает настраиваемые пользователем и легкодоступные кнопки управления, такие как ток зарядки аккумулятора, приоритет зарядного устройства переменного тока / солнечной батареи и приемлемое входное напряжение в зависимости от различных приложений.

      • Оценка мощности: 1-3 кВт
      • Напряжение аккумулятора: 24/48VDC
      • PV Заряда. Инвертор (1–5 кВт)

        PV1800 VPK — это многофункциональный инвертор/зарядное устройство, сочетающий в себе функции инвертора, солнечного зарядного устройства с ШИМ и зарядного устройства для обеспечения бесперебойного питания при портативном размере. Его всеобъемлющий ЖК-дисплей предлагает настраиваемые пользователем легкодоступные кнопки, такие как ток зарядки аккумулятора, приоритет зарядного устройства переменного тока / солнечной батареи и приемлемое входное напряжение в зависимости от различных приложений.

        • Оценка мощности: 1-5KW
        • Напряжение батареи: 12/24/48VDC
        • PV. Проток MANE: 50/60A
        11118491118491849111849184918491849.GINGINGING.

        .

        1849118491184911849118491184918. Высокий. Частотный автономный солнечный инвертор (1–5 кВт)

        Это многофункциональный инвертор/зарядное устройство, сочетающий в себе функции инвертора, солнечного зарядного устройства MPPT 60A/80A и зарядного устройства для обеспечения бесперебойного питания при портативном размере. Его всеобъемлющий ЖК-дисплей предлагает настраиваемые пользователем и легкодоступные кнопки управления, такие как ток зарядки аккумулятора, приоритет зарядного устройства переменного тока / солнечной батареи и приемлемое входное напряжение в зависимости от различных приложений.

        • Оценка мощности: 1-5KW
        • Напряжение аккумулятора: 12/24/48VDC
        • ВОЗМЫ Автономный солнечный инвертор (2–5,5 кВт)

          PV1800 VHM — это многофункциональный инвертор/зарядное устройство, сочетающий в себе функции инвертора, солнечного зарядного устройства и зарядного устройства для аккумуляторов, обеспечивающий бесперебойную работу в портативном размере. Его всеобъемлющий ЖК-дисплей предлагает настраиваемые пользователем и легкодоступные кнопки управления, такие как ток зарядки аккумулятора, приоритет зарядного устройства переменного тока / солнечной батареи и приемлемое входное напряжение в зависимости от различных приложений.

          • Оценка мощности: 2-5,5 кВт
          • Напряжение аккумулятора: 24/48VDC
          • ПРИДА. Инвертор на солнечных батареях (2,5/3 кВА)

            Это многофункциональный инвертор/зарядное устройство, сочетающий в себе функции инвертора, солнечного зарядного устройства MPPT 60A и зарядного устройства для аккумуляторов, обеспечивая бесперебойное питание при портативном размере. Его всеобъемлющий ЖК-дисплей предлагает настраиваемые пользователем и легкодоступные кнопки управления, такие как ток зарядки аккумулятора, приоритет зарядного устройства переменного тока / солнечной батареи и приемлемое входное напряжение в зависимости от различных приложений.

            • Оценка мощности: 2,5/3KVA
            • Напряжение аккумулятора: 24VDC
            • PV Заряда: 60A
            PV Current: 60A
          . /10кВт)

          Это многофункциональный инвертор/зарядное устройство, сочетающий в себе функции инвертора, солнечного зарядного устройства и зарядного устройства для обеспечения бесперебойного питания при портативном размере. Его всеобъемлющий ЖК-дисплей предлагает настраиваемые пользователем и легкодоступные кнопки управления, такие как ток зарядки аккумулятора, приоритет зарядного устройства переменного тока / солнечной батареи и приемлемое входное напряжение в зависимости от различных приложений.

          • Оценка мощности: 8/10 кВт
          • Напряжение аккумулятора: 48VDC
          • PV Заряда. 3-5кВт)

            Это многофункциональный инвертор/зарядное устройство, сочетающий в себе функции инвертора, солнечного зарядного устройства и зарядного устройства для аккумуляторов, обеспечивающий бесперебойную работу при портативном размере. Его всеобъемлющий ЖК-дисплей предлагает настраиваемые пользователем и легкодоступные кнопки управления, такие как ток зарядки аккумулятора, приоритет зарядного устройства переменного тока / солнечной батареи и приемлемое входное напряжение в зависимости от различных приложений.

            • Оценка мощности: 3-5 кВт
            • Напряжение аккумулятора: 48VDC
            • ПРИЗКА.

              Низкочастотный инвертор VSUN200Vokek2022-07-22T11:49:32+08:00

              Введение:

              Серия VSUN200M представляет собой чисто синусоидальный низкочастотный инвертор с тороидальным трансформатором и контроллером солнечного заряда MPPT. Мощность от 1кВт до 6кВт, постоянный ток 12В/24В/48В и переменный ток однофазный 110В переменного тока/120В переменного тока или 220В переменного тока/240В переменного тока доступны. Он оснащен многофункциональными светодиодными и ЖК-дисплеями, удобными для пользователей. Вы можете установить зарядный ток/напряжение, чтобы разработать наилучшую солнечную систему для удовлетворения различных требований проекта. Поддержка подключения к различным типам аккумуляторов. Благодаря всестороннему производству и адаптации высококачественных международных новых компонентов, он безопасен в использовании и обладает отличной производительностью.

              Contact NOW

              • Features
              • Specification
              • Applications
              • Features
