Применение линейной арматуры спирального типа в Крымской ЭС – Электроэнергетика и тепло

16 августа 2014, 09:22

2 мин

1292

Получать спиральную арматуру на ВЛ 220 330 к в Крымской ЭС начали с 2003 г от Укрэнерго.

Основанием для применения арматуры является экспертное заключение от Научно-исследовательского института высоких напряжений (г.Славянск) и нормативного документа “Использование спиральной арматуры для ремонта проводов и тросов на ВЛ 35-750 кВ”, утвержденного МИнтопэнерго Украины.

Фактически полная зависимость энергоснабжения Крыма от работоспособности межсистемных связей и от объема фактической выработки электроэнергии энергосистемой Украины в целом делает энергообеспечение Крыма весьма уязвимым.

Обеспечение электроэнергией полуострова осуществляется за счет получения необходимой мощности из смежных энергосистем.

Объединенной энергосистемы Украины по четырем межсистемным связям (три высоковольтные линии 330 кВ и одна – 220 кВ) суммарной пропускной способностью около 1200 МВт.

Все указанные линии характеризуются высокой степенью износа из-за длительного срока эксплуатации, поскольку были введены в эксплуатацию, в основном, в 60 – 70^е гг 20 века.

На двух ВЛ 330 кВ “Н.Каховка – Джанкой”, “Н.Каховка Островская” наблюдается “пляска” проводов из-за гололедно-ветровых нагрузок.

За период с 1980 г. по настоящее время на данных ВЛ наблюдалась “пляска” с гололедообразованисм 24 раза.

На сегодняшний день Крымская ЭС и Южная ЭС по согласованию с Укрэнерго решит эту проблему с ДП «УкрЭССП» (г.Симферополь) на выбор типа, разработку схемы расстановки и поставку гасителей вибрации на данные ВЛ.

В Крымской ЭС при ремонте грозозащитного троса (повреждение более 50%) на реконструированной ВЛ 330 кВ “Мелитополь – Симферополь” в пролете опор № 1123-1124 (переход через овраг пересечение с ВЛ 110 кВ “Симферополь Белогорск”).

Учитывая сложность перехода, было принято решение применить соединительный зажим типа СС-11,1-01 для грозозащитного троса типа С-70. Это позволило в кратчайшие сроки произвести ремонт грозотроса с полным восстановлением его механических характеристик.

Также на ВЛ 330 кВ “Мелитополь-Джанкой” было выявлено повреждение провода типа АС 300/39 в шлейфах анкерной опоры № 818а/1 типа 330-2ТВ. для устранения данного дефекта применили шлейфовые зажимы типа ШС-24,0-01.

На сегодняшний день всеми службами МЭС в Крымской ЭС успешно применяются все виды линейной арматуры спирального типа.

Укрэнерго и проектный институт «Укрэнергоеетьпроект» г. Харьков разработали программу по реконструкции и развитию магистральных электрических сетей Крыма.

В соответствии с программой планируется выполнить перевод на напряжение 330 кВ воздушной линии 220 кВ “Симферополь – Севастополь” с реконструкцией и расширением подстанций Симферополь и Севастополь, что позволит увеличить пропускную способность между автономией и Севастопольским регионом на 75 МВт, включая в себя Бахчисарайский район, а также снизить технологические потери до 3%.

При реконструкции объекта по всей линии будет использоваться линейная арматура спирального типа в том числе натяжные зажимы типа НС, поддерживающие зажимы типа ПС, защитные протекторы типа ПЗС, шлейфовые зажимы типы СС и трехчастотные гасители вибрации типа ГВ. В период 2009-2011 годов – закончить строительство воздушных линий 330 кВ «Западно-Крымская – Севастополь» с применением линейной арматуры спирального типа, которая обеспечит надежное крепление провода, предохраняющее его от опасных изгибов, перетирания, вибрации и других механических повреждений.

Автор: И. Бобылева, ВЛ – Комплект

Источник : Neftegaz.RU

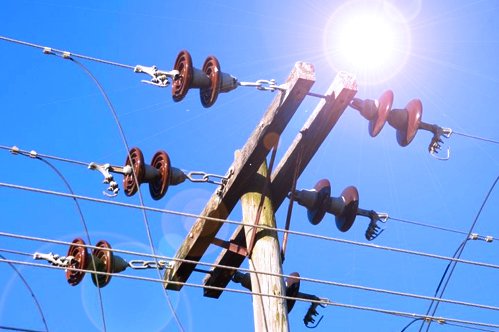

Линейная арматура для ЛЭП – ООО ЭНЕРГЕТИК-1

Главная страница – Линейная арматура

Представлено 11 товаров

Исходная сортировкаПо популярностиСортировка от последнегоЦены: по возрастаниюЦены: по убыванию

12/24/48/Все

Featured
2ПР-16-1
Цена по запросу Добавить в корзину
2ПР-16-1

Промежуточное звено 2ПР-16-1 предназначено для удлинения изоляторных подвесок на воздушных линий электропередач (ВЛ). Представляет из себя устройство из двух металлических пластин с проушинами на концах скрепленных между собой соединительными пальцами с болтовым креплением и шплинтовой фиксацией.

Цена по запросу
ВС 120/150.2
Цена по запросу Добавить в корзину
ВС 120/150.2

Вязка спиральная ВС 120/150.2 предназначена для крепления защищенного провода СИП-3 к штыревым и опорным изоляторам.
Цена по запросу
КГ-21-3 Узел крепления
Цена по запросу Добавить в корзину
КГ-21-3 Узел крепления

КГ-21-3 Узел крепления натяжных и поддерживающих изолирующих подвесок к опорам ВЛ и распределительных устройств.
Цена по запросу
Featured
НБ-2-6А
Цена по запросу Добавить в корзину
НБ-2-6А

НБ-2-6А Зажим болтовой натяжной
Цена по запросу
РДИМ-10-1,5-IV-УХЛ1
Цена по запросу Добавить в корзину
РДИМ-10-1,5-IV-УХЛ1

Разрядник РДИМ-10-1,5-IV-УХЛ1 устройство для защиты ВЛ от прямых ударов молнии и от индуктированных грозовых перенапряжений.

Цена по запросу
РДИП-10-4-УХЛ1/001
Цена по запросу Добавить в корзину
РМК-20-IV-УХЛ1
Цена по запросу Добавить в корзину
РМК-20-IV-УХЛ1

РМК-20-IV УХЛ1 – мультикамерный разрядник обеспечивает стабильную работу высоковольтных линий от 6 до 20 кВ при грозовых перенапряжениях.
Цена по запросу
Featured
СК-21-1а
Цена по запросу Добавить в корзину
СК-21-1а

Соединительная скоба СК-21-1а, применяется для образования цепного шарнирного соединения «проушина-палец» для крепления гирлянд изоляторов шарнирным методом и для крепления грозозащитных тросов.
Цена по запросу
СКД-21-1
Цена по запросу Добавить в корзину
СКД-21-1

СКД-21-1 специальная соединительная скоба, применяется для образования цепного шарнирного соединения непосредственно на соединение «проушина-палец» для крепления гирлянд изоляторов и грозозащитных тросов.
Цена по запросу
СРС-7-16
Цена по запросу Добавить в корзину
СРС-7-16

Серьга CPC-7-16 для изолирующих подвесок высоковольтных линий электропередач.
Цена по запросу
У1-7-16 Ушко
Цена по запросу Добавить в корзину
У1-7-16 Ушко

У1-7-16 Ушко однолапчатое для соединения стержня подвесного изолятора или серьги с другой линейной арматурой.
Цена по запросу

12/24/48/Все

Типы высоковольтных разъемов и меры предосторожности при использовании

Выпуск: 24 августа 2022 г., T.P.

Некоторое тестовое оборудование требует повышения напряжения до 100 В переменного тока для получения высокого напряжения. В электромобилях напряжение инверторов и аккумуляторных цепей увеличивается с увеличением напряжения двигателей. Знакомое высоковольтное оборудование включает рентгеновские аппараты (рентгенодиагностическое оборудование). Рентгеновские трубки, используемые в медицинских рентгеновских аппаратах и анализаторах, представляют собой вакуумные трубки, которые необходимо заменять после определенного периода эксплуатации. Рентгеновская трубка и высоковольтный источник питания подключаются через высоковольтные разъемы для обеспечения легкой взаимозаменяемости. Таким образом, высоковольтные разъемы обычно используются для подключения высоковольтных устройств, используемых в медицинском, научном и аналитическом оборудовании, чтобы упростить их использование и сократить объем обслуживания.

В этом разделе описаны типы высоковольтных разъемов, безопасных и надежных для использования в высоковольтных цепях, а также меры предосторожности при их использовании.

Высоковольтные соединители позволяют легко устанавливать/демонтировать высоковольтную проводку, устраняя необходимость в винтовом креплении, используемом в обычных проводных соединениях. Таким образом, высоковольтные устройства (например, рентгеновские трубки, ФЭУ, пьезоэлементы, МКП, электронные и ионные пучки) могут быть легко заменены или заменены, а оборудование может быть легко перемещено или перемещено. С помощью высоковольтных соединителей можно быстро и легко выполнить проводные соединения для замены и перемещения оборудования в лабораториях, на предприятиях и на заводских производственных линиях.

Существует много типов высоковольтных соединителей и приложений для высокого напряжения, включая передачу электроэнергии и использование высокого напряжения в медицинских и научных целях. Высоковольтные разъемы используются для простого подключения и отключения при монтаже проводки для подачи высоковольтного электричества от источника питания к устройству. Их можно разделить на три основных типа в зависимости от типа используемого высоковольтного кабеля.

• Неэкранированные кабельные разъемы высокого напряжения: К ним относятся высоковольтные соединители, используемые для одножильных высоковольтных кабелей без экрана, высоковольтных силиконовых кабелей и высоковольтных тефлоновых кабелей. Общего стандарта не существует, вместо этого используются специализированные разъемы, уникальные для высоковольтных устройств и производителей разъемов.
• Соединители коаксиальных высоковольтных кабелей: Высоковольтные разъемы, такие как BNC, MHV или SHV, используются для соединения экранированных одножильных коаксиальных кабелей. Хотя можно использовать другие разъемы для коаксиальных кабелей, такие как SMA, SMB и SMC, их нельзя использовать для приложений с очень высоким напряжением. Существуют также проприетарные высоковольтные разъемы производителей разъемов, которые используются в качестве стандартов де-факто в определенных приложениях.
• Соединители для многожильных высоковольтных кабелей: Разъемы многожильных высоковольтных кабелей
используются для рентгеновских трубок, электронных пучков, ионных пучков и т. Д. Для медицинского рентгеновского оборудования разъемы стандартизированы JIS или другими аналогичными стандартами.

Общие типы разъемов высокого напряжения включают

Miniature High Voltage (MHV)

MHV, также называемый BNC-HV (высоковольтный BNC), представляет собой высоковольтный разъем, используемый для подключения высоковольтных коаксиальных кабелей к различным устройствам.
При передаче высокочастотной мощности электричество не может быть успешно передано, если подключены коаксиальные кабели и разъемы с разными характеристическими сопротивлениями. Поэтому коаксиальные кабели и разъемы с соответствующими импедансами должны быть правильно подключены.
Хотя разъемы MHV похожи на разъемы BNC, их можно использовать при более высоких напряжениях, чем разъемы BNC. Хотя кажется, что разъемы MHV могут подключаться к разъемам BNC, они не могут быть соединены друг с другом из-за их разных выступов. (Некоторые офисы запрещают использование разъемов MHV, поскольку их можно принудительно подключить.)

Safe High Voltage (SHV) Разъемы

SHV представляют собой высоковольтные разъемы для коаксиальных кабелей, которые можно использовать при более высоких напряжениях, чем разъемы MHV. Вилка соединителя SHV сконструирована таким образом, что изоляция, окружающая центр коаксиального участка, выступает за пределы центрального электрода, тем самым увеличивая путь утечки между центральным контактом и экраном внешнего проводника.
Поэтому их нельзя подключать к разъемам MHV или BNC.

Краткое описание высоковольтных разъемов для коаксиальных кабелей

Высоковольтные соединители для коаксиальных кабелей включают соединители BNC, MHV и SHV, а также соединители HN и соединители конкретного производителя. Спецификации этих разъемов приведены ниже. Пожалуйста, проверьте требуемые характеристики перед использованием, так как они могут различаться у разных производителей. Коаксиальные кабельные высоковольтные разъемы применяются в измерителях зондового типа (датчиках излучения), например, для соединения зонда с основным блоком коаксиальным кабелем.

**Высоковольтные разъемы для коаксиальных кабелей**
Тип	БНК	МХВ	ШВ	ХН
Номинальное напряжение *	500 Вэфф	1600 Вскз	3500 Вскз	1500 Вскз
Полное сопротивление	50 Ом	50 Ом	50 Ом	50 Ом
Частота	от 0 до 4 ГГц	от 0 до 300 МГц	от 0 до 300 МГц	от 0 до 4 ГГц
	Штык	Штык	Штык	Резьбовой
Стандартный	JIS-C-5412, MIL-C-3608, MIL-C-39012	МИЛ-С-39012	МИЛ-С-39012	МИЛ-С-3643

Меры предосторожности при использовании * Номинальное напряжение является стандартным значением.
MHV и SHV доступны от производителей разъемов для выхода 5 кВ.
Matsusada Precision использует розетки MHV или SHV с выходным напряжением 5 кВ для высоковольтного источника питания.
Мы предлагаем кабели с вилками MHV и SHV для выхода 5 кВ, как в стандартной комплектации, так и продаются отдельно.
При использовании разъемов MHV или SHV других производителей проверьте их допустимое напряжение.

Стандарты для высоковольтных разъемов, используемых в рентгеновском оборудовании

Хотя большинство высоковольтных разъемов продаются на основе оригинальных конструкций производителей, высоковольтные разъемы для генераторов рентгеновского излучения, используемых в медицинской рентгенографии, стандартизированы JIS Z4731 или другие подобные стандарты.
Существует два типа контактов, 3-контактные и 4-контактные, подключаемые через соответствующие вилки и розетки. Они не взаимозаменяемы. В случае с 3 контактами каждый вывод определяется как C (общий), L (нить для большого фокуса) и S (нить для малого фокуса). G (сетчатый электрод) добавлен в 4-контактном типе. Соединители для медицинского рентгеновского оборудования представляют собой прямые штекеры с выступами для предотвращения неправильного вставления.
Аналогичный соединитель, называемый федеральным стандартом, используется во всем мире.
Высоковольтные разъемы R24, R10 и R30 с коническими высоковольтными штекерами используются в научных рентгеноанализаторах. Вилка имеет три концентрических электрода на конце и не имеет ориентации. R10 используется для напряжения до 100 кВ, R24 — до 160 кВ, R30 — до 210 кВ.

Основное различие между использованием низковольтного и высоковольтного электричества заключается в том, что при использовании высоковольтного электричества необходимо соблюдать осторожность в отношении безопасности. Опасности коммерческих линий на 100 В несравнимы с опасностями высоковольтного электричества. Поэтому обязательно нужно тщательно проверить, не оголены ли электроды. В зависимости от высоковольтного разъема, если он не подключен осторожно, контакты могут погнуться, а клеммы могут соприкоснуться друг с другом, что приведет к короткому замыканию или даже отключению. Поэтому необходимо тщательно проверять клеммы разъема на наличие изгибов или деформаций во время планового технического обслуживания и перед подключением.

Даже если стандарты разные, некоторые коннекторы можно подключать через принудительную вставку. Такая ситуация имеет место, когда формы соединителей аналогичны. Кроме того, при наличии нескольких разъемов могут возникнуть ошибки при подключении. И в этом случае короткое замыкание или неправильное подключение высоковольтной цепи может привести к отказу, который может привести к полному выходу оборудования из строя.
Кроме того, при загрязнении поверхностей вилки и розетки может возникнуть утечка тока из-за их высоковольтных характеристик. Поэтому разъемы следует периодически очищать, чтобы предотвратить повреждение изоляции. Смазка обычно используется в разъемах типа R24; следовательно, их необходимо периодически смазывать.

К другим проблемам относятся острые металлические частицы на высоковольтных кабелях и разъемах, которые могут создавать отверстия в изоляционном материале и вызывать короткие замыкания. Если поблизости есть легковоспламеняющийся предмет, может возникнуть пожар. Высокое напряжение может эффективно передавать значительное количество энергии, но неправильное соединение или короткое замыкание могут привести к серьезным последствиям; поэтому должны быть приняты соответствующие меры для предотвращения таких происшествий.

При использовании того же количества энергии более высокое напряжение уменьшит ток. Если ток низкий, количество проводников, используемых в цепи, может быть уменьшено, что приводит к снижению веса и подавлению тепловыделения. Однако высокое напряжение вместо низкого тока увеличивает риск короткого замыкания из-за примесей в воздухе просто из-за близости положительного и отрицательного проводов. При использовании высоковольтного электричества поддержание соответствующего расстояния между проводами является важным конструктивным фактором. Будут случаи, когда проводка не будет работать так же, как проводка низкого напряжения. Наряду с пониманием опасности высоких напряжений необходимо попытаться воспользоваться их преимуществами, поскольку они могут передавать огромное количество энергии с небольшим током.

Чтобы различать проводку обычных свинцово-кислотных аккумуляторов на 12 В и 24 В в гибридных автомобилях и электромобилях, высоковольтные цепи состоят из оранжевых кабелей для облегчения идентификации. Оранжевые кабели используются для подключения литий-ионных аккумуляторов, двигателей, инверторов и бортовых зарядных устройств.

Ожидается, что по мере того, как мир движется к безуглеродному обществу, электромобили (EV) получат более широкое распространение во всем мире. Время зарядки аккумуляторов электромобилей можно сократить, если зарядное устройство может обеспечивать большую мощность. Цепи высокого напряжения можно использовать для уменьшения зарядного тока, тем самым уменьшая количество материалов, используемых в зарядных устройствах и электромобилях. Поэтому ожидается, что спрос на высоковольтные разъемы для зарядки электромобилей в будущем значительно возрастет. Хотя высоковольтные коаксиальные кабели в настоящее время не используются для подзарядки электромобилей, мы ожидаем, что в будущем они будут использоваться в приложениях, которые еще не предполагались, например, для передачи информации во время подзарядки.

Многие производители различных типов высоковольтных разъемов продают свою продукцию. Ниже приведены основные производители высоковольтных разъемов.

Matsusada Precision

Мы производим высоковольтные разъемы, уникальные для производителей высоковольтных источников питания. Безопасные и надежные разъемы стандартизированы для каждого напряжения.
Посетите эту страницу , чтобы ознакомиться с высоковольтными разъемами и кабелями, предлагаемыми Matsusada Precision.

To-Conne Co., Ltd.

To-Conne — японский производитель разъемов, таких как MHV и SHV, и жгутов для коаксиальных кабелей.

ТАДЖИМИ ЭЛЕКТРОНИКС КО., ЛТД.

Tajimi Electronics является специализированным производителем разъемов для коаксиальных и оптических кабелей, а также производит разъемы для высоковольтных коаксиальных кабелей.

LEMO

LEMO — швейцарский производитель разъемов. Они специализируются на производстве круглых соединителей и используют уникальную самофиксирующуюся систему «тяни-толкай», которая позволяет легко соединить и разъединить одним касанием. Мы в Matsusada Precision также используем эту систему в некоторых наших пьезоэлектрических драйверах.

Amphenol Corporation

Amphenol — американский производитель, базирующийся в Коннектикуте, специализирующийся на соединителях.
Они производят широкий спектр разъемов для аэрокосмического оборудования, телекоммуникационного оборудования и электромобилей.

Dielectric Sciences, Inc.

Dielectric Sciences — американский производитель высоковольтных разъемов, базирующийся в Массачусетсе.
Они также производят высоковольтные разъемы для рентгеновского оборудования.

GES High Voltage, Inc.

GES — немецкий производитель, специализирующийся на высоковольтных разъемах. Они производят различные одно- и многоконтактные высоковольтные соединители для промышленных применений, таких как оборудование для производства полупроводников и циклотроны; их продукция может выдерживать до 100 кВ постоянного тока.

Yazaki Corporation

Yazaki Corporation производит и продает высоковольтные разъемы, которые в основном используются в высоковольтных цепях автомобилей.

Что такое разъемы высокого напряжения?

Похоже, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.

Упрощение — наша инновация

ноябрь 2021

Разъемы высокого напряжения

(разъемы высокого напряжения) обычно используются в приложениях переменного, постоянного и радиочастотного тока, которые испытывают высокое напряжение. Эти разъемы позволяют передавать сигналы с высоким номинальным напряжением без риска для безопасности операторов. Любой разъем выше 1 кВ переменного тока считается высоковольтным. При использовании в неблагоприятных условиях высоковольтные соединители должны выдерживать температуры от -55 °C до 150 °C и высоту до 70 000 футов. Большинство высоковольтных соединителей имеют конструктивные особенности, которые делают их устойчивыми к экстремальным условиям.

Высоковольтные разъемы обеспечивают безопасность и эффективность в медицинских, аэрокосмических и контрольно-измерительных приложениях, где безопасность имеет решающее значение. Существует два основных типа высоковольтных разъемов, которые инженеры могут использовать при разработке решений для межсоединений.

Высоковольтные соединители можно разделить на различные категории в зависимости от их предполагаемого применения, функций и среды. При выборе разъема важно учитывать электрические потребности, изоляцию и использование. В зависимости от ваших потребностей различные типы разъемов высокого напряжения могут быть оснащены экранированными или неэкранированными кабелями. В то время как экранированные кабели предотвращают электромагнитные помехи, неэкранированные кабели в основном используются для прокладки сетевых кабелей. Индивидуальные модульные, стойкие, панельные или встроенные соединители могут быть модифицированы в соответствии с конкретным применением.

Radiall предлагает одноконтактные и многоконтактные соединители, максимально отвечающие требованиям рынка и требованиям клиентов.

Одноконтактные высоковольтные разъемы

Эти разъемы имеют одну пару контактов и гнезд и могут включать различные системы блокировки. Обычно они предлагают несколько вариантов контактных штифтов и кабельных креплений.

Многоконтактные высоковольтные разъемы
Эти разъемы используют несколько контактов и гнезд, но каждое приложение определяет необходимое количество контактов. Они могут иметь от двух до 30 контактов.
Высоковольтные соединители Radiall рассчитаны на напряжение от 5 кВ до 20 кВ и выдерживают не менее 500 циклов соединения. Наши серии BNC HT/MHV, SHV, THT20 и HN могут использоваться в различных аэрокосмических, оборонных, промышленных, медицинских, космических, телекоммуникационных и контрольно-измерительных приложениях.
