Cхема высоковольтного преобразователя напряжения | 2 Схемы
Всем привет. Целью этого проекта было создание генератора высокого напряжения, а по совместительству индукционного нагревателя значительной мощности, причём использоваться должна была очень простая схема и легкодоступные компоненты. Многие новички ищут способ эффективного увеличения мощности обычных двухтранзисторных ZVS и эта публикация в этом поможет.
Инвертор от Mazzilli, известный как «ZVS», пользуется популярностью среди любителей HV благодаря своей простоте и эффективности. Схема, которую здесь представляем, — ее модификация, чтобы передавать больше мощности.
Что касается теоретического описания работы инвертора, ему уже посвятили в интернете довольно много статей, которые всесторонне объясняют как теорию, так и практику.
Схема принципиальная ZVS преобразователя
Схема высоковольтного преобразователя на импульсных трансформаторах- Первый модуль — это драйвер с источником питания. Он имеет правильную электронику инвертора, а также встроенный выпрямитель и фильтр, который позволяет напрямую подключать устройство к сетевому трансформатору. Здесь использованы транзисторы IRFP260 и массивные дроссели с высоким током насыщения, что гарантирует надежную работу инвертора даже с высокой мощностью. Большой электролитический конденсатор видимый на фото, используется для фильтрации источника питания, он на 10000 мкФ 250 В. Это кажется нелогичным, но выбрали его из-за очень низких ЭПС и больших номинальных токов, что весьма важно в таких системах.
- Второй модуль состоит из двух параллельно подключенных строчников с резонансной батареей конденсаторов . Обе обмотки имеют по 8 витков, а резонансная батарея состоит из нескольких конденсаторов общей емкостью около 2,4 мкФ. Это позволило уменьшить импеданс резонансной цепи за счет увеличения количества мощности до уровня, на котором основным ограничением была текущая эффективность подачи всего сетевого трансформатора. Оба трансформатора (ТВС) практически идентичны, что очень важно — требуется даже распределение нагрузки, иначе инвертор может выйти из нормальной генерации, что приводит к сжиганию транзисторов.
Обмотка образована скручиванием 16 эмалевых проводов 0.4 мм, а затем обертыванием всего изоляционной лентой для механической защиты. Это значительно уменьшает скин-эффект и связанные с ним потери — ранее использовались обмотки, выполненные из обычных толстых проводов, под нагрузкой они нагреваются до температуры, при которой изоляция начала дымить. Эти же лишь немного теплые, даже после долгой работы схемы.
Испытания преобразователя в действии
Инвертор способен выдерживать 10 минут непрерывной работы, после чего трансформаторы начинают требовать охлаждения. Транзисторы не нагреваются слишком сильно — радиаторы остаются почти холодными. Большая часть тепла выделяется на выпрямителе моста, который может неплохо нагреваться — на нем тоже большой радиатор.
Инвертор способен выдавать большие разряды благодаря значительной эффективности тока. Максимальная длина растянутой молнии составляет чуть более 20 см.

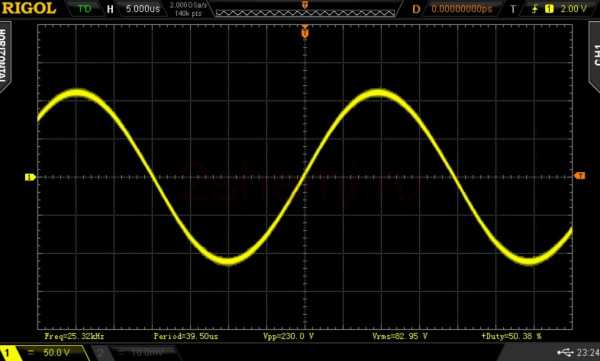

Также покажем сигналы осциллограмм: Первый это синусоида на LC-схеме без зажженной дуги. Последний скриншот показывает последовательность импульсов на одном из полевых ключей.
Индукционный нагреватель железа
Эта схема, как и любой такой резонансный преобразователь, может использоваться как небольшой индукционный нагреватель металлов. Чтобы сделать это, просто соберите индуктор в виде небольшой катушки, соединенный параллельно с резонансной батареей конденсаторов емкостью 2-4 мкФ. Вот как выглядит нагрев металла:
О транзисторах для генератора
IRFP260 — типичный выбор для этого типа инвертора. Данная схема питается от 27 В переменного тока, что означает около 36 В постоянного тока после выпрямления и фильтрации. Их применение гарантирует стабильную работу до 50 В постоянного тока, вы конечно можете повышать вольтаж еще дальше, но это рискованно.
Что касается транзисторов IRF740, они подходят только для меньших мощностей из-за небольших Id и больших Rds, что подразумевает меньшую силу тока и намного более высокие потери. IRFP260 имеет значительно меньшие Rds и большую предельную мощность рассеивания тепла, поэтому он обеспечивает большую текущую долговечность и меньшие потери проводимости. Их можно купить в большинстве интернет-магазинов или на Али по 6$ за 10 шт. Можно использовать и IRP240, но вы сможете прокачать через него гораздо меньшие токи.
Использование транзисторов под более высокое напряжение не является особенно целесообразным, так как они имеют более высокие Rds (сопротивление перехода), что приводит к увеличению потерь и в районе 60 … 70 В постоянного тока транзисторная управляющая связь не срабатывает, вызывая уничтожение транзисторов пробоем. Поэтому предлагаем остаться на более низких напряжениях питания — до 50 В постоянного тока. Вместо дальнейшего увеличения напряжения лучше уменьшить импеданс резонансного контура, чтобы инвертор мог потреблять больше энергии без увеличения напряжения.
Удалось запустить преобразователь используя источник питания 12 В / 200 Вт — разряды были эффективными, но не настолько впечатляющие. Искра была около 10 см, толстая и пушистая.
В целом питание обеспечивается группой трансформаторов, выдающих 27 В переменного тока. Потребление тока на максимальной растянутой высоковольтной дуге достигает 30 А.
2shemi.ru
Простой высоковольтный преобразователь своими руками
Очень простой преобразователь на 50 кВ, который имеет в своем составе по сути три элемента. Все компоненты доступны и при желании из несложно найти.Высоковольтный преобразователь может быть использован для различных экспериментов с высоким электричеством, как ионизатор, прибор проверки целостности изоляции и т.п.
Что потребуется:
– Трансформатор строчной развертки от любого телевизоров с кинескопом.
– Полевой транзистор IRFZ44 – aliexpress.com
– Резистор 150 Ом (1/2 Вт).
Схема высоковольтного преобразователя
Соберем все на макетной плате без пайки. Я просто покажу работу, а если вам понравиться вы сможете перенести на более надежную плату и запаять все элементы.

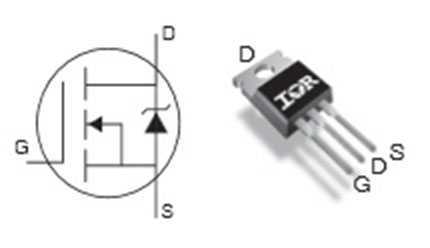

Подключение транзистора, если кто не знает.

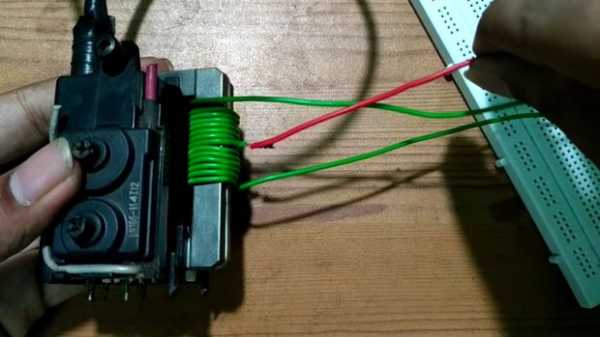

Обмотку трансформатора нужна намотать нам. Высоковольтная обмотка будет родная. Берем обычный, не совсем тонкий провод и намотаем 14-16 витком. Отвод сделаем по середине обмотки.
Теперь подключаем все к нашей схеме. В самую последнюю очередь подключается питание. Будьте осторожны, так как работаете с высоким напряжением. Не подносите руки к включенному трансформатору.
Сделайте расстояние примерно 1 см, между высоковольтным выходом трансформатора и с выводами другой стороны. И только потом подайте питание. Если искрит, значит генератор возбуждается и все работает нормально.
Если будете эксплуатировать длительное время, желательно установить транзистор на радиатор. А если искра будет маленькая, то можно увеличить напряжение до 10 или до 15 В.
Видео работы
sdelaysam-svoimirukami.ru
Высоковольтный преобразователь (до 400 кВ)
Этот компактный цилиндрически преобразователь способен выдавать до 400 кВ. Его можно взять за основу шокового устройства для отпугивания собак.. или людей! Также на основе этого модуля возможно создание компактной электронной зажигалки, которые сейчас так популярны. Этот повышающий преобразователь способен пробивать до 20 мм воздуха, что, согласитесь, немало. Потребление тока достаточно велико, может доходить до нескольких ампер – запаситесь мощный источником энергии.
При входном напряжении 3-7,2 В этот модуль выдает 200000 В высокого напряжении с некоторой частотой. Преобразователь может быть использован для демонстрации действия высокого напряжения, генератора негативных ионов и для любых научных экспериментов, как источник высокого напряжения.
При 4,2 В и расстоянии между электродами 3 мм потребляемый ток составил 2,9 А, при этом выходная частота очень высокая. При расстоянии же 23 мм, что немного больше заявленной при U=4,5 В ток вышел 3 А. А вот 25 мм этот step-up преобразователь осилить не смог, только контакты искрили. Естественно прохождение тока сквозь воздух сопровождается громким треском (чем больше расстоянии, тем меньше частота), который мягко говоря взбудораживает.
Рекомендуется использовать для питания две банки литий-ионных аккумуляторов, соединённых последовательно с ёмкостью минимум 2000 mA*h или 5-6 NiMH/NiCd перезаряжаемых батарей. Не смотря на свою внушительную мощность размеры этот повышающий модуль имеет более чем скромные: 24 на 64 мм.
Стоимость: ~178
Подробнее на Aliexpress
Доставка новых самоделок на почту Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!*Заполняя форму вы соглашаетесь на обработку персональных данных
usamodelkina.ru
Простой высоковольтный преобразователь своими руками всего из трех деталей. _v_
Тема: как сделать, спаять схему для получения высокого напряжения самому.
Тема о различных устройствах, повышающих напряжение до величин свыше 1000 вольт весьма популярна. Эти высоковольтные преобразователи можно использовать для таких целей как электрические зажигалки, ионизаторы воздуха, источники питания для газоразрядных ламп, электрошокеры, различные светящиеся шары (внутри которых играют молнии) и т.д. И вовсе нет особой необходимости в том, чтобы собирать преобразователь высокого напряжения по какой-то сложной схеме. Допустим я сделал очень простой вариант такого устройства, которое содержало в себе всего три детали: трансформатор с ферритовым Ш-образным сердечником, полевой транзистор и резистор.
В этой схеме простого высоковольтного преобразователя, что был собран своими руками, основные силы уходят на намотку повышающего трансформатора. Сам трансформатор был снят с платы обычного компьютерного блока питания. Также такие трансформаторы можно найти в различной современной технике, где имеются блоки питания с высокочастотными преобразователям. Либо его можно просто купить на радиорынке, цена относительно низкая.
Магнитопровод такого высокочастотного трансформатора должен быть из феррита (подойдет любая марка). У меня нормально работал этот преобразователь на трансформаторе Ш-образной формы (должна подойти и П-образная форма), в то время как на круглом сердечнике схема не запускалась. Размеры трансформатора в большей степени зависят от того провода, что будет намотан на магнитопровод (диаметра, количества витков, изоляционных слоев между обмотками). Допустим свой первый трансформатор я намотал до полного его заполнения, а в итоге оказалось, что было недостаточным количество витков во вторичной обмотке. Пришлось брать трансформатор чуть больших размеров. Что касается мощности таких высокочастотных трансформаторов, то ее скорее можно назвать резиновой. То есть, электрическая мощность, которую можно получить из подобного транса, напрямую зависит от рабочей частоты тока, что подается на входные обмотки. Повышая только лишь частоту тока, оставляя размеры трансформатора прежними, можно увеличивать его общую мощность.
Если вы сняли с устройства, достали где-нибудь подходящий трансформатор с ферритовым сердечником то его нужно будет перемотать. Обычно магнитопровод этих трансов между собой склеен. Банальные попытки просто соединить сердечник путем механического воздействия (отковыривать ножом, отверткой и т.д.) в большинстве случаев приводят к раскалыванию феррита. Правильнее будет сначала имеющийся трансформатор опустить на полминуты в кипящую воду. После этого сцепление клея ослабевает и части ферритового сердечника легко отсоединяются друг от друга без повреждений.
Теперь что касается самой перемотки трансформатора под наш самодельный высоковольтный преобразователь. Итак, первичная обмотка содержит 8 витков с отводом от середины (диаметр провода около 0.8-1,5 мм). Ее проще наматывать шиной из нескольких проводов, допустим берем 6 проводов диаметром по 0.4 миллиметров каждый. Все эти провода аккуратно и равномерно наматываем на каркас трансформатора. Мотаем 4 витка. Далее выходящие концы этих проводов разделяем по 3 штуки, спаивая их между собой. В общем получается что мы имеем первичку, состоящую из двух проводов, каждый из которых имеет 4 витка, а каждый провод состоит из трех жил, соединенных параллельно между собой. Начало одной (любой) первичной обмотки соединяем с концом другой первичной обмотки. Это соединение и будет отводом от середины, образуя среднюю точку.
Для изоляционного отделения обмоток можно использовать ленту обычного скотча. Намотали первичную обмотку, нанесли изоляционный слой в несколько витков. Поверх первичной начинаем мотать вторичную, повышающую обмотку высоковольтного трансформатора. Также отделяем слоем скотча. К примеру, один слой вторичной обмотки содержит у меня по 200 витков, после чего изолирую одним витком скотча. Далее мотаю следующий слой в 200 витков. Всего вторичная обмотка должна содержать около 1600 витков провода 0,1 мм. Это получается 8 слоев по 200 витков каждый. Следим, чтобы витки различных слоев были отдалены друг от друга на некоторое расстояние (примерно 0.4 мм), что уменьшает вероятность электрического пробоя.
После завершения намотки вставляем в каркас части ферритового сердечника. Для их фиксации достаточно обмотать несколькими витками ленты скотча. Вот и все, наш высоковольтный трансформатор готов. Теперь осталось к нему припаять полевой транзистор и резистор. Подсоединяем питание. В моем случае высоковольтный преобразователь хорошо начинал работать от напряжения 5 вольт. Просто сам полевой транзистор, который я поставил, имеет пороговое напряжение 2-4 вольта. Путем подбора полевых транзисторов (имеющих другие пороговые напряжения) можно уменьшить величину питающего напряжения, к примеру, запитать схему от обычного литиевого аккумулятора, получив в итоге компактную электрическую зажигалку для газа.
P.S. В моем случае при напряжении питания в 5 вольт схема высоковольтного преобразователя, что сделан был своими руками, потребляла ток 0,5 и более ампер. Полевой транзистор начинал греться. Следовательно, чтобы избежать его чрезмерного перегрева к нему нужно прикрепить небольшой охлаждающий радиатор. Так что после сборки данной схемы обратите внимания на нагрев транзистора, при необходимости установите радиатор подходящих размеров.
electrohobby.ru
виды, особенности и принцип работы
Преобразователи напряжения широко используются как в быту, так и на производстве. Для производства и промышленности чаще всего изготавливаются по индивидуальному заказу, ведь там нужен мощный преобразователь и не всегда с напряжением стандартной величины. Стандартные величины выходных и входных параметров применяются зачастую в бытовых условиях. То есть преобразователь напряжения — это электронное устройство, которое предназначено для изменения вида электроэнергии, её величины или же частоты.
По своей функциональности они делятся на:
- Понижающие;
- Повышающие;
- Бестрансформаторные;
- Инверторные;
- Регулируемые с настройкой частоты и величины выходного переменного напряжения;
- Регулируемые с настройкой величины постоянного выходного напряжения.
Некоторые из них могут выполняться в специальном герметичном исполнении, такие типы устройств используются для влажных помещений, или же, вообще, для установки под водой.
Итак, что же из себя представляет каждый вид.
Высоковольтный преобразователь напряжения
Такое электронное устройство, которое предназначено для получения переменного или постоянного высокого напряжения (до нескольких тысяч вольт). Например, такие устройства применяются для получения высоковольтной энергии на кинескопы телевизоров, а также для лабораторных исследований и проверки электрооборудования напряжением, повышенным в несколько раз. Кабеля или же силовые цепи масляных выключателей, рассчитанных на напряжение 6 кВ, испытывают напряжением 30 кВ и выше, правда, такая величина напряжения не обладает высокой мощностью, и при пробое сразу же отключается. Эти преобразователи довольно компактны ведь их приходится переносить персоналу от одной подстанции к другой, чаще всего вручную. Нужно заметить, что все лабораторные блоки питания и преобразователи обладаю почти эталонным, точным напряжением.
Более простые высоковольтные преобразователи применяются для запуска люминесцентных ламп. Сильно повысить импульс до нужного можно за счёт стартера и дросселя, которые могут иметь электронную или же электромеханическую основу.
Промышленные установки, выполняющие преобразование более низкого напряжения в высокое, имеют множество защит и выполняются на повышающих трансформаторах (ПТН). Вот одна из таких схем дающая на выходе от 8 до 16 тысяч Вольт, при этом для его работы необходимо всего около 50 В.
Из-за того, что в обмотках трансформаторов вырабатывается и протекает довольно высокое напряжение, то и к изоляции этих обмоток, а также к её качеству предъявляются высокие требования. Для того чтобы устранить возможность появления коронирующих разрядов, детали высоковольтного выпрямителя должны быть припаяны к плате аккуратно, без заусенцев и острых углов, после чего залиты с обеих сторон эпоксидной смолой или слоем парафина толщиной 2…3 мм, обеспечивающим изоляцию друг от друга. Иногда данные электронные системы и устройства называют повышающий преобразователь напряжения.
Следующая схема представляет собой линейный резонансный преобразователь напряжения, который работает в режиме повышения. Он основан на разделении функций повышения U и его чёткой стабилизации в абсолютно разных каскадах.
При этом некоторые инверторные блоки можно заставить работать с минимальными потерями на силовых ключах, а также на выпрямленном мосте, где появляется высоковольтное напряжение.
Преобразователь напряжения для дома
С преобразователями напряжения для дома обычный человек сталкивается очень часто, ведь во многих устройствах есть блок питания. Чаще всего это понижающие преобразователи, имеющие гальваническую развязку. Например, зарядные устройства мобильных телефонов и ноутбуков, персональные стационарные компьютеры, радиоприёмники, стереосистемы, различные медиапроигрыватели и этот перечень можно продолжать очень долго, так как их разнообразие и применения в быту в последнее время очень широко.
Бесперебойные блоки питания оснащены накопителями энергии в виде аккумуляторов. Такие устройства применяются также для поддержания работоспособности системы отопления, во время неожиданного отключения электроэнергии. Иногда преобразователи для дома могут быть выполнены по инверторной схеме, то есть подключив его к источнику постоянного тока (аккумулятору), работающего за счёт химической реакции можно получить на выходе обычное переменное напряжение, величина которого будет 220 Вольт. Особенностью данных схем является возможность получить на выходе чистый синусоидальный сигнал.
Одной из очень важных характеристик, применяемых в быту преобразователей, является стабильная величины сигнала на выходе устройства, независимо от того сколько вольт подаётся на его вход. Эта функциональная особенность блоков питания связана с тем, что для стабильной и продолжительной работы микросхем и других полупроводниковых устройств необходимо чётко нормированное напряжение, да ещё и без пульсаций.
Основными критериями выбора преобразователя для дома или квартиры являются:
- Мощность;
- Величина входного и выходного напряжения;
- Возможность стабилизации и её пределы;
- Величина тока на нагрузке;
- Минимизация нагрева, то есть лучше чтобы преобразователь работал в режиме с запасом по мощности;
- Вентиляция устройства, может быть естественная или принудительная;
- Хорошая шумоизоляция;
- Наличие защит от перегрузок и перегрева.
Выбор преобразователя напряжения дело не простое, ведь от правильно выбранного преобразователя зависит и работа питаемого устройства.
Бестрансформаторные преобразователи напряжения
В последнее время они стали очень популярны, так как на их изготовление, а в частности, производство трансформаторов, нужно тратить немалые средства, ведь обмотка их выполняется из цветного металла, цена на который постоянно растёт. Основное преимущество таких преобразователей это, конечно же, цена. Среди отрицательных сторон есть одно существенно отличающее его от трансформаторных блоков питания и преобразователей. В результате пробоя одного или нескольких полупроводниковых приборов, вся выходная энергия может попасть на клеммы потребителя, а это обязательно выведет его из строя. Вот простейший преобразователь переменного напряжения в постоянное. Роль регулирующего элемента играет тиристор.
Проще обстоят дела с преобразователями, в которых отсутствуют трансформаторы, но работающие на основе и в режиме повышающего напряжение аппарата. Здесь даже при выходе одного элемента или нескольких на нагрузке не появится опасной губительной энергии.
Преобразователи постоянного напряжения
Преобразователь переменного напряжения в постоянное является самым часто используемым видом устройства этого типа. В быту это всевозможные блоки питания, а на производстве и в промышленности это питающие устройства:
- Всех полупроводниковых схем;
- Обмоток возбуждения синхронных двигателей и двигателей постоянного тока;
- Катушек соленоидов масляных выключателей;
- Оперативных цепей и цепей отключения там, где катушки требуют постоянного тока.
Тиристорный преобразователь напряжения — это наиболее часто применяемый для этих целей аппарат. Особенностью этих устройств является полное, а не частичное, преобразование переменного напряжения в постоянное без всякого рода пульсаций. Мощный преобразователь напряжения такого типа обязательно должен включать в себя радиаторы и вентиляторы для охлаждения, так как все электронные детали могут работать долго и безаварийно, только при рабочих температурах.
Регулируемый преобразователь напряжения
Эти устройства направлены на работу как в режиме повышения напряжения, так и в режиме понижения. Чаще всего это всё-таки аппараты, выполняющие плавную регулировку величины выходного сигнала, который ниже входного. То есть на вход подаётся 220 Вольт, а на выходе получаем регулируемую постоянную величину, допустим, от 2 до 30 вольт. Такие приборы с очень тонкой регулировкой применяются для проверки стрелочных и цифровых приборов в лабораториях. Очень удобно когда они оснащены цифровым индикатором. Нужно признать, что каждый радиолюбитель брал за основу своих первых работ именно этот вид, так как питание для определённой аппаратуры может быть разное по величине, а этот источник питания получался весьма универсальным. Как сделать качественный и работающий долгое время преобразователь, вот основная проблема юных радиолюбителей.
Инверторный преобразователь напряжения
Данный тип преобразователей положен в основу инновационных компактных сварочных устройств. Получая для питания переменное напряжение 220 Вольт аппарат выпрямляет его, после чего снова делает его переменным, но уже с частотой несколько десятков тысяч Гц. Это даёт возможность значительно снизить габариты сварочного трансформатора, установленного на выходе.
Также инверторный способ применяется для питания отопительных котлов от аккумуляторных батарей в случае неожиданного отключения электроэнергии. За счёт этого система продолжает работать и получает 220 вольт переменного напряжения из 12 Вольт постоянного. Мощный повышающий аппарат такого назначения должен эксплуатироваться от батареи большой ёмкости, от этого зависит как долго он будет снабжать котёл электроэнергией. То есть емкость при этом играет ключевую роль.
Высокочастотный преобразователь напряжения
За счёт применения повышающих преобразователей появляется возможность уменьшения габаритов всех электронных и электромагнитных элементов, из которых состоят схемы, а это значит снижается и стоимость трансформаторов, катушек, конденсаторов и т. д. Правда, это может вызывать высокочастотные радиопомехи, которые влияют на работу других электронных систем, да и обычных радиоприёмников, поэтому нужно надёжно экранировать их корпуса. Расчет преобразователя и его помех должен производиться высококвалифицированным персоналом.
Что такое преобразователь сопротивления в напряжение?
Это особый вид, который используется только при производстве и изготовлении измерительных приборов, в частности, омметров. Ведь основа омметра, то есть прибора измеряющего сопротивление, выполнена в измерении падения U и преобразовании его в стрелочные или цифровые показатели. Обычно измерения производятся относительно постоянного тока. Измерительный преобразователь — техническое средство, служащее для преобразования измеряемой величины в другую величину или измерительный сигнал, удобный для обработки, хранения, дальнейших преобразований, индикации, а также передачи. Он входит в состав какого-либо измерительного прибора.
Преобразователь тока в напряжение
В большинстве случаев все электронные схемы нужны для обработки сигналов, представленных в виде напряжения. Однако иногда приходится иметь дело с сигналом в виде тока. Такие сигналы возникают, например, на выходе фоторезистора или фотодиода. Тогда желательно при первой же возможности преобразовать токовый сигнал в напряжение. Преобразователи напряжения в ток применяются в случае, когда ток в нагрузке должен быть пропорционален входному U и не зависеть от R нагрузки. В частности, при постоянном входном U ток в нагрузке также будет постоянным, поэтому такие преобразователи иногда условно называют стабилизаторами тока.
Ремонт преобразователя напряжения
Ремонт этих устройств для преобразования одного вида напряжения в другой, лучше производить в сервисных центрах, где персонал имеет высокую квалификацию и впоследствии предоставит гарантии выполненных работ. Чаще всего любые современные качественные преобразователи состоят из нескольких сотен электронных деталей и если нет явных сгоревших элементов, то найти поломку и устранить её будет очень сложно. Некоторые же китайские недорогие устройства данного типа, вообще, в принципе лишены возможности их ремонта, чего нельзя сказать об отечественных производителях. Да может они немного громоздкие и не компактные, но зато подлежат ремонту, так как многие из их деталей можно заменить на аналогичные.
amperof.ru
ВЫСОКОВОЛЬТНЫЙ МОДУЛЬ – ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ

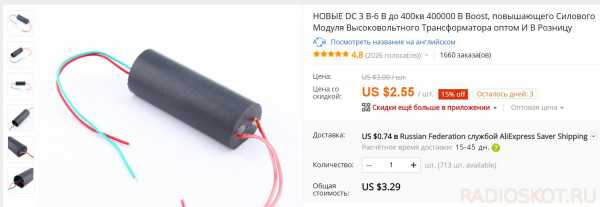

Всем любителям High Voltage привет! Хочу выложить небольшой обзор устройства, предназначенного для преобразования постоянного тока низкого напряжения в импульсы высокого напряжения. Модуль был приобретен на АлиЭкспресс.
Конструктивно модуль представляет собой цилиндр длиной примерно 65 мм и диаметром 25 мм. На цилиндре по всей длине изделия имеется лыска шириной 15 мм. Масса модуля составляет 50 г.
Согласно данным продавца, модуль потребляет постоянное напряжение в диапазоне 3-6 В, при токе 2-5 А (точно понять из описания это затруднительно, но из соображений контекста и здравого смысла, это видимо так). Модуль неразборный, полностью залит компаундом, из которого выведены провода питания и провода, на которые поступает высокое напряжение. Высоковольтные провода красные, низковольтные провода: «плюс» – красный, «минус» – зеленый.
В целом модуль работоспособен и при токе около 1 А и напряжении 1,5 В, но в этом случае на выходе присутствуют отдельные импульсы высокого напряжения. В данном опыте использован блок питания с номинальной нагрузочной способностью в 1000 мА. Параллельно высоковольтному преобразователю подсоединен фильтрующий электролитический конденсатор 10000 мкФ * 16 В.
В таком режиме модуль выдает искру длиной около 1 см. То есть можно заключить, что напряжение на выходе устройства составляет 10-20 кВ. В любом случае ни о каких 400 кВ речи и быть не может.
Для получения постоянной электрической дуги необходим достаточно мощный блок питания, способный отдать в нагрузку ток в несколько ампер.
При номинальном токе на входе преобразователь выдает на выходе постоянную дугу. Производитель предупреждает, что не желательно использовать модуль на протяжении более 1 мин, при этом нужно следить, чтобы расстояние между контактами разрядника было достаточным для возникновения искры, иначе электрический пробой может произойти в произвольном месте высоковольтной части устройства.
Короткое замыкание высоковольтных проводов также недопустимо. В целом интересный конструктивный элемент, своих денег стоит, так что если лень собирать преобразователь самому и мотать высоковольтный трансформатор вручную – лучше купить готовое надёжное. Автор – Denev
Форум по ВВ
Обсудить статью ВЫСОКОВОЛЬТНЫЙ МОДУЛЬ – ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ
radioskot.ru
Высоковольтный преобразователь. Принцип работы частотника
Настоящие технологии по автоматизированию техпроцессов основываются на применении регулируемых приводов двигателей. Возрастает интерес к высоковольтным преобразователям частоты для регулирования больших высоковольтных двигателей. Они имеют применение в широком спектре производств промышленности.
Привод с регулированием частоты высоковольтных двигателей обуславливает требования режимов эксплуатации механизмов техпроцессов, не допускающих чрезмерное потребление электрической энергии линии питания. Уменьшаются потери в моторе при уменьшении нагрузки во время процесса.
Высоковольтный частотный преобразователь Rockwell Automation
Квалифицированные специалисты нашей страны накопили необходимый опыт по внедрению в эксплуатацию высоковольтных частотных преобразователей из Америки Rockwell Automation. Оборудование и механизмы (Rockwell Automation) этой фирмы изготовлено с должным качеством выходной мощности (кВт) и необходимыми в действии функциями. Выбранное направление изготовления (преобразователи частоты Rockwell Automation) компании дало большое применение:
- Регулирование оборотов двигателей.
- Пуска двигателей в безопасном режиме.
- Защищенность от аварий двигателей.
Преобразователи частоты серии Powerflex американской компании Rockwell Automation предлагают регулирование направления вращения, момента и выходной скорости вращения высоковольтных электродвигателей переменного тока. Временной период для монтажа и работ по наладке и пуску приводов двигателей доведен до минимального значения, благодаря американской технологии.
Высоковольтные преобразователи частоты для газоразрядных ламп
Этот преобразователь выходной частоты приобрел широкую известность у любителей электроники, увлекающихся техникой высокого напряжения. Преобразователь частоты называется инвертором Вальдемара. Это однотактный преобразователь, с большой мощностью (кВт). Сделан на базе генератора ШИМ, с использованием микросхемы UC3845.
Инвертор имеет выходную мощность 0,07 кВт. Его можно разогнать до 0,12 кВт. Высоковольтные преобразователи частоты применяются для подключения ламп с газовым разрядом, заряжания высоковольтных емкостей. Его применяют для заряжания пушек Гаусса. Значение частоты работы около 50 килогерц.
Трансформаторная катушка наматывается на сердечнике блока питания компьютера. Сначала отматываются обмотки штатного вида. На пустой каркас наматывается 27 витков медного провода диаметром 0,8 мм, провод не отрезается, делается изоляция обмоточного слоя. Из провода диаметром 0,8 мм изготавливается четырехжильный провод, наматывается сверху первой обмотки пять жил. Они и будут первичной обмоткой.
Далее, устанавливаем изоляцию и наматываем другие 27 витков (другая половина обмотки №2). Полевой ключ не нагревается до высокой температуры за долгое время. К этому прибору предъявляются определенные требования. Напряжение на выходе регулируются переменным резистором регулятора. Когда конденсатор зарядится до конца, то генератор отключится автоматически, будет светиться индикатор.
Полевой ключ надо устанавливать на отведение тепла. Диоды применяются UF4007. Их не надо путать с IN4007. Они похожи по многим параметрам. Транзистор полевик инвертора нужно брать IRF3205, но лучше IRF3207, так как он лучше работает. Прибором можно заряжать емкости на напряжение160 – 800 вольт. Сокращается число витков на второй обмотке из-за высокой частоте работы.
Это инвертор мощный и компактный, применяется для многих целей. Наибольший потребляемый ток до 15 ампер, напряжение входа 8-16 вольт. Выходное напряжение опасно для жизни! Такой инвертор изготавливается и на заказ.

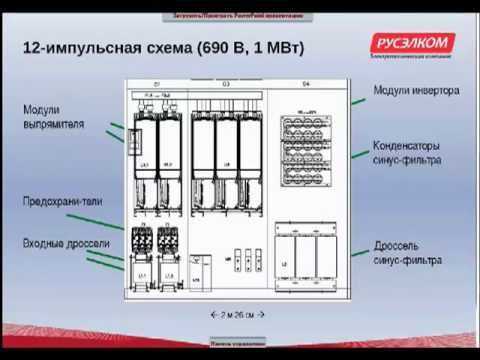

Конструктивные данные и условия работы пч серии ABS-DRIVE
Преобразователи частоты не допускают изменения совместного действия с остальными приборами, устройствами выпрямления тока в одной сети выходного напряжения.
Электропривод с регулировкой частоты и большим коэффициентом выходной мощности (кВт) дает большой эффект линейного тока входа. Волна тока привода с малым коэффициентом мощности имеет форму прямоугольника, приводит к гармоникам.
При применении трансформатора с несколькими обмотками и множеством ячеек в схеме питания ток частотного преобразователя формы синуса. Это соответствует стандарту. Коэффициент мощности больше 95% на всем интервале скорости без наружных емкостей для увеличения коэффициента мощности. Это стабилизирует напряжение, нет излишней нагрузки реактивной мощности питания (кВт), разъединителей и трансформаторов. Во время эксплуатации с малой скоростью электроприводы данной серии имеют большой эффект, так как по всем скоростям обеспечен большой коэффициент мощности электрических двигателей стандартного типа.
При конструировании приводов этой серии с регулированием частоты имеет место характеристика формы синуса тока выхода без наружных фильтров выхода. Это дает малую степень изменения синусоиды приводом напряжения выхода. Из-за этого нет шума двигателя, не нужно производить форсирование мотора. Привод подсоединяется к мотору с коэффициентом эксплуатации равном 1,0. АБС Драйв привод не дает возникать гармоникам, нагреву мотора. Пульсирование момента вращения при эксплуатации привода отсутствует на всех скоростях. Это уменьшает нагруженность инвертора на оборудование. Градиент напряжения в номинальном режиме уменьшен до минимального значения.
Механизм регулирования частоты электрических двигателей имеет в составе входной трансформатор, встроенный в корпус, оборудования микроконтроллеров. На 6 и 6,6 киловольт применяется 15, 18 или 21 ячейка, которые совмещены в последовательную схему по 5, 6, 7 штук на каждой фазе. На 10 и 11 киловольт применяется 24 и 27 ячеек, которые совмещены в последовательную схему по 8-9 штук на фазе.
Состав преобразователя частоты ABS-DRIVE-A
Главные достоинства:
- Наилучшая ценовая линейка при качестве.
- Схема образования выходного напряжения выхода со многими уровнями дает форму синуса выхода без возникновения высоких гармоник.
- Встроенный силовой трансформатор со многими обмотками в одном щите, новая схема образования части преобразования дают синус тока потребления и не возникает влияние на сеть питания высоких гармоник.
- Увеличенная гарантия надежности. При отказе нескольких ячеек регулировка электрического двигателя будет продолжаться при уменьшении мощности выхода (кВт) до наступления ремонта преобразователь частоты.
- Нет нужды в монтаже фильтров выхода электромотора для оптимизации формы тока выхода.
- Протяженность линии подсоединяемого электромотора до 1 километра.
- В основном комплекте: пульт управления с множеством опций с индикатором на жидких кристаллах, удобное русское меню, запчасти и инструмент для функционирования и работы за время гарантийного срока, все документы (испытательные, конструкторские, эксплуатационные). Все оформлено по стандартам нашей страны.
- Опции шунтирования в автоматическом режиме преобразователи частоты во время блокировок, которые обусловили выключение, подключение мотора на сеть напряжения 6 или 10 киловольт.
Защита, самодиагностика поломок:
- От внутренних замыканий, выходных замыканий инвертора, защита тока, от чрезмерного нагрева выпрямителя, преобразователя и механизма отброса энергии при отсутствии вентиляции, от отключения питания, сильного увеличения и уменьшения напряжения, уменьшением мощности выхода (кВт), способности регулировки мотора.
- От открывания щитовых дверей.
- Регулятор с многими опциями, эффективно регулирует в автоматическом режиме значения процесса.
- Опция действия инвертора с группой насосов с подхватыванием в резерве и переключением на основную сеть питания.
- Комплектование и согласование работы различного оборудования (моторы, механизмы техпроцесса).
Высоковольтный частотный преобразователь для катушки зажигания
Преобразователь частоты на катушке зажигания:
Преобразователь частоты изготовлен на таймере NE555. Сигнал микросхемы поступает на каскад буфера из 2-х транзисторов. Формула расчета преобразования частоты:
RA=R2, RB=R1
При проведении опытов обнаружили, что самая большая дуга выходит на 147 Гц и 16 В сети.
Как устроена катушка зажигания?
Она имеет в составе обмотки и сердечник в металлическом ящике в масле. Вторичная обмотка на сердечнике, состоящем из полосок тонкой и мягкой стали. Диаметр проволоки 0,1 мм, от 16 до 20 тысяч витков. Сверху на нее наложена первичная обмотка, проволока 0,7 мм, 350 витков. Первичную обмотку располагают снаружи для лучшего охлаждения. На нее надеваются пластины в виде стальных полуколец. Они выполняют роль магнитного провода. В нем замыкаются силовые линии сердечника.
Умножитель подключается на выходе катушки:
Он имеет схему симметричного вида, хорошей реакцией к нагрузкам, повышением напряжения по ступеням на звеньях. Количество ступеней повышается.
Преобразователи частоты для управления высоковольтными электродвигателями
Watch this video on YouTube
