Трубы дымовые котельных центрального или автономного отопления относятся к сооружениям, экстерьер которых сформировался под влиянием функциональной нагрузки конструкции. Поэтому, время от времени, владельцы таких дымоходов стремятся вмешаться в их структуру, дабы облагородить экстерьер трубы, что, в конце концов, приводит к довольно плачевным результатам.
Поэтому в этой статье мы попытаемся объяснить всем эстетам, а равно и прочим заинтересованным лицам без остро выраженного «чувства прекрасного», как оборудовать свою котельную дымоходом правильной конструкции.
Общие строительные нормы: схема и габариты конструкции
Процесс обустройства дымохода начинается с изучения строительных норм, регламентирующих процесс возведения подобных объектов и их характеристики.
Согласно упомянутым нормам и бытовые, и промышленные дымовые трубы котельных состоят из следующих элементов:
- Фундамента дымохода
- Цокольной части трубы
- Ствола дымохода
Соответственно, сооружение дымохода реализуется в виде поэтапного обустройства фундамента конструкции, ее цокольной части и самого дымохода. Изменять порядок сооружения и вмешиваться в конструкцию не рекомендуется. Ведь от этого зависит функциональность системы.
Согласно СНиП (строительным нормам и правилам) общие габариты конструкции дымохода определяет высота дымовой трубы котельной. И в «промышленном» случае этот параметр должен превышать высоту самого большого здания в округе на целых 25 метров. А в «бытовом» варианте труба котельной должна превышать высоту крыши на 5 метров. Вмешиваться в эти параметры не рекомендуется – от этого изменятся все показатели системы отопления.
Более конкретные габариты дымовых труб зависят от конструкционного материала, использованного в строительстве дымохода.
Например, кирпичные трубы не могут быть менее 30 метров в высоту (предел этого показателя равен 70 метрам) и менее 60 сантиметров в диаметре (максимальный габарит сечения кирпичной трубы равен 8 метрам в диаметре).
А вот железобетонные трубы имеют куда большие габариты: их максимальная высота равна 300 метров, а максимальный диаметр – 10 м. Стальные конструкции на фоне железобетона выглядят намного скромнее. По высоте трубы из стали дотягивают только до нижней границы кирпичных аналогов – 30 метров, а по диаметру такие трубы не превышают одного метра.
Выход за пределы указанных габаритов приведет к потере жесткости трубы и затруднению процесса горения топлива.
Проектирование дымоходов
Сооружение дымохода начинается с подготовки проекта конструкции. Причем буквально все трубы дымовые для котлов любого типа проектируют по следующей схеме.
В самом начале определяется тип конструкции, который зависит от множества факторов, как-то:
- объемов сжигаемого топлива,
- высоты дымохода,
- наличия дополнительных крепежных элементов,
- расположения трубы относительно фасада.
После определения типа наступает этап расчета аэродинамики дымохода. Причем аэродинамику такой конструкции, как дымовая труба для котельной, просчитывают, исходя из среднегодовой ветровой нагрузки. Ну, а на аэродинамику дымохода влияет тяга, нагнетаемая искусственным или естественным путем.
Параллельно с аэродинамикой считают и геометрические параметры трубы – высоту и диаметр. Эти параметры зависят от вида и объемов сжигаемого топлива. Ведь через конструкцию нужно будет пропустить (а затем и рассеять по окружающему пространству) все продукты горения -газ, пепел, сажу и прочее.
Исходя из габаритов внутреннего сечения дымохода и высоты, определяется внешний диаметр и толщина стенок. Ведь труба дымовая для котельной промышленного или бытового типа должна быть прочной и устойчивой. А эти характеристики зависят от жесткости каркаса трубы, определяемой по габаритам поперечного сечения дымохода и величине аэродинамической нагрузки.
На следующем этапе выполняют оптимизацию всех характеристик дымохода. Этот процесс возможен лишь в том случае, если дымовые трубы для котлов будут усилены дополнительными армирующими элементами (растяжками, силовыми каркасами и так далее). После всех подсчетов наступает этап визуализации расчетной части, в процессе которого изготовляются чертежи и сметная документация.
Следует заметить, что расчетный этап будет востребован и в промышленном, и в бытовом строительстве. То есть, в каких-то расчетах нуждается даже дымовая труба для газового котла индивидуального отопления.
Поэтому не пытайтесь построить дымоход самостоятельно – закажите хотя бы проект данной конструкции. Тем более что без этого проекта вашу систему индивидуального отопления не примут контролеры, уполномоченные местной службой газа.
Разновидности типовых конструкций дымовых труб
Как упоминалось выше, определяющим фактором в процессе расчета всех параметров трубы является тип конструкции дымохода. Поэтому в данной части статьи мы рассмотрим основные разновидности подобных конструкций.
И согласно сложившейся практике к типовым вариантам относятся следующие конструкции:
- Классические, дымовые колонные трубы – их можно встретить везде.
Колонные дымовые трубы
- Усиленные, крупногабаритные фермовые дымовые трубы котельных – промышленные дымоходы такого типа украшают любой город. И не просто украшают, а обслуживают достаточно крупные тепловые энергетические станции. Такие трубы строятся на усиленном фундаменте с помощью самонесущей фермы, стыкуемой с анкерной корзиной.
- Упрощенные, бескаркасные варианты. Классический пример такого типа — самонесущая труба для котельной – дымовая одноствольная – встречается в любом населенном пункте, где отсутствует центральная система отопления. Именно такие трубы торчат из крыш и домов в ближайшем дачном поселке. И в данном случае конструкция трубы состоит из двух элементов – дымохода и боровка, соединяющего трубу с дымоходными каналами печи или камина.
- Сложные конструкции мачтового типа. Такие трубы обустраивают только в черте города. Для них характерна большая высота – иначе продукты горения опадут в близлежащих дворах. Поэтому конструкцию трубы крепят к каркасной колонне, усиленной растяжками.
- Дымоходы, как элемент фасада жилищ. Такие дымоходы встраивают в фасад строения. Чаще всего подобным образом обустраивают каминные или печные трубы. Причем роль печного фундамента и силового каркаса играет несущая стена здания. Элементы дымохода крепятся к каркасу на особые кронштейны.
Кроме того, любые из вышеперечисленных конструкций могут быть и одноствольными (с одним дымоходом) и многоствольными (с несколькими дымоходами).
Ростехнадзор разъясняет: Дымовые трубы (до 2021 г.)
Вопрос от 20.01.2017:
«Правила безопасности при эксплуатации дымовых и вентиляционных промышленных труб ПБ 03-445-02» отменены приказом Ростехнадзора от 01. 07.2014 г. № 287. Остались в силе только МЕТОДИЧЕСКИЕ УКАЗАНИЯ ПО ОБСЛЕДОВАНИЮ ДЫМОВЫХ И ВЕНТИЛЯЦИОННЫХ ПРОМЫШЛЕННЫХ ТРУБ РД 03-610-03. По каким правилам аттестовывать персонал, отвечающий за эксплуатацию дымовых и вентиляционных промышленных труб на предприятии?
Ответ: Специалистами межрегионального отдела государственного строительного надзора, надзора за подъемными сооружениями и котлонадзора подготовлен ответ по данному вопросу.
В настоящее время требования промышленной безопасности к дымовым трубам нормативными правовыми актами не установлены, поэтому основания для проведения аттестации персонала, отвечающего за эксплуатацию дымовых и вентиляционных промышленных труб на предприятии, отсутствуют.
Вопрос:
Является ли дымовая труба котельной, неотъемлемой частью тепловой установки?
Ответ: Согласно «Правил технической эксплуатации тепловых энергоустановок», утвержденные приказом Министерства энергетики Российской Федерации от 24 марта 2003 года N 115», тепловая энергоустановка – энергоустановка, предназначенная для производства или преобразования, передачи, накопления, распределения или потребления тепловой энергии и теплоносителя.
Дымовая труба тепловой энергоустановки является отдельным производственным сооружением, которое эксплуатируется и обслуживается согласно п. 3 настоящих правил.
Вопрос:
Является ли дымовая труба отдельным опасным производственным объектом? Согласно федеральному закону от 21 июля 1997 г. N 116-ФЗ “О промышленной безопасности опасных производственных объектов”, опасными производственными объектами в соответствии с настоящим Федеральным законом являются предприятия или их цехи, участки, площадки, а также иные производственные объекты, указанные в приложении 1 к настоящему Федеральному закону.
Опасные производственные объекты подлежат регистрации в государственном реестре опасных производственных объектов. Требованиями к ведению государственного реестра опасных производственных объектов в части присвоения наименований опасным производственным объектам для целей регистрации в государственном реестре опасных производственных объектов (» утв. Приказом Ростехнадзора от 7 апреля 2011 года N 168) не предусмотрено выделение в отдельный опасный производственный объект отдельно стоящей дымовой трубы.
Прошу подтвердить, что отдельно стоящие дымовые трубы не могут являться отдельными опасными производственными объектами, а могут являться только сооружениями, предназначенными для осуществления технологических процессов, в составе опасных производственных объектов, таких как Сеть газопотребления.
Ответ 1: Федеральная служба по экологическому, технологическому и атомном} надзору рассмотрела Ваше обращение в Общественную приемную Ростехнадзора и сообщает следующее.
Нормативными правовыми актами в области промышленной безопасности, не установлено требований к дымовым трубам и порядку их идентификации.
Требования к дымовым промышленным трубам, а также к процессу их эксплуатации установлены Градостроительным кодексом Российской Федерации и Федеральным законом от 30.12.2009 № 384-ФЗ «Технический регламент о безопасности зданий и сооружений», согласно которым дымовые трубы являются инженерным сооружением, а не объектом капитального строительства и в связи с этим не могут быть идентифицированы в качестве отдельно стоящего опасного производственного объекта в соответствии с » приказом Ростехнадзора от 07.
Ответ 2: Правовое управление Федеральной службы по экологическому, технологическому и атомному надзору рассмотрело Ваше обращение, поступившее по информационным системам общего пользования, и сообщает.
Пунктом 1 статьи 2 Федерального закона от 21.07.1997 № 116-ФЗ «О промышленной безопасности» (далее – Федеральный закон № 116-ФЗ) опасными производственными объектами в соответствии с настоящим Федеральным законом являются предприятия или их цехи, участки, площадки, а также иные производственные объекты, указанные в Приложении 1 к Федеральному закону № 116-ФЗ.
В соответствии с пунктом 1 Приложения 1 Федерального закона № 116-ФЗ к категории опасных производственных объектов относятся объекты, на которых получаются, используются, перерабатываются, образуются, хранятся, транспортируются, уничтожаются в указанных в приложении 2 к указанному Федеральному закону количествах опасные вещества.
Согласно подпункту 10 статьи 1 Градостроительного кодекса Российской Федерации объект капитального строительства – здание, строение, сооружение, объекты, строительство которых не завершено (далее – объекты незавершенного строительства), за исключением временных построек, киосков, навесов и других подобных построек.
Поскольку дымовые и вентиляционные трубы являются составной частью объекта капитального строительства, требования к их проектированию и эксплуатации устанавливаются Градостроительным законодательством, а также Федеральным законом от 30.12.2009 № 384-ФЗ «Технический регламент о безопасности зданий и сооружений».
На основании изложенного, отдельно стоящая дымовая труба не является опасным производственным объектом.
Вопрос от 23.03.2018:
Нормативными правовыми актами в области промышленной безопасности не установлено требований к дымовым трубам, требований о проведении их экспертизы промышленной безопасности, а также порядок их регистрации в Ростехнадзоре. В соответствии с какими нормативными правовыми актами в области промышленной безопасности определена методика идентификации дымовых труб по признакам опасности ОПО при регистрации их в государственном реестре опасных производственных объектов?
Ответ: В соответствии с «Техническим регламентом о безопасности зданий и сооружений» от 30. 12.2009 г. № 384-ФЗ, сооружение – результат строительства, представляющий собой объемную, плоскостную или линейную строительную систему, имеющую наземную, надземную и (или) подземную части, состоящую из несущих, а в отдельных случаях и ограждающих строительных конструкций и предназначенную для выполнения производственных процессов различного вида, хранения продукции, временного пребывания людей, перемещения людей и грузов.
В соответствии с » разделом 13 Приказа Ростехнадзора от 25 ноября 2016 г. № 495 «Об утверждении требований к регистрации объектов в государственном реестре опасных производственных объектов и ведению государственного реестра опасных производственных объектов», идентификация опасных производственных объектов должна осуществляться эксплуатирующей организацией по признаку «технологический процесс по получению, транспортированию, использованию расплава черных и цветных металлов, сплавов на основе этих расплавов», а в случае отсутствия признака учитывать по признаку опасности, связанному с обращением опасного вещества. Технологический процесс, включает в себя: подготовку шихты, материалов и ковшевого хозяйства, подводку и потребление горючих газов, а также их смесей, непосредственное получение расплава, транспортировку и обработку расплава и шлака, разливку металла, отвод и очищение технологических газов.
Дымовые трубы, должны идентифицироваться в составе опасного производственного объекта, как сооружения осуществляющие отвод и очищение технологических газов.
Дымовые трубы для котельной: высота, эксплуатация, расчет
Климат на большей части нашей страны предполагает наличие системы отопления в зимний сезон. Наиболее распространённые системы отопления основаны на получении тепла при сжигании различного топлива – дров, угля, газа, солярки. А процесс сжигания топлива обязательно включает отведение продуктов сгорания в окружающую среду.
Проще говоря, наличие системы дымоходных каналов и дымовой трубы. Для эффективного и безопасного удаления дымовых газов, дымовые трубы для котельных проектируются и монтируются по определённым правилам, которые мы и рассмотрим в этой статье.
Немного физики

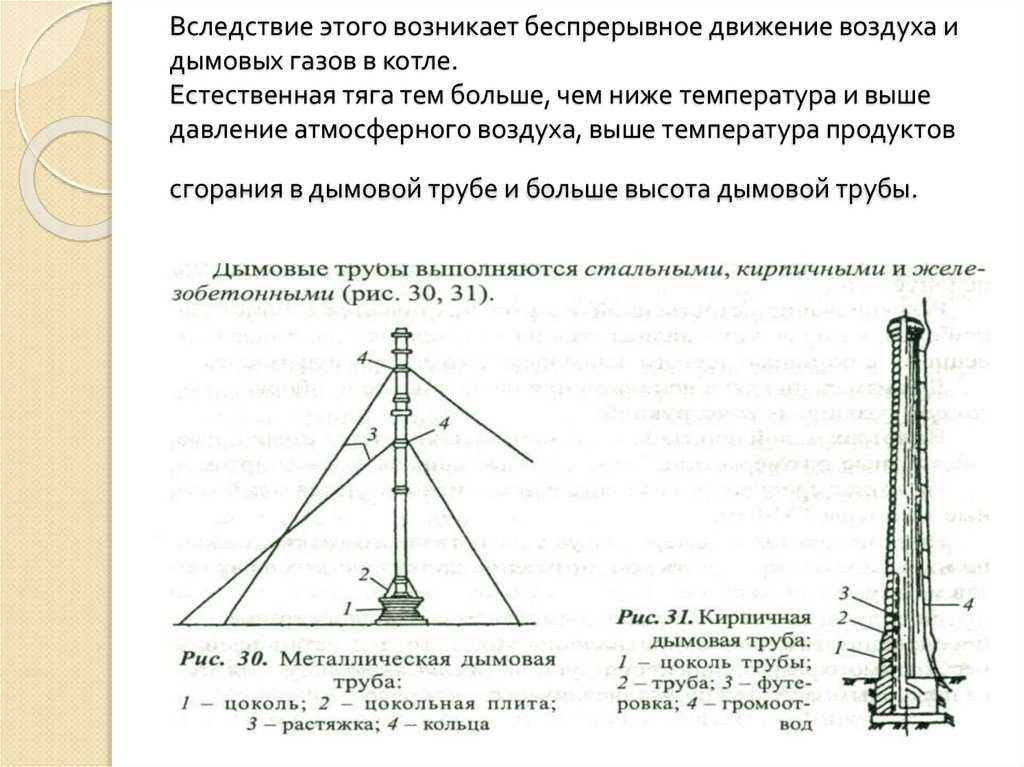

Движение газов в трубах дымоходов подчиняется законам физики. Сильно углубляться в воспоминания о школьном курсе физики и законах термодинамики мы не станем. Остановимся лишь на явлении образования тяги в дымовой трубе.
Явление возникновения естественной тяги подчинено действию Архимедовой силы. Нагретый газ имеет меньшую плотность в сравнении с холодным. Благодаря этому, образуется разность давления внутри трубы дымохода и снаружи. Нагретые газы устремляются по каналу дымохода вверх, в нижней части канала образуется область разряжения, куда устремляется воздух из помещения. Так образуется тяга.
Процесс этот взаимосвязанный: чем лучше горит, тем более сильная тяга, чем лучше тяга, тем активнее происходит процесс горения. На эффективность этого процесса влияет и разность температур нагретых газов и окружающего воздуха.
Для функционирования бытовых отопительных приборов, таких как котлы, печи или камины, в большинстве случаев, достаточно естественной тяги. К принуждению движения газов в дымовой трубе – использованию вентиляторов-дымососов, приходится прибегать в случае:
- Конструктивных особенностей дымохода. При отсутствии технической возможности устройства дымохода с соблюдением определённых параметров, например, при наличии протяжённых горизонтальных участков или большой высоте дымовой трубы.
- Низкой температуре отходящих газов. Устройство отопительного прибора может быть таково, что температура газообразных продуктов сгорания на выходе из топливника или горелки невысока, и достаточного для образования устойчивой естественной тяги разряжения не получается.
Как добиться «правильной» тяги
Расчет дымовых труб котельных – важный момент в устройстве системы отопления. От правильно подобранных высоты и диаметра сечения дымовой трубы зависит не только эффективность удаления в атмосферу вредных продуктов сгорания топлива, но и, собственно, правильное функционирование отопительного прибора и пожарная безопасность здания.
Расчёт диаметра и высоты трубы котельной, печи или камина зависит от объёма топливника, или в случае с котлом, от мощности горелки. То есть, от количества топлива, сжигаемого за единицу времени. Для этого существуют всякие специальные формулы аэродинамического расчёта дымовых каналов. К счастью, в большинстве случаев, для бытовых целей используются стандартные приборы, все проектные изыскания относительно которых уже были произведены инженерами. Поэтому, внимательно почитаем паспорт изделия, а расчёты соотношения мощности камеры сгорания к диаметру и протяжённости дымохода оставим для проектировщиков больших промышленных котельных и дымовых труб мартеновских печей.
Основные правила устройства каналов дымоудаления
Чтобы котельная не доставляла неудобств и эффективно справлялась со своими обязанностями, есть несколько правил:
Своевременность
Планируя постройку загородного дома, владелец изначально знает, что живёт он не в Африке, а по сему, вопрос отопления является одним из первоочередных. Скорее всего, еще до начала строительства были произведены все теплотехнические расчёты и мощность отопительного прибора известна. Возможно, и модель котла в связи с этими параметрами и финансовыми возможностями уже подобрана.
Осталось только внимательно ознакомиться с инструкцией производителя и не забыть заложить коммуникации – каналы дымоудаления необходимого сечения, на начальном этапе строительства. Эта предусмотрительность поможет избежать ненужных проблем, связанных с проведением дымовой трубы котельной в уже готовом доме и прокладки трубы дымохода по фасаду строения.
Конечно, возможны исключения – например, когда отопление делается в уже построенном доме – при переоборудовании летней дачи в дом для постоянного проживания.

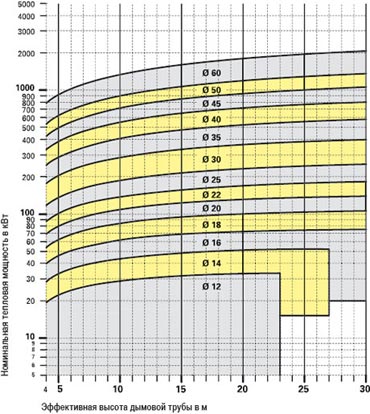

Диаметр трубы котельной
Как уже говорилось выше, диаметр трубы – важный технический параметр. Оптимальное сечение уже подобрано производителем и указано в паспорте изделия. Пользователю остаётся ознакомиться с руководством, и помнить, что сильное заужение диаметра приведёт к ухудшению работы прибора. Печь, камин или твёрдотопливный котёл будут «захлёбываться» – узкий канал не справится с отведением того количества дыма, которое образуется во время сгорания, а автоматика котла на газовом или жидком топливе может попросту не дать горелке запуститься.
Не стоит и через чур сильно расширять канал для удаления дыма: поток газов будет не плотный, а значит, не создастся достаточного разряжения для возникновения тяги. Результат тот же: плохое горение твёрдотопливных устройств или срабатывание блокирующей автоматики.
Высота дымовых труб котельной
Второй важный параметр – высота трубы котельной. Согласно расчётам, наиболее оптимальные параметры для возникновения устойчивой естественной тяги в бытовых отопительных приборах без принудительного дымоудаления создаются при высоте трубы около пяти метров. Выполнения этого требования легко достичь, учитывая конструкцию большинства частных домов.

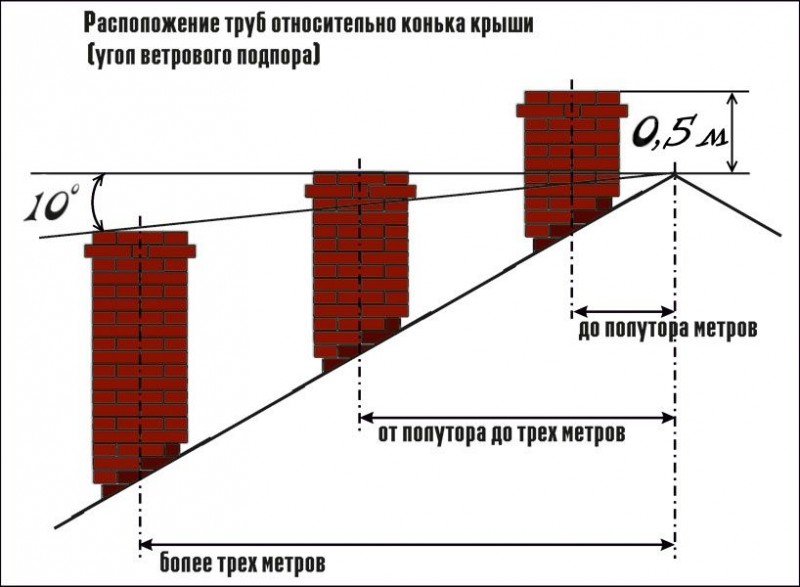

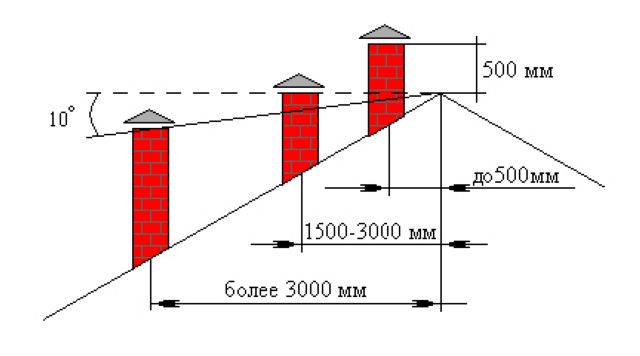

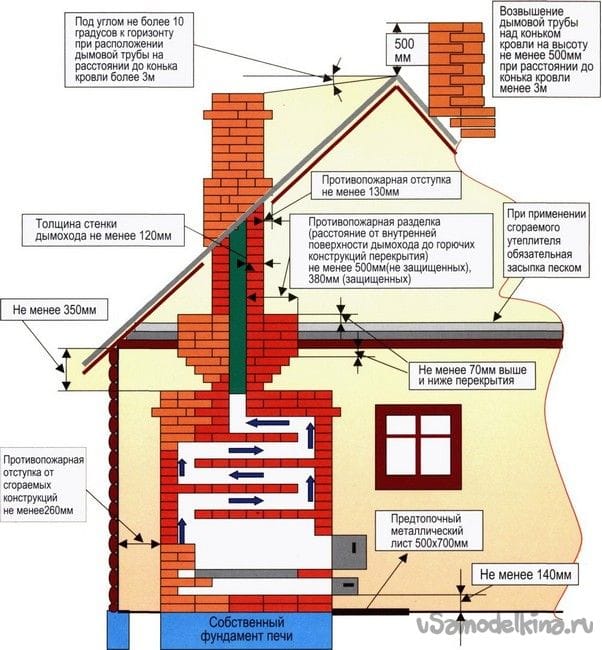

Высота над коньком
Чтобы отопительный прибор функционировал без проблем, при монтаже трубы дымохода следует учитывать влияние ветрового подпора. Что это такое? Ветры, конструкция крыши и её неравномерный нагрев вызывают возникновение над зданием турбулентных потоков воздуха. Эти воздушные завихрения способны «опрокинуть» тягу, или вовсе вызвать противотягу. Чтобы этого избежать, следует делать высоту трубы не ниже 500 мм от конька.
Кроме расположения конька, необходимо учитывать также высокие конструкции на крыше или рядом со строением, и растущие около дома деревья.
Если расстояние от трубы до конька три метра, то допустимо делать высоту дымохода вровень с коньком. В случае если расстояние более трёх метров, высоту можно определить, пользуясь схемой, представленной на фото.
Избегайте поворотов и горизонтальных участков. Проектируя расположение дымохода, следует делать не более трёх колен поворотов, а также избегать горизонтальных участков длиннее одного метра. Если горизонтального участка не избежать, следует прокладывать канал хотя бы с небольшим уклоном.
Эксплуатация дымоходов
Правильное проектирование и грамотный монтаж труб — и котельная работает, как часы. Но выбрать дымоход и качественно его смонтировать – только полдела. Не зависимо от того, кирпичный дымоход, керамический или из стальных модульных элементов, необходимо регулярно производить чистку, удаляя осевшую на стенках сажу.
При регулярной эксплуатации прибора, профилактическую чистку следует производить не реже двух раз в год – при смене сезонов. Кирпичные дымоходы более подвержены накоплению сажи из-за шероховатой внутренней поверхности и прямоугольного сечения канала. Для чистки и ремонта необходимо предусмотреть прочистные люки.
Если котельная работает на жидком или газообразном топливе, то температура отходящих газов может быть недостаточно высока и образуется конденсат. Для его удаления следует в канале дымоудаления предусматривать монтаж конденсатосборника.
Устройство дымовой трубы по всем правилам и правильная эксплуатация способствуют теплу в доме и пожарной безопасности.
Дымовая труба газовой котельной требования
Рейтинг статьиЗагрузка. ..
Какой должна быть дымовая труба котельной – виды, особенности, стандарты и преимущества вариантов
Дымовые трубы котельных представляют собой вертикальные конструкции, обеспечивающие вывод в атмосферу продуктов сгорания топлива. В небольших котельных используется естественная тяга, а в крупных приходится использовать дымовые насосы, позволяющие системе нормально функционировать. В данной статье речь пойдет о дымовых трубах котельных.
Нормативы дымовых труб
Конструктивно любая дымовая труба котельной состоит из фундамента, цоколя и ствола. Ствол изнутри защищается футеровкой, для обустройства которой используется жаростойкий кирпич.
Важный пункт, который необходимо отметить сразу – санитарные нормы и правила предусматривают прямую зависимость между высотой дымовой трубы и расходом топлива. Кроме того, должна также учитываться степень выделения золы из топлива и количество выделяемой серы.
Согласно стандартам, выход дымовой трубы должен находиться как минимум на 5 метров выше коньков всех крыш, расположенных в радиусе 25 метров от местоположения самой трубы.
Установка котельных труб должна выполняться в соответствии с определенными стандартами:
- Конструкции, выполненные из кирпича, должны иметь высоту от 30 до 70 м при диаметре, варьирующемся в пределах от 0,6 м до 8 м;
- Высота железобетонных дымовых труб может достигать 300 м, а диаметр – 10 м;
- Стальные дымовые трубы котельных, выполненные из листовой стали толщиной от 3 до 15 мм, в высоту не могут быть больше 40 м, а в диаметр – от 0,4 до 1 м.
Для металлических сооружений есть и дополнительное правило: если расход многозольного топлива не превышает 5 тонн в сутки, то высота трубы котельной может быть меньше 30 м. Несоблюдение этого правила основательно сократит срок службы дымовой трубы.
Расчет дымовой трубы для котельной
Работоспособность системы напрямую зависит от того, как было выполнено проектирование дымовых труб котельных, включающее в себя следующие действия:
- Анализ постройки;
- Аэродинамический расчет трубы и газового путепровода, расположенного в котельной;
- Подбор оптимальных размеров трубы, необходимых для ее функционирования;
- Расчет скорости движения газов в здании и сравнение полученных результатов с нормативами;
- Расчет естественной тяги в дымовой трубе;
- Проведение расчетов, определяющих прочность и стойкость конструкции;
- Расчет теплотехнических характеристик;
- Выбор типа и способа фиксации трубы;
- Отображение будущей конструкции на чертеже;
- Составление сметы.
Результаты проектирования позволяют создать максимально эффективную конструкцию, способную выполнять все возложенные на нее функции. Читайте также: «Как выполняется расчет дымовой трубы – правила и порядок проведения».
Расчет аэродинамических характеристик дает возможность подобрать оптимальную высоту и диаметр трубы, необходимой для работы системы. Также на этапе проектирования нужно учитывать оборудование, которое будет использоваться в котельной – от этого зависит объем и характер движения газов, способных при неверном расчет разрушить созданную конструкцию.
В котельных нередко используются дымовые насосы и наддувы, обеспечивающие подачу кислорода в систему, и в этом случае высота труба не повлияет на уровень тяги. Совсем другое дело, если дымовая труба котельной будет работать на естественной тяге – высота и диаметр трубы будут оказывать непосредственное влияние на эффективность работы системы.
Впрочем, расчет тяги необходим в любом случае: котельное оборудование выбрасывает в атмосферу немало вредных веществ, поэтому перед тем, как выполнить монтаж дымовой трубы котельной, придется предъявить экологическое обоснование.
На основании полученных данных составляется техническое задание, согласно которому осуществляется подключение газопроводов к трубе и создается чертеж дымовой трубы котельной. В техзадании также отображается информация о фундаменте конструкции и ее заземлении. Для труб нестандартных размеров придется дополнительно разрабатывать индивидуальный паспорт.
Виды дымовых труб
На сегодняшний день для котельного оборудования используются следующие виды дымовых труб:
- Колонные дымовые трубы. Такие конструкции представляют собой отдельные строения. Несущим элементом трубы в данном случае является обечайка, для производства которой используется высокоуглеродистая сталь. Вся конструкция крепится к анкерной корзине, установленной на фундаменте.
- Фермовые промышленные трубы. Для фиксации таких труб используется самонесущая ферма, установленная таким же образом, как и в предыдущем случае.
- Фасадные и околофасадные трубы. Подобные сооружения фиксируются при помощи специальных кронштейнов, закрепленных на раме, которая, в свою очередь, присоединяется к стене с использованием виброизолирующих деталей. Основной вес фасадных труб приходится на собственный фундамент.
- Бескаркасные самонесущие трубы. Этот вид труб устанавливается прямо на крыше строения и фиксируется в помещении.
- Мачтовые трубы на растяжках. Еще один вид свободностоящих сооружений, закрепленных посредством анкерной корзины, залитой в фундамент. Газопроводы мачтовых труб крепятся к опоре при помощи хомутов.
Котельные трубы могут иметь как один, так и несколько стволов, что необходимо учитывать при проектировании и расчете будущей конструкции.
Нормативно-техническая документация
Монтаж котельных труб должен выполняться в точном соответствии с требованиями, предъявляемыми нормативными документами:
- Высота конструкции – ОНД №86;
- Степень ветровых нагрузок – СНиП №2.01.07-85;
- Прочностные характеристики – СНиП №2-23-81;
- Показатели фундамента – СНиП №2.03.01-84 и №2.02.01-83;
- При обустройстве труб для газовых котлов используется СНиП №2-35-76;
- Для электрического котельного оборудования нужно следовать СНиП №11-01-03;
- Планируя создание бетонной дымовой трубы, необходимо отталкиваться от требования СНиП №2. 03.01-84;
- В случае изготовления дымовой трубы из стали конструкция должна соответствовать требованиям СП №53-101-98 и ГОСТ 23118-99.
Заключение
Установка дымовой трубы котельной должна сопровождаться очень тщательным и продуманным подходом к работе. Если все этапы создания дымовой трубы были выполнены правильно, то смонтированная конструкция сможет без малейших нареканий проработать весь срок эксплуатации.
Дымовая труба газовой котельной требования
Видимые нами с улицы, возвышающиеся над крышей дома, дымоходные трубы – это только какая-то маленькая часть всей сложной конструкции, которая отвечает за переработку продуктов сгорания и за отвод дыма из помещения. Какое топливо Вы будете использовать для отопительного оборудования не важно, оно в любом случае должно обязательно снабжаться специальной системой для выхода наружу продуктов сгорания. Очень важно иметь представление об устройстве дымоходной системы в Вашем доме, так как эти знания помогут Вам правильно и грамотно пользоваться газовым котлом.
Дымоход для газового котла обязан проектироваться в соответствии с требованиями норм СНиП II 35, и СНиП№2.04.05 «Конструкция дымовых и вентиляционных каналов».
Стоит помнить о том, что отвод переработанных продуктов сгорания от газовых котлов, от печей, и от других газовых бытовых приборов должен быть у каждого обязательно ОТДЕЛЬНЫЙ.
Дымоход для газовых котлов согласно СНиП
Во всех зданиях разрешается к одному дымовому каналу подключать не больше двух отопительных печей, водонагревателей, которые расположены на одном или возможно разных этажах дома. Но в этом случае обязательно должна соблюдаться дистанция в размере пол-метра друг от друга – на разных уровнях этажей дома, или на одном уровне — рассечка высотой 0,5метра.
Соблюдение сечения дымоходного канала также является важным пунктом на этапе проектирования самого дымохода. Окружность дымоходной трубы должна быть по размеру не меньше окружности патрубка газового котла. Сечение дымохода при подключении двух приборов к нему необходимо вычислять с учетом их одновременной работы.
Если Вы решили ставить кирпичный дымоход, то следует придерживаться ДБН-В.2.5-20-2001-«Газоснабжение» и использовать: морозостойкий кирпич (Мрз125) или глиняный кирпич, а также жаростойкий бетон в многоэтажках, и асбестовые трубы в небольших по высоте зданиях. Известно, что на сегодняшний день газовые котлы обладают высоким КПД – даже возможно 95%. При этом температура переработанных продуктов сгорания на выходе очень низкая, в результате чего образуется много конденсата. В свою очередь, образующийся конденсат, а точнее его химический состав, разрушает кирпичный дымоход. Исходя из выше сказанного, кирпичный дымоход следует обязательно гильзовать/футеровать.
Когда в кирпичный дымоход устанавливают однослойную трубу, изготовленную из нержавеющей, устойчивой к кислотам стали – процесс называют гильзовкой дымоходного канала . Благодаря данному способу установки дымохода намного быстрее происходит процесс прогревания дымоходного канала, по отношению к температуре конденсата. При сжигании газа образуется губительно действующий конденсат и кислая среда, а данная конструкция дымохода помогает защитить от негативного их воздействия.
В случае если Ваш дымоходный канал имеет нестандартные размеры или может просто по каким-то причинам кривой, то тогда можно прибегнуть к футеровке канала, т.е. использовать гибкий рукав.
Лучшей формой для любого дымоходного канала является форма цилиндра. На втором месте – овальная форма трубы, потом в форме квадрата. Т.к. продукты сгорания и дым, которые выдает газовый котел, поднимаются вверх в дымоход по спирали, то лучше использовать цилиндрическую форму трубы. Если будете использовать трубу в форме квадрата, то в таком случае в уголках трубы будет накапливаться грязь и ухудшится качество тяги.
Требования к дымоотводам согласно СНИП
- Дымоход для котла газового по СНиП должен быть вертикальным. Наклон дымохода допускается на 30 градусов и с отклоном в бок 1м, при этом необходимо соблюдать площадь сечения наклоняемых участков дымохода (она должна быть не меньше сечения вертикальных).
- Часть трубы, которая соединяет газовый котел с дымоходом, должна быть закреплена только вертикально. Длина этой части трубы должна быть больше полу-метра (если считать от нижней части дымоотводящего патрубка газового котла до горизонтального участка оси).
- Если высота потолка в помещении до 2,7м, то для газовых котлов, имеющих стабилизаторы тяги, допустимо уменьшение длины вертикальной части трубы до 0,25м, в случае если стабилизатор тяги отсутствует — до 0,15 м.
- В новых домах общая длина (суммарная) горизонтальных соединительных частей трубы дымохода должна иметь не больше 3 м, а в домах уже существующих — не больше 6 м.
- В сторону газ. устройства наклон трубы должен иметь 0,01 градус, не меньше.
- Поворотов на дымоходных трубах допускается не больше 3, при этом сам изгиб поворота должен иметь радиус закругления, не меньший за диаметр трубы.
- Ниже места подсоединения трубы от газ.котла к дымоходу должны размещаться сборник для конденсата и ревизия.
- Расстояние от соединительного участка трубы до потолка (либо стены) из несгораемого материала допускается не меньше 5 см. С использованием легкосгораемых материалов – не меньше 25см. Возможно сократить расстояние с 25 до 10 см, но только с использованием защиты (сталь+асбест, толщиной не меньше 3мм). Теплоизоляция должна выходить за габариты соединит. трубы на 15см с каждой стороны.
- Исключена должна быть вероятность провисания крепления соединительных труб и подвески. Каждое звено соединительных труб дымохода должно плотно соединяться друг с другом, без зазоров. Звенья должны входить одно в другое по направлению дымовых газов — не меньше чем на ½ (половину) диаметра дым. трубы. Также необходимо установить плотно соединительную трубу к дымовому каналу. Для того чтобы конец трубы не выступал за пределы стены канала используют ограничители – гофр или шайбу.
- В случае, если Вы подключаете сразу несколько приборов, которые не имеют стабилизаторов тяги, к общему одному дымоходу, то тогда на дымоходных трубах должны быть заслонки-шиберы (диаметр их отверстия не меньше 15мм).
- В заслонках, которые установлены на дымоходах газ. котлов, отверстия должны быть не меньше 50мм (в диаметре).
- Важен свободный и полный выброс отработанных продуктов сгорания в окружающую атмосферу.
- Для каждого отопительного устройства должен быть свой отдельный дымоход.
- В целях очистки от отработанных газов в каналах дымохода должны размещаться углубления, глубиной – 250 мм.

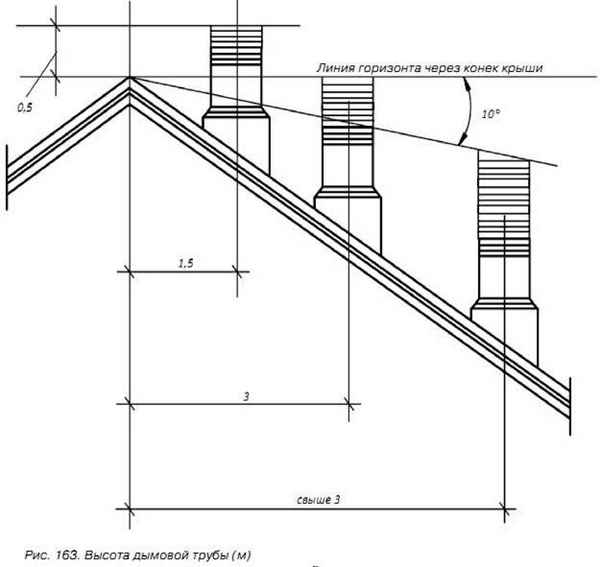

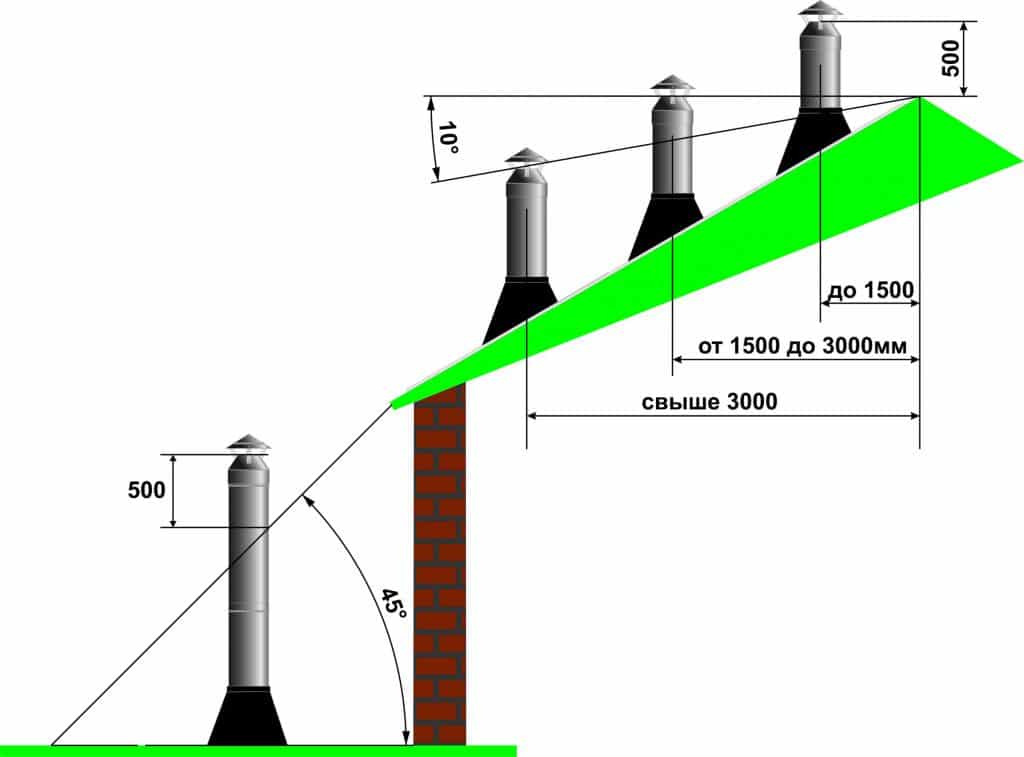

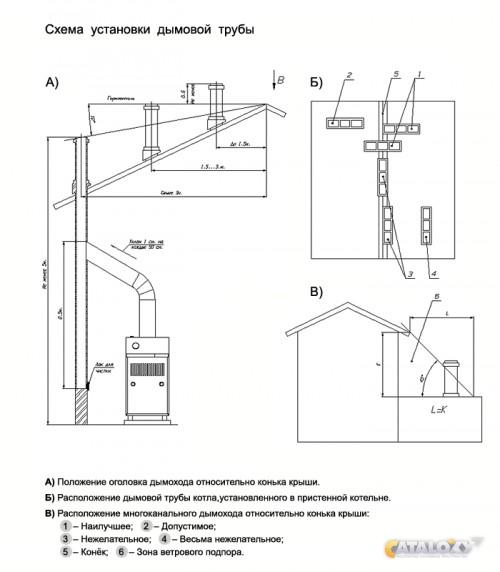

СНиП предусматривает следующие параметры высоты дымохода для газового котла:
Высота дымоходных труб газового котла относительно крыш должна быть:
— не меньше 500мм над коньком крыши или парапетом – если трубы находятся на расстоянии до 1,5м от этого конька, парапета;
— не ниже чем конек/парапет – в том случае, если дымовая труба размещена на расстоянии 1,5-3м от парапета/конька;
— не ниже границы, которая проведена от конька вниз под 10°-углом к горизонту – при размещении дымовой трубы от конька крыши, либо парапета, более 3м;
— не менее 1200мм над плоской крышей.
В любом случае высота дымоходной трубы над прикасаемой частью крыши (прилегаемой) должна составлять не меньше чем пол метра, а для зданий, где крыша совмещена (плоская) не меньше 2м.
Установка на дымоходах для газ.колонок/котлов, зонтов и прочих насадок не допустима (исключением лишь будет КОНУС, т.к. он считается как переход с трубы термо в трубу одностенную).
Дымоходы в стенах и вентиляционные каналы разрешается совмещать. Но необходимо соблюдать их разделение по всей высоте специальными ограждениями, толщина которых должна быть не меньше 120мм. Высоту вытяжных вентиляц.каналов, размещенных вблизи с дымоходами, нужно принимать равной высоте самих дымоходов.
Вывод отработанных продуктов сгорания разрешается по стальным дымоходным трубам с: промышленных предприятий, которые используют газовые приборы, а также с котельных, ЖКХ. Разрешается: вывод в атмосферу продуктов от сгорания через наружные стены газифицируемых помещений без вертикального канала от отопит-газового оборудования с герметической камерой сгорания. Допустим отвод продукта сгорания проводить через кровлю здания в дымовой вертикальный канал.
Протяженность горизонтального участка дым.канала от отопительного устройства с герметичн.камерой сгорания при его проходе через наружные стены принимается не более чем 3м.
Основные правила установки дымохода
- Установку газового котла следует проводить только когда соблюдаются все правила установки дымохода.
- Необходимо соблюдать правильность подбора параметров дымохода, от которых зависит и дальнейшая работа газового котла.
- Важно, чтобы все монтажные работы выполняли высококвалифицированные работники, соблюдая при этом все правила пожарной безопасности.
- Необходимо следовать всем рекомендациям производителя.
- Необходимо выбирать диаметр дымоходного канала такого же диаметра, как у самого устройства или возможно немного больше.
- Воздушный поток в дымоходном канале должен иметь скорость 10-25 метров в секунду (НПБ-98).
Запрещено:
- Выполнять каналы из неплотных, пористых, шлакобетонных и других материалов;
- Проводить прокладку дымоотводящих труб от печей/приборов через жилые комнаты;
- Устанавливать шибер при присоединении приборов, имеющих стабилизаторы тяги, к самому дымоходу;
- Устанавливать выход дым.канала через наружные стены:
— в подъезды, переходы крытые, арки;
— в закрытые балконы, эркеры, лоджии;
— в зданиях-памятниках, без разрешения спец.ведомства, которыми они охраняются;
— через стены зданий, выходящих на улицы/площади, имеющие градостроительную, историко-архитектурную ценность;
— в зданиях, в которых запрещена установка газ.приборов согласно ДБН№В.2.2-9, СНиП№2.08.01, СНиП№2.04.05.
Отверстия дым.каналов на наружной стене зданий при выходе продуктов сгорания от отопительного устройства через наружную стенку без вертикальн. канала, следует размещать согласно с инструкцией по монтажу газ. оборудования изготовителя, но на расстоянии, не менее, указанных в следующей таблице:Проверка дымоходных труб должна происходить не меньше двух раз за отопительный сезон и обязательно высококвалифицированными работниками. Также ими должно проводиться и обследование самих дымоходов.
Дымоход для газового котла по СНиП работать будет всегда качественно и самое главное с учетом всех законодательных норм!
Ростехнадзор разъясняет: Дымовые трубы
Вопрос от 20.01.2017:
«Правила безопасности при эксплуатации дымовых и вентиляционных промышленных труб ПБ 03-445-02» отменены приказом Ростехнадзора от 01.07.2014 г. № 287. Остались в силе только МЕТОДИЧЕСКИЕ УКАЗАНИЯ ПО ОБСЛЕДОВАНИЮ ДЫМОВЫХ И ВЕНТИЛЯЦИОННЫХ ПРОМЫШЛЕННЫХ ТРУБ РД 03-610-03. По каким правилам аттестовывать персонал, отвечающий за эксплуатацию дымовых и вентиляционных промышленных труб на предприятии?
Ответ: Специалистами межрегионального отдела государственного строительного надзора, надзора за подъемными сооружениями и котлонадзора подготовлен ответ по данному вопросу.
В настоящее время требования промышленной безопасности к дымовым трубам нормативными правовыми актами не установлены, поэтому основания для проведения аттестации персонала, отвечающего за эксплуатацию дымовых и вентиляционных промышленных труб на предприятии, отсутствуют.
Вопрос:
Является ли дымовая труба котельной, неотъемлемой частью тепловой установки?
Ответ: Согласно «Правил технической эксплуатации тепловых энергоустановок», утвержденные приказом Министерства энергетики Российской Федерации от 24 марта 2003 года N 115», тепловая энергоустановка — энергоустановка, предназначенная для производства или преобразования, передачи, накопления, распределения или потребления тепловой энергии и теплоносителя.
Дымовая труба тепловой энергоустановки является отдельным производственным сооружением, которое эксплуатируется и обслуживается согласно п. 3 настоящих правил.
Вопрос:
Является ли дымовая труба отдельным опасным производственным объектом?
Согласно федеральному закону от 21 июля 1997 г. N 116-ФЗ «О промышленной безопасности опасных производственных объектов», опасными производственными объектами в соответствии с настоящим Федеральным законом являются предприятия или их цехи, участки, площадки, а также иные производственные объекты, указанные в приложении 1 к настоящему Федеральному закону.
Опасные производственные объекты подлежат регистрации в государственном реестре опасных производственных объектов. Требованиями к ведению государственного реестра опасных производственных объектов в части присвоения наименований опасным производственным объектам для целей регистрации в государственном реестре опасных производственных объектов (утв. Приказом Ростехнадзора от 7 апреля 2011 года N 168) не предусмотрено выделение в отдельный опасный производственный объект отдельно стоящей дымовой трубы.
Прошу подтвердить, что отдельно стоящие дымовые трубы не могут являться отдельными опасными производственными объектами, а могут являться только сооружениями, предназначенными для осуществления технологических процессов, в составе опасных производственных объектов, таких как Сеть газопотребления.
Ответ 1: Федеральная служба по экологическому, технологическому и атомном> надзору рассмотрела Ваше обращение в Общественную приемную Ростехнадзора и сообщает следующее.
Нормативными правовыми актами в области промышленной безопасности, не установлено требований к дымовым трубам и порядку их идентификации.
Требования к дымовым промышленным трубам, а также к процессу их эксплуатации установлены Градостроительным кодексом Российской Федерации и Федеральным законом от 30.12.2009 № 384-ФЗ «Технический регламент о безопасности зданий и сооружений», согласно которым дымовые трубы являются инженерным сооружением, а не объектом капитального строительства и в связи с этим не могут быть идентифицированы в качестве отдельно стоящего опасного производственного объекта в соответствии с приказом Ростехнадзора от 07.04.2011 № 168.
Ответ 2: Правовое управление Федеральной службы по экологическому, технологическому и атомному надзору рассмотрело Ваше обращение, поступившее по информационным системам общего пользования, и сообщает.
Пунктом 1 статьи 2 Федерального закона от 21.07.1997 № 116-ФЗ «О промышленной безопасности» (далее — Федеральный закон № 116-ФЗ) опасными производственными объектами в соответствии с настоящим Федеральным законом являются предприятия или их цехи, участки, площадки, а также иные производственные объекты, указанные в Приложении 1 к Федеральному закону № 116-ФЗ.
В соответствии с пунктом 1 Приложения 1 Федерального закона № 116-ФЗ к категории опасных производственных объектов относятся объекты, на которых получаются, используются, перерабатываются, образуются, хранятся, транспортируются, уничтожаются в указанных в приложении 2 к указанному Федеральному закону количествах опасные вещества.
Согласно подпункту 10 статьи 1 Градостроительного кодекса Российской Федерации объект капитального строительства — здание, строение, сооружение, объекты, строительство которых не завершено (далее — объекты незавершенного строительства), за исключением временных построек, киосков, навесов и других подобных построек.
Поскольку дымовые и вентиляционные трубы являются составной частью объекта капитального строительства, требования к их проектированию и эксплуатации устанавливаются Градостроительным законодательством, а также Федеральным законом от 30.12.2009 № 384-ФЗ «Технический регламент о безопасности зданий и сооружений».
На основании изложенного, отдельно стоящая дымовая труба не является опасным производственным объектом.
Вопрос от 23.03.2018:
Нормативными правовыми актами в области промышленной безопасности не установлено требований к дымовым трубам, требований о проведении их экспертизы промышленной безопасности, а также порядок их регистрации в Ростехнадзоре. В соответствии с какими нормативными правовыми актами в области промышленной безопасности определена методика идентификации дымовых труб по признакам опасности ОПО при регистрации их в государственном реестре опасных производственных объектов?
Ответ: В соответствии с «Техническим регламентом о безопасности зданий и сооружений» от 30.12.2009 г. № 384-ФЗ, сооружение — результат строительства, представляющий собой объемную, плоскостную или линейную строительную систему, имеющую наземную, надземную и (или) подземную части, состоящую из несущих, а в отдельных случаях и ограждающих строительных конструкций и предназначенную для выполнения производственных процессов различного вида, хранения продукции, временного пребывания людей, перемещения людей и грузов.
В соответствии с разделом 13 Приказа Ростехнадзора от 25 ноября 2016 г. № 495 «Об утверждении требований к регистрации объектов в государственном реестре опасных производственных объектов и ведению государственного реестра опасных производственных объектов», идентификация опасных производственных объектов должна осуществляться эксплуатирующей организацией по признаку «технологический процесс по получению, транспортированию, использованию расплава черных и цветных металлов, сплавов на основе этих расплавов», а в случае отсутствия признака учитывать по признаку опасности, связанному с обращением опасного вещества. Технологический процесс, включает в себя: подготовку шихты, материалов и ковшевого хозяйства, подводку и потребление горючих газов, а также их смесей, непосредственное получение расплава, транспортировку и обработку расплава и шлака, разливку металла, отвод и очищение технологических газов.
Дымовые трубы, должны идентифицироваться в составе опасного производственного объекта, как сооружения осуществляющие отвод и очищение технологических газов.
Разделы сайта, связанные с этой новостью:
Последовательность событий и новостей по этой теме
(перемещение по новостям, связанным друг с другом)
СНиП: как оборудовать и эксплуатировать дымоходы
Чтобы обеспечить нормальную, бесперебойную работу котла, необходима своевременная очистка дымохода и газовых каналов. Причем, периодичность обслуживания регулируется нормативными документами – снип на дымоходы для газовых котлов.
Пожарные требования
Согласно СНИП, дымоход и каналы вентиляционные должны проверяться и производиться чистка:
- Перед началом отопительного сезона — дымоходы, в которых котлы и нагревательные приборы работают сезонно.
- Не менее одного раза в квартал — комбинированные и кирпичные дымоходы.
- Не менее 1-го раза в год — асбестоцементные дымоходы и каналы, гончарные, сделанные из жаростойкого бетона.
Первичная проверка дымоходов газовых котлов должна коснуться таких моментов:
- правильность использования материалов, проводят согласно требованиям ДБН В. 2.5–20;
- наличие засорений каналов;
- проверка перегородок, которые служат защитой горючим конструкциям;
- насколько отделены вентиляционные и дымовые каналы;
- насколько исправен и правильно расположен оголовок;
- проверка наличия нормальной тяги, этот параметр зависит от правильности постройки, в частности, влияние оказывает высота и сечение трубы (см. Как улучшить тягу).
Повторно производится проверка вентиляции и дымоходов на наличие засорений, их разделения и плотности, проверяется тяга:
- Проверка в первый раз и после ремонта вентиляций и дымоходов проводятся специалистами спец. организации при участии эксплуатационной организации. Полученные результаты вписываются в акт.
- В случае признания вентиляционных каналов и дымоходов газовых котлов негодными и не подлежащими эксплуатации, проверяющий обязан предупредить в письменной форме хозяина об опасности использования газовых приборов.
- Дымоход СНИП в частных домах позволяет владельцам прочищать вентиляционные каналы и дымоходы при наличии документа о прохождении инструктажа.
- Перед началом ремонта вентиляционных проходов и дымоходов газовых котлов эксплуатационная организация, которая является владельцем многоквартирного дома, обязана предупредить жильцов о начале ведения работ. После окончания ремонта все дымоходы и вентиляционные каналы следует подвергнуть проверке.
Требования для помещений при размещении в них газовых приборов
Дымоход должен отвечать установленным нормам!
- СНиП 31-01-2003 — о многоквартирных жилых домах;
- СНиП 41-01-2003 — изложено все о кондиционировании, вентиляции и отоплении;
- СНиП 42-01-2002 — инструкции о газораспределительных системах;
- СП 31-106-2002 — расскажет о создании проекта и строительстве одноквартирных домов, используемых для проживания;
- СП 42-101-2003 — о строительстве и проектировании систем газораспределения из труб различных вводов.
О чем говорит буква закона:
- Помещение, в котором будет размещен газовый водонагреватель и предусмотрен дымоход газового котла для отвода сгораемых продуктов, должно соответствовать определенным требованиям, регламентируется не только площадь, но и высотка потолков. Так, высота потолков должна быть не меньше 2-х метров. Объем площадей не меньше 7,5 м³ для установки одного прибора, и не меньше 13,5 м³ для двух агрегатов.
- В помещении также должен быть оборудован вентиляционный канал. Следует предусмотреть в нижней части двери или стены решетку или проход между полом и дверью, где живое сечение должно быть не меньше 0,02 м².
- Внимание: Недопустимо выводить дым в канал вентиляционный. На дымовых каналах запрещается устанавливать вентиляционные решетки.
- В помещениях, имеющих стандартную вытяжку, компенсировать удаляемый воздух требуется за счет проникновения его снаружи помещения, а также за счет замещения из остальных площадей этой квартиры.
- Внимание: При герметичной установке окон в помещении возможно отключение колонки из-за непостоянного поступления воздуха. Это связано с автоматикой самой колонки.
- В ванной комнате и подсобных помещениях двери должны открываться наружу.
- В помещении ванной комнаты установка розеток и выключателей категорически запрещается.
Требования, предъявляемые к дымоходам
- Установка газового и другого обогревающего оборудования должна происходить, согласно правилам установки дымохода.
- Должен соблюдаться правильный подбор параметров дымохода (высота, сечение), который должен отвечать требованиям установленного теплогенерирующего оборудования, ведь от этого будет зависеть его работа.
- Монтажные работы должны производиться специалистами с соблюдением всех требований пожарной безопасности и согласно нормативной документации (см. Установка дымоходов).
Требования к дымоходам
Общие правила
В зависимости от условий использования дымоходы могут иметь различную конструкцию. От качества изготовления дымохода и материала зависит его бесперебойная работа и эффективность.
Их монтаж производится, согласно требованиям, изложенным в ДБН В.2.5-20-2001 и СНиП 2.04.05–91.
Неправильная конструкция и использование, ненадлежащее присоединение к тепловому оборудованию может привести к неправильной работе и аварии.
Это руководство описывает принципы эксплуатации и монтажа дымоходов, излагает требования пожарной безопасности, которые отображены в документации.
- СНиП 41-01-2003 — «Кондиционирование, вентиляция, отопление»;
- НПБ 252–98 — «Теплогенерирующие аппараты, которые работают на разных видах топлива. Методика испытаний»;
- ГОСТ 9817–95 — «Бытовые аппараты, которые работают на различных видах топлива. Технические условия»;
- ВДПО — «Правила производственных работ, ремонта дымовых каналов и печей».
СНИП дымоходы должны соответствовать в полном объеме. После ввода в эксплуатацию дымохода выдается акт проверки дымоходов.
Правила монтажа гласят:
- Необходим полный и свободный вывод отработанных газов в атмосферу, тягу обеспечивает правильно подобранная высота и сечение трубы (п.5.1.1.ВДПО).
- Каждому тепловому прибору должен соответствовать отдельный дымоход (п.3.70.СНиП-91).
- Диаметр дымохода должен быть не меньше выхода трубы теплового агрегата (3.71.СНиП-91).
- Толщина металлических труб должна быть не ниже 0,5 мм. Изготовлены они должны быть из легированной специальной стали с повышенной коррозийной стойкостью (ГОСТ).
- Для очистки продуктов сгорания в дымовых каналах должны быть предусмотрены карманы, глубина 250 мм. — (п.3.74 СНиП-91 и п.5.1.1.ВДПО).
- Каналы дымовые не могут иметь больше 3-х поворотов, и радиус их закругления не может быть меньше диаметра трубы — (4.2.17.ВДПО).
- Дымовая труба не может быть ниже 5-ти метров в высоту (п.3.73.СНиП-91). Такая высота обеспечивает нужную тягу и дает требуемое разрешение. При этом высота вытяжных вентиляционных каналов, которые располагаются рядом с дымовой трубой, должна быть равной высоте труб (5.1.14.ВДПО).

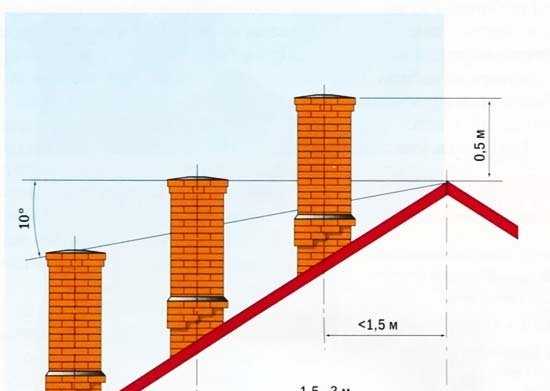

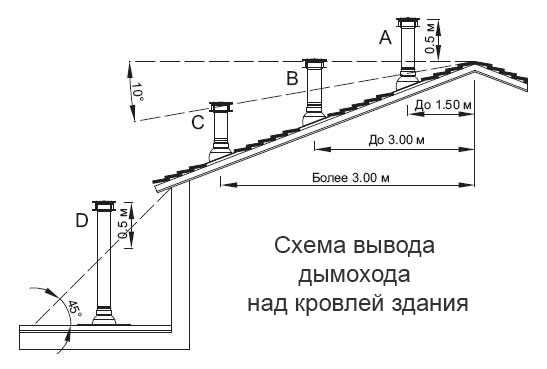

- Над крышей возвышение дымовых труб следует делать (п.3.73.СНиП-91):
- до 500 мм, если кровля плоская;
- до 500 мм выше парапета или кровли, если трубы расположены менее 1,5 м до парапета или конька;
- не менее оси конька или парапета, если дымовая труба расположена на 1,5 — 3 метра от парапета или конька.

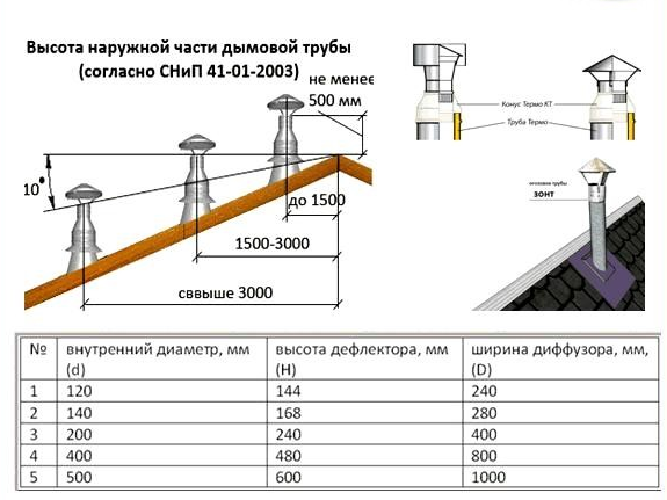

Высота трубы над кровлей
Правила устройства дымоходов говорят, что размещение дымовых каналов разрешено внутри стен, изготовленных из негорючих материалов. Если такие стены отсутствуют, требуется использовать коронные и насадные трубы (п.3.69.СНиП-91).
Подлежат теплоизоляции участки дымохода, проходящие через неотапливаемые помещения и с наружной стороны строения, чтобы не происходила конденсация тепловых паров и газа топочного во внутренней части дымохода (4. 2.16.ВДПО).
Согласно требованиям ВДПО и СНиП-91, разрешено размещение таких вариантов дымоходов:
- При модульные системе дымоходов запрещается:
- Растапливание горючими жидкостями.
- Растапливание дровами, превышающими размер самой топки.
- Сушка одежды, обуви и других предметов на деталях дымоходов.
- Удаление сажи с помощью выжигания.
- Запрещена эксплуатация агрегата методом, который не указывается в руководстве.
- Заливка водой огня в топке.
- Применять хлор для его соединений.
Проверка дымоходов квалифицированным специалистом должна производиться не менее двух раз в течение отопительного периода. Для уверенности в работе теплового агрегата следует проводить обследование дымоходов, и это должны делать специалисты.
- Когда к дымоходу присоединяется два котла, сечение трубы определяется при их совместной работе ДБН В.2.5-20-2001 (Приложение Ж, Пункт № 6). Размеры дымоходов определяются путем расчета, который обозначен в технической документации.
- Газовые приборы не бытового назначения (пищеварительные котлы, оборудование ресторанов) разрешено подключать к общим дымоходам.
- Разрешается монтаж дымоотводящих труб с выходом через одну, при этом должен быть произведен дополнительный расчет сечения трубы.
- Выброс отработанных газов для нескольких приборов допускается. Расчет должен производиться на разных уровнях, согласно ДБН В.2.5-20-2001 (Приложение Ж, Пункт № 3).
- Сечение и высота дымохода определяется с учетом работы всех приборов одновременно, ДБН В.2.5-20-2001.
Сделанные, согласно СНИП, дымоходы, работают качественно и не противоречат законодательным нормам.
Соединения труб
При монтаже требуется применение сварки. Контроль качества сварочных работ регламентирован в СНиП 3.05. 03.85 5.
Сварка труб отопления
- Присоединять газовые водонагреватели и иные газовые приборы к дымоходу требуется трубами, которые изготовляются с применением кровельной стали.
- Длина соединенных труб не должна превышать 3-х метров в новых зданиях и более 6-ти метров в уже существующих.
- Уклон трубы по отношению к прибору должен составлять не менее 0,01.
- На трубах, отводящих дым, допускается не более 3-х изгибов, радиус не должен быть меньше диаметра трубы.
- Соединение труб должно быть плотным, вхождение одной трубы в другую должно быть не меньше половины диаметра трубы.
- Если трубы изготовлены из черного железа, они требуют покраски огнестойким лаком.
Внимание: Если вышеперечисленные требования нарушаются, водонагреватели подлежат отключению от газоснабжения.
Оценка статьи:
Загрузка…
Adblock
detector
Дымовые трубы для котельных изготовление и монтаж в СПб
Согласно строгим экологическим стандартам, при строительстве котельных установок, дымовые трубы для них должны способствовать рассеянию продуктов сгорания в воздухе. Этот норматив действует для любых видов топлива и продуктов горения, от углекислого газа до окисей азота.
Ещё одно требование заключается в обеспечении качественной тяги дымоходов, так как она жизненно необходима для стабильного функционирования отопительных агрегатов. Внутренние стенки дымовых труб должны быть безукоризненно гладкими и ровными, чтобы на них не оседала копоть и сажа. Скопление твёрдых остатков приводит к постепенному засорению газохода, из-за чего нарушается нормальный режим работы отопительной системы и резко возрастает риск её неисправности.
Требования к дымовым трубам котельных
- Дымоход, установленный в котельной, должен быть оборудован теплоизолирующим слоем достаточной толщины, чтобы избежать оседания на стенках трубы едкого кислотного конденсата.
- Диаметр дымохода должен быть достаточно большим, чтобы обеспечивать выведение газов при максимальной подаче топлива на горелки.
- Необходимо выбрать наиболее надёжный материал для изготовления дымохода, основными качествами которого являются высокая коррозионная стойкость, устойчивость к жару внутренней стенки и стойкость к промерзанию наружной стенки.
Высота верхнего среза дымовыводящей трубы должна не менее чем на пять метров возвышаться над коньком крыши любого здания, расположенного на расстоянии до 25 метров от котельной или топочной – таково требование российских СНиП. Однако на практике высота зависит, скорее, от зольности и сернистости топлива, используемого в котельной, и от объёмов его сжигания. Чем выше в топливе содержание серы и минеральных компонентов, чем выше производительность топки – тем более высокой должна быть дымовая труба.
За десятилетия эксплуатации был выработан стандарт соотношения высоты трубы и её сечения, в зависимости от материала, используемого для её возведения.
- При возведении трубы из кирпича её сечение варьирует в пределах от 0,6 м до 3 м, а высота – от 30 м до 70 м.
- При изготовлении трубы из стали толщиной 3-15 мм сечение выбирают в пределах от 0,4 м до 1 м, а высоту – от 30 м до 40 м.
Диаметр трубы, предназначенной для котельной на крупном объекте промышленности, может достигать даже 10 м, а её высота – 300 м. Трубы, высотой не достигающие 30 м, можно устанавливать только на небольших котельных, сжигающих в течение суток не более 5 тонн топлива высокой зольности. Следует учесть, что при высоком содержании серы в топливе срок службы трубы будет очень небольшим – не выше 5-7 лет.
Компания «Промдым» изготавливает дымовые трубы и комплектующие для котельных в строгом соответствии с перечисленными требованиями. Наши изделия полностью отвечают параметрам, закреплённым в российских нормативных документах.
Производство дымоходов в компании «Промдым»
Наша компания, изготавливает и доставляет на объекты качественные промышленные дымоходы. Вашему предприятию необходим дымоход для котельной? Закажите его у нас. Эффективная модульная конструкция обеспечивает быстрый и простой монтаж. Мы изготавливаем сэндвич-дымоходы и коаксиальные трубы из нержавейки. В соответствии с пожеланиями заказчиков специалисты «Промдыма» выполняют монтаж дымовых труб на объекте.
В настоящее время кирпичные дымовые трубы практически повсеместно выходят из употребления, и их место занимают дымоходы из нержавеющей стали. Выигрыш такой замены очевиден.
Преимущества металлических дымоходов для котельных
Дымоходы из листового металла обладают множеством преимуществ по сравнению с устаревшими кирпичными трубами:
- лёгкость изготовления и монтажа;
- эффективность дымоотведения, что приводит к повышению КПД всей отопительной системы;
- существенно меньший вес по сравнению с кирпичом, благодаря чему отпадает необходимость в добавочном упрочнении фундамента;
- высокая прочность и устойчивостью к ветровым деформациям;
- высокая антикоррозионная стойкость;
- длительный эксплуатационный период;
- круглое сечение и гладкие стенки, благодаря чему дым выводится более эффективно, чем через кирпичную трубу.
Грамотный выбор материала для изготовления, учитывает особенности условий её использования, позволяет обеспечить практически неограниченный срок эксплуатации газоотвода. Немаловажная особенность: в трубах круглого сечения практически не возникает завихрений газов, которые могут понижать тягу и препятствовать стабильному отведению продуктов горения.
Промышленные дымоходы для котельных компании «Промдым»
- Изготовление из оцинкованной стали либо из нержавейки марок AISI 409, AISI 304, AISI 321, AISI 316, AISI 310.
- Сталь толщиной 2 мм, 1,5 мм, 1 мм, 0,8 мм, 0,5 мм.
- Теплоизоляция толщиной 100 мм, 50 мм, 25 мм.
Разновидности труб для котельных
Наша компания изготавливает для промышленных котельных дымоходы в разных вариантах конструкции. Обратитесь к нашим менеджерам-консультантам, чтобы получить квалифицированную помощь в выборе оптимальной разновидности дымоотводящей трубы. Наш каталог предлагает несколько видов модульных дымовых труб, различающихся способом установки.

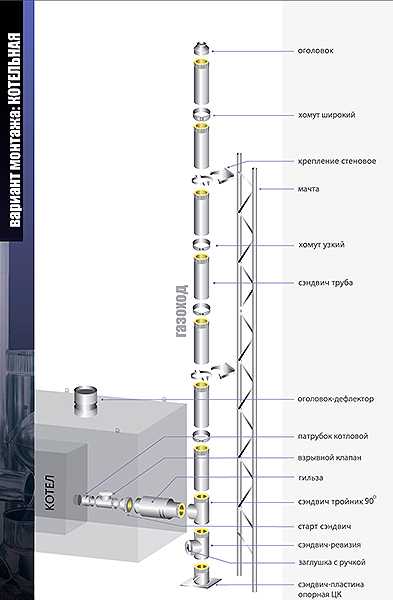

На ферме
Дымовая труба закрепляется на металлической ферме с трёх либо четырёх сторон. Такой способ предназначена для наружной установки. Возможен монтаж нескольких дымовыводящих труб в одной ферме, благодаря чему достигается существенная экономия металла. Оптимальный диаметр трубы на ферме составляет 300-400 мм при высоте от 8 до 30 метров. Дымовые трубы на фермных конструкциях могут устанавливаться в регионах с повышенной сейсмической активностью и на болотистых нестабильных почвах.
На растяжках

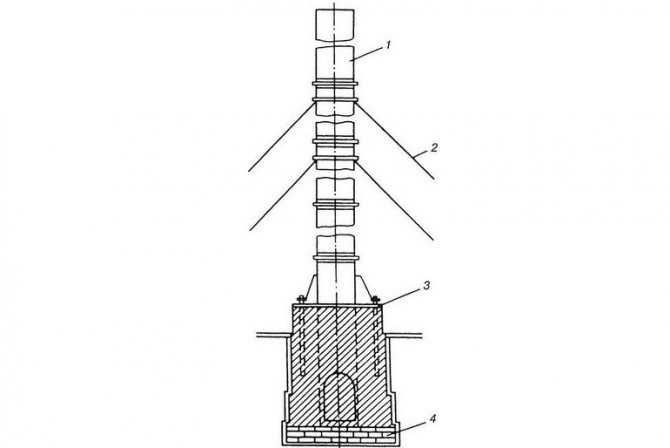

Стальная труба закрепляется несколькими поясами растяжек в виде металлических тросов, число которых определяется высотой трубы и её диаметром. Основание трубы закрепляется в специальной корзине из анкеров, стационарно забетонированных в фундаментную конструкцию. Диаметр трубы выбирается в пределах от 300 мм до 1200 мм, высота – не ниже 12 м, но не выше 45 м. Конструкция оптимальна для сейсмически активных регионов.
Пристенные
Труба, закреплённая на фасаде здания возле стены, считается наиболее устойчивым вариантом конструкции. Закрепление на фасаде выполняется при помощи анкеров, заложенных в массив стены, на которые надеты хомуты с эластичными виброгасящими прокладками. Как правило, фасадная труба всегда хорошо утеплена: дымоотводящая труба обложена теплоизолирующим негорючим материалом, поверх которого собрана наружная стальная обшивка. Преимущество фасадной трубы заключается в возможности периодической прочистки нижней части от скопления конденсата и сажи.
Расчёт параметров дымовой трубы
Характеристики дымоотводящей трубы должны в точности соответствовать эксплуатационным параметрам котла. Только при этом условии она будет обеспечивать надёжную работу отопительной системы в течение многих лет. Безопасность эксплуатации заложена в требованиях государственных стандартов и нормативных требований. Исходя из перечисленного, наши сотрудники выполняют расчёт дымовой трубы, основываясь на:
- тепловой мощности котельной установки;
- типе используемого топлива;
- особенностях климата в местности, где расположена котельная;
- состоянии грунтов, на которых возведена котельная;
- превалирующих и максимально возможных ветровых нагрузках;
- скорости вывода угарных газов по трубе;
- основных характеристик естественной тяги для трубы.
Произведя расчёты, на основании полученных результатов наши сотрудники предлагают наиболее рациональную для данного случая конструкцию, её высоту, диаметр, количество газовых ходов и т. д.
Особенности изготовления дымовых труб
Для дымоотводящих труб промышленного назначения используются материалы надлежащего качества, характеристики которых отвечают расчётным показателям. Это оцинкованная листовая сталь либо нержавеющая сталь. В качестве утеплителя устанавливается базальтовая или стеклянная вата. Для закупки материалов мы обращаемся к проверенным поставщикам, которые в течение многих лет обеспечивают нас металлом, утеплителем и другими материалами.
На производственном участке трудятся квалифицированные инженеры и рабочие специалисты с многолетним опытом. Производственные мощности завода «Промдым» оснащены современным оборудованием, которое обеспечивает высокий уровень качества и стабильную работу нашего предприятия.
В соответствии с проектными чертежами, из металлопрофиля нарезается необходимое количество заготовок.
При помощи кондукторов для закрепления базовых узлов сборки размещаются основные детали, после чего сборочные узлы закрепляются сварочным аппаратом.
Конструкция проходит проверку, устраняются изгибы и деформации, не соответствующие проекту. По окончании контроля выполняется окончательная сборка изделия при помощи сварки.
Финишный контроль качества необходим, чтобы удостовериться в надёжности конструкции и соответствии проектной документации. Затем модули трубы отгружают и транспортируют на объект заказчика. Без прохождения контроля оформление транспортных документов и погрузка изделия невозможны.
Порядок выполнения заказа
- На основании полученных от вас характеристик котельной мы выполняем предварительный расчёт стоимости трубы.
- Согласовываем цену, оформляем договор на выполнение работ.
- Изготавливаем дымоходы промышленного назначения по утверждённым чертежам. Материалы и технологии, которые мы используем на производстве, полностью отвечают требованиям госстандарта. Как результат – мы выпускаем надёжную продукцию, которая эксплуатируется в течение многих десятилетий.
- Готовые дымоходы доставляем заказчику. Мы выполняем заказы для теплогенерирующих предприятий во всех регионах России.
Звоните по телефону 8 (499) 348-28-06, чтобы получить больше информации, обсудить условия поставки и оформить заказ.
требования стандартов и практические рекомендации
Такая вещь, как высота дымовой трубы для котельной, является важным параметром для её правильной работы.
В зависимости от типа применяемого оборудования, труба может быть различного типа и разной конструкции.
Как правильно рассчитать высоту дымовой трубы и выбрать подходящую для неё конструкцию, какая должна быть труба для обычной печки на дровах или угле – пойдёт речь в данной статье.
Содержание:
- 1 Основные факторы, которые влияют на высоту дымовой трубы
- 2 Требования для котельных
- 3 Дымовые трубы из кирпича. Достоинства и недостатки
- 4 Дымовые трубы из металла. Достоинства и недостатки
Основные факторы, которые влияют на высоту дымовой трубы
Из кирпичной трубы идет дым
Из множества факторов, которые влияют на высоту дымовой трубы, можно выделить четыре основных – сила тяги, пропускная способность, пожарная безопасность и экологическая безопасность.
Разумеется, этих факторов больше.
Если производится расчёт высоты дымовой трубы для мощной котельной, учитывается роза ветров, расположение близлежащих построек, детских садов, школ, требуемая сила тяги, которая необходима для работы оборудования данной мощности, возможность применения естественной или искусственной тяги, и многое другое.
Экологические требования достаточно сложно отследить для небольших котлов и печек. Дело в том, что из-за малой мощности все они имеют крайне низкое влияние на экологическое состояние окружающей местности.
Современный автомобиль гораздо опаснее в этом плане. Тем не менее, выполняя расчёт высоты дымовой трубы для печки, следует учитывать и экологический и эстетический фактор.
Заключается он в неприятном запахе дыма, который производит печка, работающая на угле и мазуте. Уголь очень популярное топливо в деревнях и на дачах, так как дрова слишком дороги, переоборудовать отопление на газ накладно, а для угля нужно лишь минимальное усовершенствование топки дровяной печи.
Однако запах дыма от угля не очень приятный, едкий, и не всем нравится. От мазута запах ещё хуже.
Поэтому, если строите печку или котёл для угля или мазута, следует делать трубу повыше, чтобы избежать неприятного запаха дыма.
Желательно прибавить к минимальной высоте трубы для дровяной печи где-то полтора-два метра, это даст отход дыма в сторону от построек на 50-100 метров.
А вот для газовых котлов всё намного лучше. Продукты горения газа не имеют запаха, и экологически безопасны – в процессе горения образуется углекислый газ и водяные пары.
Конечно, углекислый газ будет опасен при скоплении внутри помещения, однако, если котёл работает правильно, дым будет выводиться наружу, и никакой опасности представлять не будет.
Требования для котельных
Дымоходы для котельной
Для котлов мощностью более 30 киловатт требуется рассчитывать и проектировать отдельную дымовую трубу.
Обычно это делается, исходя из паспорта котла.
Там указана величина силы тяги.
Чтобы обеспечить эту тягу, делают расчёт высоты трубы.
При расчёте высоты трубы для котельных вначале считают, какое давление нужно на вытяжке для нормальной работы котла.
Затем определяют высоту дымовой трубы, исходя из того, что при перепаде высоты на каждые 10 метров давление тяги создаётся около 10 Па.
Обычно отопление небольшого жилого дома высотой 9 этажей бывает достаточно небольшой отдельно стоящей котельной в вагончике, поставленной возле этого дома, и трубы, прикреплённой к этому дому снаружи по всей его длине, немного превосходящей высоту дома.
Это почти единственный случай, когда применяют трубы с естественной тягой – труба ненесущая, крепится снаружи к несущей конструкции достаточно большой высоты, и мощность котла небольшая.
В подавляющем большинстве случаев устанавливают оборудование для искусственной тяги котла, так как для естественной тяги потребуется труба очень большой высоты, и если она будет самонесущей – может обойтись в несколько раз дороже, чем сама котельная.
При расчёте высоты трубы для котельных с естественной тягой определяющим фактором является величина рассеивания. Для газового оборудования она небольшая – уже на расстоянии около 3 метров от выхода трубы будет нормальная концентрация продуктов горения газа в воздухе.
Поэтому для мощных котлов с искусственной тягой обычно минимальная высота трубы – 3 метра над уровнем крыш. В любом случае, трубу для мощной котельной лучше доверить проектировать профессионалам, иначе есть риск, что её не примет Ростехнадзор.
Дымовые трубы из кирпича. Достоинства и недостатки
Самое главное достоинство дымовой трубы из кирпича – это её долговечность. Кирпичная труба будет служить больше, чем любой из её аналогов.
Даже если котёл или печка будут работать в аварийном режиме, и догорание газов будет происходить в трубе, это практически никак не будет вредить состоянию трубы – кирпич достаточно тугоплавкий материал.
Второе достоинство кирпичной трубы – её можно гармонично вписать в интерьер. Кирпичную трубу можно пропустить от котла в подвале через все комнаты двух-трёхэтажного дома.
Дизайн печной кирпичной трубы
Снаружи её можно будет оштукатурить и отделать в том же стиле, что и интерьер комнат.
Чего не скажешь о металлической трубе – она будет смотреться достаточно неуместно в большинстве интерьеров.
Она не допускает какой-то внешней отделки из-за противопожарных требований и требований к возможности частой замены трубы.
Чистить кирпичные трубы также очень легко.
Вы можете использовать приспособления любой конфигурации, ёршики и чистки.
Они вряд ли смогут повредить кирпичные дымовые каналы.
Также очень удобно делать многоканальные трубы из кирпича на несколько колонок, котлов или печей малой мощности – чем больше число каналов в такой трубе, тем выгоднее будет строить трубу из кирпича.
Недостаток кирпичной трубы – достаточно высокая стоимость, большая масса. Из-за большой массы даже для трубы одноэтажного дома вам потребуется полноценный фундамент.
Если печь, на которой стоит труба, выполнена из кирпича, можно поставить трубу сверху на печь. Если же печь металлическая, потребуется строить кирпичную трубу отдельно, на отдельном фундаменте, и сбоку в эту трубу делать вывод дымохода из металлической печки. То же самое можно сказать и о газовых котлах.
Ещё один недостаток – часто приходится делать дымоход большего размера, чем это нужно. Связано это с тем, что площадь дымохода из кирпича квадратного сечения, которые применяются в большинстве частных домов, должна быть кратна полкирпича.
Это около 150 квадратных сантиметров. Например, если у вас для работы котла нужна площадь дымохода в 180 квадратных сантиметров, придётся фактически делать канал площадью в кирпич, 300 квадратных сантиметров.
Дымовые трубы из металла. Достоинства и недостатки
Дымовые трубы из металла – это дымоходы, которые собираются из готовых элементов, изготовленных на заводе. Один такой элемент представляет собой внутреннюю трубу, которая имеет большую толщину стенки, и может быть изготовлена из качественной нержавеющей стали, слой негорючей теплоизоляции, и защитный металлический кожух снаружи.
Защитный кожух может быть изготовлен и из других материалов, главное – чтобы они были негорючими. Всё зависит от производителя, чаще всего выпускаются в металлическом кожухе из нержавеющей стали.
Трубу собирают из нескольких готовых элементов. Труба не самонесущая – она требует надёжного крепления к несущей конструкции, например, к стене дома. Такую трубу можно ставить как снаружи дома, так и внутри – если вы не хотите, чтобы труба от котла проходила через все комнаты, будет разумно закрепить её снаружи дома.
Правда, при этом может потребоваться расположить котёл определённым образом у стены, чтобы горизонтальный участок дымохода до трубы имел длину не более полметра.
Такие трубы достаточно быстро и просто собираются на месте – пара рабочих способна поставить трубу для котла за день. Стоят они немного дешевле кирпичных. Главный их недостаток – недолговечность.
Особенно при интенсивной работе котла или печи, при догорании дымовых газов в трубе – это является критической ситуацией для трубы, и она может придти в негодность за пару месяцев. Такая ситуация чаще всего возникает при работе котлов на мазуте.
Второй недостаток – плохо чистятся. Дело в том, что, в отличие от кирпичной стенки, на металле нагар и копоть припекаются достаточно прочно. Чтобы потом их отчистить, может потребоваться масса усилий. При этом возникает опасность пробить или протереть недостаточно толстую металлическую стенку основного дымохода.
Более подробные расчеты дымовой трубы при естественной тяге приведены на видео:
Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.
- Рубрики
- Теги
- Похожие записи
- Автор
Высота дымохода, правильная газификация и дым в лицо!
- #1
Завтра заканчивается моя первая неделя сжигания EKO 40. Пока все отлично! Я настраивал и играл, и сегодня узнал, что, добавив еще 3-футовую секцию дымохода, у меня гораздо меньше дыма в лицо, когда я открываю дверь, чтобы загрузить дрова. Мой агрегат тоже горит лучше и горячее. Есть ли правда в моем наблюдении, или оно психологическое?
На данный момент у меня установлено 3 секции 3-футовой трубы, и я добавлю еще одну, чтобы общая высота составила 12 футов. Я надеюсь, что это обеспечит достаточную тягу и поможет печи работать правильно, но самое главное, что дым, который дует мне в лицо, должен идти в другую сторону, верно? Единственное, что мне не нравится в этой печи – дым в лицо!
Переключить подпись
Орлан ЭКО 40 Супер – НЕТ хранения
Камин Xtrordinair 44 Элита
Хорошая большая куча дров=нет $$ ОПЕК!
- #2
Два способа получения дыма в лицо (известных мне):
Отсутствие «подпитки» в помещении. Можно исправить, открыв окно на несколько секунд перед тем, как открыть дверь.
Плохая тяга из дымохода. Дымоход должен быть как минимум на 2 фута выше при измерении 10 футов от вершины крыши. Я не уверен, какая тяга у EKO (0,05-0,07 у Seton).
Переключить подпись
JMann
Seton W-90
Закрытая система – без хранения
Резервное масло/природный газ
- #3
Есть техника, которая помогает с любым дровяным прибором, но гораздо эффективнее с котлами.
Приоткройте дверь на щель, дайте огню немного подняться и дымоход наполнится горячим дымом, прежде чем полностью открыть дверь. Дымовые газы от котла намного холоднее, чем от обычной дровяной печи, поэтому первоначальная тяга, доступная при первом открытии дверцы, намного меньше. Кстати, я думаю, что ЭКО раньше указывал минимальную высоту дымохода 20 футов. Неудивительно, что у вас не так много проектов.
Есть еще один способ, который я бы посоветовал: не открывать дверь, пока огонь не сгорит дотла. Это все еще может быть в точке, где много углей, но если вы подождете до этой точки, дыма будет очень мало. В любом случае, это, вероятно, подходящее время для пополнения запасов.
Переключить подпись
EKO 25, накопитель на 880 галлонов, пассивная солнечная горячая вода
Контроллер «Веста» (NFCS следующего поколения)
http://www.nofossil.org
Watch my system — панель управления Live
- #4
nofossil сказал:
Есть техника, которая помогает с любым дровяным прибором, но она гораздо эффективнее с котлами.
Приоткройте дверь на щель, дайте огню немного подняться и дымоход наполнится горячим дымом, прежде чем полностью открыть дверь. Дымовые газы от котла намного холоднее, чем от обычной дровяной печи, поэтому первоначальная тяга, доступная при первом открытии дверцы, намного меньше. Кстати, я думаю, что ЭКО раньше указывал минимальную высоту дымохода 20 футов. Неудивительно, что у вас не так много проектов.
Есть еще один способ, который я бы посоветовал: не открывать дверь, пока огонь не сгорит дотла. Это все еще может быть в точке, где много углей, но если вы подождете до этой точки, дыма будет очень мало. В любом случае, это, вероятно, подходящее время для пополнения запасов.
Нажмите, чтобы развернуть…
Спасибо Нофосил. Хотел бы я проехать 20 футов, но вне сарая это будет выглядеть безумно, и мне, вероятно, понадобятся направляющие провода и красная мигалка!
Я заметил, что когда на дне одни угли, то дыма мало. Так как жгу всего неделю, то пока экспериментирую – сами понимаете. Жена думает, что я пахну копченой колбасой! Я хочу как-нибудь поговорить с вами о хранении — теперь я понимаю, почему это хорошая идея.
Переключить подпись
Орлан ЭКО 40 Супер – НЕТ хранения
Камин Xtrordinair 44 Элита
Хорошая большая куча дров=нет $$ ОПЕК!
- #5
У нас то же самое. У меня есть 3 х 3-футовых секции 8-дюймового изолированного дымохода. Сначала у меня было много дыма, возвращающегося в сарай во время погрузки. Сначала я подумал, что мне, возможно, придется установить еще 3-футовую секцию. откройте две дверцы, чтобы дым возвращался обратно. Я думаю, что тягач, работающий во время загрузки, устранил бы дым, и я мог бы держать верхнюю дверцу широко открытой для загрузки. Кроме этого, у меня действительно хорошее горение.
Если вы добавите 3-футовую секцию, сообщите нам о результатах.
Переключить подпись
EKO 40 super в навесе под открытым небом
Дом 2500 кв.м + ХВХ+ВП+чугунные радиаторы, магазин 800 кв.м + Пол с подогревом.
Хранение -> Баллон с пропаном на 500 галлонов, Контроллер -> NFCS версии 1.5 Серия 7800
Потребление древесины -> 6-7 корд смешанный HW
- #6
В прошлом сезоне я добавил индуктор сквозняка, и это помогло очень мало, за исключением того, что я забыл выключить его однажды ночью и сильно перегрел свою систему, поэтому убедитесь, что вы добавили таймер к индуктору, если вы пойдете по этому пути. Мне также может понадобиться больше высоты стека. Я до сих пор не знаю, как у некоторых внутри котел, но некоторые действительно хорошо управляются с огнем.
Переключить подпись
Восточный Огайо, Эко 60, 1000 хранилищ,
100% лучистое тепло.
- #7
барнартист сказал:
В прошлом сезоне я добавил индуктор сквозняка, и это помогло очень мало, за исключением того, что я забыл выключить его однажды ночью и сильно перегрел свою систему, поэтому убедитесь, что вы добавили таймер к индуктору, если вы пойдете по этому пути. Мне также может понадобиться больше высоты стека. Я до сих пор не знаю, как у некоторых внутри котел, но некоторые действительно хорошо управляются с огнем.
Нажмите, чтобы развернуть…
Мои мысли точно. Мой друг подумывает об установке внутри помещения — увидев, как работает мой, я думаю, что он передумал.
Переключить подпись
Орлан ЭКО 40 Супер – НЕТ хранения
Камин Xtrordinair 44 Элита
Хорошая большая куча дров=нет $$ ОПЕК!
- #8
Маркпи сказал:
barnartist сказал:
В прошлом сезоне я добавил индуктор сквозняка, и это помогло очень мало, за исключением того, что я забыл выключить его однажды ночью и сильно перегрел свою систему, поэтому убедитесь, что вы добавили таймер к индуктору, если вы пойдете по этому пути. Мне также может понадобиться больше высоты стека. Я до сих пор не знаю, как у некоторых внутри котел, но некоторые действительно хорошо управляются с огнем.
Нажмите, чтобы развернуть…
Мои мысли точно. Мой друг подумывает об установке внутри помещения — увидев, как работает мой, я думаю, что он передумал.
Нажмите, чтобы развернуть…
У нас есть внутренняя установка. Практически нет дыма или даже заметного запаха. Просто намек при запуске иногда, но это все.
Переключить подпись
EKO 25, накопитель на 880 галлонов, пассивная солнечная горячая вода
Контроллер «Веста» (NFCS следующего поколения)
http://www.nofossil.org
Watch my system — панель управления Live
- #9
У меня есть мой в пристроенном гараже (эээ, мастерская с большой дверью), общая высота дымохода составляет около 15 футов от верха тармы, я могу открыть дверь в любое время (даже с работающим вентилятором) и никогда получить даже струйку дыма за дверью. Я рад, что мой не в подвале (в основном из-за простоты обращения с деревом), но если ваша тяга работает хорошо, я не думаю, что будет проблемой сделать внутреннюю установку.
Я подозреваю, что широкие открытые поля вокруг моего дома и то, что я нахожусь на возвышенности, немного помогают моей тяге. Мне кажется, что, возможно, местный рельеф и доступность воздуха для горения имеют такое же отношение к вашей тяге, как и высота дымохода.
Переключить подпись
Дровяная печь Heritage Hearthstone
Tarm Solo 60 (пока нет места для хранения)
125 акров лесного участка
- #10
У меня в гараже стоит Attack 45 Profi, готовый к установке. Он станет моим основным котлом, а дизель «Будурас» — резервным. Руководство, прилагаемое к устройству, требует 39 футов 6-дюймового дымохода или 24 футов 8-дюймового дымохода и так далее. Я позвонил представителю в штатах, и мне сказали: «Просто установите его с дымоходом от 12 до 16 футов, и все будет в порядке». Я также написал электронное письмо на завод в Словакии, и они подтвердили, что дымоход должен соответствовать требованиям руководства (39).фут) для правильной работы. Труба класса А дорогая, поэтому я рассматриваю возможность использования 8-дюймового или даже 10-дюймового дымохода?? Я также задаюсь вопросом о необходимости барометрического демпфера, такого как у меня для дизельного котла, или это нет-нет на дровяном агрегате.
Дымоходы – обзор | ScienceDirect Topics
ScienceDirectRegisterSign in
Дымоход определяется как включающий конструкции и отверстия любого типа, из которых или через которые может выходить дым.
Из: Справочник инженера-технолога (второе издание), 2002 г.
PlusДобавить в Mendeley Jörg Schlaich, Wolfgang Schiel, в Энциклопедии физических наук и технологий (третье издание), 2003 г.
II.C Дымоход
Дымоход является фактическим тепловым двигателем завода. Это напорная труба с низкими потерями на трение (как напорная труба гидроэлектростанции или загон) из-за оптимального соотношения поверхности и объема. Восходящий поток нагретого в коллекторе воздуха примерно пропорционален повышению температуры воздуха (Δ T ) в коллекторе и объем (т.е. высота и диаметр) дымохода. В большом солнечном дымоходе коллектор повышает температуру воздуха примерно на 30–35 К. Это создает скорость восходящего потока в дымоходе около 15 м/с при полной нагрузке. Таким образом, можно без труда войти в действующую солнечную дымоходную установку для обслуживания.
Просмотреть главуКнига покупок
Прочитать всю главу
URL: https://www. sciencedirect.com/science/article/pii/B0122274105006992
Тревор Клец, в Что пошло не так? (Пятое издание), 2009 г.
17.13 Эффекты дымохода
Дымоходы широко распространены, и мы все знаем, как они работают, но эффекты дымоходов на заводах часто застают нас врасплох. Нам не удается применить знакомые знания, потому что они, кажется, относятся к другой сфере мысли, как в следующих случаях:
- (а)
Ректификационная колонна была опорожнена, промыта и продута азотом. Крышка люка у основания была снята. Пока двое мужчин снимали крышку люка в верхней части колонны, одного из них одолели. Другой вытащил его, и вскоре он выздоровел. По-видимому, из-за эффекта дымохода воздух поступал в основание колонны и вытеснял более легкий азот [12].
- (b)
Водородная линия, около 12 дюймов. диаметр, пришлось ремонтировать сваркой. Подача водорода была перекрыта путем параллельного закрытия трех вентилей (один из которых дублировался) (рис. 17-5). Линия была продута азотом и проверена в точке слива перед началом сварки, чтобы подтвердить отсутствие водорода. Когда сварщик зажег дугу, произошел взрыв, и он был ранен. Расследование показало, что два запорных клапана негерметичны. Также было показано, почему водород не был обнаружен в месте слива: место слива находилось на низком уровне, и через него в установку подавался воздух взамен газа, выходящего через вентиляционное отверстие. Источником воспламенения было искрение, которое возникало из-за ненадежного соединения сварочного обратного провода с установкой (еще одна известная проблема) [13].
Рисунок 17-5. Упрощенная схема установки, показывающая, почему газообразный водород не был обнаружен в месте слива.
(Воспроизведено с разрешения Американского института инженеров-химиков. Copyright © AIChE, 1995. Все права защищены.) Copyright © 1995- (c)
Факельная труба и связанный с ней герметизирующий сосуд готовились к техническому обслуживанию. Герметизирующий сосуд опорожняли, а все впускные линии закрывали (заглушали). Клапан управления, расположенный на одной из впускных линий, между сосудом и одной из лопаток, был удален (Рисунок 17-6). Через пять минут внутри оборудования произошел взрыв. Тридцать секунд спустя раздался второй взрыв, и пламя вырвалось из отверстия, где раньше был регулирующий клапан. В результате дымоходного эффекта в систему попал воздух, и вверх по дымовой трубе поднялась смесь воздуха и пара. Источником возгорания, вероятно, была другая факельная труба поблизости [14].
Рисунок 17-6. Когда регулирующий клапан был удален, эффект дымохода вызвал попадание воздуха в систему, и произошел взрыв.
(Воспроизведено с разрешения Американского института инженеров-химиков. Авторские права © AIChE, 1995. Все права защищены.) . По крайней мере, открытый конец должен был быть заглушен, как только клапан был удален.Этот инцидент также показывает важность размещения лопат как можно ближе к изолируемому оборудованию, особенно когда нужно проникнуть в сосуд. Клапаны не следует оставлять между скользящей пластиной и сосудом, так как в этом случае жидкость может попасть между клапаном и скользящей пластиной и попасть в сосуд, если клапан негерметичен или открыт.
Просмотреть главуКнига покупок
Прочитать главу полностью
URL: https://www.sciencedirect.com/science/article/pii/B97818561753192.1.3 Газовые трубы что приводит к неглубоким газовым аномалиям, таким как низкоскоростные особенности. Такие аномалии можно интерпретировать как «провалы» или области с низким качеством данных. Движение углеводородов вверх и их утечка приводит к падению пластового давления, что приводит к выделению растворенного газа. Остающийся в пористых средах газ вызывает изменение акустического импеданса пластов, через которые он проникает [23]. Детальная интерпретация газовых труб помогает в распознавании заряженных и незаряженных структур, обнаружении опасных геологических процессов и понимании истории эволюции углеводородных бассейнов [24]. Было высказано предположение, что миграция нынешних или бывших флюидов может указывать на движение газа между различными осадочными толщами. Полуавтоматический способ извлечения данных куба газовой трубы, предложенный Meldahl et al. [25, 26] и Heggland et al. [27], удалось значительно сэкономить время и бюджет при интерпретации сейсмических атрибутов. Тингдаль и др. [23] разработали структуру нейронной сети, используя атрибуты сходства, энергии и пространственного положения, чтобы разделить весь объем сейсмических данных на два кластера, включая недымовые и дымоходные. Пространственное положение определялось координатами Inline и Xline или двусторонним эталонным временем. Пространственные тенденции в оценках могут быть распознаны через сеть. Внешняя часть дымохода имеет более высокую энергию, чем внутренняя. Квадраты амплитуд суммируются для вычисления энергетических атрибутов. Меры подобия определяют, насколько похожи два сегмента сейсмических трасс. Они также предложили две новые концепции, включая рулевое управление по наклону и синхронизацию по фазе. Процедура прослеживания горизонта на сейсмическом объеме от начальной точки до другой точки на ближайшей трассе или за ее пределами называется «глубоким управлением». Чтобы вычислить «фазовую синхронизацию», выполняется поиск атрибута наклона, чтобы найти сходство в фазовых данных по сравнению с начальным положением, и вычисляется время пересечения на целевой трассе. Новые атрибуты улучшили оконтуривание дымовой трубы за счет учета местных данных об азимуте и падении. Мелдаль и др. [26] объяснил, как нейронная сеть с обратным распространением может выделить газовые трубы в кубе сейсмических данных. Куб дымохода, показывающий сейсмические дымоходы и возможные пути миграции газа, показан на рис. 6. Дымоходы обычно связаны со структурными особенностями, такими как разломы, дающие ключи к подповерхностной миграции нефти и газа. Дымоходы также имеют отношение к признакам, указывающим на источники углеводородов (особенно газовых), карбонатных пород и грязевых вулканов [24, 27]. Подводя итог, можно сказать, что сейсмические дымоходы идентифицируются как области данных низкого качества или провалы в сейсмических профилях. Их также можно обнаружить с помощью геометрических атрибутов, таких как непрерывность, хаотичность, азимут и наклон [29].].
Рис. 6. Сейсмический профиль, показывающий пример обнаружения газовых дымовых труб по амплитудным аномалиям отражения [28].
Просмотреть книгу Глава Черта
Читать полная глава
URL: https://www.scienceedirect.com/science/article/pii/b9780323854658000078
в эффективном сборе.
19.4 Конструкция дымохода и дымохода
Дополнительные примечания для малых дымоходов приведены в Приложении C7.
Конструкция дымохода
Дымоход – это, по существу, дымоход, предназначенный для отвода отработанных газов и любых унесенных твердых частиц на достаточную высоту, чтобы обеспечить приемлемое разбавление и рассеивание до того, как они вернутся на землю. Конструкция также должна обеспечивать приемлемые условия давления на обслуживаемой установке, чтобы обеспечить ее эффективную работу во всем диапазоне требований. Большинство дымоходов также являются самостоятельными строительными конструкциями. Во многих случаях конструктивный элемент рассматривается отдельно от газохода, в каждом из которых используются конструкционные материалы, наиболее подходящие для выполняемой функции. Типичными материалами для изготовления структурной оболочки являются кирпичная кладка, бетон, мягкая сталь или GRP (пластик, армированный стекловолокном). В дымоходе или футеровке также могут использоваться эти материалы или огнеупорный кирпич, кислотоупорный кирпич, изоляционный кирпич, кортеновская сталь, нержавеющая сталь, мягкая сталь с эмалированным покрытием, огнеупорный бетон и т. д. Каждый из них должен использоваться в пределах своих ограничений, например стойкость к перегреву или истиранию.
Если необходимо обслуживать только один элемент установки, следует рассматривать только простой однотрубный дымоход, но он может принимать различные формы: отдельно стоящие, самонесущие; свободностоящие оттяжки; частично или полностью опираться на здание или иное сооружение; или встроенные как составная часть конструкции здания, как и большинство домашних дымоходов.
Если необходимо обслуживать несколько приборов, можно выбрать отдельный дымоход для каждого прибора; два или более приборов, обслуживаемых каждым дымоходом, или дымоход с несколькими дымоходами, в котором один или несколько приборов выходят в каждый дымоход. Опять же, любой из этих дымоходов может принимать различные формы, как упоминалось ранее.
Наиболее распространенным применением дымохода является обслуживание устройств сжигания, таких как котел или печь, где в дополнение к обычным структурным нагрузкам, таким как ветровая нагрузка и атмосферные воздействия, дымоход или облицовка дымохода также подвергаются химическому воздействию, истиранию, температуре, тепловое расширение и, возможно, тепловой удар.
Общая конструкция дымохода, таким образом, включает в себя все области технических наук, и наиболее удовлетворительное решение для конкретного набора условий с использованием доступных в настоящее время материалов обычно представляет собой компромисс между контролем загрязнения, условиями расхода и давления, эффективным жизни и экономики.
Выбор материалов и формы конструкции
Перед детальным проектированием дымохода производится предварительный выбор формы конструкции с использованием материалов, соответствующих химическим свойствам и температуре отводимых газов. Таблица 1 дает приблизительное представление о некоторых факторах, влияющих на выбор дымоходов с одним дымоходом для обслуживания малых и средних промышленных предприятий.
ТАБЛИЦА I. Однодымовые трубы – высотой примерно до 46 м
Basic materials Forms of construction Applications or operating condition limits Advantages and weaknesses Life (years) Relative cost (1974, UK) ( a ) Мягкая сталь толщиной 8 мм + Одинарная обшивка, неизолированная. Все сварные или фланцевые и болтовые секции Применяется только там, где нет риска охлаждения газов до точки росы. Небольшая электростанция, работающая на сжиженном газе или газе, и некоторые электростанции, работающие на угле. Низкий динамический диапазон. Печи с темп. газа. <500°С Недорого. Ржавчина, в основном в нерабочем состоянии от 5 до 10 1,0 ( b ) Мягкая сталь толщиной 8 мм + плотная футеровка Одинарная обшивка, облицованная огнеупорным кирпичом или бетоном, при необходимости подкладка из изоляционного кирпича9 Высокотемпературные печи, входной газ >500°C. Не подходит для избыточного давления газа Выкрашивание или растрескивание футеровки. Ржавление М.С. Кирпичная футеровка возможна только при достаточно большом диаметре от 5 до 10 2,3 ( c ) Мягкая сталь толщиной 8 мм + Одностенная печь, без футеровки, с кольцевым отводом холодного воздуха в основании дымовой трубы –High. Вход >500°C Недорогая альтернатива вышеуказанному. Необходима правильная конструкция воздухоотводчика 1.1 ( d ) Мягкая сталь, облицованная стеклом Футеровка стеклом 2 мм Химический завод. Устойчив ко всем дымовым кислотам, кроме фтористоводородной. предел службы 350°C Дорогой и подвержен механическим повреждениям. Обычно используется только для отверстий малого диаметра 5+ 5,5 ( e ) Мягкая сталь, плакированная алюминием Воздушный зазор 20 мм с достаточным расстоянием и герметизацией от атмосферных воздействий на стыках и сверху. В качестве альтернативы изоляция из минеральной ваты толщиной 50–100 мм вместо воздушного зазора Применение при температуре отходящих газов не менее 260°C с воздушным зазором. Угольные или газовые котлы или жидкотопливные котлы с температурой на выходе. >150°C с изоляцией из минеральной ваты Дифференциальное расширение с трудом поддается компенсации, в конечном итоге выход из строя заклепки. Защиту от атмосферных воздействий трудно поддерживать. Обслуживание неудобное. 6+ от 1,5 до 2,0 ( f ) Конструкционная оболочка из мягкой стали с внутренним отверстием Внутренняя обшивка может быть из нержавеющей стали; РС. с алюминиевым напылением, сварные или фланцевые из Corten или нержавеющей стали. Минеральная вата или гранулированная изоляция толщиной 50–200 мм между кожухами Все котлы. Может работать со всеми температурами газа от 160 до 600°C+ в зависимости от внутренней оболочки и степени изоляции Элемент конструкции, не имеющий прямого контакта с дымовыми газами. Техническое обслуживание одного внутреннего отверстия затруднено. Утечка газа через фланцы отверстия может вызвать коррозию конструкционной оболочки от 10 до 20 от 2,0 до 3,0 ( г ) GRP Одинарная или двойная обшивка с воздушным зазором, с независимой опорной конструкцией или встроенной M. S. арматура Котлы, работающие на газе или газойле. Применения, где важна химическая стойкость. Расширения дымохода. Верхний температурный предел 280°C в зависимости от смолы. Может быть вызван отказом котла или воспламенением нагара. Выбор типа для конкретного применения имеет важное значение Невосприимчив к кислоте. Изоляционные свойства недостаточны для сжигания мазута. Сопротивление истиранию недостаточно для угля. Подлежит отверждению или размягчению в зависимости от смолы. Большое тепловое расширение. Может быть экономичным, если опирается на здание Неизвестно от 2,5 до 3,5 ( h ) Кирпичная конструкционная оболочка Без футеровки или с футеровкой из изоляционного, огнеупорного или кислотоупорного кирпича и, возможно, в зависимости от изоляционного кирпича условия эксплуатации Подходит для большинства температурных условий. Редко используется, за исключением кирпичных печей и некоторых применений в печах и угольных котлах. Не подходит для положительного давления газа Высокая стоимость. Длительный период строительства. Подвержен растрескиванию при перегреве, выкрашиванию и выветриванию. Плохие тепловые свойства без подкладки. Высокая теплоемкость от 30 до 50 ( i ) Внешняя оболочка из сборного железобетона Встроенная изолирующая бетонная облицовка. В сцепляемых секциях с раствором, подходящим для условий Может быть адаптирован к большинству температурных требований. Широко используется для котельных, особенно работающих на угле или газе Поддается эстетической обработке. Подвержен выкрашиванию, растрескиванию и минометному обстрелу Корпус 45. Отверстие? от 2,5 до 3,5 Существует предел диапазона расхода газа, который может быть выдержан отверстием дымохода фиксированных размеров без создания неприемлемых колебаний давления на обслуживаемой установке. Для таких установок, как котлы с кожухом, которые должны выдерживать значительные колебания нагрузки, этот предел может подразумевать не более двух котлов на дымоход. Это число может быть увеличено за счет капитальных и текущих затрат на установку вытяжного вентилятора и устройств регулирования давления. Более экономичным решением является установка дымохода с несколькими дымоходами. Это может быть сборная бетонная оболочка со встроенной изоляционной бетонной облицовкой, разделенной на отсеки дымоходов. Альтернативная конструкция, в основном используемая для больших дымоходов, представляет собой внешнее конструкционное ветровое стекло из мягкой стали, отлитое из железобетона in situ , или сборный железобетон, содержащий несколько дымоходов из любого материала, совместимого с обрабатываемыми газами. Ветровое стекло из мягкой стали, вероятно, является наиболее экономичным до высоты около 38 м, но бетон на месте становится все более конкурентоспособным для большей высоты и большего диаметра. Поскольку ветровые стекла могут иметь срок службы от 30 до 50 лет, а внутренние дымоходы – от половины до четверти этого срока, обычно экономически целесообразно предусмотреть будущую замену внутренних дымоходов и обеспечить доступ для регулярного осмотра.
Проблемы с дымоходом
Коррозия.
Большинство выхлопных газов содержат кислые продукты сгорания. Все они содержат водяной пар и твердые частицы, такие как несгоревший углерод или зола от топлива. Если в какой-либо точке системы отвода отработавших газов дать возможность соприкасающимся поверхностям охладиться до температуры (см. далее и гл. 20.2), при которой пары кислоты конденсируются – точки росы кислоты – структура дымохода будет повреждена. Если присутствуют незначительные количества кислотных паров, как в продуктах сгорания природного газа, проблема не возникает до тех пор, пока поверхности не остынут до более низкой температуры – точки росы по воде, – когда может конденсироваться большое количество воды.
Смэтс.
Если на поверхности дымохода образуется конденсат, твердые частицы могут задерживаться и скапливаться рыхлыми слоями на внутренней обшивке. Изменения нагрузки могут привести к смещению этих отложений, которые будут выбрасываться из дымохода в виде копоти. Эта грязь, выпадающая вблизи дымохода, особенно если она кислая, может нанести ущерб зданиям, автомобилям, одежде и растительности.
Промывка вниз.
Смыв вниз происходит, когда низкоскоростные газы, выходящие из дымохода, втягиваются вниз в зону низкого давления на подветренной стороне конструкции, вызванную прохождением ветра вокруг дымохода. Это уменьшает высоту, на которую может подниматься газовый шлейф, ограничивая рассеивание, и может вызвать окрашивание конструкции дымохода.
Инверсия.
Инверсия возникает, когда холодный воздух проходит внутрь канала дымохода с наветренной стороны, охлаждая как облицовку дымохода, так и дымовые газы. Это может привести к кислотному конденсату, коррозии и образованию копоти, а также к уменьшению теплового подъема газового шлейфа. И нисходящий поток, и инверсия усиливаются с увеличением скорости ветра. Наихудшие условия достигаются при минимальной загрузке установки. Теоретически и того, и другого можно избежать, поддерживая скорость истечения отработанных газов значительно выше скорости ветра (см. Расчетные параметры).
Примечание по ссылкам на проектирование дымоходов
Всестороннее освещение большинства аспектов проектирования дымоходов дано в публикации конференции Симпозиума по проектированию дымоходов, Эдинбург, 1973 1 . Двумя простыми руководствами по тепловым, химическим аспектам и аспектам проектирования дымоходов для малых и средних предприятий являются буклет Shell «Дымоходы для промышленных установок, работающих на жидком топливе» 2 и Руководство по проектированию дымоходов Brightside с дополнением 3 (которое достаточно точен для небольших дымоходов). Первый сводит оценку к нескольким простым расчетам и представляет необходимые параметры и факторы в виде ряда таблиц и графиков. Подход Brightside почти полностью основан на графике с использованием набора кривых и номограмм.
Основные проектные параметры
Высота дымохода.
Для отходящих газов со значительным содержанием SO 2 , напр. при сжигании угля или мазута высоту можно рассчитать по меморандуму Закона о чистом воздухе «Высота дымохода» 4 . Для изделий из газообразного топлива значения высоты можно получить из документа British Gas на Симпозиуме по проектированию дымоходов 1 . Официальное руководство находится в процессе подготовки. Для систем с естественной тягой может потребоваться большая высота, чем рассчитанная выше, для подачи достаточного количества воздуха для сжигания топлива, принимая процедуры, указанные в ссылках 2 или 3. Предлагаемая высота дымохода в Великобритании должна быть одобрена местным органом власти. Управление или щелочная инспекция.
Площади поперечного сечения.
Предварительная оценка площадей воздуховодов и дымоходов может основываться на количестве газа при полной нагрузке, при условии скорости горячего газа около 8 м/с для систем с естественной тягой и до 18 м/с для систем с вентиляторы с принудительной или принудительной тягой. Эти области могут потребовать модификации при оценке условий давления.
Тепловая конструкция.
Основной целью является поддержание внутренней температуры дымохода выше точки росы по кислоте и воде дымовых газов. Максимально возможная температура газа на выходе также способствует естественной тяге и высоте теплового факела, достигаемой для рассеивания продуктов. Все виды топлива, которые могут быть использованы в течение срока службы дымохода, должны быть рассмотрены, и проект должен основываться на топливе с самой высокой кислотной точкой росы (гл. 20.2). Это будет варьироваться от 150°C для малых и средних электростанций, работающих на мазуте, 121°C для электростанций, работающих на британских углях, до 66°C для электростанций, работающих на газе. Последнее лишь немного превышает точку росы по воде, так как продукты сгорания содержат незначительное количество кислых паров. Ограничивающим расчетным фактором является объем и температура дымовых газов, отводимых в дымоходную систему при минимальной загрузке установки.
Во многих случаях это оставляет мало возможностей для потери температуры через систему. Степень теплоизоляции, необходимая для поддержания внутренней температуры в верхней части дымохода выше проектной точки росы, можно затем оценить, связав потери тепла в системе для конкретной конструкции с поступлением тепла с дымовыми газами.
Расчет давления.
Цель состоит в том, чтобы достичь максимальной практической скорости выхлопных газов, соответствующей допустимому противодавлению на обслуживаемой установке. Это обеспечивает экономичность конструкции. Максимально возможная скорость на выходе из дымохода также дает ближайший практический подход к ( a ) во избежание струи вниз и инверсии и ( b ) наиболее эффективного подъема шлейфа для рассеивания продуктов.
Предпочтительное значение минимальной скорости истечения составляет 13 м/с, но на практике это не всегда достигается. Это позволит избежать инверсии или нисходящего потока (в Великобритании) в течение примерно 97% года. Ограничивающими факторами являются расход газа при полной нагрузке и температура на выходе в дымоходные системы; доступная мощность вентилятора на устройстве сгорания, чтобы справиться с колебаниями давления, вызванными системой дымохода, и рабочий диапазон регулирования обслуживаемой установки.
Ограничения базовых методов проектирования.
Базовая процедура расчета температуры и давления приведена в ссылках 2 и 3, что позволяет установить размеры, степень изоляции, скорости и условия давления для любой конкретной обслуживаемой установки. Однако анализ основан на равновесных условиях, и результаты будут адекватными только в тех редких случаях, когда установка работает непрерывно в пределах диапазона регулирования.
Особое внимание следует уделить, где:
Низкая нагрузка на установку из-за включения/выключения.
Происходят циклические отключения на ночь или в выходные дни. Более чем один блок обслуживается общим дымоходом или общим отверстием многодымохода.
Должны быть предусмотрены дополнительные устройства для дымоходной системы.
Контрольный список
Общие.
В идеале по одному растению на дымоход; изоляция для поддержания точки росы отработанных газов 2 ; предпочтительная скорость истечения при минимальной нагрузке 13 м/с при допустимом изменении давления на установке 2 .
Воздуховод.
При наличии общего дымохода присоединить отдельные соединительные каналы к элементам установки; свести к минимуму изменения формы или площади за счет постепенного сужения переходных элементов; избегать резких изменений направления; ответвление дымохода направлено вверх. Если установка работает с перерывами, установите газонепроницаемую заслонку для сохранения тепла; если необходим контроль давления, предпочтительнее использовать автоматический многолопастной демпфер, чем стабилизатор тяги с продувкой воздухом; положение для измерения песка и пыли 5 ; адекватные газонепроницаемые прочистные двери на поворотах; все соединения газонепроницаемы при максимально возможном давлении.
Дымоход.
Нет резкого изменения площади на входе; отверстие заглушено непосредственно под входом в воздуховод; герметичность для отвода пускового конденсата и дождя; газонепроницаемая дверь для удаления копоти; отсутствие путей теплопроводности между внутренней и внешней оболочкой, т. е. на фланцах или стойках; если позволяют размеры, доступ для внутреннего осмотра; адекватное электрическое заземление для защиты от молнии 6 ; рассмотреть возможность защиты от ветровой вибрации 7 ; верхняя часть ствола из кислотостойкого материала или легко заменяемая; нет колпака, капюшона или декоративного устройства, препятствующего подъему шлейфа; пересмотреть адекватность проекта, если топливо, установка или метод работы изменены.
Осмотр.
Мягкая сталь – неизолированная: ежегодно проверять; измерить толщину скорлупы; проверить защитные покрытия, состояние и затяжку заклепок и болтов, надежность фундаментных болтов; проверить оттяжки и анкеры, сопротивление молниеотвода «воздух-земля».
Изоляция из мягкой стали, бетон или кирпич: проверяйте каждые три года: указанные выше пункты, если применимо, а также состояние облицовки и ветрового стекла; растрескивание; растрескивание; кислотная атака; состояние раствора; утечка из или во внутреннюю оболочку; внутренний осмотр верхней секции; проверить толщину металла в верхней части и рядом с фланцами на отверстии; проверить сбор воды.
Техническое обслуживание.
В соответствии с требованиями проверок; также один-два раза в год удаляйте все скопления копоти; подправить поврежденные защитные покрытия; периодически проверяйте эффективность сгорания обслуживаемой установки и при необходимости регулируйте расход воздуха/топлива.
Просмотреть главуКнига покупок
Прочитать главу полностью
URL: https://www.sciencedirect.com/science/article/pii/B9780408012508500283
Wilfrid Francis, Martin C. Edition), 1980
1 Конструкция дымохода
Тяга дымохода пропорциональна высоте дымохода и плотности дымовых газов. Последняя определяется их составом и температурой. Дымоходно-топочная система представляет собой термосифон, в котором разность давлений в основании дымохода за счет горячих газов и давления за счет столба воздуха одинакового размера определяет имеющуюся тягу (см. рис. 20.1)). Например, при плотности дымовых газов 1,3 кг м −3 на ст.т.п. а воздуха 1,21 кг м -3 при 15°С, вес столба дымовых газов, занимающего 100 м 3 при 200°С, будет 130 х 273/473 = 75 кг. Вес аналогичного столба воздуха при 15°С равен 121 кг. Таким образом, тяга на поперечном сечении 1 м 2 составляет 121 – 75 кг м −2 = 46 кг м −2 = 46 мм H 2 O. Высота дымохода, необходимая для данной тяги ( и температура) рассчитывается по формуле:
РИС. 20.1. Эффект термосифона, создающий тягу дымохода.
H = H (345TA -359TC)
, где H = высота дымовой трубы, M,
H = Призыв, MM H 2 H = черновик. A
T c = средняя температура газов в дымоходе, °K.
Если средняя температура дымовых газов неизвестна, ее можно приблизительно рассчитать, вычитая 1°C из температуры у основания дымохода на каждый 1 м высоты дымохода стального или кирпичного дымохода. Приблизительно, 2 м дымохода производит 1 мм H 2 O сквозняк.
Несмотря на эти расчеты, высота дымохода, скорее всего, будет определяться нормами планирования местных властей и требованиями Закона о чистом воздухе по выбросам диоксида серы.
Просмотреть главуКнига покупок
Прочитать главу полностью
URL: https://www.sciencedirect.com/science/article/pii/B97800802524
Питер Уайман, «Энергия для сельских и островных сообществ» , Инвернесс, Шотландия, 22–24 сентября 19 г.80, 1981
Установка дымоходов решила проблему дыма. Любопытно, что дублирование камина, похоже, сопровождалось дымоходом. Даже в скругленных соломенных домах, предшествующих «Отделу», всегда есть две трубы, расположенные в центре торцевых стен. Учитывая неограниченные запасы торфа, термальная среда должна была быть комфортной и здоровой. Массивные наружные стены поглощали и переизлучали тепло, автоматически обеспечивалась непрерывная вентиляция, а ткань оставалась сухой и не допускала образования конденсата. Однако существуют фундаментальные тепловые неэффективности, которые становятся важными, когда топливо дефицитно или дорого. Это:
- 1.
Два камина, для работы которых требуется значительно больше (если не вдвое больше) топлива.
- 2.
Потери излучения через каменную кладку, особенно через относительно тонкую стенку в задней части камина.
- 3.
Потеря конвекции из-за избыточного воздуха, всасываемого в дымоход.
- 4.
Потери проводимости через крышу (значение U около 2,0 Вт/м 2 град. C)
Просмотреть главуКнига покупок
Прочитать всю главу
URL: https://www.sciencedirect.com/science/article/pii/B9780080272
0313
E Справочник инженера (второе издание), 2002 г.
10.14 Требования Закона о чистом воздухе к дымоходам и конструкциям дымоходов
10.
14.1 Введениесжигание в соответствии с третьей редакцией 1956 Меморандум о Законе о чистом воздухе о Чимни-Хайтс. Объем меморандума следующий:
- 1.
Публикация предоставляет для использования местными властями, промышленностью и другими лицами, которым может потребоваться определить высоту, подходящую для некоторых новых дымоходов, относительно простой метод расчета соответствующей высота желательна в нормальных обстоятельствах.
- 2.
Высоту, определенную этими методами, следует рассматривать как ориентир, а не как математически точное решение. Выводы, возможно, потребуется изменить в свете конкретных местных условий, таких как долины, холмы и другие топографические особенности.
- 3.
Данные рекомендации применимы только к дымовым трубам установок сжигания топлива с полной тепловой мощностью от 0,15 МВт до 150 МВт, включая стационарные дизель-генераторы. Он не касается систем отопления с прямым нагревом, которые выбрасывают в отапливаемое помещение, газовых турбин или мусоросжигательных заводов (которые требуют отдельной обработки в зависимости от выбрасываемых загрязняющих веществ).
- 4.
Основными изменениями по сравнению со вторым изданием являются включение метода, относящегося к топливу с очень низким содержанием серы, и расширения методов для учета высоты близлежащих зданий и диапазона размеров топки. включены.
10.14.2 Скорость газа
Чтобы максимизировать высоту дымохода, скорость истечения газов, выходящих из дымохода, должна быть рассчитана на 12 м/с при максимальной продолжительной мощности (MCR) котла. На некоторых очень маленьких котлах это может оказаться нецелесообразным, но следует стремиться к целевой скорости не менее 6 м/с на MCR. Для котлов в верхней части диапазона требуется скорость 15 м/с при MCR. Некоторые городские власти могут предписывать более высокие скорости истечения, и некоторые установки были установлены со скоростью газа 22 м/с.
10.14.3 Высота дымохода
Первоначально высота дымохода была рассчитана на создание тяги, достаточной для создания нагнетаемого воздуха для горения. В современных котельных установках используются вентиляторы с принудительной тягой и/или с принудительной тягой. Это позволяет предусмотреть большую степень контроля воздуха в топочном устройстве. Таким образом, дымоход необходим только для рассеивания газов.
При использовании газообразного топлива обычно достаточно выключить дымоход на 3 м выше уровня крыши котельной, при условии, что рядом с котельной нет более высоких построек. В таких случаях может потребоваться рассмотрение этих зданий.
На средних котельных, где газ должен быть основным топливом, может использоваться мазут в качестве вторичного резервного топлива. При этом высота дымохода должна исходить из сорта мазута, пригодного для сжигания.
Методы расчета предлагаемой высоты дымохода четко изложены в Меморандуме о Законе о чистом воздухе и будут основываться на:
- 1.
Количество сжигаемого топлива;
- 2.
Содержание серы в сжигаемом топливе;
- 3.
Категория района;
- 4.
Прилегающие здания;
- 5.
Любые соседние существующие выбросы.
Заявка на одобрение предлагаемой высоты дымохода должна быть подана в соответствующие органы на ранней стадии проекта, чтобы убедиться в их одобрении или другой высоте, которую они могут потребовать. Невыполнение этого требования может привести к неловкой ситуации, когда будет выделено недостаточно средств из-за того, что им требуется дымоход большего размера, чем было включено в запланированные затраты.
При сжигании отходов особое внимание следует уделить образующимся дымовым газам. Для этого может потребоваться прибытие на высоту дымохода совместно с Инспекцией фабрик Ее Величества по загрязнению.
10.14.4 Тип и сжигание
Если рассматривается установка с несколькими котлами, предпочтительным является дымоход с несколькими дымоходами. Здесь необходимое количество и размер дымоходов заключены в одном лобовом стекле. Он предпочтительнее для планировочных бюро и имеет преимущество в большем подъеме шлейфа, чем из отдельных штабелей.
Следует избегать выхода нескольких котлов в один дымоход. Во время низкой нагрузки скорость истечения будет очень низкой, что, в свою очередь, позволит дымоходу остыть. Затем она может упасть до температуры точки росы, и там, где в топливе присутствует сера, будет образовываться кислота. Если дымоход из незащищенной стали, он будет подвергаться быстрой коррозии. Хуже того, по мере того, как котлы увеличивают свою нагрузку, скорость истечения будет увеличиваться, и начнут выбрасываться капли кислоты, которые быстро выпадают и наносят ущерб окружающему имуществу.
Конструкция дымоходов для промышленных котлов в основном будет стальной, однотрубной или многотрубной. Одножильный дымоход должен быть соответствующим образом изолирован, чтобы поддерживать максимальную температуру на выходе дымохода для предотвращения коррозии, и должен быть покрыт алюминиевым листом. В дымоходе с несколькими дымоходами каждый дымоход соответствующим образом изолирован и заключен во внешнее ветровое стекло. В основании каждого дымохода должен быть предусмотрен дренаж. Большие водотрубные котлы могут иметь бетонные лобовые стекла с внутренними дымоходами.
10.14.5 Соединительные каналы
Воздуховод между выходом котла и патрубком дымохода должен быть рассчитан на скорость газа не выше скорости дымохода и иметь изоляцию и облицовку, отверстия для доступа и компенсаторы. Он должен иметь как можно меньше изгибов и изменений сечения и, желательно, не должен проходить между выходом котла и соединением с дымоходом.
При использовании многотрубных дымоходов заслонки в каждом дымоходе не требуются, как это было для изоляции котла, когда несколько котлов выходят в общий воздуховод или дымоход. Это не следует путать с установкой заслонок для сохранения тепла в котле в периоды без нагрузки.
10.14.6 Выбросы песка и пыли
Выбросы твердых веществ из установок, работающих на твердом и жидком топливе, рассматриваются в публикации HMSO Песок и пыль. Измерение выбросов из дымоходов котлов и печей. В нем указываются уровни выбросов, которые должны быть достигнуты на существующей установке и указаны для новой установки. Подходящие соединения для отбора проб должны быть встроены в дымоход для использования испытательного оборудования, если постоянный мониторинг не предусмотрен.
Просмотр главыКнига покупок
Read full chapter
URL: https://www.sciencedirect.com/science/article/pii/B9780750644525500651
Zong-Xian Zhang, in Rock Fracture and Blasting, 2016
25.1.1 Methods для сноса дымохода
Методы сноса дымоходов можно разделить на три типа обрушения: (1) направленное обрушение, (2) складчатое или перекрывающееся обрушение и (3) обрушение на месте [1]. Если пространство, окружающее сносимую конструкцию, достаточно велико (например, размер открытого грунта в одном направлении намного больше, чем высота конструкции), следует выбрать метод направленного обрушения; если размеры открытого грунта меньше высоты, но больше половины высоты конструкции во всех направлениях, можно использовать второй способ; если размер открытого грунта во всех направлениях не может удовлетворить ни одному из первых двух условий, можно рассмотреть третий метод. В целом, третий метод сложнее в применении, чем первые два, и он не подходит для очень высоких конструкций высотой более 30 м.
При методе направленного обрушения взрывные работы могут начинаться от земли или на определенной высоте от земли, в зависимости от пространства вокруг дымохода и других местных условий. На рис. 25.1 взрывная резка начинается с точки H 0 . Важными параметрами при сносе являются (1) высота струйной резки, (2) длина струйной резки, (3) направленные окна и (4) геометрия струйной резки. Высота х взрывных выемок должна быть больше толщины стенки дымовой трубы у земли. В общем, мы используем ч = (1,5–3,0) δ . Длина взрывного разреза составляет более половины окружности или периметра дымовой трубы. Например, при сносе дымовой трубы высотой 100 м длина равнялась 60 % длины окружности дымовой трубы [2]. Направленные окна необходимы для контроля площади повреждения, вызванного взрывом, и направления обрушения. Эти окна могут быть изготовлены либо дробеструйной обработкой (перед дробеструйной резкой), либо механической резкой. Высота окон часто равна высоте струйной резки. На рис. 25.1 показаны три направленных окна. Ширина окон может быть от полуметра до нескольких метров, например [2], от 1,8 до 2,3 м. Взрывные скважины могут располагаться как в радиальном направлении, так и в тангенциальном. Длина взрывных скважин в радиальном направлении составляет от 60% до 70% толщины стенки дымовой трубы. Удельный заряд при взрыве колеблется от 0,7 до 2,5 кг/м 9 .0600 3 . Меньшие значения соответствуют более толстым стенкам, а большие значения соответствуют более тонким стенкам. Например, при сносе железобетонного дымохода длиной 60 м был использован удельный заряд 2,2 кг/м 3 с успешным результатом [3].
Рисунок 25.1. Проект взрывных работ для дымохода.
δ – толщина стенки; H 0 — положение взрывного реза от земли; h – высота взрывного реза; А–А — поперечное сечение дымовой трубы в верхней части взрывного разреза. Взрывной разрез производится более чем на половине площади поперечного сечения дымовой трубы, как показано на участке, обозначенном цифрой 9.0304 α или право БК. В зоне взрывания перед взрывом делают три направленных окна. Направленные окна могут быть изготовлены как пескоструйным, так и механическим способом.
При способе складчатого обрушения взрывной вырез в верхней части дымовой трубы должен быть произведен раньше, чем в нижней или наземной части дымовой трубы. Время задержки должно быть более 2 с.
Вышеупомянутый метод сноса дымоходов также используется в других высотных зданиях, таких как башни и высокие многоэтажные здания (небоскребы). Точно так же взрывная резка является наиболее важной операцией. Как правило, многократные взрывные работы выполняются от верхней части здания к нижней с определенным временем задержки. Кроме того, существуют и другие методы взрывных работ для сноса высотного здания.
View chapterPurchase book
Read full chapter
URL: https://www. sciencedirect.com/science/article/pii/B9780128026885000257
Michele Laraia, in Beyond Decommissioning, 2019
6.6.4 Промышленные дымоходы
На всех АЭС и практически во всех центрах ядерных исследований имеются дымоходы (часто называемые дымовыми трубами) для отвода вентиляционного воздуха и загрязненных газов (рис. 1.7). Однако опыт их потенциального повторного использования можно почерпнуть в основном из неядерного сектора. По сей день сохранилось значительное количество старых дымоходов, входивших в состав первых промышленных установок во многих странах и датируемых первой половиной 1800-х годов и даже ранее. Некоторые из них удивительно высоки (сотни м) и имеют осмысленный архитектурный дизайн.
«Проблема с дымоходом… безусловно, является типичным примером многих «аварийных ситуаций», создаваемых нашими историческими зданиями. Эволюция методов, использованных при его изготовлении, в Европе шла рука об руку с прогрессивной трансформацией городского и сельского ландшафта в результате индустриализации. Более того, дизайн и конструкция дымохода часто выявляют независимые культурные корни данной географической области — осязаемые признаки мастерства местных ремесленников» (Рива и Зорньо, 1995). Невероятная высота некоторых уцелевших дымоходов в заброшенных промышленных районах и эффективные методы их изготовления остаются удивительными.
По мере появления новых типов дымоходов старые дымоходы были заброшены и вскоре устарели, часто изнашиваясь до такой степени, что они больше не были конструктивно безопасными. К проблеме сохранения исторических дымоходов следует подходить с большим вниманием, уделяя особое внимание испытаниям материалов и статическому/динамическому моделированию. Но промышленные дымоходы передают ощущение культурной «принадлежности», которое нельзя игнорировать. Одним из примеров является район к югу и западу от площади Святого Петра в Риме, Италия. Почва там богата глиной, подходящей для обжига кирпича и извести («горн» по-итальянски). На протяжении многих веков в этом районе действовали печи, о чем свидетельствуют местные топонимы; и некоторые дымоходы остались. На рис. 6.36A показан один из этих дымоходов отдельно в декабре 2007 г., а на рис. 6.36B показан тот же дымоход, перестроенный под музей в августе 2018 г.
Рис. 6.36. (A) Промышленный дымоход, Рим, Италия. (B) Промышленный дымоход, Рим, преобразованный в музей.
(А) Фото М. Ларайя, 2007 г. (Б) Фото М. Ларайя, 2018 г. На заднем плане виден купол собора Святого Петра.За последние десятилетия потребность в телекоммуникациях быстро возросла, что сделало возможным повторное использование вышедших из употребления промышленных дымоходов (рис. 6.37).
Рис. 6.37. Старый стек повторно используется для телекоммуникационных целей, Вена, Австрия.
Фото М. Ларайя, 2013 г.Еще одно фото из Вены (рис. 6.38) свидетельствует о том, что некоторые промышленные трубы сохранились не для практического использования, а лишь как символы прошлого мира. Этот красивый дымоход в центре Вены окружен многоквартирными домами.
Рис. 6.38. Старая труба печи во дворе в центре Вены.
Photo M. Laraia, 2018.Инновационная концепция, в которой старый дымоход повторно используется в качестве физической опоры для выработки солнечной энергии, представлена в SIGUS (n.d.). Концепция основана на следующих основных элементах:
- •
«TROMBE WALL» со светопрозрачной оболочкой вокруг дымохода улавливает солнечное излучение, нагревает воздух и увеличивает приток воздуха из основного дымохода. Он также нагревает стенку дымохода для более равномерного непрерывного нагрева воздуха (ночью поток нагретого воздуха будет меньше).
- •
«СТЕКЛЯННЫЙ ФАРТУК» расположен у основания дымохода. Нагретый солнечным излучением воздух собирается под стеклянной крышей и направляется в дымоход. Стеклянный фартук использует подход «гибкого захвата» с панелями из поликарбоната. Вторичное использование этой расширенной конструкции («фартук») может быть в качестве теплицы.
- •
ДЫМОХОД. Теплый воздух помещения поднимается по дымоходу и создает перепад давления у основания, засасывая холодный воздух из отверстий.
Компания Eurowind запустила ветряную турбину мощностью от 1 МВт до более 10 МВт (ASME, 2004). Концепция сочетает в себе современные технологии ветроэнергетики, судостроения и строительства. Модульная конструкция предназначена для различных применений, от морских до различных наземных установок, ветровых электростанций или автономных установок. Станок можно монтировать на промышленных дымоходах и других высоких конструкциях, не препятствуя их нормальному использованию. Вместо того, чтобы иметь ветряную турбину, которая разгружает определенную нагрузку на ее опорную конструкцию, система предназначена для регулировки ветряной турбины – и, следовательно, ее нагрузки – в соответствии с известным запасом прочности несущей конструкции, например. дымоход. В этом случае поверхность раздела между конструкцией и турбиной будет поглощать напряжения, создаваемые вращением лопастей турбины.
В недавней заявке на патент использовалась аналогичная концепция. Вертикальная ветряная турбина установлена на верхней части дымохода. Лопасти ротора расположены снаружи дымохода, и механическая энергия, производимая вращающимися лопастями ротора, передается на генератор с помощью короткого приводного вала. Лопасти вращаются с помощью восходящего потока, связанного с дымовой трубой (Патенты, 2013 г.).
Солнечная башня с восходящим потоком — это электростанция на возобновляемых источниках энергии, описанная в Solaripedia (2011). Он сочетает в себе три технологии: дымоходный эффект, парниковый эффект и ветряные турбины. Воздух нагревается солнечным светом в очень большой конструкции, похожей на оранжерею, вокруг основания высокой трубы; возникающая в результате конвекция заставляет воздух подниматься вверх по восходящей башне. Этот воздушный поток приводит в действие турбины, которые производят электричество. Австралийская компания EnviroMission предлагает построить в Аризоне самую высокую в мире солнечную электростанцию с восходящим потоком воздуха. Башня высотой 800 м станет вторым по высоте сооружением в мире — всего на 30 м ниже небоскреба Бурдж-Халифа в Дубае, Объединенные Арабские Эмираты. Генерирующая способность солнечной электростанции с восходящим потоком зависит в основном от двух факторов: площади коллектора и высоты дымовой трубы. Чем больше площадь коллектора, тем больший объем воздуха нагревается, чтобы подняться в дымоход. В таблице 6.1 (Википедия, 2018 г.) перечислены самые высокие дымоходы в мире: после закрытия завода, на котором они расположены, промышленные дымоходы можно будет повторно использовать для выработки энергии, как описано выше.
Таблица 6.1. The tallest chimneys of the world
Name | Pinnacle height, m | Year | Country | Remarks |
---|---|---|---|---|
Chimney of GRES-2 Power Station | 419.7 | 1987 | Kazakhstan | Самая высокая труба в мире |
Inco Superstack | 380.1 | 1971 | Канада | |
371 | 1977 | USA | Tallest chimney in the USA | |
Kennecott Smokestack | 370. 4 | 1974 | USA | |
Chimney of Berezovskaya GRES | 370 | 1985 | Russia | Самая высокая дымовая труба в России |
Следует отметить, что дымовая труба на выведенной из эксплуатации АЭС Гарильяно в Италии (рис. 1.7) была демонтирована в конце 2017 г. по соображениям сейсмостойкости и заменена более короткой трубой, которая будет служить оставшиеся этапы процесса вывода станции из эксплуатации.
Начиная с 15-го и 16-го веков, высокие трубы, искусно украшенные резьбой, нишами и инкрустациями, веками составляли впечатляющий элемент архитектурного ансамбля. Вдохновившись этими древними дымоходами, в последние годы появилась новая тенденция, согласно которой дымоходы художественно украшаются, покрываются или обертываются и превращаются в настоящие произведения искусства. Одним из примеров среди многих является церковь Святого Лика (Chiesa del Santo Volto, по-итальянски). Башня бывшей трубы сталелитейного завода была сохранена и обернута спиральной символической металлической конструкцией, на которой установлен ряд шипов, изображающих шипы; спиральная структура передает ощущение восхождения. Сверху был установлен 60-метровый серебряный крест (Design Build, n.d.). Обзор старых дымоходов, «украшенных» в последнее время, дан в (Web Urbanist, 2009).). Замечательным примером «красивой» трубы является венский мусоросжигательный завод, спроектированный известным австрийским архитектором Фриденсрайхом Хундертвассером (рис. 6.39).
Рис. 6.39. Дымоход Венского мусоросжигательного завода.
Photo by M. Laraia, 2018.Посмотреть главуКнига покупок Справочник инженера-технолога, 2001 г.
Другое топливо
Скорость излучения диоксида серы впервые рассчитывается с
= 0,020 WS
9043
, где R — скорость диоксида серы (кг/ч), W — максимальная скорость сжигания топлива (кг/ч), а S — содержание серы в топливе (в процентах). Уравнения разные, так как предполагается, что в случае сжигания угля некоторое количество серы будет удерживаться в золе.
Затем учитывается площадь, в которой находится дымоход. The classes are:
- A:
underdeveloped area where development is unlikely
- B:
partially developed area with scattered houses
- C:
a built-up residential area
- D :
городской район со смешанной промышленной и жилой застройкой
- E:
крупный город или городской район со смешанной промышленной и плотной жилой застройкой.
Затем рассчитывают нескорректированную высоту дымовой трубы путем нанесения уровня выбросов и классификации на график, представленный в Меморандуме, или путем умножения приведенных коэффициентов:
A 0.55 B 0.78 C 1. 00 D 1.30 E 1.60 The uncorrected chimney height ( U ) is calculated from the sulfur dioxide emission rate ( R a ) as previously:
If R A составляет менее 10 кг/ч: U = 6RA0,5
IF R A от 10 до 100 кг: U = 12 RA0,2
- 9
777777777777777777777777777777777777777
Я и от 100 до 800 кг/ч: U=Ra0,5-0,9Ra0,67
Просмотреть главуКнига покупок
Прочитать главу полностью
URL: https://www.sciencedirect.com/science/article/pii/B9780750673280500471
Какой высоты должен быть дымоход?
Камины могут стать прекрасным украшением практически любого дома. Они бывают разных стилей: от прямых и строгих ультрасовременных версий до более экстравагантных царственных моделей. С деревенскими вариантами кирпича и раствора их можно настроить так, чтобы они подходили практически к любому стилю дома.
Предварительное исследование покажет вам, что эти конструкции не только бывают разных стилей, но и могут быть изготовлены из различных материалов, таких как кирпич, металл и плитка, и это лишь некоторые из них.
В целом, вы можете ожидать, что камин будет состоять из топки — это область, в которой горит огонь — кожуха для украшения, предметов безопасности, таких как решетки и кочерги, а также дымохода и дымохода, чтобы выводить весь этот дым наружу.
Последняя из этих частей является самой загадочной из каминов, так как их часто неправильно понимают и почти невозможно осмотреть. Что еще хуже, это также самая известная часть камина, которую трудно обслуживать и чистить – это проблема, учитывая, что эта часть будет находиться под самыми коррозионными элементами!
Хотя у вас может возникнуть много вопросов о дымоходах, один из наиболее актуальных, вероятно, «Какой высоты он должен быть?» Прежде чем ответить на этот вопрос, лучше сначала рассмотреть, как работают эти важные части камина.
Как работает дымоход?
Сами дымоходы берут свое начало еще в древнеримских обществах, которые использовали трубы для удаления дыма из пекарен. Они были в больших жилищах по всей Европе, но только в 16 веке их начали находить в жилых районах.
Проще говоря, основная задача дымохода — отводить горячие газы и дым из камина, топки или плиты и выбрасывать их во внешнюю атмосферу. Эти конструкции расположены вертикально, поэтому газы могут эффективно удаляться из основной зоны горения.
Внутреннее пространство, куда выходят дым и газы, называется дымоходом и часто является основной областью деятельности трубочистов. Хотя этот дымоход не встречается в старых дымоходах, он был необходим во всех домах после 1950-х годов, поскольку он защищает сам дымоход от коррозионно-активных элементов, исходящих от дыма и газа.
Дымоход и дымоход могут состоять из множества различных элементов, наиболее распространенными из которых являются плитка, бетон и металл. Основной механизм использования основан на относительном давлении изнутри наружу. Как предполагалось, температура воздуха внутри дымохода намного выше, чем окружающий воздух.
Эта повышенная температура приводит к более высокой степени добавления энергии к воздуху, что делает его намного менее плотным, чем более холодный воздух снаружи дома. Это может создать всасывание, когда дым вытягивается из дома естественной тягой. Общая высота дымохода влияет на величину создаваемой тяги: чем выше дымоход, тем больше тяга.
Правила высоты дымохода
Как и предполагалось, если дымоход слишком короткий, он будет страдать от плохой тяги – это результат недостаточного внутреннего давления, создаваемого для его выталкивания наружу. Однако слишком высокие дымоходы также могут иметь некоторые проблемы.
Слишком высокий дымоход может привести к тому, что нагретый воздух перестанет охлаждаться к тому времени, когда он достигнет вершины дымохода. Это может создать отрицательное давление внутри дымовой трубы, которое выталкивает дым и другие газы обратно в дом.
Чтобы получить правильную высоту, многие инженеры создали формулу для точного создания дымохода правильного размера. Зная молекулярную массу выбрасываемого газа и предполагая, что такие вещи, как потеря тепла и трение, низки, необходимо знать лишь несколько других элементов.
Хотя это руководство выходит за рамки этого руководства, в эту формулу необходимо рассчитать такие факторы, как гравитационное ускорение, средняя температура внутри дымохода, высота дымохода и другие факторы. Для непрофессионала есть несколько эмпирических правил, которые можно использовать, чтобы выяснить очень близкое приближение к тому, какой высоты должен быть дымоход.
Самым распространенным из них является правило 2 футов, 10 футов, 3 футов. Приблизительно это означает, что дымоход должен быть на 3 фута выше точки, в которой он проходит через крышу, а также должен быть как минимум на 2 фута выше любой части здания, которая находится в пределах 10 футов от дымохода.
В идеале вы хотите, чтобы дымоход был самой высокой точкой в доме — слишком высокий козырек дома может привести к тому, что он будет конкурировать с дымовой трубой за давление воздуха, что снизит его эффективность.
Проблемы и проблемы с дымоходом
Несмотря на то, что соблюдение правильной высоты дымовой трубы максимизирует эффективность вашего камина в удалении опасных газов и дыма, это не единственное, о чем вам нужно беспокоиться, когда речь идет о воздушном потоке. Твердое топливо, такое как древесина и уголь, производит большое количество креозота, который может просачиваться в стенки дымохода.
Это может привести к накоплению в ходе многократного использования, что приведет к ограничению сквозняков. Это приводит к очевидному выводу, что дым не сможет эффективно покинуть камин. Наиболее опасно то, что этот креозот может воспламениться, вызвав пожар в дымоходе.
Этот огонь может гореть намного горячее, чем дымоход и дымоход. Разъедающее воздействие, которое это может вызвать, сравнимо с противоположной, но столь же разрушительной силой снаружи. Влага может просочиться в кирпичи каменных каминов и замерзнуть за зиму.
Этот процесс разрушает раствор, что приводит к отслаиванию и разрыхлению кирпичей. Это может привести к утечкам, которые снижают эффективность дымохода, а также являются потенциально опасными. Чтобы смягчить эти проблемы, рекомендуется следовать определенному графику обслуживания, чтобы поддерживать дымоход в отличной форме.
Также настоятельно рекомендуется приглашать сертифицированного трубочиста к вам домой для ежегодного осмотра, так как он сможет обнаружить потенциальные проблемы своим наметанным глазом намного быстрее, чем большинство людей. Более современные материалы, конструкции и источники топлива также могут быть добавлены к новой установке дымохода и камина, которые требуют гораздо меньшего обслуживания.
Заключительные мысли
Высота дымохода важна, потому что она определяет эффективность, с которой ядовитый воздух, образующийся при горении, может покинуть здание. Слишком короткий может означать, что внутреннего давления недостаточно для преодоления внешнего давления, а слишком высокий может создать отрицательный воздушный пузырь, который толкает поднимающиеся газы и дым обратно вниз.
Неправильное обслуживание дымохода и камина может создать дополнительные проблемы с тягой в виде накопления креозота, воспламенения в дымоходе и отслаивания кирпичей. Если вы пытаетесь определить высоту дымохода, воспользуйтесь правилом 2 фута, 10 футов, 3 фута. Дымоход должен простираться не менее чем на 3 фута от его отверстия и быть на 2 фута выше, чем что-либо в 10 футах вокруг него.
Трубочист и инспекция
Принимая во внимание все обстоятельства, наиболее важной задачей для домовладельцев является надлежащая чистка и инспекция дымоходов. Неважно, насколько высок или короток ваш дымоход, потому что проблемы с тягой возникают чаще, чем если вы не поддерживаете чистоту дымохода.
В этом случае вам следует нанять сертифицированных специалистов, которые смогут осмотреть ваш дымоход и очистить креозот, который может заблокировать дымоход и вызвать серьезные проблемы с курением.
В компании Vertical Chimney Care последние 30 лет мы поддерживаем чистоту в Чикаго и пригородах, а наш профессионализм делает нас самой надежной компанией по обслуживанию дымоходов на Среднем Западе. Свяжитесь с нами, чтобы поговорить со специалистом!
Некоммерческая служба в поддержку ответственного отопления дома дровами
Когда люди сообщают о проблемах с работой их систем сжигания древесины, причина часто связана с дымоходом. Выбор правильного дымохода и проектирование схемы установки имеют решающее значение для хорошей производительности. А знание того, как работают дымоходы, полезно в повседневной эксплуатации прибора.
Дымоходы работают по принципу подъема горячего воздуха, потому что он менее плотный, чем холодный. Когда дымоход заполнен горячим газом, этот газ имеет тенденцию подниматься вверх, потому что он менее плотный, чем воздух снаружи дома. Поднимающийся горячий газ создает разность давлений, называемую тягой, которая втягивает воздух для горения в прибор, а выхлопные газы выбрасывает наружу.

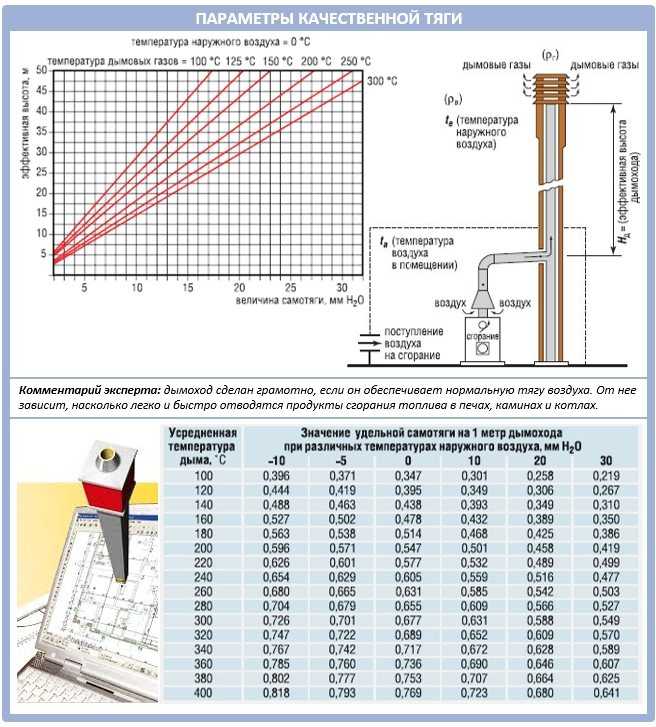

На величину тяги, создаваемой дымоходом, влияют два фактора.
1. Тепло: чем горячее газы в дымоходе по сравнению с воздухом снаружи, тем сильнее тяга.
2. Высота: чем выше дымоход, тем большую тягу он будет производить при данной разнице температур.
В таблице ниже показано, как тепло в дымоходе и высота дымохода вместе создают тягу.
Перепады давления, возникающие в результате различных перепадов температур и различной высоты штабеля, в паскалях
Примечания:
- Красные цифры в основной части таблицы обозначают количество паскалей (Па) перепада давления, возникающего в результате пересечения перепада температур и высоты штабеля. Один Па равен 0,004 дюйма водяного столба («вод. ст.»).
- Нижние две строки тела таблицы можно использовать для приблизительной оценки общего эффекта стека (значения – и +) в домах в холодную погоду.
- Измерение температуры дымовых газов в одной точке, обычно на дымоходе, даст более высокую температуру, чем среднее значение для всей системы из-за потерь тепла через дымоход, и, следовательно, завысит прогнозируемые уровни тяги, если не будет применена поправка.
- Измерения высоты системы сжигания и вентиляции должны производиться от основания топки; то есть откуда греется.
Функция дымохода заключается в создании тяги, которая всасывает воздух для горения в устройство и безопасно отводит дымовые газы наружу. Но хороший дымоход должен делать больше. Он должен:
- защищать конструкцию дома от проходящих через нее горячих газов;
- выдерживают высокие температуры газа, которые могут возникнуть в результате пожара в дымоходе;
- сохраняет тепло дымовых газов для создания сильной тяги;
- устойчивы к коррозии внутри и атмосферным воздействиям снаружи; и
- быть загерметизированы для предотвращения утечки.
Вот несколько основных рекомендаций по эффективной установке дымохода. Требования вашего местного кода могут отличаться от приведенных, поэтому лучше проверить.
Установить внутренние дымоходы
Этот дымоход установлен правильно. Обратите внимание, что там, где он проходит через жилое помещение, дымоход должен быть закрыт легким каркасом и гипсокартоном. Дымоход должен быть установлен внутри дома, а не на внешней стене. Когда дымоходы поднимаются вверх по наружным стенам, они подвергаются воздействию холода снаружи, и этот охлаждающий эффект может уменьшить доступную тягу в приборе. Дымоходы, которые проходят через дом, выигрывают от того, что они заключены в теплую среду дома, создают более сильную тягу и накапливают меньше отложений креозота. Дымоходы, установленные внутри здания, работают намного лучше, чем наружные дымоходы. Даже когда огонь не горит, внутренняя дымовая труба создает некоторую тягу. Мало того, что наружные дымоходы охлаждаются, что приводит к холодным обратным тягам, они также создают как минимум два 90 градусов меняет направление потока, что также снижает производительность.
Более высокие дымоходы создают большую тягу
Эмпирическое правило для минимальной высоты гласит, что общая высота системы (от пола, на котором установлено устройство, до вершины дымохода) никогда не должна быть менее 4,6 м (15 футов). . Большинство обычных установок превышают эту высоту, но установки в коттеджах с пологими крышами могут не выполняться. Если в коротких системах возникают проблемы с тягой, рассмотрите возможность увеличения высоты дымохода. Если проблемы с тягой возникают в системах, превышающих рекомендуемую минимальную высоту системы, добавление дымохода может иметь незначительный эффект или не иметь никакого эффекта. Большинство проблем с тягой связано с недостаточной температурой газа в дымоходе.
Правила проходки через крышу
Верх дымохода должен выступать не менее чем на 1 м (3 фута) над точкой выхода с крыши и на 600 мм (2 фута) выше любой крыши, здания или другого препятствия внутри горизонтальное расстояние 3 м (10 футов). Эти правила являются минимально необходимыми. Часто лучше сделать дымоход выше, чтобы избежать турбулентности ветра. Хорошая цель состоит в том, чтобы верхняя часть дымохода была выше козырька крыши, и это намного проще, если дымоход проходит через крышу рядом с козырьком. Обратите внимание, что на приведенном ниже рисунке дымоход слева не будет работать должным образом, потому что он проходит через оболочку дома ниже его самого высокого уровня и потому что он находится снаружи и охлаждается на большей части своей длины.
Размер дымохода должен соответствовать размеру прибора
Размер дымохода должен быть того же размера, что и воротник дымохода прибора. Дымоходы, которые слишком велики для прибора, который они обслуживают, являются обычным явлением, отчасти потому, что люди привыкли думать, что чем больше, тем лучше. Теперь ясно, что больше не значит лучше, когда речь идет о размерах дымохода. Заданный объем дымовых газов течет быстрее и имеет меньше времени для потери тепла в маленьком дымоходе, чем в большом. При планировании систем дровяного отопления опытные монтажники иногда выбирают дымоход с меньшим внутренним диаметром, чем у дымохода прибора. Обычно это делается, когда дымоход проходит внутри дома и очень высокий. Дымоходы высотой более 8 м (около 25 футов) иногда создают большую тягу, чем требуется устройству, поэтому можно использовать дымоход меньшего размера без какого-либо снижения производительности. Решение о том, можно ли уменьшить размер дымохода по сравнению с размером дымохода прибора, должно приниматься опытным специалистом.
Ваш дом лучше дымохода, чем ваш дымоход?
Рабочий дымоход представляет собой закрытый столб теплого воздуха или газов, окруженный более холодным наружным воздухом. Теплый воздух или газ в дымоходе более плавучий, чем плотный холодный наружный воздух, поэтому он поднимается вверх, создавая тягу в системе.
В этом наружном дымоходе будет холодная обратная тяга, когда в печи не горит огонь. Зимой ваш дом также представляет собой закрытый столб теплого, живительного воздуха, создающего форму «тяги». По сути, теплый воздух поднимается к верхней части дома, создавая там более высокое атмосферное давление. При этом давление в подвале ниже, чем снаружи. Поэтому в подвале негерметичного дома чувствуется сквозняк, так как холодный наружный воздух затягивается в область более низкого давления, а помещения второго этажа более комфортны. Между зоной высокого давления в верхней части дома и зоной низкого давления в нижней части дома находится полоса давлений, равная атмосферному давлению снаружи дома, которая называется плоскостью нейтрального давления (NPP). Разница в давлении на разных уровнях дома называется эффектом дыма.
В некоторых домах дымоходы лучше, чем в других. Двух- или трехэтажные дома производят больше эффекта стека, чем бунгало, потому что столб теплого воздуха в них выше. Дом с большей частью утечек на верхних этажах, как правило, производит больший эффект дымохода, потому что утечки предлагают готовый путь для выхода теплого воздуха — как открытый верх дымохода.
Хорошие дымоходы — те, которые изолированы и проходят через дом — не подвержены эффекту дыма. Эффект дымовой трубы всегда присутствует в домах, но он практически не влияет на тягу, если дымоход установлен через теплую часть дома.
Наружные дымоходы могут перевернуться, если эффект дымовой трубы достаточно силен, позволяя дыму или холодному наружному воздуху проникать в дом через устройство.
Зимой из-за холодного обратного потока будет очень трудно разжечь огонь в этой печи. Одна из ситуаций, в которой влияние эффекта дымовой трубы является наиболее неприятным, – это когда устройство, обслуживаемое дымоходом, установлено в подвале одноэтажного дома. этажная пристройка к двухэтажному дому, как показано на рисунке. По возможности следует избегать такой формы установки.
Дымоходы, которые проходят через ограждающие конструкции ниже самого высокого уровня, как показано выше, не будут работать должным образом. В идеале, система сжигания дров слева должна быть перемещена так, чтобы ее дымоход мог подняться через двухэтажную часть дома. Точно так же система справа должна быть перемещена так, чтобы ее дымоход проходил через потолок собора ближе к самой высокой точке.
Подходящие варианты дымоходов
Металлические дымоходы заводского изготовления определенных типов могут использоваться с дровяными приборами. Дровяные печи, печи центрального отопления и некоторые заводские камины должны использовать специальный высокотемпературный металлический дымоход. Ваш продавец дровяного отопления может показать вам различия между различными типами и указать, какой из них вам потребуется для вашей установки. Все дымоходы заводского изготовления должны иметь соответствующий колпачок, чтобы предотвратить попадание воды в изоляцию и обеспечить надежную тягу.
Каменные дымоходы, сооруженные в соответствии с правилами, изложенными в строительных нормах, могут использоваться с дровяными приборами. Эти дымоходы состоят из облицовки из глиняной плитки, окруженной кирпичом или камнем. Если вы планируете построить каменный дымоход, обязательно получите разрешение на строительство и дайте понять каменщику, который будет выполнять работу, что вы хотите, чтобы она соответствовала правилам строительных норм и правил.
Обычный каменный дымоход состоит из облицовки из глиняной плитки, окруженной кирпичной, блочной или каменной конструкцией. Вкладыши из нержавеющей стали могут быть установлены в каменных дымоходах, когда они построены, или для устранения внутренних повреждений в существующем дымоходе. Существующие каменные дымоходы должны быть проверены квалифицированным трубочистом перед подключением дровяного прибора. Поскольку обычный каменный дымоход не имеет изоляции и функционирует как радиатор, который поглощает тепло дымовых газов, рекомендуется установить вкладыш дымохода из нержавеющей стали, прежде чем использовать его для вентиляции дровяного отопительного прибора.
Если у вас есть каменный дымоход, который вы хотите проверить, наймите квалифицированного трубочиста для его осмотра. Если вы видите какие-либо повреждения кирпичей или растворных швов в верхней части дымохода, или если на кирпичной кладке есть темные пятна, вам следует немедленно проверить дымоход. Каменные дымоходы, которые были повреждены в результате старения или пожара в дымоходе, или слишком велики для устройства, которое вы хотите подключить, могут быть облицованы сертифицированным вкладышем из нержавеющей стали. Эти вкладыши могут быть как жесткими, так и гибкими.
Креозот и дымоходы
Когда древесина медленно сжигается для получения дыма, дым может конденсироваться на прохладной внутренней поверхности дымохода, образуя отложения креозота. Креозот — легковоспламеняющийся материал. Если он воспламеняется у основания дымохода, он может вызвать бушующий огонь, который распространяется вверх по дымоходу, вызывая чрезвычайно высокие температуры по мере его распространения. Высокая температура может повредить глиняные вкладыши в каменных дымоходах или металлические вкладыши в заводских дымоходах. Несмотря на то, что дымоходы с температурой 650°C могут выдерживать температуру пожара в дымоходе, тепло по-прежнему вызывает экстремальную нагрузку на дымоход.
Пожары в дымоходах являются результатом неправильной техники топки в сочетании с отсутствием надлежащего ухода за дымоходом. При правильной эксплуатации дровяных приборов с использованием методов, изложенных далее в этой брошюре, некоторое количество креозота все же может откладываться, но он будет менее горючим. Вместо черного, смолистого типа креозота, который образуется в результате тлеющих пожаров, креозот, образующийся в результате правильного обжига, мягкий, хлопьевидный и темно-коричневого цвета.
Пожар в дымоходе можно предотвратить. Дымоходы следует регулярно проверять на наличие отложений креозота, пока вы не узнаете, как быстро он накапливается в вашем дымоходе. Обычные дровяные печи могут производить креозот быстро, потому что они не могут сжечь древесину так же полно, как усовершенствованные конструкции. В тяжелых случаях достаточное количество креозота, чтобы выдержать разрушительный пожар в дымоходе, может быть нанесено всего за несколько дней. Более новые дровяные печи с низким уровнем выбросов сжигают дрова настолько полно, что при правильной эксплуатации их дымоходы обычно нуждаются в чистке только один раз в год.
Никогда не думайте, что дымоход чистый. Регулярно проверяйте его, особенно весной и осенью. Если у вас возник пожар в дымоходе, проверьте дымоход и при необходимости отремонтируйте его перед использованием системы.
Расчет дымохода: методика
Технические условия
Устройство дымохода в бане планируется до начала строительства. На схеме печь в парилке располагают так, чтобы труба, ведущая на крышу, располагалась как можно ближе к коньку или к наружной стене. Каналы с горизонтальными участками более 1 м не обеспечивают хорошей тяги. Легкие печи оснащаются набивными трубами, а большие – отдельно стоящими массивными корневыми трубами.
Основные требования к размерам дымохода следующие:
- Диаметр канала. Их выбирают в зависимости от тепловой мощности печи. Минимальный размер 150 мм, а если печь кирпичная, проходное сечение трубы должно быть не менее площади 1 кирпича (25х12 см). Площадь сечения канала для электропечей от 8 см² на 1 кВт. Если воздуховод будет слишком большим, поднимающийся вверх дым будет быстро остывать и вызывать образование конденсата, а узкий воздуховод не сможет создать необходимую тягу.
- Высота внутренней дымовой трубы для хорошей тяги должна быть не менее 5 м (от топки печи до верхнего края) и располагаться на кровле ближе к коньку. Если это расстояние менее 1,5 м, труба должна быть выше конька на 50 см. Для плоских крыш оптимальная высота трубы 1,2 м. Конструкцию выше 1,5 м необходимо дополнительно закрепить растяжками.
- Толщина. Стены должны позволять дымоходу медленно остывать. Для внутренней конструкции их толщина должна быть не менее 12 см, а для внешней – 38-40 см.
Каналы из керамики или кирпича долго сохраняют тепло. Меньше других покрыт моросью сэндвич, представляющий собой конструкцию из двух вложенных одна в другую труб с теплоизоляцией между ними. Для бани ее слой из керамзита или базальтовой ваты должен быть не менее 50 мм.
Важно, чтобы внутренняя поверхность канала была гладкой, а не пористой. Это обеспечивает тягу и предотвращает скопление большого количества сажи на стенах. Неровности мешают движению дыма, поэтому лучше, если внутренняя часть будет иметь круглое сечение.
Как самостоятельно рассчитать высоту трубы
Далее будет приведена методика самостоятельного расчета – она ориентирована на СНиП 41-01-2003 “Отопление, вентиляция и кондиционирование воздуха” … Согласно этому документ, имеем следующую информацию:
- минимальная высота дымохода, которая считается от оголовка до колосника, составляет 5 м;
- оптимальная высота должна быть 6 м.
Проход круглой трубы через крышу
Однако эти данные абсолютно ничего не говорят о том, какой параметр выбрать в конкретном случае, для конкретного оборудования. Поэтому специалисты используют следующую формулу.
Формула расчета высоты трубы
На основании представленной формулы выведем основные параметры, которые необходимы для точных расчетов.
- А – метеорологические условия окружающей местности. Имеется в виду некий коэффициент, который уже рассчитан профессионалами и представлен в описательных документах. Например, для северных регионов этот параметр устанавливается равным 160.
- Mi Масса вещества, проходящего через дымоход в определенную единицу времени. Этот параметр можно найти в документации, поставляемой с обогревателем.
- F – скорость осаждения частиц, которые образуются при сгорании топлива. Этот показатель можно найти в нормативных документах на вид используемого топлива. Возьмем, к примеру, дрова и электрический обогреватель. В первом случае расчетное значение равно 25 ед., а во втором – 1.
- (Спдки и Сфи) – концентрация различных веществ в удаляемом газе. Оба показателя также берутся из инструкции, прилагаемой к отопительному оборудованию.
- V – объем откачанного газа.
- Т – разница температур поступающего воздуха и газа на выходе из трубы.
Расчет высоты дымохода
Высота дымохода над крышей также является очень важным параметром. Определяется исходя из формы крыши – все данные также берутся из приведенного выше СНиП.
Плоская крыша здания
Если крыша здания плоская, то высота трубы определяется следующим образом.
Таблица. Высота трубы плоской крыши.
Термины Высота установки над крышей Крыша не имеет парапетов и других установленных устройств. 120 см. На крыше установлены защитные бордюры и другое оборудование. К максимальной высоте устанавливаемого оборудования добавляется 1 м. На крыше установлена вентиляционная труба. Высота дымохода должна быть на 50 см выше высоты вентиляционной трубы. При этом расстояние между ними должно быть не менее 5 м. Высота дымохода на плоской крыше
Если ваша крыша скатная, то на высоту дымохода будет влиять его расположение относительно конька крыши – имеется в виду расстояние (расстояние между ними).
Таблица. Высота трубы скатной крыши.
Термины Высота установки над крышей Расстояние от конька до дымохода не более 1,5 м. Минимальная высота 50 см. Расстояние 1,5-3 м. Высота дымохода устанавливается в самой высокой точке крыши. Расстояние более 3 м. При этом необходимо измерить угол между горизонтальной линией, проведенной по уровню конька, и верхней точкой дымохода – он должен быть ровно 10 градусов. Минимальная высота дымохода всегда должна быть 5 м
Также на высоту дымохода над коньком могут влиять сторонние факторы, такие как строения, расположенные в непосредственной близости, и высокие деревья. Наличие таких препятствий образует ветровую опорную зону. В этой зоне практически невозможно обустроить хорошую тягу, которой будет достаточно для нормальной работы отопителя. Чтобы выйти из этой ветровой зоны, необходимо увеличить высоту дымохода не менее чем на 50 см.
Для обеспечения стабильной тяги важно, чтобы оголовок трубы на крыше имел достаточную высоту относительно конька и не попадал в зону ветровой поддержки.
Аналогичная ситуация будет, если отопительное оборудование находится в невысоком хозяйственном помещении, пристроенном к дому или расположенном в непосредственной близости. Оба варианта показаны на схеме выше.
Цены на различные типы кровельных коньков
Конек крыши
Калькулятор высоты конька
Перейти к расчетам
Конек – важная часть стропильной системы
Материал
Печные трубы для бани изготавливаются из следующих материалов:
- не огнеупорный кирпич подходит) – имеет хороший теплообмен с окружающей средой, пожаробезопасен, для такого дымохода требуется прочная опора; Керамика
- – устойчива к высоким температурам, физическим и химическим воздействиям, керамические блоки изготавливаются специально для дымоходов.
- черный металл – для защиты от коррозии покрывается эмалью, выдерживает температуру до 500°С, но не пригоден для интенсивно работающих ванн; нержавеющая сталь
- – она прочная и легкая, трубу из нее можно установить на печь с толщиной стенки в полкирпича, лучшая марка AISI 321 (с примесью молибдена), материал нужно покупать у проверенный производитель.
Асбоцемент слишком пористый материал, легко впитывает конденсат, который при соединении с сажей разрушает трубу, она может лопнуть. Чтобы этого избежать, его необходимо утеплить и обложить кирпичной кладкой. Дымоходы с оцинкованным наружным кожухом в парилке не используются. этот материал выделяет вредные вещества при нагревании.
Деревянные части кровли и крыш из горючих материалов имеют повышенную пожароопасность. Трубу размещают от них на расстоянии 15 и 30 см соответственно, и эти элементы конструкции утепляют кровельным металлом, гибким листовым асбестом.
Функции дымоходов
Факторы, зависящие от материала и высоты дымохода:
- Хорошее формирование тяги, прямо зависящее от высоты трубы.
- Качество горючего топлива.
- Время прогрева стен дымохода. Если стенки дымохода прогреваются за короткий промежуток времени, то это приводит к устранению конденсата, который не может образовываться при хорошем уровне тяги.
Используемый материал также зависит от качества сцепления. При монтаже кирпичных дымоходов внутреннюю его часть необходимо делать максимально гладкой во избежание оседания сажи и копоти на трубе. Мы не рекомендуем использовать глиняный раствор для отделки трубы изнутри, так как он плохо проводит тепло, что влечет за собой снижение тяги и образование конденсата.
Таким образом, можно сделать вывод, что в процессе установки дымоходов все очень тесно взаимосвязано, но главным фактором хорошей функциональности отопительных котлов, печей и каминов все же является высота дымохода.
Установка трубы в баню
Дымоход можно установить так:
- внутри бани с выходом через крышу;
- выведен через стену наружу здания.
При внутренней конструкции труба дополнительно обогревает помещение. Но его монтаж считается сложным из-за необходимости устранения щелей в кровле, чтобы не было протечек и для защиты кровли от возгорания.
Дымоход в баню проще сделать через стену своими руками. Для этого необходимо разместить печь у наружной стены и исключить контакт газовой или электрической магистрали с секциями конструкции.
Монтаж дымохода для сауны начинается снизу – каждая секция вставляется внутрь предыдущей. Все стыки зажимаются хомутами и обрабатываются герметиком. Вертикальная часть устанавливается в сборе. В зависимости от конструкции и выхода трубы канал может иметь 1-2, максимум 3 витка. Рекомендации по установке следующие:
- Часть дымохода соединяется с печным патрубком с помощью переходника. Затем надевается и пломбируется кусок трубы с задвижкой (шибером).
- Горизонтальный участок проводится через отверстие в стене диаметром не менее 450 мм, на его конце устанавливается тройник с креплениями для вертикального участка.
- На выходе трубы выполняется кирпичная кладка на цементном растворе или огнеупорный короб из листового металла или асбоцемента. Между стенками короба и трубой укладывается негорючий теплоизоляционный материал.
- Вертикальная часть дымохода крепится к стене специальными скобами на расстоянии 1 м.
- Нижний выход перекрыт заглушкой, которая снимается при очистке от нагара.
- Внутри помещения зона прокладки швеллера обшита металлическими листами, которые защитят поверхности стен от перегрева и возгорания.
Выгодное использование двойных труб
Правильный подход и грамотное изучение основных нюансов помогут вам самостоятельно установить дымоход сэндвич.
Благодаря этой особенности отдельный фундамент для печи не требуется.
- Компактность, которая в сочетании с легкостью позволяет легко транспортировать продукцию к месту назначения.
- Простой ремонт, благодаря которому специалисты могут легко заменить одну из его частей в дымоходе.
- Разнообразная фурнитура, которая поможет вам установить устройство с выходом через крышу или стену.
- Наличие теплоизоляционного слоя между трубами, что позволяет снизить температуру снаружи.
Это преимущество направлено на повышение пожарной безопасности конструкции.
- Отсутствие застоя и возможность эффективного дымоудаления, т.к. внутренняя поверхность трубы имеет форму плоского цилиндра.
Именно поэтому в дымоходных трубах из сэндвича из нержавеющей стали образуется так мало сажи.
- Антикоррозийные материалы, из которых изготовлены изделия, поэтому на стенках последних не скапливается конденсат и химические соединения разрушающего действия.
- Простота в эксплуатации. Регулярные профилактические осмотры дымоходов, конечно, необходимы, но конструктивные нюансы таких изделий позволяют выполнять их не так часто.
- Привлекательный внешний вид. Сэндвич-трубы не нуждаются в дополнительной отделке и прекрасно смотрятся как снаружи, так и внутри помещений.
Как рассчитать диаметр дымохода
При проектировании дымохода необходимо выбрать используемый материал. А материал во многом зависит от того, какое топливо будет использоваться для отопления. Ведь дымоход предназначен для удаления остатков сгорания одного топлива, а с другим работать не будет. Например, кирпичный дымоход прекрасно работает на дровах, но не подходит для газовых обогревателей.
Кроме того, необходим правильный расчет диаметра дымохода. Если дымоотводчик используется для одного нагревателя, проблема может быть решена путем изучения технической документации, предоставленной производителем прибора. А если к одной трубе подключено несколько разных систем, то для расчета дымохода нужны знания законов термодинамики, профессиональный расчет, особенно диаметр трубы. Неверно полагать, что нужен больший диаметр.
Шведский метод
Среди различных методов расчета диаметра важна оптимально подходящая схема, особенно если приборы низкотемпературные и долгогорящие.
Для определения высоты учитывается отношение площади поперечного сечения дымохода к внутренней камере сгорания. Высота трубы определяется по графику:
Где f – площадь среза дымохода, а F – площадь топки.
Допустим, например, площадь поперечного сечения печи F 70*45=3150 кв.см, а сечение дымовой трубы f 26*15=390. Соотношение между указанными параметрами равно (390/3150) * 100% = 12,3%. Сопоставив полученный результат с графиком, видим, что высота дымохода составляет примерно 5 м.
Важно! Этот метод расчета больше подходит для каминов, поскольку здесь не учитывается объем воздуха внутри топки.
Важно! В случае установки дымохода для сложных систем отопления важно рассчитать параметры дымохода.
Точный расчет
Для расчета необходимого сечения дымохода обязательно учитываются все его характеристики. Например, можно выполнить стандартный расчет размеров дымохода, подсоединяемого к дровяной печи. Для расчетов берут следующие данные:
- температура сжигания отходов в трубе равна t = 150°С;
- скорость прохождения канализационного трубопровода 2 м/с;
- скорость горения древесины Б составляет 10 кг/ч.
Если вы следите за этими индикаторами, вы можете делать расчеты. Для этого количество уходящих продуктов сгорания рассчитывается по формуле:
Здесь V равно количеству воздуха, которое требуется для сжигания топлива при расходе v = 10 кг/ч. Он равен 10 м³/кг.
Затем рассчитывается необходимый диаметр:
Способы оплаты
Точный метод + формула
Рассчитать дымоход для печи не для новичков. Такую работу лучше доверить профессионалам. Но если вы решили рассчитать этот параметр самостоятельно, вам потребуется знание основных данных и нескольких формул:
- Для определения объема дымовых газов важно знать мощность отопительного агрегата. Для расчетов используем формулу: , где:
- Б – коэффициент скорости сгорания твердого топлива. Это значение определяют на основании данных таблицы № 10 ГОСТ 2127;
- В – уровень объема сожженного топлива. Это значение указано на бирке промышленного устройства;
- Т – уровень нагрева уходящих газов на выходе из дымохода. Для дровяных печей – 1500.
- Общая площадь дымохода. Он рассчитывается исходя из соотношения объемов газов, эта величина обозначается «Vr» и скорости их движения в трубопроводе. Для бытовой дровяной печи это число составляет – 2 м/с.
- Диаметр круглой трубы рассчитывается по формуле – d² = (4 * Vr) / (π * W), где W – скорость продвижения газа. Все расчеты лучше выполнять на калькуляторе и внимательно вводить все значения.
Рассчитываем оптимальную величину тяги
Данная операция выполняется для контроля расчетов оптимальной высоты и сечения дымохода. Этот расчет можно провести по 2 формулам. Основные, но сложные, мы приведем в этой главе, а основную, простую формулу дадим при выполнении пробного расчета данных:
- С – постоянный коэффициент, равный 0,034 для дровяных печей;
- буква “а” – значение атмосферного давления. Величина естественного давления в дымоходе 4 Па;
- высота дымохода обозначается буквой «h».
- Т0 – средний уровень атмосферных температур;
- Ti – величина нагрева отработавших газов при их выходе из трубы.
Пример расчета сечения дымохода
Берем за основу:
- буржуйка работает на твердом топливе;
- в течение 60 минут в топке сжигается до 10 кг дров лиственных пород;
- уровень влажности топлива – до 25%.
Вот еще раз основная формула:
Расчет ведется в несколько этапов:
- Выполняем действие в скобках – 1+150/273. После расчетов получаем число 1,55.
- Определяем объем уходящих газов – Vr = (10*10*1,55)/3600. После расчетов получаем объем, равный 0,043 м 3 /сек.
- Площадь дымохода – (4*0,043)/3,14*2. Расчет дает значение – 0,027 м 2 .
- Берем квадратный корень из площади дымохода и вычисляем его диаметр. Он равен 165 мм.
Теперь определяем величину тяги по простой формуле:
- По формуле расчета мощности вычисляем это значение – 10*3300*1,16. это значение равно – 32,28 кВт.
- Рассчитываем уровень теплопотерь на каждый метр трубы. 0,34 * 0,196 = 1,73 0,
- Уровень нагрева газа на выходе из трубы. 150- (1,73*3) = 144,8 0,
- Атмосферное давление газа в дымоходе. 3 * (1,2932-0,8452) = 1,34 м/с.
Шведская методика расчета
Размер дымохода для печи можно сделать по этой методике, но основное назначение шведской методики – расчет дымоходов каминов с открытой топкой.
В этом методе для расчета не используются размеры камеры сгорания и объем воздуха в ней. Для определения правильности расчета используется график:
Здесь важно соответствие соотношения площади камеры сгорания («F») и отверстия дымохода («f»). Например:
- размеры топки 770/350 мм. Рассчитываем площадь отсека – 7,7*3,5=26,95 см 2 ;
- размер дымохода 260/130 мм, площадь трубы – 2,6*1,3=3,38 м 2 ;
- рассчитать соотношение. (338/2695) * 100 = 12,5%.
- смотрим на значение 12,5 внизу таблицы и видим, что расчет длины и диаметра правильный. Для нашей печи необходимо соорудить дымоход, высотой 5 м.
Давайте посмотрим на другой пример расчета:
- Топка 800/500 мм, ее площадь 40 см 2 ;
- сечение дымохода 200/200 мм, площадь 4 см 2 ;
- вычисляем соотношение (400/4000)*100=10%.
- по таблице определяем длину дымохода. В нашем случае для круглой сэндвич-трубы она должна быть 7 м.
Таблица диаметров дымоходов
В настоящее время актуальны таблицы диаметров, составленные для различных дымоходов, так как многие предпочитают устанавливать готовые элементы труб из различных материалов. Для того чтобы легко разобраться в этих разнообразных материалах и научиться правильно выбирать параметры, разработаны документы с внесением нормативных данных в специальные таблицы. Соответствующие параметры перечислены здесь. Для расчета необходимых размеров можно воспользоваться этими таблицами.
Внимание! Следует помнить, что сечение трубы дымохода должно быть больше или равно сечению внутреннего канала каменки.
Точные таблицы расчетных диаметров дымохода для его правильной работы рассчитываются в соответствии с техническими параметрами всех элементов, в соответствии с рекомендациями специалистов, материалами дымохода, или с использованием диаметра – силовые столы.
Диаметр дымохода.
Установка дымохода , очень важно правильно рассчитать диаметр дымохода , этому вопросу необходимо уделить особое внимание при проектировании автономной системы отопления. Часто дымоход выбирается исходя из примерных параметров. Многие обыватели считают, что диаметр сечения дымохода лучше сделать больше, но это совсем не так. Чтобы система отопления функционировала оптимально, необходим точный расчет диаметра дымохода.
Основные нюансы проектирования
Проект дымохода разрабатывается вместе с проектом всего дома и системы отопления. Место его установки выбирается исходя из планировки внутренних помещений и самого здания, конструктивных особенностей дома и кровли.
Обычно дымоход устанавливают на кухне, иногда в подсобных помещениях и в коридоре, если эти помещения имеют общую стену с кухней. Это правило касается дымохода для печи. Однако в частных домах в дополнение к нему часто устанавливают камины и отопительные котлы. В этом случае на крышу необходимо вывести несколько труб.
Но не стоит сразу разрабатывать проект с выводом отдельных труб от каждой системы отопления. Существует технология, позволяющая объединить несколько труб в один дымоходный канал.
Этот факт также необходимо учитывать при составлении проекта здания и проектировании дымоходов. При этом необходимо учитывать объем всех выхлопных газов от всех источников их образования и в зависимости от этого рассчитать внутренний размер трубы дымохода.При проектировании дымохода, помимо его высоты, необходимо учитывать внутреннее сечение, конфигурацию, материал изготовления и тип отопительного прибора – камин, котел или печь. Кроме того, стоит учитывать тип используемого топлива – газообразное, твердое или жидкое. Неправильно составленный проект установки дымохода влечет за собой низкий уровень КПД отопительных приборов, что увеличит расход топлива, а соответственно и ваши затраты на него.
Расчет исходных параметров дымовой трубы.
Для расчета дымохода можно использовать калькулятор дымохода.
На характеристики будущего дымохода напрямую влияют некоторые параметры, из которых наиболее важными являются:
1. Тип каменки. Организация системы отвода газов в большинстве случаев необходима для твердотопливных котлов и печей. В расчете учитывается объем топочной камеры, а также площадь проема камеры для поступления воздуха в топку – зольник. Зачастую расчет производится для самодельных котлов, работающих на дизельном топливе или газе.
2. Общая длина дымохода и его конфигурация. Наиболее оптимальной считается конструкция длиной 5 метров и с прямой линией. Дополнительные вихревые зоны, отрицательно влияющие на тягу, создаются каждым углом поворота.
3. Геометрия сечения дымохода. Идеальным вариантом является цилиндрическая конструкция дымохода. Но такой формы очень трудно добиться для кирпичной кладки. Менее эффективным является прямоугольное (квадратное) сечение дымохода, но и труда оно потребует меньше.
Приблизительный и точный расчет диаметра дымохода.
Точные расчеты основаны на сложной математической платформе. Чтобы рассчитать диаметр дымохода , необходимо знать его основные характеристики, а также характеристики топлива и отопительного прибора. Для примера можно взять расчет стандартной трубы круглого сечения без поворотных узлов, соединенной с печкой и работающей на дровах. Принимаются следующие входные параметры расчета:
- температура газов на входе в трубу t– 150 °С;
- средняя скорость прохождения газов по всей длине – 2 м/с;
- дрова (топливо) скорость горения с одной закладкой Б = 10 кг/ч.
Следуя этим данным, можно переходить непосредственно к расчетам. Для начала необходимо узнать, каков объем выхлопных газов, он определяется по формуле:
Где V – объем воздуха, необходимый для поддержания процесса горения со скоростью 10 кг/ч. Он равняется – 10 м³/кг.
Подставляя это значение, получаем результат:
Затем подставляем это значение в формулу, по которой рассчитывается диаметр дымохода :
Чтобы произвести такой расчет, нужно точно знать все параметры в Будущая система газоудаления. Эта схема очень редко используется на практике, особенно в случае организации бытовой автономной системы отопления. Определить диаметр дымохода можно и другими способами.
Например, исходя из размеров камеры сгорания. Так как от его размера зависит количество сжигаемого топлива, то от него зависит и объем поступающих газов. Если имеется открытая топка и дымоход круглого сечения, то соотношение берется 1:10. То есть при размере топочной камеры 50*40 см, то оптимальный диаметр дымохода будет 18 см.
При возведении кирпичной конструкции дымохода соотношение 1:1,5. Диаметр дымохода в этом случае он должен быть больше размера нагнетателя. Квадратное сечение будет не менее 140*140 мм (это связано с создаваемыми в кирпичной трубе вихрями).
Высота и размеры
Расчет высоты дымохода зависит от отметки самого помещения, и типа кровельного материала. Очень важна высота трубы, которая будет находиться на крыше бани.
На какую высоту необходимо поднять дымоход, чтобы он функционировал должным образом?
Правила очень простые, запомните их. Если труба находится на 0,5 м выше конька, то расстояние будет до 1,5 м от конька. Труба располагается вровень или даже немного выше конька; его устанавливают, если он находится в 1,5–3 м от конька.
Эта методика расчета хорошо себя зарекомендовала и используется многими мастерами.
Обязательно посмотрите видео с подробным объяснением технологии расчета.
Шведский метод расчета диаметра дымохода.
В приведенных выше примерах не учитывается высота дымохода. Для него используется отношение площади камеры сгорания к сечению трубы с учетом ее высоты. Стоимость трубы определяется по графику:
Где f – площадь дымохода, а F – площадь топки.
Однако этот метод больше применим к каминным системам, так как не учитывается объем воздуха для топки.
Можно выбрать из разных методик расчета диаметра дымохода , но при монтаже сложных систем отопления важна оптимально точная компоновка, особенно это касается низкотемпературных отопительных приборов длительного горения.
Методы расчета высоты дымохода
Для строительства любого дымохода требуются определенные расчеты. Отличным расположением считается максимально близкий подход к коньку крыши. Таким образом обеспечивается труба необходимой длины и минимальные затраты на ее строительство. Но есть и случаи, которые либо невозможны, либо просто нецелесообразны. Ниже приведены два метода расчета высоты дымохода, если он вынесен на определенное расстояние от конька.
- Зазор между трубой и коньком меньше или равен 150 сантиметрам, то нужно сделать так:
- На схематическом плане крыши (масштаб может быть любой), в месте где выходит труба, проведите прямую линию, параллельную горизонту.
- Далее на этой же схеме в месте пересечения трубы и крыши отмерьте 50 сантиметров и проведите через эту точку контур горизонтально. Именно в этом месте должна начинаться внешняя часть дымохода.
Влияние расстояния между коньком и трубой на тягу- Если зазор больше 150, но меньше 300 сантиметров, то расчет достаточно прост. На чертеже крыши проведите горизонтальную линию до вершины конька. Он покажет наименьшую длину наружного участка для дымохода.
- Для расчета высоты дымохода, если он расположен с интервалом более 300 сантиметров, то можно использовать либо графический, либо математический метод расчета.
Дымоход в баню своими руками
Фото с сайта Tuning-house.ru
Собственная баня – это признак успешности и непременный атрибут каждого состоятельного владельца частного дома. планируете построить такое сооружение самостоятельно, вам нужно будет внимательно подойти к расчетам. Чтобы правильно установить дымоход, нужно изучить, какие есть варианты и как их правильно установить. Правильно подобранный дымоотвод позволит не только бесперебойно функционировать вашей парилке, но и оставаться безопасным местом.
Сегодня в статье мы расскажем, как правильно сделать, установить и вывести дымоход в баню через стену своими руками, а также какой из вариантов лучше всего подойдет для вашего строения.
Графический метод расчета
Графический метод расчета
Для проектов дымоходы могут быть рассчитаны и изображены с учетом следующих расчетов. Порядок действий при использовании этого метода следующий:- Возьмите чистый лист бумаги удобного размера и начертите на нем схему вашего дома. Дымоходы с чертежами будут расположены дальше.
- Далее нарисуйте на нем одну линию, которая находится на коньке крыши, а вторую – там, где вы собираетесь разместить дымоход.
- Теперь соедините оба контура в верхней части конька, и после новой горизонтальной линии, которую вы только что получили с помощью угломера, установите угол в десять градусов по направлению к нижней части дома. После, нужно соединить угол с основным прямым дымоходом.
- У вас есть точка на пересечении, которая показывает вам самую низкую возможную высоту.
- Теперь переходим к преобразованию полученных вычислений. Теперь нужно сверить полученные параметры с требованиями СНиПов.
- Если требуется коррекция, то место выхода дымохода корректируется перемещением оси дымохода. Но только в горизонтальном направлении.
Чтобы проект системы отопления частного дома был идеальным, следует учитывать тот факт, что расчет высоты дымохода исходя из конька крыши не даст полного результата. Здесь нужно учитывать дополнительные факторы, влияющие на расчет:
- Сколько этажей в доме, какие строительные и отделочные материалы использовались при строительстве, а также планировка дома в целом.
- Тип дымохода.
- Как легко строить и обслуживать.
- Сколько отопительных приборов подключено к дымоходу.
Как установить трубу в бане: какие приспособления бывают
Монтаж дымохода в парилке можно произвести несколькими способами, в зависимости от места установки печи. Виды дымоудаления распределяются по следующим показателям:
- Использованное сырье. Здесь есть два варианта – металлический дымоход, либо конструкция из огнеупорного кирпича. Второй способ классический. Он уже давно используется большинством строителей. Однако в последние годы многие люди отдают предпочтение металлическим конструкциям при строительстве дымохода. Основная причина этого в том, что такие трубы легко установить самостоятельно и это займет гораздо меньше времени.
- Способ установки. Есть два метода – внутренний и внешний дымоход. Возникает логичный вопрос: как вывести трубу из ванны через стену? Для этого просверливается специальное отверстие и вся система выходит наружу. Этот тип также называют североамериканским. Этот способ устройства противодымной вентиляции не имеет главного недостатка общепринятого способа монтажа – установки трубы через перекрытие. Это означает, что вам не придется выполнять сложные манипуляции, чтобы вывести изгиб. Достаточно просверлить отверстие в стене и проложить трубу снаружи. Монтаж дымохода в баню через потолок требует больших затрат на монтаж, поэтому рекомендуем использовать проверенный способ.
Если вы сомневаетесь и не знаете, какой тип дымохода выбрать, имейте в виду, что металлический вариант намного дешевле и проще в установке. Далее мы рассмотрим преимущества и недостатки каждого вида труб.
Нержавеющая сталь: нюансы проектирования
Материалов дымоходов для частных домов существует множество. Трубы подразделяются в зависимости от назначения и функционального назначения.
Утепленные двухслойные трубы позволяют внутренней части максимально быстро прогреваться и способствуют эффективному удалению дыма из очага горения. Их устанавливают снаружи здания в случаях, когда нет возможности провести внутреннюю разводку дымохода.
Монтаж дымохода-сэндвича можно заказать у профильных строителей, но если разобраться во всех тонкостях технологии, то дымовой канал можно установить самостоятельно.
Этот материал достаточно устойчив к перепадам температур и обладает отличными антикоррозийными свойствами. Внутренние изделия из нержавеющей стали выдерживают температуру 850°С и даже перепады до 1200°С.
При производстве многослойных труб чаще всего востребованы две марки стали: 310S и 316 Ti. Температуры рабочих тел для этих материалов достаточно высокие, максимальный порог достигает 1000°С. Эти две марки нержавеющей стали особенно предпочтительны в конструкциях дымоходов бань и твердотопливных котлов, где необходимо выдерживать очень высокие температуры. Такие дымоходные изделия прослужат очень долго.
Если вам нужна высокопрочная конструкция, то идеальным вариантом будет изготовление внутренней и внешней оболочки трубы из одной и той же нержавеющей стали.
Толщина изоляционного слоя влияет на размеры сечения трубы. Кроме того, диаметр сэндвич-трубы дымохода зависит от места расположения устройства. Внутренние трубы выбираются в зависимости от мощности обогревателя. Чем он больше, тем больше должно быть и сечение изделия.
Вот основные показатели зависимости диаметра трубы и мощности конструкции печи:
- сечение изделия 50-600 мм – для газотурбинных установок и дровяных печей;
- диаметр 50-700 мм – для твердотопливных котлов;
- 50-500 мм – для дизель-генераторов и газопоршневых аппаратов;
- 50-300 мм – для микротурбинных установок;
- до 200 мм – для газовых или дизельных котлов.
Нельзя забывать, что в качестве теплоизоляционного слоя использовать стеклохолст не рекомендуется, т. к. он сохраняет свои эксплуатационные характеристики только при температуре не выше 350 С. А в конструкциях для бань этот показатель достигает 600̊ С.
Как правильно поставить трубу в баню: преимущества кирпичных устройств
По сравнению с металлическим аналогом этот способ используется гораздо дольше. Раньше в производстве не было металлов, выдерживающих экстремально высокие температуры. Изготовление кирпичного дымохода – дело очень кропотливое и требует профессиональной подготовки, опыта и идеально выверенных расчетов. Крайне не рекомендуем собирать такое устройство самостоятельно, если вы не профи. В отличие от металлических труб метод кирпичной кладки имеет следующие преимущества:
- Тепловая и теплоизоляция. Старый и проверенный способ позволит надолго сохранить тепло внутри бани. Циркуляция пара также улучшается.
- Прочность. Изгиб из огнеупорного кирпича служит намного дольше своего железного аналога. Сооружение, построенное по правильным чертежам и выполненное из качественного материала, будет радовать владельца долгие годы, а систему не придется менять.
- Высокая огнестойкость. Баня – место с повышенным риском возникновения пожаров, поэтому безопасность и огнестойкость становятся одними из основных показателей при выборе материалов. Кирпичная конструкция будет препятствовать распространению пламени, тем самым защищая как имущество, так и самого владельца.
Важной особенностью ухода за кирпичным дымоходом является необходимость периодической чистки. Поверхность материала имеет свойство собирать на себе пыль, пепел и другие элементы, тем самым ухудшая проходимость и тягу трубы. Процесс очистки не сложен и поможет сохранить вашу сауну в чистоте и безопасности.
Кирпичная труба для дымохода в бане: как и чем чистить дымоход
Для выполнения данной процедуры не обязательно вызывать специалиста, технология очистки проста и под силу каждому человеку. Для этого вам понадобятся щетки и химические средства для удаления грязи.
Самый простой способ — нейлоновая щетка. Обработайте его в растворе и приступайте к очистке.
Преимущества металлического дымохода
Если вы планируете установить трубу в бане своими руками, наиболее удобное решение – дымоход из железной трубы. В любом строительном супермаркете или на рынке вы найдете множество готовых агрегатов. К преимуществам таких систем можно отнести:
- Доступные цены. Стоимость такого решения в несколько раз ниже, чем у кирпичных дымоходов.
- Простая установка. Весь процесс установки можно выполнить самостоятельно и не прибегая к дорогостоящим услугам мастера.
- Простота использования. В отличие от кирпича, поверхность металла гладкая, а значит, на стенах не будет скапливаться сажа и другая грязь. Таким образом, вы сэкономите собственные силы и время, так как нет необходимости чистить дымоход.
Металлоконструкции имеют и свои недостатки. Самая главная из них – плохая теплоизоляция. Зимой выведенный элемент будет накапливать на себе конденсат. Для решения этой проблемы были созданы сэндвич-трубы. Они состоят из двух слоев металла с теплоизоляционным материалом между ними.
Далее мы расскажем, как правильно установить трубу в ванну.
Монтаж дымохода в бане своими руками: пошаговая инструкция
Прежде всего, для начала монтажа следует составить правильную схему для вашего дымохода. Советуем обратиться к специалисту. Он составит подробный план, как сделать дымоход в бане и установить выход через потолок и крышу. Выбор должен в первую очередь основываться на печи, установленной в бане. У каждого агрегата свои требования и трубу следует выбирать исходя из этих показателей.
Затем необходимо выбрать материал изгиба. Если вы планируете осуществлять монтаж самостоятельно, советуем присмотреться к вариантам из металла.
Теперь давайте рассмотрим пошаговую инструкцию по установке и прохождению трубы в ванну через потолок.
- Шаг 1. Утеплить проход в потолке для дымохода в бане. Важно оставить зазор в десять сантиметров между изгибом и поверхностью. Мы рекомендуем использовать стекловату для ограждения.
- Шаг 2. Установите разгрузочный узел. Именно эта часть дымохода принимает на себя все нагрузки и гасит боковые колебания.
- Шаг 3. Соберите первый сэндвич. Важный момент – эта деталь должна плотно прилегать к магистральной трубе, иначе можно допустить, чтобы в помещении задымлялось.
- Шаг 4. Установите хомуты или крепежные детали на все соединения труб. Это позволит сохранить герметичность внутри системы.
- Шаг 5. Закрыть дымоход через потолок в бане. Чтобы теплый воздух не выходил наружу, закройте отверстие минеральной ватой.
- Этап 6. Проходка потолка и крыши для трубы в бане. Заизолировав отверстие в потолке, просверлите отверстие в крыше. Выход дымохода должен быть на полметра выше уровня крыши.
- Шаг 7. Как закрепить трубу дымохода на крыше? Установите аксессуар и плотно закрепите его. Этого будет достаточно, чтобы элемент прочно держался.
Дымоход для бани: схема установки
Сегодня мы рассмотрели, как поставить и смонтировать трубу в бане на крыше, рассказали о видах дымоходов и дали полезные советы. Если вы будете следовать предложенным правилам, установка дымохода станет для вас легкой задачей.
Рейтинг статьи:
Как рассчитать диаметр дымохода для бани ссылка на основную публикацию
Похожие публикации
- Вентиляционный кровельный аэратор мягкой кровли
Расчетные данные для расположения дымохода на кровле
6- Расчет высоты трубы и ее расположение прописаны в СНиП. Говорят:
- Высота трубы дымохода, считая от колосника до вершины, не должна быть меньше пяти метров. Наиболее подходящая высота дымохода – 6 метров или чуть больше.
- Если дымоход выходит на плоскую крышу без высокого парапета, высота дымохода должна быть не менее полуметра над плоскостью крыши.
- Если дымоход расположен на расстоянии менее полутора метров от высокого парапета или конька крыши, то его верхняя часть должна быть на полметра выше уровня этих конструкций.
- Дымоход, расположенный на расстоянии 1,5-3 метра от ограждающего парапета или конька крыши, должен быть с ними вровень.
- Расчет высоты трубы дымохода при условии, что конструкция расположена на расстоянии более 3 метров от парапета или конька крыши, производят по этому методу – высота верхней части дымоход должен располагаться так, чтобы горизонтальная линия, проведенная от соседней конструкции, и линия, соединяющая конек и вершину трубы, образовывали угол в 10 градусов.
Помимо расчета высоты дымохода относительно парапета или конька, стоит обратить внимание на то, как его размер и сечение влияют на работу отопительных приборов. Округлая форма трубы дымохода считается оптимальной, так как в ней выход продуктов сгорания происходит равномерно, без завихрений. Важным условием высокого уровня тяги является сечение трубы дымохода, одинаковое по всей ее длине.
Если строение выполнено из кирпича или другого материала прямоугольной или квадратной формы, то соотношение сторон прямоугольного сечения должно быть 1:1,5. Настоятельно рекомендуется сделать углы закругленными.
При прямоугольном дымоходе площадь его поперечного сечения должна быть не менее 10 квадратных сантиметров. Круглый дымоход в диаметре не должен быть меньше 15 сантиметров, а в ситуации с камином не меньше 18 сантиметров.
Что касается высоты дымохода для котла отопления, то она должна быть значительной. При высоте конструкции более шести метров ее необходимо дополнительно армировать растяжками, концы которых прочно закрепляют на некотором расстоянии от здания.
Если вы не можете самостоятельно рассчитать высоту трубы дымохода при строительстве вашего здания, то вы можете обратиться к профессионалам или воспользоваться специальными сервисами в интернете, которые представляют собой онлайн-калькуляторы. После ввода значений вы автоматически получите в них требуемый результат.
Необходимо знать, что высота дымохода над крышей должна рассчитываться с учетом требований пожарной безопасности. Запрещается располагать дымоход возле дверей, окон, световых люков, так как вылетающие из него искры могут привести к возгоранию.
Минимальная высота дымохода может быть достигнута путем размещения его рядом с коньком крыши. Этот вариант больше подходит, поскольку ствол системы будет проходить через пространство чердака и меньше охлаждаться, за счет чего значительно снижается вероятность образования конденсата и ухудшения тяги.
Дымоходы и дымоходы для устройств, работающих на биомассе
применяются для дымоходов и дымоходов для биомассы приборы и точки, куда обращаться руководство при установке дымохода или дымохода.
Стоит читать вместе с руководство BFCMA, Сжигание древесины и различные виды топлива техники в жилых помещениях.
Руководство охватывает как жилые, так и коммерческие установки. Компетенции требуется для жилых и коммерческих установки разные. Дизайнеры и установщики приборов мощностью более 50 кВт должны быть способный продемонстрировать соответствующую компетентность и соблюдать нормативные требования строительные нормы и соответствующие стандарты как BSEN 15287 и BSEN 13384.
Мощность прибора или котельной в кВт будет определить правила, применимые к установке. Применение биомассы:
- Прибор мощностью до 50 кВт, установленный в жилом доме, должен быть установлены в соответствии с частью J СНиП (утвержденной Документ J) и с Законом о разрешенных городских и сельских застройках, Заказ Г.
- Прибор со скоростью горения менее 45,4 кг/час. должен быть установлен в соответствии с BSEN 15287 часть 1 Приложение M.
- Со скоростью горения выше 45,4 кг/ч. требования Закона о чистом воздухе следует соблюдать. Скрининговая оценка, произведенная в соответствии с местным техническим руководством по качеству воздуха.
Примечание. Расход топлива 45,4 кг/час. используется вместо потребляемой мощности в кВт, поскольку эквивалентная потребляемая мощность в кВт для твердого топлива может существенно различаться в зависимости от конкретного вида твердого топлива и его влажности содержание, то есть для биомассы 45,4 кг/ч. соответствует диапазону подводимого тепла от 100 до 220 кВт тепловложения в зависимости от породы древесины и ее влажности.
В январе 2021 года был введен знак UK CA (UK Conformity Assessed), который заменяет маркировку CE в Великобритании. (Знак CE по-прежнему будет требоваться в Северной Ирландии и для продуктов, продаваемых в Европейский Союз). Знак СЕ перестанут действовать в Великобритании с 1 января 2023 года. Стандарты BS EN будут стать стандартами BS.
Дымоходы и дымоходы производятся в различных материалов, нержавеющей стали, глины и бетона (включая пемза). Бетонные дымоходы нельзя использовать с влажными/ конденсационные приборы. Обозначения UKCA/CE для нержавеющей стали. стальные и глиняные дымоходы и дымоходы указывают, какие из них могут использовать с конденсационными приборами.
Существуют две отдельные категории для конденсации и без конденсата в металлическом дымоходе. Обозначение UKCA/CE.
Металлическая система дымохода EN 1856: T400 N1 W V2 L50 050 G 75 Конденсатостойкость
W для влажной/конденсационной
N для сухого/без конденсацииЧто касается коррозии, следует отметить, что металлический дымоход с коррозионная классификация V2 во влажных условиях эквивалентна D2 и V3 в сухих условиях.
Если дымоход должен быть устойчивым к возгоранию сажи и конденсату при рекомендации по эксплуатации под высоким давлением следует запрашивать у дымохода производителя, который сможет порекомендовать подходящую систему.
Гарантия производителя на дымоходы из нержавеющей стали действует только действительны, если компоненты, одобренные UKCA/CE, используются по всей длине дымохода. Производитель не может терпеть компоненты, которые не были протестированы с системным дымоходом.
Существуют отдельные стандарты для глиняных вкладышей, которые могут используется для конденсационных и неконденсационных применений.
Глиняные/керамические вкладыши EN 1457-2 : 300 A1N2 EN 1457-1 является стандартом для
. применение без конденсации
и
EN 1457-2 является стандартом для
. конденсационные приложения.«Окончание дымовой трубы должно обеспечивать безопасное эвакуация продуктов сгорания с учетом учитывать дисперсионный поток, который сведет к минимуму влияние на местное качество воздуха и обеспечить постоянную оптимизацию работы работоспособность прибора».
Существует ряд переменных, которые следует учитывать при определении высоты окончания дымохода для биомассы. прибор. BFCMA рекомендует следовать контрольному списку из 10 пунктов. Начните с согласования прибора и дымохода. (Внимание следует учитывать рекомендации производителя прибора. В случае сомнений обратитесь к производителю или дистрибьютору дымохода). Затем посмотрите на высоту дымохода и выбросы.
- Определите необходимую высоту для создания оптимальной тяги в соответствии с требованиями эксплуатации прибора. Утвержденный документ J содержит четкие указания.
- Фактор воздействия окружающей среды на тягу дымохода в зависимости от места установки. Местный рельеф (деревья, близость деревьев и выше зданий, например) повлияет на работу дымохода.
- Необходимо учитывать тепловую мощность прибора и общую мощность котельной в кВт/ч вместе с прибором. эффективность.
- Тип используемого топлива (например, пеллеты, бревна и щепа) будет влиять на выбросы.
- DEFRA Зоны контроля дыма требуют установки освобожденного устройства. Однако это относится только к прибору. Необходимо рассчитать правильную высоту дымохода.
- Необходимо всегда ссылаться на требования строительных норм. В дополнение к утвержденному документу J Закон о разрешенной застройке города и страны содержит полезные рекомендации для бытовой техники. Утвержденный документ J рекомендует дымоход давление 10 Па и/или высота дымохода 4,5 м для обеспечения безопасного выхода продуктов сгорания.
- Требования стандарта BSEN15287-2:2008 должны соблюдаться для приборов мощностью более 50 кВт. Стандарт BSEN15287-2:2008 более строг в отношении высоты заделки, чем утвержденный документ J. .
- При рассмотрении требований Закона о чистом воздухе для приборов со скоростью горения выше 45,4 кг/ч биомасса Следует использовать Инструмент оценки (TG09). Этот инструмент учитывает почтовый индекс установки.
- местных зон управления качеством воздуха в настоящее время покрывают 70% территории Великобритании. Место определяется как зона LQMA, если качество воздуха нарушает требуемые пределы. В зоне LQMA ответственность за измерение и утверждение установки лежит на местных органах власти. прибора.
- Наконец, для более крупных устройств может потребоваться моделирование дисперсии.
Ни одна точка сама по себе не может определить конечную требуемую высоту. Обычно более чем один из них оказывает реальное воздействие и влияет на окончательная определенная высота окончания дымохода. В двух словах процесс начинается и заканчивается калибровкой дымохода. применимость некоторые точки зависят от номинальной мощности прибора и котельной.
В таблице показаны различные правила, используемые для регулирования высоты заделки и уровня выбросов.
Топливный сценарий Размер установки Применимое положение о загрязнении Регулятор 1. Топливо из биомассы, т.е. порослевая ива, и топливные остатки аналогичного характера возникающие при изготовлении эти виды топлива Менее 20 МВт Закон о чистом воздухе (см. примечание D ниже) Местный орган власти 20-50 МВтт LA-PPC (Часть B PPC) Местный орган власти Более 50 МВтт EPR (Часть A1) Агентство по охране окружающей среды 2. Отходы или полученная из отходов биомасса освобождены от WID и топливных остатков аналогичного характера, вытекающие из их производство Менее 0,4 МВтт и менее 45,4 кг/ч Закон о чистом воздухе Местный орган власти 0,4–3 МВтт и 45,4–1000 кг/ч LA-PPC (Часть B PPC) Местный орган власти Более 50 МВтт EPR (Часть A1) Агентство по охране окружающей среды Более 3 МВтт и/или 1000 кг/ч EPR (Часть A1) Агентство по охране окружающей среды 3. Отходы или полученная из отходов биомасса, к которым применяется WID Менее 3 МВт WID применяется. LA-PPC (Часть A2) Местный орган власти Более 3 МВтт WID применяется. КПП (часть А) Агентство по охране окружающей среды Сдвоение котлов на биомассе в один дымоход должно быть спроектировано и установлено только компетентным специалистом по дымоходам в соответствии с
BSEN 13384-2:2003+A1:2009, и с одобрения производителей котлов и дымоходов. Установка также должна быть уведомлено инспектором по надзору за зданием местного органа власти для утверждения.Утвержденный документ J, который распространяется на приборы мощностью до 50 кВт в жилых домах, не рекомендует использование дымохода с более чем одним котлом. Установка прибора мощностью более 50 кВт выходит за рамки Документа J и утвержденных схем компетентных лиц, таких как HETAS. BFCMA не рекомендует спаривать котлы мощностью более 50 кВт в жилых домах. Коммерческие установки обычно заключают контракты на плановое техническое обслуживание с компетентными специалистами по дымоходам, которые обучены обслуживанию установки. Несколько приборов, работающих на разном топливе, не должны использоваться совместно.
Для приборов мощностью более 50 кВт дымоход дизайн должен быть детализирован в планах до к установке. Дымоход должен быть спроектирован для получения правильной тяги для котлы. Может потребоваться использование вентилятора. Соответствующий контроллер вентилятора также должен уточнять на этапе проектирования. ( дымоход должен иметь возможность удаления дымохода газы при отказе питания или вентилятора). Котел инструкции производителя всегда должны следовать. Размер дымохода, чтобы установить оптимальная высота и диаметр дымохода должны быть осуществляется в соответствии с
БСЭН 13384- 2:2003+А1:2009.Концентрические дымоходы могут решить проблемы с нижней тягой и ударными нагрузками. События. Колпаки, как правило, не эффективны на дымоходах с диаметром дымохода менее 150 мм. Использование концентрического дымохода зависит от устройства, поэтому руководство производителя всегда нужно искать.
Важное значение имеет расположение отверстий для входа и выхода воздуха. Они не должны быть слишком близко. Концентрические дымоходы можно использовать только при высоте дымохода от 4,5 до 17 м. Неизолированные системы должны использоваться только внутри помещений. Строительный надзор должен утвердить концентрический дымоход как альтернативный метод установки.
Инструкции производителя прибора всегда должны следовать. Некоторые приборы имеют сброс давления встроенный в дверь механизм, который работает как при дверь открыта и закрыта. Если есть какие-либо чрезмерные давление внутри прибора заслонка открывается.
В других устройствах используются компоненты сторонних производителей. Большинство производителей дымоходов могут предоставить защиту от взрыва. составные части. Рельеф взрыва обычно сочетается со стабилизатором тяги.
Минимальный рекомендуемый внутренний диаметр составляет 150 мм. Это может быть уменьшено до 125 мм, если устройство освобождено от DEFRA. В соответствии со стандартом BSEN 15287-1:2007+A1:2010 диаметр устройства, освобожденного от DEFRA, может быть дополнительно уменьшен до 100 мм при условии создания чертежа и выполнения расчета дымохода, подтверждающего использование дымохода диаметром 100 мм.
В конструкцию дымохода должно быть включено достаточное количество контрольных точек и датчиков тяги.
Слив должен быть горизонтальным и располагаться в основании вертикального участка. Слив должен всегда проверяйте, чтобы убедиться, что он свободно течет.
Возможна установка электровентилятора. используется для увеличения скорости выхода дымовых газов и преодолевать минимальные требования к осадке в монтаж реновации.
