Шкаф для газового баллона уличный, особенности и основные характеристики

Эксплуатация газовых баллонов должна производиться с соблюдением правил техники безопасности. Согласно ей, баллоны с газом нежелательно размещать внутри жилых помещений. Для их сохранности рекомендуется располагать их в специальных металлических ящиках, а шкаф для газового баллона уличный для этих целей подойдет лучше всего.

Назначение и особенности

Установка емкостей для хранения газа, большей части газобаллонного оборудования внутри помещений не рекомендуется. Иногда это допускается, но необходимо, чтобы высота потолков была не ниже 2,2 метра, и в помещении обязательно форточки для проветривания.

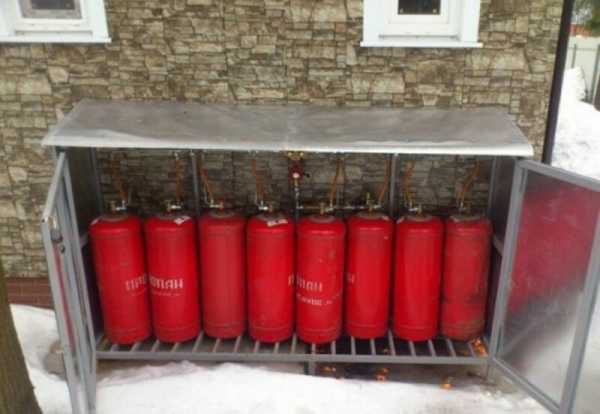

Баллоны располагают преимущественно на улице либо из-за невозможности соблюдения подобных условий, либо из-за нежелания расходовать полезную площадь на размещение баллонов с газом, либо же из-за повышения безопасности.

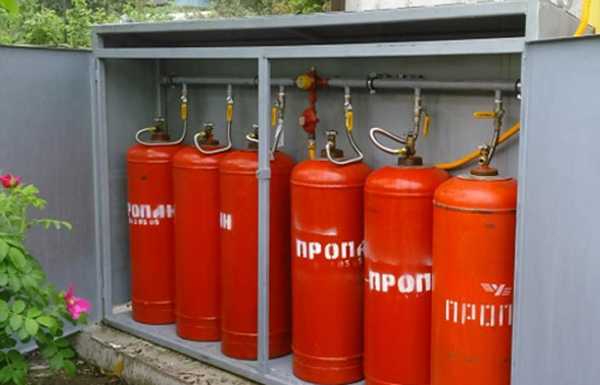

В таком случае шкафы для газового баллона уличные выполняет сразу несколько функций:

защищает ёмкости с газом от всех видов солнечного излучения: от инфракрасного (теплового) до ультрафиолетового;
является дополнительным уровнем защиты от злоумышленников, решивших похитить газобаллонное оборудование;
защищает окружающих от возможных последствий детонации ёмкости с газом – как от открытого пламени, так и от осколков;
защищает газобаллонное оборудование от механических повреждений и от влаги;
служит удобным местом хранения.

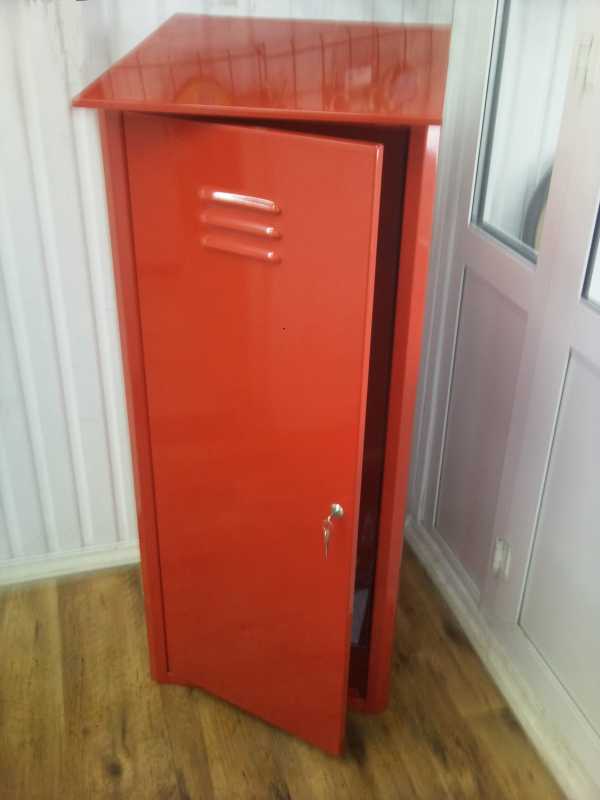

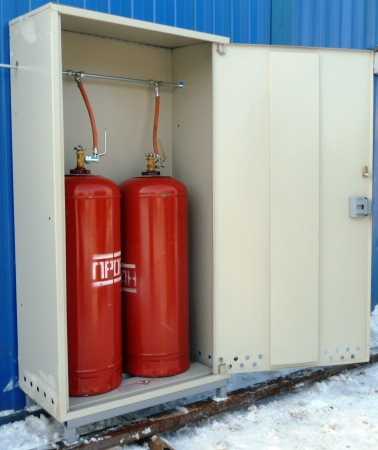

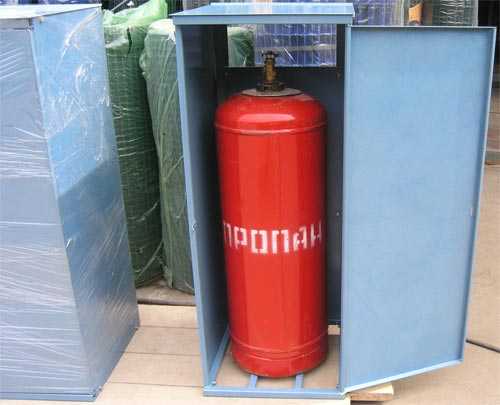

Конструкция шкафчика может быть одностворчатой или двустворчатой, дверцы которой запираются на замок. Подобного рода конструкция ограничит доступ посторонних к оборудованию. Аналогично шкаф для двух газовых баллонов может иметь одно или двухдверное исполнение.

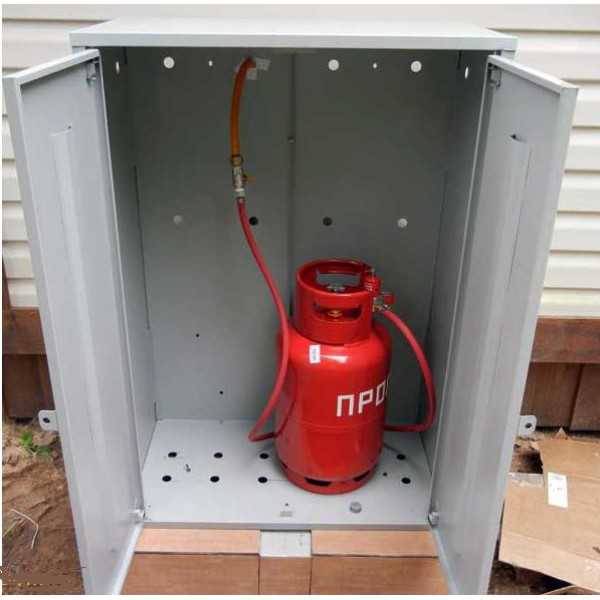

Отверстие для газовой магистрали (шланга) традиционно располагается на задней стенке шкафа; иногда оно может размещаться на боковой стенке. В некоторых случаях производится частичное выдавливание отверстий на всех трех стенках, и потребитель сам выбирает, через какое из них он будет заводить шланг.

Шкаф имеет специальные отверстия для вентиляции, расположенные в его верхней и нижней частях. Они нужны для предотвращения скоплений газа в случае утечки. Петли дверцы располагают внутри шкафа. Шкаф может располагаться на возвышении, выполненном в виде стоек, специальных подставок или ножек.

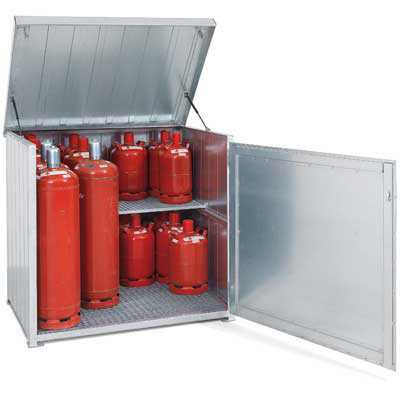

Шкафы для хранения газовых баллонов небольших размеров могут быть как цельными, так и разборными. Более крупные шкафы в основном представляют собой разборную конструкцию. Их проще транспортировать, а процесс их сборки довольно прост.

Материалы изготовления

В качестве материала изготовления применяется листовая сталь толщиной от 1 до 1,5 мм. Это может быть и большая толщина, но она приводит к значительному утяжелению конструкции.

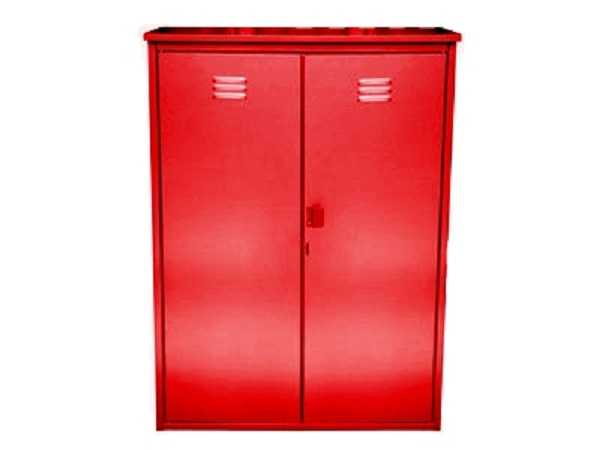

Чтобы предотвратить коррозию, а также придать шкафу для баллонов с газом более эстетический вид, его окрашивают полиэфирной (или порошковой) краской. Такая покраска обеспечивает хорошее сопротивление воздействию всех факторов атмосферы: температуры и влажности.

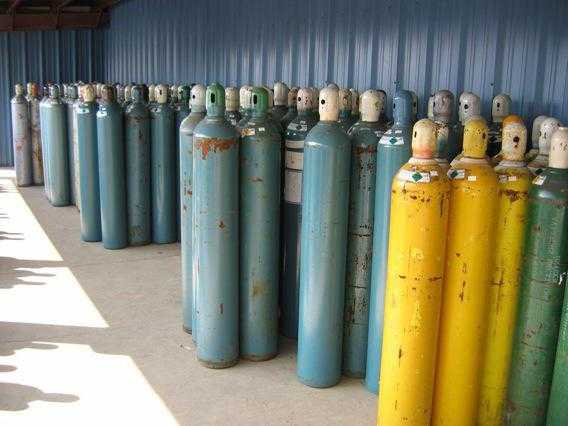

Баллоны с пропаном окрашивают в красный цвет, баллоны с другими газами в “свои” цвета; например, кислород – голубой, гелий – коричневый и так далее. Иногда шкаф окрашивается в тот же цвет, что и баллоны, находящиеся в нём. На шкафах с опасными газами, размещают предупреждающие знаки, с инертными газами – пишут их названия.

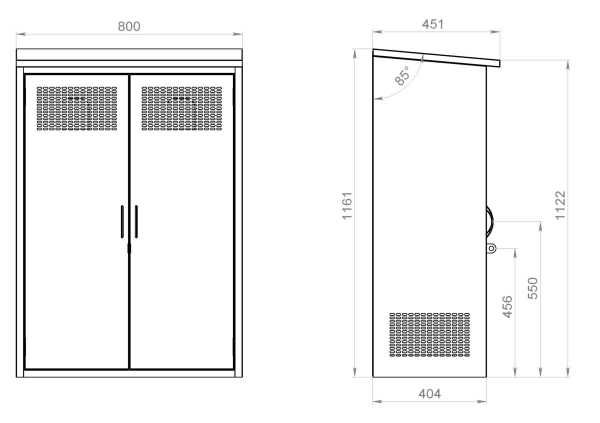

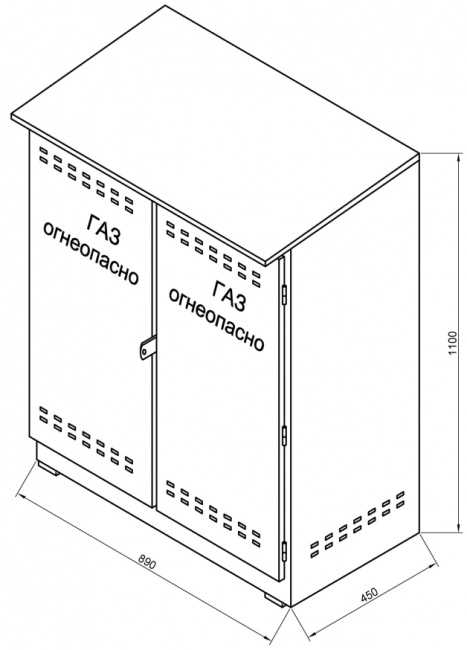

Форма и размеры

Существующие модели шкафов различаются, в первую очередь, по уровню высоты хранимых в них баллонов. Стандартными считаются высоты шкафа 1 и 1,5 метра, поскольку стандартный газовый баллон имеет высоту в 0,96 или 1,37 метра. Однако производители не придерживаются подобных норм и размер шкафов может лежать в широких пределах: от 1 до 1,3 метра для баллонов малой высоты и от 1,4 до 1,5 метра для высоких баллонов. Как правило, дополнительный объём в шкафах используется для размещения редукторов и другого оборудования.

А вот что касается ширины и глубины, тут уже требования более жесткие. Для одного баллона размеры «пола» составляют 0,43 на 0,4 метра, шкаф для двух газовых баллонов имеет размеры 0,43 на 0,8 метра.

Таким образом конструкция представляет собой параллелепипед размерами от 1х0,4х0,43 метра для одного низкого баллона до 1,5х0,8х0,43 метра для двух высоких. Одноместный шкаф может весить до 50 кг, а разница в массе между одноместным и двухместным изделием одной модели может доходить до 30 кг.

Правила размещения

При установке шкафа необходимо соблюдение следующих правил:

размещать шкаф нужно не ближе 5 метров от входа в подвал;
расположение шкафа желательно на той стороне строения, где количество солнечных лучей минимально;
шкаф устанавливается на небольшой (не менее 100 мм) фундамент, размеры которого превышают размеры основания коробки.

На что обратить внимание при выборе

Как и любое функциональное изделие, шкаф для газовых баллонов требует всестороннего анализа с точки зрения потребительских свойств. Поэтому при выборе следует руководствоваться следующими правилами.

Проверка на соответствие требований к объему и количеству мест хранения

Необходимо удостовериться, что заявленные характеристики шкафа для хранения газовых баллонов соответствуют действительности. Это относится, в первую очередь, к его вместимости а также, габаритам.

Сам по себе объём может ничего не означать, поскольку существует несколько типоразмеров баллонов, отличающихся по высоте. Поэтому, например, два шкафа одного и того же объёма могут быть использованы для хранения разного числа разных емкостей с газом. Если вам необходим шкаф для двух газовых баллонов – это необходимо сразу же оговорить с производителем или продавцом.

Соответствие необходимым функциям безопасности

Основное предназначение шкафа – повышение безопасности при эксплуатации баллона. Поэтому необходимо удостовериться, что прочность конструкции, в частности, толщина стенок, соответствует необходимым нормам (не менее 1,0 мм).

Петли, на которых ходит дверца, должны быть достаточно прочными и не иметь люфтов или прогибов внутрь или наружу.

Конструкция подвижных частей (дверцы и замка) должна быть такой, чтобы дверцу было проблематично выломать при помощи ломика или фомки или «продавить» внутрь конструкции. Это позволяет сразу проверить его не только на прочность при взрыве, но и на его противодействие взлому со стороны злоумышленников.

Не лишним будет наличие внутри дополнительных средств безопасности. Например, специальной цепочки, удерживающей ёмкости с газом. Конструкция замка должна быть простой и вместе с тем надёжной. Его должно быть проблематично открыть без применения специальных технических средств.

Поддержание рабочего состояния баллонов

Шкаф должен защищать содержимое не только от злоумышленников, но и от неблагоприятных условий окружающей среды. Следовательно, необходимо удостовериться, что эти функции выполняются в полном объёме и производитель об этом позаботился.

Поскольку, практически все изделия поставляются в разобранном виде (они так и называются: ШГР – шкаф газобаллонный разборной), необходимо удостовериться в том, что после сборки функции пыле, грязе и влагозащиты будут выполняться. При этом нужно проверить качество сборки шкафа под газовый баллон, степень подгонки элементов его конструкции и отсутствие возможных щелей. Дополнительным плюсом будет наличие резиновых или силиконовых уплотнителей, препятствующих дребезжанию при ветреной погоде.

Следует обязательно удостовериться, что конструкция имеет подставку, то есть уровень нижней стенки не лежит на поверхности, а приподнят над ней на несколько сантиметров. Обязательным требованием является наличие вентиляционных отверстий, расположенных в полу или внизу боковых стенок, однако их расположение может быть различным: иногда отверстия в днище предпочтительнее, нежели боковые.

Долговечность и эстетические вопросы

Поскольку шкафчик изготовлен из сплавов железа, защита его от коррозии является важным вопросом. Следовательно, при его выборе следует уделить внимание качеству покраски изделия. Поверхность металла должна быть покрыта ровным слоем краски, без каких-либо вспениваний, сколов. На ней не должно быть царапин или ржавчины.

Шкаф является достаточно громоздким элементом конструкции, иногда может не совсем удачно вписаться в интерьер сада или дачи. Особенно это актуально в случае, если на даче размещается шкаф для двух газовых баллонов. В данном случае может помочь его покраска в какой-нибудь приемлемый для заказчика цвет.

Видео

<div id="yandex_rtb_1" class="lazy lazy-hidden yandex-adaptive classYandexRTB"></div> <script type="text/javascript">if(rtbW>=960){var rtbBlockID="R-A-743954-3";} else{var rtbBlockID="R-A-743954-5";} window.yaContextCb.push(()=>{Ya.Context.AdvManager.render({renderTo:"yandex_rtb_1",blockId:rtbBlockID,pageNumber:1,onError:(data)=>{var g=document.createElement("ins");g.className="adsbygoogle";g.style.display="inline";if(rtbW>=960){g.style.width="580px";g.style.height="400px";g.setAttribute("data-ad-slot","9935184599");}else{g.style.width="300px";g.style.height="600px";g.setAttribute("data-ad-slot","9935184599");} g.setAttribute("data-ad-client","ca-pub-1812626643144578");g.setAttribute("data-alternate-ad-url",stroke2);document.getElementById("yandex_rtb_1").appendChild(g);(adsbygoogle=window.adsbygoogle||[]).push({});}})});window.addEventListener("load",()=>{var ins=document.getElementById("yandex_rtb_1");if(ins.clientHeight =="0"){ins.innerHTML=stroke3;}},true);</script>

Фото

mblx.ru

Каков оптимальный размер газового баллона?

Размер газового баллона обычно зависит от того, для каких целей человек намерен его использовать. Применять их могут для сварки или резки металлических конструкций, для отопления помещений или подогрева воды, а также для иных целей.

Разнообразие газовых баллонов

Промышленность выпускает баллоны для хранения газа различных объемов.

Наиболее популярен пятидесятилитровый объем. Стандартный размер газового баллона (50 литров) следующий. Высоту он имеет 96 сантиметров, ширину – 29,9.

Стальная стенка имеет толщину 3 миллиметра. Масса незаполненного баллона составляет 22 килограмма.

У подобного баллона рабочим считается давление до 1,6 МПа. В такой таре удобно транспортировать газ, хранить его, применять для работы, когда используются большие объемы.

40-литровый газовый баллон, размеры которого несколько отличаются от предыдущего, также используется при проведении производственных работ, в нем также удобно хранить и транспортировать газ.

Диаметром такие баллоны аналогичны 50-литровым, а высота бывает различной. Рабочим давлением они также отличаются. Оно бывает 1,6 либо 1,47 МПа.

Размер газового баллона 27 литров таков: диаметр – 29,9 см, высота – 59. Это позволяет удобно использовать его для бытовых нужд. К примеру, такой баллон прекрасно подойдет для газифицирования кухонной плиты. Пустой баллон весит 14,5 кг, что позволяет свободно его перемещать.

Газ в 27-литровом баллоне находится под рабочим давлением 1,6 МПа. Оно является стандартным для баллонов, применяемых в быту.

Бытовые баллоны с газом

Кроме 50 и 27 литров, размер газового баллона для использования в бытовых условиях бывает также 12 и 5 литров.

Пятилитровые баллоны выпускаются высотой 28,5 см и диаметром 22,2 см. Масса – 4 кг.

Двенадцатилитровые емкости имеют аналогичный диаметр, а высоту – 48,5 см. Вес – 12 кг.

Подобными маленькими емкостями удобно пользоваться на даче, когда не надо круглогодично отапливать дом, а нужно только в летний период готовить пищу.

Баллоны для газа, используемые в автомобилях

Размер газового баллона для автомобиля должен отличаться компактностью, так как емкость должна с легкостью размещаться внутри багажника.

Разработчиками это обстоятельство было учтено. В результате такие емкости выпускаются начиная с длины 66,5 сантиметров и до 121,5.

По литражу газовые баллоны для автомобилей могут быть от 50 литров до 100.

Использование таких емкостей позволяет несколько дней не дозаправлять автомобиль.

Последнее время освоен выпуск тороидальных газовых баллонов, которые также удобно использовать в автомобилях.

Специфическая форма такого рода емкостей позволяет их помещать в отсек, где хранят запасное колесо.

Размер тороидального баллона 60 на 20 сантиметров, объем 40-42 литра.

Он может быть установлен в автомашине только горизонтально. Монтировать его можно не только на место запасного колеса, но и снаружи транспортного средства, обычно под автомобилем, чтобы сэкономить пространство. При специальной комплектации элементов защиты такой баллон может быть закреплен в салоне, но не рядом с водительским местом.

fb.ru

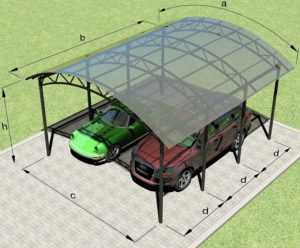

Чертеж навеса для двух автомобилей

Пожалуй, необходимо начать с того, что такой навес для двух автомобилей из металлоконструкции под карбонат будет занимать много места, по этому будьте готовы лишиться приличного участка земли.

Навесы из металлопрофиля фото схема конструкции

Для начала разберемся с материалом. Для стоек мы используем профильную трубу 80х80, а для конструкции ферм — профильную трубу 40х20. Этого вполне будет достаточно

Размер навеса для двух автомобилей должен иметь размеры не менее 5 метров в ширину и 2,5 метров в высоту. Если конечно машины не грузовые. Для грузовых машин размеры навеса будут гораздо больше.

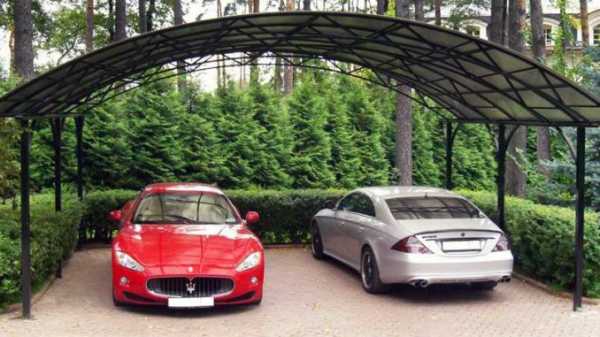

Навес из металла для двух авто

Дугообразные фермы с прямым низом легко изготавливаются. Можно сделать лекало из картона и по нему изготавливать фермы. Все соединения осуществляются только при помощи сварочного аппарата.

Для навеса для двух автомобилей лучше всего не устанавливать дополнительных стоек по середине. Чем больше свободного места под навесом, тем легче будет маневрировать на автомобиле при парковке.

Такая конструкция ферм позволяет визуально увеличить пространство, за счет дугообразных ферм.

Арочный навес на две машины видео

domoustroi.ru

Давление в газовом баллоне и его особенности

В статье описано свойства пропанового газа, формула расчета расхода газа. Инструменты для измерения давления. Правила хранения газовых баллонов.

Бесперебойная работа газового оборудования определяется по равномерному горению пламени. Равномерно нагреваемая поверхность дает лучшие результаты, чем поверхность, нагреваемая не стабильным пламенем. В газобаллоном оборудовании, за стабильность работы отвечает давление образующуюся в газовом баллоне.

Особенности давления в газовом баллоне

Давление – это сила давящая на газ при его расширении. Газ расширяется при нагревании. Давление выражается в кгс/см2 или в атм./атмосферах. Давление в газовом баллоне обозначается МПа.

Попадя в ограниченное пространство, другими словами в сосуд или емкость, газ заполняет его равномерно. Это обусловлено тем, что его молекулы находятся в постоянном движении. Поэтому давление равномерно распределяется в сосуде. Хаотичное движение молекул создают силу давящую на стенки сосуда. Не вдаваясь в подробности, определим, что давление газа рассчитывается по формуле на основе закона Ньютона.

Обычно давление в газовом баллоне бытового назначения составляет около 1,6 МПа и может изменяться в зависимости от различных условий – температуры окружающей среды, состава газа в баллоне, степени его наполненности. Для различных видов газовых баллонов установлены свои нормативы давления.

Газовый баллон представляет собой довольно сложное высокотехнологичное устройство, главной частью которого является ёмкость для хранения, перемещения и использования содержащегося в нём газа. Различные газы используются в производстве, на транспорте, в быту. Сейчас подобное оборудование доступно практически каждому и широко распространено. Частными лицами сжатый газ в баллонах используется по большей части в двух направлениях.

В быту – для отопления и готовки в домах, где отсутствует подключение к магистральному газоснабжению. В этом случае используются баллоны со сжиженным газом.
На мелком и среднем производстве – для сварки и резки металлов при выполнении различных монтажных, строительных и других видов работ. Здесь применяются баллоны со сжатым воздухом, аргоном, кислородом, углекислым газом и другие.
Кроме того, всё более широкое распространение получает использование газового оборудования в транспорте, поскольку это позволяет значительно экономить на топливе в сравнении с бензином.
Как определить, какое давление в газовом баллоне?

Нормативное давление газа в полном баллоне – максимальное – обязательно указывается на бирке среди прочих pmi 2013 показателей. Такая бирка крепится на баллон после каждой периодической проверки. Также на этикетке указывается минимальное остаточное давление, при котором баллон считается пустым и не пригодным к непосредственной эксплуатации. Однако нередко требуется знать, какое давление в газовом баллоне в конкретный текущий момент. Точное знание этой величины позволяет рассчитать количество газа в баллоне и на основании этого знания планировать свои дальнейшие траты и другие действия. Остаточное давление газа в неполном баллоне измеряют манометром, который устанавливается на газовый баллон. Манометр – это чувствительный стрелочный прибор, который выходит из строя при превышении давления, под которое рассчитан. Поэтому для разных видов баллонов существуют манометры подходящих типов. Если манометр показывает нулевое остаточное давление – это верный признак утечки газа, таким баллоном пользоваться нельзя, он пришёл в негодность.

Факторы, влияющие на изменение давления газа

Сжатие газов.
Сжатие газов считается основным показателем, влияющим на давление. Чем больше количество молекул в емкости, тем больше давление.
Температура газа или газовой смеси.

Давление меняется, если на нее действует два фактора – температура и объем газа. Равномерное давление достигается при равномерном воздействии температуры и количества газовой смеси в сосуде.

Меняя один из факторов, происходит изменение давления газовой смеси. Температура газа нагревается – давление увеличивается и наоборот. Количество газа уменьшается – давление уменьшается и наоборот.

В зависимости от типа емкости, применяют разные инструменты и способы измерения давления.

К таким приборам относятся:

барометр;
термометр;
весы;
манометр.

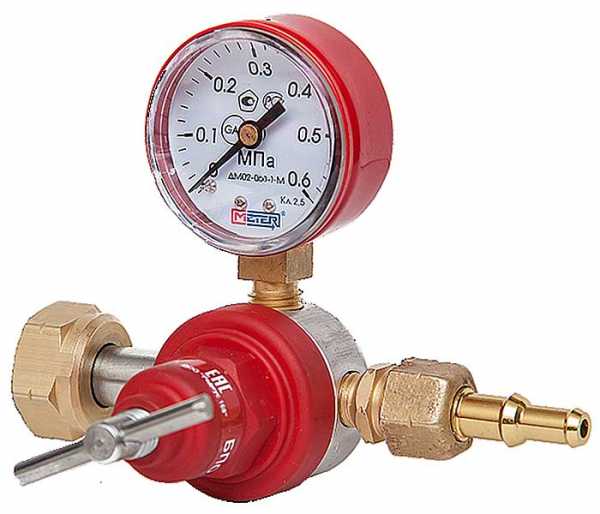

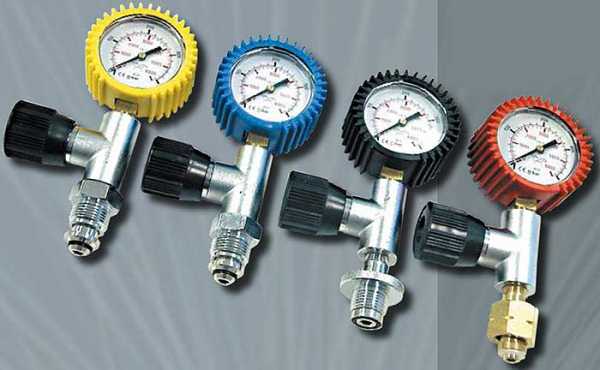

Для измерения давления в закрытых емкостях применяют манометр. Если нет возможности измерить давление манометром или другим инструментом, то применяют формулу расчета давления.

Давление измеряется силой перпендикулярно действующей на площадь поверхности тела.

P=F/S
P – давление измеряется в кгс/см2;
F – сила измеряется в кгс;
S – площадь измеряется в см2.

Какое давление в газовом баллоне

Газовый баллон – это не просто сосуд, а устройство для хранения и транспортировки газа. В нем поддерживается давление 1,6 МПа или 7 атмосфер.

В конструкцию баллона входят;

механизмы, контролирующие давление в газовом баллоне;
механизмы, стабилизирующие подачу газа потребителю;
механизмы безопасности.

Пропановый баллон должен проходить проверку на пригодность использования. Регулярность проверки указывается в тех. паспорте баллона. В паспорте указываются особые отметки и дата прохождения проверки.

Помимо проверки, газовые баллоны проходят тех. обслуживание

На тех. обслуживании проверяют:

герметичность шва;
меняют вентиль;
красят в красный цвет и наносят белую надпись «ПРОПАН»;
на металлической бирке выбивают контрольную дату тех. осмотра.

В баллонах применяют пропанобутановую газовую смесь, которая при нагревании расширяется, поэтому пропановые баллоны заправляются на 85%. Баллон, заправленный более чем на 85%, становится взрывоопасным, т.к. при нагревании больше 30 градусов Цельсия газ существенно расширяется и увеличивает давление cash advance businesses в емкости. Избыточное давление газа воздействует на шов баллона, который может не выдержать предельной нагрузки и взорваться.

Рекомендация.
Заправляя баллон на газозаправочной станции, обращайте внимание на фактический объем заправленного газа. Недобросовестные заправки заправляют на 85%, а денег берут как за 100%.

Как хранятся баллоны, чтобы поддерживать стабильное давление в пропановом баллоне

Как упоминалось выше, температура является основным фактором, влияющим на давление в пропановом баллоне. При нагревании баллона увеличивается давление газовой смеси, газ начинает подаваться быстрее, при охлаждении, скорость подачи газа уменьшается вплоть до затухания пламени в горелки.

Такие перепады давления приводят к досрочному износу механизмов баллона. Для обеспечения стабильной температуры сооружают помещения для хранения баллонов. Которые оборудованы безопасным теплоносителем с термореле. При изменении температуры воздуха, срабатывает термореле, которое включает или отключает теплоноситель.

Рекомендуемая температура окружающего воздуха 15 гр. Цельсия. Стабильная температура обеспечивает полное сгорание газов и продлевает срок службы механизмов в баллонах.

Давление в пропановом баллоне как параметр безопасности

Одной из важных мер безопасности при работе с газовыми баллонами является контроль за давлением в ёмкости. В обычных условиях давление пропана в баллоне составляет примерно 5 атмосфер. Именно благодаря давлению газ сжижается и лишается своей высокой взрывоопасности, что делает его пригодным к использованию в промышленных и бытовых целях.

При эксплуатации и транспортировке газовых баллонов следует тщательно следить за соблюдением всех мер безопасности – обеспечить их надёжную фиксацию и предохранить от ударов как сам баллон, так и дополнительное оборудование – манометр, редуктор, не трясти и не перегревать. Только тщательно соблюдая технику безопасности и контролируя давление в газовом баллоне можно использовать все достижения прогресса.
