Высота профиля резьбы: Высота профиля метрической резьбы

alexxlab | 16.07.2023 | 0 | Разное

Содержание

Высота основного профиля резьбы Калькулятор

✖Шаг резьбы — это расстояние между двумя соседними витками резьбы на винте, болте или гайке.ⓘ Шаг резьбы [p]

створаАнгстремарпанастрономическая единицаАттометрAU длиныЯчменное зерноМиллиардный светБор РадиусКабель (международный)Кабель (UK)Кабель (США)калибрсантиметрцепьCubit (греческий)Кубит (Длинный)Cubit (Великобритания)ДекаметрДециметрЗемля Расстояние от ЛуныЗемля Расстояние от СолнцаЭкваториальный радиус ЗемлиПолярный радиус ЗемлиРадиус электрона (классическая)флигельЭкзаметрFamnВникатьFemtometerФермиПалец (ткань)ширина пальцаФутFoot (служба США)ФарлонгГигаметрРукаЛадоньгектометрдюймкругозоркилометркилопарсеккилоярдлигаЛига (Статут)Световой годСсылкаМегаметрМегапарсекметрмикродюйммикрометрмикронмилмилиМиля (Роман)Миля (служба США)МиллиметрМиллион светлого годаNail (ткань)нанометрМорская лига (международная)Морская лига ВеликобританииМорская миля (Международный)Морская миля (Великобритания)парсекОкуньпетаметрцицеропикометраПланка ДлинаТочкаполюскварталРидРид (длинный)прутРоман Actusканатныйрусский АрчинSpan (ткань)Солнечный радиусТераметрТвипVara КастелланаVara ConuqueraVara De ФаареяДворЙоктометрЙоттаметрЗептометрЗеттаметр

+10%

-10%

✖Высота базового профиля определяется как расстояние между гребнем и основанием резьбы, измеренное перпендикулярно оси. ⓘ Высота основного профиля резьбы [h]

⎘ копия

👎

Формула

сбросить

👍

Высота основного профиля резьбы Решение

ШАГ 0: Сводка предварительного расчета

ШАГ 1. Преобразование входов в базовый блок

Шаг резьбы: 3.99 Миллиметр –> 0.00399 метр (Проверьте преобразование здесь)

ШАГ 2: Оцените формулу

ШАГ 3: Преобразуйте результат в единицу вывода

0.00255490473 метр –>2.55490473 Миллиметр (Проверьте преобразование здесь)

< 7 Высота Калькуляторы

Высота основного профиля резьбы формула

Высота основного профиля = 0.640327*Шаг резьбы

h = 0.640327*p

Что такое застежка?

Застежка или застежка – это аппаратное устройство, которое механически соединяет или скрепляет два или более объекта вместе. Как правило, крепежные детали используются для создания непостоянных швов; то есть соединения, которые можно снимать или демонтировать без повреждения соединяемых компонентов.

Copied!

Немного о резьбах и методах их проверки

Резьба – это чередующиеся винтовые канавки и выступы постоянного сечения (нарезка), образованные на поверхности детали. Контур сечения канавок и выступов в плоскости, проходящей через её ось, называется профилем резьбы. По этому признаку различают треугольные, трапецеидальные, упорные, круглые, прямоугольные и другие резьбы. В зависимости от формы поверхности, на которой образована винтовая нарезка, резьбы бывают цилиндрические и конические (наружные и внутренние), а в зависимости от направления винтового движения резьбового контура — правые и левые; по числу заходов (ниток нарезки) различают резьбы однозаходные и многозаходные (двухзаходные, трёхзаходные и т. д.).

Треугольные резьбы относятся к группе крепёжных и разделяются на метрическую (наиболее распространена) и дюймовую, используют главным образом в разъёмных соединениях деталей машин, т. к. они обеспечивают прочность и сохранение плотности стыка при длительной эксплуатации.

В группу так называемых, кинематических резьб входят трапецеидальная резьба, которая в передачах винт — гайка служит для преобразования вращательного движения в поступательное при наименьшем трении (ходовые винты станков, винты столов измерительных приборов и т. п.), и упорная резьба, которая служит для преобразования вращательного движения в прямолинейное, например в прессах и домкратах, а также применяется при больших односторонних нагрузках, например в соединениях колонн прессов с поперечинами и т. п.

Трубные резьбы используют в трубопроводах и арматуре разнообразного назначения для обеспечения герметичности соединений.

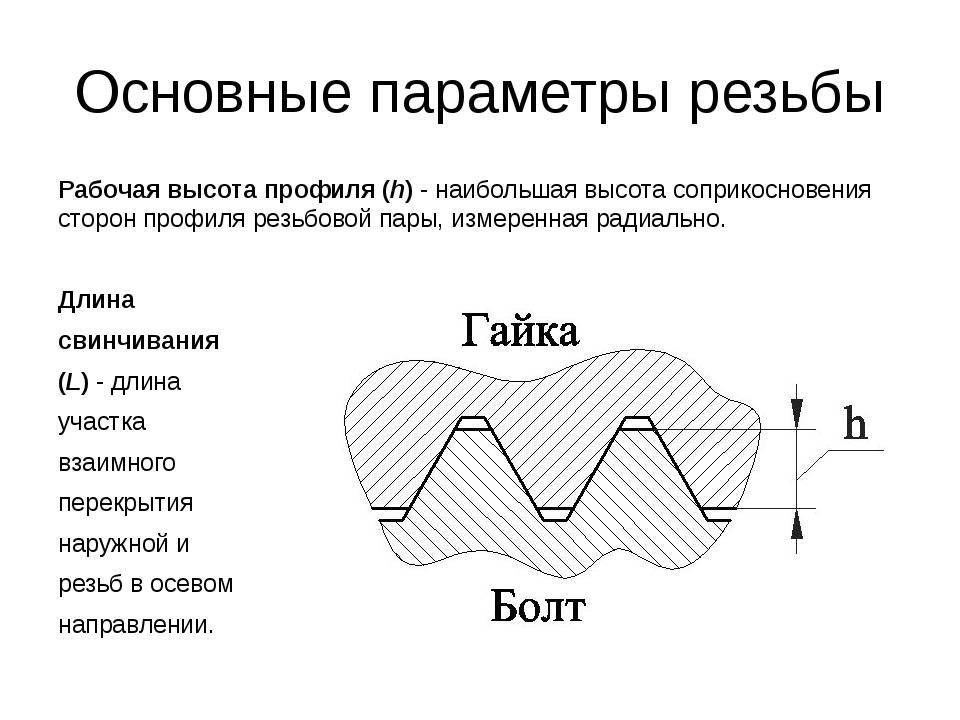

Основные параметры резьбы (общие для наружной и внутренней): наружный диаметр d (или D для гаек), внутренний d1(D1)и средний d2(D2), шаг Р, угол профиля a, углы наклона боковых сторон профиля b и g, которые для резьб с симметричным профилем равны половине угла профиля a/2, угол подъёма резьбы, высота профиля H, рабочая высота профиля h2, длина свинчивания резьбы (см. на чертеже для метрической резьбы).

Резьбоизмерительные инструменты

Различают резьбоизмерительные инструменты для комплексного контроля и для измерения отдельных параметров наружной и внутренней цилиндрической и конической резьб (см. выше).

К средствам комплексного контроля, используемым при приёмке готовых деталей, относятся проходные и непроходные калибры, с помощью которых определяют, находятся ли в допускаемых пределах размеры сопрягаемых винтовых поверхностей (болт и гайка) на длине свинчивания. Проходным калибром, который должен при проверке свинчиваться, контролируют так называемый приведённый средний диаметр (искусственно созданный контрольный параметр), обеспечивающий сопряжение резьбового соединения. Для комплексного контроля пользуются также индикаторными резьбоизмерительными инструментами.

Р. и., предназначенные для измерения отдельных параметров наружной резьбы — среднего диаметра, профиля и шага, используют при определении точности технологического процесса или для оценки эксплуатационных свойств специальных точных резьбовых деталей (ходовых винтов, винтов микрометров, резьбовых калибров и т. п.). Для измерения среднего диаметра применяют микрометры со вставками, имеющими резьбовой профиль.

Один из способов определения среднего диаметра точной резьбы — измерение с помощью проволочек (роликов), которые закладывают между витками резьбы и каким-либо измерительным средством — оптиметром, микрометром и др. Определяют размер по высоте, на которую выступают проволочки над наружным диаметром резьбы. Пользуются также специальными приспособлениями с тремя, двумя или одной проволочкой, а при измерении среднего диаметра внутренней резьбы — нутромерами специальной конструкции или приборами со сменными сферическими наконечниками.

Измерение профиля резьбы в деталях с относительно крупным шагом (ходовые винты, червяки) производят приборами, измерительный узел которых разворачивается на угол профиля резьбы, и наконечник перемещается вдоль её боковой поверхности. Иногда для этой цели пользуются угломерами специальной конструкции. Шаг резьбы обычно определяют в осевом сечении на инструментальных и универсальных микроскопах и проекторах.

Калибр

(франц. Calibre – измерительный), бесшкальный измерительный инструмент, предназначенный для контроля размеров, формы и взаимного расположения частей изделий. Контроль состоит в сравнении размера изделия с калибром по вхождению или степени прилегания их поверхностей. Такое сравнение позволяет рассортировывать изделия на годные (размер находится в пределах допуска) и бракованные с возможным исправлением или неисправимые.

Наиболее распространены предельные калибры.: проходные, выполненные по наименьшему предельному размеру отверстия или наибольшему размеру вала и входящие в годные изделия, и непроходные, выполненные по наибольшему размеру отверстия или наименьшему размеру вала и не входящие в годные изделия.

По назначению различают калибры.: рабочие — для проверки изделий на предприятии-изготовителе и контрольные — для проверки или регулировки рабочих калибров.

Достоинства калибров – простота конструкции, возможность комплексного контроля изделий сложной формы.

Недостатки – малая универсальность, невозможность определить действительные отклонения размеров.

Применение калибров в машиностроении сокращается за счёт внедрения универсальных средств измерения, механизированных и автоматических приборов.

Это были выдержки из Большой Советской Энциклопедии издание третье от 1969-1978гг. С тех пор прошло более тридцати лет, но «внедрение универсальных средств измерения, механизированных и автоматических приборов» до сих пор не вытеснило калибры из отраслей массового производства, где невозможно контролировать каждую железку выше обозначенными резьбоизмерительными инструментами. Применение калибров является самым массовым средством контроля не только у нас, но и во всем мире, на ближайшие еще лет сто.

Расчет высоты резьбы для V-образной резьбы

Служба членства

*Проектно-технический форум*
	Дом Инженерный форум Дом Данные инженерного проектирования Магазин инженеров	Технические новости Инженерные калькуляторы Инженерные загрузки Технические спецификации
*Модераторы форума: randykimball, Администратор \|* ПОЛИТИКА РАЗМЕЩЕНИЯ / ПРАВИЛА**

Расчет высоты резьбы для V-образной резьбы
	Опубликовать Ответ		Форум

Добавил: arulthambi

13. 09.2007, 08:07:07

Автор Профиль
Автор электронной почты
Редактировать

Уважаемый,

Подскажите, пожалуйста, как рассчитать высоту резьбы.

Мое требование: шаг M32*1,5 мм.

для вышеуказанного требования, мотыга, чтобы найти высоту резьбы.

Я буду благодарен, если вы ответите как можно скорее.

спасибо,
А.Арул Тамби
ИНДИЯ.

Ответить на сообщение
Рассказать другу (должен войти в систему)
Предупредить администратора о сообщении

Посмотреть все

| Далее |

Ответы на это сообщение

Re: расчет высоты резьбы для V-образной резьбы
Re: расчет высоты резьбы для V-образной резьбы — arulthambi	Опубликовать Ответ	Верхняя часть резьбы	Форум

Добавил: randykimball

13.

09.2007, 08:45:53

Автор Профиль
Автор электронной почты
Редактировать

Глубина = шаг X cos 30

Это дает глубину острой резьбы. Фактические резьбы будут отличаться в зависимости от радиусов в основании и на гребне.

Худшее предложение в вашей жизни может стать катализатором величайшей идеи века, никогда не оставляйте предложения недосказанными и не игнорируйте их.

Ответить на сообщение
Рассказать другу (должен войти в систему)
Предупредить администратора о сообщении

Где я? Оригинал Начало темы

| |

Re: Re: расчет высоты резьбы для V-образной резьбы
Re: Re: Расчет высоты резьбы для V-образной резьбы — randykimball	Опубликовать Ответ	Верхняя часть резьбы	Форум

Добавил: arulthambi

25. 09.2007, 05:37:38

Автор Профиль
Автор электронной почты
Редактировать

Уважаемый господин,
спасибо за ответ. при этом я прилагаю один файл JPEG, который содержит данные потока. в том, что я видел, Hs = базовая высота внешней резьбы = 0,61344 x P

Пожалуйста, дайте мне знать, как он получил значение газа (т.е. 0,61344).

ответьте как можно раньше

A.ArulTambi
МТАБ
ИНДИЯ.

Ответить
Рассказать другу (должен войти в систему) 9 0034 Предупредить администратора о публикации

Где я? Оригинал Начало темы

| |

Re: Re: Re: расчет высоты резьбы для V-образной резьбы
Re: Re: Re: расчет высоты резьбы для V-образной резьбы — arulthambi	Опубликовать Ответ	Верхняя часть резьбы	Форум

Добавил: randykimball

25.

09.2007, 12:49:10

Автор Профиль
Автор электронной почты
Редактировать

Шаг X cos 30 – это глубина заострения резьбы (от точки к точке).

Чтобы рассчитать фактические радиусы основания и вершины резьбы, вы должны вычислить касательные радиусов, которые вы используете в формулах.

Ответить на сообщение
Рассказать другу (должен войти в систему)
Предупредить администратора о сообщении

Где я? Оригинал Начало темы

Создано инженерами Edge

Формулы делительного диаметра резьбы и калькулятор

Связанные ресурсы: калькуляторы

Формулы делительного диаметра резьбы и калькулятор

Расчет делительного диаметра резьбы и формула

Расчет делительного диаметра унифицированных (UN) и Метрика (М) Потоки. Часто необходимо найти делительный диаметр различных унифицированных (УН) и метрических (М) резьб размеров. Это необходимо для резьб, которые не указаны в таблицах размеров резьбы, и когда резьба больше, чем обычно указано в справочниках. К ним относятся резьба на больших болтах и резьба на домкратах и ходовых винтах, используемых на различных машины или станки. Для расчета диаметров шага см. рис. 1.

Экв. 1
H = 0,5 · 3 ^0,5 · p = 0,866025 · p

Ур. 2
Шаг Диаметр наружной резьбы
D ₂ , (d ₂ ) = ( d / 2 – 5 H / 8 + H / 4 ) · 2

Экв. 3
Шаг Диаметр внутренней резьбы

Где

p = шаг резьбы. В системе ООН это равно обратной количество витков на дюйм (т. е. для резьбы 3/8-16 шаг будет 1/16 = 0,0625 дюйма). Для системы М шаг указывается в миллиметрах. список резьб (т. е. для метрической резьбы M12 × 1,5 шаг будет 1,5 мм или 1,5 × 0,03937 дюймов = 0,059055 дюймов).
D, (d) = основной наружный диаметр внутренней (наружной) резьбы
D ₁ , (d ₁ ) = основной внутренний диаметр внутренней (наружной) резьбы
D _{2 90 374 , ( d ₂ )} = базовый делительный диаметр внутренней (наружной) резьбы
H = высота профиля базовой резьбы

Рис. 1 Базовый профиль резьбы для унифицированной (UN) и метрической (M) резьбы (ISO 68).
Нажмите на изображение, чтобы увеличить

Если вы проверите базовый диаметр для этой резьбы в таблице диаметров шага, вы обнаружите, что это правильный ответ, когда резьба класса 3А и шаг диаметр максимальный.
