оптимальная и стандартная от пола, какая должна быть


Верстаки были очень популярны в середине 90-х годов. В то время не было такого разнообразия товаров на рынке, и он считался необходимым элементом для изготовления предметов обихода, мебели и других нужд. Высота верстака делалась произвольно, и каждый сам придумывал, как ее подстроить под себя.

Стандартный вариант

Разновидности верстаков

Верстак занимает центральное место в мастерской. Чем больше на нем приспособлений для работы и творчества, тем точнее должен быть расчет высоты столешницы от пола. Многочасовая работа в неудобном положении на верстаке может вывести из строя даже здорового и натренированного человека.

В мастерской частного дома

Верстаки делятся на четыре вида:

  1. Слесарный – во все времена пользовался популярностью, особенно среди автолюбителей. Каждому второму приходилось вытачивать, растачивать деталь для автомобиля, которую было сложно приобрести на рынке. Он является самым востребованным, так как позволяет изготавливать малогабаритные изделия из всех видов материала.
  2. Столярный – стол для творчества. Спроектирован для работы с древесными материалами. Делается удлиненных размеров, чтобы можно было расположить широкоформатные детали для создания мебели и предметов интерьера. На нем должны располагаться много тисков, упоров, зажимов, закрепляющих деталь на столе.
  3. Универсальный – является средней производной между столярным и слесарным. Как и слесарный, имеет прочную металлическую поверхность, как столярный, – увеличенный размер для работы с деревом среднего формата. Такие столы делаются с регулируемой по высоте столешницей.
  4. Плотницкий – большой, до 6 м, стол с усиленной рамой для работы с деревом больших размеров. Предназначен для обработки дерева, используется при изготовлении материалов для строительства. Плотник работает с породами разной высоты, поэтому стол делается с учетом регулировки.

Верстак с регулировкой

Высота слесарного стола

Размеры изделия подбирают индивидуально. При этом имеют значение и параметры помещения.

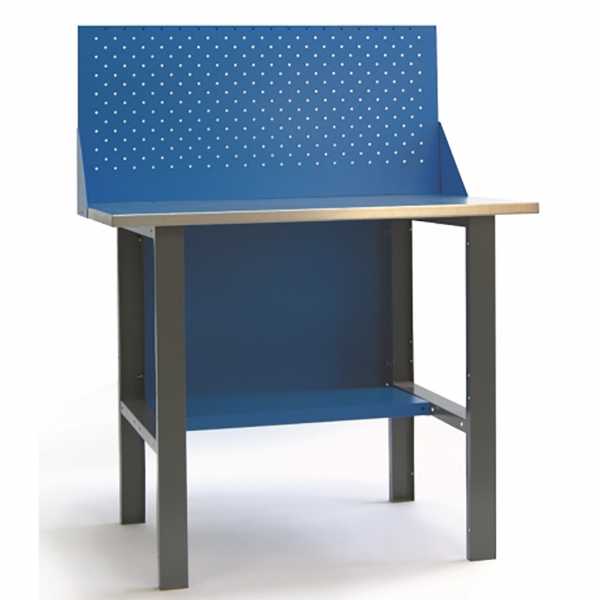

Компактное изделие

В маленьких мастерских предпочитают использовать слесарный верстак ввиду его небольших габаритов.

Чтобы потом не вносить изменения в расположение, он устанавливается согласно требованиям ГОСТа и должен соответствовать стандартной высоте.

При этом необходимо учесть следующее:

  1. Стол ставится перпендикулярно окну или источнику дневного света, чтобы освещение было направлено с левой стороны от мастера.
  2. Расстояние между центральными частями тисков, расположенных на столе, составляет 90 см.
  3. Станки, предназначенные для работы стоя, устанавливаются на фундамент, прочно фиксируя их. Они должны иметь защиту и местное освещение.
  4. Для работы с металлическими деталями необходимо использование защитной металлической сетки.
  5. Ширина составляет от 80 до 90 см, длина – от 120 до 150 см. Эти параметры следует учесть при расположении, так как должен соблюдаться режим свободного доступа. Вокруг стола с рабочей стороны требуется расстояние в 40–50 см.
  6. Стандартная высота верстака определяется один раз и не требует изменений. С учетом физиологических характеристик поддержки позвоночника мышечным корсетом, высота высчитывается по формуле: рост человека (см) – 110 (средний оптимальный показатель нагрузки верхней оси позвоночника) = оптимальное расстояние верха столешницы от пола.
  7. Если расстояние не соответствует росту, его изменяют с помощью подставки для ног. Стандартные размеры: 5–15 см от пола.
  8. Для изготовления изделий в положении сидя применяется угловая подставка для ног 40х40 см и высотой угла 24 см.
  9. Высота стула должна быть равна расстоянию от стопы в обуви до угла подколенной выемки. У человека среднего роста оно составляет 45–47 см. Спинка стула должна быть высотой в 35 см для оптимальной поддержки скелета. Эти параметры важны для ювелирной мастерской, так как во время работы приходится сидеть.
  10. Температура воздуха в помещении, где стоит верстак, должна быть в диапазоне 16–17 градусов.

Деревянный верстак

Школы и специализированные учебные заведения придерживаются этих же правил при обучении детей по профессиональной направленности. Поскольку слесарный станок не требует работы с крупными деталями, изменение высоты при различных типах работ не требуется.

Чтобы убедиться, что высота верстака от пола выбрана правильно, следует встать напротив тисков, согнуть правую руку, затем положить ее локтем на центральную часть (губки) тисков. Если пальцы касаются подбородка, то расстояние подобрано правильно.

Параметры изделия

Для слесарного верстака рассчитать оптимальную высоту можно по формуле. Для этого необходимо учесть следующие параметры:

  • средний рост человека – 176 см;
  • длина руки от локтя до кончиков пальцев – 44 см;
  • расстояние от подбородка до макушки – 24 см;
  • высота тисков – 31 см.

Итого по формуле получаем:

176 – 24 – 44 – 31 = 77 см – идеальная высота стола для работы с тисками.

Графическое изображение

Какая оптимальная высота верстака для работы стоя

Особенность столярного верстака состоит в том, что столяр работает с тяжеловесным материалом и использует множество инструментов, таких как:

  • циркулярка;
  • фрезер;
  • зажимы;
  • тиски;
  • упоры;
  • заточный станок;
  • приспособления для гравировки;
  • ленточные пилы.

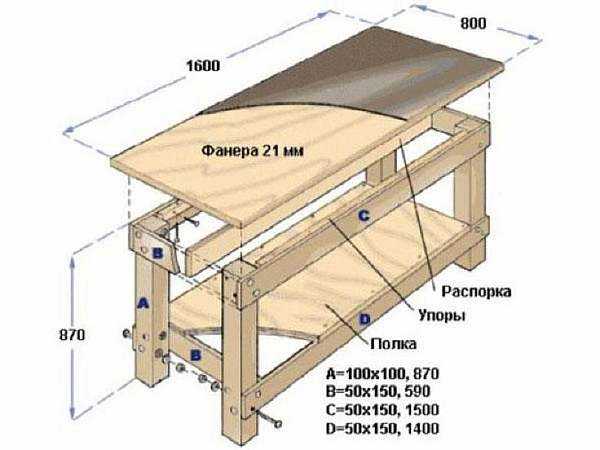

Размеры верстака

Чтобы повысить устойчивость, делают продольные и поперечные опоры.

Поверхность верстака изготавливают из дерева твердых пород. Стационарные варианты могут быть оборудованы ящиками, полками, креплениями для размещения инструментов. Мобильные и складные подразумевают только рабочую поверхность.

Изделие из уголка для работы стоя

Чтобы проверить, какой высоты должен быть обычный столярный верстак для работы, необходимо встать боком к торцу стола, опустить руку без напряжения. Положить ладонь на поверхность. Если при этом рука в локтевом суставе не сгибается, значит, расстояние от пола до поверхности столешницы подобрано идеально.

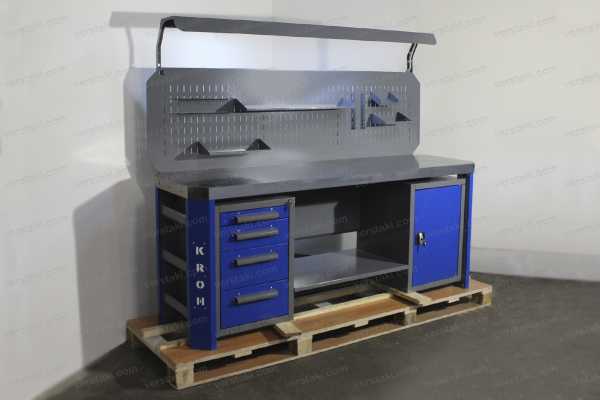

Верстак для мастерской

Если нет средств на покупку нового столярного верстака, можно приобрести списанный из школьной мастерской или сделать своими руками. Но если рост человека больше 190 см, то школьный не подойдет, так как его высота составляет всего 75 см.

Высота универсального станка

Универсальные станки являются промежуточным вариантом между столярным и слесарным. Он удобен для гаража с учетом минимального места под дополнительную мебель. Изготавливаются такие столы из металла. Они имеют расширенную и удлиненную форму и могут регулироваться.

Изделие с регулировкой для работы стоя

Поскольку станок универсальный, то в основном он оборудован механизмами изменения высоты столешницы. Это удобно, так как можно подстроить высоту под разный вид работ относительно оборудования на столе.

К нему можно приобрести опору на 4 колесах, что позволит перемещать оборудование внутри помещения. Есть складные модели, где в состав входит крышка с креплениями под инструменты.

Домашняя мастерская

Оптимальный гаражный вариант – откидной универсальный верстак, который крепится на стене и имеет дополнительную стеновую панель под инструменты. Высоту установки можно просчитать самостоятельно и прикрепить по индивидуальным параметрам.

Стандартный образец сделан из деревянной столешницы. Однако ее можно дополнительно оборудовать кронштейном, что облегчит установку и использование.

Несколько вариантов изделия

Монтаж верстака своими руками

Если бюджет не позволяет, а человек хочет себя испытать в новом деле в качестве творца, то верстак можно сделать своими руками. Это подразумевает определенные вложения, но они не будут настолько значительными, как в том случае, если приобрести готовое оборудование.

Многофункциональный вариант

Первом делом, изготовление подразумевает составление эскиза. Это позволит сделать стол с учетом свободного пространства, а также размещения инструментов.

Можно использовать готовые варианты с фиксированными размерами, в которые потребуется внести минимум коррективов.

Передвижная модель

При работе учитывают следующее:

  1. Основой является прочная поверхность. Ее подбирают с учетом того, что по бокам и впереди нужно будет вмонтировать тиски. Для этого используют столярные или станочные, которые можно найти по объявлению или приобрести в магазине. Если достаточно умения и опыта в изготовлении, можно сделать их самостоятельно, по принципу зажима и встроенного в доску регулирующего винта.
  2. Толщина доски крышки начинается с 60 мм. Чем больше толщина, тем прочнее будет стол. Можно использовать столярные щиты, бруски, скрепив их фанерой. Обычно ширина и длина составляют 60х120 см. В доске заранее делают отверстия под упоры по всей длине верстака.
  3. Каркас состоит из опорных ножек, которые соединяются поперечно и с помощью откосов. Прочность и устойчивость стола имеют прямую зависимость от дополнительных креплений. Ширина нижней рамы делается меньше столешницы для удобства пользования. Колени мастера не должны упираться в край продольной доски каркаса при работе сидя, хотя многие предпочитают стоять.
  4. Размещение дополнительных ящиков и полок под инструменты продумывается заранее, исходя из соображений эргономики. Дополнительные элементы не должны закрывать пространство для свободного хода ног под столом при работе стоя.

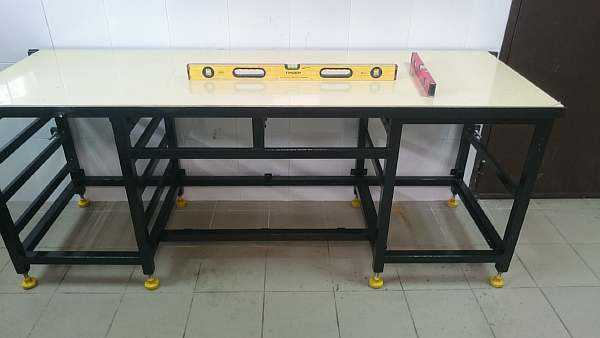

Крупногабаритный вариант

Необходимо обратить внимание

Если работа за верстаком связана с тяжелыми и крупногабаритными материалами, профессионалы будут рекомендовать сделать сварной металлический каркас. Его обычно делают из уголков и труб дюймовой толщины. К низу привариваются крепления для плотной фиксации на полу.

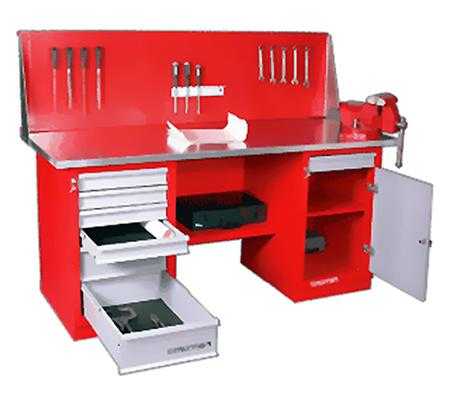

Изделие с выдвижными ящиками

Верстак, сделанный самостоятельно, позволяет сразу выбрать размер изделия для работы под свой рост, используя описанные выше формулы и правила. Общую высоту необходимо просчитывать после того, как столешница готова и можно точно ее измерить. Это позволит рассчитать правильный общий вертикальный параметр от пола.

pronormy.ru

Верстак. Виды и работа. Применение и устройство. Особенности

Верстак – это рабочий стол, предназначенный для ручной обработки заготовок из различных материалов. Он оборудуется c рядом приспособлений, облегчающих труд. Зачастую на верстаках устанавливаются тиски, упоры и прочие устройства. Под столешницей обычно имеются полки или ящики для хранения инструмента. Габариты верстаков подгоняются под потребности мастера. Для верстаков стандартная высота до уровня столешницы составляет 80-90 см. Ширина стола 80 — 100 см. Длина подбирается индивидуально. Профессиональные верстаки имеют столешницы больших габаритов, поэтому для их установки требуется просторная мастерская.

Типы верстаков
В зависимости от предназначения верстаки разделяют на три группы:
  • Слесарные.
  • Столярные.
  • Плотницкие.

Они отличаются как по размеру, так и по конструктивным особенностям. Данные группы пестрят различными моделями, которые подогнаны под определенные функции. Зачастую конструкция столов имеют возможность настройки. В частности, это касается высоты. Благодаря этому возможно провести регулировку под рост мастера.

Слесарный верстак

Верстак для слесарных дел является очень тяжелым. Его каркас делается из металла, а столешница из прочной древесной плиты. В частности применяется фанера или МДФ толщиной 30-50 мм. Для защиты древесная плита покрывается сверху листом оцинкованного металла, толщиной от 1 мм. Это необходимо для устойчивости к развивающим веществам, таких как масло, дизельное топливо, бензин или растворители. Главная функция такого верстака не только в выполнение различных работ с максимальным удобством, но и хранение инструментов. На одном из углов столешницы закрепляются слесарные тиски. Под столом имеются мелкие тумбочки или ящики для хранения напильников, гаечных ключей, отверток, плоскогубцев, а также болтов и гаек.

Слесарная конструкция верстаков делается очень надежной, поскольку стол должен выдерживать механическое воздействие, в частности удары молотком. Поскольку слесарные верстаки применяются для работы преимущественно с короткими деталями, их можно устанавливать под стенку или в угол. Зачастую на приставленной к стене части столешницы имеется высокий щит с полочками или крючками для крепления дополнительного инструмента. Его наличие является необязательным, поскольку все можно навесить и на стену. Щит необходим в тех случаях, когда устанавливается по несколько столов. Тогда он выполняет функцию защитного экрана от летящих искр от рабочего места соседа.

Современный слесарный верстак имеет специфическую конструкцию ящиков. Они двигаются на специальных подшипниковых опорах, что обеспечивает легкое скольжение даже при наличии внутри большого количества инструментов, что создает высокую нагрузку. Ящики выдвигаются на всю длину без риска опрокидывания. В связи с этим, при необходимости их вытащить полностью, нужно предварительно прижать специальный механизм, который блокирует вытягивание.

Такой стол зачастую может регулироваться по высоте, но не всегда. Его применяют для работы, стоя или подставляя табурет. Для верстаков, которые используются на промышленных предприятиях, предусматриваются оснащенные замком ящики и тумбы. Они предназначены для хранения документов и накладных, за которые отвечает мастер.

Для работы с крупногабаритным заготовками отдельные виды столов имеют элементы усиления, позволяющие размещать на столешнице до 3000 кг груза.

Столярные верстаки

Верстак для столярных работ представляет собой массивный деревянный стол, каркас которого обычно делают из недорогой древесины, такой как сосна. Особенность данной конструкции заключается в том, что для нее применяются очень толстые бруски, стянутые между собой с помощью клиньев или винтов. Что касается непосредственно самой столешницы, то она изготовляется из твердых пород древесные – бук или дуб. Толщина применяемых для сколачивания брусков составляет около 70 мм. Столярные столы обычно не красятся. Они пропитываются олифой. Стол оснащается классическими столярным тисками. Зачастую его столешница имеет расположенные в ряд сквозные отверстия, используемые для фиксации съемных колышков, в которые упираются заготовки. Размер столешницы может отличаться в зависимости от работы, которая на нем выполняется.

Обычно длина столярного верстака не превышает 3 м. При этом ширина столешницы доходит до 1 м. Ножки каркаса могут располагаться как полностью вертикально, так и под наклоном, но не выступая за очертания столешницы.

Иногда столярные верстаки имеют раздвигающуюся вдоль столешницу, которая применяется для поджима, как тиски, с целью удержания крупногабаритных заготовок при строгании. Сила сжатия обеспечивается благодаря применению двух металлических винтов. Стол может оснащаться множеством ящиков, но бывают и обычные голые конструкции. Одна из особенностей столярных верстаков заключается в том, что их обычно не приставляют к стене, а устанавливают в центре мастерской для обеспечения возможности ходить вокруг столешницы при обрабатывании крупногабаритных заготовок.

Габариты такого верстака вполне позволяют временно устанавливать на его поверхности различные инструменты для проведения обработки заготовок. На него обычно ставят торцовочную пилу или компактный переносной рейсмус. Благодаря длинной столешнице, через рейсмус можно протягивать длинные доски без опрокидывания оборудования, поскольку на выходе они будут иметь поддержку.

Довольно часто столярные верстаки изготовляются мастером собственноручно под свои вкусы и предпочтения. Данная традиция имеет богатую историю. Это связано больше с подтверждением квалификации мастера, а не необходимостью сэкономить. Стоит отметить, что столярные верстаки не настолько неубиваемые как слесарные, поскольку при сильном механическом воздействии древесина все-таки деформируется. Кроме того, она боится влаги. На таком столе нежелательно проводить покраску заготовок, поскольку это его испачкает.

При работе со столярным верстаком обычно приходится стоять. Высота столешницы подгоняется под рост мастера и не предусматривает применение табурета. Это объясняется тем, что для выполнения работ, которые делает столяр, требует постоянного нахождения на ногах. Работая за верстаком нужно избегать применения чрезмерного механического воздействия. При забивании различных элементов уложенных на столешницу важно избегать применения металлического молотка. В случае промаха он оставляет вмятины на древесине. Оптимальным вариантом будет использование киянок.

Столярные столы довольно большие, поэтому могут разместиться только в просторных мастерских. Провести установку в уголке обычного гаража или кладовки не удастся. В связи с этим для любителей, которые интересуются столярным делом, но не имеют просторного помещения, выпускаются компактные раскладные столики. Они имеют металлическую основу и маленькую столешницу, которая состоит из двух досок. Специальный винтовой механизм позволяет стягивать столешницу, применяя ее как тиски. На таком столике можно выполнять простейшие столярные работы. Хотя площадь его поверхности не позволяет склеивать большие щиты, но ее вполне достаточно для подготовки и сколачивания мелких деталей, для сборки полочек или табуретов.

Плотницкий верстак

Верстаки для плотницких работ являются самыми габаритными, но при этом и простыми. Они представляют собой длинный стол, габариты столешницы которого составляют 6х1 м. Он применяется для укладывания длинномерных заготовок для строгания. Нужно отметить, что встретить в продаже подобное оборудование уже стало редкостью, поскольку те виды работ, которые раньше выполняли мастера вручную на подобных столах, теперь гораздо быстрее делают рейсмусы и фуганки.

Каркас верстака данного типа изготовляется из бруса мягких дешевых пород древесины в частности хвойных деревьев. Столешница делается из твердого дерева. Верстак пропитывается олифой или маслом. Зачастую он не имеет ящиков или полок для хранения рубанков, напильников, топоров, стамесок и прочего плотницкого оборудования.

Такие столы не оснащаются тисками. Для фиксации длинных заготовок применяется простейший механизм, представляющий собой упор с треугольным вырезом, в который забивается клинышек поджимающий деталь. Плотницкий верстак очень габаритный, поэтому его сложно транспортировать и нельзя взять с собой на площадку при проведении строительства сруба. В то же время, наличие такого верстака в мастерской особой пользы не несет, учитывая занимаемую площадь.

В наше время плотницкие верстаки в основном применяются мастерами, которые наносят художественную резьбу на длинные заготовки, предназначенные для строительства срубов, деревянных бань и прочих построек из дерева. Иногда такие большие столешницы применяют столяры в качестве ровной основы для склейки больших щитов.

Плотницкие верстаки рассчитаны для колоссальных нагрузок, поскольку зачастую в обработку поступает целый древесный ствол. Такие столы еще используются мастерами, делающими массивные элементы из древесных стволов, в частности лавки или балки, которые обработать с помощью рейсмуса невозможно, в связи с их массивностью.

Плотницкий верстак, так же, как и столярный, часто изготовляется самостоятельно. Поскольку он применяется для обработки очень длинных деталей, то в мастерской торец стола нельзя устанавливать к стене. Непосредственно сама столешница может принять на себя 6 м. детали, в то время как остальные ее части будут свисать. Благодаря большой площади жесткой фиксации на столе, обработка возможна и на тех частях заготовки, которые не подпираются внизу.

Похожие темы:

tehpribory.ru

Какие бывают размеры слесарного верстака

Дата: 31 января 2019

Слесарные верстаки являются незаменимым средством в тех случаях, когда требуется оснастить производственное помещение в целях организации рабочего пространства, а также его оптимизации.

Правильно подобранный верстак используется в таких организациях, как:



  • промышленные предприятия;
  • образовательные учреждения;
  • слесарные мастерские;
  • станции технического обслуживания автомобилей;
  • прочие технические организации.

При всем разнообразии технического оснащения отличны также и габаритные размеры слесарных верстаков. Глубина с высотой, как правило, являются одинаковыми для всех моделей и составляют 600 и 850 мм соответственно. Различается ширина, которая зависит либо от количества полок, ящиков, либо от требуемой площади рабочей поверхности и т. д., и может варьироваться, в среднем, от 740 до 2240 мм.

Чертеж слесарного верстака

Многие изготовители навевают завесу тайны на чертежи слесарных верстаков собственного производства, делают из них целую коммерческую тайну, указывая габаритные размеры (приблизительные) и размытые общие ракурсы изделия.

Наличие хорошо читаемого чертежа слесарного верстака позволяет заказчику определить для себя такие важные параметры, как:

  • общие габаритные размеры;
  • толщина столешницы;
  • размеры ящиков, полок и т. д.

Детально изучив чертеж, на котором будут отражены все ключевые элементы конструкции (в том числе – высота верстака), потенциальный покупатель сможет сформировать у себя в голове представление об общих размерах каждого из элементов верстака и определить для себя, подходит ли ему тот или иной вариант, исходя из задач, определяемых перед данным изделием, и габаритных размеров помещения, в котором верстак планируется размещаться.

Оптимальная высота верстака для гаража

При подборе слесарного верстака в собственное помещение, нужно учитывать его размеры и возможность установки в нем верстака предполагаемых габаритов.

Большинство автовладельцев оборудуют гаражное помещение с особым вниманием к деталям, ведь от грамотного распределения пространства зависит общий уровень уюта и функциональности внутри гаража. Данные особенности являются весьма важными, так как многие автолюбители проводят в данном помещении времени больше, чем дома. Слесарный верстак при этом является важным элементов гаража и способен грамотно распределить имеющийся в наличии инструмент, а также прочие мелкие детали крепежа и расходные материалы.

Оптимальной высотой верстака для гаража будет тот уровень, при котором имеется возможность комфортной работы, не нагибаясь сильно при взаимодействии с расположенными на столешнице инструментами и деталями. Большой выбор слесарных верстаков Вы можете найти здесь. Среди имеющихся вариантов всегда можно будет подобрать нужный, либо воспользоваться онлайн-конструктором, или же составить индивидуальное ТЗ, в соответствии с собственным чертежом слесарного верстака.

vsetke.ru

5 советов по выбору слесарного верстака

Если работа с металлом – это ваша профессиональная деятельность или же просто хобби, то без рабочего места не обойтись. Оно должно быть надежным, функциональным, прочным, чтобы выдерживать порой очень даже солидные нагрузки, и долговечным. Всем этим требованиям отвечают слесарные верстаки, специальные рабочие столы для работы с металлом. Опытные мастера должны хорошо знать, каким должен быть верстак. Если же вы новичок в этом деле, то неплохо бы разобраться с основными вопросами выбора слесарного верстака. Изучаем главные разновидности и определяемся, какое оборудование понадобится для мастерской, а какое – для гаража.

Основные требования к слесарному верстаку

Сложно представить себе работу мастера по обработке металла без специального рабочего стола. Верстак делает трудовой процесс более производительным, комфортным и безопасным. Прежде, чем мы перейдем к изучению разновидностей слесарных верстаков, необходимо немного затронуть теорию и вспомнить, какими вообще бывают верстаки.

Кроме слесарных, есть еще и столярные верстаки. Они предназначены только лишь для работы с деревом, потому к нашей теме не имеют вообще никакого отношения. Интерес могут вызвать универсальные верстаки. Они получают столешницу из плотной фанеры с обшивкой из стального листа. На такой поверхности можно работать как с металлом, так и с некоторыми деревянными деталями. Часто под универсальным верстаком подразумевают складную конструкцию, которую очень полюбили владельцы небольших гаражей.

Если упростить, то верстак – это рабочий стол, выполненный в соответствии с рядом требований. Слесарный верстак должен быть:

  • прочным и надежным, чтобы выдерживать нагрузки, которые предполагает ваша деятельность;
  • функциональным и эргономичным. Рабочее место должно отвечать росту мастера и при необходимости быть оборудовано местами хранения;
  • устойчивым. На верстаке выполняются достаточно серьёзные работы, часто речь идет о больших нагрузках, при этом требуется высокая степень точности. Именно поэтому рабочее место должно быть неподвижным;
  • долговечным. Качественный слесарный верстак прослужит не менее пары десятков лет.

Чтобы отвечать всем перечисленным выше требованиям, верстаки имеют специфическую конструкцию. Каркас выполняется из прочного толстого металла, дополняется мощной столешницей. Лучший вариант – это плита МДФ толщиной до 30 мм с покрытием из толстой оцинкованной стали. Такая конструкция выдержит и высокие нагрузки, и даже удары молотком, перенесёт сварку. Более того, оцинкованная столешница хорошо переносит контакт с бензином, маслом, растворителями и многими другими агрессивными веществами, она проста в уходе, достаточно легко очищается от грязи. Для дополнительной защиты ее покрывают слоем порошковой краски.

Некоторые верстаки получают бортики с трех сторон, которые препятствуют падению мелких предметов с поверхности. В наличии может быть и перфорированный экран, который служит для закрепления массы необходимых инструментов, например, отверток, ножниц, пил, молотков и прочих мелочей, которые при работе должны быть буквально под рукой. Остальные инструменты и документацию можно хранить под столешницей, в специально предназначенных для этого тумбочках, ящиках, выдвижных полках. Конструкция этой нижней части верстака может сильно отличаться – выбор строится на собственных требованиях и специфике инструментов, которые необходимо хранить. Как правило, секции для хранения делают достаточно прочными – они способны выдерживать до 35 кг. Если необходимо будет хранить документацию, обратите внимание, чтобы одна из секций закрывалась на замок.

Если габариты и конфигурация – это вопрос личных предпочтений, то качество верстака – это общее требование всех мастеров. При выборе обратите внимание на продукцию компании ООО «Регион-Петербург», которая занимается производством и продажей слесарных станков, а с ассортиментом продукции можно ознакомиться на странице https://region-peterburg.ru/verstaki/. Производитель использует износоустойчивые сплавы, осуществляет антикоррозийную обработку деталей и учитывает все нормы трудовой безопасности. Компания предлагает верстаки различных размеров, с местами хранения и без них, есть усиленные конструкции,  при необходимости возможно изготовление верстака на заказ, есть доставка по России.

Для каких видов работ предназначен верстак?

Функциональность верстака зависит от его оснащенности. Для производств и мастерских часто нужны приспособления, которые позволяют справиться с широким спектром задач, а в гараже можно обойтись верстаком, предназначенным только для конкретных функций.

Вот основные функции, для которых предназначен верстак:

  • разметка;
  • гибка и резка;
  • сверловка;
  • нарезка резьбы;
  • гравировка;
  • рассечение;
  • клепка;
  • полировка, притирка и доводка.

Естественно, чтобы качественно произвести ту или иную операцию, кроме верстка понадобится еще и специфический инструмент. Верстак – это лишь прочная рабочая поверхность и способ организовать хранение многочисленных приспособлений.

Набор слесарных инструментов будет зависеть от задач, которые выполняет мастер, но в 99,9% случаев рабочее место не обходится без слесарных тисков. Этот инструмент крепится на столешнице верстака и предназначается для фиксации различных заготовок и деталей, чтобы с ними можно было удобно работать. Тиски изготавливаются из стали или чугуна, пластины, как правило, делают из стали. В работе слесаря применяются разные виды тисков, но наибольшей популярностью пока пользуются параллельные тиски.

Размер слесарного верстака

В зависимости от размера и количества рабочих мест слесарные верстаки бывают:

  • одноместные, шириной 70-80 см и длиной 1,2-1,5 м. Хорошо подходят для гаража и небольшого производства, используются даже во многих крупных цехах, так как позволяют организовать полностью изолированные рабочие места, чтобы рабочий процесс одного мастера не влиял на деятельность другого;
  • многоместные, шириной до 80 см и длиной до 3,5 м. Удобно ставить в больших цехах для более продуманной организации пространства. Минус заключается в том, что если мастера делают работу разного рода, то они могут сильно мешать друг другу. Например, если один мастер за своей частью верстака что-то пилит, то это может влиять на другого мастера, который в этот момент проводит работы по разметке. Потому даже на крупных производствах часто отказываются от идеи многоместных станков.

    Слесарный верстак одноместный (слева) и многоместный (справа)

При выборе слесарного верстака важно учитывать и его высоту. Оптимальной высоты не существует – все зависит от роста мастера. Правильным будет верстак, если мастер, кладя локоть на параллельные тоски, пальцами упирается себе в подбородок. Если речь идет о стуловых тисках, то рука должна упираться в подбородок, когда пальцы сомкнуты в кулак. Высота верстаков колеблется от 92 до 112 см. Если вы берете верстак себе в гараж, и знаете, что за ним будете работать только вы, или кто-то такого же роста, как вы, то можно смело останавливаться на изделии с нерегулируемой высотой.

Когда речь идет о производственном цехе, т.е. предполагается, что за одним рабочим местом могут быть разные мастера, имеет смысл обратить внимание на верстаки с регулируемой высотой. Специальная конструкция ножек позволяет регулировать высоту столешницы в пределах 5-25 см. Это удобнее, чем организовывать настил около верстака, чтобы мастеру низкого роста было удобно за верстаком.

Не забывайте о том, что существуют одноместные передвижные верстаки, которые позволяют организовать мобильное рабочее место, а в некоторых случаях это бесценная возможность.

Конфигурация и места для хранения

У слесарных дел мастера под рукой должна быть масса инструментов, потому верстаки оборудуются местами хранения. По типу конфигурации и расположению мест хранения слесарные верстаки можно поделить на:

  • бестумбовые. Под столешницей нет мест хранения, максимум – открытая полка. Такие верстаки занимают минимум места, подходят для гаражей;
  • однотумбовые. Место хранения расположено только с одной стороны под столом. Это может быть большой ящик с распахивающейся дверцей, несколько выдвижных ящиков одного или разных размеров, или тумба с выдвижным ящиком. Оставшееся место под столом либо пустует, либо используется для организации открытой полки. Однотумбовые верстаки отлично подходят для помещений, стесненных в площади. Они позволяют хранить достаточное количество инструмента, но при этом остаются компактными;
  • двухтумбовый верстак предполагает размещение мест хранения с двух сторон под рабочей столешницей. Компоновка может быть разной. Чаще всего используются выдвижные ящики и тумбы, реже встречаются ящики типа карусель;
  • трехтумбовый верстак по размеру сопоставим с двухтумбовым, но в нем вместо свободного пространства присутствует еще одна часть для хранения вещей. Если инструмента очень много, и важно, чтобы он всегда оставался буквально под рукой, то обратите внимание на такие модели.

Выдвижные ящики можно укомплектовать лотками, чтобы удобно было хранить метизы. Вместо специальных лотков можно использовать старые добрые банки, которые уже давно поселились во всех гаражах страны и отлично справляются с задачей сортировки и хранения мелкого крепежа.

Важно обратить внимание на конструкцию выдвижных ящиков. Они должны выдвигаться полностью, чтобы обеспечить доступ к самым отдаленным углам. Кроме того, направляющие должны быть достаточно прочными, чтобы выдержать возможный вес инструмента.

Дополнительное место хранения можно организовать при помощи перфорированного экрана. На него достаточно просто навешать полочки, держатели, крючки и прочие приспособления для хранения инструмента. К экрану можно прикрепить и лампу. Все отвёртки, плоскогубцы, ключи и прочие мелочи будут перед глазами. При необходимости полочки легко перевесить и модифицировать систему хранения.

Как выбрать слесарный верстак для гаража?

Тут, прежде всего, необходимо учитывать размеры помещения и задачи, возлагаемые на верстак. Если свободного места не так уж много, то подойдет компактный одноместный бестумбовый или однотумбовый верстак. Бестумбовый занимает совсем мало места, и при условии, что все инструменты хранятся на полках или стеллажах, такой вариант станет идеальным для небольшого гаража. Конечно, заранее стоит измерить все параметры свободного пространства, предназначаемого для верстака, и уже исходя из этого, делать выбор.

При организации рабочего места в гараже не забывайте продумать систему освещения. Слесарные работы требуют точности, а ее невозможно достичь в полумраке. Вместе с общим освещением уместно использовать точечное. Лампу можно повесить на стене или зафиксировать на том же перфорированном экране. Если планируете работать с аэрозольными химическими веществами, то необходимо позаботиться о хорошей вытяжке.

Если гараж совсем маленький, то можно рассмотреть вариант с откидной столешницей. При глубине 60 см и длине 80 см такой верстак выдерживает нагрузку 200 кг, а усиленные конструкции длиной 140 см выдерживают и 300 кг – для домашнего мастера этого должно хватит с лихвой.

Метки:инструмент

evrookna-mos.ru

Определение высоты верстака – Гигиенические требования к организации рабочего места подростка на производстве – Анатомо-физиологические особенности подросткового возраста – Kelechek.ru

При определении высоты верстака следует исходить из высоты над полом локтевой точки работающего. При этом высота рабочего места должна быть несколько ниже высоты локтевой точки. При работе слесаря механо-сборочных работ наиболее удобной является такая высота верстака, когда локоть работающего и плоскость напильника находятся на одной прямой линии.

При работе на слесарном верстаке локоть согнутой руки должен находиться на уровне губок тисков (И. А. Арнольди, В. В. Анисимова и др., 1965). Высота верстака должна меняться в зависимости от роста работающего.

При росте в 150 см высота верстака должна равняться 80 см, при росте в 150—165 см — 85—90 см, при росте в 165—175 см — 100 см. Расстояние от центра станка до глаз работающего должно составлять около 450 мм.

В случае несоответствия размеров станка росту подростков используют подставки разной высоты (5, 10, 15 см). Токарь выполняет работу стоя, большую часть рабочего времени находясь в вынужденном полусогнутом положении, с наклоном корпуса вперед.

Такое положение принимается рабочим, начиная с периода подготовки детали к обработке, и сохраняется в процессе всей работы до снятия детали. Кроме мышц пальцев, кисти рук, в работе для сохранения нужной рабочей позы принимают участие мышцы нижних конечностей и туловища.

Наибольшая нагрузка при этом приходится на мышцы тела, длинные и трапециевидные мышцы спины, поясничные, ягодичные, четырехглавые мышцы бедра и трехглавые голени.

В процессе работы мышцы спины и шеи утомляются и бывают не в состоянии противодействовать кифозированию грудного и шейного отделов позвоночника, которое со временем может увеличиваться и сопровождаться нарушением правильного положения плечевого пояса, отклонением его кпереди и отхождением лопаток от позвоночника.

Вынужденное положение усиливается, когда рабочее место подростка не соответствует его росту.

«Клиника заболеваний, физиология и гигиена в подростковом возрасте», Г.Н.Сердюковская

Нарастание мышечной силы у подростков в значительной степени зависит от степени общей тренированности и занятий физическими упражнениями. Очень часто мышечный тонус отстает от темпов роста костной системы. Именно поэтому необходимо очень строго соблюдать все те нормативы, которые разработаны для производственных помещений, рабочего места подростков, следить за правильной рабочей позой, правильным чередованием труда и отдыха. Из…

Недостаточное освещение рабочих мест при любых видах работы является неблагоприятным моментом в трудовой деятельности подростков. При слабом освещении рабочей поверхности подросток должен ниже наклоняться над станком или столом, а такая вынужденная поза приводит к более быстрому мышечному утомлению, что может явиться причиной формирования неправильной осанки. Большой процент сколиотической осанки и сутуловатости был выявлен у подростков,…

Кифозирование, или боковое искривление позвоночника наступит быстрее, если высокого роста подросток работает за низким станком. Подростки небольшого роста вынуждены тянуться к станку, а имеющие высокий рост — длительное время находиться в наклонном положении. Порочная установка корпуса при неправильной организации труда закрепляется, приобретая характер стереотипа. Так возникает разновидность кифотической осанки у подростков — сутуловатость и круглая…

При выполнении сидячей работы менее утомительной является такая поза, когда центр тяжести туловища находится над плоскостью, образуемой точками опоры — седалищными и подвздошными костями (М. Д. Большакова и В. Н. Кардашенко, 1956). При этом голова несколько наклонена вперед, глаза находятся на расстоянии — 35—40 см от рабочей поверхности (аппарата, схемы и т. д.). При правильной…

Ряд авторов указывают на значение габаритов инструментов для сохранения правильной осанки и избежания преждевременного утомления (М. В. Антропова, 1962; В. В. Анисимова, 1965; Г. П. Сальникова и Л. Е. Любомирский, 1962). Инструментарий, которым пользуются подростки, должен удовлетворять определенным гигиеническим требованиям. Так как руки подростка меньше рук взрослого рабочего, то рукоятки инструментов должны быть тоньше и…

www.kelechek.ru

Высота – верстак – Большая Энциклопедия Нефти и Газа, статья, страница 1

Высота – верстак

Cтраница 1

Высота верстака обычно равна 800 – 900 мм, длина – 1000 – 1200 мм, ширина – 700 – 800 мм.  [1]

Высота верстаков должна быть такой, чтобы губки тисков находились на уровне локтя работающего.  [2]

Высота верстака должна быть такова, чтобы слесарю не приходилось излишне нагибаться или поднимать при работе кверху руки от локтя до плеча.  [3]

Высота верстака обычно равна 800 – 900 мм, длина – 1000 – 1200 мм, ширина – 700 – 800 мм.  [5]

Высоту верстака подбирают по росту рабочего так, как показано на рис. 1, г. На рабочем месте недалеко от верстака должен находиться инструментальный шкаф. Каждый инструмент хранится в нем на соответствующем месте. В шкафу отводится место для хранения чертежей и другой технической документации.  [6]

Неправильная подгонка высоты верстака к росту рабочего ведет к излишнему утомлению и снижению производительности труда. При универсальных верстаках подгонку производят изменением высоты стола или укладкой перед верстаком деревянной решетки определенной высоты. Наличие решетки обязательно, если верстак стоит не на деревянном полу, а на асфальтобетонном, так как она предохраняет ноги работающего от ревматизма.  [7]

При такой высоте верстака создаются нормальные условия для производительной работы, так как спина слесаря не изгибается и руки его не тянутся вверх, что уменьшает напряжение и утомляемость рабочего.  [9]

Подставку под ноги следует применять в тех случаях, когда высота тисков не соответствует росту обучающегося. Высота верстака с тисками считается нормальной, если у стоящего прямо обучающегося рука, согнутая в локтевом суставе под углом 90, находится на уровне губок тисков при вертикальном положении ее плечевой части. Выбранные подставки должны плотно лежать на полу. Неправильное положение корпуса обучающегося вызывает быструю утомляемость, затрудняет правильное выполнение приемов работы и получение требуемой точности.  [10]

Верстак должен быть одноместный, с размерами примерно 1400x800x900 мм. Высота верстака и рабочей плоскости разметочной плиты должны соответствовать росту работающего. Поверхность верстака обивают линолеумом. В тумбах верстака находится ряд ящиков для хранения инструментов и принадлежностей. У верстака должен находиться стул с регулируемой высотой сиденья.  [11]

Верстак должен быть одноместный ( рис. 1, а) с размерами примерно 1400X800 мм. Высота верстака вместе с контрольной плитой, размещаемой на нем, должна соответствовать росту работающего. Слева, под крышкой верстака, расположены ящики для хранения инструментов, а справа под тисками – свободное пространство для размещения ног работающего. Рядом с верстаком устанавливают прочный и устойчивый табурет с регулируемой высотой сиденья.  [13]

Для определения необходимой высоты верстака следует встать к нему лицом и положить ладони обеих рук на поверхность рабочей доски. Если ладони без напряжения касаются рабочей доски, то, значит, высота верстака соответствует росту работающего. Чтобы при работе не испортить рабочую доску верстака, например при работе стамеской, под обрабатываемую деталь подкладывают дощечку. Необходимо периодически смазывать винты тисков ( прижимных коробок) и покрывать поверхность рабочей доски олифой.  [14]

Страницы:      1    2

www.ngpedia.ru

Чертеж верстака для гаража – основные размеры для любого бокса

Как правило чертеж верстака для гаража необходим лишь в том случае, если свободное место в помещении ограничено и необходимо изготовить рабочий стол по своим размерам. Для начала необходимо понять, с какой целью Вы будете его чаще всего использовать:

  • Мелкий ремонт и незначительные столярные работы – подойдет стол размером до 1,5 метров;
  • Планируете постоянно проводить работы в мастерской — необходимый длинный верстак от 3 до 4 метров;
  • Нужен постоянный ремонт автомобиля и место под слесарные работы – требуется изготовить полноценную систему стеллажей и рабочий стол с ящиками.

Все сделанные Вами самодельные верстаки с чертежами для гаража должны соответствовать следующим требованиям:

  1. Компактность конструкции;
  2. Устойчивость каркаса и всех элементов;
  3. Универсальность в применении любого из оборудования;
  4. Хорошая освещенность;
  5. Много места под хранение запчастей и инструментов;
  6. Обустройство нескольких безопасных мест под электросети.

Делаем верстак в гараже своими руками с фото и чертежами

Размеры верстака для гаража

Перед начало работ по варке или сколачиванию каркаса рабочего стола нужно приблизительно описать параметры и размеры на чертеже. В первую очередь на чертеже отображают материалы для каркаса и его размеры. Далее планируется толщина и высота верстака в гараже вместе со столешницей.

В основном делают столярный верстак в гараж своими руками размером 55 на 155 см. Однако для массивного оборудования можно увеличить длину в 2-2,5 раза. По всей длине закрепляется металлический уголок и по контуру столешницы укрепляют полосу из металла.

Какая должна быть высота верстака в гараже? Обычно планируют под рост человека, чтобы столешница была на уровне пояса человека. Если Вы хотите делать мелкие столярные изделия, тогда прикрепите к верстаку рабочий стол поменьше, в котором можно будет шкурить и распиливать мелкие детали.

Внимание! Сейчас популярно вкладывать в гаражный верстак своими руками чертежи с автоматически регулировкой высоты стола. Простой метод определить высоту состоит в следующем: опустите обе руки вниз и направьте параллельно напольному покрытию свои ладони. Именно высота между ладоней и полом будет являться итоговой высотой каркаса.

Размеры верстака для гаража

Чертеж верстака для гаража

Чертеж верстака для гаража позволяет отобразить все 3 параметра – высоту, ширину и длину рабочего стола. Толщину столешницы в основном выбирают не менее 5 см, в качестве материалу лучше всего подойдет доска из дуба или сосны. Основой конструкции будет служить каркас из металлического уголка, так как в основном необходимо проводить слесарные и столярные работы.

Для достижения наибольших показателей устойчивости рекомендуется верстак для гаража своими руками на чертеже сделать с дополнительными поперечными опорами. Несущая рама должна быть не менее 4 и не более 8 метров. Также помните о расположении рабочего стола. Удаление верстака от автомобиля должно выйти не меньше 1,5 метров.

Самое главное планируя размеры верстака в гаража своими руками, не забывать о максимальном использовании свободного пространства. Только правильно расставив всю мебель в гараже Вы сможете обеспечить необходимый уровень комфорта и доступности всех инструментов для ремонта.

garazhtyt.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
