Высверлить сломанный болт не повредив резьбу « Котлы отопления от компании Kotel PRO

Ситуация, когда при затяжке ломается болт и при этом обломавшийся кусочек остается в детали, не редкость. Однако не все знают, что имеется очень и очень много прекрасных способов, как засверлить поломанный болт.

Ситуация, когда при затяжке ломается болт и при этом обломавшийся кусочек остается в детали, не редкость. Однако не все знают, что имеется очень и очень много прекрасных способов, как засверлить поломанный болт. Основное не терять самоконтроль, а с большим вниманием дочитать до конца этот информационный материал.

Намного более обычные ситуации облома

Болт может оборваться по-разному. Самый не тяжелый случай, когда он ломается заподлицо с деталью. В данном случае больших проблем в том, как засверлить болт не будет. Но, все таки, потребуется сделать некоторые мероприятия по подготовке, которые дадут возможность без большого труда извлечь недостающую часть. А заключаются они в следующем:

Самое основное настроить себя на то, что засверлить поломанный болт, не повреждая резьбу, можно лишь, если приложить максимум терпения и успокоения. Горячка в данном случае главный недруг

В первую очередь, нужно применять средство для быстрого откручивания ржавых болтовых соединений. На рынках их есть очень много. Но очень большое количество подобных средств полностью бесполезно.
Уважающий себя водитель и слесарь, всегда обязан иметь в запасе средство для откручивания гаек и болтов проникающего действия, в котором присутствую подобные вещества, имеющие свойства проникать в любые соединения. Рекомендации по подбору можно получить в любом известном автосервисе. Самые продуктивные смазки на основе дисульфида молибдена и графита.
Дальше можно испробывать один из упрощенных вариантов, как засверлить поломанный болт очень легко. Чтобы это сделать нужно тонким сверлом и низко оборотистой дрелью, засверлить паз под отвертку.
В любом хоз.

магазине можно выбрать атмосферную горелку для откручивания болтов. Если подобная горелка есть, то при ее помощи нужно легонечко прогреть саму деталь таким вариантом чтобы оставшийся кусочек не нагревался. При этом рядом обязан быть огнетушитель.
Потом испробывать отверткой с воротком начинать медленно расшатывать остаток болта. Если болтовое соединение не старое, то кусочек должен открутиться.
А вот как правильно засверлить болт, если он поломался в середине гнезда, знают не многие. В большинстве случаев такие неполадки бывают при завинчивании шпилек головки цилиндров двигателя автомобиля. В данном случае необходимы некоторые способности при использовании дрелью и метчиком.

Мероприятия по подготовке аналогичные, как и в прошлом варианте. Потом прежде чем засверлить обломившийся болт, нужно залить в отверстие жидкость для быстрого откручивания и оставить до полного проникновения в соединение на 2-3 часа.

Потом с помощью мало оборотистой дрели и сверла диаметром меньше практически вдвое чем болт, точно по самому центру, без наклона и с малыми оборотами осторожно сверлят отверстие глубиной до одной трети от всей длины обломка. С помощью метчика с левой резьбой, делают резьбу на всю глубину отверстия. Потом закручивается высокой прочности болт с подобной же резьбой. С помощью накидного ключа с воротком, легонечко постукивая и вращая болт, вынимают недостающую часть болта.

Как засверлить высокой прочности болт?

Очередность действий аналогичная до того момента, когда режется резьба в просверленном отверстии. В данном случае, до того, как засверлить каленый болт, нужно сделать следующую деталь: из углеродистой стали вытачивается болт с головкой под рожковый ключ. Концу болта, с помощью кузнечного молота, придают четырехгранную конусообразную форму.

Дальше болт заколачивают в высверленное отверстие на всю глубину, где он должен заклиниться. Накидным ключом, расшатывая, поэтапно выкручивают отломанный кусочек болта.

А вот как засверлить обломавшийся болт, если ни один метод не помогает? В данном случае, единственный кардинальный метод, полноценно засверлить всю недостающую часть. Это очень непростой и серьезный метод, как засверлить болт, не повреждая резьбу в деталях механизма.+

Для начала в обломке сверлится отверстие тонким сверлом. Потом более толстым. И так до той поры, пока не будет высверлена основная часть оставшегося куска. Это один из наиболее результативных способов, как засверлить болт из ступицы автомобиля.

Сломался болт !!! решение проблемы..

Поделиться с друзьями:

Высверлить сломанный болт в г. Москва за 1100 рублей

Необходимо высверлить сломанный болт с сохранением резьбы. Сломалась шпилька. С одного куска выкрутил сам, а с рукоятки типа рычага не могу. Жду ваши предложения.

Когда: , 23:59

Адрес: Балаклавский проспект, дом 10, к. 1

Смотрите также:

Отзывы Рейтинг: 4.7 – 2 2 отзыва

Григорий К. 100
Более 100 выполненных заданий
Отзывы: 195 — Исполнитель
Отзыв на задание «Высверлить сломанный болт»

задание было принято заказчиком к исполнению уже под вечер, когда возможности выполнить его при промощи оборудования у меня уже не было, задание выполнить я не смог.
Вежливость
Пунктуальность
Адекватность
Алексей Отзывы: 1 — Заказчик

Отзыв о выполнении задания «Высверлить сломанный болт»

Я обратился уже довольно поздно, и временные рамки не позволили сделать его в тот же вечер.
Качество
Вежливость
Стоимость услуг

Хотите найти лучшего мастера по ремонту?

Последние добавленные задания

Цена договорная
Ремонт дивана аккордеон

Сломана задняя стенка и одна рейка под матрасом

Вера Х. Дмитровское шоссе, 13, Москва, Россия
Цена договорная
Устройство фасада по системе ТН фасад комби

Выполнить фасад цоколя здания. Площадь около 300м2. По системе тн фасад комби. Подписываем договор, аванс, в конце месяца кс2,кс3. Объект ржд. (Генподрядчик)

Владимир Д. метро Сокол, Москва
Цена договорная
Повесить люстры, собрать кровать

Нужно повесить три люстры и собрать кровать с ящиками

Оксана Г. Яхтенная улица, 34, Санкт-Петербург
Цена договорная
Установить межкомнатную дверь

Поставить межкомнатную дверь

Александр Пушкино
Цена договорная
Ремонт кухни

Кухня: удалить старый пол и лаги, сделать стяжку под кварц-винил, положить кварц-винил. Ванная: Аккуратно демонтировать корыто, сделать небольшой демонтаж (4-5 кирпичей) в техническое подполье, устранить…

Алексей Ф. метро Шаболовская, Москва, Россия д25с1

Как высверлить сломанный винт – Строительство домов и бань

Все просто: как высверлить сломанный болт?

Ситуация, когда при затяжке ломается болт и при этом обломанный кусок остается в детали, не редкость. Но не многие знают, что существует довольно много эффективных способов, как высверлить сломанный болт.

Наиболее типичные ситуации облома

Болт может оборваться по-разному. Самый легкий случай, когда он ломается заподлицо с деталью. В этом случае особых проблем в том, как высверлить болт не будет. Но, тем не менее, необходимо будет выполнить некоторые подготовительные мероприятия, которые позволят без особого труда извлечь оставшуюся часть. А заключаются они в следующем:

Самое главное настроить себя на то, что высверлить сломанный болт, не повредив резьбу, можно только, если приложить максимум терпения и спокойствия. Спешка в этом случае главный враг
Прежде всего, необходимо использовать средство для быстрого откручивания ржавых болтовых соединений. На рынках их присутствует великое множество. Но подавляющее количество таких средств абсолютно бесполезно.
Уважающий себя автолюбитель и слесарь, всегда должен иметь в запасе средство для откручивания гаек и болтов проникающего действия, в котором присутствую такие вещества, имеющие свойства проникать в любые соединения. Рекомендации по выбору можно получить в любом известном автосервисе. Наиболее эффективны смазки на основе дисульфида молибдена и графита.
Далее можно попробовать один из самых простых вариантов, как высверлить сломанный болт без особых проблем. Для этого необходимо тонким сверлом и низко оборотистой дрелью, высверлить паз под отвертку.
В любом хозяйственном магазине можно приобрести газовую горелку для откручивания болтов. Если такая горелка есть, то с ее помощью необходимо слегка прогреть саму деталь таким способом чтобы оставшийся кусок не нагревался. При этом рядом должен быть огнетушитель.
Затем попробовать отверткой с воротком начинать потихоньку расшатывать остаток болта. Если болтовое соединение не старое, то кусок должен открутиться.

А вот как правильно высверлить болт, если он сломался внутри гнезда, знают не многие. Обычно такие поломки бывают при закручивании шпилек головки цилиндров автомобильного двигателя. В этом случае нужны некоторые навыки при пользовании дрелью и метчиком.

Подготовительные мероприятия такие же, как и в предыдущем варианте. Затем перед тем, как высверлить обломившийся болт, необходимо залить в отверстие жидкость для быстрого откручивания и оставить до полного проникновения в соединение на 2-3 часа.

Затем при помощи мало оборотистой дрели и сверла диаметром в два раза меньше чем болт, точно по центру, без наклона и с малыми оборотами осторожно просверливают отверстие глубиной до одной трети от общей длины обломка. При помощи метчика с левой резьбой, нарезают резьбу на всю глубину отверстия. Затем вкручивается высокопрочный болт с такой же резьбой. При помощи накидного ключа с воротком, слегка постукивая и вращая болт, вынимают оставшуюся часть болта.

Замените старый крепеж на новый: https://avselectro.ru/catalog/4976-bolty — болты отменнного качества от мировых производителей в большом ассортименте.

Как высверлить высокопрочный болт?

Последовательность действий такая же до того момента, когда нарезается резьба в просверленном отверстии. В этом случае, до того, как высверлить каленый болт, необходимо изготовить следующую деталь: из углеродистой стали вытачивается болт с головкой под гаечный ключ. Концу болта, при помощи кузнечного молота, придают четырехгранную коническую форму.

Далее болт забивают в высверленное отверстие на всю глубину, где он должен заклиниться. Накидным ключом, расшатывая, постепенно выкручивают отломанный кусок болта.

А вот как высверлить обломанный болт, если ни один способ не помогает? В этом случае, единственный кардинальный способ, полностью высверлить всю оставшуюся часть. Это самый сложный и ответственный способ, как высверлить болт, не повредив резьбу в деталях механизма.

Для начала в обломке просверливается отверстие тонким сверлом. Затем более толстым. И так до тех пор, пока не будет высверлена большая часть оставшегося куска. Это один из самых эффективных способов, как высверлить болт из ступицы автомобиля.

Другие «народные» способы

Народные умельцы в различных видеоматериалах предлагают другие более радикальные способы, как правильно высверлить сломанный болт. Один из популярных способов, это когда при помощи электросварочного аппарата к обломку приваривают кусок металла в виде ручки и пытаются открутить.

Иногда это получается, но при этом обычно повреждается резьба и выгорает краска на механизме. А если ручка отломается, то потом просверлить отверстие будет очень непросто. Поэтому, если нет элементарного представления о том, как высверлить болт, не повредив резьбу, лучше не браться, так как последствия могут быть весьма печальны.

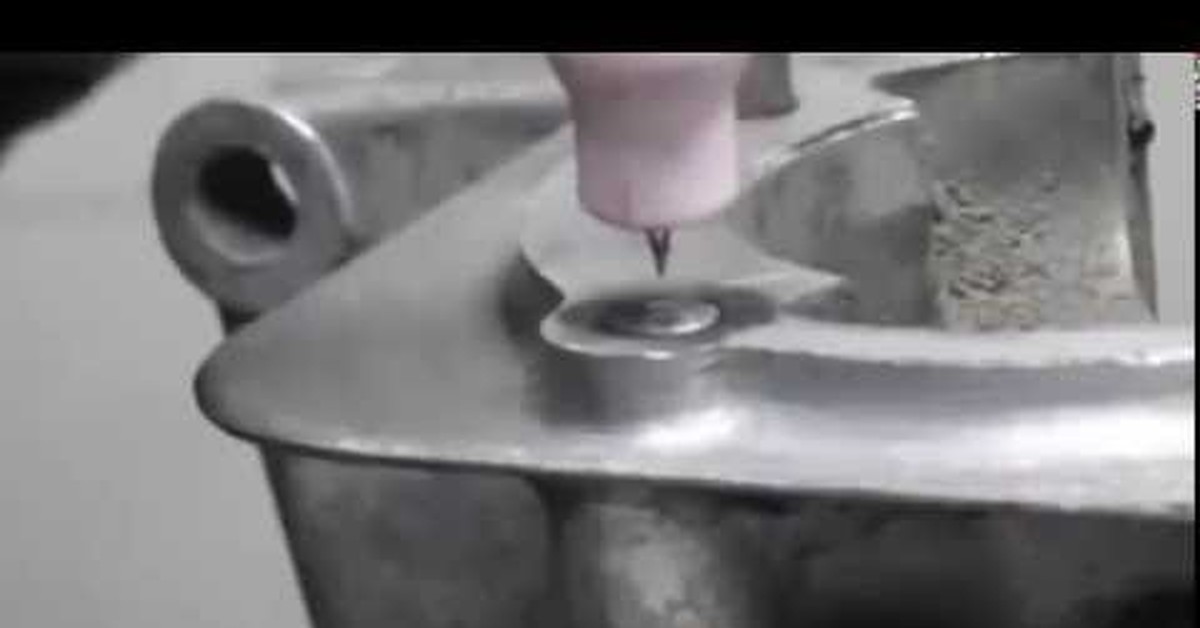

Как высверлить обломок болта из алюминиевого блока?

Довольно часто случается, что ломается болт небольшого диаметра в алюминиевом блоке двигателя автомобиля. Высверлить такой остаток болта не просто. В интернете предлагается очень много вариантов, как высверлить сломанный болт м6 из алюминия без особых трудностей.

На самом деле, самый надежный способ — это классическое высверливание с последующим нарезанием резьбы. При этом все подготовительные операции, рассмотренные выше, должны выполняться очень тщательно.

Рекламируются всевозможные китайские экстракторы, но они очень часто ломаются внутри отверстия, что в разы усугубляет ситуацию. Кроме того, этот инструмент своей конической формой, создает дополнительное трение между стенками болта и блока, что затрудняет извлечение.

Вывод

В любом случае, обрыв болта в самом неподходящем месте это довольно неприятная и неординарная ситуация. Извлечь оставшуюся часть лучше всего поручить опытному специалисту. В противном случае можно вообще испортить дорогую деталь, что приведет к непредвиденным расходам.

Для наглядности как высверлить болт, не повредив резьбу видео можно посмотреть здесь:

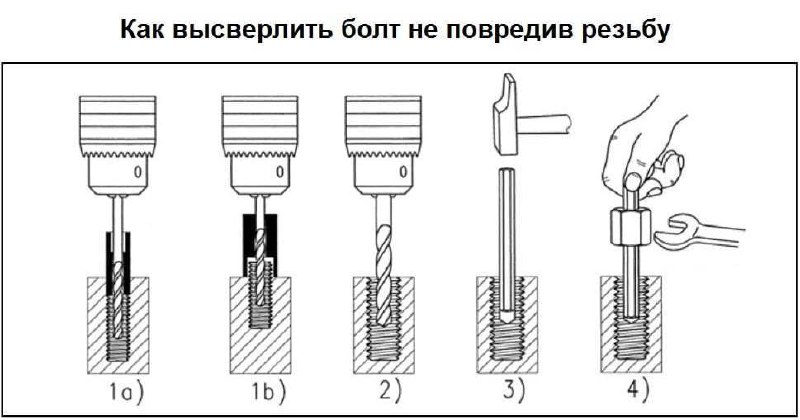

Как высверлить болт без повреждения резьбы: пошаговая инструкция

Получайте на почту один раз в сутки одну самую читаемую статью. Присоединяйтесь к нам в Facebook и ВКонтакте.

Печальная практика показывает, что очень многие мастера по незнанию или нежеланию решаются на неправильную экстракцию болта с оторванной (сломанной) шляпкой. Грубое, неосторожное извлечение неизбежно ведет к повреждению всей резьбы, а возможно и изделия в целом. Избежать этого можно, если выполнять извлечение правильно при помощи специального экстрактора, которые сегодня не составит труда найти на рынке. Такой способ не только более правильный, но (по иронии) еще и легче, нежели грубая экстракция.

Само собой, в силу разных причин под рукой или в шаговой доступности может не оказаться экстракторов. В таком случае болт все еще можно извлечь без повреждения резьбы. Для этого понадобится «штатный» набор инструментов, который есть у большинства хозяев в доме. Самое главное делать все не спеша и осторожно, а также выполнять пошаговую инструкцию.

Какие понадобятся инструменты

Для извлечения проблемного болта без повреждения резьбы изделия нам в обязательном порядке понадобится сверло по металлу и дрель, несколько отверток с разными размерами жал, трехгранный напильник, качественные плоскогубцы или газовый ключ (на крайний случай), метчик для создания противоположной (относительно той в которую закручен болт) резьбы и конечно же надфили.

Примечание : ряд инструментов на самом деле можно заменить. Самое главное среди перечисленного инвентаря — это дрель со сверлами и плоскогубцы. Также рекомендуется обзавестись составом WD-40, которым следует обработать место работы за 15 минут до начала извлечения. Необходимо это для облегчения процесса выкручивания.

Пошаговая инструкция

Шаг первый . Надеваем самое тонкое сверло и принимаемся сверлить строго по центру болта. Следим, чтобы сверло не уводило в бок. Если отверстие получится кривым, то впоследствии, при извлечении, появятся дополнительные (и очень серьезные) осложнения в работе.

Шаг второй . Постепенно меняем сверла на все более толстые до тех самых пор, пока не будет высверлена примерно одна треть болта.

Шаг третий . Берем и забиваем в отверстие трехгранный напильник. Суть в том, чтобы он стоял максимально плотно. В противном случае вытащить болт никак не получится.

Шаг четвертый . Как только напильник окажется в болте и будет при этом плотно сидеть там, приступаем к попыткам извлечения. Для этого нам также понадобится прибегнуть к помощи плоскогубцев или гаечного ключа. Зажимаем наш напильник и начинаем крутить образовавшимся рычагом.

Шаг пятый . Если болт никак не поддается, то можно прибегнуть к одному «экзотическому» методу экстракции. Рассверливаем метиз дальше так, чтобы в него можно было положить другой болт меньшего размера (диаметра) с противоположной резьбой, сделав предварительно в первом (сломанном) болте под него резьбу при помощи подходящего метчика. После этого пробуем открутить метиз, используя меньший болт, как шляпку.

Шаг шестой . Если и такой способ не сработал, то в самом крайнем случае можно попытаться продолжить рассверливать болт дальше до тех пор, пока он достаточно не ослабнет. Когда это произойдет, выкрутить его получится при помощи одного только метчика, подходящего размера.

Видеоматериал

Хочется узнать еще больше интересного? Как насчет того, чтобы прочесть про 9 скрытых возможностей пластиковых бутылок, которые понравятся любой хозяйке , которая хочет создать в хозяйстве больше полезных вещей.

Понравилась статья? Тогда поддержи нас, жми:

Как выкрутить сломанный болт не повредив резьбу

При ремонте автомобиля возникает немало проблем. Одной из таких является вопрос о том, как высверлить болт, не повредив резьбу, видео о которой можно найти на ряде ресурсов. Поэтому всегда полезно знать, как высверлить обломанный болт, что нужно для этого предпринять и как выкрутить сломанный болт без серьезных и неприятных последствий для механизмов и конструкций.

Обрыв на поверхности

Обычно это самый простой вариант поломки и исправить ее можно без радикальных мер, которые порой могут навредить вашему автомобилю или другому агрегату. Однако перед тем, как выкрутить обломившийся болт, нужно произвести обработку места поломки керосином. Это поможет устранить угар и ослабит контакт поверхностей. Далее нужно следовать следующим рекомендациям:

При достаточно большом выступе лучше всего применять простейшие инструменты по типу струбцин, клещей или плоскогубцев. С их помощью легко захватывать и выворачивать деталь по резьбе без прикладывания особенных усилий;
Некоторые мастера при ответе на вопрос о том, как выкрутить обломанный болт, советуют использовать сварочный агрегат. Он позволит приварить к метизу рычаг, который поможет открутить или вывернуть соединение созданием вращательного движения с нужным напором;
Есть и вариант, при котором можно применить сверло с диаметром немного меньше самого болта. Делается отверстие по центру оси болта на всю глубину. Затем остатки крепежа извлекают с помощью крючка, выкручивая резьбу с самого низа.

Это наиболее общие рекомендации, возможно комбинированное использование указанных методов. Данные поломки самые простые, они требуют всего лишь небольшой обработки и применения простейших инструментов.

Обрыв заподлицо

Этот тип поломки считается самым трудным для ремонта, так как очень сложно определить диаметр отверстия, особенно при срезке крепежа.

Поэтому для того, чтобы высверлить сломанный болт определенного вида, необходимо произвести зачистку поверхности. Это позволит определить нужные нам зазоры.

Нередко происходит следующая неприятная ситуация: место обрыва имеет кривые формы, которые очень трудно обрабатывать и выправлять. А сверлить изделие в подобном состоянии категорически не рекомендуется, ибо есть риск окончательно угробить конструкцию. Следовательно, сначала необходимо применить керн, которым подготавливают место по центру работы сверлом.

Дальнейший порядок действий, позволяющий высверлить сломавшийся тем или иным способом болт, аналогичен варианту при поверхностном обрыве. После создания отверстия остатки от резьбы удаляются с помощью крючка.

Поломка болта ниже поверхности

Сложная неисправность, особенно для детали из мягкого металла. Потому очень важно выкрутить сломанный болт без повреждения резьбы в отверстии. Порядок действий здесь следующий:

Намечается центр метиза с помощью керна. Лучше всего применить тонкий и прочный металлический инструмент, он не повредит изделие;

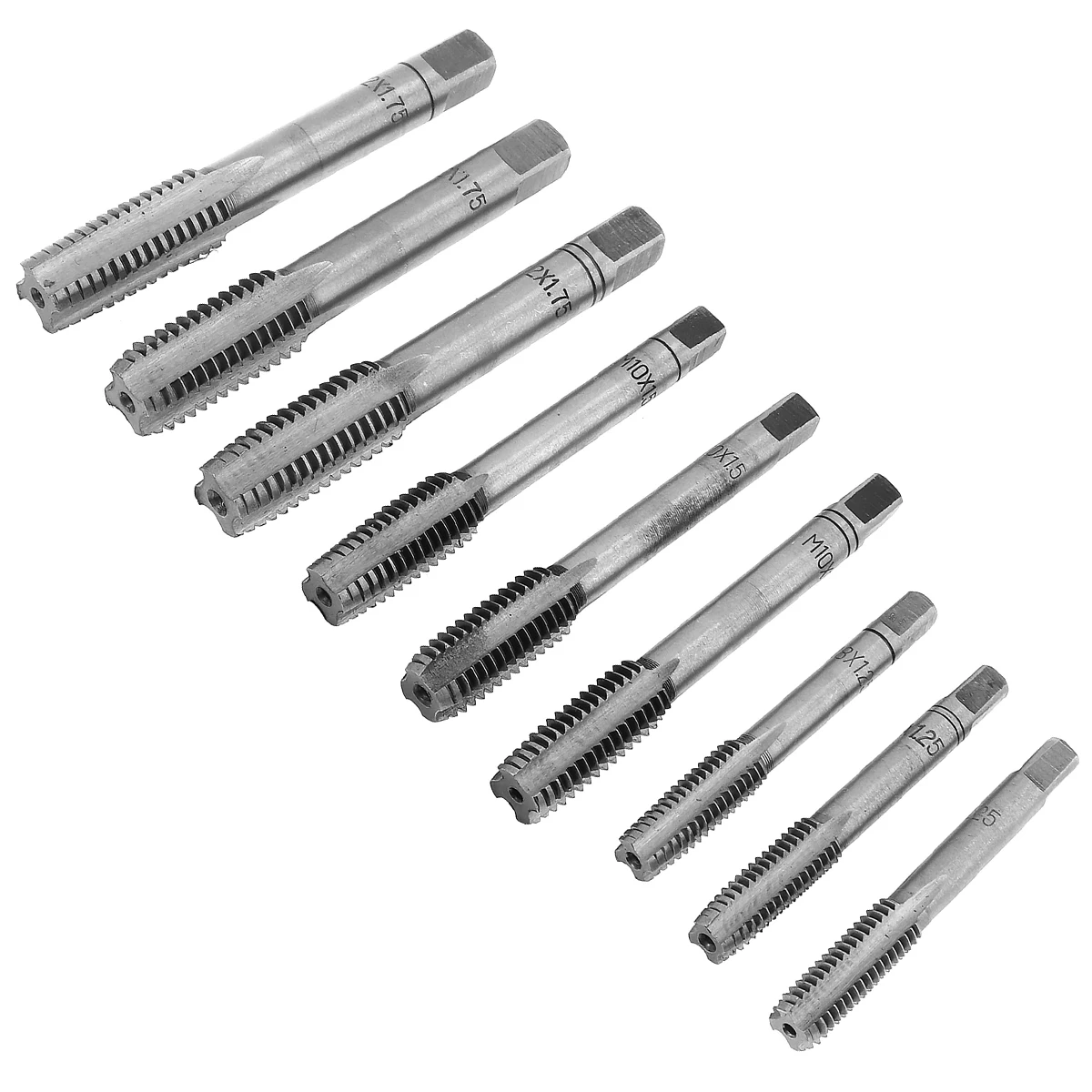

Затем приобретается метчик, имеющий обратную резьбу. Диаметр его должен быть меньше по сравнению с диаметром болта;
Сверлится не очень глубокое отверстие под метчик;
Устанавливается инструмент, чтобы нарезать резьбу. Проворачивается по кругу и тогда элемент можно выкрутить.

Если последний пункт не удалось осуществить, то инструмент может стать непосредственно болтом. Однако прилагать излишних усилий не стоит, так как есть вероятность сломать его. В результате можно убрать старую поломанную деталь и закрутить новые элементы.

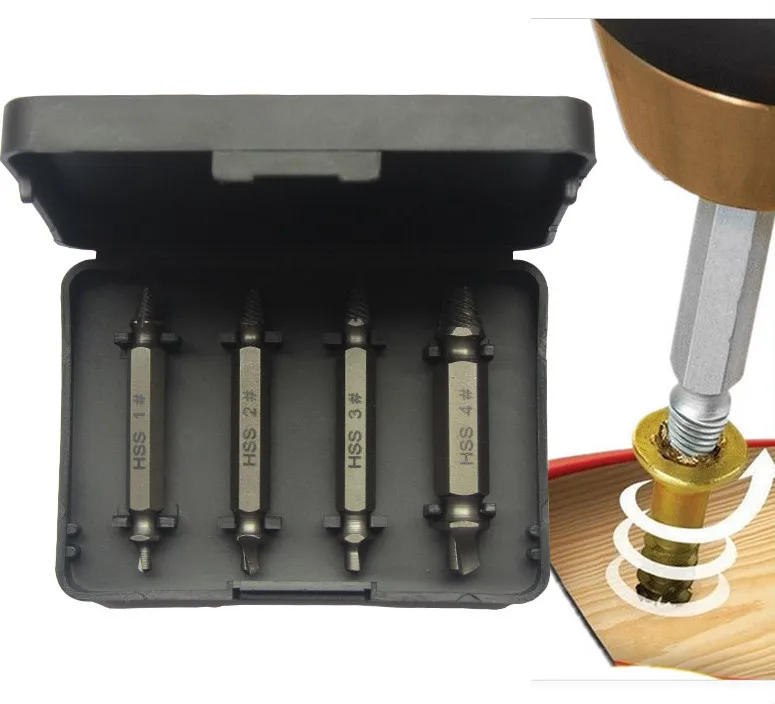

Использование экстрактора

Однако самый верный вариант, который поможет выкрутить сломанный болт, заключается в применении специального инструмента для данной операции.

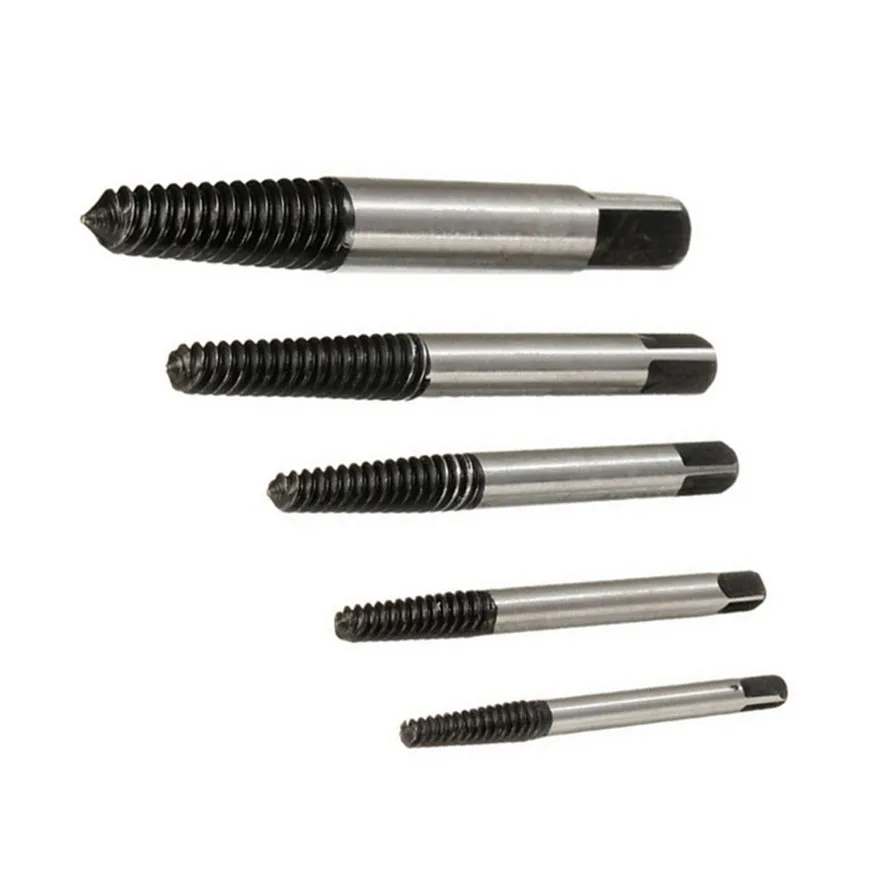

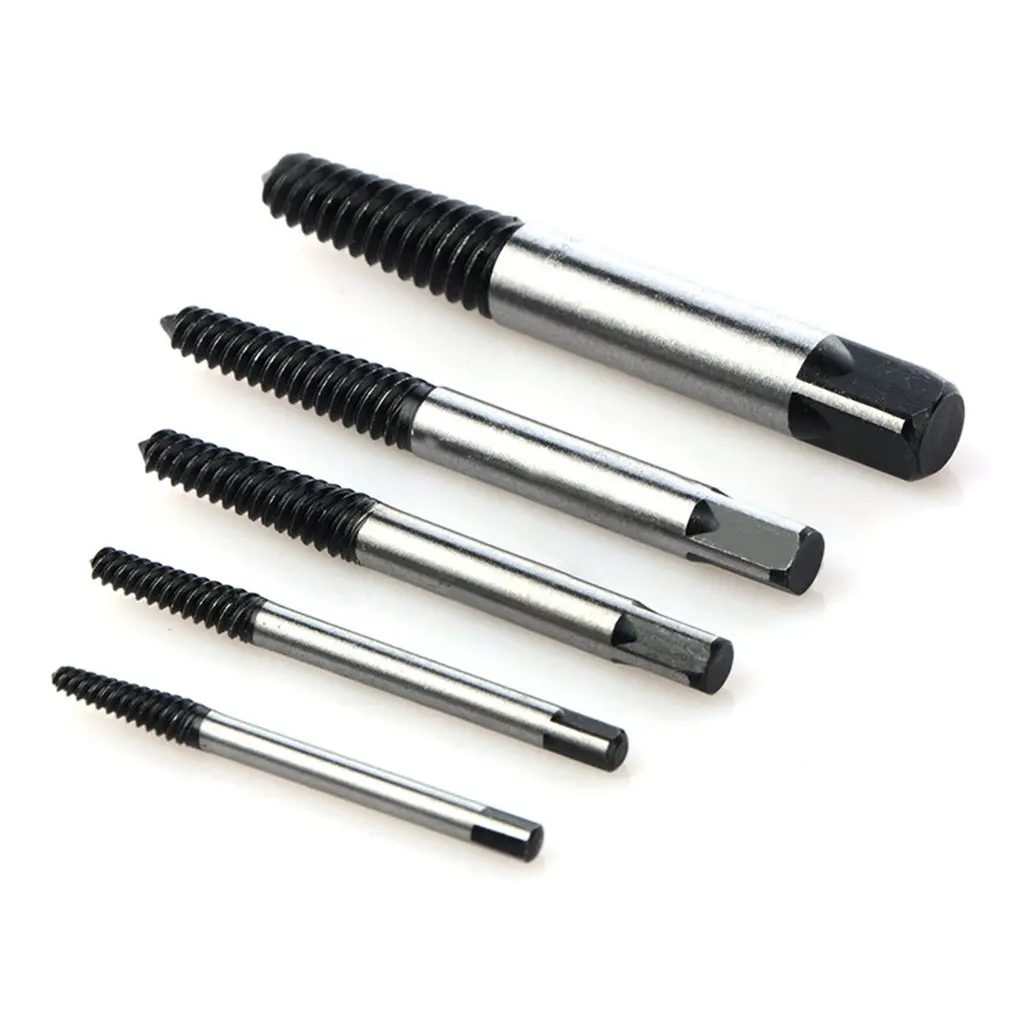

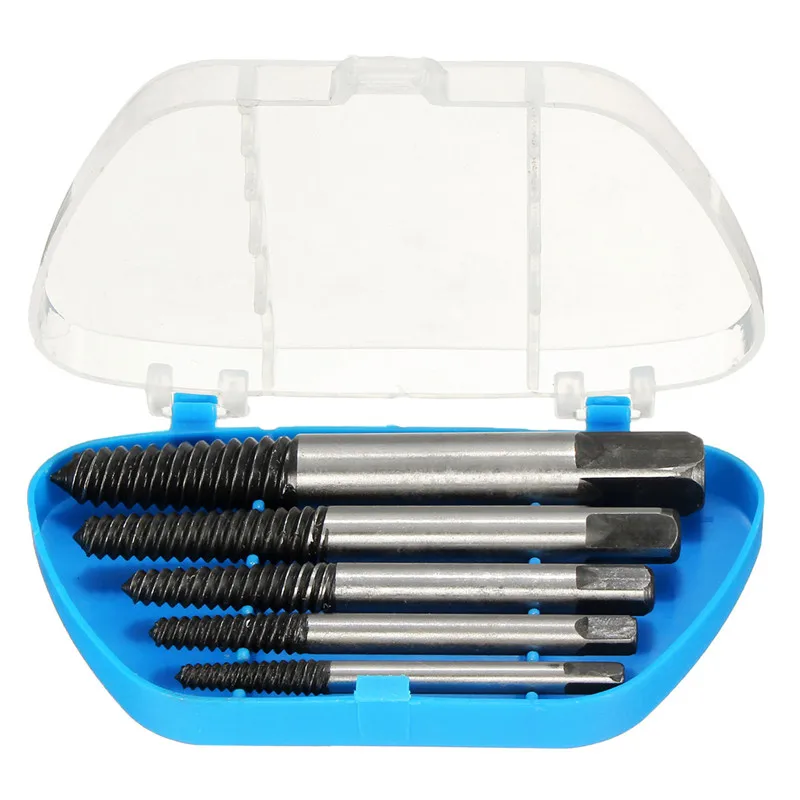

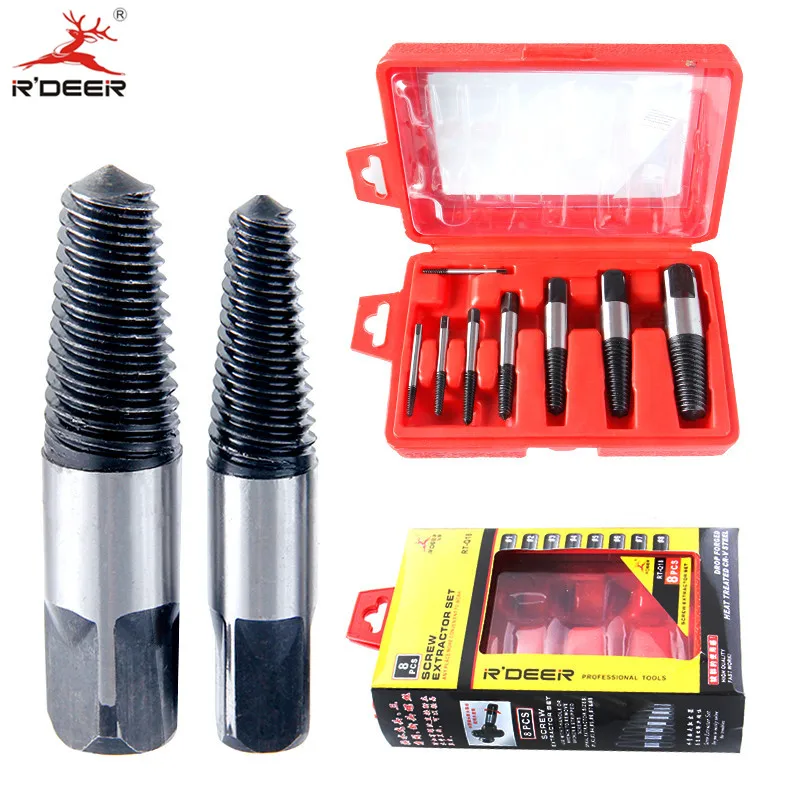

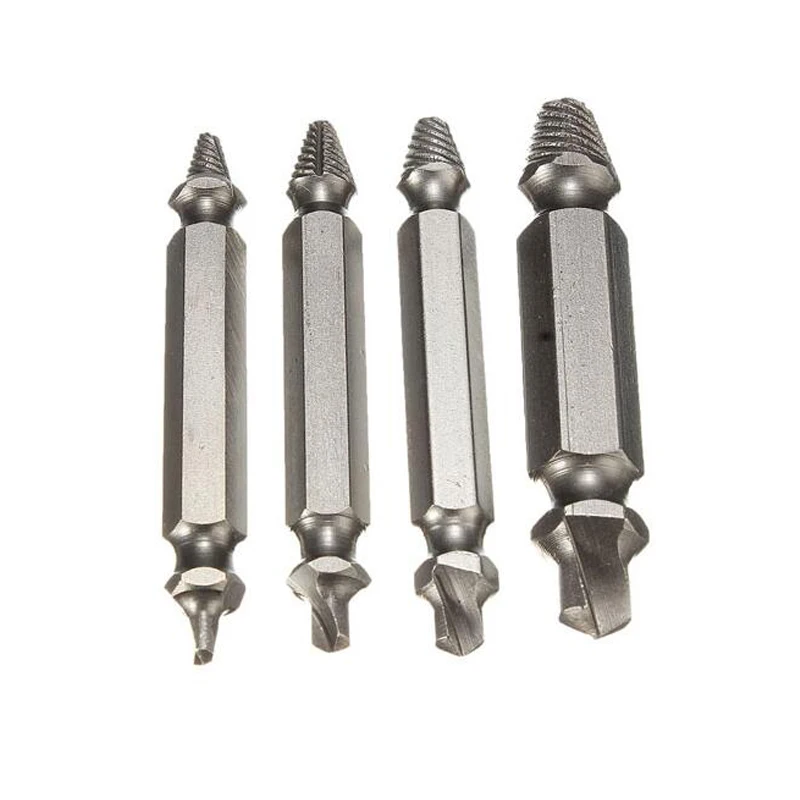

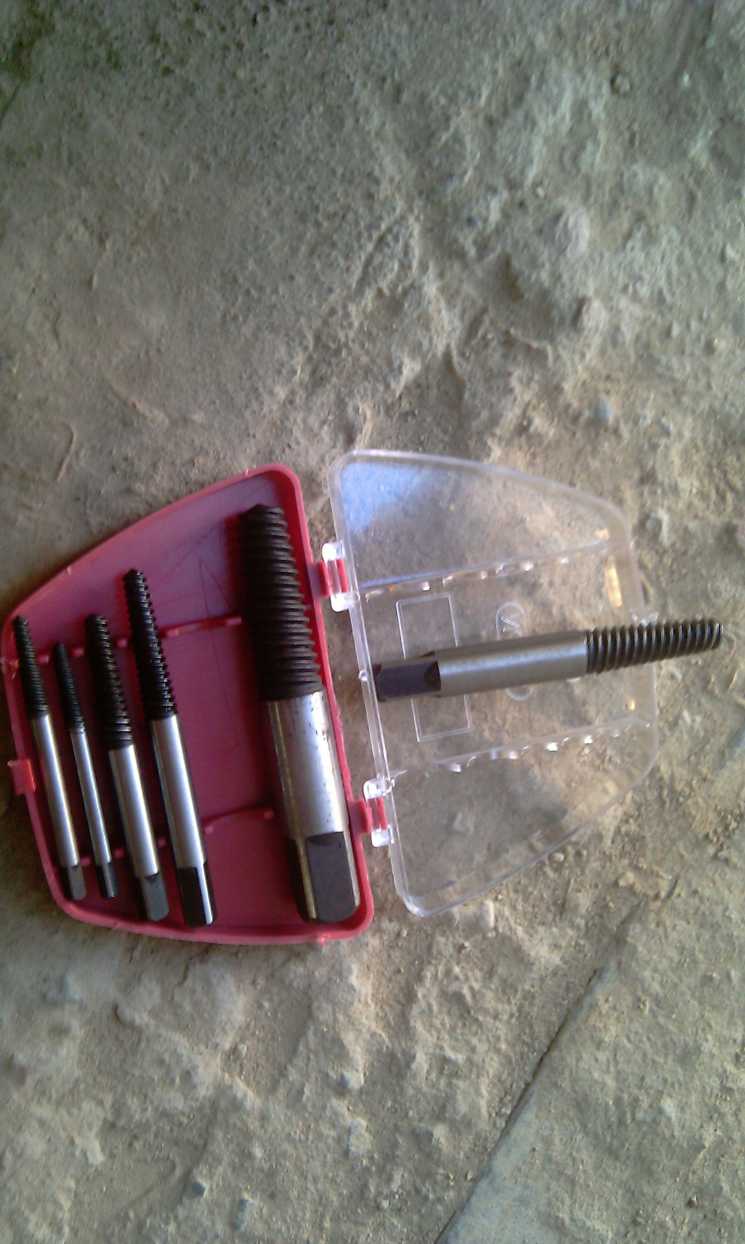

Его называют экстрактор, он продается в наборе инструментов разного диаметра. Внешне он похож на метчик, однако на нем отсутствуют продольные прорези и есть коническая насечка для нарезки.

Использовать экстрактор можно после того, как просверливается отверстие по центру с диаметром, что позволит заходить инструменту на несколько витков. Проверните его до упора, а потом и до полного выкручивания.

Итак, вот несколько способов выкручивания сломанных болтовых элементов. Каждый из них следует применять в зависимости от сложности поломки и наличия соответствующего инструментария. Но наиболее практичным и оптимальным вариантом является приобретение набора экстракторов. Они достаточно практичны и позволяют работать с болтовыми деталями различных размеров и с любыми типами резьб.

Обязательно следует производить обработку поверхностей, это избавит от лишнего контакта и загрязнений. Удачной работы по выкручиванию сломавшихся болтовых соединений, ибо от этого зависит полноценная работа всего механизма, в особенности это касается автомобилей! Подробнее о способах выкручивания отломившихся болтовых элементов можно узнать с помощью видео на специализированных сайтах или форумах!

[Инструкция] Как выкрутить сломанный болт: 100% Рабочий способ

Большинство современных соединений различных механизмов собираются при помощи крепления на резьбе – болтов, гаек, винтов и проч. Резьбовое соединение достаточно простое и надёжное, можно сказать, прошедшее проверку временем.

При правильном подходе к выбору материала и технологии его изготовления (например, использование в производстве закалки) резьбовые соединения на болтах и гайках могут обеспечивать надёжное соединение в течении десятков лет.

Содержание:

Почему болты срываются?

Несмотря на массу плюсов, резьбовые соединения имеют один существенный недостаток: болты достаточно часто ломаются

В такой отрасли, как автомобильная промышленность, резьбовые соединения применяются очень широко. Практически все детали автомобиля собираются при помощи резьбы. Несмотря на ещё большую простоту и дешевизну сварки, она не может полностью вытеснить резьбу, поскольку последняя обладает возможностью быстро разобрать конструкцию.

При поломке болта возникают ситуации, когда его часть остаётся в отверстии и извлечь её оттуда достаточно проблематично

В статье рассмотрен вопрос, какими образом можно достать остаток сорванного болта из резьбового отверстия на примере работы с блоком цилиндров автомобиля.

Верхнюю часть сорванного болта с головкой часто удаётся выкрутить из резьбового отверстия, поскольку в 90% случаев болты ломаются по направлению закручивания

Причин, по которым болты разрушаются, немного. Основная – это чрезмерное усилие при закручивании. Используя ключи с длинной ручкой к болтам можно прикладывать огромные силы, которые, в конце концов, приведут к превышению усилия над пределом текучести, и болт просто разрушится в самом слабом месте. Чаще всего это первая треть длины резьбы, начиная от головки болта.

При сборке некоторых аппаратов важно не только подобрать правильные болты по резьбе и классу прочности, но и закрутить их с правильным усилием. Причём, оно должно быть не больше и не меньше чем то, которое указано в инструкции по сборке. Обычно, болт закручивают до его остановки, а потом производят докручивание.

Усилие при докручивании измеряют в ньютонах на метр или в килограмм-силах на метр (устаревший способ). Как это часто бывает, у мастеров может не оказаться нужного ключа, и используется то, что есть под рукой.

Вполне может сложиться такая ситуация, когда гипотетический болт, например, с резьбой М8, который должен закручиваться ключом с номинальным усилием 3.8 кгс·м, будет закручен ключом с усилием 4 кгс·м. При этом болт может сломаться. Даже разница в силе закручивания в 5% часто приводит к поломкам болтов.

Если приложить болт к двигателю, видно, что его срыв произошел точно надо блоком цилиндров, то есть остатки резьбы есть и в блоке и в головке

Нижняя же часть болта остаётся в конструкции. При этом, поскольку резьба уже находится на своём штатном месте, а болт просто докручивается, она может находиться сразу в обеих скручиваемых деталях.

То есть, даже разборка всей конструкции не могла бы извлечь остатки болта. Единственное возможное решение в такой ситуации – провести экстракцию сломанной резьбы каким-либо другим способом.

При этом нужно понимать, что при извлечении болта ни в коем случае нельзя повредить внутреннюю резьбу конструкции, иначе ничего в это отверстие закрутить больше не получится.

Способы, которыми можно выкручивать болты

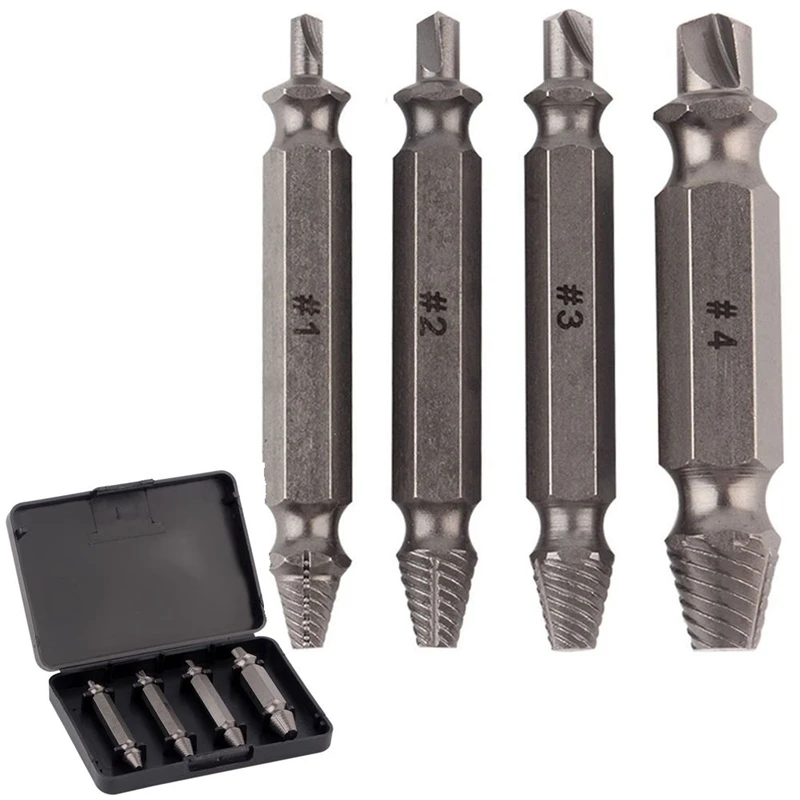

Экстракторы сломанных болтов

Существует несколько способов выкрутить сломавшийся болт. Рассмотрим их более детально.

При помощи верхушки болта с головкой

При деформации на ней образуются своеобразные «усики», которыми можно зацепиться за оставшуюся часть болта в отверстии

Самый простой способ выкрутить сломанный, но хорошо смазанный при закручивании болт – это воспользоваться его уже отломанной верхней частью.

Вероятность успеха при использовании данного способа невелика, но попытаться стоит, в особенности, если срыв болта произошел на начальном этапе докручивания.

Использование небольшой отвертки или зубила

Выкручивание поврежденных болтов

Можно попробовать выкрутить остатки болта, если воспользоваться отверткой или зубилом небольших размеров. При этом есть два варианта действий: либо просто выкрутить сломанную часть, используя неровности на месте разрыва, либо сделать на верхней стороне сломанной части некое подобие небольшого шлица, цепляясь за края которого и произвести выкручивание.

Последний способ реализуем только в том случае, если материал, из которого изготовлено зубило или отвёртка имеет более высокую прочность, нежели материал из которого был сделан болт.

Использование экстрактора

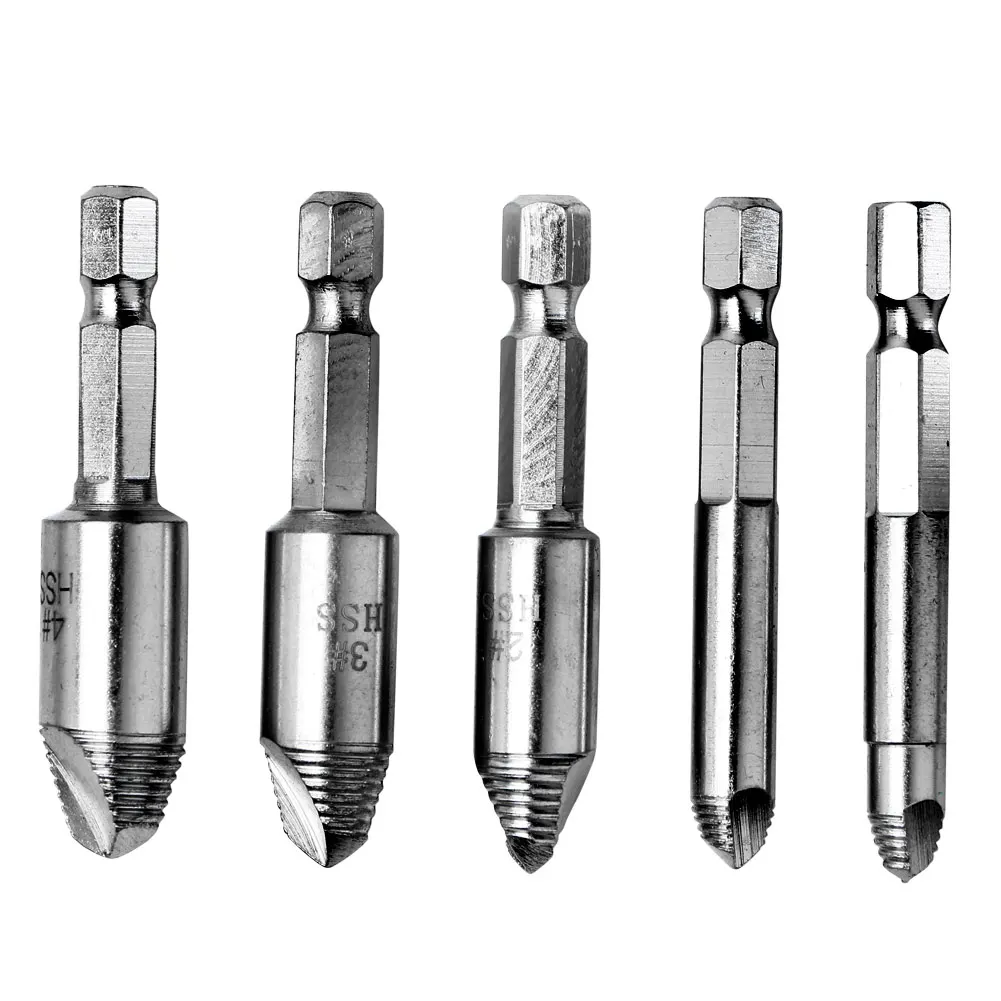

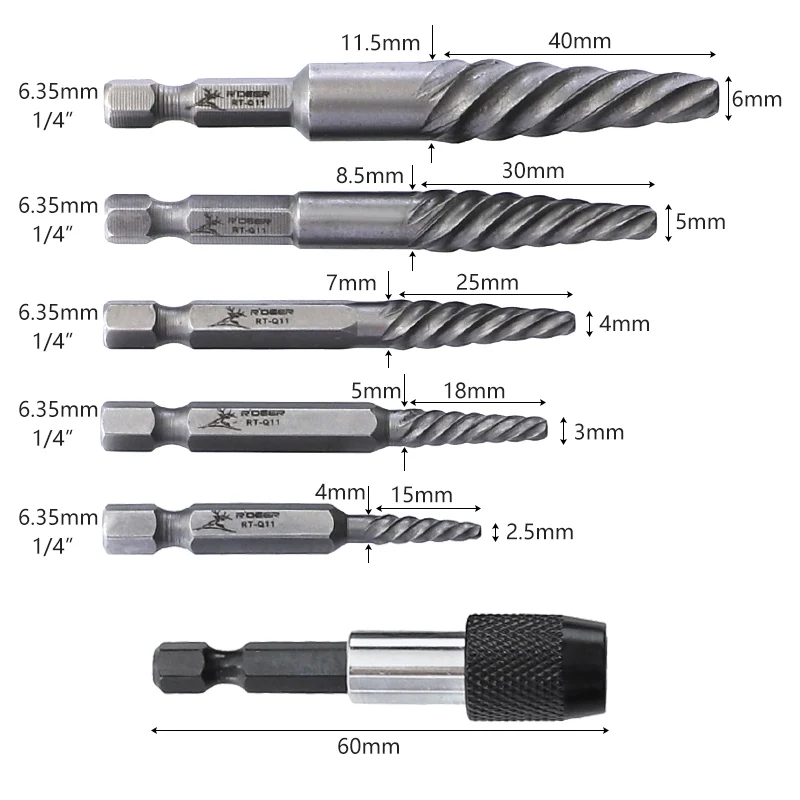

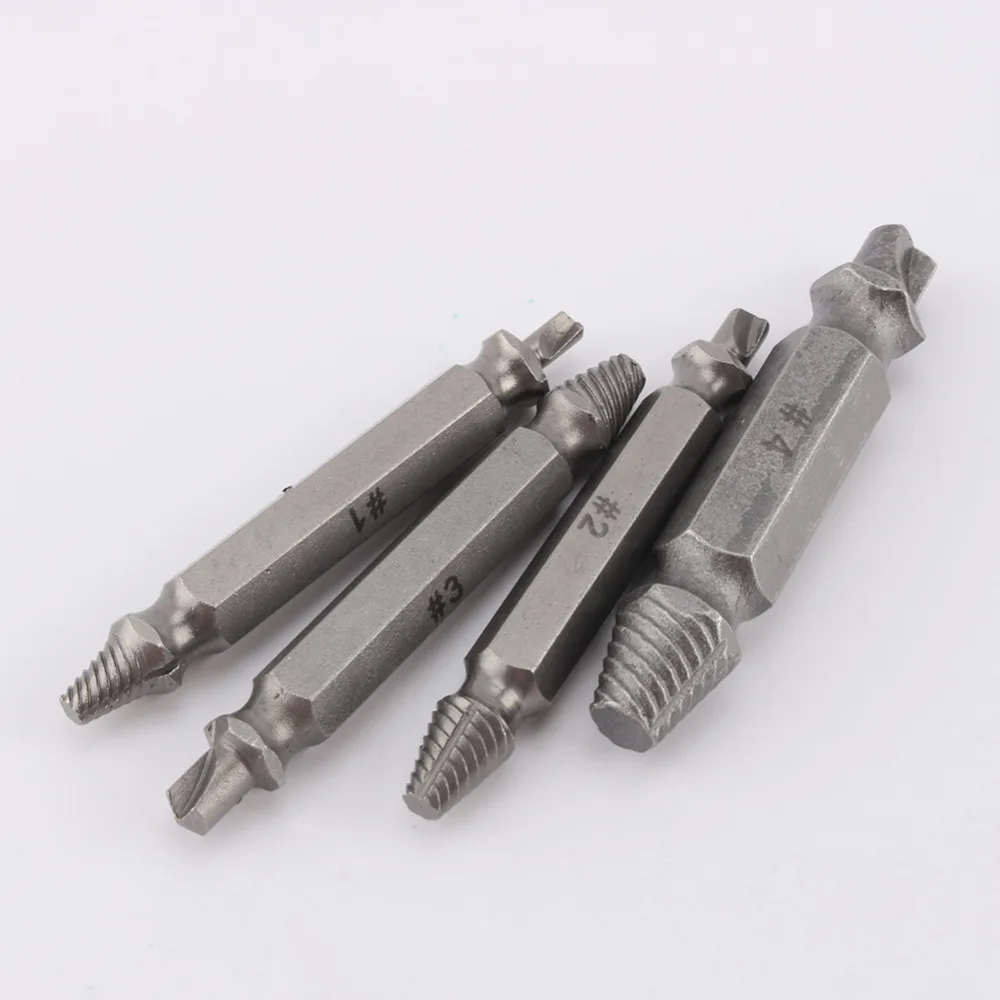

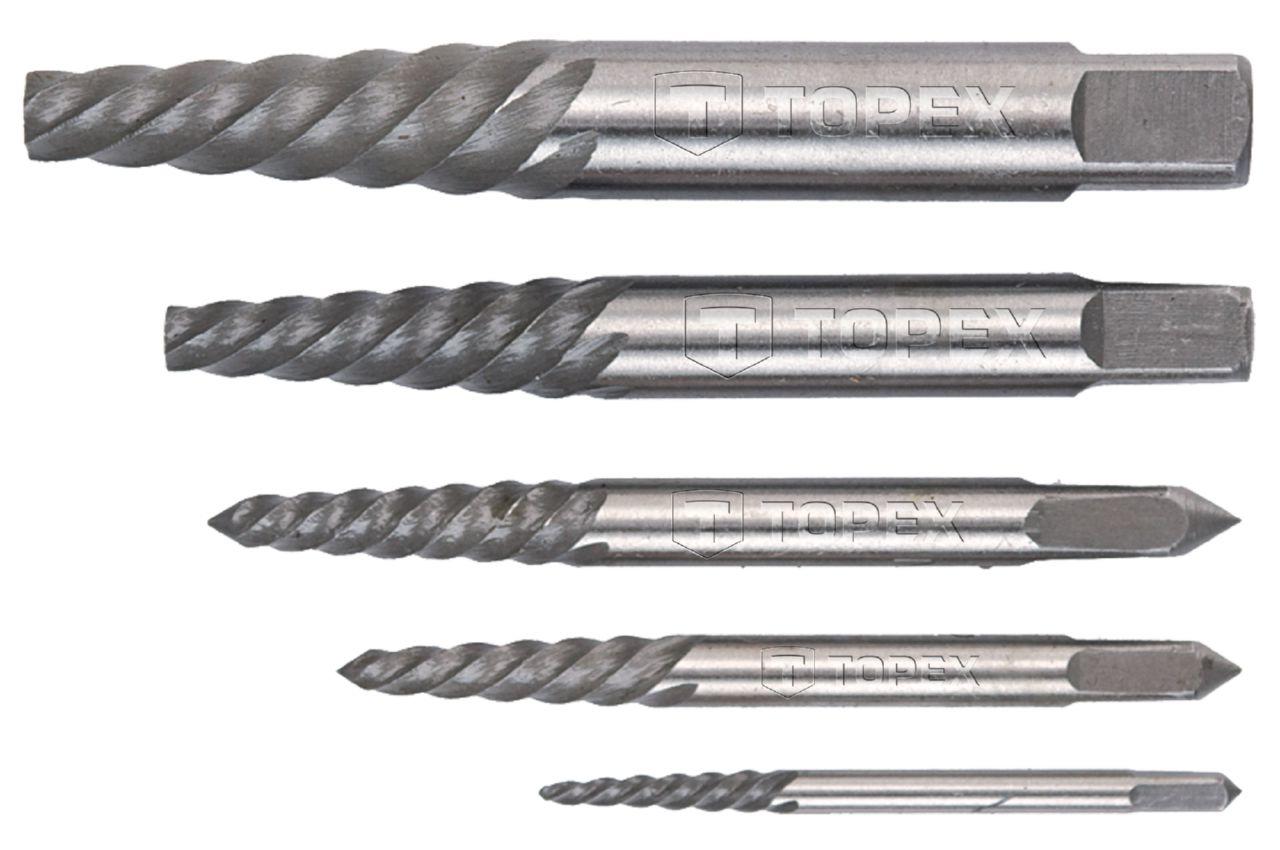

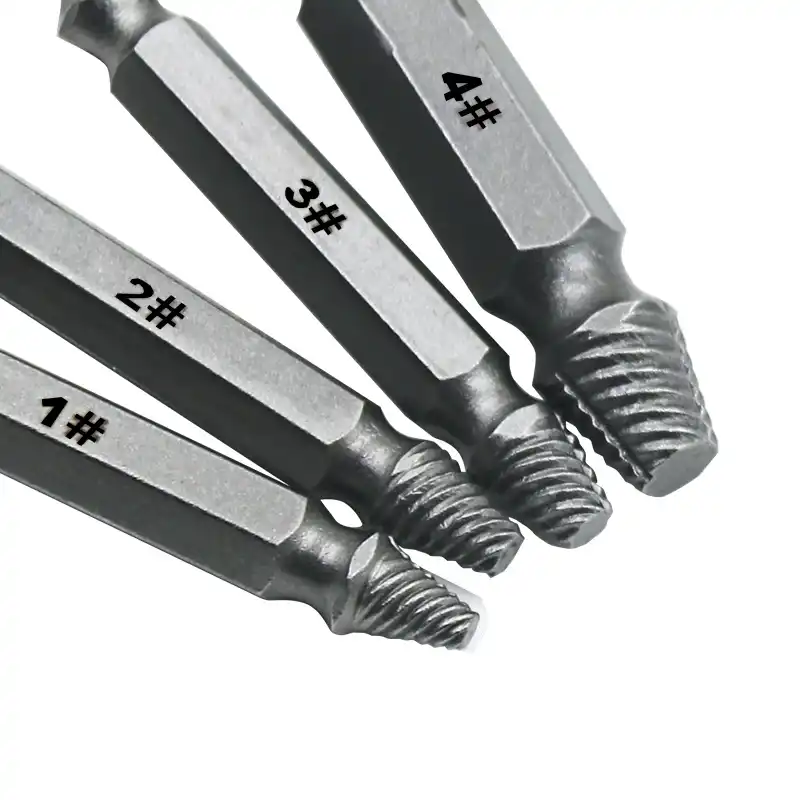

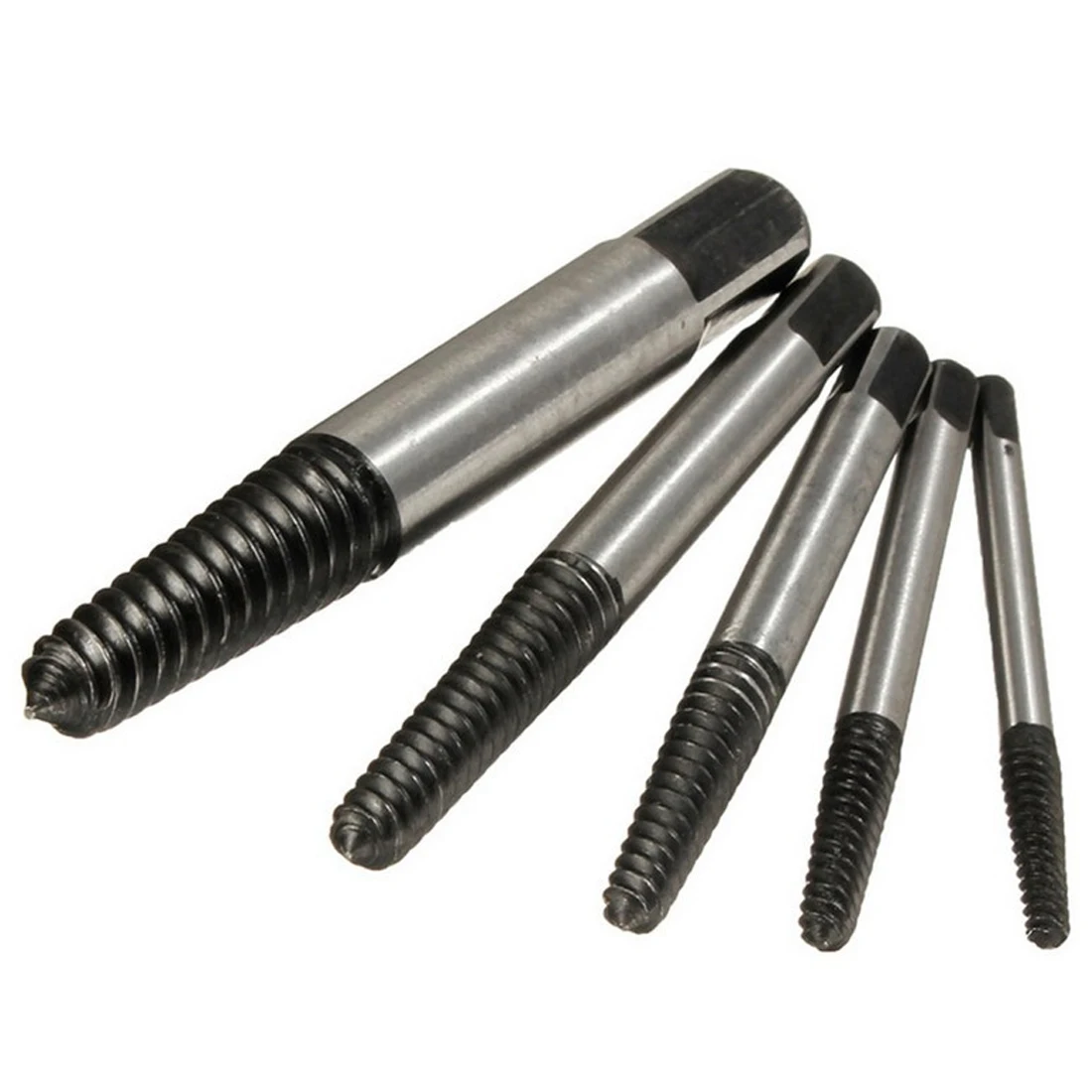

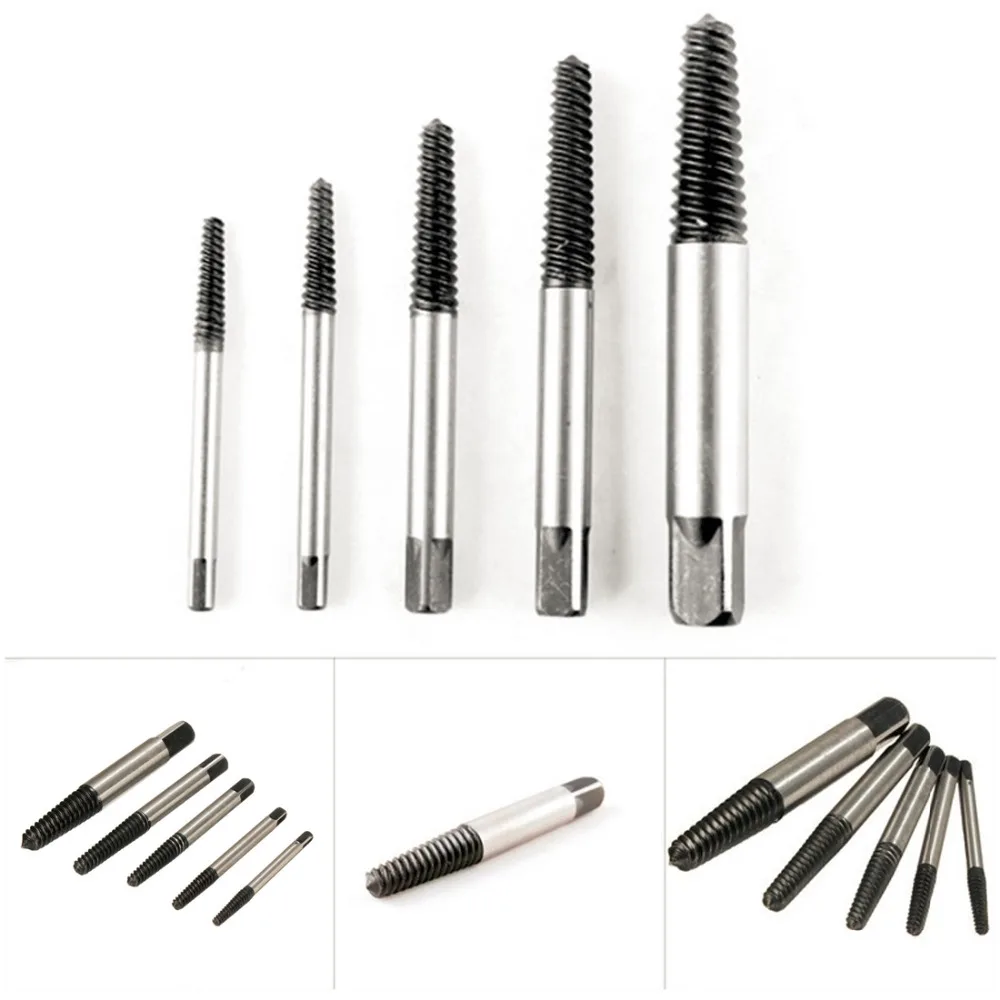

Экстрактор представляет собой сверло, имеющее длинный конусообразный наконечник

Это наиболее эффективный способ, поскольку с его помощью удаётся практически всегда добиться результата. Особенности устройства экстракторов заключаются в том, что они вкручиваются в отверстие, расположенное в центральной части выкручиваемого болта. При этом резьба, присутствующая на экстракторе имеет противоположное направление резьбе болта (т.н. «левая резьба»).

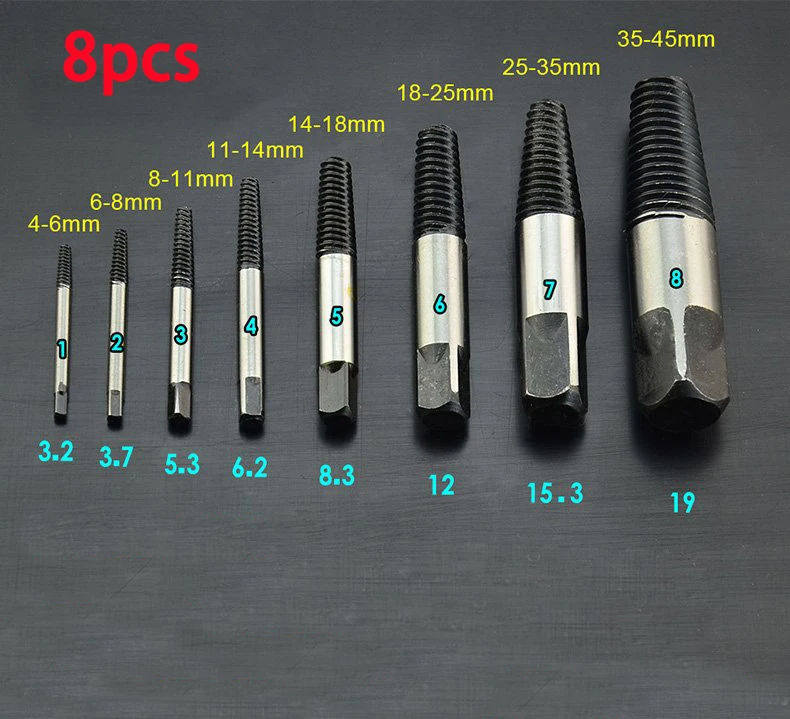

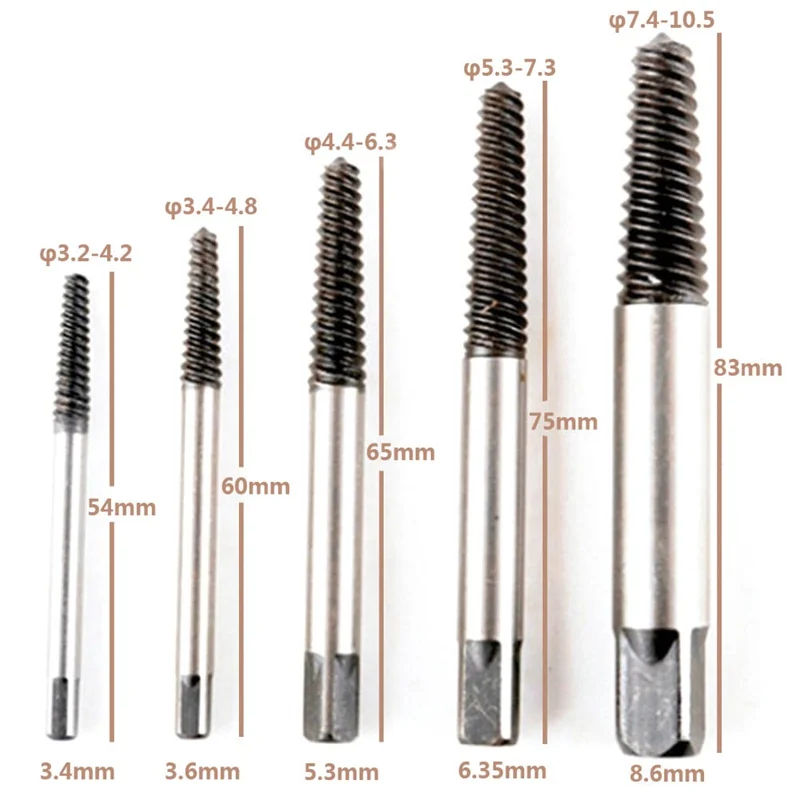

Обычно, в продаваемых наборах идёт несколько сверл разного диаметра

Все они имеют одинаковую форму, при этом с другой стороны относительно конусообразной резьбы находится прямоугольное крепление для дрели или метчика.

В процессе вкручивания в болт, экстрактор расклинивает его и в какой-то момент стопорится. Дальнейшее вращательное движение передаётся через экстрактор к болту и выкручивает его.

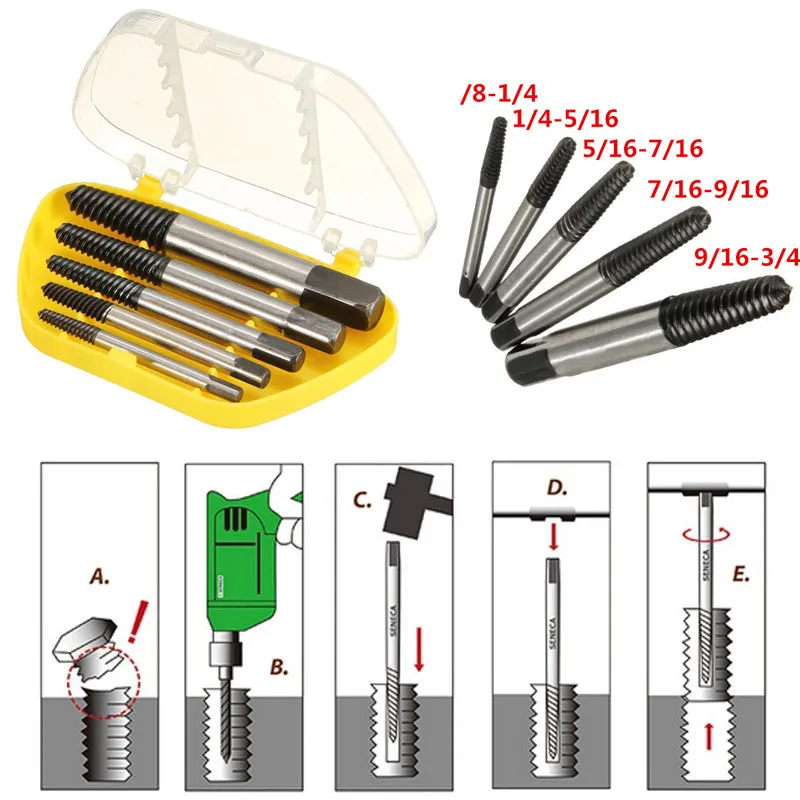

Рассмотрим последовательность действий, которые необходимо проделать, чтобы выкрутить сорванный болт при помощи экстрактора.

№1 Рассверливание остатков болта

Рекомендуется сделать втулку небольшой длины, с внешней части которой нарезать резьбу с шагом, равным резьбе отверстия, в которую закручивался сорванный болт

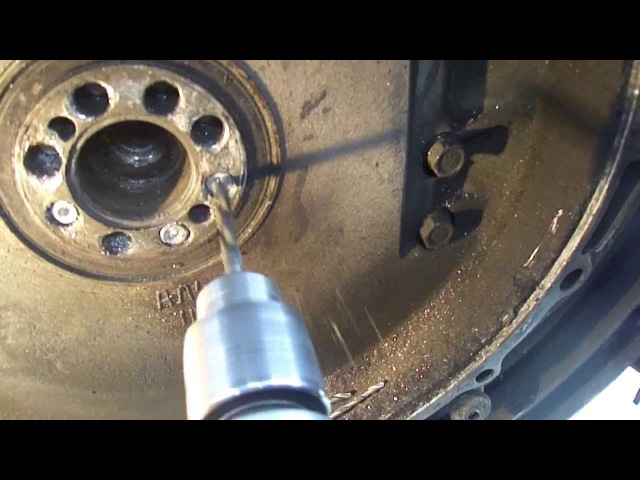

Вначале необходимо сделать отверстие в остатках сломанного болта. Это очень сложная операция, поскольку диаметр болта относительно небольшой. Кроме того, при сверлении нужно быть очень осторожным, чтобы не повредить резьбу.

При этом используются два сверла с разной формой наконечника – с тупым и острым углом

В центре втулки нужно проделать отверстие, достаточное для прохождения сверла, которое будет рассверливать остатки болта.

К сожалению, этот способ применим не всегда, поскольку для его реализации необходимо иметь под рукой токарный станок. Поэтому применяется другой метод.

Первое используется для выравнивания верхней части остатков болта, а второе – непосредственно для сверления отверстия под экстрактор. При этом диаметр сверла с наконечником, имеющим тупой угол, должен быть немногим меньше диаметра отверстия с резьбой. Диаметр второго сверла должен быть равен диаметру экстрактора.

№2 Закручивание экстрактора

Плоскогубцы использовать нежелательно, поскольку они приводят к «слизыванию» прямоугольного торца экстрактора

Дальше всё просто – в полученное отверстие закручивается экстрактор соответствующего диаметра. Это также следует делать осторожно, по возможности с малой скоростью. Нужно использовать правильный инструмент для закручивания экстрактора (метчик или специальную насадка на дрель с квадратным сечением), чтобы не испортить его крепление с противоположной стороны.

В крайнем случае, можно к торцу экстрактора приварить гайку соответствующего размера, чтобы выкручивание болта сделать при помощи обычного ключа

Далее экстрактор закручивается в болт и вращается в нём до упора.

Дальнейшее вращение экстрактора приводит к выкручиванию остатков болта

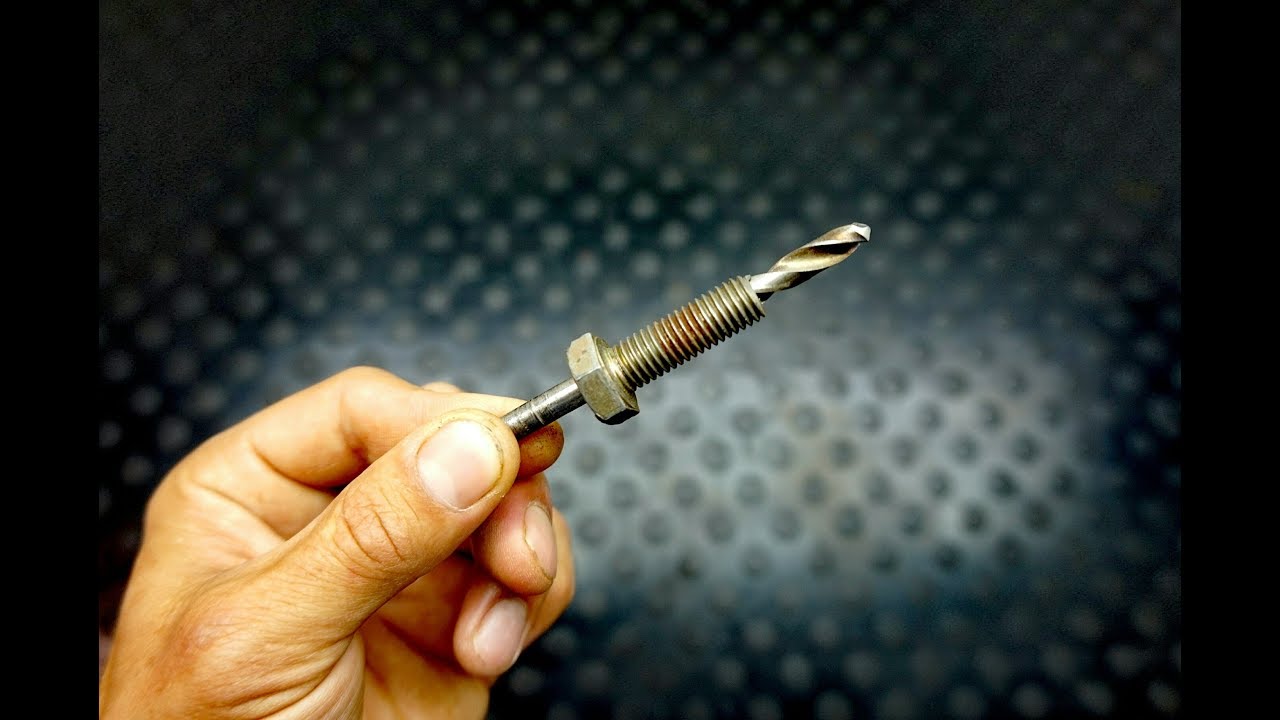

ВИДЕО: ЛУЧШИЙ СПОСОБ выкрутить СОРВАННЫЙ БОЛТ или СЛОМАННУЮ ШПИЛЬКУ

ЛУЧШИЙ СПОСОБ выкрутить СОРВАННЫЙ БОЛТ или СЛОМАННУЮ ШПИЛЬКУ своими руками в гараже !?

[Инструкция] Как выкрутить сломанный болт: 100% Рабочий способ

Для нас очень важна обратная связь с нашими читателями. Оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.

Как выкрутить сломанный болт? Эффективные способы, позволяющие выкрутить сломанный болт

Ремонт автомобиля — не самая простая работа, машина, независимо от страны производства и имени производителя постоянно подвергается нагрузкам, поэтому неудивительно, что она склонна к поломкам. Однако, часто случается ситуация, когда та или иная неисправность усложняется появлением новой. К таким ситуациям можно отнести ситуацию, когда вы ремонтируя свой автомобиль, во время выкручивания болта, сорвали резьбу или полностью сломали его. Сразу же возникает масса вопросов: что делать в такой ситуации, как продолжить ремонт и самое главное — как выкрутить сломанный болт? Ответы на эти вопросы вы найдете в нашей сегодняшней статье. Едем дальше.

Чаще всего болт ломается в случае, когда вы «дюжий дядька», а ваш болт, ну тот, который вы сломали, сильно прикипел или заржавел. Как вы понимаете, речь идет не об автомобилях, которые «только что» сошли с конвейера. Обычно с этой проблемой сталкиваются древние автомобили или те, хранение или эксплуатация которых оставляли желать лучшего. Если еще конкретнее, то речь о резьбовых соединениях, которые часто контактировали с влагой. Например, ходовая часть автомобиля регулярно контактирует с влагой (снег, дождь, мойка), поэтому не удивительно, что что-то где-то заржавело.

Какие бывают «обломы»?

Болты могут ломаться по-разному, самый неприятный «облом болта» это когда его срезает заподлицо, в такой ситуации выкрутить его просто невозможно без специальных приборов (дрель, сварка и т. д.). Больше повезет если болт сломается уже на выходе из резьбы и немного «тела» останется на поверхности. Во-первых, в таком случае вы уже «сорвали» болт, а значит он будет выкручиваться, что немаловажно, а во-вторых на такой сорванный болт можно будет воздействовать, например, при помощи плоскогубцев, отвертки, сварки и т. д.

Эффективные способы, как выкрутить сломанный болт

Существует несколько способов как выкрутить сорванный болт, однако перед тем как приступить к работе следует выполнить подготовительные работы. Под такими работами подразумевается:

Очистка места работы от грязи, масла и т. д.

Обработать резьбовое соединение жидкостью WD-40 или хотя бы машинным маслом. Как вариант, можно пару раз ударить по обломку молотком или нагреть болт паяльником или лампой, при условии, что это возможно и от нагрева не пострадают другие важные детали (резина, пластик, ткань и т. д.).

Как выкрутить болт, если он сломался выше резьбовой поверхности

1. Если вам удалось уже хоть немного «сорвать» резьбу болта, имеется ввиду если он уже начал выкручиваться, можно попытаться выкрутить сломанный болт при помощи пассатижей или хорошего разводного ключа.

2. Второй вариант потребует от вас ножовки по металлу или болгарки (в зависимости от того какого размера болт), также иногда помогает зубило, главное не переусердствовать. Принцип следующий — проделываете поперечное отверстие под отвертку и пробуете выкрутить болт отверткой.

3. Вариант третий — сварка. Как вы понимаете, этот способ требует наличия сварочного аппарата, делается все следующим образом — берете болт со шляпкой примерно того же диаметра, и привариваете к обломку, затем используя ключ, аккуратно не прилагая излишний усилий, пробуем выкрутить сломанный болт. Поговаривают, что существуют так называемые «агрессивные клеи», которые якобы могут выполнить роль сварки. Однако лично этот способ испытан не был, поэтому утверждать о его эффективности мы не будем.

Как выкрутить сломанный болт при помощи сварки — видео

Как выкрутить сломанный болт если он обломался заподлицо с поверхностью или ниже ее

В этой ситуации действовать придется более кардинально, потребуется дрель с тонким сверлом и хорошие навыки владения этим инструментом. Вам необходимо просверлить 2-3 или более тонких отверстия в теле болта, для того чтобы потом объединить их в одно. В это отверстие необходимо будет установить отвертку и выкрутить обломки болта.
Второй способ — более сложный. Если вы не можете выкрутить обломанный болт ни одним из вышеперечисленных способов придется использовать более кардинальные меры. Вам потребуется дрель, метчик, много умения и терпения. Ваша задача — просверлить в центре болта отверстие, затем аккуратно нарезать в нем (самостоятельно или попросить умеющего управляться с метчиком) левую резьбу. Когда вы закрутите в свеже проделанную резьбу новый болт с левой резьбой, то дойдя до конца, то есть закрутив его полностью, старый сломанный болт должен начать выкручиваться.
Третий способ извлечь обломок болта, который сломался вровень с поверхностью — высверливание. Этот способ самый сложный и самый опасный, так как при выполнении этой работы вы рискуете повредить резьбу.

Принцип следующий — вам необходимо точно по центру просверлить отверстие, используя тонкое сверло, после этого устанавливается сверло потолще, и процедура повторяется. Самое главное — первое отверстие просверлить точно по центру. Когда «тела» сломанного болта практически не останется, и стенки станут достаточно тонкими для того чтобы их сломать, попытайтесь очень осторожно сломать остатки резьбы, используя тонкую заточенную проволоку или пинцет. Если вы все сделаете правильно, вам не придется нарезать новую резьбу или «прогонять» старую. Если у вас есть «экстрактор» с левой резьбой, вы можете использовать его для выкручивания остатков обломка, детальнее на виде в конце статьи.

И последнее, если после нескольких попыток вы заметили, что что-то у вас не выходит, не нужно действовать сгоряча, так вы все только усложните, лучше доверить эту работу тому, кто уже неоднократно сталкивался с этой проблемой. Желаем удачи в вашем нелегком труде, надеемся статья была для вас полезной и помогла решить ваш вопрос. До новых встреч на сайте автомобильных советов — Вопрос Авто.

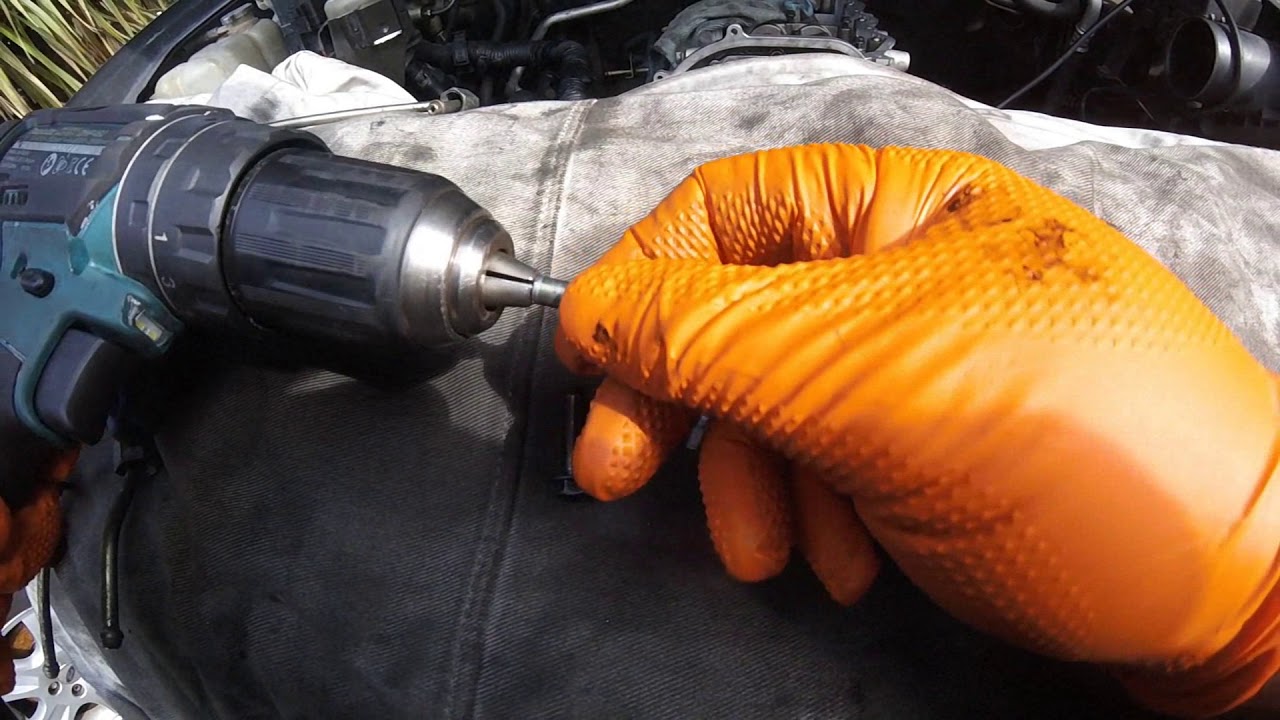

Как высверлить сломанный болт

Во время ремонта иногда случается неприятность – что-нибудь ломается. Иногда поломка детали ведет к неприятности с большим устройством. Например, сломанный болт в блоке цилиндров. Сломанный болт доставляет немало неприятностей. Особенно, когда сломался в месте, где доступ ограничен.

Простой вариант

Первое, что нужно делать – не паниковать. Вообще. Сломанный болт почти всегда можно извлечь, главное действовать правильно.

Во-вторых – осмотреть «место происшествия». Если сломался при откручивании – заливаем WD40, зеленкой или тормозной жидкостью – требуется, чтобы обломившийся кусок откис по резьбе. Можно попробовать отжечь резьбу паяльной лампой – смотреть нужно по обстоятельствам. Смотрим, в каком месте он сломался. Когда обломившийся кусок торчит над деталью, крупно повезло – можно попробовать выкрутить его. При наличии такой возможности – накручиваем две гайки, верхней фиксируем нижнюю. Выкручиваем за нижнюю гайку – если сломанный болт оставил целой резьбу, должен выйти. Не хватает места для двух гаек – пробуем выкрутить за резьбу пассатижами. Еще один способ – сделать болгаркой прорезь посередине. Как результат получаем винт, который можно попробовать отвернуть отверткой. Если получилось – проблема решена. Но чаще болт ломается либо вровень с деталью, либо внутри нее.

Извлечение сломанного болта

Если сломан на уровне детали – попробуйте выкрутить пальцем. На самом деле, когда сломанный болт стоит внутри отверстия по резьбе, она чистая, а винт просто сломался из-за усталости металла или потому, что был потянут ранее – он может пойти просто от пальца. Или обращаем внимание на скол – при обламывании куска на плоскости излома всегда образуется бортик – подставляем зубило, отвертку – легкими ударами стараемся его открутить.

Такие случаи часто случаются, когда шпилькой или болтом притягивается деталь без резьбы – например, коллектор к блоку цилиндров.

Сложный вариант

Если не вышло выкрутить этими способами – будем сверлить. Главное, чтобы обломившийся болт был не каленый. Есть несколько способов, которые требуется попробовать перед тем, как пробовать высверлить сломанный болт. Самое элементарное – берем дрель с реверсом и сверло. Иногда такой фокус проходит с обычным саморезом по металлу, со сверлом на конце. Нажимаем на сломанный остаток, маленькими оборотами пытаемся открутить, здесь нужна аккуратность – крутить нужно «внатяжку». При неудаче этих способов переходим к серьезным действиям. Когда диаметр шпильки небольшой, нужно определить, каким способом извлекать обломок – для двух вариантов места недостаточно.

Способ первый. Сверлом небольшого диаметра делаем два отверстия в обломке. Друг против друга. Сверлим неглубоко – около 5 – 10 мм, желательно подальше от центра. Затем берем съемник стопорных колец, узкогубцы или просто вставляем два гвоздя, зажимаем их пассатижами – пробуем выкрутить.

Технология извлечения болта

Способ второй. Нужен специальный инструмент – экстрактор. Он продается в магазинах инструмента. Представляет собой что-то вроде конусного сверла, имеет обратную резьбу, очень твердый каленый металл. Сначала подбираем сверло под его диаметр. Аккуратно размечаем керном центр шпильки, он нам нужен, чтобы высверлить отверстие. Глубоко не нужно – достаточно просверлить чуть глубже, чем длина экстрактора. Затем заворачиваем экстрактор, пытаемся выкрутить обломанный кусок.

Когда ни один способ не помог, остается самый сложный вариант – высверлить. Для этого нужно несколько разного диаметра острых сверл и крепкая рука. Самое главное – поймать центр обломка. Как можно точнее намечаем керном центр, от этого зависит точность высверливания. Затем самым маленьким сверлом сверлим обломанный насквозь.

Важно сверлить ровно вдоль остатка, параллельно стенке, чтобы соблюдалась соосность отверстий с обоих сторон. Затем берем следующий диаметр сверла и так далее, пока дойдем до стенки отверстия. Если чуть промахнулись с центром отверстия – бывает. Главное вовремя остановиться, оставив целой резьбу. Берем зубило, отвертку или гвоздь, сминаем остаток стенки обломка внутрь. Затем просто вытаскиваем получившийся комок наружу.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Все просто — как высверлить сломанный болт?

Извлечение сломанного болта

Блок: 1/3 | Кол-во символов: 311
Источник: https://stankiexpert.ru/tehnologii/kak-vysverlit-slomannyjj-bolt.html

Подготовка перед выворачиванием обломка

Но не торопитесь сразу приступать к вывинчиванию. Перед этим необходимо принять меры, которые облегчат ваши прилагаемые усилия.
Перво наперво сбрызнем проникающей смазывающей жидкостью место слома. Это может быть любой «жидкий ключ», WD-40. Немного подождем.

Далее, чтобы немного снять внутренние напряжения, газовой горелкой хорошенько прогреем обломок и место вокруг.

Ну а далее перейдем непосредственно в вывинчиванию обломка шпильки или болта.

Блок: 2/10 | Кол-во символов: 485
Источник: https://SdelaySam-SvoimiRukami.ru/4325-sem-sposobov-vyvintit-slomannyy-bolt-ili-shpilku.html

Простой вариант

Извлечение сломанного болта

Блок: 2/3 | Кол-во символов: 1590
Источник: https://stankiexpert.ru/tehnologii/kak-vysverlit-slomannyjj-bolt.html

Первый способ: плоская отвертка и молоток

Это самый простой способ, но он не всегда подходит. Примерно в половине случаем шпилька обламывается с торчащим осколком, за который как раз и можно зацепиться.

Берем плоскую отвертку, упираем её в осколок и ударными движениями под углом в сторону вывинчивания резьбы аккуратно поворачиваем обломок.

Такой метод подходит если не требуется большого усилия для вывинчивания. Если усилия не достаточно, то переходим ко второму способу.

Блок: 3/10 | Кол-во символов: 471
Источник: https://SdelaySam-SvoimiRukami.ru/4325-sem-sposobov-vyvintit-slomannyy-bolt-ili-shpilku.html

Оторвалась шляпка, метиз выступает над поверхностью

Эту проблему решить проще всего. Для этого существует несколько вариантов. Для начала снова обильно обрабатываем болт и места его соединения с деталью соляркой или специальным составом. Далее пробуем подцепить болт кусачками или газовым ключом (сила зажима у него больше).

Конечно, ситуация неприятная, но не смертельная, всё решаемо
ФОТО: drive2.ru

Ещё один неплохой способ потребует наличия ножовки по металлу или ручного гравёра. При помощи инструмента необходимо сделать надпил поперёк окружности обломка метиза, после чего попробовать его выкрутить при помощи мощной шлицевой отвёртки. Неплохо подойдёт для подобных целей ударный инструмент. Но в этом случае глубокий пропил делать не стоит. При ударе по задней части отвёртки болт может попросту расколоться. Если выкрутить метиз не удалось, нужно переходить к более радикальным мерам.

Обломанный болт можно надпилить, после чего постараться вывернуть при помощи отвёртки
ФОТО: drive2.ru

Многие специалисты советуют метод, с использованием сварочного аппарата. Для его исполнения потребуется отрезок стальной шины (можно использовать арматуру, но полоса надёжнее). В ней, посередине, высверливается отверстие, диаметром чуть больше болта. Шина укладывается на деталь так, чтобы метиз вошёл в отверстие, после чего элементы свариваются между собой. Данный метод позволяет не только приварить рычаг к обломанному болту, но и разогреть метиз, в результате чего сгорает различная грязь, а коррозийный налёт перестаёт так крепко «удерживать» резьбу. После полного остывания остаётся только провернуть наваренный рычаг против часовой стрелки и удалить обломанный метиз, заменив его новым.

Для выкручивания сломанного болта можно использовать сварку
ФОТО: ozon.ru

Блок: 3/8 | Кол-во символов: 1764
Источник: https://homius.ru/kak-vykrutit-slomannyj-bolt.html

Эффективные способы, как выкрутить сломанный болт

Очистка места работы от грязи, масла и т. д.

Как выкрутить болт, если он сломался выше резьбовой поверхности

Как выкрутить сломанный болт при помощи сварки — видео

Как выкрутить сломанный болт если он обломался заподлицо с поверхностью или ниже ее

В этой ситуации действовать придется более кардинально, потребуется дрель с тонким сверлом и хорошие навыки владения этим инструментом. Вам необходимо просверлить 2-3 или более тонких отверстия в теле болта, для того чтобы потом объединить их в одно. В это отверстие необходимо будет установить отвертку и выкрутить обломки болта.
Второй способ — более сложный. Если вы не можете выкрутить обломанный болт ни одним из вышеперечисленных способов придется использовать более кардинальные меры. Вам потребуется дрель, метчик, много умения и терпения. Ваша задача — просверлить в центре болта отверстие, затем аккуратно нарезать в нем (самостоятельно или попросить умеющего управляться с метчиком) левую резьбу. Когда вы закрутите в свеже проделанную резьбу новый болт с левой резьбой, то дойдя до конца, то есть закрутив его полностью, старый сломанный болт должен начать выкручиваться.
Третий способ извлечь обломок болта, который сломался вровень с поверхностью — высверливание. Этот способ самый сложный и самый опасный, так как при выполнении этой работы вы рискуете повредить резьбу.

Блок: 3/3 | Кол-во символов: 3892
Источник: http://vopros-avto.ru/kak-vyikrutit-slomannyiy-bolt-effektivnyie-sposobyi-pozvolyayushhie-vyikrutit-slomannyiy-bolt/

Способ второй: пробуем вывинтить зубилом

Этот способ похож на первый, только вместо отвертки берем зубило. Точно также упираем в оскол и ударными движениями производим выворачивание.

Зубило дает возможность создать большее усилие по сравнению с отверткой.

Блок: 4/10 | Кол-во символов: 253
Источник: https://SdelaySam-SvoimiRukami.ru/4325-sem-sposobov-vyvintit-slomannyy-bolt-ili-shpilku.html

Если болт обломался заподлицо с поверхностью или ниже ее

Такой метиз выкрутить сложнее всего. Простые инструменты типа плоскогубцев не подойдут, потому что шпильку не за что ухватить, поэтому используются другие методики: высверливание или наваривание дополнительных деталей. Спорный и не всегда доказывающий свою состоятельность метод – клей типа жидких гвоздей. Надежность фиксации вызывает сомнения, тем не менее, если состав есть под рукой, попробовать его стоит.

Выбор способа определяется по следующим признакам:

Если крепеж, до того как обломился, прокручивался, значит, его можно легко выкрутить, но нужно наварить «шляпку».
Если метиз крепко посажен, то шпильку придется высверливать.

Ниже будут подробно рассмотрены оба метода.

Блок: 4/6 | Кол-во символов: 739
Источник: https://KrepezhInfo.ru/kak-vykrutit-oblomannyy-bolt-iz-bloka-dvigatelya/

Третий способ: керн и молоток

Если обломок болта не имеет осколов, или даже обламывание произошло чуть ниже конечной поверхности резьбы, то тут можно попробовать воспользоваться керном.

Упираем керн в поверхность обломка со смещение и ударами под углом производим выворачивание, пока обломок нельзя будет зацепить плоскогубцами или другим инструментом.

Блок: 5/10 | Кол-во символов: 354
Источник: https://SdelaySam-SvoimiRukami.ru/4325-sem-sposobov-vyvintit-slomannyy-bolt-ili-shpilku.html

Извлечение при помощи сварки

Чтобы извлечь болт, который прикипел, из отверстия при помощи сварки, необходимо приобрести метиз подходящего диаметра со шляпкой. Затем новый элемент приваривают при помощи сварочного аппарата к сломанному крепежу. Этот метод подходит, если обломок не заглублен в отверстии.

Эксперты не советуют прилагать чрезмерных усилий при выкручивании метиза, потому что сварочный шов в месте соединения обычно получается хрупким.

Блок: 5/6 | Кол-во символов: 493
Источник: https://KrepezhInfo.ru/kak-vykrutit-oblomannyy-bolt-iz-bloka-dvigatelya/

Четвертый способ: привариваем гайку сваркой

На мой взгляд это самый действенный и быстрый вариант, но при наличии у вас сварочного аппарата. Суть его состоит в том, чтобы наварить сверху гайку на обломок болта.
Итак, чтобы это сделать берем гайку, но не такого же размера, а на пару единиц больше. То есть, если сломанный болт был на 10, то берем гайку на 12. Нужно это для лучшего и большего места приваривания.

Удерживая гайку кусачками, ставим ее на обломок, но не по центру, а со смещением. Электродом свариваем шпильку с гайкой к одной стороне внутри гайки.
Далее после остывания вывинчиваем обычным гаечным ключом.

Блок: 6/10 | Кол-во символов: 622
Источник: https://SdelaySam-SvoimiRukami.ru/4325-sem-sposobov-vyvintit-slomannyy-bolt-ili-shpilku.html

Профилактические меры при вкручивании болтов в деталь

Для того, чтобы не сталкиваться с подобными проблемами, лучше всего их предупредить. Сделать это несложно и особых проблем такая работа не доставит.

Универсальный состав WD-40 подходит для разнообразных целей, от смазки до очистки от ржавчины
ФОТО: wallegro.ru

Перед тем, как «намертво» затянуть болт, отверстие необходимо обильно смазать «WD-40» или соляркой. Через некоторое время требуется несколько раз ввернуть и выкрутить болт. Остаётся смазать его резьбу, после чего можно её протянуть.

Ещё одним неплохим средством профилактики является свечной парафин. Им нужно натереть резьбу болта перед тем, как его вкрутить. Неплохо будет после полной протяжки немного разогреть метиз обычной газовой горелкой. Парафин при этом растает и заполнит все мельчайшие пустоты. После этих действий у коррозии просто не останется шансов.

Имеет смысл держать в гараже пару свечей – неизвестно, для чего они могут пригодиться
ФОТО: anugrahjayabandung.blogspot.com

Стоит ли использовать мыло для смазки резьбы

Ответ на этот вопрос однозначен – ни в коем случае. Дело в том, что при изготовлении как хозяйственного, так и туалетного мыла используется щёлочь. Её количество ничтожно мало, однако этого достаточно для инициации процесса окисления металлов. В результате, на болте, как и на самой детали, появляются раковины. Они соединяются в процессе коррозии, и уже через каких-то полгода вывернуть метиз уже не удастся даже при помощи экстрактора. Подобный процесс в простонародье называется прикипанием.

А вот мыло для смазки болтов при закручивании использовать не стоит
ФОТО: bash.news

Блок: 6/8 | Кол-во символов: 1627
Источник: https://homius.ru/kak-vykrutit-slomannyj-bolt.html

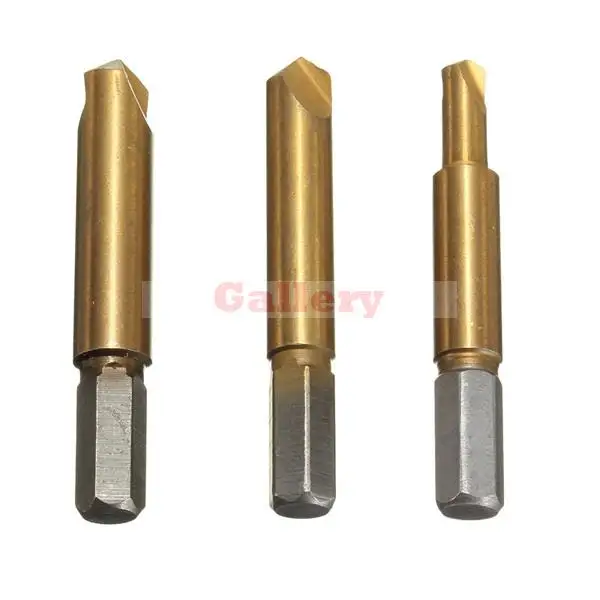

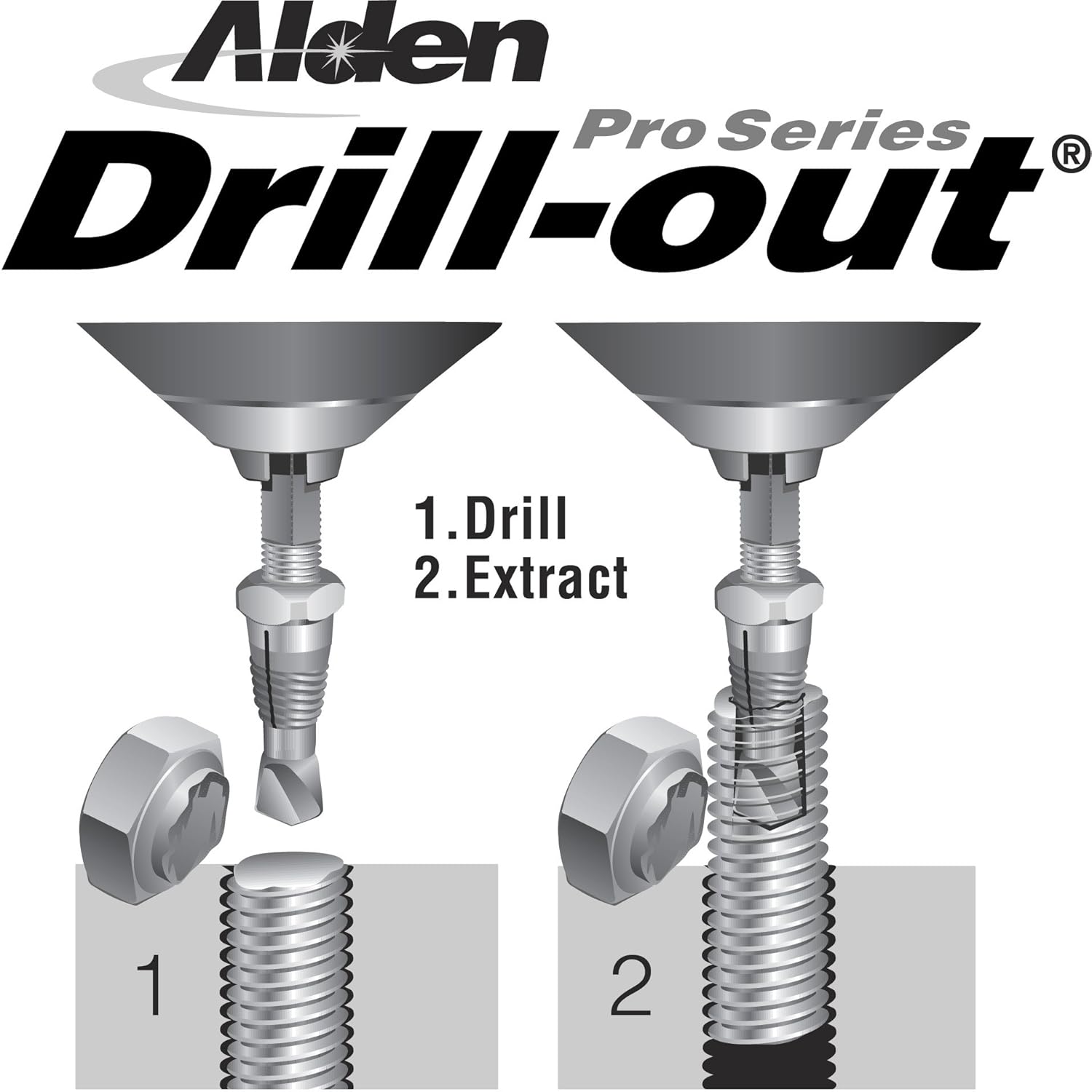

Пятый способ: вывинчиваем шпильку экстрактором

Тут также потребуется специализированный инструмент, специально предназначенный вывинчивания сломанных шпилек и болтов — экстрактор.

Керним центр шпильки, чтобы сверло не бегало при начале сверления.

Сверлим отверстие соответствующего диаметра под экстрактор.

Вставляем экстрактор в отверстие и вывинчиваем ключом.

Блок: 7/10 | Кол-во символов: 360
Источник: https://SdelaySam-SvoimiRukami.ru/4325-sem-sposobov-vyvintit-slomannyy-bolt-ili-shpilku.html

Что делать при возникновении внештатной ситуации: несколько советов

Конечно, очень неприятно, когда болт обламывается в процессе работы. Это значительно замедляет ремонт. Но нервничать в таком случае не стоит. Лучше всего сесть и немного успокоиться, после чего решать вопрос с метизом на холодную голову. Изменить уже всё равно ничего не удастся, а вот испортить деталь, пытаясь сгоряча вывернуть обломыш – это запросто. И всё же, если при высверливании сама деталь всё-таки была повреждена, исправить всё никогда не поздно.

Лучше для начала сесть и успокоиться – нервное состояние только усугубит проблему
ФОТО: брянский-рабочий.рф

Чаще всего резьба в детали приходит в негодность при неровном засверливании. В этом случае придётся удалять обломок полностью, попутно сровняв и нарезку в канале. После этого можно поступить двумя способами.

Нарезать более крупную по диаметру резьбу и подобрать под неё болт. Это сделать несложно, но не всегда возможно. Ведь стенки детали могут оказаться слишком тонкими, что не позволит нанести резьбу.
Другой вариант – гильзование. Наиболее проблемный метод решения вопроса. Необходимо подобрать гильзу по размеру, после чего запрессовать её в отверстие. Если нет опыта производства таких работ и необходимого оборудования, лучше вообще забыть, что подобный способ ремонта существует.

При помощи таких приспособлений и нарезается внутренняя резьба
ФОТО: castle.pri.ee

Блок: 7/8 | Кол-во символов: 1403
Источник: https://homius.ru/kak-vykrutit-slomannyj-bolt.html

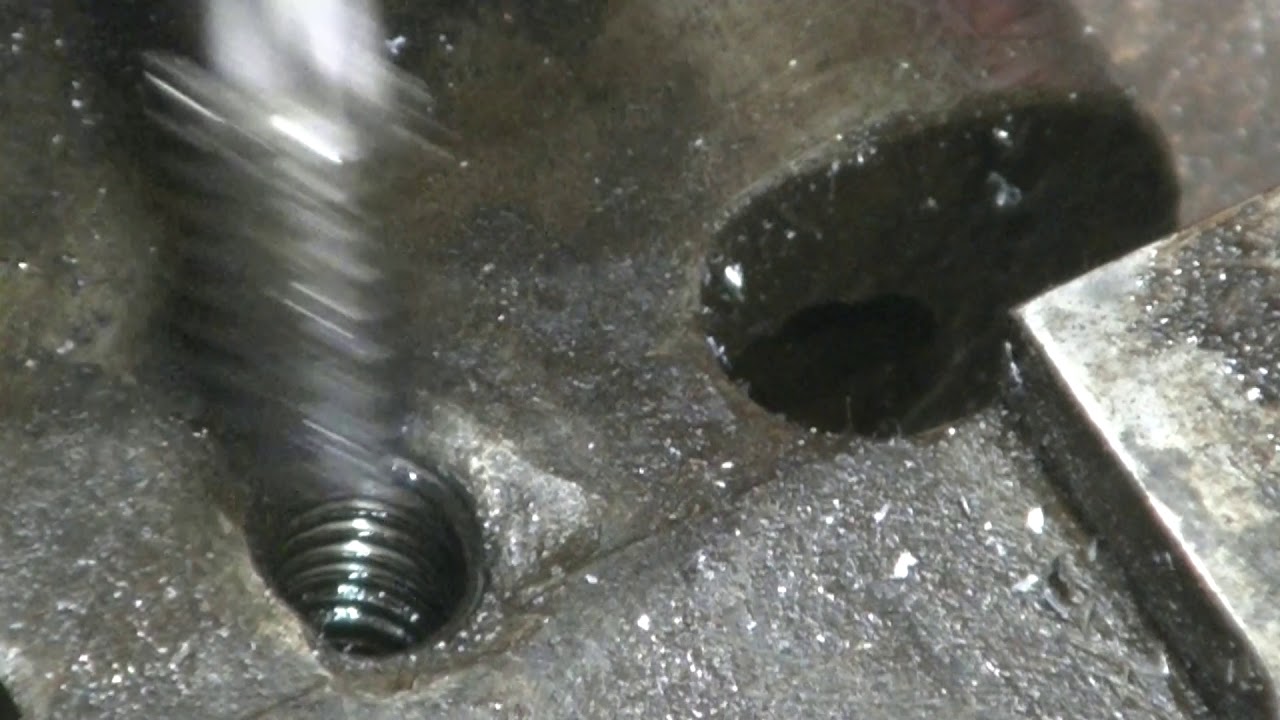

Шестой способ: высверливаем обломок

Способ состоит в том, чтобы подобрать сверло по нижнему диаметру резьбы шпильки и высверлить ее. Очень тяжелый способ, требует сноровки.
Сначала проходимся сверлом меньшего диаметра.

Затем сверлим максимально близким.

Осколки и остатки шпильки выбиваем плоской отверткой.

Такой способ удаления не всегда оправдывает усилия, но вполне заслуживает вашего внимания.

Блок: 8/10 | Кол-во символов: 395
Источник: https://SdelaySam-SvoimiRukami.ru/4325-sem-sposobov-vyvintit-slomannyy-bolt-ili-shpilku. html

Подведём итоги

Обрыв шляпки болта – очень распространённое явление. И не всегда в этом виноват мастер. Довольно часто такая проблема возникает по вине производителя. Заводской брак, трещина на метизе – всё это приводит к описанным в сегодняшней статье последствиям. Но какова бы ни была причина поломки, необходимо помнить, что это всего лишь железо, и оно не стоит того, чтобы тратить нервы на такие мелочи. А такие приспособления, как экстрактор или метчики с обратной нарезкой, лучше приобрести заранее и держать их в гараже или мастерской под рукой. И самое главное – следует помнить, что любую неприятность лучше предупредить, чем после исправлять. Не стоит пренебрегать профилактикой. Тщательно смазанный болт будет легко откручен в любое время, когда это необходимо.

Обработанные болты без следов коррозии впоследствии вывернутся намного проще
ФОТО: dreamstime.com

Надеемся, что при возникновении подобной ситуации вам помогут советы, изложенные в сегодняшней статье, хотя наша редакция искренне желает, чтобы у вас подобного не случалось.

Возможно, у кого-то из читателей возникли вопросы по теме. Мы будем рады на них ответить максимально развёрнуто. От вас требуется лишь изложить суть в обсуждениях ниже.

А знаете ли вы иные способы, как справиться с отломленным болтом? Если да, то у нас будет убедительная просьба. Опишите свой метод выворачивания обломышей. Это будет интересно и полезно начинающим мастерам. Вам понравилась сегодняшняя статья? Тогда не забудьте её оценить. А мы напоследок, по давно сложившейся доброй традиции, предлагаем вашему вниманию короткий, но весьма информативный видеоролик, более полно раскрывающий сегодняшнюю тему.

РемонтОтделка без проблем: крепим ПВХ панели к стене и потолку

Блок: 8/8 | Кол-во символов: 1730
Источник: https://homius.ru/kak-vykrutit-slomannyj-bolt.html

Седьмой способ: высверливаем под чистую и делаем вставку

Самый трудоемкий и затратный способ из всех. Но бывают случаи, когда это единственный рабочий вариант вернуть узел в рабочее состояние.
Высверливаем шпильку подчистую вместе с резьбой.

Нарезаем новую резьбу метчиком.

На этом можно закончить, если конструкция позволяет подобрать теперь более толстый болт или шпильку. Если же нет — покупаем вставку или заказываем у знакомого слесаря.
Смазываем внешнюю резьбу фиксатором резьбы и ввинчиваем.

Стачиваем заподлицо.
А каким способом пользовались вы? Напишите в комментариях, я думаю ваш опыт будет интересен! Всего доброго!

Узел восстановлен.

Блок: 9/10 | Кол-во символов: 645
Источник: https://SdelaySam-SvoimiRukami.ru/4325-sem-sposobov-vyvintit-slomannyy-bolt-ili-shpilku.html

Смотрите подробное видео

Блок: 10/10 | Кол-во символов: 40
Источник: https://SdelaySam-SvoimiRukami.ru/4325-sem-sposobov-vyvintit-slomannyy-bolt-ili-shpilku.html

Кол-во блоков: 28 | Общее кол-во символов: 25406
Количество использованных доноров: 7
Информация по каждому донору:

https://SdelaySam-SvoimiRukami.ru/4325-sem-sposobov-vyvintit-slomannyy-bolt-ili-shpilku.html: использовано 9 блоков из 10, кол-во символов 3625 (14%)
http://vopros-avto.ru/kak-vyikrutit-slomannyiy-bolt-effektivnyie-sposobyi-pozvolyayushhie-vyikrutit-slomannyiy-bolt/: использовано 2 блоков из 3, кол-во символов 4434 (17%)
http://tvoe-avto.com/21367-vse-prosto-kak-vysverlit-slomannyy-bolt.html: использовано 4 блоков из 6, кол-во символов 2881 (11%)
https://homius.ru/kak-vykrutit-slomannyj-bolt.html: использовано 7 блоков из 8, кол-во символов 9987 (39%)
https://boltzavod.ru/kak-vykrutit-slomannyj-ili-prikipevshij-bolt/: использовано 1 блоков из 3, кол-во символов 292 (1%)
https://KrepezhInfo.ru/kak-vykrutit-oblomannyy-bolt-iz-bloka-dvigatelya/: использовано 3 блоков из 6, кол-во символов 2286 (9%)
https://stankiexpert. ru/tehnologii/kak-vysverlit-slomannyjj-bolt.html: использовано 2 блоков из 3, кол-во символов 1901 (7%)

Семь способов вывинтить сломанный болт или шпильку. Как высверлить каленый болт: несколько способов

Довольно часто при использовании такого крепежа, как болт возникают ситуации, когда головка изделия отламывается, а сам метиз остается внутри. При этом возникает необходимость удалить этот остаток, не повреждая резьбы, чтобы отверстие можно было бы эксплуатировать и далее. Учитывая это, тема о том, как выкрутить сломанный болт, очень популярна и требует более детального рассмотрения.

Виды изломов

Обычно подобный крепеж ломается на месте окончания резьбы, хотя могут быть и исключения. В итоге сам метиз может быть углублен в отверстие, выступать над поверхностью или же сровняться с ней. Исходя из этого, решать, как выкрутить сломанный болт, нужно, обращая внимание именно на этот момент.

Поверхностный обрыв

К данному типу поломки относится тот вариант, когда часть метиза выступает над поверхностью. Можно считать, что подобную задачу решить проще всего, не используя радикальные меры. Однако прежде чем производить любое выкручивание сломанного болта, стоит обработать место керосином, чтобы устранить нагар и ослабить контакт поверхностей.

Если выступ довольно большой, то проще всего использовать инструменты типа плоскогубцев, клещей или струбцины, при помощи которых можно захватить деталь и вывернуть ее по резьбе.
Некоторые специалисты, отвечая на вопрос, что делать, если сломался болт, который очень плотно сидит в отверстии, рекомендуют использовать сварочный аппарат. С его помощью можно приварить к метизу рычаг, что в результате позволит получить большое плечо для вращательного движения.
Также можно использовать сверло диаметром немного меньше самого болта. Сверлом проделывают отверстие по центральной оси болта на всю глубину. После этого остатки крепежа извлекают при помощи крючка, стараясь выкручивать резьбу с самого низа.

Обрыв заподлицо

Считается, что данная поломка самая сложная, поскольку порой очень трудно определить диаметр отверстия, особенно если крепеж был срезан. Поэтому для того чтобы определить, как высверлить сломанный болт такого типа, сначала стоит произвести зачистку поверхности, определяя зазоры.

Довольно часто место обрыва имеет очень неровные формы, которые при таком расположении очень трудно выправить. Сверлить же в таком состоянии изделие не получится. Именно поэтому сначала применяют керн, которым подготавливают место по центру для работы сверлом.

Дальнейшие действия, описывающие как высверлить сломанный болт, описаны в пункте о поверхностном обрыве. После проделывания отверстия остатки резьбы просто удаляют крючком.

Обрыв ниже поверхности

Подобное повреждение довольно сложное, особенно если сама деталь изготовлена из мягкого металла. Поэтому нужно решить проблему, как выкрутить сломанный болт и при этом не повредить резьбу в отверстии.

Прежде всего с использованием керна намечают центр метиза. При этом лучше всего использовать тонкий инструмент из прочного металла, чтобы случайно не повредить деталь.

На следующем этапе стоит приобрести метчик с обратной резьбой. Его диаметр должен быть меньше, чем у самого болта.

После этого в самом метизе сверлят отверстие под метчик, но не сильно углубляют его. Далее достаточно установить инструмент для нарезки резьбы и проворачивать его по ходу, что приведет к выкручиванию. Если же этого не произошло, то инструмент используют как обычный болт, но не следует прилагать слишком больших усилий, чтобы не сломать и его.

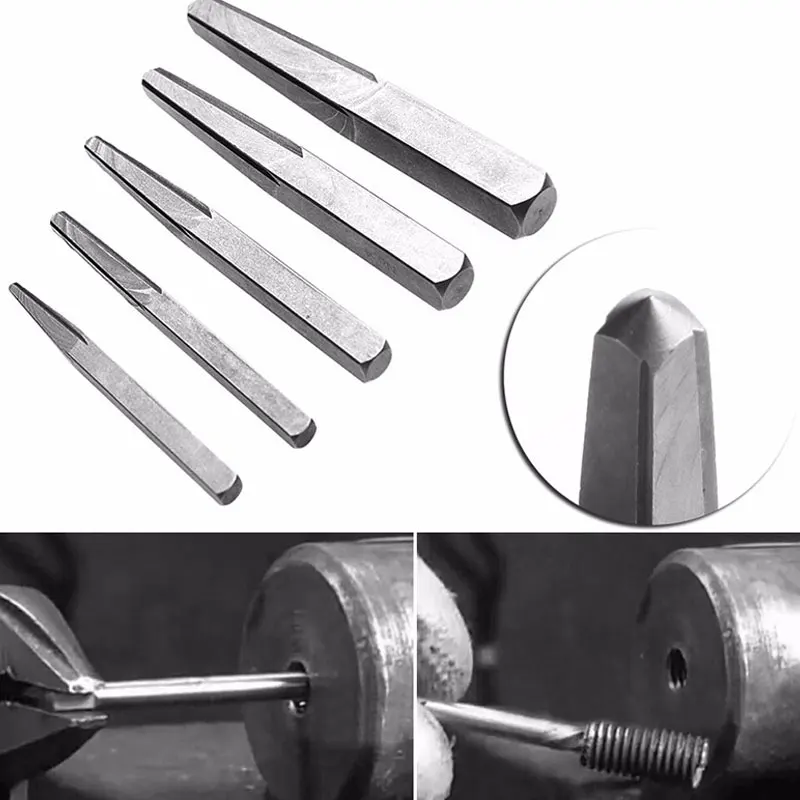

Экстрактор

Самым правильным ответом на вопрос, как выкрутить сломанный болт, считается тот, в котором предлагают использовать специально созданный для этого инструмент. Его называют экстрактором и продают в виде набора из изделий разного диаметра. Внешне он напоминает метчик, но без продольных прорезей и с конической насечкой для нарезки.

Чтобы использовать экстрактор, достаточно просверлить отверстие по центру с диаметром, позволяющим зайти инструменту на несколько витков. Затем начинают проворачивать его до упора, а потом и до полного выкручивания.

Вывод

Существует несколько вариантов извлечения поломанных болтов из отверстия, которые можно использовать при определенных типах повреждения. Однако лучше всего заранее приобрести набор экстракторов, которые можно считать самыми лучшими инструментами для таких задач.

Основным разборным крепежом в автомобилях является пара болт – гайка, которые собираются и соединяют детали по резьбе. Соединение это надежное, давно себя зарекомендовавшее, а значит прагматичное и распространенное. Хотя и с ним бывают проблемы, такие как срез резьбы, поломка шпильки или болта, который закручивается в гайку или тело корпусной детали. Ситуация так прямо скажем не приятная, а выход из нее найти надо, ведь фактически в этом случае воспользоваться всеми функциональными возможностями конструкции невозможно, так как она их просто напросто не обеспечивает. Выхода здесь два, либо менять деталь целиком, либо все же пытаться восстановить резьбу путем высверливания или выкручивания обломавшегося болта или шпильки. Именно о таком варианте выкручивания или высверливании мы и поговорим в нашей статье.

Способы выкручивания (высверливания) сломанного болта (шпильки)

Сразу скажем, что вероятность того что вы выкрутите болт есть, а также есть такие возможности, благодаря использованию новых инструментов. В нашей статье будет рассмотрена несколько вариантов.
Первый, когда болт (шпилька) обломались уже на выходе, то есть торчит какая-то часть, а второй вариант, когда все тело шпильки осталось где-то там!
В случае если тело болта шпильки торчит, то можно попробовать пропилить проточку, под отвертку, а тем самым выкрутить «обломышь» словно винт. Хотя вероятность что все получиться невелика, но все же это вариант.

Второй вариант это приварить гайку к выступающей части крепежа. Берем гайку подходящего по резьбе размера и накручиваем на выступающую часть. Далее обвариваем соединение, лучше всего аккуратной автоматической сваркой. Далее откручиваем как обычный болт, с помощью гаечного ключа.
Третий вариант, на котором мы задержимся и расскажем о котором более подробно, это выкручивание болта с помощью специального инструмента – экстрактора.

Такие инструменты пришли к нам сравнительно недавно, по крайней мере в Россию, и чем то похожи на инструменты стоматолога, что по виду, что по принципу работы. Первоначально необходимо строго по центру просверлить отверстие в обломанном болте. Сделать это можно предварительно накернив или зенкованием. Далее берем сверло и сверлим отверстие под глубину экстрактора, примерно 2/3 от длины его рабочей части.

Накручиваем экстрактор, который имеет левую резьбу, то есть фактически экстрактор накручивается, а болт выкручивается.

В итоге закручиваем экстрактор пока не начнет выкручиваться болт. Далее снимаем выкрученный болт с экстрактора.

Надо отметить, что бывают и совмещенные инструменты. Фактически сверло с экстрактором, в чем есть свои плюсы и недостатки.

Недостатки в том, что такой иснтрумент более сложный, а значит более дорогой. Также он не всегда подойдет для каждого из случаев. Набор экстракторов будет более прагматичен. А вот универсальность инструмента и меньшая трудоемскость при выкручивании сломанного болта, это то, что можно отнести к плюсам данного “девайса”.

К особенностям, которые могут помочь выкрутить ваш сломавшийся болт можно отнести использование смазочных материалов, типа «жидкий ключ» или обычного керосина. Перед откручиванием болта смажьте резьбу той или другой жидкостью. Также нагрев внешней детали, в которой застрял крепеж, может облегчить выкручивание, а значит и ваши труды.

В процессе разборки видавших виды конструкций и приборов иногда сталкиваемся с неприятной и неожиданной ситуацией, когда болт прямо-таки прикипел. Абсолютно естественно в такой ситуации звучит вопрос: как высверлить каленый болт?

Можно перечислить достаточно понятных и практичных способов его извлечения. Надо заметить, что материал, из которого произведено изделие, а также ситуация, в которой случилась разборка, диктует нам выбор того или иного метода, поскольку неправильный подход может сделать все Ваши усилия бессмысленными.

Меры предосторожности – следующий важный компонент после подбора способа извлечения болта, ведь в таких случаях следует избегать травматизма. Болт опаливают, высверливают, выкручивают или выбывают, заливают кислотными или щелочными смесями. Итак, существует несколько ответов, касающихся того, как высверлить каленый болт или как извлечь его из конструкции.

В качестве первого способа можно назвать применение газовой горелки. Поверхность, к которой прикипел болт, опаливается, а потом с легкостью откручивается, ведь ржавчина и грязный налет превратятся в пепел, а смягченный металл становится податливее. И все. Можно вытаскивать прикипевший болт.

Второй способ посвящен тому, как высверлить каленый болт. Тонким сверлом проделываются несколько дырочек, расположенных очень близко в один ряд. Туда вставляется зубило, делается несколько ударов молотком по нему – и тело гайки раскалывается. Болт можно с легкостью извлекать. Отверстия по глубине должны быть не большие, иначе будет поврежден стержень болта, и тогда все Ваши усилия по проделыванию равномерных отверстий пропадут даром.

Третий способ связан с использованием кислот и щелочей. В домашнем обиходе или же в Вашем загашнике обязательно найдется что-то едкое. Химические смеси, которые попадутся под руку, растворят пыль и ржавчину между гайкой и болтом. Таким образом, расстояние между ними станет больше и, задействовав инструмент, можно будет вытащить болт. Также умельцы советую полить соединение газировкой или замочить в ней.

Согласно четвертому способу прикипевший болт можно попросту выкрутить. Это поможет сохранить изделие в надлежащем виде. Нужно нагреть соединение открытым огнем. Температура металла постепенно поднимется, и он расширится. Можно будет легко снять гайку.

Следующий метод извлечения болта – обстукивание. Действия нужно применять, используя умеренную силу. Ржавчина немного отстанет от соединения гайки с болтом, и это позволит сохранить целостность «сросшихся» элементов. Не переусердствуйте, стуча молотком по изделию.

Шестой способ – покрыть болт смазкой, которая есть в наличии. Это обеспечит хорошее скольжение между гайкой и болтом. Болт можно будет легко извлечь. В качестве смазки может послужить солидол, литол, вазелин, графитовая смазка, мазут.

В качестве более радикального метода можно использовать молоток и зубило. С помощью зубила делаются засечки на самой гайке, и с помощью ударов молотка гайка поддается прокручиванию. Этот способ нужно применять очень осторожно, рассчитывая силу удара таким образом. Чтобы обезопасить болт от повреждения. Отбив его часть, Вы не приблизитесь к успеху. Осторожные и просчитанные действия могут гарантировать желаемый результат.

Как видим, существует достаточно способов, чтобы решить проблему с прикипевшим болтом. Нужно всего лишь выбрать самый подходящий, и следовать всем рекомендациям. Следует помнить, что чрезмерный натиск и усердие могут сыграть с Вами злую шутку. Не стоит также использовать все способы одновременно, ведь этим можно добиться только нежелательных последствий: порчи болта или телесных повреждений.

Приобрести грузовые шины Bridgestone вы сможете в компании tyres-spb.ru. Отличное качество резины и выгодная цена приятно порадует вас. Добро пожаловать!

Видео:Высверливаем болт

Читайте еще:

«Все новое это хорошо забытое старое» – так гласит поговорка, и трудно с этим не согласится. Все чаще человек возвращается к знаниям предков и эти знания с каждым днем становятся в

Если Вы, в силу своей профессии или хобби, занимаетесь ремонтом техники, перед Вами нередко встаёт вопрос:- как выкрутить сломанный болт, часть которого у Вас в руках, а другая осталась в резьбе?

В этой статье мы сделаем краткий обзор способов решения этой проблемы. Выбор метода остаётся за Вами, так как навыки и подручный “”арсенал”” у всех разные. Начнём?!

Рассмотрим, как вытащить сломанный болт из резьбы экстрактором

Для тех, кто не знает – экстракторы есть наружные и внутренние. Если болт сломался так, что за него не “”ухватиться””, то именно внутренний экстрактор может стать единственным решением задачи.

Внутренний экстрактор напоминает метчик. Хвостовик (нерабочая часть) сделан “”под квадрат”” для инструментов.

По виду рабочей части экстракторы делятся на клиновидные, стержневые и винтовые (спиральные).

Рабочая часть клиновидного экстрактора имеет вид конуса с гранями, сечение стержневого одинаково по всей длине.

Винтовой экстрактор представляет собой конус с резьбой левого или правого вращения.

Порядок работы следующий:

Приступая к работе непосредственно на автомобиле, позаботьтесь о том, чтобы место ремонта было доступно для дрели, шуруповёрта и т.д. Хорошо, если вопрос в том, как вытащить сломанный болт из ступицы колеса – зона ремонта открыта. Но если до детали не “”добраться””, не поленитесь и произведите необходимую разборку, то есть демонтаж всего в данном случае лишнего.

Если Вы не знаете, как выкрутить сломанный болт из алюминия – использование экстрактора окажется оптимальным решением.

Экстракторы лучше покупайте в “”расширенных”” наборах, т.е. в комплекте со свёрлами и направляющими втулками для них.

Но, к сожалению, не всегда подобный инструмент доступен в данный момент или им нельзя воспользоваться в силу конструкции конкретного узла.

Если у вас возникают проблемы с сорванными гранями, рекомендуем выбирать крепеж лучшего качества: https://avselectro-msk.ru/catalog/4976-bolty – болты подходящего качества, которые можно купить в любых количествах.

Альтернативные способы выкрутить болт с сорванными гранями

Приваривание гайки, как способ выкрутить болт без граней

Этот старый испытанный способ выводил из тупика во время ремонта многих.

Конкретный случай. Сломался болт крепления рычага передней подвски на старенькой Suzuki Ignis. Причём расстояние между проушинами кронштейна рычага не позволяло ни забить ни вкрутить экстрактор в обломок. Сварка в этом случае оказывается самым эффективным средством открутить сломанный болт.

Суть приёма заключается в следующем.

Подбираем гайку подходящего диаметра, надеваем на сломанный болт и привариваем. Если болт сломался вровень с поверхностью детали, максимально точно фиксируем гайку по центру болта. Варим. Осторожно, без рывков, выкручиваем сломанный болт за гайку.

Отсоедините клеммы АКБ! Обеспечьте сохранность проводки, шлангов, пластмассовых изделий от расплавления и возгорания!

Допустим, что экстрактор и сварка Вам недоступны. Тогда, если болт сломался в резьбе, применяем

Высверливание – отличная возможность окрутить болт без граней

Прежде всего, рассчитаем диаметр сверла. Формула для стандартной резьбы проста – из диаметра болта (резьбовой части) вычитаем величину шага резьбы.

Следующий важный момент – как избежать увода сверла в сторону? Для предотвращения такой неприятности существуют кондукторы. Кондуктор (упрощённо) это пластина с отверстиями. В отверстиях перпендикулярно закреплены направляющие втулки (гильзы), соответствующие диаметру сверла. Кондуктор фиксируется на детали, гильзы совмещаются с отверстиями со сломанными болтами. Можно сверлить! Именно гильза будет препятствовать отклонению сверла.

Кондуктор незаменим, если необходимо удалить сломанный болт из алюминиевой детали. Особенно если ею будет головка блока цилиндров двигателя.

Можно также сочетать высверливание с выбиванием остатков сломанного болта при помощи выколотки.

Такой приём используют в случае, если резьбовые отверстия сквозные. Начиная со сверла наименьшего диаметра, сверлим обломок. Когда “”стенка”” его достаточно ослабнет, удаляем её выколоткой. Затем зачищаем резьбу метчиком.

Таким способом можно, например, избавиться от обломков шпилек крепления приёмной трубы к выпускному коллектору на ВАЗ2114-15 не снимая последний с двигателя.

Нагревание для того, чтобы вывернуть болт с сорванными гранями

Рассмотрим и такую ситуацию – нет экстракторов, сварки, кондуктора и хороших свёрел. Как вытащить болт, если он сломался?

Решить задачу можно (и иногда очень успешно) можно путём нагревания деталей докрасна. После остывания они станут податливей и вполне могут выкрутится зубилом, кернером и т.д. Описанные способы выкручивания сломанных болтов не являются исчерпывающим, универсальным ответом на задачи такого рода. Для наглядности – просмотрите материал на видео.

Спасибо за внимание!

Виды изломов

Поверхностный обрыв

Если выступ довольно большой, то проще всего использовать инструменты типа плоскогубцев, клещей или струбцины, при помощи которых можно захватить деталь и вывернуть ее по резьбе.
Некоторые специалисты, отвечая на вопрос, что делать, если сломался болт, который очень плотно сидит в отверстии, рекомендуют использовать сварочный аппарат. С его помощью можно приварить к метизу рычаг, что в результате позволит получить большое плечо для вращательного движения.
Также можно использовать сверло диаметром немного меньше самого болта. Сверлом проделывают отверстие по центральной оси болта на всю глубину. После этого остатки крепежа извлекают при помощи крючка, стараясь выкручивать резьбу с самого низа.

Обрыв заподлицо

Обрыв ниже поверхности

Экстрактор

Вывод

Выкручиваем сломанный болт или шпильку. | Кузовной ремонт для всех

Рано или поздно приходиться сталкиваться с тем,что нужно открутить несколько болтов или гаек.Не всегда всё хорошо откручивается,начинают прилагать усилия-в итоге болт ломается.Вот и новая проблема-как вынуть остаток болта?

Не редко и я сталкиваюсь с такой задачей.Есть несколько способов вынуть сломанный болт.Можно его высверлить,но я таким вариантом не пользуюсь( долго и муторно) или воспользоваться балончиком вд-40,но это тоже не моё,процедура сильно закисшему болту ,как правило, не помогает.

Есть специальные приспособления для выкручивания болтов-экстракторы.В обломке болта просверливается отверстие,туда вбиваем(вкручиваем) экстрактор и выкручиваем.

У меня другой способ выкручивания отломанных болтов.

Попался мне остаток застрявшего заржавевшего болта(кто-то пытался открутить)

Крепление крыла с обломком болта 6 мм.

Газовой горелкой я нагреваю этот кусок.

Остужаю.

Пассатижами откручиваю остаток болта.

Готово.

Также хочу сказать вам, если вы видите, что гайка или болт сильно ржавые,заранее погрейте(не обязательно до красна) и остудите,можно проделать операцию повторно,а уже потом начинайте откручивать,как правило после этого болты и шпильки не обламываются.

Подробнее смотрите в моём видео,там я объясняю все нюансы.

Когда работал на СТО ,слесаря часто просили помочь выкрутить шпильку из блока или из коллектора, или обломыш колёсного болта(кстати из чугуна,и алюминия выкрутить легче, меньше риска заварить наглухо).

Смотрите также:

Как выкрутить ржавый саморез и сравнение пескоструйной обработки песком и купершлаком.

P.S. Почитав коменты решил для особо “одарённых” разжевать-если шпилька обломалась допустим в чугунном коллекторе и сверху ничего не торчит или даже утоплена,делаю так- ювелирно навариваю(полуавтоматом) каплю металла,главное чтобы не заварить, можно наварить и 1 см(пока варю естественно шпилька нагревается и “откисает”)Затем привариваю болт и откручиваю.И да, моя статья для подростков, учить их кто-то должен или вы против?Отвечаю “диванным работникам” -за новыми способами обращаетесь в “Хогвардс” или к “Двоим из ларца одинаковых с лица.”Всем удачи в новом году!

Как высверлить сломанный болт не повредив резьбу

Большинство автомобилистов знают, что ремонт автомобильного транспорта представляет собой достаточно трудоемкий процесс. Постоянные нагрузки приводят к тому, что мелкие детали, включая болты, часто ломаются (с подобной проблемой сталкиваются древние автомобили). Разберемся с тем, как можно исправить ситуацию, при которой кусок крепежа остается внутри резьбового отверстия.

Как ломается крепеж?

Болты ломаются в случае, когда на них воздействуют чрезмерным усилием. Как правило, это соединения, которые часто контактировали с влажной средой, «прикипевшие» к металлу из-за ржавчины — выкрутить их без усилия не удается. Причем разрушаются они по-разному. Так, крепеж блока двигателя автомобиля может ломаться заподлицо с поверхностью или ниже или же частично выходить наружу.

В последнем случае стержень считается «сорванным» и удаляется достаточно просто — отвертками, сваркой, плоскогубцами. Одним словом, инструментом, имеющимся у подавляющего большинства автолюбителей.

Как высверлить болт?

Перед тем, как приступить к удалению обломившегося крепежа, производят подготовку, позволяющую облегчить такую работу. Для этого:

очищают область, окружающую сломанный крепеж от пыли, грязи, масла;
обрабатывают резьбу машинным маслом (специальной жидкостью) для лучшего скольжения — это позволяет упростить выкручивание обломка болта, который остался;
бьют по оставшемуся куску молотком, нагревают его посредством лампы, паяльника (указанные действия производят лишь тогда, когда они не могут навредить резьбовой поверхности, окружающим место поломки деталям из резины, пластика, ткани).

Как выкрутить (высверлить) сломанный болт, который сломался выше резьбовой поверхности

Существует несколько вариантов выкручивания болтов, сломанных после того, как их частично выкрутили из отверстия. Так, используют:

Болгарку, ножовку, зубило (инструмент подбирают по размеру сломанного крепежа). Работы производят следующим образом. В стержне делают поперечную канавку под размер отвертки, после чего выкручивают обломок без приложения значительных усилий.
Пассатижи, разводной ключ (самые простые инструменты). Поврежденную деталь просто продолжают выкручивать (никаких иных инструментов, кроме пассатижей (разводного ключа) 2 второй вариант не потребует).
Сварочный аппарат, предназначенный для дуговой сварки, инвертор (ими проще приваривать). Достают обломок следующим образом. Подходящую по размеру гайку приваривают к оставшейся части стержня, после чего выкручивают последний. Сварочный шов делают с внутренней стороны гайки.

Внимание! Во время проведения сварочных работ следует соблюдать правила техники безопасности: правильно использовать защиту, обеспечить хорошую вентиляцию.

Станки при выкручивании крепежа не используют.

Как высверлить болт, не повредив внутреннюю резьбу?

Если крепеж сломался заподлицо с поверхностью или ниже верхней плоскости резьбового отверстия, достают его сверлением отверстий (выкрутить обломок не получится), что является сложной задачей. Существует три способа высверливания болтов.

В первом случае работы производят посредством дрели с тонким сверлом. Оставшуюся часть болта рассверливают, создавая несколько небольших отверстий, которые впоследствии объединяют, создавая одно большое. В получившуюся дыру вставляют отвертку, достают обломки крепежа.

Во втором случае потребуются дрель, метчик, много умения. Работы производятся следующим образом. В центре болта просверливается отверстие, а затем аккуратно нарезается левая резьба. После обломок выкручивается при помощи меньших по размеру левых шпильки или болта, вкручивающихся в предварительно сделанное резьбовое отверстие. Нарезка резьбы производится метчиком. Выполняют указанные работы очень осторожно.

В третьем случае задействуют дрель, два сверла (толстое, тонкое), а также пинцет. Достают обломок следующим образом. Центр стержня рассверливается так, чтобы получилось тонкое отверстие. После этого вставляется толстое сверло (вкручивается до тех пор, пока стенки крепежа настолько не истончатся, что их можно будет достать при помощи пинцета). Этот способ является самым сложным. Объясняется это вероятностью разрушения внутренней резьбы, выхода из строя всего конструктивного элемента.

Указанные способы позволяют высверлить и каленый болт, что облегает ремонт в автомобиле.

Если высверлить обломок не получилось, то следует поручить работу тому, кто является специалистом по починке автомобилей. Так вы избежите новых встреч с поломками и, соответственно, серьезных проблем, включая касающиеся ремонта двигателя внутреннего сгорания.

Обратиться желательно на станцию технического обслуживания автомобилей, специалисты которой обладают навыками, нужными для ремонта элементов машины.

Как самостоятельно удалить сломанный болт

Фото: istockphoto.com

Теоретически металлические болты – крепежные детали с головками и наружной резьбой, которые подходят к подходящим неконусным гайкам – можно снимать и даже снова прикреплять по мере необходимости. К сожалению, при чрезмерном затягивании или ином принуждении болты могут заедать и ломаться, что затрудняет их удаление. Не знаете, как удалить сломанный болт, прежде чем продолжить строительство дома или палубу? С помощью правильного снаряжения и техники сломанный болт можно успешно извлечь, чтобы вставить новый.

Инструменты и материалы

Фото: istockphoto.com

ШАГ 1: Забейте кернером центр сломанного болта.

Поместите кернер как можно ближе к середине сломанного болта. Ударьте по нему молотком прямо, чтобы создать отправную точку для сверления пилотного отверстия. Точное пилотное отверстие очень важно, чтобы не повредить резьбу сломанного болта при его извлечении. Если резьба на болте или отверстии под болт повреждена, снятие болта может стать невозможным.Кроме того, если резьба в отверстии для болта повреждена, вы не сможете использовать новый болт после извлечения старого.

ШАГ 2: Медленно используйте левое сверло для создания пилотного отверстия.

Сверьтесь с таблицей на вашем комплекте для извлечения, чтобы выбрать левое сверло подходящего размера (также называемое «обратным сверлом»), чтобы проделать пилотное отверстие в этом сломанном болте. В отличие от традиционных сверл, которые считаются правыми и имеют резьбу по часовой стрелке, левые биты имеют резьбу против часовой стрелки.Это обеспечивает лучший прикус, когда вы используете сверло в обратном направлении, чтобы удалить застежку.

Совет для профессионалов: Если вы подбираете комплект для работы, инвестируйте в качество; последнее, что вам нужно, – это дешевая поломка бит во время этого процесса.

Установите сверло на задний ход и на как можно меньшую скорость (в идеале 20 об / мин) и вставьте левое сверло. Крутящий момент сверления в обратном направлении (т. Е. Против часовой стрелки) предотвратит дальнейшую затяжку резьбы на болте.Теперь поместите сверло на сделанную вами отметку перфорации и, надежно удерживая сверло, медленно просверлите в обратном направлении небольшое пилотное отверстие в болте глубиной около дюйма.

Надеюсь, обратное просверливание пилотного отверстия ослабит болт настолько, чтобы можно было использовать плоскогубцы для тисков для его извлечения. Помните, что «правый-плотный, левый-свободный» – поверните болт влево (против часовой стрелки), чтобы снять его. Если болт вообще не откручивался, переходите к шагу 3 для извлечения.

ШАГ 3: переключиться на бит извлечения.

Для прочно закрепившегося болта вам понадобится извлекающая насадка. Найдите в таблице вашего комплекта для демонтажа биту подходящего размера для размера болта. Сверло для извлечения также является левым сверлом (но с другим назначением), поэтому вы продолжите использовать настройку обратного сверления. Замените первое сверло на сверло для извлечения в вашем сверле, вставьте его в пилотное отверстие и очень осторожно постучите по сверлу и сверлу, аккуратно вставив его на место с помощью молотка.

ШАГ 4: Медленно переверните обратное сверление, чтобы удалить сломанный болт.

Продолжая использовать очень медленную настройку обратного сверления, например, 20 об / мин, начните сверление пилотного отверстия. Здесь важна медленная и осторожная работа: сверло, скорее всего, изготовлено из закаленной стали, и если оно сломается во время этого процесса, вы столкнетесь с еще более сложным извлечением. Сломанный болт должен вскоре «схватиться» за долото для извлечения при обратном бурении и начать извлечение. Продолжайте медленно и равномерно, пока весь болт не будет полностью извлечен, в идеале сохраняя резьбу, чтобы вы могли вставить новый болт. Уф!

ШАГ 5: Удалите металлическую стружку, оставшуюся от сломанного болта, с помощью магнита.

Любую металлическую стружку или опилку, оставшуюся в резьбовом отверстии, необходимо удалить перед установкой нового болта. Установите мощный магнит над отверстием, чтобы притягивать незакрепленные биты, или используйте сжатый воздух, чтобы очистить резьбу. Не пропускайте этот шаг, иначе новый болт может заклинить или оторваться.

Испытанный метод, который вы только что изучили, должен безопасно удалить любой сломанный болт, гарантируя, что впоследствии вы сможете повторно использовать отверстие для вставки нового.В противном случае обратитесь в местную сварочную мастерскую, у которой должны быть навыки и инструменты для удаления сломанного болта. И помните, в дальнейшем вставляйте все болты медленно и осторожно, чтобы избежать заедания и отлома верхней части болта.

Удаление сломанных болтов, шпилек и винтов

Мало что кажется более безнадежным, чем когда вы выкручиваете болт, винт или шпильку, и они ломаются. В этот момент ты знаешь, что все кончено, кроме слез. Вы сломали болт при отливке и не имеете ни малейшего представления, как его вытащить.Вот оно – то, что осталось от болта или винта, застряло, и это остановило ваш прогресс.

Иногда достаточно просто молотка и стамески вместе с небольшой долей упорства, чтобы вытащить его. Когда подход молотка и долота не сработает, вам придется попытаться высверлить крепеж и удалить его с помощью съемника для болтов. И если это не сработает, вам придется высверлить крепеж, не доходя до резьбы, в надежде, что вы сможете аккуратно удалить оставшиеся биты, застрявшие в резьбе.

Сломанные крепежные детали – это не новость, поэтому в торговле инструментами появились несколько инновационных способов удаления сломанных болтов и шпилек. Summit Racing Equipment и Harbor Freight предлагают ряд решений для решения проблем, связанных с извлечением болтов, и мы собираемся показать вам некоторые из них здесь.

В идеале вы хотите иметь возможность снимать болт или шпильку, сохраняя резьбу в целости. Если резьба сильно повреждена и не подлежит восстановлению, вам придется отремонтировать или заменить ее, что требует использования резьбовой вставки катушки, такой как Heli-Coil, которую можно приобрести в Summit Racing Equipment.Вставка Heli-Coil – это умная идея, позволяющая высверливать поврежденную резьбу, нарезать резьбу в отверстии и ввинчивать прецизионную резьбовую вставку Heli-Coil.

Когда вы сверляете поврежденный крепеж, вы хотите, чтобы отверстие получилось как можно более мертвой точкой, что может оказаться сложной задачей в зависимости от характера повреждения. Пробейте сломанный крепеж кернером и просверлите небольшое пилотное отверстие, чтобы начать работу. Ни при каких обстоятельствах нельзя сломать съемник в креплении. Поскольку экстрактор традиционно тверже, чем большинство сверл, вы никогда не сможете вытащить сломанный болт.

Другой вариант – приварить болт к сломанному крепежу и попытаться удалить. Обратной стороной такого подхода является риск приваривания болта к чугунной отливке, что только усугубит проблему. Приваривать болт к сломанному крепежу следует только в том случае, если крепежный элемент достаточно торчит из отливки.

2/26

1. Сломанный болт может быть адски удален, в зависимости от того, почему он вообще сломался. Если болт сломался из-за коррозии, вероятность успешного удаления невелика, потому что он, вероятно, навсегда застрял. Однако, если он оторвался из-за поломки материала, у вас больше шансов. При натяжении стержня болта его иногда можно снять долотом, как показано на рисунке, и вывинтить из отверстия.

3/26

2. Начните удаление болта, используя кернер, чтобы отметить направляющую, и запланируйте высверливание болта для установки съемника болта.

26 апреля

3. Начните с небольшого пилотного отверстия диаметром 1/8 дюйма, которое будет служить ориентиром для будущих сверл большего размера. Вы должны постепенно растачивать отверстие для извлечения болта, пока не останется хвостовик болта.Это упростит снятие болта.

5/26

4. Теперь мы используем более крупное сверло на 1/4 дюйма и просверливаем немного глубже.

26/6

5. Отверстие для экстрактора болта 1/4 дюйма просверлено и готово для съемника, полученного от Summit Racing Equipment. Мы признаем вам, что эта дыра не мертвая точка.

26.07

6. Съемник болтов – это, по сути, сверхгрубая левая резьба, которая вкручивается в стержень болта для снятия.Возможно, вам придется осторожно нагреть отливку или поковку, чтобы обеспечить расширение вокруг стержня болта. Также вокруг болта можно нанести проникающую смазку. Что бы вы ни делали, никогда не ломайте съемник болта в стержне болта. Поскольку съемник болтов обычно тверже сверла, просверлить его будет невозможно.

26.08

7. Стержень болта успешно удален. Зажмите его в тиски и снимите экстрактор.

26.09

8. Чистая резьба упрощает установку болтов. Используйте нарезчик резьбы (также известный как очиститель резьбы), чтобы очистить грязную или поврежденную резьбу отверстий под болты, используя проникающую смазку. Если резьба сильно повреждена, вам, возможно, придется выбрать резьбовую вставку Heli-Coil для замены резьбы.

26.10

9. Обратите внимание на прорези в этом нарезчике ниток. Они предназначены для удаления мусора из отверстия под болт во время чистки резьбы.

26.11

10. Пропустите нитенаправитель через отверстие несколько раз, пока не исчезнет весь мусор. Промойте отверстие проникающей смазкой. Пока вы работаете, проследите за резьбой всех отверстий под болты в отливке, чтобы обеспечить чистоту.

26/12

11. Резьба отверстия для свечи зажигания – еще одно яблоко раздора, особенно на алюминиевых головках.Если резьба повреждена, вы можете гнать ее, как показано. Также доступны резьбовые вставки Heli-Coil для отверстий свечей зажигания, поврежденных не подлежащими ремонту.

13/26

12. Используя проникающую смазку и нарезчик резьбы свечи зажигания, осторожно поверните нарезчик и вытащите его, пока он не повернется плавно.

14/26

13. Вооружитесь высококачественным титановым или кобальтовым индексом сверла от Summit Racing Equipment, который пригодится для многих целей. Когда вы сверляете сломанный крепеж, вам понадобится сверхтвердое сверло, чтобы разрезать крепеж. Если вы решите покупать сверла по дешевке, они не прослужат вам долго.

15/26

14. Набор из 10 съемников болтов OEM Automotive Tools от Summit – это высококачественный набор, в который входят пять правосторонних сверл по кобальту механической длины и пять конических съемников из хромомолибдена. Это то, что вам нужно для множества сложных операций по удалению.

16/26

15. Набор для извлечения болтов Summit Bust-N-Out (PN SUM-

5) поставляется в различных размерах для удаления сломанных болтов.Каждый специальный твердосплавный фрез для торцевых заусенцев изготавливается под конкретные размеры отверстий под болты, чтобы правильно подготовить изломанную поверхность. Это значительно увеличивает вашу способность просверливать сломанный болт по центру, увеличивая шансы на сохранение существующего резьбового отверстия.

17/26

16. Вот Summit Bust-N-Out (номер по каталогу SUM-

7) для более серьезных проблем с сломанными болтами.Прелесть Bust-N-Out – простота использования. Здесь есть все, что вам нужно, чтобы вытащить упрямо сломанный болт или шпильку.

18/26

17. Еще одна проблема, с которой сталкиваются энтузиасты, – это заклинивание заглушек, как эта во впускном коллекторе Chevrolet. Эти стальные заглушки заедают из-за коррозии разнородных металлов в месте соединения стали и литого алюминия.Удаление застрявших пробок требует большой осторожности. При неосторожности можно необратимо повредить отливку. Снятие начинается с высверливания пробки для использования экстрактора.

19/26

18. JGM Performance Engineering тщательно нагревает алюминий, учитывая, что алюминий плавится при температуре 1300 градусов по Фаренгейту.Вы хотите, чтобы он был достаточно горячим, чтобы он расширялся вокруг заглушки или болта, но не настолько горячим, чтобы расплавить или деформировать отливку.

20/26

19. Сюда вставляется экстрактор пробки, как показано; легким поворотом против часовой стрелки, чтобы начать. Рекомендуется за несколько дней пропитать свечу проникающей смазкой, чтобы разорвать связь между сталью и алюминием.

21/26

20. Устойчивая пробка после нагрева алюминия охлаждается сухим льдом для облегчения сжатия до места, где ее можно ослабить.

22/26

21. Стальная пробка выломана и готова к выходу. Устойчивые пробки часто приходится высверливать там, где не осталось много пробок.

23/26

22. Этот набор для извлечения трубных ниппелей Warrior от Harbor Freight разработан для освобождения трубных ниппелей от фитингов без трещин, царапин и царапин.Экстракторы изготовлены из прочной термообработанной стали и оцинкованы для защиты от ржавчины и коррозии.

24/26

23. Набор из пяти съемников болтов Performance Tool от Summit Racing уменьшает неудобства при удалении застрявших гаек и болтов. Что делает эту работу настолько хорошей, так это захватывающие внутренние края, которые удаляют ржавые, закругленные или окрашенные гайки и болты.Эти высококачественные патроны изготовлены из хромомолибденовой стали для грубой прочности.

25/26

24. Этот набор съемников от Harbour Freight разработан для удаления сломанных винтов. Конструкция из высокоуглеродистой стали придает этим экстракторам прочность, необходимую для извлечения самых стойких винтов.

26/26

25. Heli-Coil, доступный в Summit Racing Equipment, долгое время был отраслевым стандартом для ремонта резьбы. Вставки Heli-Coil работают с любыми материалами – алюминием, магнием, чугуном, бронзой и другими. Поврежденную резьбу можно восстановить до состояния, отличного от нового, в отверстиях для свечей зажигания, впускных отверстиях для топлива карбюратора, литых деталях трансмиссии и двигателя, маслосливных пробках, выпускных и впускных коллекторах, головках цилиндров, тормозных суппортах и компонентах подвески. Heli-Coil – это то, к чему вы обращаетесь, когда нити невозможно восстановить.

Фотографии автора, Summit Racing Equipment и Harbor Freight

Bolt Remover – Как удалить сломанные болты

Болт – это кусок металла в форме винта, используемый для удержания стальных балок на месте. Однако во время строительства очень высока вероятность поломки болтов. Это случается редко, но вероятность возрастает, если работа выполняется в спешке или выполняется неопытным работником.Поэтому необходимо понимать, как сломанные болты можно удалить с помощью съемника для болтов.

Метод 1. Набор для извлечения

В хозяйственных магазинах можно легко найти специальные наборы для извлечения болтов. Эти комплекты служат отличным средством для снятия болтов.

Шаг 1

Поместите острый конец гвоздя в центр сломанного болта и ударьте молотком. Это отметит центр сломанного болта. Это позволит вам просверлить центр болта без риска повредить канавки сломанного болта.

Шаг 2

Теперь просверлите отверстие через эту отметку в болте, используя сверло для левой руки. Левостороннее сверло имеет резьбу, идущую в противоположном направлении. Поэтому вам необходимо настроить сверло на обратное вращение, чтобы сверло вбивалось в болт. Еще одна причина использования сверла для левой руки заключается в том, что оно будет вращаться в направлении, противоположном направлению сломанного болта. Это предотвратит затягивание болта.

Будем надеяться, что левая насадка зацепится, и в результате будет достаточно отвинтить болт, чтобы его можно было захватить плоскогубцами или тисками и удалить.

Вам необходимо убедиться, что вы используете сверло точно подходящего размера. К сверлам в комплекте для извлечения прилагается таблица, в которой указан размер болта, для которого предназначено каждое сверло. Если используемое сверло слишком велико, существует большой риск повреждения канавок болта. Если используемое сверло слишком маленькое, придется использовать более слабый экстрактор, что повлечет за собой высокий риск поломки в середине процедуры.

Шаг 3

Вставьте извлекающую насадку подходящего размера в только что проделанное отверстие.В зависимости от типа комплекта для извлечения, который вы купили, у этой биты будут два конца разной формы. На одном конце наконечник будет левосторонним и заостренным. На другом конце будет головка с Т-образной ручкой или шестигранная головка. Учитывая, что сам экстрактор левосторонний, он будет вставлять в болт против часовой стрелки. Кроме того, учитывая, что экстрактор имеет коническую форму, было бы лучше постучать по нему молотком, прежде чем переключаться на Т-образную рукоятку или гнездо.

Шаг 4

Теперь сломанный болт можно удалить.Когда экстрактор затягивается, конусообразный конец захватывает, и силы крутящего момента действуют на болт, ослабляя его, когда экстрактор плотно прилегает.

Продолжайте поворачивать экстрактор против часовой стрелки, пока полностью не вывинтите болт из того места, где он был врезан.

Не стоит предпринимать этот процесс в спешке. В противном случае вы рискуете повредить болт и вызвать его дальнейшее застревание. Вы даже рискуете повредить предмет, с которого он снимается.Также рекомендуется использовать экстрактор как можно осторожнее. Они сделаны из закаленной стали. Следовательно, сломанный экстрактор будет значительно труднее высверлить.

Шаг 5

Удалите все металлические опилки. Весьма вероятно, что в течение всего процесса из болта попала металлическая пломба. Если вы собираетесь использовать новый болт для замены сломанного болта, вам необходимо сначала удалить всю стружку и пломбы. Это легко сделать с помощью сжатого воздуха или магнита.

В методе, описанном выше, вы также можете использовать жидкость для удаления болтов, такую как проникающая смазка. Эти жидкости отлично подходят для снятия болтов и могут значительно облегчить процесс извлечения болтов.

Метод 2: Сварка

Шаг 1

Поместите острый конец гвоздя в центр сломанного болта и ударьте молотком. Это отметит центр сломанного болта.

Шаг 2

Теперь просверлите отверстие через эту отметку в болте.Вы должны использовать сверло, диаметр которого составляет почти четверть диаметра болта, чтобы просверлить его. Этот метод извлечения используется для сильно заржавевших болтов. Такие болты не снимаются экстрактором. Следовательно, нет необходимости беспокоиться о том, что болт будет затягиваться правосторонней битой.

Шаг 3

Теперь нужно накрутить шестигранную гайку на сломанный болт. Используйте любые канавки болта, которые остаются открытыми, а затем затяните гайку. Гайку нужно прикрепить прочно, но не завинчивайте ее полностью.Оставьте его на пол-оборота. Между ним и поверхностью, на которой крепится болт, должен быть зазор.

Шаг 4

Теперь нужно приварить гайку к болту. Эта сварка не займет много времени, но не стоит пытаться это делать, если вы делаете это впервые. Перед тем, как делать это, вам следует либо поручить сварку опытному человеку, либо попрактиковаться в сварке с использованием других предметов.

Будьте предельно осторожны, если поверхность, в которую был врезан сломанный болт, расплавится и приклеится к стальной гайке или болту.Поэтому этот метод особенно эффективен, когда рассматриваемая поверхность сделана из алюминия. Алюминий нелегко сваривать со сталью.

Шаг 5

Теперь болт можно удалить. Когда прошло достаточно времени для остывания сварки, шестигранная гайка превратилась в новую головку болта и ее можно было легко снять с помощью гаечного ключа или торцевой головки.

Сварной шов, несмотря на то, что он достаточно прочный, не является прочным. Для болтов, которые сильно корродировали, может потребоваться приварить гайку несколько раз.

Чтобы попытаться пробить ржавчину, попробуйте сначала медленно повернуть болт вперед и назад. Как только он начнет ослабевать, продолжайте прилагать усилие в обоих направлениях, но больше против часовой стрелки, чтобы его можно было полностью удалить.

Если вы не хотите прибегать к методам, описанным выше, WD-40 имеет специальный пенетрант-спрей , разработанный специально для ослабления ржавых и сломанных болтов. Он чрезвычайно прост в использовании, как и все продукты WD-40.

с использованием сверл для ЛЕВОЙ РУКИ

ВЫДВИЖНЫЕ БОЛТЫ СЛОМАНЫ

– пользователем Марк Гамильтон

Удаление сломанные болты – одна из тех досадных работ, которые мало кому ждать с нетерпением. Это один из тех, кто попробует методы. За долгие годы работы с машинами и техникой это метод оказался очень успешным.

чемпион методов для удаление стойких сломанных болтов пробурить их наружу, , используя левое сверло и обратимая дрель . (Хорошее качество, регулируемая скорость, 3/8 дюйма лучше всего работают модели, обеспечивающие хороший крутящий момент на низких оборотах.) Как всегда при сверлении отверстий, просверлите небольшой сначала пилотное отверстие, затем просверлите большее отверстие через сломанная застежка. (Легче сверлить по центру и прямо сначала используйте небольшую дрель, но будьте осторожны, чтобы не сломать маленькая дрель!) Большинство болты выкручиваются перед тем, как сверлить отверстие. законченный. (Тогда нет нужды в “легких выходах”, которые иногда отламываются в просверленном отверстии и делают дела худший.)

ср просто случайно оказалось несколько заржавевших гвоздей и гаек, которые все обломались при попытке открутить гайки. Проектом были шпильки крепления заднего крыла в 1930 Модель A FORD.Эти шпильки ввинчиваются в крепления на корпусе за заднее колесо, на котором плескалась грязь за семьдесят лет. их. А также в те годы гайки и болты не покрывали цинковые или другие антикоррозионные покрытия, как наши современные крепежные детали часто бывают. В гайки были почти приварены к шпилькам ржавчиной, а шпильки были одинаково заржавели в нити на теле. Снять крылья без сломать шпильки. Это был худший из возможных случаев ржавчины и ржавчины. застежки.

В фото, покажем снятие старых шпилек, и также инструменты, которые мы использовали для этой работы.

Первый шаг – выровнять поверхность в конце сломанный болт.Где болты сломаны, поверхность часто неровная и наклонная, что приведет к отклонению сверла от центра, когда пытается просверлить отверстие. Шпилька на фото была сломана чуть выше поверхности, и мы использовали шлифовальный станок, чтобы выровнять поверхность на сломанном шпилька. Когда болт отломан ниже поверхности резьбового отверстия, зазубренный разрыв часто можно сгладить ударами, чтобы получить лучшая поверхность для сверления.

Мы использовали тяжелую молоток и кернер, чтобы оставить вмятину для дрель, чтобы следовать. Без перфорация в первую очередь, было бы невозможно сохранить просверлите в центре болта.

Перед этим шагом мы просверлили небольшое пилотное отверстие, используя 1/8 ^th. дюймовое сверло.(В сверло малого диаметра легче держать прямо и по центру, чем сверло большого диаметра.) Затем мы использовали дюймовое сверло, чтобы закончить это Шпилька 5/16 дюйма.

Дрель будет попытаться схватить болт только при пробитии зад. Обычно это момент, когда сломанная застежка выйдет из строя резьбового отверстия. Также при просверливании сломанного болта вибрация поможет вырваться. Полное просверливание оставляет болт как полая трубка, из-за которой она может немного схлопнуться и ослабить хватку за нити.

Настоящая классика случай застывшей ржавчины застежки, показанный выше, вышел визжащий и с большим количеством порошковой ржавчины, льющейся из потоки.Уведомление чтобы резьба на застежке была ровной. Перед установкой новой шпильки мы смазали резьбовой отверстие и очистил резьбу метчиком.

Уведомление что это сверла ЛЕВАЯ, и они должны использоваться с обратимым сверлом. Наши инструменты Snap-On, а Snap-On предлагает больше чем одна модель сверл для левой руки. Инструменты Snap-On обычно имеют отличное качество, но другие инструментальные компании также производят левосторонние сверла. (Проконсультируйтесь с отделом инструментов Sears или с вашим любимый магазин инструментов.)

сверла в показанном выше наборе короткие Высокоскоростные сверла предназначены для сверления стали и другие металлы.

Показанный набор внизу COBALT, длинная , левая сверла. В Кобальт – более твердый материал, чем стандартный высокоскоростной сверла, а сверла Cobalt – наш выбор для сверления из 8 комплектация болты.

Сверла для короткой длины, используемые с электродвигателем с угловой головкой, могут в места, где отсутствие зазора может помешать работе с длинной дрелью и обычным сверлильным электродвигателем.

Иногда более длинное сверло с обычным сверлильным электродвигателем необходимо для дотянуться до мест, где угловая и короткая дрели не работали.

Что когда-нибудь используемой конфигурации, ДРЕЛЬ-ДВИГАТЕЛЬ должен быть достаточно мощным, чтобы бурение на низких оборотах без остановки.Плавный ход, мощность и надежность даже при низких оборотах дрели моторы подходят для этой работы лучше всего.

ВАЖНО

Как при любой операции сверления следите за стружкой, пока бурение. Когда очевидно, что материал для изготовления стружки удаляется. Если сверло курит и не производит стружки, то немедленно прекратить.В сверло, возможно, придется заточить и, вероятно, уменьшить Число оборотов при бурении.

Если застежка не выходит из этого левого сверла метод, Существуют различные типы экстракторов, которые легко снимаются. Или иногда есть возможность просверлить размер отверстия, а затем повторно проденьте отверстие до следующего размера больше. Некоторые приложения могут использовать на следующий размер больше болт, иначе метод спиральной катушки может восстановить резьбовое отверстие до исходного размера. Но эти альтернативные методы потребуют сначала сверление, поэтому метод левостороннего сверления никогда не будет потраченные впустую усилия.

Два типа экстракторов EASY-OUT показаны на фото выше. Когда доступно, тип справа – любимый и было меньше шансов сломаться в сломанном болте. Но трое слева тоже были успешно использовал для удаления сломанных болтов.

Комплект для ремонта резьбы HeliCoil особенно подходит для мягкого алюминия. очень полезно.В Резьбовая вставка из закаленной стали действительно добавляет прочности, когда используется в мягких металлах, таких как алюминий. Метод заключается в просверливании отверстия подходящего размера для метчик с резьбой на следующий размер больше. Затем нарежьте новую резьбу в просверленном отверстии с помощью метчика. Затем с помощью инструмента установите новую резьбу. вставлять. В резьбовая вставка имеет как внутреннюю, так и внешнюю резьбу.

А всегда при использовании метчика, поворачивайте его примерно на 1/3 оборота за раз, или пока он не начнет чувствовать себя уютно. потом Поднимите его, чтобы отрезать удаленный материал. А потом еще немного поверните кран. (Если просто вставить кран в отверстие, нажмите и не получится с хорошими потоками.)

ТИП

шпилька крепче болта , особенно когда темы сомнительны, что иногда является случай после попыток удалить сломанный болт из резьбовое отверстие. Незначительный повреждение резьбы при попытке удалить сломанные болт может снизить прочность резьбы. А затем, когда новый болт будет затянут на место, иногда оставшиеся нити будут выдергиваться.

С правильным установка шпильки, шпилька ввинчивается в резьбовой отверстие без давления на резьбу и без заедание нитей. После установки шпильки деталь надевается на шпильку, затем установите правильную шайбу, а затем затяните гайку.

Шпилька прочнее, потому что резьба контактирует на шпильке и резьбовое отверстие будет неподвижным в то время, когда давление применяется (при затяжке застежки). Но когда для крепления детали используется болт, болт при затяжке вращается в резьбовом отверстии, что может вырвать слабые нити.

Когда установка шпильки в резьбовое отверстие, автор предпочитает укреплять и закреплять шпильку на месте с помощью Loctite.(Скорее чем закрутите гайку на шпильке и прижмите ее ко дну просверленного и резьбового отверстия.) Красная версия Loctite является предпочтительной. (целевая версия для крепления на шпильке и подшипнике, его постоянная версия)

Нет сомневаюсь, что будут времена, когда проблемы с оформлением будут сделать невозможным использование шпильки, а не болта. Иногда нет места, чтобы проскользнуть большую часть над шпилькой, а деталь должна быть вставлена в место сбоку. (Шпилька мешает скольжению часть на место сбоку.) Но когда вместо болта можно использовать шпильку, шпилька приведет к большей прочности застежки, чем болт.

Как удалить сломанный болт из блока двигателя – Rx Mechanic

Да, мы знаем, что это может раздражать, когда вы случайно ломаете болт или болты во время работы с блоком двигателя или другими компонентами двигателя.Что ж, тебе больше не нужно расстраиваться. Вы скоро узнаете, как удалить сломанный болт из блока цилиндров. Это очень просто, так что у вас не должно возникнуть проблем с снятием сломанного болта. Вот качественное видео, чтобы наглядно представить весь процесс.

Как отсоединить сломанный болт от блока двигателя. Пошаговое руководство

Это правильный подход к тому, как удалить сломанный болт из алюминиевого блока цилиндров, чтобы вы не ухудшили ситуацию. Мы просто перейдем сразу ко всему процессу того, как это делается.

Чтобы удалить сломанный болт, вы можете использовать два разных метода. Первый метод – это то, что мы называем подпружиненным центральным керном, потому что мы пробиваем центр болта, высверливая центр самого винта.

Шаг 1: Просверлите центр винта закаленным сверлом

Ящик с инструментами для механиков должен быть рядом, чтобы его было легко достать. Теперь возьмите сверло, желательно закаленное. Итак, закаленным сверлом просверлите центр винта.Вы должны не торопиться и сделать это; нет необходимости спешить.

Шаг 2: Сделайте копание с помощью центрального керна

Теперь вы используете кернер, чтобы во что-то копать перед бурением. В противном случае ваше сверло начнет блуждать, поэтому не торопитесь и просверлите центр этого винта, потому что вы пытаетесь открыть его, чтобы захватить.

Шаг 3. Установите размер сверла

После того, как вы это сделаете, вы можете увеличить размер сверла, набраться терпения и высверлить его.Это позволит выявить различные металлические частицы. Совет мирового класса о том, как эффективно избавиться от этих частиц, – это взять магнитную отвертку и просто пробежаться самой отверткой по области сломанного болта. Он удалит все металлические частицы, которые там есть. Мы думаем, что они довольно мощные.

Если вы подумываете о экстракторе шнека, ну, это может быть довольно сложно использовать. Частично проблема заключается в том, что если экстрактор сломается внутри винта, это вызовет серьезную проблему, потому что экстрактор сделан из жесткого материала, поэтому он не выйдет быстро без боя, что для вас действительно большая проблема. .

Вы также можете попытаться использовать кротовую рукоятку, чтобы удерживать верхнюю часть сломанного винта, потому что добраться до него довольно неудобно. Захват представляет собой левую резьбу, поэтому, когда вы поворачиваете налево, он вонзается в то отверстие, которое вы для него создали, так что рукоятка должна работать именно так.

С помощью экстрактора шурупов или кротовой ручки вы можете выбрать, с каким инструментом вам удобнее работать. Но используйте их осторожно, чтобы вам не пришлось ломать инструмент и беспокоиться о том, что вы не сможете оправиться от этого сценария.

Итак, мы используем и рекомендуем вместо него Rocketsocket , в котором используется надежная технология захвата. Просто поместите гнездо нужного размера внутрь полости и используйте его, чтобы извлечь сломанный болт; это намного проще, потому что гнездо находится прямо над самим винтом. Так что не торопитесь и открутите его; это так просто. Преимущество этого метода заключается в том, что вы быстро вынимаете болт и не повреждаете резьбу.

Второй метод предназначен для людей, которые хотят удалить сломанные болты в ограниченном пространстве. Это относительно медленный процесс. Однако это довольно безопасно. Вот как это делается:

Просто воспользуйтесь подпружиненным центральным кернером, чтобы очень медленно перебить его. При этом нужно набраться терпения. Найдите небольшую кромку на самом болте и медленно пробейте им вокруг сломанного болта, и там, где он подпружинен, он просто как бы перезаряжается.

Теперь вы можете немного поцарапать поверхность головки винта, но у нее нет повреждений, потому что она не попадает непосредственно в болт, поэтому не торопитесь и наберитесь терпения.Просто продолжайте работать над краем и продолжайте бить по нему кернером. Как только вы приблизите винт к краю, вы сможете открутить его вручную. Его может быть довольно сложно отсоединить, если ваш болт заржавел, но в конечном итоге он удалит сломанный болт с головкой в блоке двигателя вашего автомобиля без каких-либо повреждений.

Читайте также:

Часто задаваемые вопросы (FAQ)

Q: Как удалить отколовшийся болт?

Ответ: Удаление отколовшегося болта может быть трудным, но если вы решите эту проблему правильным подходом, вы сможете легко отсоединить отколовшийся болт от любой части двигателя вашего автомобиля.На рынке доступно несколько наборов для извлечения болтов, которые помогут сделать процесс снятия более комфортным. Большинство механиков предпочитают использовать Rocketsocket в основном потому, что им очень легко пользоваться, и он вытаскивает поврежденный болт как можно быстрее.

Вам необходимо просверлить отверстие в центре болта с помощью дрели, удалить металлические частицы, которые могли образоваться в процессе сверления, и использовать инструмент для извлечения, чтобы вынуть болт из вашей системы. Это так просто.

В: Как удалить закаленный сломанный болт?

Ответ: Самый простой способ удалить затвердевший сломанный болт – это использовать ракету или любой другой инструмент с усовершенствованной технологией захвата. Это связано с тем, что эти современные инструменты в первую очередь предназначены для снятия жестких болтов с различных компонентов системы вашего автомобиля. Он быстро удалит затвердевшие сломанные гайки, болты, винты или любые другие крепежные детали, независимо от того, заржавели ли они или нет, без повреждения резьбы.

После того, как вы найдете подходящий съемник, удалить закаленный сломанный болт будет легко после того, как вы сделаете отверстие в центральной точке крепежа. Используйте съемник, чтобы аккуратно открутить крепеж, и он должен быстро оторваться без особых усилий.

Q: Какой инструмент удаляет сломанный болт водяного насоса из блока цилиндров?

Ответ: Лучшим инструментом для извлечения болтов, доступным на рынке для удаления сломанного болта водяного насоса, является Rocketsocket, спроектированный из высококачественных материалов, чтобы он всегда выполнял свои функции. Он построен с использованием бритвенной рукоятки для снятия с помощью передовых технологий, что очень эффективно при решении вопросов о том, как удалить сломанный ржавый болт или болт водяного насоса, даже если болт сорван, сломан или заржавел.Он обладает высокой ударной вязкостью, поскольку инструмент изготовлен из высококачественной стали, что также увеличивает его долговечность.

Итак, если вы подумываете о приобретении уникального инструмента, который может быстро вытащить сломанный болт водяного насоса из блока двигателя, лучше всего приобрести инструмент для извлечения болта Rocketsocket, чтобы гарантировать 100% удовлетворение.

Q: Как удалить сломанный болт без съемника?

Ответ: Если у вас нет инструмента для извлечения болтов и вы не планируете его приобретать, вы все равно можете вынуть сломанный болт из его держателя, но это может занять больше времени, чем при использовании экстрактор.

Используйте подпружиненный кернер, чтобы осторожно выбить болт. Делайте это осторожно; это медленный процесс, поэтому вам нужно не торопиться, если вы хотите достичь какого-либо результата. Найдите небольшой край на самом болте и медленно поверните его.

Даже если вы немного поцарапаете поверхность головки винта, это не вызовет значительного повреждения вашего болта или резьбы, потому что не ударится напрямую. Просто продолжайте работать над краем и продолжайте бить по нему кернером.Когда винт приблизится к краю, вы сможете открутить его рукой. Сломанный болт должен выйти без повреждений.

Q: Как удалить заклинивший болт без головки?

Ответ: Решение о том, как удалить заклинивший болт без головки, может оказаться очень трудным. Плохая ситуация, если у заклинившего болта нет головки, которая могла оторваться, когда вы пытались затянуть винт. Чтобы решить эту проблему, вы должны нанести смазку на болт, чтобы болт мог легко оторваться, затем вбейте кернер в середине сломанного болта, используйте левое сверло, чтобы просверлить отверстие в центре. болт.Затем используйте дрель на малой скорости, чтобы удалить сломанный болт. Если болт окажется устойчивым, вы можете переключиться на инструмент для извлечения болта.

Q: Как высверлить сломанный болт?

Ответ: Чтобы использовать сверло на сломанном болте, вам нужно взять правое сверло, предпочтительно левое, чтобы сделать отверстие в центральной части головки винта. Переведите дрель в реверсивный режим и поддерживайте очень низкую скорость. Для этого процесса не требуется высокая скорость сверления. Крутящий момент сверления в обратном направлении защитит резьбу на болте и ослабит захват винта.

Продолжайте сверлить на низкой скорости около 20 об / мин и просверлите отверстие. Вы должны аккуратно сверлить. Будьте осторожны, чтобы не сломать сверло; это только ухудшит ситуацию. Во время сверления поврежденный болт будет держаться за сверло и начнет отрываться. Продолжайте сверлить медленно, пока не будет удален весь болт.

Заключительные слова

Методы, которые вы узнали о том, как удалить сломанный болт из блока двигателя, должны помочь вам удалить любые поврежденные, сломанные или ржавые болты на всех других компонентах двигателя должным образом, не вызывая какой-либо формы повреждать. Если у вас возникли проблемы с поиском того, как удалить сломанный болт из головки двигателя, вы также можете использовать это руководство. Убедитесь, что вы терпеливо и осторожно соблюдаете инструкции, чтобы избежать дальнейших осложнений, и всегда вставляйте болты осторожно, чтобы избежать подобных проблем.

Подробнее:

Как удалить отломанные болты заподлицо

by C.L. Rease

Болты с заеданием, которые отламываются заподлицо с поверхностью детали, создают неприятную и трудоемкую проблему.Большинство болтов заедают из-за коррозии в виде ржавчины. Ржавчина образуется при застегивании из-за тепла, влаги и старения. Чтобы освободить защелкивающийся болт, необходимо попытаться разорвать связь, образованную ржавчиной. Если связь не может быть нарушена, вам нужно будет удалить крепеж, не повреждая деталь, не подлежащую ремонту.

Step 1

Наденьте защитные очки.

Шаг 2

Поместите острие кернера в центр сломанного болта.Удерживая центральный пуансон прямо с болтом, посмотрите вниз с заднего конца пуансона в сторону болта. При необходимости отрегулируйте кернер, чтобы обеспечить точный центр сломанного болта. Когда у вас будет центр болта, ударьте молотком по тыльной стороне пуансона.

Step 3

Вставьте самое маленькое левое сверло, которое у вас есть под рукой, в патрон двигателя дрели.

Шаг 4

Поместите острие сверла в углубление, оставленное кернером, созданным на шаге два.

Шаг 5

Полностью пропустите сверло через сломанный болт. Держите скорость сверла низкой; чрезмерная скорость приведет к нагреванию и быстрому затуплению сверла.

Шаг 6

Замените маленькое сверло на сверло немного большего диаметра. Просверлите отверстие через сломанный болт.

Шаг 7

Проверьте установку съемника в отверстие, которое вы просверлили в сломанном болте. Повторяйте шаг шесть, пока кончик экстрактора не войдет в отверстие.

Шаг 8

Вставьте наконечник съемника в просверленное отверстие. Ударьте по задней части экстрактора, чтобы закрепить его в сломанном болте. Присоедините трещотку привода 3/8 к экстрактору. Поверните рукоятку храповика, чтобы вывернуть болт. Если болт не двигается, не прилагайте усилий к экстрактору. Снимите экстрактор и перейдите к шагу девять.

Шаг 9

Продолжайте увеличивать отверстие в сломанном болте левыми сверлами. Когда отверстие станет больше, повторите шаг восемь, чтобы попытаться удалить сломанный болт.Если болт отказывается вращаться вместе с экстрактором, продолжайте сверление, немного увеличивая размер каждый раз, когда полностью просверливаете сломанный болт. Осматривайте отверстие при каждом проходе. Посмотрите, чтобы резьба сломанного болта попала в просверленное отверстие. Когда нити станут видны, переходите к шагу десять.

Шаг 10

Вставьте метчик подходящего размера в тройник. Обильно нанесите слой жидкости для выпуска на кран и просверленное отверстие в сломанном болте.

Шаг 11

Вставьте метчик в просверленное отверстие.Поверните тройник по часовой стрелке, чтобы открыть кран.

Шаг 12

Снимайте кран через каждые 1/2 оборота, чтобы очистить кран. После каждой очистки наносите на кран дополнительную жидкость. Полностью пропустите кран через сломанный болт. Если резьба детали непригодна, перейдите к шагу тринадцатый.

Следуйте инструкциям на комплекте резьбовых вставок для замены поврежденной резьбы.

Ссылки

Наконечники

Часто, когда левостороннее сверло застревает в сломанном креплении, сломанная часть болта выходит из детали.

Вещи, которые вам понадобятся

Защита глаз
Кернер
Молоток
Электродвигатель сверла
Набор левых сверл
Набор для снятия болтов
Трещотка с трещоткой на 3/8
Тройник-ручка для метчика
Жидкость для вырубки
Комплект резьбовых вставок

Другие статьи

Комплект для извлечения сломанных болтов | Удалить сломанные болты

С нашими наборами вы находитесь в ПОЛНОМ УПРАВЛЕНИИ сверления сломанного болта ВСЕГДА . Не более:

НАДЕЖДА
УДАР
ЦЕНТРАЛЬНОЕ СВЕРЛЕНИЕ И ПЕРЕКРЕПЛЕННОЕ
ЛЕГКИЙ ВЫБОР
СЛОМАННОЕ СВЕРЛО ИЛИ МЕТЧИК В ВЫКЛЮЧЕННЫХ ОТВЕРСТИЯХ

И САМОЕ ВАЖНОЕ – НИКАКИХ БОЛЕЕ HELI-COILS , которые требуют большего сверления и нарезания резьбы с увеличенным размером.

Посмотрите демонстрационное видео выше, чтобы узнать больше о том, как работает этот инструмент!

Съемник сломанных болтов включает:

«С этим комплектом для извлечения сломанных болтов и аккумуляторной дрелью вы можете привлечь механический цех к решению этой проблемы.Нет перетащите проблему в механический цех “.
Каждому механику знакомо это ужасное чувство после того, как он слишком сильно повернул болт, и он сломался. Время, потраченное на то, чтобы вернуть ваше оборудование в рабочее состояние, теперь займет часы или дни, чтобы решить проблему сломанного болта.
Здесь на помощь приходит экстрактор сломанных болтов от Brokenbolt.com. Доказано, что время высверливания сломанного болта сокращается до минут, а не часов или дней. Без необходимости отправлять деталь на повторную обработку, сохраняя исходную резьбу.
Посмотрите, как работает этот инструмент для извлечения сломанных болтов (ссылка на небольшую демонстрацию комплекта)
Изобретатель этого инструмента, Чак Фулгам, рассказывает историю за историей о том, как этот инструмент помог многим владельцам оборудования быстро восстановиться после ремонта сломанного болта, сэкономив им сотни или тысячи долларов на счетах за ремонт и часах простоя.
Инструмент для снятия сломанного болта
Они используются военными США для многих транспортных средств, и сразу же увидели потенциал как экономии времени, так и потенциально опасных для жизни ситуаций в полевых условиях.Сломанные болты могут иметь катастрофические последствия в поле, если вам нужно двигаться. Чем быстрее будет выполнен ремонт, тем лучше.
