SORREX OY Вытяжные заклепки глухие со стандартным буртиком

  Главная страница → Вытяжные заклепки → Глухие

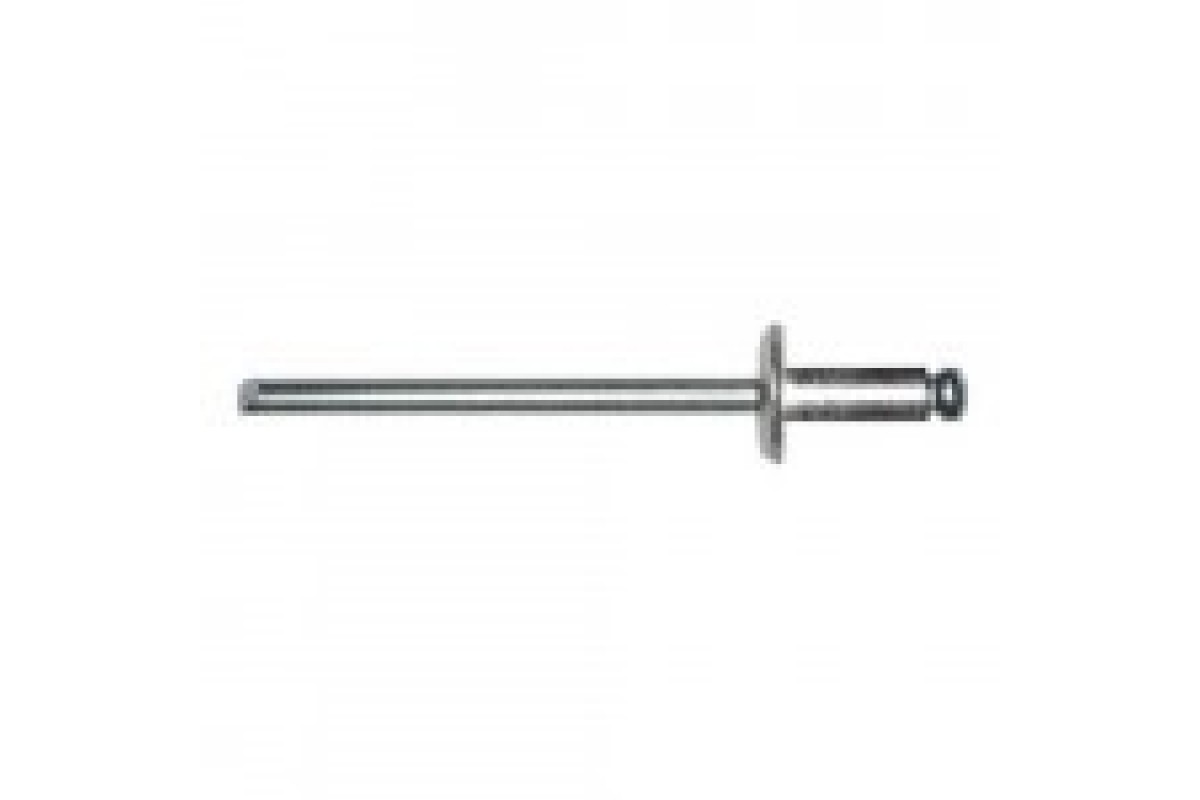

swf"> Заклепки вытяжные глухие со стандартным буртиком Sorrex OY
Размер
(d×L)
Толщина
соединяемых
материалов
Диаметр буртика Диаметр отверстия
3,2х8 2,0–3,5 6,0 3,3–3,4
3,2х9,5 3,5–5,0
3,2х10,5 5,0–6,5
3,2х12 6,5–8,0
3,2х14 8,0–10,0
3,2х16 9,0–11,0
4х8 0,5–3,5 8,0 4,1–4,2
4х9,5 3,5–4,5
4х11 4,5–6,5
4х12,5 6,5–8,0
4х14 8,0–9,5
4х16 9,5–11,5
4,8х8 1,0–3,0 9,5 4,9–5,0
4,8х9,5 3,0–4,5
4,8х11 4,5–6,0
4,8х12,5 6,0–7,5
4,8х14 7,5–9,0
4,8х16 9,0–11,0
4,8х18 11,0–13,0
4,8х21 13,0–16,0
4,8х25 16,0–20,0
6,4х10 2,0–4,0 12,7 6,5–6,6
6,4х12 2,0–5,0
6,4х14 4,0–6,0
6,4х16 6,0–8,0
6,4х18 8,0–11,0
6,4х20 9,0–13,0
6,4х22 11,0–15,0
6,4х25 13,0–16,0


Вытяжная заклепка - характерстики метиза, его разновидности и применение + Видео

На сегодняшний день для скрепления двух и более склепываемых материалов широко применяется вытяжная заклепка.

Довольно быстро заклепки вытяжные заменили клепанные - благодаря простоте монтажа при наличии специального заклепочного инструмента (пневмозаклепочника). Они нашли широкое применение в строительстве, судостроении и судоремонте, машиностроении, при создании средств безопасности и жизнеобеспечения, в авиастроении, в текстильной промышленности и т. д. Они обеспечивают достаточно прочное соединение, однако, для креплений, требующих сверх прочное соединение, применяют заклепки резьбовые. О том, как классифицировать виды таких креплений, как подобрать материал и как пользоваться, рассказано ниже.

1 Материалы для изготовления

Заклепки вытяжные изготавливаются из широкого спектра материалов. Это позволяет применять такой крепеж практически на всех видах работ. Кроме того, сама вытяжная заклепка может быть окрашена в тот или иной цвет. Цветные метизы широко применяются в легкой промышленности (текстильной), где требуется подбор по цвету.

Выбор материала заклепок зависит от материала скрепляемых деталей и окружающей среды, в которой будет находиться крепление.

Материалы изготовления заклепок могут быть следующие:

  1. Алюминий. Возможен чистый металл и его варианты: анодированный, лакированный.
  2. Оцинкованная сталь.
  3. Нержавеющие стали. А2 - устойчива к ржавлению, А4 - устойчива к коррозии и кислотной среде (нашла широкое применение в химической промышленности). Или импортные аналоги, например, DIN 7337. Нержавейка является одним из самых распространенных и прочных материалов.
  4. Медь.
  5. Медно-никелевый сплав (монель). Содержит 70 % никеля, 30 % меди.

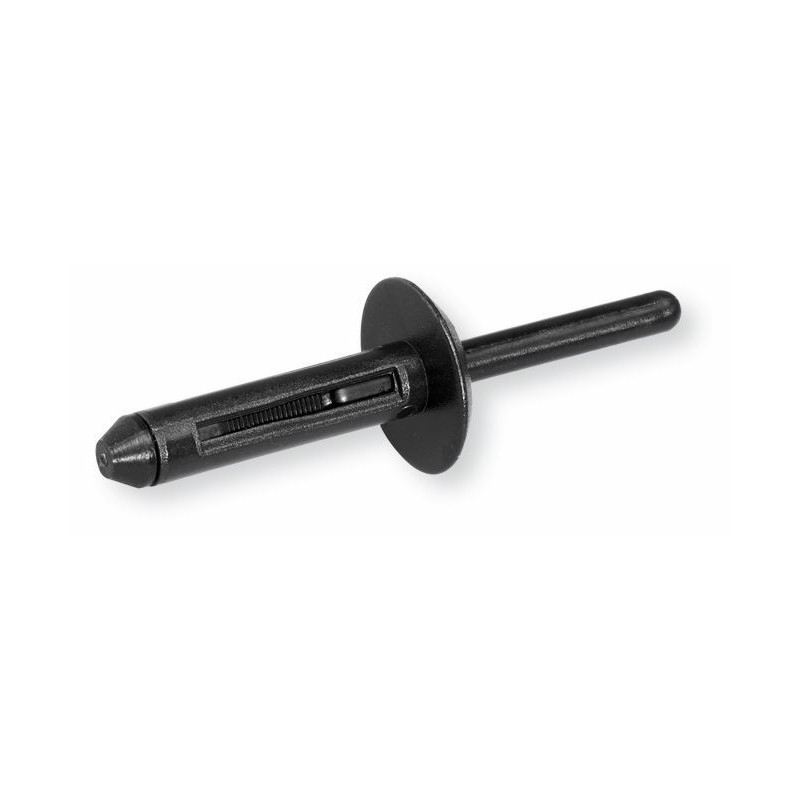

  6. Поламид. Относительно непрочный материал, он нашел применение при производстве одежды и различной текстильной продукции.

Все материалы, из которых изготавливают крепежные элементы, регламентируются ГОСТ.

Крепежные элементы

При подборе материала крайне необходимо осуществлять тщательный подбор материалов метизов со скрепляемыми материалами - из-за того, что крепление может быть разрушено. Разрушение креплений происходит из-за образования гальванической пары метиз - деталь.

При влажной окружающей среде или намокании по гальванической паре начинает протекать ток, который и разрушает крепление.

Например, при контакте алюминия и стали происходит очень быстрое окисление алюминия и, как следствие, разрушения. Поэтому для крепления стальных деталей лучше применять заклепки нержавеющие А2, А4 или DIN 7337. Заклепки стальные рекомендуются к использованию наиболее часто, поскольку имеют очень высокую прочность. А вот заклепка стальоцинкованная встречается реже. Причина - цинковое покрытие довольно быстро истирается, особенно, если один из закрепленных элементов - подвижный. Заклепка медная и из сплавов меди - наиболее универсальный метиз. Медь конфликтует только с алюминием, а крепежи с другими металлами безопасно делать. Главными недостатками меди является высокая цена и некрасивый цвет после окисления (через некоторое время после осуществления крепежа может появиться налет зеленого цвета - окислившаяся медь), хотя это не влияет на прочность соединения. Поламид - самый универсальный материал.

Такая заклепка позволит соединить все, что угодно, но особой прочностью это соединение похвастаться не может.

При заказе заклепок очень важно в спецификациях указывать материал, и делать это подробно, если имеется несколько типов сплава (например, когда заказывают алюминиевую заклепку, указывают сплав AlMg2,5, или AlMg3,5).

2 Устройство и конструктивные особенности

Вытяжные метизы состоят из тела и стержня. Телом обычно называют корпус, гильзу, втулку или цилиндр. Именно тело является крепежным элементом, который выполняет несущую функцию. Тело состоит из головки (бортика) и плоского пустотелого цилиндра. У герметичных метизов конец цилиндра запаян наглухо. По типу головки (бортика) метизы разделяются на метизы с высоким бортиком, с широким бортиком и потайным бортиком. Широкий бортик, как и высокий, обеспечивают осуществление прочного клепанного крепления.

Такие крепления видны со стороны и образуют «выпуклости» на поверхности детали. Потайной бортик обеспечивает почти гладкую поверхность в месте крепления, однако, он менее надежен. Потайной бортик имеет ровную плоскую поверхность и толщину около 1 мм, в этом случае основная массивная часть головки вставляется в крепежное отверстие.

Цилиндр заклепки может быть разной длины и толщины. Именно по наружному диаметру цилиндра указывается диаметр метизов в наименовании при заказе. Размеры цилиндра являются наиболее важными среди всех прочих размеров метизов. Именно размеры цилиндра являются решающими при выборе заклепок. Суть крепления сводится к тому, что крепежный элемент должен обеспечивать подвижное/неподвижное соединение нескольких деталей или элементов. Длина цилиндра рассчитывается по формуле: толщина склепываемого материала1+ толщина склепываемого материала2 + толщина расклепки (указывается изготовителем) + 0,5-1 мм (для подвижного соединения). Диаметр цилиндра берут равным требуемому диаметру отверстий под крепеж (обычно отверстие больше на 0,1-0,2 мм - для свободной установки в него метиза).

Размеры цилиндра указываются двумя числами, разделенными знаком «х», где первая - наружный диаметр, вторая - длина.

Например, заклепка алюминиевая AlMg2.5 4х10. Это означает, что здесь указан тип сплава, цифра 4 - это указатель наружного диаметра в мм, 10 - длины в мм.

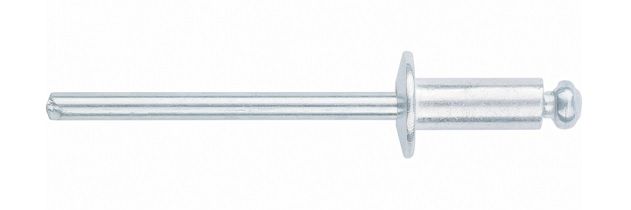

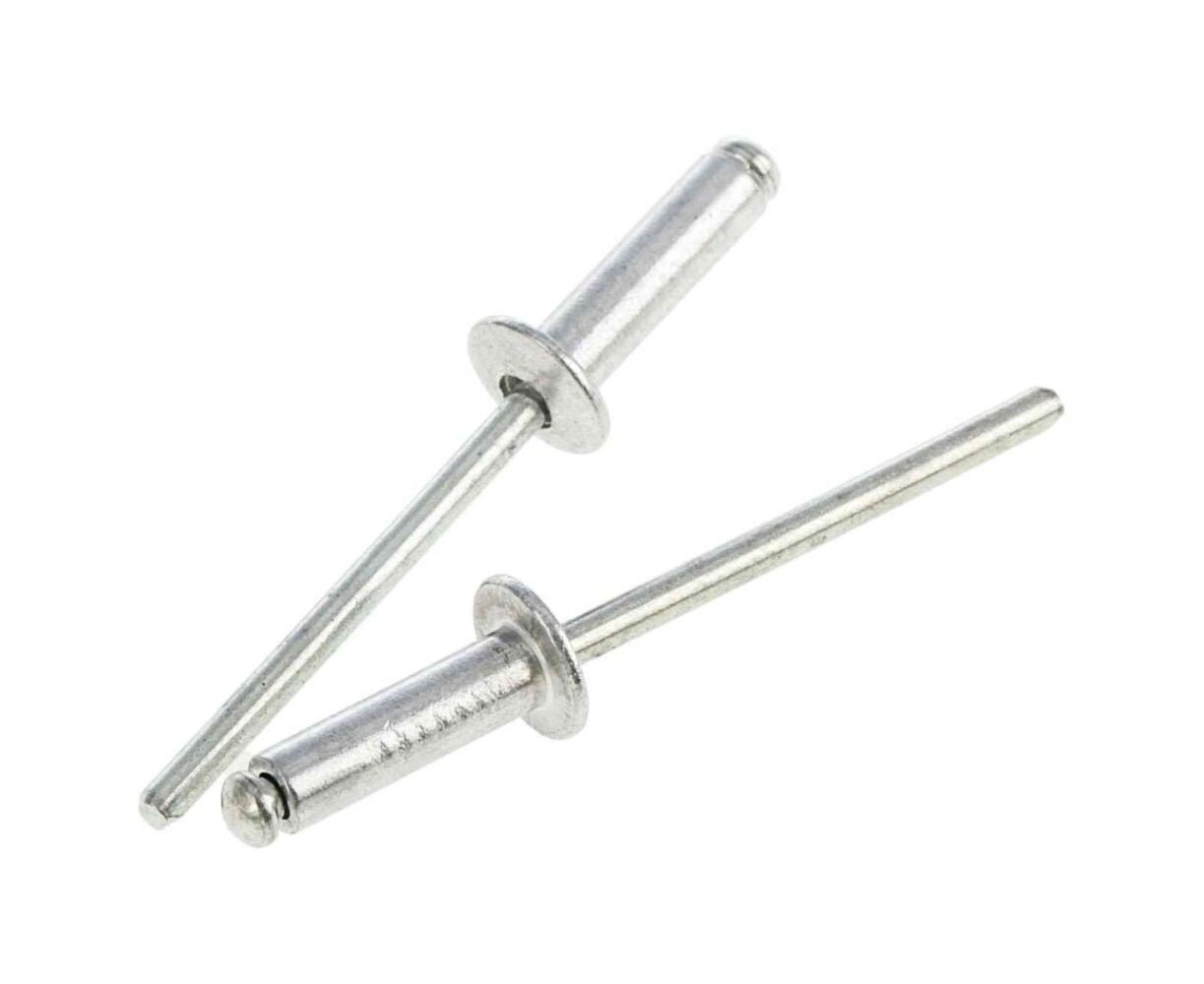

Алюминиевая заклепка AlMg2.5

Стержень. Осуществляет функцию расклепки. Обычно изготовлен из стали, которая значительно прочнее тела. На конце стержня имеется головка, которая осуществляет расклепку вставляемого конца. При монтаже стержень вытягивается специальным инструментом (пневмозаклепочник) или, если креплений немного (1-3), можно использовать и обычные пассатижи. Однако, в последнем случае придется приложить приличную физическую силу.

Главным достоинством конструкции вытяжных заклепок является то, что они допускают односторонний монтаж (требуется доступ к креплению только с одной стороны), действуя наподобие анкеров.

Более прочная заклепка - резьбовая - отличается от вытяжной наличием внутри цилиндра резьбы.

Цилиндр крепежного элемента с резьбой имеет вкрученный стержень, который не вытаскивается с силой, а выкручивается. Для усиления соединения внутрь вкручивается винт или болт. Таким образом, получается условно «закрытая» крепежная деталь. Иногда ее называют заклепка вытяжная глухая.

После того, когда определены размеры и материал для заклепок, а также тип бортика, следует определиться с их видом.

3 Какие бывают вытяжные заклепки

В зависимости от того, какими характеристиками должны обладать крепления, подбирается тип крепежа. На данный момент промышленностью выпускаются следующие виды метизов:

  1. Комбинированные. Используются для обеспечения неразъемных соединений деталей из твердых и особо твердых материалов, а также для тонколистовых материалов. Комбинированная заклепка является одной из наиболее распространенных при монтажных работах.
    Она обеспечивает прочное крепление, которое способно выдержать большие нагрузки.
  2. Герметичная вытяжная заклепка. Герметичные метизы - узкоспециализированный крепеж, который наиболее часто используют в судостроении. Конструктивной особенностью такого крепежа является запаянный конец со стержнем. Наиболее часто такие метизы делают из меди, однако, для ряда гражданских судов и лодок могут применяться и алюминиевые, а для креплений на промпроизводствах - и из нержавейки.
  3. Многозажимные. В отличие от остальных типов, они имеют несколько (от 2 до 5) расклепочных участков. Такие метизы применяются для крепления 3 и более элементов конструкции для подвижного соединения. Между каждыми 2 элементами будет находиться расклепанный участок. Их можно монтировать, используя специальный инструмент (например, пистолет для вытяжных заклепок).
  4. Стоит также выделить усиленные вытяжные метизы. Это та же вытяжная, только ее цилиндр имеет более толстые стенки. Наиболее часто встречается алюминиевая усиленная заклепка.

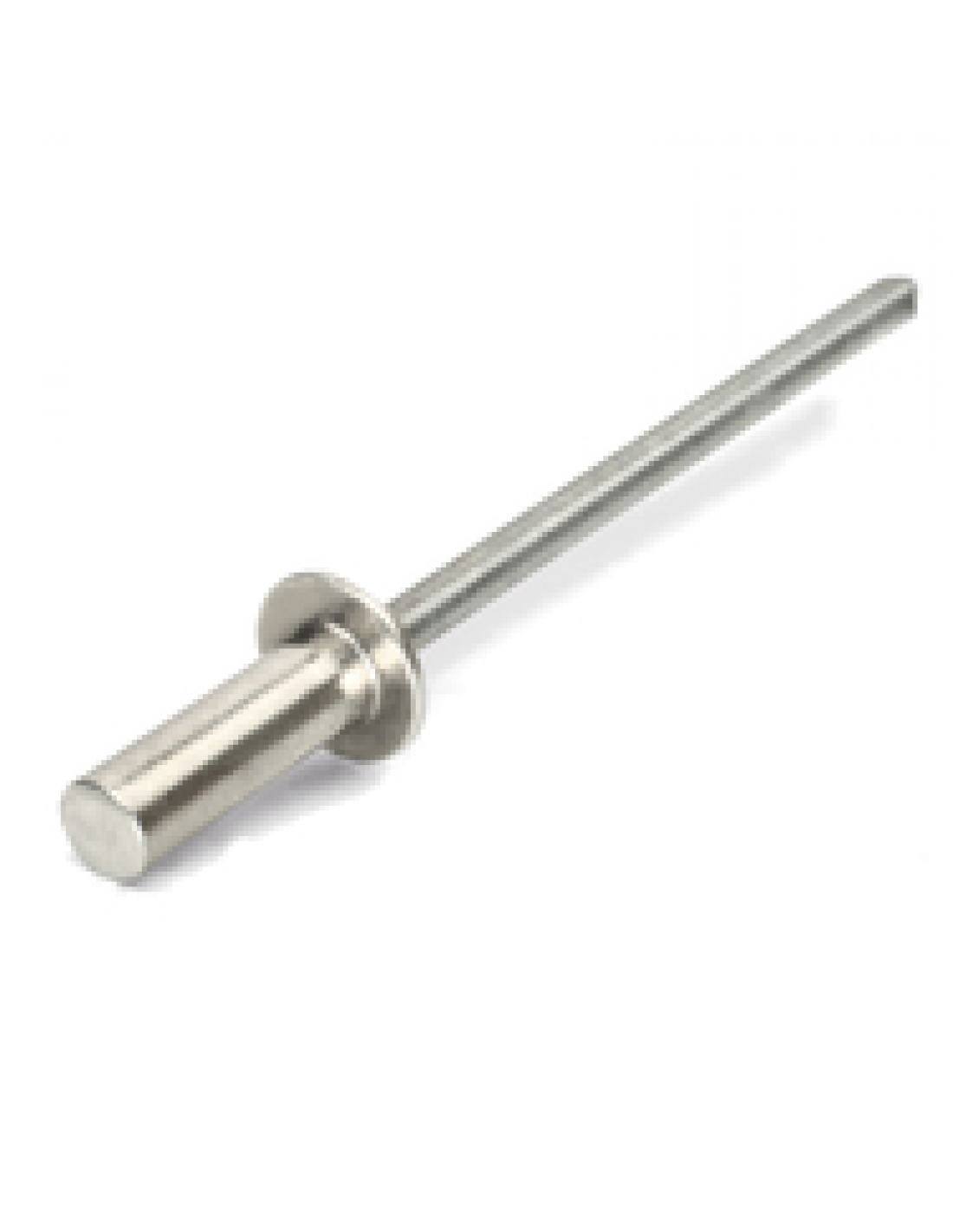

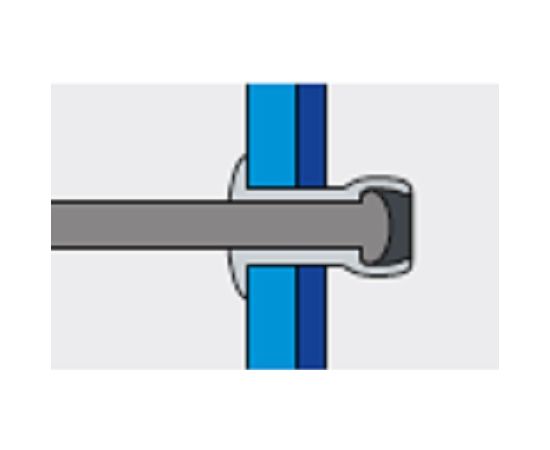

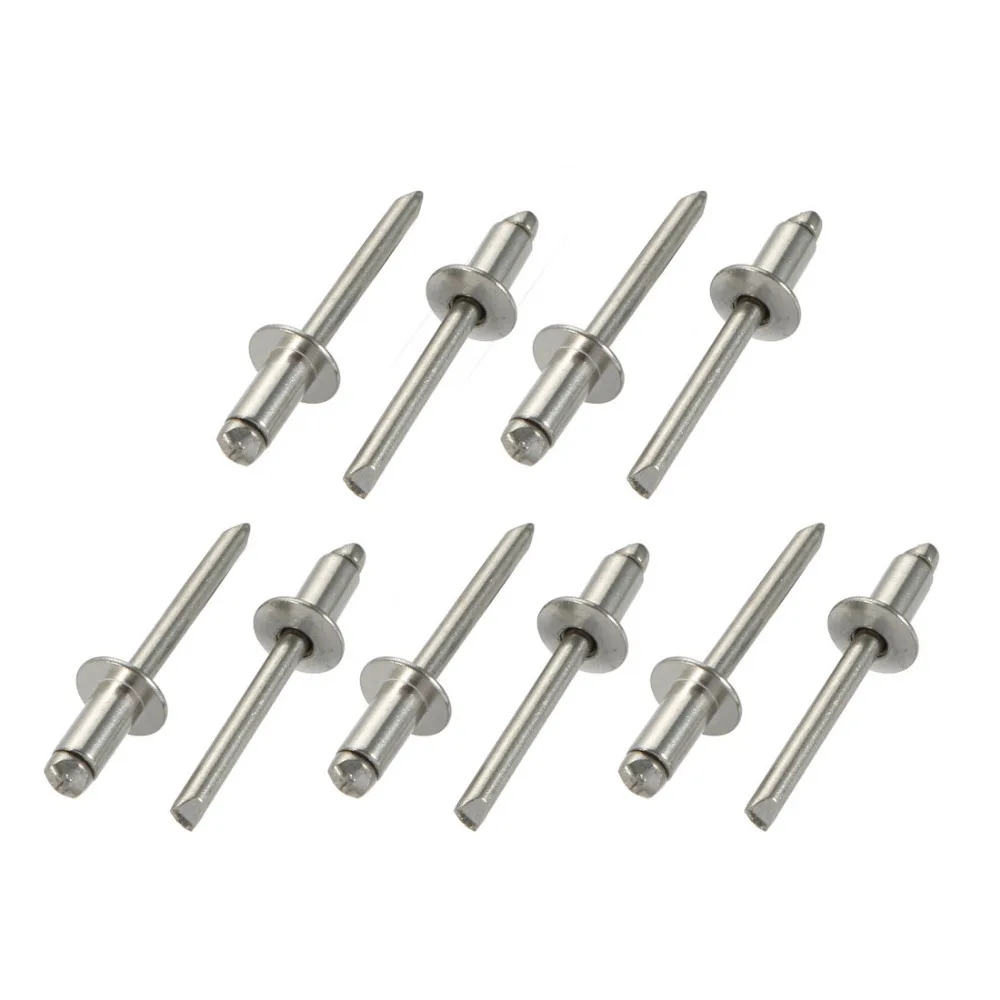

Герметичный метиз для судостроения

Существует еще множество видов крепежа, которые отличаются по длине и форме стержня, однако, заострять внимания на них не будем, потому что их можно отнести к одной из перечисленных категорий.

4 Монтаж вытяжных заклепок

Обычно при виде вытяжных заклепок вопрос, как использовать такие крепежные элементы, не стоит - конструкция крепежа проста и понятна.

Использование вытяжных заклепок

При монтаже важно иметь специальный заклепочный инструмент, который существенно упрощает и ускоряет процесс крепления. Сегодня такие инструменты выпускаются в достаточно больших количествах и моделях: пневмозаклепочники, механические заклепочники. Или можно приобрести электрический заклепочник. На худой конец, при отсутствии инструмента, можно использовать пассатижи.

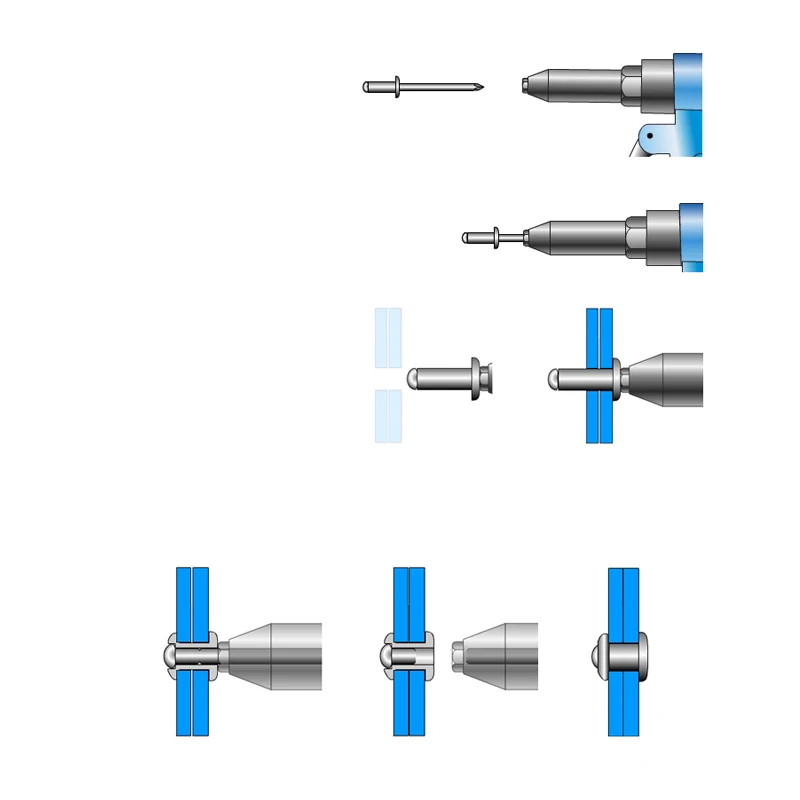

Процесс монтажа происходит следующим образом. Дрелью просверливается отверстие в точке крепления, диаметр которого равен (на 0,1 мм меньше) диаметру крепежного элемента. Глубина отверстия должна быть равна длине цилиндра минус длина расклепочного участка. В отверстие стержнем к себе вставляется крепежный элемент, а затем заклепочным инструментом вытягивается стержень. После чего элементы скреплены.

Как видно, крепить детали такими метизами быстро и просто!

Avis et Test - вытяжные заклепки глухие

Offres spéciales sur les вытяжные заклепки глухие on aliexpress

Quel que soit l’objet de votre désir, la plateforme d’AliExpress est une véritable mine d’or. Une envie de вытяжные заклепки глухие? N’allez pas plus loin! Nous proposons des milliers de produits dans toutes les catégories de vente, afin de satisfaire toutes vos envies. Des grandes marques aux vendeurs plus originaux, du luxe à l’entrée de gamme, vous trouverez TOUT sur AliExpress, avec un service de livraison rapide et fiable, des modes de paiement sûrs et pratiques, quel que soit le montant et la quantité de votre commande.

Sans oublier les économies dont vous pouvez bénéficier grâce aux prix les plus bas du marché et à des remises sensationnelles. Votre вытяжные заклепки глухие va faire envie à tous vos proches, croyez-nous!"

AliExpress compare pour vous les différents fournisseurs et toutes les marques en vous informant des prix et des promotions en vigueur. Notre site regroupe également des commentaires de véritables clients, chaque produit étant noté selon plusieurs critères commerciaux. Tous les éléments sont réunis pour vous aider à prendre la meilleure décision, en fonction de vos besoins et de vos envies. Il vous suffit de suivre les conseils des millions de clients satisfaits par nos services."

Alors n’attendez plus, offrez-vous votre/vos вытяжные заклепки глухие! Qualité et petits prix garantis, il ne vous reste plus qu’à valider votre panier et à cliquer sur «Acheter maintenant». C’est simple comme bonjour. Et parce que nous adorons vous faire plaisir, nous avons même prévu des coupons pour rendre votre achat encore plus avantageux. Pensez à les récupérer pour obtenir ce(s) вытяжные заклепки глухие à un prix imbattable."

Chez AliExpress, rien ne nous rend plus fier que la lecture des retours positifs de notre chère clientèle, c’est pourquoi nous nous engageons à leur offrir le meilleur.

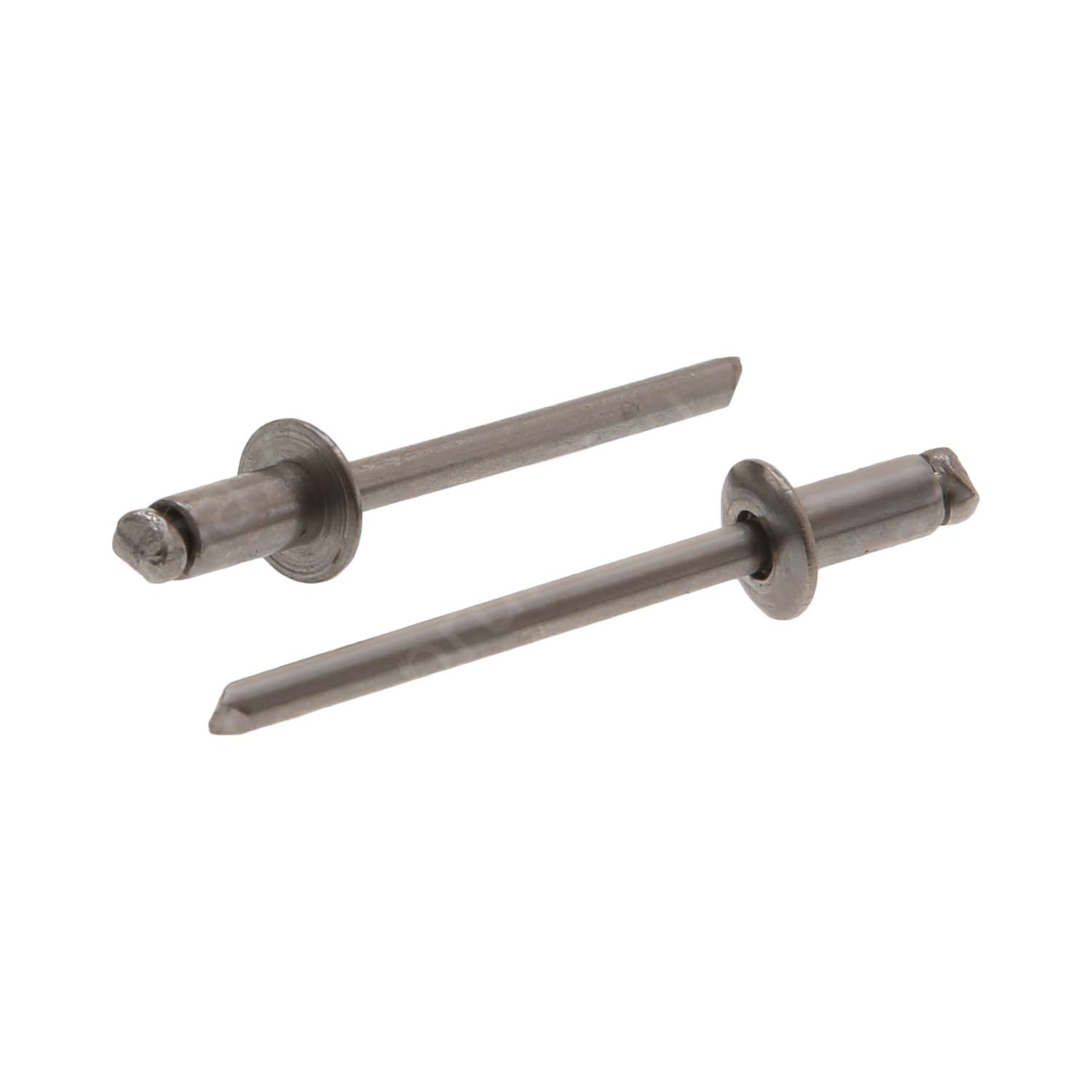

ПромМетиз +7 (812) 385-76-07 Глухая нержавеющая стальная вытяжная (тяговая) заклёпка с плоским буртиком

Описание: глухая нержавеющая стальная вытяжная (тяговая) заклёпка имеет плоский стандартный буртик A2/A2 (A2/A2 - нержавеющая сталь/нержавеющая сталь).

Глухие вытяжные заклепки с плоским стандартным буртиком A2/A2 изготавливаются из нержавеющей стали:

  • Стержень: нержавеющая сталь
  • Тело: нержавеющая сталь

Толщина соединяемых материалов и диаметр отверстия под заклёпку в мм

Размер

Толщина соединяемых материалов

Диаметр бортика

Диаметр отверстия

3.2 x 8

2.0 ~ 3. 5

6.0

3.3+0.1

3.2 x 9.5

3.5 ~ 5.0

3.2 x 10.5

5.0 ~ 6.5

3.2 x 12

6.5 ~ 8.0

3.2 x 14

8.0 ~ 10.0

3.2 x 16

9.0 ~ 11.0









4.0 x 8

2.5 ~ 3.5

8.0

4.1+0.1

4.0 x 9.5

3.5 ~ 4.5

4.0 x 11

4.5 ~ 6.5

4.0 x 12.5

6.5 ~ 8.0

4.0 x 14

8.0 ~ 9.5

4.0 x 16

9. 5 ~ 11.5









4.8 x 8

1.0 ~ 3.0

9.5

4.9+0.1

4.8 x 9.5

3.0 ~ 4.5

4.8 x 11

4.5 ~ 6.0

4.8 x 12.5

6.0 ~ 7.5

4.8 x 14

7.5 ~ 9.0

4.8 x 16

9.0 ~ 11.0

4.8 x 18

11.0 ~ 13.0

4.8 x 21

13.0 ~ 16.0

4.8 x 25

16.0 ~ 20.0









6.4 x 12.5

4.0 ~ 6.0

13.0

6. 5+0.1

6.4 x 14

6.0 ~ 8.0

6.4 x 16

8.0 ~ 11.0

6.4 x 18

9.0 ~ 13.0

6.4 x 19

10.0 ~ 14.0

6.4 x 20

11.0 ~ 15.0

6.4 x 22

13.0 ~ 16.0

6.4 x 24

14.0 ~ 18.0

6.4 x 25

15.0 ~ 19.0

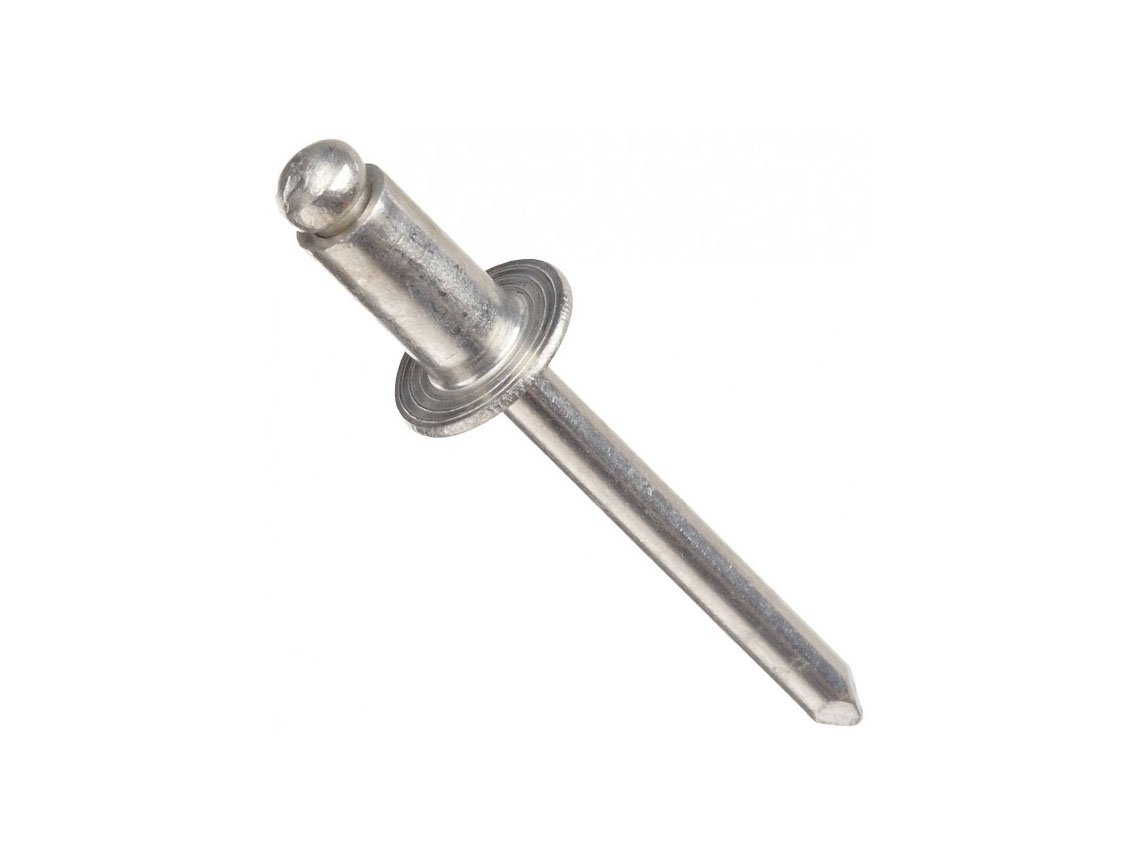

Заклёпка Вытяжная (Тяговая) Глухая Алюминиевая С Плоским Буртиком Al/Al

Описание: Заклёпка вытяжная (тяговая) глухая алюминиевая с плоским стандартным буртиком AL/AL - алюминий/ алюминий.

Материалы:

  • Тело: алюминий.
  • Стержень: алюминий.
Толщина соединяемых материалов и диаметр отверстия под вытяжную заклёпку в мм
РазмерТолщина соединяемых материаловДиаметр бортикаДиаметр отверстия
3. 2 x 82.0 ~ 3.56.03.3+0.1
3.2 x 9.53.5 ~ 5.0
3.2 x 10.55.0 ~ 6.5
3.2 x 126.5 ~ 8.0
3.2 x 148.0 ~ 10.0
3.2 x 169.0 ~ 11.0

4.0 x 82.5 ~ 3.58.04.1+0.1
4.0 x 9.53.5 ~ 4.5
4.0 x 114.5 ~ 6.5
4.0 x 12.56.5 ~ 8.0
4.0 x 148.0 ~ 9.5
4.0 x 169.5 ~ 11.5

4.8 x 81.0 ~ 3.09.54.9+0.1
4.8 x 9.53.0 ~ 4.5
4.8 x 114.5 ~ 6.0
4.8 x 12.56.0 ~ 7.5
4.8 x 147. 5 ~ 9.0
4.8 x 169.0 ~ 11.0
4.8 x 1811.0 ~ 13.0
4.8 x 2113.0 ~ 16.0
4.8 x 2516.0 ~ 20.0

6.4 x 12.54.0 ~ 6.013.06.5+0.1
6.4 x 146.0 ~ 8.0
6.4 x 168.0 ~ 11.0
6.4 x 189.0 ~ 13.0
6.4 x 1910.0 ~ 14.0
6.4 x 2011.0 ~ 15.0
6.4 x 2213.0 ~ 16.0
6.4 x 2414.0 ~ 18.0
6.4 x 2515.0 ~ 19.0

Вы можете заказать и купить вытяжные заклёпки, крепёж, метизы, крепёжные изделия оптом по низким ценам в компании СФЕРА НН.

Гермес Групп :: Гаечная заклепка | Резьбовая заклепка | Вытяжная заклепка | Заклепка с внутренней резьбой | Заклепка резьбовая | Заклепка гаечная | Заклепка вытяжная | Заклепки "BRALO", "SARIV" | Заклепка вытяжная нержавеющая | Заклепка вытяжная комбинированная | Заклепка глухая, закрытая

png" align="center">

Вытяжные заклепки

Гаечные заклепки

профессиональный инструмент и крепеж

Вытяжные (тяговые) заклепки -Blind rivet (англ.) - крепежный элемент  для соединения двух (или более) поверхностей. В процессе клепки образуется прочное, безопасное соединение.

Гаечные (резьбовые) заклепки -  Blind rivet nuts (англ. ) - служат  для укрепления элемента с гаечной резьбой на тонкостенных и полых телах (профили, трубы и т.п.).

Расклепывание осуществляется только с одной стороны. Внутренняя резьба гаечной заклепки позволяет использовать резьбовой крепеж для крепления частей конструкции.



МАТЕРИАЛ ВЫТЯЖНОЙ ЗАКЛЕПКИ   От выбора металла вытяжной заклепки зависит прочность соединения и правильная деформации корпуса заклепки, коррозионная стойкость и срок службы. Для исключения гальванической коррозии, материал корпуса вытяжной заклепки должен соответствовать материалам соединяемых частей, иначе образуется гальванический заряд, приводящий к уменьшению прочности соединения и к разрушению. По этому надо всегда учитывать, что при разрушении конструкции, потери могут в разы превосходит расходы по применению более качественной и дорогой заклепки.

Комбинация материалов вытяжных заклепок

Корпус вытяжной заклепки

Алюминий

Алюминий

Алюминий

Сталь

Нержавеющая сталь

Медь

Медь

Стержень вытяжной заклепки

  Сталь

  Алюминий

  Нержавеющая сталь

  Сталь

  Нержавеющая сталь

  Сталь

 Бронза



Заклепка вытяжная - клемма заземления





Большой ассортимент вытяжных заклепок, резьбовых заклепок европейского качества на складе.

Заклепки Bralo - Брало, Sariv  - Сарив, MMA, POP, GTO Titgemeyer, , SACTO - Сакто,  ORNIT - Орнит, Specialinsert и других производителей.





Каталог BRALO заклепки вытяжные, резьбовые



Каталог BRALO заклепочники

Материалы гаечных заклепок



Сталь оцинкованная

Алюминий

Нержавеющая сталь



Установка гаечной заклепки -  видео (430 кБ)



Заклепочники для  вытяжных, гаечных (резьбовых) заклепок.

Сверла по металлу HSS.

Приварной крепеж

для конденсаторной сварки.

Гайки клетевые, кузовные

Запрессовочный крепеж

Крепеж алюминиевый, латунный, медный

Крепеж нержавеющий



Заклепка. Вытяжная заклепка. Потайная заклепка. Глухая заклепка.

При выборе вытяжных заклепок необходимо обратить особое внимание на характеристики усилий на срез, усилия на разрыв и на взаимное влияние материала заклепки и материалов, которые заклепка будет соединять. Чтобы соединение было прочным и долговечным, важно, чтобы материалы были однотипные и не образовывали гальваническую пару. Используются заклепки в случаях крепления облицовочных материалов; необходимости неразъемного соединения тонколистовых металлов; монтажа оконных примыканий.

Материал заклепки / материал стержня

Алюминий / Сталь

Алюминий / Нержавеющая сталь

Нержавеющая сталь / Нержавеющая сталь

Алюминий / Алюминий

Сталь / Сталь

Медь / Сталь

Медь / Бронза

Исполнение

стандартный буртик

широкий буртик

потайной буртик

Каталог заклепок и инструмента Bralo в pdf (0. 9 Мб)

В описаниях вытяжных заклепок на первом месте указывается материал тела заклепки, после вытяжки стержня, тело заклепки остается в соединении и играет несущую роль. Вторым средством в обозначении является стержень заклепки. Стержень никак не влияет на прочность, информация о нем важна лишь в вопросе о коррозии.

Кроме характеристик устойчивости к коррозии собственно материала заклепки, нужен учет совместимости материалов. Для крепления алюминиевых деталей конструкции стоит использовать заклепки из алюминия со стержнем из нержавеющей стали.Оцинкованная заклепка из стали нужна в случае необходимости крепления элементов конструкции. Для крепления конструкций из нержавеющей стали использовать заклепка из нержавеющей стали. Монтаж откосов из оцинкованной стали требует применения окрашенной оцинкованной заклепки.

Вся реализуемая продукция имеет сертификаты соответсвия, по качественным показателям метизная продукция соответствует требованиям зарубежных стандартов DIN, ISO и отечественным стандартам ГОСТ.


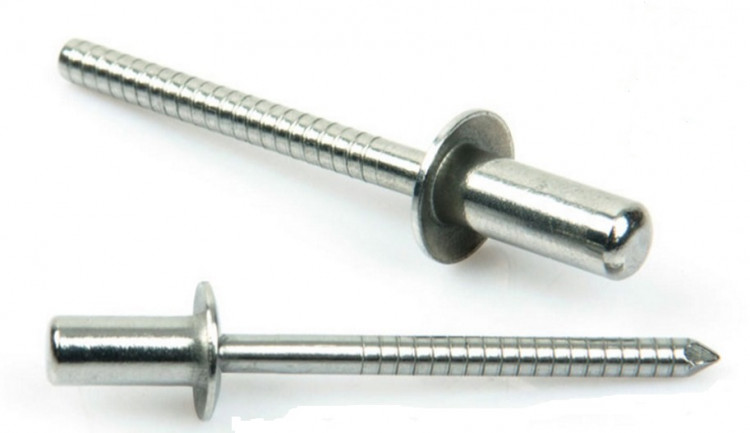

Заклёпка глухая

Крепёж оптом / Заклёпки / Заклёпка глухая вытяжная сталь / сталь, продажа по оптовым ценам

Заклёпка глухая вытяжная сталь / ST / ST со стандартным буртиком.Вытяжные глухие заклёпки используются для создания воздухо- и водонепроницаемых неразъемных соединений тонколистовых материалов. При установке заклёпок с помощью заклёпочника доступ только с одной стороны материала.

Материалы:

  • Тело: сталь ST.
  • Стержень: сталь ST.
Толщина соединяемых материалов и диаметр отверстия под вытяжную глухую заклёпку в мм
Размер Толщина соединяемых материалов Диаметр бортика Диаметр отверстия
3.2 x 8 2,0 - 3,5 6,0 3,3 +0,1
3,2 x 9,5 3,5 - 5,0
3,2 х 10,5 5,0 - 6,5
3,2 x 12 6,5 - 8,0
3,2 x 14 8,0 - 10,0
3,2 x 16 9,0 - 11,0
4,0 x 8 0. 5 - 3,5 8,0 4,1 +0,1
4,0 x 9,5 3,5 - 4,5
4,0 x 11 4,5 - 6,5
4,0 x 12,5 6,5 - 8,0
4,0 x 14 8,0 - 9,5
4,0 x 16 9,5 - 11,5
4,8 x 8 1,0 - 3,0 9.5 4,9 +0,1
4,8 x 9,5 3,0 - 4,5
4,8 x 11 4,5 - 6,0
4,8 x 12,5 6,0 - 7,5
4,8 x 14 7,5 - 9,0
4,8 x 16 9,0 - 11,0
4,8 x 18 11,0 - 13,0
4,8 x 21 13,0 - 16,0
4,8 x 25 16.0 - 20,0

Вы можете заказать и купить вытяжные глухие заклёпки оптом по договорным ценам.

Заклёпка вытяжная глухая стандартный буртик Al / St ISO 15973

Материалы:

  • Тело: алюминий Al
  • Стержень: сталь St

Размеры глухих комбинированных вытяжных заклёпок - алюминий / сталь

Размер

г

дк

К

R

d1

L1

Усилие на
разрыв N

Усилие на
срез N

3. 2

3,2 +0,08 -0,10

6,0 ± 0,3

1,4 +0,3 -0,2

0,5

1,70

27

1245

1070

4,0

4.0 +0,08 -0,10

8,0 ± 0,3

1,7 ± 0,3

0,5

2,18

27

2240

1710

4,8

4,8 +0,08 -0.10

9,5 ± 0,3

2,0 ± 0,3

0,6

2,63

27

3070

2230

6,4

6,4 +0,08 -0,15

12. 7 ± 0,35

2,5 ± 0,35

0,6

3,70

27

5000

3950

Толщина соединяемых материалов и диаметр отверстия под комбинированную вытяжную заклёпку (мм)

Размер

Толщина соединяемых материалов

Диаметр бортика

Диаметр отверстия

3.2 х 8

2,0 - 3,5

6,0

3,3 +0,1

3,2 x 9,5

3,5 - 5,0

3,2 x 10,5

5,0 - 6,5

3,2 х 12

6,5 - 8,0

3. 2 х 14

8,0 - 10,0

3,2 х 16

9,0 - 11,0

4,0 х 8

0,5 - 3,5

8,0

4.1 +0,1

4,0 x 9,5

3,5 - 4,5

4,0 х 11

4,5 - 6,5

4,0 x 12,5

6,5 - 8,0

4,0 х 14

8,0 - 9,5

4.0 х 16

9,5 - 11,5

4,8 x 8

1,0 - 3,0

9,5

4,9 +0,1

4. 8 х 9,5

3,0 - 4,5

4,8 x 11

4,5 - 6,0

4,8 x 12,5

6,0 - 7,5

4,8 x 14

7,5 - 9,0

4,8 x 16

9,0 - 11,0

4.8 х 18

11,0 - 13,0

4,8 х 21

13,0 - 16,0

4,8 x 25

16,0 - 20,0

6.4 х 12,5

4,0 - 6,0

13,0

6,5 +0,1

6,4 х 14

6,0 - 8,0

6,4 х 16

8,0 - 11,0

6,4 х 18

9,0 - 13,0

6. 4 х 19

10,0 - 14,0

6,4 х 20

11,0 - 15,0

6,4 х 22

13,0 - 16,0

6,4 х 24

14,0 - 18,0

6,4 х 25

15,0 - 19.0

Вытяжная заклепка - характерстики метиза, его разновидности и применение + Видео

На сегодняшний день для скрепления двух и более склепываемых материалов широко вытяжная заклепка. Довольно быстро заклепки вытяжные заменили клепочники - благодаря простоте монтажа при наличии специального заклепочного инструмента (пневмозаклепочника). Они нашли широкое применение в строительстве, судостроении и судоремонте, машиностроении, при создании средств безопасности и жизнеобеспечения, в авиастроении, в текстильной промышленности и т. д. Они устанавливают достаточно прочное соединение, однако, для креплений, требующие сверх прочное соединение, применяют заклепки резьбовые. О том, как классифицировать виды таких креплений, как подобрать материал и как пользоваться, рассказано ниже.

1 Материалы для изготовления

Заклепки вытяжные изготавливаются из широкого спектра материалов. Это позволяет применять такой крепеж практически на всех отлично работ. Кроме того, сама вытяжная заклепка может быть окрашена в тот или иной цвет.Цветные метизы широко применяются в легкой промышленности (текстильной), где требуется подбор по цвету.

Выбор материала заклепок зависит от материала скрепляемых деталей и окружающей среды, в которой будет находиться крепление. Материалы изготовления заклепок могут быть следующие:

  1. Алюминий. Возможен чистый металл и его варианты: анодированный, лакированный.
  2. Оцинкованная сталь.
  3. Нержавеющие стали. А2 - устойчива к ржавлению, А4 - устойчива к коррозии и кислотной среде (нашла широкое применение в химической промышленности). Или альтернативные аналоги, например, DIN 7337. Нержавейка является одним из самых распространенных и прочных материалов.
  4. Медь.
  5. Медно-никелевый сплав (монель). Содержит 70% никеля, 30% меди.
  6. Поламид. Относительно непрочный материал, он нашел применение при производстве одежды и различной текстильной продукции.

Все материалы, из которых изготавливают крепежные элементы, регламентируются ГОСТ.

Крепежные элементы

При подборе материала необходимо осуществлять тщательный подбор материалов метизов со скрепляемыми материалами - из-за того, что крепление может быть разрушено.Разрушение креплений происходит из-за образования гальванической пары метиз - деталь. При влажной среде или намокании по гальванической паре начинает протекать ток, который и разрушает крепление.

Например, при контакте алюминия и стали происходит очень быстрое окисление алюминия и, как следствие, разрушения. Поэтому для крепления стальных деталей лучше использовать заклепки нержавеющие А2, А4 или DIN 7337. Заклепки рекомендуются к использованию наиболее часто, поскольку имеют очень высокую прочность.А вот заклепка стальоцинкованная реже. Причина - цинковое покрытие довольно быстро истирается, особенно, если один из закрепленных элементов - подвижный. Заклепка медная и из сплавов меди - наиболее универсальный метиз. Медь конфликтует только с алюминием, а крепежи с другими металлами безопасно делать. Главными недостатками меди является высокая цена и некрасивый цвет после окисления (через некоторое время после осуществления крепежа может появиться налет зеленого цвета - окислившаяся медь), хотя это не влияет на прочность соединения.Поламид - самый универсальный материал. Такая заклепка позволит соединить все, что угодно, но особой прочностью это соединение похвастаться не может.

При заказе алюминиевую заклепку очень важно в спецификациях указывать материал, и делать это подробно, если имеется несколько типов (например, когда заказывают алюминиевую заклепку, указывают сплав AlMg2,5, или AlMg3,5).

2 Устройство и конструктивные особенности

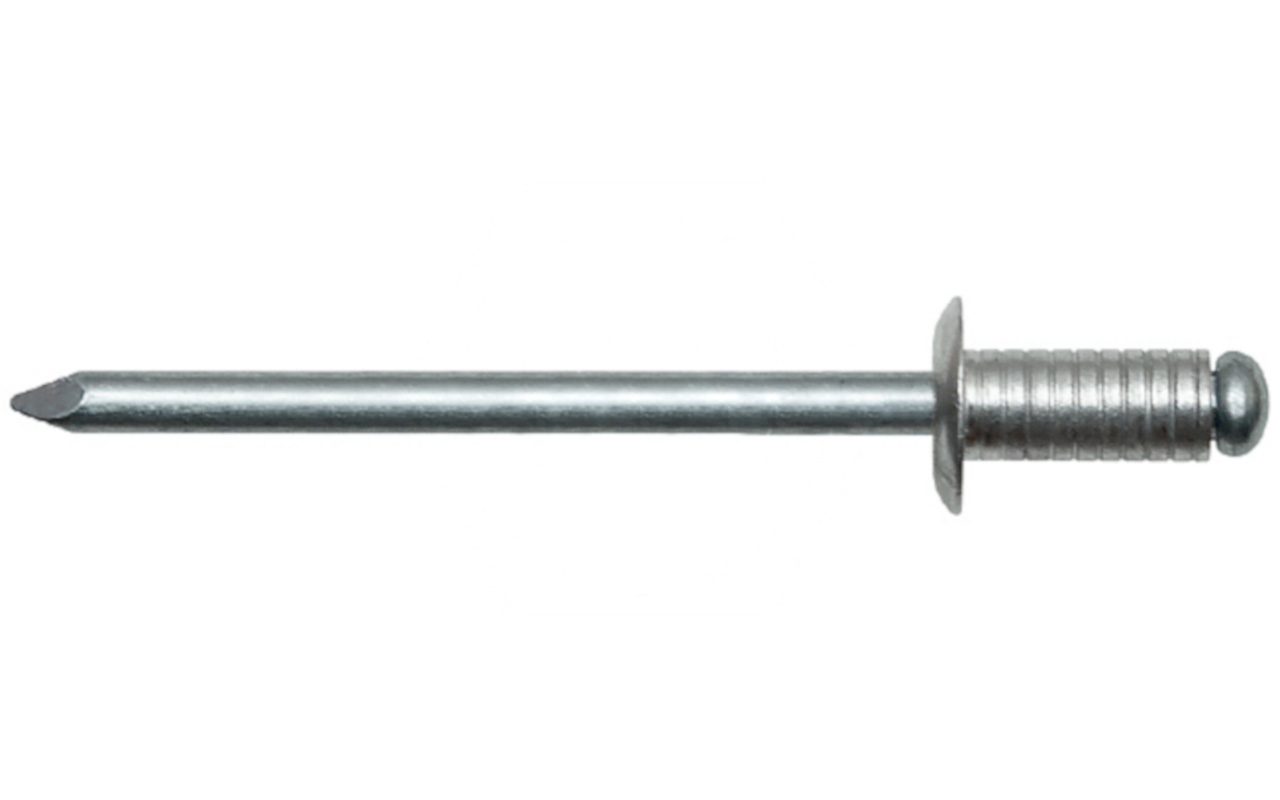

Вытяжные метизы состоят из тела и стержня.Телом обычно называют корпус, гильзу, втулку или цилиндр. Именно это является крепежным элементом, который выполняет несущую функцию. Тело состоит из головки (бортика) и плоского пустотелого цилиндра. У герметичных метизов конец цилиндра запаян наглухо. По типу головки (бортика) метизы разделяются на метизы с высоким бортиком, с широким бортиком и потайным бортиком. Широкий бортик, как и высокий, осуществление осуществления прочного клепанного крепления. Такие крепления видны со стороны и образуют «выпуклости» на поверхности деталей.Потайной бортик обеспечивает почти гладкую поверхность в месте крепления, однако, он менее надежен. Потайной бортик имеет ровную плоскую поверхность и толщину около 1 мм, в этом случае основная массивная часть головки вставляется в крепежное отверстие.

Цилиндр заклепки может быть разной длины и толщины. Именно по наружному диаметру цилиндра указывается диаметр метизов в наименовании при вращении. Размеры цилиндра наиболее важными среди всех размеров метизов. Именно размеры цилиндра являются решающими при выборе заклепок.Суть крепления сводится к тому, что крепежный элемент должен обеспечивать подвижное / неподвижное соединение нескольких деталей или элементов. Длина цилиндра рассчитывается по формуле: толщина склепываемого материала1 + толщина склепываемого материала2 + толщина расклепки (указывается изготовителем) + 0,5-1 мм (для подвижного соединения). Диаметр цилиндра берут равным требуемому диаметру отверстия под крепеж (обычно отверстие больше на 0,1-0,2 мм - для свободной установки в него метиза).

Размеры цилиндра указываются двумя числами, разделенными знаком «х», где первый - наружный диаметр, вторая - длина.

Например, заклепка алюминиевая AlMg2.5 4х10. Это означает, что здесь указан тип сплава, цифра 4 - это указатель наружного диаметра в мм, 10 - длина в мм.

Алюминиевая заклепка AlMg2.5

Стержень. Осуществляет функцию расклепки. Обычно изготовлен из стали, которая прочнее тела. На конце стержня имеется головка, которая осуществляет расклепку вставляемого конца. При помощи стержень вытягивается специальным инструментом (пневмозаклепочник) или, если креплений немного (1-3), можно использовать и обычные пассатижи.Однако, в последнем случае приложить приличную физическую силу.

Главным достоинством конструкции вытяжных заклепок является то, что они допускают односторонний монтаж (требуется доступ к креплению только с одной стороны), действуя наподобие анкеров.

Более прочная заклепка - резьбовая - отличается от вытяжной наличием внутри цилиндра резьбы. Цилиндр крепежного элемента с резьбой вкрученный стержень, который не имеет вытаскивается силой, а выкручивается. Для усиления соединения внутрь вкручивается винт или болт.Таким образом, получается условно «закрытая» крепежная деталь. Иногда ее называют заклепка вытяжная глухая.

После того, когда размеры и материал для заклепок, следует определиться с их видом.

3 Какие бывают вытяжные заклепки

В зависимости от того, какими характеристиками должны обладать крепления, подбирается тип крепежа. На данный момент промышленностью выпускаются следующие виды метизов:

  1. Комбинированные.Используются для использования неразъемных соединений из твердых и твердых материалов, а также для тонколистовых материалов. Комбинированная заклепка является одной из наиболее распространенных при монтажных работ. Она обеспечивает прочное крепление, способно выдержать большие нагрузки.

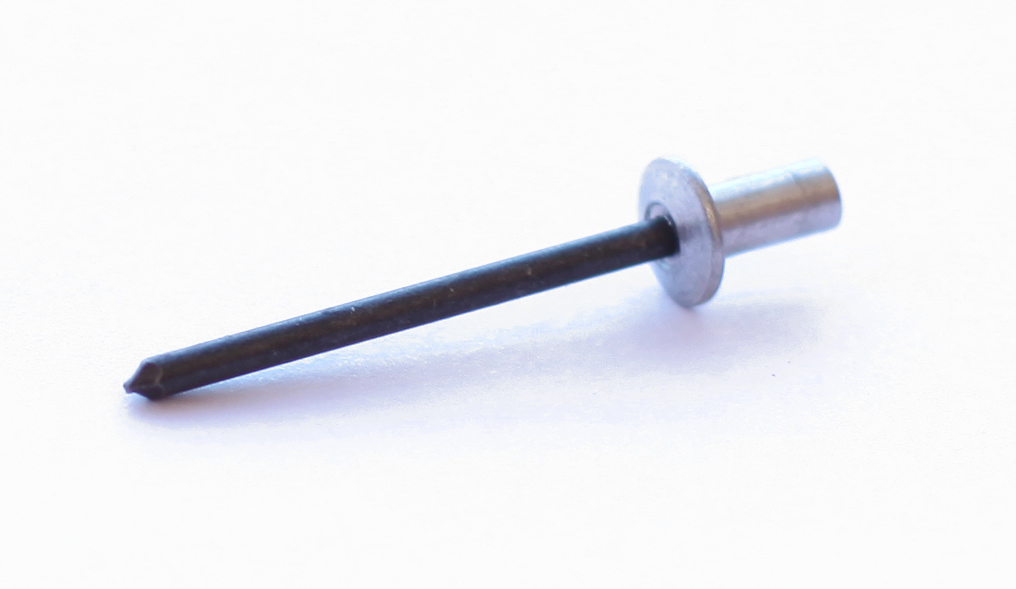

  2. Герметичная вытяжная заклепка. Герметичные метизы - узкоспециализированный крепеж, который наиболее часто используют в судостроении. Конструктивной особенностью такого крепежа является запаянный конец со стержнем.Однако наиболее часто такие метизы делают из меди, однако для ряда гражданских судов и алюминиевых конструкций, а также из нержавейки.
  3. Многозажимные. В отличие от остальных типов, они имеют несколько расклепочных участков. Такие метизы применяются для крепления 3 и более элементов конструкции для подвижного соединения. Между каждыми двумя участками будет находиться расклепанный. Их можно монтировать, используя специальный инструмент (например, пистолет для вытяжных заклепок).
  4. Стоит также усиленные вытяжные метизы. Это та же вытяжная, только ее цилиндр имеет более толстые стенки. Наиболее часто встречается алюминиевая усиленная заклепка.

Герметичный метиз для судостроения

Существует еще множество видов крепежа, которые отличаются по длине и стержня, однако, заострять внимание на них не будем, потому что их можно отнести к одним из перечисленных категорий.

4 Монтаж вытяжных заклепок

Обычно при виде вытяжных заклепок вопрос, как использовать такие крепежные элементы, не стоит - конструкция крепежа проста и понятна.

Использование вытяжных заклепок

«При помощи специального специального заклепочного инструмента», упрощает использование специального заклепочного инструмента. Сегодня такие инструменты выпускаются в достаточно больших количествах и моделях: пневмозаклепочники, механические заклепочники. Или можно электрический приобрести заклепочник. На худой конец, при отсутствии инструмента, можно использовать пассатижи.

Процесс монтажа происходит следующим образом.Дрелью просверливается отверстие в точке крепления, диаметр которого равен (на 0,1 мм меньше) диаметру крепежного элемента. Глубина отверстия должна быть равна длине цилиндра минус длина расклепочного участка. В отверстие стержнем к себе вставляется крепежный элемент, а заклепочным инструментом вытягивается стержень. После чего элементы скреплены.

Как видно, крепить детали такими метизами быстро и просто!

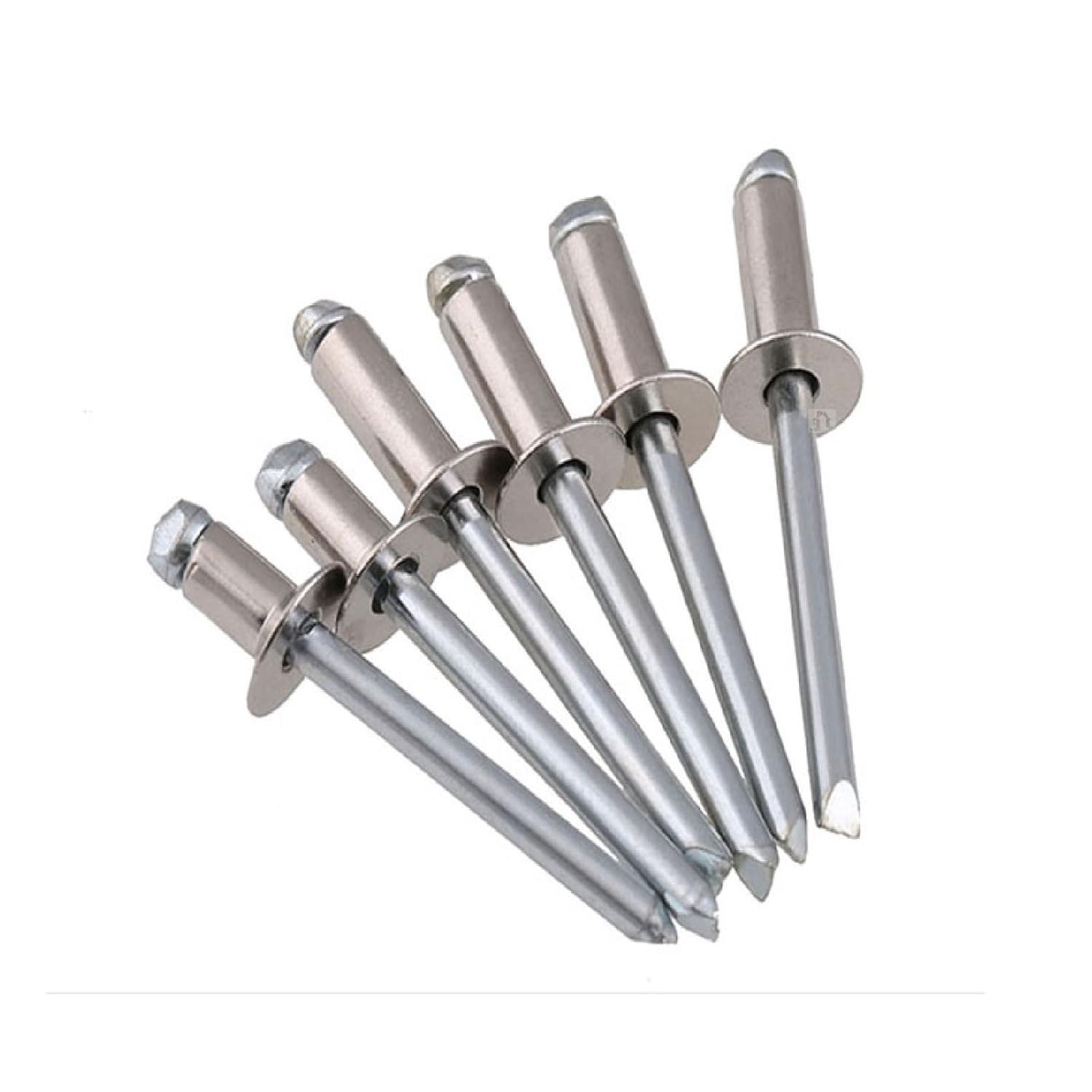

ПромМетиз +7 (812) 385-76-07 Глухая нержавеющая стальная вытяжная (тяговая) заклёпка с буртиком

Описание: глухая нержавеющая стальная вытяжная (тяговая) заклёпка имеет плоский стандартный буртик A2 / A2 (A2 / A2 - нержавеющая сталь / нержавеющая сталь).

Глухие вытяжные заклепки изготавливаются из нержавеющей стали:

  • Стержень: нержавеющая сталь
  • Тело: нержавеющая сталь

Толщина соединяемых материалов и диаметр отверстия под заклёпку в мм

Размер

Толщина соединяемых материалов

Диаметр бортика

Диаметр отверстия

3.2 х 8

2,0 ~ 3,5

6.0

3,3 +0,1

3,2 х 9,5

3,5 ~ 5,0

3,2 х 10,5

5,0 ~ 6,5

3,2 х 12

6,5 ~ 8,0

3,2 х 14

8.0 ~ 10,0

3,2 х 16

9,0 ~ 11,0

4,0 х 8

2,5 ~ 3,5

8,0

4,1 +0,1

4,0 х 9,5

3. 5 ~ 4,5

4,0 х 11

4,5 ~ 6,5

4,0 х 12,5

6,5 ~ 8,0

4,0 х 14

8,0 ~ 9,5

4,0 х 16

9,5 ~ 11,5

4.8 х 8

1,0 ~ 3,0

9,5

4,9 +0,1

4,8 x 9,5

3,0 ~ 4,5

4,8 х 11

4,5 ~ 6,0

4,8 x 12,5

6,0 ~ 7,5

4,8 х 14

7.5 ~ 9,0

4,8 х 16

9,0 ~ 11,0

4,8 х 18

11,0 ~ 13,0

4,8 х 21

13,0 ~ 16,0

4,8 х 25

16,0 ~ 20,0

6. 4 х 12,5

4,0 ~ 6,0

13,0

6,5 +0,1

6,4 х 14

6,0 ~ 8,0

6,4 х 16

8,0 ~ 11,0

6,4 х 18

9,0 ~ 13,0

6,4 х 19

10.0 ~ 14,0

6,4 х 20

11,0 ~ 15,0

6,4 х 22

13,0 ~ 16,0

6,4 х 24

14,0 ~ 18,0

6,4 х 25

15,0 ~ 19,0

Заклепки - МетизТорг - крепеж, теплоизоляция, сварочное и грузоподъемное оборудование в Тюмени

DIN 1476 заклепка под молоток с полукр. головой насечен. по всей длине нерж.стал 11

DIN 660 заклепка под молоток с полукруглой головой (ГОСТ 10299-80) 175

DIN 661 заклепка под молоток с потай. головой (ГОСТ 10300-80) 131

DIN 674 заклепка под молоток с полукруглой низкой головой, латунь (ГОСТ 10302-80) 9

DIN 660 заклёпка под молоток алюминиевая, стальная, латунная, медная с полукруглой головкой, аналог ГОСТ 10299, диаметр заклёпки от 2 до 8 мм, длина от 4 до 60 мм.

DIN 661 заклёпка под молоток алюминиевая, стальная, латунная, медная с потайной головкой, аналог ГОСТ 10300, диаметр заклёпки от 2 до 8 мм, длина от 6 до 50 мм.

DIN 662 заклёпка под молоток алюминиевая, стальная, латунная, медная с полупотайной головкой аналог ГОСТ 10301, диаметр заклёпки от 2,5 до 6 мм, длина от 6 до 20 мм.

DIN 674 заклёпка под молоток с полукруглой низкой головкой алюминиевая, стальная, латунная, медная аналог ГОСТ 10302-80, диаметр заклёпки от 1,4 до 6 мм, длина от 5 до 55 мм.

DIN 7337 заклёпка вытяжная комбинированная (тяговая) стальная, нержавеющая с буртиком, диаметр от 3.От 0 до 5 мм, длина от 6 до 25 мм, толщина скрепляемых материалов от 1 до 20 мм.

Заклёпка вытяжная (тяговая) стальная сталь / сталь; диаметр от 3,0 до 6,4 мм, длина от 6 до 50 мм, толщина скрепляемых материалов от 1.5 до 45 мм.

Заклёпка вытяжная (тяговая) нержавеющая сталь A2 / A2; диаметр от 3,0 до 6,4 мм, длина от 6 до 50 мм, толщина скрепляемых материалов от 1.5 до 45 мм.

Заклёпка вытяжная (тяговая) алюминий AL / AL - алюминий / алюминий.

Заклёпка вытяжная (тяговая) комбинированная цветочная система AL (Mg1%) / ST; диаметр от 2,4 до 6,4 мм, длина от 6 до 50 мм, толщина скрепляемых материалов от 1.5 до 45 мм. Цвета: белый, серый, красный, коричневый, черный, синий.

Заклёпка вытяжная (тяговая) комбинированная, алюминий / нержавеющая сталь.

Заклёпка вытяжная (тяговая) комбинированная медная система CO / ST - медь / сталь.

Заклёпка вытяжная (тяговая) стальная с потайным буртиком ST / ST - сталь / сталь.

Заклёпка вытяжная (тяговая) стальная нержавеющая с потайным буртиком A2 / A2 - нержавеющая сталь / нержавеющая сталь.

Заклёпка вытяжная (тяговая) алюминиевая с потайным буртиком AL / AL - алюминий / алюминий.

Заклёпка вытяжная (тяговая) комбинированная с потайным буртиком AL (Mg2,5%) / ST - алюминий (магний 2,5%) / сталь.

Заклёпка вытяжная (тяговая) комбинированная с потайным буртиком AL / A2 - алюминий / нержавеющая сталь.

Заклёпка вытяжная (тяговая) комбинированная с потайным буртиком CO / ST - медь / сталь.

Заклёпка вытяжная (тяговая) стальная с увеличенным буртиком ST / ST - сталь / сталь.

Заклёпка вытяжная (тяговая) стальная нержавеющая с увеличенным буртиком А2 / А2 - нержавеющая сталь / нержавеющая сталь.

Заклёпка вытяжная (тяговая) алюминиевая с увеличенным буртиком AL / AL - алюминий / алюминий.

Заклёпка вытяжная (тяговая) комбинированная с увеличенным буртиком AL (Mg2,5%) / ST - алюминий (магний 2,5%) / сталь.

Заклёпка вытяжная (тяговая) комбинированная с увеличенным буртиком AL / A2 - алюминий / нержавеющая сталь.

Заклёпка вытяжная (тяговая) комбинированная с увеличенным буртиком CO / ST - медь / сталь.

Заклёпка вытяжная (тяговая) комбинированная с увеличенным буртиком CO / A2 - медь / нержавеющая сталь.

Заклёпка вытяжная (тяговая) стальная глухая ST / ST - сталь / сталь.

Заклёпка вытяжная (тяговая) глухая нержавеющая сталь A2 / A2 - нержавеющая сталь / нержавеющая сталь.

Заклёпка вытяжная (тяговая) глухая алюминий AL / AL - алюминий / алюминий.

Заклёпка вытяжная (тяговая) глухая комбинированная AL (Mg5%) / ST - алюминий (магний 5%) / сталь.

Заклёпка вытяжная (тяговая) глухая комбинированная сталь AL / A2 - алюминий / нержавеющая сталь.

Заклёпка вытяжная (тяговая) глухая комбинированная, CO / ST - медь / сталь.

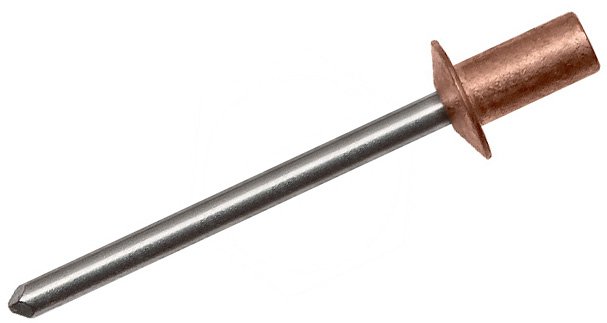

Заклёпка вытяжная (тяговая) глухая комбинированная CO / A2 - медь / нержавеющая сталь.

Заклёпка-гайка резьбовая с потайным фланцем; диаметр от М3 до М10, длина от 8.От 8 до 21 мм; толщина скрепляемых материалов от 0,5 до 6,0 мм.

Заклёпка-гайка резьбовая рифленая с потайным фланцем; диаметр от М3 до М10, длина от 8.8 до 21 мм; толщина скрепляемых материалов от 0,5 до 6,0 мм.

Заклёпка-гайка резьбовая шестигранная с потайным фланцем; диаметр от М4 до М10, длина от 11 до 23 мм; толщина скрепляемых материалов от 0. 5 до 4.0 мм.

Заклёпка-гайка резьбовая с утопленным фланцем; диаметр от М3 до М10, длина от 9 до 21 мм; толщина скрепляемых материалов от 1.5 до 6.0 мм.

Заклёпка-гайка резьбовая рифленая с утопленным фланцем; диаметр от М3 до М10, длина от 9 до 21 мм; толщина скрепляемых материалов от 1.5 до 6.0 мм.

Заклёпка-гайка резьбовая с широким фланцем; диаметр от М3 до М12, длина от 9 до 22 мм; толщина скрепляемых материалов от 0,5 до 6,0 мм.

Заклёпка-гайка резьбовая рифленая с широким фланцем; диаметр от М3 до М12, длина от 9 до 22 мм; толщина скрепляемых материалов от 0.5 до 6.0 мм.

Заклёпка-гайка резьбовая шестигранная с широким фланцем; диаметр от М4 до М10, длина от 11 до 21 мм; толщина скрепляемых материалов

Подбор заклепок

Заклёпка - один из простейших видов для создания неразъёмных соединений. В общем случае - это стержневая или трубчатая деталь, имеющая на одном конце опорную "закладную" головку определенной формы.Устанавливается в соединении, как следует из названия, методом клёпки (а также усадки, вальцовки, протяжки, взрыва).

По форме заклёпки можно условно разделить на несколько основных типов:

  • Заклёпки с замыкающей головкой (бывают полнотелые, пустотелые и полупустотелые)
  • Заклёпки с протяжкой (называют также - отрывные или вытяжные)
  • Заклёпки резьбовые (также называют - гайки клепальные)

Заклёпки с замыкающей головкой

Исторически первыми были изобретены заклёпки с замыкающей головкой - поэтому они получили наибольшее распространение.Такие заклёпки имеют с одной стороны закладную головку. Вторая головка, называемая замыкающей, формируется с помощью вальцовочного или клепального инструмента: клепальный молоток, клещи.

По форме заклёпки с замыкающей головкой делятся на:

  • Заклёпки с полукруглой головкой
  • Заклёпки с потайной головкой
  • Заклёпки с полупотайной головкой
  • Заклёпки с плоской головкой (с бочкой)

Также конструктивно они отличаются наличием отверстия внутри заклёпки:

  • Полнотелые заклёпки - отверстие отсутствует
  • Пустотелые заклёпки - трубчатые - имеют сквозное отверстие
  • Полупустотелые заклёпки - под развальцовку - имеют глухое отверстие

Материалы для заклёпок

Заклёпки с замыкающей головкой могут быть изготовлены из разнообразных металлов и сплавов, которые хорошо поддаются пластической деформации.

На более широкое распространение получили следующие материалы:

  • Стали - в основном используются пластичные высококипящие стали 03кп, 05кп, 08кп, 10кп, 15кп, 20кп
  • Нержавеющие стали - аустенитные стали 12Х18Н9, 08Х18Н10, 03Х18Н11, 12Х18Н10Т
  • Алюминиевые сплавы - наиболее применимы сплавы АД , АД1 , алюминиево-магниевые сплавы АМг2, АМг5, АМг5П, АМг6 , сплавы АМц, В94, В65 , также используют дюра Длюминиевые сплавы Д161, Д1618, , Д18П, Д19П
  • Латунные сплавы - в основном сплавы Л63
  • Медь - марки МТ, М3

Маркировка заклёпок по материалам

Заклёпки могут быть маркированы на головке - для идентификации.Маркировка может быть выпуклой или вогнутой (клеймение).

Далее приведена таблица с принятой маркировкой основных материалов в виде точек или штрихов.

Алюминиевые сплавы

Сталь

Медь и латунь

В65 Д18П Д19П АМг5 АМц АД1 20ГА 10, 20, 12Х18Н10Т М3, Л63
без метки без метки без метки

Определение длины заклёпки

Правильная установка заклёпки предусматривает создание полной формы замыкающей головки и отсутствие при этом-либо избыточных зазоров и наплывов.Для правильной установки заклёпки необходимо определить длину тела заклёпки, зависящую от толщины склёпываемых материалов и типа заклёпки.

"Справочник конструктора-машиностроителя" под редакцией Анурьева В. И. предлагает пользоваться одной универсальной формулой для всех форм головок заклёпок. Здравый смысл подсказывает, что такой подход ошибочный - поэтому воспользуемся формулами из другого источника: «Основы конструирования» под редакцией Орлова П.И., 1988 года.

Конструкция заклёпки Припуск "Н" для заклёпок без зазора Припуск "Н" для заклёпок с зазором
H = 1,2d H≈1,2d + 0,1S

H = d H≈d + 0,1S

H = 0,6d H≈0,5d + 0,1S

H = 0,8d H≈0,7d + 0,1S

H = d H≈0,9d + 0,1S
H = 1,2d H≈1,1d + 0,1S

Вычислив по формуле необходимый размер припуска, можно определить длину заклёпки L , прибавив к толщине склёпываемых материалов S значение припуска H . Затем необходимо выбрать ближайшее значение длины заклёпки из стандартного ряда. Для заклёпок утверждён стандартный ряд длин, согласно которого они и производятся (в мм):

  • 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 34, 36, 38, 40, 42, 45, 48, 50, 52, 55, 58, 60, 65, 70, 75, 80, 85, 90, 95, 100, 110, 120, 130, 140, 150, 160, 170, 180

Пример расчёта длины заклёпки

Например, нам необходимо склепать несколько листов общей толщиной 32 мм; склёпывать будем без зазора заклёпками с полукруглой головкой Ø6 мм (1-я конструкция в таблице).

d = 6 мм

S = 32 мм

H = 1,2d = 1,2 x 6 = 7,2 мм

Таким образом, необходимо использовать заклёпку с длиной стержня

L = S + H = 32 + 7,2 = 39,2 мм

Выбираем ближайшую длину из стандартного ряда - это 40 мм.

Нам понадобится заклёпка размера Ø6х40 мм.

Заклёпки с протяжкой

Заклёпки с протяжкой изготавливаются пустотелыми, с головкой на одном конце, внутрь заклёпки вставляется подвижный расширительный стержень, который при установке протягивается через заклепку, расширяет её, формирует вторую замыкающую головку и стягивает скрепляемые материалы. После затяжки стержни полностью обламываются или протягиваются через заклепки.

Такие заклёпки часто называют отрывными или вытяжными - по технологии установки.Заклёпки с протяжкой в ​​последнее время становятся всё более и более популярными. Это происходит по нескольким причинам:

  • технологическая простота установки заклёпок;
  • достаточно иметь доступ к монтажу только с одной стороны конструкции;
  • не требуется поддержка заклёпки с обратной стороны;
  • дешевизна и компактность инструмента для установки заклёпок;
  • высокая производительность при установке заклёпок
  • разнообразие видов заклёпок

Так как отрывные заклёпки пустотелые, то после установки внутри заклёпки остаётся отверстие, в которое можно проложить провода, установить другой крепёж - например, винты. Диаметр нормальной головки таких заклёпок равен двум диаметрам заклёпки D ≈ 2d . Наряду с нормальной трубкой заклёпки могут иметь увеличенную головку с равным трём диаметром заклёпки D ≈ 3d.

Выпускается также специальный тип водо- и газонепроницаемых заклёпок с протяжкой - глухие или герметичные заклёпки, после установки соединение получается герметичным.

Установка заклёпок с протяжкой осуществляется с помощью специального инструмента - пистолета для заклёпок - заклёпочника.Производятся заклёпочники механические ручные и высокопроизводительные пневматические и аккумуляторные электрические.

Материалы для заклёпок с протяжкой

Исходя из способа установки заклёпок с протяжкой, логическим представлением, что заклёпка в сборе состоит из двух материалов, и материал стержня должен быть прочнее, чем материал самой заклёпки - иначе как стержень разожмёт и спрессует заклёпку раньше, чем разрушится сам. В таких заклёпках используются или пара разных материалов или однотипные материалы, но с различной прочностью. Приведём наиболее распространённые пары материалов для заклёпок с протяжкой:

  • Алюминиевая заклёпка + стальной оцинкованный стержень (на самом деле заклёпка сделана не из алюминия, а из алюминиево-магниевого сплава АМг , который может иметь различное процентное содержание магния (Mg): 1%; 2,5% ; 3,5%; 5% - соответственно сплавы АМг, АМг2, АМг3, АМг5 - чем больше содержание магния (Mg), тем прочнее заклёпка) - обозначают Al / St
  • Алюминиевая заклёпка окрашенная + стальной оцинкованный стержень (заклёпка сделана из алюминиево-магниевого сплава АМг , и снаружи окрашена порошковой краской в ​​определенном цвете из цветовой раскладки RAL ) - обозначают Al / St , где 0000 - четырёхзначный номер цвета раскладки RAL
  • Алюминиевая заклёпка + алюминиевый стержень (заклёпка и стержень сделаны из алюминиево-магниевых сплавов АМг, но с различным процентным содержанием магния - стержень прочнее) - обозначают Al / Al
  • Алюминиевая заклёпка + нержавеющий стержень - обозначают Al / A2
  • Нержавеющая заклёпка + нержавеющий стержень (и заклёпка и стержень изготовлены из нержавеющей стали, но различные и стержень прочнее) - обозначают A2 / A2 или A4 / A4
  • Медная заклёпка + стальной оцинкованный стержень - обозначают Cu / St
  • Медная заклёпка + бронзовый стержень - обозначают Cu / Br
  • Медная заклёпка + нержавеющий стержень - обозначают Cu / A2
  • Стальная оцинкованная заклёпка + стальной оцинкованный стержень (заклёпка и стержень из стали, но различных марок и стержень прочнее) - обозначают St / St

Определение длины заклёпки с протяжкой

Длину заклёпки с протяжкой можно определить с помощью следующей таблицы, в зависимости от толщины скрепляемых материалов (производитель не рекомендует применять заклёпки для склёпывания материалов толщиною меньшего рекомендуемого предела и выше верхнего предела).

Заклёпки резьбовые

Резьбовые заклёпки, хотя и были изобретены почти одновременно с заклёпками с протяжкой, но широкое распространение получили только в последнее время.

Резьбовая заклёпка представляет собой гибрид пустотелой заклёпки и гайки, поэтому название второе таких заклёпок - гайки клепальные. Вообще-то единства в названии нет - называют также гайка-заклепка, заклепка с резьбой, заклёпочная гайка.Такой кавардак с названием объясняется данным отсутствием стандарта ISO или DIN на вид крепежа. Конструктивная особенность клепальных гаек обуславливает их двойное назначение: с помощью их можно как склёпывать между листовыми материалами, так и просто создать точки резьбового крепления на тонкостенных элементах конструкции. Удобство установки заклёпок связано с отсутствием необходимости доступа с обратной стороны конструкции - так называемая "установка вслепую". При установке не повреждается уже обработанная поверхность, например, с покрытием, окраской.

По форме бурта (головки) гайки клепальные делят на:

  • с цилиндрическим буртом (нормальным и уменьшенным)
  • с потайным буртом (нормальным и уменьшенным)

По конструкции заклёпки резьбовые разделяют на открытые - со сквозным отверстием, и глухие - закрытые с одной стороны.

По форме наружной поверхности резьбовые заклёпки делят на:

  • гладкие
  • рифлёные
  • шестигранные
  • полушестигранные

Установка, как и в случае с заклёпками отрывными (вытяжными), осуществляется с помощью специального инструмента - щипцов для клепальных гаек - заклёпочника.Производятся заклёпочники механические ручные и высокопроизводительные пневматические.

Материалы для резьбовых заклёпок

В настоящее время европейские производители изготавливают резьбовые заклёпки из следующих материалов:

  • Алюминиево-магниевые сплавы
  • Сталь оцинкованная
  • Нержавеющая сталь

Как выбрать длину заклёпки резьбовой

Подбор правильной длины заклёпки осуществляется в зависимости от вида резьбовой заклёпки. Длина заклёпки при одинаковой резьбе по изменению в зависимости от вида заклёпки. Многие виды резьбовых заклёпок бывают нормальной длины и удлинённые. Выбирать длину заклёпки необходимо руководствуясь

Таблицами с размерами и ограничениями заклёпок

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
