7 способов выкрутить сломанный болт

Это бывает с каждым, кто регулярно имеет дело с крепежом. В один нисколько не прекрасный момент либо болт лопается и большая часть его остается в конструкции, либо грани головки болта «слизываются» и она из шестигранника превращается в что-то близкое к кругу. А вам нужно разобрать конструкцию и освободить отверстие для обратной сборки. Что делать? В этой статье мы собрали для вас 7 простых и не очень способов выкрутить сломанный болт.

Начать можно с того, что для облегчения выкручивания обломок болта можно обработать растворителем ржавчины (например, WD-40), смазать маслом или нагреть (например, паяльной лампой). Чем работать с обломком болта дальше?

Способ №1. Молотком и ударной отверткой. Если болт обломился выше поверхности детали, то поперек края обломка можно упереть отвертку под углом и постучать по ней молотком в нужном направлении. Болт начнет проворачиваться. Переставляя отвертку, можно ударами заставить болт выкрутиться.

Способ №2. Молотком и зубилом. Технология аналогичная, отличается только используемый инструмент.

Способ №3. Молотком и кёрном. Похожий способ, только вместо зубила используется кёрн, и упирается он не в край обломка болта, а в торец ближе к краю. А так всё то же самое: переставляем ударный инструмент и постукиваем по нему, заставляя болт проворачиваться.

Способ №4. Гайкой и сваркой. Поверх обломка болта приваривается бОльшая по размеру гайка или шестигранник, а затем эта конструкция выкручивается любым подходящим инструментом. Главное – не приварить гайку или обломок болта к детали. :)

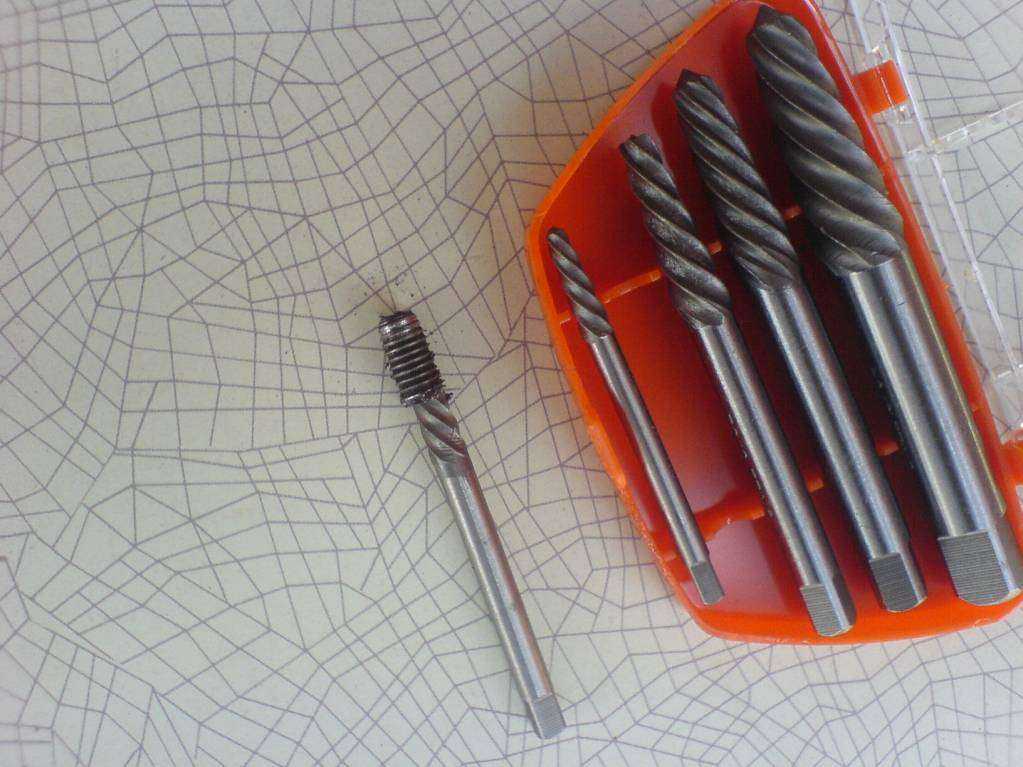

Способ №5. Экстрактором. Экстрактор – это специальный инструмент (точнее, набор инструментов) для извлечения сломанных болтов и шпилек. По сути, это «саморез по металлу» с конической резьбой. В верхушке сломанного болта высверливается углубление, затем туда вкручивается экстрактор и расклинивается.

После этого экстрактор выкручивается вместе с обломком болта и болт снимается с экстрактора.

Способ №6. Дрелью и сверлами. Сначала обломок болта, застрявший в детали, проходится сверлом небольшого диаметра, потом сверлами большего диаметра, пока почти весь металл болта не будет извлечён обратным ходом сверла. Остатки болта выбиваются и извлекаются любым подходящим инструментом. После этого отверстие рассверливается вчистовую и в нем метчиком заново нарезается резьба большего диаметра. В нее ставится резьбовая вставка, головка вставки срезается «болгаркой» вровень с деталью, а в резьбу вкручивается нужный нам болт.

Способ №7. Плоской отверткой. В торце обломка болта любым подходящим инструментом («болгаркой», ножовкой по металлу, сверлом) прорезаем прямой шлиц достаточной глубины, ставим в него плоскую отвертку и выкручиваем.

Какой способ сработает в вашем случае, сказать невозможно. Применяйте разные варианты, исходя из ситуации. А чтобы в такую ситуацию не попадать изначально, пользуйтесь только качественным крепежом, который не подведёт и не сломается в самом неудобном месте. Весь крепёж, который вам нужен – в каталоге компании «Юниформ-Металл»: https://uniform-met.ru/catalog/

Как выкрутить сломанный болт не повредив резьбу. Как выкрутить и высверлить сломанный болт (шпильку)

В процессе ремонта и обслуживания автомобиля, а также любой другой техники, часто возникает острая необходимость снять отдельные элементы или ходовой части, кузовные панели и т.д. При этом снятие составных частей двигателя, и подвески зачастую является наиболее проблемной операцией. Причина заключается в том, что узлы могут быть затянуты болтами или шпильками, причем момент затяжки достаточно большой.

Если к этому добавить перепады температуры в подкапотном пространстве, замасливание, скопление пыли, грязи и других отложений, становится понятно, что выкручивание различных болтов и других крепежей является не только ответственной и трудоемкой, но и зачастую сложной задачей. В этой статье мы поговорим о том, что можно сделать, если шпилька или болт сломался, а также как выкрутить сломанный болт.

Читайте в этой статье

Сорвана резьба болта, поломалась шпилька или сломался болт в блоке ДВС: как выкрутить

Итак, болты и шпильки нередко «закисают», покрываются ржавчиной, могут быть перетянуты или закручены с перекосом (не по резьбе) во время предыдущих операций. Это справедливо для всех без исключения моделей и марок авто.

В любом случае, частой ситуацией является такая, когда во время выкручивания болта мастер сорвал резьбу, сломал шпильку, обломал шляпку болта и т.д. Также возможна ситуация, когда момент затяжки при закручивании сильно превышен, болт лопается, оставаясь недокрученным. Естественно, остатки болта нужно выкрутить, после чего шпильку или болт следует заменить.

Как правило, болты ломаются в случаях, когда болт заржавел или прикипел, при этом при откручивании прилагаются слишком большие усилия. Этим обычно страдают автомобили с пробегом или машины, которые эксплуатируются в тяжелых условиях. Зачастую резьбовые соединения начинают создавать проблемы в результате контакта с влагой. Для ходовой части автомобиля такой контакт неизбежен. В случае с двигателем, ГБЦ прикручивается к блоку цилиндров, момент затяжки большой.

Так или иначе, самой проблемной ситуацией является то, что болт может быть сломан заподлицо, то есть выкрутить его привычным способом или при помощи простых инструментов не представляется возможным. Другими словами, «тело» болта не выступает над поверхностью. В этом случае существует несколько способов решения проблемы, при этом наиболее распространенными являются:

высверливание болта;
выкручивание болта при помощи сварки;

Прежде всего, выбор того или иного способа зависит от некоторых условий. Если болт до поломки прокручивался, тогда главной задачей является «привязаться» к его телу, чтобы затем выкрутить остатки. Если же прокрутить болт невозможно, тогда необходимо аккуратно рассверливать остатки тела в отверстии. Давайте рассмотрим доступные способы более подробно.

Начнем с того, что для успешного результата необходимо знать, как выкрутить сорванный болт, а также выполнить ряд дополнительных работ перед выкручиванием.

На начальном этапе необходимо удалить грязь, остатки масла, ржавчину и т.д. с проблемного участка. Также обязательно следует нанести на резьбовое соединение специальное средство, чтобы болты «раскисли». Такой жидкостью могут особые очистители. Это составы, удаляющие и размягчающие ржавчину, грязь и т.д. Еще для этих целей вполне подойдет WD-40 или чистое масло.
Идем далее. Если обломок выступает выше резьбового отверстия, по нему также можно сделать несколько ударов молотком, болт дополнительно нагревается (например, при помощи паяльной лампы). Единственное, ударять по болту или греть его можно только в том случае, если от такого воздействия гарантированно не пострадают другие детали, элементы или само резьбовое отверстие.

Если резьбу удалось сорвать (болт крутится), далее сломанный болт выкручивается пассатижами, разводным ключом и т.

д. Еще можно зубилом, ножовкой по металлу или болгаркой сделать на теле болта «канавку», после чего можно попробовать выкрутить обломок обычной отверткой.

Также в обломке, если тело выступает достаточно высоко, просверливается сквозное поперечное отверстие, в которое вставляется металлический стержень, гвоздь, отвертка и т.д. Затем получившийся рычаг позволяет выкручивать обломок при помощи подручных инструментов.

Часто тело болта не сильно выступает над поверхностью, то есть болт сломан почти заподлицо. Это усложняет процесс удаления остатков из резьбового отверстия. В таком случае хорошо помогает сварка. Чтобы реализовать задачу, необходимо подобрать похожий по диаметру болт со шляпкой, после чего нужно приварить его при помощи сварочного аппарата к телу обломка в резьбовом отверстии.

Далее ключом можно пробовать выкручивать обломок. При этом важно помнить, что сварка может оказаться хрупкой в месте соединения, так что слишком больших усилий прилагать не стоит.

Добавим, что кроме сварки иногда для подобных случаев используются специальные типы клея. При этом данный способ не имеет широкого распространения, так как данные виды клея под рукой имеются далеко не всегда, а также некоторые сомнения вызывает надежность фиксации при помощи подобных средств.

Самым сложным случаем принято считать сломанный болт, который обломался, например, заподлицо с поверхностью или даже ниже. Часто с такой ситуацией можно столкнуться, когда обламывается болт в . В этом случае описанные выше способы срабатывают не всегда. Чтобы решить задачу, необходимо знать, как выкрутить обломки из отверстия, высверлить болт из блока двигателя автомобиля и т.п.

Прежде всего, необходимо подготовить дрель и набор с тонкими сверлами. Обратите внимание, без определенных навыков выполнять такую работу не рекомендуется. Главной задачей является необходимость просверлить несколько небольших отверстий в теле болта. Делается это так, чтобы затем появилась возможность соединить эти мелкие отверстия в одно большое.

Далее в отверстие вставляется отвертка, после чего обломки выкручиваются.

Более сложным способом является нарезка левой резьбы в теле обломанного болта. В этом случае нужна дрель и метчик. Сначала в теле обломка высверливается отверстие, затем метчиком нарезается левая резьба. После в эту резьбу закручивается еще один болт. После того, как такой болт будет вкручен до конца, обломок должен начать выкручиваться из отверстия.

Последним доступным способом удаления обломка болта, который сломался в резьбовом отверстии, считается высверливание. Способ достаточно сложный, требует особых навыков. Основной целью является задача не повредить резьбу самого отверстия при рассверливании обломка.

Чтобы высверлить обломок, сначала в его центре тонким сверлом проделывается отверстие. Затем сверло меняется на более толстое и т.д. После того, как стенки тела сломанного болта станут максимально тонкими, их нужно попытаться сломать при помощи металлической проволоки или пинцета. Затем обломки удаляются из отверстия. Данный способ в случае правильной реализации исключает необходимость нарезать новую резьбу в отверстии или восстанавливать уже имеющуюся.

Подведем итоги

Как видно, существует несколько способов для выкручивания поломанного болта или шпильки. При этом в каждом случае необходимо заранее отдельно учитывать характер облома тела, само расположение обломка, возможность доступа к проблемному участку, возможные последствия нагрева остатков болта и т.д.

Напоследок отметим, что перед выкручиванием болтов желательно до начала процедуры проводить обработку для удаления грязи и размягчения ржавчины. При этом если различные стандартные способы выкручивания не дают желаемого результата (болт не идет), тогда оптимально не прилагать больших усилий, чтобы не поломать шпильку.

То же самое можно сказать и о затяжке шпилек или болтов. Дело в том, что затягивать крепежи нужно со строго определенным усилием и в указанном порядке (например, обтяжка ГБЦ). Игнорирование данного правила нередко приводит к тому, что шпильки или болты ломаются, вытягиваются, деформируются и т. п.

В случае возникновения подобных проблем лучше обратиться к опытным специалистам, которые во многих случаях выкрутят проблемный сорванный или закисший болт. Если же избежать облома болта не представляется возможным, тогда квалифицированные мастера удалят остатки из отверстия с минимальными рисками, а также при необходимости восстановят поврежденную резьбу.

Какие бывают “обломы”?

Болты могут ломаться по-разному, самый неприятный “облом болта” это когда его срезает заподлицо, в такой ситуации выкрутить его просто невозможно без специальных приборов (дрель, сварка и т. д.). Больше повезет если болт сломается уже на выходе из резьбы и немного “тела” останется на поверхности. Во-первых, в таком случае вы уже “сорвали” болт, а значит он будет выкручиваться, что немаловажно, а во-вторых на такой сорванный болт можно будет воздействовать, например, при помощи плоскогубцев, отвертки, сварки и т. д.

Эффективные способы, как выкрутить сломанный болт

Существует несколько способов как выкрутить сорванный болт , однако перед тем как приступить к работе следует выполнить подготовительные работы. Под такими работами подразумевается:

Очистка места работы от грязи, масла и т. д.

Обработать резьбовое соединение жидкостью WD-40 или хотя бы машинным маслом. Как вариант, можно пару раз ударить по обломку молотком или нагреть болт паяльником или лампой, при условии, что это возможно и от нагрева не пострадают другие важные детали ( , пластик, ткань и т. д.).

Как выкрутить болт, если он сломался выше резьбовой поверхности

1. Если вам удалось уже хоть немного “сорвать” резьбу болта, имеется ввиду если он уже начал выкручиваться, можно попытаться выкрутить сломанный болт при помощи пассатижей или хорошего разводного ключа.

2. Второй вариант потребует от вас ножовки по металлу или болгарки (в зависимости от того какого размера болт), также иногда помогает зубило, главное не переусердствовать. Принцип следующий – проделываете поперечное отверстие под отвертку и пробуете выкрутить болт отверткой.

3. Вариант третий – сварка. Как вы понимаете, этот способ требует наличия сварочного аппарата, делается все следующим образом – берете болт со шляпкой примерно того же диаметра, и привариваете к обломку, затем используя ключ, аккуратно не прилагая излишний усилий, пробуем выкрутить сломанный болт . Поговаривают, что существуют так называемые “агрессивные клеи”, которые якобы могут выполнить роль сварки. Однако лично этот способ испытан не был, поэтому утверждать о его эффективности мы не будем.

Как выкрутить сломанный болт при помощи сварки – видео

Как выкрутить сломанный болт если он обломался заподлицо с поверхностью или ниже ее

В этой ситуации действовать придется более кардинально, потребуется дрель с тонким сверлом и хорошие навыки владения этим инструментом. Вам необходимо просверлить 2-3 или более тонких отверстия в теле болта, для того чтобы потом объединить их в одно. В это отверстие необходимо будет установить отвертку и выкрутить обломки болта.
Второй способ – более сложный. Если вы не можете выкрутить обломанный болт ни одним из вышеперечисленных способов придется использовать более кардинальные меры. Вам потребуется дрель, метчик, много умения и терпения. Ваша задача – просверлить в центре болта отверстие, затем аккуратно нарезать в нем (самостоятельно или попросить умеющего управляться с метчиком) левую резьбу. Когда вы закрутите в свеже проделанную резьбу новый болт с левой резьбой, то дойдя до конца, то есть закрутив его полностью, старый сломанный болт должен начать выкручиваться.
Третий способ извлечь обломок болта , который сломался вровень с поверхностью – высверливание. Этот способ самый сложный и самый опасный, так как при выполнении этой работы вы рискуете повредить резьбу.

Принцип следующий – вам необходимо точно по центру просверлить отверстие, используя тонкое сверло, после этого устанавливается сверло потолще, и процедура повторяется. Самое главное – первое отверстие просверлить точно по центру. Когда “тела” сломанного болта практически не останется, и стенки станут достаточно тонкими для того чтобы их сломать, попытайтесь очень осторожно сломать остатки резьбы, используя тонкую заточенную проволоку или пинцет. Если вы все сделаете правильно, вам не придется нарезать новую резьбу или “прогонять” старую. Если у вас есть “экстрактор” с левой резьбой, вы можете использовать его для выкручивания остатков обломка, детальнее на виде в конце статьи.

И последнее, если после нескольких попыток вы заметили, что что-то у вас не выходит, не нужно действовать сгоряча, так вы все только усложните, лучше доверить эту работу тому, кто уже неоднократно сталкивался с этой проблемой. Желаем удачи в вашем нелегком труде, надеемся статья была для вас полезной и помогла решить ваш вопрос. До новых встреч – Вопрос Авто .

Виды изломов

Обычно подобный крепеж ломается на месте окончания резьбы, хотя могут быть и исключения. В итоге сам метиз может быть углублен в отверстие, выступать над поверхностью или же сровняться с ней. Исходя из этого, решать, как выкрутить сломанный болт, нужно, обращая внимание именно на этот момент.

Поверхностный обрыв

К данному типу поломки относится тот вариант, когда часть метиза выступает над поверхностью. Можно считать, что подобную задачу решить проще всего, не используя радикальные меры. Однако прежде чем производить любое выкручивание сломанного болта, стоит обработать место керосином, чтобы устранить нагар и ослабить контакт поверхностей.

Если выступ довольно большой, то проще всего использовать инструменты типа плоскогубцев, клещей или струбцины, при помощи которых можно захватить деталь и вывернуть ее по резьбе.
Некоторые специалисты, отвечая на вопрос, что делать, если сломался болт, который очень плотно сидит в отверстии, рекомендуют использовать сварочный аппарат. С его помощью можно приварить к метизу рычаг, что в результате позволит получить большое плечо для вращательного движения.
Также можно использовать сверло диаметром немного меньше самого болта. Сверлом проделывают отверстие по центральной оси болта на всю глубину. После этого остатки крепежа извлекают при помощи крючка, стараясь выкручивать резьбу с самого низа.

Обрыв заподлицо

Считается, что данная поломка самая сложная, поскольку порой очень трудно определить диаметр отверстия, особенно если крепеж был срезан. Поэтому для того чтобы определить, как высверлить сломанный болт такого типа, сначала стоит произвести зачистку поверхности, определяя зазоры.

Довольно часто место обрыва имеет очень неровные формы, которые при таком расположении очень трудно выправить. Сверлить же в таком состоянии изделие не получится. Именно поэтому сначала применяют керн, которым подготавливают место по центру для работы сверлом.

Дальнейшие действия, описывающие как высверлить сломанный болт, описаны в пункте о поверхностном обрыве. После проделывания отверстия остатки резьбы просто удаляют крючком.

Обрыв ниже поверхности

Подобное повреждение довольно сложное, особенно если сама деталь изготовлена из мягкого металла. Поэтому нужно решить проблему, как выкрутить сломанный болт и при этом не повредить резьбу в отверстии.

Прежде всего с использованием керна намечают центр метиза. При этом лучше всего использовать тонкий инструмент из прочного металла, чтобы случайно не повредить деталь.

На следующем этапе стоит приобрести метчик с обратной резьбой. Его диаметр должен быть меньше, чем у самого болта.

После этого в самом метизе сверлят отверстие под метчик, но не сильно углубляют его. Далее достаточно установить инструмент для нарезки резьбы и проворачивать его по ходу, что приведет к выкручиванию. Если же этого не произошло, то инструмент используют как обычный болт, но не следует прилагать слишком больших усилий, чтобы не сломать и его.

Экстрактор

Самым правильным ответом на вопрос, как выкрутить сломанный болт, считается тот, в котором предлагают использовать специально созданный для этого инструмент. Его называют экстрактором и продают в виде набора из изделий разного диаметра. Внешне он напоминает метчик, но без продольных прорезей и с конической насечкой для нарезки.

Чтобы использовать экстрактор, достаточно просверлить отверстие по центру с диаметром, позволяющим зайти инструменту на несколько витков. Затем начинают проворачивать его до упора, а потом и до полного выкручивания.

Вывод

Существует несколько вариантов извлечения поломанных болтов из отверстия, которые можно использовать при определенных типах повреждения. Однако лучше всего заранее приобрести набор экстракторов, которые можно считать самыми лучшими инструментами для таких задач.

Каким бы ни был прочным металл, все мы знаем что даже он порой не выдерживает и подводит в самый ненужный момент. Одной из таких ситуаций может быть слом крепёжного элемента, в частности болтов и шпилек. Нет ничего страшнее для человека с гаечным ключом видеть обломанный болт, часть которого осталась во вкручиваемом элементе. И тогда на помощь приходит экстрактор, не пугайтесь, название его намного сложнее, чем его конструкция. О работе с ним и его особенностях давайте поговорим подробнее.

Устройство и виды экстрактора

В конструкции этого инструмента нет ничего сложного. На вид это стальной стержень на конце которого нарезана левая резьба (или клин), по форме этот чудо-инструмент напоминает бородок или добойник. Размеров достаточно много, чем больше извлекаемый болт тем больше экстрактор. Советую вам покупать всегда этот инструмент набором, ведь никогда нельзя знать заранее какой болт или шпилька выйдет из строя. Чаще всего используются размеры от М1 до М16.

По конструктивным особенностям экстракторы делятся на:

Клиновидного типа . Представляют собой конус с гранями, работают по принципу клина. В заранее высверленную часть застрявшего болта, забивается экстрактор и затем выворачивается ключом. Работать с ним, конечно, просто, но перед тем как высверлить отверстие обязательно учитывайте что сверлить нужно строго по центру, не смещая отверстие в сторону. В противном случае вся вращающая сила экстрактора будет смещена, и вы не выкрутите сломанный болт. А также можете сломать сам экстрактор.
Стержневого типа . Изготовлен в виде стержня с гранями, очень схож с клиновидным экстрактором. Забивается в сломанную часть, выворачивается гаечным ключом. Как и первый тип экстрактора может довольно трудно извлекаться из уже выкрученной детали.
Спирального типа. Самый распространённый и эффективный экстрактор для выкручивания сломанных болтов. Тот же конус только с нарезанной левой резьбой (правой, если выворачиваем левый болт). Экстрактор не забивается, а вкручивается в отверстие болта, клинится вместе с деталью и извлекается.

Принцип работы экстрактора для выкручивания сломанных болтов

Если вы прочитали описание типов этого инструмента, то вы уже представляете всю нехитрую процедуру извлечения болтов. Но без систематизации этот материал будет неполным, и давайте разберём всё поподробнее.

Первым делом нужно наметить центр сломанного болта. Для этого нам понадобится кернер и молоток.

Затем сверлим направляющее отверстие для экстрактора. При сверлении будьте аккуратны и не смещайте ось отверстия в сторону. Опытные мастера рекомендуют засверливаться на глубину трёх диаметров сверла.

Вставте экстрактор в просверленное отверстие и подбейте его молотком для надёжной фиксации. После этого используйте вороток метчика, чтобы начать вкручивать экстрактор в сломанный болт. Когда он зайдёт до упора, то начнёт выворачивать болт. Работая с экстрактором, производите вращение только вокруг его оси, ни в коем случае не смещая ось, иначе можете сломать инструмент.

Когда вы выкрутите часть болта, то можно будет воспользоваться плоскогубцами или фиксатором, чтобы продолжить быстрее выворачивать сломанный элемент.

Для того чтобы быстрее вывернуть болт или шпильку, их следует нагреть.
Если сорвана резьба винта, то можно попробовать выкрутить его шестигранным ключом. Велика вероятность, что попытка закончится удачей.
При работе используйте смазывающее масло или ацетон.
Использование сверла с обратной резьбой может без труда вывернуть сломанный элемент.
Можно воспользоваться керном и молотком. Держа керно под углом в 45 градусов к детале, бейте по нему против часовой стрелке. Проделайте процедуру в нескольких местах, если болт не сдвинулся с места, следует воспользоваться другим методом.
Если все попытки вывернуть болт или шпильку провалились, то придётся высверлить отверстие большего диаметра и заново нарезать резьбу.

Основным разборным крепежом в автомобилях является пара болт – гайка, которые собираются и соединяют детали по резьбе. Соединение это надежное, давно себя зарекомендовавшее, а значит прагматичное и распространенное. Хотя и с ним бывают проблемы, такие как срез резьбы, поломка шпильки или болта, который закручивается в гайку или тело корпусной детали. Ситуация так прямо скажем не приятная, а выход из нее найти надо, ведь фактически в этом случае воспользоваться всеми функциональными возможностями конструкции невозможно, так как она их просто напросто не обеспечивает. Выхода здесь два, либо менять деталь целиком, либо все же пытаться восстановить резьбу путем высверливания или выкручивания обломавшегося болта или шпильки. Именно о таком варианте выкручивания или высверливании мы и поговорим в нашей статье.

Способы выкручивания (высверливания) сломанного болта (шпильки)

Сразу скажем, что вероятность того что вы выкрутите болт есть, а также есть такие возможности, благодаря использованию новых инструментов. В нашей статье будет рассмотрена несколько вариантов.
Первый, когда болт (шпилька) обломались уже на выходе, то есть торчит какая-то часть, а второй вариант, когда все тело шпильки осталось где-то там!
В случае если тело болта шпильки торчит, то можно попробовать пропилить проточку, под отвертку, а тем самым выкрутить «обломышь» словно винт. Хотя вероятность что все получиться невелика, но все же это вариант.

Второй вариант это приварить гайку к выступающей части крепежа. Берем гайку подходящего по резьбе размера и накручиваем на выступающую часть. Далее обвариваем соединение, лучше всего аккуратной автоматической сваркой. Далее откручиваем как обычный болт, с помощью гаечного ключа.
Третий вариант, на котором мы задержимся и расскажем о котором более подробно, это выкручивание болта с помощью специального инструмента – экстрактора.

Такие инструменты пришли к нам сравнительно недавно, по крайней мере в Россию, и чем то похожи на инструменты стоматолога, что по виду, что по принципу работы. Первоначально необходимо строго по центру просверлить отверстие в обломанном болте. Сделать это можно предварительно накернив или зенкованием. Далее берем сверло и сверлим отверстие под глубину экстрактора, примерно 2/3 от длины его рабочей части.

Накручиваем экстрактор, который имеет левую резьбу, то есть фактически экстрактор накручивается, а болт выкручивается.

В итоге закручиваем экстрактор пока не начнет выкручиваться болт. Далее снимаем выкрученный болт с экстрактора.

Надо отметить, что бывают и совмещенные инструменты. Фактически сверло с экстрактором, в чем есть свои плюсы и недостатки.

Недостатки в том, что такой иснтрумент более сложный, а значит более дорогой. Также он не всегда подойдет для каждого из случаев. Набор экстракторов будет более прагматичен. А вот универсальность инструмента и меньшая трудоемскость при выкручивании сломанного болта, это то, что можно отнести к плюсам данного “девайса”.

К особенностям, которые могут помочь выкрутить ваш сломавшийся болт можно отнести использование смазочных материалов, типа «жидкий ключ» или обычного керосина. Перед откручиванием болта смажьте резьбу той или другой жидкостью. Также нагрев внешней детали, в которой застрял крепеж, может облегчить выкручивание, а значит и ваши труды.

вот как ты это делаешь!

Войти / Зарегистрироваться

English Čeština Свяжитесь с нами

К сожалению, такое случается слишком часто: в изделии срывается болт. Очень надоедливый. В идеале, вы хотите решить эту проблему как можно быстрее. Но как вы относитесь к этому? Вы хотите избежать дальнейшего повреждения резьбы при снятии болта. К счастью, есть простой способ сделать это. Извлеките сломанный болт за четыре шага!

Этап 1: торцевое фрезерование излома

Первым этапом является торцевое фрезерование поверхности излома. Для удаления болта можно использовать кусачки для болтов. Dormer P100 был специально разработан для этого. Торцевая фреза лучше всего работает с прямой шлифовальной машиной. У вас нет доступа к этому? Тогда будет достаточно другой машины, если она имеет достаточную скорость.

Шаг 2: создаем центр на плоскости

На следующем этапе мы создаем центр на фрезерованной грани. Вы делаете это с помощью болтового центрирующего резака. Для этого идеально подходит Dormer P101. Этот тип заусенцев специально разработан для этой цели. Зачем нужно делать центр? Это облегчает сверление по центральной линии сломанного болта. В противном случае будет трудно правильно снять болт.

Шаг 3: просверлите отверстие как можно глубже

Теперь можно приступать к сверлению! Для этого используйте сверло для твердых материалов, так как болты могут иметь высокую прочность на растяжение. Dormer A117 подходит для труднообрабатываемых материалов и сталей до 1600 Н/мм2, что означает, что также можно сверлить болты 12,9. Эта дрель также хорошо работает в менее стабильных рабочих условиях, таких как ручная дрель. Это делает эту дрель идеальной для удаления болта. Важно просверлить как можно более глубокое отверстие, это уменьшит зажатие болта в отверстии. И на шаге 4 вам нужно иметь достаточное сцепление с экстрактором концов проволоки. В принципе, чем глубже яма, тем больше сцепление.

Шаг 4: извлеките сломанный болт

Теперь мы подошли к последнему и самому важному шагу: извлечению застрявшего болта. Для этого используется экстрактор концов проволоки. Поверните его против часовой стрелки в просверленное отверстие. Экстрактор конца проволоки зафиксируется в отверстии. Затем осторожно поверните. Вы увидите, как сломанный болт выходит из резьбового отверстия. При необходимости заранее добавьте достаточное количество проникающего масла. Миссия выполнена!

Отделка

Очень важна хорошая отделка. Вы, как профессионал, это прекрасно знаете. Поэтому мы рекомендуем тщательно очистить просверленное отверстие. Вы хотите вкрутить новый болт? Затем сначала осмотрите резьбу в отверстии. При необходимости очистите эту резьбу метчиком третьей руки. К сожалению, на практике полностью предотвратить поломку болтов невозможно. Поэтому целесообразно иметь наготове набор для удаления болтов! Так что вы всегда хорошо подготовлены. С этим удобным набором проблема сломанного болта легко решается. Это позволяет быстро вернуться к обычной работе. Зная больше? Не стесняйтесь обращаться за советом к нашим экспертам Dormer!

P10010.7

1 -й стадии вращаемого шарика для удаления сломанного болта, цилиндр с конечным разрезом
Идентификатор материала: 7806115

PSF: P100

Покажите деталь

P10110.7

2ND. ° Countersink
Идентификатор материала: 7806120

PSF: P101

Покажите подробную информацию

A1171.0

Спубличный сверл
Материал ID: 5967942

PSF: A117

Show Depall 9003

0001

Электродуговой процесс позволяет быстро удалить сломанный инструмент

При использовании станков переменного тока Electro Arc учитывайте следующее:

Мощность и производительность
Источник питания мощностью 3 кВА разрушает метчики диаметром до 10 мм за один проход. (Используйте электрод 0,187 дюйма)
Блок питания мощностью 10 кВА разрушает метчики диаметром до 22 мм за один проход. (Используйте электрод 0,375 дюйма)
Источник питания мощностью 15 кВА разрушает метчики диаметром до 32 мм за один проход. (Используйте электрод 0,625 дюйма) Источники питания
20 кВА используются для более крупных метчиков, болтов и крепежных деталей.

Примечание: В зависимости от источника питания, несколько проходов могут быть самым быстрым и экономичным способом извлечения сломанного инструмента.

Временные исследования с использованием электродуговой модели 2-DVQT, оснащенной источником питания 20 кВА:

6 мм Taptite:
Размер сверла: 0,217 дюйма
Глубина отверстия: 1 дюйм
Диаметр электрода: 0,140 дюйма
Диапазон температур: #5
Глубина разрушения: 1,0 дюйма
Время разрушения: 1:45 минут
расход электрода: 1 ”

5 мм Taptite:
Размер сверла: 0,160 дюйма
Глубина отверстия: 1 дюйм
Диаметр электрода: 0,110 дюйма
Диапазон нагрева: № 4
Глубина разрушения: 0,250 дюйма
Время разрушения: 0:40 секунды
Расход молибденового электрода: 0,187 дюйма
Сверло, используемое для 5 мм, было недостаточного размера. Лучшее, что я мог сделать, это вставить болт на 0,300 дюйма в отверстие до того, как болт сорвется. Я уверен, что это действительно не имело значения. Результаты были бы такими же. Болт выходит легко.

Вышеупомянутый внедорожник был снова включен, когда 2-DBQT был использован для разрушения сломанного болта. Это не та машина, которая может позволить себе быть в автономном режиме!

2-DBQT теперь называется 2-DVQT. Посмотреть в действии:

У всех этих деталей автомобиля сломанные болты были сняты за считанные минуты! Посмотрите видео ниже для примера: Вы также можете извлечь сломанную дрель из коллектора.

Металлический дезинтегратор DC Примеры:

Time Study DC Metal Disintegrator
8MM Taptite:
Размер сверла: 0,290 дюйма
Глубина отверстия: 1,5 дюйма
Диаметр электрода: 0,187 дюйма
Диапазон нагрева: #7
Глубина дезинтеграции: 1,0 дюйма
Время дезинтеграции: 2: 10 минут
Расход молибденового электрода: . 312”

Пожиратель болтов — наш самый мощный дезинтегратор металлов

Разработанный специально для удаления сломанных болтов размером 1/2″ и больше, вы можете использовать Bolt Eater для удаления болтов диаметром 1″ и глубиной 4″ за 20 минут.
Удалите 1,5-дюймовые болты глубиной 4 дюйма в течение одного часа.
Удалите 2-дюймовые болты глубиной 4 дюйма в течение двух часов.
Удалите 3,75-дюймовые болты глубиной 6 дюймов за 5 часов. Эта сверхмощная машина рассчитана на непрерывную работу, поэтому вы сможете как можно быстрее удалить большие сломанные болты. Никакая другая машина не сравнится с Bolt Eater для удаления больших сломанных инструментов. Дезинтеграция — лучший и самый безопасный способ удаления больших сломанных болтов. Это быстро, эффективно и безопасно.

Time Studies:

Образец № 1:
1) Диаметр 3 дюйма, шпилька или болт длиной 3 дюйма
2) Графитовый электрод размером 1,250 дюйма на 6 дюймов
Примечание. В этом образце мы разделим три отверстия в форме листьев клевера. Это покажет, как большой болт разрезается на секции для легкого удаления.

Образец № 2:
1) Диаметр 2 дюйма, длина шпильки или болта 3 дюйма
2) Толщина 3/8 дюйма, длина 1 дюйм, ширина 1 дюйм, разрезной графитовый электрод с удлинителем 6 дюймов.
Примечание. Этот образец демонстрирует возможность разрезания болта на две части для облегчения его извлечения.

Образец № 3
1) 1 штифт или болт длиной 3 дюйма
2) Квадрат 0,735 дюйма x длина 6 дюймов без сердечника
Примечание. отвертки можно использовать для выкручивания сломанного крепежа. Если драйвер не срабатывает, стенки болта разрушаются к центру и легко снимаются.

Образец № 4
3) 1 “диаметр на шпильку или болт длиной 3”
4) Круглый 0,750″ x длина 6″ Графитовый электрод
Примечание. В этом образце показано, как можно расколоть отверстие, а сломанную застежку можно использовать с помощью легкого извлечения.
