Самодельный выжигатель по дереву – физика, презентации

Физический проект

Автор:

Гурьянов Никита ученик 9 класса Румянцевского филиала

МБОУ Дубравская СШ

с. Румянцево

Руководитель:

учитель физики

Румянцевского филиала

МБОУ Дубравская СШ

Сорокин О.В.

«Самодельный выжигатель по дереву»

2017 – 2018

Введение

Выжигание по дереву , или пирография – очень красивый и древний вид декоративно-прикладного искусства. Это очень интересное творчество! Оно приносит радость как детям, так и взрослым. Очень многие настолько увлекаются этим искусством, что становятся профессиональными пирографами.

Работа с выжигательным прибором, проработка точных линий развивает тонкую моторику руки и усидчивость, что особенно важно для развития с малого возраста.

Современные выжигательные приборы очень удобные и абсолютно безопасны при соблюдении правил эксплуатации.

Выжигание по дереву – это целая философия! Мастер-пирограф с помощью стихии огня и дерева выражает состояние своей души, свои мысли и чувства и воплощает их в материальном мире в виде произведений своего искусства.

проблема

Посещая уроки технологии в 5 – 8 классах, я выполнял работы по украшению своих поделок: лопаток, разделочных досок и других изделий при помощи выжигателя. Уроки выжигания по дереву были интересны, мне нравилось украшать свои поделки различными орнаментами.

Мне хотелось продолжить свою деятельность дома, но выжигателя у меня не было. Те, что предлагались в магазинах, меня не устраивали, ни по качеству, ни по дизайну

Цель работы : разработать творческий проект и изготовить аппарат для выжигания отличный от промышленных аналогов

Актуальность данной работы и причины изготовления выжигателя

На базе кабинета технологии, в школе я работал над проектами по созданию для мамы разделочных досок.

В школьном кабинете технологии мы занимаемся резьбой по дереву, решением технических задач.

Я увлекаюсь выжиганием, в литературе встречал много материала по изготовлению самодельных выжигателей, изготовленных нашей и зарубежной промышленностью. Так родилась идея собственными силами сделать прибор.

методы решения проблемы

-анализ источников информации; -беседы со специалистами; -изучение технологии обработки древесины выжиганием

-Сделать выжигатель самостоятельно

решение проблемы

В 9 классе учитель предложил мне разработать творческий проект по технологии. Проанализировав литературу, побеседовав со специалистами, изучив технологию обработки древесины выжиганием, в качестве объекта работы я решили изготовить самодельный выжигатель. Но с чего же начинать? Я составил последовательность решения проблемы – алгоритм дизайна.

Основное содержание

Изучив конструкцию покупных выжигателей, и учитывая опыт работы с ними, я выявил следующее:

Все выжигатели питаются напряжением 220 Вольт, которое опасно для жизни!
Напряжение на спирали /во вторичной обмотке трансформатора/ составляет от 1 до 3 Вольт, сила тока в цепи 2 – 3 Ампера.
Ручка выжигателя при работе нагревается до высокой температуры, приходиться выключать выжигатель и ждать пока он остынет.
Ненадежное крепление спирали к токоведущим проводам, приводящее к потере электрического контакта и , как следствие, к остыванию спирали.
Провода идущие от трансформатора к ручке выполнены из жесткого провода и они от частых перегибов ломаются.

Необходимые материалы и инструменты: – паяльник – блок питания – трубка от шариковой ручки – 2 иглы (одна от шприца, другая швейная) – нитки – круглогубцы – супер-клей – термоусадочная трубка

1. Первым делом берём иголку от шприца и откусываем круглогубцами носик.

2. Далее две иглы нам нужно примотать ниткой к трубке от шариковой ручки, так чтобы они были параллельны друг к другу.

3. Затем нам нужно согнуть кончик швейной иглы так, чтобы он ели-ели касался кончика иглы шприца.

4. Далее нам нужно припаять провода от блока питания к иголкам. В этом случае полярность не имеет значения, затем продеваем провода внутрь трубки.

5. Далее хорошо приматываем еще раз иголки с припаянными проводами к трубке и для надёжности пропитываем нитки супер-клеем.

7. Натягиваем термоусадочную трубку.

И вот, мини выжигатель готов!

Нагреваться до красна будет именно игла из под шприца, которая будет еле прикасаться ко второй игле. За счет маленькой площади прикосновения кончиков игл возникает большое сопротивление и игла начинает сильно нагреваться .

Области использования выжигателя

Пирография (искусство выжигания или «рисование огнем» по дереву) — отдельное направление в художественной графике. Это особая философия творчества в области декоративно-прикладного искусства. Она имеет интересную историю и собственные секреты.

Чтобы создать красивый рисунок, потребуется деревянная дощечка, электрический выжигатель (пирограф) и немного воображения.

Заключение.

Собрав выжигатель, я испытал его в работе, и получили следующие результаты:

– Иглы нагреваются до красно – желтого свечения, и оставляют четкую черную полоску на древесине.

-При работе контакт не пропадает.

-Ручка выжигателя не нагревается до высокой температуры.

-Выжигатель надежен в работе, им удобно пользоваться, кроме того он имеет меньшие габариты по сравнению с покупными.

Я достиг решения данной цели, собрав действующий

Выжигатель и оценил возможность его практического применения.

Самодельный выжигатель для любителей работы по дереву. Есть несколько видов выжигания

Портативный электронный выжигатель представляет собой устройство для нанесения рисунка на определенный вид материала (дерево, картон, бумага, фанера, ткань).

Изделие широко используется в сфере любительской пирографии, поэтому данное приспособление пользуется большой популярностью не только у профессиональных художников, но и у частных любителей выжигания картин.

Чтобы сделать самодельный выжигатель своими руками понадобится минимальный набор составляющих элементов и инструментов, которые можно использовать из домашних подручных средств или приобрести в местном хозяйственном магазине.

Подготовка материалов для изготовления

Чтобы сделать домашний выжигатель необходимо иметь минимальный набор инструментов и комплектующих.

Для того, чтобы сделать пирограф понадобится:

Деревянный штапик на 10 см.
Клейкая лента или изолента.
Электронный блок не менее, чем на 5 Вольт 2А.

Нихромовая нить.
Паяльник.
Электродрель с подходящим сверлом.
Флюс для пайки.
Припой – олово.

Процесс изготовления начинается с подготовки всех инструментов и нужных материалов. Для начала необходимо отыскать нихромовую нить, которая может продаваться в любом хозяйственном магазине. При отсутствии нити в продаже материал можно добыть из старого электропаяльника.

Понадобится сделать разборку нагревательной части электроприбора. Нихромовая нить находится на «жале» паяльника под металлическим кожухом и легко снимается путем сматывания без использования сторонних инструментов.

Как сделать мини-выжигатель?

1. Изготовление держателя, куда вставляется игла для выжигания.

Держатель можно сделать из обычного деревянного штапика длина которого подбирается индивидуально. В среднем достаточно 10-ти сантиментов. Внутри рукоятки понадобится изготовить отверстие под провод. Осуществить процедуру возможно с помощью электродрели или шуруповерта.

Сверло следует подбирать строго по толщине провода. На конце штапика необходимо изготовить небольшое расширение для выводов концов проводов к которым будет закреплена игла их нихромовой проволоки.

2. Подключение электронного блока к игле

Самодельный выжигатель работает от электронного блока на 5 Вольт мощностью не менее 2 Ампер. В качестве электро-блока подойдет обычная зарядка от телефона с нужными характеристиками. Для подключения следует сделать разветвление двухжильного провода, разделить его на 2 отдельных. Концы пропускаются через ранее изготовленное отверстие в рукоятке и выводятся наружу.

3. Припаивание иглы к проводам

Нихромовая игла должна быть припаяна по концам к выведенным проводам. Каждый отдельный конец припаивается к отдельному проводу. Для припоя следует использовать флюс так, как материал нихром довольно трудно поддается припою. Размер иглы должен быть не менее 5-ти сантиметров, иначе выжигатель будет недостаточно разогревать нить и соответственно ухудшится его производительность.

4. Изоляция держателя с помощью изоленты

Сделать изоляцию можно с помощью изоленты или клейкой ленты. Держатель выжигателя обматывается в 3-5 слоев и крепко обжимается в руках, чтобы лента максимально качественно приклеилась к деревянному основанию. Во время приклеивания следует исключить попадание изоленты на иглу.

5. Тестирование выжигателя

Чтобы протестировать выжигатель необходимо подключить электронный блок в сеть 220 Вольт, после чего в течении нескольких секунд можно наблюдать покраснение нити иглы. Проверять устройство следует на любой деревянной поверхности.

Видео: как сделать мини выжигатель своими руками?

Подготовительные работы
Процесс сборки

Пирография, или выжигание по дереву , – увлекательное, интересное хобби. Его осваивают те, кто любит художественное искусство. Письмена, в которых впервые упоминаются выжженные огнем узоры, датируются 700 г. до н. э. Выжигательный аппарат был изобретен в начале XX века. Первые устройства изготавливались из стеклянной емкости, дополненной двумя резиновыми трубками. На конце одной из трубок крепился резиновый шар для нагнетания воздуха, на конце другой располагался платиновый наконечник, соединенный с рукояткой.

В середине XX века появился электрический выжигатель нового образца, ставший прототипом современного аппарата. Самобытный вид прикладного искусства стал доступен детям.

Конструкция с тех пор претерпела немалые изменения. Производители устанавливают регулятор мощности. С его помощью можно плавно настраивать температуру рабочей иглы. Это позволяет наносить узор на любой подручный материал. В продаже можно встретить модели с большим количеством насадок. За счет разнокалиберных перьев существует возможность формировать штрихи разного размера, придавать рисунку объем.

Несмотря на достаточный выбор среди заводских аппаратов, многие мастера хотят сделать выжигатель по дереву своими руками. К этому прибегают в основном опытные художники .

Часто обнаруживаются неполадки со стороны встроенного трансформатора, приходится самостоятельно решать проблему.

Некоторые мастера хотят дополнить имеющийся простенький выжигатель специальным устройством, с помощью которого можно настраивать степень нагрева иглы. В статье предоставлено практическое руководство по сборке мини-выжигателя по дереву из подручных средств.

Разработка электрической схемы

При сборке самодельного выжигателя необходимо иметь знания в области радиоэлектроники. Это позволит разработать электрическую схему. Если навыков в этой сфере нет, можно воспользоваться схемой, представленной ниже.

Схема может быть простой или достаточно сложной, рассчитанной под требования разработчика. Задача – подобрать самый приемлемый вариант, реализовать его на практике.

Подготовительные работы

Перед тем как сделать выжигатель, нужно спланировать процесс, собрать необходимые материалы, приспособления. Набор комплектующих зависит от того, какой тип устройства планируется сделать . Если нужен выжигатель с регулировкой температур, придется найти диммер, светорегулятор, или аналогичный по функциональному направлению механизм. Также нужно подготовить:

иглу швейную;
иглу съемную от шприца;
блок питания;
паяльный прибор.

Для работы необходимо взять старое зарядное устройство от мобильного телефона. Для самодельного выжигателя хорошо подойдет блок питания от iPhone. Его напряжение на выходе составляет 5,1 V и 2 А. Чем мощнее будет зарядка или аккумуляторный блок, тем лучше . Если такого устройства нет, можно использовать зарядку для шуруповерта или другого схожего компактного инструмента, который не работает или не используется из-за ненадобности. Также необходимо найти в хозяйстве или купить в магазине шпажку для барбекю, нитки высокой прочности, флюс, припой.

Игла – один из основных элементов самодельного выжигателя по дереву. К ее выбору стоит подходить ответственно. Именно от этой детали зависит, насколько утонченным будет орнамент, миниатюрный силуэт, нанесенный на деревянную поверхность. Рекомендуется отдавать предпочтение тонкой и острой игле . Хороший вариант – медицинская иголка. Она будет раскаляться до максимальной температуры, равномерно прогревать швейную иглу, которая будет выжигать рисунок на обрабатываемом материале.

Процесс сборки

Для начала нужно взять круглые плоскогубцы или слесарные клещи. С их помощью откусывается носик медицинской иглы. Затем строго параллельно две иглы прикрепляются к шпажке для барбекю, фиксируются при помощи крепкой нити. Конец швейной иглы аккуратно сгибается до тех пор, пока он слегка не коснется кончика медицинской иголки.

Затем необходимо подсоединить провода от зарядного устройства к иглам. Полярность не имеет значения, провода можно подключать произвольно.

Чтобы электровыжигатель служил долго и надежно, места соединения необходимо правильно обработать. Для этого на них наносится небольшое количество флоса, затем они залуживаются.

Провода для выжигателя припаиваются поочередно, прикрепляются на деревянные шпажки, фиксируются нитками. Лишние выступающие концы шпажек обрезаются. Для большей надежности нитки можно обработать суперклеем, защитить термоусадочной трубкой. После этого этапа прибор готов, его можно использовать по назначению.

На рисунке представлен пример выжигателя.

Принцип действия устройства не отличается от принципа действия заводского аппарата. Несмотря на то что зарядка имеет всего лишь 2 А и 5,1 V, в момент подачи электрического тока тонкостенная пустотелая игла от шприца интенсивно нагревается, передает накал швейной иголке. Выжигатель компактен, на практике показывает отличную работу, позволяет наносить на деревянную поверхность штрихи толщиной 10 мм.

Чтобы лучше разобраться в процессе сборки, можно посмотреть видео.

Многие люди сегодня, как взрослые так и дети, любят выжигать по дереву. Этот вариант хобби даже имеет свое название – пирография. Появился этот вид искусства достаточно давно, а суть его заключается в изображении рисунков на твердых поверхностях древесин так, чтобы надолго запечатлеть картинку. Для этого необходим разогретый предмет, способный плавить поверхность и оставлять следы.

Какие нужны материалы? Для основы под будущее изображение подходит древесина, так как этот материал один из наиболее недорогих и податливых выжиганию.

Бесспорно, каждому человеку хотя бы раз в жизни приходилось видеть результат пирографии. Переводится это слово, как «изображение с помощью огня». Выглядят рисунки действительно очень оригинально.

Как и рисование, выжигание по дереву – это достаточно объемный и кропотливый труд. Для создания шедевра пирографии недостаточно изобразить элемент или чье-нибудь лицо. Необходимо передавать каждый штришок, даже самый незначительный, отображая выражение глаз и настроение.

Как самостоятельно сделать выжигатель?

Для создания выжигателя своими руками вам потребуется сообразительность и усидчивость, так как дело это не самое простое, а схема достаточно запутана. При изготовлении вам придется использовать разное оборудование, которого нет в обычной продаже.

Что нам потребуется?

Список необходимых предметов зависит от того, какой выжигатель по дереву вы хотите сделать. Единственное, что вам понадобится в любом случае – это нихромовая нить. Следующими обязательными запчастями являются провод и батарейка. Хорошо, если батарейка аккумуляторная, так как постоянная работа с устройством будет расходовать много простых батареек – это ударит вам по карману.

К проводу тоже предъявляются некоторые требования. Хороший провод станет залогом вашей безопасности, поэтому подойдите к вопросу со всей ответственностью.

Где взять схему?

Схему вы можете разработать самостоятельно. У нас в статье также представлено несколько разных схем – от элементарных до сложных. Все изобретения рассчитывались под требования разработчика, а вы можете подобрать подходящий вариант.

Следует отметить, что каждый человек индивидуален и имеет свой характер и требования. Вариантов схем очень много, поэтому вы можете попробовать сделать собственную, пусть даже она будет сложнее и требовательнее представленных.

Разумеется, реализовать собственную схему будет легче тем людям, которым знакомы законы физики и кто сталкивался с электрическими цепями. Если вы в этом не разбираетесь, найдите информацию и изображение схем, разберитесь в них и узнаете, что и как работает.

С чего начать?

Начинать следует всегда с моделирования выжигателя у себя в голове, а потом нужно перенести рисунок на бумагу. Когда имеются четкие идеи, вы можете приступать к поиску комплектующих. На это уйдет немного времени, так как основные детали имеются почти в любом доме. Если вам нужен пирограф со сменными насадками и изменением температуры, все усложнится.

Как сдела ть простейший выжигатель?

Мало у кого есть достаточное количество времени на создание сложного выжигателя, поэтому рассмотрим простой вариант.

Материалы

Для сборки этого устройства вам потребуется следующее:

швейная игла;
игла от медицинского шприца;
двойной провод.

Игла очень важна, так как ее качество повлияет на качество ваших шедевров. Лучше выбрать тонкую и острую иголку. Игла от шприца будет нагреваться при работе до красна, а швейная иголка будет слегка к ней прикасаться – это вызовет сопротивление и поспособствует прогреву иглы.

Процесс сборки

Для изготовления выжигателя вам понадобится колпачок от шприцевой иглы и швейная иголка с продетой ниткой. Нужно проткнуть крышечку иголкой и протянуть нитку до конца, чтобы игла прилегла к колпачку. Для закрепления обмотайте ее остатком нитки, а игла при этом должна выйти за пределы колпачка и разместиться параллельно относительно него.

Возвращаемся к шприцевой детали. Конусообразный колпачок нам не нужен – удаляем его. Иглу приматываем к противоположной части колпачка другой ниткой и швейной иголке. Теперь слегка сгибаем кончик иголки, чтобы он едва касался своим кончиком швейной иглы. Как мы говорили, чем меньше площадь соприкосновения, тем быстрее будет разогреваться выжигатель.

Питание

Берем хороший двойной провод – его следует зачистить с обеих сторон и сделать в колпачке два отверстия для вывода провода наружу. После этого подключите каждый провод к иголкам – прикрутите их как можно крепче, так как от этого будет зависеть качество прохождения тока.

Для качества и безопасности окончательно закрепите провод изолентой.

Напоследок используйте ненужную кнопку, например, от старого магнитофона, и АКБ. Главное не перепутайте полярность, иначе аппарат не будет прогреваться.

Подведем итоги

Следует отметить, что выжигание сегодня не просто является видом хобби, но может стать способом заработка. С каждым днем спрос на выжигание пейзажей и портретов повышается – это занятие соперничает с резьбой по дереву. Изначально ее создали для разнообразия интерьеров старинных домов 19-20 столетий. Когда в магазинах нельзя было купить красивую мебель, ее нужно было создавать своими руками.

В действительности вы можете сделать любые выжигатели по дереву в кратчайшие сроки. Нарисованный чертеж или эскиз упростит процесс сборки и создание устройства.

Не имеет значения, насколько сложным будет ваше устройство – главное правильно сделать наконечник. От него зависит качество всех создаваемых картин. Если выжигатель будет рисовать узоры по дереву максимально точно, вы сможете рисовать изображения любой сложности.

Пирография – это одна из техник нанесения изображения на твердые поверхности из органических материалов при помощи нагретого до высоких температур предмета. В качестве основы для картины преимущественно используется древесина. Инструментом для выжигания является петля из закрепленная в специальном держателе. Выжигатель по дереву своими руками можно сделать разными способами и даже обеспечить программное управление устройства.

Однако такая схема является достаточно сложной, и для ее реализации потребуется недоступное для широких масс оборудование. Впрочем, можно сделать и достаточно простой выжигатель своими руками буквально из подручных материалов и блока питания. Он имеет и несложную принципиальную электрическую схему управления токами на первичном контуре.

Принцип действия пирографа

Возникает сразу два вопроса: как сделать выжигатель по дереву и как это все работает? Для того чтобы разобраться в этом, необходимо понять используемые в приборе физические принципы. В целом же, устройство работает следующим образом: из нихромовой проволоки разогревается переменным током до высоких температур. При соприкосновении с гладкой деревянной поверхностью происходит ее обугливание.

Степень воздействия на материал можно регулировать, варьируя время контакта, его усилие и параметры тока. Первые два показателя определяются на глаз по изменению цвета пластины. Регулировка тока производится установленным на корпусе прибора. Опытные мастера пирографии подбирают ток однажды в начале работы над изображением, а затем только управляют держателем.

Материалы и комплектующие для самодельного выжигателя

Классическая схема выжигателя по дереву промышленного изготовления сложна для реализации в кустарных условиях. Она была модернизирована народными умельцами, в итоге управление токами перенесено с выхода вторичной на вход первичной обмотки. Так устроен регулируемый паяльник. Для достаточно грубого нагревательного элемента, каковым, по сути, является кусок нихромовой проволоки, форма выходного напряжения не имеет особого значения.

Куда важнее возможность более или менее точной настройки и стабильности напряжения. Достигнуть необходимых показателей проще, варьируя показателями первичного контура. Особое значение имеет во вторичной обмотке – оно должно быть достаточным, чтобы выдержать нагрузку тока на нагревательном элементе. Расчеты значений производятся по формуле, где сопротивление равно отношению напряжения к силе тока (закон Ома).

Изготовление держателя для пирографа

Основу его составляет ручка из прочного диэлектрического материала. Это может быть и готовая ручка паяльника из дерева или термостойкого полимера. Напряжение к инструменту подается по электрическому двухжильному проводу с двойной изоляцией типа ПВС. Сечение проводника должно быть не менее 1 кв. мм, что вполне достаточно для обеспечения безопасной работы мастера пирографии.

Выжигатель своими руками делается таким образом, чтобы исключить возможность поражения человека электрическим током. Важная деталь – держатель для нихромового нагревателя, который является ничем иным, как куском спирали накаливания для электроплитки открытого типа. Он фиксируется на плате из текстолита или другого материала, стойкого к высоким температурам.

Наилучшие крепления для элемента накаливания – электромонтажные клеммы с фиксирующими винтами. Они изымаются из пластикового корпуса и крепятся к изолятору. С одной стороны в них вставляется питающий провод, пропущенный через ручку, а с другой стороны – нихромовый нагревательный элемент. После сборки пластина аккуратно вводится в полость ручки и закрепляется там.

Сборка и настройка пирографа

Самодельный выжигатель по дереву состоит из блока питания и держателя с нагревающим элементом. Подключение его производится ко вторичной обмотке понижающего трансформатора. Для этого используются установленные на плате стандартные винтовые электромонтажные зажимы. Первичный контур трансформатора управляется несложной электрической схемой из трех сопротивлений, такого количества емкостей и двух триодов.

Выжигатель по дереву своими руками монтируется в пластиковый или металлический корпус. Для сборки схемы управления может использоваться либо произведен так называемый навесной монтаж. После сборки осуществляется подключение и настройка прибора. Она сводится к проверке пределов регулирования напряжения на выходе вторичной обмотки, они должны вкладываться в промежуток от 3 до 8 В.

Применение аппарата по назначению

Выжигатель по дереву, своими руками изготовленный, используется для создания картин и иных изображений. Порядок работы с ним выглядит следующим образом: фотография переносится с бумаги на подготовленную поверхность при посредстве обычной копирки. Затем при помощи хорошо разогретого устройства наносятся линии, штрихи и точки, которые и создадут целостное изображение.

Заключение

Выжигатель по дереву, своими руками собранный из доступных материалов, станет отличным инструментом для творческого развития личности. Это занятие в равной мере увлекательно и для взрослого человека, и для ребенка. Рост мастерства художника происходит в ходе появления и закрепления навыка работы с прибором.

Как сделать самодельный выжигатель? Выжигатель по дереву из паяльника своими руками Как работает выжигатель

Принцип действия пирографа

Материалы и комплектующие для самодельного выжигателя

Изготовление держателя для пирографа

Сборка и настройка пирографа

Применение аппарата по назначению

Заключение

Выжигание по дереву – это форма искусства пирографии, позволяющая создавать на материале разнообразные изображения. Художественная обработка древесины известна ещё с доисторического времени. Первые аналоги, представлявшие выжигатель по дереву, были неудобны и работали на горючем. Выжигание стремительно завоёвывало популярность. Позже появился современный самодельный выжигатель.

Основные виды процесса выжигания

Пирография выражена классическими способами и техникой для обработки древесины. Умельцы практикуют открытую струю пламени, равномерно обрабатывая всю поверхность лицевой стороны изделия. Это создает желаемый, более глубокий фон для картины.

Эффективно использование слоя глины, которая позволяет обжечь оголенный, предварительно вырезанный на нанесенном материале рисунок. Такой метод позволяет наносить светлую картину на темном фоне и наоборот.

Практикуется метод обработки древесины горячим песком. Мастер погружает заготовку в массу, если необходимо придать оттенок светлому материалу, определяя экспериментально необходимое время воздействия.

Самостоятельно рассматривается устройство бутанового резака, как выжигателя по дереву. Основные характеристики такой техники подходят для создания неоднородных элементов с неправильной формой (волны, тучи). Существуют способы выжигания солнечным лучом, фокусируя энергию линзой.

Известно выжигание трением на токарном станке, раскаленными предметами. Используется рельефное выжигание, выполняя граничные надрезы. Также в ходу миниатюрная пирография с самыми маленькими экземплярами перьев.

Способы работы с выжигателем по дереву

Классический прибор для выжигания по дереву может выполнять различные виды нанесения объектов исходя из общей задумки будущей картины.

Популярный вариант – выжигание по контуру, где обработке подвергаются только линии границ объектов. В случае силуэтного выжигания, некоторые фигуры, или фон полностью выжигаются. Искушенные мастера могут прибегнуть к декоративному выжиганию, которое позволяет передать тени.

Освоение метода светотени позволит искушенному созидателю рисовать картины с передачей объема и динамики используя самодельный выжигатель.

Аппарат для выжигания

Современный электрический выжигатель позволит практиковаться даже начинающим людям. Выжигатель состоит из понижающего трансформатора основные характеристики которого должны быть со значениями не менее 5 V, и 2А. Необходима ручка с насадками и электрошнур, которые соединяются в единую цепь. В роли насадок могут применяться различные перья и нити накаливания, которым можно придавать желаемую форму. Часто заводские инструменты переоборудуют, меняя родной реостат на лабораторный трансформатор. Такое дополнение позволит контролировать интенсивность накаливания, что позволяет разнообразить цветовую гамму в работе.

Выделяются типы выжигателей двух видов:

Выжигательный аппарат с проволочным наконечником, в том числе изготовленные своими руками.
Электровыжигатель с твердым пером по дереву.

Основные характеристики электровыжигателя с твердым пером выделяются быстрым накаливанием и остыванием инструмента. Через несколько секунд после включения, электровыжигатель готов к использованию. Термический режим позволяют контролировать значение мощности. Жало из нихромовой проволоки позволяет добиться точных движений и более качественного результата работы. Оно крепится на специальный держатель-вилку. Жало разогревается до красна за несколько мгновений. Наконечник прибора может регулироваться для нужной формы. Перья из проволоки могут крепиться различными способами: либо двумя болтами, либо используют сменные насадки.

Аппарат с проволочным пером обладает следующими основными характеристиками:

длительная служба нагревательного элемента;
простая замена проволочного элемента;
прибор для выжигания по дереву позволяет нанести линии различных параметров.

К плохим качествам прибора, можно отнести высокую стоимость и сложность починки, трудности поиска комплектующих.

Электровыжигатели с использованием твердого наконечника, имеет общий вид паяльника. Отличием являются наборы со сменными насадками для более удобной работы с древесиной. К достоинству такого агрегата можно отнести небольшую цену (в 3 раза меньше), большое количество насадок.

Модели просты в использовании, долговечны. Однако, такой инструмент будет нагреваться и остывать около 5 минут, а форма часто не позволяет применять кропотливые, мелкие работы. Ручка техники во время работы также нагревается и требует регулярной остановки работы.

Такой прибор подойдет для создания жирной линий, тени на большом участке рисунка.

Любая схема выжигателя по дереву состоит из одинаковых элементов:

экран металлический;
держатель нихромовой проволоки или другой элемент для эффективного выжигания по дереву;
выжигательный элемент;
корпус прибора;
провод для электрического питания.

Приборы, как правило, питаются от стандартной сети 220В используя трансформатор. На рынке появились современные приборы со встроенным лазером для выжигания по древесине.

Работа схемы ручного выжигателя по дереву своими руками и последующая настройка всегда актуальны для любителей выжигания. Для создания всех элементов самодельного аппарата необходимы знания радиоэлектроники. Существуют уже придуманные схемы, которые отлично подойдут для самодельного механизма.

Делаем простейший выжигатель

При желании можно собрать выжигатель по дереву своими руками. Для этого потребуется небольшой набор инструментов и некоторые подручные средства, повсеместно используемые предметы быта. Чтобы собрать самодельный выжигатель необходимы следующие материалы:

Штапик из древесины.
Клейкая лента изоляционная.
Блок питания.
Нить накаливания из нихромового сплава.
Паяльный прибор.
Флюс для паяния.
Олово для припоя.
Электродрель с насадками.

В список могут добавляться и другие материалы, такие как нитки для шитья, резиновые термотрубки.

Процесс сборки мини-выжигателя

После подготовки всех составляющих начинается создание держателя для прибора. В качестве болванки, чтобы собрать самодельный простой выжигатель по дереву можно использовать деревянный штапик, с обычной длинной не более 10-ти см. В качестве держателя также можно использовать ручки от лакокрасочных кистей.

Ход требуемых действий:

У иглы от шприца удаляется пластиковая основа от стержня используя пассатижи.
Две иглы (одна швейная, другая от шприца для инъекций) необходимо прикрепить к рабочему концу ручки в параллельном соотношении. Острие обеих иголок должно направляется вперед, напоминая простую чернильную ручку. Для скрепления можно применять нитку, обматывая все элементы, тем самым формируя слой изоляции. Можно использовать изоляционную ленту.
После надежного крепежа элементов, свободный конец швейной иглы необходимо согнуть таким образом, чтобы острие слегка дотрагивалась до кончика тонкой стенки медицинской иглы. Осуществить деформацию можно при повторном использовании утконосых пассатижей. Игра шприца начинает разогреваться за счет высокой сопротивляемости.
К закрепленным иголкам необходимо подключить питание от сетевого зарядного блока. Полярность в данном случае не имеет значения. На зону припоя наносится флюс, и производится припайка оловом.
Вся зона соединения с проводами, также заматывается ниткой или другим изолирующим материалом, надежно закрепляя все элементы, лишнее удаляется.
Слой ниток можно пропитать суперклеем, а сверху натянуть термоусадочную трубку. Это сделает прибор более удобным в использовании.

Существуют и более сложные примеры создания выжигательного аппарата своими руками.

В деревянную заготовку с рабочего торца, необходимо забить два небольших гвоздя. После чего требуется откусить шапки элементов.
Вдоль всей ручки размечают и проделывают канавки для будущего провода. С этим сможет справиться даже канцелярский нож. Иногда для ручки применяют рукоятку лакокрасочной кисти. Углубления можно обработать напильником для удаления всех стружек и дефектов.
Провода устанавливаются и закрепляются клеем.
Каждый провод приматывают к соответствующему стержню гвоздя и затем обрабатывают соединение пайкой.
Соединительные клеммы для проводов с шурупами помещаются на свободные части вбитых стержней
Иглу для инъекций сгибают, придавая форму треугольника без основы. Место сгибания подвергают обработке напильником для утоньшения. Таким образом самодельный выжигатель будет нагреваться в требуемой зоне.
Созданный наконечник вставляют в клеммы и прибор может тестироваться.

Если все элементы хорошо присоединены, а материалы для наконечника хорошего качества, можно использовать такой аппарат без длительной замены комплектующих.

Творческих людей, которые любят делать поделки своими руками, несомненно, сможет заинтересовать и такое направление, как выжигание по дереву. Второе его название – пирография, обозначает процесс переноса рисунка на деревянную поверхность с помощью паяльника. Получаются необыкновенные шедевры, к тому же сам процесс помогает избавиться от напряжения. Готовые произведения подойдут на подарок близким, друзьям или украсят стену в собственном доме.

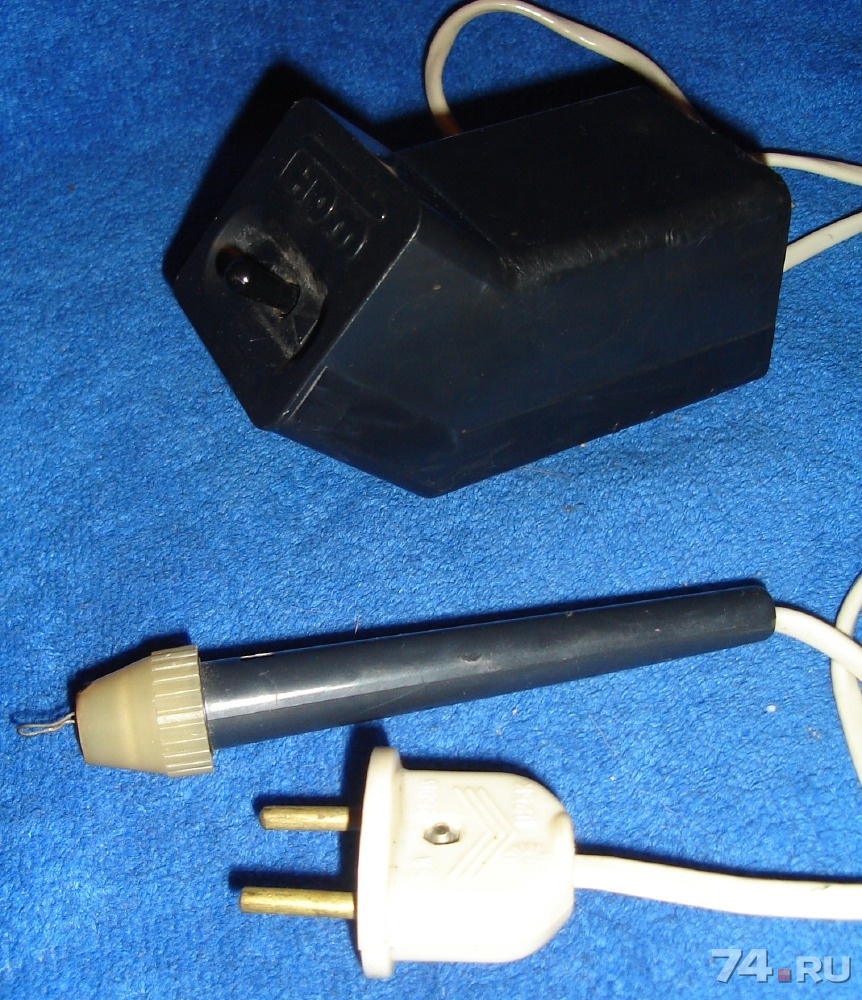

Пирограф и его разновидности

В продаже можно обнаружить десятки моделей электровыжигателей от разных производителей. У каждого вида свои особенности, но все они делятся на две большие группы:

с твердыми перьями. Выжигающие устройства с твердыми перьями могут поддерживать определенную температуру накаленности пера. При выборе выжигателя нужно учесть , что чем больше мощность, тем быстрее можно работать. Они прочные, и ими несложно пользоваться. Больше всего подойдут для изготовления крупных рисунков. В наборе идут разные насадки, с помощью которых можно выполнять разные виды работ;
с проволочными перьями. Выжигающие устройства с проволочными перьями можно использовать для тонких и кропотливых работ по дереву.

Как сделать выжигатель по дереву своими руками

Не у всех есть возможность приобрести прибор для выжигания. Для денежной экономии его можно изготовить своими руками.

Для изготовления выжигателя нужно подготовить паяльник, нихромовую нить, круглогубцы, 1 швейную иглу, 1 иглу от шприца, шпагу для барбекю, клей-момент, термоусадочную трубку и блок питания.

Нужно взять шприцевую иголку и откусить круглогубцами ее нос.
На шпагу для барбекю параллельно присоединить две иглы и намотать сверху нитку.
Далее, конец швейной иглы сгибаем до тех пор, пока он не коснется кончика иголки от шприца.
Припаиваем проводки от блока питания к иголкам.
Крепко наматываем ниткой провода на шпагу.
Торчащий деревянный низ шпаги можно отрезать.
Пропитываем намотанную нитку клеем Моментом.
Поверх нитки налаживаем термоусадочную трубку.

Выжигатель готов, теперь его необходимо протестировать. Для этого требуется подключить блок питания в розетку 220 В, если все сделано правильно, нити иглы должны покраснеть в течение пары секунд. Проверять устройство необходимо только на деревянных поверхностях.

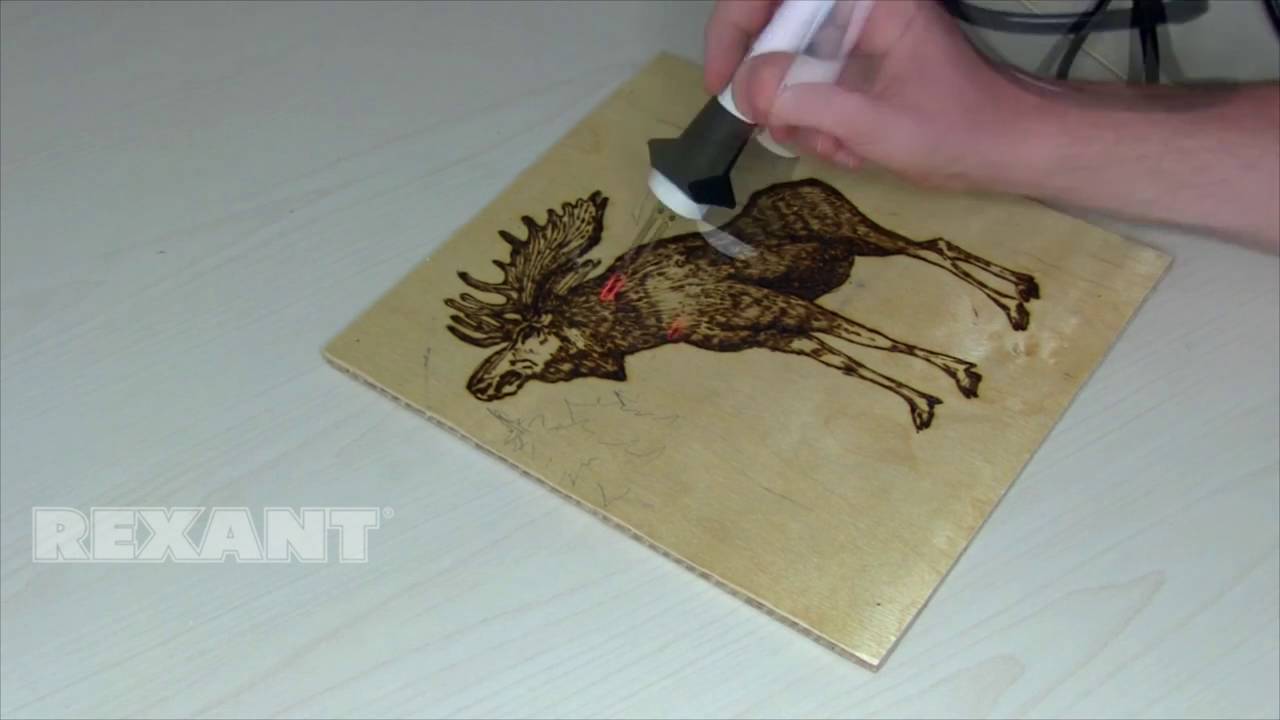

Ход выполнения пирографии

Заранее подготавливаются все необходимы материалы и инструменты.
Подбирается нужный по размеру деревянный кусок. Рисунок выполнять лучше на более гладкой стороне. Дерево по жесткости различается от 1 до 10. Соответственно к 1 жесткости относятся самые мягкие деревянные поверхности, а к 10 – самые твердые. Для первых попыток лучше использовать мягкие деревянные куски.
Выжигатель рекомендуется разместить на специальную подставку, так как он моментально нагревается.
Затем нужно отшлифовать кусок дерева, на который будет наноситься рисунок. Для этого можно использовать наждачную бумагу.
Вместо непрерывных линий, необходимо наносить штрихи. На дерево нельзя надавливать очень сильно, иначе будет трудно управлять карандашом, а затем стирать лишние линии.
Не нужно торопиться быстрее сделать работу. Выжигание по дереву сам по себе долгий кропотливый процесс. Для новичков рекомендуется стараться использовать одинаковую силу при нанесении рисунка. Рисунок можно сделать темнее, если удерживать ручку выжигателя на определенном участке.
Кусок дерева необходимо расположить так, чтобы волокна были направлены книзу. Это поможет облегчить нанесение рисунка, так как все время будет движение прибора вниз. Выжигая против волокон, значительно увеличится сопротивление.

Важно подобрать комфортное место для деревянной дощечки. Нужно разместить ее так, чтобы можно было легко достать выжигательным прибором в любую часть.
Рекомендуется начинать выжигание рисунка с нижней части или по внешнему краю.
Необходимо проходить по местам несколько раз. Если мягче касаться деревянной поверхности, будет легче передвигать прибор. Запястье нужно стараться удерживать на дощечке.
В первую очередь нужно закончить вырисовывать основные линии, а потом уже переходить к остальным деталям.
Для изготовления обычного 2D рисунка, а для 3D – нужно приобрести разные насадки.
Когда эскиз рисунка будет готов, можно перейти к добавлению цветов. Но нужно помнить, что не всегда дополнительный цвет будет красиво смотреться. Для этого можно воспользоваться акварельными красками.
Для каждой насадки необходимо регулярное очищение. Это можно сделать при помощи шлифовальной колодки для быстрой очистки. Снять насадку необходимо плоскогубцами и для безопасности опустить в холодную воду на несколько минут.
Когда рисунок будет завершен, на него нужно нанести специальное лаковое покрытие и дождаться пока поверхность высохнет до конца. Наносить его необходимо в хорошо проветриваемой комнате или на улице.

) набирает все большую популярность среди поклонников нестандартных идей домашнего творчества. И этому есть простое объяснение – при помощи компактного электроприбора можно выжигать не только узоры и примитивные рисунки, но целые картины, которые вполне достойны стать шедеврами искусства.

Портативный бытовой пирограф электрического типа со сменными латунными насадками или «петлей» из нихромовой проволоки позволяет выжигать на разных материалах: дерево, фанера, кожа и картон. На рынке представлено множество моделей выжигателей, однако многие из них не устраивают или по цене, или по качеству. Поэтому все больше людей предпочитает делать выжигатель по дереву своими руками. Здесь нет ничего сложного, главное – запомнить основные моменты и правильно подойти к этому вопросу.

Как сделать выжигатель по дереву своими руками: полезные рекомендации

Любая работа в домашних условиях, в особенности та, которая касается изготовления электроприборов, начинается с тщательной подготовки. Нужно не только внимательно изучить электросхемы и спланировать последовательность действий, но и приготовить заранее основные материалы и подручные приспособления, которые пригодятся в процессе создания электрического выжигателя. Если с подобной работой вы сталкиваетесь впервые, не лишним будет посмотреть обучающие видеоролики на YouTube, чтобы лучше понять, с чем предстоит иметь дело.

Теперь давайте подробнее остановимся на том, как сделать самый простой выжигатель своими руками. Для начала вам потребуется определиться с поставленными задачами и подобрать необходимые комплектующие для работы. Если вам нужен простой выжигатель, достаточно будет использовать блок питания или аккумуляторную батарею, а также нихромовую проволоку или медицинскую иглу. Чтобы смастерить мощную паяльную станцию для выжигания, то потребуется найти или сделать дома самостоятельно отдельный трансформаторный блок, а также использовать терморегулятор (как вариант, подойдет диммер для лампочек).

В этой статье мы рассмотрим популярные варианты простейших пирографов, для изготовления которых не потребуются специальные навыки и знания. В качестве понижающего трансформатора можно использовать зарядное устройство от смартфона или аккумулятор от шуруповерта. Оптимальные характеристики – 5 V и 2 А. Если взять зарядку меньшей мощности, то рабочий инструмент прибора вряд ли сможет нагреться до нужной температуры. Дополнительно вам потребуются иглы (швейные или медицинские) и клеммы, а также расходные материалы: прочные нитки, суперклей, флюс и припой.

Выжигатель работающий от батареек

Чтобы смастерить электровыжигатель, аналогичный пирографу на нихромовой проволоке, вам понадобится:
— иголки от шприцов;
— двухжильный провод;
— небольшой тумблер;
— прочные нитки;
— аккумуляторная батарейка;
— деревянная палочка.

Возьмите две иголки и отрежьте от них нижнюю часть, которая надевается на «носик» шприца. Затем прикрутите провода на тупой конец иголок. После этого надежно зафиксируйте медицинские иглы с помощью ниток на нижнем конце деревянной палочки. Также соедините провода с тумблером, а затем приклейте к ручке-держателю саму аккумуляторную батарейку и тумблер, аккуратно соединив элементы между собой. Подробные схемы выжигателя с батарейкой можно найти в интернете.

Возьмите пассатижи и подогните концы иголок таким образом, чтобы они плотно соприкасались. Вот и все. Теперь можете приступать к рисованию изображений и рисунков на фанере или деревянной заготовке.

Как сделать мини выжигатель по дереву

Найдите или сделайте своими руками подходящую деревянную ручку – желательно использовать заготовку прямоугольной формы. Многие домашние умельцы советуют использовать в качестве держателя не брусок, а деревянный штапик, но в данном случае этот вариант не подойдет. Забейте два гвоздя в торец будущей ручки-держателя. При желании можете предварительно просверлить отверстия меньшего диаметра, чтобы заготовка не раскололась. После того, как забили в деревянный брусок гвозди, откусите их шляпки – они не пригодятся.

На следующем этапе нужно вдоль основания заготовки (с обеих сторон) произвести разметку линии и вырезать канавки под провод. Для этого можно использовать как специальные столярные инструменты, так и обычный канцелярский нож. Обработайте канавки под провода и сам самодельный выжигатель по дереву напильником, чтобы придать всей «конструкции» закругленную форму. Затем установите гнездо для блока питания с проводами на тыльную часть заготовки, зафиксировав все эпоксидкой или суперклеем. Места соединения проводов с разъемом перемотайте изолентой.

Далее соедините концы проводов и торчащие металлические штыри, которые получились из гвоздей. Для большей надежности и хорошего электрического контакта места соприкосновения проводов с гвоздями лучше запаять. Затем установите на свободных концах штырьков соединительные клеммы, зафиксируйте их шурупами. Нижнюю часть «держака» тоже перемотайте изолентой. В качестве рабочего нагревательного элемента для простейшего выжигателя лучше всего использовать медицинскую иглу. При помощи нашпиля аккуратно сточите ее центральную часть, чтобы она разогревалась именно в этом месте. Пластмассовый колпачок от шприцевой иглы, который находится у основания, и острый конец откусите кусачками.

На последнем этапе работ останется только придать металлической заготовке из медицинской иголки форму скобы или петли (по аналогии с пирографом петличного типа) и зафиксировать два свободных конца в соединительных клеммах. В качестве источника энергии используйте адаптер питания с похожими характеристиками:

— Input: 100–240 V;
— Output: 5 V = 3A.

Подключите зарядное устройство к разъему на ручке и после этого можно приступать к рисованию. Вот таким образом делается мини выжигатель по дереву своими руками в домашних условиях. Вместо медицинской иглы можно использовать нихромовую проволоку. Также можно рассмотреть альтернативные способы изготовления бытовых пирографов.

USB выжигатель по дереву своими руками

Необычный вариант электропирографа для выжигания – прибор с USB-кабелем. Чтобы его сделать, вам понадобятся следующие материалы:
— провод USB длиной не менее 1,5 метров;
— специальная термоусадочная трубка;
— плоскогубцы, пассатижи и канцелярский нож;
— простой графитный карандаш;
— шприцевые иглы, прочные нитки и суперклей.

При помощи обычного канцелярского ножа сделайте небольшие прорези (углубления) в нижней части карандаша. Согните медицинские иглы от шприца буквой «Г» и приклейте к стесанной части карандаша (с обеих сторон), после чего хорошо перемотайте нитками. Соедините концы игл с красным и черным проводами (плюс и минус) USB-кабеля. Загните плоскогубцами торчащие части игл, чтобы они легли вдоль карандаша, и наденьте термоусадочную трубку. Нагревайте ее зажигалкой до полной усадки на будущую ручку-держатель выжигательного прибора.

Подогните острые края игл таким образом, чтобы они соприкасались друг с другом. На этом процесс сборки электрического пирографа с USB-кабелем можно считать завершенным. Как видите, даже без специальных навыков и опыта можно самостоятельно сделать простой выжигатель. Но лучше не подключать его напрямую к компьютеру, поскольку рискуете «спалить» материнскую плату – используйте для этого переходники с понижающим трансформатором и вилкой для розетки.

“>

Наверное каждый из нас видел картины сделанные при помощи выжигателей. Сегодня Вы узнаете как можно самому сделать простой выжигатель по металлу. Иногда появляется необходимость оставить знак или автограф на металлической поверхности. Способов для этого придумано немало начиная от трудоемкой, требующей особого таланта гравировки и заканчивая полностью автоматизированным химическим травлением. Но есть способ доступный каждому — выжигание по металлу.

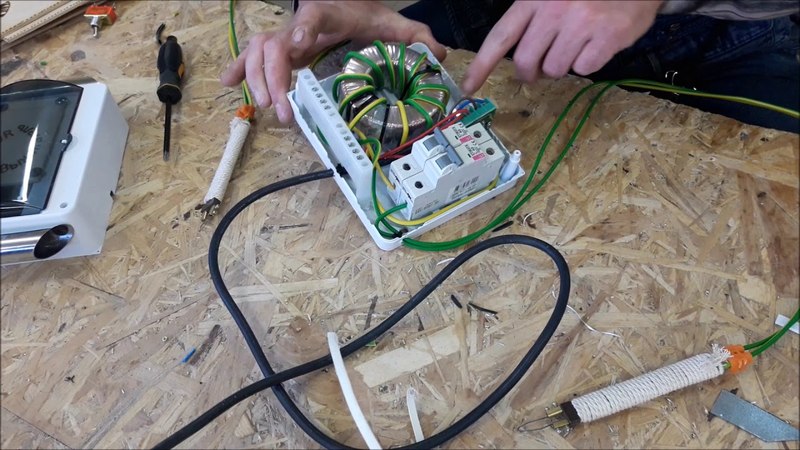

Схема устройства достаточно простая и состоит из двух элементов: трансформатора и диодного моста. Лучше использовать автотрансформатор – легче будет регулировать толщину («нажим») линии. Вполне подойдет для этой цели телевизионный трансформатор, они верой и правдой служили советскому человеку вплоть до 90-х годов.

У меня такого, к сожалению, не оказалось и для выжигателя, я использовал трансформатор от старого проигрывателя, диодный мост BR 1010, корпус от шариковой авторучки и пару самых маленьких «крокодильчиков»

Через авторучку я пропустил электропровод и оснастил его «крокодильчиком». Это и будет карандашом для выжигания по металлу.

Свободный конец провода нужно будет подключить к «+» моста. А «-», впоследствии, нужно будет оснастить другим «крокодильчиком».

Все устройство выглядит очень просто, но, тем не менее, значительно расширяет возможности для творчества.

В качестве электрода можно использовать обычный грифель, медную проволоку или любой другой проводник. Каждый из них оставляет на поверхности металла свой оттенок.

Первую пробу пера я проводил с использованием обычного гвоздя. До художественного произведения конечно далеко, но способ вполне рабочий.

Как сделать самодельный выжигатель? Заводской и самодельный аппарат для выжигания по дереву Устройство прибора для выжигания по дереву.

Сегодня многие люди, как взрослые, так и дети, хотят выжигать по дереву. У этого вида хобби даже есть название – пирография. Еще с древних времен возник данный вид искусства, его суть заключается в изображении рисунков на дереве на твердой поверхности так, чтобы запечатлеть картинку на длительное время. Для этого используют сильно разогретый предмет, который будет плавить поверхность, тем самым оставляя следы.

Какие материалы необходимо использовать? В качестве основы для будущего изображения выбирают в частности древесину, так как это один из самых податливых, дешевых и наиболее доступных материалов для выжигания.

Несомненно, каждый человек хоть раз, но все же видел в живую плоды пирографии. В переводе это слово означает изображение с помощью огня. Выглядит действительно завораживающе.

Наверняка каждому человеку приходилось не раз удивляться красоте рисунков и узоров на дереве. Выжигание по дереву, как и рисование – кропотливый и большой труд. Те, кто творят с «помощью огня», как и скульпторы с художниками – очень восприимчивы к окружающему миру, ведь это есть основное условие, чтобы создавать шедевры. Шедевр, в данном случае – не просто изобразить чье-то лицо или элемент природы, а передать каждую черточку, даже самую мелочь, отобразить настроение, выражение глаз (если это человек). И все это на одной маленькой дощечке.

Есть несколько видов выжигания

С помощью магазинного устройства (имеется в виду купленный в магазине по разработке какой-либо компании).
– Используя самодельные выжигатели по дереву (то есть тот элемент, который вы изготовите из своих материалов).
– С помощью солнца и линзы. Этот способ используют многие дети, которым нечего делать на солнышке, но его применяли еще древние люди для получения костра или передачи любой информации другим племенам с помощью рисунка на коре.

На сегодняшний день, самым актуальным является самодельный выжигатель по дереву, так как солнце есть не всегда, и мы не древние люди в безвыходной ситуации. А при покупке нового устройства придется потратить немалую сумму денег.

Чтобы сделать его самостоятельно, необходимо иметь понятие об устройстве любого магазинного аналога. При правильном подходе можно разработать более функциональные и качественные выжигатели по дереву.

Из чего состоит магазинный элемент?

Его мы можем рассмотреть только внешне. А внутреннюю часть можно увидеть на чертеже. Схема выжигателя по дереву представлена ниже на фото.

Кстати, в магазинах продают чаще всего электроинструменты. Поэтому стоит просматривать основные детали, в том числе и трансформатор для выжигателя по дереву. Также для расширенного понятия об этих элементах стоит обратить внимание на инструкцию по эксплуатации. Там обязательно будут прописаны основные детали и материал, из которого они изготовлены.

Как сделать выжигатель по дереву своими руками?

Для реализации этой идеи необходимо применить немало сообразительности и усидчивости, так как это дело не из самых легких, а схема очень запутана. Во время изготовления придется применить разнообразное оборудование, которое не доступно в обычной продаже.

Что понадобится для этого?

Все зависит от того, какие вы решите сделать выжигатели по дереву. Единственное, что пригодится в любом случае – нихромовая проволока. Следующие из обязательных запчастей – батарейка и провод. Батарейка желательно аккумуляторного типа, так как при постоянной работе с устройством израсходуется много обычных батареек, что может значительно ударить по карману.

К проводу также есть требования. Хороший провод – залог вашей безопасности, поэтому стоит подойти к этому вопросу очень ответственно.

Где найти схему для разработки?

Схему можно разработать самому. В нашей статье можно найти много разнообразных видов схем – от самых элементарных до достаточно сложных. Все эти изобретения были рассчитаны под характер разработчика, естественно. Вы без проблем можете выбрать себе любую из схем и работать по ней.

Стоит напомнить, что каждый человек – индивидуальность, а значит, у каждого свой характер и свои требования к жизни. В таком случае, стоит об этом вспомнить, просмотреть большое количество предложенных вариантов схем и создать свою собственную, даже если она будет немного сложнее и требовательнее, чем остальные.

Естественно проще выполнить свою идею будет людям, которые близко знакомы с физическими законами, а особо – с электрическими цепями. Если же вы не разбираетесь в этом – нет проблем, можно найти информацию о графическое изображение схем, разобраться с изображениями и узнать, что есть что в реальности.

С чего стоит начать?

Нужно начинать с моделирования выжигателя сначала в голове, а затем на бумаги. Когда есть четко поставленные идеи, можно приступать к поиску деталей для устройства. Это займет не так уж и много времени, так как основные запчасти есть у каждого в доме. Конечно, сложнее будет, если вы выберете пирограф с возможностью смен насадок, изменением температуры.

Как сделать самый простой выжигатель?

Наверняка у многих нет большого количества времени, чтобы сделать сложный вариант выжигателя. Поэтому рассмотрим походный вариант.
Для изготовления устройства нам понадобится:

Игла от медицинского шприца;
– одна швейная иголка;
– аккумуляторная батарейка на 9 Вольт;
– двойной провод.

Игле стоит выделить большее внимание, так как от ее качества будут зависеть качество ваших шедевров в будущем. Желательно чтобы она была острой и тонкой. Во время работы нагреваться докрасна будет именно игла из-под шприца. Вторая будет еле соприкасаться с ней. Это вызовет сопротивление и будет способствовать прогреванию иглы.

В изготовлении пригодится и колпачок от шприцевой иглы, а также швейная иголка (с вдетой ниткой). Необходимо проткнуть иголкой крышечку и протянуть до конца нитку – так, чтобы игла плотно прилегала к колпачку. Для закрепления следует обмотать ее остатком нитки. При этом игла должна выходить за пределы колпачка и располагаться строго параллельно ему.

Далее вернемся к шприцевой детали. Конусообразный колпачок ни к чему, поэтому его необходимо устранить. Эту иглу приматываем к противоположной стороне колпачка уже другой ниткой, параллельно швейной игле. Теперь необходимо слегка согнуть кончик иглы так, чтобы он касался своим кончиком швейной иглы. Как было выше сказано – чем меньше площадь соприкосновения между играми – тем лучше это для скорости разогрева.

Следующий шаг

Далее необходимо взять качественный двойной провод. Его необходимо зачистить с двух сторон и сделать два отверстия в колпачке, чтобы вывести провод наружу. Выполнив это, необходимо подключить каждый провод к соответственной игле. Желательно прикрутить провода очень крепко, так как от этого зависит качество провождения тока.

Для безопасности и качества необходимо окончательно закрепить провод (включая нити) изоляционной лентой.

Под конец работ необходимо использовать ненужную кнопку (желательно от старого магнитофона) и аккумуляторную батарейку. Главное – не перепутать полярность, иначе самодельный аппарат не будет нагреваться (точнее, его наконечник).

Все, готово! Осталось только опробовать сделанный прибор в работе.

Подведение итогов

Стоит отметить, что сейчас выжигание – это не только вид провождения времени, но и способ заработка. С каждым днем возрастает спрос на выжигание портретов и пейзажей. Теперь данное занятие соперничает с резьбой по дереву. Резьба по дереву изначально была создана, чтобы разнообразить интерьер старинных домов девятнадцатого-двадцатого столетия. Ведь когда в магазинах не было красивой мебели, ее создавали сами. Недавно начали пробовать использовать вместо резьбы по дереву выжигание на мебели. Это решение сделает интерьер не только красивым, но и уникальным.

Цена зависит от количества необходимых штрихов и требований к качеству работы.

На самом деле можно сделать любые выжигатели по дереву за небольшие сроки. Нарисованный эскиз или чертеж значительно упростит сборку или даже создание своей модели устройства.

Не суть важно, какой сложности будет его модель, самое главное в этом аппарате – правильность сделанного наконечника. Именно это может повлиять на качество ваших будущих картин. Выжигатель узор по дереву выполняет очень точно, поэтому иображение может быть любой степени сложности. Кстати, как показано на предыдущих фотографиях, форму наконечника для данного электрического прибора можно менять в зависимости от сложности работы.

Итак, мы выяснили, как изготовить электрический выжигатель по дереву своими руками.

Принцип действия пирографа

Материалы и комплектующие для самодельного выжигателя

Изготовление держателя для пирографа

Сборка и настройка пирографа

Применение аппарата по назначению

Заключение

Как самостоятельно сделать выжигатель?

Что нам потребуется?

К проводу тоже предъявляются некоторые требования. Хороший провод станет залогом вашей безопасности, поэтому подойдите к вопросу со всей ответственностью.

Где взять схему?

С чего начать?

Как сдела ть простейший выжигатель?

Материалы

Для сборки этого устройства вам потребуется следующее:

швейная игла;
игла от медицинского шприца;
двойной провод.

Процесс сборки

Питание

Для качества и безопасности окончательно закрепите провод изолентой.

Подведем итоги

В действительности вы можете сделать любые выжигатели по дереву в кратчайшие сроки. Нарисованный чертеж или эскиз упростит процесс сборки и создание устройства.

Среди инструментов домашнего мастера, необходимых для ремонта квартиры и творческой деятельности, требуется иметь комплекты комбинированного назначения.

Они позволяют выполнять разные операции, создавать уникальные предметы для оформления интерьера помещений.

В статье подобраны практические советы как сделать своими руками универсальное автомобильное зарядное устройство с плавным регулированием величины тока и безопасно выполнять им оригинальное выжигание по дереву, пользуясь обычной проволокой из нихрома.

Они подкрепляются подробными схемами, фотографиями и видеороликом.

Как происходит заряд аккумулятора

Аккумуляторная батарея автомобиля, питая бортовые приборы и освещение, разряжается. При работе двигателя происходит ее подзаряд за счет того, что на банки с общим напряжением 12 вольт подается от генератора через реле регулятор электроэнергия постоянного тока с разностью потенциалов 13,8÷14,5 вольта.

Мощность работающего генератора значительно компенсирует потери энергии аккумулятором. Но не полностью. Какая-то часть его емкости не восполняется поступающим током заряда. Это зависит от очень многих условий, на которые влияют разные режимы работы, создаваемые при движении автомобиля.

Поэтому периодически аккумулятору требуется проведение контрольно-тренировочного цикла, восстанавливающего начальную емкость. Его выполняют на зарядном устройстве.

Большинству легковых автомобилей достаточно поддерживать ток заряда аккумулятора в 5 ампер и иметь возможность поднимать напряжение до 15 вольт. Совсем не сложно купить зарядное устройство, но мы предлагаем изготовить его своими руками.

Чтобы иметь небольшой резерв мощности используем конструкцию прибора, способного выдавать напряжение 24 вольта и ток 10 ампер. Его же можно применять для других целей. О них рассказываем в последней части статьи.

Универсальное зарядное устройство

Принцип работы основан на преобразовании синусоидальной энергии бытовой сети 220 вольт в выпрямленный ток, величина которого регулируется электронным блоком.

Конструктивно схема состоит из трех частей:

вводного устройства 220 вольт, подающего напряжение на первичную обмотку трансформатора;
силового блока, выполненного на тиристорах и мощных диодах;
электронной схемы управления выходным током.

Рассмотрим их подробнее. В качестве примера буду демонстрировать фотографии собственного самодельного устройства, выполненного навесным монтажом. С целью наглядности часть защитных чехлов снята.

Оно было изготовлено около 10 лет назад. Хорошо себя зарекомендовало. А его электрическая схема утеряна и мне пришлось для публикации на сайте ее восстанавливать с натуры.

Для размещения всех деталей выбран отрезок доски с резиновыми подошвами, устраняющими скользкость конструкции на проблемных поверхностях.

Схема цепей 220 вольт

На чертеже зарядного устройства блок подачи питающего напряжения выделен светло красным оттенком.

Способ монтажа

Размещение клемм и соединение проводов выполнено на гетинаксовой пластине толщиной 5 мм. Она расположена с тыльной стороны устройства, чем ограничивается случайное прикосновение к клеммам под напряжением. Однако они дополнительно закрываются пластиковым чехлом.

Подача питания

Используется шнур с вилкой, которая может вставляться в любую розетку. Напряжение 220 вольт подается на две крайние клеммы. Всего их четыре:

левая пара используется для подключения предохранителя;
средняя – обмотки трансформатора;
правая – кнопки включения на 220 вольт.

Предохранитель

Установил конструкцию, взятую от списанного лампового высокочастотного приемопередатчика. Можно воспользоваться деталями от старого телевизора, радиоприемника.

Назначение

Служит для защиты зарядного устройства от случайных коротких замыканий и перегрузок.

Необходимость его установки мне подсказал своими действиями один водитель, который повторно через месяц принес мне на ремонт заводское зарядное устройство: приходилось менять тиристоры и диоды силового блока. Оказалось, что он проверяет их работу дедовским методом «на искру», кратковременно замыкая выходные контакты…

Как выбрать плавкую вставку

Защита основана на определении величины тока, которая обеспечивает длительную работу при номинальной нагрузке и кратковременных перегрузках до 10%.

Его можно посчитать зная максимальную мощность потребления и напряжение. Пришлось выбирать калибровочную проволоку для плавкой вставки экспериментальным методом: пропускать испытательный ток от нагрузочного устройства через разные образцы и наблюдать за их поведением.

Выбранная проволока была впаяна внутрь корпуса стеклянного предохранителя, а сделанный запас отложен на хранение.

Кнопка

Для непрерывной работы зарядного устройства на ее клеммы просто устанавливается стационарная перемычка. Она надежно шунтирует контакты.

Кнопка с самовозвратом создана специально для режима выжигания по дереву. Она смонтирована на рукоятке держателя струны нихрома, требует постоянного удержания при работе. Если палец отнять, то напряжение сразу снимается со всего устройства.

Считаю, что такой прием повышает Если человек поскользнулся или случайно попал в неприятную ситуацию, то рефлекторное движение руки отбрасывает предметы, которые в ней находятся. Автоматически происходит снятие напряжения 220 вольт с работающего электрооборудования.

Таким же способом я поступил со своим , убрав с него кнопку длительной работы.

Светодиоды питания

Они созданы для индикации поданного напряжения на зарядное устройство, расположены с передней и задней стороны блока, подключены параллельно через общий резистор.

Трансформатор

Сразу замечу, что конструкция создана с большим запасом мощности. Поэтому ее размеры увеличены. Можно создать зарядное устройство меньших габаритов.

Поперечное сечение магнитопровода 3,3х6,3 см.

Как выполнялся расчет

Железо имеет прямоугольный профиль. Его сечение составляет 20,8 см кв. Оно позволяет передавать мощность 430 ватт.

У меня запланирован ток на 10 ампер и напряжение 24 вольта в выходных цепях, то есть мощность 240 ватт. Запас очевиден.

КПД учитывать не буду: не критично. По первичной катушке станет протекать ток 240/220=1,1 ампера. Это позволяет вычислить диаметр провода.

d1=0.8∙√1.1=0.84 мм.

Микрометр показывает почти миллиметр.

Для вторичной обмотки диаметр проволоки составляет величину d2=0.8∙√10=2,5 мм.

На фото диаметр 1,8 мм. Площадь 2,5 мм кв. Мотал в две нитки, создав общее сечение 5 квадрат. Что вполне достаточно.

Определяю необходимое количество витков.

ω’=45/20.8=2.16 витка на вольт.

В первично обмотке их будет 2,16х220=475, а во вторичной: 2,16х24=52.

Описание конструкции

Катушки для обмоток изготовлены из электротехнического картона. Места в них достаточно. Изоляция проводов выполнена лакотканью.

После сборки на вторичной обмотке оказалось 28 вольт вместо 24 при поданном питании 220. Сказалась приближенная методика расчета и качество сборки.

Силовой блок

Монтаж выполнен на пластине гетинакса толщиной 8 мм. В его конструкцию включены:

два тиристора КУ202Н;
пара диодов Д242;
выходные клеммы;
амперметр контроля тока нагрузки.

Эта марка полупроводникового прибора просто оказалась под рукой. Для моих целей можно обойтись любым другим с меньшим напряжением в 100 вольт. Главное внимание обращайте на ток: 10 ампер.

Тиристор при работе проверяют током.

Десятиамперные полупроводники работают в составе диодного моста, выполняя роль буферного плеча для тиристоров.

Радиаторы для полупроводников

Поскольку нагрузки на мост при его работе создаются большие, то необходимо принимать меры для эффективного отвода тепла с него. Поэтому диоды и тиристоры размещаю на радиаторах со свободным подводом воздуха к ним.

Для диодов подошли радиаторы заводского исполнения, а под тиристоры пришлось делать охлаждение своими руками из толстой алюминиевой шины.

На первой фотографии видно, что для них использованы заводские зажимы от блока питания, которые позволяют вставлять штекера с проводами к держателям нихрома или подключать плоские контактные пластины с вырезами.

Амперметр

Для контроля величины тока смонтирован микроамперметр М494, взятый со списанного оборудования. Его шкала на 100 микроампер переведена на новый отсчет: 10 ампер.

Для этого просто на выходные клеммы установлен самодельный шунт из толстой латунной пластины.

Для калибровки прибора понадобилось собирать электрическую схему прогрузки, налаживать параметры шунта.

С этой целью добился, чтобы ток от нагрузочного устройства в 10 ампер, контролируемый по шкале эталонного амперметра, совпал с показаниями самодельного прибора (микроамперметра с подключенным шунтом) на отметке шкалы 100 делений.

В принципе шкалу можно переписать, но для меня достаточно наклейки с обозначением 10 А. Легко посчитать, например, что 50 делений – это пять ампер. То есть просто показания делим на 10.

Во время наладки прибора его стоит проверить на всех контрольных точках. Однако слишком высокая точность для наших измерений не требуется.

Сам шунт при наладке экспериментальным путем приходится изменять по длине или ширине: его можно просто подпиливать надфилем.

Схема управления работой тиристоров

Электронный блок моего зарядного устройства питается электрической энергией от вторичной обмотки трансформатора ТР1. Она:

выпрямляется;
стабилизируется;
преобразуется генератором;
трансформируется на два потока;
подводится индивидуальными магистралями к цепям управляющих электродов тиристоров.

Принцип работы подобной схемы подробно изложен в статье . Ознакомьтесь. Здесь то же самое, но отличия заключаются в элементной базе и ее настройках.

Выпрямление

В схеме используется диодный мост, выполненный сборкой КЦ402Ж. Специально искать его нет смысла: использовал то, что было рядом. Он выпрямляет ток величиной 0,6 ампера. Этого более чем достаточно для работы схемы управления.

Стабилизация напряжения

Чтобы обеспечить стабильный уровень питания 22 вольта потребовалось последовательно подключить три стабилитрона. Марки двух разглядел и пометил на схеме. А третьего не помню, на корпусе надпись затерта. В принципе это не важно, ибо при наладке зарядного устройства их все равно придется подбирать самостоятельно или воспользоваться сборкой КРЕН.

Фазоимпульсный генератор

Все детали и их номиналы показаны на схеме. Хочется заострить внимание на транзисторах.

КТ203

Цоколевка и обозначения показаны на картинке. Структура p-n-p.

КТ315

Транзистор структуры n-p-n. Его корпус можно спутать с транзистором КТ361 (p-n-p).

Импульсный трансформатор

Магнитоповодом служит кольцо из пермаллоя с внешним диаметром около трех сантиметров. На нем намотаны три обмотки. С другими материалами, включая феррит, не экспериментировал.

Каждая из обмоток содержит по 50 витков медной изолированной проволоки диаметром 0,2 мм. Чтобы сэкономить время монтажа мотал сразу все обмотки одним жгутом в три нитки. На начало каждого провода надел разноцветные кембрики, закрепил их одним узлом. Этим способом пометил начало каждой проволоки, что немного упрощает последующее подключение выводов трансформатора к электрической схеме: .

Готовые обмотки изолировал лакотканью и закрыл металлическим кожухом для защиты. Трансформатор сквозным винтом с гайкой закрепил на стеклотекстолитовой плате.

Наладка импульсного трансформатора

При монтаже в схему первичная обмотка выбирается произвольно и подключается к выходу фазоимпульсного генератора.

Остальные две обмотки монтируются с учетом полярности ее концов. Здесь пригодятся обозначенные узлами начала жил. Их выходы служат для подачи тока высокочастотного импульса на тиристор через цепь управляющего электрода.

Монтаж этого участка следует выполнять внимательно. Чтобы схема нормально работала нельзя допускать ошибки. Если есть осциллограф, то им следует сравнить соответствие сигналов, выдаваемых первичной обмоткой и полярность импульсов, поступающих на управляющий электрод каждого тиристора. Это облегчит нормальное регулирование величины тока через клеммы силового блока.

Раскаленный нихром – это довольно уникальный режущий инструмент. Он прожигает, а не пилит-режет древесину, проходит через нее в любом направлении.

При задании рабочих режимов важно определиться с:

техникой безопасности;
способом монтажа проволоки к выводам нагрузочного устройства;
приемами ее нагрева до раскаленного состояния.

О безопасности

Возможность возгорания

Работа с раскаленной проволокой сравнима с пользованием открытым огнем. При ней образуется много дыма.

Если поблизости имеются легковоспламеняемые вещества, то возможно из возгорание. Поэтому необходимо соблюдать правила пожарной безопасности, иметь под рукой огнетушитель и другие средства тушения огня.

Когда работа проводится в мастерской, то нужна эффективная система вентиляции и отвода дыма. Проще оборудовать рабочее место на открытом воздухе вдали от предметов, способных воспламениться. На нем не будет лишней резервная емкость с водой и ведром, песок для тушения огня.

Обращение с проволокой

Всегда необходимо учитывать то обстоятельство, что раскаленный нихром случайно может прикоснуться к телу человека. Чтобы этого избежать необходимо:

работать только в устойчивом положении;
на ногах должна быть обувь с подошвой из антискользящего материала;
защищать открытые участки тела одеждой;
постоянно контролировать создаваемую траекторию движения раскаленной проволоки.

Подключение нихрома

Удобство работы выжигателем зависит от способа крепления проволоки из нихрома к держателям электродов. Для домашнего мастера проще всего выполнить этот узел винтовым зажимом с барашковой гайкой.

Ток накала нити

Длина проволоки нихрома зависит от применяемой технологии, она может меняться в различных пределах. Короткая нить используется для мелких, точных работ, а длинная позволяет быстро вырезать большие заготовки.

Толщина нихрома тоже влияет на величину тока. Обычно приходится работать той проволокой, которую удалось приобрести.

Во всех этих случаях необходимо выставлять ток зарядного устройства, который раскаляет нихром до состояния, способного легко прожигать древесину. На его величину влияет электрическое сопротивление подключенного участка. Поскольку оно меняется, то приходится регулировать нагрузку на зарядное устройство по цвету раскаленного металла и контролировать величину тока по амперметру.

О технике реза

На практике распространены две технологии:

создание среза, перпендикулярного основной плоскости заготовки;
вырезание деталей под наклонным углом к поверхности обрабатываемой древесины.

Перпендикулярный срез

Заготовку с подготовленным рисунком закрепляют на верстаке или стеллаже . Обращают внимание на то, чтобы подвергаемая обработке область древесины полностью выходила за края рабочего стола.

Нить нихрома подвешивают на основной держатель и располагают в вертикальном направлении. Для этого снизу проволоки на крепление контакта монтируют груз весом порядка 300 грамм. Его роль – натягивать струну до прямой линии.

Проволоку подводят к линии разметки, подают напряжение на нихром и движениями струны вверх-вниз обрабатывают заготовку.

Фигурное вырезание

Деревянная заготовка фиксируется в тисках или струбцине. На ней через подготовленные заранее трафареты наносится рисунок будущего узора.

Проволоку нихрома через держатели, захваченные обеими руками, подводят к древесине. Подают напряжение на нить и возвратно поступательными движениями выполняют срезы.

Обработанная раскаленным нихромом поверхность древесины имеет однородный черный цвет. Его можно оставить в таком виде или убрать до естественного оттенка годовых колец, создающих на дереве рисунок. Покрытие морилкой или лаками придает заготовке законченный вид.

Уникальные приемы выжигания по дереву на празднике Топора в Томске демонстрирует своим видеороликом Аслан Оздоев. Рекомендую его внимательно посмотреть.

Ничего сверхсложного в такой работе нет. Вы тоже можете изготавливать подобные вещи своими руками.

Почему именно самодельный выжигатель? В продаже немало отечественных и импортных моделей электровыжигателей по дереву: Орбита, Узор, Вязь (наши), Stayer, Qiddycome (китайские) и другие. Но любители художественной росписи каленой иглой по дереву не всегда довольны этим имеющимся выбором.

Отечественные приборы имеют обычно только одну иглу, импортные имеют от 4 до 21 насадок с различными иглами, но страдают недолговечностью. Да и не всегда купишь нужный прибор в нужном месте в нужное время. Здесь мы расскажем об опыте изготовления одним сибирским энтузиастом, любителем , добротного самодельного электровыжигателя по дереву с 39 (!) иглами (см. фото). Проведем, так сказать, мастер-класс от его имени.
Прежде всего, поставим три основных требования к конструкции:
1. Достаточно большая мощность блока электропитания, позволяющая пользоваться иглами больших сечений.
2. Возможность ступенчатой регулировки напряжения для работы иглами разных сечений и плавной регулировки для изменения температуры игл в широком диапазоне.
3. Удобная смена рабочих игл.
Нехитрая электрическая схема прибора приведена на рисунке.

Теперь перейдем к процессу его изготовления.

Берем какой-либо трансформатор мощности не менее 200 W (другие характеристики несущественны), например, ОСМ 380/36V (250 kW). При меньшей мощности трансформатор будет перегреваться во время работы иглами больших сечений. Полностью снимаем вторичную (верхнюю) обмотку. Первичная (сетевая) остается на месте.

Заново наматываем вторичную обмотку: один-два слоя гибкого изолированного провода сечением 6 мм 2 (например, ПВ-3). Следует предварительно рассчитать число витков на 1 V выходного напряжения (путем подбора: намотать несколько витков, включить трансформатор в сеть и измерить напряжение на выходе).

Пусть, например, оказалось 4 витка на 1 V. Определив для нижнего предела выходного напряжения значение 2 V, намотаем сначала 8 витков, а потом делаем отводы после каждых двух витков. Это даст для ступенчатой регулировки дискретность 0,5 V. Чтобы обеспечить дискретность 0,25 V, добавим еще виток (на схеме – верхний отвод 0.25 V).

Кроме ступенчатой, используем еще и непрерывную регулировку выходного напряжения, вставив в цепь первичной обмотки переменный проволочный резистор ППБ-25 100 Ω (на схеме – R1).

Ввиду большой мощности прибора откажемся от разъема «папа-мама», и рабочую рукоятку с иглой надежно подсоединим к корпусу оцинкованными болтами М6. Отводы и концы вторичной обмотки оснастим медными лужеными наконечниками 6/6.

Работа с иглами больших сечений требует тока не меньше 30 A. Поэтому сечение проводов рабочей рукоятки должно быть не меньше 4 мм². Можно взять две жилы с резиновой изоляцией из кабеля КГ 4х4 (виниловая изоляция провода того же сечения не обеспечивает его нужную гибкость).

Рукоятку вытачиваем на токарном станке из эбонита. В передний конец рукоятки плотно вставляем фторопластовую пробку с двумя латунными стержнями для крепления рабочей иглы (см. фото). Эти стержни плотно входят в отверстия, просверленные в пробке. На торцах стержней просверлены углубления 8-10 мм. В углубления, находящиеся внутри рукоятки, впрессованы луженые контакты. В наружные углубления крепится игла. Для зажима иглы годятся винты М4.

В качестве корпуса можно использовать что угодно, надо лишь помнить о безопасности. Очень хорош например, корпус от мегаомметра прошлого века: он фантастически прочен и долговечен.

Выжигатель по металлу своими руками

У меня такого, к сожалению, не оказалось и для выжигателя, я использовал трансформатор от блока питания старого проигрывателя, диодный мост BR 1010, корпус от шариковой авторучки и пару самых маленьких «крокодильчиков»

Свободный конец провода нужно будет подключить к «+» диодного моста. А «-», впоследствии, нужно будет оснастить другим «крокодильчиком».

Все устройство выглядит очень просто, но, тем не менее, значительно расширяет возможности для творчества.

Поверхность, на которой будет проводиться выжигание можно слегка смазать соляным или слабым кислотным раствором. В этом случае появляется некий своеобразный штрих и индивидуальный оттенок. Так, что при желании и достаточных навыках, при помощи этого простенького устройства вполне возможно создавать интересные вещи.

Смотрите так же статьи о самоделках от наших авторов:

Как сделать выжигатель по дереву своими руками? Схема самодельного выжигателя по дереву

Пирография – это одна из техник нанесения изображения на твердые поверхности из органических материалов при помощи нагретого до высоких температур предмета. В качестве основы для картины преимущественно используется древесина. Инструментом для выжигания является петля из нихромовой проволоки, закрепленная в специальном держателе. Выжигатель по дереву своими руками можно сделать разными способами и даже обеспечить программное управление устройства.

Однако такая схема является достаточно сложной, и для ее реализации потребуется недоступное для широких масс оборудование. Впрочем, можно сделать и достаточно простой выжигатель своими руками буквально из подручных материалов и блока питания. Он имеет понижающий трансформатор и несложную принципиальную электрическую схему управления токами на первичном контуре.

Принцип действия пирографа

Возникает сразу два вопроса: как сделать выжигатель по дереву и как это все работает? Для того чтобы разобраться в этом, необходимо понять используемые в приборе физические принципы. В целом же, устройство работает следующим образом: нагревательный элемент из нихромовой проволоки разогревается переменным током до высоких температур. При соприкосновении с гладкой деревянной поверхностью происходит ее обугливание.

Степень воздействия на материал можно регулировать, варьируя время контакта, его усилие и параметры тока. Первые два показателя определяются на глаз по изменению цвета пластины. Регулировка тока производится переменным резистором, установленным на корпусе прибора. Опытные мастера пирографии подбирают ток однажды в начале работы над изображением, а затем только управляют держателем.

Материалы и комплектующие для самодельного выжигателя

Куда важнее возможность более или менее точной настройки и стабильности напряжения. Достигнуть необходимых показателей проще, варьируя показателями первичного контура. Особое значение имеет сечение провода во вторичной обмотке – оно должно быть достаточным, чтобы выдержать нагрузку тока на нагревательном элементе. Расчеты значений производятся по формуле, где сопротивление равно отношению напряжения к силе тока (закон Ома).

Изготовление держателя для пирографа

Сборка и настройка пирографа

Выжигатель по дереву своими руками монтируется в пластиковый или металлический корпус. Для сборки схемы управления может использоваться печатная плата либо произведен так называемый навесной монтаж. После сборки осуществляется подключение и настройка прибора. Она сводится к проверке пределов регулирования напряжения на выходе вторичной обмотки, они должны вкладываться в промежуток от 3 до 8 В.

Применение аппарата по назначению

Заключение

Как сделать самодельный выжигатель? С чего стоит начать

Искусство выжигания по дереву является увлечением для многих людей разного возраста и пола, поэтому в этой статье рассмотрим, как изготовить простой мини выжигатель для работы по дереву. Этот инструмент зарекомендовал себя хорошо.

Чтобы сделать мини-выжигатель нам нужен паяльник, старый ненужный блок питания от мобильного телефона или от зарядки для шуруповерта. Лучше, чтобы это был мощный блок питания, насколько это возможно. Например, хорошо подойдет для нашей поделки блок питания от iPhone для 5,1 вольт и 2 Ампера. Также понадобится шпажка от барбекю, три иглы, две из которых от шприца и еще одна любая, к примеру, швейная. Также нужны нитки, флюс и припой.

Во-первых мы должны откусить нос от иглы шприца, так как мы не будем использовать. Вы можете сделать это с помощью круглых плоскогубцев или клещей. Следующее, что нужно сделать, это прикрепить две иглы к шпажке от барбекю с помощью нитей. Это должно быть сделано таким образом, чтобы их расположить параллельно друг другу. Теперь надо согнуть конец швейной иглы таким образом, чтобы она только едва касалась кончика иглы шприца.
Далее мы должны припаять провода от блока питания к иголкам, в этом случае полярность не имеет значения. Нанесите немного флюса и залуживаем места соединения. Мы должны припаять первый провод, а потом второй. Затем прикрепите провода на шпажки с помощью ниток, отрежьте лишний конец деревянной шпажки.

Мы можем сказать, что выжигательный инструмент почти готов. Чтобы сделать его более надежным, можно также пропитать нитки суперклеем и затем надеть термоусадочную трубку.

Шаг 1: Первым делом берём иголку от шприца и откусываем круглогубцами носик.

Шаг 3: Затем нам нужно согнуть кончик швейной иглы так, чтобы он ели-ели касался кончика иглы шприца.

Шаг 6: Затем отрезаем лишний конец деревянной шпажки.

Шаг 7: Для надёжности можно пропитать нитки супер-клеем.

Шаг 8: Натягиваем термоусадочную трубку.

Мини-выжигатель готов и работает он очень легко. При подаче тока игла от шприца начинает разогреваться, это происходит потому, что она имеет тонкие стенки. Теперь можно проверить наш инструмент. Игра накаляется, несмотря на то, что блок питания имеет только 2 Ампера и 5,1 вольт. Это отличный результат, как вы уже могли заметить, несмотря на маленькие размеры, это устройство показывает превосходный результат. Вполне можно сделать отверстие в деревянной рейке до 1 см в толщину.

Подготовительные работы
Процесс сборки

Разработка электрической схемы

Подготовительные работы

иглу швейную;
иглу съемную от шприца;
блок питания;
паяльный прибор.

Процесс сборки

На рисунке представлен пример выжигателя.

Чтобы лучше разобраться в процессе сборки, можно посмотреть видео.

Если вы любите поделки, то вам наверняка знакомо такое направление как декоративное выжигание по дереву. В этой статье описано как можно быстро и просто собрать из «подручных» средств отличный выжигатель по дереву, с регулировкой температуры накаливания греющей проволочки. Преимущество описанного варианта выжигателя в его простоте, безопасности и удобстве использования.

Схема выжигателя по дереву:

Если вам понадобился недорогой но весьма удобный и надёжный выжигатель по дереву то обратите своё внимание на рисунок №1.

Рисунок №1 – Выжигатель по дереву схема

R1 – 1,2 МОм

R3 – 27 КОм

C1 – 27 нФ или 273 нФ / 300 В

C2 – 22 нФ или 223 нФ / 300 В

C3 – 47 нФ или 473 нФ / 300 В

FU1 – Плавкий предохранитель 0,5 — 1,5 А

VS1 – Динистор DB3 / 30 В

ТР1 – Трансформатор понижающий 220/3…8 В Ток в зависимости от нагрузки (сопротивления нихромовой проволоки).

Работа схемы выжигателя по дереву и её настройка:

Сделать такую схему под силу даже начинающему радиолюбителю или домашнему мастеру, необходимы примитивные навыки умения паять и настраивать схемы (есле все элементы подобрано адекватно и схема собрана правильно, она сразу заработает как надо). Однако следует отдельно выделить несколько тонкостей:

1) Обращаю ваше внимание что регулировка выходного напряжения трансформатора ТР1 (а значит и температуры накаливания нихромовой проволоки) осуществляется по первичной обмотке, пусть вас не смущает эта инновация! Так как, за основу взята схема , вам следует понять, что для любого нагревательного элемента (в данном случае куска нихромовой проволоки) не важна форма и качество синусоиды.

2) Однако, обращаю ваше внимание на то что вторичная обмотка трансформатора должна выдерживать потребляемый нихромовой проволокой ток (его вы легко можете посчитать по ).

3) Так же следует использовать толстые провода, ведущие к рукоятке выжигателя по дереву, и хорошо изолированные, не соблюдение правил техники электробезопасности при сборке или пользовании устройства, может привести к травмам!!!

Держатель нихромовой проволоки для выжигателя по дереву:

Наверняка собрать блок питания к выжигателю вам не составит особого труда, а вот как быть, если у вас нет удобной рукоятки-держателя (электрода)? Я предлогаю вам очень простой но весьма удобный вариант рукоятки. Вам понадобится толстый провод, диэлектрическая (или деревянная) ручка от старого сгоревшего паяльника, кусок текстолита или карболита или другого диэлектрического термостойкого материала, изолента, нихромовая проволока (можно откусить кусочек от спирали накаливания для электропечки) рисунок №2, и электромонтажные клеммы рисунок №3.

Рисунок №2 – Необходимые материалы для ручки выжигателя Рисунок №3 – Электромонтажные клеммы

Вам необходимо вытащить клеммы из изоляции и прикрутить их к текстолиту как показано на рисунке №4,5.

Рисунок №4 – Сборка рукоятки
Рисунок №5 – Пояснение, как правильно прикрутить клеммы

Потом вам останется только примотать изолентой (или прикрепить пластмассовым хомутиком или нитками) провод к текстолитовой площадке и к клеммам (кончики провода необходимо пропоять) и запрессовать его в деревянную рукоятку рисунок №6.

Рисунок №6 – Рукоятка выжигателя по дереву

Работать таким выжигателем по дереву одно удовольствие ведь во-первых у вас есть удобная рукоятка в которой можно быстро и просто заменить перегоревшую нихромовую проволоку так как она прикручивается к клеммам в отличии от простых выжигателей. Во-вторых, есть возможность регулировки температуры накаливания проволоки (рисунок №7) что немало важно при работе с различного рода сортами дерева.

Рисунок № 7 – Раскалённая нихромовая проволока

(Пояснение к рисунку №7: мой вариант рукоятки имеет специальый наконечник который вам будет достаточно сложно воспроизвести, по этому я и предлагаю вам более простой вариант с клеммами)

Ну а в-третьих, сборка такого выжегателя относительно проста и не дорога. Единственное что вам будет сложно подобрать это понижающий трансформатор так как, не смотря на малое напряжения (3-8 Вольт, в зависимости от ваших потребностей) вторичная обмотка должна быть рассчитана на большой ток (от 3-х Ампер).

Когда все детали выжигателя по дереву будут вами собраны вам останется только запихнуть всё это в аккуратный корпус и начать выпаливать различного рода картинки и произведения искусства рисунок №8.

Рисунок №8 – Выжигатель по дереву (внешний вид) и выжженный на дереве образ.

P.S.: Я постарался наглядно показать и описать не хитрые советы. Надеюсь, что хоть что-то вам пригодятся. Но это далеко не всё что возможно выдумать, так что дерзайте, и штудируйте сайт

Делаем электровыжигатель по дереву из импульсного трансформатора. Когдато в детстве, считалось как должное иметь дома электровыжигатель по дереву. Вот и сейчас, подумал сделать подобный девайс для своего сына (4 года). Ведь рисунок на бумаге, может и не сохранится, тогда как выжженный по дереву, порадует, спустя годы. Да и мне, как радиолюбителю, пригодится. Им можно резать пластмассы при изготовлении корпусов, можно также паять, и даже вырезать текстолит. А еще, аккуратно срезать веревки (если вы альпинист:-).

Аппарат имеет два режима работы. В первой позиции переключателя «норма » (I), он работает в половину мощности: примерно в 30-35W. Во второй «турбо » (II) – 65-70W. Желтый светодиод светит в обоих режимах, красный, только во втором. Светодиоды индикации любые, не яркие (АЛ307 ).

Для того чтобы изготовить электровыжигатель вам понадобится дешевый (2-2,5 доллара) импульсный блок питания (ИБП) китайского производства, на 50-60 W, для галогенных ламп. Их вы найдете в магазинах по мебельной фурнитуре или в строительных магазинах.

Схема выжигателя

Схема принципиальная электрического выжигателя на основе ЭТ

В интернете, я встречал переделку , для изготовления импульсного паяльника. В случае выжигателя, потребуется минимальная переделка ИБП.

Сперва, вынимаем плату из корпуса и выпаиваем выходной трансформатор. Об этих схемах написано немало, поэтому не буду вникать в подробности. Она вполне справляется в роли электровыжигателя. Скажу только, что биполярные транзисторы MJE13003 (TUVE13007 ) можно заменить на более мощные по току – MJE13005 , MJE13007 (последняя цифра означает рабочий ток). При выборе ИБП, нужно учесть тот факт, что он не должен иметь защиты от короткого замыкания!

Итак, сняв трансформатор с платы, его надо разобрать. О разборке феромагнитных трансформаторов написано также немало. Но, я поделюсь своим опытом. Первым делом, убираем плёнку и ножом снимаем клей на соединении сердечника. После, нагреваем в небольшой емкости воду до кипения. Но не бросаем сразу в кипяток, а нагреваем сперва теплой водой. В связи с тем что качество этих трансов, очень низкое они могут расколоться. Поэтому разогрев его немного, опускаем в кипяток оставив его там на несколько секунд. Процедуру можно повторить, и попытаться расшатать корпус намотки, а также пройтись ножом по швам ферритовых половинок. В конце концов, вам удаться его разобрать, но не спешите, делайте все с осторожностью. В моем случае, даже разбив такой транс, я не отчаялся, и соединил четыре куска сердечника скотчем. Некоторые клеят расколовшийся дольки, но и без того он и так прекрасно работает, будущим накрепко сжатым клейкой лентой.

Разобрав трансформатор, снимаем вторичную обмотку, и на ее месте наматываем 3-4 витка многожильного провода, сечением 2,5-4мм2. Для этого, подходит электрический кабель (сетевой). Предварительно снимается изоляция, и на ее месте, одевается термоусадочный кембрик, подходящих размеров. Почему термоусадочная трубка? Потому что она занимает меньше места, относительно изоляции кабеля. Теперь, наматываем четыре витка, с отводом от третьего. Напряжение на последнем витке будет составлять примерно 9,0-10,5V. Остается собрать обратно трансформатор, и вылудить выводы, как это видно на фотографиях.

Настало время заняться корпусом электровыжигателя. Для этого нам понадобится алюминевая мебельная нога. Да, да, опять мебельная! Она очень дешева (стоит меньше доллара), но самое главное она состоит из алюминия толщиной в 1 мм. Таким образом, корпус послужит термоотводом для транзисторов, которые очень сильно греются. Высота квадратной ноги =100мм. Также решается вопрос лицевой панели. Для этого, разбираем ногу, и оставляем пластмассовую заглушку с которой срезаем часть – так чтобы вместились все компоненты изделия. Дальше, радиатор для транзисторных ключей – также алюминиевый.

Я использовал пластинчатый радиатор толщиной в 5 мм. В нем уже были резьбовые отверстия, которые в дальнейшем я использовал. Но если вы найдете медную пластину, то она однозначно послужит лучшем теплоотводом. Также, можно применить любой другой радиатор подходящего размера. Дополнительно к этому радиатору, я подсоединил алюминиевый П-образный профиль – угадали, тоже мебельный, который вплотную одевается в квадратный профиль корпуса.

Как отступление – в мебельном производстве существует множество алюминиевых профильных форм. В разнообразии фурнитуры вы найдете и профиля годные в качестве радиаторов, и готовые решения корпусов. Остается немного пофантазировать и применить эти решения в радиолюбительстве.

Радиатор должен вплотную соприкасаться с корпусом! Таким образом тепло будет распределятся равномерно, с большей эффективностью по всему корпусу, не требуя громоздких радиаторов. П-образный профиль соединяется с пластиной радиатора с небольшим зазором (2-3 мм) через небольшие шайбы и далее прикручиваем этот «бутерброд» к пластине входящею в комплект импульсника. Транзисторы и плата крепятся обязательно через изолятор, также от ИБП. Корпус выжигателя предпочтительно заземлить.

Не забываем, прибор подключается к сетевому напряжению в 220V, поэтому предпринимаем все меры безопасности при сборке и наладке!

Теперь, просверливаем отверстия в пластмассовой лицевой панели, под переключатель режимов работы электровыжигателя – под провода и под светодиоды красного и желтого свечения. Светодиоды с ограничительными резисторами соединяем термоклеем, как это видно на фото.

Далее закручиваем переключатель и соединяем пайкой все провода (см. рисунок). Переключатель – П2Т-21 (советского производства, максимальной коммутируемой мощностью до 660 Вт при активной нагрузке). Надо использовать как можно более мощный тумблер , так как иначе контакты будут перегреваться! Максимальная мощность электровыжигателя достигает 70 Ватт.

К корпусу, в качестве ножек (против скольжения) приклеиваем самоклейки из пробки или силиконовые (найдутся у стекольщиков и мебельщиков). В качестве рукоятки, я применил готовую ручку от выжигателя промышленного производства. А если изготовить ее самому, то подойдет рукоятка от сгоревшего паяльника. Или вырезаем ее из текстолита, дерева с фторопластовым наконечником подходящей толщины. Крепление для нихрома – клеммы электро-колодок как раз подходят для этих целей.

Нихром для наконечников диаметром в 0,8-1,5 мм нашел на радиорынке. Подойдет и от разных нагревательных приборов. Его надо согнуть как на фотографиях и сплющить кончик при помощи молотка. Я изготовил наконечники двух типов: один из миллиметрового нихрома – для выжигания и резки, другой из полутора миллиметрового, для более грубых работ. Соответственно, второй будет эффективно нагревать в более мощном режиме работы прибора (турбо).

Провод для электрического выжигателя надо подобрать с большим сечением и наиболее гибкий. Иначе он будет греться. Естественно, электровыжигатель будет работать перерывами, примерно в 15-30 минут.

Во первых, КПД очень низкий, что приводит к большим тепловым потерям. А во вторых, рукоятка будет греться, что принуждает к цикличной работе с ним. Для более удобного пользования, советую приспособить кнопочную педаль (от швейной машины или от какого-нибудь станка) или кнопочный выключатель питания, и т.д. Дополнительные отверстия в корпусе или радиаторе, для отвода тепла, я не делал. Это остается на ваше усмотрение, в зависимости от применяемого радиатора.

Аппарат очень прост в изготовлении, благодаря готовым решениям для его сборки. Его может изготовить любой начинающий, с минимальными навыками в электронике. Главное соблюдать правила безопасности при работе с ним. Ведь температура наконечника достигает 500-600 градусов.

Если вы изготовите электровыжигатель для ребенка, то присутствие взрослого при работе с ним – обязательна. Надеюсь, он принесет радость и творческие успехи! ).

Обсудить статью ЭЛЕКТРОВЫЖИГАТЕЛЬ

Схема выжигателя по дереву:

Рисунок №1 – Выжигатель по дереву схема

C1 – 27 нФ или 273 нФ / 300 В

C2 – 22 нФ или 223 нФ / 300 В

C3 – 47 нФ или 473 нФ / 300 В

FU1 – Плавкий предохранитель 0,5 — 1,5 А

VS1 – Динистор DB3 / 30 В

ТР1 – Трансформатор понижающий 220/3…8 В Ток в зависимости от нагрузки (сопротивления нихромовой проволоки).

Работа схемы выжигателя по дереву и её настройка:

1) Обращаю ваше внимание что регулировка выходного напряжения трансформатора ТР1 (а значит и температуры накаливания нихромовой проволоки) осуществляется по первичной обмотке, пусть вас не смущает эта инновация! Так как, за основу взята схема регулятора мощности для паяльника , вам следует понять, что для любого нагревательного элемента (в данном случае куска нихромовой проволоки) не важна форма и качество синусоиды.

2) Однако, обращаю ваше внимание на то что вторичная обмотка трансформатора должна выдерживать потребляемый нихромовой проволокой ток (его вы легко можете посчитать по закону Ома).

Держатель нихромовой проволоки для выжигателя по дереву:

Рисунок №2 – Необходимые материалы для ручки выжигателя

Рисунок №3 – Электромонтажные клеммы

Вам необходимо вытащить клеммы из изоляции и прикрутить их к текстолиту как показано на рисунке №4,5.

Рисунок №4 – Сборка рукоятки

Рисунок №5 – Пояснение, как правильно прикрутить клеммы

Рисунок №6 – Рукоятка выжигателя по дереву

Рисунок № 7 – Раскалённая нихромовая проволока

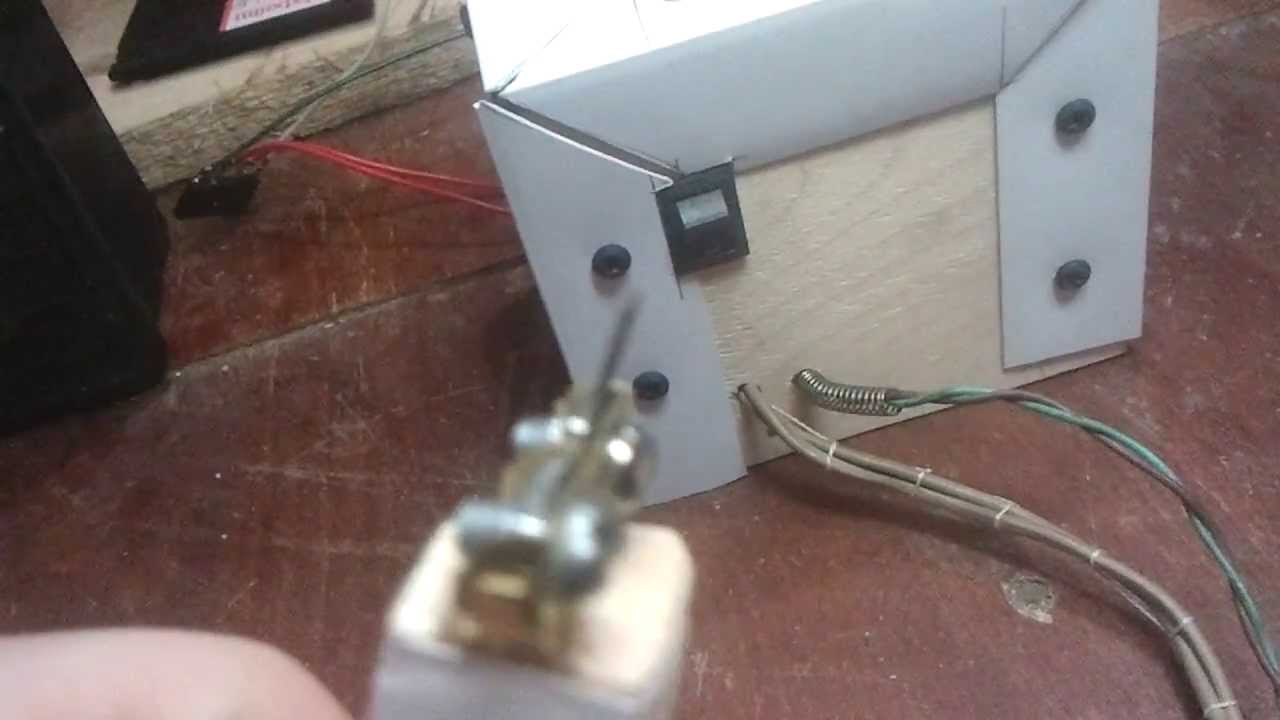

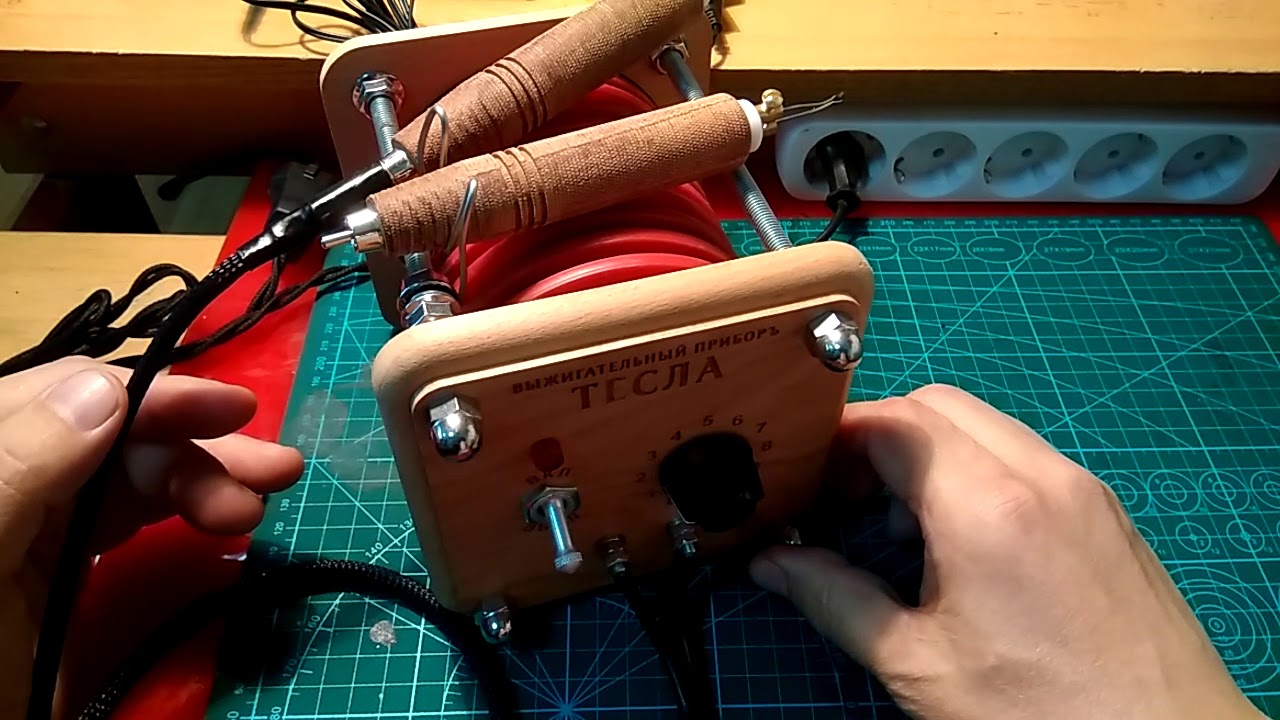

Рисунок №8 – Выжигатель по дереву (внешний вид) и выжженный на дереве образ.

Как сделать горелку для барбекю: 6 шагов (с изображениями)

Чтобы подключить горелку к пропану, я использовал фитинг, который переходил от конусного фитинга на пропановом шланге и регуляторе к резьбе 1/8 дюйма NPT, в моем Это будет зависеть от того, какой фитинг вы использовали, поэтому просто используйте то, что я сделал, в качестве ориентира, проверьте свою местность на предмет поставщика пропана или магазина фитингов, и они смогут получить для вас подходящие фитинги.

Пропановый регулятор, который я использовал, был низкого давления для барбекю, он должен быть достаточно большим, чтобы выдерживать мощность нескольких горелок, в данном случае я рассчитал этот регулятор на 80 000 БТЕ, более чем достаточно.Лучше иметь избыток мощности, чем недостаток. Помните, что скорость потока регулятора отличается от давления, которое он может обеспечить. Регуляторы пропана низкого давления (менее 1 фунта на квадратный дюйм) очень распространены и имеют простой серый или серебристый цвет, регулятор высокого давления – красный цвет. Также можно использовать регулируемый регулятор высокого давления, но это зависит от того, насколько сильным вы хотите, чтобы пламя было.

Перед испытанием надежно закрепите горелку в тисках или столе.

Включите пропан в баллоне и откройте шаровой кран на 1/4 оборота, вы должны услышать поток газа, воспользуйтесь зажигалкой для барбекю, зажгите газ, вытекающий из прорезей, прорезанных в трубке горелки.Вся горелка должна загореться, если не будет увеличивать поток газа. Если все работает правильно, должно быть красивое голубое пламя. Попытайтесь отрегулировать поток газа и посмотрите, правильно ли горит пламя, оно должно быть синим при повышении или понижении. Если это не так, попробуйте изменить размер отверстия или положение узла отверстия.

С такой конструкцией можно сделать большую горелку, если вы найдете трубку, достаточно большую, чтобы обеспечить надлежащее смешивание пропана и воздуха.Также помните, что труба горелки из нержавеющей стали прослужит дольше обычной низкоуглеродистой стали, но можно использовать и низкоуглеродистую сталь, особенно если вы проводите проверку концепции.

Удачи и внимательности!

Обновление : Также, если вам интересно, вот еще одна инструкция по другой моей учетной записи для проекта, в котором я использовал эти горелки (Outdoor Griddle): https://www.instructables.com/id/How-to-Make -an-O …

Простая самодельная пропановая горелка

Эта маленькая пропановая горелка – результат моих экспериментов по упрощению обычной горелки Reil.”

	Эта горелка разработана мной лично и, как видите, работает очень хорошо! Ему не нужен редуктор для формирования трубки Вентури, такой как «горелки Reil» (на самом деле нет трубки Вентури!), И не нужны никакие втулки или муфты, как в серии «горелки mongo». Я думаю, что это может быть самая простая конструкция пропановой горелки без нагнетателя!
Никаких скрытых деталей. Просто кусок стальной трубы 3/4 дюйма длиной 7 дюймов с просверленными в нем рядами отверстий диаметром 3/8 дюйма (отверстия проходят через обе стороны трубы).Топливная труба представляет собой стальную трубу диаметром 1/8 дюйма с просверленным в центре отверстием № 57. Сверло № 57 – это сверло № 57 с диаметром 0,0430 дюйма. В метрической системе это диаметр 1,092200 мм. пенни для сравнения. Факел представляет собой свернутый кусок листового металла. Вот и все, что нужно для этой простой конструкции! Я называю его «против ветра», потому что пропан впрыскивается против ветра из отверстий для забора воздуха (эй, это имеет смысл).
	Вот горелка без раструба.Дополнительный набор отверстий, просверленных на боковой стороне горелки, был предназначен только для экспериментов и, похоже, не влияет на горелку, независимо от того, открыт он или закрыт, поэтому я считаю их ненужными. Обратите внимание на расположение установочного винта.
www.BackyardMetalcasting.com
	Вот несколько моих ракет. Ничего, кроме листового проката (один из медных редукторов прототипа горелки). Вспышки горят просто за счет трения. Я сделал картонный шаблон (узнайте, как их сделать здесь), чтобы проследить его на листе металла, так что накатка раструбов проста.Теперь я могу просто посмотреть на раструб и судить, правильная ли у него конусность!
	Как видите, конец факела сильно нагревается, поскольку внутри него горит пламя. Гори детка, гори!
	Выключите свет, и вы действительно сможете увидеть различные температурные конусы. Горелка звучит как пропановая паяльная горелка, только громче (и имеет гораздо большее пламя!).
	Чтобы зажечь горелку, я слегка приоткрываю вентиль баллона с пропаном и держу зажигалку под нижними отверстиями для забора воздуха, пока она не загорится. Поскольку регулятор настроен заранее, я просто медленно открываю клапан баллона до полного наклона, и пламя выстреливает в раструб, создавая красивый конус и создавая плавный звук стремительного потока воздуха.
Авторские права на содержание страницы © 2002 Л. Оливер II – www.BackyardMetalcasting.com
	Здесь вы можете ясно увидеть, как установить установочный винт, просверлив и нарезав отверстие. Нанесите небольшое плоское пятно на трубку топливной форсунки, чтобы винт удерживал ее прямо. На самом деле я предпочитаю делать небольшие сварные швы там, где топливопровод входит в основную трубу.
Чертежи ниже в дополнение к вышеприведенным рисункам должны быть всем, что вам нужно для создания горелки «Оливер-против ветра».

Вот совет от посетителя сайта, если вы не можете достать сверло № 57 … У меня для вас есть совет. Я построил твою горелку против ветра. У меня не было возможности просверлить отверстие № 57. поэтому я осмотрел гараж и нашел карбюраторный жиклер из мотоцикла идеального размера, все, что мне нужно было сделать, это просверлить и нарезать отверстие для жиклера.Он работает действительно хорошо, я подумал, что это может пригодиться, если кто-то окажется в том же положении, что и я, сверля такое маленькое отверстие. Я также подключил к себе манометр, и он лучше всего работает около 20 фунтов на квадратный дюйм. Спасибо, Дэн Г.
Дополнительные примечания и советы Поскольку с обеих сторон горелки не требуется резьбы, ее можно построить из любой стальной трубы, даже из кабелепровода! Мне удалось заставить эту горелку работать только с сверлом №57.Я пробовал № 58 и № 60 (которые меньше), но пламя оставалось внутри трубы горелки, создавая ожог с разбрызгиванием, вместо того, чтобы попадать в факел и плавно гореть, как пропановая паяльная горелка. Воздушные отверстия легко просверлить, если их “просверлить” ступенчато. Для этого нужно начинать с небольшого отверстия, а затем постепенно увеличивать размеры сверл, пока не достигнете желаемого размера. Отверстия для крепления трубы 1/8 “просверливаются на 3/8”, затем расширяются круглым напильником до тех пор, пока труба не подходит. Тесты не показали улучшений, когда трубка Вентури была помещена на заднюю часть этой горелки. Поскольку из задней части горелки втягивается очень мало воздуха (он горит даже при заглушенной задней части), можно использовать топливную форсунку большего диаметра (например, 1/4 дюйма), если 1/8 дюйма недоступны. . В настоящее время у меня нет манометра, который бы показывал мне фунты на квадратный дюйм пропана, но он, кажется, лучше всего горит, когда мой регулятор 0–30 фунтов на квадратный дюйм находится в середине своего диапазона. Итак, я предполагаю, что лучше всего работает при давлении от 10 до 17 фунтов на квадратный дюйм.Конечно, лучшая вспышка может увеличить этот диапазон.

Изготовление горелки коптильни

В некоторых странах закупка горелки может быть очень сложной или просто слишком дорогой. Коптильня могла быть большой проходной, которая использовалась только для холодного копчения, и теперь мы хотим добавить отопление, чтобы закончить копченый продукт, приготовив его внутри коптильни. Готовя его до рекомендованной безопасной внутренней температуры, мы получаем готовый к употреблению продукт.Предположим, что где-то в горах мы выкуриваем много мяса, которое приносим обратно в город, а внутренние размеры нашей коптильни из бетонных блоков составляют 6 футов 8 дюймов (длина) x 5 футов 4 дюйма (ширина) x 8 футов (высота). ). как на фото ниже:

Мы хотели бы готовить наши продукты на воздухе внутри коптильни, но поддерживать температуру на желаемом уровне, используя только дрова в такой большой камере, будет чрезвычайно сложно. Поблизости нет электричества или природного газа, поэтому наш выбор сузился до системы с жидким пропаном.

Наша установка может выглядеть так:

Отрезок трубы с резьбой на обоих концах, соединяющий трубку Вентури с горелкой.

Расположенная по центру горелка не будет равномерно распределять тепло по всем частям большой коптильни, если над горелкой не будет установлена металлическая пластина / перегородка.

Это лучшее решение. Часть стальной трубы ввинчивается в трубку Вентури. Другой конец закрыт. С обеих сторон просверливаются отверстия диаметром 1/16 дюйма по всей длине трубы, и труба сама становится горелкой.Отверстия большего размера могут создать проблемы, поскольку пропан под давлением может погасить пламя. Этого не произойдет с природным газом, давление которого намного ниже, и отверстия могут быть пробурены немного большего размера.

Если регулятор не в состоянии удовлетворить потребность, может быть случай, когда задняя часть трубчатой горелки потеряет пламя, поскольку не будет достаточного давления для поддержания пламени. Самое простое решение – просверлить отверстия чуть большего размера в той части трубы, которая вызывает затруднения.Другое решение – приобрести более мощный регулятор.

Отверстия большего размера были просверлены в задней части трубы, что обеспечивало более легкий путь для газа.

Отверстия следует просверлить под углом 45 °. Это намного проще, чем кажется – просто просверлите два ряда отверстий под углом 90 ° (рисунок ниже), затем поверните трубу на 45 °.

Горелки для труб – дело сложное … отверстия должны быть точно просверлены, они должны располагаться относительно близко друг к другу, лучше всего они работают на очень прямой линии, и если труба вообще имеет любую длину, может быть задействовано несколько отверстий разного размера. если нужно добиться ровного пламени от одного конца до другого.Равномерная высота пламени от одного конца до другого важна для равномерного нагрева. Конструкция Вентури, размер отверстия и конфигурация воздушной заслонки также имеют решающее значение для того, чтобы синее пламя попадало в синее пламя большего размера, что свидетельствует о полном сгорании. Пропан и природный газ просто слишком дороги, чтобы их тратить. Конструкция для пропана высокого давления не работает для пропана низкого давления и, конечно, не для природного газа.

Примечание: Горелка не будет гореть в закрытом состоянии.Вентури не подает достаточное количество воздуха. Должен быть забор свежего воздуха и дымоход для выхлопных газов, иначе углекислый газ и водяной пар потушат пламя. Необходимо иметь сквозняк через вольер .

Трубные горелки Tejas Smokers

Следующая информация и фотографии предоставлены Tejas Smokers:

«Мы обнаружили, что трубные горелки с внутренним диаметром 1 дюйма являются наиболее универсальными для работы. Люди, пытающиеся сделать свои собственные, быстро обнаружат, что сверлить отверстия в трубе с внутренним диаметром 1 дюйма намного проще, чем сверлить в Труба с внутренним диаметром ¾ ”.Мы производим наши на станке с ЧПУ с компьютерным программированием, и мы храним их длиной 32, 44, 56 и 68 дюймов. Внешний диаметр составляет 1,5 дюйма, а толщина стенки трубы (не оцинкованной) составляет 0,375 дюйма.

Для всех трубных горелок требуется горловина диаметром 8 дюймов без просверленных отверстий. Таким образом, трубная горелка диаметром 32 дюйма будет иметь максимум 24 дюйма просверленных отверстий.

Горелка трубная с торцевой заглушкой
и отверстием.

Вообще говоря, трубчатая горелка нагревает площадь более равномерно, чем литая.Хотелось бы получить максимум тепла от каждого бита используемого газа. Люди уходят от простого разрезания прорезей в трубе вверх и вниз по длине трубы именно по этим причинам. Вы в конечном итоге тратите слишком много газа с желтым пламенем. Пропан и природный газ дороги. В наши дни никто не может позволить себе полностью сжечь газ ».

Струйная горелка HPMAX

Преимущества использования хорошо построенной трубчатой горелки очевидны. Вы получите красивое ровное синее пламя от конца до конца, и горелка будет самовоспламеняться, т.е.е., пламя быстро перескакивает из одной ямы в другую.

Головки горелки Tejas Smokers

Система

HPMAX от Tejas Smokers

Он состоит из чугунной горелочной головки диаметром 6 дюймов и высотой 6 дюймов. Эта головка горелки может быть прикреплена к соответствующей трубке Вентури, которая называется HPMAX-1, с помощью трубного ниппеля 1 ¼ ”любой длины. Этот патрубок, конечно, служит горловиной горелки, где воздух и газ смешиваются перед зажиганием. Эта горелка может производить 225 000 БТЕ / час.Вес 10 # без штуцера.

Вентури HPMAX-1 универсально, и ее можно использовать всякий раз, когда нужна трубка Вентури, связанная с трубой большего диаметра, то есть трубчатая горелка 1 ¼ ”. Трубные горелки находят применение в обжарочных машинах для кукурузы, обжарках для свиней, испарителях кленового сиропа, решетках, промышленных конвейерных лентах, где продукты должны храниться нагретыми, в керамических печах, печах для обжига фарфора, грилях для барбекю, коптильнях и коптильнях.

Существует также трубка Вентури меньшего размера, HPGX-1, которая разработана для использования с трубой с внутренним диаметром ¾ дюйма, однако для некоторых приложений требуются дополнительные возможности BTU / час, которые могут обеспечить только трубы с внутренним диаметром 1 дюйма.Оба эти Вентури изначально были разработаны для использования с пропаном высокого давления, но мы можем модифицировать каждый из них для использования с пропаном низкого давления или природным газом, с соответствующим изменением диаметров отверстий и размера регулируемых воздушных заслонок.

Здесь следует подчеркнуть, что все газовые горелки коптильни подвержены требованиям безопасности.

Подробнее о трубных горелках

Заявление об ограничении ответственности

Информация, представленная в этой главе, по изготовлению собственных горелок и установке собственных систем газового отопления, предназначена только для образовательных целей.Газовые системы любого типа очень опасны, и фактическая работа, связанная с изготовлением или сборкой каких-либо компонентов или всей системы, должна выполняться только квалифицированным и лицензированным сантехником или подрядчиком.

Доступно на Amazon

Make Sausages Great Again содержит невероятное количество колбас, превращающих знания всего в 160 страниц. Подробно описаны правила, советы, стандарты, виды колбас, способы копчения и многие другие темы. Также в нем 65 популярных рецептов.Официальные стандарты и профессиональные методы обработки используются, чтобы объяснить, как создавать новые рецепты и производить любые виды качественной колбасы в домашних условиях.

DIY Forge Burner Полный список деталей

ОБНОВЛЕНИЕ: ссылки на все элементы обновлены 8 февраля 2020 года и добавлены доступные для бюджета готовые горелки.

Если у вас уже нет большей части этих деталей, будет намного дешевле и быстрее заказать готовую горелку. Я использую его в кузнице и печи, и он никогда меня не подводил.

Цены взяты из Amazon Product Advertising API по адресу:

Цены на продукты и их наличие действительны на указанную дату / время и могут быть изменены. Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.

В качестве дополнительного плюса он поставляется с регулятором пропана высокого давления, поэтому вам нужно подключить его к стандартному баллону с пропаном для барбекю и зажечь его. Экономия времени и денег.

Обратите внимание, что все ссылки открывают продукт Amazon в новом окне, поэтому вы можете легко вернуться сюда, чтобы найти любые другие недостающие части.

Муфта 1-1 / 4 ”

Цены взяты из Amazon Product Advertising API по адресу:

Цены и наличие продуктов действительны на указанную дату / время и могут быть изменены. Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.

Втулка 1-1 / 4 ”x 3/4”

Цены взяты из Amazon Product Advertising API по адресу:

Цены и наличие продуктов действительны на указанную дату / время и могут изменяться. Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.

Ниппель 3/4 ”x 9”

Цены взяты из Amazon Product Advertising API по адресу:

Цены и наличие продуктов верны на указанную дату / время и могут быть изменены.Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.

Редуктор 1-1 / 2 ”x 3/4”

Цены взяты из Amazon Product Advertising API на:

Цены на продукты и их наличие действительны на указанную дату / время и могут изменяться. Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.

0,023 ”Наконечник MIG

Цены взяты из Amazon Product Advertising API на:

1/8 дюйма Латунь «T»

Цены взяты из Amazon Product Advertising API на:

Цены на продукты и их наличие действительны на указанную дату / время и могут быть изменены.Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.

Латунный ниппель 1/8 “x 3” x2

Цены взяты из Amazon Product Advertising API на:

Латунные заглушки 1/8 дюйма

Цены взяты из Amazon Product Advertising API по адресу:

Ниппель лампы 1/8 “x 3”

Цены взяты из Amazon Product Advertising API по адресу:

Цены и наличие продуктов действительны на указанную дату / время и могут изменяться.Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.

Латунная втулка 1/4 “x 1/8”

Цены взяты из Amazon Product Advertising API на:

Цены и наличие продуктов верны на указанную дату / время и могут быть изменены. Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.

Шаровой кран 1/4 дюйма

Цены взяты из Amazon Product Advertising API на:

Зубчатый шланг 1/4 дюйма

Цены взяты из Amazon Product Advertising API на:

Цены на продукты и их наличие действительны на указанную дату / время и могут быть изменены.Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.

Хомут для шланга 1/4 “-5/8”

Цены взяты из Amazon Product Advertising API на:

Газовый регулятор и шланг 0-40 фунтов на квадратный дюйм

Регулируемый регулятор пропана высокого давления на 12 футов 0-30 фунтов на квадратный дюйм с манометром / индикатором, шланг с оплеткой из нержавеющей стали, регулятор низкого давления для газового гриля

Измерьте давление. и отрегулируйте PSI пропана. Манометр, измеряющий от 0 до 60 фунтов на квадратный дюйм (а также от 1 до 4 100xKPA), позволяет пользователям контролировать тепло с высокой точностью.
Концевой фитинг к устройству: конусный фитинг с внутренней резьбой 3/8 дюйма, подходит для газовых грилей, газовые плиты, фритюрницы для индейки, горелки, коптильни, плита, костровище и обогреватель, водонагреватель, при условии, что соединение с прибором представляет собой конусный штуцер 3/8 ” с наружной резьбой
Прочная конструкция материала: корпус пропанового шланга изготовлен из нержавеющей стали. сталь, он прослужит долго для вашего прибора, обеспечивает надежное, воздухонепроницаемое соединение между грилем и фритюрницей для индейки или горелкой и баком
Шланговый соединитель для пропанового бака: Черная деталь – это соединитель POL, вы можете напрямую подключить свой 40-фунтовый пропановый бак к 100-фунтам , Не нужно перемещать свой атмосферный баллон
Сертификат CSA: Пройдите сертификат CSA для вашей безопасности, пропановый регулятор и шланг имеют защиту от избыточного потока и автоматически отключаются, простая установка вашего баллона с пропаном и пропанового прибора 901 27

Цены взяты из Amazon Product Advertising API по адресу:

Цены и доступность продуктов действительны на указанную дату / время и могут быть изменены.Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.

Алюминий 3/16 “x 2” x 48 “

Цены взяты из Amazon Product Advertising API на:

JB KwikWeld

J-B Weld KwikWeld Быстросхватывающаяся эпоксидная смола, армированная сталью – 2 унции.

JB KWIKWELD: Быстросхватывающаяся версия двухкомпонентной эпоксидной системы холодной сварки Original J-B Weld, которая обеспечивает надежный и долговечный ремонт металла и множества других типов поверхностей.
ПОДСЧЕТ НАС: Более 40 лет наша продукция завоевала постоянных поклонников людей, которые гордятся своей работой. С каждым продуктом, который мы разрабатываем, мы продолжаем обеспечивать самую прочную в мире связь для ваших проектов.
ПРОСТОТА В ИСПОЛЬЗОВАНИИ: после смешивания он образует прочную связь, и после отверждения его можно придавать форму, нарезать резьбы, подпиливать, шлифовать и просверливать. Он имеет соотношение смешивания 1: 1, схватывается за 6 минут и полностью затвердевает за 4-6 часов.
УНИВЕРСАЛЬНЫЙ И НАДЕЖНЫЙ: Идеально подходит для автомобилей, сантехники, ремонта судов, ремесел и многого другого. Он рассчитан на предел прочности на разрыв 2424 фунтов на квадратный дюйм и выдерживает температуры до 300 ° F.
СДЕЛАЙТЕ САМИ: Большой или маленький, вы можете сделать это самостоятельно с помощью J-B. Наши сверхмощные клеи ремонтируют и восстанавливают ее с первого раза.JB Weld демонстрирует легендарное исполнение Worlds Strongest Bond.

Цены взяты из Amazon Product Advertising API на:

Лента с уплотнением резьбы для высокотемпературного газопровода

Цены взяты из API рекламы продуктов Amazon на:

Цены на продукты и их наличие действительны на указанную дату / время и могут быть изменены.Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.

M6 Tap

Цены взяты из Amazon Product Advertising API на:

5-миллиметровое сверло

Кобальтовая сталь Чрезвычайно жаропрочные спиральные сверла

КОБАЛЬТОВАЯ СТАЛЬ – Изготовлено из кобальтовой стали M35 с добавлением молибдена и кобальта для создания закаленного сплава с твердостью до 67 по Роквеллу, чрезвычайно жаростойкий; для гораздо более быстрой резки и более длительного срока службы, до двенадцати раз по сравнению со средним сверлом из быстрорежущей стали.
ЦЕНТРАЛЬНЫЙ ПУАНСОН НЕ ТРЕБУЕТСЯ – Острия Quick-Cut 135 ° самоцентрируются и быстро проникают при меньшем давлении.Не будет ходить и блуждать. Прямой хвостовик обеспечивает надежную фиксацию и точное центрирование, подходит для стандартных сверлильных патронов и обычных патронов с круглыми цанговыми патронами. Для максимальной эффективности необходимо использовать и эксплуатировать при правильных оборотах. 4,8 мм, 5 мм, 5,5 мм, 6 мм, 6,5 мм. Хорошо организован в пластиковом ящике для хранения для удобной транспортировки на место работы.
ДЛЯ МЕТАЛЛООБРАБОТКИ – Особенно успешен при резке твердых металлов, таких как нержавеющая сталь и чугун, хотя их можно использовать и для более мягких материалов.Не для закаленной стали / высокоуглеродистой стали. Попытайтесь отрегулировать число оборотов, если он не проникает.

Цены взяты из Amazon Product Advertising API на:

Метчик 1/8 “NPT

Метчик 1/8″ NPT

Метчик NPT 1/8 из углеродистой стали и сверло из быстрорежущей стали R
Набор содержит соответствующий метчик для трубы NPT и сверло из быстрорежущей стали

Цены взяты из Amazon Product Advertising API по адресу:

Цены на продукты и их наличие действительны на указанную дату / время и могут быть изменены.Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.

Файл

Набор файлов

НАБОР ИГЛОВЫХ ФАЙЛОВ ВКЛЮЧАЕТ – Плоский напильник, полукруглый напильник, плоский напильник, треугольный напильник, круглый напильник и квадратный напильник

Цены взяты из Amazon Product Advertising API на:

Продукт цены и наличие актуальны на указанную дату / время и могут быть изменены.Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.

Hack Saw

Цены взяты из Amazon Product Advertising API на:

Drill DEWALT 20V MAX Аккумуляторная дрель / отвертка, компактная, 1/2 дюйма (DCD771C2)

Компактная и легкая конструкция подходит для труднодоступных мест
Высокопроизводительный двигатель обеспечивает мощность 300 единиц ватт (UWO)
Высокоскоростная трансмиссия обеспечивает 2 скорости (0450 и 1500 об / мин) для различных применений при креплении и сверлении обеспечивает комфорт и контроль.Ширина инструмента: 1,9 дюйма
Максимальное начальное напряжение аккумулятора (измеренное без нагрузки) составляет 20 вольт. Номинальное напряжение – 18. Емкость аккумулятора: 1,3 ампер-час

Цены взяты из API рекламы продуктов Amazon на:

Вот видео еще раз, если вам нужно еще раз взглянуть на процесс сборки.

Проверьте это, если вы ищете, как заставить пропановую горелку гореть сильнее, или другие варианты кузнечной горелки, которые вам не нужно строить.

https://daddystayshome.com/how-to-make-a-propane-torch-burn-hotter/

Buddy Burner Stove | Есть только одна мама

Есть что-то в приготовлении пищи на открытом огне.

Одно из моих любимых занятий в кемпинге, которым мы занимались в Girl Scouts, было научиться готовить, а затем готовить на плите buddy burner.

Мне не терпелось попробовать это занятие со своими детьми. Этим летом вашим детям понравится готовить на свежем воздухе в рамках веселых мероприятий в лагере на заднем дворе.

Независимо от того, ищете ли вы кемпинг с детьми или ищете самодельную кухонную плиту для экстренной помощи, изучение того, как сделать конфорку для друга и печь из жестяной банки, может стать отличным семейным опытом.

Вашим детям также будет интересно узнать, как отмечать тропу палками и камнями.

Buddy Burner Stove

Необходимые материалы:

Как сделать Buddy Burner

Начните с разрезания гофрированного картона на длинные полосы такой же ширины, как и высота вашей консервной банки для тунца. (Мы разрезаем наш слишком широкий, из-за чего он торчит и наша плита становится слишком горячей.)

Обязательно прорежьте гофру так, чтобы отверстия были видны по бокам. Плотно скатайте картон и поместите его в банку с тунцом.

Затем растопите воск.

Вы можете использовать старую пароварку или импровизировать, поместив воск в пустую банку для супа, а затем поместив его в кастрюлю с водой на плите. (Обязательно извлекайте банку с супом щипцами, так как она будет горячей!)

Осторожно вылейте расплавленный воск на картон в банке. Убедитесь, что расплавленный воск попадает в отверстия для гофрирования.

Заполните банку воском минимум на половину.

Затем дайте воску затвердеть.

Это может быть идеальное время, чтобы сделать несколько поделок с детьми, чтобы развлечь их в походе.

Жестяная плита для кемпинга

Жестяная печь, сделанная своими руками, может использоваться для кемпинга или в качестве аварийной печи.

Используйте консервный нож, чтобы сделать отметки от дырокола на расстоянии примерно 2 дюйма друг от друга по всему дну банки №10.

Затем ножницами прорежьте прямоугольное отверстие в верхней части банки. Вы хотите, чтобы отверстие было достаточно большим, чтобы через него можно было протянуть вашу приятель-горелку.

Buddy Burner Cooking

Чтобы готовить с помощью вашей приятной горелки и плиты из консервных банок, просто зажгите приятную горелку и наденьте на нее банку # 10.

При желании вы можете готовить прямо на своей большой банке, или вы можете использовать пустую банку из-под тунца или даже небольшую сковороду.

Если вы решили готовить прямо на крышке банки, сначала сбрызните ее небольшим количеством кулинарного спрея, чтобы еда не прилипала.

Мы сделали простые сырные кесадильи на нашей, положив сверху лепешку, добавив тертилью и сложив лепешку пополам.

Слегка подрумяните каждую сторону, используя лопатку, чтобы перевернуть кесадилью в середине процесса приготовления.

С добавлением немного сальсы и сметаны, они получились довольно вкусными.

Вы также можете использовать походную плиту для приготовления яиц (даже яйца в корзине), жареного сыра, блинов и многого другого.

Осторожно: банка сильно нагревается. Дети должны быть под постоянным присмотром. Пожалуйста, учитывайте возраст ваших детей. Я бы не стал делать это с детьми младше 8 лет.

Когда вы закончите готовить, не пытайтесь перегореть конфорку.(Ветер раздувает его.)

Используя щипцы или рукавицы для духовки, переверните банку №10 вверх дном и используйте плоский конец, чтобы погасить пламя.

Вы можете повторно использовать свою горелку, добавив в нее еще воска. (Фактически, вы можете добавить к нему кусочки воска, пока он еще горит, чтобы убедиться, что он готов к следующему использованию.)

Обучение приготовлению и приготовлению на плите-горелке это веселое занятие в кемпинге, которое вы можете сделать с детьми на собственном заднем дворе.

Больше походов, которые могут вам понравиться:

Первоначально опубликовано 31 июля 2016 года.

Самодельная пропановая горелка для литейного цеха на заднем дворе

Это проект не для всех. Есть пропан, огонь и очень высокая температура. Если у вас есть сомнения относительно своих навыков, поработайте над их оттачиванием и вернитесь в другой день.

Но некоторые люди, когда видят металл, хотят его расплавить. В данном случае это алюминий. Самый простой способ обогреть литейный цех в домашних условиях – древесным углем.В хорошо сделанном литейном цехе по производству древесного угля температура может достигать 1000 ° F, что достаточно для производства расплавленного алюминия. Честно говоря, это действительно лучший способ начать.

Через некоторое время у вас может возникнуть желание подняться на ступеньку выше и создать собственный литейный завод, работающий на пропане. Если у вас есть навыки, это увлекательный проект, который можно выполнить за день. Это не дорого, если у вас валяется много труб и других деталей.

Если у вас нет запчастей, у вас есть выбор. Готовые пропановые горелки не очень дороги и позволяют сразу приступить к работе на литейном производстве.Да, это не то же самое, что построить его, но если вы воин на выходных, вам нужно решить, получите ли вы больше удовольствия от использования кузницы или литейного цеха или от строительства вещей. Если первое, то вот один комплект, доступный на Amazon.

Если вы все еще здесь, есть несколько разных тарифных планов, которые вы можете использовать в Интернете. Этот (сделанный в видео Уиллом Мэтьюзом) основан на дизайне Джона Кармана. В идеале выбирайте черные железные трубы, а не оцинкованные. Если у вас останутся оцинкованные детали труб, вам нужно будет удалить покрытие в течение нескольких дней – иначе вы рискуете отравиться.

Один из способов удалить покрытие с оцинкованных труб – пропитать их белым уксусом. Это волшебство займет несколько дней, но если у вас будет достаточно времени, вы сможете использовать эти части в проекте.

Вот список деталей и видео, в котором показаны шаги, которые необходимо предпринять для завершения этого проекта.

Литейная горелка для сварщиков

Необходимые детали

Регулятор высокого давления (от 0 до 10 фунтов на квадратный дюйм) – вот такой, который вы можете заказать онлайн. Он используется для подачи пропана из вашего обычного бака для барбекю в систему.

Колоколообразный редуктор 20 мм x 40 мм (3/4 дюйма x 1 1/2 дюйма) x 2

Редуктор раструба 20 мм x 25 мм (3/4 дюйма x 1 дюйм), нержавеющая сталь x 2

20 мм x 150 мм (3/4 ”X 6”) трубный ниппель x 2

трубный ниппель 3 мм x 100 мм (1/8 ”x 4”) x 3 тройник 3 мм (1/8 ”)

Loxeal 58-11. В США заменой является Loctite 577.

Колено 3 мм (1/8 дюйма) 90 градусов

Трубный ниппель 40 мм x 100 мм (1 1/2 дюйма x 4 дюйма)

Сварочный наконечник mig 0,6 мм (0,025 дюйма) x 2

Ниппель 3 мм x 6 мм (1/8 дюйма x 1/4 дюйма)

Шаровой клапан с внутренней / внутренней резьбой 6 мм (1/4 дюйма)

Наружная резьба 6 мм (1/4 дюйма) на конус с наружной резьбой 3/8 дюйма штуцер / адаптер

Тяжелые сварочные перчатки – они вам, безусловно, понадобятся.

Защита глаз

Хотя кузница тоже классная, мы на самом деле просто рассматриваем горелки в этой статье. Все самодельные планы имеют схожий дизайн.

Нам нужен способ безопасно извлечь пропан из контейнера.

Нам нужен способ смешивать воздух и топливо.

Нам нужен способ контролировать количество сжигаемого топлива (и способ его выключить)

Горелка для кузнечных изделий для тех, у кого мало инструментов

Не у всех есть полностью оборудованный гараж.У вас может не быть сварщика или сверлильного станка – конечно, когда-нибудь вы их получите, но пока у вас нет доступа к ним.

Не бойтесь – это может быть очень простая сборка.
Спасибо Make Stuff Nation
Здесь не требуется сварка – достаточно просверлить 1,5-дюймовый переходник для прохода трубы 1/8 дюйма и просверлить трубу 1/8 дюйма сверлом Wire Gauge 60. Это требует некоторого терпения из-за того, с какой мелочью вы имеете дело, но ни с чем не справиться.

Вот короткое видео о том, как это устроено.Если вы в конечном итоге сделаете одну из этих горелок, сообщите нам об этом в комментариях.

Цены и наличие действительны по состоянию на 2021-06-02 в 10:54 CST – Подробности

Самодельное сопло керамической горелки – Предупреждение Фото Тяжелая – Изоляция и огнеупоры

Примечание; это будет использоваться для бензиновой горелки моей собственной гибридной конструкции, напоминающей линейную горелку Риель, и печь Коулмена. (Я опубликовал здесь на форуме по альтернативному газу, маслу / бензину подробности этой сборки.)

Причина, по которой я пытаюсь построить керамическую форсунку горелки, заключается в том, что оригинальная форсунка моей бензиновой горелки довольно быстро окислялась в моем литейном цехе / кузнице, вероятно, это было ускорено из-за слегка окислительных условий, в которых она первоначально работала, и конструкция горелки вызвала пламя в сопле, это чрезмерное тепло разрушило дешевую выхлопную муфту, которую я использовал для сопла в течение последних 3 месяцев – вероятно, всего 10 часов работы.

Поэтому после нескольких попыток заставить кузницу работать со встроенным соплом и змеевиками, встроенными в огнеупор (не нагреваясь достаточно быстро для этой конструкции горелки), я решил попробовать сделать керамическое сопло.

Процесс

У меня было немного кальцинированного глинозема, силиката циркония и бентонита, оставшихся после восстановления моего литейного производства.

Выбранный состав состоял из 97 мас.% Кальцинированного оксида алюминия и 3% бентонита, конечный фактический оксид алюминия 96,9%, бентонит 3,1%. Я хотел минимизировать усадку во время обжига и сушки, потому что у меня было всего несколько часов, чтобы сделать это.

Порошки взвешивали и перемешивали в сухом виде, а затем добавляли 25% воды, она все еще была слишком сухой для ручного формования, поэтому я добавлял воду до тех пор, пока глина не оказалась на липкой стороне пластика.

Глина раздавливалась и складывалась до получения однородной консистенции и абсолютно без заметной разницы во влажности или внешнем виде.

Глине придавали форму шара и формовали форму сопла на конце новой трубы горелки (трубный ниппель 8×3 / 4), помещали на вентиляционное отверстие под крышкой терракотовой чаши и сушили, а затем сушили в духовке. до 400f (200c) примерно за 1 час.

После сушки он был очень хрупким, но я надел его на трубу горелки, чтобы попытаться сделать резьбу на сопле.

Помещают обратно в духовку и доводят до 400 ° F, затем переносят в литейный цех, раскаленный апельсинами, со стальной чашкой, закрывающей ее, чтобы предотвратить появление горячих пятен.через 10 минут горелка была установлена на максимум, и она нагревалась в течение 30 минут, в течение которых это была самая горячая температура, которую когда-либо получал мой литейный завод.

Его охлаждали до оранжевого / красного цвета, а затем вынимали и помещали на крышку для охлаждения.

Форсунка имеет кольцо, и только одна небольшая поверхностная трещина, усадка около 2-3%, ее необходимо слегка отшлифовать, чтобы она соответствовала трубе горелки.

Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *

Email *

Сайт
