Выжигатель по дереву своими руками |

Если вы любите поделки, то вам наверняка знакомо такое направление как декоративное выжигание по дереву. В этой статье описано как можно быстро и просто собрать из «подручных» средств отличный выжигатель по дереву, с регулировкой температуры накаливания греющей проволочки. Преимущество описанного варианта выжигателя в его простоте, безопасности и удобстве использования.

Схема выжигателя по дереву:

Если вам понадобился недорогой но весьма удобный и надёжный выжигатель по дереву  то обратите своё внимание на рисунок №1.

Рисунок №1 – Выжигатель по дереву схема

R1 – 1,2 МОм

R2 –27 КОм

R3 – 27 КОм

C1 – 27 нФ или 273 нФ / 300 В

C2 – 22 нФ или 223 нФ / 300 В

C3 – 47 нФ или 473 нФ / 300 В

FU1 – Плавкий предохранитель 0,5 — 1,5 А

VS1 –  Динистор DB3 / 30 В

VS2 – ВТ 138-600 (рекомендую установить его на радиатор)

ТР1 – Трансформатор понижающий 220/3…8 В Ток в зависимости от нагрузки (сопротивления нихромовой проволоки).

Работа схемы выжигателя по дереву и её настройка:

Сделать такую схему под силу даже начинающему радиолюбителю или домашнему мастеру, необходимы примитивные навыки умения паять и настраивать схемы (есле все элементы подобрано адекватно и схема собрана правильно, она сразу заработает как надо). Однако следует отдельно выделить несколько тонкостей:

1) Обращаю ваше внимание что регулировка выходного напряжения трансформатора ТР1 (а значит и температуры накаливания нихромовой проволоки) осуществляется по первичной обмотке, пусть вас не смущает эта инновация! Так как, за основу взята схема регулятора мощности для паяльника, вам следует понять, что для любого нагревательного элемента (в данном случае куска нихромовой проволоки) не важна форма и качество синусоиды.

2) Однако, обращаю ваше внимание на то что вторичная обмотка трансформатора должна выдерживать потребляемый нихромовой проволокой ток (его вы легко можете посчитать по закону Ома).

3) Так же следует использовать толстые провода, ведущие к рукоятке выжигателя по дереву, и хорошо изолированные, не соблюдение правил техники электробезопасности при сборке или пользовании устройства, может привести к травмам!!!

Держатель нихромовой проволоки для выжигателя по дереву:

Наверняка собрать блок питания к выжигателю вам не составит особого труда, а вот как быть, если у вас нет удобной рукоятки-держателя (электрода)? Я предлогаю вам очень простой но весьма удобный вариант рукоятки. Вам понадобится толстый провод, диэлектрическая (или деревянная) ручка от старого сгоревшего паяльника, кусок текстолита или карболита или другого диэлектрического термостойкого материала, изолента, нихромовая проволока (можно откусить кусочек от спирали накаливания для электропечки) рисунок №2, и электромонтажные клеммы рисунок №3.

Рисунок №2 – Необходимые материалы для ручки выжигателяРисунок №3 – Электромонтажные клеммы

Вам необходимо вытащить клеммы из изоляции и прикрутить их к текстолиту как показано на рисунке №4,5.

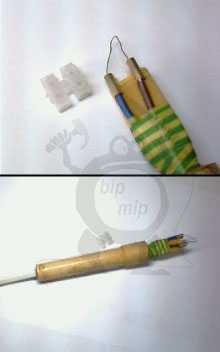

Рисунок №4 – Сборка рукояткиРисунок №5 – Пояснение, как правильно прикрутить клеммы

Потом вам останется только примотать изолентой (или прикрепить пластмассовым хомутиком или нитками) провод к текстолитовой площадке и к клеммам (кончики провода необходимо пропоять) и запрессовать его в деревянную рукоятку рисунок №6.

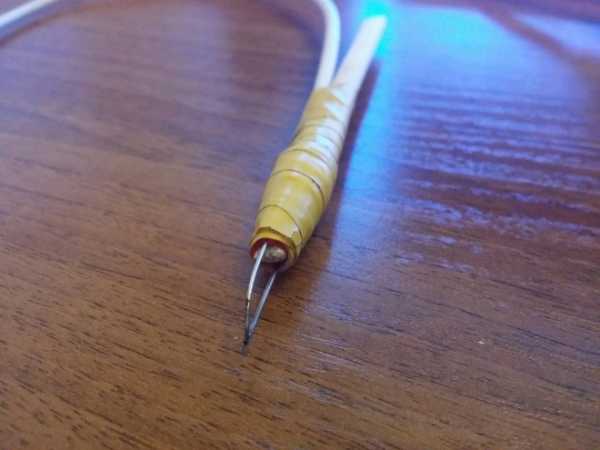

Рисунок №6 – Рукоятка выжигателя по дереву

Работать таким выжигателем по дереву одно удовольствие ведь во-первых у вас есть удобная рукоятка в которой можно быстро и просто заменить перегоревшую нихромовую проволоку так как она прикручивается к клеммам в отличии от простых выжигателей. Во-вторых, есть возможность регулировки температуры накаливания проволоки (рисунок №7) что немало важно при работе с различного рода сортами дерева.

Рисунок № 7 – Раскалённая нихромовая проволока

(Пояснение к рисунку №7: мой вариант рукоятки имеет специальый наконечник который вам будет достаточно сложно воспроизвести, по этому я и предлагаю вам более простой вариант с клеммами)

Ну а в-третьих, сборка такого выжегателя относительно проста и не дорога. Единственное что вам будет сложно подобрать это понижающий трансформатор так как, не смотря на малое напряжения (3-8 Вольт, в зависимости от ваших потребностей) вторичная обмотка должна быть рассчитана на большой ток (от 3-х Ампер).

Когда все детали выжигателя по дереву будут вами собраны вам останется только запихнуть всё это в аккуратный корпус и начать выпаливать различного рода картинки и  произведения искусства рисунок №8.

Рисунок №8 – Выжигатель по дереву (внешний вид) и выжженный на дереве образ.

P.S.: Я постарался наглядно показать и описать не хитрые советы. Надеюсь, что хоть что-то вам пригодятся. Но это далеко не всё что возможно выдумать, так что дерзайте, и штудируйте сайт https://bip-mip.com/

bip-mip.com

Как сделать выжигатель, схема регулятора для выжигателя по дереву

Решил я как-то сделать самодельный выжигатель по образцу советского выжигателя «Вязь». В далеких 90-х годах подарили мне выжигатель по дереву «ВЯЗЬ» на день рождения.  Как сейчас помню – оранжевый корпус — точь в точь как на фото внизу (фото из интернета). Но в то время интерес у меня был не к самому выжигателю, а скорее к тому как он устроен. Короче со временем раскурочил я его до «канцура» в детстве, сам теперь не понимая зачем. Как говорится остались от козлика рожки да ножки -до сегодняшнего дня дожил один только трансформатор. И вот по прошествии надцати лет решил я исправить содеянное и собрать ремейк этого замечательного

выжигателя. Захотелось сделать выжигатель собственными руками практически с нуля. Только вот регулятора мощности – проволочный потенциометр достать не удалось и в место него применил регулятор яркости освещения – простой китайский диммер на симисторе.

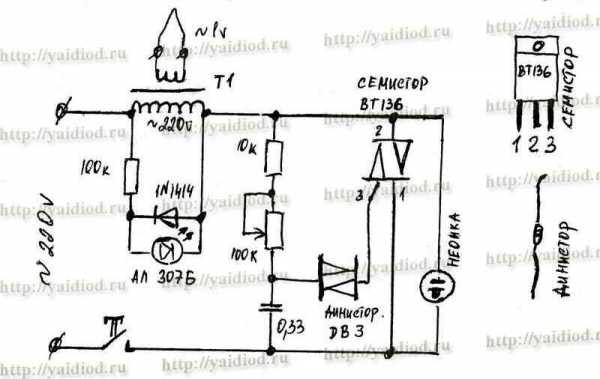

Схема выжигателя по дереву.

Выжигатель по дереву собран по простой схеме диммера, в нагрузке которого стоит понижающий трансформатор 220/4 вольт.

В приципе можно купить обычный диммер — регулятор ламп накаливания для освещения помещений. Его схема идентична приведенной здесь.

Трансформатор взят от оригинального старого выжигателя ВЯЗЬ —  220/4 вольт. Однако можно применить аналогичный трансформатор или же намотать его самостоятельно, взяв для вторичной обмотки провод около 1.5 мм в диаметре. Количество витков подобрать экспериментально, чтобы на выходе было 4 вольта.

Монтаж выполнен навесным способом, без применения какой либо платы. На лицевой панели самодельного выжигателя закрепляется выключатель питания и переменный резистор регулировки мощности (в нашем случае температуры жала выжигателя). Монтаж фактически выполнен на клеммах выключателя и переменного резистора.

Симистор установлен на минимальном радиаторе.



Рукоятка выжигателя.

Рукоятка жала выжигателя сделана из корпуса маркера, в который плотно вставлен прямоугольный кусок фольгированого текстолита с двумя дорожками. Можно использовать двухсторонний текстолит. К этим двум дорожкам с одной стороны припаяны латунные штыри с болтиками от обычной штепсельной вилки 220V, к болтикам которой прикручивается жало из нихромовой проволоки. С другой стороны к дорожкам текстолита припаяны концы провода, идущие к вторичной обмотке трансформатора. И вся эта конструкция находится внутри корпуса маркера. Штыри из корпуса маркера должны выступать на некоторое расстояние, чтобы дистанцировать нихромовое жало и корпус маркера для предотвращения его оплавления. То есть жало не должно располагаться непосредственно близко к пластмассе корпуса маркера.



Корпус выжигателя.

Корпус выжигателя изготовлен из фанеры 10 мм. Электролобзиком выпилены необходимые части корпуса, торцы зашлифованы ленточной шлифовальной машинкой в необходимый для сборки размер, промазаны клеем ПВА и стянуты шурупами- саморезами с потайными головками. Сушка около суток. После сушки корпуса выполнена шлифовка плоскошлифовальной машинкой плоскости разъема двух половинок – крышки и корпуса. Корпус и крышка посажены на миниатюрные навесы. Вся эта конструкция  так же в сборе обработана ленточной шлифовальной машинкой под единый форм – фактор со снятием некоторого определенного количества стружки.  В результате имеем отличный самодельный корпус для выжигателя с хорошо подогнанной плоскостью разъема и ровными сторонами.

Корпус выжигателя вскрываем морилкой несколько раз до получения желаемого оттенка.

Сушим корпус. При высыхании морилки волокна древесины поднимаются, образуя бархатную поверхность. Такую поверхность вскрывать лаком нельзя. Вспученные волокна древесины будут иметь ужасный вид. Корпус необходимо заполировать. Для этого берем небольшой деревянный брусок, удобный для удерживания в руке, как бы приминает его уголок об другую деревяшку  и потом натираем ним деревянный корпус. То есть натираем корпус закругленный углом бруска — как бы приминаем вспученные волокна, поднятые морилкой. Полировку следует проводить вдоль направления волокон древесины с применением равномерного умеренного усилия по всей поверхности корпуса. Процесс долгий и кропотливый, но результат стоит того. Так же рекомендуется для начала потренироваться на образце для предотвращения порчи корпуса

выжигателя при отсутствии опыта.

Закончив полировку покрываем корпус лаком. Я рекомендую полуматовый паркетный лак. Он придает отличный вид и на нем не так будут заметны царапины в будущем.



Я и Диод. © yaidiod.ru.

yaidiod.ru

Зарядное устройство и выжигание по дереву своими руками

Среди инструментов домашнего мастера, необходимых для ремонта квартиры и творческой деятельности, требуется иметь комплекты комбинированного назначения.

Они позволяют выполнять разные операции, создавать уникальные предметы для оформления интерьера помещений.

В статье подобраны практические советы как сделать своими руками универсальное автомобильное зарядное устройство с плавным регулированием величины тока и безопасно выполнять им оригинальное выжигание по дереву, пользуясь обычной проволокой из нихрома.

Они подкрепляются подробными схемами, фотографиями и видеороликом.


Содержание статьи

Как происходит заряд аккумулятора

Аккумуляторная батарея автомобиля, питая бортовые приборы и освещение, разряжается. При работе двигателя происходит ее подзаряд за счет того, что на банки с общим напряжением 12 вольт подается от генератора через реле регулятор электроэнергия постоянного тока с разностью потенциалов 13,8÷14,5 вольта.

Мощность работающего генератора значительно компенсирует потери энергии аккумулятором. Но не полностью. Какая-то часть его емкости не восполняется поступающим током заряда. Это зависит от очень многих условий, на которые влияют разные режимы работы, создаваемые при движении автомобиля.

Поэтому периодически аккумулятору требуется проведение контрольно-тренировочного цикла, восстанавливающего начальную емкость. Его выполняют на зарядном устройстве.

Большинству легковых автомобилей достаточно поддерживать ток заряда аккумулятора в 5 ампер и иметь возможность поднимать напряжение до 15 вольт. Совсем не сложно купить зарядное устройство, но мы предлагаем изготовить его своими руками.

Чтобы иметь небольшой резерв мощности используем конструкцию прибора, способного выдавать напряжение 24 вольта и ток 10 ампер. Его же можно применять для других целей. О них рассказываем в последней части статьи.


Универсальное зарядное устройство

Принцип работы основан на преобразовании синусоидальной энергии бытовой сети 220 вольт в выпрямленный ток, величина которого регулируется электронным блоком.

Конструктивно схема состоит из трех частей:

  1. вводного устройства 220 вольт, подающего напряжение на первичную обмотку трансформатора;
  2. силового блока, выполненного на тиристорах и мощных диодах;
  3. электронной схемы управления выходным током.

Рассмотрим их подробнее. В качестве примера буду демонстрировать фотографии собственного самодельного устройства, выполненного навесным монтажом. С целью наглядности часть защитных чехлов снята.

Оно было изготовлено около 10 лет назад. Хорошо себя зарекомендовало. А его электрическая схема утеряна и мне пришлось для публикации на сайте ее восстанавливать с натуры.

Для размещения всех деталей выбран отрезок доски с резиновыми подошвами, устраняющими скользкость конструкции на проблемных поверхностях.

Схема цепей 220 вольт

На чертеже зарядного устройства блок подачи питающего напряжения выделен светло красным оттенком.

Способ монтажа

Размещение клемм и соединение проводов выполнено на гетинаксовой пластине толщиной 5 мм. Она расположена с тыльной стороны устройства, чем ограничивается случайное прикосновение к клеммам под напряжением. Однако они дополнительно закрываются пластиковым чехлом.

Подача питания

Используется шнур с вилкой, которая может вставляться в любую розетку. Напряжение 220 вольт подается на две крайние клеммы. Всего их четыре:

  • левая пара используется для подключения предохранителя;
  • средняя — обмотки трансформатора;
  • правая — кнопки включения на 220 вольт.
Предохранитель

Установил конструкцию, взятую от списанного лампового высокочастотного приемопередатчика. Можно воспользоваться деталями от старого телевизора, радиоприемника.

Назначение

Служит для защиты зарядного устройства от случайных коротких замыканий и перегрузок.

Необходимость его установки мне подсказал своими действиями один водитель, который повторно через месяц принес мне на ремонт заводское зарядное устройство: приходилось менять тиристоры и диоды силового блока. Оказалось, что он проверяет их работу дедовским методом «на искру», кратковременно замыкая выходные контакты…

Как выбрать плавкую вставку

Защита основана на определении величины тока, которая обеспечивает длительную работу при номинальной нагрузке и кратковременных перегрузках до 10%.

Его можно посчитать зная максимальную мощность потребления и напряжение. Пришлось выбирать калибровочную проволоку для плавкой вставки экспериментальным методом: пропускать испытательный ток от нагрузочного устройства через разные образцы и наблюдать за их поведением.

Выбранная проволока была впаяна внутрь корпуса стеклянного предохранителя, а сделанный запас отложен на хранение.

Кнопка

Для непрерывной работы зарядного устройства на ее клеммы просто устанавливается стационарная перемычка. Она надежно шунтирует контакты.

Кнопка с самовозвратом создана специально для режима выжигания по дереву. Она смонтирована на рукоятке держателя струны нихрома, требует постоянного удержания при работе. Если палец отнять, то напряжение сразу снимается со всего устройства.

Считаю, что такой прием повышает безопасность пользования любым электрическим прибором. Если человек поскользнулся или случайно попал в неприятную ситуацию, то рефлекторное движение руки отбрасывает предметы, которые в ней находятся. Автоматически происходит снятие напряжения 220 вольт с работающего электрооборудования.

Таким же способом я поступил со своим электрическим триммером во время ремонта, убрав с него кнопку длительной работы.

Светодиоды питания

Они созданы для индикации поданного напряжения на зарядное устройство, расположены с передней и задней стороны блока, подключены параллельно через общий резистор.

Трансформатор

Сразу замечу, что конструкция создана с большим запасом мощности. Поэтому ее размеры увеличены. Можно создать зарядное устройство меньших габаритов.

Поперечное сечение магнитопровода 3,3х6,3 см.

Как выполнялся расчет

Подробная методика приведена в статье о ремонте паяльника Момент.

Железо имеет прямоугольный профиль. Его сечение составляет 20,8 см кв. Оно позволяет передавать мощность 430 ватт.

У меня запланирован ток на 10 ампер и напряжение 24 вольта в выходных цепях, то есть мощность 240 ватт. Запас очевиден.

КПД учитывать не буду: не критично. По первичной катушке станет протекать ток 240/220=1,1 ампера. Это позволяет вычислить диаметр провода.

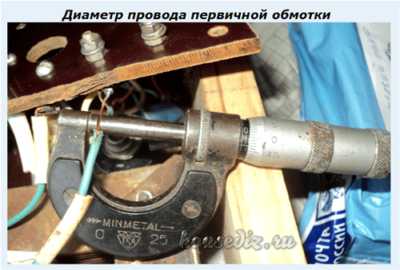

d1=0.8∙√1.1=0.84 мм.

Микрометр показывает почти миллиметр.

Для вторичной обмотки диаметр проволоки составляет величину d2=0.8∙√10=2,5 мм.

На фото диаметр 1,8 мм. Площадь 2,5 мм кв. Мотал в две нитки, создав общее сечение 5 квадрат. Что вполне достаточно.

Определяю необходимое количество витков.

ω’=45/20.8=2.16 витка на вольт.

В первично обмотке их будет 2,16х220=475, а во вторичной: 2,16х24=52.

Описание конструкции

Катушки для обмоток изготовлены из электротехнического картона. Места в них достаточно. Изоляция проводов выполнена лакотканью.

После сборки на вторичной обмотке оказалось 28 вольт вместо 24 при поданном питании 220. Сказалась приближенная методика расчета и качество сборки.

Силовой блок

Монтаж выполнен на пластине гетинакса толщиной 8 мм. В его конструкцию включены:

  1. два тиристора КУ202Н;
  2. пара диодов Д242;
  3. выходные клеммы;
  4. амперметр контроля тока нагрузки.
Тиристор КУ202Н

Эта марка полупроводникового прибора просто оказалась под рукой. Для моих целей можно обойтись любым другим с меньшим напряжением в 100 вольт. Главное внимание обращайте на ток: 10 ампер.

Тиристор при работе проверяют током.

Диод Д242

Десятиамперные полупроводники работают в составе диодного моста, выполняя роль буферного плеча для тиристоров.

Радиаторы для полупроводников

Поскольку нагрузки на мост при его работе создаются большие, то необходимо принимать меры для эффективного отвода тепла с него. Поэтому диоды и тиристоры размещаю на радиаторах со свободным подводом воздуха к ним.

Для диодов подошли радиаторы заводского исполнения, а под тиристоры пришлось делать охлаждение своими руками из толстой алюминиевой шины.

Выходные клеммы

На первой фотографии видно, что для них использованы заводские зажимы от блока питания, которые позволяют вставлять штекера с проводами к держателям нихрома или подключать плоские контактные пластины с вырезами.

Амперметр

Для контроля величины тока смонтирован микроамперметр М494, взятый со списанного оборудования. Его шкала на 100 микроампер переведена на новый отсчет: 10 ампер.

Для этого просто на выходные клеммы установлен самодельный шунт из толстой латунной пластины.

Для калибровки прибора понадобилось собирать электрическую схему прогрузки, налаживать параметры шунта.

С этой целью добился, чтобы ток от нагрузочного устройства в 10 ампер, контролируемый по шкале эталонного амперметра, совпал с показаниями самодельного прибора (микроамперметра с подключенным шунтом) на отметке шкалы 100 делений.

В принципе шкалу можно переписать, но для меня достаточно наклейки с обозначением 10 А. Легко посчитать, например, что 50 делений — это пять ампер. То есть просто показания делим на 10.

Во время наладки прибора его стоит проверить на всех контрольных точках. Однако слишком высокая точность для наших измерений не требуется.

Сам шунт при наладке экспериментальным путем приходится изменять по длине или ширине: его можно просто подпиливать надфилем.

Схема управления работой тиристоров

Электронный блок моего зарядного устройства питается электрической энергией от вторичной обмотки трансформатора ТР1. Она:

  • выпрямляется;
  • стабилизируется;
  • преобразуется генератором;
  • трансформируется на два потока;
  • подводится индивидуальными магистралями к цепям управляющих электродов тиристоров.

Принцип работы подобной схемы подробно изложен в статье о трансформаторной сварке электрических проводов из меди. Ознакомьтесь. Здесь то же самое, но отличия заключаются в элементной базе и ее настройках.

Выпрямление

В схеме используется диодный мост, выполненный сборкой КЦ402Ж. Специально искать его нет смысла: использовал то, что было рядом. Он выпрямляет ток величиной 0,6 ампера. Этого более чем достаточно для работы схемы управления.

Стабилизация напряжения

Чтобы обеспечить стабильный уровень питания 22 вольта потребовалось последовательно подключить три стабилитрона. Марки двух разглядел и пометил на схеме. А третьего не помню, на корпусе надпись затерта. В принципе это не важно, ибо при наладке зарядного устройства их все равно придется подбирать самостоятельно или воспользоваться сборкой КРЕН.

Фазоимпульсный генератор

Все детали и их номиналы показаны на схеме. Хочется заострить внимание на транзисторах.

КТ203

Цоколевка и обозначения показаны на картинке. Структура p-n-p.

КТ315

Транзистор структуры n-p-n. Его корпус можно спутать с транзистором КТ361 (p-n-p).

Импульсный трансформатор

Магнитоповодом служит кольцо из пермаллоя с внешним диаметром около трех сантиметров. На нем намотаны три обмотки. С другими материалами, включая феррит, не экспериментировал.

Каждая из обмоток содержит по 50 витков медной изолированной проволоки диаметром 0,2 мм. Чтобы сэкономить время монтажа мотал сразу все обмотки одним жгутом в три нитки. На начало каждого провода надел разноцветные кембрики, закрепил их одним узлом. Этим способом пометил начало каждой проволоки, что немного упрощает последующее подключение выводов трансформатора к электрической схеме: так проще ее вызванивать.

Готовые обмотки изолировал лакотканью и закрыл металлическим кожухом для защиты. Трансформатор сквозным винтом с гайкой закрепил на стеклотекстолитовой плате.

Наладка импульсного трансформатора

При монтаже в схему первичная обмотка выбирается произвольно и подключается к выходу фазоимпульсного генератора.

Остальные две обмотки монтируются с учетом полярности ее концов. Здесь пригодятся обозначенные узлами начала жил. Их выходы служат для подачи тока высокочастотного импульса на тиристор через цепь управляющего электрода.


Монтаж этого участка следует выполнять внимательно. Чтобы схема нормально работала нельзя допускать ошибки. Если есть осциллограф, то им следует сравнить соответствие сигналов, выдаваемых первичной обмоткой и полярность импульсов, поступающих на управляющий электрод каждого тиристора. Это облегчит нормальное регулирование величины тока через клеммы силового блока.


Выжигание по дереву

Раскаленный нихром — это довольно уникальный режущий инструмент. Он прожигает, а не пилит-режет древесину, проходит через нее в любом направлении.

При задании рабочих режимов важно определиться с:

  • техникой безопасности;
  • способом монтажа проволоки к выводам нагрузочного устройства;
  • приемами ее нагрева до раскаленного состояния.

О безопасности

Возможность возгорания

Работа с раскаленной проволокой сравнима с пользованием открытым огнем. При ней образуется много дыма.

Если поблизости имеются легковоспламеняемые вещества, то возможно из возгорание. Поэтому необходимо соблюдать правила пожарной безопасности, иметь под рукой огнетушитель и другие средства тушения огня.

Когда работа проводится в мастерской, то нужна эффективная система вентиляции и отвода дыма. Проще оборудовать рабочее место на открытом воздухе вдали от предметов, способных воспламениться. На нем не будет лишней резервная емкость с водой и ведром, песок для тушения огня.

Обращение с проволокой

Всегда необходимо учитывать то обстоятельство, что раскаленный нихром случайно может прикоснуться к телу человека. Чтобы этого избежать необходимо:

  • работать только в устойчивом положении;
  • на ногах должна быть обувь с подошвой из антискользящего материала;
  • защищать открытые участки тела одеждой;
  • постоянно контролировать создаваемую траекторию движения раскаленной проволоки.

Подключение нихрома

Удобство работы выжигателем зависит от способа крепления проволоки из нихрома к держателям электродов. Для домашнего мастера проще всего выполнить этот узел винтовым зажимом с барашковой гайкой.

Ток накала нити

Длина проволоки нихрома зависит от применяемой технологии, она может меняться в различных пределах. Короткая нить используется для мелких, точных работ, а длинная позволяет быстро вырезать большие заготовки.

Толщина нихрома тоже влияет на величину тока. Обычно приходится работать той проволокой, которую удалось приобрести.

Во всех этих случаях необходимо выставлять ток зарядного устройства, который раскаляет нихром до состояния, способного легко прожигать древесину. На его величину влияет электрическое сопротивление подключенного участка. Поскольку оно меняется, то приходится регулировать нагрузку на зарядное устройство по цвету раскаленного металла и контролировать величину тока по амперметру.

О технике реза

На практике распространены две технологии:

  1. создание среза, перпендикулярного основной плоскости заготовки;
  2. вырезание деталей под наклонным углом к поверхности обрабатываемой древесины.
Перпендикулярный срез

Заготовку с подготовленным рисунком закрепляют на верстаке или стеллаже в горизонтальном направлении. Обращают внимание на то, чтобы подвергаемая обработке область древесины полностью выходила за края рабочего стола.

Нить нихрома подвешивают на основной держатель и располагают в вертикальном направлении. Для этого снизу проволоки на крепление контакта монтируют груз весом порядка 300 грамм. Его роль — натягивать струну до прямой линии.

Проволоку подводят к линии разметки, подают напряжение на нихром и движениями струны вверх-вниз обрабатывают заготовку.

Фигурное вырезание

Деревянная заготовка фиксируется в тисках или струбцине. На ней через подготовленные заранее трафареты наносится рисунок будущего узора.

Проволоку нихрома через держатели, захваченные обеими руками, подводят к древесине. Подают напряжение на нить и возвратно поступательными движениями выполняют срезы.

Обработанная раскаленным нихромом поверхность древесины имеет однородный черный цвет. Его можно оставить в таком виде или убрать до естественного оттенка годовых колец, создающих на дереве рисунок. Покрытие морилкой или лаками придает заготовке законченный вид.

Уникальные приемы выжигания по дереву на празднике Топора в Томске демонстрирует своим видеороликом Аслан Оздоев. Рекомендую его внимательно посмотреть.

Ничего сверхсложного в такой работе нет. Вы тоже можете изготавливать подобные вещи своими руками.

Полезные товары

Если у вас еще остались вопросы по теме, то можете задавать их в комментариях. Напоминаю, что вам сейчас удобно поделиться этим материалом с друзьями в соц сетях.

housediz.ru

ЭЛЕКТРОВЫЖИГАТЕЛЬ

   Делаем электровыжигатель по дереву из импульсного трансформатора. Когдато в детстве, считалось как должное иметь дома электровыжигатель по дереву. Вот и сейчас, подумал сделать подобный девайс для своего сына (4 года). Ведь рисунок на бумаге, может и не сохранится, тогда как выжженный по дереву, порадует, спустя годы. Да и мне, как радиолюбителю, пригодится. Им можно резать пластмассы при изготовлении корпусов, можно также паять, и даже вырезать текстолит. А еще, аккуратно срезать веревки (если вы альпинист:-).


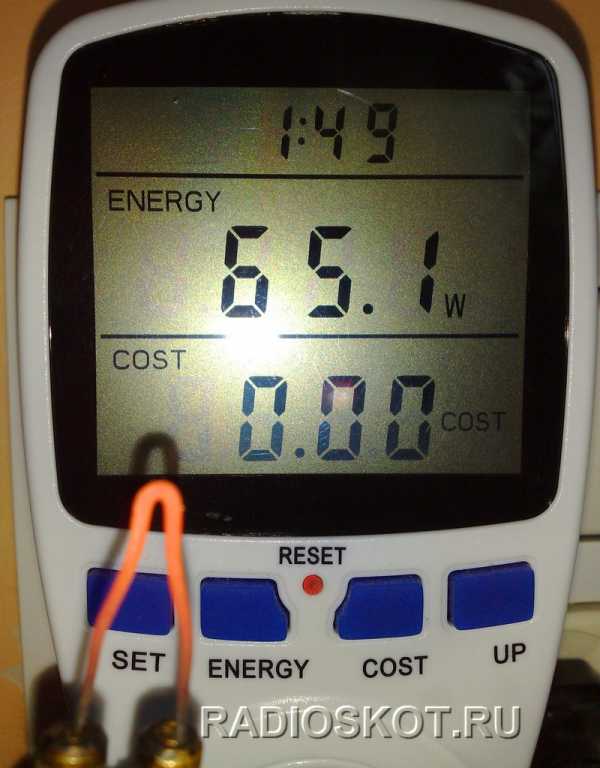

   Аппарат имеет два режима работы. В первой позиции переключателя «норма» (I), он работает в половину мощности: примерно в 30-35W. Во второй «турбо» (II) - 65-70W. Желтый светодиод светит в обоих режимах, красный, только во втором. Светодиоды индикации любые, не яркие (АЛ307).

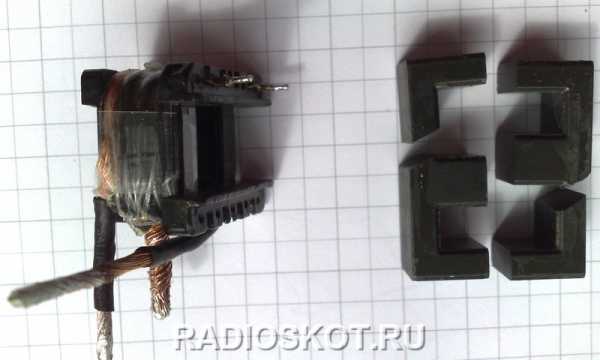

   Для того чтобы изготовить электровыжигатель вам понадобится дешевый (2-2,5 доллара) импульсный блок питания (ИБП) китайского производства, на 50-60 W, для галогенных ламп. Их вы найдете в магазинах по мебельной фурнитуре или в строительных магазинах.

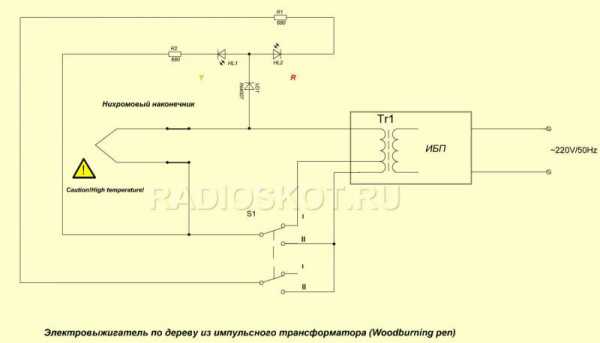

Схема выжигателя

Схема принципиальная электрического выжигателя на основе ЭТ

   В интернете, я встречал переделку таких трансформаторов, для изготовления импульсного паяльника. В случае выжигателя, потребуется минимальная переделка ИБП.

   Сперва, вынимаем плату из корпуса и выпаиваем выходной трансформатор. Об этих схемах написано немало, поэтому не буду вникать в подробности. Она вполне справляется в роли электровыжигателя. Скажу только, что биполярные транзисторы MJE13003 (TUVE13007) можно заменить на более мощные по току - MJE13005, MJE13007 (последняя цифра означает рабочий ток). При выборе ИБП, нужно учесть тот факт, что он не должен иметь защиты от короткого замыкания!


   Итак, сняв трансформатор с платы, его надо разобрать. О разборке феромагнитных трансформаторов написано также немало. Но, я поделюсь своим опытом. Первым делом, убираем плёнку и ножом снимаем клей на соединении сердечника. После, нагреваем в небольшой емкости воду до кипения. Но не бросаем сразу в кипяток, а нагреваем сперва теплой водой. В связи с тем что качество этих трансов, очень низкое они могут расколоться. Поэтому разогрев его немного, опускаем в кипяток оставив его там на несколько секунд. Процедуру можно повторить, и попытаться расшатать корпус намотки, а также пройтись ножом по швам ферритовых половинок. В конце концов, вам удаться его разобрать, но не спешите, делайте все с осторожностью. В моем случае, даже разбив такой транс, я не отчаялся, и соединил четыре куска сердечника скотчем. Некоторые клеят расколовшийся дольки, но и без того он и так прекрасно работает, будущим накрепко сжатым клейкой лентой.


   Разобрав трансформатор, снимаем вторичную обмотку, и на ее месте наматываем 3-4 витка многожильного провода, сечением 2,5-4мм2. Для этого, подходит электрический кабель (сетевой). Предварительно снимается изоляция, и на ее месте, одевается термоусадочный кембрик, подходящих размеров. Почему термоусадочная трубка? Потому что она занимает меньше места, относительно изоляции кабеля. Теперь, наматываем четыре витка, с отводом от третьего. Напряжение на последнем витке будет составлять примерно 9,0-10,5V. Остается собрать обратно трансформатор, и вылудить выводы, как это видно на фотографиях.


   Настало время заняться корпусом электровыжигателя. Для этого нам понадобится алюминевая мебельная нога. Да, да, опять мебельная! Она очень дешева (стоит меньше доллара), но самое главное она состоит из алюминия толщиной в 1 мм. Таким образом, корпус послужит термоотводом для транзисторов, которые очень сильно греются. Высота квадратной ноги =100мм. Также решается вопрос лицевой панели. Для этого, разбираем ногу, и оставляем пластмассовую заглушку с которой срезаем часть – так чтобы вместились все компоненты изделия. Дальше, радиатор для транзисторных ключей – также алюминиевый.


   Я использовал пластинчатый радиатор толщиной в 5 мм. В нем уже были резьбовые отверстия, которые в дальнейшем я использовал. Но если вы найдете медную пластину, то она однозначно послужит лучшем теплоотводом. Также, можно применить любой другой радиатор подходящего размера. Дополнительно к этому радиатору, я подсоединил алюминиевый П-образный профиль – угадали, тоже мебельный, который вплотную одевается в квадратный профиль корпуса.


   Как отступление – в мебельном производстве существует множество алюминиевых профильных форм. В разнообразии фурнитуры вы найдете и профиля годные в качестве радиаторов, и готовые решения корпусов. Остается немного пофантазировать и применить эти решения в радиолюбительстве.


   Радиатор должен вплотную соприкасаться с корпусом! Таким образом тепло будет распределятся равномерно, с большей эффективностью по всему корпусу, не требуя громоздких радиаторов. П-образный профиль соединяется с пластиной радиатора с небольшим зазором (2-3 мм) через небольшие шайбы и далее прикручиваем этот «бутерброд» к пластине входящею в комплект импульсника. Транзисторы и плата крепятся обязательно через изолятор, также от ИБП. Корпус выжигателя предпочтительно заземлить.

   Не забываем, прибор подключается к сетевому напряжению в 220V, поэтому предпринимаем все меры безопасности при сборке и наладке!


   Теперь, просверливаем отверстия в пластмассовой лицевой панели, под переключатель режимов работы электровыжигателя – под провода и под светодиоды красного и желтого свечения. Светодиоды с ограничительными резисторами соединяем термоклеем, как это видно на фото.

   Далее закручиваем переключатель и соединяем пайкой все провода (см. рисунок). Переключатель – П2Т-21 (советского производства, максимальной коммутируемой мощностью до 660 Вт при активной нагрузке). Надо использовать как можно более мощный тумблер, так как иначе контакты будут перегреваться! Максимальная мощность электровыжигателя достигает 70 Ватт.

   К корпусу, в качестве ножек (против скольжения) приклеиваем самоклейки из пробки или силиконовые (найдутся у стекольщиков и мебельщиков). В качестве рукоятки, я применил готовую ручку от выжигателя промышленного производства. А если изготовить ее самому, то подойдет рукоятка от сгоревшего паяльника. Или вырезаем ее из текстолита, дерева с фторопластовым наконечником подходящей толщины. Крепление для нихрома – клеммы электро-колодок как раз подходят для этих целей.

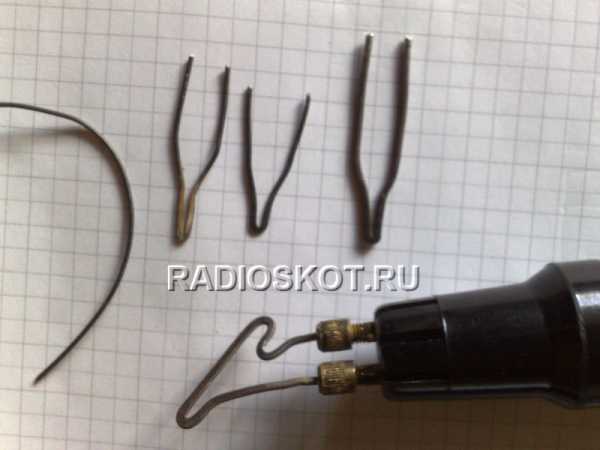

   Нихром для наконечников диаметром в 0,8-1,5 мм нашел на радиорынке. Подойдет и от разных нагревательных приборов. Его надо согнуть как на фотографиях и сплющить кончик при помощи молотка. Я изготовил наконечники двух типов: один из миллиметрового нихрома – для выжигания и резки, другой из полутора миллиметрового, для более грубых работ. Соответственно, второй будет эффективно нагревать в более мощном режиме работы прибора (турбо).


   Провод для электрического выжигателя надо подобрать с большим сечением и наиболее гибкий. Иначе он будет греться. Естественно, электровыжигатель будет работать перерывами, примерно в 15-30 минут.

   Во первых, КПД очень низкий, что приводит к большим тепловым потерям. А во вторых, рукоятка будет греться, что принуждает к цикличной работе с ним. Для более удобного пользования, советую приспособить кнопочную педаль (от швейной машины или от какого-нибудь станка) или кнопочный выключатель питания, и т.д. Дополнительные отверстия в корпусе или радиаторе, для отвода тепла, я не делал. Это остается на ваше усмотрение, в зависимости от применяемого радиатора.


   Аппарат очень прост в изготовлении, благодаря готовым решениям для его сборки. Его может изготовить любой начинающий, с минимальными навыками в электронике. Главное соблюдать правила безопасности при работе с ним. Ведь температура наконечника достигает 500-600 градусов.

   Если вы изготовите электровыжигатель для ребенка, то присутствие взрослого при работе с ним – обязательна. Надеюсь, он принесет радость и творческие успехи! Автор: Флорин Матиенку (flomaster).

   Форум

   Обсудить статью ЭЛЕКТРОВЫЖИГАТЕЛЬ




radioskot.ru

Карманный выжигатель по дереву своими руками

Всем привет! Вы готовы крафтить? Сегодня сделаем выжигатель по дереву своими руками из подручных материалов. Не смотря на простоту конструкции и материалов, из которых мы сделаем выжигатель по дереву, он обладает достаточной мощностью, чтобы прожечь отверстие в куске дерева толщиной 1 см.

Это будет карманный выжигатель, который работает от зарядки для телефона 2А. Если вам необходимо быстро нанести надпись или логотип на дереве, а также попробовать себя в прирографии, не спешите бежать в магазин. Воспользуйтесь этой инструкцией, потратьте немного времени, и соберите карманный выжигатель по дереву из подручных материалов.

Нам понадобится

  • Блок питания от телефона (не менее 2A)
  • Игла от шприца
  • Швейная игла
  • Деревянная шпажка (суши-палочка)
  • Нить
  • Термоусадка
  • Паяльник, флюс, припой

Делаем выжигатель по дереву своими руками

Итак, вы убедились, что список необходимых деталей есть в каждом доме. А если чего-то не хватает, обратитесь к соседу, у него точно есть.

Откусите наконечник иглы от шприца. А у швейной иглы откусите ушко.



Закрепите на деревянной палочке, при помощи нити, две иглы параллельно друг другу. Оставьте нижние концы у иголок открытыми, к ним мы будем припаивать провод от зарядного устройства.

Согните швейную иглу таким образом, чтобы она едва касалась иглы от шприца.

Нанесите флюс и залудите иглы, как показано на фото.



Откусите или разберите разъем зарядного устройства. Нам понадобится красный и черный провод (плюс и минус). Припаяйте красный и черный провод к иглам, полярность не имеет никакого значения.

Выжигатель по дереву почти готов. Воспользуйтесь термоусадкой или изолентой, чтобы изолировать контакты.

Заключение

Вот мы и разобрались, как сделать выжигатель по дереву своими руками. Выжигатели бывают разных типов и разной сложности исполнения. Сегодня мы собрали самый простой и самый дешевый вариант. При этом мы использовали легкодоступные подручные материалы и не потратили много времени.

indycraft.ru

Выжигатель на батарейках своими руками

Всем привет дорогие друзья, сегодня я вам покажу замечательную идею о том, как сделать портативный выжигатель. Такой выжигатель может работать от двух пальчиковых батареек.

Необходимые материалы:
- 2 шприца
- провод
- батарейки
- 2 иголки от шприца

Шаг 1: Первым делом берём две иголки, и вставляем в них кусочек провода, и фиксируем их клеем. Как изображено на фото.

Шаг 2: С помощью клеевого пистолета, склеиваем два шприца друг с другом.
Шаг 3: Одеваем иголки, и подгибаем провод, как показано на фото.

Шаг 4: Далее нужно согнуть иголки так, чтобы они еле-еле касались друг друга.
Шаг 5: Далее берём провод и прикрепляем его к поршням шприца. После того как мы это сделали,вставляем батарейки и поршни.
И вот наш портативный выжигатель готов! Он начнёт работать если мы замкнём нашу систему прижав поршень к батарейки.

Испытание:

[media=//www.youtube.com/watch?v=_VNcH0wEkbY]

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Как сделать простой выжигатель по дереву - схема, фото

Имея одну батарейку Крону и две иглы, можно легко сделать самый простой выжигатель в домашних условиях. Смотрите мой мастер класс с фото, как можно своими руками сделать выжигатель по дереву.

Предлагаемый выжигатель является компактным и удобным. Таким выжигателем можно легко выжигать различные фигуры или рисунки по дереву. Один недостаток такого устройства - это быстрый разряд батареи.

Сделать такой выжигатель своими руками будет интересно не только радиолюбителям, но и людям, которые далеки от электроники, так как процесс изготовления очень прост.

Для изготовления выжигателя своими руками, нам понадобятся: одна игла из под шприца, одна игла для шитья и батарейка Крона на 9 Вольт. Игла из под шприца будет главной выжигаемой деталью устройство, так как она тонкая и очень острая.

Делаем выжигатель по дереву своими руками - схема

Принципиальная схема выжигателя по дереву показана на рисунке. Нагреваться до красна будет именно игла из под шприца, которая будет еле прикасаться ко второй игле.

За счет маленькой площади прикосновения кончиков игл возникает большое сопротивление и игла начинает сильно нагреваться.   Далее рассмотрим, как сделать выжигаемую деталь.

Для изготовления выжигаемой детали еще необходимо использовать колпачок, где находилась игла. Как раз на него будут прикреплены две иглы. Игла для шитья должна быть с швейной ниткой.

Необходимо ее установить параллельно колпачку и как можно туже примотать ниткой, как показано на фото.

Далее необходимо взять иглу из под шприца и избавиться от нижней пластмассовой цилиндрической детали.

После чего нужно согнуть кончик этой иглы, который и будет прикасаться к другой игле.

Теперь необходимо изогнутую иглу примотать новыми нитками к колпачку таким образом, чтобы в итоге ее кончик еле касался к кончику второй иглы. На этом этапе необходимо будет повозиться, ведь от того как качественно будет изготовлена выжигаемая деталь зависит работоспособность устройства.

Еще раз напомню, чем меньше площадь прикосновения игл, тем лучше и быстрее будет нагреваться игла.

После того, как иглы примотаны и их кончики еле касаются, можно найти подходящий провод. Для удобства я взял двойной многожильный провод.

Когда найден провод, его необходимо зачистить с двух сторон. В колпачке нужно сделать небольшое отверстие. Как раз в это отверстие и будет входить провод.

Отверстие в колпачке сделать очень просто – лично я взял пассатижи, гвоздь и нагрел его на газовой плите. После чего сделал подходящее отверстие для провода. Я думаю, это самый быстрый и легкий вариант.

Далее необходимо в сделанное отверстие пропустить зачищенный провод.

После того, как провод продет необходимо приступить к подключению каждого проводника к игле, как показано на фото.

Прикручивать каждый провод к иглам нужно сильно, так как из-за этого зависит качество контакта.

После того, как провод качественно подключен нужно замотать и провод, и всю нитку изолентой.

В итоге должно получиться приблизительно, как показано на фото.

Вот и все, выжигаемая деталь, сделанная своими руками, готова.

Теперь нам понадобятся, собственно, сделанная собственными руками выжигаемая часть, Крона и кнопка (использовал со старого ненужного магнитофона).

Подключаем выключатель, Крону и выжигаемую часть, как показано на схеме, которая находится выше. После подключения я примотал изолентой кнопку к Кроне для удобства. Теперь после нажатия на кнопку, кончик иглы должен накалиться до красна.

Несложный выжигатель по дереву, изготовленный собственными руками, готов к работе!

www.sami-svoimi-rukami.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
