нихромовый или лазерный станок выбрать?

Содержание:

• Что такое ЧПУ-выжигатель
• Принцип работы выжигателя по дереву с ЧПУ
• Как выбрать станок для выжигания по дереву
• Выжигание портретов на дереве по фотографии
• Обслуживание лазера и жала

Что такое ЧПУ-выжигатель

ЧПУ-выжигатель по дереву — станок для выжигания, который имеет числовое программное управление. С использованием ЧПУ-выжигателя и компьютера, возможно выжигать на дереве изображения разной степени сложности, размеров и форм. С его помощью появляется возможность создания картин на дереве, коже, фанере и других материалах без участия человека.

Принцип работы выжигателя по дереву с ЧПУ

Выжигатель с числовым программным управлением имеет в основе своей работы принцип использования высоких температур. С их использованием происходит процесс прожигания материала – холста, с помощью которого воспроизводится изображение на дереве.

Точка прожига находится в процессе постоянного передвижения по материалу. Темп перемещения задается в зависимости от желаемой глубины прожигания. Глубина прожигания находится в прямой зависимости от насыщенности рисунка – чем глубже прожигание, тем темнее будет изображение. При легком касании малое время – наоборот, получается светлый оттенок рисунка.

Ручной выжигатель позволяет мастеру по дереву проявить свою фантазию и своими руками управлять процессом выжигания. Устройство с ЧПУ имеет полностью автоматическое управление.

Для создания работы требуется оцифровать желаемое изображение и завести его в управляющую программу (или УП). Затем загруженное изображение переносится на материал, процесс перемещения головки выжигателя и темп его перемещения обеспечивается характеристиками программы.

Различают две разновидности ЧПУ-выжигателей, в зависимости от рабочей головки: лазерные и нихромовые.

Лазерные работают бесконтактно, процесс прожига происходит точками. Глубина рисунка и его насыщенность в различных областях будет обеспечиваться посредством изменения густоты (концентрации) количества точек на одной области.

Нихромовые станки с ЧПУ работают в плотном контакте с поверхностью материала, на которое переносится изображение. Процесс выжигания происходит благодаря нихромовому жалу (или проволоке), которое расположено на головке. Нихромовое жало разогревается, достигая необходимой температуры. При плавном перемещении происходит формирование сплошной полосы.

Как выбрать станок для выжигания по дереву

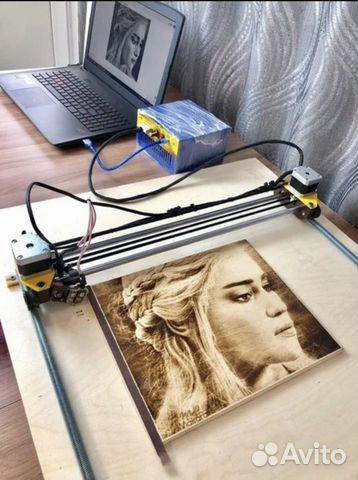

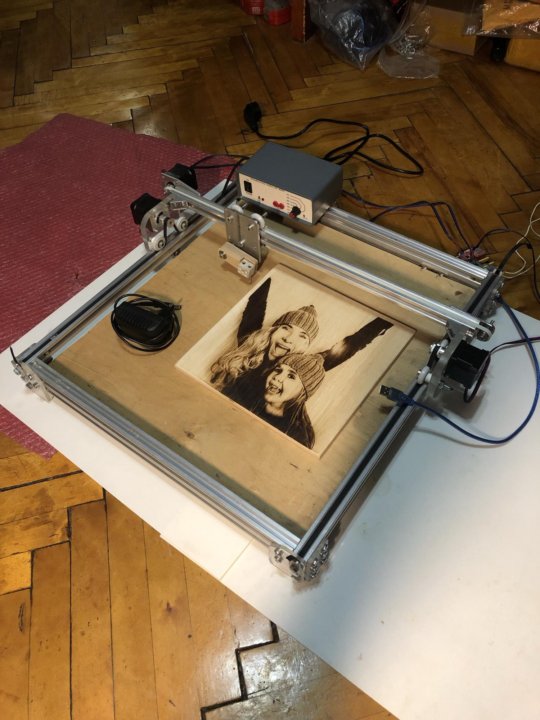

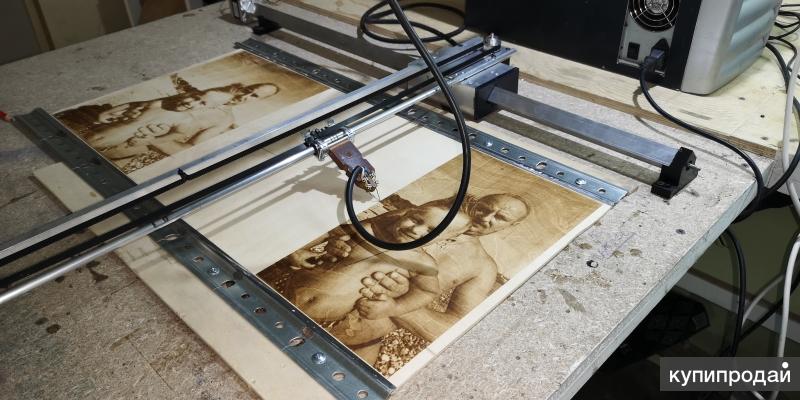

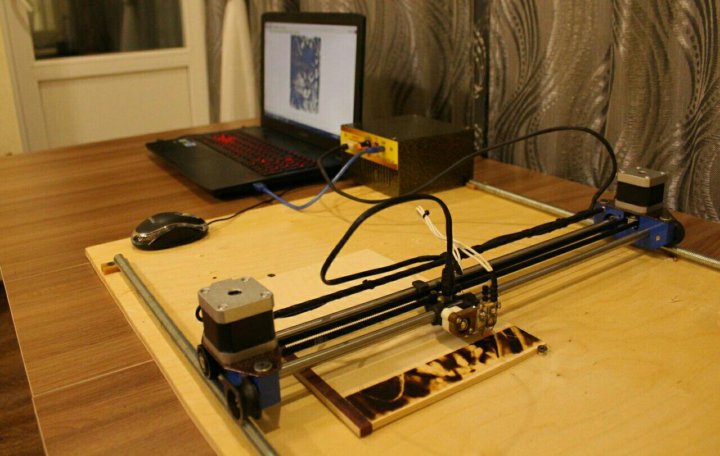

Нихромовый ЧПУ выжигатель по дереву

Работа нихромового выжигателя по дереву с ЧПУ обеспечивается посредством нихромового жала. Как следствие, выжигание по дереву возможно, только имея ровную поверхность для нанесения изображения. Выпуклая форма материалов делает использование нихромового станка невозможным.

Также поверхность должна иметь прямоугольную или квадратную форму. На поверхность круглой формы нанесение изображения становится невозможным из-за очищения жала (оно не будет происходить).

Нихромовый аппарат изначально создавался для выжигания пейзажей, натюрмортов, портретов людей и животных и прочих растровых изображений. Как следствие, еще одной особенностью нихромового станка можно указать невозможность выжигания надписей маленьких размеров. Возможно написать фразу «С юбилеем!» или ей подобную, но вот с печатью визитки нихромовый станок уже не справится.

Лазерный выжигатель по дереву

Разница в методе прижигания лазером в том, что лазерный выжигатель по дереву имеет бесконтактный метод работы. Как следствие – неровности поверхности, толщина материала и форма не имеют никакого значения для лазера.

Лазерный станок имеет в своем арсенале больше материалов для выжигания. С его помощью возможно переносить изображения не только на дерево, но и на кожу. Рекомендуется использование лазерного выжигателя с ЧПУ для процесса скрапбукинга.

Лазерный станок поможет быстро справится с задачей нанесения векторного изображения на большое количество материалов. Одним из самых распространенных способов применения лазера является печать гравировки на чехлы для телефонов.

Лазерный ЧПУ-выжигатель быстро и легко справляется с задачей нанесения текстов маленьких размеров, типа того, что используется для визиток.

Лазерный выжигатель будет менее успешен в работе над портретами и пейзажами. Принцип работы посредством точечного прожигания лишает лазер возможности создания полутеней. Без этой возможности портрет становится нечетким, теряет эффектность и больше будет похож на плохую распечатку в бульварной газете.

Программы нихромового и лазерного станков имеют примерно одинаковую сложность.

Выжигание портретов на дереве по фотографии

Обработка фото для выжигания на чпу

Для выжигание портретов на дереве по фотографии рекомендуется обрабатывать исходник в PhotoShop, а не упрощенные программы редактирования, обыкновенно встроенные в платформы устройства. Дело в том, что для подготовки портрета, который будет переносится на дерево, первооочередной задачей является повышение контрастности. То есть, нужно осветлить кожу, а черты лица – акцентировать. Встроенные редакторы работают над изображением в целом и не дают возможность получения контраста.

Портрет лучше перевести в формат черно-белого изображения – выжигание дает результат в черно-коричневых оттенках, и черно-белое изображение поможет увидеть итоговый результат.

Дальнейшие работы рекомендуется проводить с черно-белым изображением. Для начала, высветляем белые области и затемняем серые (тон лица делаем светлее, черты лица – темнее).

Затем добавляем элементы локального акцентирования с помощью инструмента «Кисть». Тут главное расставить акценты и высветлить область вокруг глаз.

Кстати, мы подобрали для вас более 170 различных рисунков для выжигания

Выбор и подготовка деревянной основы

Толщину фанерных листов для выжигания используют от 4 до 6 мм.

Материал рекомендуется тщательно зашкурить перед процессом переноса изображения. Для этого используют шлифовальную машинку или наждачную бумагу, с зернистостью 180-220.

После проведения шлифовки необходимо тщательно убрать всю пыль с помощью влажной тряпки. Любые частички, которые могут остаться на поверхности, в процессе прожигания могут сгореть и оставить на портрете ненужные черные точки.

Также рекомендуется протереть поверхность содовым раствором, чтобы избавиться от переизбытка смол. Раствор делается так: 1 ст.ложка соды на 1 стакан воды.

Настройка и отладка ЧПУ-выжигателя

Фанеру важно плотно закрепить на станке и прищемить прищепкой – нельзя допустить ее перемещения.

Выставляется начальная координата (х=0, у=0). Иначе программа может предложить начать с конца предыдущей работы.

Для нихромового устройства правильность выставленной нулевой координаты влияет на качество рисунка. Помимо переноса изображения, возвращение каретки на исходную точку очищает жало от нагара.

Процесс выжигания

В начале работы выжигатель расположен в верхнем левом углу фанерки. Нажимая «Старт», каретка резко перемещается по оси Х в правый верхний угол. Далее происходит резкий разворот и начинается прожигание. Далее происходит возвращение в исходную точку, в результате которого происходит очищение головки рабочего органа. Затем происходит перемещение по оси У на стандартный шаг (длиной 0,35 мм) и запускается повторение цикла.

Финишная обработка картины

Законченную работу обрабатывают лаком, воском или маслом.

• Лак. Покрывает всю поверхность и надежно защищает от влаги. Долго высыхает и измененяет цвет покрытия со временем на более желтый. Также лак имеет специфический запах.
• Масло. Подходит для обработки вещей, которые контактируют с пищей. Не имеет запаха, но – может поменять со временем тон дерева.
• Воск. Время высыхания – не более 30 минут. Сохраняет цветовые качества картины и не видоизменяется со временем.

Обслуживание лазера и жала

Нихромовое жало требует замены нихромовой нити ориентировочно каждые 7 портретов. Обычно в наборе к станку идет запас, позволяющий воспроизвести около 150 портретов.

Линзу лазера желательно протирать от нагара нетканым безворсовым материалом после каждой картины. Тогда качество работы будет неизменным долгое время.

Руководство по выбору ЧПУ станка для выжигания / Хабр

Если Вы только изучаете возможности пирографии и не имеете опыта в этой области, выбор ЧПУ станка для выжигания может поставить Вас в тупик в плане выбора ЧПУ выжигателя.

Для выжигания подходят два варианта ЧПУ — это лазерный станок и нихромовый пиропринтер. Лазерные мы в данном случае рассматриваем с диодным твердотельным лазером, т.к. трубка СО2 идет под другие задачи, стоит в раз дороже и сложна в обслуживании. Пиропринтер работает нихромовой нитью, точно такой же как ручные выжигатели из детства.

С чего же начать выбор станка для выжигания?

Это зависит от того, что хотите получить и какую задачу будете ставить перед станком. Данные станки заточены под разные цели. Как если посмотреть на дрель и шуруповерт, которые в какой-то степени могут справиться с задачами друг друга, но это будет не удобно и не лучшим образом выйдет. Поэтому разберемся по очереди под какие задачи создавалось данное оборудование.

Задачи для лазера

Начнем с того, что лазер выжигает бесконтактным методом, поэтому ему без разницы толщина, неровности поверхности и края заготовки. Еще из плюсов лазера — это большой выбор материалов для выжигания. Лазер работает с такими материалами как: дерево, фанера, шпон, кожа, анилин, экокожа, бумага, картон, фетр, джинса, керамика, стекло и т.д.
При чем некоторые материалы только гравирует, а какие-то даже может резать. Особенно интересно смотрится для скрапбукинга.

Пример работы сделанный на лазере:

Лазерный станок заточен под нанесения векторного изображения и текста на большое количество материалов. При помощи лазера из распространенного наносят гравировку на чехлы для телефонов. Он легко и быстро справляется с очень мелким текстом, по типу того, что используется для визиток.

С выжиганием портретов лазер плохо справляется, т.к. у него способ нанесения изображения точками. Этот способ плохо создает полутени, а куда без полутеней на портрете. При близком рассмотрении портрет стает похожим на распечатку в дешевой газете.

Задачи для нихрома

Пирпоринтер работает с нихромовой проволокой и наносит изображение контактным методом, поэтому для этого станка важна ровность плоской поверхности на которую наносится изображение. Также станку важно, что бы поверхность была прямоугольной или квадратной. На круглую поверхность станок не сможет нанести изображение, из-за очищения жала.

Станок создавался для выжигания портретов и других растровых изображений, такие как пейзажи, натюрморты, животные. Пиропринтер справляется с выжиганием текста, но не слишком мелкого. Т.е. данный станок сможет подписать работу фразами «С юбилеем», но не сможет выжечь визитку.

Мы разобрались с предназначением станков. Но кроме задач станков, есть еще другие характеристики, от которых может зависеть ваш выбор. К примеру это возможность поставить оборудование дома или в офисе.

Установка ЧПУ в домашних условиях

Почему мы сразу поднимаем данный вопрос по поводу выбора станка, так как такими небольшими станками интересуются для домашнего бизнеса. И часто возникает о установке станка на первое время домой, а может и постоянно собираются держать станок дома.

В этом плане выигрывает пиропринтер, так как этот ЧПУ работает почти без дыма. От него может идти едва улавливаемый дымок при черном фоне изображения, но этот дым будет меньше, чем от спички. Такой станок не требует отдельной комнаты и почти без шумен.

Лазер, конечно желательно ставить в отдельную комнату, потому что свечение может давить по глазам при постоянном нахождении. Обязательно нужно надевать очки — без них ни как. Дыма от лазера существенно больше, особенно при работе с кожей появляется еще неприятный запах.

Вывод

Выбирайте станок изходя из ваших задач и возможностей места. Программное обеспечение у обоих станков не сложное для работы, поэтому на это не стоит обращать внимания.

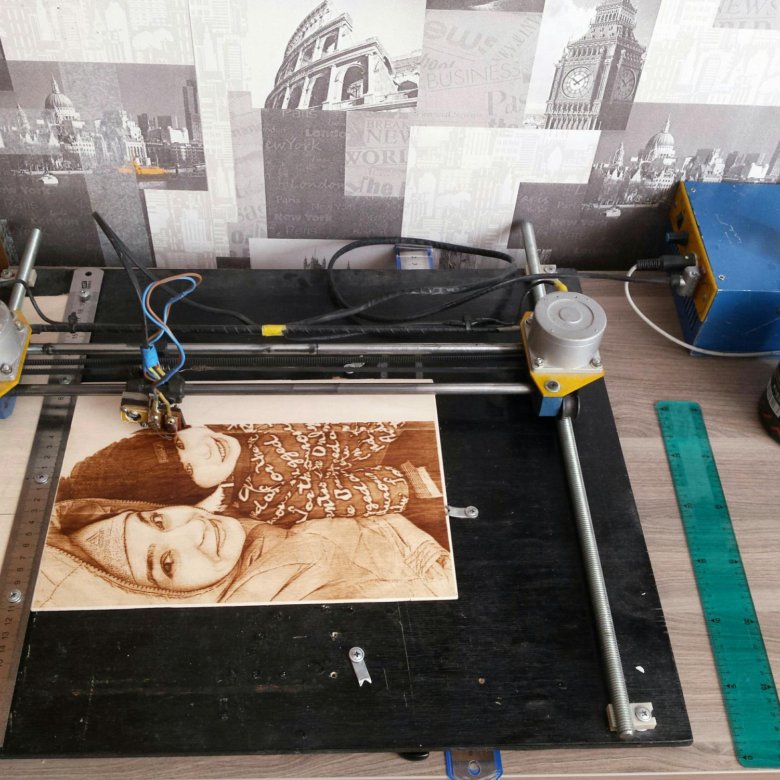

Пиропринтер по дереву с ЧПУ

Пирограф с ЧПУ

В два раза быстрее – портрет А4 выжигается за 1,5 часа
Управление через USB, Wi-Fi с ПК или смартфона на Android
Автономный контроллер

Пиропринтер — это станок с ЧПУ, который управляется с помощью программного обеспечения на ПК или смартфоне (только Android 5.0 или выше).

Пиропринтер выжигает изображения на деревянных поверхностях. Искусство выжигания изображений называется пирографией.

Вы можете загрузить любое изображение (портрет, пейзаж, животное, рисунок и т.д.) в программу и нажать кнопку Старт. Все остальное машина сделает сама. Вы можете делать портреты как профессиональные художники, которые занимаются пирографией.

Цена машины 650$ + 30USD доставка



Принцип работы

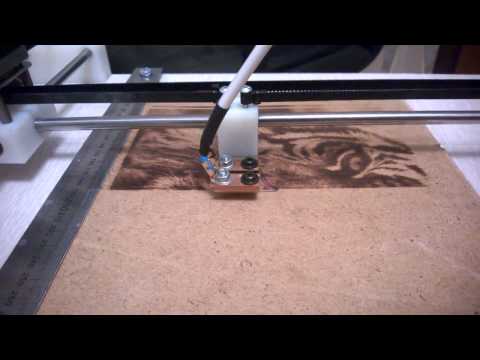

Пиропринтер считывает изображение построчно. Затем машина автоматически переводит цветовые оттенки в код.

В месте, где изображение черное, горячий наконечник (жало) движется медленно. Таким образом изображение прожигается сильнее (глубже) и мы получаем темные оттенки.

В месте, где рисунок светлый, кончик двигается быстро, поэтому не успевает изменить цвет дерева.

Из-за разной скорости движения получаем разные оттенки. Это помогает сделать красивое «глубокое» изображение.

Очень простое управление

Программное обеспечение включено.
Можно установить на Windows XP, 7, 8, 10 через провод USB или через WiFi .

Вы также можете управлять машиной со своего смартфона на Android (версия 5.0 или выше) через Wi-Fi.

Если у вас дома нет интернет-роутера, контроллер машины может создать собственную точку доступа Wi-Fi.

Инструкции и учебные пособия включены.

Контроллер станка является автономным.
Это означает, что вы можете отправить задание на печать, и тогда компьютер или смартфон больше не используются в машине.

Подробнее о нашем программном обеспечении

Какие размеры можно изготовить

Рабочая зона ЧПУ – 420×500 мм (16,5×19,7 дюймов).
Один размер можно увеличить до 900 мм и рабочая зона будет 16,5х35,4 дюйма.

Время прожига портретов:
A4* (21×30 см/8,3×11,8″): 1,5 часа
A3 (30×40 см/11,8×15,8″): 3 – 3,5 часа
A2 (40×60 см/15,8×23,6″): 6–8 часов

*А4 — стандартная бумага для принтера.

Узнайте больше, как увеличить размер рабочего поля

Что внутри коробки

Мы отправляем пиропринтер в фанерном ящике. Этот ящик раскладывается и трансформируется в стол для станка.

Сама машина готова и не требует сборки! Вам нужно собрать стол только один раз. Смотрите видео: 12-летняя девочка собрала стол для пиропринтера.

Комплект оборудования:

1. Контроллер
2. Механик станков
3. Ящик-стол из фанеры
4. Стержни (2 шт.)
5. Мебель (шурупы, фиксаторы, линейка и т. д.
6. 2 куска фанеры для обжига
7. Наждачная бумага
8. Набор запасных
9. Наконечники и проволока (хватит на 150 портретов)

Вес посылки около 8,5 кг.

Сравнение Wire TIP с лазерной гравировкой

Пиропринтер рисует изображение нихромовой нитью. За счет разной скорости движения получаются разные оттенки цвета.

Лазерный станок рисует точками. Лазер не может сделать полноценные оттенки в широком диапазоне.

Чтобы получить оттенки, лазером можно нанести 15 точек на 1 квадратный миллиметр, тогда цвет будет черным. А можно поставить две точки, тогда издалека цвет будет казаться светлым.

Выгравированное лазером изображение похоже на изображение из газеты.

Таким образом, Пиропринтер имеет значительное преимущество.

Сравнение нихромовой и лазерной гравировки, про диодный лазер читайте здесь

Расходные материалы и обслуживание

Вам не потребуется сложный и дорогой уход. Все, что вам нужно, это:


1. Через каждые 5-7 портретов нужно менять наконечник. Наконечник изготовлен из специальной проволоки. Раньше мы использовали нихром, но в версии Пиропринтер 3 мы используем специальный сплав. В комплекте с машиной идет провод, которого хватит на 150 портретов формата А4. При желании можно заказать дополнительный провод. Стоимость куска провода 5.9$.0088
2. Механические части машины необходимо смазывать маслом.
3. Раз в месяц нужно обновлять царапины на линейке. Делается это ножом для бумаги и занимает пару минут.



Технические характеристики

• Размер рабочего поля 42×50 см (16,5×19,7 дюймов). Пользователь может легко увеличить его до 42×90 см (16,5×35,4 дюйма или 1,4×3 фута). Узнайте больше, как увеличить размер
• Размер основания для машины 75 x 75 см (2,5 x 2,5 фута)
• Размер коробки поставки: 20x20x75 см (8x8x30 изображений), 8 кг (18 фунтов)
• Мощность — 90 Вт (меньше, чем потребляет компьютер)
• Работает с ОС Windows XP, 7, 8, 10
• Минимальные требования к компьютеру для программного обеспечения Pyroprinter: 1 ГБ ОЗУ, 1 ГБ на жестком диске
• Минимальные требования к компьютеру для графического редактора: 4 ГБ оперативной памяти, видеокарта
• Приложение для смартфона с Android 5. 0 или выше
• Управление через порт USB, WiFi


Ни пыли, ни шума, ни дыма. Запах при горении еле уловимый – меньше, чем от спичек.



Что еще?

Доставка по всему миру

мы отправим коробку с пиропринтером в ближайшие дни после оплаты экспресс-доставкой EMS.

1 год гарантии

Если что-то случится с машиной в течение года (не по вине пользователя), мы бесплатно вышлем к ней запчасти или поменяем машину.

Видео уроки

Даем пошаговые видео уроки как собрать стол для станка, как обработать фото, как поставить портрет для выжигания. Все уроки рассчитаны на начинающих.

Бесплатная поддержка

Мы на связи 7 дней в неделю, поэтому, если у вас есть какие-либо вопросы, вы можете обратиться к нам за помощью.

Сделайте первый шаг

к открытию домашнего бизнеса

ЗАКАЗАТЬ ПИРОПРИНТЕР



Есть еще вопросы?



См. раздел часто задаваемых вопросов



или задайте свой вопрос в нашу техническую поддержку:
