W100A | RETOS
- Станки
- Новые станки
- W100A

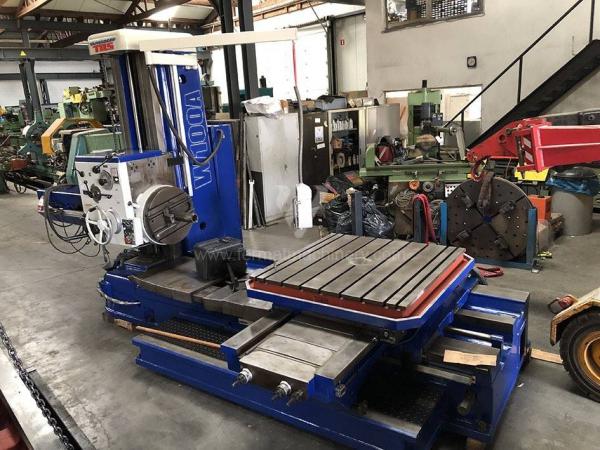

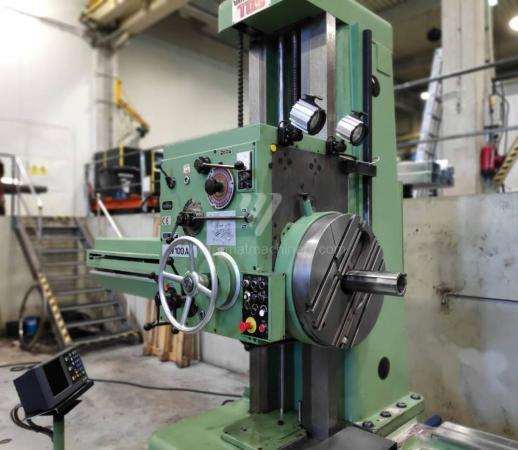

горизонтально-расточный станок С ПЕРЕДВИЖНЫМ СТОЛОМ
Брошюра просить
Галерея
Принадлежности + Вариантное исполнение
- последний серийно изготовляемый универсальный станок из продукции ТОS Варнсдорф
- массивная конструкция
- перемещение оси X = 1600 мм
ОСНОВНЫЕ ПАРАМЕТРЫ
| Диаметр шпинделя | 100 | мм |
| Коническая полость | 50 | ISO |
| Обороты шпинделя | 1120 | об / мин |
| Поперечная перест. стола (X) | 1600 | мм |
| Перестановка шп. головки (Y) | 1120 | мм |
Продольная перест. стола (Z) | 810 / 1250 / 1750 | мм |
| Выдвиг шпинделя (W) | 900 | мм |
| Крепежнaя поверхность стола | макс. 1500 x 1500 | мм x мм |
| Грузоподъёмность стола | макс. 3000 | кг |
Галерея
сборка
7
12
защитный экран оператора
6
оптика
4
HEIDENHAIN PT8016
10
HEIDENHAIN ND7013
12
RENISHAW
7
смазка
5
Упаковка / консервация
5
Контейнерная упаковка
8
ПОЛНЫЕ ПАРАМЕТРЫ| Диаметр рабочего шпинделя | 100 | мм |
| Коническая полость рабочего шпинделя | 50 | ISO |
| Диапазон оборотов рабочего шпинделя – 23 ступеней | 7,1 – 1120 | об / мин |
| Мощность основного двигателя | 11 | кВт |
| Обороты основного двигателя | 1460 | об / мин |
| Максимальный крутящий момент на шпинделе – Nmin | 3350 | Нм |
| Максимальный крутящий момент на шпинделе – Nmax | 78,5 | Нм |
| X… Поперечная перестановка стола | 1600 | мм |
| Z… продольная перестановка стола – короткая станина (без опоры борштанг) | 810 | мм |
| Z… продольная перестановка стола – длинная станина (с/без опоры борштанг) | 1250 | мм |
| Z… продольная перестановка стола – длинная станина (с/без опоры борштанг) | 1750 | мм |
| Y… вертикальная перестановка шпиндельной головки – стол 1250 x 1250 | 1120 | мм |
| Y… вертикальная перестановка шпиндельной головки – стол 1500 x 1500 | 1100 | мм |
| W…выдвижение рабочего шпинделя | 900 | мм |
| Размеры крепежной поверхности рабочего стола | 1250 x 1250 | мм x мм |
| 1500 x 1500 | мм x мм | |
| “Размер зажимных “”T”” пазов” | * 22 H8 | мм |
| Грузоподъёмность стола – 1250 x 1250 | 3000 | кг |
| Грузоподъёмность стола – 1500 x 1500 | 2500 | кг |
Диаметр/глубина центрового отверстия крепеж. поверхности стола | 180H6 / 10 | мм |
| Рабочая подача…X, Y, Z, W, U – 18 ступеней | 18 – 900 | мм / мин |
| Рабочая подача…X, Y, Z, W, U – 32 ступеней | 0,02 – 12 | мм / об |
| Резьбонарезные подачи…X, Y, Z, W, U – метрические – 18 ступеней | 0,25 – 12 | мм / об |
| Резьбонарезные подачи…X, Y, Z, W, U – дюймовые – 18 ступеней | 120 – 2,5 | “ход / 1″”” |
| Ускоренная подача…X, Y, Z, W, U | 2800 | мм / мин |
| Ускоренная подача вращения стола…B | 1 | об / мин |
| Общая установленная входная мощность станка | 15 | кВА |
| Стандартное цветное исполнение станка и принадлежностей | белое 9010 / зеленное 6018 | RAL |
| Стандартное цветное исполнение забора | черное 9011 / желтое 1018 | RAL |
| Общая масса станка | 14000 | кг |
| Застроенная площадка вклучае CE – ориентировочный – стандарт | 5000 x 7500 | мм / мм |
| “* у станков после капитального ремонта размер зажимных “”Т”” пазов 23/24 мм” | ||
| Параметры планшайбы | ||
| Диаметр планшайбы | 600 | мм |
| Диаметр/глубина центрального отверстия планшайбы | 280H6 / 8 | мм |
U. .. выдвижение резцовой каретки планшайбы | 210 | мм |
| Максимальный диаметр торцовой обработки | 900 | мм |
| Диапазон оборотов планшайбы – 16 ступеней | 7,1 – 224 | об / мин |
| Перечень поддерживанных стандартов крепежного хвостовика / наконечника (HUN) | ||
| Хвостовик | Стандарт | Наконечник |
| Длинный конус – метрический | ČSN 220432 | 4100744 |
| Длинный конус – метрический | DIN 2080 | 4100744 |
| Длинный конус – дюймовый | NMTB 50 | 4100988 |
| Короткий конус – метрический | ČSN 220434 | 4100793 |
| Короткий конус – метрический | DIN 69871 | 4100793 |
| Короткий конус – метрический | MAS BT 403-1982 | 4100793 |
| Короткий конус – дюймовый | CAT ANSI / ASME B5. 50-1985 | 4100917 |
(техническая спецификация в07.02, tab в07.04)
W100A является последним исполнением удачной серии станков h200, h200A, W100, W100A. Это был последний станок классической концепции поставляемый фирмой TOS Varnsdorf a.s.. В 2005 г. фирма RETOS VARNSDORF s.r.o. приняла производство этого станка и с 01.01.2009 г. стала также исключительным дистрибьютором.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
- универсальный ручной горизонтально-расточный станок
- жесткая стойка, крестообразный подвижной стол
- 4 линеарных осей + поворотный стол
- выдвижной рабочий шпиндель
- планшайба
- станок предназначен для штучного и малосерийного производства
- подходящий как для черновой, так и для чистовой обработки
- по заказу возможно станок оснастить охлаждением инструмента (CHZ), люнетом, направляющим или зажимным фланцом, фрезерным прибором и т.
д.
д.Возможна адаптация исполнения станка к требованиям заказчика.
Стандартное Исполнение станкаПередвижные узлы станка
- X – передвижение саней поворотного стола на продольных санях
- Z – передвижение продольных саней по станине
- Y – вертикальное передвижение шпиндельной бабки по стойке
- W – выдвижение шпинделя
- U – выдвижение резцовой каретки планшайбы
- B – поворот стола
- S – вращение рабочего шпинделя и планшайбы
Направляющие групп
- на всех линейных осях направляющие плоскости шлифованы, противоположная плоскость подлита пластиком
- направляющие плоскости станины и продольных саней облицованы закаленными пластинами
- направляющие плоскости стола и планшайбы шаброваны
Смазка
- смазочный агрегат HYTOS
- смазка центральная, временная / зависима от пройденного пути, управляемая автоматом в электрошкафу
- смазывает оси X, Y, Z, W, B – все оси одновременно
- ось U смазывается с помощью масленки
Крепление
- оси X, Y, Z, W, B – ручное, рычажное
Шпиндельная бабка
- выдвижной рабочий шпиндель + планшайба
- гидравлический отжим инструмента ISO50 (HUN) – рычажный зажим
- гидравлический агрегат HYTOS
- асинхронный электродвигатель для привода вращения шпинделя и перемещений всех осей с преобразователем частоты – плавной пуск и останов, защита против перезагрузке, направление вращения
- привод шпинделя и перемещений с помощью механической зубчатой передачи
- на шпиндельной бабке установлены почти все элементы управления станком
- балансировка шпиндельной бабки – цепь и противовес в стойке
Измерение положения
- в основном исполнении приспособление для последующей установки системы измерения
Электрическая разводка
- оси X, Z, W – цепные электроносители IGUS
- ось Y – защитный шланг
Закрытие станка
- закрытие части направляющих плоскостей станины между стойкой и продольными санями с помощью телескопического кожуха
Возможные варианты напряжения
- 50Гц – 3 x 400В, 3 x 415В, 3 x 500В
- 60Гц – 3 x 220В, 3 x 440В, 3 x 460В, 3 x 480В, 3 x 575В
- параметры электрических элементов, указанные в таблице, относятся к варианту 3 x 400В / 50 Гц
Измерение положения HEIDENHAIN
- цифровое оптическое измерение и индикаторное устройство
- индикация PT8016 для измерения осей X, Y, Z, W, B
- индикация ND7013 для измерения осей X, Y, Z
- оси X, Y, Z, W – инкрементальные датчики линейных перемещений
- ось B – инкрементальный датчик вращения
- оптическое измерение стола 4 x 90° с автоматическим временным выключением
Измерение положения RENISHAW
- только для линеарных осей – X, Y, Z, W
- инкрементальная магнетическая система измерения LM10
- индикация D4M
- оптическое измерение стола 4 x 90° с автоматическим временным выключением
CE – действительно для Европейского союза
- комплект предохранительных элементов для действующих законоположений и технических норм
- подвижное прикрытие обслуживающего персонала у шпиндельной бабки
- сплошной ручной маховик-колесо на шпиндельной бабке заменяет первоначальное ободовое колесо
- лесенка к шпиндельной бабке
- ограждение рабочего пространства станка
Варианты зажима инструмента
- зажим инструмента Морзе МК6
- моторный зажим инструмента ISO50 (MUN) – с шариковым креплением
| Перечень поддерживанных стандартов крепежного хвостовика / наконечника (MUN) | ||
| Хвостовик | Стандарт | Наконечник |
| Длинный конус – метрический | ČSN 220432 | 4100597 |
| Длинный конус – метрический | DIN 2080 | 4100597 |
| Длинный конус – дюймовый | NMTB 50 | 4100892 |
| Короткий конус – метрический | ČSN 220434 | 4100809 |
| Короткий конус – метрический | DIN 69871 | 4100809 |
| Короткий конус – метрический | MAS BT 403-1982 | 4100809 |
| Короткий конус – дюймовый | CAT ANSI / ASME B5. 50-1985 |
4100913 |
Список основных (стандартно поставляемых) принадлежностей станка
- крепежный фланец SP100
- держатель DN100
- шомпол конусной полости шпинделя VK-ISO50
- наконечник для крепления инструмента – 15 штук
- анкерный материал KM100
- набор инструментов для обслуживания и ухода
- базовый комплект запчастей
- сопроводительная техническая документация
Список специальных принадлежностей станка
- переносной пульт управления PP 100 (необходимо заказать одновременно со станком)
- устройство для охлаждения инструментов эмульсией CHZ100
- устройство для охлаждения инструментов воздухом CHZ-V
- выдувание конуса для инструмента воздухом
- направляющая опора шпинделя длинная PVD100-550
- зажимная опора шпинделя SP100-500
- зажимной фланец до SP100/800 об/мин
- фрезерная головка (перпендикулярный) FP40-100
- универсальная фрезерная головка UFP40-100
- набор сменных колес для нарезки резьбы RZ100
- телескопический держатель TD50
- расточная головка универсальная VHU-ISO50
- крепежный кубик UK500, UK1000, UK1500, UK2000
- крепежные угольники UU800, UU950, UU1120, UU1450, UU1620
- набор запасных частей для трехлетней эксплуатации
- измерительный контактный зонд KT130 HEIDENHAIN
- транспортные штанги (в контейнер необходимые)
Список специальных принадлежностей станка – станок с опорой борштанг
- опора борштанг LN100
- борштанга длинная гладкая VT80-2500-ISO50
- борштанга длинная гладкая VT80-3150-ISO50
- борштанга длинная гладкая VT100-2500-ISO50
- борштанга длинная гладкая VT100-3150-ISO50
- втулка скольжения для подшипника опоры (люнета) борштанги LLK-150/80
- втулка скольжения для подшипника опоры (люнета) борштанги LLK-150/100
- расточные головки с тремя резцами VH80, Vh200
| Параметры опоры борштанг | ||
| Расстояние между торцом шпинделя и подшипником опоры | 2800 | мм |
| Ось подшипника опоры над столом | 0 – 1120 | мм |
| Ускоренная подача подшипника | 696 | мм / мин |
| Внутренний диаметр подшипника | 150 H7 | мм |
| Мошность двигателя опоры | 0,55 | кВт |
| Обороты двигателя опоры | 2780 | об / мин |
Milling heads, boring heads
РАСТОЧНЫЕ ГОЛОВКИ NAREX
FP40-100
UFP40-100
Alternative machining
Spindle guiding and clamping
SP100/800
SP100-500
PVD100-550
Boring bar support (steady rest)
VH80, Vh200
VT80, VT100 – ISO50
LLK150
Touch probes
KT130 HEIDENHAIN
Others
Clamping accessories
UK500-UK3000
UU800-UU3000
Вариантное исполнение
ND280 HEIDENHAIN
ND7013 HEIDENHAIN
PT8016 HEIDENHAIN
CHZ100
Телескопическая защита
Форма запроса на станок
Контакты
Менеджер по продаже станков
tel.
: +420 604 294 332
[email protected]
RET100B
HP100A
RET10P
RET10X
ISO 9001
От 14.5.2021 мы сертифицированы фирмой QES Cert s.r.o. по актуальной норме ISO 9001.
This site uses cookies. By continuing to browse our website you are agreeing to how we use cookies.
W100A-R | RETOS
- Станки
- Капитальный ремонт
- W100A-R
Горизонтально-расточный станок
Брошюра просить
Галерея
Принадлежности + ВАРИАНТНОЕ ИСПОЛНЕНИЕ
- массивная конструкция
- перемещение оси X=1600 мм
- почти неразличмый от нового станка
- параметры согласны новому станку
- ассортимент специальных принадлежностей согласен новому станку
ОСНОВНЫЕ ПАРАМЕТРЫ
| Диаметр шпинделя | 100 | мм |
| Коническая полость | 50 | ISO |
| Обороты шпинделя | 1120 | об / мин |
Поперечная перест. стола (X) | 1600 | мм |
| Перестановка шп. головки (Y) | 1120 | мм |
| Продольная перест. стола (Z) | 1250 / 1750 | мм |
| Выдвиг шпинделя (W) | 900 | мм |
| Крепежнaя поверхность стола | макс. 1500 x 1500 | мм x мм |
| Грузоподъёмность стола | макс. 3000 | кг |
Галерея
сборка
7
12
защитный экран оператора
6
оптика
4
HEIDENHAIN PT8016
10
HEIDENHAIN ND7013
12
RENISHAW
7
смазка
5
Упаковка / консервация
5
Контейнерная упаковка
8
ПОЛНЫЕ ПАРАМЕТРЫ| Диаметр рабочего шпинделя | 100 | мм |
| Коническая полость рабочего шпинделя | 50 | ISO |
| Диапазон оборотов рабочего шпинделя – 23 ступеней | 7,1 – 1120 | об / мин |
| Мощность основного двигателя | 11 | кВт |
| Обороты основного двигателя | 1460 | об / мин |
| Максимальный крутящий момент на шпинделе – Nmin | 3350 | Нм |
| Максимальный крутящий момент на шпинделе – Nmax | 78,5 | Нм |
| X… Поперечная перестановка стола | 1600 | мм |
| Z… продольная перестановка стола – короткая станина (без опоры борштанг) | 810 | мм |
| Z… продольная перестановка стола – длинная станина (с/без опоры борштанг) | 1250 | мм |
| Z… продольная перестановка стола – длинная станина (с/без опоры борштанг) | 1750 | мм |
| Y… вертикальная перестановка шпиндельной головки – стол 1250 x 1250 | 1120 | мм |
| Y… вертикальная перестановка шпиндельной головки – стол 1500 x 1500 | 1100 | мм |
| W…выдвижение рабочего шпинделя | 900 | мм |
| Размеры крепежной поверхности рабочего стола | 1250 x 1250 | мм x мм |
| 1500 x 1500 | мм x мм | |
| “Размер зажимных “”T”” пазов” | * 22 H8 | мм |
| Грузоподъёмность стола – 1250 x 1250 | 3000 | кг |
| Грузоподъёмность стола – 1500 x 1500 | 2500 | кг |
Диаметр/глубина центрового отверстия крепеж. поверхности стола | 180H6 / 10 | мм |
| Рабочая подача…X, Y, Z, W, U – 18 ступеней | 18 – 900 | мм / мин |
| Рабочая подача…X, Y, Z, W, U – 32 ступеней | 0,02 – 12 | мм / об |
| Резьбонарезные подачи…X, Y, Z, W, U – метрические – 18 ступеней | 0,25 – 12 | мм / об |
| Резьбонарезные подачи…X, Y, Z, W, U – дюймовые – 18 ступеней | 120 – 2,5 | “ход / 1″”” |
| Ускоренная подача…X, Y, Z, W, U | 2800 | мм / мин |
| Ускоренная подача вращения стола…B | 1 | об / мин |
| Общая установленная входная мощность станка | 15 | кВА |
| Стандартное цветное исполнение станка и принадлежностей | белое 9010 / зеленное 6018 | RAL |
| Стандартное цветное исполнение забора | черное 9011 / желтое 1018 | RAL |
| Общая масса станка | 14000 | кг |
| Застроенная площадка вклучае CE – ориентировочный – стандарт | 5000 x 7500 | мм / мм |
| “* у станков после капитального ремонта размер зажимных “”Т”” пазов 23/24 мм” | ||
| Параметры планшайбы | ||
| Диаметр планшайбы | 600 | мм |
| Диаметр/глубина центрального отверстия планшайбы | 280H6 / 8 | мм |
U. .. выдвижение резцовой каретки планшайбы | 210 | мм |
| Максимальный диаметр торцовой обработки | 900 | мм |
| Диапазон оборотов планшайбы – 16 ступеней | 7,1 – 224 | об / мин |
| Перечень поддерживанных стандартов крепежного хвостовика / наконечника (HUN) | ||
| Хвостовик | Стандарт | Наконечник |
| Длинный конус – метрический | ČSN 220432 | 4100744 |
| Длинный конус – метрический | DIN 2080 | 4100744 |
| Длинный конус – дюймовый | NMTB 50 | 4100988 |
| Короткий конус – метрический | ČSN 220434 | 4100793 |
| Короткий конус – метрический | DIN 69871 | 4100793 |
| Короткий конус – метрический | MAS BT 403-1982 | 4100793 |
| Короткий конус – дюймовый | CAT ANSI / ASME B5. 50-1985 | 4100917 |
(техническая спецификация в07.02, tab в07.04)
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
- горизонтально-расточный станок с ручным управлением
- неподвижная стойка, крестообразно-передвижной стол
- 4 линеарные (базовые) оси + поворотный стол
- выдвижной рабочий шпиндель
- планшайба с кареткой резца
- станок предназначен для малосерийного металлообрабатывающего производства
- оборудование предназначено для черновой и чистовой обработки
- цифровое измерение базовых осей и поворота стола с индикацией положения
- по желанию заказчика возможно оснащение станка охлаждающим устройством (CHZ)
- направляющими или зажимными фланцами, фрезерными головками и т.д.
Возможна адаптация исполнения станка к требованиям заказчика.
Стандартное исполнение станкаПередвижные узлы станка
- X – передвижение саней поворотного стола на продольных санях
- Z – передвижение продольных саней по станине
- Y – вертикальное передвижение шпиндельной бабки по стойке
- W – выдвижение шпинделя
- U – выдвижение резцовой каретки планшайбы
- B – поворот стола
- S – вращение рабочего шпинделя и планшайбы
Направляющие групп
- на всех линейных осях направляющие плоскости шлифованы, противоположная плоскость подлита пластиком
- направляющие плоскости станины и продольных саней облицованы закаленными пластинами
- направляющие плоскости стола и планшайбы шаброваны
Смазка
- смазочный агрегат HYTOS
- смазка центральная, временная / зависима от пройденного пути, управляемая автоматом в электрошкафу
- смазывает оси X, Y, Z, W, B – все оси одновременно
- ось U смазывается с помощью масленки
Крепление
- оси X, Y, Z, W, B – ручное, рычажное
Шпиндельная бабка
- выдвижной рабочий шпиндель + планшайба
- гидравлический отжим инструмента ISO50 (HUN) – рычажный зажим
- гидравлический агрегат HYTOS
- асинхронный электродвигатель для привода вращения шпинделя и перемещений всех осей с преобразователем частоты – плавной пуск и останов, защита против перезагрузке, направление вращения
- привод шпинделя и перемещений с помощью механической зубчатой передачи
- механическое переключение вращения и передвижения
- на шпиндельной бабке установлены почти все элементы управления станком
- балансировка шпиндельной бабки – цепь и противовес в стойке
Измерение положения
- в основном исполнении приспособление для последующей установки системы измерения
Электрическая разводка
- оси X, Z, W – цепные электроносители IGUS
- ось Y – защитный шланг
Закрытие станка
- закрытие части направляющих плоскостей станины между стойкой и продольными санями с помощью телескопического кожуха
Возможные варианты напряжения
- 50Гц – 3 x 400В, 3 x 415В, 3 x 500В
- 60Гц – 3 x 220В, 3 x 440В, 3 x 460В, 3 x 480В, 3 x 575В
- параметры электрических элементов, указанные в таблице, относятся к варианту 3 x 400В / 50 Гц
Измерение положения HEIDENHAIN
- цифровое оптическое измерение и индикаторное устройство
- индикация PT8016 для измерения осей X, Y, Z, W, B
- индикация ND7013 для измерения осей X, Y, Z
- оси X, Y, Z, W – инкрементальные датчики линейных перемещений
- ось B – инкрементальный датчик вращения
- оптическое измерение стола 4 x 90° с автоматическим временным выключением
Измерение положения RENISHAW
- только для линеарных осей – X, Y, Z, W
- инкрементальная магнетическая система измерения LM10
- индикация D4M
- оптическое измерение стола 4 x 90° с автоматическим временным выключением
CE – действительно для Европейского союза
- комплект предохранительных элементов для действующих законоположений и технических норм
- подвижное прикрытие обслуживающего персонала у шпиндельной бабки
- сплошной ручной маховик-колесо на шпиндельной бабке заменяет первоначальное ободовое колесо
- лесенка к шпиндельной бабке
- ограждение рабочего пространства станка
Варианты зажима инструмента
- зажим инструмента Морзе МК6
- моторный зажим инструмента ISO50 (MUN) – с шариковым креплением
Список основных (стандартно поставляемых) принадлежностей станка
- крепежный фланец SP100
- держатель DN100
- шомпол конусной полости шпинделя VK-ISO50
- наконечник для крепления инструмента – 15 штук
- анкерный материал KM100
- набор инструментов для обслуживания и ухода
- базовый комплект запчастей
- сопроводительная техническая документация
Список специальных принадлежностей станка
- переносной пульт управления PP 100 (необходимо заказать одновременно со станком)
- устройство для охлаждения инструментов эмульсией CHZ100
- устройство для охлаждения инструментов воздухом CHZ-V
- выдувание конуса для инструмента воздухом
- направляющая опора шпинделя длинная PVD100-550
- зажимная опора шпинделя SP100-500
- зажимной фланец до SP100/800 об/мин
- фрезерная головка (перпендикулярный) FP40-100
- универсальная фрезерная головка UFP40-100
- набор сменных колес для нарезки резьбы RZ100
- телескопический держатель TD50
- расточная головка универсальная VHU-ISO50
- крепежный кубик UK500, UK1000, UK1500, UK2000
- крепежные угольники UU800, UU950, UU1120, UU1450, UU1620
- набор запасных частей для трехлетней эксплуатации
- измерительный контактный зонд KT130 HEIDENHAIN
- транспортные штанги (в контейнер необходимые)
Список специальных принадлежностей станка – станок с опорой борштанг
- опора борштанг LN100
- борштанга длинная гладкая VT80-2500-ISO50
- борштанга длинная гладкая VT80-3150-ISO50
- борштанга длинная гладкая VT100-2500-ISO50
- борштанга длинная гладкая VT100-3150-ISO50
- втулка скольжения для подшипника опоры (люнета) борштанги LLK-150/80
- втулка скольжения для подшипника опоры (люнета) борштанги LLK-150/100
- расточные головки с тремя резцами VH80, Vh200
Milling heads, boring heads
FP40-100
UFP40-100
РАСТОЧНЫЕ ГОЛОВКИ NAREX
Alternative machining
Spindle guiding and clamping
PVD100-550
SP100-500
SP100/800
Boring bar support (steady rest)
LLK150
VH80, Vh200
VT80, VT100 – ISO50
Touch probes
KT130 HEIDENHAIN
Others
Clamping accessories
UK500-UK3000
UU800-UU3000
Вариантное исполнение
CHZ100
PT8016 HEIDENHAIN
ND280 HEIDENHAIN
ND7013 HEIDENHAIN
Телескопическая защита
Форма запроса на станок
Контакты
Менеджер по продаже станков
Pavel Hrabák
tel.
: +420 604 294 332
[email protected]
Wh20-CNC
HP100A-R
WHN13-CNC
ISO 9001
От 14.5.2021 мы сертифицированы фирмой QES Cert s.r.o. по актуальной норме ISO 9001.
This site uses cookies. By continuing to browse our website you are agreeing to how we use cookies.
В100А | RETOS
- Станки
- Новые станки
- W100A
Традиционный горизонтально-расточный станок – тип стола
31 Брошюра 9000 004 Галерея
Принадлежности + дополнительно
- последняя обычная машина стандартно производится TOS VARNSDORF
- сплошная конструкция
- ход по оси X = 1600 мм
Основные параметры
| Диаметр рабочего шпинделя | 100 | мм |
| Прижимной конус | 0 4 1 9004 ISO 0046||
| Диапазон скоростей вращения шпинделя | 1120 | об/мин |
| Поперечное перемещение стола ( X) | 1600 | мм |
| Перемещение передней бабки (Y) | 1120 | мм |
Продольное перемещение стола (Z) 9Макс. 1500 x 1500 | мм x мм | |
| Грузоподъемность стола | макс. 3000 | кг |
Галерея
Сборка – новый дизайн
7
Короткая версия
12
6
Оптика
4
HEIDENHAIN PT8016
10
HEIDENHAIN ND7013
12 9014
RE 013 7
Смазка
5
Упаковка/консервация
5
Контейнерная упаковка
8
Полные параметры| Диаметр шпинделя | 100 | мм | ||
| Конус зажимной | 50 | ISO | ||
| Диапазон скоростей вращения шпинделя – 23 передачи | 7,1 – 1120 | об/мин | ||
| Мощность главного двигателя1 9004 | кВт | |||
| Скорость главного двигателя | 1460 | об/мин | ||
| Максимальный крутящий момент шпинделя – Нмин | 3350 | Нм | ||
| Максимальный крутящий момент шпинделя – Нмакс | 9040 Нм 1 | 0046 | ||
| X…поперечное перемещение стола | 1600 (1800 **) | мм | ||
| Z…продольное перемещение стола – короткая станина (без люнета) | 810 | 46|||
| З… продольное перемещение стола – длинная станина (с/без люнета) | 1250 | мм | ||
| Z…продольное перемещение стола – длинная станина (с/без люнета) | 1750 | мм | ||
Y. ..вертикальный ход шпиндельной бабки – стол 1250 x 1250 | 1120 | мм | ||
| Y…вертикальный ход шпиндельной бабки – стол 1500 x 1500 | 0 4 0 0 11 | |||
| Вт …ход шпинделя | 900 | мм | ||
| Зажимная поверхность стола | 1250 x 1250 | мм x мм | ||
| мм x мм | ||||
| Ширина Т-образных пазов | 22 H8 * | мм | ||
| Грузоподъемность стола – 1250 x 1250 | 3000 (5000 **) | 9 034 кг040 Грузоподъемность стола – 1500 x 1500 | 2500 (4500 **) | кг |
| Диаметр/глубина центрирующего отверстия | 180H6 / 10 | мм | ||
| Подачи…X, Y, Z, W, U – 0 0 1 – 900 | мм/мин | |||
| Подачи…X, Y, Z, W, U – 32 передачи | 0,02 – 12 | мм/об | ||
| Подачи…X, Y, Z, W, U – метрическая – 18 передач | 0,25 – 12 | мм/об | ||
Подача. ..X, Y, Z, W, U – дюймовая – 18 передач | 120 – 2,5 | “резьба / 1″”” | ||
| Ускоренный ход…X, Y, Z, W, U | 2800 | мм/мин | ||
| Ускоренный ход вращения стола…B | 1 | об/мин | ||
| Суммарная потребляемая мощность | 15 | кВА | ||
| Машина и принадлежности стандартный цвет | 1 зеленыйбелый 90 0040 RAL | |||
| Стандартный цвет ограждения | черный 9011 / желтый 1018 | RAL | ||
| Вес машины | 14000 | кг | ||
| Общая площадь, включая CE – приблизительно | 5000 x 7500 | мм x мм | ||
| * ширина Т-образного паза у капитально отремонтированных станков обычно 23/24 мм | ||||
| Параметры торцовочной головки | |||||
| Диаметр торцовочной головки | 600 | мм | мм | диаметр/глубина280H6/8 | мм |
U. ..ход суппорта | 210 | мм | |||
| Максимальный диаметр торца | 9001 | мм 9 | Диапазон скоростей торцовочной головки – 16 передач | 7,1 – 224 | об/мин |
| Список поддерживаемых стандартов хвостовиков инструментов / зажимных адаптеров (HUN) | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Хвостовик инструмента | Адаптер0041 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Длинный хвостовик – метрический | ČSN 220432 | 4100744 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Длинный хвостовик – метрический | DIN 2014 4 | 0041 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Длинный хвостовик – дюйм | NMTB 50 | 4100988 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Короткий хвостовик – метрический | ČSN 220434 | 4100793 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| короткий хвостовик – метрический | DIN 69871 | 4100793 | MAS BT 403-1982 | 4100793 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Короткий хвостовик – дюймы | CAT ANSI / ASME B5. 50-1985 | 4100416 | 416 | 417 | Техническая спецификация (техническая спецификация v08.00 ) Модель W100A является последней разработкой успешной серии машин h200, h200A, W100, W100A. Это была последняя традиционная машина, поставленная материнской компанией TOS Varnsdorf a.s. Компания РЕТОС ВАРНСДОРФ с.р.о. взял на себя производство W100A в 2005 г. и 1 января 2009 г., он стал единственным дистрибьютором. Особенности
Конструкция машины может быть изменена. Стандартная версия
Групповое сопровождение
Зажим
Измерение положения HEIDENHAIN
CE — обязательный в ЕС
Варианты зажима инструмента
Телескопическая крышка оси X
Стандартные принадлежности
Дополнительные аксессуары
Дополнительные принадлежности – станок с люнетом
Фрезерные головки, расточные головкиРАСТОЧНАЯ ГОЛОВКА NAREXFP40-100UFP40-100Направляющая и зажим шпинделяSP100/800SP100-500PVD100-550Опора расточной оправки (люнет)VH80, Vh200VT80, VT100 – ISO50LLK150Щупы KNHHEINTIDEДругиеЗажимные аксессуарыUK500-UK3000UU800- UU3000ОпцииND7013 HEIDENHAINPT8016 HEIDENHAINCHZ109 3900 ЛЕСКОПИЧЕСКАЯ ОБЛОЖКА Форма запроса машиныКонтактыПродажа +420 413 039 105 РЕТ100БHP100AРЕТ10ПRET10XISO 9001С 14 th мая 2021 года мы прошли сертификацию QES Cert s.r.o. в соответствии с новыми стандартами ISO 9001. Этот сайт использует файлы cookie. Продолжая просматривать наш веб-сайт, вы соглашаетесь с тем, как мы используем файлы cookie. ГОРИЗОНТАЛЬНО-РАСТОЧНЫЙ СТАНОК RE-TOS W100A, заводское восстановлениеRE-TOS W100A ГОРИЗОНТАЛЬНО-РАСТОЧНЫЙ СТАНОК, заводское восстановление – Modern Tool Ltd. RE-TOS W100A ГОРИЗОНТАЛЬНО-РАСТОЧНЫЙ СТАНОК, заводское восстановление – Modern Tool Ltd.Звоните для получения дополнительной информации: (403) 236 – 1150 Статус: Нет в наличии запросите На складе: ХАРАКТЕРИСТИКИ:
СТАНДАРТНОЕ ОБОРУДОВАНИЕ:
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:мм дюйм ШПИНДЕЛЬ ДИАМЕТР 1 3. КОНУС 014 ПУТЕШЕСТВИЕ 900 013 МАКС. ДИАМЕТР ПОВОРОТА ЛИЦА 900 35.43 СКОРОСТИ ШПИНДЕЛЯ – СКОРОСТИ 23 – ДИАПАЗОН 1. 20 ОБ/МИН СКОРОСТИ ПЕРЕДНЕЙ ПАНЕЛИ – ЧИСЛО 013 – ДИАПАЗОН 7,1 ДО 224 об/мин ДИАМЕТР ЛИЦЕВОЙ ПАНЕЛИ 600 21,62 900 СТОЛ И ПУТЕШЕСТВИЯ ЗАЖИМНАЯ ПОВЕРХНОСТЬ 1250X1250 0014 ПУТЕШЕСТВИЯ 9 600 0014 – ПРОДОЛЬНАЯ (Z) 1250 49. – ВЕРТИКАЛЬНЫЙ (Y) 0014 МАКСИМАЛЬНАЯ НАГРУЗКА НА СТОЛ 3000 кг 6614 фунтов.
ПОДАЧА ПОПЕРЕЧНАЯ, ПРОДОЛЬНАЯ, ВЕРТИКАЛЬНАЯ И ШПИНДЕЛЯ – НОМЕР (НА ОБОРОТ) 32 – ДИАПАЗОН (НА ОБОРОТ) 0,02–12 0,0008-0,470014 – ЧИСЛО (В МИНУТУ) 18-900 0,708‑35,43 – БЫСТРЫЙ ХОД (В МИНУТУ) 2800 110.24 ОБЛИЦОВОЧНАЯ ГОЛОВКА – НОМЕР (НА ОБОРОТ) 32 – ДИАПАЗОН (НА ОБОРОТ) 0. — RAP 2800 110.24
1 M4 ДВИГАТЕЛИ AIN DRIVE 11 кВт AR SUPPORT DRIVE 0,55 кВт 0,75 9 л.с.0014
ОБЩИЕ ХАРАКТЕРИСТИКИ РАЗМЕРЫ – ДЛИНА 5950 234 – ШИРИНА 3000 118 – ВЫСОТА 3000 118 ПЛОЩАДЬ – ДЛИНА 264 – ШИРИНА 3000 118 ВЕС МАШИНЫ 30 865 фунтов. | ||||||||||||||||||||||||||||||||||||||||||||||||
д.
50-1985
cz
93
21
02‑12 0.0008-0.4724
