Насос Economy MHI 804-1/E/1-230-50-2 | PumpLand.ru

Wilo Economy MHI 804-1/E/1-230-50-2 горизонтальный многоступенчатый центробежный насос высокого давления без самовсасывания. Агрегат имеет компактную конструкцию блочного типа со сквозным валом, рассчитан на интервал рабочих температур от -15 до +110 ° C и максимальное давление, не превышающее 10 бар (1 МПа). Прибор может эксплуатироваться в условиях, когда температура окружающей среды не превышает значения +40 ° C.

Применение устройства допускается:

  • в системах водоснабжения с целью повышения давления;
  • в замкнутых контурах охлаждения с циркуляцией технологической жидкости;
  • при водоподготовке, в контурах очистки технологической воды;
  • в оросительных и моечных системах.

Все конструктивные элементы изделия выполнены из устойчивых к значительным тепловым нагрузкам, антикоррозионных материалов. Материал всех основных компонентов устройства корпуса насоса, его вала и рабочих колёс изготовлены из нержавеющей стали.

Подшипники для этого изделия производятся из карбида вольфрама в сочетании с оксидом алюминия. Агрегат снабжён прочным алюминиевым основанием.

Скользящее торцевое уплотнение в насосах Wilo-Economy MHI не зависит от направления вращения, оно выполнено из комбинации инертных материалов

Немецкая компания Wilo («Вило») имеет полный комплект сертификатов качества Российской Федерации на весь ассортимент продукции. На территории России у группы «Вило» есть собственная производственная база и обширная сеть сервисного обслуживания, осуществляющая как гарантийное, так и послегарантийное обслуживание приборов.

Обратитесь к нашим специалистам! Они проконсультируют вас по всей номенклатуре устройств Wilo-Economy MHI и помогут определиться с выбором насоса, идеально учитывающим производительность и другие особенности вашего типа системы.


Инструкция по монтажу и эксплуатации насосов Wilo серии Economy MHI

Технический паспорт Wilo Economy MHI 804 (1~230 В, EPDM)

3D модель Wilo MHI804-1/E/1-230-50-2 в формате *. dwg

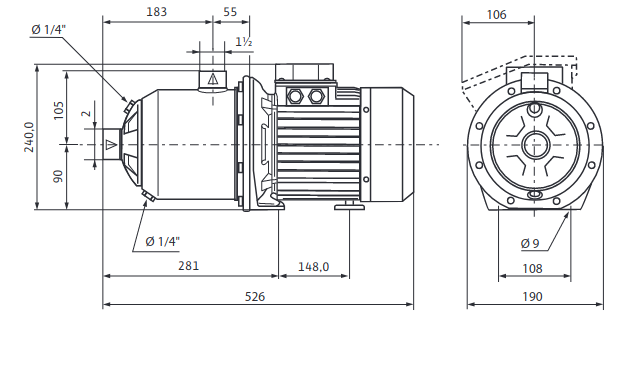

2D чертеж Wilo MHI804-1/E/1-230-50-2: вид сверху, вид спереди, вид справа

Economy MHI

Характеристики товара
Максимальный напор, м47
Mechanical sealBQ1E3GG
Вал насоса1.4301 [AISI304]
Вес, кг16
Входное давление макс. H6 бар
Габариты ДхШхВ, мм472x190x224
Класс изоляцииF
Корпус насоса1.4301 [AISI304]
КПД электродвигателя ηm 100%0,678
КПД электродвигателя ηm 50%0,596
КПД электродвигателя ηm 75%0,664
Максимальный расход, м. куб/час13
Номинальная мощность электродвигателя P21.50 кВт
Номинальное давлениеPN бар
Номинальное давление (на стороне всасывания) PNPN 10
Номинальное давление (с напорной стороны) PNPN 10
Номинальный ток 1~230 В, 50 Гц IN9.2 A
Потребляемая мощность P11.91 кВт
Рабочее колесо1.4301 [AISI304]
Статическое уплотнениеEPDM
Степень защитыX4
Температура окружающей среды, макс.40 °C
Параметры эл. сети1~230 В, 50 Hz
Давление, бар10 бар
Температура перекачиваемой жидкости-15 . .. 110 °C

Насосная станция повышения давления WILO CO-3 MHI 804/CE-EB-R

Компактная установка повышения давления WILO CO-3 MHI 804/CE-EB-R согласно стандарту DIN 1988 и DIN EN 806, для прямого или опосредованного подсоединения. Состоит из нормальновсасывающих параллельно подключенных горизонтальных высоконапорных центробежных насосов из нержавеющей стали с сухим ротором. Готовность к подключению, установка на опорной раме с системой трубопроводов из нержавеющей стали, включая прибор управления со всеми необходимыми измерительными и регулировочными устройствами.

Для полностью автоматического водоснабжения и повышения давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах.
Для перекачивания питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Особенности/преимущества продукции WILO CO-3 MHI 804/CE-EB-R
— Прочная система, соответствующая всем требованиям DIN 1988 (EN 806)
— Допуск WRAS/KTW для всех деталей, находящихся в контакте с перекачиваемой жидкостью (исполнение EPDM)
— Насосы серии MHI в сочетании со стандартными электродвигателями класса IE2 IEC (мощность от 0,74 кВт)

— Не зависящее от направления вращения скользящее торцовое уплотнение насосов
— Детали, контактирующие с водой, не подвержены коррозии
— Полностью электронный регулятор Economy (ER2/ER3-4) с регулирующей электроникой, светодиодами для индикации состояния установки, аналоговыми и цифровыми вводами и выводами
— Заводская проверка и предварительная установка оптимального рабочего диапазона (включая сертификат о приемке в соответствии с EN10204 — 3. 1)

Оснащение/ функции WILO CO-3 MHI 804/CE-EB-R
— Высоконапорные центробежные насосы из нержавеющей стали серии MHI
— Опорная рама из электролитически оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума
— Запорная арматура на стороне всасывания и напорной стороне каждого насоса
— Обратный клапан на напорной стороне каждого насоса

— Мембранный напорный резервуар 8 л, PN16, вкл. проточное оборудование, соответствующее стандарту DIN 4807, напорная сторона
— Датчик давления (4 – 20 мА), напорная сторона
— Манометр, напорная сторона
— Автоматическая система управления насосом посредством полностью электронного
регулятора Economy (ER) в корпусе из листовой стали, покрытой структурным лаком RAL 7035, класс защиты IP 54, состоящем из внутреннего источника управляющего напряжения, регулирующей электроники, аналогических и цифровых вводов и выводов

Управление/индикация WILO CO-3 MHI 804/CE-EB-R
— Полностью электронный регулятор Economy (ER2/ER3-4), состоящий из внутреннего источника питания, регулирующей электроники, аналоговых и цифровых вводов и выводов
— Настройка эксплуатационных параметров посредством потенциометра, крючкового переключателя и поворотного переключателя
— Светодиоды для индикации состояния установки (эксплуатация/неисправность/отсутствие воды)

— Настройка режима работы насоса с помощью переключателя H-0-A
— Главный выключатель

Регулирование WILO CO-3 MHI 804/CE-EB-R
— Полностью автоматическое управление 2 – 4 насосами с фиксированной частотой вращения посредством сравнения заданных и фактических значений
— Сигнал датчика 4 – 20 мА (с контролем целостности кабеля) для фактических значений регулируемых величин
— Автоматическое, зависимое от нагрузки подсоединение насоса(-ов) пиковой нагрузки в зависимости от регулируемых величин давления: постоянное, p-c
— Выключение главного насоса с оптимизацией скачков давления благодаря свободно регулируемому второму уровню давления после деблокировки элемента времени задержки выключения (1–180 с).
— Автоматическая настраиваемая смена работы насосов с оптимизацией времени работы: — каждый раз при запросе после простоя установки происходит переключение главного насоса без учета рабочих часов

— смена работы насосов в зависимости от рабочих часов, циклическая смена главного насоса по истечении 6 рабочих часов

— Возможность свободного выбора режима работы насосов (ручной, выкл., автоматический)
— Автоматический тестовый режим насоса (функция кратковременного включения насоса): — Возможность активирования
— Промежуток времени между двумя тестовыми режимами (ок. 10 с) десять секунд

— Отключение при нулевой нагрузке в зависимости от значения давления или по времени
— Переключатель H-0-A (ручной режим – нулевой режим – автоматика): предварительный выбор режима работы насосов и ручной режим при неисправности регулятора, «Ручной» (аварийный/тестовый режим от сети, имеется защита электродвигателя посредством защитного контакта обмотки), «0» (насос отключен, включение посредством системы управления невозможно) и «Авто» (насос деблокирован для автоматического режима посредством системы управления), квитирование сообщений об ошибках в положении «0»

Контроль WILO CO-3 MHI 804/CE-EB-R
— Встроенная система контроля подачи питания на электродвигатель с преобразователем или
— внешняя защита электродвигателя посредством термодатчика (PTC) или защитного контакта обмотки (WSK)
— Защита сетевых кабелей питания насоса посредством плавких предохранителей насоса
— Контроль максимальных и минимальных значений системы посредством настраиваемых времени задержки и пределов
— Защита от сухого хода посредством контакта, например, для поплавкового или манометрического выключателя
— Опциональная защита от сухого хода посредством электродов и реле уровня
— Автоматическое переключение рабочего насоса на резервный насос при неисправности
— Предварительный выбор действий в случае неисправности датчика

Интерфейсы WILO CO-3 MHI 804/CE-EB-R
— Беспотенциальный контакт (24 В/пост.

тока, 1 A) для обобщенной сигнализации неисправности.
— Ввод для контакта защиты от сухого хода
— Опция: Беспотенциальные контакты (24 В/пост. тока, 1 A) для раздельной сигнализации рабочего состояния и неисправности

Опциональные принадлежности (установка на заводе-изготовителе или позднее после технического выяснения) WILO CO-3 MHI 804/CE-EB-R
— Защита от сухого хода SK 277, реле уровня SR-NW
— Счетчик часов работы для каждого насоса, сигнализация рабочего состояния
— Манометрический выключатель, цифровая индикация давления

Рекомендуемые принадлежности (заказываются отдельно) WILO CO-3 MHI 804/CE-EB-R
— Опциональный комплект WMS для защиты от сухого хода
— Гибкие соединительные трубопроводы или компенсаторы
— Приемный резервуар в качестве разделителя систем
— Мембранный напорный резервуар
— Резьбовые крышки на системах с резьбовыми накопительными трубопроводами

Применимые стандарты WILO CO-3 MHI 804/CE-EB-R
— Технические правила для установок питьевой воды (TRWI) DIN 1988 (EN806)
— Мембранный напорный резервуар/расширительные мембранные резервуары DIN 4807
— EN 50178 – оснащение сильноточных установок электронными эксплуатационными материалами
— Электрическое оснащение машин EN 60204-1
— EN 60335-1 – техника безопасности электроприборов бытового и тому подобного назначения
— Сочетания коммутационных приборов низкого напряжения EN 60439-1/ 61439-1
— ЭМС — помехоустойчивость в промышленных зонах EN 61000-6-2
— ЭМС, создаваемые помехи в жилых зонах, зонах деловой и предпринимательской активности, а также на малых предприятиях, EN 61000-6-3

Материалы WILO CO-3 MHI 804/CE-EB-R
Корпус насоса: 1. 4301 [AISI304]
Рабочее колесо: 1.4301 [AISI304]
Вал насоса: 1.4301 [AISI304]
Система накопит. трубопроводов: 1.4571 [AISI316Ti ]:

Эксплуатационные параметры WILO CO-3 MHI 804/CE-EB-R
Перекачиваемая жидкост: Вода 100 %
Расход:
Напор:
Напор при Q=0: 47,17 m
Температура перекачиваемой жидкости: 20 °C
Мин. температура перекачиваемой жидкости: 3 °C
Макс. температура перекачиваемой жидкости: 50 °C
Максимальное рабочее давление: 2 MPa
Входное давление макс.: 1 MPa
Температура окружающей среды, макс.: 40 °C

Мотор/электроника WILO CO-3 MHI 804/CE-EB-R
Подключение к сети: 3~400V/50 Hz
Номинальная мощность P2: 1,5 kW
Номинальная частота вращения: 2900 1/min
Тип пуска:
Номинальный ток (прим.): 3,7 A
КПД электродвигателя ηm 50%: 80,0 %
КПД электродвигателя ηm 75%: 81,3 %
КПД электродвигателя ηm 100%: 81,3 %
Коэффициент мощности: 0,84
Класс изоляции: F

Класс защиты прибора управления: IP 54
Степень защиты установки: IP 54

Присоединительные размеры
Патрубок на стороне всасывания: R 2½
Патрубок с напорной стороны: R 2½

Данные для заказа
Вес, прим.
