6550 станок фрезерный вертикальный с крестовым столом. Паспорт, схемы, описание
Сведения о производителе фрезерного вертикального бесконсольного станка 6550
Производитель фрезерного вертикального бесконсольного станка 6550, 6550Ц – Чаренцаванский станкостроительный завод.
Станок 6550 запущен в серийное производство на заводе изготовителе в 1973 году.
Станки, выпускаемые Чаренцаванским станкостроительным заводом
6550 станок фрезерный вертикальный с крестовым столом. Назначение, область применения
Вертикальные фрезерные станки с крестовым столом модели 6550 предназначены для скоростного фрезерования крупногабаритных деталей в условиях индивидуального и серийного производства.
Станки моделей 6550 бесконсольного типа предназначены для высокопроизводительного фрезерования деталей из чугуна, стали и цветных металлов торцовыми, концевыми и фасонными фрезами. На станках выполняется обработка не только сырых, но и закаленных деталей с применением современного инструмента с ножами из эльбора, сверхтвердых композиционных материалов из металлокерамики. На станках производится фрезерование, сверление, зенкерование, развертывание и растачивание.
Основные характеристики фрезерного вертикального станка с крестовым столом 6550
Разработчик: Ульяновский завод тяжелых и уникальных станков УЗТС.
Производитель: Чаренцаванский станкостроительный завод.
Фрезерный станок 6550 производился с 1973 года.
- Размеры рабочей поверхности стола – 500 х 1250 мм
- Расстояние от торца шпинделя до рабочей поверхности стола – 100..630 мм
- Расстояние от станины до оси шпинделя (вылет) – 530 мм
- Наибольший продольный ход стола (X) – 1000 мм
- Наибольший поперечный ход стола (Y) – 500 мм
- Наибольший вертикальный ход шпиндельной бабки (Z) – 530 мм
- Наибольшее выдвижение шпинделя – 120 мм
- Инструментальный конус шпинделя – Морзе 3
- Частота вращения шпинделя – 31,5..1600 об/мин (18 шагов)
- Электродвигатель привода шпинделя – 7,5 кВт; 1460 об/мин
- Вес станка – 12,5 т.
Особенности конструкции фрезерного станка 6550
Широкий диапазон регулирования скоростей и подач, а также высокая жесткость позволяют применять скоростное фрезерование инструментами, оснащенными пластинками из твердого сплава.
Станок имеет стол, перемещающийся в продольном направлении по направляющим салазок, которые в свою очередь могут перемещаться в поперечном направлении по направляющим станины. Кроме механической подачи, стол имеет привод для ручных перемещений.
Поворотная фрезерная бабка, перемещающаяся в вертикальном направлении, позволяет обрабатывать наклонные плоскости и фасонные поверхности дисковыми фасонными фрезами.
Привод стола, салазок и фрезерной бабки осуществляется от одной коробки подач.
Система блокировок станка устраняет возможность одновременного включения исключающих друг друга движений
Управление станком кнопочное с подвесного пульта.
Наличие электромагнитных муфт позволяет включать продольное, поперечное и вертикальное независимые перемещения, а также три движения все одновременно.
Двигатель постоянного тока с бесступенчатым регулированием в сочетании с электромагнитными муфтами обеспечивает дистанционное управление с возможностью изменения величины подачи в процессе резания.
Все механизмы фрезерной бабки в процессе работы смазываются смазкой, подаваемой лопастным насосом.
Станок снабжен системой охлаждения режущего инструмента.
Краткое описание конструкции фрезерного станка 6550
Фрезерный вертикальный станок модели 6550 имеет следующие движения:
- вращение шпинделя
- продольную и поперечную подачи стола
- вертикальную подачу шпиндельной бабки
- быстрый продольный и поперечный ход стола
- быстрое перемещение шпиндельной бабки
- осевое ручное перемещение шпинделя
Привод стола в продольном и поперечном направлениях и вертикальное перемещение шпиндельной бабки осуществляются от одной коробки подач, смонтированной на задней стенке станины.
Вращение шпинделя – от электродвигателя переменного тока через 18-скоростную коробку.
Управление станком кнопочное и осуществляется централизованно с подвесного пульта. Предусмотренная система блокировок устраняет возможность одновременного включения исключающие друг друга движений и наряду с другими предохранительными устройствами защищает механизмы станка от поломок. Подробное описание системы блокировок и защиты смотри в специальном разделе “Электрооборудование”.
Вид воздействия климатического исполнения УХЛ4 по ГОСТ 15150—69.

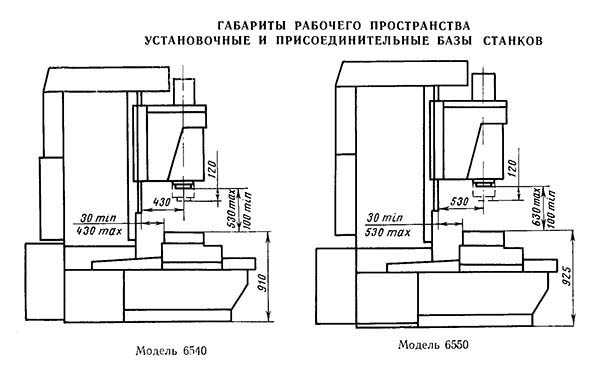

Габаритные размеры рабочего пространства фрезерного станка 6550
Габаритные размеры рабочего пространства станка 6550
Посадочные и присоединительные базы фрезерного станка 6550
Посадочные и присоединительные базы фрезерного станка 6550
Общий вид вертикального бесконсольного фрезерного станка 6550

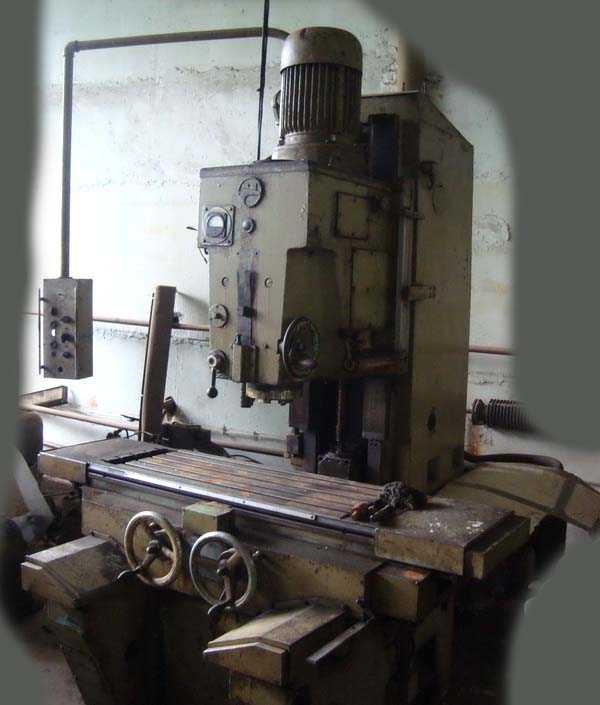

Фото бесконсольного фрезерного станка 6550
Фото бесконсольного фрезерного станка 6550

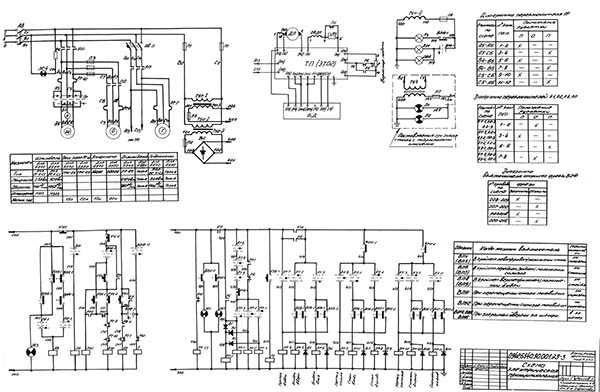

Схема электрическая принципиальная фрезерного станка 6550
Электрическая схема фрезерного станка 6550
Схема электрическая принципиальная фрезерного станка 6550. Смотреть в увеличенном масштабе
Схема электрическая принципиальная фрезерного станка 6550. Смотреть в увеличенном масштабе
Электрооборудование фрезерного станка 6550

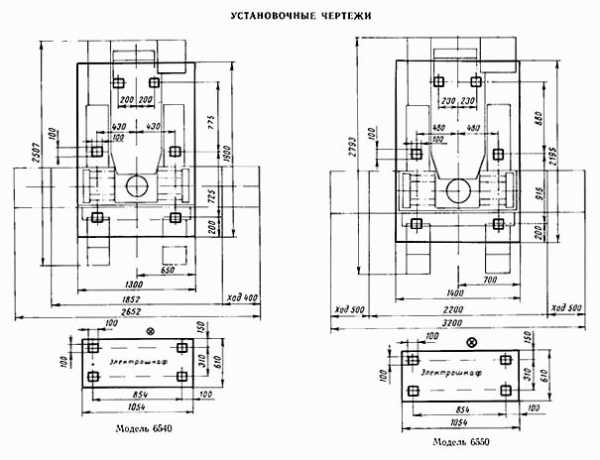

Установочный чертеж бесконсольного фрезерного станка 6550
Установочный чертеж бесконсольного фрезерного станка 6550
Технические характеристики бесконсольного фрезерного станка 6550
Наименование параметра | 654 | 6540 | 6550 |
---|---|---|---|
Основные параметры станка | |||
Размеры поверхности стола, мм | 630 х 1600 | 400 х 1000 | 500 х 1250 |
Расстояние от торца шпинделя до поверхности стола, мм | 100..750 | 100..530 | 100..630 |
Расстояние от оси шпинделя до вертикальных направляющих (вылет), мм | 640 | 430 | 530 |
Наибольшее перемещение стола в продольном направлении, мм | 1250 | 800 | 1000 |
Наибольшее перемещение стола в поперечном направлении, мм | 600 | 400 | 500 |
Вертикальное перемещение бабки, мм | 650 | 430 | 530 |
Наибольшая масса обрабатываемой детали, кг | 2000 | ||
Шпиндель. Бабка шпиндельная | |||
Диаметр шпинделя по нижним подшипникам, мм | 105 | 105 | |
Частота вращения шпинделя, об/мин | 25..1250 | 31,5..1600 | 31,5..1600 |
Количество скоростей шпинделя | 18 | 18 | 18 |
Ход гильзы шпинделя | 100 | 120 | 120 |
Скорость подачи бабки, мм/мин | 4..480 | 4..800 | 4..800 |
Скорость установочного вертикального перемещения бабки, м/мин | 0,8 | 0,8 | 0,8 |
Наибольший крутящий момент на шпинделе, кгс*м | 214 | 17180 | 22900 |
Наибольшее усилие резания, допускаемое механизмом подачи бабки, кгс | 1500 | 1100 | 1610 |
Наибольший угол поворота шпиндельной бабки, град | ±30° | нет | нет |
Цена деления шкалы поворота шпиндельной бабки, мин | 30 | нет | нет |
Конус отверстия шпинделя | Морзе 3 | Морзе 3 | Морзе 3 |
Конец шпинделя | №3 ГОСТ 836-62 | №3 ГОСТ 836-62 | №3 ГОСТ 836-62 |
Рабочий стол | |||
Цена деления лимба поперечного перемещения, мм | 0,05 | 0,02 | 0,02 |
Цена деления лимба продольного перемещения, мм | 0,05 | 0,02 | 0,02 |
Пределы продольных подач стола (б/с регулирование)(X), мм/мин | 10..1200 | 10..2000 | 10..2000 |
Пределы поперечных подач стола (б/с регулирование) (Y), мм/мин | 10..1200 | 10..2000 | 10..2000 |
Скорость быстрых перемещений стола продольных и поперечных, м/мин | 2,0 | 3,0 | 3,0 |
Наибольшее усилие резания, допускаемое механизмом подачи стола, продольное, кгс | 2000 | 2600 | 3000 |
Наибольшее усилие резания, допускаемое механизмом подачи стола, поперечное, кгс | 2000 | 2700 | 3100 |
Электрооборудование и привод станка | |||
Количество электродвигателей на станке | 4 | 4 | 4 |
Электродвигатель привода главного движения, кВт | 13 | 7,5 | 10 |
Электродвигатель привода постоянного тока приводов подач стола и бабки, кВт | 4,5 | 2,2 | 2,2 |
Электродвигатель насоса смазки, кВт | 0,27 | 0,4 | 0,4 |
Электродвигатель насоса охлаждения, кВт | 0,12 | 0,12 | 0,12 |
Суммарная мощность установленных на станке электродвигателей, кВт | 17,89 | ||
Габаритные размеры и масса станка | |||
Габаритные размеры (длина х ширина х высота), мм | 3165 х 2890 х 3120 | 2507 х 2562 х 2785 | 2795 х 3200 х 2960 |
Масса станка, кг | 11600 | 8000 | 12500 |
Связанные ссылки
Паспорта и схемы к вертикальным фрезерным станкам и оборудованию
Каталог справочник вертикальных фрезерных станков и их аналогов
stanki-katalog.ru
Процессор Intel® Core™2 Duo E6550
Дата выпуска
Дата выпуска продукта.
Литография
Литография указывает на полупроводниковую технологию, используемую для производства интегрированных наборов микросхем и отчет показывается в нанометре (нм), что указывает на размер функций, встроенных в полупроводник.
Количество ядер
Количество ядер – это термин аппаратного обеспечения, описывающий число независимых центральных модулей обработки в одном вычислительном компоненте (кристалл).
Базовая тактовая частота процессора
Базовая частота процессора — это скорость открытия/закрытия транзисторов процессора. Базовая частота процессора является рабочей точкой, где задается расчетная мощность (TDP). Частота измеряется в гигагерцах (ГГц) или миллиардах вычислительных циклов в секунду.
Кэш-память
Кэш-память процессора – это область быстродействующей памяти, расположенная в процессоре. Интеллектуальная кэш-память Intel® Smart Cache указывает на архитектуру, которая позволяет всем ядрам совместно динамически использовать доступ к кэшу последнего уровня.
Частота системной шины
Шина — это подсистема, передающая данные между компонентами компьютера или между компьютерами. В качестве примера можно назвать системную шину (FSB), по которой происходит обмен данными между процессором и блоком контроллеров памяти; интерфейс DMI, который представляет собой соединение “точка-точка” между встроенным контроллером памяти Intel и блоком контроллеров ввода/вывода Intel на системной плате; и интерфейс Quick Path Interconnect (QPI), соединяющий процессор и интегрированный контроллер памяти.
Четность системной шины
Четность системной шины обеспечивает возможность проверки ошибок в данных, отправленных в FSB (системная шина).
Расчетная мощность
Расчетная тепловая мощность (TDP) указывает на среднее значение производительности в ваттах, когда мощность процессора рассеивается (при работе с базовой частотой, когда все ядра задействованы) в условиях сложной нагрузки, определенной Intel. Ознакомьтесь с требованиями к системам терморегуляции, представленными в техническом описании.
Диапазон напряжения VID
Диапазон напряжения VID является индикатором значений минимального и максимального напряжения, на которых процессор должен работать. Процессор обеспечивает взаимодействие VID с VRM (Voltage Regulator Module), что, в свою очередь обеспечивает, правильный уровень напряжения для процессора.
Доступные варианты для встраиваемых систем
Доступные варианты для встраиваемых систем указывают на продукты, обеспечивающие продленную возможность приобретения для интеллектуальных систем и встроенных решений. Спецификация продукции и условия использовани
ark.intel.com
Высококачественный выходной лучевой тетрод 6550C Svetlana™ специально предназначен для работы в однотактных и двухтактных выходных каскадах усилителей низкой частоты. Примененные высококачественные материалы сеток и катода обеспечивают отличное качество звука и продолжительный ресурс работы лампы. 6550 – один из лучших выходных лучевых тетродов на сегодняшний день. Выводы лампы 6550:
Лампа 6550C выполнена в стеклянном корпусе. Цоколь металлический октальный большого диаметра. Работает в любом положении. Катод косвенного накала.
| Параметры лампы 6550C:
Предельно-допустимые режимы 6550C:
Более подобные параметры лампы 6550C с анодными и анодно-сеточными характеристиками и режимами работы находятся в файле документации ниже (на английском языке).
Внимание! Ограниченная гарантия – 7 дней на проверку. | Рекомендуемые режимы 6550C: Одна лампа – класс А:
Две лампы: Push-Pull – Класс АB1 – тетродное включение, автоматическое смещение
Push-Pull – Класс АB1 – тетродное включение, фиксированное смещение
|
tec.org.ru
Станок вертикально-фрезерный с крестовым столом 6550
Если Вам необходимо купить Станок вертикально-фрезерный с крестовым столом 6550 звоните по телефонам:
в Москве +7 (499) 372-31-73
в Санкт-Петербурге +7 (812) 245-28-87
в Минске +375 (17) 246-40-09
в Екатеринбурге +7 (343) 289-16-76
в Новосибирске +7 (383) 284-08-84
в Челябинске +7 (351) 951-00-26
в Тюмени +7 (3452) 514-886
в Нижнем Новгороде +7 (831) 218-06-78
в Самаре +7 (846) 201-07-64
в Перми +7 (342) 207-43-05
в Ростове-на-Дону +7 (863) 310-03-86
в Воронеже +7 (473) 202-33-64
в Красноярске +7 (391) 216-42-04
в Нур-Султане +7 (7172) 69-62-30;
в Абакане, Альметьевске, Архангельске, Астрахани, Барнауле, Белгороде, Благовещенске, Брянске, Владивостоке, Владимире, Волгограде, Вологде, Иваново, Ижевске, Иркутске, Йошкар-Оле, Казани, Калуге, Кемерово, Кирове, Краснодаре, Красноярске, Кургане, Курске, Кызыле, Липецке, Магадане, Магнитогорске, Майкопе, Мурманске, Набережных Челнах, Нижнекамске, Великом Новгороде, Новокузнецке, Новороссийске, Новом Уренгое, Норильске, Омске, Орле, Оренбурге, Пензе, Перми, Петрозаводске, Пскове, Рязани, Саранске, Саратове, Севастополе, Симферополе, Смоленске, Сыктывкаре, Тамбове, Твери, Томске, Туле, Улан-Удэ, Ульяновске, Уфе, Хабаровске, Чебоксарах, Чите, Элисте, Якутске, Ярославле и в других городах
По всей России бесплатный номер 8 (800) 775-16-64.
В странах СНГ — Беларуси, Казахстане, Туркменистане, Узбекистане, Украине, Таджикистане, Молдове, Азербайджане, Кыргызстане, Армении в городах Нур-Султан, Бишкек, Баку, Ереван, Минск, Ашхабад, Кишинев, Душанбе, Ташкент, Киев и других для покупки оборудования типа Станок вертикально-фрезерный с крестовым столом 6550 звоните на любой удобный номер, указанный на нашем сайте, или оставьте свои контакты под кнопкой ЗАКАЗАТЬ ЗВОНОК вверху сайта – мы сами Вам перезвоним.
stanok-kpo.ru
Разгон Core 2 Duo E6550 (2.33 ГГц): младший процессор нового степпинга
Как вы можете помнить, в третьем квартале этого года Intel представит четыре модели процессоров Core 2 Duo с 1333 МГц шиной, которые займут ценовую нишу от $163 до $266, их частоты при этом будут простираться от 2.33 ГГц до 3.0 ГГц. Три из них будут поддерживать технологию TXT (La Grande), модель Core 2 Duo E6540 (2.33 ГГц) от этой функции откажется ради незначительного снижения цены. Получается, что в третьем квартале за сумму менее $200 можно будет купить как минимум три процессора на новом степпинг ядра Conroe, который до сих пор был известен нам под обозначением “E0”. Новый степпинг обычно приносит улучшение в разгонном потенциале, если среди его представителей есть модели с высокой номинальной частотой. Степпинг E0 этим благоприятным признаком обладает – модель Core 2 Duo E6850 должна покорить номинальную частоту 3.0 ГГц. На что же будет способен младший процессор Core 2 Duo E6550 (2.33 ГГц)?Ответить на этот вопрос помог один из участников форума Coolaler, который получил в своё распоряжение не только инженерный образец процессора Core 2 Duo E6550 (2.33 ГГц) с 1333 МГц шиной, но и материнскую плату на базе чипсета Intel X38 в комплекте с памятью типа DDR-3. Впрочем, испытания процессора Core 2 Duo E6550 были проведены с использованием хорошо знакомой нам материнской платы Asus Commando на базе чипсета Intel P965.
Повысив напряжение ядра до 1.41 В, автор эксперимента смог разогнать процессор Core 2 Duo E6550 (2.33 ГГц) до 3.85 ГГц. Частота системной шины при этом была повышена до 550 МГц, множитель достиг максимального значения 7x.
Отличный результат для процессора стоимостью менее $200. Заметим, что принадлежность к степпингу E0 этого процессора утилитой CPU-Z версии 1.39.2 не идентифицируется, а прежние образцы процессоров Core 2 Duo с 1333 МГц шиной были основаны на другом степпинге. Сегодняшний процессор основан на более новом степпинге ядра, наверняка он имеет больше прав называться степпингом E0.

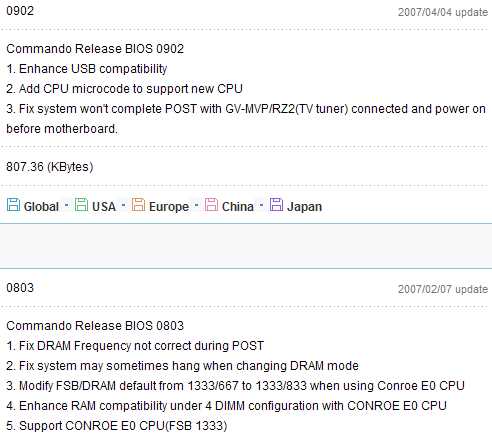

Обратите внимание, что и BIOS материнской платы Asus Commando процессоры степпинга E0 уже поддерживает. Хотелось бы верить, что и другие представители степпинга E0 будут разгоняться так же хорошо.
