Насос К80-50-200 – технические характеристики и устройство


Насос К 80-50-200 используют для подачи горячей воды в системах отопления или холодной в системе снабжения водой как всего города, так и отдельных многоэтажных домов. Агрегат перекачивает горячую и холодную воду и поддерживает постоянное давление, способствуя регулярному и непрерывному циркулированию воды в системах.

Сфера применения

Насос К80-50-200

Водяной консольный насос марки К 80-50-200 имеет технические характеристики, позволяющие использовать его для перекачки различных жидкостей. Это может быть как чистая вода, так и другая жидкость с наличием небольшого количества примесей. Перекачиваемая среда должна иметь кислотность от 6 до 9 баллов.

Преимуществом прибора есть широкий диапазон температур. Перекачивается вещество любой температуры, ведь верхняя ее граница равна 150°.

С помощью насоса К 80-50-200 перемещают воду для нужд жителей городов, для орошения или осушения земельных участков, щелочи, коллоидные растворы и другие жидкости, похожие на воду по плотности и взаимодействию с другими средами.

К жидкостям, которые перекачивает агрегат, предъявляется ряд требований:

  • концентрация твердых частиц должна быть не больше 1/10 процента;
  • размеры частиц не должны превышать 0,2 мм;
  • они не должны воспламеняться ни при каких условиях.

К помещению, в котором будет установлен агрегат, тоже выдвигаются жесткие требования – он не должен находиться там, где есть малейший риск взрыва или пожара.

Принцип действия К 80-50-200

Принцип работы К 80-50-200

Электрический насос К 80-50-200 состоит из одной ступени. Жидкость подводится к нему с одной стороны и попадает на рабочее колесо диаметром 20 см, принимающее ее с одной стороны. Колесо расположено на конце вала. Насос двигает перекачиваемую жидкость в горизонтальной плоскости.

Приводит все в движение электрический асинхронный двигатель, который вместе с насосом стоит на одной плите. Он и соединены между собой специальной мягкой муфтой.

Внутри корпуса консольного насоса К 80-50-200 размещен напорный патрубок диаметром 5 см. Он находится напротив оси вращения насоса и входного патрубка, диаметр которого равен 8 см.

Вал насоса укреплен сальником, в корпусе есть специальный отвод, выполненный в виде спирали.

Ротор опирается на шарикоподшипники: радиально-упорный и радиальный или 2 радиальных, в зависимости от модели. Вращение ротора осуществляется по часовой стрелке. Воздух выходит через отверстие, в обычное время закрытое пробкой. Снизу есть другое отверстие, предназначенное для слива остатков жидкости после окончания работы. Если часть ее останется, она выйдет наружу через сальник. Это предусмотрено в его конструкции.

Технические параметры

Параметры и технические характеристики насоса К 80-50-200:

Размеры насоса К80-50-200

  • за час насос подает 50 куб. метров жидкости под напором 50 м;
  • мотор имеет мощность 15 кВт;
  • длина насоса – 1 м 13 см;
  • ширина – 38 см;
  • вес – 56 кг;
  • вес всего агрегата – 235 кг.

Эти размеры нужно учитывать при установке насоса. Для него готовят ровную горизонтальную площадку из бетона. Устанавливают ее на фундамент, вес которого в полтора раза больше, чем площадки, а параметры превышают на 1 м раму прибора.

Определяют центр бетонной плиты, устанавливают электронасосный агрегат К 80-50-200, и фиксируют его. Подсоединяя трубы к агрегату, следят, чтобы они не надавливали и не передавали нагрузку на корпус.

Чем меньше будет в системе шума и вибраций, тем лучше и дольше консольный насос К 80-50-200 будет работать. Регулярно проводят профилактические осмотры агрегата, проверяют качество соединения отдельных элементов прибора и надежность крепления к основанию. Смазывают подшипники Литолом 24.

Надежность конструкции

Насос К 80-50-200 имеет свой ресурс работы:

  • предполагаемый термин эксплуатации – 86 лет;
  • качает на отказ не меньше 6 тыс. часов;
  • время эксплуатации до капитального ремонта – 32 тыс. часов;
  • коэффициент готовности работать в любой момент – 0,999.

Графические характеристики насоса К80-50-200

Насос К 80-50-200 выпускают в нескольких вариантах. Они отличаются качеством уплотнения вала:

  • одинарное (обозначается С), которое обеспечивает перекачку среды температурой до 85 градусов;
  • сальниковое двойное (СД) для работы с жидкостью, разогретой до 105 градусов;
  • торцовое – для перекачки жидкости при температуре до 140 градусов или подаваемой при низком давлении.

Максимальное давление, которое может допускаться при работе с одиночным сальниковым уплотнением – 0,35 МПа, при использовании одиночного торцового оно может возрастать до 0,8 МПа.

Комплектация

Вместе с насосом К 80-50-200 в комплекте идут:

  • электромотор;
  • муфта соединительная;
  • плита-основание из профиля или фундаментная;
  • инструкция;
  • технический паспорт.

Комплект запасных частей для агрегата заказывают отдельно.

Характеристика насоса К 80-50-200

Видео по теме: Насос К 80-50-200 — обзор


specnavigator.ru

Насосы к 80 50 200 техническая характеристика


Насос К 80-50-200 используют для подачи горячей воды в системах отопления или холодной в системе снабжения водой как всего города, так и отдельных многоэтажных домов. Агрегат перекачивает горячую и холодную воду и поддерживает постоянное давление, способствуя регулярному и непрерывному циркулированию воды в системах.

Сфера применения

Водяной консольный насос марки К 80-50-200 имеет технические характеристики, позволяющие использовать его для перекачки различных жидкостей. Это может быть как чистая вода, так и другая жидкость с наличием небольшого количества примесей. Перекачиваемая среда должна иметь кислотность от 6 до 9 баллов.

Преимуществом прибора есть широкий диапазон температур. Перекачивается вещество любой температуры, ведь верхняя ее граница равна 150°.

С помощью насоса К 80-50-200 перемещают воду для нужд жителей городов, для орошения или осушения земельных участков, щелочи, коллоидные растворы и другие жидкости, похожие на воду по плотности и взаимодействию с другими средами.

К жидкостям, которые перекачивает агрегат, предъявляется ряд требований:

  • концентрация твердых частиц должна быть не больше 1/10 процента;
  • размеры частиц не должны превышать 0,2 мм;
  • они не должны воспламеняться ни при каких условиях.

К помещению, в котором будет установлен агрегат, тоже выдвигаются жесткие требования – он не должен находиться там, где есть малейший риск взрыва или пожара.

Принцип действия К 80-50-200

Электрический насос К 80-50-200 состоит из одной ступени. Жидкость подводится к нему с одной стороны и попадает на рабочее колесо диаметром 20 см, принимающее ее с одной стороны. Колесо расположено на конце вала. Насос двигает перекачиваемую жидкость в горизонтальной плоскости.

Приводит все в движение электрический асинхронный двигатель, который вместе с насосом стоит на одной плите. Он и соединены между собой специальной мягкой муфтой.

Внутри корпуса консольного насоса К 80-50-200 размещен напорный патрубок диаметром 5 см. Он находится напротив оси вращения насоса и входного патрубка, диаметр которого равен 8 см.

Вал насоса укреплен сальником, в корпусе есть специальный отвод, выполненный в виде спирали.

Ротор опирается на шарикоподшипники: радиально-упорный и радиальный или 2 радиальных, в зависимости от модели. Вращение ротора осуществляется по часовой стрелке. Воздух выходит через отверстие, в обычное время закрытое пробкой. Снизу есть другое отверстие, предназначенное для слива остатков жидкости после окончания работы. Если часть ее останется, она выйдет наружу через сальник. Это предусмотрено в его конструкции.

Технические параметры

Параметры и технические характеристики насоса К 80-50-200:

  • за час насос подает 50 куб. метров жидкости под напором 50 м;
  • мотор имеет мощность 15 кВт;
  • длина насоса – 1 м 13 см;
  • ширина – 38 см;
  • вес – 56 кг;
  • вес всего агрегата – 235 кг.

Эти размеры нужно учитывать при установке насоса. Для него готовят ровную горизонтальную площадку из бетона. Устанавливают ее на фундамент, вес которого в полтора раза больше, чем площадки, а параметры превышают на 1 м раму прибора.

Определяют центр бетонной плиты, устанавливают электронасосный агрегат К 80-50-200, и фиксируют его. Подсоединяя трубы к агрегату, следят, чтобы они не надавливали и не передавали нагрузку на корпус.

Чем меньше будет в системе шума и вибраций, тем лучше и дольше консольный насос К 80-50-200 будет работать. Регулярно проводят профилактические осмотры агрегата, проверяют качество соединения отдельных элементов прибора и надежность крепления к основанию. Смазывают подшипники Литолом 24.

Надежность конструкции

Насос К 80-50-200 имеет свой ресурс работы:

  • предполагаемый термин эксплуатации – 86 лет;
  • качает на отказ не меньше 6 тыс. часов;
  • время эксплуатации до капитального ремонта – 32 тыс. часов;
  • коэффициент готовности работать в любой момент – 0,999.

Графические характеристики насоса К80-50-200

Насос К 80-50-200 выпускают в нескольких вариантах. Они отличаются качеством уплотнения вала:

  • одинарное (обозначается С), которое обеспечивает перекачку среды температурой до 85 градусов;
  • сальниковое двойное (СД) для работы с жидкостью, разогретой до 105 градусов;
  • торцовое – для перекачки жидкости при температуре до 140 градусов или подаваемой при низком давлении.

Максимальное давление, которое может допускаться при работе с одиночным сальниковым уплотнением – 0,35 МПа, при использовании одиночного торцового оно может возрастать до 0,8 МПа.

Комплектация

Вместе с насосом К 80-50-200 в комплекте идут:

  • электромотор;
  • муфта соединительная;
  • плита-основание из профиля или фундаментная;
  • инструкция;
  • технический паспорт.

Комплект запасных частей для агрегата заказывают отдельно.

1. ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ

1.1 Технические характеристики

Показатели применяемости насосов по параметрам должны соответствовать данным в таблице 1.

Таблица 1

Наименование показателяК-80-50-200Подача, . /с (/ч)50Напор, м (допускаемое отклонение от +7% до -5%)50Допускаемый кавитационный запас, м,не более3,5Частота вращения, (об/мин)48,3(2900)Мощность (расчётная) , Вт (кВт)13000(13)Коэфицент полезного действия насоса, %65

1.2 Назначение агрегата

Агрегат электронасосный типа К предназначен для перекачивания в стационарных условиях воды (кроме морской) с рН 7 и других жидкостей, сходных с водой по плотности, вязкости и химической активности, содержащих механические примеси по объекту не более 0,1% и размером не более 0,2 мм. Температура перекачиваемой жидкости 273-358 К (0 ; +85 ).

Агрегат состоит из центробежного с осевым входом горизонтального, консольного одноступенчатого насоса типа К, изготовленного с сальниковым уплотнением, фундаментной плиты, электродвигателя, соединительной муфты и ограждения муфты. Основные детали проточной части насоса изготовлены из чугуна.

Агрегат предназначен для работы как в закрытых помещениях, так и вне помещений под навесом. Агрегат изготовлен в общепромышленном исполнении и не допускает установки и эксплуатации во взрыво- и пожароопасных производствах и использования для перекачивания горючих и легковоспламеняющихся жидкостей.

Агрегат укомплектован электродвигателем 4AM160S2У3 и должен устанавливаться и эксплуатироваться в помещениях и установках соответствующего класса в соответствии с действующими ПУЭ (правилами устройства установок)

Условное обозначение агрегата и входящего в него насоса принято в соответствии с Международным стандартом ИСО 2858 – 75 с добавлением типом насоса, условного обозначения уплотнения вала, использования агрегата, климатического исполнения и категории размещения.

Например: К-80-50-20 С-А-У-3 ТУ 26-06-1425-86, где К- обозначение типоразмерного ряда насосов для воды и других нейтральных жидкостей; 80 – диаметр входного патрубка, мм; 50- диаметр выходного патрубка, мм; 80 – диаметр выходного патрубка, мм; 200 – номинальный диаметр рабочего колеса, мм; С – уплотнение вала – сальниковое одинарное; А – условное обозначение агрегата; У – климатическое исполнение; 3 – категория агрегата при эксплуатации.

1.3 Устройство и принцип работы

Агрегат электронасосный состоит из центробежного насоса, электродвигателя, соединительной муфты, ограждения муфты, смонтированных на общей фундаментной плите. Привод насоса осуществляется через упругую муфту. Направление вращения ротора – по часовой стрелке, если смотреть со стороны электродвигателя.

Насос центробежный горизонтальный консольный одноступчатый. Корпус насоса имеет лапы, которыми крепится к фундаментной плите. Опорный кронштейн консольно крепится к корпусу насоса и имеет вспомогательную опору со стороны муфты. Ротор насоса вращается в подшипниковых опорах. Смазка подшипников – консистентная, подаётся через масленки в крышках подшипников.

Уплотнение вала насоса – одинарный мягкий сальник.

РАСЧЁТНАЯ ЧАСТЬ

2.1 Расчёт плана-графика капитального ремонта

Для составления годового графика планово-предупредительного ремонта (графика ППР) нам понадобятся нормативы периодичности ремонта оборудования. Эти данные можно найти в паспортных данных завода-изготовителя на электрооборудование, если завод это специально регламентирует, либо использовать справочник «Система технического обслуживания и ремонта энергетического оборудования».

Сущность метода планово-предупредительных ремонтов заключается в том, что все виды ремонта выполняются в заранее установленной последовательности через определенное количество отработанных часов.

Таблица 2 – ППР

Вариант Кол-во единицОборудование Ресурс между ремонтами, чПродолжительность простоя оборудования в ремонте, чТрудоемкость ремонта, чел. чКТКТКТ15Насос К-80-50-200345004320962429658

  1. Количество ремонтов на единицу оборудования за год:
  2. капитальных ремонтов

где Тэф – эффективный фонд работы оборудования в год

Тэф =365 дн *24ч = 8760ч.

Мк – продолжительность межремонтного цикла для капитального ремонта, ч

ikcn.ru

Насос К 80-50-200СД | Консольные насосы


  1. для воды
  2. динамический
  3. лопастной
  4. горизонтальный
  5. консольный
  6. одноступенчатый, с закрытым рабочим колесом
  7. нерегулируемый
  8. поверхностный, не скважинный

Применение насоса К80-50-200 СД

Для перекачивания в стационарных условиях чистой воды и некоторых других жидкостей в системах водоснабжения, пожаротушения и теплоснабжения. Характеристка pH от 6 до 9 (исключение – морская вода), допускаются твердые включения размером до 0,2 мм с объемной концентрацией менее 0,1%.

Технические характеристики

Гидронасос К 80-50-200
Номин. Подача 50 м³/ч
Номин. Напор 50 м
Рабочая зона подача м³/ч
напор м
Кавит. Запас 3,5 м
Электродвигатель** АИР 160S2
15 кВт
3000 об/мин
Габаритные размеры агрегата*L/B/H  –  1120/458/455 мм
Диаметр патрубков***
вход/выход 80/50 мм
Масса насоса* 56 кг
Масса агрегата 230 кг

Принцип работы консольного насоса К80-50-200СД

Насос перед запуском заполняют водой. За счёт пониженного давления в корпусе, около лопастного колеса вместо выходящей из корпуса воды по всасывающей трубе атмосферным давлением нагнетается новая вода. Выходит из корпуса вода в напорную трубу при вращении рабочего колеса. Прочитать и сравнить технические характеристики консольных насосов К.

Внимание!

Не перекачивайте горючие и легковоспламеняющиеся жидкости!

Не устанавливайте в жилых зданиях!

Не используйте в пожароопасных и взрывоопасных производствах!

Не допускайте чрезмерного увеличения нагрузки двигателя!

У всех представленных ниже насосов типа К в галерее “Гидронасосы консольные К характеристики” на увеличивающихся по клику изображениях видны основные технические параметры, схемы габаритных и присоединительных размеров.

Быстрый переход к нужной модели по характеристике

Насосы тип К выполнены с опорой на корпусе и на стойке; насос и электродвигатель смонтированы на общей раме; привод от электродвигателя соединён через упругую муфту .

  1. одинарное торцовое уплотнение имеют:  Насос К50-32-125,  Насос К65-50-125, Насос К65-50-160, Насос К80-65-160,
  2. одинарное торцовое уплотнение  и  уменьшенный диаметр для работы в средней части поля Q-Н
  3. Насос К50-32-125А,  Насос К65-50-125А, Насос К65-50-160А, Насос К80-65-160А,
  4. двойное сальниковое уплотнение: Насос К80-50-200СД,  Насос К100-80-160 СД,Насос К100-65-200 СД,Насос К100-65-250 СД,  Насос К150-125-250 СД,  Насос К150-125-315 СД,  Насос К200-150-315 СД,  Насос К200-150-400 СД,
  5. двойное сальниковое уплотнение  и  уменьшенный диаметр для работы в средней части поля Q-Н
  6.  Насос К80-50-200А СД,  Насос К100-80-160А СД,    Насос К100-65-200А СД,  Насос К100-65-250А СД,  Насос К150-125-250А СД,  Насос К150-125-315А СД,  Насос К200-150-315А СД,  Насос К200-150-400А СД

Купить консольный насос можно в Челябинске. Документы и насосы можно забрать на Автодорожной, 13: офис и склад расположены на расстоянии 20м.

Закажите отправку груза через ТК по России и СНГ – до транспортной довезём бесплатно!

Пожалуйста, уточняйте цену у консультанта он-лайн или по тел. +7-351-247-65-68 и +7-351-793-77-88. Продукция в наличии. Звоните!

www.ugm74.com

Насос К 80-50-200 от производителя. Лучшая цена|shelf-1.ru

Продукция

Контакты

г.Москва ул. Рязанский проспект д 22 к.2

Телефон: (495) 661-87-18,  Моб. (977) 807-78-44



Насос К80-50-200 .



        Насос консольный  типа К 80 (насос К 80-50-200 ) представляет собой  горизонтальный одноступенчатый,  центробежный насос, с горизонтальным подводом жидкости по оси и отводом вертикально вверх.

  Консольные насосы К 80-50-200 нашли применение для перекачивания в стационарных условиях воды (за исключением  морской), а также различных невзрывоопасных жидкостей, сходных с водой по  плотности, физико-химическим свойства, с водородным показателем рН от 6 до 9 , и содержащих твердые включения размером до 0,2 мм, объемная концентрация которых не превышает 0,1%.
Насос консольный, является самым распространенным насосом в системе водоснабжения.
В даннам электронасосном агрегате применяются Электродвигатели асинхронные общепромышленного исполнения типа АИР, АИ, АМ.
  Насосы перекачивают воду температурой от 0 до 85°С.
Материал проточной части насосов К 80-50-200  – чугун.

Уплотнение вала насоса – сальниковое ( в обозначении буква “С”).
Под заказ возможна комплектация насосов К 80- 50-200 торцевым уплотнением(в обозначении “-5”.
Климатическое исполнение -“У” (для районов с умеренным климатом).
Привод насоса К 80 осуществляют асинхронные электродвигатели через упругую  муфту.

Для крепления на фундаменте на корпусе насоса предусмотрены лапы. Корпус подшипников крепится к корпусу насоса и имеет вспомогательную опору со стороны муфты.
В нижней части насоса смонтирована пробка, используемая для слива жидкости.
Ротор вращается в подшипниковых опорах.
Ротор насоса вращается по часовой стрелке (если смотреть со стороны электродвигателя).
Направление вращения ротора обозначено стрелкой на кожухе или на корпусе насоса.
Насосы К 80-50-200  предназначены для стационарного применения.


Насос К 80 50 200:
К – тип насоса, консольный;
80 – диаметр входного патрубка, мм;
50 – диаметр выходного патрубка, мм;
200 – номинальный диаметр колеса, мм.

Технические параметры насоса К 80-50-200:
подача – 50 м3/час;
напор – 50 м в. ст.;
Кавитационный запас – 3,5 м;
давление на входе – не более 3,5 кг/ см2  при использовании сальниковой набивки;
КПД – 65%;
масса насоса – 95 кг, насосного агрегата – 229 кг.
Электродвигатели в агрегате мощностью 15 кВт, тип двигателя 5АИ 160С2у3, АИР160С2УЗ.

Насос К80-50-200а с обточкой колеса:
подача – 45 м3/час, напор – 40 м в. ст.
Масса насоса -96 кг, агрегата – 189 кг. КПД – 61%. КЗ – 3,5 м. Двигатель 11 кВт, тип 7АИ132М2У, АИР132М2УЗ.
Насос К 80-50-200 предназначен для замены морально устаревших насосов 3К-6; К45/55 по параметрам. Присоединительные габаритные размеры насоса отличаются.



Характеристики насоса К80-50-200, К80-50-250 в комплектации э/дв. на 3000 об/мин.




Тип насосаПодача,
м3/час
Напор,
м.в.с.
КПД насоса , %Треб.Мощн.
насоса, кВт
Эл/дв., кВтТИП
Электродвигателя
Кавитац.
запас, м
 Насос К 80-50-20030,252557,8715АИР160S23,5
5050599,87
60,5467110,8
Насос К 80-50-200а46,743,8698,1411АИР132М22,5
Насос К 80-50-200б4037,66,527,5АИР 112М2
Насос К 80-50-200в4031,85,05
Насос К80-50-25030,183,85213,222АИР180S22,5
5080637,3
60,274,86419,23
Насос К80-50-250а46,870,16314,1818,5АИР160М22,5
Насос К80-50-250б436011,2315АИР160S2





Характеристики насоса К80-50-200, К80-50-250 в комплектации э/дв. на 1500 об/мин.




Тип насосаПодача,
м3/час
Напор,
м.в.с.
КПД, %Треб.мощн.
насоса, кВт
Эл-дв., кВтТИП
Электродвигателя
Кавитац.
запас, м
К 80-50-200 /42512,5651,302,2АИР 90 L42,5
К 80-50-200а /423,211,11,011,5АИР80В4
К 80-50-200б /421,69,6640,811,1АИР80А43
К 80-50-250 /42520602,263АИР 100 S42,5
К 80-50-250а /423,517,41,762,2АИР90L4
К 80-50-250б /421,614,81,43

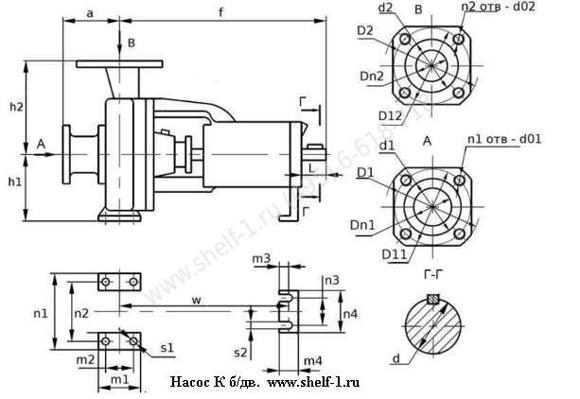

       Габаритный чертеж насоса к 80-50-200 без электродвигателя.



ТИП насосаГабаритные и присоединительные размеры
afh2h3m1m2m3m4n1n2n3n4ws1s2dL
К80-50-2001003851321601007019602401901101452854отв-14,52отв-14,52450
К80-50-200а160180265212
К80-50-200б200
К80-50-2501255001802251259525653202503703280
К80-50-250а225280345280

Входной Фланец Напорный Фланец (выход)
Dn1D1D11d1n1-d01Dn2D2D12d2n2-d02
802001601338-17,5501651251024-17,5

Габаритный чертеж насоса к 80-50-200 с электродвигателем.


Марка насосного агрегата
AA1dHh2Lll1
насос К 80 50 200600380202302001013100195
насос К 80 50 200а53038020230200913100205
Насос К 80 50 250940550202602251175125185

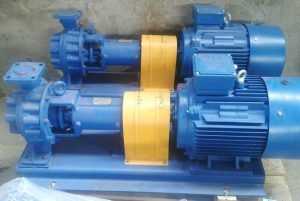

Насос консольный к 80-50-200, Вы можете приобрести как с двигателем так и без него.Также под заказ возможно заказа ть запасные части к насоcу К 80-50-200, такие как рабочее колесо к насосу К80-50-200, вал к насосу К80-50-200.Купить насос К80-50-200 Вы можете позвонив нам по телефону (495) 6-618-718  или отправив заявку по электронной почте  [email protected]


Производство насосов К 80-50-200: Россия.    ЗАО фирма “Шельф -1”


Другие насосы этого раздела:  К 50-32-125  /  К 65-50-160  /  К 80-65-160  /  К 80-50-200 /  К100-80-160  /  К 100-65-200  /  К 100-65-250  /  К150-125-250  / К 150-125-315  /  К 200-150-250  / К 200-150-315  /



Доставка по Москве ,Самовывоз

  • В пределах МКАД 600-1000р.
  • Срок доставки: Доставка осуществляется в течении 1-2 рабочих дней с момента подтверждения заказа или поступления денег на р/с
  • Время доставки: с 8 до 17-30  будние дни. В выходные дни по договоренности.
  • При получении товара, оплаченного по безналичному расчету, обязательно наличие  доверенности или печати .
  • Возможен Самовывоз Производство-Склад находится   п.Родники ул Чехова д.4

Доставка по России

Оплата

  • Наличный расчет при самовывозе или курьерской доставке.
  • На карту Сбербанка.
  • Безналичный расчет. По электронной почте или телефону (495) 6-618-718 , Вы можете заказать счет.  Для выставления счета вам необходимо прислать реквизиты вашей организации или ФИО(частного лица)  на  [email protected].

Вернуться в раздел консольные насосы.


Вернутся в на главную страницу.

shelf-1.ru

Насос К 80-50-200. Технические характеристики. Цена. Паспорт

Звоните специалистам «СЛЭМЗ», чтобы подобрать, узнать цену и наличие, заказать насос К80-50-200 или аналог, купить запчасти или осуществить ремонт.

Технические характеристики

Насос К 80-50-200 – промышленный, центробежный, консольного типа. Перекачивает чистую техническую воду с температурой до 85 °С. Материал корпуса и крыльчатки – чугун СЧ20, вал – сталь. Подача — 50 м³/ч, напор – 50 м. Комплектуется электродвигателем 11-15 кВт/3000 об. мин. Применяется в системах промышленного, коммунального водоснабжения и сельском хозяйстве. Устаревшая маркировка – насос 3К-6. Таблица технических характеристик.

Марка насосаQ, м³/чН, мР, кВтN, об/минР насоса, кВтКПД, %Кавит. запас, мУтечка, л/чРабочее колесо
Ø, ммВращениеN лопаток
К80-50-200505015300010,565≤3,5≤ 2200Правое6
К80-50-200а454011

Параметры перекачиваемой воды

Таблица с диапазоном температуры воды, перекачиваемой насосом К80-50-200, вязкости, кислотности, процентным содержанием и размером твердых включений.

Примеси по массе, %Размер частиц, ммрНt max, ⁰СПлотность, кг/м 3Вязкость, сСт
10.26-9851000<36

Габаритные размеры из паспорта насоса

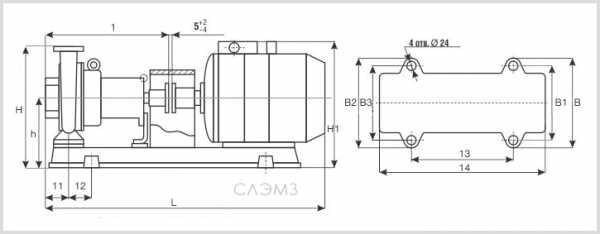

Габаритный чертеж и таблица присоединительных размеров из паспорта насоса К 80-50-200. Диаметр рабочего колеса, и вес электронасоса и насосного агрегата на раме.

Размеры патрубков

Чертеж всасывающего и напорного патрубков одноступенчатого насоса К 80-50-200 из техпаспорта для подготовки ответных фланцев и монтажа трубопровода.

Графические характеристики

График показывет взаимную зависимость производительности и давления консольного насоса К 80-50-200 и К 80-50-200А с подрезкой. Рабочий интервал и рабочую точку при использовании электродвигателей различной мощности.

konsolnik.com.ua

Насос К80-50-200-5

Насос К80-50-200-5

Консольные насосы К80-50-200-5 (с торцовым уплотнением вала) относятся к группе центробежных горизонтальных одноступенчатых насосных агрегатов с опорой на корпусе насоса и смонтированных на единой несущей раме или плите. Приводящее рабочее движение от электродвигателя к насосу осуществляется через упругую муфту. Консольные насосы широко применяются на насосных станциях городского, промышленного и сельского водоснабжения в качестве механизмов для осушения, ирригации и орошения земельных угодий, для перекачивания чистой воды (питьевой и технической) температурой до 140°С и невзрывоопасных жидкостей, сходных с водой по плотности, вязкости (до 36 сСт) и химической активности (pН от 6 до 9). Предел твердых включений составляет 0,2 мм, концентрация – не более 0,1 % от общего объема перекачиваемой жидкости. Жидкость не должна содержать волокнистых материалов, золы, шлака, песка и других примесей. Применяемые в насосах электродвигатели – напряжением 380 В, частотой тока 50 Гц, род тока – переменный.

Материалы деталей и варианты исполнений
Корпус, крышка, втулка, рабочее колесо, проточная часть – серый чугун СЧ20
Вал – сталь 35-ЗГП
Уплотнение вала – одинарное торцовое

Температура перекачиваемых сред : 0°С….+140°С

Наибольшее допускаемое давление на входе в насос :  0,8 МПа (8,0 кгс/см2)


Технические характеристики

Марка насосаПодача,
м3
Напор,
м
Кавитац.
запас,
м,
не более
Мощность
электродвигателя,
кВт
Частота
вращения,
об./мин.
Диаметр
всасывающего
патрубка,
мм
Диаметр
напорного
патрубка,
мм
Диаметр
рабочего
колеса,
мм
Масса
насоса,
кг
Масса
агрегата,
кг
К80-50-200-550503,5153000805020056235


Чертеж, габаритные и присоединительные размеры


Заказать насосы

armavent.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
