Технические характеристики НШ-32

Наиболее востребованными, распространенными моделями тракторной техники, активно используемой в сельском хозяйстве, представляются модели МТЗ-80, 82. Даже в базовой комплектации они оснащены специальным насосным оборудованием высокого давления модели НШ-32. Технические характеристики НШ 32 делают его невероятно эффективным, надежным решением.

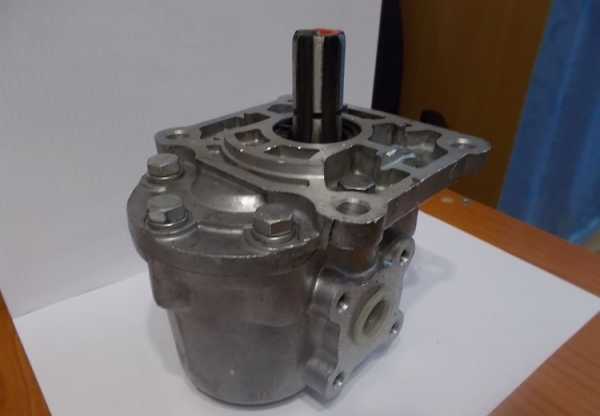

Насосы НШ-32

Изучая наиболее характерные особенности, которыми обладает насос НШ 32, необходимо прежде всего упомянуть, что он относится к шестереночной разновидности, является одним из предметов гидравлического оснащения. Изделие чаще всего применяется в конструкциях различной сельскохозяйственной и тракторной техники, преимущественно в старых её образцах.

При этом несмотря на давний год выпуска подобные приспособления по-прежнему пользуются стабильно высоким спросом, что обусловлено их превосходными эксплуатационными характеристиками. Отчасти этому способствует цена насоса НШ 32, которая значительно ниже, чем у большинства отечественных и зарубежных аналогов.

Устройство используется для работы с навесным оборудованием исключительно в вертикальной плоскости, что необходимо учитывать при использовании модели. Насос повсеместно используется в:

  • бульдозерах;
  • отвалах;
  • грейдерах;
  • ковшевых навесах;
  • привод стрел/захватов.

Шестеренчатый насос

Для осуществления работ в горизонтальном положении используется другая модель — НШ 10. Модификация НШ 32 относится к шестереночному типу, что обусловлено её конструкцией. Принцип работы предполагает, что за счет правильного расположения шестеренок, удается добиться эффективной циркуляции масла в системе.

Устройство не только отличается низкой стоимостью, но и доступными расценками на запчасти, например, фланец НШ 32. Это позволяет значительно сократить затраты на обслуживание и при необходимости выполнять ремонт нужного узла самостоятельно. С этой целью также крайне удобно использовать специальный ремкомплект, включающий все необходимое для устранения самых распространенных неисправностей.

Варианты исполнения

Прежде чем более подробно ознакомиться с рабочими параметрами подобного устройства, необходимо изучить варианты его исполнения. Поскольку завод-изготовитель данной продукции выпускает множество наименований аналогичных устройств с различными техническими характеристиками, возникла необходимость их маркировки.

Устройства данной модели выпускаются сразу 2 видов — левый и правый, в зависимости от направления вращения шестереночного механизма. Узнать более подробную информацию о конкретном приборе с помощью маркировки можно по следующей схеме:

  • НШ — насос шестереночный;
  • последующие цифры — рабочий объем изделия;
  • буква — серия устройств;
  • следующая цифра — исполнение по давлению;
  • далее следует буква Л для устройств с левым направлением вращения. Для правых аналогов буквенное обозначение не используется;
  • последняя буква отражает климатическое исполнение — пустое поле означает умеренный климат, а буква Т тропический.

Маркировка дает пользователю исчерпывающее понятие о рассматриваемом приборе, его типе, а также эксплуатационных характеристиках, что делает её крайне важной.

Технические характеристики

Планируя ознакомиться с внутренним устройством данной модели, необходимо изучить его ключевые технические характеристики, которые во многом определяют популярность этого прибора среди потребителей.

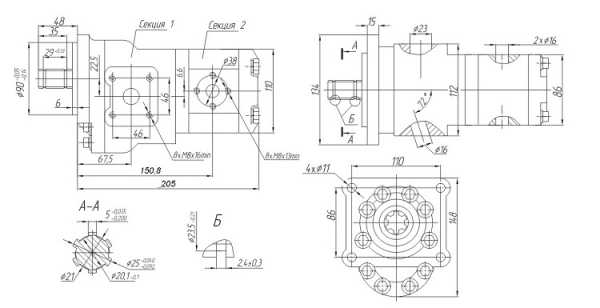

Схема НШ-32

К числу наиболее значимых показателей следует отнести:

  • рабочий объем — 32 куб.см;
  • номинальная частота вращения — 40;
  • интенсивность подачи — 68,6л;
  • давление на выходе — 16-20МПа, в зависимости от конкретной модификации;
  • коэффициент подачи — 0,94;
  • КПД — 0,83;
  • масса изделия — 3,52-6,4кг;
  • мощность — 26,6-33,2 кВт.

Устройства способны успешно конкурировать со многими современными аналогами, поскольку при умеренных рабочих показателях они обладают малой стоимостью, что делает их крайне привлекательными для потребителей.

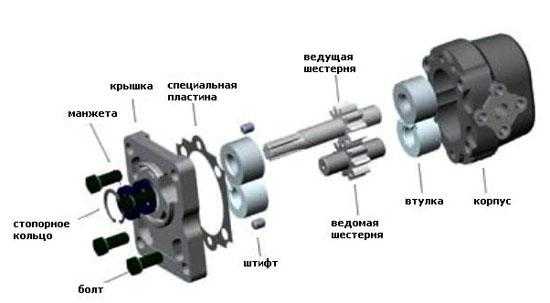

Устройство насоса НШ-32

Конструкция приборов этой серии практически идентична и предусматривает наличие нескольких ключевых элементов. Главным из них представляется шестереночный механизм, за счет которого и осуществляется перекачка жидкости в системе. Упоминания заслуживают и другие важные узлы:

  • корпус, изготовленный из высокопрочного сплава;
  • прокладка, опорное, уплотнительное и стопорное кольца;
  • вал привода, втулки;
  • поджимная, подшипниковая обойма и прочие элементы.

Необходимо помнить о соблюдении правил эксплуатации, поскольку, в противном случае, многие элементы могут быстро прийти в негодность. Например, учитывая размер сальника, необходимо использовать только качественное масло установленной категории, а также исключить возможность появления загрязнений в гидросистеме.

Схема подключения НШ-32

Чтобы обеспечить корректную работу устройства и его длительный срок службы, рекомендуется при установке агрегата руководствоваться инструкцией, поставляемой вместе с изделием. Схема подключения позволит не допустить ошибок, способных повредить гидравлический насос и позволит избежать дополнительных затрат.

Заключение

Шестереночный насос НШ-32 представляется популярной моделью отечественного производства, которая благодаря простой и надежной конструкции способна длительное время работать без необходимости выполнения ремонтных работ. Низкая цена и простота монтажа делают изделие оптимальным решением.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Facebook

Twitter

Вконтакте

Google+

traktoramira.ru

цена, описание. “ООО “Компания СМС””

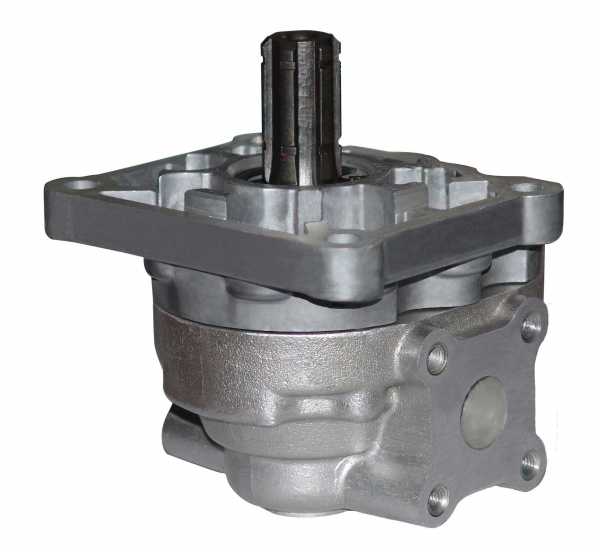

Насос шестеренный НШ 32У-3 правого и левого вращения (шестишлицевой вал)

Данный насос широко применяется в гидросистемах тракторов, автопогрузчиков, комбайнов, грузовых автомобилей, гидросистемах рулевого управления колесных тракторов класса 3 тс.



Модель насоса выпускается с 6-и шлицевыми валами. Направления вращения вала – левое или правое.

При подборе мощности моторов для насоса НШ-32 необходимо учитывать номинальную частоту вращения двигателя, а также необходимое давление в гидросистеме.

Обратите внимание! Направление вращения ведущего вала шестеренчатого насоса НШ-32 должно совпадать с направлением вращения привода.
Направление вращения определяется со стороны ведущего вала: правое – по часовой стрелке, левое-против часовой стрелки.
Конструкция привода должна исключать передачу радиальных и осевых усилий на ведущий вал насоса, а также обеспечивать возможность его радиальных перемещений до 0,3 мм. Крепление насоса к корпусу привода осуществляется с помощью четырёх болтов или шпилек М8.

В качестве рабочей жидкости гидронасоса НШ 32У-З необходимо применять моторные масла М-82, М-8Г, по ГОСТ 8581-78; М-8В,, М-8Г, по ГОСТ 10541-78; гидравлические масла МГЕ-46В по ТУ 38.001347-83; МГТ по ТУ 38.1011103-87; индустриальные масла И-ЗОА, И-40А, И-50А по ГОСТ 20799-88.

Рекомендуемый объём гидробака находиться в пределах от 30% до 200% подачи насоса в минуту (от 20 до 130 литров при работе на номинальной скорости вращения насоса 2400 оборотов в минуту), в зависимости от режима работы машины (лёгкий или тяжёлый), но в два раза превышать заполняемьй объём рабочих полостей гидравлической системы и обеспечивать необходимый терморежим. Внутри гидравлического бака, между всасывающим и сливным отверстиями, должна быть предусмотрена перегородка высотой 2/3 уровня. Отверстие всасывающей гидролинии (к шестеренному насосу) необходимо располагать у дна гидробака на расстоянии не менее шести радиусов трубы от боковой стенки бака и не менее четырех радиусов от дна бака. Отверстие сливной магистрали должно быть расположено ниже минимально допустимого уровня жидкости в гидробаке. Бак необходимо оборудовать уровнемером и сапуном для очистки поступающего воздуха. Уровень гидромасла должен быть выше входного отверстия насоса на 150 мм, не менее. Рекомендуется использовать гидробак закрытого типа с избыточным давлением до 0,02 МПа (0,2 бар).

gidro21.ru

принцип работы и сравнение разных моделей

Шестеренчатый насос (НШ) – это объемный гидравлический механизм, трансформирующий механическую энергию привода и передающий ее к исполнительным элементам путем перекачивания жидкости, сопровождающегося увеличением ее давления.

В тракторной технике торговой марки BELARUS шестеренчатые насосные устройства используются для подачи рабочей жидкости в гидравлическую систему под давлением, обеспечивающим работу ее элементов.

В качестве рабочей жидкости раздельно-агрегатной замкнутой гидросистемы тракторов BELARUS применяется минеральное масло, которое подается под давлением к гидравлическим цилиндрам, перемещающим навесное оборудование, а также приводит в действие рабочие органы агрегированных с базовой машиной устройств.

Функции и месторасположения шестеренного насоса

Являющееся основным элементов гидросистемы трактора шестеренчатое насосное устройство устанавливается на корпусе гидроагрегатов между емкостью для хранения рабочей жидкости и распределителем, регулирующим подачу масла к гидроцилиндрам и выходам гидросистемы.

Насос закрепляется с использованием предохраненных от самостоятельного отвинчивания крепежных элементов и соединяется с трубопроводами всасывающей и напорной магистралей системы с применением фланцевых соединений с уплотнителями.

Создаваемое насосом давление обеспечивает работу гидравлических приводов базовой машины, работающих в трех основных режимах:

  1. Перемещение поршня гидроцилиндра под давлением масла в двух противоположных направлениях.
  2. Его фиксация при заблокированном выходе масла из цилиндра.
  3. Свободное движение поршня при соединении обеих емкостей цилиндра с магистральным трубопроводом системы.

Подаваемая через выходы гидросистемы рабочая жидкость выполняет аналогичные функции при работе гидроцилиндров навесного оборудования, а также приводит в действие рабочие органы агрегированных с трактором устройств, использующие другие принципы работы, в частности, преобразование давления жидкости в различные типы механического движения.

Конструкция шестеренчатого насоса

Основу конструкции шестеренчатых насосных устройств составляют:

  • Выполненный из металла герметичный корпус;
  • Две внешне–зацепленные и плотно соединенные между собой шестерни, размещенные в корпусе на минимальном расстоянии венцов от его поверхности. Одно из шестеренчатых колес является ведущим и соединяется с валом приводного устройства.
  • Служащие опорами для цапф шестерен, расположенные в зоне забора жидкости подшипники и установленная в зоне повышенного давления поджимная обойма, обеспечивающие плотный контакт с корпусом боковых поверхностей обеих шестеренчатых колес;
  • Передняя крышка с отверстием для приводного вала, запрессованным снаружи уплотнительной манжетой;
  • Задняя крышка;
  • Фиксирующие детали насоса крепежные элементы и обеспечивающие герметичность устройства уплотнители;
  • Отверстия для всасывания и выпуска нагнетаемого масла.

Шестеренчатые насосные механизмы в зависимости от направления вращения шестерен разделяются на правые, вращающиеся при взгляде со стороны привода по часовой стрелке и левые, крутящиеся в противоположную сторону.

Более мощные устройства имеют округлую форму и применяются при агрегировании тракторов с навесным оборудованием, приводимым в действие высоким давлением рабочей жидкости – подъемные агрегаты, экскаваторные и бульдозерные комплексы.

Принцип действия НШ

Во время работы двигателя соединенный с валом отбора мощности трактора шлицевым соединением вал насоса передает вращательное движение ведущей шестерне, которая заставляет вращаться внешне–сцепленное с ней ведомое шестеренчатое колесо.

Как выбрать шестеренный насос

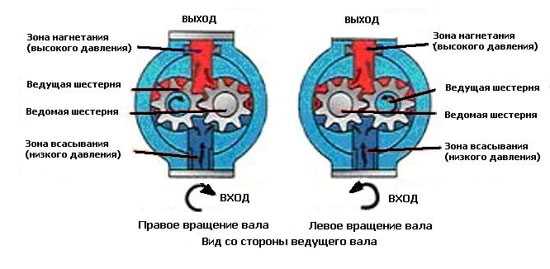

Вращаясь в противоположных направлениях, шестерни перемещают рабочую жидкость из зоны ее поступления вдоль цилиндрической поверхности корпуса в зону повышенного давления, а затем в трубопроводную магистраль, соединяющую насос с другими элементами гидросистемы.

В результате перемещения жидкости во всасывающей области насоса создается разрежение, которое заполняется маслом из бака для его хранения.

Перемещение масла в обратном направлении блокируется плотным сцеплением зубьев шестерен, минимальным зазором между их венцами и корпусом устройства, а также поджатой к боковой поверхности шестерен давлением масла прижимной обоймой.

Эксплуатационно-технические характеристики шестеренчатых насосных устройств

Основными технико-эксплуатационными параметрами насосных устройств шестеренчатого типа являются:

  • Зависящий от геометрических размеров шестеренчатых колес рабочий объем;
  • Направление вращательного движения вала – левое или правое;
  • Давление рабочей жидкости на выходе устройства;
  • Измеряемая в оборотах в единицу времени скорость вращения вала;
  • Давление поступающего в насос масла;
  • Скорость перекачки рабочей жидкости;
  • Коэффициент полезного действия;
  • Мощность устройства;
  • Масса и габариты механизма.

Основные неисправности шестеренных насосов и их устранение

Неисправность, ее признаки и проявленияВозможная причинаВариант устранения
Низкое давление на выходе насоса.1.Недостаточный объем рабочей жидкости в емкости для ее хранения.
2.Нарушение герметичности уплотнительных элементов ведущего ротора.
1.Пополнить емкость для хранения рабочей жидкости маслом.
2.Сменить манжетные уплотнители рабочего ротора.
Выходящая через горловину емкости для хранения рабочей жидкости пена.Поступление воздуха в систему через уплотнитель ведущего ротора или уплотнительные элементы соединения трубопровода всасывающей магистрали.Проверить надежность креплений уплотнительных элементов и при необходимости сменить манжетный уплотнитель ротора или уплотнительное кольцо трубопроводной магистрали.
Выделение масла в месте соединения крышки и корпуса насоса.Ослабление фиксирующих крышку крепежных элементов.Подтянуть соединяющие крышку с корпусом болты.
Повышение температуры емкости для хранения рабочей жидкости и насоса.Протекание масла через щели, заклинивание золотника или перепускного клапана распределительного устройства.Проверить герметичность трубопроводов и распределителя, устранить неисправности золотника и клапана или сменить их.
Повышенный уровень шума во время работы устройства.Недостаточный уровень масла в емкости для его хранения, вызванный возможным нарушением герметичности элементов гидросистемы.Проверить герметичность узлов и трубопроводных сетей гидросистемы и долить масло в емкость для его хранения.

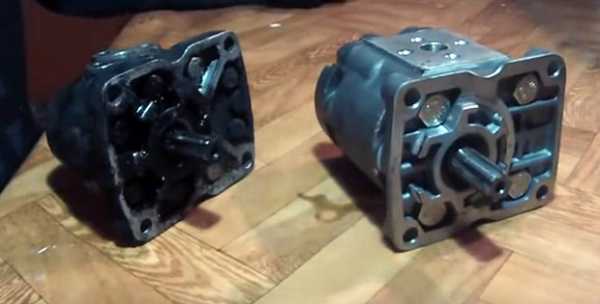

Как изменить направление вращения НШ

Эксплуатационно-технические характеристики моделей шестеренчатых насосов

Устанавливаемые в гидравлические системы тракторов модели шестеренчатых насосов, выпускаемые различными производителями, обладают одинаковой конструкцией и используются при совпадении технико-эксплуатационных характеристик как взаимозаменяемые механизмы.

В модельный ряд насосных агрегатов шестеренчатого типа, используемых в тракторной технике входят насосы НШ6, НШ10, НШ32, НШ50 и НШ100.

Отличающиеся рабочим объемом, варьирующимся в диапазоне от 6 до 100 кубических сантиметров, насосные шестеренчатые устройства имеют одинаковый диапазон давления всасываемой рабочей жидкости (от 0,018 до 0,15 МПа) и аналогичные характеристики масла, подаваемого в гидравлическую систему – от 16 и 20 МПа.

Модели с большей емкостью отличаются большей производительностью, значение которой в зависимости от модели насоса составляет от 16,3 до 173,4 литра в минуту, а также необходимой для работы устройства мощностью, составляющей для разных модификаций оборудования от 6,8 кВт до 80,1 кВт.

Все виды шестеренчатых насосов рассчитаны на эксплуатацию в температурно-климатическом коридоре от -50 до +60 градусов и производятся в модификациях с вращающимися по часовой стрелке и против нее ведущими роторами.

Информация об основных технико-эксплуатационных характеристиках насосных устройств шестеренчатого типа, устанавливаемых на тракторную технику, приведена в таблице.

Эксплуатационно-технические параметры насосов шестеренчатого типа, устанавливаемых на тракторную технику

Эксплуатационно-технические параметрыМодельный индекс
НШ6НШ10НШ32НШ50НШ100
Рабочий объем, куб. см.6,3103250100
Направление вращательного движения ведущего ротора (левое или правое)Левое и правое
Давление рабочей жидкости на выходе устройства, МПа1616/2016/2016/2016/20
Скорость вращения ведущего ротора, обороты в минуту24002400/3200240024001920
Скорость перекачки рабочей жидкости, литры в минуту16,32168,668,6173,4
Потребляемая устройством мощность, кВт6,826,6/33,251,9/61,564,1/80,1
Диапазон давления поступающего в насос масла, МПа0,018-0,15
Масса устройства, кг1,453,07,08,017,0
Температурный коридор эксплуатации насоса, градусы ЦельсияОт -50 до +60

Маркировка насосов шестеренчатого типа

Маркировочные обозначения на корпуса шестеренчатых насосов наносятся с соблюдением требований стандарта 19027-89, в соответствии с которым насосные устройства, предназначенные для работы в гидросистемах машин, обозначаются буквенно-цифровым рядом, в состав которого входят следующие один за другим символы:

  • НШ — обозначающие вид устройства буквы – насос шестеренчатый;
  • Цифры, указывающие на рабочий объем насоса в кубических сантиметрах;
  • Буква, условно обозначающая предприятие, которое изготовило насос;
  • Значение номинального давления масла, подаваемого насосом в гидросистему, обозначаемое буквой З, если составляет 16 МПа
  • Буква Л, обозначающая насос с вращающимся против часовой стрелки при взгляде со стороны привода ротором. Правое направление вращения не обозначается.

Так, надпись на корпусе НШ32У-3 Л означает, что насос относится к устройствам шестеренчатого типа, используемым в машиностроительных гидравлических системах, имеет рабочий объем 32 кубических сантиметра, изготовлен обозначенным буквой У производителем, имеет номинальное значение давления подаваемой в систему жидкости 16 МПа и оснащен вращающимся против часовой стрелки ведущим ротором.

traktoramtz.com

Шестеренные насосы НШ серии MASTER

Насосы  НШ6М-3, НШ10М-3, НШ14М-3, НШ16М-3, НШ25М-3, НШ32М-3, НШ40М-3, НШ50М-3, НШ100М-3

Рабочий объем – 6, 10, 14, 16, 20, 25, 40, 32, 50, 100 см3.
Номинальное давление на выходе – 16-20 МПа.
Номинальная частота вращения – 2400 об/мин.

Шестеренные насосы НШ серии MASTER созданы на базе насосов НШ32М-4, НШ50М-4, хорошо зарекомендовавших себя у потребителей. Главным отличием насосов данной конструкции является высокий ресурс, составляющий 2 000 000 циклов, что в 2 раза больше ресурса обычных “плоских” насосов. Насосы НШ серии MASTER предназначены для использования на сельскохозяйственной, строительной, дорожной, лесной, коммунальной и другой технике. По габаритным и установочным размерам насосы серии MASTER полностью взаимозаменяемы со всеми “плоскими” насосами.

Насосы НШ серии MASTER МЧ 4-го исполнения по давлению  – насосы европейского уровня для гидросистем с давлением до 25 МПа, в их конструкции заложены передовые концепции мирового насосостроения – корпус из высокопрочного чугуна, металлофторопластовые подшипники.

НШ6М-3
НШ10М-3
НШ14М-3
НШ16М-3

НШ25М-3
НШ32М-3
НШ40М-3
НШ50М-3

Новинка! Насос шестеренный “MASTER plus” с двумя компенсаторами

НШ100М-3 – шестеренные насосы НШ 3-го исполнения по давлению.

НШ32МЧ-4
НШ50МЧ-4

НШ20М-4
НШ25М-4
НШ32М-4
НШ40М-4
НШ50М-4

www.hydrosila.com

Насос НШ-32У-3 (НШ-32У-3-Л) Мосгидропривод

Аналог серии “У”
Левое вращение вала
Тракторы: ДТ-75 и мод.(с 1990 г.), Т170М. Т-130, Т-170, Т-150К всех мод. Комбайны: НИВА, Сибиряк, Кедр, Енисей-1200, КСК–4–1, УКМ–2, АПМ–5. Автосамосвалы: ЗИЛ, ЗИЛ-ММЗ, ГАЗ-САЗ-3507, ГАЗ-САЗ-25041, ГАЗ-САЗ-25042, ФАЗ всех модификаций, КАЗ-4540, КАМАЗ. Бульдозеры: Б10.02. Погрузчики: Т-156

Правое вращение вала
Тракторы: МТЗ-50/52/50Л, МТЗ-1005/1025, МТЗ-1221, МТЗ-1522. Погрузчики: ПЭ-Ф-1А, ПЭ-08Б. С/х машины: КС-6Б, КСКУ-6, КСГ-3, 2А, МПУ-1А, ЛКП-1, КСТ-3А. Автопогрузчики: 4045М, 4018. Автогрейдеры: ДЗ-98. Автомобили: МАЗ всех мод-й. Экскаваторы: ЭО4225А, ЭО2507, ЭТР224. Коммунальные машины: КТМ-1. Автосамосвалы: УРАЛ 5557


Особенности конструкции

В насосах серии С объеденены функции втулок и корпусных деталей. Применение современного, высокоточного оборудования позволило выполнять расточки под запрессовку металлофторопластовых подшипников непосредственно в корпусе и крышке. Это позволило значительно увеличить ресурс, а также уменьшить габариты насоса и вес при тех же рабочих характеристиках.

Технические характеристики


Наименование параметра   НШ32С НШ40С НШ50С
Рабочий объем см3 32 40 50
Размер А мм 150 152 163
Размер B мм 67,5 67,5 75
Номинальная частота вращения с-1 40 40 40
Давление на выходе МПа 16 16 16
Давление номинальное МПа 16 16 16
Давление максимальное МПа 21 21 21

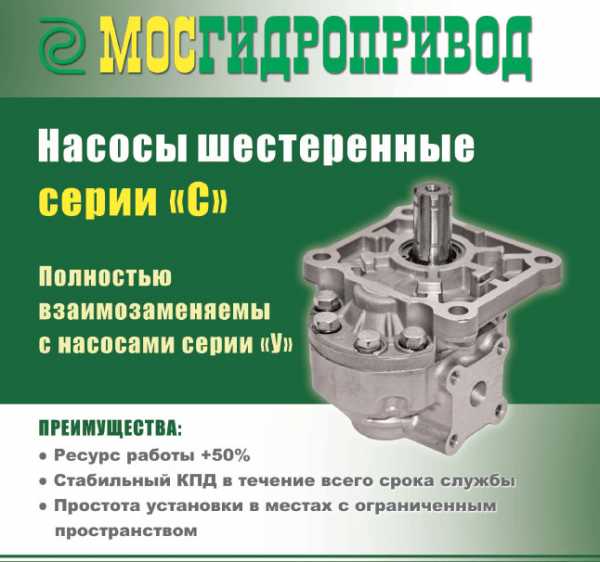

Насосы шестеренные серии “С” – производства Россия

Новинка ассортимента выпускаемой продукции. Насосы полностью взаимозаменяемы с насосами серии “У”. Насосы уже в продаже.

vostok-agro.info

Насосы НШ 10 (Насосы шестеренные НШ 10) — ГК “ОРИОН”

Пример:
НШ 10 У - 3 Л Т
1 2 3 4 5 6

Расшифровка:
Пример Описание Возможные значения
1 НШ Насос шестеренный
2 10 Рабочий объем насоса От 4 см3 до 250 см3
3 У Конструктивное исполнение Серия ”У” – стандарт
Серия”A” – ANTEY
Серия “М” – MASTER
Серия “Г”
4 3 Исполнение насоса по давлению 3 – номинальное давление 16 Мпа(160 кгс/см2), максимальное 21 Мпа(210 кгс/см2)
4 – номинальное давление 20 Мпа(200 кгс/см2), максимальное 25 Мпа(250 кгс/см2)
5 Л Направление вращения вала (смотреть со стороны вала) Л – левое вращение (против часовой стрелки)
Если обозначение направления вращения вала отсутствует, тогда насос правого вращения (по часовой стрелке)
6 Т Климатическое исполнение Т – тропический климат
У – умеренный климат (допускается не указывать)
Наименование параметра НШ 10Г-3 НШ 10У-3 НШ 10М-3
Рабочий объем, см3 10 10 10
Давление на выходе номинальное, МПа 16 16 16
Давление на выходе максимальное, МПа 21 21 21
Номинальная подача, л/мин 21,0 21,0 22,0
Номинальная частота вращения, об/с 40 40 40
Номинальная мощность, кВт 8,6 8,6 8,6
Масса, кг 2,7 2,0 1,5

Наши сотрудники помогут подобрать Насосы шестеренные НШ 10 согласно Вашим требованиям и предпочтениям.

Свяжитесь с нами для дальнейшего обсуждения технического задания любым удобным способом:
  • позвоните по номеру телефона 8 (3412) 65‑57‑30 или 8 (3412) 65‑58‑30
  • отправьте заявку по электронной почте [email protected]
  • по факсу: 8 (3412) 65‑53‑40
  • воспользуйтесь кнопкой “ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ”, заполните необходимые поля и мы Вам перезвоним.

orion-18.ru

Насос шестеренный (НШ) – Конструирование и Монтаж

В данной теме выкладываем информацию о НШ – шестеренных насосах. Что это такое, для чего нужно и как работает.



Общее о насосах шестеренных

Насосы шестерённые являются одними из важнейших компонентов гидравлических систем машин. Они предназначены для нагнетания рабочей жидкости в гидравлических системах тракторов, комбайнов, грузовых автомобилей, дорожно-строительной, коммунальной и другой мобильной технике. Могут быть использованы в различных стационарных гидрофицированных установках с приводом от электродвигателя.

Наше предприятие предлагает насосы шестерённые, объёмом от 10 до 250 см.куб., конструктивного исполнения «У» (плоские) и «А» (круглые).

Насосы изготавливаются с правым или левым направлением вращения ведущего вала и взаимозаменяемы с насосами аналогичных типоразмеров других производителей. Если насос имеет левое вращение, в маркировке ставится буква «Л».

Гарантийный срок эксплуатации 12 месяцев. При этом наработка не должна превышать 4 000 моточасов на сельскохозяйственных тракторах, 3 000 моточасов на промышленных тракторах и 1 000 моточасов на других машинах (при периодической работе насосов).



Технические характеристики

Наиболее популярные насосы – НШ-32 и НШ-50. Приведены их характеристики. Технические характеристики и чертежи этих и других НШ можно посмотреть на сайте: http://parampump.narod.ru/index.htm



Наименование параметра

ШЕСТЕРЕННЫЕ НАСОСЫ НШ-32, нормы для типоразмера

НАСОС НШ32У-2

НАСОС   НШ32УК-3

НАСОС  НШ32А-3

НАСОС  НШ32М-3

НАСОС  НШ32М-4

Рабочий объем, см?

32

32

32

32

32

Номинальная частота вращения, с??

32

40

40

40

40

Номинальная подача, л/мин

53,7

68,6

68,6

68,6

68,6

Давление на выходе, МПа

номинальное

максимальное



14

17,5



16

21



16

21



16

21



20

25

Коэффициент подачи, не менее

0,92

0,94

0,94

0,94

0,94

Коэффициент полезного действия, не менее

0,82

0,83

0,83

0,83

0,83

Номинальная мощность, кВт, не более

18,8

26,6

26,6

26,6

33,2

Масса, кг

5,1

5,0

6,4

4,0

4,,0



Наименование параметра

ШЕСТЕРЕННЫЕ НАСОСЫ НШ-50 (НШ50) нормы для типоразмера

НАСОС НШ50УК-3

НАСОС НШ50УФ-3

НАСОС НШ50А-3

НАСОС НШ50М-4

Рабочий объем, см?

50

50

50

50

Номинальная частота вращения, с??

40

40

40

40

Номинальная подача, л/мин

107,2

107,2

107,2

113,7

Давление на выходе, МПа

номинальное

максимальное



16

21



16

21



16

21



20

25

Коэффициент подачи, не менее

0,94

0,94

0,94

0,94

Коэффициент полезного действия, не менее

0,83

0,83

0,83

0,83

Номинальная мощность, кВт, не более

41,5

41,5

41,5

51,9



Масса, кг

5,2

5,5

7,1

4,1



Принцип работы НШ

При вращении шестерен во входном канале насоса образуется разрежение, благодаря чему рабочая жидкость поступает в зону всасывания (низкого давления) насоса, где заполняет межзубовые впадины и по периферии переносится ими в зону нагнетания (высокого давления) насоса, создавая, тем самым, высокое давление в напорной гидролинии гидросистемы. Рабочая жидкость гидросистемы так же выполняет функции смазывания и охлаждения деталей насоса. Ресурс насоса во многом зависит от качества (вязкости, чистоты) используемого масла, т.к. во всех НШ применяются подшипники скольжения, работоспособность которых определяется, в значительной степени условиями смазки.

Устройство шестеренного насоса

Шестерённый насос (НШ) представляет собой сложный механизм, состоящий из качающего узла, корпуса и крышки. Качающий узел насоса состоит из ведущей и ведомой шестерен, четырех опорных втулок, являющихся одновременно подшипниками скольжения. Уплотнение деталей насоса осуществляется резинотехническими изделиями, выполненными из специальной маслостойкой резины. В процессе работы насоса производится автоматический гидравлический (за счет высокого давления, создаваемого насосом) поджим опорных втулок к торцам шестерен, тем самым осуществляется компенсация торцевых зазоров и износов.

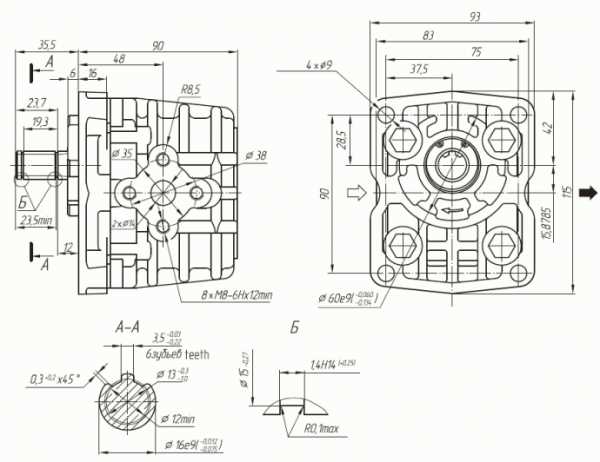

Схема шестерённого насоса конструктивного исполнения «У»
НШ-10У-3

kmuclub.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
