Корморезка из стиральной машины своими руками

Далеко не все знают, что можно не тратиться на измельчитель для кормов и своими силами сделать корморезку из стиральной машины. Потребуется пара часов и минимум материалов, зато получившееся устройство позволит фермеру быстрее заготовить кормежку без лишних усилий и расходов. Экспериментировать не стоит – ниже приведена пошаговая инструкция с пояснениями и рекомендациями.

Изготавливаем емкость и выбрасыватель корма

В первую очередь необходимо разобрать отслужившую свой срок стиральную машинку. Для работы понадобятся лишь двигатель с валом и бак, поэтому снимаем заднюю панель и достаем сначала мотор, а потом добираемся и до барабана. Обратите внимание, что главная емкость автомата должна быть изготовлена из нержавеющей стали. Дальнейшие действия по созданию электрической корморезки выглядят так:

• тщательно очищаем емкость, удалив накипь, ржавчину и грязь;
• сзади бака намечаем отверстие, соразмерное валу мотора, и аккуратно делаем прорезь;
• с краев бурим еще три отверстия для крепежей – 2 равных и один поменьше;
• сгибаем лист железа, сформировав полуворонку, которую крепим к барабану для дальнейшего выброса корма.

Мотор лучше предварительно зачистить, чтобы увеличить срок его эксплуатации.

Предварительной разметкой пренебрегать нельзя, иначе легко просверлить лишнее или нарушить пропорции. Отдельное внимание уделяем качеству фиксации – все болты и винты необходимо надежно затягивать. На этом основной этап в изготовлении самоделки оканчивается, и начинается усовершенствование конструкции.

Делаем режущий элемент

Без ножей на дне измельчителя не обойтись. Их крепят к валу двигателя надежными крепежами, причем диаметр лезвий должен быть всего на 1-2 см меньше имеющегося бака. Всего на корморезке необходимо установить два режущих элемента:

• Первый располагается в самом низу и имеет форму пропеллера, лопасти которого выгибаются на 2-3 мм. Он отвечает за подбрасывание помещаемого в емкость корма и выталкивание кусочков наружу.
• Второй нож должен быть уже и острее. Можно купить как новый экземпляр, так и вырезать его своими руками из старой пилы.

Чтобы корморезка быстрее измельчала корм, необходимо основательно заточить лезвия и контролировать их затупление в процессе работы. Не лишним будет немного изогнуть ножи для повышенной производительности. Особое внимание уделяется надежной фиксации.

Изготавливаем опорную часть

После того, как основа будет готова, необходимо подумать об опоре. Ей выступит устойчивая металлическая конструкция на 4 «ножках», внешне напоминающая табуретку. Смастерить подобный «фундамент» можно, сварив вместе элементы железного профиля или скрутить винтами строительные уголки. Сверху на подставку прикручивается и барабан с ножами.

Главное, чтобы опора не качалась, стояла ровно и смогла выдержать предстоящую нагрузку. Иначе разогнавшийся мотор вызовет вибрацию, и конструкция упадет вместе с кормом. Сверху желательно установить крышку, которая предотвратит выпадение овощей и сильно сэкономит расход корма.

На финишном этапе проверяем качество креплений и делаем пробный пуск, подключив бывшую стиральную машинку к электросети.

Если мотор заработал, а опора выдержала мощность корморезки – то вам удалось самостоятельно смастерить кормовой измельчитель.



• Поделитесь своим мнением – оставьте комментарий

як зробити корморізку своїми руками. Як зробити електричну кормову овочерізку своїми руками

Овочерізка електрична для худоби. Подрібнювач трави для курей: як зробити корморізку своїми руками. Як зробити електричну кормову овочерізку своїми руками

Такі пристрої, як саморобна корморізка та подрібнювачі для кормів, допоможуть набагато швидше і зручніше забезпечувати худобу необхідною кількістю їжі. Наявність подібних інструментів особливо важлива, якщо тварин багато, а їхня їжа повинна бути різною за якістю та ступенем подрібнення.

Корморізку та інші інструменти можна зробити своїми руками із підручних предметів або непотрібних деталей побутової техніки.

Показати все

Створення електрокорморізки з пральної машини

Для того, щоб зробити цей агрегат, потрібно використовувати деякі матеріали, які можна витягти зі старої побутової техніки. Перед тим як розпочати роботу зі створення електричної корморізки, знадобиться пральна машина, з якої потрібно дістати двигун і барабан.

Отвір

Такі властивості, як ширина, висота і довжина щілини повинні бути такими ж, як і вал двигуна. Після того, як проведено вимір, потрібно приступити до висвердлювання крайніх сторін барабана. Тут потрібно створити три прорізи для болтів – 2 однакових та 1 менший за розміром, як на малюнку вище.

Одна зі стінок повинна мати вихід (для викиду кормів) у вигляді додаткової деталі із заліза, яка окремо кріпиться до барабана. По ньому виходитиме готовий продукт. На наступному малюнку можна побачити цю конструкцію.

Фрагмент для викиду корму з барабана

На цьому завершено основний етап. Тепер потрібно розпочати роботу з ріжучою частиною приладу.

Лезо приладу

Ріжуча частина має бути закріплена на валу електродвигуна з використанням болтів. Для цієї конструкції потрібно використовувати 2 ножі:

1. 1. Перший включає пропелер з трохи увігнутими лопатями. Він має бути встановлений ближче до дна барабана. Його завдання: підкидання корму вгору та виштовхування подрібнених частинок із корморізки.
2. 2. Другий ніж є основним різальним елементом, його можна зробити із леза старої пилки. На наступному малюнку видно, як виглядають леза.

Ножі формою трохи вигнуті. Це підвищує продуктивність електрокорморізки. Після завершення створення леза приладу потрібно розпочати опору.

Підставка електричної корморізки

Опорою в цьому приладі є конструкція із металу, яка нагадує табуретку. До неї прикріпити зібрану конструкціюза допомогою болтів.

Підставка

На зображенні вище можна розглянути підставку докладніше. Її можна додатково не закривати листами заліза.

На цьому робота зі створення електричної корморізки з пральної машинизавершено. У результаті виходить ефективна корморізка з пральної машини. Цей пристрій здатний обробити набагато більше кормів, ніж звичайні ручні траворізки.

Корморізка – схематичне зображення підсумкового результату

Виготовлення подрібнювача з балона чи міцного відра

При роботі зі створення приладу спочатку потрібно рівно відокремити одну частину газової посудини від іншої, використовуючи болгарку, так щоб вийшли два практично однакові балони. Далі слід взяти одну половину та підготувати залізну форму для лез, як це представлено на наступному зображенні.

Дно балона

Виконавши дані маніпуляції, можна переходити до роботи з лезами. Для цього їх потрібно трохи вигнути. Потім прикріпити ножі шурупами до підготовленого залізного диска, який повинен мати заздалегідь зроблені щілини.

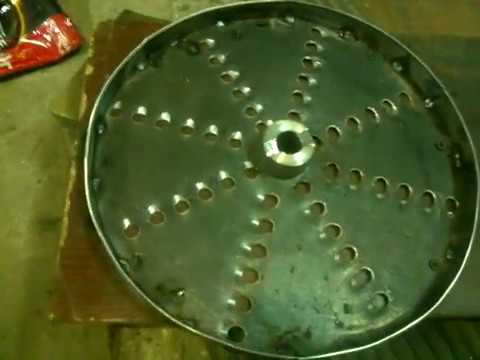

На малюнку нижче представлено у готовому вигляді те, як має виглядати цей фрагмент.

Ріжучі елементи

Після створення ріжучих елементівдля корморізки з балона слід вирізати отвір за допомогою болгарки. Робити це потрібно на бічній частині газової посудини.

Під диском з лезами, представленими на зображенні вище, потрібно встановити залізну підставку з вирізаним отвором, який зовні має бути схожим на табуретку, для з’єднання диска та ріжучих елементів із двигуном.

Балон з диском прикріплені на залізну підставку та мотор під нею

Мотор, своєю чергою, встановлюється під залізною підставкою. Таким чином виходить прилад для подрібнення корму. До нього необхідно прикріпити цебро, куди сипатиметься готовий продукт – як на зображенні вище.

Як зробити корморізку з болгарки?

Дисковий прилад можна зробити в домашніх умовах із кутовий шліфувальної машини. Для цього є різні креслення, але найпопулярнішим є схема корморізки з болгарки.

Схема корморізки

На схемі зліва можна побачити всі необхідні елементи конструкції:

• відро;
• подрібнювач;
• бункер;
• болгарка;
• кришка;
• ріжучий елемент;
• підставка;
• вихід для випуску їжі.

Електрична корморізка включає відро, виготовлене з якісної сталі. На зображенні воно схематично представлене під цифрою 2. На дні цього предмета слід просвердлити отвір у центрі діаметром 1 см – на схемі ця деталь позначена цифрою 3. У дні відра потрібно зробити також дірки по краях (дві праворуч та ліворуч), розмір яких має бути 15мм.

Далі слід підготувати підставку – її деталі відзначені цифрами 4 і 6. Потім зробити на її підставі (номер 4 на схемі) отвори – так само, як на дні відра з крайніх боків. Після цього скріпити два ці предмети болтами. Далі потрібно з’єднати двигун від болгарки (цифра 7) з диском (номер 5). У цьому головний етап роботи завершено. Можна розпочати створення отвору виходу корму.

Необхідно вирізати на дні відра отвір і вставити деталь, яка буде призначена для випуску їжі для тварин (її можна побачити на схемі під номером 2 біля підстави під цифрою 4 на місці зрізу). Подрібнювач повинен містити кришку з додатковим отвором у центрі (номер 1). У нього розміщують корм для подальшої переробки. При необхідності центральну частину додатково закривають кришкою, щоб сировина при переробці не вилітало назовні. У цьому виробництво корморізки завершено.

Корморізка для коренеплодів дозволить заощадити час при приготуванні кормових сумішей. Подрібнювач коренеплодів призначається для подрібнення овочів, фруктів, трави. Деякі моделі підходять і зернових культур.

Відмічено, що дрібно нарізаний корм краще засвоюється тваринами. Відповідно, підвищується продуктивність худоби. У приватних домоволодіннях, де міститься одна корова або 2-3 кози, фермери виготовляють саморобні корморізки для подрібнення коренеплодів. Продуктивність цих пристроїв спірна, але для невеликої кількості тварин цього цілком достатньо.

Для середніх та великих фермерських господарств має сенс придбати заводську модель, надійну та зручну в експлуатації. У цій статті ми наведемо кілька популярних моделей і розповімо про їх технічні характеристики.

Принцип роботи

Незалежно від моделі, подрібнювач кормів працює за одним принципом. В основному всі вироби відрізняються формою та продуктивністю.Корморізки бувають ручними та електричними.

Ручні агрегати кріпляться до будь-якої рівної поверхні. Силова установка в них відсутня, різальний механізм приводиться в дію вручну. Вони відрізняються невисокою продуктивністю та застосовуються у приватних домоволодіннях.

Електричні корморізки представляють складніші та продуктивніші пристрої. Сировина подрібнюється ножами, що приводяться в дію електроприводом.

Деякі моделі мають змінні ріжучі інструменти. Можна встановити молотковий механізм і сита, що перетворює корморізку на зернодробилку. Сировина в робочу камеру подається через приймальний бункер, помел визначається діаметром осередків сита.

Корморізка Зубрено-Маїс

Огляд моделей

З представленого на сільськогосподарському ринку обладнання добре зарекомендували себе такі моделі:

Корморізка Зубреня

Цей виріб є компактною теркою-овочерізкою дискового типу.

Подрібнювач призначений для приготування комбікорму з твердих овочів(капусти, моркви) та коренеплодів.

Всі вузли та механізми виконані з високоміцних матеріалів. Фракція зеленого корму після переробки – від 5 мм. Роль силової установки відіграє електродвигун однофазний.

Агрегат має непогану продуктивність і працює незалежно від кліматичних умов. Робочий температурний діапазон варіюється від -25 до +40 градусів. Вологість повітря може становити до 80%.

Технічні характеристики:

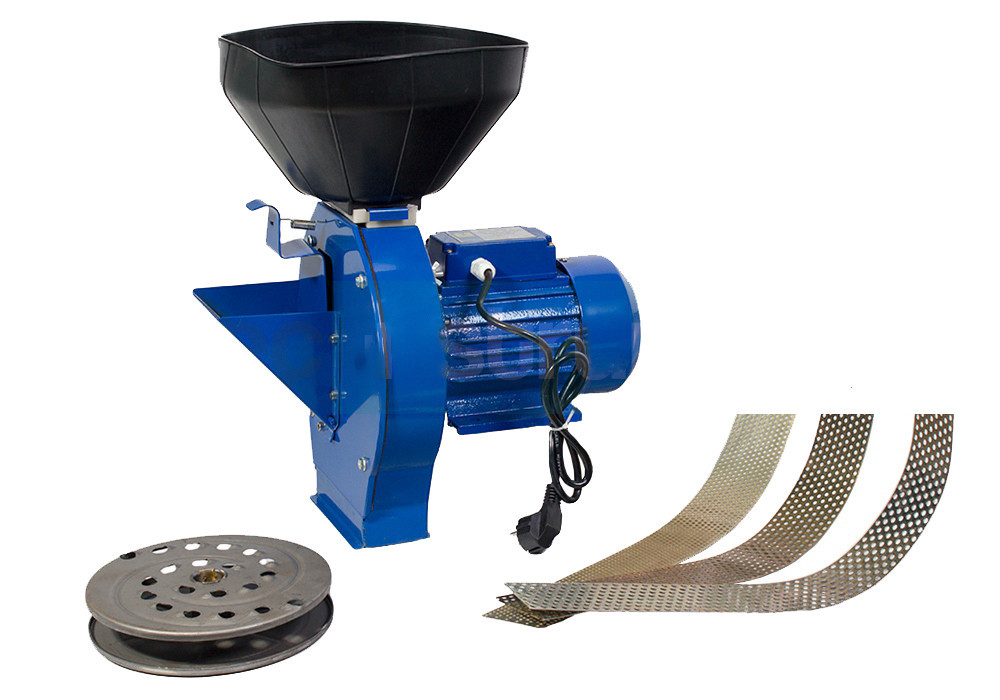

Ця серія представлена ​​кількома моделями. Найоптимальнішим рішенням для фермерського господарстває Елікор ісп 4. Це багатофункціональний агрегат, призначений для подрібнення коренеплодів, злаків та трав.Виріб показує досить високу продуктивність, відрізняється надійністю та зручністю експлуатації.

Елікор ісп 4 комплектується однофазним двигуном, який розташований у задній частині агрегату. Приймальний бункер виконаний із пластику, корпус металевий.

У базовій комплектації йдуть два змінні сити різної фракції. Є терка для коренеплодів і овочів, і гострі ножі для зернових культур і стеблового корму.

Технічні характеристики:

Пам’ятайте, що корморізка не призначена для роботи із вологою зерновою масою. Продуктивність виробу по траві залежить від структури та вологості сировини.

Універсальний агрегат, здатний замінити в домашньому господарствівідразу три пристрої: траворізку, зернодробилку та корморізку. При невеликих габаритах виріб має високу потужність.

Фракція помелу визначається спеціальним регулятором. У комплект входить три змінних ножа, з високоміцної сталі призначених для різних видівсировини. Завдяки особливій технології заточування ніж для трави може подрібнювати і тонкі гілочки дерев. Це дозволяє забезпечити тварин необхідними вітамінами у стійловий період.

З метою безпеки корморізка оснащена захистом від перегріву. Завдяки кубічній формі та невеликим розмірам, модель ТМ-003 зручна у транспортуванні та зберіганні.

Технічні характеристики:

Корморізка Нива ІЧ-07У

на вітчизняному ринку, Нива ІЧ-07У вважається одним з найпоширеніших виробів, що продаються. У порівнянні з попередніми моделями, продуктивність цього агрегату виглядає дуже скромно, але цей недолік компенсується низькою вартістю та зручністю в експлуатації.

Ця модель приводиться в дію однофазним колекторним електродвигуном типу, серії ДК 105-307. Цільове призначення – приготування кормів із усіх видів сільськогосподарських культур.

Для подрібнення зерна та коренеплодів, виробники передбачили універсальний ріжучий інструмент. Для захисту від перегріву та перепадів напруги є спеціальний запобіжник.

Технічні характеристики:

Корморізка Нива ІЧ-07У

Кормоподрібнювач Нива ІЧ-07У розрахований на нетривалий режим роботи. Через кожні дві години необхідно робити п’ятнадцятихвилинну перерву, необхідну для охолодження електродвигуна.

Але всі вироби мають значні недоліки, які характерні для всіх моделей:

• ножі потребують регулярного заточування ;
• при подрібненні зерна частина сировини вилітає через верхню кришку;
• не всі моделі мають лоток для кінцевої продукції;
• відсутній захист від потрапляння сторонніх тіл до робочої камери. Тому навіть невеликий камінчик може затупити ріжучу кромку;
• при подрібненні трави, стебла намотуються на ножі, доводиться часто зупиняти обладнання та проводити очищення робочої камери.

Овочерізка для обійстя – незамінне обладнання для фермерського господарства, що прискорює приготування кормів для худоби. Особливо це актуально у зимовий час, коли овочі зберігалися в підвалі і втратили певний відсоток вологи. Терти їх чи нарізати вручну досить трудомістко.

Технічні характеристики овочерізальних машин

• Простота експлуатації – необхідно завантажити овочі в бункер і натиснути на кнопку.
• Наявність проштовхувача гарантує безпеку, харчова сировина щільніше прилягає до ножів, що обертаються, контакт з пальцями виключений.
• Висока продуктивність – залежно від моделі овочерізка для худоби може нашаткувати 100, 200, 300, 400 кг овочів на годину.
• На корпусі розташований вимикач, що дозволяє зупинити машину, що працює на високих оборотах, в будь-який момент.
• Завантажувальний бункер має достатню ширину для приміщення великих шматків або повнорозмірних овочів (качанної капусти, кабачків, патисонів та ін.).
• Знімні деталі кріпляться до корпусу за допомогою клямок, їх легко витягувати для подальшого очищення.
• Устаткування встановлюється на горизонтальну поверхню, його можна розмістити на кухні чи іншому господарському приміщенні.
• Корпус із нержавіючої сталі(з емаллю чи без) невибагливий до умов довкілля– показниками температури та вологості.

Електрична овочерізка для фермера – витривалий та довговічний інструмент, двигун якого здатний витримувати великі навантаження. Це чудова альтернативаручним теркам та машинам для нарізки овочів через відсутність трудовитрат (крім маніпуляцій із завантаженням сировини в машину).

На сайті інтернет-магазину МосШеф можна купити овочерізки для кіз, поголів’я свиней та іншої худоби від виробників Abat, Лепсе, Торгмаш та інших. Ми безкоштовно консультуємо покупців з будь-яких технічних питань, пропонуємо послуги доставки обладнання по Москві та Росії.

У кожного фермера, який володіє хоча б невеликим скотарем, виникає потреба в приготуванні свіжого корму, який молодняк і дорослі охочіше вживають у їжу.

Саме для цього й існують подрібнювачі для створення дрібнофракційного корму.

Використання агрегату у сільському господарстві

На всіх великих сільських господарствахє подрібнювачі для соломи, гілочок, щоб готувати кормові суміші для та інших тварин. Найчастіше такі агрегати дуже потужні та призначені для роботи з великими обсягами кормів. Для невеликих господарств, де поголів’я тварин невелике, використання таких машин не буде виправданим. Безсумнівно, безліч фірм займається виробництвом малопотужних дрібногабаритних подрібнювачів, але найчастіше їх ціна занадто велика для середнього споживача, і це призвело до того, що безліч людей стали збирати подрібнювачі трави своїми руками.

Як зробити садовий подрібнювач

Травоподрібнювач, зроблений власноруч, має багато переваг.Його виробництво помітно дешевше, ніж покупка фабричного, оскільки необхідні запчастини та деталі можна знайти під рукою. Такий пристрій можна зібрати для приготування якихось конкретних кормів. І надалі ми розглянемо кілька видів саморобних подрібнювачів.

Найпростіший спосіб: використовуємо дриль

Конструкція комбайна із використанням дриля максимально наближена до конструкції звичайного кухонного блендера. Вам знадобиться дриль потужністю не менше 620 Вт, бажано металеве відро (для трави) та вал з ножем. Основою конструкції такого подрібнювача є стрижень, довжина якого становить від 30 до 40 см, а діаметр – від 10 до 12 мм, на кінці стрижня має бути різьблення близько 40 мм для кріплення леза (ножа) між декількома гайками. Ніж можна зробити зі старого ножівкового полотна, заточування може бути як одностороннім, так і двостороннім, або можна придбати ніж для моторної коси.

Чи знаєте ви? Можна зробити конструкцію для фіксації відра – це полегшить процедуру помелу.

З пилососу

Робота такого механізму нагадує принцип роботи кухонний комбайн. Його перевагою є велика продуктивність та стаціонарність. Також передбачається, що перемелений продукт виходитиме з отвору, розташованого внизу, в заздалегідь підставлене відро.

Для даного апарату знадобиться пилосос, а точніше його корпус: найбільш підходящим буде старий радянський пилосос «Тайфун», але через відсутність такого можна пристосувати і інший. Також потрібен електродвигун в 180 Вт і більше: його можна зняти зі старої пральної машини. Леза, як і в минулому випадку, можна зробити з непотрібного ножівки. Втулку з різьбленням для кріплення ножів гайками необхідно вирізати на верстаті, її довжина становить 40 мм.

Заздалегідь необхідно в целе, яку ми зробили з корпусу пилососа, вирізати отвір для кубоподібної платформи, на якій вона стоятиме. Двигун кріпиться до цебра знизу, а потім ножі закріплюються за допомогою гайок 32 мм. Отвір для виходу помелу має бути розміром 7см на 7см і розташовуватись під ножами або збоку внизу.

Важливо! Для більшої стійкості баддю потрібно приварити до каркаса.

З пральної машини

Подрібнювач з пральної машинкиповністю ідентичний тому, що робиться з пилососу – Відмінністю є лише його розміри. Тут як контейнер використовують обрізаний (як вам зручно) корпус пральної машинки, а втулка повинна мати довжину не менше 5 см.

Важливо! Щоб не перевантажувати двигун, не слід закладати надто багато трави.

Для контейнера, куди завантажуватиметься трава, в принципі, може підійти будь-яка металева циліндрична посудина великого об’єму, може зійти навіть велика каструля. Як вже згадувалося, як нож можна використовувати звичайні ножівки по дереву, які прийшли в непридатність, але, виходячи з відгуків з різних форумів, найкращим варіантом будуть саморобні ножіз полотна стрічкової пилорами. А для зменшення вібрації при роботі можна хрестоподібно розмістити два ножі.

У великих господарствах для приготування кормових сумішей на основі трав’янистих культурзастосовуються всілякі подрібнювачі. Зазвичай такі подрібнювачі є дуже потужними і розраховані для подрібнення кормів великої кількості. Для підсобного господарства де поголів’я незначне, застосування промислових подрібнювачів не доцільно. Звичайно, промисловість виробляє і дані агрегати невеликих потужностей, які якраз підходять для приготування кормів у невеликих кількостях. Але вартість їх іноді дуже висока, тому багато власників підсобного господарства часто виготовляють подрібнювачі своїми руками.

Спочатку про те, що таке і навіщо вони призначені. Подрібнювачі – механічні пристрої, призначені для перебивання кормів на дрібні частинки, які молодняку ​​тварин простіше поглинути і щонайменше розтягнути та затоптати.

Саморобні подрібнювачі мають низку переваг. По-перше, багато складові елементиє підручними, тому вартість виготовлення їх буде невеликою. По-друге, можна зробити подрібнювачі під приготування певних видів кормів. По-третє, володіючи таким подрібнювачем, існує можливість приготування свіжих кормів щодня, що забезпечує охоче поглинання його молодняком та дорослими тваринами.

Як сказано, своїми руками можна зробити цей пристрій під певні типи кормів. Тому розглянемо прості конструкціїтрьох подрібнювачів, які виконують переробку різних кормів.

Подрібнювач трав’янистих культур

Спочатку розглянемо виготовлення подрібнювача трави для корму телятам чи кропиви на корм курам. Потрібен такий агрегат, для тих у кого, в господарстві є птахи та молодняк дрібної та великої рогатої худоби, свиней.

Оскільки йдеться про механічні пристрої, то слід зазначити, що дана конструкція включає в себе рушій. Найчастіше застосовуються електродвигуни, оскільки вони зручніші у застосуванні, а сам подрібнювач буде стаціонарним.

З матеріалів знадобиться: електродвигун з кількістю оборотів приблизно 3000 об/хв (такі обороти потрібні для дрібнішого перебивання трави), основа, робоча ємність, ножі, що подрібнюють, жерсть для виготовлення відвідного рукава.

З інструментів знадобиться зварювальний апарат, «Болгарка», дриль із свердлами по металу, набір ключів, сполучні елементи (болти, гайки, заклепки).

Фото подрібнювача трави виготовленого своїми руками

Описуваний подрібнювач має вертикальну конструкцію. Всі елементи кріпляться до основи, що складається із металевої квадратної пластини товщиною 4-5 мм. До цієї пластини приварюються по кутах ніжки. Висоту ніжок слід підбирати по довжині електромотора, який розташовуватиметься між ніжками. При цьому нижня частина двигуна повинна бути від землі на висоті 15-20 см. По центру пластини просвердлюється отвір для виведення валу електромотора.

З іншого боку від ніжок боку до основи прикріплюється робоча ємність. Це може бути стара каструля значних обсягів, можна застосувати будь-яку іншу ємність, головне, щоб вона була циліндричною. Прикріпити її до основи можна болтами, тільки потрібно правильно зробити розмітку та просвердлити отвори. У нижній частині ємності вирізається прямокутний отвірдля відведення подрібненого корму. З підготовленої жерсті формується короб, який потрібно прикріпити до ємності на отвір, що вирізає. Прикріпити його можна заклепками.

Електродвигун можна використовувати від старого водяного насоса, аби він був справний. Корпус водяної крильчатки з нього знімається або зрізається, залишається лише сам двигун. Прикріпити його до основи можна двома металевими стрічками та болтовим з’єднанням.

Ножі можна виготовити із полотна старої пили по дереву. Вирізається дві смуги шириною 5 см і довжина підбирається діаметром ємності (ножі не повинні діставати до стінок ємності приблизно на 5 см). По центру смуг роблять отвори. Краї ножів заточуються. Встановлюються ножі на осі хрестом.

Щоб закріпити ножі на валу електромотора, потрібно виготовлення спеціального перехідника, який з одного боку одягається на вал і закріплюється на ньому, з іншого боку на перехідник одягатимуться ножі. З цього боку потрібно буде нарізати різьблення для жорсткої фіксації ножів гайкою.

Розташування ножів у кормоподрібнювачі для трави

Після збирання всіх елементів в одну конструкцію, всередині ємності можна встановити металеву стрічку, яку потрібно закріпити перпендикулярно внутрішньої поверхніємності. Важливо, щоб ця смуга не діставала ножів. У завдання цієї стрічки входитиме запобігання намотування трави на ножі.

Після збирання потрібно буде перевірити надійність всіх з’єднань, після чого можна буде проводити пробний запуск. Вже при подрібненні кормів, ємність краще накривати будь-якою кришкою, щоб унеможливити виліт трави з ємності.

Подрібнювач соковитих кормів

Варіантів конструкції подрібнювачів соковитих кормів кілька, але все не розглядатимемо. Розглянемо варіант подрібнювача, конструктивно схожого з описаним, тобто вертикальний.

Малюнок вертикального подрібнювача соковитих кормів

1 – бункер, 2 – заслінка в відкритому положенні 3 – вихідне вікно, 4 – стрічка-відбійник, 5 – ріжучий апарат, 6 – пускова кнопка, 7 – електродвигун, 8 – триніжок.

Знадобиться матеріал для основи, електродвигун, циліндрична ємність, матеріал для виготовлення ножа та короба відведення подрібненого корму. Інструменти використовують вищеописані.

Конструкція та сама: основа, знизу якої прикріплений електродвигун, а зверху – ємність. Всередину ємності введено вал, на який закріплений ріжучий елемент.

Але є кілька особливостей. Так, для подрібнювача соковитих кормів потрібно знайти тяговий електродвигун з невеликими оборотами. Тяговий, тому що для подрібнення коренеплодів потрібно гарне зусилля. А не високоспритний, тому що значні обороти перебиватимуть коренеплоди до стану каші.

Місткість повинна бути з товщиною стінок 2-3 мм, оскільки стінки її будуть відчувати ударні навантаження.

Ніж на такому подрібнювачі використовується один і для виготовлення полотна пили не підійде, краще використовувати металеву смугу товщиною 3-4 мм.

Встановлення смуги металу всередині ємності не знадобиться. Обов’язково наявність кришки на ємність.

Подрібнювач зернових

Найчастіше тваринам готують корми з урахуванням зернових. Причому корми на основі зернових використовуються для згодовування птиці, молодняку ​​худоби та дорослої худоби. Для кращого засвоєння зернових їх перед згодовуванням краще подрібнити, оскільки ціле зерно часто організмами тварин та птахів не засвоюється.
Для приготування кормів на основі зернових їх попередньо дроблять на подрібнювачі. Такий подрібнювач теж можна зробити самому, але зробити його складніше.

Усі подрібнювачі зернових мають горизонтальне положення. Для його виготовлення знадобиться електромотор, листи жерсті, металеве сито, сполучні елементи, два металеві квадратні листи сторонами 10 см м товщиною 3 мм, квадратний лист зі сторонами 50 см і товщиною 4-5 мм, матеріал для створення ножів.

Отже, електродвигун для такого подрібнювача потрібен високооборотний, що забезпечує швидке та якісне дроблення зернових.

Маючи під рукою потрібний матеріалпотрібно виготовити робочий і бункери, що подає, а також молотковий барабан. Почнемо з робочого бункера.

Робочий бункер

Для його виготовлення знадобиться квадратний лист сторонами 50 см та листи жерсті. На квадратному листі необхідно зробити розмітку виходу валу електромотора, він повинен розташовуватися точно посередині. Цей лист буде задньою стінкою бункера. Кріпиться він буде до електромотора.

Далі доведеться попрацювати із жерстю. Для початку і її вирізається рівна смуга шириною 10 см. Довжина її повинна бути такою, щоб згорнувши смугу кільцем, коло її не виступало за краї задньої стінки. Краї цього кільця потрібно буде зварити між собою.

Наявне кільце з бляшаної смуги прикладається до листа заліза і робиться розмітка. Причому край розмітки має виступати межі кільця приблизно 10 мм.

Далі по розмітці вирізається коло. Край 10 мм, зроблений при розмітці, потрібно буде загнути в один бік на 90 град. Для зручності вигину можна через певні проміжки робити прорізи. Завдання таке – зробити так, щоб кільце щільно сідало у загнуті краї вирізаного бляшаного кола. Посадивши кільце на коло, їх потрібно буде поєднати між собою за допомогою зварювального апаратуПри цьому варити потрібно так, щоб були відсутні щілини.

Конструкція, що вийшла, буде передньою стінкою робочого бункера. Потім на задній стінці проводиться розмітка, добившись розташування передньої стінки виготовленої строго по центру.

Подальшим завданням виготовлення вікна, що подає і відводить, в передній стінці бункера. Для цього в зробленому кільці з жерсті потрібно зробити два вирізи по всій ширині. Один – довжиною 20 см, це буде вікно, що відводить. На місце вирізаного шматка потрібно закріпити металеве сито. Щодо сита слід зазначити, що чим дрібнішими будуть його осередки, тим більше дробитиметься зерно. Закріпити смужку сита можна заклепками. Навпроти відвідного вікна вирізається вікно, що подає довжиною 5-7 см.

Молотковий барабан

Подрібнення зерна проводиться молотковим барабаном. Робиться він із двох квадратів зі сторонами 15 см. їхнє розташування один до одного – паралельне. По центру однієї із пластин вирізається отвір під вал електромотора. Між пластинами має бути певна відстань, при цьому вони закріплюються жорстко між собою.

Робиться жорстке кріплення шляхом просвердлювання отворів по кутах пластин. У ці отвори вставляються довгі болти. Вставивши гвинт, його потрібно буде притиснути гайкою до пластини. Далі на болт одягаються ножі, що дроблять, зроблені у вигляді пластин довжиною 7 см і шириною 3 см, і заточені з обох сторін. Довжина ножів може і змінюватися, важливо домогтися, щоб він не торкався стінок бункера.

З одного боку у ножів просвердлюється отвір, діаметром трохи більше діаметра стяжного болта пластин. Закріпивши болт на пластині, на нього одягається ніж, потім на болт одягається шайба, потім ще один ніж. Кількість ножів можна і збільшити, але важливо, щоб барабан при збиранні робочого бункера не впирався в його стінку. Потім на болт накручується ще одна гайка, але так щоб вона не підтискала ножі і не заважала їм вільно рухатися довкола болта. Ця гайка буде фіксуючою для другої пластини.

Проводиться установка ножів на всі 4 кутах пластини з болтам. Потім на 4 болти з встановленими ножамиодягається друга пластина та затискається гайками. Встановлена ​​перед цим гайка не дасть надалі підтискати ножі.

Потім потрібно перевірити, чи вільно обертаються ножі, і чи не чіплятимуть вони стінки робочого бункера. Після цього барабан ставиться на вал. Можливо, знадобиться використання перехідника, щоб закріпити його. Після встановлення барабана на задня стінкабункера з’єднується із передньою. Щоб не було щілин, між ними можна підкласти товсту гумову проставку. Стискаються між собою дві половини бункера 4 шпильками, під які потрібно просвердлити отвори у двох стінках на максимально можливому віддаленні від центру. Після з’єднання двох половин робочого бункера, потрібно перевірити, чи не чіплятимуть ножі кріпильні шпильки.
Креслення молоткового барабана в зборі

Бункер, що подає

Залишається тільки зробити бункер, що подає. Робиться він із жерсті у вигляді піраміди з усіченою вершиною. Площа вершини повинна відповідати розмірам робочого бункера, що подає вікна. Ближче до вершини в одній зі стін робиться проріз, паралельно їй робиться ще одна. У ці прорізи встановлюється пластина, яка виконує роль засувки, за допомогою якої регулюватиметься подача зерна робочий бункер.
Креслення бункера, що подає

Бункер, що подає, закріплюється на вікні робочого бункера за допомогою зварювання.

Після збирання потрібно буде перевірити всі з’єднання, після чого можна пробний пуск. Якщо при цьому буде чути сильний гуркіт, значить ножі щось чіпляються і можливо доведеться їх покоротити.
На відео процес виготовлення зерноподрібнювача своїми руками:

Вчерашние тракторы – Произошла ошибка

Ой! Произошла какая-то ошибка! Пожалуйста, сообщите нам об этом, когда у вас будет время – мы постараемся решить проблему! Попробуйте использовать одну из ссылок слева, чтобы найти страницу, на которой вы были находясь в поиске. Если ошибка произошла во время покупки, нажмите здесь, чтобы вернуться в магазин. Продаем запчасти для тракторов!  У нас есть детали, необходимые для ремонта вашего трактора – нужные детали . Наши низкие цены и годы исследований делают нас вашим лучшим выбором, когда вам нужны запчасти. Интернет-магазин сегодня . [ О нас ] Главная | Форумы Сегодняшняя избранная статья – Box Plough Blues – Тома Шварца . Одним из первых орудий, которые приобретают большинство владельцев тракторов, является коробчатый плуг. За очень небольшие деньги эта часть оборудования обещает вспахать и выровнять любой холм или долину на вашей ранчо или ферме. По крайней мере, я так думал! Каким бы простым ни казался коробчатый плуг, заставить его работать правильно может быть довольно сложно. На наших песчаных почвах во Флориде тяга имеет решающее значение. У вас никогда не будет достаточно широких шин или достаточно тяжелых грузов, чтобы получить необходимое сцепление с дорогой, если только у вас нет трактора-монстра. U … [Читать статью] Последнее объявление: Ищете Case 930 или 1030 Standard / Wheatland Diesel без 3-х точечного отпуска, запрашиваемая цена и детали отправляются по электронной почте или по телефону. [Дополнительные объявления] Copyright © 1997-2022 Yesterday’s Tractor Co. Все права защищены. Воспроизведение любой части этого веб-сайта, включая дизайн и содержание, без письменного разрешения строго запрещено. Товарные знаки и торговые наименования, содержащиеся и используемые на этом веб-сайте, принадлежат другим лицам и используются на этом веб-сайте в описательном смысле для обозначения продуктов других лиц. Использование этого веб-сайта означает принятие нашего Пользовательского соглашения и Политики конфиденциальности ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ ОТ ТОРГОВЫХ ЗНАКОВ: Товарные знаки и товарные знаки, упоминаемые в продуктах Yesterday’s Tractor Co. и на веб-сайтах Yesterday’s Tractor Co., являются собственностью соответствующих владельцев товарных знаков. Ни один из владельцев этих товарных знаков не связан с Yesterday’s Tractor Co., нашей продукцией или нашим веб-сайтом и не спонсируется ими. John Deere и его логотипы являются зарегистрированными товарными знаками корпорации John Deere. Agco, Agco Allis, White, Massey Ferguson и их логотипы являются зарегистрированными товарными знаками корпорации AGCO. Case, Case-IH, Farmall, International Harvester, New Holland и их логотипы являются зарегистрированными товарными знаками CNH Global N.V. Вчерашние тракторы – Штаб-квартира старинных тракторов Политика доступности веб-сайта

Измельчители кормов для фермера-любителя — Honeymilk Homestead

Не можете найти корм, который соответствует вашим требованиям? Надеетесь уменьшить свой счет за корм? Хотите начать смешивать корм для животных самостоятельно? Первым шагом является выбор измельчителя корма, чтобы ваши животные могли эффективно переваривать зерно. Вот две мельницы, которые мы используем для приготовления корма на нашей ферме.

Измельчитель кормов AMA от Tractor Supply

С eBay: https://ebay.us/5Wdvym

Основан на конструкции молотковой мельницы, которая обычно используется на фермах. Однако у него одно лезвие вместо нескольких молотков. Отличительной особенностью этой дробилки является то, что она может уменьшить количество пыли, обычно связанной с измельчением кормов. Весь корм и пыль собираются внутри герметичного пластикового корпуса. Это очень удобно, когда нужно измельчить корм в коровнике. Он имеет тенденцию измельчать корм, а не расщеплять его даже при самых больших настройках, но это не было проблемой для наших животных.

Pro: Он намного менее пыльный, чем обычная кофемолка. Он также не испортит шлифовальные пластины, если в нем закончится корм. Вы можете заполнить бункер и использовать таймер выхода, чтобы выключить его, когда это будет сделано. Он прост в обслуживании и ремонте.

Против: Это не очень быстро. Это базовая конструкция молотковой мельницы, и если она используется интенсивно, ей потребуется заменить такие детали, как шлифовальное лезвие. На самом деле у него нет настройки треснутой кукурузы. Он имеет тенденцию измельчать корм даже при самых больших настройках.

Сменное лезвие

Мукомолка с eBay

Это скорее традиционная мельница, и моя семья использует одну из них для измельчения муки грубого помола для хлеба. Вы можете легко настроить его так, чтобы он просто раскалывал корм, не превращая его в муку. Запасные части к этой кофемолке достать сложнее. В конечном итоге шлифовальные пластины нужно будет заменить, и я нашел для них источник. На eBay есть более дешевые версии этой кофемолки, но у них нет выключателя. Обязательно возьмите ту, что с переключателем, как показано по ссылке выше.
