95 фото самодельных и фабричных изделий

Каждый домашний мастер знает, что хранить и переносить инструмент гораздо удобней в специальном инструментальном кейсе. Если у вас нет отдельной мастерской и верстака, то это становится вообще единственным возможным вариантом для того, чтобы собрать весь инструмент в одном месте.

Казалось бы: куда еще проще – ящик для инструмента, что тут может быть особенного. Однако это только первоначальное впечатление человека, который не сталкивался с этой проблемой в реальной жизни.

Инструментальный ящик должен быть не столько вместительным, сколько практичным, обеспечивать удобный доступ, позволять хранить не только сами инструменты, но и расходные материалы или фурнитуру, которая поможет потребоваться в повседневной работе.


Его конструкция должна быть достаточно прочной для того, чтобы прослужить верой и правдой долгие годы. В этой статье мы остановимся на всех неявных критериях выбора инструментального ящика, рассмотрим вопросы, связанные с особенностями конструкций и поможем вам разобраться во всем многообразии представленной на рынке продукции.

Если просмотреть прайс-листы компаний предлагающих товары для мастеров, при этом обратить внимание на представленные фотографии ящиков для инструментов, даже самый искушенный мастер отметит разнообразие всевозможных конструкций разного размера, вместимости и выполненных из различного материала.

Как не потеряться в этом многообразии и подобрать именно то, что нужно вам, при этом поберечь семейный бюджет и получить оптимальное сочетание цены и качества – об этом читайте в этой статье.

Краткое содержимое статьи:

Современный инструментальный ящик

Если для хранения деловых бумаг и документов мы используем в повседневной жизни органайзер, то для инструмента нужен свой кейс – специальный инструментальный ящик. Можно разделить ящики для инструмента на профессиональные и универсальные, которые наиболее часто используются в домашнем хозяйстве.


Наши деды вообще делали ящик для инструментов своими руками, однако сегодня надобности в этом нет – в продаже можно всегда подобрать то, что нужно и за вполне приемлемую цену. Естественно, за любителями делать все своими руками остается право и здесь проявить себя и собрать оригинальный и отвечающий всем индивидуальным требованиям кейс.

Профессиональные ящики делают вообще под конкретные наборы инструмента, которые зависят от вида деятельности.

Естественно, в этом случае можно наиболее оптимально распределить содержимое, предусмотреть все, что потребуется: от специальных креплений под конкретные приспособления и инструменты, до ящичков под расходные материалы и запасные части.

Все инструментальные ящики подразделяют на два типа:

Кейсы. Такие инструментальные ящики представляют собой плоский чемодан, раскрывающийся конструкции и отсеками определенной формы под конкретные инструменты: дрели, ключи, отвертки и т.д. Существуют конструкции с настраиваемыми перегородками, которые позволяют изменять внутреннее обустройство.

Ящик контейнерного типа. Такая конструкция, как правило, имеет открывающийся верх. Внутри имеется несколько отсеков разделенных перегородкой. В конструкции предусмотрены отдельные закрывающиеся ящички.

Простые и небольшие конструкции имеют ручку для транспортировки. Более сложные конструкции могут быть смонтированы на тележках, иметь выдвижные ящики, множество отсеков и отдельных коробок, собираемых в единую конструкцию.

Контейнерные конструкции более универсальны, вместительны и просты в эксплуатации, однако они уступают по удобству доступа ящикам типа «кейс».


Самодельные конструкции

Невозможно однозначно ответить на вопрос: как сделать ящик для инструмента своими руками, поскольку вариантов огромное, неограниченное ни чем, кроме вашей фантазии, множество. Хочется отметить, можно использовать старые кейсы для бумаг, сумки или полностью изготовить короб самостоятельно. В качестве материала используют металл или дерево.

Внутренние перегородки делают также деревянными или пластиковыми. Крышки подвешивают на шарниры, необходимо предусмотреть замок, который будет предохранять от случайного открытия.

Готовый ящик красят или обшивают подручным и подходящим материалом, как снаружи, так и изнутри.

Не очевидные аспекты выбора

В процессе выбора, прежде всего, смотрите на материал, из которого сделан корпус.

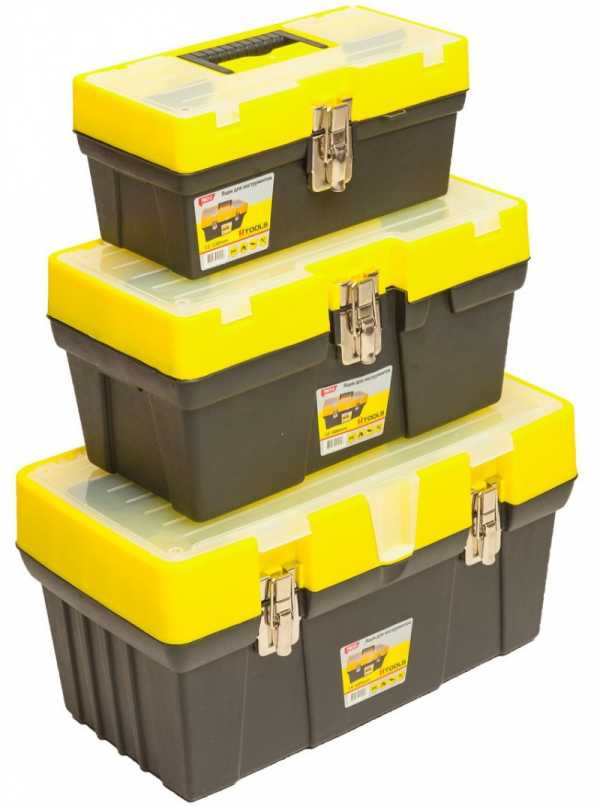

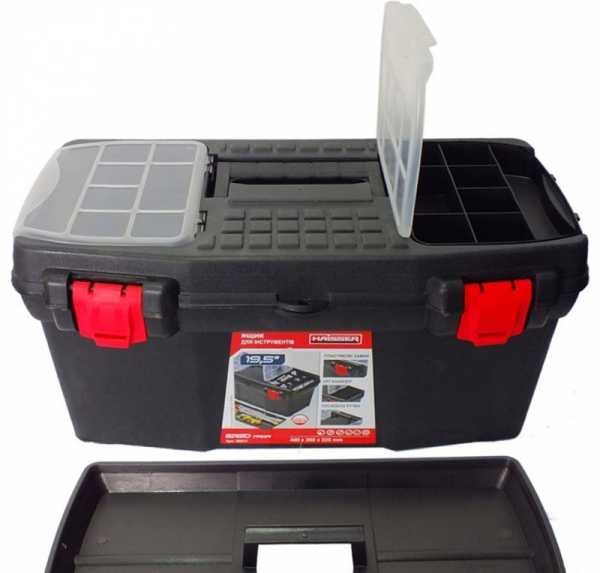

Пластиковые ящики для инструментов имеют небольшой вес, просты в использовании и ремонте. При всем том, они не очень хорошо выдерживают механические воздействия и нагрузки.

Более прочные и долговечные металлические ящики для инструментов, изготовленные из алюминия, его сплавов или стали. При большей массе, они долговечней, однако требуют периодического обслуживания: восстановления лакокрасочного покрытия, очистки от ржавчины и следов коррозии. Кроме всего прочего, металлические ящики дороже.

Если вам необходимо транспортировать громоздкий и тяжелый инструмент, то лучше, если это будет ящик для инструментов на колесах.

Самодельные конструкции чаще всего представляют собой деревянный ящик для инструментов. Основные недостатки: громоздкость, большой вес. При этом для деревянных конструкций свойственны специфическое достоинство, а именно: дерево хорошо хранит металлический инструмент, поскольку впитывает влагу из окружающего пространства.

Помните о практичности: ящик должен обеспечивать свободный доступ ко всему инструменту. Он должен иметь достаточно надежный корпус, защищать содержимое от влаги, пыли и внешних воздействий.

Не всегда удобно, когда слишком много отсеков и ящичков внутри: можно запутаться в них и долго искать то, что необходимо.

Обращайте свое внимание на шарниры и замок – как показывает практика, именно эти элементы чаще всего ломаются.

Фото ящика для инструментов


Также рекомендуем посетить:

zdesinstrument.ru

Ящик для инструментов своими руками: чертеж, видео

Любой ремонт требует наличия специального инструмента. А инструмент любит порядок. В качестве минимальной организации рабочего место необходим ящик под инструменты. Подобные конструкции продаются в магазинах, но проще и удобнее будет изготовить ящик для инструментов своими руками.

Разновидности органайзеров

Органайзеров на сегодняшний день изобретено огромное количество. Разберем наиболее популярные варианты:

  • Переносной ящик. Обычный деревянный ящик без крышки с ручкой. В таком просто и удобно носить инструменты без двигателя на длинной ручке: молоток, отвертки, шило, рожковые и разводные ключи. Но в таком органайзере всегда будет беспорядок, поскольку хоть как-то организовать рабочее пространство такого ящика невозможно. Очевидным плюсом является простота изготовления. Более сложный инструмент вроде электродрели или шруповерт хранить в таком органайзере не получится.
  • Ящик с отделами. Все тот же деревянный ящик можно сделать с разделением отделов. В малых отделах легко разместить разного рода крепежи: болты, саморезы, гайки и прочее. Такой органайзер может быть как с ручкой для облегчения переноски, так и стационарным. Но чаще всего исполняется стационарная версия. Органайзер можно нарастить вверх, тогда ящик примет вид комода, с множеством отделений. В такое место можно убрать и электроинструмент, хотя это крайне не желательно. Проблема в том, что для того, чтобы такой ящик выдержал тяжелый инструмент, нужно использовать толстостенные доски. Даже толстая фанера уже не подойдет, поскольку она начнет прогибаться под весом инструментов. Поэтому для хранения всего набора инструментов лучше использовать ящик на рамке.
  • Ящик на рамке с колесиками. Основные ребра жесткости такого органайзера выполняются из металлических уголков. А в качестве полок набираются доски или используется толстая фанера. За счет такого подхода ящик получается крайне устойчивым. Как правило, к нему приваривают колесики для удобного перемещения в пространстве. К ящику на колесиках можно прикрепить бобину с удлинителем, для облегчения работы электроинструментом.
  • Тканевый органайзер. Тканевый органайзер хороший вариант для квартиры. Сюда легко вместится базовый набор рожковых ключей, отверток, пассатижи и молоток. Сам органайзер представляет собой отрез ткани с кармашками, который сворачивается после работы и убирается в шкаф. Помимо малого количества отделений, недостатком такого органайзера является малый срок эксплуатации. Ткань быстро загрязняется и начинает рваться. Даже покупные изделия не отличаются долгим сроком службы, самодельные приспособления, как правило, «живут» еще меньше.
  • Необычные модели. Было бы удивительно, если никто из мастеров не стал изобретать разного рода необычные модели. В зависимости от имеющихся материалов, места, где будет расположен ящик с инструментами и состава этих инструментов, каждый может выбрать базовый вариант органайзера и изменить его под себя.
Тканевый органайзер

Принцип конструкции и материалы изготовления

Перед изготовлением конструкции нужно четко решить для себя несколько вопросов по поводу будущего изделия. Выбирая в каждом пункте свой вариант, можно получить принцип конструкции.

  1. Первый вопрос это состав инструментов. Если в наличии есть большое количество крепежных материалов, то под них стоит изготовить отдельный отдел. Это же сразу отбрасывает вариант с тканевым органайзером, поскольку крепежи просто прорвут стенки. Важным является наличие электроинструмента. Если в составе инструментов есть дрель, шруповерт, перфоратор и другие инструменты такого рода, то одинарный ящик не подойдет. Для такого органайзера придется делать большое количество отделений, под каждый из инструментов.
  2. Второй критерий это возможность передвижения органайзера. Он выходит из первого. Если в составе инструментов только самый базовый набор, то лучше сделать ящик переносным. Это позволит содержать инструмент в квартире. К тому же, удобно подносить инструменты сразу к месту работы. Стационарный органайзер удобен свой просторностью. Здесь можно расположить все, что требуется, начиная от простых инструментов, заканчивая болгаркой и электропилой.
  3. Следующий и последний вопрос это используемые материалы. Фанера не способна выдержать вес тяжелых инструментов, но она подойдет для создания верхних полок стационарного органайзера. Лучше всего использовать доски. Это достаточно легкий в крепежах материал, который отличается достаточно крепостью, чтобы выдержать вес тяжелых инструментов. Для придания дополнительной жесткости ящику используются металлические уголки. С помощью металлической рамки можно создать достаточно устойчивую конструкцию и даже поставить ее на колесики для удобства перемещения в пространстве.

Инструкция и этапы изготовления ящика для инструментов

Поэтапный разбор изготовления базовых вариантов ящиков поможет создать свой уникальный проект. В каждый из вариантов можно добавить дополнительные отделения, использовать имеющиеся материалы вместо указанных, а также вносить любые другие изменения в рамках конструкции.

Простейший переносной ящик

Простейший переносной ящик был придуман еще в эпоху советского прошлого. Он достаточно прост в изготовлении. Здесь не предусмотрено отделений для крепежей, но их можно сделать самостоятельно. Сам ящик представляет собой открытый короб с треугольным верхом и перекладиной.

Под мелкие вещи предусмотрен лоток в верхней части конструкции. Есть два варианта крепежа для ящика. Детали можно посадить на клей или использовать саморезы. В качестве материала можно использовать любую доску. Под ручку подойдет черенок лопаты или другая металлическая или деревянная деталь круглого сечения. Главное, чтобы будущий ящик было удобно держать в руке.

Чертеж простейшего переносного ящика

Можно использовать вместо доски толстую фанеру. Все детали нужно вырезать, края желательно обработать грубой наждачной бумагой. После чего вгоняя саморезы в месте пересечения деталей, скрепить все элементы. Ничего сложного в этом нет, полный цикл изготовления ящика займет меньше 2 часов. После того, как органайзер готов, его желательно покрыть краской или лаком. Внутри можно сделать разделение с помощью дополнительных перегородок, разделив ящик на отделы.

Для мелких вещей можно сделать отдельный отдел, а можно закрепить лоток в верхней части ящика. Лоток представляет собой открытый желоб прямоугольного сечения, который крепится так же на саморезы.

Ящик для инструментов на колесах

Ящик для инструментов на колесах это уже более сложная система хранения. Ее можно использовать для того, чтобы спрятать тяжелые электрические инструменты. При этом в органайзере можно разместить и крепежи с остальным набором мелких и средних инструментов.

Перед тем, как делать ящик нужно прикинуть размеры проекта. Прежде всего, определиться с количеством ящиков. Имейте в виду, в один ящик нельзя класть больше 1-2 электрических инструментов. С учетов габаритов дрели или перфоратора нужно подбирать глубину ящиков. Можно предусмотреть наличие открытых полок для сварочного аппарата и другого габаритного оборудования.

Еще один момент, с которым нужно определиться – это количество ящиков в ширину. Как правило, в конструкции только один ящик в ширину, так проще собрать все элементы вместе Меняется только количество ящиков в длину и их глубина. Уже после сборки деталей, каждый ящик разбивается на отдельные места хранения. Но если инструментов слишком много, то органайзер может получиться слишком высоким, что очень неудобно. Поэтому для таких мест хранения можно предусматривать ширину в два ящика, но между ними обязательна дополнительная рамка металлических уголков в качестве ребра жесткости. Сверху желательно сделать ручки в виде изогнутых металлических труб или сваренных уголков. Ручки необходимы для удобства перемещения органайзера.

В качестве материала понадобятся металлические уголки в качестве основы конструкции и фанера в качестве заполнителя. Доски тоже подойдут, но они будут занимать много полезного пространства.

После того, как определено количество ящиков, можно рассчитать длину и ширину будущего органайзера. Между собой уголки скрепляются сваркой. Шов должен быть аккуратным, с внешней стороны ящика. Окалину обязательно требуется сбить молотком. После того, как рамка готова, на нее сразу можно наварить колеса для перемещения.

Если в ширину органайзер составляет больше 1 ящика, но потребуется больше 4 колес: 6 или 8 для 2 и 3 ящиков соответственно.

Ящики собираются отдельно на полу, после под них наваривают крепежи из уголков, куда и устанавливаются коробы. Ящики должны быть максимально большими, разделение на отделы производится потом, сразу по всей глубине короба с помощью отрезов фанеры. Под каждый вид инструментов и крепежей можно сделать свое отделение. Все зависит только от предпочтений будущего владельца.

Металлический бокс для инструментов

Металлический бокс для инструментов хорош долгим сроком службы и удобством для дальних перевозок. Для изготовления бокса понадобятся штангенциркуль и рулетка для замеров, сварка и лист металла. Сварку желательно использовать как можно меньше, большую часть изгибов нужно выполнять с помощью наковальни и молотка.

Предварительно нужно прикинуть требуемый объем ящика, нанести детали на лист и разрезать по линиям. После этого согнуть ящик и заварить необходимые швы. Ручка к ящику крепится болтами. Получившаяся конструкция во многом будет похожа на первый вариант из дерева. Для того, чтобы создать дополнительное место под хранение инструментов, нужно снизу прикрепить направляющие для металлического ящичка, который так же можно сделать с помощью сварки.

Можно изготовить несколько коробов, закрепив их заклепками, как это показано на рисунке. Это сделает ящик более компактным и практичным. Позволит хранить большое количество нужных мелочей и инструментов.

Металлический бокс для инструментов

Интересные идеи для инструментальных хранилищ

Интересных идей для инструментальных хранилищ достаточно много. Рассмотрим наиболее популярные варианты:

  • Навесной шкаф. Шкаф из реек выполняется над верстаком. Здесь удобно хранить разного рода ключи и инструменты, которые могут понадобиться при работе за верстаком. В квартире такое хранилище не очень удобно, но если планом предусмотрен гардероб, то можно навесить шкаф в нем. Все инструменты здесь хранятся в подвешенном состоянии, поэтому не получится использовать шкаф для хранения электроинструментов.
  • Ящик с вставками. Под вставками подразумеваются обычные обрезки трубы, встроенные в деревянный ящик. В обрезки удобно вставлять пассатижи, полотки, кусачки и прочие инструменты с длинными ручками.
  • Вырезанные в паралоне формы. Это вариант для наиболее педантичных пользователей. В листе паралона под каждый инструмент вырезается строгая форма, куда идеально входи хранимый инструмент. Сам паралон можно поместить на любую горизонтальную поверхность.

Ничего сложного в изготовлении ящика для инструментов своими руками нет. Главное, четко представлять себе конечный результат и предъявляемые требования. Важнейшим требованием к органайзеру является удобство пользователя. Изготавливать ящик лучше из того, что есть под рукой, чтобы максимально удешевить конструкцию.

stroypomochnik.ru

изготовления самодельного ящика для инструментов из алюминия и дерева

Любой ответственный хозяин всегда хранит весь инструмент на своём месте. Даже небольшие наборы должны храниться аккуратно и упорядочено. Для организации места хранения инструмента, ключей и других приспособлений можно самостоятельно организовать шкафы, столы и ящики с возможностью транспортировки.

Подготовительный этап

Деревянный чемодан для ключей не только часть образа любого мастера или плотника, но и функциональная составляющая. В определённый момент ассортимент инструмента доходит до такого состояния, что без организации упорядоченного хранения нужный ключ или отвёртку становится просто невозможно найти. Кроме того, бывает и такой инструмент, который требователен к условиям хранения и от взаимодействия, трения и тряски может повредиться и прийти в негодность.

При необходимости удалённого ремонта, когда требуется выполнить какую-либо задачу в отрыве от рабочего места, очень сильно выручит транспортировочный чемодан или инструментальный кейс, а также в том случае, если вы желаете организовать хранение, разбив его на сектора для автомобильного, слесарного, столярного инструмента.

Итак, нам требуется ящик для хранения нужного инструмента, расходных и крепёжных элементов. В продаже можно обнаружить достаточно большой выбор разнообразных чемоданов и ящиков, лёгких, удобных и компактных. Подобрать такой под нужные задачи не составит проблем, но стоят они больших денег.

Конструкция и материал

Давайте для начала определимся, какие же виды ящиков бывают:

  • Переносной. Комплектуется небольшим количеством инструментов, в соответствии с выполняемым профилем работ. Для безопасного хранения и переноски устанавливается замок. Внутри организовываются специальные ниши и отсеки для хранения переносимого имущества, с целью исключения повреждений и соприкосновений.
  • Стационарный. По сравнению с предыдущим вариантом, такой ящик максимум передвигается в пределах мастерской или помещения, но никак не предполагает транспортировки до места проведения работ. Конструкция не предусматривает какой-либо фиксации инструментов и прочих элементов, но раскладываются они по своим отсекам и ячейкам для более компактного хранения.
  • Специализированный. Главным отличием от первых двух категорий является тот факт, что это хранилище предназначается для чёткой группы элементов. Например, раскладки гаечных ключей, наборов отвёрток, головок или электроинструмента. Кроме основной хранящейся части, дополнительно в ящик укладывают и расходные материалы для обслуживания.

Перед началом работ по изготовлению требуется чётко определиться, какой вариант требуется вам. И начать стоит с полной переборки своего инструмента, разложив их по группам и размерам. В итоге вы без особых усилий самостоятельно сможете выбрать нужное количество ящиков.

Выбор материала

  • Металл. Довольно непросто изготовить. Возможно, потребуется сварка и резка металлических конструкций из листового металла. В итоге такое изделие будет много весить и тяжело перемещаться. Но ввиду своих преимуществ, такой вариант достоин внимания. В случае хранения тяжёлого и габаритного инструмента меньше шанс повредить отсеки. Но при этом для хранения столярных приспособлений не подойдёт. Идеальной совокупностью будет изготовление верстака и встроенных металлических ящиков. Изготавливая самостоятельно передвижной вариант, можно использовать тонкую жесть и скопировать конструкцию с фабричного изделия. Ещё очень интересный вариант — передвижная тележка с ящиками. Оборудуется она специальными поворотными колёсами для удобства передвижения. Такой вариант приобрёл свою популярность среди автомастерских, гаражей и сервисов по обслуживанию автотранспорта. Попытка самостоятельно изготовить такой вариант доставит много сложностей.
  • Фанера. Можно сделать почти идентичные ящики используя фанеру. Большим плюсом будет простота обработки такого материала.

Начать стоит с чертежа с размерами. Размеры нужно выполнять в соответствии с габаритами того инструмента, который планируется в нём хранить.

Особое внимание уделяется компоновке, крепёжным и другим элементам, которые учитываются на стадии проектирования.

Инструментальный ящик

При создании деревянного ящика для инструментов своими руками по чертежу, который у нас уже есть, нам потребуется:

  • Пиломатериал, доска толщиной 10−20 мм.
  • Ножовка по дереву.
  • Карандаш и линейка.
  • Крепёжные элементы.

Классическая конструкция не имеет отсеков, ячеек и иных функциональных приспособлений, представляет она из себя глубокий короб и ручку для транспортировки. Форма ручки выполняется такой для более комфортной переноски, в случае если в коробе инструмент расположен неравномерно. Единственное дополнение, которое будет уместно, — это вставка посередине короба для разделения ёмкости на два отсека. В левой секции можно хранить свёрла, болты, гайки, шурупы и прочие мелкие детали. В правой — молотки, ключи и прочие крупные элементы.

Если такой ящик не планируется постоянно транспортировать, рационально будет изготовить сверху коробки выдвижную крышку. Детали вырезаются из доски по размерам с чертежа и скрепляются саморезами. Для увеличения срока службы можно покрасить или покрыть защитным покрытием фанерной поверхности поделки.

Железный органайзер для инструментов своими руками

За основу берут кейс, состоящий из нескольких коробов, скрепляющихся между собой подвижными планками, одна из которых переходит в ручку.

  • Лист железа или жести малой толщины.
  • Угловая шлифовальная машина с отрезным и зачистным кругами.
  • Болты, гайки, шайбы для скрепления деталей.
  • Пассатижи.
  • Напильник.
  • Наковальня.
  • Молоток.

Конечно же, первым этапом проводят работы по начертанию чертежа и размеров под требуемый размер инструмента и отсеков хранения различных расходных материалов и крепёжных деталей. В размерах нужно учитывать стыки и места сгибов, делать небольшой запас в 1−2 миллиметра. Разметку можно производить керном прямо по листу железа. После нанесения разметки на лист переходим к вырезке.

Для прямых внешних отрезов можно применить УШМ, для закрытых углов — только ножницы по металлу. Изготовление начинаем с основной части коробов, их получается 2 открытых, 2 закрытых с органайзерами и один большой, который является основанием. Направляющие делаются из более толстого железа и закрепляются болтами или заклёпками, чтобы у них имелся свободный ход для возможности складывания кейса.

Подводя итоги, можно сказать, что при желании все возможно. Если в вашем инвентаре все хорошо, дополните его наличием отсеков и ёмкостей для хранения. Если же у вас огромное количество всяческих инструментов, а также и электроинструментов, стоит задуматься о создании большого ящика, который все в себя уместит и поможет сохранить все в целости и сохранности. Больше не придётся постоянно искать нужный ключ или отвёртку, потому что у вас все будет лежать на своём месте.

obinstrumentah.info

Ящик для инструментов своими руками

Если у вас накопилось много различных инструментов и вы хотите как-то упорядочить их в одном месте, то сделав ящик для инструментов своими руками вы решите эту проблему. Конечно, можно купить готовый пластиковый ящик, которые сейчас в изобилии встречаются на прилавках магазина, но это ли путь настоящего самоделкина? Также не стоит забывать о том, что вы можете сделать ящик для инструментов именно такого размера, который вам нужен.

Итак, приступим. Основным материалом для изготовления послужат сосновые доски, толщиной 2 см. Это прочное дерево с красивой текстурой. Также для изготовления ручки нам понадобится круглая рейка диаметром от 2-х до 3-х см.

Прочая необходимая мелочевка:

  • ручная пила или электролобзик;
  • столярный клей;
  • гвозди или шурупы;
  • наждачная бумага.

Чертеж и модель
Продумав внешний вид ящика и его размеры, вы облегчите себе работу по его изготовлению.

На фотографии расположенной ниже, видно, что ящик состоит из 6-ти деталей.

  • Основание A (35×20 см) — 1 шт;
  • Боковые стенки B (22×20 см) — 2 шт;
  • Передние стенки С (35×10 см) — 2 шт;
  • Ручка D (35×2 см) — 1 шт.

В первую очередь необходимо отметить линии разреза на досках. Для этого отлично подойдет угольник с карандашом. Как говорится — «Семь раз отмерь — один отрежь».

Распиливать доски удобно с помощью циркулярной пилы, она дает чистый перпендикулярный рез, но если её нет — не беда, с этим вполне справятся электролобзик или обычная пила.

На фото ниже, показаны уже выпиленные детали ящика для инструментов.

Поверхность и грани деталей необходимо зашкурить наждачной бумагой, чтобы не было заусениц.

Приступаем к склеиванию. Для этого понадобится столярный клей, ПВА тоже подойдет. Соедините детали вместе, как показано на рисунке и оставьте клей высыхать. Хороший клей образует крепкое соединение, которое крайне трудно будет сломать.

Примечание: не следует наносить слишком много клея, это замедлит его высыхание, но почти не увеличит прочность.

Длинные стенки, а также проклеенные места соединений для большей надежности сколотим гвоздями.

Ящик для инструментов уже почти готов, осталось только сделать ручку. Для этого я использовал круглую рейку, диаметром 3 см. Обрезав её до нужной длины (35 см), я также посадил её на клей и прибил гвоздями.

Получившийся ящик для инструментов можно покрасить краской, лаком или покрыть морилкой, чтобы защитить дерево.

На фото ниже показан результат работы:
