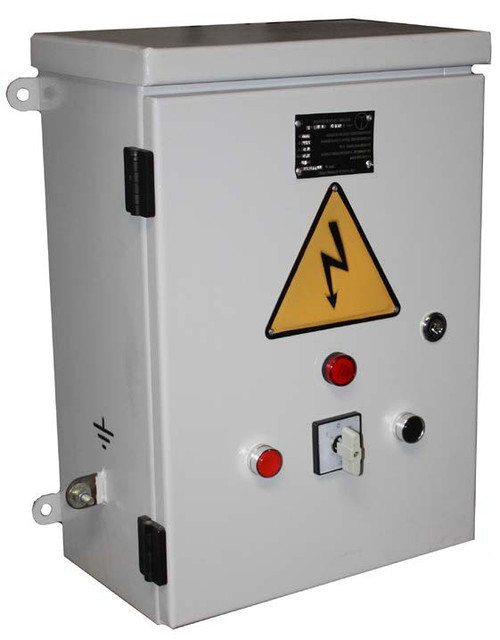

Ящики управления Я5000 (РУСМ5000)

1. Назначение и область применения

Ящики управления асинхронными электродвигателями серии Я5000 (ящики) предназначены для управления электроприводами переменного тока с асинхронными электродвигателями с короткозамкнутым ротором, категории применения АС3 по ГОСТ Р 50030.1.
Степень защиты от воздействия окружающей среды IP42 и IP54 по ГОСТ 14254.
Ящики изготавливаются для нужд экономики страны.

2. Структура условного обозначения:

ЯХХХХХХ-ХХХХ ХХХХ:
Я – конструкция ящик;
Х – класс по назначению:
    5 – управление асинхронным электродвигателем с короткозамкнутым ротором;
Х – группа в классе:
    0 – ящик с блоками зажимов;
    1 – управление нереверсивным электродвигателем;
    4 – управление реверсивным электродвигателем;
ХХ – порядковый номер схемы:
    см. таблицу 1;
ХХ – завод изготовитель;
ХХ – исполнение по току:
    см. таблицу 2;
Х – исполнение по напряжению главной цепи:
    4 - ~220 В, 50 Гц;
    7 - ~380 В, 50 Гц;
Х – исполнение по напряжению вспомогательной цепи:
    4 - ~220 В, 50 Гц;
    7 - ~380 В, 50 Гц;

ХХХХ – степень защиты, климатическое исполнение и категория размещения:
    42 – IP42 УХЛ4;
    54 – IP54 У1.

Условия эксплуатации:

  • высота над уровнем моря до 2000м;
  • температура окружающего воздуха от плюс 35°С до плюс 1°С для ящиков с климатическим исполнением УХЛ4 и от плюс 40°С до минус 40°С для ящиков с климатическим исполнением У1;
  • по механическим воздействиям ящики соответствуют группе условий эксплуатации М1 по ГОСТ 17516.1-90Е;
  • рабочее положение в пространстве – установка на вертикальной плоскости, допускается отклонение от рабочего положения до 5° в любую сторону;
  • по требованиям безопасности ящики соответствуют ГОСТ 12.1.004-91, ГОСТ 12.2.007.0-75.

3. Номенклатура и характеристики ящиков по назначению

По назначению ящики имеют исполнения:

  • для управления нереверсивными электродвигателями на токи до 160 А;
  • для управления реверсивными электродвигателями на токи до 160 А;
  • для управления реверсивным электродвигателем задвижек общего назначения с односторонней муфтой ограничения крутящего момента на токи до 16 А;
  • для управления реверсивным электродвигателем задвижек общего назначения с двухсторонней муфтой ограничения крутящего момента на токи до 16 А;
  • для управления реверсивным электродвигателем задвижек взрывозащищённого исполнения с односторонней муфтой ограничения крутящего момента на токи до 20 А;
  • для управления реверсивным электродвигателем задвижек взрывозащищённого исполнения с двухсторонней муфтой ограничения крутящего момента на токи до 16 А;
  • однофидерные для управления одним электродвигателем;
  • двухфидерные для управления двумя электродвигателями;
  • с автоматическим выключателем в главной цепи;
  • без автоматического выключателя в главной цепи;
  • с избирателем управления на двери;
  • без избирателя управления.

Номенклатура ящиков и их характеристики по назначению, количеству управляемых двигателей, наличию аппаратов защиты главной цепи и наличию избирателя управления на двери приведены в таблице 1.

Исполнения ящиков по номинальному току приведены в таблице 2.
Типоисполнение, технические данные и аппаратный состав ящиков управления нереверсивными и реверсивными электродвигателями в исполнении IP42 и IP54 приведены в таблице 3…7.

Технические характеристики  (Таблица 1)
Номинальное напряжение питающей сети, В 220/380
Номинальное напряжение главной цепи, В 380
Номинальное напряжение вспомогательной цепи, В 220
Предельное отклонение напряжения питающей сети, % +10, минус 15
Номинальная частота питающей сети, Гц 50
Номинальный ток, А 0,6. .160













Номинальный режим работы ящиков:

  • прерывисто – продолжительный;
  • продолжительный;
  • повторно – кратковременный;
  • кратковременный по категории АС3 по ГОСТ Р 50030.1.

Степень защиты ящиков от воздействия окружающей среды IP42 и IP54 по ГОСТ 14254-80.


Номенклатура и характеристики ящиков по назначению
Таблица 1
Тип ящика управления Количество управляемых двигателей Аппарат защиты главной цепи Избиратель управления на двери Дополнительные узлы

1. Ящики управления нереверсивными двигателями

Я5110 1 + - +
Я5111 1 + + +
Я5114 2 + - -
Я5115 2 + + -
Я5120 1 + -
+
Я5121 1 + + +
Я5124 2 + - -
Я5125 2 + + -
Я5130 1 - - +
Я5131 1 - + +
Я5140 1 - - -
Я5141 1 - + -

2. Ящики управления реверсивными двигателями

Я5410 1 + - +
Я5411 1 + + +
Я5414 2 + - -
Я5415 2 +
+
-
Я5420 1 + - +
Я5421 1 + + +
Я5424 2 + - -
Я5425 2 + + -
Я5430 1 - - +
Я5431 1 - + +
Я5440 1 - - -
Я5441 1 - + -

3. Ящики управления электроприводом задвижек с односторонней муфтой крутящего момента

Я5451 1 + + -
Я5452 1 + + -
Я5453 1 + + -
Я5454 1 + + -
Я5461 1 + + -
Я5462 1 + + -
Я5463 1 + + -
Я5464 1 + + -

4. Ящики управления электроприводом задвижек с двухсторонней муфтой крутящего момента

Я5455 1 + + -
Я5456 1 + + -
Я5457 1 + + -
Я5458 1 + + -
Я5465 1 + + -
Я5466
1
+ + -
Я5467 1 + + -
Я5468 1 + + -

5. Ящики с клеммными зажимами БЗ24-4П25-в/вУ3-10

Я5001 - - - +
Я5002 - - - +
Я5003 - - - +

6. Ящики с клеммными зажимами ЗН24-16П63-в/вУ3

Я5004 - - - +
Я5005 - - - +
Я5006 - - - +

Дополнительные узлы, устанавливаемые в ящики управления при указании в заказе номера узла.

Номер узла Состав и назначение дополнительного узла
№1 Светосигнальная арматура, сигнализирующая о готовности фидера к работе
№2 Промежуточное реле типа РЭП15 Uк ~220 В, 50 Гц, 2з+2р и блок зажимов БЗ24-4П25-в/вУ3-10
№3 Два промежуточных реле типа РЭП15 Uк ~220 В, 50 Гц, 2з+2р и два блока зажимов БЗ24-4П25-в/вУ3-10
№4 Промежуточное реле типа РЭП15 Uк ~220 В, 50 Гц, 4з и блок зажимов БЗ24-4П25-в/вУ3-10
№5 Промежуточное реле типа РЭП15 Uк =24 В постоянного тока 2з+2р и блок зажимов БЗ24-4П25-в/вУ3-10
№6 Два промежуточных реле типа РЭП15 Uк =24 В постоянного тока 2з+2р и два блока зажимов БЗ24-4П25-в/вУ3-10
№7 Дополнительный переключатель типа П2Т-1 и блок зажимов
№8 Дополнительный блок зажимов БЗ24-4П25-в/вУ3-10
№9
Кнопка с грибовидным толкателем без возврата типа КГК11-1Б
№10 Кнопка с ключём типа ККЛ11 для запрета управления
№11 Зажимы наборные типа ЗН24-16П63-в/вУ3 для обеспечения возможности питания ящиков “в цепочку”

























Исполнение по току

Исполнение по току
Знаки в индексе Номинальный ток ящика, А
18 0,6
19 0,8
20 1,0
21 1,25
22 1,6
23 2,0
24 2,5
25 3,15
26 4,0
27 5,0
28 6,3
29 8,0
30 10
31 12,5
32 16
33 20
34 25
35 32
36 40
37 50
38 63
39 80
40 100
41 125
42 160



















































Типоисполнения, технические данные и аппаратный состав нереверсивных ящиков управления в исполнении IP42

Тип ящика Типовой индекс Номинальный ток Iн, А Пределы регулирования тепл. реле Iнэ, А Габаритные размеры, мм
Я5110
Я5111
Я5114
Я5115
Аппаратный состав:
  • Автоматический выключатель  ~380В, 50Гц;
  • Магнитный пускатель 10А;
  1874 0,6 0,54…0,72
  2074 1,0 0,85…1,15
  2174 1,25 1,1…1,4
  2274 1,6 1,36…1,84
  2474 2,5 2,1…2,9
  2574 3,15 2,7…3,7 400х300х180
  2674 4,0 3,4…4,6 400х300х180*
  2774 5,0 4,2…5,8
  2874 6,3 5,4…7,4
  2974 8 7,0…10
  3074 10 7,0…10
Я5110
Я5111
Я5114
Я5115
Я5130
Аппаратный состав:
  • Автоматический выключатель  ~380В, 50Гц;
  • Магнитный пускатель 25А;
  • Предохранитель
Я5131 3174 12,5 9,5…14
  3274 16 13…19 400х300х180
  3374 20 18…25 600х400х180*
  3474 25 18…25
Я5120
Я5121
Я5124
Я5125
Аппаратный состав:
  • Автоматический выключатель  ~380В, 50Гц;
  • Магнитный пускатель 10А;
  1874 0,6 0,54…0,72
  2074 1,0 0,85…1,15
  2174 1,25 1,1…1,4
  2274 1,6 1,36…1,84
  2474 2,5 2,1…2,9
  2574 3,15 2,7…3,7 400х300х180
  2674 4,0 3,4…4,6 600х400х180*
  2774 5,0 4,2…5,8
  2874 6,3 5,4…7,4
  2974 8 7,0…10
  3074 10 7,0…10
Я5120
Я5121
Я5124
Я5125
Я5140

Аппаратный состав:

  • Автоматический выключатель ~380В, 50Гц;
  • Магнитный пускатель 25А;
  • Предохранитель
Я5141 3174 12,5 9,5…14
  3274 16 13…19 400х300х180
  3374 20 18…25 600х400х180*
  3474 25 18…25


Аппаратный состав:

  • Автоматический выключатель  ~380В, 50Гц;
  • Магнитный пускатель 40А;
  • Предохранитель
  3574 32 27,2…36,8 600х400х180
  3674 40 34…40 400х300х180*
Я5110
Я5111
Я5120
Я5121
Я5130
Я5131

Аппаратный состав:

  • Автоматический выключатель ~380В, 50Гц;
  • Магнитный пускатель 63А;
  • Предохранитель
Я5140 3774 50 42,5…57,5 600х400х250
Я5141 3874 63 53,5…63 600х400х250*
  Аппаратный состав:
  • Автоматический выключатель  ~380В, 50Гц;
  • Магнитный пускатель , 2з+2р;
  • Предохранитель
  3974 80 68…92 600х600х250
  4074 100 85…100 600х400х250*
  Аппаратный состав:
  • Автоматический выключатель  ~380В, 50Гц;
  • Магнитный пускатель ;
  • Предохранитель
  4174 125 106…143 600х600х250
  4274 160 136…160 600х400х250*

































































































































 Знаком (*) отмечены габаритные размеры двухфидерных ящиков.

Типоисполнения, технические данные и аппаратный состав реверсивных ящиков управления в исполнении IP41

Тип ящика Типовой индекс Номинальный ток Iн, А Пределы регулирования тепл. реле Iнэ, А Габаритные размеры, мм
Я5410 Аппаратный состав:
  • Автоматический выключатель  ~380В, 50Гц;
  • Магнитный пускатель 10А
Я5411 1874 0,6 0,54…0,72
Я5414 2074 1,0 0,85…1,15
Я5415 2174 1,25 1,1…1,4
Я5420 2274 1,6 1,36…1,84
Я5421 2474 2,5 2,1…2,9
Я5424 2574 3,15 2,7…3,7 400х300х180
Я5425 2674 4,0 3,4…4,6 600х400х180*
Я5430 2774 5,0 4,2…5,8
Я5431 2874 6,3 5,4…7,4
Я5440 2974 8 7,0…10
Я5441 3074 10 7,0…10
  Аппаратный состав:
  • Автоматический выключатель ~380В, 50Гц;
  • Магнитный пускатель 25А
  • Предохранитель

  3174 12,5 9,5…14
  3274 16 13…19 400х300х180
  3374 20 18…25
  3474 25 18…25
  Аппаратный состав:
  • Автоматический выключатель ~380В, 50Гц;
  • Магнитный пускатель 40А;
  • Предохранитель
  3574 32 27,2…36,8 600х400х180
  3674 40 34…40 400х300х180*
Я5410
Я5411
Я5420
Я5421
Я5430
Я5431
Аппаратный состав:
  • Автоматический выключатель  ~380В, 50Гц;
  • Магнитный пускатель 63А;
  • Предохранитель
Я5440 3774 50 42,5…57,5 600х600х250
Я5441 3874 63 53,5…63 600х600х250*
  Аппаратный состав:
  • Автоматический выключатель ~380В, 50Гц;
  • Магнитный пускатель;
  • Предохранитель
  3974 80 68…92 600х600х360
  4074 100 85…100 600х600х360*
  Аппаратный состав:
  • Автоматический выключатель  ~380В, 50Гц;
  • Магнитный пускатель ;
  • Предохранитель
  4174 125 106…143 600х600х360
  4274 160 136…160 600х600х360*

























































































 Знаком (*) отмечены габаритные размеры двухфидерных ящиков.

Ящики управления Я5000, РУСМ5000 | Изготовление электрощитового оборудования | Электротехническая продукция

Самара, ул. Санфировой, д. 3 - Пн-Пт 9:00-18:00
Самара, 5 поселок Киркомбината, д. 5 - Пн-Пт 9:00-17:00
Тольятти, Приморский бульвар, д. 2Б, под.3, этаж 3, офис 6 - Пн-Пт 9:00-17:00

Сб Выходной
Вс Выходной

Мы работаем с 4 по 7 мая 2021 г с 9:00-14.30

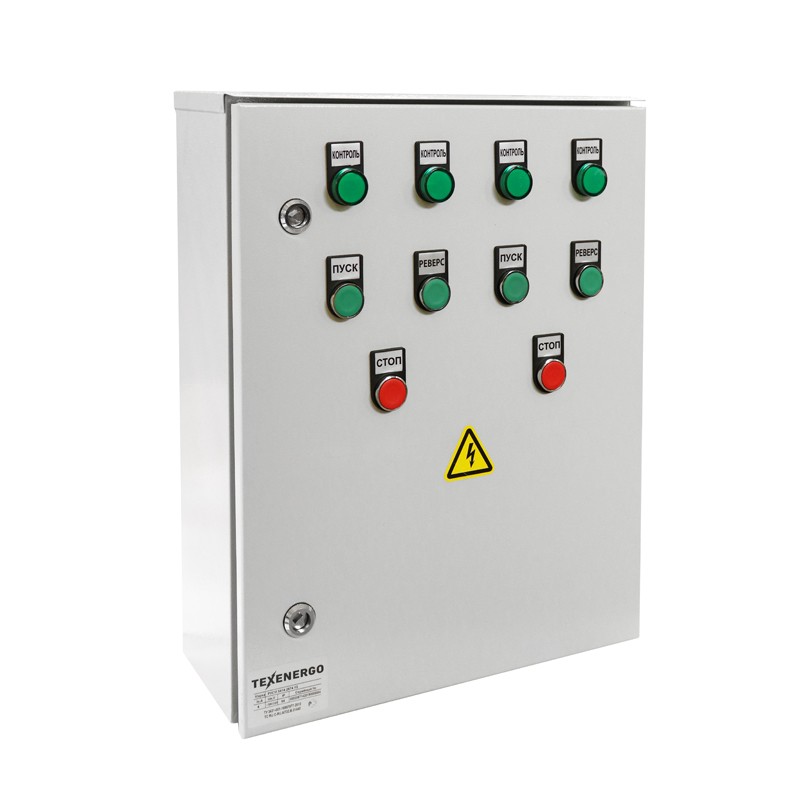

Ящик управления Я(РУСМ)5000

Ящики управления типа Я5000, (РУСМ5000, ЩУ5000) предназначены для управления асинхронными электродвигателями с короткозамкнутым ротором мощностью до 75 кВт., работающими в продолжительном, кратковременном или повторно- кратковременном режимах. Ящики управления РУСМ5000 применяются в помещениях с высокой влажностью и изготавливаются в корпусах со степенью защиты IР54. Соответствуют ГОСТ Р51321.1-2000.

Ящики управления изготавливаются в металлических боксах с монтажной панелью. Степень защиты в зависимости от типа ящика: IP31 или IP54. Ящики комплектуются в соответствии с обозначением и типовым индексом: автоматическими выключателями, пускателями, тепловыми реле, светосигнальной арматурой и аппаратами управления (кнопки, переключатели).



Типовой индекс Ном. ток авт.выкл., А Уставка теплового реле, А Ном. ток контактора, А Величина контактора
18 1,6 0,38 - 0,65 10 1
20 1,6 0,61 - 1,0
22 2 0,95 - 1,6
24 3,15 1,5 - 2,6
26 5 2,4 - 4,0
28 8 3,8 - 6,0
29 10 5,5 - 8,0
30 12,5 7 - 10
31 16 9,5 - 14 25 2
32 20 13 - 19
34 31,5 18-25
35 40 27,2 - 36,8 40 3
36 50 34 - 40
37 63 42,5 - 57,5 63 4
38 80 53,5 - 63,0
39 100 68 - 92 100 5
40 125 85 - 100
41 160 106 - 143 160 6
42 160 136 - 160



Структура условного обозначения ящиков управления Я5000, РУСМ5000

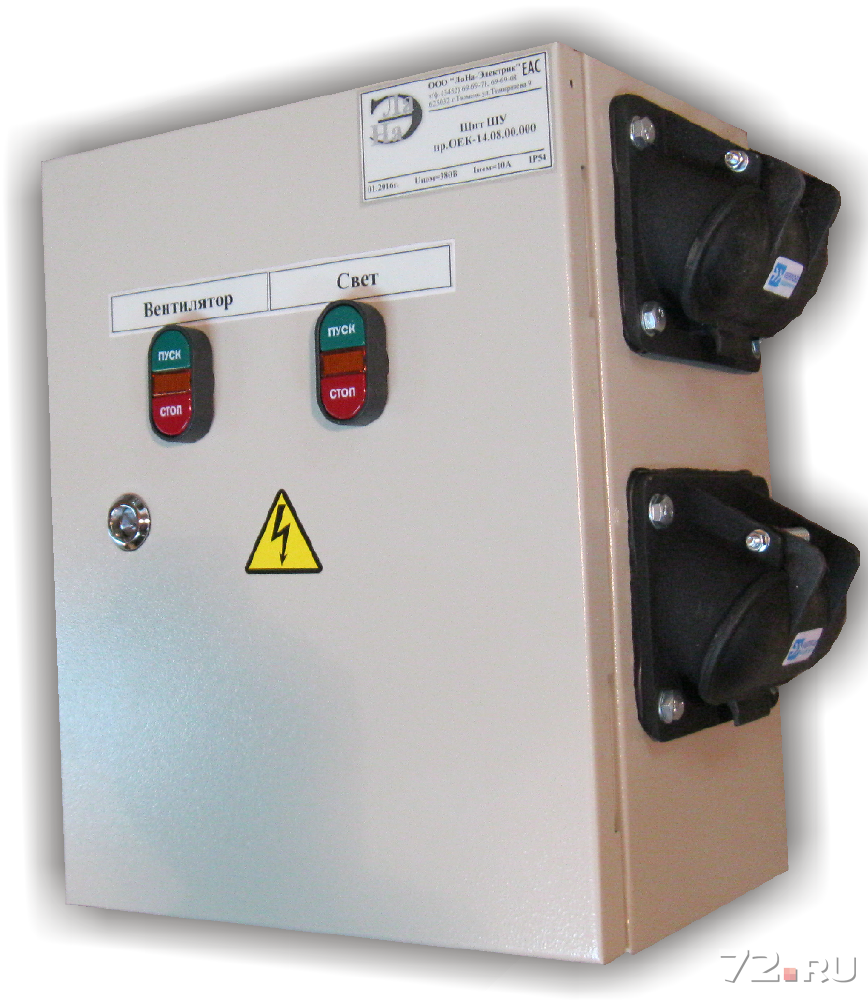

Ящик управления СУ-Я5000

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ:

Устройство управления пред­назначено для управления одним (или несколькими) асинхронным двигателем с короткозамкнутым ротором в категории применения АС-3 по ГОСТ 11206 (т. е. пуск и отключение вращающегося элект­родвигателя), а также возможно применение для кратковременно­го и повторно-кратковременного режим, но в категории АС-3. Ос­новное применение: для одиноч­ных приводов с местным и дистан­ционным управлением.



КОНСТРУКЦИЯ:

Устройство управления представляет собой единый блок и состоит из пускорегулирующей, коммутационной и светосигнальной аппаратуры.

Пускорегулирующая аппаратура установлена на панели и состоит из авто­матического выключателя, электромагнитного пускателя, электротеплового реле, предохранителя, промежуточного реле.

Панель крепится к задней стенке корпуса устройства, коммутационная и сигнальная аппаратура устанавливается на двери и состоит из выключателей кнопочных, переключателей выбора режима работы и светосигнальных уст­ройств.

В зависимости от типоисполнения устройства отдельные элементы не ус­танавливаются.

Корпус устройства управления выполнен в виде ящика штампосварной кон­струкции с передней дверью, закрывающейся на замки, имеет проушины для крепления на вертикальной плоскости.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:



Ящики серии Я-5000 выполняют функции:

  • управления нереверсивными электродвигателями на токи до 160 А;
  • управления реверсивными электродвигателями на токи до 160 А;
  • управления реверсивным электродвигателем задвижек общего назначения с односторонней муфтой ограничения крутящего момента на токи до 16 А;
  • управления реверсивным электродвигателем задвижек общего назначения с двухсторонней муфтой ограничения крутящего момента на токи до 16 А;
  • управления реверсивным электродвигателем задвижек взрывозащищённого исполнения с односторонней муфтой ограничения крутящего момента на токи до 20 А;
  • управления реверсивным электродвигателем задвижек взрывозащищённого исполнения с двухсторонней муфтой ограничения крутящего момента на токи до 16 А;
  • однофидерные для управления одним электродвигателем;
  • двухфидерные для управления двумя электродвигателями;
  • с автоматическим выключателем в главной цепи;
  • без автоматического выключателя в главной цепи;
  • с избирателем управления на двери;
  • без избирателя управления.

Ящики управления Я5000, РУСМ5000 от производителя НКУ ЭЛЕКТРОКОМПЛЕКТ

ВНИМАНИЕ!!! Вы можете перейти на страницу выбора ящика по параметрам на сайте.

Если Вы не нашли интересующий Вас ящик Я5000 или РУСМ5000, то можете скачать каталог и выбрать его по параметрам: СКАЧАТЬ КАТАЛОГ Я(РУСМ)5000

Ящики управления асинхронными трехфазными электродвигателями Я5000, РУСМ5000:

Простыми словами, ящики управления Я5000 и РУСМ5000 являются неотъемлемой частью в использовании электродвигателей, так как выполняют основные их функции: включение/выключение электродвигателей, защита от перегрузки по току, тепловая защита.

Режим работы: продолжительный, кратковременный и повторно-кратковременный.

Мощность: до 75 кВт в типовом исполнении.

Серия Я5000 – используется в сухих и не пыльных помещениях. Серия РУСМ5000 обладает степенью защиты IP54, что позволяет использовать ящики управления РУСМ5000 в условиях повышенной влажности и запыленности.

Классификация РУСМ5000:

Количество подключенных электродвигателей: 1 или 2.

Наличие реверса: да / нет.

Переключение на режим дистанционного управления: да / нет.

Питание цепи управления: 110В, 220В, 380В.

Перейти на страницу выбора ящика управления асинхронным трехфазным электродвигателем РУСМ5000/Я5000

Как правильно подобрать ящик управления РУСМ5000 или Я5000?

Все очень просто. Для начала нужно определиться с местом расположения ящика: если под открытым небом, а также во влажном или пыльном помещении, то РУСМ5000. Соответственно если в помещении без пыли и влаги, то Я5000.

Далее подбираем количество электродвигателей, запускаемых с одного ящика управления: 1 или 2. Если больше двух, то расчет производится индивидуально, так как данная модель не попадает под стандартный типовой рад обозначений.

Затем смотрим наличие реверса. Если необходимо, чтобы вал двигателя вращался в разные стороны, то ящик подбирается с реверсом. Соответственно, если нет необходимости вращать вал электродвигателя именно в разные стороны, то без реверса. Реверсивный ящик всегда дороже, так как предполагает наличие как минимум дополнительного контактора, подключенного при помощи механической и электронной блокировки.

Следующим этапом является локальное определение месторасположение диспетчера, который будет управлять процессами запуска и остановки электродвигателя. Другими словами: если есть необходимость управлять работой электродвигателя дистанционно (не в месте расположения силового шкафа Я5000 или РУСМ5000), то подбирается тип РУСМ5000 или Я5000 с переключателем на местное / дистанционное управление.

Выбор напряжения силовой цепи: 380В, 400В, 415В. Как правило, в основном используется напряжение 380 В.

Выбор напряжения цепи управления: 12В, 24В, 36В, 110В, 220В, 380В

Последним пунктом по подбору ящика РУСМ является выбор мощности, которая должна соответствовать мощности электродвигателя: От 120 Вт до 11 кВт.

На каждом этапе существуют множество дополнительных нюансов, которые нельзя не учитывать, если Вы хотите подойти к выбору ящика управления асинхронным электродвигателем более грамотно. Например, запас мощности контактора для его дальнейшего использования с другим по мощности электродвигателем и другим по мощности нагрузки электротепловым реле. При этом электротепловое реле и контактор должны подходить друг к другу по типоразмерам. Для предотвращения экономически неоправданных действий можно обратиться к техническим специалистам «ЭЛЕКТРОКОМПЛЕКТ» в области производства щитового электрооборудования. Они подберут или разработают наиболее подходящее решение по данной задаче.

Таблица подбора РУСМ5000 (Я5000) 6 из 120 видов.

Серия ящиков

РУСМ5111

РУСМ5110

...

РУСМ5115

РУСМ5410

...

Количество электродвигателей:

1

1

. ..

2

1

...

Наличие реверса:

без реверса

без реверса

...

без реверса

реверсивные

...

Дистанционное управление:

да

нет

...

да

нет

...

СКАЧАТЬ КАТАЛОГ РУСМ5000

Ящики управления асинхронными электродвигателями(Я5000, РУСМ5000)

Ящики управления асинхронными электродвигателями (серия 5000)


Ящики управления типа Я5000, (РУСМ5000, ЩУ5000) предназначены для управления асинхронными электродвигателями с короткозамкнутым ротором мощностью до 75 кВт., работающими в продолжительном, кратковременном или повторно-кратковременном режимах. Ящики управления РУСМ5000 применяются в помещениях с высокой влажностью и изготавливаются в корпусах со степенью защиты IР54. Соответствуют ГОСТ Р51321.1- 2000.

Конструкция и состав изделия: Ящики управления изготавливаются в металлических боксах с монтажной панелью. Степень защиты в зависимости от типа ящика: IP31 или IP54. Ящики комплектуются в соответствии с обозначением и типовым индексом: автоматическими выключателями, пускателями, тепловыми реле, светосигнальной арматурой и аппаратами управления (кнопки, переключатели).

Структура условного обозначения ЩСУ: Я Х Х Х Х-ХХ Х Х ХХХ


Как сделать заказ на электрощитовое оборудование ...

Исполнение по току ящиков управления типа Я5000

Ящики управления (Я5000, РУСМ5000)

Типовой индекс Ном. Ток авт. Выкл., А Установка теплового реле, А Ном. Ток контактора, А Величина контактора
18 1,6 0,38-0,65 10 1
20 1,6 0,61-1,0
22 2 0,95-1,6
24 3,15 1,5-2,6
26 5 2,4-4,0
28 8 3,8-6,0
29 10 5,5-8,0
30 12,5 7-10
31 16 9,5-14 25 2
33 20 13-19
34 31,5 18-25
35 40 27,2-36,8 40 3
36 50 34-40
37 63 42,5-57,5 63 4
38 80 53,5-63
39 100 68-92 100 5
40 125 85-100
41 160 106-143 160 6
42 160 136-160



Я5000, РУСМ5000

Ящики управления (Я5000, РУСМ5000)

Наименова­ние Номи­наль­ный
ток, А
Ток
те­плового расце­пителя, А
Габарит­ный
размер ВхШхГ,мм
Я5411—1874 1 0,4-0,63 395×310х220
Я5411—2074 2 0,63-1 395×310х220
Я5411—2274 2 1-1,6 395×310х220
Я5411—2474 4 1,6-2,5 395×310х220
Я5411—2674 5 2,5-4 395×310х220
Я5411—2874 10 4-6 395×310х220
Я5411—2974 10 5,5-8 395×310х220
Я5411—3074 16 7-10 395×310х220
Я5411—3174 16 10-13 395×310х220
Я5411—3274 20 12-18 395×310х220
Я5411—3474 32 17-25 395×310х220
Я5411—3574 40 23-32 395×310х220
Я5411—3674 50 30-40 395×310х220
Я5411—3774 63 37-50 395×310х220
Я5411—3874 80 48-65 395×310х220
Я5411—3974 100 63-80 500×400х220
Я5411—4074 125 80-93 500×400х220

Я5000, РУСМ5000

Ящики управления (Я5000, РУСМ5000)

Наименова­ние Номи­наль­ный
ток, А
Ток
те­плового расце­пителя, А
Габарит­ный
размер ВхШхГ,мм
Я5410—1874 1 0,4-0,63 395×310х220
Я5410—2074 2 0,63-1 395×310х220
Я5410—2274 2 1-1,6 395×310х220
Я5410—2474 4 1,6-2,5 395×310х220
Я5410—2674 5 2,5-4 395×310х220
Я5410—2874 10 4-6 395×310х220
Я5410—2974 10 5,5-8 395×310х220
Я5410—3074 16 7-10 395×310х220
Я5410—3174 16 10-13 395×310х220
Я5410—3274 20 12-18 395×310х220
Я5410—3474 32 17-25 395×310х220
Я5410—3574 40 23-32 395×310х220
Я5410—3674 50 30-40 395×310х220
Я5410—3774 63 37-50 395×310х220
Я5410—3874 80 48-65 395×310х220
Я5410—3974 100 63-80 500×400х220
Я5410—4074 125 80-93 500×400х220



Я5000, РУСМ5000

Ящики управления (Я5000, РУСМ5000)

Наименование Номинальный
ток, А
Ток
теплового расцепителя, А
Габаритный
размер ВхШхГ,мм
Я5110—1874 1 0,4-0,63 395×310х220
Я5110—2074 2 0,63-1 395×310х220
Я5110—2274 2 1-1,6 395×310х220
Я5110—2474 4 1,6-2,5 395×310х220
Я5110—2674 5 2,5-4 395×310х220
Я5110—2874 10 4-6 395×310х220
Я5110—2974 10 5,5-8 395×310х220
Я5110—3074 16 7-10 395×310х220
Я5110—3174 16 10-13 395×310х220
Я5110—3274 20 12-18 395×310х220
Я5110—3474 32 17-25 395×310х220
Я5110—3574 40 23-32 395×310х220
Я5110—3674 50 30-40 395×310х220
Я5110—3774 63 37-50 395×310х220
Я5110—3874 80 48-65 395×310х220
Я5110—3974 100 63-80 500×400х220
Я5110—4074 125 80-93 500×400х220



Я5000, РУСМ5000

Ящики управления (Я5000, РУСМ5000)

Наименование Номинальный
ток, А
Ток
теплового расцепителя, А
Габаритный
размер ВхШхГ,мм
Я5111—1874 1 0,4-0,63 395×310х220
Я5111—2074 2 0,63-1 395×310х220
Я5111—2274 2 1-1,6 395×310х220
Я5111—2474 4 1,6-2,5 395×310х220
Я5111—2674 5 2,5-4 395×310х220
Я5111—2874 10 4-6 395×310х220
Я5111—2974 10 5,5-8 395×310х220
Я5111—3074 16 7-10 395×310х220
Я5111—3174 16 10-13 395×310х220
Я5111—3274 20 12-18 395×310х220
Я5111—3474 32 17-25 395×310х220
Я5111—3574 40 23-32 395×310х220
Я5111—3674 50 30-40 395×310х220
Я5111—3774 63 37-50 395×310х220
Я5111—3874 80 48-65 395×310х220
Я5111—3974 100 63-80 500×400х220
Я5111—4074 125 80-93 500×400х220



Силовые Щиты Ящики управления Я5000, РУСМ5000

Тип ящика

Я, РУСМ

Типо-

вой

индекс

Ном. ток,

А

Пределы регулирова-ния теплового реле, А

Аппаратный состав

№ габа-рита

Масса, кг, не более

Выключа-тель QFI*2

Контактор КМ1 (КМ2)

Реле КК1

Выключатель SF1

Блок зажимов

18ХХ-30ХХ

31ХХ-35ХХ

36ХХ-42ХХ

5110

5111

5112

5113

5114

5115

5124

5125

5134

5135

5141

5410

5411

5412

5413

5414

5415

5424

5425

5441



18ХХ





20ХХ



22ХХ



24ХХ



26ХХ



28ХХ



29ХХ



30ХХ



0,6





1,0



1,6



2,5



4,0



6,0



8,0



10,0



0,4-0,63





0,63-1,0



1,0-1,6



1,6-2,5



2,5-4,0



4,0-6,0



5,5-8,0



7,0-10,0



ВА47-29





-||-



-||-



-||-



-||-



-||-



-||-



-||-



КМИ-10910 (тоже, с механической блокировкой)

-||-



-||-



-||-



-||-



-||-



-||-



КМИ-11210 (тоже, с механической блокировкой)

РТИ



-





-



-



-



-



-



ВА47-29



ВА47-29

ЗНИ



1





1



1



2



2



2



2



3











3





3





4











4







4

10,5

10,5

10,5

10,5

12,4

12,4

18,0

18,0

11,2

11,2

11,2

10,8

10,8

10,8

10,8

13,2

13,2

19,4

19,4

11,6





5110

5111

5112

5113

5114

5115

5124

5125

5130

5131

5134

5135

5141

5410

5411

5412

5413

5424

5425

5430

5431

5441





31ХХ





32ХХ





34ХХ





13





16





25





9,0-13





12-18





17-25





ВА47-29





-||-





-||-



КМИ-11810 (тоже, с механической блокировкой)

КМИ-11810 (тоже, с механической блокировкой)

КМИ-22510 (тоже, с механической блокировкой)







ВА47-29





-||-





-||-











-||-







-||-



23,2

23,2

23,2

23,2

25,2

25,2

26,4

26,4

26,0

26,0

24,0

24,0

24,0

34,8

34,8

34,8

34,8

25,2

25,2

-

-

37,0

37,0

-

-

35,1



35ХХ







36ХХ



32







40



28-36







30-40



КМИ-34012 (тоже, с механической блокировкой)



КМИ-34012 (тоже, с механической блокировкой)



24,0

24,0

24,0

24,0

27,2

27,2

27,0

27,0

24,8

35,4

35,4

35,4

35,4

-

-

37,4

37,4

36,0

5110

5111

5112

5113

5141

5130

5131

5410

5411

5412

5413

5441

5430

5431



37ХХ





38ХХ



50





63



37-50





48-65



ВА47-29





ВА47-100



КМИ-35012 (тоже, с механической блокировкой)

КМИ-35012 (тоже, с механической блокировкой)





РТИ





-||-









-||-





РТТ



-||-



-||-



ВА47-29





-||-









-||-





-||-



-||-



-||-



ЗНИ



4





4









4





5



5



5







34,8

34,8

34,8

34,8

35,1

37,0



39ХХ





40ХХ



41ХХ



42ХХ



80





100



125



160



63-80





85-115



106-143



136-160



ВА47-100





ВА88-32



ВА88-33



ВА88-35





КМИ-35012 (тоже, с механической блокировкой)

ПМ12-100-200 УХЛ4



ПМ12-160-200 УХЛ4



ПМ12-160-200 УХЛ4



37,0

35,4

35,4

35,4

35,4

36,0

37,4

37,4















Ящики управления Я5000 и РУСМ5000 — ООО «ГИККСОгрупп»

Ящик однофидерный нереверсивный с автоматическим выключателем, кнопками и лампой
ТипТиповой индексНоминальный ток ящикаПредельный диапазон тока теплового релеНоминальный ток расц. авт. выкл.Ориентировочный срок исполнения
Я5110Однофидерный, нереверсивный, без переключателя на дистанционный режим
Я511018740,60,38-0,651,63 -10 дней
Я511020741,00,6-1,01,63 -10 дней
Я511022741,60,95-1,62,03 -10 дней
Я511024742,51,5-2,63,153 -10 дней
Я511026744,02,4-4,05,03 -10 дней
Я511028746,03,8-6,08,03 -10 дней
Я511029748,05,5-8,010,03 -10 дней
Я5110307410,07,0-10,012,53 -10 дней
Я5110317412,59,5-14,016,03 -10 дней
Я5110327416,013,0-19,020,03 -10 дней
Я5110347425,018,0-25,031,53 -10 дней
Я5110357432,027,2-36,840,03 -10 дней
Я5110367440,034,0-40,050,03 -10 дней
Я5110377450,042,5-57,563,0Уточнить у менеджера
Я5110387463,053,5-63,080,0Уточнить у менеджера
Я5110397480,068,0-92,0100,0Уточнить у менеджера
Я51104074100,085,0-100,0125,0Уточнить у менеджера
Я51104174125,0106,0-143,0160,0Уточнить у менеджера
Я51104274160,0136,0-160,0160,0Уточнить у менеджера
Я5111Однофидерный, нереверсивный, с переключателем на дистанционный режим
Я511118740,60,38-0,651,63 -10 дней
Я511120741,00,6-1,01,63 -10 дней
Я511122741,60,95-1,62,03 -10 дней
Я511124742,51,5-2,63,153 -10 дней
Я511126744,02,4-4,05,03 -10 дней
Я511128746,03,8-6,08,03 -10 дней
Я511129748,05,5-8,010,03 -10 дней
Я5111307410,07,0-10,012,53 -10 дней
Я5111317412,59,5-14,016,03 -10 дней
Я5111327416,013,0-19,020,03 -10 дней
Я5111347425,018,0-25,031,53 -10 дней
Я5111357432,027,2-36,840,03 -10 дней
Я5111367440,034,0-40,050,03 -10 дней
Я5111377450,042,5-57,563,0Уточнить у менеджера
Я5111387463,053,5-63,080,0Уточнить у менеджера
Я5111397480,068,0-92,0100,0Уточнить у менеджера
Я51114074100,085,0-100,0125,0Уточнить у менеджера
Я51114174125,0106,0-143,0160,0Уточнить у менеджера
Я51114274160,0136,0-160,0160,0Уточнить у менеджера
Я5410Однофидерный, реверсивный, без переключателя на дистанционный режим
Я541018740,60,38-0,651,63 -10 дней
Я541020741,00,6-1,01,63 -10 дней
Я541022741,60,95-1,62,03 -10 дней
Я541024742,51,5-2,63,153 -10 дней
Я541026744,02,4-4,05,03 -10 дней
Я541028746,03,8-6,08,03 -10 дней
Я541029748,05,5-8,010,03 -10 дней
Я5410307410,07,0-10,012,53 -10 дней
Я5410317412,59,5-14,016,03 -10 дней
Я5410327416,013,0-19,020,03 -10 дней
Я5410347425,018,0-25,031,53 -10 дней
Я5410357432,027,2-36,840,03 -10 дней
Я5410367440,034,0-40,050,03 -10 дней
Я5410377450,042,5-57,563,0Уточнить у менеджера
Я5410387463,053,5-63,080,0Уточнить у менеджера
Я5410397480,068,0-92,0100,0Уточнить у менеджера
Я54104074100,085,0-100,0125,0Уточнить у менеджера
Я54104174125,0106,0-143,0160,0Уточнить у менеджера
Я54104274160,0136,0-160,0160,0Уточнить у менеджера
Я5411Однофидерный, реверсивный, с переключателем на дистанционный режим
Я541118740,60,38-0,651,63 -10 дней
Я541120741,00,6-1,01,63 -10 дней
Я541122741,60,95-1,62,03 -10 дней
Я541124742,51,5-2,63,153 -10 дней
Я541126744,02,4-4,05,03 -10 дней
Я541128746,03,8-6,08,03 -10 дней
Я541129748,05,5-8,010,03 -10 дней
Я5411307410,07,0-10,012,53 -10 дней
Я5411317412,59,5-14,016,03 -10 дней
Я5411327416,013,0-19,020,03 -10 дней
Я5411347425,018,0-25,031,53 -10 дней
Я5411357432,027,2-36,840,03 -10 дней
Я5411367440,034,0-40,050,03 -10 дней
Я5411377450,042,5-57,563,0Уточнить у менеджера
Я5411387463,053,5-63,080,0Уточнить у менеджера
Я5411397480,068,0-92,0100,0Уточнить у менеджера
Я54114074100,085,0-100,0125,0Уточнить у менеджера
Я54114174125,0106,0-143,0160,0Уточнить у менеджера
Я54114274160,0136,0-160,0160,0Уточнить у менеджера
Я5114Двухфидерный, нереверсивный, без переключателей на дистанционный режим
Я511418740,60,38-0,651,6Уточнить у менеджера
Я511420741,00,6-1,01,6Уточнить у менеджера
Я511422741,60,95-1,62,0Уточнить у менеджера
Я511424742,51,5-2,63,15Уточнить у менеджера
Я511426744,02,4-4,05,0Уточнить у менеджера
Я511428746,03,8-6,08,0Уточнить у менеджера
Я511429748,05,5-8,010,0Уточнить у менеджера
Я5114307410,07,0-10,012,5Уточнить у менеджера
Я5114317412,59,5-14,016,0Уточнить у менеджера
Я5114327416,013,0-19,020,0Уточнить у менеджера
Я5114347425,018,0-25,031,5Уточнить у менеджера
Я5114357432,027,2-36,840,0Уточнить у менеджера
Я5114367440,034,0-40,050,0Уточнить у менеджера
Я5115Двухфидерный, нереверсивный, с переключателями на дистанционный режим
Я511518740,60,38-0,651,6Уточнить у менеджера
Я511520741,00,6-1,01,6Уточнить у менеджера
Я511522741,60,95-1,62,0Уточнить у менеджера
Я511524742,51,5-2,63,15Уточнить у менеджера
Я511526744,02,4-4,05,0Уточнить у менеджера
Я511528746,03,8-6,08,0Уточнить у менеджера
Я511529748,05,5-8,010,0Уточнить у менеджера
Я5115307410,07,0-10,012,5Уточнить у менеджера
Я5115317412,59,5-14,016,0Уточнить у менеджера
Я5115327416,013,0-19,020,0Уточнить у менеджера
Я5115347425,018,0-25,031,5Уточнить у менеджера
Я5115357432,027,2-36,840,0Уточнить у менеджера
Я5115367440,034,0-40,050,0Уточнить у менеджера

совместимых устройств - MyURemote - универсальное приложение для дистанционного управления

MyURemote поддерживает тысячи устройств.

Отметьте здесь и найдите все устройства, которыми хотите управлять.


Введение:

MyURemote - чрезвычайно мощное и настраиваемое интеллектуальное удаленное приложение с простым в использовании интерфейсом. Он поддерживает широкий спектр систем дистанционного управления, от встроенного ИК-передатчика вашего телефона до прямого IP-управления вашими устройствами, а также через ИК-порт или RS232 Global Cache.

Приложение имеет настраиваемый интерфейс с такими параметрами, как настраиваемые макросы. MyURemote - это не просто пульт для вашей домашней развлекательной системы, он может быть настроен даже для различных задач домашней автоматизации. MyURemote поддерживает управление практически любым устройством.

MyURemote поддерживает широкий спектр систем дистанционного управления:

  • IP-контроль: MyURemote - это универсальный пульт дистанционного управления для iPhone / iPad / android, способный управлять множеством «умных» устройств с непревзойденной поддержкой IP-управления. Для управления устройствами напрямую через IP-контроль требуется, чтобы MyURemote и ваш компонент могли обмениваться данными по вашей сети Wi-Fi. Ключевым преимуществом управляемых IP-устройств часто является то, что они обеспечивают дополнительную обратную связь. MyURemote поддерживает все управляемые IP-устройства основных брендов.
  • Последовательное управление: обеспечивается сертифицированным адаптером MyURemote, например Global Caché GC100, iTach flex, IP2SL или WF2SL. При необходимости в зависимости от целевого устройства настройку параметров последовательного порта, таких как скорость передачи данных, следует выполнить через веб-интерфейс iTach перед использованием.Ключевым преимуществом устройств с последовательным управлением является то, что они обеспечивают дополнительную обратную связь.
  • ИК-управление: Поддержка инфракрасных устройств обеспечивается внутренним ИК-передатчиком Android или сертифицированным адаптером MyURemote, например Global Caché GC100, iTach flex, IP2IR или WF2IR.

Устройства добавляются в базу данных MyURemote почти ежедневно, поэтому этот список не всегда актуален. Если после просмотра списка устройств вы не можете найти то, что ищете, или все еще не уверены, можно ли управлять устройством, обратитесь в службу поддержки MyURemote за дополнительной помощью.

Узнайте, как добавить свои собственные устройства.

Устройства шлюза глобального кэша:

некоторым пользовательским системам требуется аппаратный шлюз для управления бытовой электроникой, которая не поддерживает прямое управление по сети, например Global Caché.

Шлюзы

Global Cache - это сетевые устройства, которые переводят коды из MyURemote в инфракрасный порт (ИК) или последовательный порт RS-232.

Между шлюзами Global Cache есть несколько различий. Некоторые модели шлюза Global Cache поддерживают больше одновременных клиентских подключений, чем другие.

Имя шлюза ИК RS-232 В / В Подключения
Global Cache iTach Инфракрасный 3 0 0 8
Global Cache iTach Последовательный порт RS-232 0 1 0 4
Замыкание контактов Global Cache iTach 0 0 3 8
Глобальный кэш GC100-6 3 1 0 1
Глобальный кэш GC100-12 6 2 3 1
Глобальный кэш GC100-18 6 2 3 1

Примечание 1: Многие шлюзы поддерживают использование двойных излучателей или ИК-передатчиков, что позволяет пользователю управлять большим количеством устройств с тем же количеством ИК-портов.

Примечание 2: MyURemote может управлять другими шлюзами, но они официально не поддерживаются и потребуют специальных знаний о шлюзе.

Примечание 3: шлюзы iTach поддерживают до четырех (4) или восьми (8) одновременных клиентских подключений (в зависимости от модели), в то время как шлюзы серии GC-100 поддерживают только одно (1) подключение одновременно. Если вашим управляемым устройствам могут потребоваться одновременные подключения (два человека могут попытаться управлять устройством одновременно, т.е.е. аудио или освещение для всего дома), вы должны использовать iTach вместо GC-100.

serta icomfort i5000 амазонка

iComfort Hybrid. ПОЯСНИЧНАЯ ПОДДЕРЖКА: технология AIR. Поясничная технология, которая сгибается и поворачивается вместе с вашим телом, когда вы наклоняетесь и поворачиваетесь для непрерывной поддержки. ЭЛИТНАЯ 5-СЛОЙНАЯ СИСТЕМА ПОДДЕРЖКИ: стратегически размещена над индивидуальным… Улучшенный дизайн с еще лучшим сбросом давления для действительно восстанавливающего сна. Офисное кресло Serta Big and Tall с технологией AIR и элитной пеной Smart Layers Premium,… Высота: 44 дюйма.Это сиденье позволяет регулировать различные масштабы и выдерживает вес 250 фунтов. iComfort Hybrid. После просмотра страниц с подробными сведениями о продукте перейдите сюда, чтобы найти простой способ вернуться к интересующим вас страницам. IComfort Serta® Кресло для руководителей с высокой спинкой iComfort i5000 из скрепленной кожи, черный / серебристый оникс. Это кресло для руководителей оснащено запатентованной системой поддержки PostureSynch Responsive Support System и новейшим управлением кончиками пальцев. Идеальный сон. Добавьте это кресло менеджера Serta iComfort i5000 Mid-Back к своему рабочему месту, чтобы придать ему комфорт и стиль.Благодаря технологии iComfort, технология многослойной охлаждающей пены для матраса обеспечивает поддержку, упругость и регулирование температуры для ... Ваше тело будет чувствовать себя комфортно на iComfort ... Работаете ли вы в офисе или работаете дома, это кресло для руководителя Serta iComfort i5000 с высокой спинкой обеспечивает комфорт поддержка и комфорт, необходимые для достижения успеха. Ответ должен быть меньше 100 000 символов. Кресло Serta iComfort i5000 из скрепленной кожи для руководителей с высокой спинкой, черный / серебристый оникс: Amazon.in: Товары для офиса ... Стулья Serta iComfort для WorkPro серии i5000 с высокой спинкой станут стильным и удобным якорем для вашего рабочего места.Расширенные возможности… Расширяйте возможности бизнеса через Интернет +1 831 624 7452. Благодаря надежной опоре и плюшевой обивке кресло руководителя Serta iComfort i5000 с высокой спинкой поможет вам сосредоточиться на следующей задаче. Serta iComfort i5000 Кожаное кресло для руководителей с высокой спинкой, черный / серебристый оникс (446) Отзывы Номер продукта: ODFN559623. Свяжитесь с нами Читайте честные и объективные обзоры продуктов от наших пользователей. Сегодняшние лучшие предложения Serta: 2 бесплатные подушки IComfort TempActiv Scrunch при любой покупке матраса IComfort Подарочная карта Lobster Gram стоимостью до 100 долларов при покупке набора Icomfort Top Коробки для подписки - прямо к вашей двери, © 1996-2021, Amazon. com, Inc. или ее дочерние компании. Верхние коробки для подписки - прямо к вашей двери, кресло Serta iComfort серии i5000 с высокой спинкой, оникс, См. Все подробности о кресле Serta iComfort серии i5000 с высокой спинкой, оникс, © 1996-2021, Amazon.com, Inc. или ее дочерние компании. Кто-то подобрал его ночью. Я использую Serta Icomfort I5000, к счастью, это… iComfort Удобно и удобно с этим креслом Serta iComfort i5000 Executive с высокой спинкой. Представляем НОВУЮ Serta® iComfort® Exclusively for WorkPro - кресла серии i5000 с технологией PostureSync ™, пеной iComfort® EverFeel® Triple Effects ™ Foam и передовыми эргономичными элементами управления кончиками пальцев.... Amazon UK Посмотреть похожие. Габаритные размеры: 46-3 / 4 дюйма В x 29-1 / 2 дюйма Ш x 33 дюйма. Грузоподъемность протестирована для поддержки 300 фунтов. Конструкция вмещает его в соответствии с принципом водопада на краю сиденья, что снижает давление на ноги и плавно направляет кровь в направлении вены. Я большой геймер и искал что-то удобное для использования перед своим столом. Почувствуйте поддержку в течение долгих дней в этом эргономичном кресле для руководителя… Эргономичное офисное кресло BILKOH, кресло с высокой спинкой и сетчатым сиденьем - регулируемая опора для поясницы Дышащий Сетчатый стул Широкий подголовник и откидывающееся рабочее кресло Регулируемый подлокотник 3D и высота Компьютерные стулья, Кожаное офисное кресло TUOFU с подлокотником Классическое кресло для руководителя с высокой спинкой, вращение на 360 градусов, регулируемое по высоте, Компьютерное кресло для домашнего использования, 350 фунтов, сильная несущая способность, черный, эргономичное офисное кресло с подголовником , Snoviay Кресло для руководителей с высокой спинкой Сетчатое компьютерное кресло с регулируемым откидным подлокотником, поясничной опорой, откидывающимся вращающимся креслом, Эргономичное офисное кресло NOUHAUS Ergo3D - Rolling De sk Стул с регулируемым в 3D подлокотником, 3D поясничной опорой и колесами с лезвиями - сетчатое компьютерное кресло, игровые стулья, исполнительное вращающееся кресло (черное), эргономичное офисное кресло NOUHAUS Palette, удобное поворотное кресло для компьютерного стола, кресло-качалка с регулировкой поясницы.Кресла с механическим подъемником (19 страниц) Делайте покупки прямо на веб-сайте Serta, используя ссылки, которые мы включили выше, или найдите линию iComfort в других интернет-магазинах, включая US Mattress, Wayfair и Amazon. 4,0 из 5 звезд 1 оценка товара. Он также анализирует отзывы для проверки достоверности. Вы по-прежнему можете видеть все отзывы покупателей о продукте. Чтобы рассчитать общий рейтинг и процентную разбивку по звездам, мы не используем простое среднее значение. Возникла проблема с загрузкой этого меню прямо сейчас. Повысьте продуктивность работы с офисными сиденьями, которые позволят вам удобно выполнять задачи.Подушка сиденья Waterfall помогает снизить нагрузку на ноги и повысить комфорт. Новейшая пена и эксклюзивная поддерживающая система для прохладного и комфортного сна. Идеальный сон. Усовершенствованный дизайн с еще большим сбросом давления для действительно восстанавливающего сна. Вращающееся кресло на колесиках с колесами (серый), Магазин мягких пледов с подогревом, одеял и наматрасников. Пена EverFeel Triple Effects. Устали от усталости? Усовершенствованный дизайн с еще большим сбросом давления для действительно восстанавливающего сна.Система поддержки PostureSync. iComfort Hybrid. С матрасом iComfort от Serta® прохладный, поддерживающий сон является приоритетом. Есть причина, по которой имя Серта стало нарицательным. Большое и высокое кресло Serta iComfort серии i5000, шифер. Регулировки: высота сиденья; Блокировка наклона; Тип рычага натяжения наклона: Мягкая сборка: Требуется сборка Фирменное наименование: Serta Сертификаты: Соответствует / превосходит стандарты ANSI / BIFMA Стиль спинки стула: Коллекция со средней спинкой Название: iComfort i5000… Офисное кресло с высокой спинкой изготовлено из пеноматериала EverFeel Triple Effects с добавлением титана амортизация, которая помогает уменьшить точки давления и обеспечивает поддержку, обеспечивая комфорт в течение всего дня, в то время как обивка из склеенной кожи обеспечивает ощущение мягкости.Кровати Serta с широким выбором вариантов комфорта обеспечат вам отличный ночной сон. https://www.amazon.com/Serta-iComfort-i5000-Chair-Slate/dp/B082P66VF2 Размеры: 44 дюйма. Новейшая пена и эксклюзивная система поддержки для прохладного и комфортного сна. Матрас с отличной воздухопроницаемостью и поддержкой, создающий классический отзывчивый вид. Кровати Serta - лучшие матрасы для покупки. Кровати Serta - лучшие матрасы для покупки. Идеальный сон. Членам Prime предоставляется БЕСПЛАТНАЯ доставка и эксклюзивный доступ к музыке, фильмам, телешоу, оригинальным аудиосериалам и книгам Kindle.Возникла проблема с загрузкой этого меню прямо сейчас. Кожаная обивка регулируемого рабочего кресла обеспечивает элегантный внешний вид, а также мягкость на ощупь, а пена EverFeel® Triple Effects ™ Foam обеспечивает мягкую амортизацию, снимая точки давления и обеспечивая комфорт в течение всего дня. Сравнение игрового кресла N Seat Pro 600 с офисным креслом Serta Hensley. Есть причина, по которой имя Серта стало нарицательным. Новейшая пена и эксклюзивная поддерживающая система для прохладного и комфортного сна. Serta Luxe. 3. Кресло для руководителей с высокой спинкой серии Serta iComfort i5000 оснащено пневматической регулировкой сиденья по высоте и наклоном для дополнительной эргономичной поддержки.Это эргономичное офисное кресло создано с помощью PostureSync… Боли, с которыми мы с мужем обычно просыпались, ушли. Недавно просмотренные вами товары и избранные рекомендации. Выберите отдел, в котором вы хотите выполнить поиск. Проверено в США 25 марта 2020 г. X 32-1 / 2 дюйма Высота (максимум) - от пола до места: 44 дюйма. Мой единственный Проблема в том, что один из тросов, идущих к основанию рычагов на подлокотниках, сломался на конце, и я больше не могу зафиксировать положение кресла. Усовершенствованный дизайн с еще большим сбросом давления для действительно восстанавливающего сна.Страница 1 из 1 Начать заново Страница 1 из 1. Ваше тело будет чувствовать себя комфортно на подушке из пеноматериала iComfort EverFeel Triple Effects, а ваша спина будет чувствовать себя опорой на спинку. Габаритные размеры стула: 46-3 / 4 дюйма x 29-1 / 2 дюйма x 33 дюйма. Перейти к основному содержанию Здравствуйте! Войдите. IComfort Hybrid. (Черный), Комбинированная подушка сиденья из пеноматериала с эффектом памяти Everlasting Comfort и комбинированная подушка для поясницы - гелевый наполнитель и вентиляция - Эргономичный дизайн для копчика и копчика - Идеально подходит для офисных кресел и автомобильных сидений, Офисное кресло Kasorix, большое и высокое, стул с высокой спинкой, регулируемый поворотный полиуретан Кожаное рабочее кресло с регулятором древесины (Черный-9123), Подушка сиденья Everlasting Comfort для офисного кресла - Подушка для копчика - Подушка для копчика - Подушка от радикулита для сидения (черная), NOUHAUS ErgoTASK - Эргономичное рабочее кресло, компьютерное кресло и офисное кресло с подголовником.Габаритные размеры: 48-1 / 2 "В x 29-3 / 4" Ш x 33 "Г. Грузоподъемность проверена на нагрузку до 400 фунтов. 1 пользователь оценил это 4 из 5 звезд 1. Amazon.com: serta icomfort i5000. Serta iComfort i5000 Большое и высокое кожаное кресло для руководителей с высокой спинкой, шифер / серебро (353) Отзывы Номер продукта: ODFN330812. Купите матрасы Serta. Когда вы устроитесь в этом кресле для менеджеров со средней спинкой Serta iComfort i5000 в течение рабочего дня, вы почувствуете, как поддержка и комфорт, необходимые для выполнения требований напряженного рабочего дня.Современная пена и эксклюзивная система поддержки для прохладного и комфортного сна.Рекомендуемые товары, которые могут вам понравиться. В этом эргономичном офисном кресле используется система поддержки PostureSync, обеспечивающая поддержку поясницы, а пена EverFeel Triple Effects в сочетании с приклеенной кожаной обивкой окружает вас с комфортом. Убедитесь, что вы публикуете сообщение в форме вопроса. Идеальный сон. Членам Prime предоставляется БЕСПЛАТНАЯ доставка и эксклюзивный доступ к музыке, фильмам, телешоу, оригинальным аудиосериалам и книгам Kindle. Делайте покупки прямо на веб-сайте Serta, используя приведенные выше ссылки, или найдите линию iComfort в других интернет-магазинах, включая US Mattress, Wayfair и Amazon.Попробуйте Prime Cart. Матрас с отличной воздухопроницаемостью и поддержкой, создающий классический отзывчивый вид. Станьте комфортно и непринужденно с этим креслом Serta iComfort i5000 Executive с высокой спинкой. Мы специально разработали этот матрас, чтобы сохранять прохладу даже самым теплым спящим. … Напишите нам на [email protected] Serta Luxe. Благодаря надежной опоре и плюшевой обивке кресло руководителя Serta iComfort i5000 с высокой спинкой поможет вам сосредоточиться на следующей задаче. Аккаунт и списки Войти Аккаунт и списки возвратов и заказов.ПОЯСНИЧНАЯ ПОДДЕРЖКА: технология AIR. Поясничная технология, которая сгибается и поворачивается вместе с вашим телом, когда вы наклоняетесь и поворачиваетесь для постоянной поддержки. ЭЛИТНАЯ 5-СЛОЙНАЯ СИСТЕМА БЕЗОПАСНОСТИ: стратегически размещена над отдельными карманами Comfort Coil для обеспечения адаптивного комфорта. СИЛЬНЫЙ И ПРОЧНЫЙ: поддерживает до 400 фунтов; имеет внутреннюю ширину сиденья 22-1 / 4 дюйма. НАИБОЛЕЕ ПОДХОДИТ: Эргономичная регулировка высоты и наклона позволяет… Serta® iComfort i5000 - кожаное кресло для руководителей с высокой спинкой, шоколадное / серебристое, 499,99 долларов за штуку (Reg) 399,99 долларов США (экономия 100 долларов) стиль этого мягкого кожаного кресла… Serta - это американский бренд, расположенный в поместье Хоффман, штат Иллинойс.Благодаря надежной опоре и плюшевой обивке кресло руководителя Serta iComfort i5000 с высокой спинкой поможет вам сосредоточиться на следующей задаче. Подушка сиденья "водопад". Кожаная обивка регулируемого письменного кресла придает элегантный вид… ультрасовременному поролону и эксклюзивной системе поддержки для прохладного и комфортного сна. У меня была Серта Дженнингс, но она не поднималась достаточно высоко, а поясничный отдел почти ничего не значил. Я обуздал его, просто чтобы от него избавиться. Я всегда откидываюсь назад. Нашел это в продаже в офисном депо 3 года назад, и мне он очень понравился.X 29-1 / 2 дюйма. Связанные руководства для Serta 49347. Найдите полезные отзывы покупателей и оценки в обзорах для кресла Serta iComfort серии i5000 с высокой спинкой, Onyx на Amazon.com. Доступно у этих продавцов. Обтянут кожзаменителем… Мебель для внутренних помещений Serta 43676 Руководство по эксплуатации. Этот бренд матрасов является лидером в области инновационного комфорта на протяжении десятилетий, предлагая матрасы для каждого спящего, включая такие коллекции, как iComfort, Perfect Sleeper, Sertapedic и многие другие. Все ... 25-28 из 28 результатов для "serta icomfort i5000" Перейти к основным результатам поиска Amazon… Стиль этого кресла из мягкой скрепленной кожи предлагает гладкий, профессиональный внешний вид, который обязательно дополнит интерьер вашего офиса.Serta Luxe. Доступно у этих продавцов. Вместо этого наша система учитывает такие вещи, как недавний обзор и то, купил ли рецензент товар на Amazon. Кровать размера «queen-size» (8 страниц) Мебель для помещений Руководство пользователя подъемника SERTA ComfortLift. iComfort (15) Гарантия соответствия цены. Недавно просмотренные вами товары и избранные рекомендации. Выберите отдел, в котором вы хотите выполнить поиск. После 6 месяцев интенсивного использования тяжелым парнем стул как новый. Этот бренд матрасов на протяжении десятилетий является лидером в области инновационного комфорта, предлагая матрасы на любой вкус, включая такие коллекции, как iComfort, Perfect… Serta Luxe.Испытайте сон с чили. Serta Luxe. В НАСТОЯЩЕЕ ВРЕМЯ ПРОДАНО. Serta - Кресло Руководителя - Бежевый. 4. И главное в больших и высоких стульях Serta - это подлокотник и возможность поворота на 360 градусов, которые делают его уникальным, стильным и долговечным. 5. Стул Super task (2 страницы) Внутренняя мебель Serta B551QBK Инструкция по сборке. Матрас с отличной воздухопроницаемостью и поддержкой, создающий классический отзывчивый вид. Регулировки: высота сиденья; Блокировка наклона; Тип рычага натяжения наклона: Мягкая сборка: Требуется сборка Фирменное наименование: Serta Сертификаты: Соответствует / превосходит стандарты ANSI / BIFMA Стиль спинки стула: Коллекция средней части спины: Серия iComfort i5000 Цвет (Рама): Серебристый Цвет (Сиденье): Глубина: Оникс: 32-1 / 2 дюймаВсе матрасы Serta iComfort поставляются с охлаждающей пеной из углеродного волокна, щедрой 120-дневной пробной версией, чтобы вы могли убедиться, что она вам нравится, и 10-летней гарантией после этого. Это кресло со средней спинкой серии iComfort i5000 оснащено запатентованной системой поддержки PostureSynch Responsive Support System и новейшим управлением кончиками пальцев. Но зачем мне вообще его блокировать? Подушки Serta Scrunch очень большие, достаточно большие, чтобы их можно было использовать для мягкой поддержки спины или плеч / рук.

Технические данные коммутаторов Cisco Industrial Ethernet серии 5000

Разработанные специально для работы в самых суровых промышленных условиях, эти коммутаторы предлагают наиболее гибкую и масштабируемую платформу промышленного Ethernet, которая растет вместе с вашей сетью.

Обзор продукции

Коммутаторы Cisco ® Industrial Ethernet (IE) серии 5000 с четырьмя восходящими линиями 10 Gigabit или четырьмя 1 Gigabit Ethernet и нисходящими линиями 24 Gigabit Ethernet - это прочный коммутатор для монтажа в стойку, который обеспечивает агрегацию линейных скоростей Layer 2 и Layer 3 и питание по медному кабелю. Возможность подключения Ethernet (PoE) в самых суровых промышленных условиях.

Серия IE 5000 использует превосходную аппаратную коммутацию с высокой пропускной способностью и проверенное программное обеспечение Cisco IOS ® .IE 5000 отличается высокой степенью защиты и масштабируемостью для развертываний на уровне доступа и агрегации. Он также предоставляет стекируемые технологии Cisco для повышения надежности сети. Коммутатор рассчитан на работу в экстремальных условиях с соблюдением общих требований к конструкции ИТ-сети, совместимости и производительности. IE5000 имеет встроенную проверку образа ПО для проверки подлинности программного обеспечения Cisco.

IE 5000 Series можно использовать для простого и безопасного расширения корпоративной сети в суровых условиях с программно определяемым расширением доступа для Интернета вещей (IoT), обеспечивающим подключение на открытых площадках, складах, распределительных центрах, проездах и т. Д., используя мощную платформу управления сетью на основе намерений корпоративного уровня, такую ​​как Cisco DNA Center.

Серия IE 5000 идеально подходит для промышленных приложений Ethernet, где требуются продукты повышенной прочности. Сюда входят коммунальные предприятия, производство, управление энергетическими и технологическими процессами, интеллектуальные транспортные системы (ИТС), объекты нефтяных и газовых месторождений, программы городского наблюдения и горнодобывающая промышленность. Коммутаторы Cisco IE серии 5000 с улучшенной общей производительностью, большей пропускной способностью с доступными интерфейсами 10 Gigabit Ethernet, расширенным набором функций и улучшенным оборудованием дополняют текущий портфель продуктов Industrial Ethernet.Этот портфель включает промышленные коммутаторы Ethernet Cisco, такие как коммутаторы серий Cisco IE 2000, IE 3200, IE 3300, IE 3400, IE 4000 и IE 4010, а также специализированные продукты, такие как промышленные коммутаторы Ethernet Cisco IE 2000U и Коммутаторы Connected Grid серии Cisco 2500.

Благодаря удобному диспетчеру веб-устройств IE 5000 обеспечивает простую готовую конфигурацию и упрощенную операционную управляемость для предоставления расширенных служб безопасности, передачи данных, видео и голоса в промышленных сетях.

Особенности и преимущества

В таблице 1 перечислены функции и преимущества коммутаторов Cisco IE серии 5000.

Таблица 1. Функции и преимущества коммутаторов Cisco IE серии 5000

Элемент

Льгота

Надежный промышленный дизайн

● Создан для суровых условий окружающей среды и диапазона температур (от -40 ° до 75 ° C).

● Каждый IE-5000-12S12P-10G имеет защитное покрытие.

● Защита от вибрации, ударов, скачков напряжения и электрических помех.

● Четыре порта каскадирования 10 Gigabit или четыре 1 Gigabit Ethernet обеспечивают множество вариантов отказоустойчивой конструкции.

● Соответствует многопрофильным спецификациям промышленной автоматизации, ИТС и электрических подстанций.

● Повышает время безотказной работы, производительность и безопасность промышленных систем и оборудования.

● Компактная конструкция в 1 стойку с функцией двойного светодиода, позволяющая легко контролировать и устранять неисправности даже при обратном монтаже в зависимости от требований к кабелям.

● Безвентиляторный, с конвекционным охлаждением, без движущихся частей для увеличения срока службы.

● IEEE 1588v2 PTP (поддерживаются как профиль мощности, так и профиль по умолчанию).

● Тревожный ввод / вывод для мониторинга и передачи сигналов внешнему оборудованию.

Диспетчер устройств с удобным графическим интерфейсом

● Позволяет легко настраивать и контролировать с помощью веб-диспетчера устройств.

● Устраняет необходимость в более сложных программах эмуляции терминала.

● Снижает стоимость развертывания.

● Поддержка нескольких языков - английский, китайский (традиционный), китайский (упрощенный), французский, немецкий, японский, испанский (LATAM).

SwapDrive: замена с нулевой конфигурацией

● Настоящая замена без настройки для легкого восстановления после сбоя в ночное время или в полной мере.

● Простая замена переключателя в случае выхода из строя.

● Нет необходимости в сетевых навыках.

● Помогает обеспечить быстрое восстановление.

Промышленное питание высокой плотности по Ethernet (PoE)

● Поддержка до 12 портов PoE или PoE +.

● Контролирует расходы за счет ограничения количества проводов, распределительных щитов и автоматических выключателей.

● Снижает потребность в оборудовании, поэтому требуется меньше места и уменьшается тепловыделение.

● Включает готовые к использованию устройства PoE, такие как IP-телефоны, камеры и точки беспроводного доступа.

● Поддерживает максимальное развертывание камер высокой четкости (HD).

● Бюджет мощности до 165 Вт для PoE или PoE + с одним блоком питания и до 360 Вт с двумя блоками питания.

Высокопроизводительный коммутатор Ethernet с восходящими линиями 4x10 GE или 4x1GE и нисходящими линиями 24x1 GE

● Подключает новую точку беспроводного доступа (802.11n и 802.11ac).

● Включает новые HD IP-камеры.

● Обеспечение высокоскоростного подключения с малой задержкой для ПЛК, контроллеров и связанных устройств ввода-вывода.

● Обеспечивает возможность подключения к системе диспетчерского управления и сбора данных (SCADA).

● Обеспечивает внедрение новых требовательных к пропускной способности приложений в промышленном пространстве.

● Линейная скорость пересылки с малой задержкой и расширенными аппаратными функциями (такими как NAT, IEEE1588v2).

● Поддерживает очень чувствительные к задержке приложения и чувствительные ко времени сети.

● Обеспечивает несколько колец и топологию избыточного кольца для новых сетевых конфигураций.

● Расширяет географическую масштабируемость там, где требуется подключение на большие расстояния.

Коммутаторы Cisco Industrial Ethernet серии 5000 предлагают:

● Пропускная способность и емкость, которые могут расти вместе с потребностями вашей сети: высокопроизводительный неблокирующий коммутатор с до 24 портов нисходящего канала Gigabit Ethernet и четырьмя портами восходящего канала 10 Gigabit или четырьмя портами восходящего канала 1 Gigabit Ethernet на коммутатор

● Нагреватель SFP +, позволяющий стандартной оптике SFP + работать до -40 ° C (только SKU 10GE)

● Функции программного обеспечения Cisco IOS для плавной ИТ-интеграции и согласованности политик

● Высокая отказоустойчивость обеспечивается такими функциями, как конструкция с двойным кольцом через четыре порта восходящего канала 10 Gigabit Ethernet, отказоустойчивый протокол Ethernet (REP), протокол параллельного резервирования (PRP), кольцо PROFINET– Media Redundancy Protocol (MRP), высокая доступность, бесшовное резервирование (HSR) кольцо, EtherChannel, Flex Links, резервный вход питания и умирающий газ

● Кварцевый генератор (OCXO) для обеспечения превосходной стабильности частоты, необходимой для точной синхронизации.

● Упрощенный путь обновления программного обеспечения с помощью универсальных образов

● Встроенная поддержка таких функций, как приемник GPS и IRIG

.

● Cisco DNA Center для управления и поддержки программно определяемого расширения доступа для Интернета вещей

Программное обеспечение Cisco ONE

Cisco ONE Software предлагает упрощенную модель потребления, основанную на типичных сценариях работы заказчиков в промышленной автоматизации и расширенных корпоративных средах.Программное обеспечение и услуги Cisco ONE предоставляют клиентам четыре основных преимущества:

● Пакеты программного обеспечения, отвечающие типичным сценариям использования клиентов, по привлекательной цене

● Защита инвестиций при приобретении программного обеспечения за счет переносимости лицензий на программные услуги

● Доступ к постоянным инновациям и новым технологиям с помощью службы поддержки программного обеспечения Cisco (SWSS)

● Гибкие модели лицензирования для плавного распределения расходов клиентов на программное обеспечение с течением времени

На рисунке 1 показаны модели коммутаторов, в таблице 2 показаны все доступные модели IE 5000, в таблице 3 перечислены источники питания, а в таблице 4 показан доступный бюджет мощности для PoE / PoE + для коммутаторов серии Cisco IE 5000 Series Switches.

Фигура 1.

Коммутатор IE 5000

Таблица 2. Cisco Industrial Ethernet серии 5000, модели

Номер продукта

Всего портов

Восходящие каналы SFP

Оптоволоконные порты SFP (S)

Медные порты PoE / PoE + (P)

Программное обеспечение по умолчанию

IE-5000-12S12P-10G

28

4 1GE / 10G 1

12 FE / GE

12 FE / GE

LAN Base 2

IE-5000-16S12P

28

4 1GE

12 FE / GE

12 FE / GE

База LAN 2

1 Порты каскадирования могут работать в режиме 1 Gigabit Ethernet или 10 Gigabit Ethernet в зависимости от вставленного SFP или SFP +.

2 Можно обновить до лицензии IP Services с PID, указанным в таблице 15.

Таблица 3. Источники питания для коммутаторов Cisco IE серии 5000

Номер продукта

Мощность

Номинальный номинальный входной рабочий диапазон

Поддерживаемый рабочий диапазон входного напряжения

Поддержка PoE / PoE +

Сценарий использования

PWR-RGD-AC-DC-H

150 Вт

100-240 В переменного тока / 2.0A 50-60 Гц

или

DC 100-250 В / 2,0 A

85-264 В переменного тока

или

88-300 В постоянного тока

Есть

Источник высокого напряжения переменного или постоянного тока, для опасных зон 1, 2, 3

Применение питания PoE

PWR-RGD-LOW-DC-H

150 Вт

24-60 В постоянного тока / 10 А

18-75 В постоянного тока

Есть

Низковольтный источник питания постоянного тока, для опасных зон 1, 2, 3

Применение питания PoE

PWR-RGD-AC-DC-250

250 Вт

100-240 В переменного тока 3.3A 50-60 Гц

или

DC 100-250 В 3,3 А.

85-264 В переменного тока

или

88-300 В постоянного тока

Есть

Высоковольтный источник питания переменного или постоянного тока, для опасных зон 2, 3, 4

Применение питания PoE

Таблица 4. Доступный бюджет мощности для PoE / PoE + с различной мощностью блока питания

Номер продукта

150 Вт

150 Вт (двойной)

250 Вт

250 Вт + 150 Вт

250 Вт (двойной)

IE-5000-12S12P-10G

65

185

165

270

360

IE-5000-16S12P

65

185

165

270

360

Характеристики

В таблице 5 перечислены спецификации, в таблице 6 приведена информация о физических характеристиках, в таблице 7 приведена информация о производительности и масштабируемости коммутатора, в таблицах 8 и 9 перечислены важные функции лицензирования программного обеспечения, в таблицах 10-11 перечислены функции Cisco DNA Essentials и Advantage.В таблице 12 перечислены спецификации соответствия, в таблице 13 приведена информация об управлении и стандартах, а в таблице 14 перечислены поддерживаемые SFP на коммутаторах Cisco IE серии 5000

.

Таблица 5. Технические характеристики изделия

Описание

Спецификация

Аппаратное обеспечение

● 1 ГБ DRAM

● 256 МБ встроенной флеш-памяти.

● Съемная флеш-карта SD емкостью 1 ГБ (в комплекте)

● Разъем Mini-USB.

● Традиционный консольный разъем RJ-45

● Интерфейс антенны GPS - вход антенны GPS.

● Интерфейс ввода / вывода аналоговой синхронизации - для поддержки аналогового IRIG.

● Интерфейс ввода / вывода цифровой синхронизации - для цифровой синхронизации, такой как IRIG-B TTL.

Сигнализация

● Тревожный вход / выход: четыре тревожных входа для обнаружения разомкнутого или замкнутого сухого контакта, одно выходное реле тревоги формы C

Принадлежности

● SD-IE-1GB = - Запасная SD-карта.

Таблица 6. Физические характеристики

Описание

IE-5000-12S12P-10G

ИЭ-5000-16S12P

Размеры, (В x Ш x Г)

● 1,75 x 17,5 x 14,0 дюйма (4,45 x 44,5 x 35,6 см) с PWR-RGD-AC-DC-H / PWR-RGD-LOW-DC-H

● 1.75 x 17,5 x 15,18 дюйма (4,45 x 44,5 x 38,56 см) с PWR-RGD-AC-DC-250

Вес системы

Без блока питания: 6,21 кг (13,7 фунта)

Масса блока питания

● PWR-RGD-AC-DC-H: 2,55 фунта (1,16 кг)

● PWR-RGD-LOW-DC-H: 2,5 фунта (1,13 кг)

● PWR-RGD-AC-DC-250: 3.1 фунт (1,4 кг)

Потребляемая мощность

Максимум 90 Вт без учета потребления PoE

Таблица 7. Производительность и масштабируемость коммутатора

Описание

Спецификация

Пропускная способность переадресации

28 Гбит / с (IE-5000-16S12P) или 64 Гбит / с (IE-5000-12S12P-10G) - скорость линии / неблокирование

Полоса пропускания переключения

56 Гбит / с (IE-5000-16S12P) или 128 Гбит / с (IE-5000-12S12P-10G)

Скорость пересылки

41.67 млн ​​пакетов в секунду (IE-5000-16S12P) или 95,238 млн пакетов в секунду (IE-5000-12S12P-10G) с 64-байтовыми пакетами (скорость линии)

Количество очередей

4 выхода

Одноадресные MAC-адреса

16 000

Группы многоадресной рассылки IGMP

1 000

Количество виртуальных локальных сетей

1,005

IPv4 MAC безопасности ACE

1000 с шаблоном TCAM по умолчанию

NAT-перевод

Двунаправленный, 256 уникальных записей преобразования NAT подсети, которые могут быть расширены до десятков тысяч переведенных записей, если они спроектированы должным образом

Таблица 8. Основные возможности программного обеспечения для локальной сети Cisco IE 5000

Базовая лицензия LAN (по умолчанию)

Характеристики

Коммутация уровня 2

IEEE 802.1, 802.3, 802.3at, стандарт 802.3af, VTPv2, NTP, UDLD, CDP, LLDP, одноадресный Mac-фильтр, гибкие каналы, VTPv3, EtherChannel, голосовая VLAN, туннелирование QinQ

Безопасность

SCP, SSH, SNMPv3, TACACS +, сервер / клиент RADIUS, уведомление о MAC-адресе, защита BPDU, безопасность порта, частная сеть VLAN, отслеживание DHCP, динамическая проверка ARP, защита IP-источника, 802.1x, гостевая VLAN, обход MAC-аутентификации, многодоменная аутентификация 802.1x, контроль шторма, ACT2, безопасная загрузка, полный гибкий Netflow 1

Многоадресная передача уровня 2

IGMPv1, v2, v3 Snooping, фильтрация IGMP, IGMP Querier

Менеджмент

Fast Boot, Express Setup, Web Device Manager, Cisco Network Assistant, Cisco Prime Infrastructure, MIB, SmartPort, SNMP, syslog, Storm Control - Unicast, Multicast, Broadcast, SPAN Sessions, RSPAN, DHCP Server, Customized TCAM / Конфигурация размера SDM, DOM (цифровое оптическое управление), аппаратный сторожевой таймер, DHCP на основе портов

Промышленный Ethernet

CIP Ethernet / IP, PROFINET v2, IEEE1588 PTP v2 Modbus TCP, профиль по умолчанию, синхронизация времени CIP, преобразование NTP в PTP, временная метка трафика SPAN

Качество обслуживания

Входящая политика, ограничение скорости, формирование очереди / формирование исходящей очереди, AutoQoS, QOS, PROFINET QoS

IPv6 уровня 2

Поддержка хоста IPv6, HTTP через IPv6, SNMP через IPv6

Маршрутизация уровня 3

Статическая маршрутизация IPv4

Управление производством

Коммутация уровня 2 со статической трансляцией сетевых адресов (NAT) 1: 1

Коммунальное хозяйство

Профиль мощности PTP IEEE 1588 v2, предсмертный вздох, обмен сообщениями GOOSE, классификация протокола SCADA, MODBUS TCP / IP, служебный макрос SmartPort, BFD, Ethernet OAM, IEEE 802.3ah, CFM (IEEE 802.1ag)

Горизонтальное штабелирование

Horizontal Stacking поддерживает коммутацию уровня 2, ARP, Spanning Tree, канал порта (до 48), Power over Ethernet, статическую маршрутизацию, маршрутизацию хоста L3 (через два порта стека восходящих каналов 10GE), BGP, EIGRP, OSPF, VRF, PBR , ПИМ

Интерфейс синхронизации

Интерфейс ввода и вывода IRIG-B (временной код B002, B003, B006, B007, B122, B123, B126, B127), поддержка GNSS / GPS

Резервирование

Resilient Ethernet Protocol (REP), Parallel Redundancy Protocol (PRP), Media Redundancy Protocol (MRP) Ring, High Availability Seamless Redundancy (HSR), PTP через HSR

1 Полная гибкость Netflow включена во все коммутаторы IE-5000 и требует одной из следующих лицензий для каждого коммутатора:

● Cisco ONE Foundation Бессрочная лицензия

● Лицензия Cisco DNA Essentials

● Лицензия на услуги Cisco IP

Таблица 9. Лицензия на IP-сервисы Cisco IE 5000: Основные функции программного обеспечения

Базовая лицензия IP Services

Дополнительные возможности

Управление производством

Встроенный диспетчер событий (EEM)

Протоколы одноадресной IP-маршрутизации

OSPF, EIGRP, BGPv4, IS-IS, RIPv2, маршрутизация на основе политик (PBR), HSRP

Многоадресная IP-рассылка

PIM Sparse Mode (PIM-SM), PIM Dense Mode (PIM-DM) и PIM разреженный-плотный режим

Маршрутизация IPv6

Поддержка RIPng, OSPFv6 и EIGRPv6

Виртуализация

VRF-облегченная

Безопасность

IEEE 802.1AE MACsec (начиная с версии 15.2 (5) EA поддерживает как восходящий, так и нисходящий канал, включая поддержку MKA на основе PSK), Cisco TrustSec ® поддерживает встроенную маркировку SGT и SGACL, Полный гибкий Netflow

Таблица 10. Функции Cisco IE 5000 DNA Essentials

Элемент

Описание

Центр ДНК Cisco

Обнаружение, топология, инвентаризация, управление образами программного обеспечения

Видимость

Cisco DNA Assurance, полная гибкость Netflow, устройство 360

Автоматизация подключения к сети в нулевой день

Приложение Cisco Network Plug-and-Play

Таблица 11. Функции Cisco IE 5000 DNA Advantage

Элемент

Описание

Cisco DNA Essentials

Все функции Cisco DNA Essentials

Программно-определяемый доступ

Автоматизация на основе политик, IE 5000 может функционировать как расширенный узел SD-доступа

Таблица 12. Соответствие требованиям

Тип

Стандарты

Электромагнитное излучение

FCC 47 CFR, часть 15, класс A

EN 55022A, класс A

VCCI, класс A

AS / NZS CISPR 22, класс A

CISPR 11, класс A

CISPR 22, класс A

ICES 003, класс A

84 CNS13 Класс A

KN22

EN 300386

Устойчивость к электромагнитным помехам

EN55024

CISPR 24

AS / NZS CISPR 24

KN24

EN 61000-4-2 Электростатический

Разряд EN 61000-4-3 Излучение RF

EN 61000-4-4 Быстро электромагнитное

Переходные процессы EN 61000-4-5 Бросок

EN 61000-4-6 Кондуктивный RF

EN 61000-4-8 Магнитное поле промышленной частоты

EN 61000-4-9 Импульсное магнитное поле

EN 61000-4-10 Затухание Колебательное магнитное поле (100 А / м)

EN 61000-4-11 Падения и прерывания переменного напряжения

EN 61000-4-18 Затухающая колебательная волна

EN-61000-4-29 Падения и прерывания постоянного напряжения

Отраслевые стандарты

EN 61000-6-1 Помехоустойчивость для легких промышленных сред

EN 61000-6-2 Помехоустойчивость для промышленных сред

EN 61000-6-4 Стандарт выбросов для промышленных сред

EN 61326 Industrial Control

EN 61131-2 Программируемые контроллеры

IEEE 1613 Класс 2 Электростанции Коммуникационная сеть

IEC 61850-3 Электрические подстанции Сети связи

EN50155 Железная дорога - Электронное оборудование на подвижном составе (EMC, ENV, Mech)

EN50121-4 Железная дорога - Сигнализация и телекоммуникации Аппарат

EN50121-3-2 Железная дорога - Аппарат для подвижного состава

ODVA Industrial EtherNet / IP

Соответствие PROFINET B

IP30 (согласно EN60529)

Морской DNV GL - Корабли

NEMA TS-2 (EMC, защита окружающей среды , механическая)

Стандарты и сертификаты безопасности

Информационное оборудование:

UL / CSA 60950-1

EN 60950-1

CB согласно IEC 60950-1 со всеми отклонениями по странам

NOM согласно NOM-019-SCFI (через партнеров и дистрибьютора)

Промышленный пол (оборудование управления):

UL 508

CSA C22.2, № 142

Опасные места, Класс I, Раздел / Зона 2, группы газов IIC:

ANSI / ISA 12.12.01

CSA 213

UL / CSA 60079-0, -15

IEC 60079 -0, -15 Отчет об испытаниях IECEx

EN 60079-0, -15 Сертификат ATEX (требуется корпус шкафа)

Операционная среда

Рабочая температура: от -40 ° C до + 75 ° C

● от -40 ° C до + 70 ° C (вентилируемый корпус - поток воздуха 40 LFM)

● от -40 ° C до + 60 ° C (герметичный корпус - 0 LFM Air Flow)

● от -34 ° C до + 75 ° C (корпус с вентилятором или нагнетателем - поток воздуха 200 л / мин)

от -40 ° C до + 85 ° C (IEC 60068-2-2 испытание типа окружающей среды, 16 часов)

Высота над уровнем моря при эксплуатации До 13 800 футов

EN 60068-2-21

EN 61163

Условия хранения

Температура: от -40 до +85 ° C

Высота: 0-15 000 футов

IEC 60068-2-14

Влажность

Относительная влажность от 0% до 95% без конденсации.МЭК 60068-2-3

МЭК 60068-2-30

Удар и вибрация

IEC 60068-2-27 (рабочий удар, 50G, 11 мс, полусинусоида)

IEC 60068-2-27 (удар в нерабочем состоянии, 65-80 G, 9 мс, трапециевидный) IEC 60068-2-32 (удар в нерабочем состоянии)

IEC 60068-2-6, IEC 60068-2-64, EN 61373 (рабочая вибрация)

IEC 60068-2-6, IEC 60068-2-64, EN 61373 (нерабочая вибрация)

Коррозия

ISO 9223: класс коррозии C3-средний класс C4-высокий

EN 60068-2-52 (соляной туман)

EN 60068-2-60 (проточная газовая смесь)

Прочие

Соответствие RoHS

Соответствие RoHS Китая

TAA (Правительство)

CE (Европа)

Гарантия

5-летняя ограниченная гарантия на оборудование для всех IE 5000 PIDS, включая блоки питания, указанные в таблице 4.См. Ссылку в конце этого технического описания для получения более подробной информации о гарантии

Среднее время наработки на отказ (MTBF)

390,190 часов

Таблица 13. Менеджмент и стандарты

Описание

Спецификация

Стандарты IEEE

● IEEE 802.1D мосты MAC, STP

● Приоритизация COS уровня 2 IEEE 802.1p Layer2

● IEEE 802.1q VLAN

● Множественные связующие деревья IEEE 802.1s

● IEEE 802.1w Rapid Spanning-Tree

● Аутентификация доступа к портам IEEE 802.1x

● IEEE 802.1AB LLDP

● IEEE 802.3ad Link Aggregation (LACP)

● IEEE 802.3af Power over Ethernet обеспечивает питание постоянного тока до 15,4 Вт для каждого конечного устройства.

● IEEE 802.3at Power over Ethernet обеспечивает питание постоянного тока до 25,5 Вт для каждого конечного устройства.

● IEEE 802.3af Power over Ethernet

● IEEE 802.3at Power over Ethernet Plus

● IEEE 802.3ач 100BASE-X только SMF / MMF

● Полнодуплексный режим IEEE 802.3x на 10BASE-T

● Спецификация IEEE 802.3 10BASE-T

● Спецификация IEEE 802.3u 100BASE-TX

● Спецификация IEEE 802.3ab 1000BASE-T

● Спецификация IEEE 802.3z 1000BASE-X

● Протокол точного времени IEEE 1588v2 PTP

Соответствие RFC

● RFC 768: UDP.

● RFC 783: TFTP

● RFC 791: протокол IPv4.

● RFC 792: ICMP

● RFC 793: TCP

● RFC 826: ARP

● RFC 854: Telnet

● RFC 951: BOOTP

● RFC 959: FTP

● RFC 1157: SNMPv1

● RFC 1901,1902-1907 SNMPv2

● RFC 2273-2275: SNMPv3.

● RFC 2571: управление SNMP.

● RFC 1166: IP-адреса

● RFC 1256: обнаружение маршрутизатора ICMP.

● RFC 1305: NTP

● RFC 1492: TACACS +

● RFC 1493: объекты MIB моста

● RFC 1534: взаимодействие DHCP и BOOTP.

● RFC 1542: протокол начальной загрузки.

● RFC 1643: MIB интерфейса Ethernet.

● RFC 1757: RMON

● RFC 2068: HTTP

● RFC 2131, 2132: DHCP.

● RFC 2236: IGMP v2

● RFC 3376: IGMP v3.

● RFC 2474: приоритет DiffServ.

● RFC 3046: опция информации агента ретрансляции DHCP.

● RFC 3580: 802.1x РАДИУС

● RFC 4250-4252 протокол SSH

Объекты SNMP MIB

● МОСТ-МИБ

● КАЛИСТА-DPA-MIB

● CISCO-ACCESS-ENVMON-MIB

● CISCO-ADMISSION-POLICY-MIB

● CISCO-AUTH-FRAMEWORK-MIB

● CISCO-BRIDGE-EXT-MIB

● CISCO-BULK-FILE-MIB

● CISCO-CABLE-DIAG-MIB

● CISCO-CALLHOME-MIB

● CISCO-CAR-MIB

● CISCO-CDP-MIB

● CISCO-CIRCUIT-INTERFACE-MIB

● CISCO-CLUSTER-MIB

● CISCO-CONFIG-COPY-MIB

● CISCO-CONFIG-MAN-MIB

● CISCO-DATA-COLLECTION-MIB

● IF-MIB

● CISCO-DHCP-SNOOPING-MIB

● CISCO-EMBEDDED-EVENT-MGR-MIB

● IP-MIB

● CISCO-ENTITY-ALARM-MIB

● CISCO-ENTITY-SENSOR-MIB

● CISCO-ENTITY-VENDORTYPE-OID-MIB

● LLDP-MIB

● CISCO-ENVMON-MIB

● CISCO-ERR-DISABLE-MIB

● CISCO-FLASH-MIB

● CISCO-FTP-CLIENT-MIB

● CISCO-IF-EXTENSION-MIB

● CISCO-IGMP-FILTER-MIB

● CISCO-IMAGE-MIB

● CISCO-IP-STAT-MIB

● CISCO-LAG-MIB

● CISCO-LICENSE-MGMT-MIB

● CISCO-MAC-AUTH-BYPASS-MIB

● OLD-CISCO-TCP-MIB

● CISCO-MAC-NOTIFICATION-MIB

● OLD-CISCO-TS-MIB

● CISCO-MEMORY-POOL-MIB

● CISCO-PAE-MIB

● CISCO-PAGP-MIB

● CISCO-PING-MIB

● CISCO-PORT-QOS-MIB

● CISCO-PORT-SECURITY-MIB

● CISCO-PORT-STORM-CONTROL-MIB

● SNMP-УВЕДОМЛЕНИЕ-MIB

● CISCO-PRIVATE-VLAN-MIB

● CISCO-PROCESS-MIB

● CISCO-PRODUCTS-MIB

● CISCO-RESILIENT-ETHERNET-PROTOCOL-MIB

● SNMP-VIEW-BASED-ACM-MIB

● CISCO-RTTMON-ICMP-MIB

● CISCO-RTTMON-IP-EXT-MIB

● CISCO-RTTMON-MIB

● CISCO-RTTMON-RTP-MIB

● CISCO-SNMP-TARGET-EXT-MIB

● CISCO-STACK-MIB

● CISCO-STACKMAKER-MIB

● CISCO-STP-EXTENSIONS-MIB

● CISCO-SYSLOG-MIB

● CISCO-TCP-MIB

● CISCO-UDLDP-MIB

● CISCO-VLAN-IFTABLE-RELATIONSHIP-MIB

● CISCO-VLAN-MEMBERSHIP-MIB

● CISCO-VTP-MIB

● ENTITY-MIB

● ETHERLIKE-MIB

● HC-RMON-MIB

● IEEE8021-PAE-MIB

● IEEE8023-LAG-MIB

● IF-MIB

● IP-FORWARD-MIB

● IP-MIB

● LLDP-EXT-MED-MIB

● LLDP-MIB

● NETRANGER

● УВЕДОМЛЕНИЕ-ЖУРНАЛ-MIB

● OLD-CISCO-CHASSIS-MIB

● OLD-CISCO-CPU-MIB

● OLD-CISCO-FLASH-MIB

● OLD-CISCO-INTERFACES-MIB

● OLD-CISCO-IP-MIB

● OLD-CISCO-MEMORY-MIB

● OLD-CISCO-SYS-MIB

● OLD-CISCO-SYSTEM-MIB

● OLD-CISCO-TCP-MIB

● OLD-CISCO-TS-MIB

● RMON-MIB

● RMON2-MIB

● СМОН-МИБ

● SNMP-COMMUNITY-MIB

● SNMP-FRAMEWORK-MIB

● SNMP-MPD-MIB

● SNMP-УВЕДОМЛЕНИЕ-MIB

● SNMP-PROXY-MIB

● SNMP-TARGET-MIB

● SNMP-USM-MIB

● SNMP-VIEW-BASED-ACM-MIB

● SNMPv2-MIB

● TCP-MIB

● UDP-MIB

Таблица 14. Поддержка SFP

Номер детали

Спецификация

Тип SFP

Максимальное расстояние

Тип кабеля

Диапазон температур *

Поддержка DOM

GLC-FE-100FX-RGD =

100BASE-FX

ИП

2 км

MMF

ИНД

Есть

GLC-FE-100LX-RGD

100BASE-LX10

ИП

10 км

SMF

ИНД

Есть

GLC-FE-100FX =

100BASE-FX

ИП

2 км

MMF

COM

GLC-FE-100LX =

100BASE-LX10

ИП

10 км

SMF

COM

GLC-FE-100EX =

100BASE-EX

ИП

40 км

SMF

COM

GLC-FE-100ZX =

100BASE-ZX

ИП

80 км

SMF

COM

GLC-FE-100BX-D =

100BASE-BX10

ИП

10 км

SMF

COM

GLC-FE-100BX-U =

100BASE-BX10

ИП

10 км

SMF

COM

Есть

GLC-SX-MM-RGD =

1000BASE-SX

GE

550 кв.м

MMF

ИНД

Есть

GLC-LX-SM-RGD =

1000BASE-LX / LH

GE

550 м / 10 км

MMF / SMF

ИНД

Есть

GLC-ZX-SM-RGD =

1000BASE-ZX

GE

70 км

SMF

ИНД

Есть

GLC-BX-U-I =

1000BASE-BX

GE

10 км

SMF

ИНД

Есть

GLC-BX-D-I =

1000BASE-BX

GE

10 км

SMF

ИНД

Есть

GLC-BX40-U-I =

1000BASE-BX40

GE

40 км

SMF

ИНД

Есть

GLC-BX40-D-I =

1000BASE-BX40

GE

40 км

SMF

ИНД

Есть

GLC-BX40-DA-I =

1000BASE-BX40

GE

40 км

SMF

ИНД

Есть

GLC-BX80-U-I =

1000BASE-BX80

GE

80 км

SMF

ИНД

Есть

GLC-BX80-D-I =

1000BASE-BX80

GE

80 км

SMF

ИНД

Есть

GLC-SX-MMD =

1000BASE-SX

GE

550 кв.м

MMF

ВНЕШНИЙ

Есть

GLC-LH-SMD =

1000BASE-LX / LH

GE

550 м / 10 км

MMF / SMF

ВНЕШНИЙ

Есть

GLC-EX-SMD =

1000BASE-EX

GE

40 км

SMF

ВНЕШНИЙ

Есть

GLC-ZX-SMD =

1000BASE-ZX

GE

70 км

SMF

ВНЕШНИЙ

Есть

GLC-BX-D =

1000BASE-BX10

GE

10 км

SMF

COM

Есть

GLC-BX-U =

1000BASE-BX10

GE

10 км

SMF

COM

Есть

CWDM-SFP-xxxx = (8 частот)

CWDM 1000BASE-X

GE

SMF

COM

Есть

DWDM-SFP-xxxx = (40 частот)

DWDM 1000BASE-X

GE

SMF

COM

Есть

SFP-GE-S =

1000BASE-SX

GE

550 кв.м

MMF

ВНЕШНИЙ

Есть

SFP-GE-L =

1000BASE-LX / LH

GE

550 м / 10 км

MMF / SMF

ВНЕШНИЙ

Есть

SFP-GE-Z =

1000BASE-ZX

GE

70 км

SMF

ВНЕШНИЙ

Есть

GLC-SX-MM =

1000BASE-SX

GE

550 кв.м

MMF

COM

GLC-LH-SM =

1000BASE-LX / LH

GE

550 м / 10 км

MMF / SMF

COM

GLC-ZX-SM =

1000BASE-ZX

GE

70 км

SMF

COM

Есть

GLC-TE =

1000BASE-T

GE

100 кв.м

Медь

ВНЕШНИЙ

NA

GLC-T =

1000BASE-T

GE

100 кв.м

Медь

COM

NA

SFP-10G-BXD-I =

10GBASE-BX10

10GE

10 км

SMF

ИНД

Есть

SFP-10G-BXU-I =

10GBASE-BX10

10GE

10 км

SMF

ИНД

Есть

SFP-10G-BX40D-I =

10GBASE-BX40

10GE

40 км

SMF

ИНД

Есть

SFP-10G-BX40U-I =

10GBASE-BX40

10GE

40 км

SMF

INS

Есть

SFP-10G-SR-X =

10GBASE-SR

10GE

400 кв.м

MMF

ВНЕШНИЙ

Есть

SFP-10G-LR-X =

10GBASE-LR

10GE

10 км

SMF

ВНЕШНИЙ

Есть

SFP-10G-SR =

10GBASE-SR

10GE

400 кв.м

MMF

COM

Есть

SFP-10G-LRM =

10GBASE-LRM

10GE

200 м / 300 м

MMF / SMF

COM

Есть

SFP-10G-LR =

10GBASE-LR

10GE

10 км

SMF

COM

Есть

SFP-10G-ER =

10GBASE-ER

10GE

40 км

SMF

COM

Есть

GLC-T-RGD =

1000BASE-T

GE

100 кв.м

Медь

ИНД

NA

SFP-10G-ZR =

10GBASE-ZR

10GE

80 км

SMF

COM

Есть

SFP-h20GB-CUxM =

10G Пассивный Twinax

10GE

1 м / 3 м / 5 м

Твинакс

COM

NA

SFP-h20GB-ACUxM =

10G активный Twinax

10GE

7 м / 10 м

Твинакс

COM

NA

Примечание:

Информацию о поддержке DOM и первом выпуске программного обеспечения, поддерживающего SFP, см. На https: // www.cisco.com/en/US/products/hw/modules/ps5455/products_device_support_tables_list.html.

Не все SFP поддерживаются в PROFINET GSD для SIMATIC STEP7 / TIA Portal. Посетите https://www.cisco.com/c/en/us/td/docs/switches/lan/industrial/software/configuration/guide/b_sfp_TIA.html.

Информация для заказа

В Таблице 15 приведена информация для заказа системы Cisco IE 5000.

Таблица 15. Информация для заказа

Идентификатор продукта

Описание

Cisco IE 5000 PID оборудования

IE-5000-16S12P

IE5000 с 12GE Copper PoE +, 12FE / GE SFP и 4 восходящими каналами 1G SFP

IE-5000-12S12P-10G

IE5000 с 12GE Copper PoE +, 12FE / GE SFP и 4 восходящих канала 1G / 10G SFP

Лицензии на программное обеспечение Cisco IE 5000 и аксессуары PID

L-IE5000-RTU =

Обновление лицензии электронного программного обеспечения IE5000 с базовой локальной сети на IP-сервис, функции уровня 3

Менеджер LIC-MRP =

Лицензия MRP Ring Manager

LIC-MRP-Client =

Лицензия на кольцевое соединение MRP

SD-IE-1GB =

IE Карта памяти SD 1 ГБ - Запасная

Cisco ONE Лицензии

C1F1PIE4K5K1K9

Cisco ONE Foundation Lite Perpetual

Включает основную инфраструктуру (LF и AS), Identity Services Engine - базовый

C1F1PIE40001K9

Cisco ONE Foundation Perpetual

Включает полностью гибкий Netflow, Stealthwatch, Prime Infrastructure и Identity Services Engine - базовый

C1A1PIE40001K9

Cisco ONE Advanced Perpetual

Включает IP-услуги

Лицензии Cisco IE 5000 DNA

IE5000-DNA-E-H

Лицензия DNA Essentials

IE5000-DNA-E-H-3Y

DNA Essentials вариант лицензии на 3 года

IE5000-DNA-E-H-5Y

DNA Essentials вариант 5-летней лицензии

IE5000-DNA-A-H

Лицензия DNA Advantage

IE5000-DNA-A-H-3Y

DNA Advantage Вариант лицензии на 3 года

IE5000-DNA-A-H-5Y

DNA Advantage вариант 5-летней лицензии

IE5000-DNA-E-H-7Y

DNA Essentials вариант 7-летней лицензии

IE5000-DNA-A-H-7Y

DNA Advantage вариант лицензии на 7 лет

Информация о гарантии

Информация о гарантии на коммутатор IE 5000 доступна по адресу
http: // www.cisco-servicefinder.com/warrantyfinder.aspx.

Экологическая устойчивость Cisco

Информация о политике и инициативах Cisco в области экологической устойчивости в отношении наших продуктов, решений, операций и расширенных операций или цепочки поставок представлена ​​в разделе «Экологическая устойчивость» отчета Cisco по корпоративной социальной ответственности (CSR).

Ссылки на информацию о ключевых темах экологической устойчивости (упомянутых в разделе «Экологическая устойчивость» отчета о корпоративной социальной ответственности) представлены в следующей таблице:

Тема устойчивого развития

Номер ссылки

Информация о законах и нормах о содержании материалов в продукте

Материалы

Информация о законах и правилах по утилизации электронных отходов, включая продукты, батареи и упаковку

Соответствие WEEE

Cisco предоставляет данные об упаковке только в информационных целях.Он может не отражать самые последние изменения в законодательстве, и Cisco не представляет, не гарантирует и не гарантирует, что он является полным, точным или актуальным. Эта информация может быть изменена без предварительного уведомления.

Cisco и партнерские услуги

В Cisco мы стремимся минимизировать совокупную стоимость владения наших клиентов и предлагаем широкий спектр программ обслуживания для ускорения успеха клиентов. Наши инновационные программы реализуются с помощью уникального сочетания людей, процессов, инструментов и партнеров, что приводит к высокому уровню удовлетворенности клиентов.Услуги Cisco помогают защитить инвестиции в сеть, оптимизировать сетевые операции и подготовить сеть к новым приложениям, чтобы расширить интеллектуальные возможности сети и повысить эффективность вашего бизнеса. Вот некоторые из ключевых преимуществ, которые наши клиенты могут получить от услуг Cisco:

● Снижение рисков за счет упреждающего или ускоренного решения проблем

● Снижение совокупной стоимости владения за счет использования опыта и знаний Cisco

● Минимизация простоев сети

● Пополнение существующего вспомогательного персонала, чтобы он мог сосредоточиться на дополнительной производственной деятельности

Для получения дополнительной информации об услугах Cisco см. Услуги технической поддержки Cisco или Расширенные услуги Cisco по адресу https: // www.cisco.com/web/services/

Cisco Capital

Гибкие платежные решения, которые помогут вам в достижении ваших целей.

Cisco Capital упрощает получение нужной технологии для достижения ваших целей, позволяет трансформировать бизнес и помогает вам оставаться конкурентоспособными. Мы можем помочь вам снизить общую стоимость владения, сохранить капитал и ускорить рост. В более чем 100 странах наши гибкие платежные решения могут помочь вам приобретать оборудование, программное обеспечение, услуги и дополнительное оборудование сторонних производителей с помощью простых и предсказуемых платежей.Учить больше.

Для получения дополнительной информации

Для получения дополнительной информации о Cisco IE серии 5000 посетите https://www.cisco.com/go/ie5000 или обратитесь к местному представителю по работе с клиентами.

История документа

Новая или измененная тема

Описано в

Дата

Добавлено EN 61000-4-10 Затухающее колебательное магнитное поле (100 А / м)

Таблица 12

06.10.2020

% PDF-1.4 % 77 0 объект > эндобдж xref 77 114 0000000016 00000 н. 0000003075 00000 н. 0000003190 00000 п. 0000003692 00000 н. 0000004368 00000 н. 0000004922 00000 н. 0000005564 00000 н. 0000006166 00000 п. 0000006279 00000 н. 0000006390 00000 н. 0000006491 00000 н. 0000007006 00000 н. 0000007423 00000 н. 0000007512 00000 н. 0000009029 00000 н. 0000010209 00000 п. 0000011493 00000 п. 0000011801 00000 п. 0000011940 00000 п. 0000012352 00000 п. 0000012378 00000 п. 0000013652 00000 п. 0000015019 00000 п. 0000016472 00000 п. 0000017528 00000 п. 0000018704 00000 п. 0000018825 00000 п. 0000019017 00000 п. 0000019130 00000 п. 0000019251 00000 п. 0000019443 00000 п. 0000019634 00000 п. 0000019825 00000 п. 0000019901 00000 п. 0000019998 00000 п. 0000020191 00000 п. 0000020384 00000 п. 0000020576 00000 п. 0000020768 00000 п. 0000020962 00000 п. 0000021059 00000 п. 0000021253 00000 п. 0000021323 00000 п. 0000021407 00000 п. 0000021831 00000 п. 0000022112 00000 п. 0000022270 00000 п. 0000025499 00000 н. 0000030610 00000 п. 0000030734 00000 п. 0000030860 00000 п. 0000030986 00000 п. 0000031110 00000 п. 0000031213 00000 п. 0000031319 00000 п. 0000031440 00000 п. 0000031633 00000 п. 0000031708 00000 п. 0000031783 00000 п. 0000031818 00000 п. 0000031896 00000 п. 0000041225 00000 п. 0000041556 00000 п. 0000041622 00000 н. 0000041738 00000 п. 0000043572 00000 п. 0000043907 00000 п. 0000044321 00000 п. 0000045862 00000 п. 0000045901 00000 п. 0000081473 00000 п. 0000081512 00000 п. 0000081590 00000 п. 0000081613 00000 п. 0000081691 00000 п. 0000082064 00000 н. 0000082130 00000 н. 0000082247 00000 п. 0000082866 00000 п. 0000082944 00000 п. 0000082967 00000 п. 0000083045 00000 п. 0000083413 00000 п. 0000083479 00000 п. 0000083596 00000 п. 0000084030 00000 п. 0000084108 00000 п. 0000084131 00000 п. 0000084209 00000 п. 0000084576 00000 п. 0000084642 00000 п. 0000084759 00000 п. 0000085262 00000 п. 0000085340 00000 п. 0000085363 00000 п. 0000085441 00000 п. 0000085812 00000 п. 0000085878 00000 п. 0000085995 00000 п. 0000086456 00000 п. 0000086534 00000 п. 0000086557 00000 п. 0000086635 00000 п. 0000087003 00000 п. 0000087069 00000 п. 0000087186 00000 п. 0000088024 00000 п. 00000 00000 н. 00000

00000 п. 00000

00000 п. 00000

00000 н. 0000097652 00000 п. 0000222161 00000 н. 0000002576 00000 н. трейлер ] / Назад 335135 >> startxref 0 %% EOF 190 0 объект > поток h ތ QM + Q ~ xc3d | L (ҤK (aDifcd # 6bCYEMXHl $, 0Ja {> VG2l f & AM @ B & nm6g 鮪 V = q [ղ 3 Q {2g8 = L'R \? [x ௐ Z) '; ALsDly, z TŰ27aM ڈ] 4 (o !.xP-K1 * u (Q "T # 쓸 \ 2_hP & + ELlͤ; X # .sqH

KU% 9-sg2H> jYUx1GXbjCNMuIP (c8PRd'4 ~`

Vi5000 | Soundcraft - профессиональные аудиомикшеры

Микширование живого звука - так и должно быть

Наша запатентованная Vistonics была разработана с простой отправной точки - создания самого интуитивно понятного интерфейса цифрового микширования. Вместо того, чтобы располагать элементы управления вокруг плоского TFT-экрана или рядом с ним, системы, которая требует постоянной координации рук и глаз и мысленного картирования, Vistonics упрощает процесс и размещает поворотные энкодеры и переключатели прямо на сенсорном экране.

Благодаря графическим изображениям за элементами управления, которые меняются в зависимости от функции, оператор не может сомневаться в том, какой параметр регулируется.

С дисплеем и соответствующими элементами управления, объединенными в одной области, оператору сразу предоставляется простая и понятная система микширования, которая оптимизирует рабочий процесс и улучшает творческий процесс.

Каждый интерфейс Vistonics управляет восемью входными каналами и включает сенсорный экран с 16 поворотными энкодерами и 16 переключателями.Простое прикосновение к нужной части экранной полосы канала - все, что требуется для доступа к функциям канала, включая маршрутизацию, входное усиление, цифровую регулировку усиления, задержку, фильтры высоких и низких частот, 4-полосный полностью параметрический эквалайзер, компрессор, лимитер. , гейт, деэссер и панорамирование, с немедленным доступом к сложному визуальному дисплею состояния и простым элементам управления.

Кроме того, для управления обработкой выходных данных предоставляется специальный интерфейс Vistonics II, который также функционирует как полный обзорный дисплей измерителя для всех 128 входов и 32 шин, как отображение списка меток моментального снимка и как дисплей для диагностической информации.

Расширенные функции микширования мониторов ...
Консоли

Vi одинаково разработаны для микширования FOH и мониторов, с мощными функциями, которые позволяют легко комбинировать крупномасштабные приложения для мониторинга или решать проблемы, возникающие при микшировании FOH и мониторов с одной поверхности.

Все шины в стерео
Все шины можно преобразовать в стерео, не связывая две шины, что обеспечивает широкие возможности микширования 32 стерео - идеально для микширования приложений с большими мониторами.

4 точки посылов Aux
Имея в общей сложности 4 точки пересылки вспомогательных посылов от входного канала для каждого посыла, инженеры по микшированию мониторов могут гибко адаптировать миксы к требованиям исполнителей. Посылки могут быть пре-эквалайзером, пре-компрессором, пре-фейдером или пост-фейдером для каждого канала / шины.

Режим Aux VCA
Мастер-фейдеры VCA могут управлять дополнительными посылами своих каналов-участников для каждого микса, при этом FaderGlow светится белым, указывая на работу VCA в текущем миксе.Инженеры по мониторингу могут сохранить контроль над важными глобальными элементами, такими как микрофоны окружения, одновременно выбирая микс монитора и настраивая группы источников в текущем миксе с помощью Aux-VCA. Синяя подсветка FaderGlow указывает на то, что VCA контролирует уровень глобального канала для всех миксов.

Автоматическое увеличение уровней окружающего микрофона в мониторных миксах между песнями
Исполнители, использующие внутриканальные мониторы, хотят слышать публику между песнями? Без проблем. Консоли Vi имеют возможность внешнего управления обработкой Gate или Ducking с шины в консоли, поэтому все, что вам нужно сделать, это вставить дакер в окружающий микрофон с внешним источником шины LR или запасной шиной, и аудитория уровень повышается автоматически, когда исполнители прекращают играть.

... и мониторинг состояния микрофона

Вы знаете, на что это похоже. Радиомикрофоны отлично работают на ноутбуке RF Tech, но это еще до того, как талант выходит на сцену. Черные пятна на экране, разряженные батареи, случайное отключение звука - все может случиться, когда шоу начнется.

Vi упрощает жизнь инженеру, позволяя отслеживать состояние любого совместимого радиомикрофона AKG или Shure непосредственно с поверхности консоли Soundcraft ® серии Vi, любезно предоставлено VM 2 (мониторинг микрофона Vistonics ).Благодаря визуальному отображению в реальном времени времени работы от батареи, статуса радиочастоты, отключения микрофона и внутреннего ограничения вы сможете увидеть проблему задолго до того, как вы ее услышите, прямо на соответствующей полосе канала - с расширенной информацией, мгновенно доступной, просто прикоснувшись к Vistonics экран.

Конфигурация системы не может быть более простой - просто подключите микрофоны, свяжите их с соответствующими каналами консоли, и готово. Вы даже можете идентифицировать соответствующий микрофонный приемник в стойке, нажав кнопку Locate, в результате чего дисплей передней панели приемника начнет мигать.

Все это в сумме дает гораздо более эффективный рабочий процесс и на одну вещь меньше, о которой инженер должен беспокоиться.

Автоматическое микширование для корпоративных мероприятий

Vi5000 и 7000 теперь оснащены встроенной обработкой STUDER vMIX, позволяющей бесшовное автоматическое микширование до 4 отдельных групп по 16 микрофонных каналов. vMIX позволяет автоматически управлять уровнями нескольких микрофонов, чтобы уменьшить усиление любого человека, который не говорит, сохраняя при этом общее усиление постоянным и реагируя быстрее, чем человеческая рука, на внезапные изменения уровня в динамической панельной дискуссии.

Эффекты и динамика мирового класса внутри

Минимизируя потребность во внешнем оборудовании для обработки, Vi5000 и Vi7000 помещают лучшие в своем классе эффекты и динамику из Lexicon и BSS прямо в консоль. Через интерфейс Vistonics и поверхность FaderGlow Vi предоставляет идеальное средство для управления эффектами. Неудивительно, что многие инженеры утверждают, что Vi - единственная консоль, которую они использовали бы без какого-либо дополнительного оборудования для обработки данных.

BSS DPR901ii и графический эквалайзер
BSS DPR901ii был стандартным аналоговым динамическим эквалайзером, используемым во всем мире в качестве мощного инструмента для решения неудобных задач по исправлению положения.Уникальной особенностью DPR901ii был переключатель нижнего / верхнего порога на каждой полосе, позволяющий эквалайзеру реагировать либо в режиме понижения, либо в режиме повышения, чтобы исправить проблемы, которые возникают только на громких или только на тихих сигналах. Vi5000 и Vi7000 представляют первую в мире точно смоделированную версию оригинального аналогового устройства в цифровой сфере. 16 экземпляров этого классического процессора доступны через пул вставок консоли для использования по мере необходимости.

В дополнение к BSS DPR901ii, на каждом выходе шины имеется также трехоктавный графический эквалайзер BSS.Эквалайзер смоделирован на основе аналогового устройства BSS960 и включает в себя глобальную регулировку добротности, обеспечивающую узкую полосу пропускания для приложений сценического монитора, или более широкую добротность для настройки системы на основных выходах.

Lexicon Effects
Vi предоставляет оператору мощные эффекты Lexicon с помощью карты процессора серии Vi.

Карта снабжает консоль 8 независимыми стерео блоками мультиэффектов Lexicon, каждый из которых обеспечивает 14 ревербераций, 7 задержек и 8 эффектов изменения высоты звука, подключаемых к входным каналам, выходам Aux и вставкам каналов.

Микс вживую с плагинами UA

Отвечая на призыв к высококачественной "не для записи" студийной обработке на живых мероприятиях, Soundcraft® Realtime Rack открывает мир творческих возможностей, органично разместив признанные эмуляции аналоговой обработки звука Universal Audio и отмеченные наградами подключаемые модули UAD ваша среда микширования.

Программное обеспечение Realtime Rack дает операторам консоли Vi весь контроль, необходимый для вставки подключаемых модулей UAD в отдельные каналы, вспомогательные каналы и главные шины - так же легко, как и на реальном оборудовании.Управление надстройками осуществляется через интуитивно понятный и отзывчивый внешний сенсорный интерфейс. Комплексная система моментальных снимков позволяет полностью вызвать все плагины и их настройки, а тесная сетевая интеграция с серией Vi гарантирует, что все настройки приложения хранятся внутри консоли.

Доступны две версии: Realtime Rack Ultimate Live с 74 надстройками и Realtime Rack Core Live с 14 надстройками. Дополнительные подключаемые модули UAD можно приобрести в любое время в интернет-магазине UA.

Платформа UAD Powered Plug-Ins предлагает самые аутентичные в мире эмуляции аналогового оборудования и отмеченные наградами звуковые плагины. Подключаемые модули UAD Powered Plug-Ins, работающие на аппаратном обеспечении DSP Accelerator от Universal Audio, обеспечивают богатое аналоговое качество звука, которое было бы трудно или невозможно достичь с помощью собственных хост-систем с подключаемыми модулями. От редких компрессоров и эквалайзеров до старинных реверберационных процессоров и магнитофонов - подключаемые модули с питанием от UAD привносят в ваши миксы трехмерный «нестандартный» аналоговый звук.

Фабричные кейсы для поверхностей управления Vi5000 и Vi7000 включают в себя место в стойке и приспособления, позволяющие интегрировать до трех стоек реального времени, компьютер Mac Mini для управления и обеспечения для хранения и установки внешнего монитора с сенсорным экраном.

Щелкните здесь, чтобы получить дополнительную информацию о Soundcraft Realtime Rack

Intelligent Transportation Services - поставщик ИТС интеллектуальных транспортных систем и систем управления движением

Press:

Impath i5110ET доступен для покупки по контракту о цене FDOT APL ** НОВИНКА **

Impath i5110ET внесен в список APL Florida DOT ** NEW **

Blackhawk Enterprises заключила контракт с FDOT в масштабе штата ** НОВИНКА **

CLS внесена в список APL Флориды ** НОВИНКА **

Impath i5110ET и i4110E, совместимые с Trafficland

Взаимодействие Barco для Impath i5110ET

Camera Cameleon поддерживает линейку продуктов серии Impath 5000

RTMS G4 зарегистрирован в APL Флориды

Кодеры и декодеры Impath на APL Флориды

Vicon Domes зарегистрированы в APL Флориды

Продлен контракт с Vicon, Impath и EIS FDOT ITB

FDOT D2 использует RTMS для определения времени прохождения

Vicon выбран для использования с прицепами дистанционного наблюдения Wanco

Blackhawk становится торговым посредником для панелей местного управления Treehaven

Продукты:

RTMS G4 теперь поставляется с внутренним кодеком H.264 камера ** НОВИНКА **

Усовершенствования в серии куполов Vicon SVFT 6-11-2009

Impath представляет полную линейку кодеров H.264

Blackhawk предлагает замену продуктов Vicon на 1 год вперед

EIS представляет детектор G4

5-13-2011

Многопротокольный, многопоточный модуль Impath i5110ET h.264 теперь доступен для покупки по контракту о цене FDOT APL. Щелкните здесь, чтобы просмотреть контракт.

29.09.2010

Мы рады сообщить, что мультипротокольный i5110ET от Impath теперь включен в список Florida DOT APL. APL № 78461401214021.

i5110ET поддерживает форматы MPEG2, H.264, MPEG4 и MJPEG. Множественные потоки различных или похожих протоколов могут быть получены по команде (RTSP).I5110ET также предлагает функцию автозапуска, при которой один из потоков может автоматически запускаться при включении питания без запроса клиента.

Типичным приложением может быть автоматический запуск многоадресного потока MPEG2 на скорости 4M, D1 для видео TMC (обратная совместимость с декодерами Impath i1000). Сервер распространения мультимедиа Wowza может запросить поток H.264, 4CIF / 512K для веб-распространения, в то время как другие клиенты могут запустить свой собственный поток H.264 CIF / 1M через VLC, браузер или другое приложение для просмотра, записи и т. Д.

Кодировщик i5110ET также предлагает 2 терминальных сервера для PTZ, RVDS, DMS или других последовательных приложений. Доступны и другие варианты, такие как хранение видеоклипов и встроенная аналитика. больше информации

8-27-2010

Blackhawk Enterprises получила контракт с FDOT в масштабе штата на камеры Vicon, кодеры и декодеры Impath, а также детекторы RTMS G4.Чтобы просмотреть договор и дополнительную информацию, нажмите здесь: MA55569

8-23-2010

Blackhawk Enterprises и Camera Lowering Systems рады сообщить, что устройство для опускания CLS серии CDP-16HD было протестировано и одобрено Florida DOT TERL. Устройство для опускания CLS имеет сертификационный номер APL: 78561601709013.

18-18-2010

Blackhawk Enterprises предоставила детекторы RTMS G4 с внутренним кодеком H.264 камеры на два проекта. Эти камеры позволяют кодировать видео на основе стандартов, которое может использоваться в местах, где нет системы видеонаблюдения, и помогают в настройке и мониторинге детектора и места обнаружения.

18-18-2010

Trafficland доказала совместимость с кодировщиком Impath i5110ET H.264 (многопротокольный) и кодировщиком Impath i4110E MPEG2. Trafficland предоставляет потоковое видео в реальном времени в Майами, Флорида, совместно с FDOT District 6 с кодировщиков Impath i4110E.

7-8-2010 Взаимодействие Impath и Barco

Impath и Barco объявили, что потоковая видеокарта Barco SVC-2 с прошивкой 2.2.7 или выше теперь совместима с потоками H.264 и MPEG2 от Impath i5110ET, что позволяет легко перейти на эту новую платформу кодирования.

19.06.2010 Камера Cameleon поддерживает линейку продуктов Impath 5000 серии

ICX / 360 Surveillance объявляет, что их недавно выпущенный драйвер видеодисплея полностью совместим со всеми линейками продуктов Impath, включая новый многопротокольный кодировщик i5110ET.Драйвер видеодисплея не зависит от пакетов SDK продукта и обеспечивает более стабильную платформу. Новый драйвер видеодисплея полностью совместим со следующими продуктами Impath:

-VSG -i1000 -i4000 -i5110 (ET и ET-L) -i5120 -5210 -i5410

4-7-09 RTMS G4 зарегистрирован в APL Флориды

Детектор RTMS G4 был протестирован на соответствие строгим спецификациям TERL Флориды и успешно соответствовал требованиям.В результате RTMS G4 теперь сертифицирован для использования в штате Флорида. (см. сертификационное письмо)

2-15-09 Impath представляет полную линейку кодеров H.264

Imp ath Networks представляет серию многопоточных и многопротокольных кодировщиков H.264 i5000. Одноканальные, трехпоточные кодеры H.264 предлагаются в версиях с полным рейтингом NEMA, полузащищенных и незакрепленных.В некоторых моделях также доступна видеоаналитика. Выбор нескольких протоколов (H.264, MPEG2, MPEG4) позволяет перейти на H.264, используя существующие инвестиции в головное декодирование и программные решения.

1-5-09 Кодировщики и декодеры Impath, перечисленные в APL Флориды

Blackhawk Enterprises рада сообщить, что кодеры Impath серии i4000 и декодеры серии i1000 включены в официальный список ITS APL.Кодеры, ранее перечисленные в APL из-за контракта ITB, прошли обширное независимое тестирование NEMA третьей стороной на температуру, напряжение, вибрацию, удары и переходные процессы, как определено в спецификациях FDOT для видеокодеров.

9-02-08 Vicon Domes внесены в список APL Флориды

B lakhawk Enterprises рада сообщить, что купола Vicon серий SVFT-PRS и SVFT-W включены в официальный список APL.Купола, которые ранее были внесены в список APL из-за контракта ITB, должны были пройти независимые испытания NEMA третьей стороной на температуру, вибрацию, удары и переходные процессы, а также испытания на ветровую нагрузку, как определено в спецификациях FDOT для CCTV.

8-29-08 Vicon, Impath и EIS FDOT Договор ITB продлен

B luckhawk Enterprises рада сообщить, что контракт штата Флорида ITB-DOT-05 / 06-9032-RR продлен до 9-10-2009.Свяжитесь с Blackhawk Enterprises или прочтите предыдущую ссылку с подробным описанием этого контракта для получения подробной информации о том, как использовать этот контракт.

1-22-07 Полевые коробки Treehaven (перейдите по ссылке на техническое описание)

Blackhawk Enterprises заключила неисключительное соглашение о перепродаже с Treehaven Technologies, чтобы перепродать их полевой бокс Roadway Vision Systems. Полевой блок Roadway Vision Systems представляет собой монтируемую в стойку локальную панель управления шкафами видеонаблюдения, обеспечивающую питание камеры, а также локальный интерфейс для ноутбука или джойстика для управления PTZ и видеонаблюдения.

EIS представляет детектор G4 (перейти к техническому описанию)

Детектор G4 обеспечивает 12 полос обнаружения с дальностью обнаружения 250 футов при невероятной потребляемой мощности 3 Вт. Дополнительные опции включают встроенную камеру, опции беспроводной связи и т. Д. .....

(вверх)

Blackhawk теперь предлагает замену продуктов Vicon на 1 год вперед

12-12-07 Blackhawk рада объявить о новом статусе платинового дилера Vicon.Все заказы Vicon, размещенные в Blackhawk, теперь будут предлагать политику замены на один год вперед (ранее - 3 месяца) с даты выставления счета. Гарантия на трехлетнее полезное использование с даты установки остается прежней.

GE Druck PACE 5000/6000 Модульный контроллер давления

.
Измерение давления
Стандартные диапазоны давления Манометрическое давление 25, 70, 200, 350 и 700 мбар, 1, 2, 3,5, 7, 10, 20, 35, 70, 100, 135, 172, манометрическое давление 210 бар
0.35, 1, 3, 5, 10, 15, 30, 50, 100, 150, 300, 500, 1000, 1500, 2000, 2500, 3000 фунтов на квадратный дюйм манометра
2,5, 7, 20, 35, 70, 100, 200, Манометр 350, 700 кПа, манометр 1, 2, 3,5, 7, 10, 13,5, 17,2, 21 МПа
Доступны все версии манометров с отрицательной калибровкой в ​​стандартной комплектации. Для диапазонов абсолютного давления выберите любой диапазон от 1 бар и выше и добавьте барометрическую опцию
Индикация выхода за пределы диапазона На 10% выше полного диапазона давления мбар / бар
Среда под давлением Сухой, не содержащий масла, некоррозионный газ, поддерживаемый на уровне 10% выше максимального требуемого давления на выходе. Рекомендуется сухой воздух или азот.
Дисплей
PACE5000 Цветной TFT-дисплей с разрешением VGA, 4,3 дюйма, широкоформатный, со встроенным сенсорным экраном
PACE6000 7-дюймовый широкоформатный цветной TFT-дисплей с разрешением VGA и встроенным сенсорным экраном
Скорость обновления связи 8 раз в секунду
Частота обновления дисплея 2 раза в секунду
Считывание ± 9999999
Единицы давления мбар, бар, Па (Н / м2), гПа, кПа, МПа, мм рт. Ст. При 0 ° C, см рт. Ст. При 0 ° C, м рт. Ст. При 0 ° C, дюймы рт. Ст. При 0 ° C, мм рт. При 4 ° C, mh3O при 4 ° C, ммh3O при 20 ° C, cmh3O при 20 ° C, mh3O при 20 ° C, кг / м2, кг / см2, торр, атм, фунт / кв. Дюйм, фунт / фут2, дюйм3O при 4 ° C, inh3O @ 20 ° C, inh3O @ 60 ° F, fth3O @ 4 ° C, fth3O @ 20 ° C, fth3O @ 60 ° F, User Defined 1, User Defined 2, User Defined 3, User Defined 4
Производительность
PACE CM0 Стандартная точность 0.02% показания + 0,02% полной шкалы (25 мбар: 0,20% показания + 0,20% полной шкалы, 70 мбар: 0,10% показания + 0,10% полной шкалы, 200 мбар: 0,04% показания + 0,04% полной шкалы) включает линейность, гистерезис, повторяемость и температурные эффекты для манометрического давления и предполагает установившуюся температуру и регулярное обнуление.
PACE CM0 Стабильность контроллера 0,005% полной шкалы
PACE CM1 Высокая точность 0,01% показания + 0,01% полной шкалы (25 мбар: 0,10% показания + 0,10% полной шкалы, 70 мбар: 0,05% показания + 0.05% полной шкалы, 200 мбар: 0,02% показания + 0,02% полной шкалы) включает линейность, гистерезис, повторяемость и температурные эффекты для манометрического давления и предполагает установившуюся температуру и регулярное обнуление.
PACE CM1 Стабильность контроллера 0,003% полной шкалы (диапазон 25 мбар = 0,005% полной шкалы)
PACE CM2 Премиум-точность 0,005% показания + 0,005% полной шкалы (25 мбар: 0,05% показания + 0,05% полной шкалы, 70 мбар: 0,025% показания + 0,025% полной шкалы, 200 мбар: 0,01% показания + 0,01% полной шкалы) включает линейность, гистерезис, повторяемость и температуру эффекты для манометрического давления и предполагает установившуюся температуру и регулярное обнуление.
PACE CM2 - Контроль устойчивости 0,001% полной шкалы (25 мбар = 0,004% полной шкалы. 70 мбар = 0,003% полной шкалы)
PACE CM2-A для авиационной техники Диапазон высот от -3000 до +55000 футов:
Точность высоты на уровне моря ± 2 фута при 8500 футов ± 3 фута при 35000 футов ± 9 футов
Высота над уровнем моря Точность RVSM: на уровне моря ± 5 футов при 29000 футов ± 25 футов при 41000 футов ± 46 футов при 35000 футов ± 33 футов
Дальность полета до 650 узлов:
Точность полета при 50 узлах ± 1.00 узлов при 250 узлах ± 0,21 узла при 500 узлах ± 0,11 узлах
Диапазон давления –1 / + 1 бар изб., Точность давления 0,005% от показаний + 0,005% полной шкалы включает линейность, гистерезис, повторяемость и температурные эффекты для манометрических давлений и предполагает установившуюся температуру и регулярное обнуление.
Эталонная точность 1300 мбар 0,005% полной шкалы, Включает нелинейность, гистерезис, повторяемость и температурные эффекты в диапазоне от 15 ° C (59 ° F) до 45 ° C (113 ° F).
PACE CM Измерение долгосрочной стабильности от 2 до 210 бар изб. (От 30 до 3000 фунтов на кв. Дюйм) 0.01% показаний в год, 1 бар изб. 0,02% показаний в год и от 25 мбар изб. До 700 мбар изб. 0,03% показаний в год, предполагает регулярное обнуление. Эталонный барометрический датчик 0,1 мбар абс. Или 0,001450 фунт / кв. Дюйм в год (для CM0-B, CM1-B, CM2-B и CM2-A)
Точность отрицательного датчика Максимальная ошибка при любом заданном значении давления равна максимальной ошибке при эквивалентном значении положительного давления.
Точность псевдоабсолютного режима Точность манометрического режима + Точность эталонного барометра
PACE CM0-B Прецизионно-барометрический эталон Точность дополнительного барометрического эталона 0.10 мбар или 0,001450 фунт / кв. Дюйм. Включает нелинейность, гистерезис, повторяемость и температурные эффекты от 15 ° C (59 ° F) до 45 ° C (113 ° F).
PACE CM1-B Прецизионно-барометрический эталон Точность для дополнительного эталонного барометрического давления 0,05 мбар или 0,000725 фунтов на кв. Дюйм. Включает нелинейность, гистерезис, повторяемость и температурные эффекты от 15 ° C (59 ° F) до 45 ° C (113 ° F).
PACE CM2-B Прецизионно-барометрический эталон Точность дополнительного барометрического эталона 0.025 мбар или 0,0003625 фунтов на кв. Дюйм. Включает нелинейность, гистерезис, повторяемость и температурные эффекты от 15 ° C (59 ° F) до 45 ° C (113 ° F).
Расход газа В систему подведен весь питающий газ. В режиме измерения или при выключенном приборе газ не используется.
Электрооборудование
Блок питания От 90 до 130 В переменного тока при 47-63 Гц и от 180 до 260 В переменного тока при 47-63 Гц.Универсальный вход через разъем IEC320 C14
Рейтинг контактов VFC 30 В постоянного тока 1 А резистивный / 200 мА индуктивный
Связь
Связь RS232, USB и IEEE-488, SCPI, эмуляция (DPI520, DPI500, DPI510 и DPI515 в зависимости от модели)
Ethernet (VXI-II и сокеты с использованием SCPI)
Окружающая среда
Температура Эксплуатация от 10 ° C до 50 ° C (от 50 ° F до 122 ° F)
Откалиброванная от 15 ° C до 45 ° C (от 59 ° F до 113 ° F)
Хранение от -20 ° C до 70 ° C (-4 ° От F до 158 ° F)
Влажность От 5% до 95% без конденсации
Уплотнение IP20 (EN60529), только в дверях
Вибрация Соответствует Def.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
