Задний центр токарного станка: Вращающиеся задние центры для токарного станка

alexxlab | 25.07.2023 | 0 | Разное

Содержание

Центр вращающийся токарный|Торцевые захваты, поводковые патроны

OSNASTIK

Южная Корея / Индия

Центра вращающиеся и упорные
- Вращающиеся задние центры
- Вращающиеся центры для труб
- Вращающиеся задние центры со сменными наконечниками
- Упорные центры, упорные центры для труб

WIDIN

Южная Корея

Токарные центры WIDIN
- Вращающиеся центры для токарных станков. Тип LC-NC
- Вращающиеся центры для токарных станков. Тип LC-NCP
- Вращающиеся центры для тяжелой обработки. LC-NK NKD
- Вращающиеся центры для шлифовальной обработки. Тип LC-SMP
- Вращающиеся центры для высокоскоростной обработки. Тип LC-D50
- Вращающиеся центры с уплотнениями. Тип LC-HD
- Вращающиеся конуса. Тип LC-PT
- Упорные центры. Тип LM и LM-H

Центр вращающийся токарный

Токарные центра вращающиеся (упорные центра) используются в токарных станках. Вращающиеся центра служат для уменьшения радиального биения путём закрепления заготовок. Для закрепления вращающийся центр подводится к незакреплённой стороне заготовки и прижимает её. Таким образом, заготовка оказывается закреплена с обеих сторон: с одной стороны зажимным патроном, с другой стороны — токарным центром.

Такое закрепление позволяет работать с большей скоростью и увеличенным нажимом резака.

Представленные в данном разделе вращающиеся центра для токарного станка отличаются различными возможностями и преимуществами:

По конструкции наконечника:

Вращающийся наконечник — используется при не вращающейся задней бабке станка для снижения трения между заготовкой и наконечником центра.
Не вращающийся наконечник — обладает более низкой стоимостью и увеличенной износостойкостью, так как является цельнометаллическим.

По креплению наконечника:

Съёмный наконечник — позволяет сменять наконечники вращающегося центра вручную или автоматически (на станках с ЧПУ), что увеличивает универсальность применения центра, а также увеличивает срок службы.
Несъёмный наконечник — обладает более низкой стоимостью.

По виду заготовки:

Цельнометаллическая заготовка — центра со стандартными наконечниками.

Полые заготовки, трубы и пр. — т.н. “грибковые центра” с увеличенным наконечником, представляющим из себя усечённый конус.

Вращающиеся центры для токарных станков

Обновлено: 06.02.2023

Автор статьи : Enex

В данной статье речь пойдет о токарных центрах, об их конструкции, разновидностях и особенностях эксплуатации.

Одна из самых распространенных заготовок обрабатываемых на токарных станках — это валы, причем валы различной длины. Для того чтобы добиться небходимого качества поверхности их нужно достаточно жестко и надежно закрепить. Делается это самым эффективным и проверенным способом – с одной стороны вал зажимается в патрон, а с другой поджимается центром. В большинстве случаев для этого используется вращающийся центр, который устанавливается в пиноль задней бабки.

В каких случаях необходимо использование вращающегося центра:

Длина заготовки в 5 раз превышает диаметр.
Точение тяжелых деталей на высоких скоростях (большие обороты и подача).
Большая толщина снимаемой стружки.
Когда чистовая обработка будет проходить на шлифовальном станке.

Преимущества использования центров:

Длительный срок эксплуатации.
Устойчивость к высоким нагрузкам.
Возможность увеличить скорость обработки.
Повышение производительности оборудования.
Универсальность — можно использовать на станках с ручным управлением, и на оборудовании с ЧПУ.
Высокое качество деталей.

Конструкция вращающихся центров

Вращающийся центр состоит из конического наконечника, вала и подшипника, размещенного в стальном корпусе. От подшипника во многом и зависит на каких режимах может работать центр, так же он снижает трение.

При стандартных режимах работы используют центра с углом наконечника 60º, при тяжелых режимах целесообразно применять с углом 90º.

Разновидности

В зависимости от особенностей решаемых задач при токарной обработке центра бывают нескольких типов:

Упорный центр — применяется при небольших скоростях обработки. Предварительно необходимо сделать центровочное отверстие.

Упорный со срезанным конусом — используются при подрезании торца

Вращающийся — используется при высоких скоростях обработки, где упорный уже нельзя применить.

Грибковый — имеет наконечник с усеченным конусом. Используется для фиксации деталей с внутренним отверстием (трубы, полые валы).

С вращающейся гайкой — для удобства извлечения из задней бабки

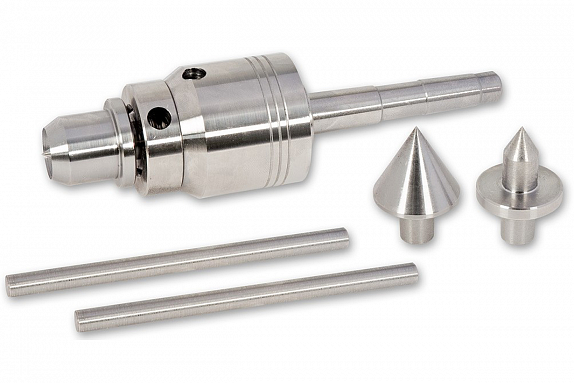

Со сменными наконечниками — возможность обработки широкого спектра деталей, используя всего один центр

Центры для токарных станков изготавливаются из высокопрочной легированной стали. В зависимости от сложности процесса они бывают обычные и усиленные. Последние используются при работе с тяжелыми изделиями. Усиленный отличается прочностью и устойчивостью к высоким нагрузкам.

Специфика эксплуатации

Перед началом работы токарю необходимо учесть погрешности биения. Оно возникает из-за износа подшипников или наконечника, недостаточно жесткой фиксации. Если требования не допускают такую погрешность, лучше воспользоваться другой оснасткой.

Какие нюансы нужно учесть при обработке в центрах:

Оси шпинделя и центра должны совпадать, иначе будут погрешности в обработке. При точении деталей с высоким классом точности нужно оставлять припуски для чистовой обработки.
Сила зажима должна надежно фиксировать заготовку, но при этом не мешать ее вращению.

Важно!

Биение вращающегося центра приводит к радиальному биению детали относительно оси. Дальнейшая обработка этой же заготовки на другом станке может привести к нарушению соосности.

При обнаружении сильного биения конический наконечник необходимо отшлифовать специальным инструментом, который крепится в резцедержателе. После проверки шаблоном в случае удовлетворительного результата можно приступать к металлообработке.

Важно!

При точении на больших оборотах изнашивается наконечник центра и разбивается центровочное отверстие. Чтобы продлить срок эксплуатации оснастки, наконечник обрабатывают защитной смазкой.

Источники:

1) каталог Bison-Bial 2015

2) https://vseostankah.com/tokarnye-stanki/vrashhayushhijsya-tsentr-nepodvizhnyj-gribkovyj.html

3) https://mekkain.ru/library/czentr-upornyij.html

Каталог станочной оснастки на онлайн-выставке Enex: https://enex.market/catalog/stanki_i_komplektuyushchie_k_nim/stanochnaya_osnastka/.

Токарные центры

Поиск по категориям

{{bucket.

^$ {{bucket.label === ‘Цена’ ? option.label[0].slice(0, option.label[0].indexOf(‘.’)).replace( /\d{1,3}(?=(\d{3})+(?! \d))/g , “$&,”) : option.label}} ^{{{option.label[0].slice(option.label[0].indexOf(‘.’)+1)}}} {{bucket.label === ‘Цена’ && option.label[1] !== ‘*’ ? ‘ to ‘ : Bucket.label === ‘Цена’ ? ‘+’ : ” }} ^$ {{bucket.label === ‘Цена’ && option.label[1] !== ‘*’ ? option.label[1].slice(0, option.label[1].indexOf(‘.’)).replace( /\d{1,3}(?=(\d{3})+(?! \d))/g , “$&,”) : ”}} ^{{{option.label[1].slice(option.label[1].indexOf(‘.’)+1)}}}

{{result. values.instock === ‘true’ ? «Готово к отправке»: «Еще в пути»}} {{результат.значения.название}} parseFloat(result.values.price.replace(‘,’,”))) || (result.values.outlet === ‘true’ && parseFloat(result.values.msrp.replace(‘,’,”)) > parseFloat(result.values.price.replace(‘,’,”)) )”> ^$ {{result.values.onspecial === ‘true’ && parseFloat(result.values.catalogprice.replace(‘,’,”)) > parseFloat(result.values.price.replace(‘,’, ”)) ? result.values.catalogprice.slice(0, result.values.catalogprice.indexOf(‘.’)) : result.values.msrp.slice(0, result.values.msrp.indexOf(‘.’))}} ^{{{ result.values.onspecial === ‘true’ && parseFloat(result.values.catalogprice.replace(‘,’,”)) > parseFloat(result.values.price.replace(‘,’,”) ) ? result.values.catalogprice.slice(result.values.catalogprice.indexOf(‘.’)+1) : result.values.msrp.slice(result.values.msrp.indexOf(‘.’)+1)}}} ^$ {{result. values.price.slice(0, result.values.price.indexOf(‘.’))}} ^{{{result.values.price.slice(result.values.price.indexOf( ‘.’)+1)}}}

Растачивание с люнетом

Шаг №	Местонахождение	Описание	Инициалы	Дата
10	Инструктор	Получите трубку у своего инструктора.	*
20	Токарный станок	Если размер патрона позволяет, слегка внутри с помощью трехкулачкового патрона. Если размер патрона не позволяет внутренний патрон, слегка патрон снаружи с помощью трехкулачкового патрона.
40	Токарный станок	Установите внутреннюю кошачью головку. Оставьте достаточно место для указания внутреннего диаметра трубы.
50	Токарный станок	Поднимите мертвую точку рядом с кошачьей головой. Визуально отцентрируйте голову кошки в мертвой точке.
60	Токарный станок	Приведите шпиндель задней бабки в нужное положение и зафиксируйте на месте.
70	Токарный станок	Укажите внутренний диаметр трубы как максимально близко.
80	Токарный станок	Установка инструмента для поворота концентрического подшипника поверхности примерно в 3-4 дюймах от правого конца трубы.
90	Токарный станок	Затяните патрон, будьте осторожны, чтобы не использовать чрезмерное давление патрона. Это приведет к деформации трубки.
100	Токарный станок	Проверьте наличие искажений с помощью индикатора на загнутый конец трубки.
11	Инструктор	Попросите инструктора проверить установку.	*
120	Токарный станок	Поверните опорную поверхность настолько, чтобы очистить вверх.
130	Токарный станок	Торец для очистки.
140	Токарный станок	Потяните заднюю бабку назад.
150	Токарный станок	Переместите седло к задней бабке, чтобы получить это в сторону.
160	Токарный станок	Установите люнет на подшипник поверхность.
170	Токарный станок	Верните шпиндель задней бабки в положение и зафиксируйте на месте.
180	Токарный станок	Отрегулировать нижние кулачки люнета прижмитесь к несущей поверхности трубки и зафиксируйте на месте.
190	Токарный станок	Опустите верхний рычаг и зафиксируйте его на месте.
200	Токарный станок	Отрегулируйте верхнюю губку люнета прижмитесь к несущей поверхности трубки и зафиксируйте на месте.
210	Токарный станок	Осторожно снимите кошачью голову.
220	Токарный станок	Настройка токарного станка для растачивания.
230	Инструктор	Попросите инструктора проверить настройки.	*
240	Токарный станок	Отверстие в соответствии со спецификацией.
250	Токарный станок	Обработанный конец с заусенцами.
260	Токарный станок	Снимите трубки с машины.
270	Токарный станок	Сдвиньте кулачки люнета и снимите люнет от машины.
280	Токарный станок	Вставьте антидеформационную заглушку в обработанный конец трубки.
290	Токарный станок	Затяните патрон, будьте осторожны, чтобы не использовать чрезмерное давление патрона.
300	Токарный станок	Установите внутреннюю кошачью головку. Оставьте достаточно место для указания внутреннего диаметра трубы.
310	Токарный станок	Поднимите мертвую точку рядом с кошачьей головой. Визуально отцентрируйте голову кошки в мертвой точке.
320	Токарный станок	Установите шпиндель задней бабки на место и зафиксируйте на месте.
330	Токарный станок	Укажите внутренний диаметр трубы как максимально близко.
340	Токарный станок	Установка инструмента для поворота концентрического подшипника поверхности примерно в 3-4 дюймах от правого конца трубы.
350	Токарный станок	Поверните опорную поверхность настолько, чтобы очистить вверх.
360	Токарный станок	Лицевая часть по длине.
370	Токарный станок	Потяните заднюю бабку назад.
380	Токарный станок	Переместите седло к задней бабке, чтобы получить это в сторону.
400	Токарный станок	Установите люнет на подшипник поверхность.
410	Токарный станок	Верните шпиндель задней бабки в положение и зафиксируйте на месте.
420	Токарный станок	Отрегулировать нижние кулачки люнета прижмитесь к несущей поверхности трубки и зафиксируйте на месте.
430	Токарный станок	Опустите верхний рычаг и зафиксируйте его на месте.
440	Токарный станок	Отрегулируйте верхнюю губку люнета прижмитесь к несущей поверхности трубки и зафиксируйте на месте.
450	Токарный станок	Осторожно снимите кошачью голову.
460	Токарный станок	Настройка токарного станка для растачивания.
