Задний угол резца | Токарные резцы по металлу

Основное назначение заднего угла – обеспечить свободное перемещение резца по обрабатываемой поверхности. Задний угол α главной режущей кромки влияет па деформацию обрабатываемой поверхности, силы резания, прочность, стойкость и связанную с ней скорость резания, качество обрабатываемой поверхности. При основном износе по задней поверхности, как, например, при обработке с малыми толщинами среза, возрастает с повышением величины заднего угла. Однако это имеет место до определенного предела, когда из-за уменьшения угла заострения прочность кромки уменьшается, на нем появляются выкрашивания, которые приводят резец к преждевременному выходу из строя. С повышением заднего угла возрастает также и чистота обрабатываемой поверхности. Поэтому при чистовой обработке рекомендуется применять резцы с большим задним углом.

С увеличением толщины среза (а следовательно, и подачи) возрастают силы резания, вызывающие выкрашивание режущих кромок. Для избежания этого необходимо обеспечить большую прочность кромок и лучший отвод тепла из зоны резания путем увеличения утла заострения.

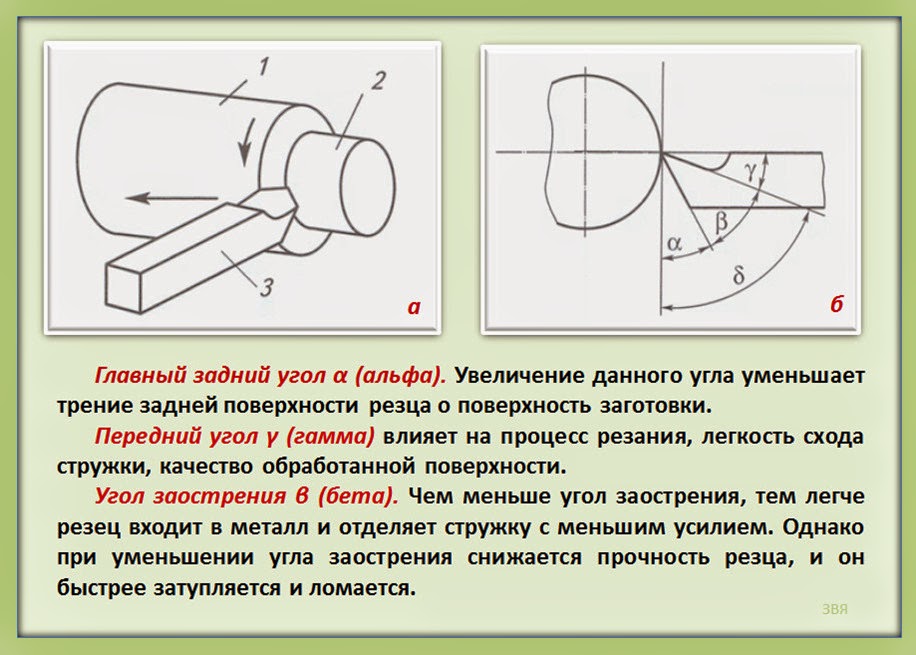

Рис 7 – Задний угол резца

Выбор заднего угла резца

Рекомендуется выбирать задний угол а в град, в зависимости от и подачи следующих величин

	При подаче меньше 0,25 мм	При подаче больше 0,25 мм
Проходные, подрезные	12	6 – 8
Отрезные, прорезные	12 – 15	8 – 10
Расточные	12 – 15	8 – 10

Эти значения действительны для и быстрорежущей стали.

Задняя поверхность резца

Задняя поверхность резца должна быть выполнена так, чтобы затраты на заточку и доводку были минимальными. Здесь возможны следующие варианты в зависимости от величины заднего угла и угла врезания пластинки. Задняя поверхность твердосплавных пластинок почти всех номеров снабжена скосом под углом σ= 20°. Пластинка для устанавливается под углом θ в пределах от нуля до 16°. Если разность углов (α – β) больше угла α хотя бы на 2-3°, тогда для облегчения заточки и доводки главная задняя поверхность резца может быть выполнена таким образом: задний угол α дается на небольшом участке у кромки, которая после заточки подлежит доводке; остальная часть пластинки, а также и тело державки могут оставаться и незаточенными. В том случае, если разность (α – β) углов меньше угла а, тогда заточка и доводка производятся на небольшом участке под углом а. Остальная (большая) часть пластинки затачивается под углом α + 2°, а задняя поверхность на державке оформляется под углом α + (4-5º и более).

Это необходимо для того, чтобы иметь возможность затачивать пластинку и державку кругами с различными шлифовальными материалами – пластинку кругом из зеленого , а державку кругом из корунда.

Задний угол на вспомогательной режущей кромке выбирается такой же величины, как и задний угол на главной режущей кромке.

Похожие материалы

Углы токарного резца

Устройство токарного резца Резец является наиболее употребительным режущим инструментом при обработке деталей на токарных станках

Значение углов резца и общие соображения при их выборе. Все перечисленные углы имеют важное значение для процесса резания и к выбору величины их следует подходить очень осторожно.
Чем больше передний угол у резца, тем легче происходит снятие стружки. Но с увеличением этого угла  уменьшается угол заострения резца, а поэтому и прочность его.
Передний угол резца может быть вследствие этого сравнительно большим при обработке мягких материалов п, наоборот, должен быть уменьшен, если обрабатываемый материал тверд.













Углы наклона главной режущей кромки: положительный (а),
равный нулю (б) п отрицательный (в).

Передний угол может быть и отрицательным, что способствует повышению прочности резца.
Ясно, что с уменьшением переднего угла резца увеличивается угол резания. Сопоставляя это со сказанным выше о зависимости переднего угла от твердости обрабатываемого материала, можно сказать, что чем тверже обрабатываемый материал, тем больше должен быть угол резания, и наоборот.
Чтобы определить величину угла резания 6, когда известен передний угол резца, достаточно, а вычесть из 90 ⁰данную величину переднего угла. Например, если передний угол резца равен 25⁰, угол резания его составляет:

90⁰ – 25⁰=65⁰

если передний угол составляет – 5

0, то угол резания будет равен:

90⁰-(-5⁰)=95⁰

Задний угол резца а необходим для того, чтобы между задней   поверхностью  резца и  поверхностью резания обрабатываемой детали не было трения. При слишком малом заднем угле это трение получается настолько значительным, что резец сильно нагревается и становится негодным для дальнейшей работы. При слишком большом заднем угле угол заострения оказывается настолько малым, что резец становится непрочным.
Величина угла заострения в определяется сама собой после того, как выбраны задний и передний углы резца.

Влияние главного угла в плане на процесс резания.

Конструкция токарного резца Резец сконструирован из головки, т. е. рабочей части, и тела, служащего для закрепления резца.

В самом деле очевидно, что для определения угла заострения данного резца достаточно вычесть из 90° сумму заднего и переднего его углов. Так, например, если резец имеет задний угол равным 8°, а передний 25°, то угол заострения его равен

90° — (8° + 25°) = 90° – 33° = 57°.

Это правило следует помнить, так как им иногда приходится пользоваться при измерении углов токарного резца.
Значение главного угла в плане ф вытекает из сопоставлений на которых схематически показаны условия работы резцов при одинаковых подачах s и глубине резания t, но при разных значениях главного угла в плане.
При главном угле в плане, равном 60°, сила Р, возникающая в процессе резания, вызывает меньший прогиб обрабатываемой детали, чем аналогичная сила Q при угле в плане 30°. Поэтому резец с углом ф = 60° более пригоден для обработки нежестких деталей (относительно небольшого диаметра при большой длине) в сравнении с резцом, имеющим угол tp = 30°. С другой стороны, при угле ф = 30° длина l2 режущей кромки резца, непосредственно участвующая в его работе, больше соответственной длины 11 при ф = 60°. Поэтому резец, изображенный на рис. 8, б, лучше поглощает теплоту, возникающую при образовании стружки и дольше работает от одной заточки до другой.

Значение угла наклона y заключается в том, что, выбирая положительное или отрицательное значение его, мы можем направлять отходящую стружку в ту или другую сторону, что в некоторых случаях бывает очень полезно. Если угол наклона главной режущей кромки
резца положителен, то завивающаяся стружка отходит вправо  при угле наклона, равном нулю, стружка отходит в направлении, перпендикулярном главной режущей кромке рис. б; при отрицательном угле наклона стружка отходит влево рис.  в.

Направление схода стружки при положительном угле наклона главной режущей кромки (а),

равном нулю (б) и отрицательном (в).
