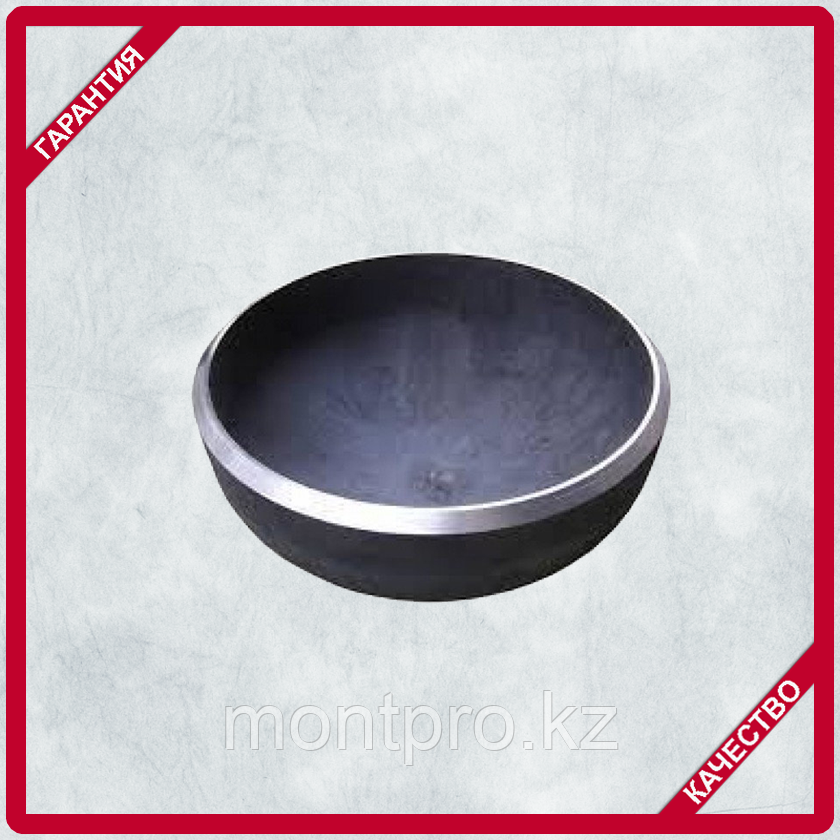

Виды сферических заглушек для труб

Сферические заглушки для труб – это элемент, который широко применяется в различных видах производства. Без таких заглушек не обходится ни работа пищевой промышленности, ни деятельность компаний, изготавливающих строительные материалы. Особенно нуждаются в таких заглушках производства, где по трубам перемещаются вещества, характеризующиеся высокой температурой или транспортирующиеся под высоким давлением.

Тем не менее, о сферических заглушках знают только те люди, которые сталкиваются с монтажом различного производственного оборудования. Да и то, как представляется, знания не являются полными. Ниже размещена подробная информация о том, где можно применять заглушки, как они производятся, каких видов бываю, как осуществлять монтаж, какие инновации существуют в области производства данных запорных элементов.

Назначение и области применения

Сферические заглушки предназначены для закупорки технологических отверстий в трубопроводных системах, используемых на производстве. Закупорка может иметь как постоянный, так и временный характер. Как правило, все же, характер закупорки – постоянный.

Области применения сферических заглушек достаточно широки. Особая форма данного трубопроводного элемента дает возможность применять его при производстве высокопрочных емкостей, которые находятся под высоким давлением. К таким емкостям можно отнести:

  • котлы;
  • иные сосуды.

Заглушка, как правило, является основанием емкости. В данном случае используются заглушки больших диаметров.

Одной из основных сфер применения заглушек описываемого типа является газовая промышленность. Такие заглушки являются элементами газопроводов. Устанавливаются они выпуклой частью наружу и привариваются к трубе. Таким образом, на растяжение работает металл выпуклой части, а на шов оказывается такое же воздействие, как на остальные швы газопровода. Нельзя устанавливать заглушки кривизной внутрь трубы, а также использовать кустарные заглушки, которые изготовлены с нарушением технологии производства.

Универсальность сферических заглушек заключается еще и в том, что если нет элемента подходящего диаметра, то можно установить заглушку меньшего диаметра вместе с переходником. К переходникам тоже предъявляются определенные требования. Так, переходник должен иметь не менее 6 лепестков, длина каждого из которых должна составлять не менее 100 мм. Шов между заглушкой и переходником должен быть тщательно проварен при помощи сварочного аппарата. Успешность и надежность заглушки во многом зависит от того, насколько правильно осуществлен её монтаж. Так, материал шва не должен быть склонен к межкристальной коррозии. Поэтому при обработке шва используются специальные электроды.

Широко применяются заглушки и в энергетической промышленности, где от всех элементов производства требуется большой запас прочности. Даже на АЭС такие элементы используются безбоязненно. Их способность выдерживать большие нагрузки, в том числе, высокое давление, — бесценна.

Характеристики

Наиболее популярны сферические заглушки следующих диаметров:

  • 40 мм;
  • 250 мм;
  • 1600 мм.

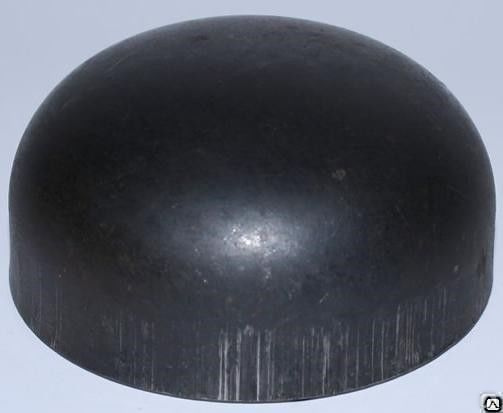

Изготавливается трубопроводный элемент из прочной стали различных марок, как правило, высокопрочных, не боящихся негативного воздействия внешней среды. Собственно, сама форма заглушки является гарантом её прочности и надежности. Дополнительно, при монтаже заглушек, используют уплотнители, которые повышают надежность трубопроводной конструкции.

Вообще, сферические заглушки завоевали большую популярность, благодаря своему соотношению прочности и веса. Они легкие, но очень прочные.

Производство

Если плоские заглушки изготавливаются, путем вырезки их из листовой стали, то сферические заглушки производятся методом штамповки на различных прессах. Впрочем, для изготовления также используется листовая сталь. Как правило, материал, из которого производятся заглушки, подвергается сильному нагреву, а далее уже идет штамповка. Именно за счет используемого метода производства сферически заглушки и характеризуются максимальной прочностью.

Требования, которые устанавливаются к сферическим заглушкам, предусмотрены специальным ГОСТом, отклонение от ГОСТа не допускается.

Новое в области сферических заглушек

Все чаще, вместо традиционных сферических заглушек начинают использовать инвентарные узлы. Впрочем, инвентарный узел – это вовсе не замена заглушке, а альтернативный способ её установки. Выше было отмечено, что заглушка приваривается к трубе, иногда используются переходники. Инвентарный узел – это кусок трубы с уже приваренной заглушкой и арматурой. Монтировать узел проще, чем заглушку в отдельности.

Активно применяются на данный момент сферические деформируемые заглушки, которые изготавливаются из низкоуглиродистой стали, обладающей свойствами высокой пластичности. Для её установки в отверстии изготавливают специальную канавку, заглушку расплющивают, а кромки её заходят в указанную канавку. Таким образом обеспечивается герметичность. По сути, происходит, заклепывание заглушки на трубе. А как известно, хорошую заклепку трудно демонтировать. Именно такого результата необходимо добиваться при монтаже описываемого оборудования.

Сферическая заглушка – концевая пробка или крепкое днище? + видео

Сферическая стальная заглушка представляет собой важнейший элемент трубопроводной арматуры, основной функцией которого является закрытие отверстий на концах системы.

Конструкция и производство сферических заглушек

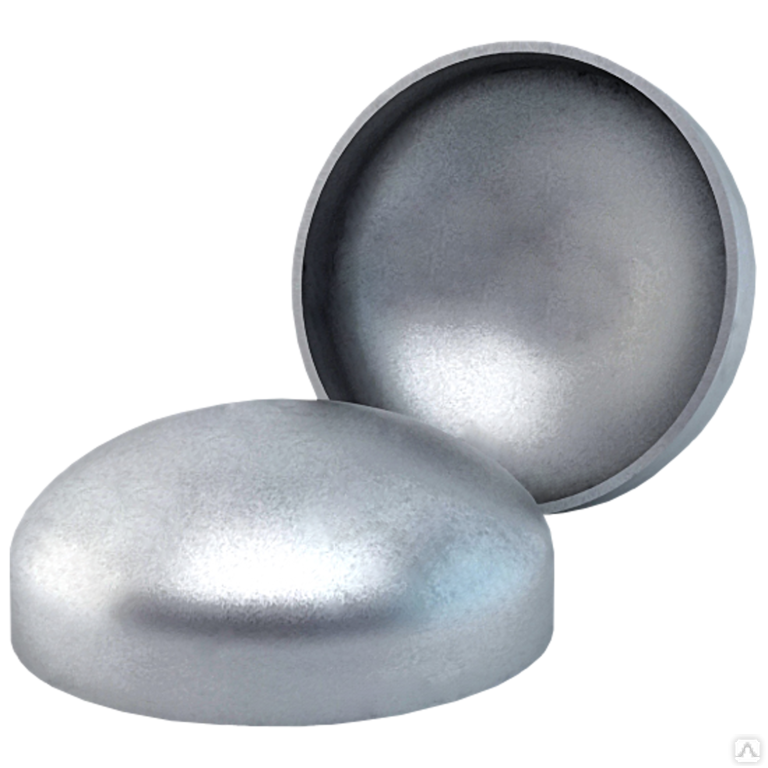

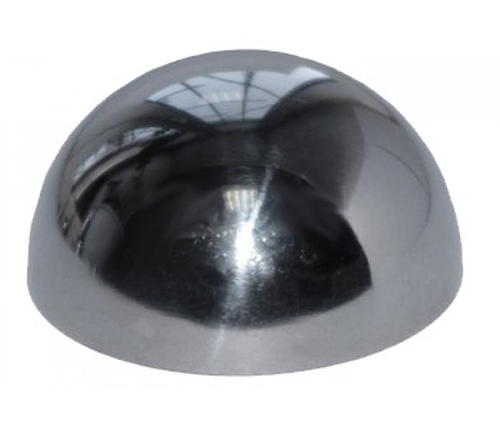

Сферические заглушки для труб имеют одноименную геометрическую форму и применяются не только в качестве запорной арматуры, но и при производстве различного вида высокопрочных емкостей, находящихся под большим давлением. Изготавливается данный тип изделий методом штамповки и визуально представляет собой половину сферы. Производственный процесс включает в себя деформацию заготовки с изменением формы и размера. Основным преимуществом является соотношение прочность-вес, именно этим данное приспособление отличается от своих собратьев.

В большинстве своем большеразмерные заглушки используются в качестве специальных днищ при производстве баков и других емкостей, а маленькие – на трубопроводе. Основным методом монтирования считается сварка. Изготавливаются сферические заглушки из углеродистой стали марок 3, 20, либо из легированной стали 10 Г2. Они могут применяться на магистральных трубопроводах, где имеющиеся требования к запасу прочности изделия велики, а основная температура использования – от -60 до +440 градусов Цельсия.

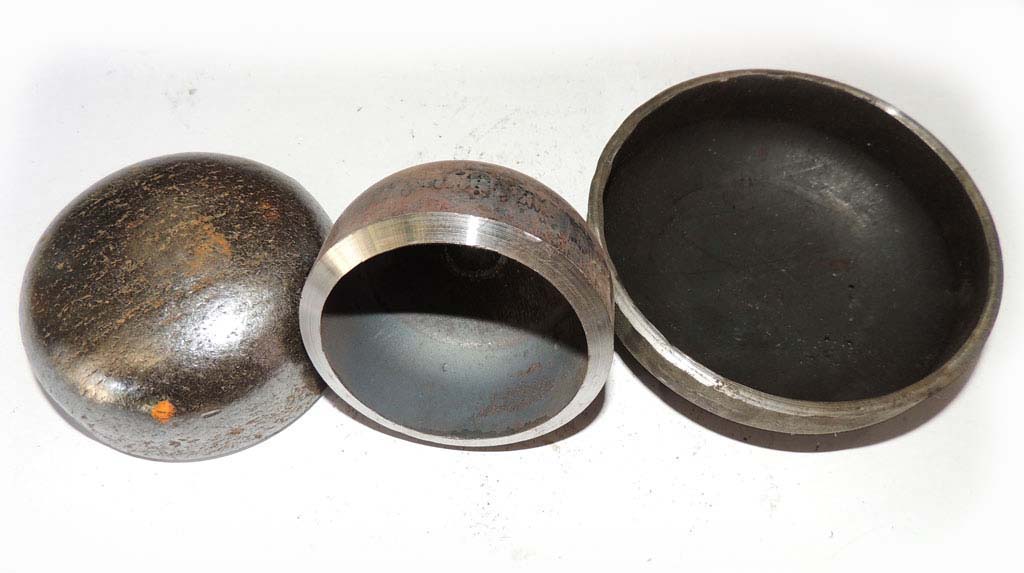

Штампованные заглушки в форме полусферы производятся из листа металла посредством гидравлического выдавливания изделия нужной формы. При изготовлении участок листа нагревается до получения нужной мягкости, после чего вырезается кусок в виде эллипса, а после некоторых механических манипуляции получается будущий элемент герметизации трубопровода. Данный способ изготовления называется штамповка, и благодаря этому заглушки по-научному принято называть еще и штампованными. Заглушки для труб имеют небольшие габариты и обладают сравнительно легким весом во многом из-за отсутствия сварного поперечного шва.

Когда требуются заглушки очень больших размеров, так сказать, не ходовые, то массово их не выпускают и пресс-формы под них не изготавливают. Такие изделия еще именуют сферическими днищами. Принцип изготовления их отличается от штамповки и считается чуть ли не эксклюзивным, потому что делают эти приспособления вручную, и, как правило, штучно. Метод изготовления называют лепестковым, потому что такая заглушка (днище) собирается из металлических лепестков, которые свариваются между собой. Качество зависит от количества лепестков, чем их меньше, тем более виртуозной считается работа, а изделие более надежным.

Сферическая заглушка – области применения

Сферические заглушки имеют широкое применение на технологических трубопроводах, где позволяют добиться высокой герметичности запорного места. Они устойчивы к коррозии, обладают небольшим весом и отличаются низкой ценой по сравнению с деталями аналогичного действия. Также широкое применение данный тип заглушек нашел и в производстве различного вида емкостей, сосудов, аппаратов, котлов. ТЭС, АЭС, технологические и магистральные трубопроводы – основные направления, где применяется данный вид запорной арматуры.

Не стоит забывать и о газовой, химической, нефтеперерабатывающей и пищевой промышленности, где заглушка играет роль защиты при резких перепадах давления. Как отмечалось выше, присоединение выполняется посредством сварки, что обеспечивает дальнейшую надежную защиту при использовании в водяной или паровой среде. Заглушки могут использоваться и в качестве временного варианта, в период отключения ответвлений трубопровода для проведения каких-либо эксплуатационных проверок или испытаний. Может также использоваться это приспособление в качестве тупикового патрубка на месте отключения определенного участка магистрали, когда требуется обрезать трубу и закрыть ее навсегда.

Сферические заглушки, сделанные из качественных материалов, как правило, отрабатывают свою задачу на 100 %. Правильно организованная сварка при монтаже позволяет получить высокую прочность стыка, при этом материал сохраняет устойчивость к коррозии. Данное приспособление будет служить долго и не снизит своей надежности даже под механическими нагрузками. Сферические заглушки устанавливаются на трубопроводных магистралях с наружным диаметром от 32 до 530 мм. Стоит отметить, что данная запорная арматура может играть роль днища, если диаметр трубы больше 530 мм.

По сути, заглушка – это днище в миниатюре. Собственно, в большинстве каталогов для таких изделий большого диаметра употребляется как раз наименование “днище”.

Кроме запорной арматуры существует еще одно приспособление, которое называют сферической заглушкой, – это выжимная пробка. Данная деталь находится в двигателе автомобиля, а функция ее заключается в герметизации водяных каналов. Система маленьких каналов проходит через блок цилиндров и позволяет охлаждать мотор во время его работы, а отверстия, которые выходят наружу по бокам двигателя, как раз закрыты сферическими заглушками. Каждый раз, когда такую охлаждающую рубашку чистят, выжимные пробки меняют на новые, потому что они нерезьбовые и не подлежат многократному использованию.

Сферические заглушки для труб – правила монтажа

При выборе сферических заглушек необходимо учитывать ряд факторов. В первую очередь, условное давление и рабочая среда, где будет установлена заглушка. Они являются основополагающими параметрами, так как именно от их правильного выбора будет зависеть возможность выполнения заглушкой своих обязательств. Также не стоит путать сферические и эллиптические изделия, хоть они и принадлежат одному типу, но эллипс – это просто видоизмененная сфера, даже изготовление этих приспособлений отвечает одному ГОСТу, и часто их указывают как взаимозаменяемые, особенно любят спутывать названия, указывая одно из них в скобках в качестве уточнения. Естественно, отличаются они радиусом, у сферического типа заглушки он единственный.

Осуществляя монтаж, стоит обращать внимание на материал шва, он должен в итоге обладать такими же механическими свойствами, как и заглушка, для надежной дальнейшей работы полученного запора. Как и основной материал заглушки, он должен иметь склонность к отсутствию межкристаллитной коррозии. Очень важно подобрать не только заглушку, но и материалы для шва, все они должны удовлетворять требованиям ГОСТа. Это, как правило, электроды со специальным нержавеющим покрытием и сварочная проволока, лучше их тоже приобретать в одном месте с заглушкой. Идеальней всего – найти надежного поставщика, который сможет продать это за один раз.

Для еще большей прочности соединения в конструкции должен предусматриваться специальный уплотняющий элемент в виде небольшой впадины. При отсутствии штампованной заглушки необходимого размера допускается установка элемента другого диаметра (обычно меньше) при наличии специального переходника. Все сварные швы должны быть сделаны с полным проваром по обеим сторонам, желательно электродами УОНИ-13, и не меньше чем в 3–4 слоя. Сферические заглушки на магистральных трубопроводах устанавливаются выпуклой частью наружу. Основной материал при данном соединении работает на растяжение. Не рекомендуется устанавливать сферические заглушки кривизной внутрь.
