Заклепка вытяжная с резьбой: Резьбовые заклёпки-гайки размерами от М3 до М12 купить оптом в СПб

alexxlab | 11.04.2023 | 0 | Разное

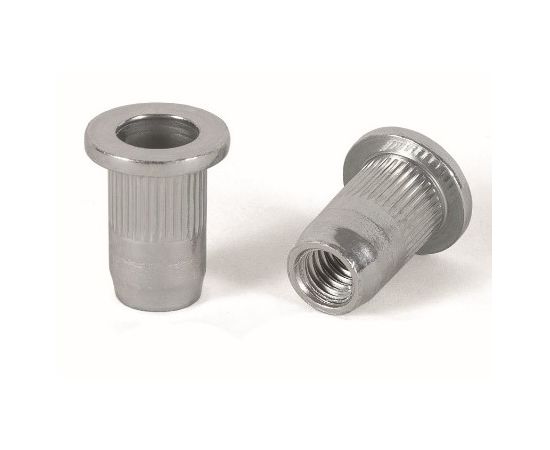

Заклепка с внутренней резьбой, с насечками и уменьшенным бортиком

Категория: Заклепка стальная

• Описание

Обозначение	Артикул	D, Диаметр, мм	Диаметр отверстия мм	L Длина мм	G Толщина скрепляемых элементов мм	B Диаметр бортика мм	S Толщина бортика мм	Осевая нагрузка (номинальная) кН	Боковая нагрузка (номинальная) кН	Штук в упаковке
M3x0.5	72251	4,7	4,8	9,0	0,5-1,5	5,3	0,35	5,0	1,6	2000
M4x0,7	72252	6,3	6,4	10,5	0,5-2,5	6,9	0,5	7,5	2,5	1500
M5x0.8	72253	7,1	7,2	12,0	0,5-3,0	7,7	0,6	11,0	2,9	1000
M6x1. 0	72254	9,5	9,6	15,0	0,7-3,5	10,2	0,6	17,0	4,3	500
M8x1.25	72255	10,5	10,6	16,0	1,0-3,5	11,3	0,6	26,0	5,3	350
M10x1.50	72256	12,7	12,8	20,0	1,0-4,0	13,7	0,6	31,0	6,0	180

Техническая документация

Назначение

Применяется для установки резьбового элемента с внутренней резьбой (гайка) на тонкостенную подконструкцию из металла или пластмассы, что позволяет производить дальнейшую сборку конструкции при помощи метрических болтов (винтов).
Заклепка с уменьшенным бортиком устанавливается заподлицо с базовым материалом, обеспечивая надежное крепление.

Характеристики

Материалы: заклепка изготовлена из стали, поверхность оцинкована и желтопассивирована.

Монтаж

1. Просверлить отверстие, установить заклепку на сердечник заклепочника и вставить в отверстие.

2. Привести в действие заклепочник для закрепления заклепки в отверстии.

3. Закрепить монтируемую деталь с помощью винта или болта.

4. Надежное расклепывание резьбовой заклепки обеспечивает крепкое соединение. Выпадение от вибрации фактически исключается.

Область применения

Материал	Применение
Бетон Камень Полнотелые кирпичи Пенобетон Гипсолитовые плиты Пустотелые кирпичи Блоки с пустотами Гипсокартон Плиты/ Панели Листовой металл Профиль из жести Дерево Гипсоволоконные листы Машиностроение Производство мебели Соединение и наращивание цепей Ремонт цепей Соединение и наращивание тросов Крепление цепей и тросов Подъем и перемещение грузов Для растяжки	Не применяется Не применяется Не применяется Не применяется Не применяется Не применяется Не применяется Не применяется Не применяется Применяется Не применяется Не применяется Не применяется Не применяется Не применяется Не применяется Не применяется Не применяется Не применяется Не применяется Не применяется

Заклепочные гайки | goebel-shop.

com

Go-Nut

Blind Chrivet Nuts

Плоская головка

Headsunck Head

Mall Countersunk Head

Applications

• Электрические технологии
• Automotive Industry
• Construction
. Медицинские лабораторные технологии
• Солнечные технологии

и многие другие

Характеристики

• универсальное решение для крепления стабильной резьбы к тонкостенным компонентам
• идеально подходит для сборки компонентов, доступных только с одной стороны (глухой монтаж)
• При использовании заклепок-гаек компоненты не подвергаются термическому напряжению, поэтому не происходит деформации возникает, а поверхности, например окрашенные или отшлифованные листы, остаются неповрежденными.

МЕХАНИЧЕСКИЕ СВОЙСТВА «ГАЙКА»

1111129

	d мм	Втягивание	Максимальный крутящий момент
Стальная цинк.	10000 N	6,0 нм
	M6	150000 N	10,0 Нм
	М8	27000 N	1111111112	27000 N	111111112	27000 N	11111129 2		27000 N		27000 N
		27000 N
	M8	27000 N
	M8	27000 N
	М80056
	M10	37000 N	48,0 Nm
M12	54000 N	82,0 Nm
M16	80000 N	160,0 Nm

Aluminium	M3	2500 N	0,7 Nm
	M4	3600 N	2,0 Nm
	M5	5500 N	4,0 Nm
	M6	8300 N	6,0 Nm
	M8	13000 N	15,0 Nm
	M10	20000 N	27,0 Nm
	M12	28000 N	45,0 Nm

Hole tolerances for GO-NUT

M3 5,0 mm [+ 0,1/ – 0]

M4 6,0 mm [ + 0,1/ – 0]

M5 7,0 мм [+ 0,1/ – 0]

M6 9,0 мм [+ 0,1/ – 0]

M8 11,0 мм [+ 0,1/ – 0]

M10 13,0 мм [+ 0,1/ – 0]

M12 16,0 мм [+ 0,1/ – 0]

M16 21,0 мм [+ 0,1/ – 0]

GO-SPLIT

РАЗЪЕМНЫЕ ЗАКЛЕПНЫЕ ГАЙКИ

Плоская головка

Доступен в следующих качеств

ST

Сталь оцинкованная
[ AISI 1008 ]

Навинчиваемая

Вставка

Высадка

Отвод

Применение

0015 Автомобильная промышленность

Промышленность по переработке древесины и пластмасс

Интерьерная фитинга коммерческих транспортных средств

Акустическая и сухой конструкция

Кондиционирование воздуха и технология холодильника

Строительство и бака

и многие 9003

.

диапазон для различной толщины материала

особенно подходит для крепления пластиковых элементов, тонких металлических листов или полых профилей, где требуется высокая прочность на отрыв (тело заклепки разделено на четыре части)

Высокая стабильность из-за свернутой нити

Go-Four

Сплит-слепого заклепки

Плоская головка

Доступно в следующих качествах

ST

Стальная цинка.

SPIN на

Visser

INSERT

INSERT

INSERER

Расстроенный

расстроен

Sertir

Spin Off

Spin Off

Devisser

0003

Applications

• Автомобильная промышленность
• Промышленность по переработке древесины и пластмассы
• Промышленность по переработке древесины и пластмасс
• Акустическая и сухой конструкция
• Технология кондиционирования воздуха и охлаждающие
• Апартаменты и бак

9002. 20016 20016 года и больше.

• большой диапазон захвата для материалов различной толщины
• особенно подходит для крепления мягких и хрупких материалов
• Высокая прочность на круглое на грубых материалах.
  глухие отверстия

  Применение

  • Электротехника
  • Автомобильная промышленность
  • Кондиционирование воздуха и холодильная техника
  • Сельскохозяйственная техника/сельскохозяйственное оборудование
  • Садовая техника

  и многие другие

  Характеристики

  • монтаж компонентов, доступный только с одной стороны
  • поглощение вибрации благодаря высокой эластичности и шумоподавлению подходит для соединения
  • 16 90 металлические и пластмассовые компоненты
  • коррозионностойкие
  • тепло- и электроизоляционные
  • стойкие к температурам от -30°C до +80°C
  • easily detachable rivet connection
  • no setting tool necessary, setting and releasing is carried out with a standard screw thread

  TOOL SELECTION GUIDE

  SETTING TOOLS

  0045 GO-35

  			BLIND RIVET NUTS – AND BOLTS
  			M3	M4	M5	M6	M8	M10	M12
  Ручные инструменты					AS
  	EL-8-N
  	GO-510								AS
  	GO – 520								AS
  	EL-12-N
  	ГО-12-Н
  Accu-tool	GO-RN1
  	GO-RN2
  	GO-SN1
  Pneumatics	Airpower 4								AS

  TECHNICS

  TECHNICAL EXPLANATIONS

  TECHNICAL ПОЯСНЕНИЯ

  Головка – Часть глухой заклепки-гайки, которая лежит на компоненте.

  Корпус — часть глухой заклепки под головкой заклепки.

  Толщина захвата – Обозначает толщину склеиваемого материала (одного или нескольких компонентов).

  Диапазон захвата – Толщина материала s должна быть в пределах минимального и максимального значений, на которые рассчитана конкретная заклепка-гайка.

  Размер просверленного отверстия – Для цилиндрических приемных отверстий этот размер обозначается как диаметр D1 + 0,1 мм, а для шестигранных приемных отверстий – как ширина под ключ AF 1 (SW 1). Пожалуйста, смотрите рекомендуемый размер отверстия на соответствующей странице каталога

  Резьбовой стержень — Деталь для навинчивания глухой заклепки-гайки.

  Наконечник – Часть установочного инструмента, которая прилегает к головке глухой заклепки в процессе установки.

  Процесс настройки

  A

  SPIN на

  B

  Вставка

  C

  Расстроенный

  D

  Spin Off

  Длина. . Для установки глухая заклепка-гайка должна быть навинчена на оправку инструмента, вставлена ​​в просверленное отверстие компонента, а затем зафиксирована активацией инструмента. При этом будет сформирована замыкающая головка глухой заклепки-гайки. После отвинчивания глухой заклепки-гайки компоненты можно соединить винтами.

  Замечания и рекомендации по обработке

  Мы рекомендуем использовать преимущественно заклепки-гайки с накаткой или шестигранным телом, чтобы исключить риск проворачивания.

  Необходимо обеспечить, чтобы компоненты не вращались относительно друг друга. Между соединяемыми компонентами допускается только минимальный зазор.

  Перед установкой глухих заклепок-гаек определите оптимальные настройки для вашего установочного инструмента (настройка хода и/или установка усилия), проведя монтажный тест.

  ПРОЦЕСС НАСТРОЙКИ

  1

  2

  3

  4

  5

  ПРОЦЕСС НАСТРОЙКИ является наиболее типичной и многофункциональной формой. Зазор С между компонентами А и В можно уменьшить до 0 путем глубокой вытяжки листа (рис. 1). Глухая заклепка-гайка также может использоваться как заклепочное соединение (рис. 2).

  Потайная головка обычно требует, чтобы компонент со стороны головки заклепки был слегка расточен и был немного меньше, чем сама потайная головка (C > 0). Таким образом, заклепочная гайка с головкой минимально выступает за компонент B и контактирует с компонентом A. Потайная головка используется, когда малая потайная головка не применима (рис.3).

  Маленькая потайная головка представляет собой оптимизированную версию потайной головки. В большинстве случаев нет необходимости зенковать приемное отверстие со стороны головки заклепки. Маленькая потайная головка используется, когда зазор С должен быть небольшим или сведен к нулю. (Рис.4) Это достигается за счет: – использования пробивной кромки – легкого зенкования B На мягких материалах зазор C автоматически уменьшается до нуля. (Рис.5) Маленькая потайная головка не должна использоваться, когда: – приемное отверстие не точно находится в пределах допусков – устанавливаемый материал пластичен (головка скользит через компонент) – винт оказывает опрокидывающий момент на заглушку заклепка гайка

  ВЫБОР КОРПУСА

  Полугексагональный корпус обеспечивает оптимальную защиту от проворачивания. По сравнению с полностью шестигранным корпусом, полушестигранный корпус предотвращает случайное отвинчивание после установки гаечным ключом (например, при регулярном техническом обслуживании).

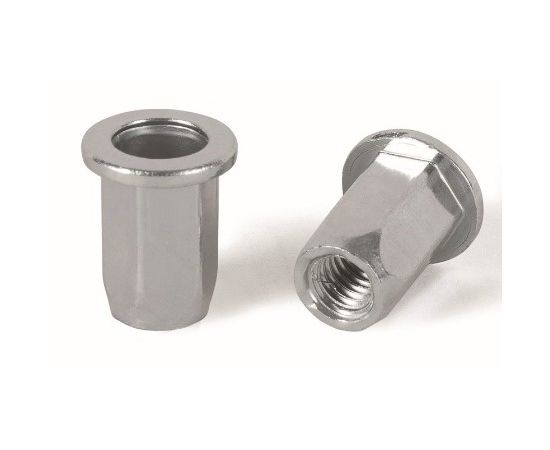

  Шестигранный корпус также обеспечивает оптимальную защиту от проворачивания. Подходит для компонентов, на которых нет риска случайного отвинчивания.

  Круглый корпус с накаткой используется, если применение шестигранного корпуса невозможно. Как правило, версия с накаткой предпочтительнее гладкой из-за дополнительной защиты от вращения, особенно для пластиковых компонентов и мягких материалов, а также для твердых материалов.

  Наиболее часто используется конец с открытым корпусом, так как он обеспечивает гибкий выбор длины винта.

  Закрытый конец корпуса используется, если необходимо предотвратить попадание жидкости между винтом и заклепкой-гайкой.

  ВЫБОР ЗАКЛЕПНОЙ ГАЙКИ И БОЛТА В ЗАВИСИМОСТИ ОТ КОМПОНЕНТА

  Измерьте толщину материала компонентов, подлежащих заклепке. Эта величина должна быть в пределах диапазона захвата заклепки-гайки (мин. GR – макс. GR).

  Если вы включаете допустимые диапазоны допусков и это приводит к выбору 2 заклепок-гаек, действуйте следующим образом: Для твердых компонентов следует использовать более короткие заклепки-гайки с меньшим диапазоном захвата. => Например, в случае ок. При толщине материала 3 мм следует использовать 7550800000 вместо 7550800001.

  Для мягких компонентов следует использовать более длинную заклепку-гайку с большим диапазоном захвата. => Например, в случае ок. При толщине материала 3 мм следует использовать 7550800001 вместо 7550800000.

  Для компонентов из пластмассы и мягких материалов (например, алюминия) необходима относительно широкая высаженная часть металла, чтобы достичь соответствующих высоких механических характеристик. Для этого мы рекомендуем наши специальные линейки продукции с заклепками-гайками GO-SPLIT и GO-FOUR.

  ВЫБОР ВИНТА

  Закрытый конец корпуса

  Выступ винта должен составлять не менее одного оборота резьбы.

  Закрытый конец корпуса

  Длина винта (P) для закрытой заклепки-гайки связана с толщиной материала заклепываемых компонентов (A+B) плюс высота головки или размер зазора (C) в сочетании с длиной внутренней резьбы L2.

  Отверстие в навинчиваемом элементе

  Рекомендуемый диаметр D2 отверстия в навинчиваемом элементе соответствует диаметру винта, умноженному на коэффициент 1,1.

  Выбор винтов

  Резьба заклепки-гайки Goebel имеет стандартные допуски 6H согласно ISO 68. Соответственно, заклепки-гайки Goebel можно использовать с наиболее часто используемой стандартной резьбой с допусками 6G.

  Смазка резьбового соединения

  В случае, если вы обрабатываете большие партии, особенно детали из нержавеющей стали, мы рекомендуем смазывать резьбовую оправку вашего наладочного инструмента перед первой установкой и впоследствии периодически, чтобы обеспечить оптимальную настройка и увеличить срок службы вашего инструмента для настройки.

  КОМБИНАЦИИ МАТЕРИАЛОВ

  Во избежание контактной коррозии применяется следующее правило:

  Соединительные детали в конкретном применении должны иметь как минимум такую ​​же коррозионную стойкость, как и соединяемые компоненты. Если это невозможно, соединительные детали должны быть более высокого качества, чем комплектующие.

  ОБЗОР – КАКАЯ ЗАКЛЕПНАЯ ГАЙКА В КАКОЙ ЛИСТ

  Соединительные детали в конкретном применении должны иметь как минимум такую ​​же коррозионную стойкость, как и соединяемые компоненты. Если это невозможно, соединительные детали должны быть более высокого качества, чем комплектующие.

  9

  	-Al	-St	-A2	-A4
  Aluminium	XXX	—	XXX	XXX
  Steel zinc plated	X	XXX	XX	XX
  Нержавеющая сталь A2	XX	—	XXX	XXX	Stainless steel A4	XX	—	XXX	XXX
  Copper	XX	—	XX	XX
  Brass	XX	—	XX	XX
  xxx очень желательно хх рекомендуется х воздержание рекомендуется – не рекомендуется

  Доступно в следующих качествах

  Преимущества материалов

  Низкая весовая коррозионная резистентность

  Алюминиевый Almg 5 [Aisi 5056]

  Стандартное применение

  СЛОЙ

  Нержавеющая сталь A2 [ AISI 302 ]

  Коррозионностойкая, температурная и коррозионностойкая защита от молибдена

  Нержавеющая сталь A4 [ AISI 316 ]

  ПРИНЦИПЫ ОЦЕНКИ

  Осевая испытательная нагрузка:

  Испытательная сборка нагрузки на резьбу гайки для определения ее несущей способности. При этом опора осуществляется на головку заклепки-гайки.

  1) Втягивание:

  Испытательное усилие X (см. таблицу на стр. 15) прикладывается в течение 15 секунд. После приложения нагрузки должна быть обеспечена свободная ввинчиваемость винта в резьбу гайки.

  2) Втягивающее торможение:

  Испытание проводят до отказа (срыв резьбы гайки или поломка винта).

  Момент затяжки::

  Пробная сборка резьбового соединения невращающегося компонента с винтом к головке заклепки-гайки. При этом определяют несущую способность резьбы гайки.

  1) Максимальный крутящий момент:

  К винту прикладывается крутящий момент X (см. таблицу на стр. 15). После приложения нагрузки должна быть обеспечена возможность свободного извлечения винта из резьбы гайки.

  2) Broken Torque:

  Испытание проводят до отказа (срыв резьбы гайки или поломка винта).

  Заклепочные гайки | Novus

  1. Home
  2. Заклепки
  3. Заклепки-гайки

  Легкая установка резьбы.



  Заклепочные гайки всегда используются, когда доступ к материалу возможен только с одной стороны и в материал необходимо ввести резьбу. Затем эту резьбу можно использовать для крепления знаков или других вещей с помощью винта. Для этого существуют заклепки-гайки с внутренней резьбой размеров М4, М5 и М6.

  Правая заклепка-гайка для


  вашего материала.

  Чтобы установить заклепку-гайку, необходимо знать толщину и состав материала. Novus поставляет алюминиевые и стальные заклепки-гайки различных размеров для различных областей применения.

  Как правильно установить заклепки-гайки


  .

  Мы шаг за шагом покажем вам, как лучше всего использовать заклепки-гайки
  для клещей для заклепок-гаек.

  1 Измерение

  Измерьте толщину материала и выберите подходящую заклепку-гайку из приведенных ниже таблиц.

  2 Просверлите отверстие

  Просверлите отверстие (на 0,1 мм больше диаметра заклепки-гайки) в соединяемой детали.

  3 Вставьте резьбовой стержень

  Откройте защелку рукоятки и вставьте резьбовой стержень.

  4 Навинтить заклепку-гайку

  Навинтить заклепку-гайку заподлицо на резьбовую шпильку.

  5 Направляйте через просверленное отверстие

  Проведите глухую заклепку через просверленное отверстие, установите ограничение хода и сожмите ручки вместе.

  6 Прикрепите объект

  Надежно закрепите объект на заклепке-гайке.

  Здесь используются заклепки-гайки.

  Крепление знаков

  Заклепки-гайки Novus идеально подходят для крепления знаков в местах, доступных только с одной стороны.

  Крепление номерного знака

  Заклепки-гайки особенно подходят для мастеров-любителей. Например, они позволяют легко прикрепить страховой номер мопеда.

  Крепление таблички с названием

  Таблички можно быстро и легко прикрепить к шкафчику благодаря резьбе в глухих заклепках.

  Толщина материала.

  В этом обзоре показано, какая заклепка-гайка имеет соответствующую толщину материала для клепки (в зависимости от диаметра и длины заклепки). Этот размер обычно называют длиной зажима (K).

  Blind rivet nut lengths for aluminium

  		Blind rivet nut lengths
  		10,5 mm	11,5 mm	15 mm
  Ø in mm	A6	0,5 – 1,5
  	A7		1,0 – 2,0
  	A9			1,5 – 2,5

  Blind rivet nut lengths for steel

  		Blind rivet nut lengths
  		10,5 mm	11,5 mm	15 mm
  Ø in mm	S6	0,5 – 1,5
  	S7		1,0 – 2,0
  	S9			0,5 – 2,0

  Наконечники



  • Во избежание контактной коррозии заготовка и заклепка-гайка должны быть изготовлены из одного материала для металлических соединений.
