Заклепки какие бывают: Какие бывают заклепки: обзор вытяжных и резьбовых заклепок

alexxlab | 09.06.2023 | 0 | Разное

Содержание

Какие виды заклепочников бывают, и что надо учесть при их выборе

Для соединения листовых материалов применяется специализированный прибор под названием заклепочник. Соединить две плоские детали можно и без специального инструмента, воспользовавшись молотком, но его применение позволяет ускорить выполнение поставленной задачи. Чтобы выбрать хороший заклепочник для выполнения соответствующих действий, следует первоначально разобраться с устройством инструмента, его видами и особенностями функционирования.

Что называется заклепочником

Заклепочником именуется такой вид специализированного ручного инструмента, посредством которого осуществление соединения заготовок, имеющих плоскую форму с максимальной толщиной в 10 мм. Посредством прибора происходит скрепление листовых материалов без создания выступов, что свойственно для резьбовых и сварочных соединений.

Способ заклепочного соединения еще называется сквозным монтажом. Такой метод соединения многие считают устаревшим, однако стоит отметить, что это самый эффективный и надежный способ соединения, при котором отсутствуют выступающие грани крепежных элементов. Распознать этот инструмент достаточно просто по его внешнему характерному отличию — он имеет вид клещей, а его основными составными деталями являются:

Рукоятка — это та часть, за которую мастер удерживает прибор, а также приводит его в действие
Прижимной механизм вытяжного или резьбового типа
Головка — рабочая часть, на которую крепится заклепка с целью последующего ее использования для соединения деталей

Ниже на фото представлено устройство заклепочника с обозначением конструктивных элементов.

Заклепочники бывают не только ручными. Ручные инструменты наиболее популярны, однако специалисты, которым часто по долгу службы приходится работать с листовыми материалами, пользуются инструментами, в которых усилие сжатия осуществляется не в ручную, а за счет силы сжатого воздуха или электрической энергии. Электрические заклепочники подразделяются на сетевые и аккумуляторные. Сетевые пользуются низким спросом за счет своего недостатка в виде необходимости подключения инструмента к розетке.

Пневматические и электрические устройства по сравнению с ручными стоят намного дороже, поэтому домашними мастерами они практически не используются. Главное преимущество пневматических и электрических приборов в том, что мастеру не нужно прикладывать физическое усилие, чтобы воспользоваться инструментом. Вся работа возлагается непосредственно на приводной механизм — сжатый воздух или электроэнергию.

Назначение инструмента

Заклепочник еще называют клепальными клещами, предназначенные для соединения деталей между собой, толщина которых не превышает 13 мм. Применяется рассматриваемый инструмент не только на производстве, но и в быту. Самый распространенный способ применения инструмента — когда изготавливается изделие из оцинкованного листа.

Соединение заклепкой является не только эффективным и надежным, но еще и недорогим. Именно поэтому намного дешевле обойдется соединение деталей при помощи заклепок, чем при использовании резьбовых соединителей — болтов и гаек.

Виды приборов по типу привода и принципу работы

Для начала необходимо отметить, что ручной заклепочник имеет простой принцип работы, основывающийся на создании усилия вытягивания шпильки. За счет рукоятки создается усилие, передающееся на головку. В головку устанавливается заклепка, и за счет сжимного механизма, происходит ее деформация. На заклепке имеются выступы, посредством которых осуществляется надежное соединение листового материала с двух сторон.

Выше кратко описана инструкция по принципу работы классического заклепочника. Его еще называют ручным или механическим. Он имеет простую конструкцию, что положительно отражается на его ценовой политике. Используются повсеместно среди специалистов, мастеров, строителей и в быту. Единственный их недостаток в том, что для соединения листового материала требуется прикладывание физического усилия. Если предстоит соединить материал большим количеством заклепок, то это вызовет некий дискомфорт.

Как уже упоминалось, кроме ручных приборов, различают пневматические и электрические модели.

Пневматические — в основе принципа работы таковых устройств лежит использование энергии сжатого воздуха. Сжатый воздух поступает от компрессора, поэтому немаловажно применение инструмента совместно с дополнительным оборудованием. Пневматические устройства стоят дороже, чем ручные, но при это они отличаются такими преимуществами, как высокая мощность, производительность и отсутствие необходимости прикладывания физических усилий
Электрические — такие устройства не требуют приложения физических усилий, как и пневматические. Принцип работы таковых инструментов основывается на превращении электрической энергии в усилие сжатие. Работа электрических приборов осуществляется от сети 220В. Альтернативный вариант электрического заклепочника — аккумуляторный. Он лишен такого недостатка, как привязанность к электрической розетке. В силу применения дополнительного устройства — аккумуляторной батареи, такой инструмент имеет высокую стоимость и большой вес

Пневмогидравлический — это промышленный вид прибора, который предназначен для работы с большими резьбовыми заклепками. Главное достоинство таковых устройств — обеспечение надежного скрепления деталей, что достигается за счет наличия высокого прижимного усилия. Встречаются такие устройства преимущественно в отрасли машиностроения

Разобравшись в вопросе о том, какие виды заклепочников по типу приводы бывают, можно предварительно определиться, что лучше купить — ручной или электрический заклепочник. В интернет магазине «Цилиндр» представлены разные варианты инструментов, отличающиеся по стоимости, производителям и типам приводов. Кроме типа привода, заклепочники делятся на виды по используемым для работы заклепкам.

Виды заклепочников — резьбовые и вытяжной

Клепка или заклепка — это расходный материал, посредством которого осуществляется соединение листовых материалов. Клепки бывают разных видов, и в зависимости от их типа, выпускаются соответствующие заклепочники. По типу клепок различают следующие виды заклепочников:

Резьбовые — его еще называют гайкоклепом, который служит для работы с резьбовыми клепками. Достоинство такого вида инструмента в том, что с его помощью происходит надежное соединение материалов, которое можно еще больше усилить, воспользовавшись болтами. Резьбовые клепки позволяют сделать неразъемное соединение, а после их использования, полученное отверстие в соединенных материалах имеет внутреннюю резьбу. Работают такие устройства по следующему принципу — на стержень с резьбой навинчивается клепка, и вставляется в отверстие с последующим сжатием рукояток прибора. При этом происходит смятие клепки с обратной стороны от инструмента, и формируется шляпка. Применение прибора позволяет обеспечить высокое качество соединения, усиливаемое болтовыми элементами. Стоят такие инструменты достаточно дорого, а при работе с ними требуется прикладывать большие физические усилия. Эти недостатки ограничивают сферу применения инструмента, но при необходимости обеспечения высоконадежного соединения, применяются именно резьбовые заклепочники

Вытяжные — это наиболее распространенный вариант заклепочников, которые работают по аналогичному принципу с резьбовыми, только вместо резьбы, применяется металлическая шпилька.

Шпилька является частью заклепки, и перед ее применением, ее следует установить в отверстие инструмента, и только после этого вставить в предварительно просверленное отверстие листового материала. При воздействии на рукоятки (при их сжатии), происходит смятие клепки с обратной стороны, и тем самым вытягивание шпильки наружу. Шпилька после соединения вытягивается наружу, оставляя надежное соединение материалов. Инструменты имеют простую конструкцию, большой функционал, а полученное соединение имеет потайной вид. Недостаток их в том, что максимальный диаметр отверстия для соединения составляет 7 мм

Если соединяемые детали имеют небольшую толщину, то не имеет смысла применять резьбовые приборы. Они предназначены для работы с толстыми листовыми материалами, в которых предварительно сверлятся отверстия диаметром свыше 7 мм. Для дома вполне достаточно вытяжных приборов, которые просты в применении, и не требуют прикладывания больших физических усилий.

Виды заклепочников по количеству рукояток

Еще рассматриваемые инструменты делятся на виды по количеству рукояток. Самыми распространенными вариантами являются одноручные приборы. Такими инструментами являются устройства, на которых одна рукоятка является неподвижной, а вторая подвижная. Неподвижная ручка является частью корпуса, а вторая предназначена для сжатия заклепки. Одноручные инструменты зачастую выпускаются вытяжного типа. При помощи таковых устройств осуществляется установка клепок, диаметр которых не превышает 6,4 мм.

Двуручные заклепочники — это такие приборы, на которых обе рукоятки являются подвижными. К таковым приборам относятся заклепочники резьбового типа. В таким устройствах требуется прикладывание большого усилия, поэтому обе рукоятки являются подвижными. Двуручные инструменты позволяют осуществить соединение листовых материалов, диаметр которых не превышает 14 мм.

Кроме одноручных и двуручных заклепочников различают также еще один вид инструментов, которые называются гармошками. Такие инструменты также имеют одну рукоятку, поэтому очень часто их также называют одноручными. Однако такие инструменты имеют значительное конструктивное отличие от классических приборов. Убедиться в этом можно, если посмотреть на фото инструмента гармошки. Другое их название жабки или лягушки.

Пользоваться такими инструментами также легко, как и классическими заклепочниками. После того, как вы определитесь с выбором того или иного виды прибора, необходимо выбрать соответствующие клепки.

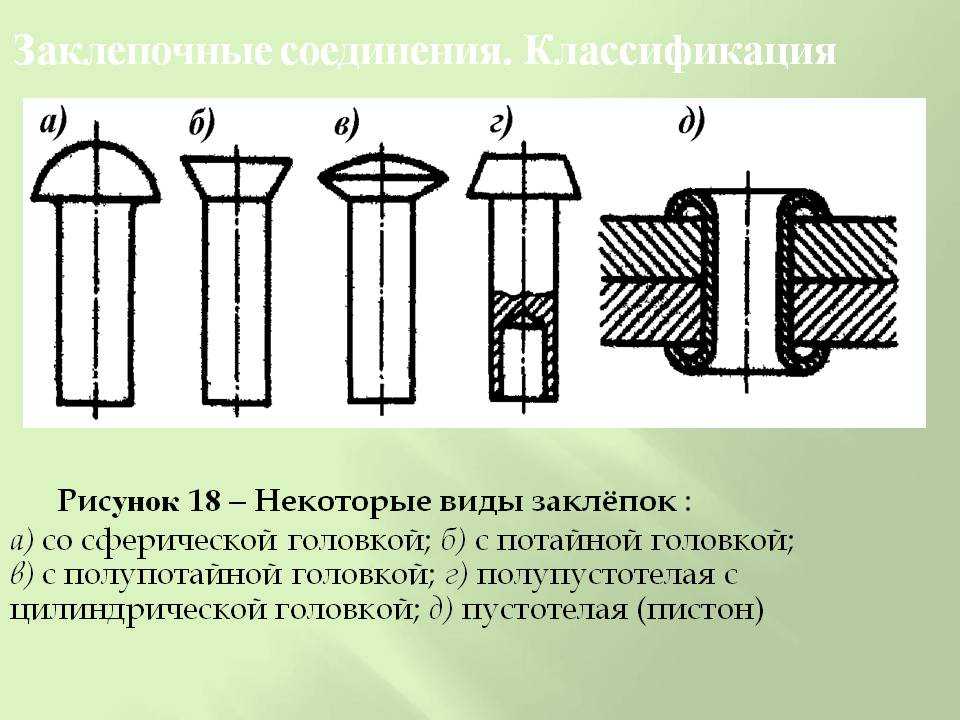

Виды клепок для заклепочников

Заклепка является расходным материалом, который остается после применения в соединяемом материале. Перед тем, как приступить к применению инструмента, следует разобраться с разновидностями клепок:

Простые или классические — распространенный вариант. Детали имеют форму грибков, а применяются они без применения специализированного инструмента. Изготавливаются они из алюминия или меди. Применяются они следующим образом — проделывается отверстие, в которое устанавливается заклепка. После этого осуществляется нанесение ударов молотком по ножке, осуществляя ее расплющивание
Полутрубные — имеют вид неполного полого стержня. При использовании они не требуют прикладывания больших усилий, но при этом они обладают низкой прочностью

Вытяжные — предназначены специально для работы с вытяжными заклепочниками
Пистонные — применяются для соединения деталей, которые не подвержены нагрузке. Зачастую такие клепки используются в качестве декоративных материалов
Резьбовые — их еще называют гаечными, а применяются они для работы со специализированным инструментом — резьбовым заклепочником. Именно такие виды клепок являются самыми надежными, так как они позволяют достичь максимально-прочного соединения

Клепки вместе со специальными инструментами применяются специалистами разных сфер — кровельщиками, жестянщиками, строителями и т.п. Если необходимо воспользоваться способом соединения посредством заклепок, тогда вовсе не обязательно покупать специальный инструмент. В таком случае можно воспользоваться классическими клепками, которые отличаются простотой применения.

Как правильно выбирается инструмент

Разобравшись в вопросе о том, какие виды заклепочников бывают, и чем они отличаются, можно прибегнуть к рассмотрению вопроса о том, как правильно выбрать инструмент. Для начала надо отметить, что не стоит выбирать самые дешевые модели инструментов, так как они не способны обеспечить высокую производительность, и к тому же быстро выходят из строя. Покупка самого дорого заклепочника оправдана только в том случае, если инструмент будет часто применяться. Иначе окажется так, что прибор будет лежать на полке в гараже большую часть времени, и длительное время не окупит себя.

Рассматриваемые инструменты следует выбирать на основании следующих критериев:

По материалу корпуса, из которых изготавливается прибор — если встречаются модели из пластика, то не следует их выбирать. Пластиковые заклепочники быстро выйдут из строя, поэтому не стоит экономить. Изделие должно изготавливаться из стали, причем только из высококачественной, что обеспечит продолжительный эксплуатационный ресурс

Вес устройства — металлические инструменты имеют соответствующий вес, но при этом учитывайте, что чем больше он весит, тем выше вероятность возникновения быстрой усталости. Самый большой вес имеют инструменты резьбового типа
Комплектация — фирменные модели в комплектации поставляются со сменными головками, что позволяет применять их для работы с различными вариантами заклепок
Производитель — это еще один немаловажный параметр, на который следует обратить внимание. Сегодня выпуском инструментов занимаются различные производители, как известные, так и малоизвестные. Перед тем, как выбрать инструмент того или иного производителя, следует почитать о нем отзывы на форумах или на нашем сайте

В завершении следует отметить, что заклепочник представляет собой незаменимый вид соединительного прибора, посредством которого осуществляется скрепление листовых материалов. Если собираетесь приобрести заклепочник, то стоит обратить внимание на модели таких производителей, как Housetools, Intertool, LT, Mastertool, Topex, Miol и другие. Большой выбор моделей заклепочников вышеперечисленных производителей представлен в широком ассортименте каталога интернет-магазина «Цилиндр».

Что такое заклепки? Разновидности и применение

Что такое заклепки?

Заклепки POP, также называемые глухими заклепками, используются для быстрого и эффективного соединения двух кусков материала с помощью ручного заклепочника или пневматического заклепочного пистолета. Заклепки POP трубчатые, состоят из шляпки и оправки; длина оправки отламывается при установке. И шляпка, и оправка могут быть изготовлены из одного и того же материала (например, полностью из нержавеющей стали) или из комбинации двух материалов (например, медная шляпка / латунная оправка). Заклепки измеряются в установленном диапазоне захвата и длине.
Разновидности заклепок POP (глухие заклепки) включают куполообразный открытый конец, закрытый конец, потайную заклепку, открытый конец с большим фланцем, многозахватный и конструкционный. Они доступны из нержавеющей стали 304, алюминия, легированной стали, меди, латуни и некоторых других вариантов этих металлов.

Для получения дополнительной информации о заклепках, включая номера (6-6 или 66), размеры, установку, диапазон захвата и т. д., пожалуйста, ознакомьтесь с нашим Руководством по заклепкам в разделе «Крепеж» 101.

Сколько разновидностей заклепок доступно?

Ответ: МНОГИЕ! См. список доступных опций и описания ниже:

Куполообразные заклепки POP с открытым концом / глухие заклепки

Заклепки POP, также известные как глухие заклепки, используются для быстрого и эффективного соединения двух кусков материала. Купольные заклепки POP с открытым концом имеют трубчатую форму, состоят из шляпки и оправки; длина оправки отламывается при установке. Купольные заклепки POP доступны с белым, черным или коричневым стержнем из алюминия.

Заклепки POP с закрытым концом / Глухие заклепки

Заклепки с закрытым концом отличаются от стандартных вытяжных заклепок тем, что они имеют плоский закрытый конец, который создает водонепроницаемое уплотнение. Также известна как водонепроницаемая заклепка.

Заклепки POP с потайной головкой / глухие заклепки

Заклепка с потайной головкой, также известная как плоская заклепка, используется в отверстиях с потайной головкой, и после установки заклепка заподлицо с поверхностью. Они используются в гусеницах, где головка не выступает в скользящие гусеницы или ролики. Шляпка заклепки почти вывернута, с зенковкой на 120 градусов во встроенной шайбе. Заклепки POP с потайной головкой трубчатые, состоят из шляпки и оправки; длина оправки отламывается при установке.

Заклепки POP с большим фланцем / Глухие заклепки

Заклепки с большим фланцем, также известные как заклепки увеличенного размера, имеют большую шайбу на шляпке, чем стандартные заклепки POP. Заклепки POP с большим фланцем имеют трубчатую форму, состоят из шляпки и оправки; длина оправки отламывается при установке.

Универсальные заклепки

Универсальные заклепки могут заменить обычные заклепки в тех случаях, когда толщина заклепываемого материала варьируется. One Multi Grip Rivet имеет диапазон захвата заклепок разных размеров. Этот диапазон захвата обеспечивает гибкость конструкции и меньший запас заклепок, поскольку один размер заклепки Multi Grip может подходить для различных работ, включая несоответствие отверстий. Одна заклепка Multi Grip Rivet может использоваться в качестве эквивалента по крайней мере для трех различных размеров заклепок.

Структурные заклепки

Структурные заклепки, также известные как блокировочные заклепки из нержавеющей стали с оправкой из нержавеющей стали. Заклепки Interlock создают более прочную сборку, чем стандартные заклепки из нержавеющей стали, из-за силы, которую они создают. Вытяжные заклепки с куполообразной головкой в этом наборе обычно называют как блокировочными, так и структурными заклепками.

Для получения дополнительной информации о заклепках, пожалуйста, посетите наш путеводитель по заклепкам здесь

Проверьте наши глухие заклепки сегодня!

Ищете другие блоги, подобные этому?

Подпишитесь, чтобы получать новые блоги прямо на ваш почтовый ящик!

Электронная почта *

Имя *

Фамилия *

Постоянное использование контактов. Пожалуйста, оставьте это поле пустым.

Отправляя эту форму, вы соглашаетесь получать маркетинговые электронные письма от: RAW PRODUCTS CORP, 100 Newfield Ave.

, Edison, NJ, 08837, https://www.albanycountyfasteners.com. Вы можете отозвать свое согласие на получение электронных писем в любое время, используя ссылку SafeUnsubscribe®, расположенную внизу каждого электронного письма. Электронная почта обслуживается Constant Contact

Что такое заклепка и как она работает?

Рисунок 1: Заклепки

Заклепка используется для постоянного соединения двух материалов и способна выдерживать вибрации и напряжения лучше, чем винт или болт. Существуют различные типы заклепок, которые можно использовать в различных отраслях промышленности. В этой статье рассматриваются части заклепки, принцип ее работы и различные типы используемых заклепок.

Содержание

Что такое заклепка?
Как работают заклепки?
Различные типы заклепок
Как работают заклепки?
Как рассчитать размер заклепки?
Преимущества и недостатки
Применение заклепок
Часто задаваемые вопросы

Пневматический заклепочный пистолет

Что такое заклепка?

Заклепка — популярный механический крепеж для соединения двух или более материалов. Заклепка состоит из головки на одном конце и цилиндрического тела на другом конце, называемого стержнем. Конический конец стержня называется хвостом заклепки. Хвост похож на металлическую булавку. Заклепки используются для соединения крупных конструктивных элементов и небольших электронных узлов. Валы полые с другой внутренней частью, называемой оправкой. Оправка позволяет клепальщику деформировать конец заклепки, не ударяя по нему напрямую.

Как работают заклепки?

Сначала в соединяемых материалах просверливается или пробивается отверстие. Заклепка вставляется между обоими отверстиями. Затем хвост опрокидывается или распирается (деформируется) под действием механической силы с помощью молотка или заклепочного пистолета. Затем хвост расширяется примерно в 1,5 раза по сравнению с первоначальным диаметром стержня, удерживая заклепку на месте между обоими материалами. Деформация ломает хвост, делая его более плоским, в результате чего получается заклепка в форме гантели. Первоначальная головка заклепки называется «заводской головкой», а деформированный конец — «концевым хвостом».0005

Заклепка может поддерживать напряжение на каждом конце конструкции. Постоянно сформированные головки на обоих концах предотвращают отрыв заклепки от просверленного отверстия. Заклепочный вал предотвращает любые радиальные перемещения. Заклепки предназначены для неразъемных соединений, подобных сварке или конструкционному клею. Но, в отличие от сварных соединений, заклепки лучше противостоят вибрации и лучше фиксируют соединения.

Рисунок 2: Использование заклепочного пистолета для склеивания алюминиевых деталей.

Различные типы заклепок

Доступен широкий выбор заклепок из-за большого количества различных материалов, которые необходимо соединять. Вот некоторые из различных видов заклепок и то, как они работают.

Сплошная заклепка

Сплошная заклепка (на рис. 3 обозначена буквой А) состоит из сплошного стержня с головкой на одном конце. Хвост сплошной заклепки деформируется с помощью заклепочного пистолета или молотка, чтобы удержать его на месте.

Разрезная заклепка

Разрезная заклепка (рис. 3, помеченная B) имеет разделенный стержень для увеличения площади поверхности после прохождения через соединение. Заклепка имеет острый конец, а увеличенная площадь поверхности не позволяет заклепке отходить назад через более мягкие материалы, такие как кожа, дерево и пластик. Разрезные заклепки обычно используются в основных ремонтных работах дома и не используются в критических случаях.

Вытяжная заклепка (выдвижная заклепка)

Вытяжные заклепки (рис. 1) подходят, когда одна сторона соединения не видна или недоступна. Они также известны как «выдвижные заклепки» и используют заклепочный пистолет, чтобы протянуть оправку через полый стержень заклепки после того, как она вставлена через отверстие, соединяющее две поверхности. Оправка деформирует тело заклепки и позволяет клепальщику скреплять материалы с доступом только к одной стороне поверхности. Оправка отламывается в точке «шейки», где оправка является самой слабой, оставляя ее более или менее на одном уровне с головкой заклепки.

Заклепка с фрикционным замком

Заклепка с фрикционным замком (на рис. 3, обозначенная буквой C) также известна как самозакрывающаяся заклепка. Это тип вытяжных заклепок, в которых используется внутреннее давление стержня, проходящего через полую втулку, которая расширяет стержень. и использует давление внутри вала, чтобы соединить материалы и закрыть отверстие позади него.

Самопроникающая заклепка

Самопроникающие заклепки, или SPR (рис. 3, обозначены D), не требуют предварительно пробитых отверстий, в отличие от других типов заклепок. SPR изготовлены методом холодной ковки в полутрубчатой форме, а геометрия на конце имеет канавку, которая помогает заклепке проникать в соединяемый материал. Эти типы заклепок помогают создать газонепроницаемое соединение.

Резьбовая заклепка

Резьбовые заклепки (рис. 3, обозначенная буквой E) представляют собой глухие заклепки с полыми стержнями с внутренней резьбой. Эти заклепки навинчиваются на оправку заклепочного пистолета. Оправка протягивается через вал, что опрокидывает вал. Эти глухие заклепки являются сплошными и иногда имеют внешние гребни, которые обеспечивают лучший контакт площади поверхности в направляющем отверстии.

Полутрубчатая заклепка

Как и цельная заклепка, полутрубчатая заклепка (рис. 3, обозначенная буквой F) имеет отверстие на конце хвостовой части. Благодаря отверстию вал выкатывается наружу при приложении силы, поэтому для установки и сборки требуется меньшее усилие.

Заклепка «Оскар»

Заклепка «Оскар» (рис. 3, обозначенная буквой G) похожа на вытяжную заклепку, но с той лишь разницей, что стержень расщепляется и раскладывается, когда оправка проходит через всю заклепку. Заклепки Oscar идеально подходят для применений, связанных с высокими вибрациями, когда задняя поверхность недоступна.

Рис. 3. Типы заклепок: сплошная заклепка (A), разъемная заклепка (B), заклепка с фрикционным замком (C), самопроникающая заклепка (D), заклепка с резьбой (E), полутрубчатая заклепка (F) и заклепка Оскар (G).

Как работают заклепки?

Выдвижные заклепки относятся к типу глухих заклепок, то есть они крепятся только с одной стороны. Чтобы использовать заклепку, выполните следующие действия:

Просверлите или пробейте направляющее отверстие через обе поверхности.
Вставьте оправку заклепки в носовую часть заклепочного пистолета и протолкните стержень через перфорированные или просверленные отверстия, чтобы создать соединение.
Сжатие спускового крючка заклепочного пистолета протягивает оправку через полый стержень, опрокидывая хвостовую часть и создавая прочное заклепочное соединение.
На соответствующей глубине оправка отламывается в области «шейки».
Пользователь может установить следующую заклепку и повторить процесс при необходимости.

Рисунок 4: Ступени сжатия заклепок; Заклепка в исходном состоянии (A), заклепочный пистолет, протягивающий стержень (желтый) через тело заклепки (B), и правильно загерметизированные поверхности (C)

Как рассчитать размер заклепки?

Заклепки бывают самых разных размеров; длина и ширина одинаково важны. Поскольку они являются крепежными материалами, оценка необходимого количества заклепок имеет важное значение для определения правильного распределения площади поверхности для обеспечения прочности и устойчивости готовой конструкции. Заклепки должны проходить через направляющие отверстия обеих поверхностей, а затем расширяться, чтобы работать правильно. Пользователь должен бороться с боковыми и вертикальными силами, которые могут срезать заклепку. Общие оценки размеров заклепок:

Длина заклепки должна быть равна сумме толщины всех склепанных материалов плюс 1,5 диаметра заклепки. Слишком маленькая заклепка может привести к тому, что заклепка протянет материал, а слишком тонкая заклепка может легко сломаться под давлением.
Диаметр заклепки должен в три раза превышать толщину самого толстого куска соединяемого материала.

Например, при соединении двух листов металла толщиной 2 мм диаметр заклепки должен быть 6 мм. Здесь подойдет заклепка диаметром 6,35 мм (четверть дюйма). Длина заклепки должна быть не менее 9.5 мм.

Преимущества и недостатки заклепок

Преимущества

Недорогой
Заклепки могут соединять два разнородных материала (например, медные и алюминиевые пластины).
Безопасный для пользователя и окружающей среды процесс, так как не образуются дымы и газы, как при сварке.
Надежные соединения, особенно при вибрации.
Проверка качества заклепочного соединения проще, чем сварного соединения.

Недостатки

Заклепочные соединения более громоздки по сравнению со сварными соединениями.
Выступ заклепки влияет на эстетический вид.
Большое время производства для сборки
Отверстия, необходимые для установки заклепок, вызывают концентрацию напряжений.
