Радиальные шариковые подшипники выпускаются двух типов — открытого и с уплотнениями.

Открытый подшипник не может удерживать смазку и не защищен от попадания пыли. Он используется в неответственных механизмах. Если требуется защитить подшипник от попадания пыли, твердых частиц, влаги, а также для того, что бы удержать внутри подшипника смазку, используют различные уплотнения.

Закрытый подшипник защищен различными уплотнениями, отличающимися по форме и материалу изготовления. Уплотнения закрывают пространство между кольцами подшипника, обеспечивая его защиту, в то время как открытый подшипник конструктивно защиты не имеет.

Они делятся в свою очередь на подшипники, закрытые с одной стороны и подшипники, закрытые с двух сторон.

Закрытые подшипники с одной стороны

160000 — с одним уплотнением, d- номинальный диаметр отверстия внутреннего кольца; D — номинальный диаметр наружной цилиндрической поверхности наружного кольца; B — номинальная ширина подшипника.

Данные подшипники однорядные обозначаются согласно ГОСТ 8882-75

(СТ СЭВ 3793-82)

Дополнительно обозначаются: подшипники шариковые с металлическими кольцами (бесконтактное уплотнение), закрытые с одной стороны (дополнительное обозначение Z) и подшипники с металлическо-резиновыми уплотнениями (контактное уплотнение), закрытые с одной стороны (дополнительное обозначение RS).

Подшипники закрытые с двух сторон

180000 — с двумя уплотнениями; d- номинальный диаметр отверстия внутреннего кольца; D — номинальный диаметр наружной цилиндрической поверхности наружного кольца; B — номинальная ширина подшипника.

Обозначение по ГОСТ 8882-75 (СТ СЭВ 3793-82)

Дополнительно обозначаются: подшипники шариковые с металлическими кольцами (бесконтактное уплотнение) закрытые с обеих сторон (дополнительное обозначение 2Z) и подшипники с металлическо-резиновыми уплотнениями (контактное уплотнение) (дополнительное обозначение 2RS).

По сравнению с закрытыми подшипниками с одной стороны, этот вид подшипника более универсальный и может устанавливаться в тех местах, где есть возможность загрязнения с любой стороны.

Виды уплотнений подшипников

Уплотнения подшипников подразделяются на внешние и встроенные.

Внешние уплотнение это самостоятельная деталь и поставляется отдельно. Их обычно используют вместе с крупногабаритными подшипниками, которые работают тяжелых условиях.

Встроенные уплотнения уже являются частью закрытого подшипника и поставляются с подшипником. Бывают двух типов: защитные шайбы и каучуковые уплотнения.

Контактное уплотнение основано на действии тонкой уплотнительной губки, которая плотно прилегает к контактируемой поверхности и защищает от попадания примесей, влаги или от вытекания смазки. Оно устанавливается в канавку на наружном кольце и касается внутреннего кольца одной или несколькими кромками, за счет чего обеспечивается герметизация. Плотное прилегание обеспечивается или за счет самого материала или при помощи пружины.

Бесконтактное уплотнение устанавливают в тех местах, где из-за недостаточности места или по стоимости нельзя установить бесконтактные уплотнители. Защитная шайба из штампованной стали вставляется в наружное кольцо и образует небольшой зазор с внутренним кольцом, не касаясь его, поэтому момент трения не увеличивается. Также применяется там, где есть условия повышенного нагревания или повышенные обороты двигателя.

Изготавливают уплотнения из штампованных стальных колец простого исполнения.

Контактные уплотнения изготавливают из металорезины и лабиринтом между листовым элементом и резиновой губкой. Повышенная защита от загрязнений. Но применяется только при средним оборотам двигателя. Резиновые губки стандартно изготавливаются из бутадиенакрилнитрильного каучука с армированием из листовой стали, кромки которых касаются выточек на боковой плоскости внутренних колец. Все закрытые подшипники не требуют повторной смазки, их заполняют смазкой 1 раз при изготовлении. При заполнении качественной смазкой, подшипники не нуждаются в повторном уходе.

Шариковые двухрядные подшипники закрытые

По своей конструкции они аналогичны конструкции однорядным закрытым подшипникам, установленных спарено по схеме «О».

Они неразборные и внутренняя геометрия у них улучшена, что является
главной особенностью конструкции – наличие сферической поверхности на внешнем кольце. Подшипники радиальные и имеют два ряда шариков, что в лучшую сторону влияет на их способность воспринимать радиальную нагрузку.

Подшипники способны воспринимать и небольшую осевую нагрузку, но меньше, чем однорядные радиальные подшипники. Это позволяет ликвидировать главный недостаток однорядного, как невозможность работы при перекосе или изгибе валов. Этот тип широко применяется в сельхозтехнике и других отраслях промышленности, где применяются длинные и тонкие валы при небольших нагрузках шарикового подшипника. Это достигается за счет уменьшения нагрузки на шарик. Двухрядный радиальный шариковый подшипник используется для сильных нагрузок с высокой частотой осевого вращения.

Сепараторы для двухрядных радиально-упорных шарикоподшипников изготавливаются в двух вариантах, в зависимости от внутренней конструкции подшипника, из штампованной стали, полиамида или латуни.

Контактные уплотнения (2RS) c 2-x сторон надежно защищают подшипники данной серии от крупной и мелкой пыли, а также влаги. Закрытые подшипники уже заполнены смазкой на весь срок службы.

Как правило, сепаратор в подшипниках 22..-2RS полиамидный (пластиковый) или, реже, стальной.

Таблица размеров радиальных шарикоподшипников серии 22..-2RS
Обозначениеd, мм
D, ммB, мм
2200-2RS103014
2201-2RS123214
2202-2RS153514
2203-2RS174016
2204-2RS204718
2205-2RS255218
2206-2RS306220
2207-2RS357223
2208-2RS408023
2209-2RS458523
2210-2RS509023
2211-2RS5510025
2212-2RS6011028
2213-2RS6512031
2214-2RS7012531





ОбозначениеРазмеры, ммМасса, кг
по ГОСТумеждународноеdDBr
Серия ширин 0, серия диаметров 1
2461001026160,50,04
2461011228160,50,05
2461021532180,50,06
2461031735200,50,08
24610420422410,14
24610525472410,16
2461063055261,50,24
2461073562281,50,32
2461084068301,50,39
2461094575321,50,5
2461105080321,50,54
246111
55
903620,79
24611260953620,84
246113651003620,9
246114701104021,24
246115751154021,31
246116801254421,75
246117851304421,83
24611890140482,52,38
246120100150482,52,58
2461221101705634,04
2461241201805634,34
2461261302006636,56
2461281402106636,96
246130150
225
703,58,44
246132160240763,510,38
246134170260843,513,92
246136180280923,518,18
246138190290923,519,62
2461402003101023,524,6
Серия ширин 0, серия диаметров 2
24620112322010,08
24620215352210,1
24620317402410,14
2462042047281,50,22
2462052552301,50,27
2462063062321,50,4
24620735
72
3420,56
24620840803620,74
24620945853820,85
24621050904020,96
24621155100422,51,26
24621260110442,51,6
24621365120462,52
24621470125482,52,2
24621575130502,52,95
246216801405233,68
246217851505634,42
246218901606034,52
246220100180683,56,64
246222110200
76
3,59,24
246224120215803,510,96
24622613023080412,4
24622814025084415,5
24623015027090419,5
24623216029096430,8
246234170310104536,6
246236180320104540,8
246238190340110548,8
246240200360116558
246244220400130580
Серия ширин 0, серия диаметров 3
2463031747281,50,244
24630420523020,318
24630525623420,508
24630630723820,766
2463073580422,51,014
2463084090462,51,39
24630945100502,51,854
246310501105432,4
246311551205833,1
24631260130623,53,88
24631365140663,54,76
24631470150703,55,78
24631575160743,56,94
24631680170783,58,24
246317851808249,68
2463189019086411,3
2463199520090412,5
24632010021594416,08
246322110240100421,6
246324120260110427,4
246326130280116533,6
246328140300124540,8
246330150320130548,8
2463361803801505
246340200420

themechanic.ru

Подшипники шариковые радиальные, таблицы с размерами и типами

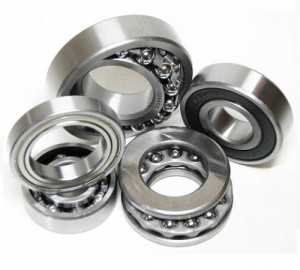

Шариковые подшипники

FKL производит радиальные однорядные подшипники серии 60, 62, 63, 64, 622 и 623, которые соответствуют стандарту DIN 625. Размеры в таблицах соответствуют данным по DIN 616 т.е.  ISO 15-1981. Размеры пазов защелки соответствуют значениям, указанным в DIN 616, т.е. ISO 464-1976. Размеры защелки соответствуют условиям  DIN 5417 или ISO 464-1976. Подшипники шариковые пользуются большим спросом благодаря своим качествам и цене. Они воспринимают радиальные и аксиальные нагрузки, в связи с чем могут работать при большом числе оборотов. Способность самоцентрирования этих шариковых подшипников ограничена - смотри таблицу 1. Закрытые подшипники не требуют обслуживания и позволяют упрощения конструкции подшипникового узла.

Варианты исполнения шариковых подшипников

Радиальные однорядные подшипники шариковые производятся как открытого, так и закрытого типа:

1. Основное выполнение - открыты с обеих сторон.
2. Подшипники шариковые с металлическими кольцами (бесконтактное уплотнение), закрытые с одной стороны (дополнительное обозначение Z) или закрытые с обеих сторон (дополнительное обозначение 2Z).
3. Подшипники с металлическо-резиновыми уплотнениями (контактное уплотнение), закрытые с одной стороны (дополнительное обозначение RS) или закрытые с  обеих сторон (дополнительное обозначение 2RS).
4. Импортные подшипники  с металлическо-резиновыми уплотнениями (контактное уплотнение), закрытые с одной стороны (дополнительное обозначение S) или закрытые с обеих сторон (дополнительное обозначение 2S).
5. Подшипники шариковые с пазом для кольцевидной защелки (дополнительное обозначение N.6). Подшипники снабжены кольцевидной защелкой (дополнительное обозначение NR). Выполнения N и NR могут быть как с открытым подшипником, так и с закрытым, во всех вариантах. При этом дополнительное обозначение B указывает, что паз находится на той же стороне, на которой находится и уплотнение (для подшипников, закрытых с одной стороны).
6. Спаренные радиальные однорядные шариковые подшипники в парном порядке - дополнительное обозначение DT  в O-порядке -дополнительное обозначение  DB в X-порядке - дополнительное обозначение DF. Спаренные подшипники указаны на упаковке линиями в форме буквы ²V² для исправного монтажа, и упакованы по 2 штуки.

Подшипники шариковые радиальные. Техническая информация.

Обоймы
FKL радиальные однорядные шариковые подшипники имеют обоймы из полиамида 66, благодаря чему они могут работать при температурах от -20 до +120 °C.
Смазка
Закрытые подшипники шариковые имеют постоянную смазку литиевым подшипниковым жиром консистенции 2, пригодной для рабочей температуры от -30  до +120 °C. Для длительной работы особенно пригодны закрытые подшипники шариковые серии 622 и 623, благодаря повышенному количеству жира.
Допуски

Мы производим эти серии шариковых подшипников с нормальными допусками, в соответствии с таблицей, находящейся в общей части, а также с повышенным классом точности P6 и P5 и с уменьшенной шумностью Q6 и Q5 -  по заказу.

Зазоры
Зазоры относятся к классу «нормальные» по таблице 2. Подшипники с зазором, отличающимся от нормального, поставляются по заказу. Спаренные шариковые подшипники в O-порядке или в X-порядке поставляются с уменьшенным аксиальным зазором - дополнительное обозначение CA, либо со слабым предварительным напряжением - дополнительное обозначение GA
Числа оборотов
Номинальные числа оборотов, указанные в таблицах касаются отдельных открытых подшипников и с бесконтактным уплотнением 2Z. Закрытые подшипники шариковые с контактными уплотнениями 2RS или 2S, имеют предельные числа оборотов от 2200 до 13 000 об/мин.  Номинальные числа оборотов спаренных подшипников уменьшаются на 20%.



Купить подшипники шариковые





rusfkl.ru

таблица размеров и видов, ГОСТы

Эти детали считаются самыми надежными среди аналогов и широко используются при изготовлении различного вида устройств – редукторов, насосов, эл/двигателей и тому подобное. Шариковые – лишь общее название одного из типов подшипников, которые подразделяются на несколько групп, отличающихся особенностями конструктивного исполнения.

Незнание этих нюансов нередко приводит к путанице, поэтому стоит подробнее разобраться с их классификацией и основными размерами.

Разновидности шариковых подшипников

Их составные части показаны на рисунке:

Приводить все таблицы размеров не имеет смысла по той причине, что каждая разновидность этого типа шариковых подшипников подразделяется на множество серий, в которых детали отличаются, в том числе, и отдельными параметрами. Классификация довольно сложная еще и потому, что во многих из них сочетаются конструктивные особенности «смежных» моделей. К примеру, одно- или двухрядными бывают практически все разновидности таких шариковых подшипников.

Для читателя будет гораздо полезнее, если автор ему объяснит, где и что именно необходимо искать. Зная это, гораздо проще обратиться к соответствующему ГОСТу; точнее, чем в этих документах, не скажешь.

Радиальные



Однорядные

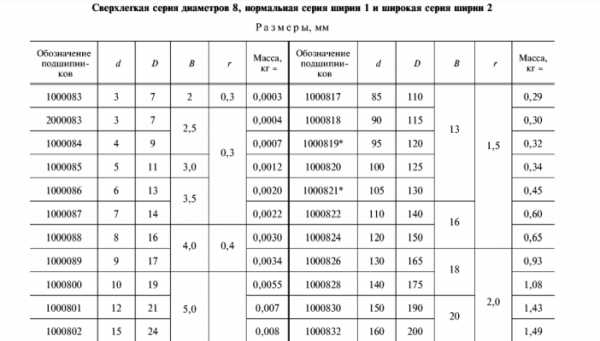

Их основные размеры указаны в ГОСТ № 8338 от 1975 года. Для подшипников с шайбами защитными – № 7242 от 1981 года.

Двухрядные

Всю нужную информацию по этой разновидности можно найти в ГОСТ № 28428 от 1990 года.

Радиально-упорные; упорно-радиальные

ГОСТ №831 от 1975 года.

С контактом 4-х точечным

Это разновидность радиально-упорных шариковых подшипников.

Упорные

ГОСТ № 7872 от 1989 года.

При поиске нужного шарикового подшипника следует сначала точно определить его серию. Все остальное несложно найти в соответствующих таблицах ГОСТ.

ismith.ru

Подшипник радиальный шариковый

 Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению  подшипников и комплектующих на почту или звоните сейчас:

     +7(499)403 39 91



  Доставка подшипников  по РФ  и зарубежью.





Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:
+7 (499) 403 39 91
[email protected]
Доставка подшипников по РФ и зарубежью.
Каталог подшипников на сайте

Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:
+7 (499) 403 39 91
[email protected]
Доставка подшипников по РФ и зарубежью.
Каталог подшипников на сайте

Виды подшипников

По определению подшипник это совокупность деталей, соединённых в один узел.  При всем разнообразии они достаточно унифицированы и делятся на подшипники качения и подшипники скольжения. Подшипник качения более распространён в применении и состоит из верхнего наружного кольца, тел качения (это шарики или ролики), сепаратора и внутреннего кольца.

шариковый однорядный подшипник



Обычно подшипник одевают на вал и там его закрепляют при помощи специальных дополнительных фиксирующих приспособлений.

 Если в подшипнике телами качения являются шарики, подшипник называется шариковым, если используются ролики — подшипник называется роликовым. Они отличаются по способу принимаемой нагрузки. Ролик прочнее, он воспринимает более сильную нагрузку, чем шарик, у него площадь соприкосновения больше. Но шарик работает тише, допускает при установке небольшой перекос и работает при большей скорости вращения. Также разница в потере на трение.

 Шариковые радиальные подшипники

 Шариковые радиальные подшипники имеют такое название из-за того, что они воспринимают радиальную нагрузку, но осевую воспринимают значительно хуже.  По конструкции такие подшипники состоят , как писалось выше, из двух колец, причем внутри колец есть специальные углубления для шариков. Шарики в зависимости от назначения подшипника изготавливаются или с определённым припуском ( для термостойких подшипников, что бы шарик при нагревании не заклинивало) или в притык, когда последний шарик забивают под усилием (например, в автомобилях).

Шарики должны быть изготовлены идеальной гладкой формы, потом их для усиления гладкости и в антикоррозийных целях хромируют или никелируют, предварительно подвергнув термообработке для придания твердости. По современным технологиям выпускаются шарики из новых композитных материалов. Новые разработки ведутся по пути  использования синтетического нитрида кремния Si3N4, оксида алюминия Al2O3, оксида циркония ZrO2 и карбида кремния SiC. Это достаточно перспективный материал, не подвергается коррозии, выдерживает перепады температур от -170 до + 1000 градусов по Цельсию. Такие подшипники называются гибридными.

 Сепаратор

Сепаратор в подшипнике предназначен для разделения и удержания шариков внутри колец. Он также несет нагрузку. При изготовлении согласно  ГОСТ его материал зависит от назначения подшипника, в каких условиях он будет работать, и какую нагрузку он будет нести. Изготавливают сепаратор вырубным способом из листового железа  с одновременным приданием формы под шарики. Сталь должна отвечать тем же характеристикам, что и подшипник в целом. Гораздо чаще изготавливают сепаратор из латуни и сплавов, бронзы безоловянной, а также из нержавеющей и специализированной стали. Также сепараторы изготавливаются из новых полимерных и полиамидных материалов.

 Сепараторы в зависимости от назначения подшипника бывают для установки шариков в один ряд, т.е. однорядными, и для установки шариков в два ряда, т.е. двухрядными. Количество рядов зависит от нагрузки на подшипник. Этот подшипник очень похож на два однорядных подшипника, поставленных вплотную,  Но по геометрии есть существенная разница.

 С двумя рядами шариков, или двухрядный радиальный шарикоподшипник не так требователен к тому, что будет на валу небольшой перекос, он сам приспосабливается к небольшому углу перекоса. .Двухрядный радиальный шариковый подшипник используется  в том случае, когда имеются достаточные нагрузки при высокой частоте осевого вращения. Это достигается тем, что нагрузка перераспределяется на каждый шарик в сторону уменьшения.

Подшипник радиально упорный шариковый

Они также есть как однорядные, так и двухрядные. Этот подшипник в отличие от обыкновенного имеет канавки в кольцах, наружном и внутренним, немного смещенные друг против друга вдоль оси. Это дает возможность воспринимать нагрузку, как осевую, так и радиальную, но только в одном направлении. Поэтому лучше, когда такие подшипники ставят в паре.

Однорядный радиально-упорный шарикоподшипник

Если нужно , что бы подшипник работал с радиальными и осевыми нагрузками в обе стороны, применяются  подшипники радиально упорные шариковые двухрядные.

Двухрядный радиально-упорный шариковый подшипник

Он такой же, как и два однорядных, так же воспринимает нагрузку в обе стороны, но поуже размером.

Шариковый радиальный сферический двухрядный подшипник

 По своему виду это практически такой же подшипник, но отличие его в том, что дорожка качения  на верхнем кольце у него выполнена вогнутой. Его не изготавливают в разъемном виде. Осевую нагрузку он воспринимает, как и упорный, в двух направлениях. Также плюсом является то, что подшипники при установке на вал  могут допускать несоосность, т.е. они само устанавливаются. Несоосность может доходить до 4 градусов, не приводя к разрушению подшипника. Изготавливаются с конусным внутренним кольцом и с прямым.

Шарикоподшипник радиальный сферический двухрядный.

Закрытые подшипники

Все подшипники радиальные однорядные изготавливаются в закрытом и открытом исполнении. Конечно, открытые шарикоподшипники проще в изготовлении и работают при высоких скоростях. Но у них есть очень существенный недостаток — они не защищены ни от попадания грязи, ни от попадания влаги, требует очистки и смазки, то есть ухода. Иногда это очень затратно.

Если подшипник двухрядный- тут без вариантов- только закрытые. В качестве защиты используют бесконтактные и контактные детали. Первый вариант это шайбы металлические или из полиамида, так называемые заглушки. Они ставятся часто сразу на предприятии, являются частью подшипника, смазка заполняется сразу, не меняется и не пополняется в течение всего времени работы подшипника. Такие подшипники устанавливают в тех местах, где  очень мало места, что бы периодически смазывать подшипник или идет вопрос цены. Защитная шайба изготовляется из стали, потом вставляется в подшипник при его сборке. При этом образуется  небольшой зазор с внутренним кольцом, не касаясь его, поэтому скорость вращения за счет трения не уменьшается.

Часто ставится так называемое лабиринтное уплотнение. Устанавливаются две шайбы подряд в виде ловушки для пыли и удержания смазки. За счет этого такие уплотнения хорошо работают при условиях перегрева механизма или двигатель работает с высокими оборотами.

Бесконтактное уплотнение.

 Контактное уплотнение.

Контактное уплотнение

Контактное уплотнение это такая уплотнительная губка, которая прилегает к поверхности контакта и защищает изделие от попадания как различных загрязнений, так и  влаги, а также от вытекания смазки. Устанавливается в канавку  и закрывает по кромкам герметично наружное и внутреннее кольцо.  Плотность обеспечивается или самим материалом или специальной пружиной. Разработаны разные виды таких уплотнений. Наиболее распространенный материал это металлорезина или  синтетический каучук с армированием из листовой стали, также используется фетр.

По форме бывают или в виде кольца с круглым сечением или  с прямоугольным. Иногда ставится двойное кольцо с круглым сечением. При этом  получают гарантию того, что смазка в подшипнике останется до конца службы  такого подшипника. Новые разработки в этой отрасли дали возможность появиться более современным материалам  из различных полимеров для защиты подшипника, не ухудшающих его работу. Но все равно, воздействие на скорость вращения подшипника везде присутствует.

 Если нужно купить шариковый радиальный подшипник, в настоящее время это не составляет труда. Главное, это номер подшипника, в нем есть все: диаметр наружный и внутренний, вид, материал и прочее. По нему можно сделать заказ, при этом обязательно определитесь, отечественного производителя или зарубежного. Не нужно ориентироваться на цену, нужно покупать у надежного поставщика. Часто можно купить подшипник, снятый с другого автомобиля или явную подделку. Поэтому желательно немного узнать, что это за поставщик, как он работает на рынке.

themechanic.ru

Типы подшипников: номер, размеры, характеристики, таблица

В статье узнаете типы подшипников их идентификационный код, тип с описанием подшипника, как определить его размер скважины, экранирование и обучающее видео. Характеристики, таблицы и номера. Человек, имеющий дело с электрооборудованием, таким как двигатели, генераторы и так далее, должен знать все типы подшипников, используемых в оборудовании.

Типы подшипников и их коды типов

Типовые коды различных подшипников:

Название подшипникакод
Самоустанавливающийся шарикоподшипник1
Сферический роликовый подшипник2
Двухрядный радиально-упорный шарикоподшипник3
Двухрядный шарикоподшипник4
Упорный шарикоподшипник5
Однорядный радиальный шарикоподшипник6
Однорядный радиально-упорный подшипник7
Подшипник войлочного уплотнения8
Конический роликовый подшипник32 / T
Дюймовый ПодшипникR
Цилиндрический роликовый подшипникN
Двухрядный роликовый подшипникNN
Игольчатый подшипникNA
Игольчатый роликоподшипник с закрытым концомBK
Игольчатый роликоподшипник с открытым концомHK
Тороидальные роликоподшипники CARBС
Узел игольчатого ролика и сепаратораК
Четырехточечные контактные шарикоподшипникиQJ

Типы подшипников с кратким описанием

Различные типы подшипников, доступные на рынке:

Самоустанавливающийся шарикоподшипник

Подшипники этого типа имеют двойные ряды шариков и вогнутую дорожку качения на внешней стороне.

Сферический роликовый подшипник

Подшипники этого типа имеют двойные ряды роликов, вогнутую дорожку качения на внешней стороне и двойные дорожки качения на внутренней стороне.

Двухрядный радиально-упорный шарикоподшипник

Подшипники этого типа имеют двойные ряды шариков и двойную вогнутую дорожку качения на внешней и внутренней сторонах.

Двухрядный шариковый подшипник

Этот тип подшипника имеет конструкцию, похожую на однорядный шариковый подшипник. Разница лишь в том, что у него двойные ряды шариков.

Упорный шарикоподшипник

Подшипники этого типа имеют дорожки качения в виде шайб с обеих сторон, окружающие шарики в клетке. Они используются там, где требуется вращение между частями системы.

Однорядный радиальный шарикоподшипник

Это наиболее часто используемые шарикоподшипники. Подходит для небольших осевых нагрузок.

Однорядный радиально-упорный подшипник

Они обычно используются для осевых и радиальных нагрузок. Но только в одном направлении.

Подшипник войлочного уплотнения

Этот тип подшипника содержит одно или несколько войлочных уплотнений. Его внутренняя дорожка качения большая. Это необходимо для того, чтобы кромка уплотнения не выходила за пределы внутренней дорожки качения.

Конический роликовый подшипник

Этот тип подшипника чаще всего используется для колес. Они имеют ролики вместо шаров и имеют коническую форму. Они могут выдерживать высокие осевые / радиальные нагрузки.

Дюймовый подшипник

Доступный в различных формах и проектах

Это шарикоподшипники с одним рядом и доступны в различных размерах в дюймах.

Цилиндрический роликовый подшипник

Эти типы подшипников используют цилиндры в качестве роликов вместо шариков. Они доступны в различных формах и дизайнах.

Двухрядный роликовый подшипник

Доступный в различных формах и проектах

Как следует из названия, у них есть два ряда роликов. Они могут выдерживать большие нагрузки.

Игольчатый роликоподшипник

Эти типы подшипников содержат цилиндры в качестве роликов. Они названы так, потому что длина используемого цилиндра намного больше по сравнению с его диаметром.

Игольчатый роликовый подшипник с закрытым концом (вытянутая чашка)

Эти типы игольчатых подшипников изготавливаются закрытого типа, чтобы защитить их от попадания влаги и внешних загрязнений. Они держат масло внутри.

Игольчатый роликовый подшипник с открытыми концами (вытянутая чашка)

Эти типы игольчатых подшипников такие же, как игольчатые подшипники с закрытым концом, за исключением того, что оба их конца открыты.

Тороидальные роликоподшипники CARB

Он содержит свойства как сферических роликов, так и цилиндрических роликов, то есть он является самоцентрирующимся, а также свободным по оси.

Узел игольчатого ролика и сепаратора

Они похожи на упорный шариковый подшипник за исключением того, что вместо шариков они содержат цилиндрические ролики.

Четырехточечные контактные шарикоподшипники

Они похожи на однорядные радиально-упорные шарикоподшипники, за исключением того, что в этом случае внутренняя и наружная дорожки качения разделены на две половины.

Как определить подшипники по номеру подшипника — расчет и номенклатура

Если вам известна процедура номенклатуры подшипников и ее простые вычисления, вы можете легко идентифицировать и расшифровать детали подшипников по номеру подшипника.

Номер подшипника содержит много скрытой информации о самом подшипнике. Номер подшипника (номер шаблона) дает нам достаточно подробностей о подшипнике. Далее мы узнаем, как идентифицировать подшипники по номеру подшипника.

Давайте возьмем пример, чтобы легче понять номенклатуру подшипников. Предположим, у нас есть подшипник №6305ZZ. Давайте разделим это на подкомпоненты. Здесь «6» указывает тип подшипника. Есть несколько компаний, которые используют свою отдельную идентификационную номенклатуру. Однако большинство из них следуют общему стандарту для номенклатуры подшипников.

Таким образом, теперь мы можем легко определить, что в случае подшипника 6305ZZ первая цифра «6» означает, что тип подшипника — «Однорядный шарикоподшипник с глубокими канавками».

В случае дюймовых подшипников первая цифра подшипника будет «R» . После того, как «R», размер подшипника будет дано в 1/16 дюйма. Чтобы понять это лучше, давайте возьмем пример подшипника Inch. Предположим, у нас есть подшипник R4-3RS. Здесь R4 означает, что дюйм подшипник которого отверстие размером 4/16 или вы можете сказать, 1/4 дюйма.

Серия подшипников и их код в номере подшипника

Вторая цифра номера подшипника обозначает серию подшипников. Ряд подшипника обозначает ударную вязкость подшипника.

Таким образом, теперь мы можем определить, что в случае подшипника 6305ZZ вторая цифра «3» означает, что подшипник имеет среднюю прочность.

Размер скважины подшипника

Третья и четвертая цифры номера подшипника указывают размер отверстия подшипника. Это внутренний диаметр подшипника и измеряется в миллиметрах. Как правило, размер отверстия равен пятикратному третьему и четвертому размеру номера скоросшивателя подшипника. Однако от «0» до «3» эта формула не подразумевает. Размеры отверстий, обозначенные от 0 до 3:

Размер отверстия подшипника

Примечание. Если четвертой цифры нет, то третья цифра указывает размер отверстия в мм. Например: в случае подшипника 636 размер отверстия подшипника будет 6 мм.

Таким образом, теперь мы можем определить, что в случае подшипника 6305ZZ третья и четвертая цифры «05» означают, что размер отверстия подшипника составляет 25 мм.

Экранирование, уплотнение подшипника в номере подшипника

Последние буквы подшипника указывают на наличие / недоступность / тип экранирования или уплотнения и другие особенности подшипника. Различные типы показаний:


Уплотнение, защита другие детали подшипника

Таким образом, теперь мы можем определить, что в случае подшипника 6305ZZ последние буквы « ZZ » означают, что подшипник экранирован с обеих сторон.

Приходя к выводу, теперь мы можем легко расшифровать номер подшипника большинства подшипников. Здесь Подшипник 6305ZZ означает «это однорядный радиальный шарикоподшипник со средней прочностью, с диаметром отверстия 25 мм и экранированный с обеих сторон.

Видео урок по подшипникам

meanders.ru

Преимущества закрытых подшипников — BEARING-SPB.RU

24 июня 2016 г.

Группа подшипников промышленного назначения настолько же разнообразна, насколько разнообразен рынок производственного оборудования, станков, узлов и агрегатов. Промышленные подшипники можно классифицировать как по типам изделий, так и по областям применения.

Одним из видов промышленных подшипников являются закрытые шариковые подшипники

Закрытые подшипники — это модификации определенного перечня открытых шариковых подшипников. Условно говоря, подшипник с маркировкой 62001 — это открытый шариковый подшипник. А 62001-Z или 62001-2Z — это тот же подшипник, но закрытый, с одной или двух сторон.

Что означают суффиксы в классификации закрытых подшипников?

  Z   радиальный подшипник, закрытый защитной шайбой из листовой стали с одной стороны
  2Z   радиальный подшипник, закрытый защитной шайбой из листовой стали с двух сторон
  RS   радиальный подшипник, закрытый резиноплаcтиковым (NBR) контактным уплотнением с одной стороны
  2RS   радиальный подшипник, закрытый резиноплаcтиковым (NBR) контактным уплотнением с двух сторон
  RS1, RS2, RS1Z, RSH, RSL   указывают на типы материала для резинопластиковых уплотнений
  RS, бутадиенакрилнитрильный каучук (NBR)

наиболее часто используемый тип уплотнения. Этот композитный полимер обладает хорошей устойчивостью к:

  • большинству минеральных масел и смазок
  • бензину, дизтопливу и мазуту
  • животным и растительным маслам и жирам
  • горячей воде и пару

Области применения закрытых подшипников

Закрытые подшипники используются в оборудовании, работающем в условиях повышенной агрессивности среды: пищевом производстве, химической промышленности, деревообработке. Т.е. в отраслях, где в производственном цикле оборудование подвергается воздействию следующих внешних факторов:

  • испарения и повышенная влажность;
  • мелкодисперсная пыль;
  • пары жира и масел;
  • химические испарения.

Производители закрытых подшипников

На нашем сайте, на примере продукции брендов SKF и FAG, INA, представлены описания всех артикулов закрытых подшипников. Каталоги этих производителей содержат подробные описания каждого изделия: не только размеры и вес, но и динамические характеристики, типы смазки, температурные режимы, специальные обозначения.

Это не означает, что «Детали машин» сотрудничают только с ведущими производителями, брендами SKF, FAG и INA. Мы успешно работаем практически со всеми крупными поставщиками Европы, Азии и Америки и можем предложить вам и бюджетные решения в зависимости от ваших потребностей.

В спектре предложений компании «Детали машин – подшипниковая продукция более чем 50-ти производителей, среди которых – японские бренды NTN и NSK, немецкий LFD, китайский FBJ, российские ГПЗ и ЕПК и многие другие.

www.bearing-spb.ru

Как смазать закрытый подшипник: инструкция с фото и видео

Такой элемент, как подшипник используется практически во всех механизмах. Эта деталь является опорой для валов и осей, а также поддерживает заданную жёсткость конструкции в целом. Если говорить о шариковых, то они бывают нескольких видов: открытые и закрытые.

Первые используются в тех местах, которые находятся в симбиозе с маслом, то есть, если на них попадает смазочный материал извне. Например, подшипники коробки передач автомобиля открытые, поскольку в неё заливается масло, которое в процессе работы разбрызгивается.

Закрытый тип нашёл место применения практически везде. С завода он плотно закупорен кольцами, сделанными из разного материала, и набит смазкой. Обычно быстрее появляется люфт, чем она отрабатывается, поэтому их никто самостоятельно не разбирает и не смазывает. Однако, если вы желаете это сделать, то необходимо знать как он устроен и что из себя представляет.

Оглавление:

Устройство подшипника

Начать стоит с основных деталей подшипника. В данном случае мы рассматриваем шариковый, но, к примеру, у роликового приблизительно такая же конструкция. Итак, он состоит из четырёх главных частей, которые и обеспечивают вращение:

  • внешняя обойма — эта деталь монтируется в посадочное место так, что она является внешней опорой. Благодаря ей подшипник держится в механизме;
  • внутренняя обойма — место, служащее опорой для вала;
  • шарики или ролики — основные элементы качения, принимающие на себя все радиальные нагрузки;
  • сепаратор — нужен для поддержания одного расстояния между шариками или роликами.

Устройство подшипника

Эти 4 элемента обеспечивают подшипник стабильной работой. Новые не имеют люфта, но и в то же время должны спокойно вращаться, благодаря шарикам. Однако, для плавного и бесшумного функционирования обязательно нужна смазка. Без неё срок службы сокращается до первого перегрева детали, после чего предстоит замена.

Уплотнения закрытого подшипника

Закрытый подшипник используется в сухих местах, то есть там, где нет внешнего источника смазки — в узлах трансмиссии и водяном насосе авто, главном редукторе дрели, болгарки или других электрических инструментов. Действительно, в таких условиях работы он никак смазываться не сможет, поэтому его с завода набивают соответствующим веществом и закрывают уплотнительными кольцами. Они в свою очередь бывают трёх типов:

  • каучуковые — наиболее распространённые уплотнительные шайбы, изготовленные из каучука. Внутри них влита железная основа в виде обычного стального кольца, благодаря которому обеспечивается необходимая жёсткость;
  • пластмассовые — такие же, как и каучуковые, только без металлического кольца. Пластик сам по себе является упругим элементом, поэтому в дополнительной формовке не нуждается;
  • стальные — производятся из обычной низкоуглеродистой стали.

Внешний вид закрытых подшипников

Итак, все уплотнители, исходя из их формы, можно смело назвать шайбами или кольцами. Своей внешней частью они вставляются во внешнюю обойму подшипника, в которой есть специальная канавка или борозда. По внутреннему диаметру уплотнительные кольца имеют рабочую «губу», на которую натягивается внутренняя обойма подшипника. То есть, это своего рода миниатюрный сальник, который обеспечивает и уплотнение, и лёгкое вращение. Но это только для, так называемого, контактного, когда все части соприкасаются друг с другом, но есть ещё и бесконтактное уплотнение. Это те самые стальные кольца, которые просто вставляются внешней кромкой во внешнюю обойму и не имеют мягкой эластичной губы.

Проверка подшипник на пригодность

Прежде чем смазать закрытый подшипник, нужно проверить его износ. Учтите, что любое работающее устройство изнашивается, поэтому при разборке зачастую обнаруживаются люфт, трещины и т.д. За этим стоит следить, особенно если подшипник устанавливается в какой-нибудь важный узел. Итак, внимание надо обратить на три основные вещи:

  • осевое биение — оно появляется в результате осевых нагрузок. Чтобы проверить люфт, достаточно пошевелить одну обойму относительно другой в осевом направлении;
  • радиальное биение — более серьёзный признак, говорящий о том что подшипник необходимо выбросить. Чтобы проверить, можно одеть его на ось и пошевелить в радиальном направлении. Здесь люфт является крайне нежелателен, в отличие от предыдущего пункта. Он указывает на то что дорожки для шариков уже износились, поэтому ось постоянно будет испытывать биения;
  • усталостные раковины — они появляются обычно из-за ржавчины. Но поскольку подшипник закрыт, случается это редко.

В 90% случаев при разборке вы обязательно обнаружите люфт. Он будет или незначительным, или критичным, поскольку подшипник до этого работал и изнашивался даже со смазкой. То есть, вы, грубо говоря, проверяете его состояние, и, если оно ещё терпимое, то можно заменить смазку и собрать назад. Объективно даже маленький люфт является аргументом для замены подшипника, но это в зависимости от того, где стоит подшипник. Если это колесо от телеги, то там на биение можно даже не обращать внимание. Ну а если это подшипник коленчатого вала ДВС, то его необходимо смело выкидывать, так как для работы он уже не сгодится.

Как смазать закрытый подшипник

Описанным ниже способом можно смазать закрытый подшипник с каучуковыми или пластиковыми кольцами. Приступим к процессу:

  1. Берём тонкий и заточенный предмет — шило, иголку, тоненькую отвёртку и т.д. Пробуем вставить её в подшипник, аккуратно поддевая рабочую «губу» уплотнителя, чтобы не повредить её. Если вы правильно его подденете, то кольцо выскочит.
  2. Далее кладём «подопытного» в ёмкость с бензином и тщательно вымываем старую выработанную смазку щёткой или кистью.
  3. Затем промойте подшипник от грязи ещё раз в растворителе. Удобнее всего это делать, если держать внутреннюю, а вращать внешнюю обойму.
  4. Хорошо продуйте деталь сжатым воздухом или просто высушите. После этого подшипник не должен шуметь и звенеть при вращении.
  5. Забиваем новую смазку. Класть необходимо примерно 50-70% (30-40 г) смазки от общего объема. Переизбыток смазки негативно скажется на работе детали.
  6. Закрываем уплотнитель простым нажатием. В этом деле главное следить за его рабочей кромкой, чтобы она плотно налезла поверх внутренней обоймы. Лишнюю смазку, если она выдавилась, просто вытираем тряпочкой.

Также можете посмотреть видео о смазке закрытых подшипников:

На этом всё. Таким нехитрым способом можно смазать закрытый подшипник с, так называемыми, гибкими уплотнительными кольцами — каучуковыми и пластмассовыми шайбами. С железными немного по-другому.

Как смазать закрытый подшипник без разборки

Начнём с того, что подшипники с каучуковыми и пластмассовыми уплотнителями разобрать можно, поэтому смазать их легко. Однако большинство подшипников имеют стальные кольца, которые непросто вынуть. Зачастую они либо намертво сидят в канавке, либо гнутся в процессе демонтажа. Проще говоря, они неразборные и смазке не подлежат. Но, если это и предстоит делать, то только аккуратно и не ковыряя отвёрткой.

Как же это сделать? На самом деле, вы можете придумать кучу разных способов, с помощью которых можно будет смазать неразборный подшипник. Вот один из них:

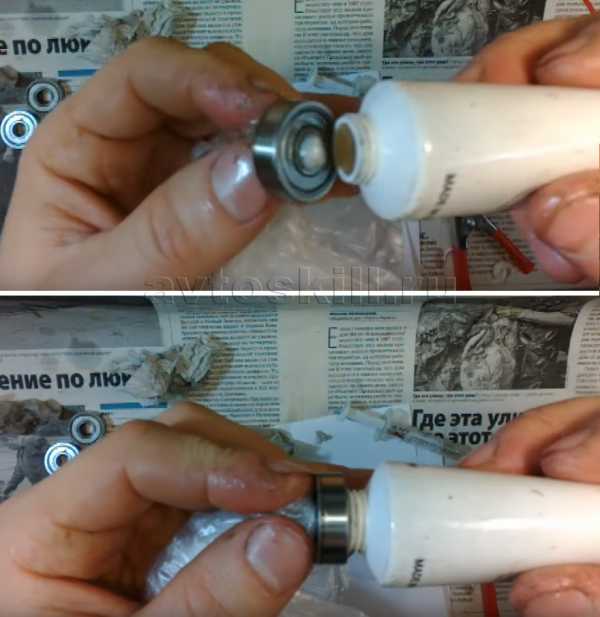

  1. Возьмём наш подшипник и измерим диаметр его внутренней обоймы.
  2. Затем нужно найти что-то наподобие тюбика, горловина которого будет совпадать с измеренным диаметром. Это может быть даже обрезанный шприц разной кубатуры.
  3. Найденную посуду наполняем густой смазкой.
  4. После этого берём обыкновенный полиэтилен и сворачиваем его в трубочку, которая плотно будет входить во внутреннюю обойму подшипника.
  5. Всовываем «трубочку» в подшипник, а с другой стороны надеваем обрезанный тюбик.
  6. Плотно прижимаем подшипник к торцу тюбика и выдавливаем из него смазку. Она будет пролазить в зазор между внутренней частью металлического уплотнителя и внешней частью внутренней обоймы подшипника.
  7. Постепенно прокручивая подшипник, добиваемся того, чтобы смазочный материал набил пространство за стальными кольцами. Лишнюю смазку вытираем тряпкой.

Так можно смазать любой подшипник, закрытый металлическими уплотнительными кольцами. Этот способ основывается на том, что смазка от давления, создаваемого тюбиком, начинает влазить в зазор, где должна быть рабочая «губа». На стальных уплотнителях её нет, поэтому она с лёгкостью туда пролезет. Учтите, что просто облить подшипник маслом не получится. Смазка должна быть густой и чем-то напоминать солидол.

Перед процедурой нужно также вымыть старую смазку. Для этого можно просто опустить подшипник в бензин или керосин, обработать WD-40, которые растворят старое содержимое. Набивать новую нужно после окончательного высыхания, чтобы не испортить её.

Для металлических подшипников можно применить смазку «горячим» способом (варкой). Также можете посмотреть несколько способов смазки на видео ниже:

Как смазать закрытый подшипник: инструкция с фото и видео

4.3 (85.71%) 7 проголосовало

avtoskill.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
