Обратный клапан для насоса: конструкция, разновидности, монтаж

Создание автономных систем водоснабжения является актуальной задачей, которую приходится решать многим владельцам загородных домов и дач. Для обеспечения эффективной и бесперебойной работы таких систем их оснащают различными техническими устройствами, в число которых кроме насоса, гидроаккумулятора и элементов автоматики входит и обратный клапан для насоса. За счет наличия последнего в автономной водопроводной системе можно регулировать уровень давления воды. При этом вода не вытечет из труб обратно в источник, скважину или колодец.

Обратный клапан фланцевого типа в насосной станции

Конструктивные особенности и назначение

Чтобы понять, насколько важную функцию выполняет обратный клапан для воды для насоса, достаточно разобраться в принципе работы автономной системы водоснабжения в целом и данной части ее оснащения в частности. Главным элементом таких систем, на который и приходится основная нагрузка, является насосная станция. В ее функции входит выкачивание воды из подземного источника – скважины или колодца. Выкачиваемая насосом из скважины или колодца вода по специальным трубам подается в гидроаккумулятор, который одновременно выполняет две функции:

  • выступает в роли накопительной емкости для воды;
  • позволяет поддерживать требуемое давление воды в автономной системе.

Между тем поддерживать требуемый уровень давления в трубопроводе не получится, если воду, поступающую из подземного источника, не заблокировать в системе. Проблем с этим не возникает, когда работает насос. Когда же он находится в выключенном состоянии, вода может просто вытечь из труб и гидроаккумулятора обратно в скважину или колодец. Для того чтобы не допустить этого, и применяют такое простое, но вместе с тем эффективное устройство, как обратный клапан для воды для насоса.

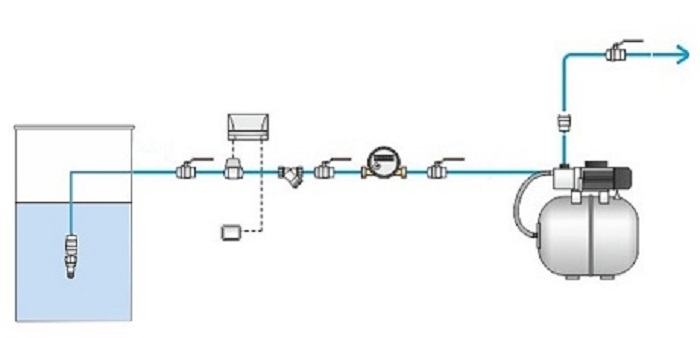

Схема автономного водоснабжения

Обратный клапан для оснащения насоса блокирует обратный отток воды из системы. Основными элементами конструкции такого устройства являются корпус, в котором располагается подпружиненный запорный элемент. Таким образом, принцип действия подобного затвора заключается в следующем.

  • При поступлении в обратный клапан потока воды с определенным давлением пружина сжимается, открывая запорный элемент и давая возможность жидкости свободно протекать через устройство.
  • При падении давления потока воды в трубопроводе пружина водяного обратного клапана возвращает его запорный элемент в закрытое состояние, тем самым перекрывая жидкости возможность двигаться в обратном направлении.

Обратный клапан открывается давлением потока, а закрывается пружиной, если поток прекращается

Обратным клапаном, позволяющим оперативно блокировать воду в трубопроводе, единая система водоснабжения разделяется на отдельные участки, каждый из которых характеризуется своим уровнем давления находящейся в трубах жидкости.

Благодаря высокой эффективности обратные клапаны одинаково успешно применяются для оснащения как бытовых скважинных насосов, так и насосных станций промышленного назначения. Такие устройства, кроме того, позволяют уменьшить урон от поломки трубопроводной системы в том случае, если на ее отдельных участках образовались утечки транспортируемой воды.

Во многих случаях использование обратных клапанов предусматривается уже на стадии проектирования автономных систем водоснабжения. В частности, многие модели погружных насосов, используемых для колодца или скважины, в процессе производства оснащаются даже не одним, а несколькими затворами.

Основные разновидности

Среди обратных клапанов, используемых для колодца или водоносной скважины, следует выделить несколько типов таких устройств, которые завоевали наибольшую популярность у потребителей из-за своей высокой эффективности.

Дисковые

Такие устройства могут быть одно- или двухстворчатыми. Они устанавливаются на электронасос, подающий воду в автономные системы водоснабжения. Запорными элементами дисковых устройств являются пластинчатые створки, закрепленные на подпружиненной оси. Подразделяются такие обратные клапаны на ударные и безударные. Первые устанавливаются в системах, для элементов оснащения которых гидравлический удар не является слишком критичным фактором, вторые, более дорогие, используются в тех случаях, когда последствия гидроударов, возникающих в трубопроводе (в том числе в результате функционирования таких устройств), необходимо минимизировать.

Конструкция одностворчатого дискового обратного клапана

Шаровые

Запорным элементом в этих затворах является подпружиненный шар. Следует отметить, что это наиболее распространенный обратный клапан для насосной станции, что объясняется его высокой эффективностью и исключительной надежностью.

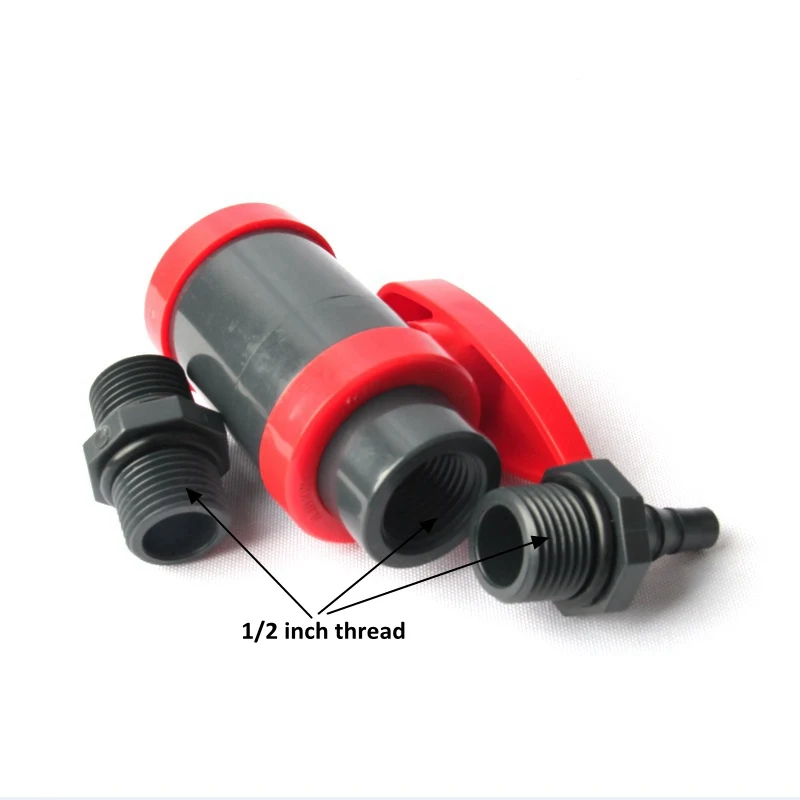

Клапан обратный шаровый химически стойкий из ПВХ

Подъемные

Устройства данного типа работают за счет подпружиненного золотника, свободно перемещающегося по вертикальной оси. Если вы решили установить подъемный обратный клапан на насос, выкачивающий воду из подземного источника, имейте в виду, что монтировать такое устройство можно только на горизонтальных участках трубопроводов.

Чугунный обратный муфтовый клапан подъемного типа

Первоначальный монтаж и замена обратных клапанов

Обратные клапаны, используемые в оснащении насосных станций для колодца или скважины, устанавливаются достаточно просто. Более сложной задачей является выбор правильного места для монтажа. Выбор модели устройства зависит от типа насоса, в комплекте с которым оно будет работать.

Как уже говорилось выше, обратные клапаны, устанавливаемые на насосные станции для колодца или скважины, выбираются еще на стадии проектирования автономных систем водоснабжения. Для оснащения системы водоснабжения можно приобрести модель насоса, в конструкции которого изначально предусмотрены обратные клапаны. Они могут устанавливаться как на входных, так и на выходных магистралях насосных станций.

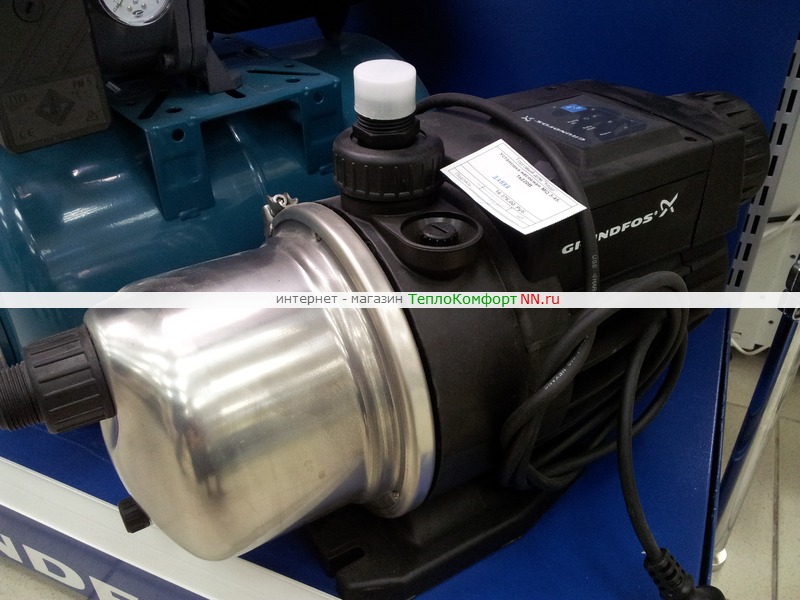

Обратный клапан в составе поверхностной насосной станции

Если для колодца или скважины используются насосы вакуумного типа, то обратные клапаны устанавливаются непосредственно после всасывающего устройства – перед гидроаккумулятором. Оптимальным выбором для насосных станций данного типа являются шаровые и подъемные затворы.

Для скважинных насосов, устанавливаемых на поверхности земли, может использоваться сразу несколько обратных клапанов. Один из таких клапанов монтируется на нижней части шланга, опускаемого в скважину, второй – перед гидроаккумулятором.

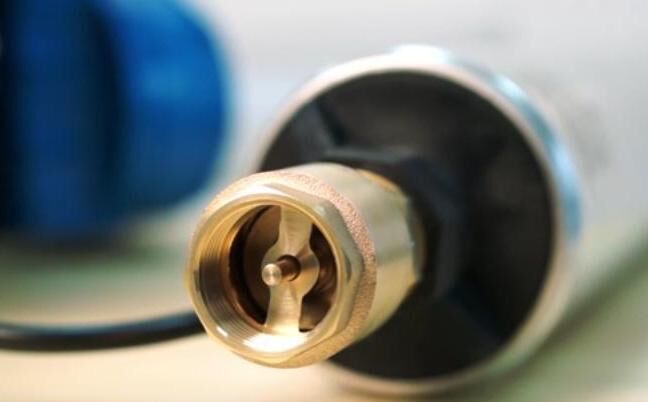

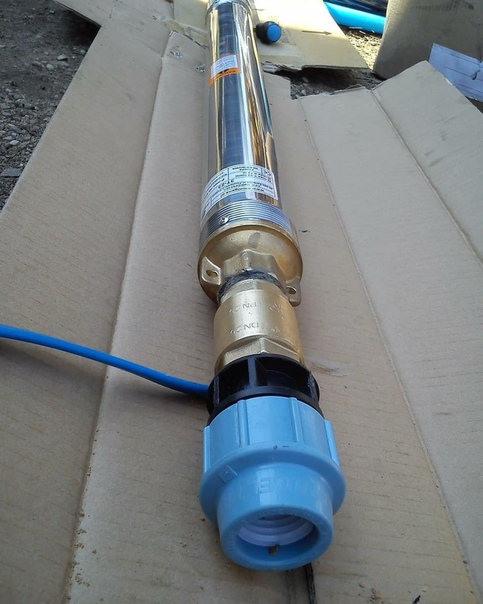

Размещение обратного клапана на погружном насосе

Отдельные производители указывают в инструкции к насосам подходящий тип обратного клапана. Однако, как правило, насосные установки различных моделей могут оснащаться обратными клапанами любого типа. В большинстве случаев не имеет значения и торговая марка скважинного насоса, для оснащения которого используется обратный клапан.

Обратный клапан для скважинного насоса устанавливается на шланге или трубе посредством муфт и фитингов соответствующего диаметра. При установке такого устройства необходимо обеспечить герметичность выполняемых соединений, для чего используется уплотнительная ФУМ-лента. Кроме того, при монтаже надо следить за тем, чтобы направление открытия устройства совпадало с направлением, по которому двигается вода в трубопроводе. Выбирая обратный клапан для установки в автономную систему водоснабжения, необходимо учитывать диаметр его условного прохода, а также рабочее давление, на которое он рассчитан.

Замена обратного клапана | Компания ЛИМИШ

Погружные насосы в скважинах в процессе длительной эксплуатации нередко выходят из строя. Причин поломок может быть множество. Когда фиксируются частые включения и выключения системы, давление падает или повышается, скорее всего, потребуется замена обратного клапана в «артезианке». Можно провести эту процедуру самостоятельно, а можно воспользоваться услугами профессионалов.

Компания «Лимиш» проводит профессиональный ремонт скважин на воду — звоните +7(926) 890 34 22 \ 8 916 269 52 76

Что представляет собой обратный клапан

Устройство имеет корпус цилиндрической формы, выполненный из многокомпонентной латуни или нержавеющего стального сплава с высокими антикоррозионными показателями. Внутри изделия расположена тарелка на пружине, изготовленная из прочного пластика с резиновым уплотнителем. Обратный клапан располагается выше насоса на небольшом удалении от него, что позволяет эффективно расходовать электроэнергию. Этот технический узел регулирует уровень давления воды, препятствует оттоку жидкости из системы. Если корпус поврежден, разрушена мембрана, снизились рабочие характеристики, значит, потребуется срочная замена детали.

Срок службы изделия от 2 до 7 лет, в зависимости от того в каких условиях оно функционировало (насколько загрязнена была среда).

Как происходит замена обратного клапана в скважине

Для этого нужно иметь под рукой несколько инструментов. Гаечный ключ, фумленту, новую запчасть.

Что необходимо сделать:

  1. Отсоединить электропитание.
  2. Поднять насос на поверхность.
  3. Приобрести переходник диаметром 1 или 1,5.
  4. Фумлента плотно наматывается на резьбу узла. Важно нанести столько материала, чтобы не было риска протечек.
  5. Затем присоединяется ниппель, клапан, следом вся конструкция прикручивается к погружному насосу.
  6. Потом устанавливается компрессионная муфта, в которую вставляется труба из полиэтилена.
  7. Резьба новой детали обматывается с другой стороны фумлентой, на которую крепится переходник.
  8. Шланг аккуратно вставляется в муфту и жёстко фиксируется зажимами.
  9. Проверяются все элементы системы (соединения). Ключом или руками подтягивается клапан, ниппель и переходник. Если все зафиксировано надежно, то подсоединяется электропитание.

Стабильная работа оборудования говорит о том, что манипуляции были осуществлены правильно. Замена обратного клапана цена, на который не очень высокая, профессионалами делается за 30 минут. Новичкам потребуется гораздо больше времени.

Как заказать услугу

Наша компания ЛИМИШ, расположенная в г. Москва, выполнит весь комплекс работ качественно и быстро. У нас приемлемые расценки, профессиональные сотрудники, грамотная информационная поддержка. Несем гарантийные обязательства в течение 1 года. Выезжаем по территории Московской области, соседних регионов. Связаться с нами можно по указанным на сайте телефонам или отправив заявку менеджерам на главной интернет-страничке.

Замена обратного клапана в скважине цена от 1500р в Москве и Области

   Без обратного клапана не будет работать ни одна система автономного водоснабжения. Благодаря этому, незначительному, на первый взгляд, устройству обеспечивается профилактика преждевременного износа насосного оборудования, а также предупреждаются сбои в его работе. Далее мы рассмотрим основные его особенности и предназначение. Кроме этого, речь пойдёт о том, как производится замена обратного клапана в колодце, скважине либо насосе.



Общее описание

   Говоря простыми словами, это устройство необходимо для обеспечения наличия вакуума в скважине. В настоящее время на рынке предлагаются модели от различных производителей. Вместе с этим, с точки зрения конструкции, все они являются одинаковыми. В частности, обратный клапан производится из латуни либо нержавеющей стали. Внутри устанавливается пластинка, выполненная из металла либо прочного пластика. Для обеспечения герметичности её прорезинивают.



Функциональное предназначение обратного клапана скважины

   Свою основную функцию обратный клапан скважины выполняет при выключенном центробежном насосе. В это время в системе пропадает давление, и вода, согласно законам физики, под воздействием силы тяжести должна вернуться в скважину. Однако, этого не происходит благодаря наличию этого устройства. Таким образом, при следующем включении насоса, нет необходимости по-новому закачивать воду в трубу, чтоб потом распределить через расширительный бак между кранами. Поэтому, если она в системе не задерживается и возвращается обратно в источник, можно с уверенностью говорить о том, что требуется замена обратного клапана скважины.

   Очень важно, чтоб устройство исправно работало и не пропускало воздух. Это позволяет избежать напрасных расходов электроэнергии, и лишней работы насосной установки.



Места расположения обратного клапана скважины

   В настоящее время бытует несколько разных мнений относительно того, где должен располагаться этот узел. Как показывает практика, наиболее целесообразной является его установка рядом с насосом. В таком случае в обратном направлении через него будет проходить небольшое количество воды, что в свою очередь ведёт к снижению затрат на электроэнергию для её откачки при включении. Кроме этого, уменьшится и количество обратных поворотов рабочего колеса насоса. Другими достоинствами такого варианта можно назвать меньший гидравлический удар и упрощение процесса замены устройства.

   Иногда в системе устанавливают ещё один обратный клапан, который располагается возле автоматики и расширительного бачка. В этом есть смысл, если источник располагается на большой глубине.



Замена обратного клапана скважины

   Это один из самых хлопотных процессов при обслуживании автономных систем водоснабжения. Для замены обратного клапана скважины требуются определённые знания, навыки и оборудование. Без этого самостоятельно провести такую процедуру невозможно. При возникновении его поломки, необходимо сразу обращаться к специалистам, поскольку в противном случае насосная система быстро выйдет из строя из-за увеличения нагрузки. Если говорить о стоимости такой услуги, как замена обратного клапана скважины, цена за работу зависит от нескольких факторов и определяется непосредственно на месте. На неё влияет тип конструкции системы, степень поломки, место расположения устройства и другие параметры.

   Перед началом этой работы специалисты проводят диагностику, целью которой является определение дефекта. При его подтверждении, труба извлекается наружу и тщательно осматривается. Далее испорченный обратный клапан меняют и устанавливают все узлы на свои места. После этого делается тестовая проверка работоспособности системы.



Обратный клапан насосной установки и его замена

    С обратным клапаном насосной установки всё намного проще. Основное его предназначение заключается в том, что при возникновении определённых неблагоприятных ситуаций на участке водопровода, он просто отключает его от системы.

   Замена обратного клапана насосной станции, в отличие от варианта со скважиной, является довольно простой. Прежде всего, следует помнить, что этот узел должен располагаться строго вертикально. Для того, чтоб не перепутать и накрутить его правильной стороной, на корпус детали нанесена стрелочка, показывающая направление движения воды. Устанавливать обратный клапан насосной станции лучше всего на всасывающей трубе. При этом не принципиально где именно – спереди или сзади от храповика. Отметим лишь, что при первом из указанных вариантов напор воды будет немного ограничен. В том случае, если дом оборудован системой автономного отопления, рекомендуется оснастить этим устройством каждый насос.



Распространённая ошибка

   В некоторых источниках из сети можно прочитать информацию, что обратный клапан скважины лучше всего расположить в нижней её части. Приверженцы этой идеи утверждают, что его функцию успешно выполнит фильтр, в котором в роли клапана выступит железный шарик. По мнению наших экспертов, это крайне неправильная теория. Дело в том, что никакой шарик просто физически неспособен обеспечить герметичность скважины.



Выводы

   Использование обратных клапанов сейчас предусматривается ещё на стадии проектирования автономных систем водоснабжения. Эти небольшие устройства позволяют поддерживать вакуум в отдельных участках водопровода, тем самым увеличивая ресурс насосных установок и обеспечивая экономию электроэнергии. Не удивительно, что зачастую могут устанавливаться сразу по несколько таких деталей в разных местах. Это позволяет изолировать отдельный участок трубы при возникновении на нём каких-либо поломок или других неблагоприятных факторов.

   Выход из строя этого узла может крайне быстро оказать негативное воздействие на всю систему водоснабжения участка. Замена обратного клапана скважины является сложным трудоёмким процессом, поэтому при повреждении нужно оперативно обращаться за помощью к специалистам.

Замена обратного клапана в скважине по низкой цене

На чтение 3 мин. Опубликовано

Неисправности технических узлов погружных насосов в процессе длительной эксплуатации случаются часто. Нередко проблемой является выход из строя одного из механических агрегатов устройства. Если замечены частые включения и отключения системы, фиксируются скачки давления, потребуется замена обратного клапана в скважине. В статье мы расскажем, как провести эту процедуру самостоятельно, без обращения в ремонтную мастерскую.

Что такое обратный клапан

Это приспособление, по внешнему виду напоминающее цилиндр, выполненное из латуни или нержавеющей стали. Внутри него находится пластиковый или металлический сердечник. Устройство является обязательным элементом всей водонапорной системы и выполняет несколько важнейших функций:

  • регулирует и поддерживает уровень давления воды;
  • блокирует обратный отток жидкости из системы;
  • обеспечивает бесперебойную работу всех узлов оборудования.

Срок эксплуатации детали зависит от качества воды в скважине. Если она имеет много примесей, то срок использования приспособления составляет 2-3 года. Если жидкость относительно чистая, то период эксплуатации может составить 5-7 лет.

Желательно, чтобы сердечник внутри изготовлен из металла, тогда есть гарантия, что он прослужит долго. Аналоги из пластика хрупкие и чаще выходят из строя, они быстро ломаются, если насосная система находится в вертикальном положении, а не в горизонтальном. Хорошо себя зарекомендовали образцы, выпускаемые в Италии и Польше.

Как осуществляется замена обратного клапана

Для этого понадобятся гаечный ключ. Еще необходимо будет приобрести фумленту либо лен и необходимые запасные части, о которых расскажем далее в статье. Сложностей при его установке не возникает, процедуру можно выполнить даже неопытному пользователю. В ходе монтажа устройства насосное оборудование отключается от электропитания.

Что необходимо сделать, чтобы замена обратного клапана была проведена технически грамотно:

  1. Отсоединить сломавшуюся деталь.
  2. Предварительно купить стандартный ниппель, диаметром 1 или 1,5, который связывает клапан и насос.
  3. Берется фум лента и наматывается аккуратно на резьбу клапана. Важно, чтобы ее количество было оптимальным. Если ее много, что вкрутить ниппель сложно, когда мало – приспособление пропускает воду.
  4. После на резьбу прикручивается ниппель и клапан.
  5. Затем ниппель (на который также необходимо намотать фумленту) присоединяется к насосу.
  6. После обратного клапана потребуется установить специальный переходник (компрессионную муфту) в которую вставляется полиэтиленовая труба. Эта деталь также продается в магазинах, и ее следует приобрести заранее.
  7. Потребуется аккуратно обмотать резьбу клапана, но уже с другой стороны фумлентой, и потом накрутить на нее переходник.
  8. Затем берется шланг и вставляется в пластмассовую муфту и плотно фиксируется.
  9. Как только система в сборе, необходимо тщательно проверить все соединения. Для этого можно при помощи гаечного ключа, либо руками аккуратно подтянуть клапан, ниппель и переходное устройство.
  10. Убедившись в надежности всей коммуникации, насос погружают в скважину и подсоединяют к электрическому питанию.
  11. Если оборудование после включения работает стабильно, значит, ремонт были осуществлен правильно.

Замена обратного клапана может занять до 30 минут. Цена вопроса будет заключаться только в покупке новых деталей. Используя советы, указанные в статье можно сэкономить деньги путем самостоятельной замены этого технического узла. В дальнейшем рекомендуется внимательно следить за работой насосной станции, и не допускать возникновения неисправностей, дабы не пришлось заменить насос полностью.

Однако если Вы не готовы проделать эту работу сами, то обращайтесь в Компанию ВОДОСНАБ. Наши специалисты имеют опыт работы более 10 лет работы и работают по низким ценам. На все работы гарантия – 12 месяцев.

Ремонт насосной станции своими руками: причины, устранение

Постоянное давление в системе водоснабжения частного дома создается обычно при помощи  насосной станции. Понятное дело, что лучше, если она работает без проблем, но поломки периодически случаются. Чтобы быстрее восстановить подачу воды и сэкономить на услугах, можно проводить ремонт насосной станции своими руками. Большая часть поломок может быть устранена самостоятельно — ничего сверхсложного делать не придется.

Содержание статьи

Состав насосной станции и назначение частей

Насосная станция — совокупность отдельных устройств, соединенных между собой.  Чтобы понимать, как ремонтировать насосную станцию, надо знать из чего она состоит, как работает каждая из частей. Тогда неисправности устранять проще. Состав насосной станции:

Каждая из частей отвечает за определенный параметр, но один тип неисправности  может быть вызван выходом из строя различных устройств.

Принцип работы насосной станции

Теперь давайте рассмотрим, как все эти устройства работают. При первом запуске системы насос накачивает в гидроаккумулятор воду до тех про, пока давление в нем (и в системе) не сравняется с выставленным на реле давления верхним порогом. Пока нет расхода воды, давление стабильно, насос выключен.

Каждая из частей выполняет свою работу

Где-то открыли кран, спустили воду и т. п. Какое-то время вода поступает из гидроаккумулятора. Когда ее количество уменьшается настолько, что давление в гидроаккумуляторе падает ниже порога, реле давления срабатывает и включает насос, который снова накачивая воду. Отключается он снова-таки реле давления, когда достигнут верхний порог — порог отключения.

Если идет постоянный расход воды (набирается ванна, включен полив саде/огорода) насос работает продолжительное время: пока в гидроаккумуляторе не создастся нужное давление. Это периодически происходит даже при открытых всех кранах, так как насос подает воды меньше, чем вытекает из всех точек разбора. После того, как расход прекратился, станция еще некоторое время работает, создавая в гироаккумуляторе требуемый запас, потом отключается и включается после того как снова появляется расход воды.

Проблемы и неисправности насосных станций и их исправление

Все насосные станции состоят из одинаковых частей и поломки у них, в основном, типичные. Не имеет разницы, оборудование это Грундфос, Джамбо, Алко или каких-либо других фирм. Болезни и их лечение одинаковое. Разница в том, насколько часто эти неисправности случаются, но их перечень и причины обычно идентичны.

Варианты установки насосной станции

Не отключается насосная станция (не набирает давление)

Иногда вы замечаете, что насос работает уже долго и никак не отключится. Если смотреть на манометр, то видно, что насосная станция не набирает давление. В этом случае ремонт насосной станции дело длительное — придется перебрать большое количество причин:

  • В колодце или скважине нет воды. Если это действительно так, называется такая ситуация «сухой ход» и грозит тем, что мотор перегорит. Вода, которую качает насос используется для охлаждения мотора. Воды нет, он перегревается и сгорает. Для защиты от такой ситуации нужна специальная защита: датчики уровня воды (поплавковый и электрические).
  • Большое сопротивление всасывающей магистрали (большая протяженность при малом диаметре труб) или подсос воздуха (негерметичность соединения).
  • Забит фильтр на трубе или обратный клапан. Их вынимают чистят, проверяют работоспособность, опускают на место и проводят пробный пуск.
  • Еще одна возможная причина того, что не отключается насос — неисправность реле давления или неправильно выставленный предел отключения насоса:
    • Предел давления, при котором насос должен отключится слишком высокий, насос просто не в состоянии нагнать требуемое давление. Тогда проводим регулировку реле давления (снизить предел отключения).
    • Проверить контакты реле — зачистить их от окалины (налет темный) наждачной бумагой с очень тонким зерном (можно пилочкой для ногтей).
    • Устранить неисправность реле давления почистив его (убрать соли на пружинах регулировки и очистить входное и выходное отверстие). Только аккуратно, мембрану на входе повредить нельзя. Если это не помогло, требуется замена.

Если предел отключения реле давления стоит намного ниже максимального давления, которое может создать насос, и какое-то время он нормально работал, а тут перестал, причина в другом. Возможно, у насоса сработалась крыльчатка. Сразу после покупки он справлялся, но в процессе эксплуатации стерлась крыльчатка и «сил теперь не хватает». Ремонт насосной станции в этом случае — замена крыльчатки насоса или покупка нового агрегата.

Чтобы разблокировать или заменить крыльчатку снимаем кожух

Еще одна возможная причина — низкое напряжение в сети. Может насос при таком напряжении еще работает, а реле давления уже не срабатывает. Решение — стабилизатор напряжения. Это основные причины того, что насосная станция не отключается и не набирает давление. Их довольно много так что ремонт насосной станции может затянуться.

Ремонт насосной станции: часто включается

Частые включения насоса и короткие промежутки его работы ведут к быстрому износу оборудования, что очень нежелательно. Потому ремонт насосной станции надо проводить сразу после обнаружения «симптома».  Такая ситуация возникает по следующим причинам:

  • Гидроаккумулятор слишком маленького объема. При выборе насосной станции для дома и дачи часто берут гидроаккумулятор маленького объема — 24 литра или 32 литра. Это очень мало, так как запас воды в таких баках всего 30-50% от ее общего объема, то есть в бак 24 литра закачать удается только 7-12 литров воды. Естественно, такой объем воды расходуется очень быстро, отчего насос включается часто. Способ лечения — установка дополнительного гидроаккумуятора (его подключают параллельно к уже установленному).
  • Неправильно выставленные пределы срабатывания реле давления. Чтобы избежать этой ситуации можно увеличить дельту (разницу между давлением для отключения и включения насоса) и за счет этого сделать ниже порог включения насоса (оптимально — 1-1,5 атм). Один важный момент: давление при котором насос включается должно быть на 0,2 атм ниже, чем давление в гидроаккумуляторе. Насосная станция может часто включаться как раз из-за того, что давление в гидроаккумуляторе ниже чем выставленный порог включения насоса. Потому:
  • Засорение обратного клапана. Если клапан не перекрывает воду, она из системы уходит, давление падает, насос включается. Периодичность включения — порядка 10-20 минут. Выход — проверить и прочистить обратный клапан, при необходимости заменить.
  • Также причиной может быть повреждение мембраны гидроаккумулятора. При этом кроме частого включения насоса еще и вода подается рывками: при работающей станции с большим напором, при отключении напор сразу падает. В этом случае есть два варианта — прохудилась сама мембрана или фальц, который ее крепит к корпусу. И в том, и в другом случае придется отсоединять гидроаккумулятор и менять неисправную деталь.
  • Ее одна причина частого срабатывания насоса и подачи воды скачками — поломанный золотник в верхней части гидроакуумулятора. Чтобы его заменить, придется снять гидроаккумулятор, вынуть мембрану и заменить ниппель.

Теперь вы знаете, почему часто включается насосная станция и что с этим делать. Есть кстати, еще одна возможная причина — негерметичность трубопровода или какого-то соединения, так что если все из перечисленного выше к вашему случаю не относится — проверьте не течет ли где-то стык.

Воздух в воде

Небольшое количество воздуха в воде присутствует всегда, но когда кран начинает «плеваться», значит что-то работает неправильно. Причин тоже может быть несколько:

Насосная станция не включается

Первое что стоит проверить — напряжение. Насосы очень требовательны к напряжению, при пониженном просто не работают. Если с напряжением все нормально, дело хуже — скорее всего неисправен мотор. В этом случае станцию несут в сервисный центр или ставят новый насос.

Если система не работает — надо проверить электрическую часть

Из других причин — неисправность вилки/розетки, перетерся шнур, отгорели/окислились контакты в месте крепления электрокабеля к мотору. Это то, что вы сможете проверить и устранить самостоятельно. Более серьезный ремонт электрической части насосной станции проводят специалисты.

Мотор гудит, но не качает воду (крыльчатка не вращается)

Такая неисправность может быть вызвана низким напряжением в сети. Проверьте его, если все в норме, идем дальше. Надо проверить не перегорел ли конденсатор в клеммной колодке. Берем тестер, проверяем, при необходимости меняем. Если и это не причина, переходим к механической части.

Сначала стоит проверить, есть ли вода в колодце или скважине. Далее проверяете фильтр и обратный клапан. Может они забились или неисправны. Чистите, проверяете работоспособность, опускаете трубопровод на место, снова запускаете насосную станцию.

Проверяем крыльчатку — это уже серьезный ремонт насосной станции

Если не помогло, может заклинила крыльчатка. Тогда попробуйте вручную провернуть вал. Иногда после длительного простоя он «прикипает» — зарастает солями и сам сдвинуться не может. Если руками сдвинуть лопасти не получилось, возможно крыльчатку заклинило. Тогда ремонт насосной станции продолжаем тем, что снимаем защитный кожух и разблокируем крыльчатку.

Некоторые виды ремонтных работ

Некоторые действия по ремонту насосной станции своими руками интуитивно понятны. Например, почистить обратный клапан или фильтр не составит труда, но вот заменить мембрану или грушу в гидроаккумуляторе может быть без подготовки сложно.

Замена «груши» гидроаккумулятора

Первый признак того, что мембрана повредилась — частые и кратковременные включения насосной станции, причем вода подается рывками: то сильный напор, то слабый. Чтобы убедиться в том, что дело в мембране, снимите заглушку на ниппеле. Если из него выходит не воздух, а вода, значит мембрана порвалась.

Устройство мембранного бака пригодится при замене груши

Чтобы начать ремонт гидроаккумулятора, отключите систему от электропитания, сбросьте давление — откройте краны и подождите, пока стечет вода. После этого его можно отключать.

Далее порядок действий такой:

  • Ослабляем крепление фланца в нижней части бака. Дожидаемся, пока стечет вода.
  • Откручиваем все болты, снимаем фланец.
  • Если бак от 100 литров и больше, в верхней части бака откручиваем гайку держателя мембраны.
  • Вынимаем мембрану через отверстие в нижней части емкости.
  • Бак промываем — в нем обычно много осадка ржавого цвета.
  • Новая мембрана должны быть точно такой же как поврежденная. Вставляем в нее штуцер, которым верхняя часть крепится к корпусу (закручиваем).
  • Устанавливаем мембрану в бак гидроаккумулятора.
  • Если есть, устанавливаем гайку держателя мембраны в верхней части. При большом размере бака рукой вы не достанете. Можно привязать держатель к веревке и так установить деталь на место, навернув гайку.
  • Горловину натягиваем и прижимаем фланцем, устанавливаем болты, последовательно подкручивая их на несколько оборотов.
  • Подключаем в систему и проверяем работу.

Замена мембраны насосной станции закончена. Дело несложное, но нюансы знать надо.

Решения проблемы запуска насоса и насосной станции.

И снова здравствуйте, уважаемые читатели «Сан Самыча». Продолжим разговор о способах запустить насос или насосную станцию в первый раз или после ремонта элементов системы водоснабжения дома.
Рад сообщить, что начатый мною рассказ уже помог читателю Михаилу справиться со своей проблемой и восстановить водоснабжение своего дома после неожиданного выхода из строя обратного клапана.
Ну, что ж, продолжим…



Заливная воронка на напоре.

  Еще одним решением, просто напрашивающимся, исходя из нашего разговора, является размещение заливной воронки, присоединенной через тройник, непосредственно к напорной линии насоса. Тем самым мы повышаем первоначальный подпор на всасе за счет высоты напорной трубы. И чем выше по напору будет размещена заливная воронка, тем гарантированней будет результат, подхват насоса при первом же включении.
Кроме того, у этого решения есть еще ряд преимуществ. Наконец-то мы решаем проблему образовавшегося из-за кавитации воздуха в насосе, и можем в ходе пуска удалить воздух, как-то попавший в рабочую зону насоса. Мы можем контролировать и регулировать давление в напорной линии, при необходимости замещая удаленный воздух водой, не выключая насоса. И эта вода абсолютно точно попадет непосредственно в рабочую зону насоса, увеличивая давление в ней и уменьшая «вредное» влияние оставшегося там воздуха.
И особенно удобно такое решение при регулировке давления в системе автономного водоснабжения, если напорные краны расположены далеко от насоса. Ведь в этом случае кран на заливной трубе также является напорным и может быть использован, так сказать, по другому назначению.
К недостаткам заливной трубы на напоре можно отнести невозможность как-то автоматизировать процесс поддержания давления на всасе насоса и, абсолютно точно, «рваный» режим работы насоса при его запуске. Заливная труба будет плеваться то водой, то воздухом, наводя грязь и мокроту в помещении, где расположена насосная станция. И здесь не помогает ни увеличение высоты воронки (если сделать её из большой пластиковой бутыли), ни её герметизация. Потому что неизвестно, когда насос выплюнет воздух, а когда, создав давление на напоре, воду под давлением.

Использование «волшебства» рециркуляции.

Стандартная линия рециркуляции и с разрывом.

Конечно же, никакого «волшебства» в этом нет, сплошная физика. Но эффективность любой из уже описанных схем повышается в разы при грамотном использовании рециркуляции, и это похоже на волшебство. И даже обычная схема рециркуляции без каких-либо дополнений дает неплохой результат, хотя и не столь эффективна.

Рециркуляция с выпусом через воронку и с герметичной емкостью

Естественно, эта эффективность имеет цену: часть мощности насоса идет на поддержание давления рециркуляции. Но, учитывая, что нам это нужно только для запуска системы, а потом мы можем просто перекрыть эту линию, мне кажется, это оправдано.

Рециркуляция с гидрозатвором на всасе насоса.

Комбинируя схемы заполнения насоса со схемой рециркуляции, мы можем увеличить глубину всасывания насоса, и она будет уже не 7-8 метров, как обычно, а 10-11 метров. Мы можем отрегулировать расход насоса таким образом, что у нас будут точно совпадать расход насоса с нашим потреблением, создав, практически, идеальные условия для работы насоса, и навсегда забыв о последствиях «сухого» хода при значительном превышении расхода насоса над потреблением (был такой вопрос в комментариях). Наконец, мы можем отрегулировать давление в системе на необходимый нам уровень, если Вас не устраивает по каким-то причинам слишком высокое давление, создаваемое насосом.
При реальном воплощении предложенных мною схем нужно не забывать про воздух, который может гулять по системе в первое после пуска время. И предусматривать возможности как-то бороться с ним (ловушки, воздушники, разрыв линии) или минимизировать его поступление в линию рециркуляции, подключаясь к напорному трубопроводу снизу трубы, где вероятность появления воздуха ниже всего.
Не хотелось бы комментировать работу каждой из этих схем, это слишком долго и многословно. У каждой из них есть свои достоинства и недостатки. Если Вам что-то непонятно, уважаемые читатели, спрашивайте в комментариях, я обязательно отвечу.

Схемы, предложенные читателями.

Особенность этих схем в том, что я, например, вряд ли смог догадаться сделать именно так. Конечно, эффективность и удобство использования этих схем – вопрос спорный, но это работает! И сделано это с минимальными затратами сил и средств, и с использованием подручных материалов.

Грелка в качестве емкости.

В первой схеме использована обычная двухлитровая грелка в качестве заливной емкости. Перед пуском насоса заливают водой всасывающую линию и насос, заполняют грелку, подключают её через штуцер и кран к линии всаса. Дальше порядок пуска такой.
Включаем насосную станцию на закрытую напорную линию. После срыва насоса, открываем кран между всасом и грелкой и давим на грелку, создавая избыточное давление во всасывающей линии. За счет этого давления, возможно, не с первого раза (все-таки объем грелки небольшой), насос подхватывает намного быстрее, чем обычно.





Использование гидроаккумулятора в качестве пусковой емкости.

Во второй схеме все еще проще. Человек просто поставил дополнительный кран на входе воды в штатный гидроаккумулятор (ГА). Соответственно, перед планируемым ремонтом и отключением насосной станции от сети, он просто перекрывает этот кран, сохраняя в ГА некоторое количество воды под давлением.
Теперь, перед пуском насоса, нужно всего лишь заполнить насос и линию всаса водой, закрыть кран на напоре и открыть кран на ГА. Всё, система встала под давление, конечно, не такое, как при обычной работе системы водоснабжения, и тем не менее, это намного облегчает пуск насосной станции после ремонта. Вот только, что делать, если в ремонте нуждается сам гидроаккумулятор?! Правда, это тоже не проблема. Система сможет поработать и без него.
Подводя итоги нашей, надеюсь, плодотворной беседе, хотелось бы написать несколько слов о порядке пуска насоса. Все схемы разные, и конкретная процедура пуска насосной станции сильно зависит от конкретной схемы. Но есть и общие принципы, уже упомянутые мною в теоретической части моего рассказа.
А именно, перед пуском насоса нужно обязательно заполнить линию всаса и, по возможности, линию напора наиболее полно, настолько, насколько позволяет Ваша система. Этим Вы создадите первоначальный подпор на всасе и уменьшите вероятность срыва насоса. При пуске насоса необходимо поддерживать максимально возможное давление на всасе с помощью заливных труб (воронок, емкостей) или рециркуляции, одновременно стравливая воздух из подводящих и напорных трубопроводов до тех пор, пока насос не начнет самостоятельно, устойчиво и уверенно, набирать давление в системе водоснабжения.
Все просто, а сколько слов. Долгих лет жизни Вам и Вашим насосам, уважаемые читатели «Сан Самыча». До новых встреч.

обслуживание и ремонт поломок своими руками, принцип работы обратного клапана, причины перебоев, замена конденсатора — видео


Любое электротехническое оборудование требует регулярного профилактического осмотра. Насос и полностью вся система подачи воды в этом вопросе очень капризные. Ведь сочетание электрики и жидкости – дело опасное. Да и оставить жилище или производство без ХВС тоже не хочется. Именно поэтому важно знать о неисправностях и неполадках автоматической водяной насосной станции для водоснабжения частного дома, их причинах и способах устранения, проводить обслуживание и ремонт основных поломок своими руками, а также понимать, как быть, если обратный клапан у домашнего водонапорного оборудования не работает или делает это с перебоями, подтекает бак, сломалась автоматика.

Особенности конструкции


Когда участок расположен в отдалении от магистрального водопровода, владельцы своего коттеджа находятся перед выбором – устанавливать обычный насос в колодце или обустраивать скважину. Если вопрос касается дачного домика, то может хватить небольшого объема воды, но для постоянного круглогодичного проживания семьи из 3-5 человек этого будет недостаточно. Тогда потребуется установка, включающая:


  • Сам погружной или поверхностный электронасос. Это основной конструктивный узел, который отвечает за подъем жидкости из скважинного забоя на поверхность. К нему подключаются водопроводные трубы – ее край входит в один из отверстий пятивыводного штуцера.
  • Гидроаккумулятор. Его также называют накопительным баком. Это металлический резервуар, который разделен мембранной грушей или диафрагмой. С одной стороны — воздушный клапан, в котором поддерживается 1,5 атмосферы, со второй — происходит закачка воды. И чем больше жидкости, тем выше давление воздуха.
  • Обратный клапан. Он отвечает за то, чтобы вода, попавшая в насос, при его отключении не спускалась обратно вниз, в забой.
  • Блок управления. Его также называют автоматикой, она состоит из реле и манометра. Два этих прибора контролируют уровень жидкости в гидробаке и давление в системе.
  • Подвод электрического питания.


Устройство и особенности эксплуатации

Перечислим задачи, которые можно решить с помощью водостанции для дома, работающей без неисправностей:

  • Сделать полную автоматизацию водоснабжения. Больше не потребуется вручную включать и отключать насос, проверять давление, а также уровень воды.
  • Определить и настроить необходимый напор жидкости. Сделать его постоянным, независимым от высоты здания, от погодных условий и других показателей.
  • Запастись чистой питьевой водой на случай отключения электроэнергии.
  • Теперь водоснабжение будет полностью отдельным от магистрали, а значит, не будет перебоев во время аварий на линии.
  • Продлить срок эксплуатации оборудования путем минимизации риска гидроударов – они могут быстро привести к неисправностям водонасосной станции.


В зависимости от возможностей и потребностей можно или купить уже готовую установку или сделать ее своими руками. В первом случае владелец получает устройство с гарантией как минимум на год, а также инструкцию по эксплуатации. Во втором – небольшую экономию, но увеличенный риск поломок. Однако иногда это целесообразно, например, когда глубина скважины очень большая, то лучше заменить поверхностную конструкцию на погружной насос.

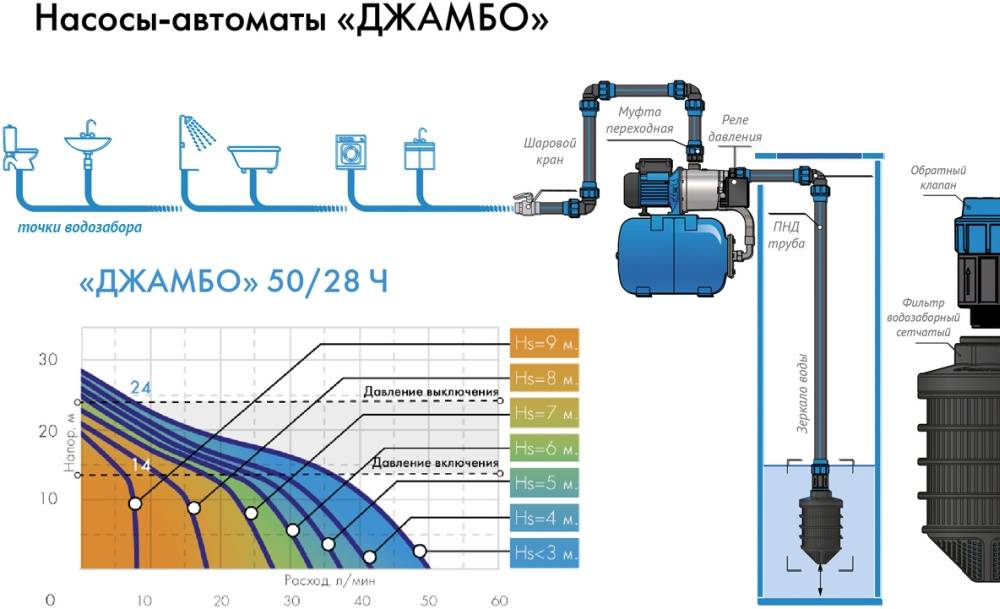

Устройство системы таково, что все представленные выше элементы подключены друг к другу с помощью многовыходного штуцера. При монтаже мы рекомендуем оставить дополнительный выход, который можно закрыть заглушкой, для непредвиденных ситуаций. Гидробак будет соединен с одной стороны – с насосом, с другой – с водопроводной трубой, которая будет выводиться в дом, если конструкция сооружена вне его стен. Часто также можно монтировать систему в подвале. Это делает проще ремонт станции автоматического водоснабжения с гидроаккумулятором и регулярное обслуживание, а также избавляет от необходимости утеплять элементы. Один нюанс – это шум при работе, понадобится звукоизоляция.


Принцип действия оборудования

Если вы планируете самостоятельно ремонтировать аппарат, то вам нужно знать не только то, из чего он состоит, но и как действует. На самом деле в этом разобраться легко.


Есть насос, он обладает своими индивидуальными техническими характеристиками (мощностью, глубиной всасывания, скоростью перекачки рабочей жидкости – объем в единицу времени и т. д.). Для его работы необходимо электрическое питание, а также шланг. Все остальные детали только совершенствуют процесс перекачки.


Принцип работы домашней насосной станции и запчастей, которые могут приходить в неисправность, таков:

  • Вода попадает не транзитом в кран, а сперва наполняет гидроаккумулятор. Его задача, что уже понятно из названия, – накапливать влагу. Для этого мембранная груша заполняется и растягивается, вбирая в себя столько рабочей среды, сколько заявлено максимальным объемом от производителя. Влияние на мембрану таково, что воздух в соседней камере начинает сжиматься, повышается давление. Когда оно доходит до определенных атмосфер (значения необходимо настраивать или пользоваться заводскими границами 1,4 и 2,8 бар), срабатывает реле. Оно размыкает электрический контур и, как результат, электронасос выключается – гидробак полон.
  • Затем пользователи включают кран, душ, запускают стиральную или посудомоечную машину, начинают полив огорода. При этом открывается запорная арматура, воздух сильно давит на мембрану, в результате, вода выходит стабильным сильным напором. А когда в воздушной камере становится меньше, чем 1,4 бара (или иное значение, выставленное пользователем), то реле замыкает контур – включается насос.

Если случается ситуация, когда расходуется объем жидкости, превышающий накопленный литраж в емкости, тогда электронасос качает транзитом – из скважины и в кран без залива в гидробак. И только после перекрытия запорной арматуры наполняется гидроаккумулятор.


Причины неполадок: течет или не работает насосная станция


Наиболее распространены следующие погрешности, которые приводят к поломкам:

  • Изначальная покупка некачественного оборудования. Например, стоит обратить внимание на ширину металлической прокладки гидробака возле входного клапана. А также на сварные швы и качество мембраны, на мощность насоса.
  • Несовместимость оборудования. Избежать этого можно, если покупать сразу укомплектованные установки.
  • Неправильный монтаж. Если монтаж не требует особенных умений, то пусконаладочные работы лучше доверить специалисту.
  • Плохая фильтрация. Всю систему следует обеспечить хорошим механическим фильтром грубой очистки, чтобы оборудование не испортилось из-за частиц грунта. Заказать фильтрационное оборудование можно на сайте «Вода Отечества».
  • Механические повреждения.
  • Плохая изоляция от холода и влаги, прямых солнечных лучей, иных климатических факторов. Лучше всего ставить аппаратуру в специальном павильоне.


На самом деле главная причина – это отсутствие регулярного осмотра. Большинство проблем можно устранить еще на стадии начала развития, когда видны первые симптомы. Тогда это и эффективнее, и дешевле, и быстрее.

Как починить насосную станцию: виды неисправностей


Поломка насоса и вспомогательного оборудования – это типично, поэтому и набор проблем, как правило, един для всех владельцев агрегатов. Лучше заранее знать о возможных дефектах, чтобы предотвратить их появление или быстро среагировать.

Насос не отключается, давление не возрастает

В данной ситуации аппарат работает «вхолостую», то есть электроэнергия и время затрачивается, а результат не достигается. При этом значительно увеличивается износ деталей. Вот возможные причины и их решение:


  • Недостаточное количество воды в скважине. Если позволяет мощность, можно погрузить оборудование глубже в забой.
  • Забитые трубы. Потребуется чистка насосной станции, при этом начинать лучше с магистралей. Но после этого необходимо в обязательном порядке установить фильтры грубой очистки. Уловители защитят от проникновения загрязнений. Заказать оборудование для фильтрации можно на сайте компании «Вода Отечества».
  • Сломанный обратный клапан – он перестает справляться со своей основной задачей, то есть не предотвращает спуск жидкости обратно в забой, когда насос не работает. Его можно починить, но часто проще заменить.
  • Засор самого фильтра. Причины и способы решения те же, что и при забитых трубах. На самом деле засориться может любой элемент. Часто это также бывает обратный клапан насосной станции, а так как его почистить достаточно несложно (просто разобрать и промыть), то в отдельную проблему это выносить не станем.
  • Окислены контакты на реле, из-за чего не происходит размыкания контура. Их просто следует зачистить, реже – поменять датчик.
  • Естественным образом износилась крыльчатка у насоса, ее нужно заменить на новую.
  • Недостаточное напряжение в электросети. Решением может стать установка в цепь стабилизатора.


Слишком часто включается электронасос

Возможно, причина в следующем:

  • Для больших расходов объем гидробака недостаточно вместительный. Можно его заменить или поставить второй, дополнительный гидроаккумулятор.
  • У реле неверные настройки. Нужно подкрутить пружины, чтобы включение происходило при давлении 1,4 бар.
  • Сломан обратный клапан и вода сливается обратно в скважину, соответственно, ее приходится постоянно подкачивать.
  • Порванная мембрана – одна из сложных неисправностей, поскольку менять, скорее всего, придется весь гидробак. Кроме того, есть дополнительные симптомы – протекает насосная станция (возле ниппеля образуются капли), а напор в кране становится меньше.


Воздух в воде

Обнаружить это можно не по мелким пузырькам в потоке, ведь это норма, а потому, что жидкость выходит рывками, а не равномерно. Скорее всего, причина простая – в скважине несколько уменьшился водяной уровень, поэтому нужно немного опустить шланг от насоса. Но может быть, что какие-либо соединения в трубопроводе потеряли герметичность. Тогда в щели попадает воздух. Надо пройти по всем стыкам герметиком.


Не включается

Отсутствие запуска может быть из-за:

  • Нет электричества. Проверьте все контакты, подается ли напряжение на электронасос.
  • Поломки самого насоса – его нужно ремонтировать. А если в нем перегорел движок, то легче поменять на новый.
  • Окисленных контактов. Их достаточно просто зачистить.


Электронасос гудит, но не перекачивает воду

Возможные причины:

  • Нестабильное напряжение – можно поставить стабилизатор.
  • Произошло перегорание клемм в конденсаторе на насосной станции, нужна проверка тестером и замена.
  • Засор обратного клапана. Его прочистка осуществляется с помощью разбора составных частей и промывания под напором.
  • Крыльчатка заклинила. Иногда достаточно просто поднять на поверхность шланг и руками провернуть полости. В таком случае, вероятно, причина в небольшом засорении.


Работа с рывками

Скачки давления могут быть безопасными, например, из-за появления воздушной пробки в системе, или потенциально опасными, приводящими к дальнейшим неисправностям. Так может выйти из строя реле. Сверьтесь с манометром, если на нем показаны значения, при которых не должно происходить включение или выключение, однако, они чередуются, значит, датчик спутал настройки. Иногда это можно поправить самостоятельно, скрутив гайки на большой и маленькой пружинах в реле.


Еще одна возможность, схожая с воздушной пробкой, – это разгерметизация. Следует проверить все соединения.

Вода поступает неравномерно

Фактически это та же проблема, связанная с наличием воздуха в жидкости. Однако может быть еще одна причина – неправильно выставленные настройки на реле, из-за чего не поддерживается достаточно высокое давление.


Как отремонтировать водяную насосную станцию своими руками

Первое, что потребуется сделать, это найти неисправность. Осмотрите визуально на механические поломки все узлы. После того как вы увидели источник проблемы, разберите систему, высвободив деталь. Предварительно, конечно, следует отключить электронасос от питания, чтобы не было ситуации, когда он работает «на сухую», ведь от этого он может перегореть.


Далее есть два способа действий:

  • Замена запчасти. Комплектующие не очень дорогие. Самым дорогостоящим является гидробак, а он ломается не очень часто, если изначально была куплена качественная модель. При покупке запасных частей обращайте внимание на соответствие технических характеристик и на оригинальный бренд. Замена производится по простой схеме: демонтаж, проверка и зачистка соединений, монтаж новой запчасти.
  • Ремонт. Иногда это целесообразно, а в других случаях – потерянное впустую время. Исходите из своих возможностей и сложности поломки.


Насосные станции для дома – устройство и некоторые виды ремонта

Есть вещи, которые можно сделать самостоятельно, например:

  • произвести прочистку обратного клапана и всей системы, труб;
  • прочистить фильтр грубой очистки;
  • настроить реле;
  • поставить дополнительный накопительный бак;
  • произвести демонтаж старой конструкции и пр.

Но другие ремонтные работы требуют специализированных знаний и опыта. Так мы рекомендуем обращаться к специалистам, когда вопрос касается поломки гидробака.


Замена груши гидроаккумулятора

Мембрана – самое чувствительное место у водного резервуара, поскольку именно она ежедневно подвергается непосредственному воздействию. Когда она пробита, появляются первые симптомы – снижается напор воды в кране, а также она подается рывками, с воздушными массами. Основной критерий, по которому определяется наличие пробоя – это давление в клапане, оно должно быть 1,5 атмосфер. В обратном случае производится замена:


  • Первый шаг — демонтаж.
  • Затем сливается вода.
  • Откручивается фланец.
  • Вытаскивается мембрана.
  • Изнутри удаляется ржавчина, если она есть, резервуар просушивается.
  • Монтируется новая груша, система собирается в обратном порядке.
  • Делаются тестовые запуски на предмет утечек.


Рекомендации по монтажу и эксплуатации

  • Доверьте работу специалистам.
  • Используйте фильтры.
  • Выставляйте настройки, соответствующие инструкции по применению и техническим характеристикам аппарата.
  • Отдавайте предпочтение или металлическим трубам, или из ПВХ, но с жестким армированием.
  • Шланги не должны быть перекручены.


Заключение и полезное видео о неисправностях насосной станции и их устранении


Как вы поняли из материала статьи, большинство проблем можно решить самостоятельно в домашних условиях. Если вовремя осуществлять техническое обслуживание оборудования, то оно прослужит вам долгий срок. Но если проблема уже появилась, посмотрите ролики, как справиться с ней своими силами:


За подробной консультацией по подбору и наладке необходимой техники можно обратиться к специалистам нашей компании «Вода Отечества». При серьезных неисправностях автоматики насосной станции лучше обратиться за помощью специалистов.

Основы обратного клапана насосной станции

Обратные клапаны - важный компонент конструкции любой подъемной станции. Без обратных клапанов насосы и мокрый колодец подъемной станции могут быть повреждены обратным потоком. Обратный поток возникает, когда насосы подъемной станции перестают работать, и вода в магистральной магистрали и нагнетательном трубопроводе стекает обратно в мокрый колодец. Практически в каждом случае обратный поток создает высокий уровень гидравлического давления, на которое насосы и мокрые скважины не рассчитаны.Решение - обратный клапан. Это простое устройство доступно в нескольких моделях и конфигурациях, и каждая разновидность может повлиять на конструкцию и стоимость системы подъемной станции.

Наиболее распространенными клапанами, которые устанавливает Romtec Utilities, являются шаровые обратные клапаны, поворотные обратные клапаны и задвижки с утконосом, но для некоторых применений требуются клапаны, такие как запорные обратные клапаны, подъемные обратные клапаны, шаровые обратные клапаны и дисковые обратные клапаны. Каждый тип клапана имеет качества, которые лучше или предпочтительнее по сравнению с другим типом, но, как правило, самыми важными факторами при выборе обратного клапана являются наличие других клапанов или расходомеров, размер трубопровода и величина противодавления в силовой магистрали. .Эти аспекты конструкции подъемной станции, в свою очередь, влияют на конфигурацию обратного клапана в насосной системе.

Если системе требуются рабочие клапаны, расходомеры или порты доступа, наиболее экономичная конфигурация будет размещать обратные клапаны в клапане или хранилище измерителя вместе с другими компонентами. Эта конфигурация также обеспечивает максимальную гибкость при выборе типа клапана. Некоторые типы клапанов могут эффективно работать только в горизонтальном положении, как и может быть спроектировано типичное хранилище клапанов.

Если нет рабочих клапанов или других компонентов, обратные клапаны могут быть расположены внутри мокрого колодца в нагнетательном трубопроводе. Этот подход требует меньше времени и денег, чем клапанный свод, но обратный клапан должен работать в вертикальном положении. Обратные клапаны обычно не могут быть расположены внутри влажного колодца в сценариях, где выпускной трубопровод больше 10 дюймов в диаметре из-за ограниченного количества доступного пространства.

Обратные клапаны также могут быть расположены в нагнетательных патрубках мокрого колодца.В этих типах колен обычно используются шаровые обратные клапаны. Как правило, эти типы обратных клапанов используются в небольших системах, поскольку колена расположены на дне влажного колодца. Даже в системе, которая включает в себя хранилище с клапаном или счетчиком, этот тип обратного клапана может использоваться для уменьшения размера хранилища.

Обратные клапаны улучшают долгосрочную функциональность системы лифтовой станции. Предоставление широкого диапазона типов и конфигураций обратных клапанов в конструкции лифтовой станции дает клиентам Romtec Utilities передовой опыт по защите их компонентов лифтовой станции с минимальными затратами.Подробнее о сборке клапана вы можете прочитать здесь.

(PDF) Анализ засорения обратного клапана в насосной станции

EFM 2015

Клапан закрывается, и давление на стороне выхода увеличивается

до значения, указанного в аварийном резервуаре. Отсутствуют пульсации давления

и кавитация на входе.

Очевидно, результат не соответствует измерению -

. Это подтверждение того, что обратный клапан

работает неправильно.Моделирование предсказывает закрытие обратного клапана приблизительно

примерно через 1,5 с после отключения насоса, но измеренное время

более чем в два раза больше. Сравните его с рисунком 8.

На рис. 15 показан результат при отрегулированном состоянии обратного клапана

. В этом случае обратный клапан допускает обратный поток для

3

2

1

0

-1

-2

Давление / рабочее давление [-]

Расход / рабочий расход [-]

0 0.5 1,0 1,5 2,0 2,5 3,0 3,5

Время

с

Сторона выхода

Сторона входа

Расход

Обратный поток

Рис. 15. Моделирование отключения насоса без обратного потока через обратный клапан

клапан

определенное время а потом внезапно закрывается (пунктирная линия

на графике

). Это вызывает скачок давления (сплошная и пунктирная линия)

, вполне соответствующий измеренному. Скорость обратного потока

при закрытии обратного клапана равна 1.7 м с

−1

. Это значение

точно соответствует скоростям, полученным в результате анализа точных измерений давления

, описанного в предыдущей главе.

Модель диска, используемая в симуляции, является самой простой

. Инерция, трение или демпфирование не считаются

, и вода не влияет на поведение диска, таким образом, отскок диска

в результате отсутствует.

4.1 Обсуждение

Моделирование показало, что система хорошо спроектирована и

скачок давления не может появиться при правильно работающем обратном клапане

(рисунок 14).Несмотря на это, измеренный скачок давления

указывает на большой обратный поток, который имеет почти такую ​​же скорость -

, что и поток при работающем насосе. Это подтверждается тремя независимыми инструментами

: анализ давления ниже по потоку -

по потоку клапана, перед клапаном и численное моделирование срабатывания насоса

.

Это приводит к совету заменить обратный клапан на другой, изготовленный другим производителем. Временное решение заключается в увеличении противовеса, что облегчает закрытие, так что обратный поток не будет увеличиваться или изменится

намного ниже.Эта регулировка увеличивает потерю давления, но у насоса

достаточно резерва для обеспечения достаточной скорости потока.

Следует подчеркнуть, что это временное решение.

Увеличенный противовес вызывает большую деформацию вала

и может привести к его повреждению, а также к ударам.

5 Заключение

В этой статье описывается исследование реальной проблемы с запиранием обратного клапана

. Он появляется в насосной системе, когда насос

теряет питание и вызывает заметное движение трубопровода

, что, безусловно, ведет к серьезному повреждению системы

.Проблемы возникли после перестановки обратного клапана

на новый другого производителя.

Анализ записей давления до и после клапана

показал, что клапан закрывается, когда возникает слишком большой обратный поток

. Это слишком поздно, и это вызывает сильный гидроудар

. Такой же результат был получен из результатов

численного моделирования потока в трубопроводной системе во время остановки насоса

. Моделирование также подтвердило, что система sys-

tem хорошо спроектирована и может работать без каких-либо проблем,

, когда установлен хороший обратный клапан.

Для увеличения веса клапана используется временное растворение

, которое облегчает его закрытие. Повышенная потеря давления в клапане из-за этой модификации является приемлемой,

, потому что насос может перекрыть ее и обеспечить требуемый расход

.

Благодарность

Эта работа была поддержана Технологическим агентством

, Чешская Республика, в рамках проекта «Инновационные исследования

обратных клапанов для экстремальных условий эксплуатации в энергетике».

getics TH01011352.

Номенклатура

a (мс

−1

) скорость волны,

диаметр D (м),

частота f (Гц),

g

p

(мс

−2

) проекция гравитационного ускорения -

на ось трубы,

K (Па) модуль объемной упругости,

L (м) длина трубы,

M (Н · м) крутящий момент,

p (Па) давление,

Q (м

3

с

−1

) расход,

R (кг · м

−7

) сопротивление,

r (Дж · кг

−1

K

- 1

) газовая постоянная,

S (м

2

) поперечное сечение трубы,

T (K) температура,

t (с) время,

x (м) продольная координата,

Δp (Па) перепад давления,

Δv (мс

−1

) изменение скорости,

λ (-) коэффициент потерь на трение, 9 0003

ρ (кг · м

−3

) плотность.

Ссылки

1. KL McElhaney, Nuclear Engineering and Design 197,

169–182 (2000)

2. DY Goswami, The CRC Handbook of Mechanical En-

gineering, Second Edition (CRC Press, 2004) , стр. 2688

3. К. Чиу, Американское ядерное общество 54, 289 - 291

(1987)

4. Дж. Р. Трэвис, доктор медицины Торри, Американское общество Me-

Зимнее ежегодное собрание инженеров-механиков, 1 - 9 (Майами

1985)

02038-п.5

Выбор клапана насосной станции - Jensen Precast

Одно из универсальных общих черт всех продуктов Jensen Engineered System заключается в том, что в каждой системе используются различные типы клапанов. Клапаны позволяют системе предсказуемо контролировать попадающие в них жидкости. Несмотря на то, что существует множество типов клапанов, используемых для различных применений, в этом обсуждении основное внимание уделяется трем основным клапанам, используемым почти во всех наших продуктах, и основной функции, которую они выполняют. Это обратные клапаны, стопорные клапаны и воздушные / вакуумные выпускные клапаны.Это обсуждение даст краткий обзор каждого клапана вместе с некоторыми основными соображениями по конструкции. Для более подробного обсуждения, пожалуйста, обратитесь к загрузке документов на этой странице.

Обратные клапаны

Назначение обратного клапана состоит в том, чтобы позволить жидкости двигаться через него в одном направлении, но не дать ей течь в обратном направлении. В случае подъемной станции, если мы пытаемся перекачивать в гору и не хотим, чтобы вся вода из труб возвращалась в мокрый колодец при отключении насосов, следует установить обратный клапан сразу после насосов.

Компания Jensen Engineered Systems использует обратные клапаны нескольких типов: обратные клапаны и шаровые клапаны. В проверке качания используется заслонка с шарниром, обеспечивающая однонаправленный поток. Одно из соображений при использовании механизма поворота - это то, что он должен быть установлен в горизонтальном положении, чтобы ворота могли открываться и закрываться должным образом. При установке в вертикальном положении или в перевернутом положении ворота можно принудительно оставить в открытом положении.

Если ограничения на объекте требуют, чтобы обратный клапан был установлен вертикально, следует использовать шаровой обратный клапан.Хотя шаровой затвор может быть установлен как в вертикальном, так и в горизонтальном положении и работает должным образом, мы обычно оставляем его для вертикального применения. В конструкции шарового чека используется металлический шар, обеспечивающий однонаправленный поток. Когда вода течет в желаемом направлении, шарик вытесняется из пути потока. Когда поток пытается повернуть вспять, шарик падает обратно в путь потока и предотвращает обратный поток. При установке в вертикальном положении сила тяжести помогает мячу, заставляя его вернуться в путь потока.

Запорные клапаны

Запорный клапан предоставляет бригадам по эксплуатации и техническому обслуживанию возможность вручную закрывать или открывать клапан, чтобы позволить или предотвратить прохождение жидкости. Существует множество ситуаций и причин для использования запорного клапана. Возможно, в системе трубопроводов есть проблемы с обслуживанием. Разработчик может разместить запорный клапан с обеих сторон компонента, тем самым давая возможность обслуживающим бригадам предотвратить контакт потока с компонентом.

Как упоминалось ранее, в случае подъемной станции всегда рекомендуется иметь обратный клапан сразу после насоса.В случае, если обратный клапан требует обслуживания или замены, сразу после проверки можно установить стопорный клапан, чтобы обеспечить доступ к обратному клапану.

Некоторые из запорных клапанов, которые использовались Jensen Engineered Systems, включают задвижки и пробковые клапаны. В задвижке используется заслонка с ножевым лезвием, которая опускается в поток и предотвращает прохождение жидкости. Ограничение задвижки заключается в том, что она предназначена для ситуаций с низким давлением. Плунжерный клапан обеспечивает те же возможности изоляции, но без ограничений по давлению, как у задвижки.

При выборе пробкового клапана важно учитывать, как оператор будет открывать и закрывать клапан. Один из стандартных вариантов - использовать 2-дюймовую гайку, которую можно открывать и закрывать с помощью Т-образной рукоятки или стандартного гаечного ключа с рукояткой. Эти варианты менее дороги и могут использоваться в большинстве приложений. В случае, если жидкость, проходящая через клапан, находится под высоким давлением или течет быстро, оператор потенциально может столкнуться с физическими трудностями при открытии или закрытии клапана.В этом случае разработчик может указать клапан с механическим приводом, который предоставит оператору механическое преимущество и сделает его открытие и закрытие физически более легким. Другой вариант - использовать привод с электрическим приводом, который не требует физических манипуляций.

Клапаны выпуска воздуха / вакуума

Клапан выпуска воздуха / вакуума предназначен для впуска воздуха в трубу под давлением или из нее. Если в жидкости в силовой магистрали есть воздух, захваченный в ней, воздух будет стремиться найти высокие точки и скапливаться.Это потенциально может препятствовать потоку жидкости. На этом высоком месте можно разместить воздушный выпускной клапан, позволяющий воздуху выходить из силовой магистрали.

Клапан сброса вакуума необходим в ситуации, когда в силовой магистрали существует отрицательное давление. На подъемной станции это может произойти, если точка нагнетания ниже отметки всасывания насоса. Каждый раз, когда подъемная станция включается, нагнетает давление в силовой магистрали, а затем выключается, возникает сифон. Любая оставшаяся жидкость в станции будет всасываться насосами на слив.Чтобы предотвратить это, можно установить клапан сброса вакуума сразу после подъемной станции. Этот клапан позволит воздуху попадать в силовую магистраль, чтобы разрушить вакуум.

Можно установить комбинированный клапан воздух / вакуум, чтобы обеспечить обе функции в одном клапане.

Все воздушные клапаны специально разработаны для систем водоснабжения или водоотведения, так что это следует учитывать.

Рекомендуемый производитель

Val-Matic® Valve & Mfg. Corp. - ведущий разработчик, производитель и продавец обратных клапанов, четвертьоборотных запорных клапанов, воздушных клапанов и донных клапанов для водоснабжения / канализации, промышленности и строительства.Типы клапанов включают Tilted Disc®, Dual Disc®, Swing-Flex®, Surgebuster® и Silent Check Valves; Пробковые клапаны, дисковые затворы, девять типов воздушных клапанов, педальные клапаны Sure Seal, семейство продуктов VaultSafe и шаровой клапан с резиновым седлом Ener-G® AWWA

Основы обратных клапанов

Обратные клапаны или односторонние клапаны предназначены для остановки обратного потока и, в конечном итоге, для защиты насосов и компрессоров.Они доступны в нескольких стилях и размерах, от 1/8 дюйма до любого необходимого размера. Обратные клапаны используются во многих отраслях промышленности и в различных сферах применения - от водоснабжения до горнодобывающей промышленности и природного газа. Три наиболее распространенных типа - это поворотные обратные клапаны, двухдверные обратные клапаны и бесшумные подпружиненные обратные клапаны осевого потока.

Рисунок 1. Поворотный обратный клапан ( Изображения любезно предоставлены Triangle Fluid Controls Ltd., )

Поворотный обратный клапан

Это, вероятно, самый распространенный обратный клапан, который используется сегодня, и имеет конструкцию с полным отверстием, что означает, что диск, когда он полностью открыт, находится вне потока потока.Этот тип обратного клапана является хорошим выбором для приложений с высоким процентным содержанием твердых частиц и меньшим числом циклов включения / выключения. Из-за расстояния перемещения диска поворотные обратные клапаны закрываются медленно. Это приводит к тому, что последний толчок обратного потока закрывает диск, что приводит к огромному скачку давления, вызывающему гидравлический удар. Гидравлический удар - это скачок давления, когда движущаяся жидкость вынуждена останавливаться или внезапно менять направление, вызывая волну давления в трубе. Эта волна давления может вызвать серьезные проблемы, от шума и вибрации до обрушения трубы.

Изображение 2. Двухдверный обратный клапан.

Двухдверный обратный клапан

Этот клапан похож на обратный клапан и немного лучше с точки зрения закрывания из-за спиральных пружин, которые помогают двум консольным дверям закрыться быстрее. Было доказано, что это не лучший выбор при столкновении с гидроударом, хотя они будут работать лучше, чем поворотный обратный клапан. Как правило, этот тип клапана считается стандартным товарным клапаном с небольшими возможностями настройки.

Бесшумный пружинный обратный клапан осевого потока

Эти полнопоточные клапаны обычно включают узел шток-диск с центральной направляющей и пружину сжатия. Это означает, что диск остается в потоке. Среда течет вокруг него и не требует ручной или автоматической помощи для работы. Когда насос работает, клапан открыт. Когда насос отключается, клапан слегка закрывается перед изменением направления потока жидкости из-за силы пружины сжатия, действующей на диск, что почти устраняет гидравлический удар.

Рисунок 3. Бесшумный подпружиненный обратный клапан осевого потока.

Большинство запросов на обратные клапаны учитывают только размер линии и класс давления, так как давление и расход среды могут сильно различаться, если конструкция труб превышает размер для будущих проблем или занижена из-за отсутствия или неверной информации. Это не всегда лучший способ решить, какой тип клапана использовать в системе. Также следует учитывать рабочее давление, расход, удельный вес среды и температуру.Настоятельно рекомендуется анализ конструкции системы. Необходимо понимать, почему выходят из строя клапаны и первопричины. Чаще всего выход из строя происходит из-за чрезмерного износа внутренних деталей клапана. Пружины, диски и штоки изнашиваются преждевременно из-за того, что они не удерживаются неподвижно во время работы. Когда диск не стабилен из-за недостаточного потока для удержания его в полностью открытом положении, может возникнуть вибрация.

Что означает определение размера обратного клапана?

Подобрать размер клапана с центральной направляющей несложно.Наряду с размером трубы, классом давления и типом требуемого клапана (фланцевый, межфланцевый и т. Д.) Пользователям необходимо фактическое рабочее давление, скорость потока, тип среды, температура и удельный вес среды. Это может быть так же просто, как построить клапан с более легкой пружиной, чтобы позволить клапану полностью открыться. Чтобы клапан достиг полностью открытого положения, может потребоваться ограничитель подъема, чтобы уменьшить расстояние перемещения диска. Когда клапан открыт на 100 процентов, он будет стабильным в потоке и приведет к снижению преждевременного износа и отказов за счет устранения эффекта вибрации.Очень важно помнить, что эти клапаны рассчитаны на фактические значения расхода, а не на размер линии. Клапан подходящего размера будет находиться либо в полностью открытом, либо в закрытом положении.

Зачем нужен клапан?

Преимущества использования бесшумного обратного клапана правильного размера и расположения:

  1. Он может защитить систему от дорогостоящих сбоев и простоев производственного оборудования.
  2. Срок службы клапана может быть значительно увеличен за счет снижения риска поломки деталей и повреждения оборудования на выходе.
  3. Он защищает расположенные выше насосы, не допуская обратного потока, который может вызвать вращение насоса в обратном направлении и серьезное повреждение.
  4. Это приводит к лучшей защите насоса и компрессора.
  5. Это снижает вибрацию труб.
  6. Уменьшено количество проблем с гидравлическим ударом.
  7. Он будет работать в вертикальном нисходящем направлении.

Рентабельность инвестиций

Первоначальный «удар от наклейки» для клапана такого размера может быть пугающим, поэтому ответьте на несколько вопросов:

  1. Как долго прослужит стандартный клапан?
  2. Сколько стоит его замена?
  3. Сколько доходов теряется при замене?

Замена клапана может быть довольно дорогостоящей из-за потери дохода, заработной платы и стоимости замены клапана.Цена стандартного клапана может быть привлекательной, но какова реальная стоимость владения? Если задвижка такого размера стоит в пять раз больше, но служит в пять раз дольше, подумайте, как это влияет на финансовый баланс с учетом затрат на техническое обслуживание и производственных потерь.

Заключение

Хотя существуют приложения, в которых двустворчатые и поворотные обратные клапаны работают должным образом и требуются, это неправда, что эти и другие стандартные клапаны являются единственным решением.В любом приложении, где используются обратные клапаны, установка специального клапана может повысить производительность и продлить срок службы трубопроводной системы. Это означает большую ценность и общую долгосрочную экономию затрат.

Правильный выбор обратного клапана снизит объем технического обслуживания и количества канатов в насосных системах сточных вод

26.10.2020

Недавнее увеличение количества смываемых неразлагаемых предметов может означать серьезные проблемы, но использование правильных клапанов поможет

Выбор подходящего обратного клапана для систем очистки сточных вод не так прост, как раньше, поскольку количество и тип современного мусора, проходящего через трубопроводы сточных вод, постоянно увеличивается и изменяется.

В связи с тем, что сегодня все более широкое использование чистящих полотенец и салфеток из тканей и пластмассовых смол, операторы очистных сооружений по всему миру испытывают все больше и больше трудностей и проблем с обслуживанием насосов и трубопроводных систем . Эти куски ткани свисают и зацепляются за ограничивающие участки в системе трубопроводов, вызывая закупорку по мере того, как материал накапливается за ними. Это часто называют тросом, и это снижает производительность системы. Время и оборудование, необходимые для удаления крупных засоров, могут быть значительными, что приводит к высоким затратам на ремонт.

Избегать связывания в системе лучше всего, предотвращая попадание в систему таких материалов, как несмываемые салфетки или другие не распадающиеся материалы. Однако контролировать то, что сбрасывает публика, - невыполнимая задача. Что вы можете сделать, так это построить свою систему так, чтобы ограничить потенциальные препятствия, используя компоненты, которые обеспечивают максимальный поток при меньших затратах на обслуживание системы.

Обратные клапаны являются необходимой частью любой насосной системы для предотвращения обратного потока и защиты насоса и системы от разрушительных скачков и гидроудара, но они также могут быть общей точкой обслуживания и ограничения в зависимости от стиля.Поворотные обратные клапаны обычно используются в системах очистки сточных вод и могут создавать точки зацепления из-за их внутренних компонентов, которые имеют шарнирный диск, который откидывается от седла, чтобы позволить потоку в одном направлении, но блокирует обратный поток, поворачиваясь назад на седло клапана, когда поток останавливается. . Когда материалы, которые не разлагаются, попадают во внутренние компоненты, это может не только привести к большим засорам, но и помешать полному закрытию клапана и его правильному функционированию, что приведет к скачкам воды и ударам.

Вместо того, чтобы использовать поворотные обратные клапаны, требующие сложного обслуживания, не допускающие заедания, в системах сточных вод, где ожидается современный мусор, рассмотрите возможность использования шаровых обратных клапанов . Шаровые обратные клапаны, подобные тем, которые были разработаны и произведены Flomatic, представляют собой противозадирные и самоочищающиеся клапаны без острых краев или заеданий, что предотвращает засорение непромываемыми салфетками и другим мусором. Они зарекомендовали себя на станциях подъемников сточных вод в течение десятилетий благодаря простой и надежной конструкции с единственной подвижной частью, являющейся вулканизированным металлическим шаром.

Когда жидкость протекает по трубопроводу, шарик выталкивается из седла и перетекает в отдельную камеру корпуса клапана (рис. 1). Когда поток останавливается или меняет направление, шар под действием силы тяжести откатывается в седло, создавая непроницаемое для жидкости уплотнение (рис. 2). Сам мяч плавучий, что значительно снижает трение и улучшает качество

Простая конструкция шара в седле создает гладкую внутреннюю часть клапана, поэтому частицы и мусор могут проходить через клапан, не застревая.Находясь под потоком, шар постоянно вращается, что также способствует очищению клапана от мусора, позволяя ему работать должным образом и останавливать обратный поток. Шаровой обратный клапан имеет самоочищающееся седло, поскольку вулканизированный металлический шар будет сидеть на новой поверхности каждый раз, когда он работает с эффективностью перекачивания.

Системные инженеры предпочитают конструкции клапанов, предлагаемые Flomatic, которые отличаются уникальным полнопроходным седлом клапана, что позволяет шару плотно сидеть, не заклинивая в седле клапана.Они покрыты эпоксидным покрытием, одобренным NSF, без открытых литых поверхностей, что делает их идеальными для работы в коррозионных средах. Они доступны в диапазоне размеров от 1 до 14 дюймов из высокопрочного чугуна. Доступны модели и из ПВХ и нержавеющей стали 316.

Помимо конструкции, предотвращающей заедание, шаровые обратные клапаны обладают и другими преимуществами, такими как простой ремонт и эффективность потока. Они имеют простую конструкцию и требуют минимального обслуживания. Даже если требуется техническое обслуживание или очистка, они подлежат ремонту на линии с отверстием для очистки, что делает обслуживание очень доступным, и они также используют стандартные размеры фланца AWWA в качестве поворотных обратных клапанов, поэтому их легко заменить.Корпус шарового обратного клапана также оснащен резьбовыми втулками с резьбой NPT для байпасной обвязки или бесконтактными переключателями, чтобы сигнализировать, когда клапаны открыты или закрыты. Благодаря всем этим характеристикам эти клапаны обычно используются в погружных станциях для подъема сточных вод.

Итак, в следующий раз, когда обратный клапан в вашей системе будет нуждаться в замене или вызывает зависание, подумайте о внутренних компонентах этого клапана и выясните, подходит ли шаровой обратный клапан для вашей ситуации. Чрезвычайно важно проанализировать динамику системы, чтобы убедиться, что шаровой обратный клапан подходит для вашего применения, и в случае сомнений обратитесь к специалисту по клапанам, например, Flomatic.

Flomatic Corporation является давним членом WEF, AWWA и SWPA.



Обзор универсальных обратных клапанов для отстойников и сточных вод

ЧТО ТАКОЕ ОБРАТНЫЙ КЛАПАН НАСОСА И КАНАЛИЗАЦИИ?

Обратный клапан для отстойников и сточных вод - это сантехническое изделие, которое специально используется в системах отстойников или канализационных насосов. Эти клапаны помогают убедиться, что откачанная вода не вернется в яму. Если у вас не установлен обратный клапан, ваша система будет работать намного тяжелее и чаще откачивать то же количество.Установка одного из этих клапанов значительно снизит нагрузку на ваш насос и сэкономит энергию, ограничив количество, необходимое насосу для работы.

Обратный клапан для отстойника и сточной воды очень легко установить, и хотя обычно это не код, рекомендуется убедиться, что он включен в вашу систему. В канализационных системах эти клапаны обычно требуются согласно нормам, чтобы предотвратить слив сточных вод обратно в бассейн.

В большинстве случаев в этих продуктах используется так называемый «поворотный клапан» или «откидной клапан» для управления потоком воды.Этот клапан открывается, когда насос проталкивает воду в определенном направлении, а затем закрывается, когда насос останавливается. Это предотвращает возврат воды или сточных вод, находящихся в вертикальной части трубы, вниз. Основное различие между поворотным и откидным клапаном заключается в том, что поворотный клапан обычно представляет собой откидную пластиковую крышку, а заслонка - это просто кусок резины. Оба они поднимаются под действием силы тяжести при включении насоса и закрываются после включения насоса.

Шаровой обратный клапан широко используется в канализационных системах, поскольку он лучше выдерживает суровые условия.В канализационной системе вы обычно имеете дело с твердыми и полутвердыми жидкостями. При использовании поворотного обратного клапана эти твердые частицы могут со временем нарушить работу этой функции. Эти элементы гораздо менее подвержены влиянию этих элементов на шаровой обратный клапан.

В КАКИХ ПРИЛОЖЕНИЯХ ИСПОЛЬЗУЮТСЯ?

Как следует из названия, эти обратные клапаны могут использоваться во всех видах приложений, связанных с отстойниками и сточными водами. Их можно устанавливать в вертикальных или горизонтальных системах, в зависимости от типа жидкости, которую вы удаляете.Если вы откачиваете твердые или полутвердые частицы, обратный клапан необходимо устанавливать горизонтально (под углом до 45 градусов).

Если вы устанавливаете обратный клапан для отстойника, а не для канализационной системы, другие продукты могут применяться больше. См. Различные типы обратных клапанов для отстойников и сточных вод для получения дополнительной информации о том, когда использовать различные продукты.

Во многих случаях в вашей системе может не быть установлен обратный клапан, поскольку во многих местах это не код. Это не означает, что вам не следует устанавливать его.Если у вас есть отстойник или канализационная система, рекомендуется установить обратный клапан. Наличие одного из них дает множество преимуществ, и это довольно простой процесс, который можно сделать самостоятельно или попросить подрядчика прийти и сделать.

РАЗЛИЧНЫЕ ТИПЫ ОБРАТНЫХ КЛАПАНОВ НАСОСА И СЧЕТЧИКА

Хотя все обратные клапаны для отстойников и сточных вод выполняют одни и те же задачи, есть несколько различных типов, которые лучше подходят для разных ситуаций.

Поворотный обратный клапан

Поворотный обратный клапан - самый распространенный клапан, который можно встретить в отстойниках.Сила от насоса толкает клапан в открытие, а затем сила тяжести закроет клапан, когда насос остановится. Существует множество различных типов проверок поворота в зависимости от типа соединения и предпочтения материала. Чаще всего используются АБС и ПВХ. В канализационных системах следует использовать только поворотные обратные клапаны большего размера (2 дюйма). Если вы хотите использовать этот тип клапана в канализационной системе, обязательно изучите, как правильно установить поворотный обратный клапан соответствующего типа.

Пружинный (тихий) обратный клапан

Пружинный или бесшумный обратный клапан работает очень похоже на поворотный чек с одним существенным отличием.Он имеет пружину, встроенную в заслонку, которая заставляет клапан медленно закрываться при выключении насоса. Это устранит громкий "лязг", который часто слышен от обычных обратных клапанов поворота. Это то, что называется "Гидравлический молот". Многие люди предпочитают устанавливать их в своей системе, чтобы избавиться от звука. Гидравлический молот не только раздражает, но и создает ненужную нагрузку на вашу систему.

Комбинированный обратный клапан шаровой / поворотный

Комбинированный обратный клапан шаровой / поворотный объединяет 2 клапана в один и очень полезен для установки в системах, требующих регулярного обслуживания.Этот продукт включает шаровой клапан, так что вы можете полностью перекрыть линию прямо над частью обратного клапана. Благодаря муфтовому соединению вы можете легко обслужить или легко заменить часть обратного клапана. Этот продукт экономит место и время установки за счет объединения этих двух важных клапанов. Существует также версия этого обратного клапана, которая является «тихой», чтобы помочь с шумом гидравлического удара.

шаровой обратный клапан

Шаровой обратный клапан обычно используется в канализационных системах из-за его конструкции.Поскольку при проверке с мячом используется мяч, а не заслонка, мусор не так легко захватывается и запутывается внутри. Это очень полезно, когда вы имеете дело с откачкой твердых или полутвердых веществ. Эти клапаны, как правило, издают более громкий шум гидравлического удара, чем проверка поворота, но в долгосрочной перспективе они будут гораздо лучшим вариантом.

ПРЕИМУЩЕСТВА ОБРАТНОГО КЛАПАНА НАСОСА И СЛИВА

Несмотря на то, что эти продукты обычно не являются кодом, они имеют много преимуществ, которые сделают вашу систему намного лучше в долгосрочной перспективе.Одним из преимуществ для отстойников или канализационных систем является то, что обратный клапан значительно сокращает время работы вашего насоса.

Без обратного клапана вся вода, перекачиваемая вертикально, будет возвращаться в бассейн после выключения насоса. Это означает, что большая часть воды, которую вы только что откачивали, снова оказывается в бассейне. Это будет означать, что помпа должна включаться намного быстрее. Это сократит срок службы насоса, а также снизит потери энергии. Обратный клапан решает эту проблему и позволит вашему насосу работать только тогда, когда это необходимо.

Еще одним преимуществом обратного клапана является то, что он защищает помпу от коротких циклов. Когда помпа включается слишком часто и быстро, двигатель нагревается и со временем может сгореть помпа. Это может быть очень дорогостоящим, особенно если вы используете устройство более высокого качества. Обратный клапан - отличный способ защитить ваши вложения от ненужного ущерба.

Обратные клапаны для отстойников и сточных вод

- довольно простой продукт для установки, если у вас есть некоторый опыт работы с сантехникой. По этой причине их установка не слишком дорогая.

Внимание: Если вам неудобно устанавливать их самостоятельно, убедитесь, что у вас есть сертифицированный сантехник, который сделает это за вас. Если эти продукты установлены неправильно, это может вызвать переполнение и другие проблемы.

Вот несколько советов, которые следует помнить при установке обратного клапана поддона или сточных вод:

  • Установите обратный клапан как можно ближе к полу, чтобы минимизировать количество воды, которая стекает обратно в раковину. Все, что ниже 2 футов над полом, идеально.
  • Убедитесь, что клапан установлен в правильном направлении. Часто на клапане есть указатель поворота. Если он не установлен в правильном направлении, клапан не откроется при включении насоса.
  • Проверьте соединение, чтобы убедиться в отсутствии утечек. Это может показаться очевидным, но какой бы тип соединения у вас ни был, убедитесь, что оно надежно запломбировано.
  • Используйте только гибкие соединения, если у вашей системы напор менее 10 футов. Если в вашей системе это количество, рекомендуется использовать сварку растворителем.
  • Лучше всего устанавливать клапаны в вертикальном положении. Некоторые клапаны можно устанавливать горизонтально, но только в том случае, если в продукте четко указано использование.

* Заявление об ограничении ответственности: Информация на этой странице предназначена для начального образования. Прежде чем выбирать продукт, обязательно ознакомьтесь с техническими данными и данными по установке, относящимися к конкретным деталям, поскольку эта документация будет содержать всю необходимую информацию, относящуюся к этой детали.

Насосные станции | Красный клапан

Насосные станции, наряду с каналами и дамбами, чаще всего используются в качестве средства контроля и предотвращения наводнений. Они также используются для перекачки воды на более высокие высоты для хранения или распределения, называемые подъемными станциями.

Насосные станции используются для борьбы с наводнениями во многих низменных районах, где даже небольшой дополнительный дождь может вызвать нагрузку на естественную дренажную систему и вызвать широкомасштабные наводнения. Большие насосные станции используются для сбора лишней воды и быстрой откачки ее в море, прежде чем она может затопить.Из-за своей близости к воде эти насосные станции также подвержены воздействию приливных вод, которые могут обратным потоком в их водосборные бассейны.

Требуется обратный клапан, который может пропускать большое количество воды при включенных насосах и при этом иметь достаточно низкий напор, чтобы пропускать небольшое количество воды под действием силы тяжести. Ливневая вода также может содержать крупный мусор, который может вывести из строя заслонку.

Для подъемных станций

также требуется надежный обратный клапан для предотвращения обратного потока воды, которая была перекачена на более высокую высоту, в случае остановки или отказа насоса.Поскольку на клапаны возникнет мгновенный статический напор, быстродействующий клапан имеет решающее значение. Однако закрывающийся клапан может сам по себе вызвать другие проблемы. Кроме того, чтобы снизить затраты на перекачку, обратный клапан должен иметь очень низкие характеристики потери напора.

Обратные клапаны Tideflex ® идеально соответствуют этим требованиям благодаря низкому гидравлическому сопротивлению, 100% резиновой конструкции и запатентованной конструкции. Доступные в размерах до 96 дюймов, обратные клапаны Tideflex ® представляют собой лучшую доступную технологию для предотвращения обратного потока на насосных станциях.Обратные клапаны Tideflex ® доступны во многих встроенных конфигурациях для максимальной гибкости конструкции и модернизации.

Конструкции для удержания ливневых вод - системы смешения и очистки

Правила по локализации, испытаниям и очистке ливневых стоков в настоящее время выполняются. Требуется хранение для сбора начального стока и проверки требований к обработке. Эта ливневая вода может содержать накопленные загрязняющие вещества и мусор, что требует наличия смесительных систем в этих резервуарах для хранения, чтобы повторно суспендировать накопленные твердые частицы, а также обеспечить остаточный растворенный кислород, чтобы жидкость не стала анаэробной.

Система крупнопузырькового смешивания Tideflex ® с соплами из EPDM очень долговечна и может полностью подвергаться воздействию погодных условий (конструкции открытой лагуны) или содержаться в подземном хранилище. Форсунки не засоряются, что делает систему необслуживаемой и не требует регулярного обслуживания. Они идеально подходят для таких применений, которые обычно расположены вдали от предприятия первичной очистки сточных вод и его обслуживающего персонала.

Системы Tideflex ® могут работать в режиме ВКЛ / ВЫКЛ для периодического перемешивания, что необходимо для значительного снижения энергопотребления.Диффузоры с обратным клапаном предотвращают попадание отходов и мусора в трубопровод коллектора и обеспечивают систему, не требующую технического обслуживания. Конструктивные модели Tideflex ® обеспечивают наиболее эффективную конфигурацию трубопроводов и диффузоров для оптимизации контролируемого перемешивания контура и движения жидкости. Контролируемое петлевое перемешивание обеспечивает лучшее перемешивание тяжелых твердых частиц по сравнению с конфигурациями с полным покрытием пола.

Ссылки

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
