Содержание

Как снять патрон с шуруповерта макита

Главная » Шуруповерт » Как снять патрон с шуруповерта макита


Как открутить патрон на шуруповёрте

Уже давно не секрет, что откручивать и закручивать шурупы удобнее и быстрее всего именно шуруповертом.

Любой инструмент имеет свойство изнашиваться и выходить из строя. Особенно это касается подвижных и часто употребляемых деталей. В шуруповерте таковым компонентом считается зажимной патрон. Элемент, который полностью вышел из строя, следует заменить. Но для начала надо понять, как снимается патрон. Для этого нужно немного узнать о технических характеристиках устройства. Чтобы провести ремонтные работы понадобится молоток, отвертка, тиски и некоторые ключи.

Способы крепежа патрона

Патроны чаще всего крепятся к валу такими способами:

  1. Посредством конуса Морзе
  2. Резьбовым способом
  3. При помощи фиксирующего винта

Конус Морзе один из самых легких и практичных методов, который начал использоваться с 19 столетия. Плоскость вала обработана в виде конуса с назначенными параметрами. Аналогичный конус находится в середине патрона. При их объединении  происходит оперативное и крепкое соединение составных частей.

Следующий метод оснащен резьбой, которая нарезана на краю рабочего вала электроинструмента.

Фиксирующий винт применяется для дополнительного соединения закручивающегося патрона на валу. Как правило, винт обладает головкой для крестообразной отвертки, а также левой резьбы. Необходимо по максимуму открутить кулачки у патрона, чтобы его увидеть.

Как определить метод крепления на шуруповёрте

Способ крепежа легко узнать, если внимательно осмотреть детали. Патрон разновидности конус Морзе будет иметь следующую надпись: 1-6 В10. Это значит, что в патроне допустимо закрепление насадок с диаметром хвостовика равного 1-6 мм, а В10 – это указатель величины конуса Морзе.

Патрон, зафиксированный при помощи резьбового крепления, имеет маркировки:

  1. Метрическая резьба (отечественная продукция) – 1,0-11 М12х1,25
  2. Дюймовая резьба (иностранное производство)– 2-13 мм ½-20 UNF

Как снять и поменять патрон + (Видео)

Если вы столкнулись с заменой патрона, первоначально, следует разобраться со способом его крепления. Для проведения процедуры с минимум усилий, специалисты не рекомендуют перегружать шуруповерт в каждодневном применении. Если вы без перерыва работаете инструментом в течение пятнадцати минут, вращающиеся части могут перегреться и крепко зафиксироваться в гнезде. Тогда будет сложнее провести замену.  Эксперты рекомендуют проверенные способы  снятия патрона, описанные ниже:

  1. Открутить резьбовое крепление посредством шестигранника Г-образной формы, который наверняка найдется у каждого хозяина. Далее следует вставить шестигранник (размер — 10 мм) поместить коротким краем в патрон и плотно сдавить в кулачках. После этого запустить и моментально выключить устройство на малых оборотах, чтобы свободный край слегка ударился об стол, таким образом, резьба ослабнет и можно выкрутить патрон.
  2. Если патрон держится на резьбе с фиксирующим винтом, тогда:
    • Открутить винт с левой резьбой по направленности часовой стрелки.
    • Затем вставить шестигранник в кулачки, и быстрым движением руки либо молотка провернуть свободный край против часового хода. Теперь можно откручивать патрон.
  3. Если оба метода не сработали:
    • Достаем из открытого корпуса вал, на котором расположен редуктор и патрон. Для изъятия патрона нужно воспользоваться трубным ключом.
  4. Чтобы  снять и поменять патрон с конусом Морзе нужно иметь при себе молоток, которым хвостовик будет освобождаться из гнезда корпуса.

Снятие патрона: Шуруповерт Макита + (Видео)

Обычно электроинструменты бренда Макита оснащены резьбовым креплением со вспомогательной фиксацией посредством винта с левой резьбой.

Следует придерживаться ряда действий:

  • Открутить фиксирующий винт (по часовому направлению).
  • Активизировать кнопку стопора шпинделя.
  • Обвернуть плотной тканью корпус и сдавить в тисках.
  • В кулачках стиснуть шестигранник.
  • Ударяя молотком по свободной плоскости ключа, патрон прокручивается, а затем убирается с вала.

Снятие патрона: Шуруповерт Бош

Шуруповерты марки bosch, как правило, оборудованы фиксирующим винтом.

  • Ключ ставим в кулачки и затягиваем на пару щелчков.
  • Инструмент кладется на край стола.
  • Надавливая на кнопку стопора, снимаем фиксатор патрона на валу.
  • Патрон снимается против часового хода.

Все действия требуют особого внимания и последовательности при разборке/сборке.

Получив теоретические знания о видах патронов, вам будет проще самостоятельно произвести ремонт шуруповерта Интерскол, Хитачи, а также других производителей.

instrument-blog.ru

Как снять патрон на makita

На сегодняшний день японская компания Makita является одним из наиболее популярных поставщиков инструмента на российском строительном рынке. Разнообразные модели электрических дрелей Makita пользуются заслуженной любовью потребителей. Несмотря на надежность этих инструментов, со временем их детали изнашиваются.

Износ кулачков патрона дрели приводит к тому, что зафиксировать в нем сверло или бит становится невозможным. В этом случае возникает необходимость в замене патрона.

  • – отвертка;
  • – молоток;
  • – патронный ключ;
  • – пробойник

Определите тип патрона вашей дрели MakitaВсе дрели Makita можно условно разделить на два вида – модели с быстрозажимным и ключевым патроном. Оба типа патронов относятся к кулачковому виду. Патрон представляет собой полый цилиндр, с металлическими кулачками и регулировочным кольцом. Кулачки патрона приближаются или удаляются, в зависимости от направления вращения инструмента. Одно основание цилиндра служит для закрепления сверл и бит. Другое – снабжено отверстием с резьбой или представляет собой конусную поверхность. И резьба, и конус служат для крепления патрона на шпиндель дрели. Биты и сверла могут фиксироваться в патроне как при помощи ключа, так и без него. Ключевой патрон изготавливается из металла и считается более надежным, классическим вариантом крепления.

Однако замена сверла такого патрона отнимает достаточно много времени и требует наличия специального ключа. Быстрозажимные патроны изготавливаются как из металла, так и из пластика. Поскольку пластик является более хрупким материалом, пластмассовые патроны устанавливаются, как правило, на моделях, обладающих небольшой мощностью. Ударные или мощные двухскоростные дрели оснащаются, обычно, металлическими патронами. Быстрозажимные патроны бывают двухмуфтовые и одномуфтовые. Модели Makita с автоматической блокировкой вала оснащены одномуфтовыми патронами, которые предоставляют возможность менять насадки одной рукой. При смене насадок в двухмуфтовом патроне необходимо использовать обе руки – одной рукой зажимается первая муфта, другой – откручивается вторая. Для снятия патрона на Makita необходимо разжать его кулачки и посмотреть имеется ли там стержень. При наличии стержня необходимо учитывать, что он имеет левую резьбу и, как следствие, отворачивать его следует по часовой стрелке. Открутите винт при помощи отвертки.
Если болт расположен слишком глубоко, рекомендуется слегка постучать по его головке молотком, используя пробойник. Для предотвращения вращения патрона следует использовать специальный патронный ключ или зажать его в тиски. Вывернув винт, открутите старый патрон. При наличии срезов под гаечный ключ на шпинделе, зафиксируйте его. При отсутствии срезов рекомендуется снять крышку корпуса дрели. Зафиксируйте шпиндель изнутри. Алгоритм действий по снятию патрона на дрелях Makita может отличаться в зависимости от модели дрели и вида патрона.

  • Как снять патрон с дрели
  • как поменять патрон дрели

Электродрель – незаменимый помощник в домашнем хозяйстве. Но даже при бережном обращении дрель от частого использования может иногда подвести. Как только вы заметили, что сверло в патроне проворачивается, зубчатый обод начинает двигаться с трудом, а кулачки зажимного патрона плохо центрируются, значит, пришло время менять патрон.

  • Отвертка, ключ для патрона, тиски, гаечный ключ, молоток, пробойник

Замена зажимного патрона – операция незамысловатая, но чревата одной сложностью: иногда бывает затруднительно отсоединить старый патрон. Чаще всего патрон закреплен винтовым стержнем, реже – шпинделем. Широко откройте зажимной патрон, а потом открутите винт отверткой в правом направлении (там левая резьба). Если с первого раза не получается отсоединить винт, осторожно обстучите головку винта молотком и попробуйте открутить теперь. Чтобы при вращении шпинделя патрон не проворачивался, придержите его ключом для патрона или зажмите в слесарные тиски с пластиковыми или медными «губками». После отворачивания винта можно отвинтить старый зажимной патрон и заменить его новым. Новый патрон наденьте на шпиндель и крепко затяните патронным ключом. Поставьте удерживающий винт, вращая его влево. Дрель снова готова к работе по воплощению в жизнь ваших самых смелых ремонтных фантазий.

Стандартный набор инструментов, имеющихся практически в каждом доме, включает в себя молоток, отвертку, плоскогубцы и электродрель. Электродрели очень надежны и крайне редко ломаются. Но от частого использования, некоторые детали дрели изнашиваются. Одной из таких деталей является патрон. При износе кулачков патрона зафиксировать в нем насадку или сверло становится невозможно. А значит, возникает необходимость в его замене.

  • тиски, молоток, пробойник, ключ для патрона, гаечный ключ

Выберите патронПатроны дрели можно условно разделить на ключевые и быстрозажимные. В ключевом патроне сверло зажимается с помощью ключа. Такая форма крепления сверла обеспечивает большее усилие затяжки. Если вы часто пользуетесь сверлами большого диаметра, имеет смысл остановить свой выбор именно на этом виде патрона. Быстрозажимной патрон не требует специального ключа для установки и фиксации сверла.

К его очевидным достоинствам относятся простота замены сверла и большая безопасность. Если у вас возникает необходимость в частой замене сверла или других насадок, быстрозажимной патрон подойдет вам больше.Следует помнить, что патроны дрели могут иметь разную резьбу. Поэтому, чтобы не ошибиться при покупке, необходимо запомнить информацию о резьбе, выбитую на старом патроне. Демонтируйте старый патронИменно на этом этапе, обычно возникают самые большие проблемы. Кроме того что патрон крепится на резьбе шпинделем, он еще крепится винтовым стержнем. Разожмите кулачки патрона и посмотрите есть ли там стержень. Следует учесть, что это стержень имеет левую резьбу. Следовательно, отворачивать его надо по часовой стрелке. Если болт сидит слишком глубоко, постучите молотком по его головке, используя пробойник. Придерживайте патрон специальным ключом, чтобы предотвратить его вращение при вращении шпинделя. Также, для этих же целей, можно зажать патрон в тиски с медными или пластиковыми «губками».
После того как вы вывернули болт, необходимо отвинтить старый патрон. Если на шпинделе имеются срезы под гаечный ключ, зафиксируйте его и снимите патрон. Если сделать это никак не удается, можно снять крышку корпуса дрели и зафиксировать шпиндель внутри дрели. Возьмите новый патрон. Наденьте его на шпиндель и затяните ключом для патрона. Заверните винтовой стержень с левосторонней резьбой.Ваша дрель готова к работе!

При неумелой замене патрона можно легко повредить дрель. Если вы не уверены в своих силах – лучше обратиться в сервисную мастерскую. Перед началом работ не забудьте отключить дрель от сети.

  • как снять патрон с дрели в 2018

Иногда нет света не потому, что лампочка перегорела, а по более серьезным причинам, например, вышел из строя патрон в который ввинчивается лампочка. В таком случае требуется его замена, что сделать совсем не сложно, как может показаться на первый взгляд. Выключите электроснабжение в том помещении, где вы собираетесь поменять патрон в люстре. Если сказать другими словами, то вам просто необходимо выключить в этой комнате свет. Включить же его можно будет только тогда, когда вы все закончите. Сделать это нужно обязательно, так как в противном случае вас может ударить током при работе. Снимите люстру с потолка. Для того чтобы это сделать, сначала вам необходимо опустить вниз защитный колпак, а затем осторожно отсоединить провода. После этого вы можете уже непосредственно снять люстру. В некоторых случаях на первый взгляд может показаться, что патроны расположены в люстре таким образом, что можно ее и не снимать. Но все–таки, если вы снимете люстру с потолка, заменить патрон вам будет гораздо удобнее. Выкрутите верхнюю часть патрона из люстры. Обычно ее невозможно не заметить, так как это – хорошо видимая внешняя часть патрона. Дальше вы должны увидеть керамическую основу патрона, к которой непосредственно прикреплены контакты. Достаньте из корпуса люстры керамическую основу патрона.

Обычно сделать это довольно легко, и никаких трудностей не возникает. Но будьте осторожными и аккуратными, не тяните основу очень резко или с большой силой, так как в противном случае вы можете случайно оборвать провода, которые к ней прикреплены. Отсоедините провода, которые находятся с внутренней стороны основы, от контактов, которые размещены на внешней стороне. Для этого вам понадобиться воспользоваться отверткой. С ее помощью вам необходимо выкрутить те болты, которыми провода прикреплены к контактам. Замените старую керамическую основу новой и выполните все действия в обратном порядке. Для того чтобы вы смогли проверить правильность расположения контактов патрона, необходимо приложить к нему цоколь лампочки. Если последний сразу же плотно прилегает к патрону, тогда все в порядке. Как самому сделать патрон для лампочки

  • как поменять патрон на дрели

Если со временем вы стали обращать внимание на то, что сверло перфоратора начало проворачиваться, а зубчатый обод двигается с большим трудом, необходимо провести замену патрона перфоратора. А как это сделать? Попробуем разобраться. Для начала поговорим немного о самих патронах. Их существует 3 вида: кулачковый, цанговый SDS и быстрозажимной. Традиционно для перфораторов используют кулачковые патроны – в ним сверло закрепляется при помощи ключа. Быстрозажимной патрон не предусматривает наличия ключа. Быстрозажимные патроны могут быть двух видов: одногильзовые и двугильзовые. Первые более просты в обращении, так как менять сверло будет очень просто. Цанговый SDS-патрон также достаточно удобен в плане смены сверла – для этого нужно лишь повернуть патрон. Теперь непосредственно о том, как снять патрон с перфоратора. Обычно патрон закрепляется при помощи шпинделя, хотя встречаются случаи, когда он закреплен винтовым стержнем. Для того чтобы открутить винт, откройте зажимной патрон и воспользуйтесь отверткой. Если патрон сидит очень крепко и никак не поддается, возьмите молоток и постучите им по головке винта, а потом опять попробуйте отвинтить его отверткой (обычно это помогает). Когда вы начнете вращать шпиндель, с ним вместе будет вращаться и патрон, поэтому просто придерживайте патрон при помощи ключа или же зажмите его в тиски, оснащенные пластиковыми губками. Конечно, может получиться так, что у вас при себе не будет срезов под ключ для того, чтобы снять патрон. Тогда попробуйте снять крышку перфоратора и постарайтесь зафиксировать шпиндель внутри дрели. Данный метод гораздо сложнее, но им также можно воспользоваться в домашних условиях. Замена патрона перфоратораОпределитесь, какой именно патрон вам необходим; например, если вы довольно часто меняете сверло или прочие насадки, купите быстрозажимной патрон; если вы используете большие сверла, есть смысл купить ключевой патрон. Во время операции по замене снимите старый патрон, предварительно открутив винт, и вставьте на его место новый.

  • как поменять патрон на перфораторе

При длительном использовании электрической дрели иногда возникает необходимость замены ее зажимного патрона. Признаками, указывающими на то, что этот узел пора менять, является проворачивание сверла, затрудненное движение зубчатого обода и плохая центровка кулачков устройства. Чтобы установить новый зажимной механизм, вначале необходимо открутить старый, что не всегда удается сделать без соответствующей сноровки и дополнительных приспособлений.

  • – тиски;
  • – мягкие вкладыши для тисков;
  • – ключ для патрона;
  • – гаечный ключ;
  • – пробойник;
  • – молоток.

Возьмите дрель в левую руку, а правой рукой откройте зажимное устройство как можно шире. Иногда оно закреплено специальным шпинделем, но гораздо чаще патрон крепится стержнем, снабженным левой резьбой. Отверните винтовой стержень при помощи отвертки, вращая ее по часовой стрелке. Если стержень сразу не поддается, слегка обстучите головную часть винта молотком и приложите усилие вначале в противоположном направлении (против часовой стрелки), а затем в прежнем направлении, обеспечивающем отворачивание стержня. Обычно такой прием помогает сдвинуть крепеж с места. При использовании молотка не стремитесь прилагать значительные усилия, чтобы не деформировать дрель. Чтобы предотвратить вращение патрона при снятии шпинделя, придержите его специальным ключом, используемым для зажима сверла. Положите дрель на стол или другую ровную поверхность, вставьте в соответствующее отверстие зажимного узла ключ и застопорите его рукой, чтобы предотвратить проворачивание. Отсоедините шпиндель. В сложных случаях зажмите патрон в слесарных тисках, предварительно вставив в них вкладыши из пластмассы или мягкого металла, например, из меди. Это позволит предохранить изделие от повреждений. Зажав головную часть дрели, свободной рукой обязательно придерживайте инструмент за рабочую рукоятку. Открутив винтовой стержень, выньте его из патрона. Теперь снова зажмите дрель в тисках, а затем, используя специальный ключ, снимите зажимной блок со своего места. Разборка на этом завершена. После проведения профилактического обслуживания (чистки и смазки) произведите сборку патрона в обратной последовательности. Наденьте зажимной механизм на шпиндель и накрепко затяните его ключом. В заключение вставьте на свое место удерживающий винт и закрутите его, вращая против часовой стрелки. Патрон Флобера представляет собой подвид патронов с кольцевым воспламенением и отсутствующим пороховым зарядом, а метательным веществом в нем является капсульный состав. Что же еще известно о данной разновидности патронов и где их применяют на сегодняшний день?

Патроны кольцевого воспламенения с капсюльным составом и без пороха были изобретены в 1845 году. Первую круглую пулю, помещенную в капсюль-воспламенитель, создал французский оружейник Луи Флобер, запатентовавший свое изобретение в 1849 году. Изначально патрон Флобера выпускался только в 9-миллиметровом калибре, однако со временем его калибр расширился до 4 и 6 миллиметров. Из-за своей сравнительной дешевизны, тихому звуку выстрела и надежности, патроны и оружие Флобера быстро обрели популярность в мире.

Данный вид патронов принадлежит к крайне маломощным боеприпасам, начальная скорость которых почти не превышает 210 метров в секунду. Наиболее распространенный сегодня патрон Флобера получил свой современный вид благодаря американским оружейникам в 1888 году. Классические патроны Флобера в настоящее время изготавливаются в комплекте с конической безоболочной пулей из свинца, однако также выпускаются пули сферической формы. Чаще всего патроны Флобера имеют калибр 5,6 мм, но калибр 4,2 и 4,5 мм не менее распространен. В некоторых случаях к ним добавляют немного пороха – например, в патроны чешского производства.

Применение патрона Флобера

На сегодняшний день сфера применения патронов Флобера является довольно узкой, так как их функциональность по большей части отлично заменяется пневматическим оружием. Однако их все же используют – как при целевой стрельбе на малые расстояния, так и при самозащите с помощью специальных револьверов, сделанных под данный вид патронов. Тихий звук выстрела патронами Флобера позволяет применять их в оружии, ствол которого обладает достаточной длиной. Отсутствие пороха в патронах не дает дульного пламени, которое является источником громкого выстрела в стандартном огнестреле.

Часто патроны Флобера со сферическими пулями используют для отстрела мелких грызунов из гладкоствольного оружия. Сегодня их выпускают все реже – американцы сняли эти патроны с производства еще в 1940 году, однако в Европе их еще продолжают изготавливать. На территории России патроны Флобера и оружие для них достать очень сложно. Мелкокалиберные пули данных патронов не могут смертельно травмировать человека, поэтому револьверы, предназначенные под них, не считаются огнестрельным оружием. Впрочем, российское законодательство запрещает их реализацию, поскольку они не имеют необходимой законной сертификации.

Как снять патрон на makita

www.kakprosto.ru

Как снять патрон с шуруповерта?

Порой может потребоваться замена патрона на шуруповёрте. Нужно отметить, что процедура замены выглядит практически одинаково вне зависимости от производителя, а также от модели устройства.

На сайте https://proton.tools/elektroinstrument/setevye-shurupoverty/ присутствует большое количество шуруповёртов, которые отличаются не только по способу питания (сетевые, аккумуляторные), но и по мощности.

Необходимое оборудование, которое потребуется для демонтажа патрона

Суть заключается в следующем. Существуют долгий и быстрый способ демонтажа патрона. Ниже будет описываться только быстрый, как наиболее часто используемый.

Потребуется следующее оборудование:

  • отвёртка;
  • шестигранник, который подходит для патрона;
  • предмет большой массы (камень, гиря и т.д.).

Стоит отметить, что неаккуратные действия могут повредить устройство. В случае, если демонтаж патрона осуществляется с аккумуляторного шуруповёрта, необходимо зарядить его до максимального уровня.

Сам мастер, который осуществляет замену патрона должен обладать индивидуальными средствами защиты (защитные очки необходимы обязательно).

Описание принципа демонтажа

В самом начале необходимо расширить патрон, чтобы внутрь него смогла без проблем заходить отвёртка. В торце находится стопорный винт. Он имеется практически у каждого шуруповёрта.

Естественно, резьба на нём обратная. То есть, чтобы выкрутить винт потребуется вращать его головку по часовой стрелке. Лишь после того, как стопорный винт был удалён, можно переходить к основной части процедуры демонтажа.

Шестигранный ключ вставляется внутрь патрона и надёжно фиксируется (зажимается). Далее обязательно следует выставить усилие на сверление. Теперь включается реверс обязательно!

На самом деле, по шестиграннику можно ударить и молотком. Но при этом можно повредить устройство. Следовательно, лучше сделать так, чтобы шестигранник сам ударил по чему-то тяжёлому.

Использовать можно всё, что угодно (всё, что обладает достаточным весом). Достаточно одного удара и патрон самостоятельно откручивается с шуруповёрта.

Смотрите также:

  • Знаете ли Вы, как самостоятельно осуществить зарядку шуруповёрта.

Ниже приводится подробная видеоинструкция по демонтажу патрона с любого шуруповёрта:

stroybud.com

Как снять патрон шуруповерта быстро и без усилий с помощью и без помощи дополнительного инструмента.

В нашей стране шуроповерты, как бытовой и производственный инструмент появились не так давно. Впервые их стали использовать в космической промышленности, а затем шуроповертам нашли применение и в обычной человеческой жизни.

Среди основных деталей этого оборудования можно выделить механизм, состоящий из цилиндра полой формы, регулировочной гильзы и прижимных кулачков. Этот механизм получил название — патрон.

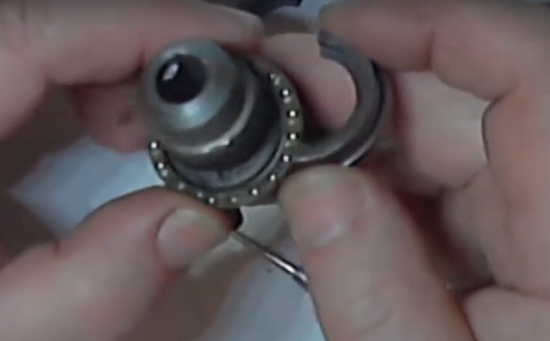

патрон в разобранном виде

Это важно! Присоединение патрона осуществляется с помощью резьбы на валу инструмента, и ответной резьбы в патроне или конуса на тех же частях.

Виды патронов

Сегодня в продажу поставляются два основных вида патронов:

Быстрозажимные патроны имеют еще одну классификацию:

  1. Двухмуфтовые;
  2. Этот вид детали можно затянуть или открутить двумя руками, потому что одна муфта придерживается, а другая проворачивается при снятии оснастки.

  3. Одномуфтовые;
  4. Работа с этим изделием предусматривает те же действия, только выполняются они одной рукой. Это возможно благодаря тому, что в конструкции таких изделий предусмотрена автоматическая блокировка вала при снятии оснастки.

Это важно! Быстрозажимные патроны характеризуются тем, что с их помощью можно вставлять любые приспособления для работы с инструментом и при этом нет необходимости использовать дополнительный инструмент, например, ключ.

Изготавливаются такие патроны из двух видов материала:

Использование пластмассового изделия – хорошая возможность уменьшить вес используемого оборудования, но этот материал не является достаточно надежным и не обладает устойчивостью к ударным нагрузкам. Быстрозажимные патроны могут использоваться как для выполнения бытовых, так и профессиональных задач.

Кулачковые патроны обладают большей надежностью, прочностью и способны выдержать большую ударную нагрузку , не маловажно для шуруповертов с наличием функции удара.

Как можно закрепить патрон

Есть несколько способов, крепления патрона. Среди них выделяются:

  • Резьба;
  • Конус Морзе;
  • Фиксирующий винт как дополнение к выше сказанному;

Одним из самых простых и надежных методов является конус, который стали использовать в 19 веке. Вал специально заточен под параметры конуса, который имеется в патроне. Когда два элемента соединяются, получается прочное соединение.

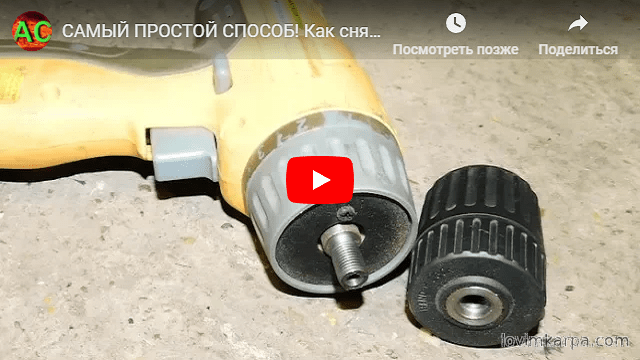

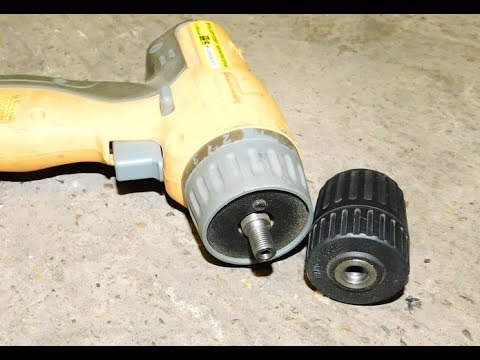

Видно резьбу на основном валу шуруповерта, на которой крепится патрон

Если рассматривать резьбовое соединение, то весь его смысл состоит в нанесении резьбы на патрон и вал. По технологии, что бы соединить детали достаточно просто накрутить изделие.

Не редко стали использовать и фиксирующий винт, который выступает в качестве дополнительного крепления. Как правило, головка у него выполнена в виде крестовой отвертки, а резьба нарезана влево. Увидеть винт можно, только если раскрутить максимально кулачки патрона.

Достаточно легко определить, какой способ крепления используется на шуруповерте, для этого необходимо просто его осмотреть. Если это конус Морзе, тогда на патроне будет написано примерно так 1-6 В10.

Такая надпись расшифровывается как диаметр хвостовика от 1 до 6 миллиметров, а В10 – размерность конуса, которую можно найти в любом справочнике машиностроителя.

На резьбовом соединении так же ставится маркировка, к примеру, 1,0-11 М12х1,25. М12х1,25 означает метрическую резьбу, а значения 1,0-11 говорят нам о размерности хвостовой части насадок. Если это инструмент зарубежного производителя, надпись будет указана в дюймах.

Как снять патрон

Нет ничего сложного в том, чтобы открутить патрон шуруповерта, для этого понадобится шестигранный ключ на 10

  • Ключ зажимается в патроне коротким концом
  • Включается шуруповерт на время достаточное чтобы, проворачиваясь, ключ ударил о стол
  • В результате этого удара патрон должен провернуться по левой резьбе, при помощи которой он крепится к валу.

Это один из способов, но он не единственный.

  1. Кулачки патрона необходимо полностью разжать, если на дне патрона будет винт, то это и есть дополнительное крепления к ведущему валу
  2. Выворачиваем винт по часовой стрелке
  3. Зажимаем шестигранник и пробуем резко провернуть его против часовой стрелки
  4. Патрон должен сдвинуться, но если этого не произошло, нужно по концу ключа нанести не сильный удар молотком

Бывает так, что ни один из этих методов, не помогает, тогда единственным выходом остается полностью разобрать инструмент и вытащить из его конструкции шпиндель с патроном и редуктором. Эта конструкция устанавливается в тиски и только после этого патрон снимается, используя ключ.

На некоторых моделях шуруповертов имеются специальные проточки, которые помогают упростить поставленную задачу. К сожалению, для современного инструмента это большая редкость. Проблема с патроном может возникнуть, если сильно перегреть инструмент, поэтому нужно давать отдыхать время от времени шуруповерту.

Принципы выбора нового изделия

Если старый патрон требует замены, приходит время выбрать новый. Стоит помнить, что в конструкции могут применяться различные виды патронов ключевые, инструмент в которых зажимается с помощью ключа, и бесключевые или быстрозажимные.

Преимущество ключевого изделия является то, что зажим на нем выполняется более качественно, впрочем, быстрозажимные тоже не уступают в этом параметре, но менять их приходится чаще по причине износа механизма зажима.

Если во время выполнения поставленной задачи приходится часто менять оснастку, то лучше выбрать быстрозажимной вариант, что позволит значительно сэкономить время. А вот при использовании оснастки большого диаметра предпочтение нужно отдавать ключевым патронам.

Патроны, которые крепятся в шуруповерте при помощи конуса, могут изготавливаться быстрозажимными и ключевыми, выбор всегда стоит за потребителем.

Если после всего выше сказанного остались вопросы, то советуем посмотреть видео, там все то же самое, только чуть более наглядно.

obinstrumente.ru


Смотрите также

  • Как выбрать хороший шуруповерт
  • Самый лучший шуруповерт макита
  • Дрель шуруповерт со сменным патроном
  • Переделка шуруповерта с аккумуляторного на сетевое питание
  • Дрель шуруповерт электрическая
  • Как переделать зарядное устройство шуруповерта в блок питания
  • Ремонт аккумуляторов для шуруповерта своими руками
  • Виды бит для шуруповерта
  • Какой лучше шуруповерт для дома
  • Регулятор оборотов шуруповерта схема
  • Шуруповерт метабо в леруа мерлен

Замена патрона на дрели макита

Содержание

  • 1 Виды патронов на дрелях Makita
  • 2 Замена патрона на новый
  • 3 Виды патронов на дрелях Makita
  • 4 Замена патрона на новый
  • 5 Как снять и разобрать патрон шуруповерта
  • 6 Как устроен патрон
    • 6. 1 Аккумуляторная дрель-шуруповерт BOSCH
    • 6.2 Виды быстрозажимных конструкций
  • 7 Способы крепления патрона к валу
  • 8 Типоразмеры и как их расшифровать
    • 8.1 Аккумуляторная дрель-шуруповерт Bort
  • 9 Как открутить патрон на шуруповерте
    • 9.1 Аккумуляторная дрель-шуруповерт Metabo PowerMaxx
    • 9.2 Гильза с фиксирующим винтом
    • 9.3 Аккумуляторная дрель-шуруповерт Makita
    • 9.4 Конус «Морзе»
    • 9.5 Аккумуляторная дрель-шуруповерт Hyundai
    • 9.6 Резьбовое соединение
  • 10 Как разобрать патрон шуруповерта
    • 10.1 Сетевая дрель-шуруповерт Интерскол
    • 10.2 Детали конструкции
    • 10.3 Что делать, если патрон не разбирается
    • 10.4 Аккумуляторная дрель-шуруповерт СПЕЦ
  • 11 Как правильно подобрать новый патрон
      • 11.0.1 Пока комментариев нет. Начните обсуждение!

Необходимость навесить полку или повесить картину вынуждает домашнего мастера приобрести соответствующий инструмент. Речь идёт о дрели. Безусловно, без неё сегодня не обходится ни одна квартира (в особенности, если речь идёт о железобетонном доме). Пытаться забить дюбель в бетон при помощи одного лишь молотка – идиотизм. Однако, обыватель даже не подозревает о том, какие технические аспекты необходимо учитывать при выборе дрели. В последующем, это незнание может вылиться в определённые трудности с восстановлением работоспособности в случае выхода инструмента из строя.

Дрели-шуруповёрты Makita успели зарекомендовать себя на российском рынке исключительно с положительной стороны. Во-первых, они обладают доступной стоимостью. Во-вторых, в любом крупном городе всегда можно найти сервис, который поможет в качественном и быстром ремонте. Отметим, что выход из строя означенного оборудования в подавляющем большинстве случаев происходит из-за некорректной эксплуатации.

Виды патронов на дрелях Makita

Глобально патроны можно разделить на два класса:

Если говорить именно об универсальных, утилитарных моделях дрелей, то в подавляющем большинстве случаев применяется быстрозажимной патрон. Он имеет ряд преимуществ.

К примеру, для смены биты не потребуется применение специального ключа. Всё происходит в полуавтоматическом режиме. Безусловно, когда насадки (биты на дрель) приходится менять часто (во время ремонтных работ дома, к примеру), рекомендуется использовать именно такой патрон.

Кулачковый патрон для дрели подразумевает более плотную фиксацию биты. Зажимается она при помощи специального ключа. Он всегда идёт в комплекте к дрели. На смену биты приходится тратить больше времени (ослабить патрон, поменять биту, затянуть патрон).

Замена патрона на новый

Вне зависимости от типа патрона со временем он приходит в негодность. Чаще всего приходится говорить о поломке фиксирующих кулачков. В особенности часто это происходит на дрелях, которые имеют ударную функцию (а-ля перфоратор).

Ничего не подозревающие пользователи меняют кулачковый (стоковый) на быстрозажимной патрон. Естественно, последний не может удерживать биту при мощных ударах эффективно. В результате удерживающие кулачки начинают разбиваться.

Для замены патрона на новый необходимо произвести следующие действия: ослабить патрон, в центр патрона упереть отвёртку, зафиксировать вал (на котором и закреплён патрон) при помощи обыкновенного рожкового ключа.

Приложив необходимое усилие, патрон демонтируется.

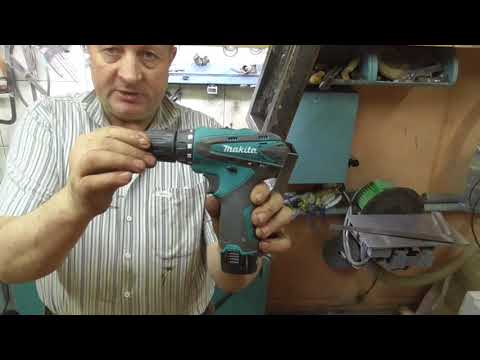

В видео наглядно демонстрируется замена патрона на дрели Makita (принцип для всех моделей одинаков):

Необходимость навесить полку или повесить картину вынуждает домашнего мастера приобрести соответствующий инструмент. Речь идёт о дрели. Безусловно, без неё сегодня не обходится ни одна квартира (в особенности, если речь идёт о железобетонном доме). Пытаться забить дюбель в бетон при помощи одного лишь молотка – идиотизм. Однако, обыватель даже не подозревает о том, какие технические аспекты необходимо учитывать при выборе дрели. В последующем, это незнание может вылиться в определённые трудности с восстановлением работоспособности в случае выхода инструмента из строя.

Дрели-шуруповёрты Makita успели зарекомендовать себя на российском рынке исключительно с положительной стороны. Во-первых, они обладают доступной стоимостью. Во-вторых, в любом крупном городе всегда можно найти сервис, который поможет в качественном и быстром ремонте. Отметим, что выход из строя означенного оборудования в подавляющем большинстве случаев происходит из-за некорректной эксплуатации.

Виды патронов на дрелях Makita

Глобально патроны можно разделить на два класса:

Если говорить именно об универсальных, утилитарных моделях дрелей, то в подавляющем большинстве случаев применяется быстрозажимной патрон. Он имеет ряд преимуществ.

К примеру, для смены биты не потребуется применение специального ключа. Всё происходит в полуавтоматическом режиме. Безусловно, когда насадки (биты на дрель) приходится менять часто (во время ремонтных работ дома, к примеру), рекомендуется использовать именно такой патрон.

Кулачковый патрон для дрели подразумевает более плотную фиксацию биты. Зажимается она при помощи специального ключа. Он всегда идёт в комплекте к дрели. На смену биты приходится тратить больше времени (ослабить патрон, поменять биту, затянуть патрон).

Замена патрона на новый

Вне зависимости от типа патрона со временем он приходит в негодность. Чаще всего приходится говорить о поломке фиксирующих кулачков. В особенности часто это происходит на дрелях, которые имеют ударную функцию (а-ля перфоратор).

Ничего не подозревающие пользователи меняют кулачковый (стоковый) на быстрозажимной патрон. Естественно, последний не может удерживать биту при мощных ударах эффективно. В результате удерживающие кулачки начинают разбиваться.

Для замены патрона на новый необходимо произвести следующие действия: ослабить патрон, в центр патрона упереть отвёртку, зафиксировать вал (на котором и закреплён патрон) при помощи обыкновенного рожкового ключа.

Приложив необходимое усилие, патрон демонтируется.

В видео наглядно демонстрируется замена патрона на дрели Makita (принцип для всех моделей одинаков):

Чтобы понять, как снять патрон с шуруповерта, нужно хорошо представлять, как устроен инструмент. Эта деталь крепится на вал, приводящий ее в движение, и служит для фиксации рабочего органа. Как правило, ее оболочка имеет цилиндрическую форму. Под ней находятся прижимные кулачки и регулировочные гильзы. Когда их заклинивает, достать рабочую деталь становится сложно или невозможно. Тогда возникает необходимость снять зажим, чтобы в дальнейшем облегчить себе работу по ремонту. Делать это нужно для смазки, чистки и профилактического осмотра. Существует несколько способов крепления. У каждого из них есть свои преимущества и недостатки. В каждом отдельном случае проблема решается по-разному.

Как снять и разобрать патрон шуруповерта

Как устроен патрон

Используются две основные конструкции.

  • Кулачковые — фиксация происходит при помощи Г-образного ключа, вставляющегося перпендикулярно.
  • Быстрозажимные — для фиксации необходимо зажать один цилиндр корпуса рукой, вращая другой цилиндр вокруг собственной оси.

Кулачковые менее удобны, но обеспечивают более надежное соединение. При вращении ключа регулировочная гильза сжимает стальные кулачки, пока они не сомкнутся.

Быстрозажимные затягиваются быстрее. Для них не требуется ключ.

Аккумуляторная дрель-шуруповерт BOSCH

Виды быстрозажимных конструкций

  • Одномуфтовая — чтобы провести установку биты достаточно одной руки, поскольку одна из частей корпуса фиксируется автоматически.
  • Двухмуфтовая — обе части являются подвижными, и одну из них нужно придерживать рукой, чтобы она не вращалась.

Если требуется заменить патрон на шуруповерте, следует учесть, что одномуфтовые применяются только на инструментах с блокираторами.

Материалом служит пластик или металл. Пластиковые изделия менее надежны, но с ними удобнее работать, так как весят они меньше.

Способы крепления патрона к валу

Есть два основных способа.

  • На резьбе — гильза накручивается на вал.
  • С помощью конуса «Морзе» — конический хвостовик вставляется в отверстие на шпинделе, соответствующее ему по размеру. Этот метод является одним из наиболее эффективных и применяется уже более сотни лет.

Дополнительную прочность соединению придает фиксирующий винт.

Типоразмеры и как их расшифровать

Используется несколько типоразмеров. Их необходимо знать, чтобы правильно подобрать изделие на замену. На конус нанесена маркировка.

Рассмотрим пример: 1 — 6 В 7. Цифры 1-6 — диапазон размеров хвостовика, которые могут быть установлены на изделие. В данном случае он выражен в миллиметрах. В 10 и далее до В 45 указывают калибр конуса. Всего существует 9 калибров.

Маркировка может иметь такой вид: 1 — 13 М 12х1,4. Цифры до буквенного обозначения — диапазон размеров хвостовика, после него — параметры резьбы. Величины указаны в миллиметрах или дюймах.

Аккумуляторная дрель-шуруповерт Bort

Рассмотрим еще один пример: 4 — 15 мм ½ — 22 UNF. Надпись говорит о том, что можно применять биты диаметром от 4 до 15 мм, ½ — это размер резьбы в дюймах, 22 — количество ниток (резьбовых витков) в дюйме.

Как открутить патрон на шуруповерте

Делать это нужно не только в критических ситуациях, когда требуется срочный ремонт. Детали нуждаются в постоянной смазке и очистке даже, если ими долгое время не пользовались. Без профилактики инструмент быстро выйдет из строя. Работать на нем лучше с перерывами в несколько минут. Биту и двигатель нужно предохранять от перегрева.

Аккумуляторная дрель-шуруповерт Metabo PowerMaxx

Отворачивать корпус можно по-разному. Здесь многое зависит от конструкции и способа крепления.

Гильза с фиксирующим винтом

Винт находится между кулачками. Чтобы добраться до его головки, необходимо их развести в стороны. С помощью крестовой отвертки его выкручивают, вращая по часовой стрелке. Затем вставляют в кулачки шестигранный ключ и двигают его против часовой стрелки. Движение должно быть резким. Придется приложить усилие, чтобы сдвинуть стык. Со временем соединение становится очень прочным. Если ключа недостаточно, можно использовать молоток.

Аккумуляторная дрель-шуруповерт Makita

Конус «Морзе»

В данном случае с помощью молотка хвостовик выбивается из конического отверстия. Если сделать это не удается, придется разобрать инструмент и извлечь из него вал с патроном. Затем нужно будет удалить трубным ключом зажимной цилиндр. Обычные гайки на этом узле применяются редко.

Аккумуляторная дрель-шуруповерт Hyundai

Резьбовое соединение

Для работы понадобится Г-образный десятимиллиметровый шестигранник. Его вставляют в кулачки, плотно зажимают и поворачивают. Удобнее зафиксировать шестигранник в руке либо на опоре и на малых оборотах включить двигатель. Он должен работать лишь малую долю секунды. Этого обычно бывает достаточно, чтобы ослабить соединение и беспрепятственно снять гильзу. Если метод не работает, инструмент следует разобрать, чтобы подойти к соединению с другой стороны.

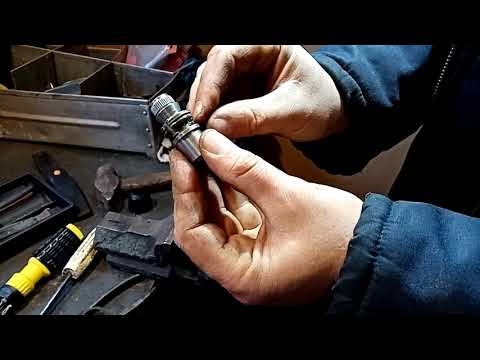

Как разобрать патрон шуруповерта

Чтобы попасть внутрь, нужно убрать заглушку. На пластмассовом корпусе она снимается легко — достаточно поддеть ее острым предметом. На металлическом ее выбивают молотком. Для этого следует ударить по основанию зажимной гильзы, стараясь ее не повредить. Чтобы до него добраться, между кулачками вставляют болт большого диаметра, затем сдвигают их так, чтобы болт встал перпендикулярно основанию, но при этом мог свободно перемещаться вверх и вниз. По выступающей над поверхностью головке бьют молотком.

Сетевая дрель-шуруповерт Интерскол

Детали конструкции

  • Рукав
  • Основание
  • Шайба
  • Подшипник
  • Гайка.

Устройство может быть и более сложным, но в большинстве случаев оно состоит из этих элементов.

Перед тем как разбирать патрон шуруповерта, следует поискать другие решения проблемы. Пытаться раскручивать его бесполезно. Дело в том, что большинство моделей для этого не рассчитаны, и попасть внутрь без повреждений не удастся. Если они разбираются, то действовать можно несколькими способами.

Что делать, если патрон не разбирается

  • В перфоратор или дрель, способную работать в ударном режиме, вставляем болт диаметром около одного сантиметра. Можно использовать сломанное сверло.
  • Болт или сверло вставляем сзади.
  • Разводим кулачки.
  • Теперь нужно найти упор — им могут стать стол или пол. Необходимо подложить амортизатор — кусок резины или пенопласта.
  • Перфоратор с гильзой упирается в амортизатор и включается на несколько секунд.

После ремонта или профилактических работ сборную модель несложно будет собрать обратно. Важно не перепутать положение кулачков. При долгом использовании они притираются друг к другу и немного деформируются.

Если конструкция не предполагает вмешательства извне, корпус придется пилить, а потом соединять самодельным обхватом. Этот процесс является довольно трудоемким и проще установить новую деталь.

Аккумуляторная дрель-шуруповерт СПЕЦ

Как правильно подобрать новый патрон

В идеале он должен быть таким же, как старый. Если найти такой же не удается, нужно искать модель с теми же параметрами — формой, размером, принципом работы. Все изделия стандартизированы, однако несмотря на это проще совместить запчасти, выпущенные одним производителем.

При подборе можно руководствоваться и другими принципами. Если инструмент используется часто, необходимо определиться, что важнее — удобство и скорость смены рабочей части либо надежность соединения. В первом случае подойдет быстрозажимный цилиндр, во втором — кулачковый, фиксирующийся с помощью ключа.

Важно не допустить ошибки. Проще всего искать нужную деталь, имея при себе инструмент и образец старой гильзы. Как поменять патрон на шуруповерте, должно быть написано в его инструкции. Для соединения используется резьба на корпусе и валу либо конус «Морзе».

Подробную инструкцию по разбору шуруповерта смотрите на видео.

  • Материал подготовил: Артем Филимонов
Пока комментариев нет. Начните обсуждение!

ИВД. 2-комнатные квартиры

Нашли ошибку? Выделите ее и нажмите Ctrl+Enter

Сайт IVD. ru — ведущий интернет-проект, посвященный вопросам реконструкции и оформления интерьера жилых помещений. Основной контент сайта составляет архив журнала «Идеи Вашего Дома» — эксклюзивные авторские статьи, качественные иллюстрации, практические советы и уроки. Над проектом работает команда профессионалов в тесном сотрудничестве с известными дизайнерами, архитекторами и ведущими экспертами издательства.

На нашем сайте вы можете подобрать комплексные дизайнерские решения; просмотреть подробные обзоры рынка строительных и отделочных материалов, мебели, техники и оборудования; сравнить собственные идеи с дизайн-проектами ведущих архитекторов; напрямую пообщаться с другими читателями и редакцией на форуме.

как открутить резьбовой и снять конусный

Шуруповерт — эффективный инструмент, позволяющий ускорить проведение многих строительных, слесарных и сборочных работ. Он с успехом заменяет не только большой ассортимент отверток и гаечных ключей, но и может выступать в роли дрели. Однако любая техника подвержена износу. Может произойти поломка различных узлов. Нередко возникает необходимость замены патрона на шуруповерте. Чтобы успешно провести ремонт, стоит подробнее изучить устройство инструмента.

  • Устройство и неисправности
  • Трехкулачковый патрон
  • Способы демонтажа
    • Резьбовое крепление
    • Инструментальный конус
  • Варианты разборки
  • Виды поломок

Устройство и неисправности

Все шуруповерты имеют примерно одинаковое устройство. Отдельные разновидности могут включать в себя ряд дополнительных узлов. Но любая модель оснащена следующими обязательными элементами:

  • электродвигатель постоянного тока;
  • планетарный редуктор;
  • ограничитель нагрузки;
  • аккумулятор.

Самая распространенная неисправность — пришедший в негодность аккумулятор. Проще всего заменить нерабочий аккумулятор на новый. Если модель старая и нужных аккумуляторов нет в продаже, можно попробовать приспособить начинку от другого, поместив ее в корпус от старого. Следует внимательно следить за соответствием электрических характеристик используемых для замены батарей.

Никель-кадмиевые аккумуляторы обладают эффектом памяти. Иногда для восстановления их нормальной работы достаточно провести несколько циклов полного разряда и заряда. Это позволит вернуть батарее исходную емкость.

Ремонт большинства внутренних узлов инструмента требует высокой квалификации и существенных трудозатрат. Внешним узлом, который относительно просто в случае неисправности заменить самостоятельно, является патрон.

Трехкулачковый патрон

В большинстве моделей шуруповертов применяются трехкулачковые зажимные патроны. На патрон приходится основная доля нагрузки при работе инструмента. Это может приводить к частому возникновению неисправностей. Наиболее часто возникают следующие проблемы:

  • люфт кулачков;
  • перекос кулачка и зажимаемого элемента относительно оси вращения;
  • неравномерное усилие затяжки;
  • заклинивание.

Для проведения ремонта необходимо выяснить причину поломки. Для этого нужно сначала снять патрон. Прежде чем это сделать, следует выяснить метод крепления. Возможны два варианта:

  1. Инструментальный конус — самый простой и надежный способ крепления. Этот тип соединения позволяет передавать большой крутящий момент без риска повреждения вала или посадочного отверстия патрона.
  2. Резьба — проще в изготовлении, но менее надежна при постоянной работе с большими нагрузками. В случае превышения крутящего момента или заклинивания инструмента в режиме сверления резьбу может срезать.

В качестве дополнительного фиксирующего крепления, защищающего от случайного отсоединения патрона во время работы, часто применяют винт, вкручиваемый со стороны патрона в вал.

Для определения типа крепления следует внимательно изучить маркировку. Обычно способ фиксации указан непосредственно за интервалом диаметров хвостовиков:

  • В бытовом электроинструменте для компактности используются укороченные варианты инструментальных конусов, маркируемые буквой В и цифрой, показывающей диаметр толстой части конуса в миллиметрах. Подробные сведения про обозначения содержит ГОСТ 9953–82 . Это обозначение потребуется в случае приобретения нового патрона.
  • В случае использования резьбового крепления будет присутствовать обозначение метрической или дюймовой резьбы.

Способы демонтажа

После определения типа крепления можно приступать к снятию патрона. Способ фиксации определяет методику демонтажа. Полезно рассмотреть оба возможных варианта.

Резьбовое крепление

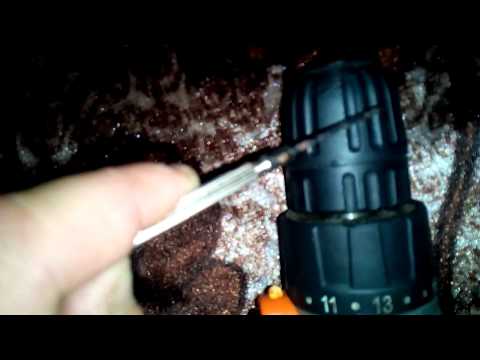

Снять патрон с шуруповертов Bosch, Hitachi, Metabo, Makita и других популярных марок просто, ведь в большинстве случаев они имеют резьбовое крепление. Для этого рекомендуется пользоваться следующим алгоритмом:

  • Вращением обоймы полностью развести кулачки в стороны, чтобы открылся доступ к фиксирующему винту.
  • Выкрутить крепежный винт с помощью отвертки. В зависимости от модели головка может иметь крестовой или шестигранный шлиц. Следует обратить внимание, что винт имеет левую резьбу, снижающую вероятность самопроизвольного откручивания, поэтому вращать его нужно по часовой стрелке.
  • Зажать в кулачках короткую сторону Г-образного шестигранного ключа.
  • Перевести регулятор шуруповерта в режим сверления для исключения срабатывания трещотки, ограничивающей крутящий момент.
  • Переключить направление вращения на реверс. Вал шуруповерта имеет обычную правую резьбу, поэтому патрон нужно прокрутить против часовой стрелки.
  • Подготовить твердый предмет. Можно использовать край металлического верстака, кирпич, отрезок металлического профиля.
  • Привести в действие шуруповерт и поднести вращающимся ключом к твердому предмету. После соударения зажатого шестигранного ключа с твердым предметом патрон должен провернуться. Если этого не произошло, стоит повторить процедуру несколько раз. Если резьба сильно прикипела, возможно потребуется дополнительно воздействовать на ключ ударами молотка.
  • Провернувшийся патрон можно легко открутить вручную, вращая его против часовой стрелки.

Эти операции рекомендуется проводить при полностью заряженном аккумуляторе. Это обеспечит достаточный момент вращения и импульс удара.

В запущенных случаях, когда подобные манипуляции не приводят к успеху, придется выполнять разборку корпуса и извлечение вала вместе с патроном. Для демонтажа вал сильно зажимается в тисках, а патрон откручивается с помощью ключа и рычага, в качестве которого можно применить отрезок трубы.

Более дорогие изделия могут иметь на валу специальные проточки, позволяющие вместо тисков зафиксировать вал при помощи гаечного ключа. К сожалению, в современных моделях это встречается все реже, поскольку производители уделяют меньше внимания возможности ремонта и советуют в случае поломок приобретать новый инструмент.

Настоятельно рекомендуется предварительно обработать резьбу антикоррозионным средством типа WD-40, вместо которого можно использовать растворитель уайт-спирит, бензин или керосин. Это облегчит откручивание.

Снимать патрон можно только с охлажденного инструмента. Если прибор нагрелся во время работы, есть вероятность расширения резьбы. Это усложнит или сделает невозможным откручивание.

Инструментальный конус

Вопрос о том, как открутить патрон на шуруповерте, актуален только для резьбового крепления. Метод снятия в случае конусной фиксации кардинально отличается. Потребуется приложение ударных нагрузок к самому патрону, но этого не выдержит пластиковый корпус, поэтому конусное крепление в шуруповертах используется крайне редко.

Если пришлось столкнуться с конусной фиксацией, можно воспользоваться следующими приемами:

  • В случае наличия зазора между корпусом инструмента и патроном вставить туда подходящий по размеру гаечный ключ. Рожки ключа упирают в основание патрона и наносят удары по рукоятке. Корпус инструмента можно аккуратно зажать в тисках через мягкую прокладку.
  • Если зазор отсутствует или минимален, нужно найти металлический клин и аккуратно забить его между патроном и корпусом. Иногда для этой цели в комплекте с прибором поставляется специальный клин.

Если закрепленный на конусе патрон имеет фиксирующий винт, вкручиваемый со стороны кулачков, он может помочь в разборке. Не следует выкручивать винт полностью. Отвернув его на несколько оборотов, можно попробовать постучать по головке. Для этого потребуется отрезок металлического прутка и молоток. Если имеется ударная отвертка, задача становится еще проще, поскольку удары можно наносить непосредственно по рукояти.

Варианты разборки

Перед принятием решения о покупке нового узла взамен сломанного может понадобиться проверка возможности ремонта. Для этого придется разобрать патрон шуруповерта. Основа конструкции — внутренний конический вал. На нем располагаются направляющие для кулачков. Внешняя поверхность кулачков имеет резьбовую нарезку, соответствующую внутренней резьбе цилиндрической обоймы. При вращении обоймы кулачки перемещаются по направляющим, а зажимная их часть сходится или расходится в стороны в зависимости от направления вращения.

От осевого перемещения обойма защищена стопорным винтом или специальной гайкой. Для разборки патрона следует открутить винт или верхнюю гайку. Указанная гайка проще всего отворачивается газовым ключом при зажатии корпуса в тисках.

Ситуация осложняется при заклинивании обоймы. В этом случае ее невозможно снять даже после удаления стопорного элемента. Для устранения проблемы патрон желательно выдержать некоторое время в растворителе, после чего зажать в тиски и попробовать снять с приложением значительного усилия. Если подобные манипуляции не приведут к успеху, патрон лучше заменить на новый.

В некоторых случаях разборка не представляется возможной. Часто это делается для того, чтобы вынудить владельца приобрести новый патрон. В крайней ситуации иногда можно решить и эту проблему. Для разборки потребуется распилить обойму.

Если все сделать аккуратно, после ремонта или чистки элементы обоймы можно попытаться соединить хомутом или иным самодельным устройством фиксации. Однако важно помнить, что этот способ подходит только для временного ремонта. С целью обеспечения безопасности эксплуатации инструмента необходимо при первой возможности заменить восстановленный таким способом патрон на новый.

Виды поломок

Чаще всего неисправности патрона возникают вследствие повреждения наиболее уязвимых элементов: резьбы на обойме и ответной нарезки на кулачках. Если испорченные участки небольшие, дефекты можно устранить с помощью надфиля. После проведения работ поверхности необходимо зачистить мелкой шлифовальной шкуркой.

В подавляющем большинстве случаев резьбовые элементы внутри патрона изготавливаются с большими геометрическими допусками, поэтому стачивание отдельных витков резьбы и даже полное удаление некоторых ее участков часто не отражается на функционировании зажимного механизма. Иногда может незначительно пострадать точность центрирования зажимаемого инструмента за счет возникновения люфта при перемещении или перекоса кулачка. Это может отрицательно сказаться на использовании шуруповерта в качестве дрели, но обычно не мешает закручивать шурупы и саморезы.

Если неисправность вызвана чрезмерным люфтом или перекосом кулачка, устранить ее не удастся. В этом случае может помочь только замена поврежденного элемента на новый. Иногда нарушение работы может быть вызвано простым попаданием стружки внутрь корпуса. В этом случае достаточно удалить частицы металла и металлическую пыль, а затем промыть все детали в любом растворителе или керосине. Сборка проводится в обратной последовательности без приложения значительных усилий.

Если повреждения значительны и не поддаются ремонту, придется покупать новый патрон. Рекомендуется не выбрасывать поврежденный узел, поскольку в дальнейшем его составные части могут потребоваться в качестве запасных. Иногда сломанный кулачок можно заменить аналогичным, причем даже извлеченным из патрона другого производителя.

Сложно переоценить пользу от наличия шуруповерта в любом хозяйстве. Он существенно облегчает проведение множества ремонтных работ. Некоторые неисправности устройства могут потребовать вмешательства квалифицированного специалиста для проведения ремонта. Однако замену аккумуляторов или патрона можно провести самостоятельно. В большинстве случаев не составит труда заменить сломанный патрон на новый. При работе следует четко придерживаться инструкций, соответствующих способу крепления узла.

Как разобрать шуруповерт «Макита» и сделать ремонт патрона или других частей своими руками

Содержание

  • 1 Шуруповерт «Макита»
    • 1.1 Описание, общая информация
    • 1.2 Схема, устройство шуруповерта «Макита»
    • 1.3 Схема 1
    • 1.4 Разборка шуруповерта «Макита»
  • 2 Неисправности шуруповерта «Макита»
  • 3 Ремонт шуруповерта «Макита»
    • 3.1 Ремонт кнопки шуруповерта «Макита»
    • 3. 2 Ремонт зарядного устройства шуруповерта «Макита»
    • 3.3 Ремонт аккумулятора шуруповерта «Макита»
    • 3.4 Ремонт редуктора шуруповерта «Макита» (схема)
    • 3.5 Схема 2
  • 4 Щетки на шуруповерт «Макита»
  • 5 Быстрозажимной патрон «Макита»

В этой статье мы рассмотрим шуруповерт от известного бренда «Макита», опишем его технические характеристики и общее устройство, расскажем об основных проблемах и неисправностях, возникающих в процессе эксплуатации инструмента, а также о том, как своими руками диагностировать поломку и отремонтировать тот или иной элемент шуруповерта.

Шуруповерт «Макита»

Описание, общая информация

Компания «Макита» производит различные электроинструменты, среди которых есть и шуруповерты. Свою историю компания начала с начала XX века, и по сей день она продолжает радовать потребителей своими товарами высокого качества. Давайте рассмотрим общие черты и характеристики моделей этой фирмы.

Шуруповерты «Макита» отличаются большой мощностью. Усредненный показатель частоты хода для различных моделей составляет около 2300 об/мин, что является неплохим показателем, по сравнению с остальными марками. Вес большинства моделей инструментов лежит в пределах 1,5 кг. Его маленькая масса говорит о том, что таким инструментом будет комфортно работать. Производитель позаботился и об удобстве работы в плохо освещенных помещениях, сделав у большинства моделей подсветку светодиодами. Отдельно стоит выделить вид рукоятки для удержания на весу этих инструментов. Как правило, они изготавливаются обрезиненными, и поэтому их удобно держать в кисти, соответственно, рабочий процесс проходит намного легче.

Недостатком этих шуруповертов является сильная вибрация ручки при работе, а также их недолговечные аккумуляторы. Кроме того, цена на продукцию этой фирмы является довольно высокой, что немаловажно для отечественного потребителя.

Схема, устройство шуруповерта «Макита»

Рассмотрим устройство шуруповерта на конкретной модели 6271D. Схему этой модели представляем на рисунке ниже.

Схема 1

На схеме представлены:

  1. Рычаг переключения
  2. Узел корпуса
  3. Фирменная табличка
  4. Винт
  5. Пружина
  6. Рычаг переключения реверса
  7. Кнопка пуска
  8. Контактная клемма
  9. Винт
  10. Быстрозажимной патрон
  11. Редуктор в сборе
  12. Электродвигатель
  13. Винт
  14. Узел корпуса
  15. Зарядный узел
  16. Аккумулятор

Современный шуруповерт является высокотехнологичным устройством. Важные элементы конструкции:

  • Съемный аккумулятор
  • Обрезиненная рукоятка ручки
  • Мощный электродвигатель
  • Металлический планетарный редуктор
  • Кнопка плавного пуска
  • Кнопка переключения реверса
  • Регулятор крутящего момента

Это основные составляющие конструкции шуруповерта, которые входят в базовую комплектацию любой модели шуруповерта.

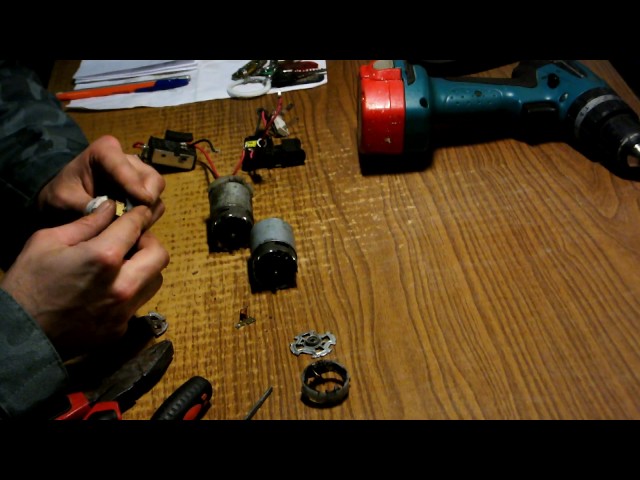

Разборка шуруповерта «Макита»

Для разборки шуруповерта вам потребуется крестовая отвертка и немного личного времени. Чтобы разобрать шуруповерт полностью, вам необходимо:

  • открутить винты крепления корпуса;
  • снять составной механизм кнопки пуска;
  • снять электродвигатель вместе с редуктором;
  • отсоединить редуктор от двигателя, раскрутив скрепляющие их болты.

Для разборки аккумулятора шуруповерта вам необходимо раскрутить болты, соединяющие корпус, или разделить соединения корпуса на клеевой основе при помощи паяльника. Внутри аккумулятора находится несколько никель-кадмиевых батарей, имеющих определенную емкость и несущих заряд. В случае ремонта аккумулятора требуется их замена на новые.

Патрон меняется с помощью отвертки и шестигранного ключа. Сначала отверткой вы раскручиваете крепежный винт в патроне, вращая ее по часовой стрелке. Затем вставляется шестигранник, включается кнопка реверса, зажимается, и потом патрон легко поддается.

Неисправности шуруповерта «Макита»

Наиболее частые поломки шуруповерта фирмы «Макита» следующие:

  • Не включается шуруповерт. Тут и так все ясно. Первым делом нужно осмотреть аккумулятор, а также контакты и соединения в корпусе, проводку. Выполнить проверку вам поможет мультиметр.
  • Не работает кнопка реверса. Это означает, что вы не сможете либо закручивать, либо выкручивать шурупы и болты. Здесь вы должны проверить мультиметром сопротивление кнопки, поставив щупы на входной и выходной провода кнопки.
  • Не работает регулятор оборотов. В этом случае обороты будут либо постоянно понижены, либо постоянно завышены. Здесь могут быть виновными регулирующий транзистор или щетки. Необходим визуальный осмотр деталей.

Ремонт шуруповерта «Макита»

Ремонт кнопки шуруповерта «Макита»

Кнопка включения-выключения инструмента является сложным электронным механизмом. Она состоит из нескольких составляющих ее элементов:

  • кнопки пуска;
  • кнопки реверса;
  • кнопки переключения скорости оборотов;
  • кнопки плавного пуска двигателя.

При ремонте кнопки сначала необходимо ее разобрать, раскрутив винты крепления корпуса и отсоединив аккумулятор. После этого вы должны проверить соединения и контакты на наличие загрязнений, прочистить их. В случае если зачистка контактов не помогла устранить проблему, кнопку следует заменить в сборе.

Ремонт зарядного устройства шуруповерта «Макита»

При ремонте зарядного устройства необходимо раскрутить винты, скрепляющие крышки корпуса. Внутри находится печатная плата с контактами. Сначала необходимо проверить трансформатор тестером. Для этого надо замерить напряжение на выходе. Потом следует прозвонить кабель, чтобы исключить его перелом. Затем проверяются первичная и вторичная обмотки трансформатора и предохранитель. Собирать его нужно в обратной последовательности.

Ремонт аккумулятора шуруповерта «Макита»

При ремонте аккумулятора крестовой отверткой раскручиваем винты крепления корпуса. Внутри корпуса находится несколько банок. С помощью визуального осмотра необходимо осмотреть их и выявить нарушения геометрии, такие как вздутие, например. Тестируем банки с помощью мультиметра на наличие остаточного заряда. При его отсутствии банка заменяется на новую.

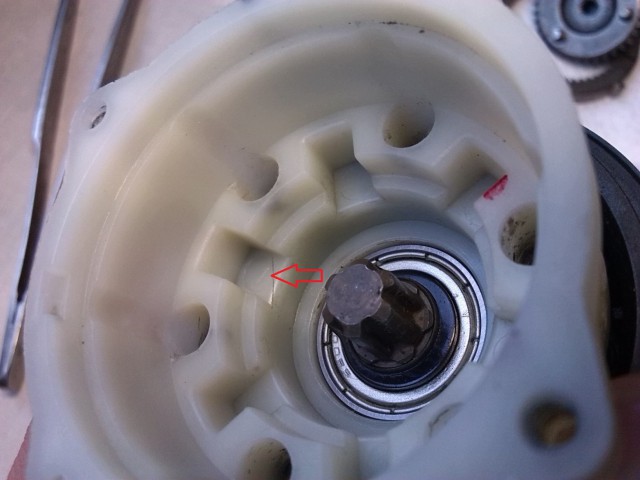

Ремонт редуктора шуруповерта «Макита» (схема)

Для съема редуктора вам необходимо разобрать корпус, открутив крестовой отверткой винты. Вынимаем кнопку пуска, кнопку переключения реверса, отсоединяем болты крепления двигателя к редуктору. Затем нужно вынуть содержимое редуктора (различные шестерни), шайбу переключателя скоростей. При осмотре пустого редуктора отдельное внимание стоит уделить зубьям, расположенным по окружности корпуса редуктора. В случае их истертости, редуктор не сможет выполнять свою функцию: некорректно будет работать переключатель скоростей. Для восстановления зубьев необходимо использовать болты небольшого размера, вставив их на место оригинальных пластиковых. Собирать редуктор надо в обратной последовательности. Схема редуктора представлена на рисунке ниже. На нем представлена общая схема редуктора.

Схема 2

Щетки на шуруповерт «Макита»

Щетки, используемые для шуруповерта, имеют графитовую основу. Их стоимость на сегодняшний день варьируется в пределах 2–5 у. е. Находятся они в корпусе электродвигателя и представляют собой два графитовых кубика, закрепленных на металлических пластинах. При интенсивной работе они изнашиваются и истираются.

При ремонте своими руками их можно выточить напильником из щеток от другого инструмента, например, автомобильного стартера. После выточки их следует вставить в щеткодержатель и поставить на место, собрав двигатель.

Быстрозажимной патрон «Макита»

Такой патрон применяется для зажима биты с цилиндрическим хвостовиком. Этот патрон отличает легкость установки. Он устанавливается буквально одним движением руки. Применяется для сверл диаметром от одного до десяти миллиметров. Это подвижный элемент конструкции в инструменте, поэтому он часто ломается. Чтобы его разобрать, вам необходимо прочитать советы, описанные в начале статьи, по разборке патрона при помощи шестигранного ключа и крестовой отвертки. Цена этого изделия составляет около 20 у. е.

Материал данной статьи получился объемным. Здесь мы описали все возможные проблемы, возникающие при эксплуатации шуруповертов фирмы «Макита», рассказали, как их устранить своими силами, отдельно поговорили о разных конструктивных элементах, составляющих основу любого шуруповерта. В материалах статьи приведены схемы редуктора и общего устройства шуруповерта. Надеемся, что информация будет вам полезной.

Какая резьба на патроне шуруповерта

Содержание

  1. 1 Устройство патрона для шуруповерта
  2. 1.1 Какие насадки можно использовать с патроном шуруповерта?
  3. 2 Установка и замена патрона
  4. 2.1 Как легко снять патрон дрели или шуруповёрта? (видео)
  5. 2.2 Как подобрать новые комплектующие для техники?
  6. Виды патронов
  7. Виды крепления
  8. Определение крепления
  9. Снятие патрона с вала шуруповёрта
  10. Снятие патрона с шуруповёрта «Макита»
  11. Правила пользования шуруповёртом
  12. Виды патронов
  13. Способы закрепления
  14. Как снять патрон
  15. Дополнительные меры
  16. Выбор нового инструмента
  17. Снятие с известных моделей
  18. Шуруповёрт Makita
  19. Машинки Bosch

Шуруповерт – это один из наиболее востребованных инструментов не только на производстве, но и в частном хозяйстве. Применим он для проведения различных работ, в том числе, мелкого домашнего ремонта, а также сборки и установки мебели.

Зажимной патрон для шуруповерта

С ним эксплуатируются сверла, фиксируется насадка шлифовальная. Несмотря на то, что данный механизм являете одним из наиболее надежных, некоторые трудности с его эксплуатацией могут возникнуть. Связаны они обычно с заменой патрона. О том, как снять патрон с шуруповерта, подобрать и установить новый самостоятельно, пойдет речь в данном материале.

1 Устройство патрона для шуруповерта

Классический патрон для стандартного шуруповерта выполняется в виде полого металлического цилиндра, который оборудован кольцом с регулировочной гильзой, данный компонент в шуруповерте устанавливается непосредственно на вал.

Далее с его помощью монтируются сверла, насадка шлифовальная. Надежную фиксацию детали здесь обеспечивает резьба, либо же поверхность конусная. Различают два основных типа такой детали:

  • ключевой, в котором бита фиксируется в основном за счет ключа;
  • быстрозажимной.

Обычно более надежным видом считается ключевой. Ним сверло удерживается лучше.

Особенно рекомендован он для тяжелых компонентов с большим диаметром. Быстрозажимной же позволяет максимально легко менять такие детали, даже если в работе должно использоваться не сверло, а насадка шлифовальная. В эксплуатации же он наиболее безопасен.

Схема устройства дрели и зажимного патрона к ней

Поскольку каждое устройство имеет, в целом, свои плюсы и минусы, определенного, более предпочтительного вида патрона в настоящее время не существует.
к меню ↑

1.1 Какие насадки можно использовать с патроном шуруповерта?

Набор насадок для работы такого прибора зависит от того, какие именно работы выполняет с ним мастер. Как правило, сюда относят такие:

  • крестовые различных артикулов; под саморезы;
  • шестигранные сверла под соответствующие выемки на шляпках винтов;
  • устройства для установки болтов, гаек;
  • трехгранные биты;
  • шпицевые образцы под обычные вины;
  • специальные сверла для работы по гипсокартону (имеющие специальные ограничители, не дающие портить материал при неаккуратной работе).

Также в вашем наборе может быть шлифовальная насадка. Важно только при покупке этой детали выявить, с каким именно патроном может быть использована именно эта насадка, чтобы легко ее применять.

Виды патронов для шуруповерта

При замене таких деталей в патроне, независимо от того, ключевой он или быстрозажимной, необходимо отключать блок питания устройства (во избежание случайного включения прибора) и следовать технике безопасности, дабы избежать травм.

Сразу после замены блок питания рекомендуется еще раз дополнительно перезарядить и только после этого возвращать устройство в работу и тестировать сверло. Обратите внимание, зарядка перед дальнейшей работой должна быть 100%.

После этого вами может быть тестирована новая бита, насадка шлифовальная.
к меню ↑

2 Установка и замена патрона

Установка патрона для шуруповерта, даже если он самодельный, а не быстрозажимной – не такая уж сложная процедура, и снять патрон с шуруповерта или вставить его обратно в домашних условиях вполне можно без каких-либо проблем.

Вариант ее проведения напрямую зависит от того, какой тип крепления имеет выбранная вами деталь. Он может быть:

  • резьбовым;
  • через фиксирующий винт;
  • через конус Морзе.

В том случае, если у вашей детали крепление резьбовое, достаточно будет накрутить ее на вал. При таком типе крепления как конус Морзе, достаточно насадить деталь на вал, он надежно защёлкнется на нем.

Процесс снятия патрона с дрели

Для того чтобы данная процедура прошла легко, нужно заранее отключить блок питания шуруповерта, зафиксировать деталь на валу и проверить ее работоспособность, установив сверло, подходящее под маркировку выбранного вами инструмента. Зарядка должна быть 100%.

При правильной фиксации оборудования будет обеспечен его легкий холостой ход без посторонних шумов.

Смена патрона для шуруповерта является делом куда более тяжелым, особенно, если он не быстрозажимной.

Более того, о ней по каким-то причинам практически ни один производитель ничего на своем устройстве не пишет, потому владельцу шуруповерта часто приходится лишь догадываться, как это сделать правильно. И не всегда для этого оборудование необходимо разобрать.

Решить вопрос в большинстве случаев можно таким способом:

  1. Отключить блок питания прибора.
  2. Проверить, снята ли насадка.
  3. Зажать в патроне конец короткий ключа на 10 мм.
  4. Вновь включить блок питания, запустить устройство, дать ему ударить по твёрдой поверхности патроном один раз, отключить прибор.
  5. Свободно раскрутить патрон с помощью ключа.

Так выглядит разобранный патрон для шуруповерта

Если такой прием вам не помог поменять деталь, можно использовать ход, разработанный для данного случая мастерами. Тут следует:

  1. Отключить блок питания.
  2. Разжать внутренние кулачки детали.
  3. По часовой стрелке вывернуть внутренний винт с левой резьбой.
  4. Зажать непосредственно в патроне шестигранник.
  5. Вывернуть патрон при помощи данного ключа почасовой стрелке.

Если данная мера не дала результата, чтобы поменять деталь, рекомендуется отключить блок питания оборудования и стукнуть по самому шестигранному ключу молотком.

В некоторых редких случаях, когда и таким образом снять быстрозажимной или ключевой патрон не получается, рекомендовано разобрать инструмент, предварительно отключив его блок питания, а затем отвернуть патрон при помощи ключа.

Обратите внимание: если данные методы не дают нужного эффекта, рекомендовано отнести изделие мастеру. Вполне возможно, что вам попался не оригинальный компонент, а, к примеру, самодельный.

Схема устройства шуруповерта с быстрозажимным патроном

В таком случае дальнейшая с ним работа может закончиться банальной поломкой устройства. Не пытайтесь разобрать его сами, особенно, если включено зарядное.

Для того же чтобы снятие патрона проходило максимально легко, очень важно не нагружать сверло и по возможности после каждых 15-ти минут работы оставлять инструмент в состоянии покоя. Такие меры предупредят деформацию детали и обеспечат ее максимально простой демонтаж.

Учтите: если в ходе работы у вас сломалась насадка шлифовальная или бита, также необходимо передать инструмент мастеру.
к меню ↑

2.1 Как легко снять патрон дрели или шуруповёрта? (видео)

2.2 Как подобрать новые комплектующие для техники?

Выбор новой детали шуруповерта необходимо делать с учетом особенностей работы с прибором и мощности, которую дает зарядное, именно в вашем случае. Общие рекомендации в данном случае следующие:

  1. Если биты приходится менять достаточно часто и быстро, ориентироваться все же лучше на быстрозажимной патрон. Его можно вытащить из конструкции в разы легкое обычного, что позволит существенно ускорить работы.
  2. Ключевой патрон же стоит выбирать в том случае, если диаметр сверла, которым вы пользуетесь, достаточно велик.
  3. При выборе конуса стоит руководствоваться параметрами для каждого изделия, определенными ГОСТ 9953-82. Согласно нему все представленные на рынке изделия относят к одному из типоразмеров от В7 и до В45. Обратите внимание: чем крупнее деталь, тем больше у нее будет номер.
  4. Если вы выбираете для себя изделие зарубежного производства, на ней маркировка будет 2-13 мм ½-20 UNF. 2-13. Приведена она в дюймах. В том случае, если вы не разбираетесь в таких обозначениях, обязательно обратитесь за помощью к консультанту.

Какое бы устройство вам не понадобилось, помните, вы всегда можете обратиться в вопросе его побора непосредственно к консультантам. Они помогут вам определить лучший вариант деталей из представленных в наличии и провести его установку непосредственно на вал шуруповерта.

Для работ по дому хороший хозяин должен иметь большое количество инструментов. При частом использовании отдельные элементы агрегатов подвергаются износу и перестают работать. В этой статье поговорим о том, как открутить патрон на шуруповёрте — относительно новом инструменте на нашем рынке. В нем именно эта деталь подвергается наибольшим рабочим нагрузкам и быстрому износу.

Эта деталь представляет собой пустотелый стальной цилиндр, укомплектованный кольцом и гильзой. Внутри размещены кулачки, они фиксируют съёмные биты и насадки. Деталь надевается на вал агрегата. Поэтому он имеет коническую поверхность или резьбу. Отверстие в нём предназначается для закрепления съёмного инструментария.

Виды патронов

Сейчас существует два вида этой детали:

Первый вид имеет дополнительные категории:

  • двухмуфтовые — возможно откручивание и закручивание двумя руками, одна муфта придерживается, вторая прокручивается для снятия насадки;
  • одномуфтовые — все описанные выше операции выполняются с помощью одной руки, этому способствует система блокировки вала во время снятия насадки.

Общей характеристикой быстрозажимных разновидностей является смена оснастки без помощи специальных инструментов.

Материал, из которого сделан патрон:

Пластмассовые изделия лёгкие, но не имеют устойчивости к ударам. Быстрозажимные вариации используются как в быту, так и на производстве.

Кулачковые разновидности более надёжны, в них заложен больший противоударный потенциал, они прочны, из минусов — относительная тяжесть детали.

Виды крепления

Крепление происходит с помощью:

  • конуса Морзе;
  • резьбы;
  • фиксирующего винта.

Первое крепление названо по фамилии С. А. Морзе в XIX веке. Соединение происходит благодаря сцепке поверхностей вала и конуса с отверстием за счёт идентичной конусности. Крепление получило широкое распространение благодаря простоте и надёжности.

Во втором виде соединения на валу и патроне нарезана резьба. Совмещение происходит путём накручивания патрона на вал.

Третий вид является модификацией резьбового крепления — для надёжности соединение фиксируется с помощью винта. У него в основном головка под крестовую отвёртку и левосторонняя нарезка. Увидеть винт можно, лишь полностью раскрыв кулачки.

Определение крепления

Крепление патрона определяется при его визуальный осмотре. Конус Морзе маркируется следующим образом — 1−6 В22. Первые цифры — диаметр хвостовика используемой насадки, а В22 — собственно величина конуса.

Резьбовое соединение также обозначается цифрами и буквами, для примера: 1,0 — 11 М12×1,25. Первая часть маркировки означает опять-таки диаметр хвостовика используемой насадки, вторая — метрическую величину резьбы. В импортируемых шуруповёртах величина указывается в дюймах.

Снятие патрона с вала шуруповёрта

Демонтаж детали выполняется шестигранным ключом Г-образной формы на 10 мм. Короткая часть ключа фиксируется в патроне. Далее агрегат включается, свободный конец ключа должен ударить по поверхности стола или верстака. Снимается он поворотами ключа и потом должен без усилий соскользнуть по резьбе.

Опишем ещё один способ замены патрона на шуруповёрте. Первым делом разжимаются кулачки. На дне может размещаться винт, это дополнительное крепление вала. Крутим его по часовой стрелке. Потом зажимаем шестигранник и с усилием проворачиваем в обратную сторону — он должен сняться с вала. Если деталь не поддаётся, надо ударить молотком по оконечности ключа.

Если данные методы не сработали, придётся проводить полный демонтаж, доставать редуктор и фиксатор вместе со шпинделем. Вытянутый механизм фиксируется в тисках, патрон откручивается от него трубным ключом. Бывают фиксаторы с выточкой под обыкновенный гаечный ключ, она облегчает демонтаж, но попадаются данные экземпляры нечасто.

На конусе Морзе деталь выбивается с корпуса молотком.

Чтобы иметь более полную картину, как разобрать патрон шуруповёрта, видео для ознакомления представлено ниже.

Снятие патрона с шуруповёрта «Макита»

Шуруповёрты компании «Макита» оснащены нарезным креплением и вспомогательным фиксирующим винтом с левой нарезкой.

Выполняем поочерёдно действия:

  • выкрутить винт в правую сторону;
  • нажать кнопку, стопорящую шпиндель;
  • завернуть агрегат в плотную ткань и вставить в тиски;
  • зафиксировать шестигранник в кулачках;
  • ударами молотка по концу ключа прокрутить патрон и вынуть его с вала.

Если знать описанные выше принципы демонтажа, то вопрос, как снять патрон с шуруповёрта «Интерскол», «Бош», другого популярного бренда, отпадёт сам собой.

Правила пользования шуруповёртом

Обеспечить долгое функционирование инструмента возможно, если придерживаться простых правил эксплуатации:

  • оберегать агрегат от влаги;
  • перед использованием обязательно отрегулировать инструмент;
  • отключать аккумулятор во время смены насадок;
  • при длительном неиспользовании периодически запускать шуруповёрт для разрядки аккумулятора;
  • иметь несколько запасных аккумуляторов.

Замена патрона в шуруповёрте в домашней мастерской по плечу любому мужчине. Использовав описанные выше методы, вы гарантированно проделаете данную операцию быстро и с минимумом усилий.

В российских магазинах электрические шуруповёрты начали появляться недавно, но при этом они очень быстро приобрели высокую популярность, поскольку в значительной степени облегчают ремонтные работы по дому. Основным механизмом является оболочка, прижимные кулачки, а также регулировочные гильзы. Все это в сборе называется патроном. Иногда он заклинивает, и у людей возникает вопрос о том, как снять патрон с шуруповёрта.

Виды патронов

Очень часто домашние мастера сталкиваются с такой трудностью, как заклинивание элементов, и мало кто знает, как поменять патрон на шуруповёрте правильным образом. Для начала стоит разобраться с основными видами.

Шуруповёрты выпускаются с несколькими разновидностями патронов, которые продаются в магазинах. Они несколько отличаются по своей конструкции, а также способу крепления.

Разновидности:

Иногда на агрегаты ставят самозажимные устройства, но эти разновидности более популярны.

Патрон быстрозажимной для аккумуляторных шуруповёртов подразделяется ещё на несколько классификаций.

Он может быть:

  1. Двухмуфтовым. Эта разновидность затягивать приходится двумя руками, потому что одну из муфт обязательно нужно поддерживать, а вторую поворачивать при помощи специального ключа.
  2. Одномуфтным. В этом случае надо будет выполнить все те же действия, что и в первом варианте, но всё можно проделать при помощи только одной руки. Этого смогли достигнуть благодаря тому, что в конструкции имеется специальная блокировка, которая автоматически заклинивает вал, когда происходит снятие оснастки. Бита насаживается на такую конструкцию несколько проще и удобнее.

Быстрозажимная модель отличается тем, что при эксплуатации не нужно использовать никаких дополнительных инструментов. К примеру, нет необходимости применять ключ.

Патроны изготавливаются из двух материалов:

Благодаря конструкции из пластика производители значительно уменьшили вес агрегата. Но нельзя сказать, что такой материал является надёжным. Он не сможет выдержать больших ударных нагрузок и не обладает высокой устойчивостью, в отличие от металлического шуруповёрта.

Быстрозажимной механизм из пластика и металла применяют для выполнения как профессиональных, так и бытовых задач.

Металлические агрегаты более надёжные, они обладают высокой прочностью, а потому способны выдерживать большие ударные нагрузки. Это особенно важно для тех устройств, которые обладают ударной функцией.

Способы закрепления

Существует ряд проверенных способов, с помощью которых патрон можно надежно зафиксировать на устройстве. Среди них выделяют следующие:

  1. При помощи резьбы.
  2. Благодаря конусу Морзе.
  3. С использованием специального винта, который служит в качестве дополнения к вышеуказанным способам.

Наиболее проверенным и простым методом считается использование конуса, который стал применяться ещё в XIX веке. Вал затачивается таким образом, чтобы он соответствовал параметрам конуса, который располагается внутри. При соединении двух элементов, обеспечивается надёжное и крепкое соединение.

Если рассматривать резьбовой вид соединения, то принцип его работы состоит в том, что валу и патроне вытачивают определённую резьбу. Чтобы соединить две детали необходимо только накрутить их друг на друга.

Большое распространение получил и фиксирующий винт, который всегда устанавливается с целью дополнительной фиксации. Головка его изготавливается в виде креста, как на отвёртке, а резьба нарезается в левую сторону. Чтобы увидеть винт, необходимо разобрать кулачки патрона. Другим способом это осуществить не удастся.

Чтобы точно определить, какой вид крепления используется на определённой модели шуруповёрта, потребуется всего лишь изучить механизм. Если используется конус Морзе, то на устройство будут нанесены следующие надписи: 1−6 В10.

Первые цифры обозначают, что диаметр хвостовика равен от 1 до 6 мм. В10 — это обозначение размера конуса, который можно найти абсолютно в любом справочнике, который предназначается для машиностроителей.

Если используется резьбовое соединение, то в этом случае также устанавливается определённая маркировка. К примеру, 1,0−11 М12×125. М12×125 будет обозначать размер метрической резьбы, а цифры могут указывать, какой размер имеет хвостовая часть насадок. В том случае, если прибор приобретается не отечественного производства, то все цифры будут переводиться в дюймы.

Как снять патрон

Чтобы снять патрон, необходимо произвести всего несколько манипуляций. Это довольно лёгкий процесс. Для начала следует найти шестигранный ключ на 10.

Процесс снятия:

  1. Ключ нужно очень хорошо зажать в патроне тем концом, который наиболее короткий.
  2. Теперь можно включить шуруповёрт на время, которого будет достаточно, чтобы во время проворачивания ключ ударился об стол.
  3. Патрон будет поворачиваться по внутренней резьбе при помощи которой он закрепляется на валу.

Это один из самых распространённых вариантов. Но есть и ещё один действенный способ, который можно испробовать. Кулачки нужно полностью разжать и заглянуть внутрь. В том случае, когда внутри будет установлен винт, это будет считаться дополнительным креплением, которое приведет к валу. Необходимо полностью выкрутить винт. Делать это нужно исключительно по часовой стрелке.

Шестигранник следует сильно зажать и постараться очень резко повернуть его против часовой стрелки. В результате этих действий патрон должен расшевелиться. Если этого не случилось, потребуется взять молоток и ударить по ключу. Сделать это нужно как можно аккуратнее, чтобы не повредить конструкцию.

Дополнительные меры

Иногда бывает такая ситуация, когда ни один из методов не помог справиться с проблемой. Тогда придётся полностью раскрутить и разобрать весь инструмент, после чего удалить из конструкции шпиндель с патроном и редуктор. Все, что осталось, следует хорошо зажать в тисках, а далее можно снять патрон, используя ключ. Стоит отметить, что зажимать нужно весьма аккуратно: есть риск поломки агрегата из-за слишком больших усилий.

Стоит отметить, что в некоторых моделях шуруповёртов устанавливаются проточки, с помощью которых можно упростить себе задачу по снятию. Но в современном инструменте это встречается довольно редко.

Патрон может заклинить в том случае, если инструмент сильно перегрелся. Именно поэтому необходимо периодически давать машинке отдыхать. Стоит также следить, чтобы патрон не начал «бить». Это тоже может стать причиной неисправности.

Выбор нового инструмента

Если старый патрон не удалось аккуратным образом разобрать и отремонтировать, тогда необходимо произвести замену. Придётся выбирать новый. Необходимо отметить, что в конструкции шуруповёртов могут устанавливать разные виды патронов. Они бывают ключевые или бесключевые, а также быстрозажимные. Ключевое изделие отличается тем, что зажим на нём можно выполнить более качественно. Быстрозажимные патроны не уступают в таком параметре, но их приходится довольно часто менять, поскольку механизм зажима очень быстро приходит в негодность.

Если во время снятия патрона приходится часто менять оснастку, предпочтительнее всего подбирать быстрозажимной вариант, поскольку если заменить им старую деталь, то можно будет сэкономить время на этой процедуре. При использовании оснастки с большим диаметром лучше всего приобретать ключевой патрон.

Существуют патроны, которые закрепляются внутри устройства при помощи конуса. Они также изготавливаются с ключом или являются быстрозажимными. Выбор всегда остаётся исключительно за покупателем.

Снятие с известных моделей

В продаже имеется очень много различных моделей шуруповёртов, которые выпускаются из-под крыла многочисленных компаний. О многих из них покупатели даже не слышали. Но имеются модели, которые всегда на слуху. Чтобы наверняка понять, каким образом можно произвести демонтаж патрона, следует изучить примеры снятия этой детали на самых известных марках шуруповёрта.

Набрав в интернете соответствующий запрос, можно увидеть результат, где обязательно будет написана фраза: как снять патрон с шуруповёрта Макита. И это вполне объяснимо, ведь марка очень известная, а потому её и стоит рассмотреть.

Шуруповёрт Makita

В большинстве случаев фирма Makita изготавливает такие шуруповёрты, которые оснащаются резьбовым креплением. Он также имеет вспомогательную фиксацию в виде винта, имеющего левую резьбу. Чтобы разобрать такое устройство, необходимо придерживаться определённых действий.

Сначала потребуется по часовой стрелке открутить фиксирующий винт. После этого нужно нажать на кнопку стопора шпинделя. Корпус необходимо обернуть очень плотной тканью, а после сдавить в тисках. Ткань требуется для того, чтобы не повредить элементы конструкции. В кулачках следует стиснуть шестигранник, ударить молотком по свободной плоскости ключа, а после открутить патрон и убрать его с вала.

Этот способ должен обязательно помочь. Дело в том, что шуруповёрты Makita изготавливаются по одной технологии, а потому инструкция по разборке универсальна.

Машинки Bosch

Тем людям, кто задаётся вопросом о том, как снять патрон с шуруповёрта Bosch, следует обязательно узнать, что на такую машинку устанавливается фиксирующий винт. Именно поэтому все действия с изделием этой фирмы нужно производить в определённой последовательности:

Ключ надо поставить в кулачки машинки Бош, а после затянуть до того момента, как будут слышны несколько щелчков. Инструмент следует положить на край стола. Необходимо нажать на кнопку стопора, а после снять фиксатор, который находится на валу. Патрон нужно будет откручивать против часовой стрелки.

Стоит отметить, что при разборке оборудования необходимо быть очень внимательным и соблюдать определённую последовательность. Сборка осуществляется в обратном порядке. Важно не забыть установить все детали обратно.

Теоретические знания о разборке механизма на двух аппаратах должны дать достаточные навыки для того, чтобы своими руками произвести ремонт и других видов шуруповёртов, к примеру, Хитачи Метабо (Metabo), Зубр. Вопрос о том, как снять патрон с шуруповёрта Интерскол, тоже должен отпасть, равно как не должно возникнуть проблем и с другими производителями.

Интерскол ду 16 1000эр как снять патрон

Виды патронов

Сегодня в продажу поставляются два основных вида патронов:

Быстрозажимные патроны имеют еще одну классификацию:

Этот вид детали можно затянуть или открутить двумя руками, потому что одна муфта придерживается, а другая проворачивается при снятии оснастки.

двух муфтовый патрон

Работа с этим изделием предусматривает те же действия, только выполняются они одной рукой. Это возможно благодаря тому, что в конструкции таких изделий предусмотрена автоматическая блокировка вала при снятии оснастки.

Изготавливаются такие патроны из двух видов материала:

Использование пластмассового изделия – хорошая возможность уменьшить вес используемого оборудования, но этот материал не является достаточно надежным и не обладает устойчивостью к ударным нагрузкам. Быстрозажимные патроны могут использоваться как для выполнения бытовых, так и профессиональных задач.

Кулачковые патроны обладают большей надежностью, прочностью и способны выдержать большую ударную нагрузку , не маловажно для шуруповертов с наличием функции удара.

Как можно закрепить патрон

Есть несколько способов, крепления патрона. Среди них выделяются:

  • Резьба;
  • Конус Морзе;
  • Фиксирующий винт как дополнение к выше сказанному;

Одним из самых простых и надежных методов является конус, который стали использовать в 19 веке. Вал специально заточен под параметры конуса, который имеется в патроне. Когда два элемента соединяются, получается прочное соединение.

Видно резьбу на основном валу шуруповерта, на которой крепится патрон

Если рассматривать резьбовое соединение, то весь его смысл состоит в нанесении резьбы на патрон и вал. По технологии, что бы соединить детали достаточно просто накрутить изделие.

Не редко стали использовать и фиксирующий винт, который выступает в качестве дополнительного крепления. Как правило, головка у него выполнена в виде крестовой отвертки, а резьба нарезана влево. Увидеть винт можно, только если раскрутить максимально кулачки патрона.

Достаточно легко определить, какой способ крепления используется на шуруповерте, для этого необходимо просто его осмотреть. Если это конус Морзе, тогда на патроне будет написано примерно так 1-6 В10.

Такая надпись расшифровывается как диаметр хвостовика от 1 до 6 миллиметров, а В10 – размерность конуса, которую можно найти в любом справочнике машиностроителя.

На резьбовом соединении так же ставится маркировка, к примеру, 1,0-11 М12х1,25. М12х1,25 означает метрическую резьбу, а значения 1,0-11 говорят нам о размерности хвостовой части насадок. Если это инструмент зарубежного производителя, надпись будет указана в дюймах.

Как снять патрон

Нет ничего сложного в том, чтобы открутить патрон шуруповерта, для этого понадобится шестигранный ключ на 10

  • Ключ зажимается в патроне коротким концом
  • Включается шуруповерт на время достаточное чтобы, проворачиваясь, ключ ударил о стол

В результате этого удара патрон должен провернуться по левой резьбе, при помощи которой он крепится к валу.

Это один из способов, но он не единственный.

  1. Кулачки патрона необходимо полностью разжать, если на дне патрона будет винт, то это и есть дополнительное крепления к ведущему валу
  2. Выворачиваем винт по часовой стрелке
  3. Зажимаем шестигранник и пробуем резко провернуть его против часовой стрелки
  4. Патрон должен сдвинуться, но если этого не произошло, нужно по концу ключа нанести не сильный удар молотком

Бывает так, что ни один из этих методов, не помогает, тогда единственным выходом остается полностью разобрать инструмент и вытащить из его конструкции шпиндель с патроном и редуктором. Эта конструкция устанавливается в тиски и только после этого патрон снимается, используя ключ.

На некоторых моделях шуруповертов имеются специальные проточки, которые помогают упростить поставленную задачу. К сожалению, для современного инструмента это большая редкость. Проблема с патроном может возникнуть, если сильно перегреть инструмент, поэтому нужно давать отдыхать время от времени шуруповерту.

Принципы выбора нового изделия

Если старый патрон требует замены, приходит время выбрать новый. Стоит помнить, что в конструкции могут применяться различные виды патронов ключевые, инструмент в которых зажимается с помощью ключа, и бесключевые или быстрозажимные.

Читать также: Как заменить аккумулятор на шуруповерте своими руками

Преимущество ключевого изделия является то, что зажим на нем выполняется более качественно, впрочем, быстрозажимные тоже не уступают в этом параметре, но менять их приходится чаще по причине износа механизма зажима.

Если во время выполнения поставленной задачи приходится часто менять оснастку, то лучше выбрать быстрозажимной вариант, что позволит значительно сэкономить время. А вот при использовании оснастки большого диаметра предпочтение нужно отдавать ключевым патронам.

Патроны, которые крепятся в шуруповерте при помощи конуса, могут изготавливаться быстрозажимными и ключевыми, выбор всегда стоит за потребителем.

Если после всего выше сказанного остались вопросы, то советуем посмотреть видео, там все то же самое, только чуть более наглядно.

У владельцев шуруповёртов иногда возникает необходимость снять патрон с электроинструмента. Это может быт вызвано различными обстоятельствами:

  1. Ремонт, смазка и чистка этого узла.
  2. Желание заменить данный патрон другой моделью (иной конструкции, размера).

Данная операция не требует каких-то особых инструментов, умений и навыков. Но, выполняя её, необходимо помнить некоторые особенности, усложняющие действия по разборке. Большинство трёхкулачковых самоцентрирующихся патронов, устанавливаемых на шуруповёрты, быстрозажимные. То есть, имеют несколько отличий от обычных (ключевых типов):

  1. Узел имеет пластмассовую поверхность, способную разрушаться даже при минимальных механических воздействий на неё металлическими инструментами.
  2. Очень близкое расположение патрона к корпусу дрели, с маленьким зазором, который не позволит зафиксировать шпиндель трубным ключом или тисками.

Ещё один фактор, который может усложнить разборку самым лёгким способом, это относительная маломощность шуруповёрта (если сравнивать с дрелями).

Ремонт шуруповерта «Зубр» своими руками

В этом абзаце мы кратко рассмотрим основные неисправности шуруповерта, возникающие как в части конструктивных элементов, так и электрической части.

Проверять контакты и электрические цепи инструмента придется в случае, если:

  • невозможно включить шуруповерт;
  • отсутствует возможность переключения реверсного режима;
  • нельзя регулировать число оборотов рабочего органа инструмента в минуту.

Обнаружив в устройстве эти неисправности, первым делом стоит обратить внимание на такой важный элемент, как аккумулятор. В самом простом случае вы отделаетесь банальной зарядкой аккумулятора. В остальных же придется использовать мультиметр для более точного обнаружения проблемы. Измеряется напряжение на батарее аккумулятора. При его несовпадении значений с теми, которые указаны на корпусе, неисправными могут быть либо аккумулятор, либо зарядное устройство. Блок зарядки проверяется с помощью мультиметра. Должна проверяться каждая батарея, входящая в состав аккумулятора. При нахождении неисправных батарей они должны быть заменены на новые аналогичной емкости.

При ремонте кнопки пуска вам понадобятся некоторые знания в области электроники и радиотехники, а именно: умение читать схемы, навыки пайки. Пристальное внимание при разборке этого элемента следует обратить на потемневшие или обуглившиеся контакты, клеммы, при необходимости зачистить их шлифовальной шкуркой. Полная замена системы пуска возможна при невозможности регулировать обороты рабочего органа кнопкой. Это можно наблюдать в том случае, если при различном усилии нажатии на кнопку обороты изменяются не синхронно этому усилию.

Кнопка переключения или реверса при поломке может быть отремонтирована самостоятельно. Процесс ее ремонта аналогичен ремонту кнопки пуска. Следует обратить внимание на состояние контактов и клемм конструкции.

Первый обязательный этап! Вывинчивание фиксирующего винта

Первым, обязательным, этапом при снятии патрона с большинства бытовых шуруповёртов является вывинчивание фиксирующего винта, расположенного с торца шпинделя между кулачками. Это крепёжное изделие предназначено для предохранения быстрозажимного узла от самостоятельного «свинчивания» при работе с нагрузкой в режиме реверса (против часовой стрелки).

Например, при вывинчивании старых крепёжных изделий, когда необходимо увеличивать крутящий момент. При этом патрон может оставаться неподвижным, зафиксированным битой в обрабатываемой поверхности, а шпиндель будет совершать вращения «влево» (против часовой стрелки) и самостоятельно выкрутится из крепёжного узла шуруповёрта.

Чтобы не возникало таких ситуаций, производители применяют контрольный винт с «левой» резьбой. Именно его необходимо в первую очередь снять, выполняя следующие действия:

  1. Развести кулачки, чтобы между ними свободно проходил наконечник отвёртки.
  2. Выкрутить винт, выполняя вращения в правую сторону, так как он имеет «левую» резьбу.

Внимание! Канавки на головках винтов могут быть различного размера и формы (прямой или крестообразной). Поэтому необходимо иметь отвёртки с разными наконечниками.

Свинчивание быстрозажимного патрона со шпинделя шуруповёрта После того, как из торца шпинделя был вывинчен фиксирующий винт с «левой резьбой», можно снимать быстрозажимной патрон с шуруповёрта.

В связи с тем, что зазор между муфтой и корпусом составляет несколько миллиметров, то зафиксировать шпиндель при помощи тисков или трубного ключа не представляется возможным. Поэтому существует несколько других способов для снятия патрона.

Удерживая патрон рукой

Самый простой способ – это удерживать патрон рукой. Для этого необходимо выполнить следующие действия:

  1. Надеть спецовочную перчатку на ту руку, которая будет держать патрон.
  2. Установить регулятор крутящего момента на максимальный показатель или перевести шуруповёрт в режим сверления.
  3. Убедиться, что из торца шпинделя вывинчен фиксирующий винт.
  4. Свести кулачки патрона до минимального зазора.
  5. Удерживая патрон одной рукой, защищённой перчаткой, запустить вращение шуруповёрта в реверсном направлении (против часовой стрелки). Пока будут расходиться кулачки, электродвигатель наберёт обороты, и в момент их полного раскрытия получится своеобразный удар, который должен сдвинуть резьбовое соединение. Теперь свинтить патрон не составит особого труда.

Внимание! Это способ небезопасный! Запрещается им пользоваться при подтверждении хотя бы одного пункта:

  1. Отсутствие спецовочной перчатки.
  2. Мощность шуруповёрта превышает 500 Ватт.
  3. Неуверенность в собственных силах.
  4. Отсутствие хорошей физической подготовки (подростки, женщины, люди преклонного возраста).

Если данный способ не подходит по указанным выше запрещающим причинам или оказался безрезультатным, то необходимо применить следующие.

При помощи Г-образного инструмента

Данный способ вполне простой и безопасный, поэтому является приоритетным. Выполнять действия необходимо в следующей последовательности:

  1. Убедиться, что из торца шпинделя вывинчен фиксирующий винт.
  2. Закрепить в кулачках Г-образный инструмент. Лучше всего шестигранный ключ.
  3. Установить регулятор крутящего момента на максимальное значение или перевести его в режим сверления.
  4. Переключить направление вращения шпинделя в реверсный режим (против часовой стрелки).
  5. Запустить двигатель и дать ему возможность набрать максимальные обороты.
  6. Подвести вращающийся, закреплённый между кулачками, Г-образный инструмент к жёсткому упору. Например, слесарным тискам, гимнастической гире.
  7. В момент удара закреплённого Г-образного инструмента произойдёт быстрое свинчивание патрона со шпинделя.

Читать также: Самое большое сверло по металлу

Внимание! Патрон откручивается очень быстро, в течении менее одной секунды. Поэтому необходимо предусмотреть, чтобы он падал с минимальной высоты, то есть упор, о который будет происходить ударение Г-образным инструментом, должен находиться как можно ближе к полу.

Возможен и второй вариант этого способа:

  1. После вывинчивания винта и закрепления огранённого ключа (трёх-, четырёх-, пяти-, шестигранного) между кулачками, удерживаем шуруповёрт в одной руке, а с помощью другой наносим удар молотком (киянкой) по плечу торчащего инструмента, чтобы вращение происходило против часовой стрелки.
  2. «Сорвав», таким образом, патрон с места, откручивать можно продолжать рукой.

Этот подвид откручивания особенно эффективен в тех случаях, когда нет напряжения в сети (сетевой шуруповёрт), разряжен аккумулятор или электроинструмент находится в нерабочем состоянии.

Ремонтируем шуруповерт поэтапно

  1. Достаем двигатель и осторожно отсоединяем мотор и редуктор.
  2. Разбираем сам редуктор. Чтобы собрать его точно также как он и был нужно сфотографировать его или же схематично зарисовать месторасположения редуктора.
  3. Если у муфты стерты зубчики, то заменяем ее на новую. Ее необходимо жестко зафиксировать.

Осуществляем ремонт с помощью слесарных тисков, дрели и сверла нужного размера. Также вам понадобятся кусачки и несколько винтов.

Процесс ремонта отнимет у вас не очень много времени и внимания. Если вы все-таки решили починить стертые зубчики старой муфты, а не покупать новую, то вам понадобится дрель и сверло. Для этого вам будет достаточно просверлить несколько отверстий в тех местах, где были зубчики и ввернуть в эти отверстия необходимое количество винтов.

Если части винтов выступают, то укорачиваем их с помощью кусачек и включаем шуруповерт, чтобы проверить работоспособность инструмента.

Ниже в видео вы сможете визуально посмотреть сам процесс ремонта.

Снятие патрона с разобранного шуруповёрта

Все вышеперечисленные способы предполагают снятие патрона с целого шуруповёрта. Но может возникнуть ситуация, когда электроинструмент окажется разобранным. Патрон будет снят с шуруповёрта вместе с редуктором.

Тогда снять кулачковый узел можно двумя способами:

  1. Закрепить редуктор между губок тисков, используя мягкие прокладки (например, деревянные), чтобы не повредить корпус. Закрепить Г-образный инструмент в кулачках, и попробовать «сорвать» патрон при помощи молотка.
  2. Подобрать торцевой гаечный ключ таким образом, чтобы он плотно садился на три шпильки редуктора (можно начать с размера №19).

Удерживая патрон одной рукой, второй проворачиваем ключ против часовой стрелки.

Конструкции большинства производителей современных бытовых шуруповёртов с быстрозажимными трёхкулачковыми патронами очень похожи, поэтому методы разборки применимы к большинству моделей.

Самым простым и безопасным способом является использование Г-образного огранённого инструмента, зажимаемого между кулачками патрона.

Шуруповерт – это один из наиболее востребованных инструментов не только на производстве, но и в частном хозяйстве. Применим он для проведения различных работ, в том числе, мелкого домашнего ремонта, а также сборки и установки мебели.

Зажимной патрон для шуруповерта

С ним эксплуатируются сверла, фиксируется насадка шлифовальная. Несмотря на то, что данный механизм являете одним из наиболее надежных, некоторые трудности с его эксплуатацией могут возникнуть. Связаны они обычно с заменой патрона. О том, как снять патрон с шуруповерта, подобрать и установить новый самостоятельно, пойдет речь в данном материале.

Специфика конусного крепления

В современных ручных электродрелях конус Морзе встречается редко. Такие модели комплектуются специальными съемниками, а процесс демонтажа отображается в техническом описании.

В старых советских дрелях конструкция редуктора позволяла снимать патрон довольно грубыми способами. Можно было пробовать разъединить конусные поверхности клиновидным предметом, слегка подбивая его с разных сторон.

Другой вариант – брали дрель одной рукой патроном вниз, а другой наносили молотком легкие удары по торцу. Если не помогало, смазывали место посадки проникающим составом (керосином или смазкой WD-40), выдерживали несколько часов и снова пробовали сбить патрон.

Применять такой метод можно, если подшипник вала установлен внутри корпуса. Для большинства используемых в наше время дрелей этот способ неприемлем, так как может повлечь повреждения подшипников или редуктора.

При подборе нового патрона обращайте внимание на разновидность крепления, посадочный диаметр и возможность работы в ударном режиме, если у вашей дрели присутствует данная опция.

Источник: buildip.ru

Проблемы с сверлильным патроном Makita — готово к самостоятельной работе

Makita — японская компания по производству электроинструментов, которая выпустила первую перезаряжаемую дрель. Их сверла обычно чрезвычайно надежны и долговечны. Сверлильный патрон — это то место, где вы вставляете сверла или другие вращающиеся инструменты в дрель. Несмотря на отличную репутацию компании Makita, были многочисленные жалобы на проблемы с ослаблением сверл из патрона или выскальзыванием из патрона во время сверления. Читайте дальше, чтобы узнать, как устранять эти проблемы, чтобы вы могли быстро определить причину проблем с сверлильным патроном Makita и эффективно решить их.

Если вы хотите узнать, как решить проблему с сверлильным патроном Makita, сначала снимите патрон. Затем продолжайте и сделайте надрез на верхней части стопорного винта. Теперь используйте дрель, чтобы удалить винт. Снимите патрон с дрели и выньте оставшуюся часть стопорного винта. Затем снова установите патрон.

Сверлильный патрон Makita застрял в открытом положении

Если ваш сверлильный патрон Makita застрял в открытом положении, это действительно раздражает и раздражает. К счастью, вы можете решить эту проблему, выполнив шаги, описанные ниже.

Если ваш сверлильный патрон Makita застрял в открытом положении, внимательно проверьте, полностью ли затянут винт внутри сверлильного патрона. Если винт ослаблен, используйте соответствующую отвертку, чтобы плотно затянуть винт.

Вам нужно будет повернуть винт против часовой стрелки.

Сверлильный патрон Makita не высвобождается/ослабляется/открывается

Если ваш сверлильный патрон Makita не высвобождается или не открывается, вы можете попробовать использовать плоскогубцы для блокировки канала, чтобы освободить его.

Если вы хотите узнать, как починить сверлильный патрон Makita, который не высвобождается, не ослабляется и не открывается, сначала освободите его с помощью пассатижей для фиксации канала. Теперь выньте сверло, закройте сверлильный патрон Maita и убедитесь, что кулачки выровнены.

Сверлильный патрон Makita не затягивается

Если ваш сверлильный патрон Makita не затягивается, это обычно происходит из-за ослабленного или изношенного кольца. Это можно легко исправить, выполнив несколько шагов, чтобы затянуть патрон.

Если вы хотите знать, как починить сверлильный патрон Makita, который не затягивается, продолжайте и держитесь за кольцо. Теперь поверните втулку против часовой стрелки, чтобы открыть кулачки патрона. Затем поместите сверло в патрон и полностью вставьте его.

Крепко держитесь за кольцо, поворачивая втулку по часовой стрелке, что затянет патрон.

Проскальзывание сверлильного патрона Makita

При сверлении дрелью Makita всегда существует вероятность проскальзывания контрольного элемента сверла. Часто это происходит из-за того, что патрон изношен и больше не может плотно удерживать сверло в зафиксированном положении и на месте. Это также может быть связано с ненадежной фиксацией сверла до начала сверления.

Если вы хотите узнать, как устранить проскальзывание сверлильного патрона Makita, разъедините кулачки патрона и выньте винт, который находится в середине патрона. Продолжайте и отсоедините патрон, а затем оцените любые чрезмерные блокировки из-за скопившейся грязи и мусора.

Теперь очистите патрон мягким чистящим средством, используя сухую ткань. Будьте осторожны, чтобы не нанести этот очиститель в более глубокие щели патрона, что в конечном итоге может привести к его полной блокировке в будущем.

Затем используйте жидкость для фиксации резьбы, чтобы покрыть винт, чтобы он был прочно соединен с патроном.

Устранение раскачивания сверлильного патрона Makita

Если ваш сверлильный патрон Makita шатается, это не только неприятно, но и может быть опасно. Вибрация сверлильного патрона часто может быть результатом значительного износа в результате многолетнего использования. Читайте дальше, чтобы узнать больше о том, как починить шатающийся сверлильный патрон Makita.

Если вы хотите узнать, как решить проблему раскачивания сверлильного патрона Makita, попробуйте затянуть патрон. Вы можете сделать это, сняв батарейный блок, а затем переместив переключатель направления вращения в положение «Выкл.», что является средним значением.

Владелец контента, защищенного авторским правом: Readytodiy.com и был опубликован 1-м 09.03.2022. .

Дрель Makita не вращается/не вращается

Если ваша дрель Makita не вращается и не вращается, это не может не вызывать разочарования и может остановить вас при попытке завершить важный проект. Если это происходит, выполните действия по устранению неполадок, описанные ниже, чтобы быстро решить эту проблему.

Если вы хотите узнать, как починить дрель Makita, которая не крутится и не крутится, вероятно, это связано с проблемой основных внутренних частей дрели. Проверьте целостность коробки передач и трансмиссии. Также проверьте шпиндель и патрон, а также все шестерни и ручки.

  Затем обязательно замените все изношенные или неисправные.

Дрель Makita продолжает вращаться

Если дрель Makita продолжает вращаться, но патрон остается неподвижным, это обычно связано с проблемой коробки передач. Сама передача состоит из сцепления и трансмиссии. После длительного использования редуктор имеет свойство просто изнашиваться, о чем свидетельствует скрежещущий звук при вращении сверла.

Если вы хотите узнать, как починить дрель Makita, которая продолжает вращаться, сначала снимите ручку дрели Makita. Теперь сними Чака. В зависимости от модели дрели Makita, которая у вас может быть, вам может понадобиться использовать плоскую или крестообразную отвертку для снятия патрона.

Затем с помощью шестигранного ключа снимите сверлильный патрон Makita. Снимите крышку, которая затем позволит вам вынуть Gear Case.

Дрель Makita продолжает останавливаться

Если ваша дрель Makita продолжает останавливаться, это может быть связано с чем-то простым, например, с тем, что один из переключателей находится в неправильном положении, а дрель впоследствии находится в нейтральном положении или соскальзывает в положение и из него. Если это не вызывает проблемы, проблема может быть связана с питанием или аккумулятором.

Если вы хотите узнать, как починить дрель Makita, которая постоянно останавливается, проверьте зарядное устройство и саму батарею. Используйте мультиметр, чтобы проверить целостность зарядного устройства и аккумулятора. Вы также можете попробовать полностью удалить аккумулятор.

Затем вставьте резервную батарею, чтобы посмотреть, решит ли это проблему. Вы также можете попробовать использовать совершенно новую батарею, чтобы убедиться, что предыдущая батарея просто изношена или неисправна.

Дрель Makita продолжает резать

Если ваша дрель Makita продолжает резать, это действительно раздражает и расстраивает. Иметь сверло, которое, кажется, имеет собственное мнение и врезается и выключается по желанию, сводит с ума. К счастью, вы можете определить причину этой проблемы, выполнив несколько простых шагов по устранению неполадок, описанных ниже.

Если вы хотите узнать, как починить дрель Makita, которая постоянно отключается, сначала проверьте шнур питания, чтобы убедиться, что он не изношен и не закорочен. Затем продолжайте и оцените выключатель питания. Если ваша дрель Makita имеет загрязненные или неисправные контакты, это повлияет на мощность.

Это повлияет на питание дрели, вызывая периодическое прекращение подачи питания на дрель. Если это так, распылите немного средства для очистки контактов.

Распылите очиститель контактов на переключатель в сборе и повторите этот процесс снова и снова примерно десять или двенадцать раз, а затем повторите процесс снова.

Также обязательно очистите контакты аккумулятора, если они тоже покрылись частицами грязи.

Вы также можете попробовать оценить весь редуктор вашей дрели Makita, чтобы увидеть, может ли проблема с этим привести к тому, что ваша дрель продолжит работать.

Чтобы получить доступ к редуктору, сначала снимите патрон. Сначала откройте патрон как можно шире. Найдите внутри стопорный винт с обратной резьбой. Итак, чтобы снять его, необходимо повернуть отвертку по часовой стрелке.

После удаления этого большого винта снимите патрон с помощью большого шестигранного ключа. Вставьте его в патрон так же, как обычное сверло. Вращайте его, пока не увидите, что он выходит за сверло.

Теперь вы можете использовать удлиненный шестигранный ключ в качестве рычага. Возьмите молоток и быстрым сильным движением ударьте им по шестигранному гаечному ключу, который освободит патрон, и вы сможете его отвинтить.

Отвинтите шестигранный ключ против часовой стрелки и извлеките аккумулятор.

Затем снимите заднюю крышку, которая крепится двумя разными винтами.

Теперь снимите корпус. На этом этапе очень важно отсоединить радиатор (который отводит тепло от транзистора) от двигателя и осторожно вытащить его из двигателя.

Слегка приподнимите шестерню в сборе и будьте осторожны при перемещении селектора передач, так как на его задней стороне есть пара пружин, которые можно легко потерять.

Теперь можно приступить к установке нового узла шестерни. Обязательно установите переключатель передач обратно на узел шестерни.

Он должен надеваться на небольшую стойку, а пружины должны проходить по обеим сторонам стойки.

Теперь совместите шестерни на двигателе с шестернями на шестерне в сборе.

Соедините их вместе, а теперь поместите редуктор обратно в корпус двигателя.

Уделите этому процессу столько времени, сколько вам нужно, и убедитесь, что все точно выровнено. На задней стороне поля есть выемка, которая фиксируется в корпусе.

Теперь также верните радиатор на место, и вы должны услышать, как он встал на место со щелчком.

Теперь, когда у вас есть новый редуктор в сборе, вы можете приступить к установке корпуса, закрутив все снятые ранее винты на место.

Теперь можно приступить к установке задней крышки дрели.

Владелец статьи для копирования этой статьи Readytodiy.com. Этот пост был впервые опубликован 09.03.2022..

Прежде чем вы это сделаете, чрезвычайно важно проверить пружины щеток, пока у вас еще не снята коробка передач.

Убедитесь, что они все еще на месте. Если все по-прежнему выглядит хорошо, прижмите крышку обратно и закрепите ее двумя винтами.

На этом этапе снова привинтите патрон к шпинделю и откройте патрон, чтобы заменить стопорный винт.

Помните, что это обратная резьба, поэтому затяните ее обратно, вращая против часовой стрелки. Этот пост был опубликован 2022-03-09..

Проблемы с аккумулятором/зарядным устройством дрели Makita

Как заменить сверло

istockphoto.com

Замена сверла — один из первых шагов на пути домашнего мастера от «зеленого» к «великому». Но для тех, кто еще не совсем освоился с электроинструментами, это немалый подвиг.

Крутящий момент сверла может вызвать беспокойство у новых пользователей, а различные типы патронов могут запутать работу. Это руководство о том, как заменить сверло, может избавить вас от страха и путаницы в работе.

Детали сверла, которые необходимо знать

Изучая, как заменить сверло на сверле, важно знать несколько частей инструмента.

  • Губки (также называемые цангой) затягивают сверло и удерживают его на месте.
  • Патрон представляет собой круглую часть, окружающую кулачки. Патрон открывает и закрывает кулачки.
  • Переключатель направления находится над спусковым крючком, и его положение определяет направление вращения патрона.
  • Триггер управляет потоком энергии от аккумулятора к двигателю и определяет скорость вращения патрона.

Знание этих деталей и принципов их работы значительно облегчит замену бит или установку насадок для дрели.

Связанный: Лучшие дрели DeWalt

Как заменить сверло с помощью быстрозажимного патрона

Большинство современных аккумуляторных дрелей имеют бесключевой патрон, а это означает, что пользователю не нужно искать специальный инструмент для ослабления или затягивания механизм, удерживающий биту. Хотя это действительно облегчает обучение замене сверл, некоторые новички могут поначалу чувствовать себя потерянными.

Вот как заменить сверло на дрели с быстрозажимным патроном.

ШАГ 1: Переведите дрель в положение против часовой стрелки.

Возьмите дрель обеими руками, положив одну руку на рукоятку, а другую на патрон.

Взявшись рукой за рукоятку, нажмите переключатель направления, расположенный рядом со спусковым крючком, до упора вправо, чтобы перевести дрель в режим вращения против часовой стрелки. Это позволит пользователю ослабить патрон с помощью курка и двигателя.

Реклама

ШАГ 2: Аккуратно нажмите на спусковой крючок.

Слегка направьте курок вверх, чтобы сверло не выпало на этом этапе.

Крепко возьмитесь за патрон одной рукой и осторожно нажмите на спусковой крючок. Патрон начнет слегка вращаться в руке пользователя, прежде чем кулачки отпустят сверло и патрон начнет свободно вращаться.

Отпустите спусковой крючок, зафиксируйте переключатель направления в среднем положении и извлеките долото из челюстей.

ШАГ 3: Вставьте новую насадку и затяните.

Вставьте новую насадку в кулачки патрона. Крепко возьмитесь за патрон, сдвиньте селектор до упора влево и осторожно нажимайте на спусковой крючок, пока кулачки не сомкнутся на бите. Отпустите спусковой крючок и быстро поверните патрон рукой, чтобы убедиться, что кулачки достаточно захватывают сверло.

Наконечник Pro : может быть трудно отцентрировать маленькую фрезу в широко раскрытых челюстях. В этом случае сначала сомкните бранши примерно до нужного размера, прежде чем вставлять биту.

istockphoto.com

Как заменить сверло в патроне с ключом

В сетевых дрелях или сверлильных станках используются патроны с ключом. Эти устройства работают аналогично бесключевым патронам в том смысле, что кулачки зажимают биту, но пользователи должны управлять ими с помощью специального ключа, называемого «ключом», чтобы зажимать или ослаблять биту.

Вот как снять сверло и заменить его в патроне с ключом.

ШАГ 1: Отсоедините инструмент от сети и вставьте ключ в патрон.

Случайное нажатие на спусковой крючок или выключатель при вставке ключа в патрон с ключом может привести к травме, поэтому сначала отключите инструмент от сети.

Затем найдите ключ (обычно он прикреплен к шнуру или крепится сбоку сверлильного станка). Затем вставьте его так, чтобы маленькая ручка на конце вошла в одно из отверстий на патроне, сцепив зубья ключа с зубьями патрона.

Реклама

ШАГ 2: Поверните ключ, чтобы открыть патрон.

Сильно нажимая на ключ, поверните его против часовой стрелки, чтобы открыть кулачки патрона. Зубья на ключе будут вращать зубья на патроне, как набор шестерен.

Когда давление в кулачках спадет, извлеките ключ и поверните патрон рукой, чтобы открыть кулачки. Остерегайтесь, что бита может выпасть во время шага, что может привести к необходимости заточки биты.

ШАГ 3: Вставьте новую насадку и закрутите патрон.

Для более крупных бит ослабьте патрон вручную, пока бита не войдет в патрон. Для бит меньшего размера затягивайте патрон вручную, пока бита не окажется по центру между кулачками.

Максимально затяните патрон на бите вручную, прежде чем вставить ключ в патрон. Поверните ключ по часовой стрелке, чтобы зажать бранши на бите.

istockphoto.com

Как заменить насадки в ударном шуруповерте

Ударные гайковерты используют различные типы насадок и имеют уникальный патрон, называемый «быстросъемным», который довольно прост в использовании. Однако, если пользователь не знаком с тем, как работают эти патроны, он может крутить свои колеса (и патрон), пока не разберется. Следующие шаги помогут.

ШАГ 1: Возьмитесь за основание патрона и потяните.

Ударные гайковерты используют подпружиненные патроны с шариковыми фиксаторами внутри для захвата насадок. Чтобы удалить эти биты, возьмитесь за основание патрона между большим и указательным пальцами и потяните патрон в сторону от передней части инструмента.

Бит будет свободен, но может и не выпасть. Попробуйте еще раз, но на этот раз возьмитесь за биту и патрон, одновременно сдвинув их вперед, чтобы освободить биту.

ШАГ 2: Установите новую фрезу в патрон.

Наклоните ударный инструмент вверх и поместите новую насадку в патрон. Биты ударного шуруповерта имеют шестигранные основания, поэтому обязательно правильно их выровняйте. Бита, скорее всего, еще не защелкнется в патроне, поэтому держите отвертку вверх, чтобы бита не выпала.

Реклама

ШАГ 3: Потяните патрон вперед, чтобы установить биту.

Удерживая ударный инструмент направленным вверх, потяните патрон вперед, чтобы освободить фиксаторы и позволить бите встать на место. Возможно, потребуется немного покачать ударным шуруповертом или даже протолкнуть биту, удерживая патрон в открытом положении.

Как только бита упадет в оправку, отпустите патрон и потяните биту, чтобы убедиться, что она встала на место.

istockphoto.com

Заключительные мысли

Эти техники профессионального уровня заставят домашних мастеров мгновенно менять насадки, как опытные ветераны. В то время как небольшие нюансы того, как вставить сверло в дрель, могут потребовать некоторой практики, эти пошаговые инструкции охватывают основы. Просто держите руки подальше от бит, отключайте сетевые дрели и слегка нажимайте на спусковой крючок для быстрой и безопасной замены бит.

Связанный: Лучшие сверла для плитки

Реклама

Как заменить патрон на дрели?

На этой странице

Последнее обновление 4 августа 2022 г. , 22:07

Замена патрона на дрели может оказаться сложной задачей, если вы не выполните несколько простых шагов. Во-первых, вам нужно найти подходящий сменный патрон для вашей дрели. Это не займет много времени. Затем нужно высверлить патрон из дрели. Эта часть самая сложная, так что не торопитесь. Хотя это может быть не самая гламурная задача, ремонт вашей дрели — это проще простого, если вы знаете, что делаете. Замена патрона на дрели может быть дорогостоящей задачей, поэтому хорошей идеей будет устранить проблему, прежде чем выкладывать большие деньги за новый.

Как заменить сверлильный патрон

Инструменты и детали

Соберите инструменты и детали, необходимые для модернизации или замены большинства сверлильных патронов. Однако у некоторых есть установочные винты Phillips, а у некоторых новых сверл есть винт Torx для установочного винта. Используйте отвертку, чтобы удалить установочный винт или стопорный винт.

Молоток для вдавливания кулачков в патрон, если патрон заедает. Пробойник вдавливает кулачки патрона внутрь. Это если вам нужно добраться до установочного винта. Замените большой шестигранный ключ шестигранным ключом, который подходит для патрона.

Выбор между сменным патроном и ключом. Для наиболее распространенных патронов используются четыре разных ключа. Три размера патрона ½ ⅜ ¼, два шпинделя с наружной и внутренней резьбой, два размера шпинделя ½ и ⅜ и два нереверсивных и реверсивных крутящих момента.

Снятие патрона

Снимите патрон с дрели. Снять патрон может быть непросто. Пока дрель работает, патрон и установочный винт затягиваются на шпинделе, он затягивается на шпинделе. Многие нереверсивные дрели и патроны не имеют установочного винта.

Раздвиньте кулачки патрона, пока они не втянутся, чтобы можно было вынуть установочный винт. Установочный винт находится внутри горловины патрона. Поверните установочный винт по часовой стрелке, чтобы вывернуть установочный винт из шпинделя сверлом, направленным на вас.

Поверните патрон против часовой стрелки, чтобы отвинтить патрон от шпинделя. Патрон может быть настолько плотно прижат к шпинделю, что вы не сможете открутить патрон вручную. Вместо этого используйте шестигранный или шестигранный ключ в патроне и затяните кулачки на шестигранном ключе.

Ударьте рукой по шестигранному ключу, чтобы патрон вращался против часовой стрелки. Закрепите дрель на верстаке или в тисках, если вам нужно сильно ударить шестигранным ключом. Когда патрон ослаблен, патрон легко отвинчивается от шпинделя. Ваша рука не сломает замок патрона на шпинделе, если вы ударите по шестигранному ключу молотком.

Откройте и снимите заклинивший патрон.

Вставьте ключ в патрон и поверните его против часовой стрелки. Постучите по концам губок молотком. Убедитесь, что кулачки полностью втянуты в корпус патрона или заподлицо с лицевой стороной патрона.

Чтобы втянуть кулачки патрона в корпус патрона и удалить установочный винт, возьмите пробойник и постукивайте по концам кулачков, поворачивая ключ патрона. Возможно, вам придется постучать по губкам, а затем несколько раз повернуть ключ, пока челюсти не втянутся.

Снимите установочный винт, поворачивая его по часовой стрелке.

Если вы не можете закрыть кулачки шестигранным ключом, вставьте ключ в патрон. Ключ не должен давить на зубчатый венец. Ударьте по ключу молотком, чтобы он вращал патрон против часовой стрелки. Если ключ патрона давит на зубчатый венец, когда вы ударяете по ключу молотком, это может повредить зубчатый венец или ключ патрона. Закрепите патрон на верстаке или тиски, чтобы сильно ударить по ключу.

Замена патрона

Новый патрон должен насаживаться на шпиндель, поворачивая его по часовой стрелке, а установочный винт – против часовой стрелки. Таким образом, вы закончили модернизацию дрели.

Как снять патрон с электродрели

  1. Отключите дрель от сети. При выполнении ремонта или технического обслуживания обязательно сначала отключите инструмент от сети. Вы не можете допустить, чтобы дрель начала вращать гаечный ключ, когда вы неосознанно нажимаете на спусковой крючок.
  2. Снимите стопорный винт. Откройте кулачки и найдите фиксирующий винт в нижней части патрона. Если есть винт, удалите его, прежде чем отвинчивать патрон. Крепежные винты имеют левую резьбу, поэтому поверните их по часовой стрелке, чтобы снять. Сомкните губки, пока они не коснутся отвертки. Это помогает держать его по центру и перпендикулярно. Винт может не откручиваться, если на нем есть резьбовой герметик или если он ржавый. Ударный драйвер может творить чудеса.
  3. Определите средства захвата. В зависимости от конкретной модели вашей дрели и патрона, захватите один из них или оба с помощью обычного гаечного ключа. Шпиндели имеют разную форму.
  4. Используйте двойной гаечный ключ, одинарный гаечный ключ или метод без ключа, в зависимости от того, к каким частям подходит гаечный ключ. Метод двойного ключа более цивилизованный и позволяет прикладывать более контролируемое усилие.
  5. Если и шпиндель, и патрон позволяют использовать гаечный ключ, возможно, потребуется использовать тонкий гаечный ключ, так как может не хватить места для установки ключа обычного размера. Держите патрон с правой резьбой. Поверните против часовой стрелки, чтобы удалить. При противоположном действии двух ключей любой патрон должен ослабнуть.

Сменный патрон для дрели Black and Decker

  1. Ударьте по ключу по часовой стрелке деревянным молотком или подобным предметом, чтобы ослабить винт внутри патрона.
  2. Полностью откройте кулачки патрона. Вставьте отвертку в нижнюю часть патрона, чтобы зацепить головку винта. Снимите винт, повернув по часовой стрелке левый винт.
  3. Патрон должен быть обращен к вам, чтобы вставить ключ в любое отверстие с левой стороны. Деревянным молотком резко ударьте по ключу против часовой стрелки. Это ослабит патрон, чтобы его можно было открутить вручную.

Как снять заклинивший сверлильный патрон

  1. Раскройте патрон в максимально широкое положение. Используйте молоток и пробойник, чтобы забить центр стопорного винта. Это стабилизирует буровое долото на начальных этапах бурения.
  2. Высверлите головку стопорного винта. Выберите сверло того же диаметра, что и головка стопорного винта. Совместите сверло с центром стопорного винта. Начните сверлить, следя за тем, чтобы сверло оставалось по центру стопорного винта. Регулярно делайте остановки для осмотра стопорного винта и удаления металлической стружки из патрона. Не допускайте смещения сверла в стороны патрона.
  3. Максимально разверните патрон. Ударьте молотком по выступающему концу шестигранного ключа. Когда достаточная часть головки винта удалена, патрон отрывается от шпинделя. Продолжайте вращать узел патрона рукой, пока он не выйдет из зацепления со шпинделем.

Сменный патрон для дрели Bosch

  1. Извлеките аккумулятор из дрели. Если у вас есть защелка сзади, нажмите на защелку и выдвиньте аккумулятор из дрели.
  2. Поверните втулку муфты мимо цифр до символа, напоминающего сверло. В этом положении сцепление блокируется.
  3. Держите дрель одной рукой и свободной рукой поверните втулку патрона против часовой стрелки, чтобы открыть кулачки патрона.
  4. Поверните винт по часовой стрелке с помощью крестообразной отвертки и извлеките винт из патрона.
  5. Вставьте короткий конец шестигранного ключа на 1/2 дюйма в патрон и затяните кулачки.
  6. Ударьте молотком по длинному концу шестигранного ключа, чтобы повернуть патрон против часовой стрелки.
  7. Протрите головку шпинделя дрели чистой тряпкой.
  8. Руками навинтите новый патрон на шпиндель патрона по часовой стрелке. Вставьте короткий конец шестигранного ключа в патрон и затяните кулачки.
  9. Откройте кулачки патрона и отпустите шестигранный ключ. Установите винт во внутреннюю центральную часть нижней части патрона и затяните его с помощью отвертки с крестообразным шлицем. Поверните его против часовой стрелки, чтобы установить и затянуть.

Замена быстрозажимного патрона

  1. Снять патрон с дрели
  2. Снять нижний корпус
  3. Снимите верхнюю часть корпуса.
  4. Отметьте челюсти.
  5. Разобрать и очистить.
  6. Время челюсти.
  7. Подготовьте рукав.
  8. Запрессовать подшипники.
  9. Завершите сборку.

Сменный патрон сверла Milwaukee

  1. Поверните патрон против часовой стрелки.
  2. Удалите 28-мм внутренний винт, крепящий патрон к дрели, с помощью отвертки Phillips №3.
  3. Поверните винт по часовой стрелке, чтобы ослабить его.
  4. Вставьте шестигранный ключ в патрон и затяните патрон на ключе.
  5. Поверните шестигранный ключ против часовой стрелки, чтобы снять патрон.
  • Автор
  • Последние сообщения

Дэвид Д. Хьюз

Я просто люблю создавать вещи своими руками. Удивительно, как мало я ценил эти навыки, когда был моложе. Сегодня это источник большой радости. Я строгаю, вырезаю, выжигаю по дереву и многое другое!

Последние сообщения Дэвида Д. Хьюза (посмотреть все)

Какой Dremel купить? дрель/шуруповерты. Поэтому, когда на прошлой неделе два представителя компании Jacobs Chuck Manufacturing Co. появились в нашем офисе, чтобы продемонстрировать новый быстрозажимной патрон для послепродажного обслуживания, мы полностью сосредоточились на них.

Не помешало и то, что чиновники Джейкобса тоже превратили свою небольшую демонстрацию в состязание среди редакторов. Сначала немного о новых патронах SoftGrip, потом расскажу о конкурсе.

Патрон SoftGrip заменяет стандартный патрон на аккумуляторной дрели, независимо от того, патрон 3/8″ или 1/2″, одновтулочный или двухвтулочный. У SoftGrip есть ряд преимуществ, которые очевидны и неожиданны.

Патрон заметно легче закрыть, чем твердосплавный или гладкий пластиковый патрон. И это благодаря его мягкому, шершавому, почти липкому червячному ощущению. Вы действительно можете ухватиться за патрон, чтобы закрыть его на сверле, что отлично подходит для тех, кто страдает от артрита или чего-либо еще, что уменьшает его или ее хватку.

Мягкая рукоятка — это не просто что-то, отлитое на внешней стороне патрона. По словам Майка Гудсона, менеджера по разработке основных продуктов Jacobs, он интегрирован в конструкцию патрона с использованием запатентованного процесса двойного литья под давлением.

Для нас с вами это означает, что мягкая поверхность не будет отслаиваться при использовании.

SoftGrip может быть легче стандартного патрона. Например, наш стандартный патрон Makita весит 9,2 унции, а патрон серии SoftGrip 3000 для этой дрели весит 5,6 унции. По словам Джеймса Хоу, менеджера по маркетингу продукции, эта разница в весе заметна, когда вы держите дрель в руках, а также может увеличить время ее работы примерно на 10 процентов.

Однако снижение веса достигается главным образом за счет патронов серии SoftGrip 3000, в конструкции которых используется больше алюминия. Промышленная версия SoftGrip, серия 6000, имеет в конструкции больше стали, что, конечно же, увеличивает вес. Наш стандартный патрон Hitachi весит 9,3 унции. Замена SoftGrip 6000 весит 10,2 унции.

Единственная дополнительная проблема с SoftGrip заключается в том, что вам нужно снять свой старый патрон. Иногда это легко, а иногда нет, в чем я убедился, заменив патроны на нескольких сверлах. Вот дрель (извините за это): Удалите винт внутри патрона, который крепит ее к двигателю дрели. Это винт с обратной резьбой, так что он очень свободный. Затем вы вставляете большой шестигранный ключ в кулачки дрели и ударяете по шестигранному ключу молотком, чтобы вращать патрон против часовой стрелки. Это ослабляет патрон, и вы затем отвинчиваете его. Добавить SoftGrip еще проще (инструкции прилагаются).

Закрепление сверла на станке значительно облегчило снятие патрона одному монтажнику.

У меня не возникло проблем с заменой патрона на наших дрелях Milwaukee и Hitachi. Наши Makita немного подрались с нами, но после нескольких любовных нажатий патрон ослаб. А вот дрель Ridgid просто отказала. Все попробовали это на прошлой неделе (мы даже привели бывшего старшего редактора Дэвида Тиля, грубого, чтобы попробовать). Этим утром мы со старшим редактором Робертом У. Лэнгом предприняли еще одну попытку.

Мы сняли патрон вместе с узлом сцепления дрели, рассыпав повсюду шарикоподшипники. Нехорошо. Возможно, наш патрон был закручен особенно бойким роботом. Кто знает? Так что будьте осторожны при снятии патрона.

Теперь об этом состязании: чиновники Jacobs попросили каждого редактора затянуть стандартный патрон и измерили, какой входной крутящий момент ему или ей удалось приложить к патрону. Затем каждый редактор провел такой же тест с патроном SoftGrip и измерил входной крутящий момент, который был намного выше. Это означает, что SoftGrip обеспечивает лучший захват при том же объеме работы. Вот номера до и после, хотя я изменил имена, чтобы защитить личность редакторов:

1. Редактор с конским хвостом: Стандартный патрон: 83,7 дюйма/фунта. SoftGrip: 88 дюймов/фунтов.
2. Редактор в перчатках: Стандартный патрон: 83,1 дюйма/фунты. SoftGrip: 175,2 дюйма/фунт.
3. Редактор с пламенными волосами и темпераментом: Стандартный патрон: 47 дюймов/фунтов. SoftGrip: 69,4 дюйма/фунт.
4. Редактор с «Little Girl Hands»: стандартный патрон: 89,5 дюймов/фунтов. SoftGrip: 176,1 дюйм/фунт.

Итог: нам нравятся эти патроны, и сейчас мы проверяем их на прочность в магазине. Патроны теперь доступны в Home Depot и Lowe’s по цене от 25 до 32 долларов, в зависимости от модели.

– Christopher Schwarz

Рекомендации по продуктам

Вот некоторые расходные материалы и инструменты, которые необходимы нам в повседневной работе в магазине. Мы можем получать комиссию с продаж, на которые ссылаются наши ссылки; тем не менее, мы тщательно отобрали эти продукты за их полезность и качество.

  • Зажим для ручного винта

  • Крег Мини Трак

  • Приспособление и зажимная планка

Как снять патрон с электрической отвертки Makita

Содержание:

Как снять патрон с электрической отвертки Makita

Давно не секрет, что это электрическая отвертка , которая делает завинчивание и вывинчивание шурупов более быстрым и удобным.

Каждый инструмент имеет свойство изнашиваться и выходить из строя. Особенно это касается подвижных и часто используемых деталей. В электрошуруповерте такой деталью считается патрон. Полностью вышедший из строя элемент следует заменить. Но сначала мы должны понять, как снять патрон. Для этого нужно немного знать о технических характеристиках устройства. Для ремонта вам понадобится молоток, отвертка, тиски и несколько гаечных ключей.

Как закрепить патрон

Патроны чаще всего крепятся к валу следующими способами:

Конус Морзе – один из самых простых и практичных способов, который начал применяться в 19 веке. Плоскость вала выточена в конус с заданными параметрами. Аналогичный конус расположен в середине патрона. При их соединении происходит быстрое и прочное соединение составных частей.

Следующий метод имеет резьбу, которая нарезается на краю рабочего вала электроинструмента.

Крепежный винт служит для дополнительного соединения зажимного патрона с валом. Обычно винт имеет крестообразную отверточную головку, а также левую резьбу. Нужно максимально открутить кулачки у патрона, чтобы его увидеть.

Как определить способ крепления на отвертке

Способ крепления легко узнать, если внимательно посмотреть на детали. На патроне с конусом Морзе будет надпись: 1-6 V10. Это означает, что в патроне можно закреплять биты с диаметром хвостовика 1-6 мм, а В10 – индикатор размера конуса Морзе.

Патрон, фиксируемый резьбовым креплением, имеет маркировку:

Как снимать и менять патрон

Если вы столкнулись с заменой патрона, то в первую очередь следует разобраться со способом крепления. Чтобы провести процедуру с минимумом усилий, специалисты не рекомендуют перегружать электрошуруповерт в повседневном использовании. Если вы включите инструмент в течение пятнадцати минут без перерыва, вращающиеся части могут перегреться и прочно зафиксироваться в гнезде. Потом менять будет сложнее. Специалисты рекомендуют проверенные способы снятия патрона, описанные ниже:

  • Открутите резьбовое крепление с помощью Г-образного шестигранника, который наверняка найдется у каждого владельца. Затем вставьте шестигранник (размер. 10 мм) вставьте короткий край в патрон и плотно зажмите в кулачках. После этого запустите и на мгновение выключите прибор на малых оборотах, чтобы свободный край слегка ударился о стол, благодаря чему резьба ослабнет и можно будет открутить патрон.
  • Если патрон удерживается невыпадающим винтом, то
  • Отвинтите винт с левой резьбой по часовой стрелке.
  • Вставьте шестигранник в кулачки и рукой или молотком поверните свободный край против часовой стрелки. Теперь патрон можно открутить.
  • Если оба метода не работают:
  • Извлеките вал, на котором расположены редуктор и патрон, из открытого корпуса. С помощью трубного ключа извлеките картридж.
  • Чтобы снять и поменять патрон с конусом Морзе, необходимо иметь молоток, которым хвостовик будет высвобождаться из гнезда корпуса.

Снятие патрона: электрическая отвертка Makita

Обычно электроинструменты марки Makita комплектуются резьбовым креплением с дополнительной фиксацией при помощи винта с левой резьбой.

  • Открутите фиксирующий винт (по часовой стрелке).
  • Затем активируйте кнопку остановки шпинделя.
  • Оберните тело толстой тканью и сожмите в тиски.
  • Сожмите шестигранник в челюстях.
  • Ударяют молотком по свободной плоскости ключа, патрон выкручивается и затем снимается с вала.

Снятие патрона: электрическая отвертка Bosch

Отвертки Bosch обычно оснащены фиксирующим винтом.

  • Вставьте ключ в кулачки и затяните на несколько щелчков.
  • Поместите инструмент на край стола.
  • Нажмите кнопку остановки и снимите фиксатор патрона на валу.
  • Патрон снимается против часовой стрелки.

Все действия требуют особого внимания и последовательности разборки/сборки.

Получив теоретические знания о видах патронов, Вам будет проще самостоятельно отремонтировать электрошуруповерт Интерскол, Хитачи, а также других производителей.

Как снять патрон на Makita

  • Как снять патрон с дрели
  • Как заменить патрон дрели
  • Отвертка, патронный ключ, тиски, гаечный ключ, молоток, пробойник
  • Тиски, молоток, перфоратор, разводной ключ, гаечный ключ
  • Как снять патрон с дрели в 2018 году
  • как поменять патрон на дрели
  • как поменять патрон на дрели
  • – тиски;
  • – Мягкие вкладыши для тисков;
  • – ключ патронный;
  • – ключ;
  • – перфоратор;
  • – молоток.

Патроны кольцевого воспламенения с капсюлем и без капсюля были изобретены в 1845 году. Первая круглая пуля, помещенная в капсюль-воспламенитель, была создана французским оружейником Луи Флобером, запатентовавшим свое изобретение в 1849 году.. Патрон Флобера изначально был доступен только в калибре 9 миллиметров, но со временем его калибр расширился до 4 и 6 миллиметров. Благодаря своей сравнительной дешевизне, тихой стрельбе и надежности патроны и ружья Флобера быстро завоевали популярность во всем мире.

Этот тип боеприпасов относится к боеприпасам крайне малой мощности, начальная скорость которых едва превышает 210 метров в секунду. Самый распространенный сегодня патрон Флобера получил свой современный вид благодаря американским оружейникам в 1888 году. Классические боеприпасы Флобера в настоящее время производятся с коническая свинцовая пуля без оболочки, но также доступны сферические пули. Большинство боеприпасов Flober имеют калибр 5,6 мм, но не менее распространены калибры 4,2 и 4,5 мм. В некоторых случаях в них добавляют немного порошка. например в патронах чешского производства.

Применение патрона Флобера

На сегодняшний день область применения патронов Флобера достаточно узка, так как их функциональность, в большинстве своем, прекрасно вытесняется пневматическим оружием. Тем не менее, они все еще используются. А также стрельба по мишеням на коротких дистанциях, а также в целях самообороны со специальными револьверами, изготовленными под этот вид патронов. Тихий звук выстрела патронов Флобера позволяет использовать их в ружьях с достаточно длинным стволом. Недостаток пороха в этих патронах не дает того дульного пламени, которое является источником самого громкого выстрела в стандартном огнестрельном оружии.

Патроны Флобера со сферическими пулями часто используются для отстрела мелких грызунов из гладкоствольных ружей. Сегодня их производят все реже и реже. американцы сняли эти патроны с производства в 1940 году, но они до сих пор производятся в Европе. В России очень трудно достать патроны Флобера и оружие к ним. Мелкокалиберные пули этих патронов не могут смертельно ранить человека, поэтому револьверы, предназначенные для них, не считаются огнестрельным оружием. Однако российское законодательство запрещает их продажу, поскольку они не имеют необходимого юридического удостоверения.

Конструкция и основные типы патронов

Патрон или головка представляет собой металлический цилиндр, который крепится к стержню электрической отвертки . Его задача – надежно зафиксировать рабочие биты под креплениями. Патрон крепится к валу с помощью резьбы или специального конуса. По типу крепления зажимные элементы делятся на:

Единственная разница между этими двумя типами заключается в способе зажима биты. Быстрозажимной патрон вкручивается и зажимается вручную. В современных дрелях и шуруповертах используются стопорные кулачки с диаметром хвостовика от 0,8 мм до 25 мм.

Тип БЗП состоит из следующих частей:

Головки делятся на цилиндры одинарного и двойного соединения. Первый тип используется в отвертках с замковым механизмом. Он позволяет вращать зажимной узел одной рукой, так как вторая часть корпуса зафиксирована. Цилиндры с двумя муфтами используют обе руки.

В самозажимной втулке бита и сверло автоматически зажимаются во время завинчивания. С этим типом 9 практически отсутствует риск перекрутить биту.0005 электрическая отвертка . При ослаблении и зажиме кулачков устройство издает щелкающий звук.

Вручную затянуть кулачковый патрон невозможно, необходим Г-образный ключ. Вставляется перпендикулярно в щель. Патрон зубчатый, т. е. зубчато-кольцевой, считается менее удобным в установке, но обеспечивает более надежный захват долота. Это тип зажимного цилиндра кулачкового типа. Такой патрон состоит из трех основных элементов. цилиндрический корпус, вращающееся внешнее кольцо и внутренний кулачковый механизм. Изготовленный из твердой стали, механизм состоит из 3 кулачков, которые сцепляются друг с другом при вращении кольца.

Варианты крепления на валу отвертки электрической

Патрон крепится к валу инструмента с помощью:

  • резьбы. Для этого резьба на цилиндре и валу должна быть одинаковой. Металлический цилиндр, навинченный на вал.
  • стопорный винт
  • . Крепеж тоже нужно вкрутить, а сам винт только увеличивает контакт между корпусом патрона и валом. Имеет насечки под крестовую отвертку и левую резьбу.
  • Конус Морзе. Один из древнейших способов крепления. Стержень электрической отвертки имеет коническую форму, а внутри втулки сделан такой же паз. Когда внешний и внутренний конусы встречаются, головка надежно сидит на валу.

Размеры и расшифровка

Для того, чтобы правильно подобрать замену, необходимо знать ее размер. На конусе имеется специальная маркировка, где:

  • Первые цифры (через тире) – варианты размера хвостовика, который допускается устанавливать на изделие в миллиметрах.
  • Буква и цифра рядом с ней означают калибровку конуса. Есть 9 различных индикаторов.
  • В некоторых случаях за конусом может следовать число в виде «1×1» (числовые значения зависят от модели), что указывает на параметры резьбы. Значение указывается в миллиметрах или дюймах.

Некоторые изделия могут иметь несколько иную маркировку (например, 4, 15 мм ½, 22 UNF). В таком случае предполагается, что 4,15 мм — это разрешенный диаметр насадок, ½ — размер резьбы в дюймах, а 22 — число витков в одном дюйме.

Тиски могут потребоваться в серьезных случаях

Первый обязательный шаг! Отвинчивание фиксирующего винта

Первым необходимым шагом при снятии патрона с большинства бытовых отверток является отвинчивание фиксирующего винта, расположенного на конце шпинделя между кулачками. Этот крепеж предназначен для предотвращения непреднамеренного «завинчивания» быстрозажимного узла при работе с грузом в реверсивном (против часовой стрелки) режиме.

Например, при откручивании старых креплений, когда необходимо увеличить крутящий момент. При этом патрон может оставаться неподвижным, зафиксированным битой в рабочей поверхности, а шпиндель будет вращаться против часовой стрелки и его можно будет отвинтить от винтов с накатанной головкой без посторонней помощи.

  • Разведите кулачки так, чтобы кончик отвертки мог свободно проходить.
  • Выкрутите винт, делая обороты в правую сторону, так как он имеет «левую» резьбу.

ПРОЧИТАЙТЕ Сколько вольт должно выдавать зарядное устройство для электрической отвертки

Внимание! Пазы в головках шурупов различаются по размеру и форме (прямые или крестообразные). Поэтому необходимо иметь отвертки с разными наконечниками.

Снятие быстрозажимного патрона со шпинделя шуруповерта Если с конца шпинделя был выкручен стопорный винт с «левой резьбой», есть возможность снять быстрозажимной патрон с шуруповерта.

Поскольку зазор между гнездом и корпусом составляет несколько миллиметров, невозможно заблокировать шпиндель тисками или трубным ключом. Вот почему есть несколько других способов снять патрон.

Как снять быстрозажимной патрон с резьбового сверла

Особенностью резьбового соединения патрона с валом является левая резьба крепежного винта. Он устроен так, что когда вы вращаете сверло и «вгрызаетесь» в материал, вал одновременно затягивает крепление патрона. Поэтому ответ на вопрос, как снять самозажимной патрон с дрели такого типа, прост. нужно вращать патрон, крепко удерживая корпус, по часовой стрелке.

Обычно просто провернуть недостаточно, приходится постукивать по соединению, чтобы сильно затянутые нити немного разошлись и дали возможность свободно прокрутить соединение.

Более подробно процесс снятия самозажимного патрона с дрели показан на видео.

    Поскольку внутри патрона находится фиксирующий винт, к нему необходимо получить доступ. Для этого максимально широко раскройте кулачки патрона и вставьте отвертку внутрь. Двигаясь по часовой стрелке, вывинтите патрон из гнезда. Определить тип лысок сразу невозможно, поэтому нужно сначала зажечь внутри патрона и, скорее всего, попробовать две-три разные насадки.

Некоторые модели не имеют крепежного винта. Затем патрон просто откручивается, но усилий потребуется больше. Гаечный ключ или другая подручная деталь должна быть зажата в губках, а вал должен быть закреплен с помощью гаечного ключа с открытыми губками.

Далее вы вращаете инструменты в разные стороны (как показано на фото).

WD40 очень полезно. он обрызгивает как вал, так и фиксирующий винт внутри патрона. Это особенно полезно, если головка винта забита и невозможно определить, имеет ли она прорезь или крестообразную прорезь. После обработки WD40 шлицы легко чистятся, а резьба лучше.

Проблемы патронного механизма

В современной дрели, такой как Интерскол или Макита , сверло или другие приспособления удерживаются на месте патроном кулачкового типа: 3 или 4 кулачка надежно удерживают режущий инструмент, они могут перемещаться только вдоль оси бурового вала. Быстрозажимной патрон регулируется вручную, более сложные конструкции используются в современных дрелях. с помощью гаечного ключа.

бита может выйти из строя во время использования, потому что кулачки изнашиваются после длительного использования. Ремонт инструмента производится следующим образом: необходимо снять приспособление с вала, такие же действия необходимы при заклинивании сверла, так как снять его можно только после полной разборки патронной части изделия.

Также есть следующая проблема: патрон вращается относительно вала инструмента. Причина такого поведения – повреждение резьбовой части крепления устройства, либо провис посадочный конус. Выход – поменять патрон на аналог, который работает.

Как снять и поменять картридж

Если вы столкнулись с заменой картриджа, в первую очередь следует разобраться со способом крепления. Чтобы провести процедуру с минимумом усилий, специалисты не рекомендуют перегружать электрошуруповерт в повседневном использовании. Если работать с инструментом в течение пятнадцати минут без перерыва, вращающиеся детали могут перегреться и прочно зафиксироваться в гнезде. Потом будет сложнее заменить. Специалисты рекомендуют проверенные способы снимите картридж, описанный ниже:

  • Отвинтите резьбовое крепление с помощью Г-образного шестигранника, который наверняка найдется у каждого владельца. Вставьте шестигранник (размер 10 мм) короткой стороной в патрон и плотно вдавите его в кулачки. Затем запустите и на мгновение выключите агрегат на малой скорости, чтобы свободный край слегка ударился о стол, чтобы резьба ослабла и патрон можно было отвинтить.
  • Если патрон удерживается на резьбе стопорным винтом, то
  • Открутите винт с левой резьбой по часовой стрелке.
  • Затем вставьте шестигранник в кулачки и быстрым движением руки или молотка поверните свободный край против часовой стрелки. Теперь патрон можно открутить.
  • Если оба метода не работают:
  • Извлеките вал с редуктором и патроном из открытого корпуса. Используйте трубный ключ, чтобы снять патрон.
  • Для снятия и замены патрона с конусом Морзе необходим молоток, чтобы высвободить хвостовик из гнезда.

Блок: 4/6 | Количество знаков: 1515

Как поменять патрон на шуруповерте

Патрон на инструменте «Интерскол» крепится к валу с помощью резьбы и контрболта, который необходимо предварительно открутить, максимально ослабив губки гаечным ключом, чтобы получить к нему доступ.

На шуруповерте Makita патрон также снимается в следующем порядке:

Винт откручивать по часовой стрелке, максимально ослабляя перед кулачками. После удаления винта найдите шестигранную головку 8 и вставьте ее в вал, после чего затяните кулачки. Затем поставьте отвертку обратным ходом и, придерживая одной рукой шестигранник, другой нажмите кнопку запуска на отвертке.

Примечание. Патрон довольно легко поворачивается и отвинчивается, если он не используется очень часто и в течение короткого периода времени и не перенапрягается. Если он использовался в течение длительного времени, вам придется приложить небольшое усилие, чтобы открутить его.

После того, как вы отвинтите старый картридж, можно легко установить новый. Нужно перевести отвертку в обычный режим, где вращение против часовой стрелки, надеть на вал и короткими оборотами затянуть. Затем нужно затянуть контрболт.

Гаечные ключи Bosch зарекомендовали себя на рынке как очень качественные, поскольку все части инструмента устойчивы к износу и, что немаловажно, надежно фиксируются друг с другом. При демонтаже патрона последняя упомянутая особенность может значительно усложнить и продлить процесс откручивания фиксирующего болта, за счет того, что он надежно закреплен герметиком.

По этой причине вам может понадобиться электрический ударный гайковерт при разборке патрона этого гайковерта.

Блок: 5/7 | Количество знаков: 1732

Как выбрать новый патрон

Патрон для электрошуруповерта выбирается исходя из ряда аспектов. При выборе подходящей детали необходимо руководствоваться следующими рекомендациями:

  • если биты придется часто заменять, лучше предпочесть быстрозажимные или самозажимные цилиндры; иначе работа будет медленнее;
  • Конструкция с зубчатым кольцом — выбор тех, кто ищет максимальную надежность патрона; если в приоритете 100% удержание биты, то лучше купить ключевой патрон;
  • при подборе детали необходимо учитывать ее характеристики; параметры регламентируются соответствующими ГОСТами; чем больше прижимной конус, тем больше номер, которым он маркируется;
  • Необходимо учитывать страну производителя. буквенно-цифровые обозначения зарубежных моделей отличаются от отечественных.

Если сложно определиться с типом «хомута», лучше проконсультироваться со специалистом.

Неправильный выбор – это как минимум неправильный инструмент.

В худшем случае возможна не только повторная трата на новый цилиндр, но и замена всего электрошуруповерта.

Патрон снятие: Makita Электроотвертка

Обычно электроинструменты марки Makita комплектуются резьбовым креплением с дополнительной фиксацией при помощи винта с левой резьбой.

  • Открутите фиксирующий винт (по часовой стрелке).
  • Активируйте кнопку остановки шпинделя.
  • Плотно оберните вокруг корпуса и зажмите в тиски.
  • Сожмите шестигранник в кулачках.
  • Ударяя молотком по свободной плоскости ключа, патрон выкручивается, а затем снимается с вала.

Как снять патроны

Патрон может полностью развалиться и стать непригодным для использования. кулачки в нем не в состоянии выполнять свою задачу, невозможно зажать сверло. или начать возражать. Нестабильный элемент не держит долото плотно. Сверла постоянно вылетают при работе.

Внутри патрона имеется резьба или специальный конус для крепления его к валу. Конструктивно элемент делится на три типа:

Наиболее популярны быстрозажимные патроны: бита удерживается на месте за счет ручного вращения втулки электрошуруповерта. Основное отличие типов в том, что в одном случае биты крепятся вручную, в другом. без гаечного ключа не обойтись. Ручные зажимы экономят много времени, поскольку пользователю не нужно выбирать ключ. Основное назначение патрона – обеспечить плотный контакт рабочей насадки с остальными механическими частями инструмента. Лучше с этим справляется «ключевой тип», поэтому он считается более надежным.

Быстрозажимной

В конструкции не предусмотрена функция зажимных приспособлений при затягивании патрона. бита в нем закреплена не так надежно, в отличие от самозажимного типа. Быстрозажимной патрон состоит из:

Быстрозажимной тип делится еще на два типа:

Если пользователь покупает отвертку первого типа, то в коробке отвертки должно быть специальное стопорное устройство. позволяет менять инструмент без поворота патрона. Типы с двойным креплением позволяют вставлять биту без дополнительных насадок, что более удобно при частой смене сверла. Аксессуар снимается, заблокировав рукой одно зажимное кольцо и повернув другое.

Самозажимной

Этот тип заметно отличается от быстросменного патрона. Все дело в интересной особенности, позволяющей дополнительно зажимать биту во время вращения электрошуруповерта. Вы можете определить разницу между самозажимными и быстрозажимными типами по характерному щелчку, когда вы ослабляете или сжимаете губки.

Как снять патрон

Производителей отверток достаточно. у каждого есть маленькие секреты разборки патрон крепление. Однако общий дизайн тот же. Итак, есть несколько способов разобрать патрон.

Держите патрон рукой

Внутри патрона всегда находится винт. Его нужно открутить отверткой вправо. по часовой стрелке, потому что есть обратная резьба. Инструмент вставляется в отверстие патрона. Если винт не поддается потребуется:

Когда отвертка поддастся, установите режим реверса и зажмите патрон. Если вы собираетесь тянуть вручную, лучше выбрать вторую скорость. Дальнейшими рывками по часовой стрелке удается снять патрон с электрошуруповерта.

Иногда головка отвертки не снимается. Затем переключитесь на первую скорость, выберите режим реверса и зажмите патрон вручную. Затем нажмите кнопку запуска и зафиксируйте приводную головку рукой. Этого хватает в 30-40% случаев, в остальных 60% приходится повозиться с демонтажем электрошуруповерта.

Как снять патрон с разобранной электрошуруповерта

Иногда выходит из строя редуктор инструмента. для ремонта нужно снять патрон с вала. Процесс:

  • Найдите и отвинтите контрболт внутри патрона.
  • Подготовьте головку (в большинстве случаев 19 мм, но иногда размер приходится подгонять индивидуально).
  • Поместите головку на заднюю сторону редуктора и плотно зафиксируйте ее.
  • Другой рукой осторожно отвинтите патрон против часовой стрелки.

Вот и все, вам удалось путем нехитрых махинаций снять элемент с разобранной коробки передач.

С помощью шестигранника

Сначала отвинтите винт внутри патрона. по часовой стрелке. Далее:

  • Костяшками пальцев зажмите шестигранник.
  • Установите крутящий момент для сверления. аккумулятор рекомендуется зажать на максимум.
  • Установите режим реверса.

Суть метода в том, что шестигранник должен удариться обо что-то твердое. Это может быть стол, камень, металл и т. д. Нужно принести инструмент и нажать кнопку пуска. Шестигранник начнет ударяться о поверхность, и патрон соскочит с вала.

Как разобрать электрический шуруповерт Makita

Чтобы разобрать электрический шуруповерт Makita, необходимо сначала отключить аккумулятор. Затем в корпусе инструмента открутите все винты, скрепляющие две половинки. После этого кузов снимается, а перед мастером открываются все внешние узлы: двигатель, коробка передач и переключатель. Также стоит отметить, что такие модели часто имеют специальные пластины, отвечающие за переключение режимов. При не самой внимательной разборке маленькую пластину можно просто не заметить. После разборки можно сразу приступать к ремонту соответствующей детали.

Одна из самых частых проблем электрошуруповерта Макита – проблемы с работой первой скорости. При этом вторая скорость работает нормально. Проблема определяется неисправностью коробки передач инструмента, которая не позволяет эффективно использовать первую скорость. Давайте посмотрим, как избавиться от этой проблемы и отремонтировать шуруповерт электрический .

Разборка коробки передач

Первое, что нужно сделать, это разобрать сам инструмент и отделить коробку передач. Теперь важно удалить все лишние детали на этом этапе. Для этого просто вытряхните все шестерни из коробки передач. Стоит отметить, что если нет информации о точном расположении каждой детали, лучше разбирать ее последовательно и аккуратно.

Запишите и отметьте расположение шестерен. Это необходимо для качественной сборки коробки передач после ремонтных работ. Вы также можете использовать видеоуроки или статьи.

Вкручивание болтов вместо зубьев

После того, как все шестерни будут сняты с редуктора, глазу будет видна внутренняя часть устройства. Учитывая специфику проблемы, вполне вероятно, что ремонтник увидит, что все пластиковые зубья с внутренней стороны стерлись. Это происходит при длительном использовании устройства или при грубых нарушениях правил использования. Пластиковые зубья настолько мягкие, что просто изнашиваются из-за температурных и механических воздействий. Это предотвращает зацепление главной шестерни и вызывает ее колебание.

Для ремонта и восстановления работоспособности вам потребуется восстановить шестерни. Все зубья переделывать не обязательно, достаточно поставить два железных.

Для этого вам понадобится сверло, маленькие шурупы и сверлильный станок. Использование сверла с алмазным наконечником желательно, потому что оно эффективно обрабатывает лишнюю часть болта за относительно короткий период времени.

  • В месте расположения пластмассового зуба просверлите отверстие в боковой стенке редуктора. Следует использовать сверло немного меньшего диаметра, чем болт. Таким образом, вы можете надежно закрутить его и убедиться, что он надежно закреплен.
  • Просверлите два отверстия по диагонали, чтобы надежно закрепить редуктор и обеспечить устойчивость инструмента. Таким образом, нагрузка будет распределяться на два зуба.
  • Во время сверления сверло желательно направлять немного вниз, чтобы после этого болт не торчал вверх. В противном случае потребуется гораздо больше времени, чтобы работать с ним сверлом.
  • Теперь нужно с усилием вкрутить болты в полученные отверстия.

После всех этих манипуляций заготовки зубьев готовы. Теперь вам нужно правильно их обработать и придать им соответствующую форму. Делается это с помощью сверлильного станка.

С помощью сверлильного станка

Болты обрабатываются по бокам шпинделем и при необходимости укорачиваются по длине. Необходимо придать болтам форму настоящего зуба и сделать так, чтобы кольцо можно было вставить беспрепятственно.

Важно! Не рекомендуется перегревать винты сверлильным станком. В противном случае он может сильно нагреться и расплавить окружающий пластик. Коробка передач будет деформирована, что приведет к более серьезным проблемам. Поэтому в работе необходимо делать перерывы. Чтобы болт остыл.

Как только зубья готовы, коронную шестерню можно снова вставить. Если все сделано правильно, его можно вставить без каких-либо помех. Двух зубьев обычно достаточно, чтобы коробка передач снова заработала, поэтому вкручивать больше шурупов не логично.

Как отремонтировать батарею электрической отвертки

Отвертки с батарейным питанием также очень подвержены износу батареи. Это происходит со временем, даже при правильном использовании. Если не соблюдать правила эксплуатации, аккумулятор очень быстро перестанет держать заряд. И в этой ситуации есть два выхода: купить новую батарею или попытаться отремонтировать батарею 9-ки.0005 Электрошуруповерт Makita своими руками.

Второй вариант потребует некоторого времени и усилий, а также необходимости наличия специальных ячеек.

Аккумулятор электрошуруповерта представляет собой набор из нескольких специальных блоков питания, которые припаяны к контроллеру зарядки и составляют законченную конструкцию.

Подходящие элементы питания можно найти в банках питания или портативных компьютерах. Есть и такие банки в некотором количестве. В ноутбуках обычно используется 6 банков, а в пауэрбанках — 4. Но количество может быть другим и зависит от емкости аккумулятора.

Если у мастера есть лишние элементы таких литиевых аккумуляторов, их можно использовать для ремонта аккумулятора электрошуруповерта .

Разборка аккумулятора

В первую очередь необходимо разобрать аккумулятор вашего электрошуруповерта Makita . Для этого его отсоединяют от электродвигателя отверткой , а затем с него выкручиваются все винты. Корпус батареи открыт, и вы можете увидеть конструкцию самой ячейки. Там будет 10 банок спаянных друг с другом и припаянных к контроллеру питания.

Необходимо отключить банки от платы. Для этого используйте дрель со специальной насадкой.

Отсоединение банок от доски

С помощью сверла с дисковой насадкой банки отпиливаются от доски. Соединения каждого контакта с контроллером удаляются поочередно, а элементы отключаются от общего каркаса.

Делать это нужно осторожно, чтобы не повредить саму плату, но с усилием, достаточным для обеспечения полного отключения.

Впаивание новых элементов

Сразу после того, как вы удалите старые элементы питания из корпуса и платы, к ним можно будет подключить новые. Перед пайкой желательно хорошенько зачистить банки и саму плату от остатков припоя. Это улучшит контакт в течение более длительного периода времени.

Теперь все новые банки от других устройств расставляются в соответствующих местах на раме и поочередно припаиваются к контроллеру питания. Делать это рекомендуется толстым жалом на паяльнике, так как припоя понадобится довольно много. Контакт должен быть очень хорошим и иметь большую площадь контакта.

После повторной сборки банок рекомендуется завернуть всю сборку в бумагу для сборки и положить обратно в коробку. Затем аккумулятор собирают и закрывают крышкой, которая крепится винтами.

Перед использованием аккумулятор следует зарядить на специальной станции до полной емкости и только потом подключать к шуруповерту для проверки. Если все сделано правильно, батарея снова станет функциональной.

Сменные банки можно вынуть из других батарей или купить отдельно. Стоимость на них довольно приличная, но все же ручная замена обойдется намного дешевле, чем покупка нового аккумулятора.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
