все что нужно знать для замены ведущей шестерни на пилах Хускварна, Эхо, Партнер 350, Штиль 180, Карвер

Независимо от сложности, задач и частоты использования, все инструменты нуждаются в периодическом обслуживании или ремонте. Бензопилы — не исключение, несмотря на продуманную конструкцию и эксплуатационные характеристики. Но, как и вся техника с подвижными частями, бензопилы подвержены износу и требуют периодического техосмотра. И в первую очередь, к таким частям относится пильная цепь, для продления ресурса службы которой важна своевременная замена звездочки. Именно об этом и поговорим в этой статье.

Содержание

  1. Что нужно знать перед заменой?
  2. Виды ведущих звездочек
  3. Замена звездочки
  4. Необходимые инструменты
  5. Пошаговый алгоритм замены на любой бензопиле
  6. Видео
  7. Замена на Хускварна 137 (Husqvarna 137)
  8. Видео
  9. Замена на пиле Эхо (Echo CS-3500)
  10. Замена на пиле Партнер 350 (Partner 350)
  11. Замена на Штиль 180 (Stihl 180)
  12. Видео
  13. Когда необходимо менять?
  14. Как продлить ресурс?
  15. Сейчас читают

Что нужно знать перед заменой?

Большая часть современных бензопил независимо от производителя, имеют похожую конструкцию и идентичные механизмы, и прежде, чем разбирать свой инструмент, необходимо изучить принципы его работы, а именно системы сцепления. В большинстве моделей установлено сцепление центробежного типа, которое работает автоматически при наборе определенных оборотов. Основной частью этой системы и является звездочка или барабан сцепления.

Свое название деталь получила за форму, напоминающую звезду, она служит посредником в передаче крутящего момента от двигателя на пильную и направляющую цепь. Кроме того, выполняет еще и защитную функцию, препятствуя появлению неисправностей двигателя в ситуациях, когда цепь перестает вращаться или клинит.

Звёздочка может располагаться как внутри, так и снаружи агрегата сцепления, но всегда закрыта защитной крышкой, не только в целях сохранности механизмов, но и для безопасности использования.

Прежде, чем приступать к непосредственной замене звездочки, важно понять к какому типу относится эта деталь именно в вашей пиле. Давайте разбираться.

Виды ведущих звездочек

Существуют два вида барабанов, в зависимости от назначения бензопилы, профессиональной и бытовой. От этого зависит частота замены звездочки: если бытовая пила используется гораздо реже профессиональной, то и замены расходников, таких как звездочка, подшипники или венец, требует реже.

По своей конструкции ведущие звездочки бывают двух типов:

После того, как вы определили тип своей пилы и звездочки, подлежащей замене, можно приступать к процессу обновления механизма.

Замена звездочки

Перед заменой нужно подготовиться, собрать необходимые инструменты, купить запчасти, которые планируется менять.

При покупке новой звёздочки руководствуйтесь не размером детали, а моделью и маркой своей бензопилы, иначе запчасть может не подойти!

Необходимые инструменты

  • В комплекте к качественным пилам от известных производителей идет специальный ключ для снятия шестерни. К сожалению, в более дешевых инструментах такого ключа нет.
  • Свечной ключ.
  • Для моделей пил, не оснащенных своим ключом используется выколотка из меди или алюминия.
  • Молоток (для откручивания звездочки при помощи выколотки).
  • Плоская отвертка.
  • Смазка для подшипника.

Когда необходимые инструменты подготовлены, можно приступать к замене детали. Стоит отметить, что в замене звездочки на пилах разных производителей есть свои особенности.

Пошаговый алгоритм замены на любой бензопиле

  1. Снять защитную крышку.
  2. Демонтировать цепь и шину.
  3. Застопорить коленвал двигателя специальным съемником или веревкой с узелками.
  4. Специальным ключом открутить муфту сцепления и снять ее.
  5. Демонтаж самой звездочки вместе со всем барабанным механизмом. На этом этапе можно оценить состояние детали. Если дефектов нет, то достаточно всего лишь очистки и смазки старой звездочки, если необходимость замены все же есть, то берется новая деталь.
  6. Снять подшипник. Также оценить состояние и износ и при необходимости заменить. Подшипник в любом случае нуждается в смазке.

На данной стадии обслуживания инструмента, неразборное устройство можно заменить сборным механизмом. Это упростит процесс замены звездочки при дальнейшей эксплуатации.

Дальше весь алгоритм повторяем в обратном порядке для сборки бензопилы. В случае обслуживания изделия разборного типа в итоге меняется только венец, без барабана, в остальном процесс идентичен.

Видео

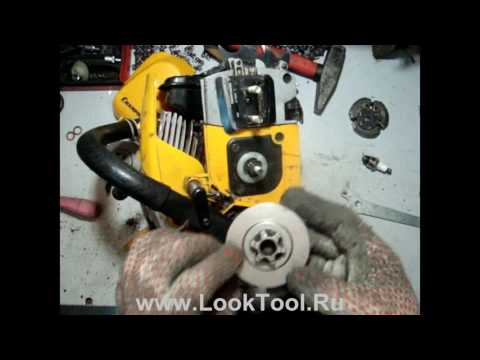

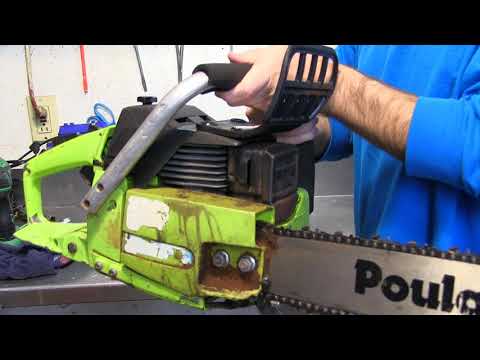

Также рекомендуем посмотреть интересное видео, в котором на примере китайской пилы GL 4500 показано как снять ведущую звездочку и какие инструменты при этом использовать.

Теперь рассмотрим алгоритмы замены звездочки на пилах разных моделей.

Замена на Хускварна 137 (Husqvarna 137)

  1. С помощью ключа, входящего в комплект, снимите крышку шины и тормоз цепи
  2. Уберите крышку с воздушного фильтра
  3. Открутите свечу зажигания и застопорьте пилу, обездвижев поршень (для этого лучше взять веревку, металлическая пробка способна пробить поршень)
  4. Наставьте отвертку в специальный паз для откручивания сцепления и резким ударом сорвите затяжку резьбы.

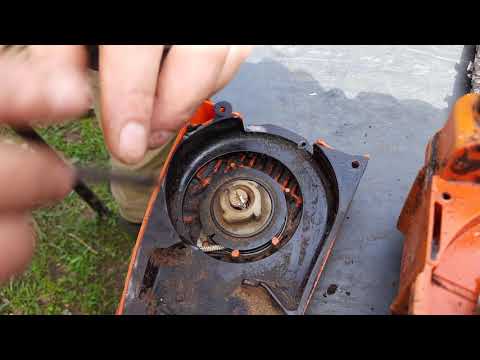

  5. Если не получается, то попробуйте демонтировать стартер, крышку маховика, а затем.
  6. Уперев маховик в пенек, попробуйте повторно демонтировать сцепление при помощи отвертки, но при этом производя легкие удары по отвертке.
  7. После того, как будет сорван момент затяжки, муфта должна открутиться от руки.
  8. Не забудьте смазать замененные детали и приступайте к сборке, следуя инструкции в обратном порядке.
Видео

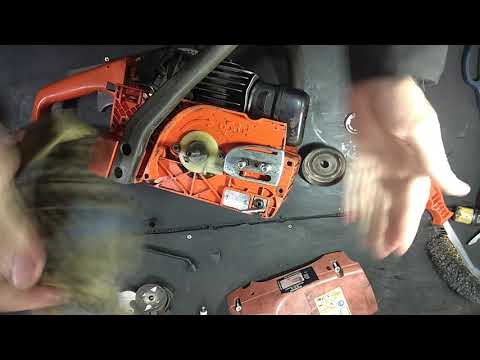

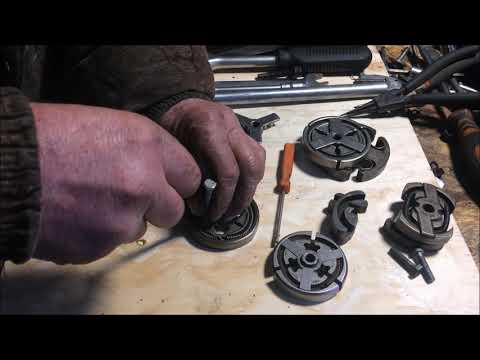

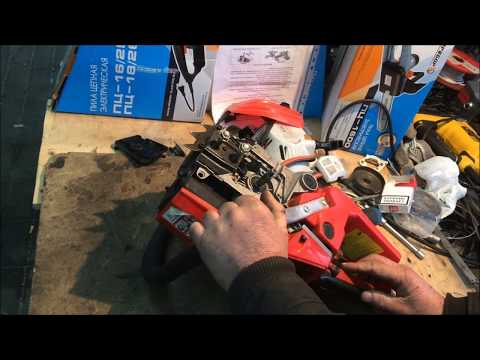

Для наглядности рекомендуем посмотреть интересное видео, автор которого подробно рассказывает как заменить изношенную звездочку на бензопиле Хускварна.

Замена на пиле Эхо (Echo CS-3500)

  1. Первым делом снимаем пильную гарнитуру: универсальным ключом, идущим в комплекте, откручиваем гайки и крышки шины.
  2. Снимаем шину, затем цепь.
  3. Демонтируем крышку воздушного фильтра.

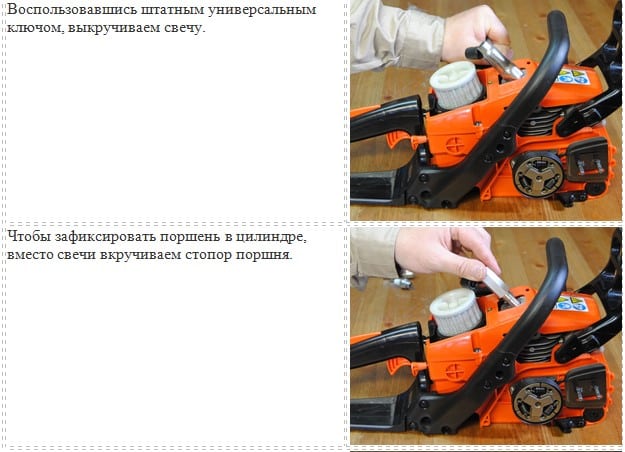

  4. Удаляем свечу.
  5. Фиксируем поршень в цилиндре, используя стопор вместо удаленной свечи.
  6. В комплекте с пилой должен идти съемник, который необходимо установить в универсальный ключ. С его помощью откручиваем муфту сцепления и снимаем ее.
  7. Производим замену барабана или венца и проверяем сепаратор.
  8. Собираем в обратной последовательности.

Замена на пиле Партнер 350 (Partner 350)

  1. Открыть боковую крышку для доступа к звездочке и шине.
  2. Снять шину и ослабить цепь.
  3. Для доступа к поршню выкручиваем специальным ключом свечу.
  4. Вращать звездочку, пока поршень не окажется почти на самом верху, остановить его и зафиксировать веревкой.
  5. Использовать ключ, идущий в комплекте для снятия самого барабана.
  6. Замените необходимые детали и произведите действия в обратном порядке для сборки пилы.

Замена на Штиль 180 (Stihl 180)

На немецкой бензопиле процесс снятия ведущей звездочки очень прост и состоит из следующих шагов:

  1. Демонтировать защитный кожух шины.
  2. Снять шину вместе с пильной цепью.
  3. Снять стопорное кольцо.
  4. Снять стопорную шайбу.
  5. Демонтировать ведущую звездочку.
  6. Снять игольчатый подшипник для смазки.
  7. Замена запчастей на новые.
  8. Сборка.

Прежде, чем проверять эти алгоритмы на практике, убедитесь, что замена звезды действительно нужна.

На большинстве китайских бензопил, конструкция сцепления выполнена, как на Хускварне, поэтому встретить устройство ведущей шестерни, как на Штиле — редкость. Описанный выше алгоритм применим к большинству бензиновых пил от Компании Штиль, особенно из категории бытовых и полупрофессиональных.

На фото рядом с пилой расположены: барабан, подшипник, стопорное кольцо, шайба, а также муфту сцепления на самой пиле.
Видео

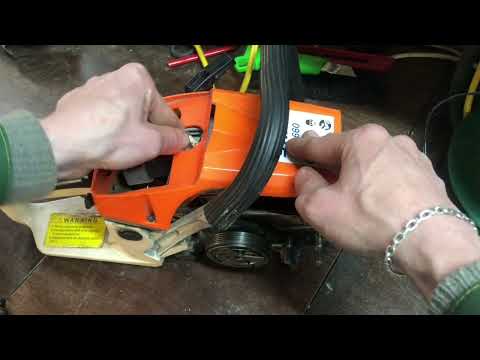

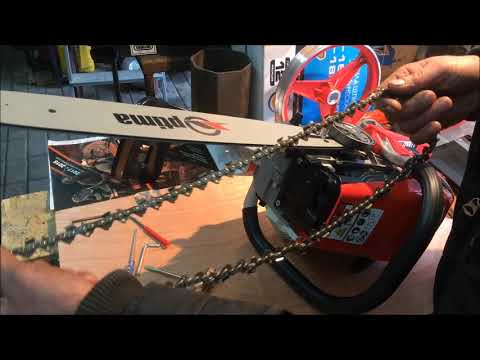

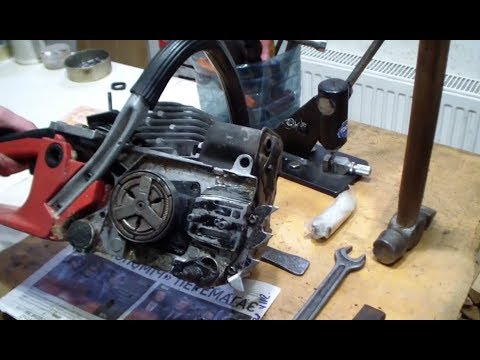

Общий принцип снятия и замены ведущей звездочки на бензопиле Штиль 180 за 30 секунд. Полезное видео.

Когда необходимо менять?

  • Длительная эксплуатация инструмента.
  • Наличие механических повреждений на самой детали.
  • Заклинивание цепи.
  • Непропорциональность или износ зубьев (Нормальный износ – до 0,5 мм, при интенсивной работе до 1 мм)
  • Сколы или заусенцы на ступице.
  • При запуске, бензопилу подклинивает.

Звездочка — всего лишь расходник, но и ее срок службы можно продлить, если следовать простым правилам эксплуатации бензопилы.

Как продлить ресурс?

Как и любой механизм, бензопила нуждается в профилактических осмотрах и качественном обслуживании.

  • После каждой замены звездочки проводите смазку подшипника.
  • Отдавайте предпочтение качественным запчастям и надежным расходным деталям.
  • Одновременная замена цепи и сцепления пилы приводит к изменению шага и износу гарнитуры. Не прибегайте к этому без крайней необходимости.
  • Очищайте цепь и детали пилы от загрязнений, снимая защитную боковую крышку.
  • Следите за звуком и вибрацией пилы во время работы. Если такт сбивается или появляется дребезжание, проведите внеплановое т.о. и диагностику инструмента.

Подбирая запчасти для ремонта или обслуживания, выбирайте детали, произведенные в той же стране, что и оригинальные. Это уменьшит вероятность несовпадения и не качественности, а также продлит срок службы бензопилы.

Стоит помнить, что при должном уходе и своевременном обслуживании, шестерня служит долго и очень редко требует замены. Если вы все-таки столкнулись с необходимостью замены, то воспользуйтесь нашими рекомендациями, они помогут все сделать быстро и аккуратно. Сам процесс замены звездочки занимает мало времени, самое главное это открутить.

Сейчас читают
  • Все про карбюратор мотоблока, от регулировки до ремонта
  • Основные причины, почему мотоблок глохнет при нагрузке в работе, наклоне, открытии воздушной заслонке и других случаях
  • 3 лучших мотоблока Нева серии МБ, их плюсы и минусы, а также история компании
  • Основные отличия мотоблока от культиватора и что лучше для участка 10 соток, дома и дачи
  • 7 популярных способов изготовления культиватора своими руками

Особенности замены звездочки на бензопиле – Мои инструменты

Содержание

  • 1 Звездочка на бензопиле и ее назначение
    • 1. 1 Конструкция ведущей звездочки бензопилы
    • 1.2 Как снимается и меняется звездочка на бензопиле
    • 1.3 Как заменить звезду на китайской бензопиле самостоятельно

В движение цепь бензопилы приводится с помощью ведущей звездочки, которая соединяется с редуктором бензинового двухтактного двигателя. При эксплуатации инструмента наблюдается износ шлицев звездочки, что негативно сказывается на функционировании инструмента. Рано или поздно наступает время, когда каждый пильщик задается вопросом, как снять звездочку с бензопилы для ее замены, и что представляет собой этот процесс.

Функционирование такого инструмента, как бензопила, осуществляется посредством цепи с режущими зубьями на наружной поверхности. Количество режущих зубьев на цепи отличается в зависимости от модели, что также влияет на производительность инструмента. Цепь приводится в движение за счет ведущей звездочки, которая имеет специальную конструкцию, и вращается от коленвала двигателя.

Конструктивные особенности инструмента

Звездочки для бензопил, как цепи и шины, относятся к расходным материалам, которым с течением времени свойственно изнашиваться. Причиной износа является частая эксплуатация инструмента. От характера эксплуатации бензопилы зависит время, сколько прослужат данные материалы и сам инструмент в целом. Замена привода цепного механизма осуществляется обычно одновременно с шиной и цепью.

Это интересно! Звездочки на бензопилах бывают разного качества, что также влияет на периодичность их замены. Чем выше качество инструмента, тем дольше срок службы изделий.

Специалисты не рекомендуют эксплуатировать новые цепи на старых звездочках, которые имеют явные признаки износа. Это связано с тем, что шаг зубьев новой цепи не совпадает с пазами изношенной шестерни. Такое несовпадение приводит к тому, что в начальный момент пуска цепь и звездочка подвергается сильным динамическим нагрузкам. В итоге цепной механизм с режущими зубьями подвергается быстрому износу.

Конструкция подшипника роликового типа

При замене звездочки требуется установка нового роликового подшипника. При избытке смазочного материала, подшипник также быстро изнашивается, что в результате отражается негативно на функционировании цепной передачи. Стоимость подшипника не так велика, чтобы упускать его замену.

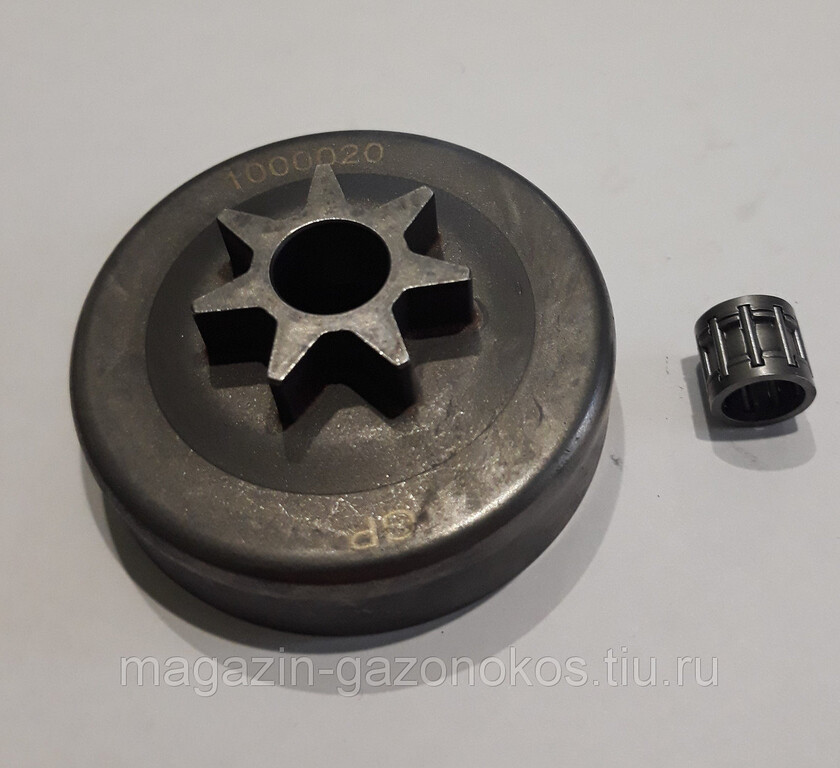

Конструкция ведущей звездочки бензопилы

В конструкции бензопилы имеется не только ведущая, но и ведомая звездочка. Ведущая звездочка бензопилы находится в конструкции инструмента, а ведомая расположена на конце шины. Предназначение ведомого устройства заключается в выравнивании натяжения и направления перемещения цепного устройства.

Ведомая звезда на шине инструмента

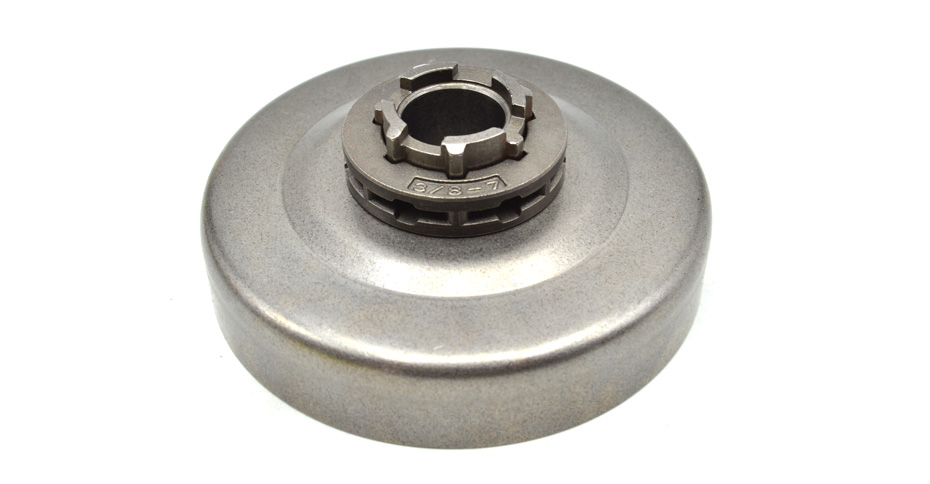

Ведущие устройства бывают цельными и сборными. Цельные изделия состоят из ступицы с напрессованным зубчатым венцом. При замене демонтируется весь механизм в сборе, так как зубчатая конструкция является неразъемной. С завода цельными шестернями оснащаются бензопилы многих известных марок.

Как выглядит цельная шестерня на бензопиле

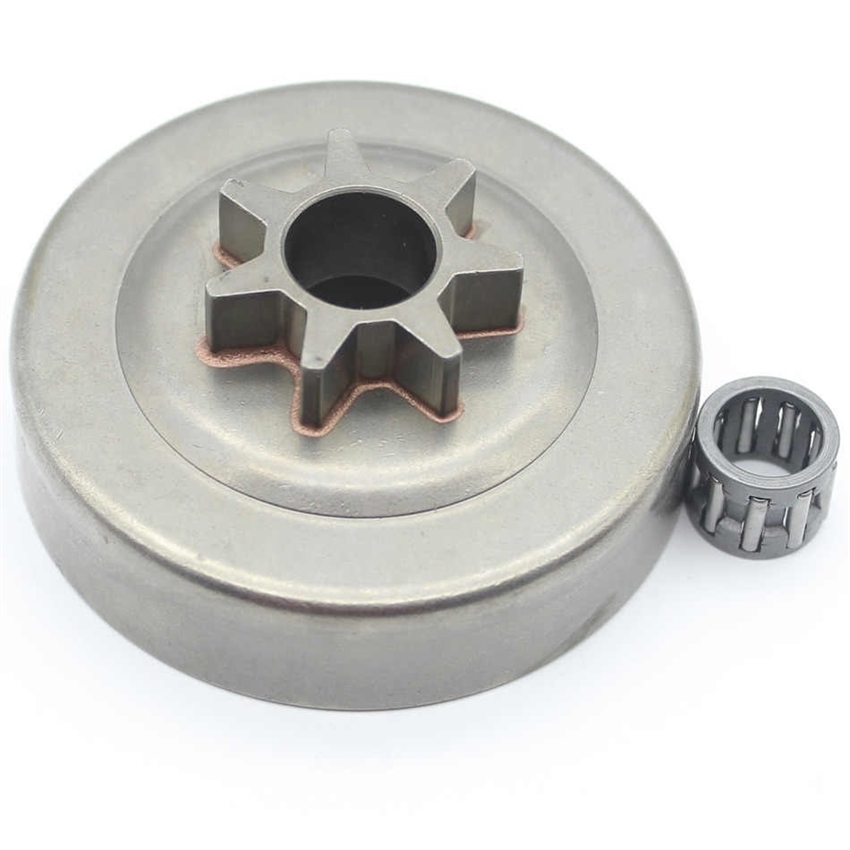

Разборные изделия являются более совершенными, так как процесс их замены упрощается посредством простейшей конструкции механизма. Меняется только один венец, стоимость которого в 2 раза меньше, чем сборной механизм. Определить соответствующий износ зубьев шестерни можно по следующим признакам:

  1. Наличие больших радиусов в местах перехода зубьев
  2. Неравномерная ширина зуба
  3. Обнаружение сколов и стружки металла на верхней части зубьев
  4. Задиры и риски на внутренней поверхности отверстий в ступице
  5. При запуске инструмента обнаруживается подклинивание цепи

При износе ведущего устройства нужно обязательно произвести его замену. Сделать это можно самостоятельно, для чего первоначально разбирается инструмент, и определяется вариант установленного устройства. Если даже на инструменте установлена неразборная шестерня, то вместо нее можно установить сборной механизм, что является более рациональным.

Разборной тип шестерни для бензопилы

Различают две разновидности установки ведущих звезд на бензопилах. Первый способ предусматривает расположение шестерни с наружной стороны. Такие конструкции являются наиболее распространенными на бензопилах марки Stihl. Конструкция такого устройства отображена на фото ниже.

Изделие неразборного типа на инструменте

Второй вариант присущ для инструментов китайского происхождения. Зубья шестерни располагаются не с внешней, а с внутренней стороны, то есть, устройство расположено наоборот.

Конструкция звезды на китайской бензопиле

В зависимости от конструкции инструмента, будет отличаться процесс демонтажа рассматриваемых изделий.

Это интересно! Чтобы продлить срок службы ведущей шестерни бензопилы, нужно обязательно пройти обкатку инструмента, и при работе не перегружать его, что зависит от предназначения (бытовая, полупрофессиональная или профессиональная). Бытовым инструментом можно спилить дерево, однако пила для этого не предназначена, и частое ее применение с перегрузками приведет к износу составных деталей.

Как снимается и меняется звездочка на бензопиле

Перед тем, как снять и заменить звезду на бензопиле, нужно убедиться в том, что деталь не подлежит дальнейшей эксплуатации. Для этого нужно осмотреть деталь, а фото новой и изношенной звёздочки бензопилы изображено на фото ниже.

Слева показана новая деталь, а справа устройство имеет явные признаки износа. Если после снятия защитного кожуха инструмента обнаруживается отколотый зуб шестерни, то деталь подлежит замене. Для этого нужно купить звездочку в магазине инструментов или в интернет-магазине, где выбор намного больше, что позволит подобрать оптимальный вариант.

Чтобы поменять шестерню, нужно определиться с тем, какой вид устройства стоит на инструменте, и что будет устанавливаться. Для каждого вида механизма последовательность действий будет отличаться. Замена звездочки на бензопиле первого варианта неразборного типа выглядит следующим образом:

  1. Демонтаж кожуха, а также шины и цепи

    Как снимается защитный чехол на бензоинструменте

  2. Снятие стопорного кольца, а за ним и шайбы

    Демонтаж штопорного кольца

  3. Демонтируется шестерня совместно с барабанным механизмом. Оценивается состояние изделия. Наличие дефектов говорит о необходимости ее замены
  4. Снимается подшипник роликового типа, который также лучше заменить при признаках износа. Если состояние подшипника удовлетворительное, то можно осуществить его смазку, и установить на место. При установке нового подшипника его также нужно тщательно смазать смазочным материалом типа Литол-24
  5. Вместо неразборного устройства можно устанавливать сборной механизм. Это впоследствии упростит процесс замены ведущей шестерни

В обратной последовательности осуществляется процесс  сборки механизма. Если же нужно выполнить замену изделия разборного типа, то процесс будет практически аналогичным, только в итоге заменяется один венец без барабана.

Конструктивные отличия шестерней цельного и разборного типа

Если процесс замены будет завершен, нужно произвести проверку. Проверяется сила натяжения цепи, для чего включается ручной тормоз, и оттягивается цепь по направлению ее перемещения. Неподвижность изделия говорит о перетяжке крепления. Для его ослабления понадобится отпустить натяжитель.

Это интересно! При замене рассматриваемого механизма рекомендуется покупать специальный подходящий ремкомплект под определенную модель инструмента в зависимости от шага цепи.

Как заменить звезду на китайской бензопиле самостоятельно

Если вы сталкиваетесь с инструментом, где звезда размещена на резьбе (фиксируется вместо скобы), то процесс замены будет несколько трудоемким. Рассмотрим последовательность действий по порядку:

  1. Первоначально нужно снять кожух, а также шину и цепь, как и в первом случае
  2. После этого демонтируется защитная накладка, под которой расположен воздушный фильтр и свеча зажигания
  3. Свечу зажигания следует вывинтить. Внутрь цилиндра нужно вкрутить либо специальную пластиковую вставку, либо же всунуть шнур. Это делается для того, чтобы заблокировать перемещения поршня. Шнур используется шерстяной без торчащей проволоки. Оптимальный вариант для таких целей — это провод с утюга
  4. Предпочтение отдается второму варианту, так как пластиковые вставки могут повредить конструкцию поршня. Шнур всовывается в цилиндр, когда поршень будет не доходить 2-3 мм до ВМТ
  5. Когда перемещение поршня будет заблокировано, следует воспользоваться специальным ключом, который обычно комплектуется с инструментом. Если такого ключа нет, можно использовать тот, который предназначен для болгарок или обычным рожковым на «19»
  6. Вращать устройство нужно в сторону по направлению часовой стрелки. Как только крепление будет ослаблено, можно вывинтить устройство вручную, демонтировать шестерню с заменой, и аналогичным образом установить все детали на место

В завершении, когда звезда будет зафиксирована, шнур извлекается из цилиндра, и осуществляется установка свечи на место. Подробное описание процесса демонтажа представлено на видео.

После проделанных работ понадобится отрегулировать натяжение цепи, и прибегнуть к проверке инструмента в действии. На этом процесс замены можно считать завершенным. Как заменяется звездочка бензопилы, и что собой представляет данная процедура, подробно описано в материале. Если вы сталкиваетесь с различными проблемами, то обращайтесь за помощью к специалистам, которые помогут разобраться в ситуации безвозмездно.

Публикации по теме

Как снять ведущую и ведомую звездочки с бензопилы

Конструкция ведущей звездочки бензопилы

В конструкции бензопилы имеется не только ведущая, но и ведомая звездочка. Ведущая звездочка бензопилы находится в конструкции инструмента, а ведомая расположена на конце шины. Предназначение ведомого устройства заключается в выравнивании натяжения и направления перемещения цепного устройства.

Ведомая звезда на шине инструмента

Ведущие устройства бывают цельными и сборными. Цельные изделия состоят из ступицы с напрессованным зубчатым венцом. При замене демонтируется весь механизм в сборе, так как зубчатая конструкция является неразъемной. С завода цельными шестернями оснащаются бензопилы многих известных марок.

Как выглядит цельная шестерня на бензопиле

Разборные изделия являются более совершенными, так как процесс их замены упрощается посредством простейшей конструкции механизма. Меняется только один венец, стоимость которого в 2 раза меньше, чем сборной механизм. Определить соответствующий износ зубьев шестерни можно по следующим признакам:

  1. Наличие больших радиусов в местах перехода зубьев
  2. Неравномерная ширина зуба
  3. Обнаружение сколов и стружки металла на верхней части зубьев
  4. Задиры и риски на внутренней поверхности отверстий в ступице
  5. При запуске инструмента обнаруживается подклинивание цепи

При износе ведущего устройства нужно обязательно произвести его замену. Сделать это можно самостоятельно, для чего первоначально разбирается инструмент, и определяется вариант установленного устройства. Если даже на инструменте установлена неразборная шестерня, то вместо нее можно установить сборной механизм, что является более рациональным.

Разборной тип шестерни для бензопилы

Различают две разновидности установки ведущих звезд на бензопилах. Первый способ предусматривает расположение шестерни с наружной стороны. Такие конструкции являются наиболее распространенными на бензопилах марки Stihl. Конструкция такого устройства отображена на фото ниже.

Изделие неразборного типа на инструменте

Второй вариант присущ для инструментов китайского происхождения. Зубья шестерни располагаются не с внешней, а с внутренней стороны, то есть, устройство расположено наоборот.

Конструкция звезды на китайской бензопиле

В зависимости от конструкции инструмента, будет отличаться процесс демонтажа рассматриваемых изделий.

Это интересно! Чтобы продлить срок службы ведущей шестерни бензопилы, нужно обязательно пройти обкатку инструмента, и при работе не перегружать его, что зависит от предназначения (бытовая, полупрофессиональная или профессиональная). Бытовым инструментом можно спилить дерево, однако пила для этого не предназначена, и частое ее применение с перегрузками приведет к износу составных деталей.

Замена Ведущей Звездочки На Бензопиле Партнер

Как снять и поменять звездочку с бензопилы?

Многих хозяев бензиновых цепных пил после поломки устройства тревожит вопрос о том, как снять звездочку бензопилы.

При проведении подмены звездочки, все работы должны проводиться аккуратненько и с осторожностью. Конструкция устройства бензопилы представляет собой классический механизм, который приводится в действие при помощи двигателя внутреннего сгорания

В конструкции агрегата употребляется один из более обычных одноцилиндровых двухтактных карбюраторных движков, которые работают на бензине. Простота устройства мотора и конструкции бензопилы в целом является залогом неотказной и надежной работы приспособления в томных критериях эксплуатации. Эксплуатация бензопилы не просит от оператора огромного объема познаний и умений. Единственным условием долгого и бесперебойного использования устройства является воплощение постоянного технического осмотра и обслуживания приспособления. В процессе работы с устройством требуется часто проводить подмену изнашивающихся узлов. Для уменьшения износа инструмента следует держать под контролем качество смазывания пильной цепи, ее натяжение, степень износа цепи и степень износа ведущей звездочки

Конструкция устройства бензопилы представляет собой классический механизм, который приводится в действие при помощи двигателя внутреннего сгорания. В конструкции агрегата употребляется один из более обычных одноцилиндровых двухтактных карбюраторных движков, которые работают на бензине. Простота устройства мотора и конструкции бензопилы в целом является залогом неотказной и надежной работы приспособления в томных критериях эксплуатации. Эксплуатация бензопилы не просит от оператора огромного объема познаний и умений. Единственным условием долгого и бесперебойного использования устройства является воплощение постоянного технического осмотра и обслуживания приспособления. В процессе работы с устройством требуется часто проводить подмену изнашивающихся узлов. Для уменьшения износа инструмента следует держать под контролем качество смазывания пильной цепи, ее натяжение, степень износа цепи и степень износа ведущей звездочки.

До того как проводить ремонт бензопилы, следует изучить ее конструкцию. Чтоб выполнить подмену 1-го из главных частей конструкции устройства — ведомую звездочку — требуется изучить принцип работы сцепления агрегата.

Конструкция сцепления агрегата

Бензопилы являются агрегатами, которые оснащаются ведущими звездочками, представляющими из себя единый комплекс с корзиной сцепления.

Сцепление срабатывает в автоматическом режиме, зависимо от количества оборотов мотора.

На агрегатах устанавливается сцепление центробежного типа, которое срабатывает в автоматическом режиме, зависимо от количества оборотов мотора.

При работе мотора агрегата на холостых либо малых оборотах, элементы корзины сцепления, имеющие фрикционные накладки, владеют определенным уровнем свободы в круговом направлении. Наличие свободы перемещения приводит к тому, что под действием пружин элементы притягиваются к центру вала вращения и не производят передачи вращательного движения на барабан звездочки. При повышении оборотов мотора аппарата центробежная сила превосходит усилие пружин, что приводит к смещению частей с фрикционными накладками. Эти элементы под действием центробежной силы прижимаются к внутренним стенам барабана. За счет такового контакта происходит передача вращательного движения на барабан и звездочку, которая приводит в движение пильную цепь инструмента. Звездочка бензопилы может размещаться или снаружи инструмента, или под специальной крышкой, которая защищает механизм от повреждения, а оператора устройства от получения травм.

Основное достоинство такового типа сцепления состоит в том, что при появлении заклинивания пильной цепи происходит проскальзывание частей имеющих фрикционные накладки, что защищает бензиновый двигатель от суровых поломок.

Как поменять звездочку на бензопиле?

Чтобы поменять изношенный элемент, потребуется купить деталь того же типа и с теми же размерами, что и штатный элемент. В большинстве случаев во время ремонта замене также подлежит и заводской подшипник бензопилы.

Лучше всего изначально купить ремонтный набор, в составе которого предусмотрен и подшипник, и звездочка. Чтобы снять звездочку с бензопилы и установить вместо нее новую деталь, также потребуется подготовить инструменты. В их перечень входит:

  • универсальный ключ, который поставляется в продажу вместе с бензопилой;
  • съемный ключ для демонтажа центробежной муфты. При его выборе нужно учитывать модель бензопилы;
  • стопор механического поршня. Для демонтажа поршня подойдет металлический или пластиковый инструмент.

Замена звездочки на шине бензопилы должна выполняться в следующем порядке:

  1. Вначале потребуется снять пильную гарнитуру пилы. При помощи универсального ключа нужно открутить защитные крышки;
  2. Далее нужно извлечь штатный воздушный фильтр инструмента;
  3. После этого при помощи универсального ключа потребуется выкрутить свечу зажигания. На ее место нужно установить стопор механического поршня – он необходим для фиксации поршня в неподвижном положении;
  4. Затем в разъем универсального ключа потребуется установить съемный ключ для демонтажа механизма сцепления. Посредством полученного устройства нужно аккуратно демонтировать штатную муфту сцепления пилы. Для этого заводской узел следует поворачивать по часовой стрелке;
  5. После снятия муфты освободиться проход к внутренним элементам. Это даст возможность открутить звездочку хозяйственной бензопилы;
  6. Снятый барабан потребуется тщательно осмотреть. При необходимости венец или звездочку следует заменить. Во время замены потребуется проверить сепаратор. При необходимости нужно заменить изношенные пружины и кулачки центробежного механизма;
  7. После замены всех неисправных элементов можно приступать к обратной сборке бензопилы. Для этого сначала нужно выкрутить установленный ранее поршневой штопор, а также вытянуть трос заводского пускового механизма. После этого стопор потребуется вкрутить обратно. Это даст возможность надежно прижать центробежную муфту инструмента на коленчатом валу двигателя;
  8. Далее посредством универсального ключа потребуется прижать сцепление против часовой стрелки;
  9. В конце все ранее демонтированные детали можно установить обратно на бензопилу.

Чтобы замена звездочки на бензопиле дала свои результаты, потребуется строго придерживаться описанного порядка действий. В противном случае владелец инструмента рискует повредить поршень и центробежную муфту пилы.

Как снять ведущую звездочку с бензопилы

в зависимости от особенностей конструкции шестерни различается и последовательность операций, необходимых для того, чтобы снять ее.

Как снять цельную звездочку с бензопилы

Чтобы снять цельную шестерню с запрессованным венцом, следует:

  • Снять кожух и воздушный фильтр.
  • Снять шину и полотно.
  • Зафиксировать поршень двигателя.
  • Разъединить сцепление.
  • Снять сцепление и барабан.
  • Извлечь венец, поддев его рожковым ключом или применив приспособление из комплекта поставки.

Собирают бензопилу в обратном порядке.

Как снять цельную звездочку с бензопилы

Как снять сборную звездочку с бензопилы

Снятие разборной шестерни происходит в той же последовательности, за исключением последней операции. В ее ходе извлекается не вся шестерня, а только ее венец.

После сборки пилы следует проверить регулировки и общую работоспособность. При этом проверяют натяжение полотна.

Для этого отпускают тормоз и оттягивают полотно в направлении рабочего движения. Если люфта нет, значит, цепь перетянута и ее следует ослабить. Если же удается оттянуть так, что виден просвет между звеньями и шиной — натяжение недостаточное и его

Надежнее всего при замене шестерни покупать ремкомплект, предназначенный для вашей модели инструмента. Если такой комплект недоступен, то придется подбирать подходящую замену по таблицам соответствий в магазине или по шагу зубов и ширине

Важно также найти деталь с теми же посадочными параметрами — диаметром отверстия

Немного о правилах эксплуатации узла

Все бензопилы, невзирая на изготовителя, подразделяют на:

  • Бытовые. Малая мощность. Предназначены для небольших объемов работ по домашнему ремонту. Продолжительность непрерывной работы: полчаса — час. Рекомендуемое использование — до 50 часов в месяц.
  • Полупрофессиональные. Средняя или высокая мощность Способны проработать без перерыва несколько часов. Подходят для небольшого строительства или ремонта. Месячное использование-до 100 часов.
  • Профессиональные. Высокая мощность, дополнительная функциональность. Могут использоваться непрерывно на протяжении всей рабочей смены. Предназначены для лесоповала, среднего и крупного строительства, заготовительных цехов предприятий.

Все они имеют сходную конструкцию основных узлов и высокое качество сборки. Основное различие заключается в устройстве рабочей цепи и в материалах, применяемых для изготовления деталей и узлов.

Пригодность бензопилы к использованию зависит от стиля использования полотна и звездочки. Их обычно два:

  • Цепь используется, пока зубы полностью не износятся. Вместе с нею меняют и шестерню.
  • Используется несколько цепей с разным шагом, которым соответствуют свои шестерни, соответствующие им по числу зубов и шагу.

В первом случае пилят все подряд, включая гвозди и скобы. Это вызывает повышенный износ и цепи, и шестерни. Приходится часто править и затачивать цепь, тратя на это много времени.

Цепь и звездочку следует менять только вместе. Во время работы ролики полотна прирабатывается к шестерне, несколько растягиваясь по мере износа зубьев. Если старую цепь поставить в пару с новой звездочкой (или наоборот) такого соответствия не будет.

При старте будут возникать удары зубьев о звенья, что приведет к повышенной вибрации и износу всего бензопилы.

Влияет также состояние пары шестерня-полотно и на работу сцепления и подшипника привода. В режиме «Работа» вращается коленчатый вал. В режиме холостого хода, при разъединенном сцеплении, начинает вращаться подшипник. При его недостаточной смазке он подвергается повышенному износу, что вызывает еще большее биение зубьев.

Периодической замене подлежат и полотно, и звездочка. Лучше это делать одновременно

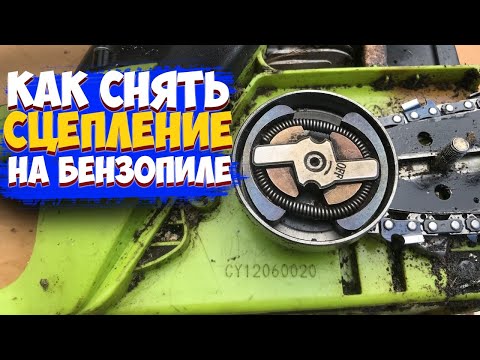

Конструкция и принцип работы механизма сцепления бензопилы

Большинство пильщиков не понимают принципа работы механизма сцепления бензопилы. При работе знать принцип функционирования не обязательно, а вот когда возникают неисправности, то, чтобы их устранить, понадобится выяснить конструкцию и особенности работы бензопильной муфты.

Современные бензопилы оснащаются механизмами сцепления центробежного типа. Центробежная муфта — это означает, что ее работоспособность зависит от вращающего момента двигателя. Главное назначение муфты на бензопиле в том, чтобы обеспечить передачу крутящего момента с коленчатого вала двигателя на пильную гарнитуру (цепь). Работает устройство в автоматическом режиме, а как это происходит, выясним детально.

Механизм сцепления состоит из следующих конструктивных элементов:

  • Барабан со съемной или несъемной звездочкой — представляет собой передаточный механизм
  • Фрикционные накладки — под воздействием центробежной силы перемещаются, входя в зацепление с барабаном
  • Пружина — обеспечивает прижатие накладок к коленчатому валу

Теперь о принципе действия муфты бензопилы. Когда заводится двухтактный двигатель инструмента, начинает вращаться коленчатый вал. К валу крепится муфта, с которой при помощи звездочки соединяется цепь. Когда бензопила работает на холостом ходу (скорость вращения вала до 2700 оборотов в минуту), то есть не нажимается курок акселератора, то пружина прижимает фрикционные накладки, в результате чего крутящий момент не передается на барабан.

Как только пильщик берет в руки инструмент и начинает увеличивать обороты (максимальные до 14000 об/мин), цепь начинает перемещаться по шине. Происходит это за счет того, что увеличивается скорость вращения коленчатого вала. За счет силы инерции фрикционные накладки (их еще называют противовесами) перемещаются, и входят в зацепление с внутренними стенками барабана. В результате происходит перемещение барабана, который соединен со звездочкой. Вращающаяся звездочка приводит в действие цепь.

Принцип работы механизма простой, что обусловлено его не сложной конструкцией. Если из строя выходит эта деталь, то соответственно работать бензопила не будет. Подробное описание принципа работы механизма сцепления бензопилы описано в .

Это интересно! Муфта выполняет роль не только передаточного механизма, но еще и защитного устройства. Она предохраняет двигатель бензопилы от преждевременного выхода из строя при заклинивании цепи в распиливаемой древесине.

Что надо знать о конструкции ведущих шестерней на бензопилы

Эксплуатация бензопилы может длиться достаточно долго, пока не возникнет потребность замены вышедших из строя деталей. Ведущая звездочка или шестерня, посредством которой происходит передача крутящего момента с коленчатого вала на цепь, имеет большой эксплуатационный ресурс. Однако и он заканчивается, что приводит к необходимости замены детали. Перед тем, как это сделать, будет полезно узнать о том, какими бывают бензопильные звездочки.

Ведущие шестерни выпускаются двух видов — цельные или цельнолитые вместе с барабаном и сборные. Разница между этими деталями не только во внешней конструкции, но еще и в эксплуатационных особенностях, о чем обязательно будет интересно узнать владельцам бензопил.

  1. Цельные — они состоят из барабана со ступицей и напрессованным зубчатым венцом. Деталь изготавливается методом литья. Недостаток такого типа звездочек в том, что при необходимости их замены, нужно менять полностью всю деталь. Есть и преимущества у таких вариантов приводных механизмов, главным из которых является продолжительный эксплуатационный ресурс. Зубья таких приспособлений отламываются крайне редко, и только в тех исключительных случаях, когда уместен брак. Вторым преимуществом является отсутствие проблемы с поиском деталей, так как они имеются во всех специализированных магазинах. Если возникает потребность замены цельной шестерни на бензопиле, то надо знать о том, что такие устройства стоят дороже, чем сборные.
  2. Сборные — мало кто знает об их преимуществах. Сборными их называют по причине того, что в качестве звездочки выступает сменный венец. Он насаживается на ступичный выступ барабана со шлицами, и приводит в движение цепь. Достоинство таких звездочек в том, что изнашивается венец, который стоит недорого. При его износе не нужно менять весь барабан полностью, что позволяет сэкономить на устранении поломки. Недостаток в том, что найти такие венцы проблематично. Связано это с тем, что деталь имеет низкую себестоимость, но при этом требует больших расходов на изготовление.

Если возникла необходимость заменить ведущую звездочку на бензопиле, то первым делом нужно уточнить, какой тип детали установлен на инструменте. Производители разных моделей бензопил оснащают их ведущими шестернями как сборного, так и цельного типа. Чем они отличаются между собой, уже известно. Стоит только добавить следующее:

  • оба типа деталей являются взаимозаменяемыми, только замена осуществляется совместно с приводным барабаном;
  • по надежности выигрывают сборные устройства, посредством которых обеспечивается эффективное соединение с цепью инструмента;
  • кроме надежности, сборные типы отличаются плавностью хода цепи, что достигается за счет присутствия люфта между выступом со шлицами на барабане и венцом;
  • за счет наличия люфта, увеличивается эксплуатационный ресурс выступов на барабане, но при этом вся нагрузка ложится на сменный венец.

Сборные устройства отличаются шумностью по сравнению с цельными, но при этом они более эффективны. Часто случается так, что найти сменный венец для звездочки бензопилы не удается, что приводит к необходимости установки цельного барабана.

Как снять звездочку с бензопилы: самостоятельная замена

Сегодня почти каждый житель загородного дома или дачник имеет собственную бензопилу. Не обойтись без этого во время регулярных лесозаготовок, садоводства и муниципальных работ. Спрос на бензопилы не падает, но даже растет из-за того, что для работы этих устройств не нужно много знаний и навыков. Единственное, что нужно регулярно делать. это проводить технические осмотры.

Как и любой инструмент, бензопилы требуют тщательного личного ухода. Необходимо постоянно проверять подачу масла в цепь, натяжение цепи, работу тормозов, системы зажигания и другие вещи. К счастью, практически любую неисправность можно решить дома самостоятельно.

Замена звездочки на бензопиле своими руками

В процессе регулярной работы бензопилы звездочка, показанная на фото, находится под сильной нагрузкой, и поэтому она часто выходит из строя. Звездочка или иначе барабан сцепления. важная и неотъемлемая часть бензопилы, которая передает энергию вращения от привода к цепи.

Учитывая безопасность приводного звездочки и цепи бензопилы, есть два способа работы:

  • используя только одну цепь
  • используя поочередно две или более цепей.

READ Как Смазать Звездочку На Шине Бензопилы

В первом случае цепь можно управлять до полного истирания. Однако здесь есть ряд недостатков. Используя только одну цепь, проблематично контролировать его состояние во время интенсивной работы. Удар гвоздями или другими металлическими деталями заставляет подстраивать цепь, но поскольку он один, работа замедляется.

Во втором случае дежурство цепей позволяет равномерно изнашиваться как звездочки, так и цепей.

Кроме износа самой звездочки, не забывайте о ее подшипник, который работает в режиме холостого хода. Поэтому очень часто они не обращают на это внимания и забывают смазывать.

Обычно при замене ведущей звездочки они немедленно пытаются заменить как подшипник, так и цепь. Это делается благодаря изменению длины шага цепи в результате интенсивной работы.

Порядок действий, чтобы поменять звездочку на бензопиле своими руками

В Интернете очень много, наглядно демонстрирует, как заменить барабан сцепления (звездочку) таких известных брендов, как Stihl, Husqvarna, Druzhba, Ural и другие. Их легко найти.

Каждый тип бензопил имеет свои особенности конструкции, но принцип их работы одинаков, поэтому общая идея сводится к таким действиям:

Крышка тормоза цепи снята. В этом случае тормоз следует тянуть к вам, чтобы тормозная полоса не контактировала с чашкой сцепления. Далее, пару орехов, которые держат крышку, откручивают. Снимает натяжение цепи, позволяет полностью снять крышку.
Шину удаляют цепью, попутно удаляют любую грязь.
Теперь нужно зафиксировать поршень в цилиндре. Это делается с помощью специальной пробки и фиксатора, но можно использовать обычную веревку. Вращая муфту, необходимо выявить момент, когда поршень достигнет розетки. Канат опускают в отверстие для свечи зажигания и фиксируют поршень. Для удобства на веревке завязывают несколько узлов. Веревку нужно будет снять после замены, поэтому не отпускайте.
После этого можно приступать к откручивания гайки сцепления

Важно не забывать, что есть левая нить, то есть ее нужно закрутить по часовой стрелке. Использование зубила молотком недопустимо

Это повредит гайку.
Теперь вы можете снять сцепление и барабан приводного колеса.
Замена барабана сцепления.
Сбор всех деталей вместе в обратном порядке.

Во время замены звездочки следует учитывать некоторые особенности различных пыльцу. Например, бензопила Stihl может иметь шайбу между звездочкой и двигателем. Нужно запомнить его положение, снять и повторить положения при составлении.

Также некоторые масляные приводы бензопилы оснащены усиковыми пружиной для передачи вращающейся энергии от звездочки к насосу. Если при составлении пилы усы не попадут в ее паз, то масло перестанет попадать на цепь пилы, что может привести к печальным последствиям.

Чтобы избежать большинства поломок, включая ведущую звездочку, необходимо следить за техническим состоянием пилы, регулярно осматривать, смазывать и тому подобное. Также нужно убедиться, что гвозди, бетон, камень и другие препятствия, приводящие к раннему износу деталей не встречаются на пути цепи.

Что касается замены приводного звездочки, то следует использовать информацию о конструктивных особенностях пилы (Husqvarna, Stihl, Ural, Druzhba и другие), которую можно найти в прилагаемой к пиле.

Особенности замены звезды для бензопил разных марок

При подмене либо ремонте бензопилы следует учесть конструктивные особенности модели. Специфичность обслуживания муфты барабана фаворитных производителей:

  • Stihl (Stihl). Модели этой марки имеют цельные и разборные типа звездочек. Чтобы раскрутить сцепления, вам нужна девятнадцать головка и ручка. Следует отметить, что резьба левая, а за сцеплением установлена ​​отражательная пластина (расходный материал, часто разрывается при диагностировании барабана).
  • Partner (Partner). Особенностью этой марки является то, что при замене звездочки рекомендуется менять подшипник. Если вы игнорируете этот шаг, после запланированного ремонта риск неисправности цепи, изменения шага во время активного пиления.
  • Husqvarna (Husqvarna). Во многих моделях Husqvarna используется переменная звездочка. Это упрощает плановую замену и ремонт. Разбирая инструмент, вам нужен тринадцать гаечный ключ, чтобы закрепить вал со стороны рабочего колеса.
  • Carver (Carver)). В отличие от других производителей, конкретных конструктивных особенностей муфты нет. В зависимости от марки, звезда может быть сплошной или разборной.

Рекомендуется внимательно прочитать инструкцию перед началом планового ремонта. Он указывает на важные конструктивные особенности пилы, частоту замены расходных материалов.

Как открутить?


Самостоятельно снять и заменить эту деталь не трудно. Технология работы:

  • Зафиксируйте поршень в цилиндре пилы. Сначала снимите защитную крышку корпуса, воздушный фильтр и открутите свечу зажигания. Установите специальный поршневой стопор в образованный проем. Вместо этого вы можете использовать плотный капроновый шнур или проволоку длиной до пятнадцать см. Если поршень мешает, можно немного повернуть звездочку или переместить цепь по часовой стрелке.
  • Открутите болты на крышке, которая закрепляет шину, снимите защитную крышку. Ослабьте натяжение цепи или снимите крепления пилы. При этом можно очистить от пыли, грязи и опилок.
  • В зависимости от модели, звездочка выступает элементом барабана сцепления или встраивается отдельно. Во втором варианте снимите эту часть, замените ее новой. Сплошную конструкцию трудно отремонтировать. Нужно разобрать агрегат. Для этого открутите муфту по часовой стрелке, снимите барабан. Проверьте конструкционные детали на износ и деформации. Рисунок четыре. Замена звезды на новую

Немного о правилах эксплуатации узла

Независимо от бренда производителя (STIHL, Husqvarna, Partner, Patriot, Makita ) бензопилы подразделяют на бытовые, полупрофессиональные и профессиональные. Разница, однако, заключается не в качестве сборки или изготовлении компонентов, а в классе выполняемых задач, производительности и длительной мощности привода. Это предопределяет выбор материала ведущей звёздочки для бензопилы, её исполнение и конструкцию пильной цепи.

Работоспособность инструмента будет определяться способом эксплуатации пары «цепь-звёздочка». В большинстве случаев пользователи пользуются одним из двух вариантов:

  • Цепь эксплуатируется вплоть до полного износа зубьев, а тогда уже одновременно заменяется как пильное полотно, так и звёздочка;
  • Периодическая замена цепей, имеющий разный шаг, и для каждой потребуется своя ведущая звёздочка.

Выбор варианта часто определяется отношением хозяина к своему инструменту. Если всё равно, что пилить (дерево или застрявшие в нём стальные скобы, шурупы и пр.), тогда можно остановиться на первом варианте. Цепь, правда, придётся периодически править, снижая тем самым производительность работы на бензопиле.

Категорически не рекомендуется оставлять старую цепь при новой звёздочке и наоборот. При изношенности пильного полотна вероятность того, что шаг зубьев не совпадёт – практически стопроцентный. Поэтому в начальный момент пуска оба компонента цепной передачи будут подвергаться значительным динамическим нагрузкам. В результате либо цепь преждевременно растянется, «подстраиваясь» под звёздочку, либо при ударе лопнет один из зубьев на ведущей звёздочке.

Кроме этого, стоит акцентировать внимание и на работе подшипникового узла вала ведущей звёздочки. При работе пилы в режиме рабочих оборотов вращается только коленчатый вал. Но все бензопилы периодически функционируют и на холостых оборотах, когда подшипник вращается

При недостатке смазке происходит износ посадочного места, и – как следствие – дополнительное биение зубьев ещё вполне работоспособной цепной передачи

Но все бензопилы периодически функционируют и на холостых оборотах, когда подшипник вращается. При недостатке смазке происходит износ посадочного места, и – как следствие – дополнительное биение зубьев ещё вполне работоспособной цепной передачи.

Из этого следует, что при замене цепи и ведущей звёздочки для бензопилы неплохо одновременно заменить и подшипник.

Алгоритм проведения замены барабана сцепления

Для бесперебойного использования бензопилы необходимо регулярный технический осмотр.

При осуществлении замены барабана сцепления следует использовать для установки только строго определенный тип конструктивного элемента устройства. При проведении замены барабана следует одновременно менять подшипники элемента конструкции.

Для проведения ремонтных работ следует приобрести специальный ремонтный комплект, который в своем составе содержит ведущую звездочку и подшипник. После приобретения ремонтного комплекта следует подготовить требуемые для ремонта материалы и инструменты. Основные инструменты, которые потребуются при проведении ремонта являются следующие:

  • универсальный ключ, который поставляется в комплекте с бензопилой;
  • стопор поршня, может быть изготовлен из пластика или металла;
  • спецсъемник центробежного механизма или барабана сцепления.

Процедура проведения работ состоит из нескольких этапов. Каждый этап имеет свои особенности в зависимости от конструктивных особенностей бензопилы, но схема и последовательность работ является одинаковой для любой модели агрегата.

Последовательность проведения ремонтных работ

На первом этапе проводится демонтаж гарнитуры пилы, снимается крышка направляющей шины. После снятия крышки проводится демонтаж направляющей шины и пильной цепи. Откручивание гаек крепления осуществляется при помощи универсального ключа, который входит в комплект поставки агрегата.

После снятия пильной цепи и направляющей шины осуществляется демонтаж воздушного фильтра. Затем проводится демонтаж свечи зажигания. На место демонтированной свечи устанавливается подготовленный заранее стопор поршня двигателя. Стопор позволяет зафиксировать положение поршня в цилиндре и предотвратить проворачивание коленвала. Снимать муфту сцепления следует при помощи спецсъемника, установленного в разъем универсального ключа. Все действия следует осуществлять по часовой стрелке.

После удаления муфты сцепления открывается подход к внутренним деталям устройства, то есть после снятия муфты можно снять звездочку.

После снятия барабана сцепления проводится, в зависимости от его вида, осмотр и проверка венца и звездочки. В зависимости от конструкции этого узла проводится замена износившихся элементов конструкции

При проведении ремонта особое внимание следует уделить пружинам центробежного механизма и его кулачкам. При обнаружении износа следует провести их замену

В случае, если комплектующие не вызывают нареканий, все элементы конструкции устанавливаются на бензопилу в обратном порядке. В первую очередь следует выкрутить стопор поршня и вытащить шнур стартера, после этого стопор поршня устанавливается на место. Эта сложная последовательность операций дает возможность зажать центробежный механизм на коленвалу агрегата. Сцепление устанавливается на место и зажимается при помощи универсального ключа, имеющегося в комплекте бензопилы. Зажимание при помощи ключа следует проводить против часовой стрелки.

Последним этапом проведения ремонтных работ является установка оставшихся элементов конструкции устройства.

При проведении замены звездочки, все работы должны проводиться аккуратно и с осторожностью. Все ремонтные работы должны проводиться с использованием специальных инструментов, в противном случае можно вывести из строя центробежный механизм или пильную цепь

Читать также: Отзывы мотоблок нева какой двигатель лучше

Советы: как снять звездочку с бензопилы

  • Особенности барабана сцепления в бензопилах
  • Метод проведения подмены барабана сцепления

Многие инструменты нуждаются в постоянной подмене расходных частей. Касается это и пил. Вот поэтому вопрос о том, как снять звездочку с бензопилы, которую еще нередко именуют диском сцепления либо центробежного механизма, очень животрепещущ у домашних мастеров. В связи с этим нужно разглядеть, что именуется звездочкой и для каких целей она нужна.

Барабан сцепления, именуемый звездочкой, является неотъемлимой частью бензопилы.

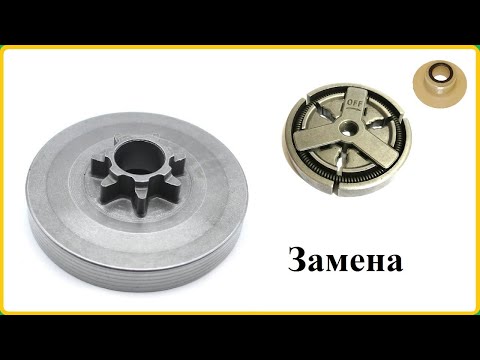

Как снимается и меняется звездочка на бензопиле

Перед тем, как снять и заменить звезду на бензопиле, нужно убедиться в том, что деталь не подлежит дальнейшей эксплуатации. Для этого нужно осмотреть деталь, а фото новой и изношенной звёздочки бензопилы изображено на фото ниже.

Чтобы поменять шестерню, нужно определиться с тем, какой вид устройства стоит на инструменте, и что будет устанавливаться. Для каждого вида механизма последовательность действий будет отличаться. Замена звездочки на бензопиле первого варианта неразборного типа выглядит следующим образом:

  1. Демонтаж кожуха, а также шины и цепи

    Как снимается защитный чехол на бензоинструменте

  2. Снятие стопорного кольца, а за ним и шайбы

    Демонтаж штопорного кольца

  3. Демонтируется шестерня совместно с барабанным механизмом. Оценивается состояние изделия. Наличие дефектов говорит о необходимости ее замены
  4. Снимается подшипник роликового типа, который также лучше заменить при признаках износа. Если состояние подшипника удовлетворительное, то можно осуществить его смазку, и установить на место. При установке нового подшипника его также нужно тщательно смазать смазочным материалом типа Литол-24
  5. Вместо неразборного устройства можно устанавливать сборной механизм. Это впоследствии упростит процесс замены ведущей шестерни

https://youtube.com/watch?v=ej9hX3Lf140%3F

В обратной последовательности осуществляется процесс  сборки механизма. Если же нужно выполнить замену изделия разборного типа, то процесс будет практически аналогичным, только в итоге заменяется один венец без барабана.

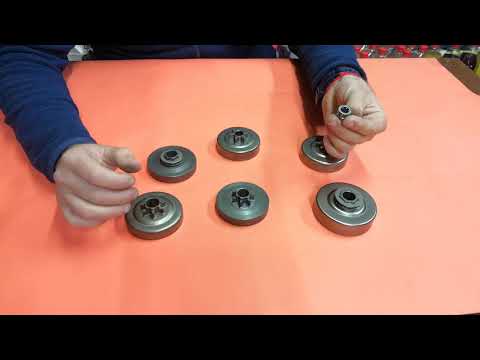

Конструктивные отличия шестерней цельного и разборного типа

Если процесс замены будет завершен, нужно произвести проверку. Проверяется сила натяжения цепи, для чего включается ручной тормоз, и оттягивается цепь по направлению ее перемещения. Неподвижность изделия говорит о перетяжке крепления. Для его ослабления понадобится отпустить натяжитель.

Это интересно! При замене рассматриваемого механизма рекомендуется покупать специальный подходящий ремкомплект под определенную модель инструмента в зависимости от шага цепи.

Ведущая звездочка для бензопилы — в чем необходимость замены?

Для передачи созданного силовым агрегатом вращательного усилия на штатную режущую гарнитуру в конструкции любой современной бензиновой пилы предусмотрено сцепление. За стабильность его работы отвечает ведущая звезда, от исправности которой зависит набор оборотов режущих органов. Во время работы пилы звездочка находится в постоянном контакте с барабаном. Со временем она изнашивается и ломается, что приводит к блокировке работы всего садового бензоинструмента. Чтобы решить проблему, нужно изучить правила замены ведущей звезды бензопилы.

Несвоевременная замена звездочки на бензопиле может стать результатом нескольких серьезных поломок, устранение которых обойдется садоводу гораздо дороже, чем установка нового элемента сцепления.

К этим неисправностям относятся:

  • ускоренный износ и снижение изначальной плавности хода цепи – особенно часто с этим сталкиваются садоводы, которые устанавливают новые цепи на бензопилы с изношенными старыми ведущими звездами;
  • резкое увеличение нагрузки на ЦПГ двигателя, повышение риска образования заусенцев на поверхности цилиндра и деформации поршня;
  • ускоренный износ барабана и обрыв пружины сцепления.

Еще одна проблема, вызванная несвоевременной заменой ведущей звезды – это создание травмоопасной ситуации. Эксплуатация бензопилы с изношенной звездой грозит моментальным обрывом режущего органа, в результате которого порезы и другие повреждения может получить не только садовод, но и окружающие его люди.

Когда менять звездочку бензопилы?

Приступать к замене ведущей звезды используемой в хозяйстве бензопилы нужно в случаях, когда износ детали превысил допустимые ее производителем нормы. Чаще всего бренды-изготовители деталей сцепления рекомендуют менять звездочки тогда, когда их зубья по своим геометрическим размерам отклонились от номинала более чем на 0,5 мм.

О том, что оператору пора менять деталь сцепления цепной пилы, подскажет резкое увеличение вибрации при эксплуатации садового инструмента. Еще один важный фактор – это регулярное заклинивание режущего органа бензопилы. Игнорирование этих неисправностей приведет не только к окончательной поломке звездочки, но и к повышенному износу встроенных подшипников, расположенных на штатном коленчатом валу силового агрегата.

Чаще всего сроки эксплуатации качественных металлических звездочек в 2 раза превышают рабочий ресурс одной режущей цепи. На практике опытные садоводы уверенно используют по 2–3 цепи прежде, чем установить режущую гарнитуру и одновременно с ней заменить ведущую звезду.

Как поменять звездочку на бензопиле?

Прежде чем снять звездочку с бензопилы, необходимо купить аналогичную по своим размерам и материалу деталь. Установка большего или меньшего элемента грозит увеличением нагрузки на режущие органы и двигатель садового бензоинструмента.

Замена ведущей звезды сцепления цепной пилы производится с использованием следующих инструментов:

  • универсального гаечного ключа, который поставляется в продажу в комплекте с бензиновой пилой;
  • специального съемника для демонтажа свечи зажигания;
  • фиксатора металлического поршня. При необходимости его можно заменить мотком плотного капронового шнура.

Порядок действий во время демонтажа ведущей звездочки должен быть таким:

  1. В первую очередь оператор должен снять пластиковую крышку, предназначенную для защиты штатного сцепления бензопилы. Для этого нужно открутить 2 стальные гайки;
  2. Далее потребуется снять рабочие органы – направляющую и режущую цепи;
  3. Затем необходимо аккуратно демонтировать обгонную муфту. Для этого нужно установить на нее съемник и начать его вращение по часовой стрелке. Важно помнить, что обгонную муфту не удастся снять, предварительно не зафиксировав коленчатый вал мотора бензопилы. Для этого потребуется снять воздушный фильтр бензоинструмента, а также извлечь свечу – таким образом оператор получит доступ к цилиндру силового агрегата. После этого нужно начать вращение коленвала по ходу стрелки часов. Одновременно с этим начнет подниматься поршень – как только он примет вертикальное положение, элемент потребуется сдвинуть на несколько миллиметров назад. Далее пространство, освободившееся под поршнем, нужно заполнить плотным шнуром;
  4. Как только поршень и коленвал будут неподвижно зафиксированы в устойчивом положении, нужно вставить съемник в штатное отверстие муфты и аккуратно повернуть его по ходу стрелки часов до полного извлечения;
  5. За муфтой расположена ведущая звезда, а также игольчатый подшипник, который в устройстве бензопилы отвечает за плавность хода при вращении режущих органов бензоинструмента. Чтобы открутить звездочку, нужно удерживать барабан, и аккуратно поворачивать ключ против хода стрелки часов.

Сборка оборудования должна выполняться строго в обратной последовательности. Во время установки сцепления оператору вновь потребуется зафиксировать поршень. При этом коленчатый вал двигателя должен вращаться в левую сторону.

Во время ремонта сцепления также должна быть произведена замена звездочки на шине бензопилы. Одновременная установка двух новых звезд обеспечит плавный ход режущей гарнитуры и снижение нагрузки на ЦПГ силового агрегата.

Как продлить сроки эксплуатации ведущей звездочки?

Рабочий ресурс металлической звезды сцепления можно увеличить в 1,5–2 раза, если строго придерживаться следующих рекомендаций:

  • нельзя устанавливать на одну и ту же бензопилу цепи с разным шагом – это ухудшит контакт детали сцепления с барабаном;
  • не нужно постоянно держать руку на выжатом акселераторе – это приведет к повышенному износу звезды и ее нагреву, результатом чего станет деформация детали;
  • звезду сцепления бензопилы необходимо регулярно смазывать – без качественного масла деталь будет постоянно перегреваться;
  • при установке новой шины нужно тщательно проверять плотность ее посадки – если в месте установки шины остались люфты, то это приведет к неравномерному износу всего механизма сцепления.

Чтобы продлить сроки эксплуатации ведущей звезды, важно следить за плотностью посадки самой детали. Она должна равномерно прилегать к барабану, в противном случае зубья звездочки будут стачиваться неодинаково.

поменять, заменить, замена ведущей, открутить

Автор Виктор На чтение 4 мин.

Содержание

  1. Особенности конструкции и функции
  2. Причины нисправностей и как определить необходимость замены
  3. Как снять звездочку на бензопиле
  4. Как установить
  5. Сколько стоит звездочка и ее замена

Звездочка бензопилы служит для передачи вращательного момента двигателя через центробежную муфту сцепления к пильной цепи. Зубья звездочки испытывают большие нагрузки в процессе работы и поэтому постепенно изнашиваются. Снять звездочку с бензопилы несложно, используя специальный инструмент, но можно выполнить работу и подручными средствами.

Особенности конструкции и функции

Звездочка привода цепи функционально совмещена с барабаном сцепления, внутри которого находятся кулачки, сжатые пружиной. Особенность устройства конструкции состоит в том, что вал двигателя проходит и свободно вращается внутри барабана сцепления. На конце вала жестко зафиксированы разжимные кулачки.

При работе на холостом ходу пружина сжимает кулачки и они не касаются барабана. При увеличении оборотов центробежная сила превосходит жесткость пружины и кулачки приходят в соприкосновение со стенками барабана. Последний начинает вращаться.

Зубья пильной цепи находятся в зацеплении с зубьями ведущей звездочки. Одна из функций автоматического центробежного сцепления состоит в защите двигателя при возрастании нагрузки на цепь свыше допустимого предела. Это может возникнуть при заклинивании цепи.

Внешняя часть барабана охвачена лентой аварийного тормоза. При откидывании рукоятки лента прижимается к барабану и тормозит его вращение. Эффект получается такой же, как и при заклинивании цепи.

Особенность всех бензопил — барабан и кулачки сцепления крепятся на валу при помощи гайки с левой резьбой, чтобы механизм не раскручивался во время работы.

Причины нисправностей и как определить необходимость замены

Износ зубьев ведущей звездочки может происходить по нескольким причинам:

  • естественный износ вместе в зубцами цепи;
  • ускоренный износ как результат излишнего натяжения или отсутствия смазки цепи;
  • неправильно подобранная цепь;
  • технологический дефект.

Износ металла можно определить визуально при осмотре звездочки, не снимая ее с пилы. Вмятины и сколы на поверхности не должны превышать 0,5 мм.

Необходимость замены определяется по повышенному шуму при движении цепи, но это характерно только при наличии глубоких выбоин. Неглубокую выработку при работе заметить трудно, но при этом будет сильно изнашиваться цепь. При изломе зубьев цепь может двигаться рывками, что особенно хорошо ощущается во время работы.

Как снять звездочку на бензопиле

Снять и поменять звездочку можно в домашних условиях, не прибегая к услугам сервисного центра. Порядок действий такой:

  • откручиваем крепление пильной гарнитуры специальным ключом;
  • откручиваем и снимаем крышку гарнитуры;
  • откручиваем и снимаем крышку воздушного фильтра и сам фильтр;
  • выкручиваем свечу зажигания.

Чтобы снять звездочку, нужно зафиксировать поршень двигателя. Для этого плавно тянем шнур кик-стартера, поднимая поршень вверх, но не доводя его до конца. В свечное отверстие проталкиваем длинный отрезок толстого шнура до заполнения пространства камеры сгорания. Это нужно для того, чтобы не дать поршню пройти верхнюю мертвую точку. Одновременно шнур будет служить демпфером, предохраняя поршень от возможных повреждений. Часть шнура должна выходить из отверстия с тем, чтобы потом его можно было извлечь.

Чтобы открутить звездочку, нужен специальный ключ, который редко идет в комплект пил, особенно дешевых моделей. Нужно воспользоваться выколоткой из мягкого металла — меди или алюминия.

Выколотку прислоняют к выступам крепления кулачков центробежного механизма и наносят несильные удары молотком. Направление удара должно быть почти параллельно плоскости муфты, поскольку при большом углу можно погнуть крепление кулачков и сцепление придется менять. Направление удара — против часовой стрелки. Часто на сцеплении нанесена надпись «off» и стрелка, показывающая направление удара.

Нельзя применять стальные выколотки или зубило, поскольку велик риск повредить сцепление.

После страгивания гайки с места ее можно открутить руками.

Некоторые производители пил для крепления сцепления и звездочки используют простые гайки с левой резьбой. Тогда задача упрощается, поскольку для снятия можно взять простой рожковый ключ нужного размера.

Теперь снимите ведущую звездочку, стараясь не потерять пластиковую шестерню привода маслонасоса и игольчатый подшипник.

Как установить

После того как все работы выполнены, звездочку можно заменить исправной. Сборка производится в обратном порядке. Желательно дополнительно смазать игольчатый подшипник.

При закручивании гайки больших усилий прилагать нет необходимости, поскольку она сама затянется во время работы.

Сколько стоит звездочка и ее замена

Цена звездочки на бензопилу находится в сильной зависимости от производителя и несколько ниже стоимости пильной цепи. Чтобы не производить регулярную замену, изготовители рекомендуют эксплуатировать пилу с несколькими цепями и периодически менять их местами. В таком случае износ зубьев звездочки происходит равномернее.

Стоимость замены в сервисных центрах соизмерима с ценой на саму деталь, поэтому есть смысл выполнять эту работу самостоятельно, тем более что никаких регулировок после этого производить не нужно.

Читайте также:

Оцените автора

Как выполняется замена звездочки на бензопиле

Эксплуатация любого инструмента способствует износу деталей. Бензопила не является исключением, и часто владельцы этого инструмента сталкиваются с необходимостью замены ведущей звездочки. Она представляет собой устройство передачи крутящего момента с коленчатого вала ДВС на цепь. Перед тем, как заменить звездочку на бензопиле, с чем справится каждый владелец инструмента, нужно грамотно подойти к вопросу выбора.

Содержание

Что надо знать о конструкции ведущих шестерней на бензопилы

Эксплуатация бензопилы может длиться достаточно долго, пока не возникнет потребность замены вышедших из строя деталей. Ведущая звездочка или шестерня, посредством которой происходит передача крутящего момента с коленчатого вала на цепь, имеет большой эксплуатационный ресурс. Однако и он заканчивается, что приводит к необходимости замены детали. Перед тем, как это сделать, будет полезно узнать о том, какими бывают бензопильные звездочки.

Звездочки сборного и цельного типа

Ведущие шестерни выпускаются двух видов — цельные или цельнолитые вместе с барабаном и сборные. Разница между этими деталями не только во внешней конструкции, но еще и в эксплуатационных особенностях, о чем обязательно будет интересно узнать владельцам бензопил.

  1. Цельные — они состоят из барабана со ступицей и напрессованным зубчатым венцом. Деталь изготавливается методом литья. Недостаток такого типа звездочек в том, что при необходимости их замены, нужно менять полностью всю деталь. Есть и преимущества у таких вариантов приводных механизмов, главным из которых является продолжительный эксплуатационный ресурс. Зубья таких приспособлений отламываются крайне редко, и только в тех исключительных случаях, когда уместен брак. Вторым преимуществом является отсутствие проблемы с поиском деталей, так как они имеются во всех специализированных магазинах. Если возникает потребность замены цельной шестерни на бензопиле, то надо знать о том, что такие устройства стоят дороже, чем сборные.
  2. Сборные — мало кто знает об их преимуществах. Сборными их называют по причине того, что в качестве звездочки выступает сменный венец. Он насаживается на ступичный выступ барабана со шлицами, и приводит в движение цепь. Достоинство таких звездочек в том, что изнашивается венец, который стоит недорого. При его износе не нужно менять весь барабан полностью, что позволяет сэкономить на устранении поломки. Недостаток в том, что найти такие венцы проблематично. Связано это с тем, что деталь имеет низкую себестоимость, но при этом требует больших расходов на изготовление.

Если возникла необходимость заменить ведущую звездочку на бензопиле, то первым делом нужно уточнить, какой тип детали установлен на инструменте. Производители разных моделей бензопил оснащают их ведущими шестернями как сборного, так и цельного типа. Чем они отличаются между собой, уже известно. Стоит только добавить следующее:

  • оба типа деталей являются взаимозаменяемыми, только замена осуществляется совместно с приводным барабаном;
  • по надежности выигрывают сборные устройства, посредством которых обеспечивается эффективное соединение с цепью инструмента;
  • кроме надежности, сборные типы отличаются плавностью хода цепи, что достигается за счет присутствия люфта между выступом со шлицами на барабане и венцом;
  • за счет наличия люфта, увеличивается эксплуатационный ресурс выступов на барабане, но при этом вся нагрузка ложится на сменный венец.

Сборные устройства отличаются шумностью по сравнению с цельными, но при этом они более эффективны. Часто случается так, что найти сменный венец для звездочки бензопилы не удается, что приводит к необходимости установки цельного барабана.

Интересно знать! Барабан на бензопиле практически не изнашивается, поэтому использование цельных звездочек для привода цепи в движение является нерациональным.

Как определить потребность замены звездочки бензопилы

К расходным материалам бензопилы относятся не только цепи и шины, но еще и ведущие шестерни. Их ресурс соответствует сроку службы цепи, то есть рекомендуется производить их смену после износа режущей гарнитуры. Однако ориентировать на это не следует, так как все зависит от особенностей эксплуатации инструмента. Если пилить бензопилой с притупленными зубьями, то уже через пару часов произойдет не только износ шины, но и звездочки инструмента.

Необходимость замены ведущей звезды на бензопиле определяется визуально. Если на инструменте стоит сборная шестерня, то работать ею можно вплоть до ее разрушения. Износ канавок на венце происходит очень медленно, что обусловлено наличием люфта. Если на агрегате установлена цельная звезда, тогда определить потребность ее замены можно по ряду следующих признаков:

  1. Наличие заметных радиусов в местах между зубьями.
  2. Вершины зубьев имеют явные признаки сколов металла.
  3. Неравномерная ширина зубьев.
  4. Наличие задиров и сколов внутри ступичного отверстия, что является признаком плохой смазки механизма.

Если стремитесь всегда поддерживать инструмент в надлежащем виде, то рекомендуется осуществлять смену звездочки вместе с цепью.

Интересно знать! Если осуществляется замена ведущей звездочки на инструменте, то предварительно нужно убедиться в том, что не требуется менять игольчатый подшипник. Если подшипник исправен, и имеет малый износ, необходимо его смазать специальными смазочными высокотемпературными смесями.

Алгоритм самостоятельной замены звездочки на бензопиле

Процесс смены приводного механизма цепи на инструменте не трудный, и с задачей справится даже новичок. При этом важно учитывать некоторые особенности, о которых узнаете из этого раздела. В силу того, что звезды на агрегатах бывают цельными и сборными, то и процедура их замены соответственно будет отличаться.

Как заменить звездочку со сменным венцом

Если ваша бензопила оснащена ведущей шестерней сборного типа, то замене подлежит только венец. Он стоит недорого, и перед его покупкой, необходимо уточнить шаг цепи. Процесс установки новой детали выполняется в следующей последовательности:

  1. Снять кожух, открутив две гайки.
  2. Демонтировать шину вместе с цепью, предварительно ослабив натяжение гарнитуры.
  3. Снять пластиковую крышку с последующим демонтажем воздушного фильтра.
  4. Выкрутить свечу зажигания, что выполняется с целью стопорения поршня.
  5. В отверстие цилиндра всунуть плотный и прочный канат, предварительно переместив поршень в ВМТ. При помощи каната стопорится коленчатый вал, что выполняется для выкручивания муфты на бензопиле.
  6. Далее приступаем к вывинчиванию муфты, для чего понадобится специальный ключ. Если в комплектации к бензопиле такой ключ не прилагается, тогда подойдет обычный рожковый. Однако лучше всего воспользоваться ключом для УШМ, который идеально подходит для вывинчивания муфты.
  7. Для вывинчивания муфты, необходимо вращать ее в направлении по часовой стрелке.
  8. После вывинчивания муфты, остается демонтировать барабан вместе с венцом.
  9. Осмотреть целостность подшипника, который насажен на валу. При необходимости его рекомендуется также заменить и смазать.
  10. Произвести замену сменного венца, и выполнить сборку механизма в последовательности обратной снятию.

Выше описана инструкция по снятию муфты на бензопиле для замены ведущей звезды. Аналогично осуществляется смена цельного устройства. Такой тип расположения детали называется внутренним. Для его замены необходимо выполнить демонтаж муфты. Если на бензопиле стоит цельная деталь с наружным расположением, тогда процесс смены будет отличаться.

Интересно знать! На бензопилах цельные и сборные звездочки могут располагаться как снаружи, так и внутри. Принцип замены будет отличаться в зависимости от расположения звездочки.

Как заменить цельную звездочку с наружным расположением

Процесс замены звездочки с наружным ее расположением выполняется в следующей последовательности:

  1. Чтобы снять шестерню наружного расположения, нужно демонтировать защитный кожух, выкрутив две гайки.
  2. Снять цепь и шину, ослабив натяжение.
  3. Очистить инструмент от загрязнений.
  4. Снять стопорное кольцо при помощи отвертки.
  5. Под кольцом расположена шайба, препятствующая смещению цепи при ее вращении.
  6. Снять барабан, и выполнить его замену.
  7. Процесс сборки выполняется в обратной последовательности.

Процесс замены звездочек с наружным их расположением выполняется намного быстрее и проще, так как отсутствует потребность стопорить коленчатый вал двигателя.

После окончания работ следует выставить натяжение цепи. Как видно, вовсе не обязательно сдавать бензопилу в ремонт, когда возникает необходимость замены приводного механизма цепи.

Поделиться с друзьями:

Твитнуть

Поделиться

Поделиться

Отправить

Класснуть

Звездочка для бензопилы. Советы профессионала — эксперт по садовым инструментам

Звездочка — один из важнейших механических компонентов бензопилы. По сути, он передает крутящий момент на режущую цепь. Следовательно, техническое обслуживание звездочки становится критически важным, поскольку вы хотите извлечь максимальную доступную мощность из двигателя для вашей режущей цепи. Этот пост в блоге должен предоставить среднестатистическому пользователю бензопилы все рекомендации, необходимые ему для самостоятельного ремонта и обслуживания звездочки.

Звездочка бензопилы. Советы от профессионала.

Звездочка цепной пилы (ободная или прямозубая) устанавливается соосно с барабаном сцепления, и по ней проходит режущая цепь. Звездочки изнашиваются из-за их длительного использования, что приводит к смещению цепи, ослаблению и вибрации во время использования. Их следует заменять примерно через каждые две новые цепи. Чтобы заменить звездочку, задержите движение поршня и снимите диск сцепления и удерживающие его шайбы, прежде чем устанавливать новую звездочку.

(CC BY 2.0) Beige Alert

В этом сообщении я более подробно объясню, что делает звездочка бензопилы, когда и как ее заменить.

Содержание

  • 1 Что такое звездочка на бензопиле?
  • 2 Как определить звездочку бензопилы?
  • 3 Что лучше: ободная или цилиндрическая звездочка?
    • 3.1 ● Преимущество 1: Возможность замены:
    • 3.2 ● Преимущество 2: Выравнивание цепи:
    • 3.3 ● Преимущество 3: Степень износа:
    • 3.4 ● Преимущество 4: Стоимость:
  • 4 Когда следует заменять звездочку бензопилы?
    • 4.1 ● Знак 1: Износ цепи:
    • 4.2 ● Знак 2: Рабочие сцепки:
    • 4.3 ● Знак 3: Визуальные признаки:
  • 5 Как выглядит изношенная звездочка бензопилы?
  • 6 Все ли звездочки бензопил взаимозаменяемы?
  • 7 Как заменить звездочку сцепления на бензопиле?
    • 7. 1 ● Шаг 1: Снимите кожух сцепления и цепь:
    • 7.2 ● Шаг 2: Заблокируйте поршень:
    • 7.3 ● Шаг 3. Снимите сцепление:
    • 7.4 ● Шаг 4. Установите на место:
  • 8 Как заменить звездочку бензопилы?

Что такое звездочка на бензопиле?

Звездочка передает мощность от коленчатого вала к цепи, позволяя ей скользить по направляющей шине. Звездочка соединена с барабаном сцепления и коленчатым валом и вращается соосно на одной оси.

Режущий механизм бензопилы состоит из направляющей шины, цепи, барабана сцепления и звездочки. Звездочка выполняет важную функцию, поскольку она плотно прижимает режущую цепь к своим зубьям и передает кинетическую энергию вращения двигателя на цепь.

Эти звездочки крепятся к барабану сцепления, который соединен с коленчатым валом двигателя. В бензопилах используются два основных типа звездочек: ободная звездочка и прямозубая звездочка.

Как определить звездочку бензопилы?

Звездочки бывают ободными или цилиндрическими. Их часто оценивают по их шагу и количеству зубьев/пазов.

Чтобы получить доступ к звездочке бензопилы, снимите крышку сцепления, расположенную с правой стороны бензопилы. Ваша звездочка может быть либо ободной, либо цилиндрической. Цилиндрические звездочки имеют форму звезды и имеют несколько зубьев, расположенных по окружности. В то время как в ободных звездочках эти зубья зажаты между двумя дисками.

Имея дело со звездочками, нужно помнить их шаг и количество зубьев/пазов. Шаг – это расстояние по окружности между последовательными зубьями звездочки. В случае цепи это расстояние между тремя последовательными приводными заклепками. Обратите внимание, что шаг вашей звездочки должен соответствовать шагу цепи, чтобы она могла легко зацепляться.

Шаг обычно измеряется в дюймах. Наименьший шаг, который вы найдете, будет 1/4 дюйма, а самый большой — 3/4 дюйма. Большинство звездочек имеют шаг 3/8 дюйма. Помимо шага, еще одним важным параметром ID является количество зубьев/пазов вашей звездочки. Для цилиндрических звездочек подсчитывается количество зубьев, а для ободных – количество пазов.

Производитель обычно указывает значение шага вместе с количеством зубьев на звездочке. Как только идентификатор звездочки станет известен, вы сможете приобрести новую в интернет-магазине или у местного дилера.

Что лучше: ободная или цилиндрическая звездочка?

Я думаю, что лучше использовать ободную звездочку, поскольку она обеспечивает плавное вращение цепи, требует меньше обслуживания и дешевле.

Использование любого из двух типов звездочек не оказывает существенного влияния на производительность бензопилы. Тем не менее, есть определенные преимущества, из-за которых вы можете рассмотреть возможность замены звездочки прямозубого типа на ободную звездочку.

● Преимущество 1: Заменяемость:

Ободные звездочки легче заменить, чем прямозубые, поскольку они установлены на барабане сцепления с помощью шлицевой ступицы. Чтобы снять их, нужно снять только шайбу и E-образный зажим, и замена может быть выполнена легко.

● Преимущество 2: Выравнивание цепи:

Ободные звездочки самостоятельно выравнивают цепь по направляющим шинам. Благодаря лучшему поперечному выравниванию цепь обеспечивает плавную резку и предотвращает износ направляющей шины из-за схода с рельсов.

● Преимущество 3: Скорость износа:

Вероятно, самым большим недостатком прямозубых звездочек является то, что они подвергают цепь сильному износу. Они также вызывают заедание приводных звеньев, когда цепь соскальзывает с канавки шины. Цепи с ободными звездочками имеют более длительный срок службы, чем цепи с цилиндрическими звездочками.

● Преимущество 4: Стоимость:

Ободные звездочки не только легко заменяются, но и дешевле, чем их цилиндрические аналоги. Цилиндрические звездочки стоят около 22-30 долларов, а звездочки с одним ободом могут стоить около 7-8 долларов.

Помимо этих преимуществ, есть определенные области, в которых прямозубая звездочка выделяется. Например, прямозубая звездочка более долговечна, чем ободная, благодаря более простой конструкции. Он состоит из одной детали, а не в сборе, как в случае ободных звездочек. Кроме того, цепь легче установить на прямозубую звездочку, чем на ободную.

Принимая во внимание эти плюсы и минусы, вы можете сделать выбор, соответствующий вашим потребностям. Тем не менее, я предпочитаю ободные звездочки, так как они намного легче режут цепь и обеспечивают ее плавный ход. Цепь в хорошем рабочем состоянии действительно обеспечит первоклассную производительность.

Когда следует заменять звездочку бензопилы?

Как правило, звездочку бензопилы следует заменять после каждых двух замен цепи. Осмотрите звездочку, если цепь часто сходит с рельсов или ослабевает, или если бензопила вибрирует во время пиления. При необходимости замените его.

Звездочки цепной пилы изготовлены из закаленной стали. Следовательно, их не нужно часто заменять. Тем не менее, это также мешает им быть замеченными так много. Поскольку они приводят в движение цепь и воспринимают весь износ, который с ней связан, звездочки имеют тенденцию к повреждению. Когда они изнашиваются, лучше заменить звездочку, чем ремонтировать ее.

Давайте посмотрим на признаки того, когда вам следует задуматься о замене звездочки бензопилы.

● Признак 1: Износ цепи:

Когда звездочка изнашивается, цепь довольно легко сходит с рельсов, и в этом случае может потребоваться довольно частое натяжение цепи. Использование изношенной звездочки может отрицательно сказаться на ваших цепях, и в некоторых случаях вам может потребоваться новая цепь.

● Знак 2: Рабочие сцепки:

Поврежденная звездочка может привести к постоянным вибрациям во время использования. Иногда может показаться, что цепь соскальзывает с направляющей шины при нажатии дроссельной заслонки. Вы можете наблюдать потерю крутящего момента при нагрузке двигателя, а цепь может ослабевать или сходить с рельсов чаще, чем обычно. При всех этих обстоятельствах вам следует осмотреть звездочку вашей бензопилы и проверить наличие видимых признаков повреждения.

● Признак 3: Визуальные признаки:

При осмотре зубья вашей звездочки могут иметь сколы металла, а не быть гладкими и ровными. Обычно это происходит в случае прямозубых звездочек. В этом состоянии звездочка больше не должна эксплуатироваться. Осмотрите каналы, в которых ведущие звенья подходят для ободных звездочек, и проверьте наличие отколотых металлических частей. Замените звездочку, если повреждение подтвердилось.

Кроме этой замены в процессе эксплуатации можно и нужно проводить плановые замены звездочек. Как правило, одна замена звездочки должна производиться после каждых двух замен цепи.

Как выглядит изношенная звездочка бензопилы?

Изношенная звездочка цепной пилы может иметь следы канавок или насечек или неровных зубьев. В результате цепь не будет плавно вращаться на направляющей шине.

Звездочки цепной пилы подвергаются различным динамическим нагрузкам, которые способствуют определенной усталости. Поскольку они приводят в движение цепи, звездочки должны содержаться в надлежащем рабочем состоянии. Использование изношенной звездочки в течение длительного периода только увеличивает износ. Это может привести к повреждению других компонентов цепной пилы, таких как направляющая шина, ведущие звенья цепи и режущие зубья.

Плохая звездочка также будет нагружать двигатель и лишить вас значительной мощности. Чтобы проверить, не износилась ли ваша звездочка, поищите признаки износа, например зазубрины. Между зубьями звездочки, скорее всего, образовались заусенцы или канавки из-за того, что металл был сколот фрезами. Это приводит к смещению цепи.

Большинство звездочек имеют горизонтальную линию с каждой стороны отверстий привода. Когда отверстия драйвера начинают касаться линий, звездочка подлежит замене. Я считаю, что звездочки для бензопил довольно дешевы; следовательно, их следует заменять, когда это необходимо, чтобы ваша цепь работала бесперебойно.

Все ли звездочки бензопил взаимозаменяемы?

Звездочки бензопил разных марок взаимозаменяемы, если они одного размера. Универсальные размеры звездочек — мини, малые и большие.

Размеры этих звездочек: 5/8” для мини, 3/4” для малых и 7/8” для больших. При замене следите за тем, чтобы шаг цепи соответствовал звездочке. Обычно шаг гравируется на самой звездочке.

Обратите внимание, что звездочки одного размера можно использовать повсеместно, даже если они другой марки. Единственное, что нужно проверить, это размер звездочки. Следовательно, при замене проверьте размер звездочки и убедитесь, что вы покупаете этот размер на рынке.

Как заменить звездочку сцепления на бензопиле?

Чтобы заменить звездочку сцепления, снимите крышку сцепления и с помощью специального инструмента отсоедините диск сцепления от барабана звездочки. Снимите сцепление и звездочку и установите новую.

Используя ту же процедуру, вы можете заменить сцепление и звездочку на бензопиле. Ниже представлен пошаговый метод:

● Шаг 1: Снимите кожух сцепления и цепь:

Первый шаг — открутите гайки, крепящие кожух сцепления с правой стороны, чтобы они были видны. Теперь снимите цепь с направляющей шины и затем снимите направляющую шину.

● Шаг 2: Заблокируйте поршень:

Муфта установлена ​​на том же валу, что и звездочка. Чтобы выключить сцепление, вы должны сначала убедиться, что поршень не вращается. Вы можете снять свечу зажигания и вставить тросик в цилиндр, чтобы поршень не двигался.

Лучше сначала вытянуть хорду, а затем вставить трос в блок цилиндров. Затем отпустите тяговый трос после того, как поршень перестанет вращаться. Этот шаг гарантирует, что ваш узел тяговой хорды не будет нагружен, когда вы снимаете поршень; следовательно, вместо этого нагрузка будет переключена на поршень.

● Шаг 3: Снимите сцепление:

Используйте инструмент для снятия сцепления, чтобы зафиксировать сцепление. Если резьба обратная, вращайте инструмент по часовой стрелке, пока она не ослабнет. Если инструмент для снятия сцепления недоступен, используйте отвертку и молоток, чтобы ослабить сцепление. Как только сцепление ослабнет, полностью снимите его с узла.

● Шаг 4: Переустановите:

При необходимости снимите звездочку бензопилы. После установки новой звездочки и барабана сцепления затяните сцепление в обратном направлении. Затем с помощью ключа для снятия сцепления затяните его до упора. Установите на место направляющую шину и цепь. Процедура замены сцепления завершена.

Как заменить звездочку бензопилы?

Замена звездочки осуществляется по той же процедуре, что и выше. В некоторых бензопилах для снятия звездочки с барабана сцепления необходимо дополнительно снять Е-образные зажимы.

Большинство прямозубых звездочек привариваются к барабану сцепления и представляют собой цельную деталь. Следовательно, вам необходимо снять диск сцепления и заменить диск звездочки. Снятие диска сцепления подробно описано в предыдущем разделе. Выполняя это снятие, убедитесь, что вы заблокировали поршень и вращаете диск сцепления в правильном направлении.

После снятия диска сцепления можно снять звездочку и барабан и установить новую звездочку.

Помните, что у некоторых бензопил звездочка находится спереди, а барабан сцепления сзади. В этом случае вам нужно будет сначала снять звездочку, а затем барабан сцепления (при необходимости). Чтобы снять звездочку в этом случае, необходимо снять шайбу и Е-образный зажим. Для этого можно использовать отвертку.

После установки новой звездочки поместите шайбу и снова вставьте Е-образный зажим. Эта процедура также действительна для ободных и прямозубых звездочек, у которых сцепление расположено сзади.

Как заменить сцепление и звездочку бензопилы

Этот пост может содержать партнерские ссылки, поэтому я получаю комиссию.

Обучение замене сцепления и звездочки бензопилы — относительно быстрая и простая работа, которую может выполнить каждый.

Несмотря на то, что они производят специальные инструменты для этого проекта, вы можете легко починить сломанное сцепление или звездочку, просто используя пару обычных повседневных инструментов, которые можно найти в большинстве домов.

Центробежная муфта бензопилы представляет собой переключатель, который позволяет вашей цепной пиле работать на холостом ходу без вращения цепи .

Затем, когда вы даете двигателю газ, включается сцепление, которое раскручивает цепь, чтобы нарезать дрова.

На самом деле это довольно простая деталь, которая играет большую роль в работе вашей бензопилы.

Внутренняя часть сцепления соединена с приводным валом двигателя, который постоянно вращается во время работы двигателя .

Когда вы даете газу двигателю, 2 механических рычага выталкиваются под действием центробежной силы, которая входит в зацепление с внешним ободом сцепления.

Когда сцепление включено, оно вращает звездочку, которая затем вращает цепь .

Диагностика поломки сцепления

Этой весной, когда я впервые запустил свою бензопилу, она не хотела работать на холостом ходу.

Я пробовал чистить свечу зажигания и воздушный фильтр, но это не помогло .

Я мог бы продолжать работать пилой, если бы сбросил газ, но как только я отпускал газ, пила останавливалась.

Так как это был первый раз, когда я использовал пилу после того, как она простояла всю зиму в гараже, я решил, что это просто плохой бензин, поэтому я решил продолжить работу пилы и посмотреть, улучшится ли проблема.

Затем, при валке дерева, пила начала издавать громкий лязг, металлические части трутся друг о друга.

Пила то быстро начала дымить, то заглохла и заклинила .

Я использовал бензопилу Husqvarna 345, которая безотказно работала последние 15 лет.

Я напилил этой пилой много дерева и очень внимательно отношусь к тому, как я смешиваю бензин, поэтому меня не обмануло, что сам двигатель заклинило, поэтому мое внимание привлекло сцепление.

Когда я снял кожух сцепления, я обнаружил, что один из механических рычагов, выталкиваемых центробежной силой, сломался пополам и застрял внутри кожуха сцепления .

Это привело к заклиниванию сцепления и звездочки, что не позволило двигателю провернуться.

Вы можете увидеть сломанную механическую руку на фото ниже.

Вы также заметите, что одна часть механической руки все еще находится в муфте, а другая сломанная часть выпала.

К сожалению, когда механический рычаг сломался, он также испортил крышку сцепления на пиле.

Итак, я решил, что мне нужна новая крышка сцепления, новое сцепление, и, поскольку я разобрал пилу, я также заказал новую звездочку.

Я заказал все детали на eBay на общую сумму около 30 долларов, что было довольно дешево, так как я сам выполнял работу.

Как заменить сцепление бензопилы

Чтобы заменить сцепление бензопилы, начните со снятия верхней крышки бензопилы, открывающей доступ к свече зажигания.

Вам также потребуется снять кожух сцепления, шину и цепь.

Сцепление необходимо снимать по часовой стрелке (обратная резьба) .

Если вы внимательно посмотрите на муфту, то заметите, что на ней есть штамп со словами «выкл.» и стрелкой, указывающей, в каком направлении крутить муфту.

Если вы просто попытаетесь повернуть сцепление по часовой стрелке, поршень будет двигаться вверх и вниз свободно, и вы не сможете оказывать никакого сопротивления на сцепление, чтобы освободить его.

Чтобы освободить его, вам нужно закрепить поршень .

На самом деле для этого делают специальный инструмент, но так же легко снять свечу зажигания и засунуть веревку в поршневую камеру, как показано ниже.

Вам нужно засунуть около 3 дюймов веревки в камеру поршня.

После того, как поршень будет связан, теперь вы можете взять отвертку и молоток и ударить по сцеплению по часовой стрелке, чтобы ослабить сцепление.

После того, как он ослабнет, вы можете просто раскрутить его.

Теперь, когда сцепление и звездочка сняты, можно очистить пилу и установить новые запасные части.

Для начала установите новый подшипник, который будет поставляться при замене сцепления. Перед установкой я добавил немного смазки в подшипник.

Установить подшипник легко, он просто надевается на приводной вал.

После установки подшипника можно надеть звездочку/внутреннюю муфту на приводной вал.

Затем снова навинтите внешнюю часть муфты на приводной вал против часовой стрелки.

Внешнюю часть муфты можно установить с помощью молотка и отвертки так же, как вы ее снимали.

Комплект игольчатых подшипников обода звездочки барабана сцепления

После установки нового сцепления просто установите на место шину, цепь и кожух сцепления, и готово!

Как заменить сцепление бензопилы — комбинезон

Научиться заменять сломанное сцепление бензопилы — довольно простая задача.

Иногда само сцепление не ломается, но звездочка срывается и не приводит в действие цепь .

Это может произойти при работе бензопилы со слишком натянутой цепью.

В любом случае, если вы будете следовать этим простым шагам, вы сможете заменить сцепление и звездочку бензопилы примерно за час или меньше без использования каких-либо специальных инструментов.

Шпора или обод? Какая ведущая звездочка бензопилы лучше? – Древесная терапия

Автор: Timber Therapy in Chainsaw Therapy&nbspПоследнее обновление: 20 февраля 2022 г.

Оба типа звездочек передают энергию, создаваемую силовой головкой цепной пилы, через кожух муфты для вращения цепи вокруг направляющей шины. Однако их методы достаточно различны, чтобы вызвать горячие споры.

Тип звездочки, которая идет в комплекте с новой бензопилой, чаще всего выбирает производитель или, в лучшем случае, техник, который ее собирает в магазине. Если вам посчастливилось иметь местный магазин, который настроит вашу новую пилу во время покупки, то у вас есть выбор, и вы можете потерять несколько друзей в процессе.

Краткий обзор цилиндрических и ободных ведущих звездочек
Рисунок A: Цилиндрическая звездочка, Рисунок B: Ободная звездочка

Если ваша модель бензопилы позволяет, выберите ободную ведущую звездочку. Ободные звездочки лучше, чем прямозубые, потому что они просты в обслуживании, обеспечивают повышенную гибкость и более низкую стоимость. Если у вас нет особого случая использования, вам больше подойдет ободная ведущая звездочка, как и вашей бензопиле.

Хорошо, в некоторых кругах это могут быть спорные слова, но выслушайте меня. При комплексном рассмотрении звездочки с ободным приводом имеют несколько преимуществ по сравнению с звездочками с прямозубым приводом. На мой взгляд, прямозубые звездочки лишь немного увеличивают срок службы. Ободные звездочки дают вам гораздо больше гибкости и удобства.

Цилиндрическая звездочка

Цилиндрическая звездочка, также называемая ступичной звездочкой, представляет собой многозубцовую звездочку (обычно между 6 и 8 зубцами), которая встроена в кожух сцепления бензопилы и образует единую монолитную деталь. Через эту единственную вращающуюся часть мощность двигателя передается непосредственно от кожуха сцепления к цепи.

Цилиндрическая звездочка: На рис. A показана цепь, зацепляющая цилиндрическую звездочку. На рис. B показан боковой профиль цельной звездочки и крышки сцепления.

Ободная звездочка

Ободная звездочка представляет собой многозубую звездообразную шестерню (обычно между 6 и 8 зубцами), которая зажата между двумя дисками, образуя ряд каналов, по которым проходит цепь. плавающий, ездящий на шлицевой ступице крышки сцепления. Мощность двигателя передается на ступицу кожуха сцепления, которая вращает ободную звездочку и цепь.

Ободная звездочка: На рис. A показана цепь, зацепляющая ободную звездочку. На рис. B показано, как свободно плавающая ободная звездочка надевается на шлицевую ступицу кожуха сцепления.

6 Преимущества использования ободной звездочки на цепной пиле

  1. Простота обслуживания и замены. Ободные звездочки вращаются на крышке сцепления со шлицевой ступицей. Удерживаемые шайбой и E-образным зажимом, их можно легко заменить без необходимости замены крышки сцепления. Это удобно для ремонта в лесу.
  2. Лучшее выравнивание цепи. Ободная звездочка свободно плавает на шлицевой ступице картера сцепления. Это позволяет лучше совместить приводы цепи в поперечном направлении с канавкой направляющей шины, уменьшая износ шины и количество сходов с рельсов.
  3. Более быстрая настройка. Независимо от количества зубьев, шага или калибра звездочки обода, внутренний размер не меняется. Это позволяет быстрее и проще изменить производительность бензопилы или режущие компоненты.
  4. Более низкая стоимость. Ободные звездочки дешевле купить, чем цилиндрические звездочки.
  5. Удобнее. Небольшие размеры и стоимость делают его легким дополнением к любому полевому комплекту. Имея под рукой замену, ваша бензопила будет работать, даже если вы находитесь за много миль от города.
  6. Устойчивый. Меньше шансов быть поврежденным, когда цепь сойдет с рельсов. Обычно цепь соскальзывает в сторону и не заедает зубья звездочки.
  7. Адаптируемый. Ободные звездочки можно приспособить к разной толщине направляющей шины. В то время как канавка износа цилиндрической звездочки может не совпадать должным образом при использовании другой направляющей шины. Это важно при изменении длины прутка для различных нужд резания или пород древесины.

3 Преимущества использования цилиндрической звездочки/втулки на цепной пиле

  1. Долговечность: более прочная конструкция и меньшая площадь контакта с цепными приводами.
  2. Проще: меньше деталей, которые можно сломать или потерять. Это всего лишь одна монолитная деталь
  3. Упрощенная установка цепи: пользователю не требуется сильно ослаблять натяжение цепи для снятия и установки цепи.

Должен ли я сейчас заменить прямозубую звездочку на ободную?

Ободная звездочка — это хорошо. Нет причин заменять исправную цилиндрическую звездочку, пока она не изношена. Цилиндрическая звездочка, прилагаемая к вашей пиле, будет надежно работать до тех пор, пока не износится. В то время вам следует подумать о замене ее на ободную звездочку, а также подумать о замене руля.

Когда следует заменить ведущую звездочку?

Ободную и прямозубую ведущие звездочки следует заменять после износа 2-х цепей или в случае ее повреждения. Если вы используете несколько цепей за сеанс резки, замените ведущую звездочку при замене направляющей шины. Для более глубокого погружения ознакомьтесь с моей статьей: Когда менять ведущую звездочку бензопилы.

Как насчет количества зубов? Это имеет значение?

Количество зубьев на ведущей звездочке напрямую влияет на скорость и характеристики резания вашей бензопилы. Лучше всего придерживаться количества зубьев, которое поставляется с вашей пилой с завода, но если у вас есть особые потребности в резке, это может иметь заметное значение, особенно если вы используете скиповую цепь или вам нужно использовать более длинную шину. Дополнительную информацию см. в статье «Конфигурация звездочки в зависимости от размера бензопилы».

Последние сообщения

ссылка на соотношение мощности к весу газовых пил Stihl и длину шины

Газовые бензопилы Stihl Соотношение мощности к весу и длина шины

Выбор подходящей бензопилы может стать огромным испытанием как для опытного лесоруба, так и для новичка. При выборе универсальной пилы для ваших конкретных нужд необходимо учитывать множество факторов…

Продолжить чтение

ссылка на комплект для обслуживания бензопилы

Комплект для технического обслуживания бензопилы

Хороший полевой комплект для бензопилы состоит из запасных частей, инструментов и предметов первой необходимости, которые являются дополнением к вашему стандартному снаряжению для бензопилы и стандартным СИЗ.

Продолжить чтение

Замена звездочки Shindaiwa

| Форум лесоводов, бензопил и работ по дереву

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.
