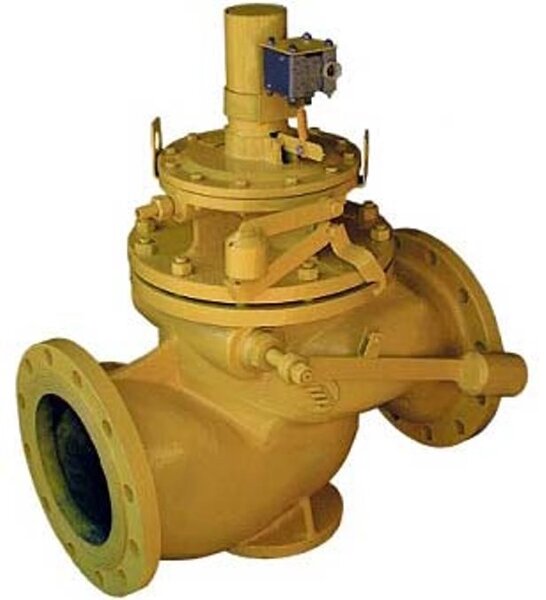

Клапан газовый предохранительно-запорный электромагнитный КПЭГ

 Узнать стоимость

Клапан электромагнитный КПЭГ предназначен для прекращения подачи газа. Используется в системах автоматического управления газогорелочными устройствами. Срабатывание происходит исключительно при прекращении подачи питания. Открытие клапана выполняется вручную.

  1. Небольшое время срабатывания (не более 1 сек). Благодаря этому подача газа будет перекрыта практически мгновенно.
  2. Простота установки. Благодаря небольшим габаритам и фланцевому присоединению клапан КПЭГ может быть установлен в сжатые сроки без использования сложного оборудования.
  3. Небольшие габаритные размеры и масса. Даже относительно габаритный КПЭГ 100П может быть установлен в небольшом помещении.
  4. Простота обслуживания. Техническое обслуживание электромагнитных клапанов 50П и 100П должно проводиться с периодичностью 1 раз в 6 месяцев. При этом проверяется отсутствие утечек газа и мелких повреждений, а также плотность закрытия клапана.
  5. Невысокая стоимость ремонта. Детали для клапана 50П или 100П отечественного производства можно приобрести в любой специализированной компании по доступной цене.
  6. Надежность. Благодаря продуманной конструкции и качественным материалам даже при интенсивной эксплуатации клапан прослужит десятки лет.

Нужен недорогой и надежный КПЭГ 50П? Тогда оформите заказ на сайте или свяжитесь с менеджером по телефону +7 (499) 141-90-70. Мы поставляем качественное оборудование для систем газоснабжения, водоснабжения и отопления по самым выгодным ценам, а оптовые покупатели могут рассчитывать на хорошие скидки.

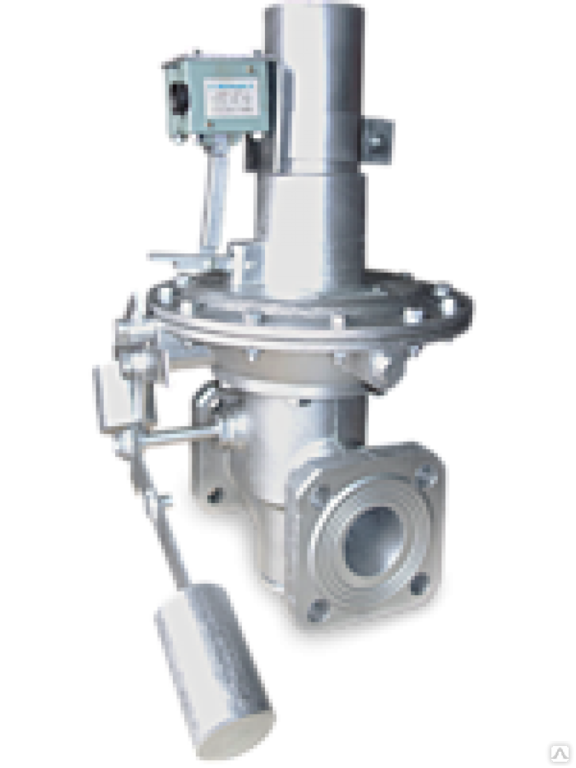

Клапан предохранительно-запорный электромагнитный КПЭГ-25

КПЭГ-25

Рабочее давление на входе, МПа, не более 1,2
Условный проход, Ду, мм 25
Тип провода		 Электромагнитный
Время срабатывания, сек, не более 1
Вид тока Постоянный, переменный
Частота, Гц 50
Потребляемая мощность, Вт, не более 1,8 (40)
Напряжение питания, В 24±3,6; 220±22
Присоединение Фланцевое по ГОСТ 12817-80
Строительная длина, мм 160
Габаритные размеры, мм, не более
ширина 200
высота 320
Масса, кг, не более 5

 Узнать стоимость

Клапан предохранительно-запорный электромагнитный КПЭГ-50

КПЭГ-50

Рабочее давление на входе, МПа, не более 1,2
Условный проход, Ду, мм 50
Тип провода Электромагнитный
Время срабатывания, сек, не более 1
Вид тока Постоянный, переменный
Частота, Гц 50
Потребляемая мощность, Вт, не более 1,8 (40)
Напряжение питания, В 24±3,6; 220±22
Присоединение Фланцевое по ГОСТ 12817-80
Строительная длина, мм 230
Габаритные размеры, мм, не более
ширина 200
высота 300
Масса, кг, не более 8

 Узнать стоимость

Клапан предохранительно-запорный электромагнитный КПЭГ-100

КПЭГ-100

Рабочее давление на входе, МПа, не более 1,2
Условный проход, Ду, мм 100
Тип провода Электромагнитный
Время срабатывания, сек, не более 1
Вид тока Постоянный, переменный
Частота, Гц 50
Потребляемая мощность, Вт, не более 1,8 (40)
Напряжение питания, В 24±3,6; 220±22
Присоединение Фланцевое по ГОСТ 12817-80
Строительная длина, мм 350
Габаритные размеры, мм, не более
ширина 246
высота 435
Масса, кг, не более 32

 Узнать стоимость

Клапан предохранительно-запорный электромагнитный КПЭГ-150

КПЭГ-150

Рабочее давление на входе, МПа, не более 1,2
Условный проход, Ду, мм 150
Тип провода Электромагнитный
Время срабатывания, сек, не более 1
Вид тока Постоянный, переменный
Частота, Гц 50
Потребляемая мощность, Вт, не более 1,8 (40)
Напряжение питания, В 24±3,6; 220±22
Присоединение Фланцевое по ГОСТ 12817-80
Строительная длина, мм 480
Габаритные размеры, мм, не более
ширина 350
высота 600
Масса, кг, не более 80

 Узнать стоимость

Клапан предохранительно-запорный электромагнитный КПЭГ-200

КПЭГ-200

Рабочее давление на входе, МПа, не более 1,2
Условный проход, Ду, мм 200
Тип провода Электромагнитный
Время срабатывания, сек, не более 1
Вид тока Постоянный, переменный
Частота, Гц 50
Потребляемая мощность, Вт, не более 1,8 (40)
Напряжение питания, В 24±3,6; 220±22
Присоединение Фланцевое по ГОСТ 12817-80
Строительная длина, мм 600
Габаритные размеры, мм, не более
ширина 400
высота 700
Масса, кг, не более 110

 Узнать стоимость

Клапаны электромагнитные | Техпроммаркет™ | Страница 1 из 1

Фильтры

Сортировать по
Фильтр по цене
  • Все
  • 0,00₽ – 47250,00₽
  • 47250,00₽ – 94500,00₽
  • 94500,00₽ – 141750,00₽
  • 141750,00₽ +
Диаметр
Давление
Строительная длина

Вентиль (клапан) запорный чугунный мембранный электромагнитный фланцевый 15кч883р СВМГ

00″> 00″>
Диаметр, мм Давление, кг/см² Строительная длина L, мм Высота Н, мм Масса, кгЦена, с НДСКоличество
25 1 160 257 5.5 5900,00₽

✓

40 1 170 266 6.8 6800,00₽

✓

50 1 230 381 9.5 12950,00₽

✓

Вентиль (клапан) запорный чугунный мембранный электромагнитный фланцевый 15кч888р СВМ

00″> 00″>
Диаметр, мм Давление, кг/см² Строительная длина L, мм Высота Н, мм Масса, кгЦена, с НДСКоличество
25 16 160 245 6.3 9600,00₽

✓

40 16 170 258 7.3 9800,00₽

✓

50 16 230 272 11.5 19860,00₽

✓

65 16 290 370 25.5 19880,00₽

✓

Вентиль (клапан) запорный чугунный с электромагнитной защёлкой фланцевый 15кч892п 1,2,3.

4М СВВ 00″>
Диаметр, мм Давление, кг/см² Строительная длина L, мм Высота Н, мм Масса, кгЦена, с НДСКоличество
25 16 160 480 15.5 9850,00₽

✓

50 16 230 545 20 19860,00₽

✓

65 16 290 600 31 19880,00₽

✓

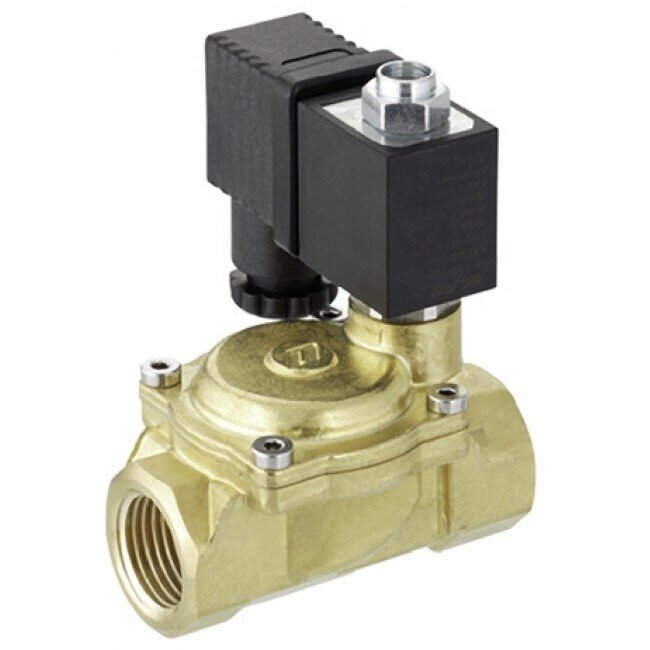

Клапан электромагнитный EV220B латунный ВР DANFOSS

00″> 00″>
Диаметр, мм Давление, кг/см² Строительная длина L, мм Высота Н, мм Масса, кгЦена, с НДСКоличество
15 16 80 99 1.0 7838,00₽

✓

20 16 90 103 1.2 12126,00₽

✓

25 16 109 113 1.6 12706,00₽

✓

32 16 120 120 2.0 17796,00₽

✓

Электромагнитный клапан типа EV220B СЕРИЯ 65-100 90С DANFOSS 016D6080

00″>
Диаметр, мм Давление, кг/см² Строительная длина L, мм Высота Н, мм Масса, кгЦена, с НДСКоличество
80 10 265 215 Н/Д 188996,00₽

✓

Клапан запорный электромагнитный: как устроен, принцип работы

Устройство сложных систем, требующих контроля потока передаваемых по трубопроводу, кроме запорной арматуры ручного управления, используют в конструкции и электромагнитные клапаны. Небольшие по размеру устройства помогают сделать работу трубопроводов более эффективной, ведь кроме удобства дистанционного управления клапана помогают управлять потоком. Сегодня эти устройства становятся все более доступными и востребованными, ведь, кроме традиционных промышленных систем под управлением микропроцессоров, они все больше находят применение и в бытовых системах.

Принцип работы запорного электромагнитного клапана



Основой конструкции запорного электромагнитного клапана выступает соленоид или электромагнитная катушка. По сути, это обыкновенный клапан, оснащенный устройством управления управляемый при помощи электричества.



Принципиально схема устройства состоит:

  1. Из соленоида — электромагнитной катушки внутри которой находится металлический сердечник, совершающий движение под действием электрического тока;
  2. Корпуса, в котором находится это устройство;
  3. Мембраны — эластичной пластины, которая движется под воздействием соленоида;

В реальности конструкция намного сложнее, ведь при работе катушки важно сделать движение сердечника не только более эффективным, но и безопасным для мембраны. Для этого в конструкции предусмотрен плунжер и дополнительное защитное покрытие мембраны.


Работа клапана выглядит следующим образом:

  1. В зависимости от характеристик соленоида клапана в выключенном состоянии рабочий проход клапана может быть открытым или закрытым;
  2. В случае, когда клапан находится в открытом состоянии и через него проходит поток рабочей среды он называется открытым, когда поток перекрыт мембраной — закрытым;
  3. При подаче электрического тока на контакты катушки, в обмотке возникает электромагнитное поле и сердечник под действием магнитного поля начинает двигаться;
  4. Сердечник нажимает на шток и плунжер, которые, в свою очередь, нажимают на мембрану и перекрывают поток прохода клапана;
  5. При отключении тока на обмотке катушки сердечник, под действием пружины возвращается в свое начальное положение;
  6. Плунжер и шток также смещаются и возвращаются в исходное положение, перестав оказывать воздействие на мембрану;
  7. Рабочий проход освобождается и начинается пропуск рабочей среды.

Таким образом, конструкция клапана и принцип его действия позволяет осуществлять как полное перекрытие рабочего потока, так и дозированный его пропуск.

Где применяется такая арматура



Фактически без этого устройства не обходится ни одна система промышленных трубопроводов. В бытовых условиях такие клапана используются в стиральных машинах, системах капельного полива, функциях систем отопления и вентиляции дома.



В промышленных установках электромагнитный клапан устанавливается в качестве регулирующих устройств. Такие устройства необходимы для дозирования веществ, например, при приготовлении смесей и растворов, при помощи клапана обеспечивается регулирование давления в резервуарах, они устанавливаются для отбора вещества при транспортировке по разветвленной системе трубопроводов.


Для обеспечения безопасности резервуаров высокого давления, кроме обычных предохранительных клапанов, срабатывающих при превышении предельного уровня давления в резервуаре устройство, обеспечивает постоянное поддержание давления в заданном параметре.



До сих пор используемые в зданиях системы воздушной почты, где по трубопроводам перемещаются капсулы с документами также работают благодаря электромагнитным клапанам — они осуществляют подачу сжатого воздуха для движения капсул.


Чаще всего используются клапана для систем полива и орошения. Здесь при помощи управляющего устройства, задающего параметры полива, осуществляется в автоматическом режиме подача воды на указанные участки. Электромагнитный клапан выступает важным элементом блока внесения удобрений — он регулирует подачу из резервуара в проточную воду химических веществ, обеспечивающих рост растений.

Из чего сделан электромагнитный клапан



Столь большое разнообразие задач, решаемых при помощи электромагнитных клапанов требует и применения специфических технических решений в конструкциях устройств. Для производства корпуса используются как традиционные материалы — сталь, латунь или чугун, так и новые, на основе композитных материалов.



Проблема безопасности устройства ввиду использования электрического тока решена применением высококачественных пластмасс для штоков и плунжеров. А вот сами электромагнитные катушки изготавливаются в прочных герметичных пластиковых корпусах. Такое решение позволяет использовать клапан в неблагоприятных условиях.



Так, например, для распределения потока систем искусственного полива, построенных на основе труб ПВХ, клапан устанавливается на ответвлении от магистрали. При этом, само устройство находится на глубине1-1,2 метра от поверхности грунта и защищено от попадания влаги пластиковым колпаком.


Мембраны для клапанов сегодня выпускаются в нескольких вариациях. Наиболее популярны для водопроводных систем мембраны из искусственных каучуков. Это оптимальное решение для устройств, рассчитанных на 100 — 250 тысяч рабочих циклов открытия-закрытия. Рабочий диапазон температур, в которых используются мембраны может колебаться от -50 и до +250 градусов Цельсия.


Для химических производств и трубопроводов, перекачивающих опасные вещества, используются клапаны из нержавеющей стали, с мембранами, имеющими тефлоновое покрытие.  Кроме того, для работы катушки используют постоянный электрический ток 12 или 24 вольт.

Виды электромагнитных клапанов



Несмотря на схожий принцип работы электромагнитные клапаны имеют несколько видов. Различия начинаются в принципе включения устройства:

  1. Клапана прямого включения;
  2. Пилотные типы устройств.

Следующим признаком классификации выступает особенности функционирования — нормально закрытые или открытые, и бистабильные модели.


Для нормально закрытых видов начало рабочий цикл осуществляется с полностью закрытого положения рабочего прохода. Для нормально открытого типа клапана работа начинается с открытого положения прохода, в цикле которого следующим положением выступает полное закрытие прохода. Бистабильные виды осуществляют переключение положения при каждой подаче напряжения на катушку.


По типу электрического тока, потребляемого устройством, различают устройства постоянного тока и переменного.


Для практического применения важной классификацией выступает характер возможностей устройства.



По этому типу классифицируют:

  1. Одноходовые устройства;
  2. Двухходовые устройства;
  3. Клапаны трехходового типа.

Первые два типа применяются для закрытия или открытия рабочего прохода, а вот трёхходовые устройства позволяют проводить регулировку подачи содержимого и использовать в качестве регулирующего устройства. Например, в системе отопления переключать контуры циркуляции в зависимости от заданной программы.


Подключение устройства в систему трубопровода осуществляется традиционными способами — для труб небольшого диаметра при помощи резьбового соединения, а для больших диаметров используется фланцевый тип соединения.

Электромагнитные клапаны серии КРТ — ПЕТРО ЭЛВ

Отличительные особенности ЭМК типа КРТ

Клапан прямого действия с пилотной разгрузкой, перепад давления на закрытом клапане ΔP=0,0-PN

Цифровой блок управления и сигнализации обеспечивает стойкость к импульсным скачкам и потерям напряжения, защиту от перегрева.

Применение двухкатушечной схемы обеспечивает низкое потребление энергии (6-27 Вт в режиме удержания), гарантирует полное отсутствие перегрева.

На открытом клапане пилот золотника находится в состоянии открыто в отличие от всех других клапанов. Это обеспечивает стабильную работу при пульсациях давления среды, высоких скоростях среды, двухфазных жидких эмульсиях, кипящих жидкостях и смесях жидкостей и газов.

Клапаны серии КРТ успешно применяются:
  • Блоки подготовки газа;
  • Системы подготовки топливного, импульсного газов;
  • Блоки осушки;
  • Системы управления ГПА;
  • Технологические системы нефте- и газоперерабатывающих предприятий;
  • Системы заправки специальной техники;
  • Аварийные линии, «сброс на свечу»

Клапан запорный электромагнитный взрывозащищённый КРТ080.

160.63.01 DN80

Условный проход: Dn, мм   80

Исполнение: НО (нормально открытый)

Обозначение клапана: КРТ080.160.63.01

Маркировка взрывозащиты:

— электрическая часть (привод электромагнитный) по ГОСТ IEC 60079-1-20131 Ex d IIB+h3 T4 Gb

— неэлетрическая часть (проточная) по ГОСТ 31441.5-2011IIGb c T4; IIGb c T3; (в зависимости от температуры рабочей среды)

Тип клапанаЗапорный проходной взрывозащищенный с электромагнитным приводом и ручным дублером, с датчиками дистанционной сигнализации крайних положений запорного органа (С) и цифровой обработкой сигнала (Сц), полнопроходной.
Тип присоединенияФланцевое, исполнение J, ряд 1
Рабочая средаПриродный и попутные газы, сжиженные и сжатые, углеводородный конденсат, нефтяные моторные топлива, пластовая минерализованная вода, растворы ингибиторов, гидратообразования, насыщенные растворы монометаноламина, спирт этиловый, воздух, азот и др. по согласованию с разработчиком.
Жидкие среды с вязкостью от 20 до 350 сСт.
Температура рабочей среды, °C-60…+200
Диапазон температур окружающей среды, °C-60…+50
Герметичность затвора (ГОСТ 9544-2005)класс А, B
Управление клапаномдистанционное или ручное
Напряжение электропитания, B220В AC (переменный однофазный ток)
Напряжение электропитания цепи дистанционной сигнализации, Bне более 24В DC (постоянный однофазный ток)
Номинальная потребляемая мощность, не более, Втоткрытие (импульсный режим) 857;
удержание (длительный режим) 29
Потребляемый номинальный ток, не более, Аоткрытие (импульсный режим) 3,9;
удержание (длительный режим) 0,1
Давление номинальное, Pn, Мпа16
Давление рабочее, Pp, Мпа6,3
Продолжительность включения в режиме удержания, ПВ%100
Сигнализация положения запорного органадистанционная и местная
Перепад давления при открытии, МПа0…Pn
Степень защиты (ГОСТ 14254-2015)Ip65
Материал исполнения корпуса и основных деталей клапана и комплектующих устройств, по подверженных внутренему давлению12Х18Н10Т ГОСТ 5632-2014
Время открытия/закрытия, с0,8-2,5/ до 3,0
Масса, кг114,0
Время срабатывания для рабочих сред с вязкостью от 20 до 350сСт, с (в зависимости от вязкости раб. среды) при открытии/закрытии3…8/5…10
Ресурс циклов50 000

Заполнить опросный лист

Клапан запорный электромагнитный взрывозащищённый КРТ080.160.63.03 DN80

Условный проход: Dn, мм   80

Исполнение: НО (нормально открытый)

Обозначение клапана: КРТ080.160.63.03

Маркировка взрывозащиты:

— электрическая часть (привод электромагнитный) по ГОСТ IEC 60079-1-20131 Ex d IIB+h3 T4 Gb

— неэлетрическая часть (проточная) по ГОСТ 31441.5-2011IIGb c T4; IIGb c T3; (в зависимости от температуры рабочей среды)

Тип клапанаЗапорный проходной взрывозащищенный с электромагнитным приводом и ручным дублером, с датчиками дистанционной сигнализации крайних положений запорного органа (С) и цифровой обработкой сигнала (Сц), полнопроходной.
Тип присоединенияФланцевое, исполнение J, ряд 1
Рабочая средаПриродный и попутные газы, сжиженные и сжатые, углеводородный конденсат, нефтяные моторные топлива, пластовая минерализованная вода, растворы ингибиторов, гидратообразования, насыщенные растворы монометаноламина, спирт этиловый, воздух, азот и др. по согласованию с разработчиком.
Жидкие среды с вязкостью от 20 до 350 сСт.
Температура рабочей среды, °C-60…+200
Диапазон температур окружающей среды, °C-60…+50
Герметичность затвора (ГОСТ 9544-2005)класс А, B
Управление клапаномдистанционное или ручное
Напряжение электропитания, B220В DC (постоянный однофазный ток)
Напряжение электропитания цепи дистанционной сигнализации, Bне более 24В DC (постоянный однофазный ток)
Номинальная потребляемая мощность, не более, Втоткрытие (импульсный режим) 857;
удержание (длительный режим) 29
Потребляемый номинальный ток, не более, Аоткрытие (импульсный режим) 3,9;
удержание (длительный режим) 0,1
Давление номинальное, Pn, Мпа16
Давление рабочее, Pp, Мпа6,3
Продолжительность включения в режиме удержания, ПВ%100
Сигнализация положения запорного органадистанционная и местная
Перепад давления при открытии, МПа0…Pn
Степень защиты (ГОСТ 14254-2015)Ip65
Материал исполнения корпуса и основных деталей клапана и комплектующих устройств, по подверженных внутренему давлению12Х18Н10Т ГОСТ 5632-2014
Время открытия/закрытия, с0,8-2,5/ до 3,0
Масса, кг114,0
Время срабатывания для рабочих сред с вязкостью от 20 до 350сСт, с (в зависимости от вязкости раб. среды) при открытии/закрытии3…8/5…10
Ресурс циклов50 000

Заполнить опросный лист

Клапан запорный электромагнитный взрывозащищённый КРТ5213.00.000 DN80

Условный проход: Dn, мм   80

Исполнение: НЗ (нормально закрытый)

Обозначение клапана: КРТ5213.00.000

Условное давление: Pn, МПа   0…1,6

Маркировка взрывозащиты:

— электрическая часть (привод электромагнитный) по ГОСТ IEC 60079-1-20131 Ex d IIB+h3 T4 Gb

— неэлетрическая часть (проточная) по ГОСТ 31441.5-2011IIGb c T4; IIGb c T3; (в зависимости от температуры рабочей среды)

Тип клапанаЗапорный проходной взрывозащищенный с электромагнитным приводом и ручным дублером, с датчиками дистанционной сигнализации крайних положений запорного органа (С) и цифровой обработкой сигнала (Сц), полнопроходной.
Тип присоединенияФланцевое, исполнение C, ряд 1
Рабочая средаПриродный и попутные газы, сжиженные и сжатые, углеводородный конденсат, нефтяные моторные топлива, пластовая минерализованная вода, растворы ингибиторов, гидратообразования, насыщенные растворы монометаноламина, спирт этиловый, воздух, азот и др. по согласованию с разработчиком.
Температура рабочей среды, °C-60…+200
Диапазон температур окружающей среды, °C-60…+50
Герметичность затвора (ГОСТ 9544-2005)класс А, B
Управление клапаномдистанционное или ручное
Напряжение электропитания
Напряжение электропитания, В
(для клапанов с цифровой обработкой сигнала)		220В АC (переменный однофазный ток)
220В АC (переменный однофазный ток)
220В DC (постоянный однофазный ток)
Напряжение электропитания цепи дистанционной сигнализации, В24В DC (постоянный однофазный ток)
220 АС (переменный однофазный ток)
Напряжение электропитания цепи дистанционной сигнализации,
(для клапанов с цифровой обработкой сигнала)		не более 24В DC (постоянный однофазный ток)
Номинальная потребляемая мощность, не более, Втоткрытие (импульсный режим) 857;
удержание (длительный режим) 29
Потребляемый номинальный ток, не более, Аоткрытие (импульсный режим) 3,9;
удержание (длительный режим) 0,1
Продолжительность включения в режиме удержания, ПВ%100
Сигнализация положения запорного органадистанционная и местная
Перепад давления при открытии, МПа0…Pn
Степень защиты (ГОСТ 14254-2015)Ip65
Материал исполнения корпуса и основных деталей клапана и комплектующих устройств, по подверженных внутренему давлению12Х18Н10Т ГОСТ 5632-2014
Время открытия/закрытия, с0,8-2,5/ до 1,0
Масса, кг80,0
Ресурс циклов50 000

Заполнить опросный лист

Клапан запорный электромагнитный взрывозащищённый КРТ4213.

00.000 DN80

Условный проход: Dn, мм   80

Исполнение: НЗ (нормально закрытый)

Обозначение клапана: КРТ4213.00.000

Условное давление: Pn, МПа   0…2,5

Маркировка взрывозащиты:

— электрическая часть (привод электромагнитный) по ГОСТ IEC 60079-1-20131 Ex d IIB+h3 T4 Gb

— неэлетрическая часть (проточная) по ГОСТ 31441.5-2011IIGb c T4; IIGb c T3; (в зависимости от температуры рабочей среды)

Тип клапанаЗапорный проходной взрывозащищенный с электромагнитным приводом и ручным дублером, с датчиками дистанционной сигнализации крайних положений запорного органа (С) и цифровой обработкой сигнала (Сц), полнопроходной.
Тип присоединенияФланцевое, исполнение C, ряд 1
Рабочая средаПриродный и попутные газы, сжиженные и сжатые, углеводородный конденсат, нефтяные моторные топлива, пластовая минерализованная вода, растворы ингибиторов, гидратообразования, насыщенные растворы монометаноламина, спирт этиловый, воздух, азот и др. по согласованию с разработчиком.
Температура рабочей среды, °C-60…+200
Диапазон температур окружающей среды, °C-60…+50
Герметичность затвора (ГОСТ 9544-2005)класс А, B
Управление клапаномдистанционное или ручное
Напряжение электропитания
Напряжение электропитания, В
(для клапанов с цифровой обработкой сигнала)		220В АC (переменный однофазный ток)
220В АC (переменный однофазный ток)
220В DC (постоянный однофазный ток)
Напряжение электропитания цепи дистанционной сигнализации, В24В DC (постоянный однофазный ток)
220 АС (переменный однофазный ток)
Напряжение электропитания цепи дистанционной сигнализации,
(для клапанов с цифровой обработкой сигнала)		не более 24В DC (постоянный однофазный ток)
Номинальная потребляемая мощность, не более, Втоткрытие (импульсный режим) 857;
удержание (длительный режим) 29
Потребляемый номинальный ток, не более, Аоткрытие (импульсный режим) 3,9;
удержание (длительный режим) 0,1
Продолжительность включения в режиме удержания, ПВ%100
Сигнализация положения запорного органадистанционная и местная
Перепад давления при открытии, МПа0…Pn
Степень защиты (ГОСТ 14254-2015)Ip65
Материал исполнения корпуса и основных деталей клапана и комплектующих устройств, по подверженных внутренему давлению12Х18Н10Т ГОСТ 5632-2014
Время открытия/закрытия, с0,8-2,5/ до 1,0
Масса, кг80,0
Ресурс циклов50 000

Заполнить опросный лист

Электромагнитные клапаны

Назначение и применение электромагнитных соленоидных клапанов.

Электромагнитные соленоидные клапана широко применяются при автоматизации промышленнных процессов когда необходимо быстро и надежно перекрыть поток жидкости, газа или пара. Электромагнитные клапана применяются в системах полива, системах пожаротушения, отопления, водоснабжения, для автоматического опорожнения и наполнения емкостей.



Клапан электромагнитный с нержавеющим корпусом и катушкой на 220В

Клапан электромагнитный нормально-закрытый Ду25 фланцевый

Клапан электромагнитный AISI304. Температура рабочей среды -30*С- +225*С

Классификация и принцип действия

Электромагнитные клапана подразделяются по нескольким признакам

  • Клапаны нормально-закрытые (НЗ) и нормально-открытые (НО). У нормально-закрытых электромагнитных клапанов при отсутствии напряжения питания на катушке соленоида, пружина сжатия давит на шток клапана и прижимает запорную втулку к седлу клапана. В результате клапан остается закрытым. У нормально-открытых электромагнитных клапанов при отсутствии напряжения питания на катушке соленоида, клапан остается в открытом положении.
  • Клапаны прямого действия и непрямого действия. У клапанов прямого действия запорная втулка вмонтирована в сердечник соленоида. У клапанов непрямого действия запорный орган мембрана или поршень соединены с сердечником соленоида через пружину.
  • Напряжение питания катушки соленоида. По данному параметру электромагнитные клапаны могут поставляться с катушкой на 220В или с катушкой на 24В.
  • Материал исполнения. Электромагнитные клапаны изготавливаются из ковкой латуни, нержавеющей стали, полипропилена.

Технические характеристики поставляемых электромагнитных соленоидных клапанов

Соленоидный электромагнитный клапан 2W12

Технические характеристики

  • Нормально открытый НО
  • Конструкция: клапан прямого действия с мембраной
  • Электромагнитный клапан не требует минимального давления
  • Высокая частота включения
  • Ресурс числа срабатываний:более 1000000
Рабочая средавоздух, бытовой газ, вода, масло,бензин
Температура рабочей средыуплотнения NBR-10 …+80 °С
уплотнения EPDM-10…+120 °С
уплотнения VITON-10…+120 °С
Диаметр условного прохода Ду15, 20, 25, 32, 40, 50 мм.
Рабочее давление0-1МПа
Материал корпусалатунь, нержавеющая сталь
Материал мембраныVITON -10…+120 °С
Катушка~220 В«S51B», 40 ВА, IP65
=24 В«S51B», 30 Вт, IP65



Соленоидный электромагнитный клапан 2W21

Технические характеристики

  • Нормально закрытый НЗ
  • Конструкция:клапан прямого действия.
  • Электромагнитный клапан не требует минимального давления
  • Высокая частота включения
  • Ресурс числа срабатываний: более 1000000



Рабочая средавода, масла, воздух, алкоголь, вакуум
Температура рабочей среды-10. ..120 °С
Диаметр условного прохода Ду12,15,20,25,32,40,50 мм.
Рабочее давление0-1МПа
 Материал корпуса латунь, нержавеющая сталь
 КатушкаS51H: ~40 ВА; =30 Вт, IP65
SD01B: ~35 ВА; =30 Вт, IP65



Клапан электромагнитный латуннный нормально-закрытый

Клапан соленоидный латунный НЗ с катушкой 220 вольт

Электромагнитный клапан Ду32 на воду, газообразные среды



Соленоидный электромагнитный клапан YCL11

Технические характеристики

  • Электромагнитный клапан на воду с низким энергопотреблением 2Вт. Напряжение питания 12В, 24В.
  • Конструкция: клапан непрямого действия с мембраной
  • Электромагнитный клапан не требует минимального давления
  • Высокая частота включения
  • Ресурс числа срабатываний:более 1000000
Рабочая средавоздух, бытовой газ, вода,
Температура рабочей средыуплотнения NBR-10 …+80 °С
уплотнения EPDM-10…+120 °С
уплотнения VITON-10…+120 °С
Диаметр условного прохода Ду15, 20, 25, 32, 40, 50 мм.
Рабочее давление0,03-1МПа
Материал корпусалатунь
Материал мембраныVITON -10…+120 °С
КатушкаL11B, =2 Вт, IP65.





Соленоидный электромагнитный клапан YCP31

Технические характеристики

  • Электромагнитный клапан нормально закрытый НЗ
  • Клапан непрямого действия с поршнем
  • Долгий срок службы в среде пара
  • Подходит для длительной эксплуатации
Рабочая средапар, вода, масла, воздух, инертные газы
Температура рабочей средыуплотнения PTFE -20 …+180 °С
уплотнения VITON-10…+120 °С
Диаметр условного прохода Ду15, 20, 25, 32, 40, 50 мм.
Рабочее давление0,05-1,6МПа
Материал корпусалатунь, нержавеющая сталь
Материал мембраны PTFE -20 …+180 °С
КатушкаS21Н: ~22 ВА; =15 Вт; IP65



Купить электромагнитные клапаны у нас или проконсультироваться по характеристикам интересующего Вас электромагнитного клапана  Вы можете позвонив по телефону (8412) 458-459 или по электронной почте [email protected]. Кроме того вы можете воспользоваться формой заявки на нашем сайте.

Газовые запорные электромагнитные клапаны | Industrial Controls

Электромагнитные запорные газовые клапаны

СЕРИЯ K3A4

• 2-ходовой нормально закрытый режим
• Литой под давлением алюминиевый корпус
• Для надежного перекрытия пилотных или основных газовых линий коммерческих и промышленных газовых горелок
• Низкое давление









  • Купить сейчас
  • Техническая информация.
  • Скачать спецификации.
  • Связанная информация.

Выберите ссылку на вкладке «Товар» ниже, чтобы заказать.

215 000 215 000 9003.
Номер по каталогу Напряжение Размер трубы (дюймы) Размер отверстия (дюймы) Коэффициент расхода Cv БТЕ/ч. Мин. Макс. Макс. Температура жидкости, °F Конст. UL FM CSA Мощность Приблизительный вес брутто (фунты)
K3A431U 24V 60 Гц 3/8 0,456 4 215 000 0 0,5 0 0,5 0 0,5 Предохранительный запорный клапан. Предохранительный запорный клапан. 10.5 1.4
K3A432U 110-120V 50-60 Hz 3/8 0. 456 4 215,000 0 0.5 77 1 Предохранительный запорный клапан. Предохранительный запорный клапан. Предохранительный запорный клапан. 10.5 1.4
K3A434U 220-240V 50-60 Hz 3/8 0.456 4 215,000 0 0.5 77 1 Safety Shutoff Клапан. Предохранительный запорный клапан. Предохранительный запорный клапан. 10,5 1,4
K3A441U 24 В 60 Гц 1/2 0,687 6 350 000 0 350 000 0 350 000. Предохранительный запорный клапан. Предохранительный запорный клапан. 10,5 1,4
K3A442U 110-120V 50-60 Гц 1/2 0,687 6 350,0009 000 350 000 6 350 000 6 350 000 6 350,000 350 000 6 350,0000000. 0035 0,5 77 1 Предохранительный запорный клапан. Предохранительный запорный клапан. Предохранительный запорный клапан. 10.5 1.4
K3A444U 220-240V 50-60 Hz 1/2 0.687 6 350,000 0 0.5 77 1 Safety Shutoff Клапан. Предохранительный запорный клапан. Предохранительный запорный клапан. 10,5 1.4
K3A451U 24V 60 Hz 3/4 0.812 9 520,000 0 0.5 77 2 Safety Shutoff Valve. Предохранительный запорный клапан. Предохранительный запорный клапан. 10.5 1.4
K3A452U 110-120V 50-60 Hz 3/4 0.812 9 520,000 0 0,5 77 2 Предохранительный запорный клапан. Предохранительный запорный клапан. Предохранительный запорный клапан. 10.5 1.4
K3A454U 220-240V 50-60 Hz 3/4 0.812 9 520,000 0 0.5 77 2 Safety Shutoff Клапан. Предохранительный запорный клапан. Предохранительный запорный клапан. 10.5 1.4
K3A461U 24V 60 Hz 1 1.000 14 755,000 0 0.5 77 3 Safety Shutoff Valve. – Предохранительный запорный клапан. 10.5 1.4
K3A462U 110-120V 50-60 Hz 1 1.000 14 755,000 0 0.5 77 3 Предохранительный запорный клапан. – Предохранительный запорный клапан. 10.5 1.4
K3A464U 220-240V 50-60 Hz 1 1.000 14 755,000 0 0.5 77 3 Safety Shutoff Valve. – Предохранительный запорный клапан. 10,5 1,4

Детали клапана, контактирующие с жидкостями:
Корпус: Алюминий
Уплотнения и диск: НБР
Шайба: Нержавеющая сталь 302
Основная трубка: Нержавеющая сталь 305
Сердечник и заглушка: 430F Нержавеющая сталь
Направляющая сердцевины: КА
Пружины: Нержавеющая сталь 302F
Затеняющая катушка: Медь
Прокладка корпуса: Пробка
Трубная заглушка: Оцинкованная сталь
Перепад рабочего давления (psi), мин. : 0
Перепад рабочего давления (psi), макс.: 0,5
Макс. Температура жидкости °F: 77
Агентство:
UL Предохранительный запорный клапан
CSA Предохранительный запорный клапан
Мощность 10,5
Прибл. Вес в упаковке (фунты): 1,4

Запорная арматура – Bürkert

Запорная арматура – Bürkert

Некоторые поля отсутствуют

отправить электронное письмо

Express

Фильтр товаров, которые можно доставить быстро

Начинай сейчас

  • Клапаны с угловым седлом

    В дополнение к безопасному и надежному перекрытию, двухпозиционные клапаны Bürkert обладают еще большей ценностью благодаря своему чрезвычайно долгому сроку службы.

  • Мембранные клапаны

    В дополнение к безопасному и надежному перекрытию, двухпозиционные клапаны Bürkert обладают еще большей ценностью благодаря чрезвычайно длительному сроку службы.

  • Проходные клапаны

    В дополнение к безопасному и надежному перекрытию, двухпозиционные клапаны Bürkert обладают еще большей ценностью благодаря чрезвычайно долгому сроку службы.

  • 3-ходовой технологический клапан

    В дополнение к безопасному и надежному перекрытию, двухпозиционные клапаны Bürkert обладают еще большей ценностью благодаря чрезвычайно долгому сроку службы.

  • Robolux (многопортовые клапаны)

    В дополнение к безопасному и надежному перекрытию, двухпозиционные клапаны Bürkert обладают еще большей ценностью благодаря чрезвычайно долгому сроку службы.

  • Шаровые краны

    В дополнение к безопасному и надежному перекрытию, запорные клапаны Bürkert обладают еще большей ценностью благодаря чрезвычайно долгому сроку службы.

  • Поворотные затворы

    В дополнение к безопасному и надежному перекрытию, запорные клапаны Bürkert обладают еще большей ценностью благодаря чрезвычайно долгому сроку службы.

  • Пневматическое управление

    В дополнение к безопасному и надежному перекрытию, запорные клапаны Bürkert обладают еще большей ценностью благодаря чрезвычайно долгому сроку службы.

  • Тарельчатые клапаны

    В дополнение к безопасному и надежному перекрытию, двухпозиционные клапаны Bürkert обладают еще большей ценностью благодаря своему чрезвычайно долгому сроку службы.

{{bar_open.[0]}} ({{products.length}}) {{bar_open.[1]}}

Все атрибуты

{{#if product_url}}

{{product_description}} Продолжить покупки

{{/если}}

{{#if product_status}}

{{#if product_price}}

{{product_price}}

{{. ./tax_info}} {{/если}} {{#if product_delivery}}

{{продукт_доставка}}

{{/если}} {{#if product_stock}}

{{product_stock}}

{{/если}} {{#равный product_status 2 }}

{{/равный}} {{#соответствует product_status 1 }} {{/равный}}

{{/если}} {{/каждый}}

{{отправить}}

{{copy_link_text}} {{copy_hint}}

{{#каждый атрибут_названия как |ключ значения|}}

{{это}}

{{#каждый . ./продукты}}

{{../../артикул_номер}} {{продукт_артикул}}

{{Описание продукта}}

{{#with (ключ поиска product_attributes) как |attributeObject|}} {{#if attributeObject.text}}

{{attributeObject.text}}

{{/если}} {{#if attributeObject.image}} {{/если}} {{/с}}

{{/каждый}}

{{/каждый}}

SV-1029 Электромагнитный запорный клапан — 3/8 дюйма

  • Дом

  • Продукты

    • Стационарное/настенное крепление

      • Безопасность напитков в ресторане

        • Качество воздуха в помещении-IAQ

          • Домашнее сельское хозяйство

            • Научная и промышленная

              • Портативный

                • Распространение

                  • Рассеянный CO2
                  • Рассеянный кислород
                  • Диффузный CO

                • Отбор проб

                  • Отбор проб CO2
                  • Отбор проб кислорода

              • Регистраторы данных

                • Ручные регистраторы

                  • Настольные регистраторы

                    • Датчики регистрации данных

                      • Рабочий стол

                        • Датчики

                          • Датчики CO2

                            • 0-1% СО2
                            • 5% СО2
                            • 10% СО2
                            • 20% СО2
                            • 30% СО2
                            • 60% СО2
                            • 100% СО2

                          • Датчики угарного газа

                            • Датчики канала 5

                              • Датчики кислорода

                                • Датчики ЛОС

                                  • Поставщики

                                    • ГСС
                                    • SenseAir
                                    • SST
                                    • Кубический
                                    • Альфасенс
                                    • Фигаро
                                    • Микрогибрид
                                    • TecSense
                                    • ТелЭйр

                                • Тип газа

                                  • Углекислый газ

                                    • CO2 портативный
                                    • Настенное крепление CO2
                                    • Датчики CO2
                                    • Регистраторы данных CO2
                                    • CO2 Рабочий стол

                                  • Кислород

                                    • O2 портативный
                                    • Настенное крепление O2
                                    • Регистраторы данных O2
                                    • Датчики кислорода

                                  • Угарный газ

                                    • CO портативный
                                    • Датчики угарного газа

                                  • Аммиак

                                    • ЛОС

                                      • Метан

                                        • Аксессуары

                                            • 907:40

                                            Приложения

                                            • Рестораны и еда

                                              • Безопасный объем CO2

                                                • Упаковка для модифицированной атмосферы (MAP)

                                                  • Хранение продуктов

                                                    • Пивоварни и винодельни

                                                      • Установщики напитков и разливных напитков

                                                        • Винодельни

                                                          • Сельское хозяйство

                                                            • Теплица и выращивание

                                                              • Домашние садоводы

                                                                • Упаковка для модифицированной атмосферы (MAP)

                                                                  • Грибное хозяйство

                                                                    • Птица и животноводство

                                                                      • Научная и медицинская

                                                                        • Водоросли и биотопливо

                                                                          • Капнография

                                                                            • Криогеника

                                                                              • Инкубаторы

                                                                                • Качество воздуха в помещении

                                                                                  • Тестирование ОВКВ

                                                                                    • Вентиляция с регулируемой потребностью

                                                                                      • Сертификация LEED

                                                                                        • Промышленная безопасность

                                                                                          • Пожаротушение

                                                                                            • Площадки

                                                                                              • Датчики

                                                                                                и OEM

                                                                                                • Воздух в салоне автомобиля и грузовика

                                                                                                  • Переносные обогреватели

                                                                                                    • Модуль датчика CO2

                                                                                                      • Модуль датчика CO

                                                                                                        • Модуль датчика кислорода

                                                                                                        • Программного обеспечения
                                                                                                        • Примечания по применению
                                                                                                        • Сделать запрос
                                                                                                        • Новости
                                                                                                        • О нас
                                                                                                        • Часто задаваемые вопросы

                                                                                                        «Простота установки, настройки и калибровки — именно то, что я искал».

                                                                                                        – Phillip Farrar
                                                                                                        Начальник водопроводной станции

                                                                                                        Читать больше отзывов…

                                                                                                        ПРОСМОТРЕТЬ ВСЕ ПРОДУКЦИЯ

                                                                                                        Модельный лист Модельный лист (метрическая система) Технические характеристики Анимация Руководство по эксплуатации
