Зарядное устройство с автоматическим отключением ЭЛЕКТРОНИКА У3-А-6/12-7,5-УХ Л 3.1

Устройство зарядное с автоматическим отключением (в дальнейшем – устройство УЗ-А) предназначено для заряда 6ти и 12ти-вольтовых стартерных аккумуляторных батарей, установленных на мотоциклах и автомобилях личного пользования.

Перед началом эксплуатации устройства УЗ-А необходимо изучить настоящее руководство, а также правила по уходу и эксплуатации аккумуляторной батареи.

Устройство УЗ-А рассчитано на эксплуатацию в условиях умеренного климата при температуре окружающего воздуха от минус 10 °С до плюс 40 °С и относительной влажности до 98 % при 25 °С.

Данное устройство производит заряд при наличии напряжения на аккумуляторной батарее не менее 4-х вольт.

Технические данные

• Напряжение питающей сети – 220 ± 22 В;
• Частота сети – 50 ± 05 Гц;
• Диапазон установки тока заряда – 0,5 – 7,5 А;
• Автоматическое отключение от аккумуляторной батареи через – 10,5 ± 1 ч;
• Потребляемая мощность, не более -145 Вт;
• Переменное напряжение для питания переносной автомобильной лампы 36 ± 2 В.

На лицевой панели расположены:

1. светодиод “СЕТЬ”, сигнализирующий о включении устройства в есть;
2. индикатор тока для контроля тока заряда;
3. ручка регулировки для установки тока заряда;
4. светодиод, сигнализирующий об окончании цикла заряда.

На заднюю стенку устройства зарядного вынесен радиатор для охлаждения выпрямителя.

На радиаторе установлены розетка для питания переносной лампы 36 В (электропаяльника и др.) и предохранитель.

В нижней части корпуса, устройства имеется ниша, в которую укладывается сетевой шнур и кабели с контактными зажимами «+» и «-» для подключения зарядного устройства к соответствующим клеммам аккумулятора.

Примечание. Принцип работы схемы устройства зарядного с автоматическим отключением, практически аналогичен работе схемы зарядного устройства автоматического “Электроника” описанного выше.

Рис. 1. Внешний вид устройства зарядного с автоматическим отключением “Электроника”.

Проверка работоспособности зарядного устройства

В условиях продажи зарядного устройства в магазине при отсутствии аккумулятора, а также у потребителя для проверки работоспособности зарядного устройства, допускается кратковременно использовать вместо аккумулятора батарейки из сухих элементов общим напряжением не менее 4 В (удобнее всего использовать батарейку на напряжение 4,5 В, допускается использование последовательно включенных элементов по 1,5 В каждый – не менее 3х элементов).

Проверку производить следующим образом:

1. Установить ручку регулировки в крайнее левое положение.
2. Подключить контактные зажимы зарядного устройства к выводам батареи, соблюдая полярность: зажим «+» устройства к «+» батарейки, а зажим «-» устройства к «-» батарейки.
3. Включить зарядное устройство в сеть переменного тока напряжением 220 В, при этом па лицевой панели устройства загорится светодиод “СЕТЬ” и в зависимости от состояния электронной схемы может загореться светодиод.
4. Поворотом ручки регулировки по часовой стрелке убедиться в изменении тока (ток будет плавно увеличиваться). Это является критерием работоспособности устройства. Примечание. Во избежание преждевременного выхода проверочной батареи из строя рекомендуется проверку тока проводить не более 5 + 10 секунд и величину тока устанавливать не более 3 5 А.
5. После проверки выведите ручку регулировки ( против часовой стрелки до отсутствия показаний зарядного тока. Отключите зарядное устройство от сети и от батарейки.

Требования по технике безопасности

При эксплуатации устройства УЗ-А не допускается:

• замена предохранителя, а также ремонт устройства во включенном состоянии;
• механическое повреждение изоляции сетевого шнура, проводов выходных зажимов, а также попадание на него химически Активной среды (кислот, масел, бензина и т.д.).

В процессе заряда допускается превышение температуры корпуса устройства над температурой окружающей среды не более 60 °С.

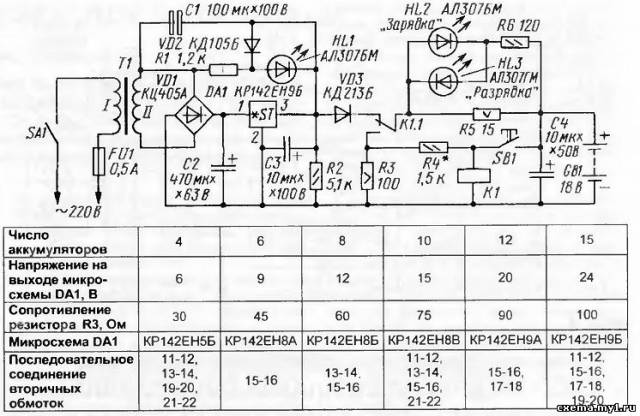

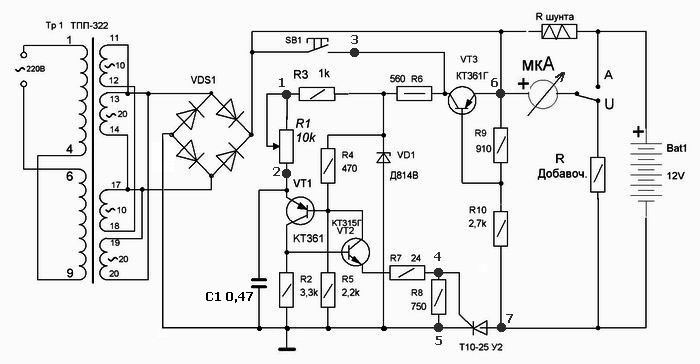

Рис. 2. Принципиальная схема устройства зарядного с автоматическим отключением Электроника.

Рис. 3. Монтажная плата устройства зарядного с автоматическим отключением “Электроника”.

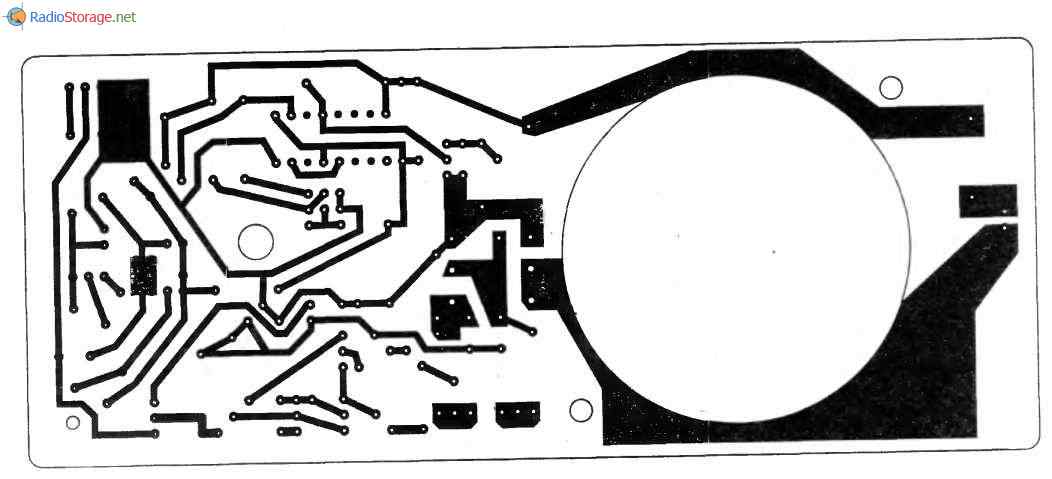

Рис. 4. Монтажная плата устройства зарядного с автоматическим отключением “Электроника.

Источник: Ходасевич А. Г, Ходасевич Т. И., Зарядные и пуско-зарядные устройства, Выпуск 2.

зарядные устройства

главная основы элементы примеры расчетов любительская технология общая схемотехника радиоприем конструкции для дома и быта связная аппаратура телевидение справочные данные измерения обзор радиолюбительских схем в журналах обратная связь      Реклама

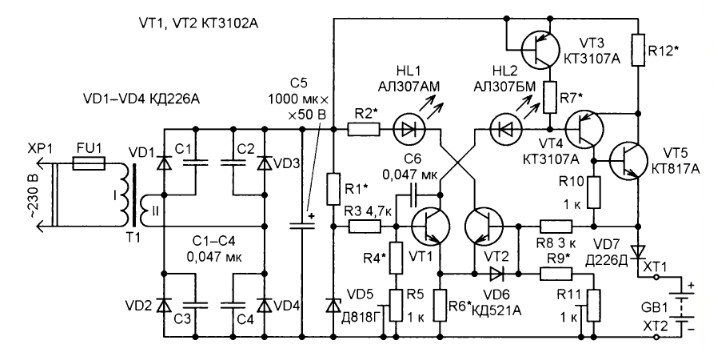

различные датчики    передатчики “шпионы”   металлоискатели   охранные устройства   охранный передатчик с “земляным” питанием   электроника для рыболова   активатор для семян     зарядные устройства для аккумуляторов                             СТАБИЛИЗАТОР ТОКА ДЛЯ ЗАРЯДКИ АККУМУЛЯТОРОВ Если в вашем хозяйстве есть какие – либо аккумуляторные батареи – вы можете самостоятельно изготовить простые стабилизаторы тока для их зарядки. Рассмотрим сначала фабричное зарядное устройство типа “Электроника” ЗУ-05:  Как видно из принципиальной схемы – это устройство собрано по так называемой бестрансформаторной схеме с реактивным сопротивлением (конденсаторы С1 и С2). Данное устройство предназначено для заряда от 1 до 4 аккумуляторов стабильным током 130 миллиампер. Если исключить из схемы один из реактивных конденсаторов – ток заряда уменьшится в два раза и составит 65 миллиампер. Аккумуляторы подключаются параллельно стабилитронам с соблюдением полярности. Отдельно следует сказать о стабилитронах. Эти стабилитроны служат эквивалентами аккумуляторных элементов для того, чтобы можно было заряжать одновременно от 1 до 4 элементов без использования переключателя. Когда элемент вставлен в ЗУ – на нем падает некоторое напряжение (зависит от степени заряда аккумулятора), которое может колебаться от 0,8 до 1,5 вольт (меньшее значение – при разряженном аккумуляторе, большее – при полностью заряженном). Это напряжение меньше, чем напряжение стабилизации стабилитрона. Стабилитрон закрыт. Если в ячейку не вставлен аккумулятор – стабилитрон открывается и пропускает ток. В данной схеме следует применять конденсаторы, рассчитанные на использование в цепях переменного тока (в заводском варианте применены конденсаторы типа К73-17С на рабочее напряжение 250 вольт). Если на место этих конденсаторов ставить конденсаторы, рассчитанные на постоянное напряжение – минимальное рабочее напряжение этих конденсаторов следует выбирать не менее 600 вольт. Резистор R1 служит для разрядки конденсаторов после отключения ЗУ от сети и на работу устройства не влияет. Его номинал может быть от 300 до 820 килоом. Резистор R2 должен иметь мощность рассеяния не менее 1 ватта. Этот резистор обеспечивает питание индикаторного светодиода. Свечение этого светодиода говорит о том, что через аккумуляторы течет ток зарядки… Перед включением зарядного устройства в сеть – подключите аккумуляторные элементы!  Эксплуатируя данное устройство следует помнить, что его выходные клеммы имеют электрический контакт с сетью. Нельзя касаться во время работы ЗУ к его выходных клеммам  – можно получить удар электрическим током! Схема более сложного зарядного устройства приведена ниже:  Стабилизатор представляет собой простое устройство для поддержания стабильного тока на выходе. Рассмотрим подробно работу стабилизатора: Сетевое напряжение поступает на первичную обмотку трансформатора. Со вторичной обмотки снимается низкое напряжение для питания устройства. Напряжение выпрямляется при помощи диодного моста. Пульсации сглаживаются при помощи конденсатора С1. На элементах R1-VD1 собран стабилизатор напряжения для питания базовой цепи транзистора. При помощи переменного резистора R2 можно регулировать ток стабилизации. При подаче на базу транзистора определенного напряжения – на эмиттере транзистора появляется напряжение, практически равное напряжению смещения на базу (на самом деле напряжение на эмиттере будет несколько ниже – на величину падения на переходе База-Эмиттер). Это напряжение будет оставаться неизменным несмотря на изменение сопротивления в цепи коллектора транзистора (любой источник тока – аккумулятор или гальванический элемент – обладает определенным внутренним сопротивлением, поэтому его можно рассматривать в данной схеме, как сопротивление нагрузки в коллекторной цепи транзистора). По мере заряда аккумулятора  – его внутреннее сопротивление уменьшается, что может привести к значительному увеличению зарядного тока, если не предусмотреть мер по стабилизации тока. Максимальный ток, который можно получить от такого стабилизатора – зависит от сопротивления резистора R3 в эмиттерной цепи и от напряжения на базе транзистора. Напряжение на базе транзистора в данном случае ограничено при помощи стабилизатора напряжения и не может быть более 3,3 вольта. Резистор в эмиттерной цепи выбран номиналом в 33 ома. Исходя из этих данных – максимальный зарядный ток не может быть более I = U/R  , то есть не более 3,3-0,7(падение напряжения на переходе транзистора)/33 = 78 миллиампер. О деталях: трансформатор использован готовый – типа ТВК-110Л от лампового черно-белого телевизора. Он имеет три обмотки. Для наших целей нужно использовать обмотку с максимальным сопротивлением (сетевая обмотка) и намотанную толстым проводом (вторичная обмотка). На вторичной обмотке после выпрямления получаем напряжение около 20 вольт, поэтому рабочее напряжение конденсатора С1 должно быть не менее 25 вольт. Емкость этого конденсатора может быть в пределах 200…1000 микрофарад. Вместо стабилитрона КС133А можно применить КС433А. Не стоит использовать стеклянные стабилитроны (с буквой “Г”) – режим работы этой детали довольно жесткий – стеклянный стабилитрон может выйти из строя от перегрева. Переменный резистор может быть любого типа, номиналом от 750 ом до 3,3 килоом. Транзистор можно заменить на КТ829. Транзистор обязательно должен быть снабжён пластиной – теплоотводом, площадью не менее 50 квадратных сантиметров. В качестве теплоотвода можно применить медную или алюминиевую пластинку с размерами не менее, чем 5 на 5 сантиметров и толщиной не менее 1 миллиметра. Для уменьшения габаритов теплоотвода – пластинку можно согнуть, например в виде П-образной скобки. Здесь можно использовать и готовый теплоотвод промышленного производства с соответствующей площадью поверхности. Очень удобен  такой вариант, когда задняя стенка корпуса ЗУ изготовлена из металла и является теплоотводом для транзистора (только желательно в этом случае крепить транзистор к теплоотводу через изоляционную пластинку, например из слюды). Резистор R3 должен быть рассчитан на мощность рассеяния не менее 2 ватт. Приблизительно можно подсчитать мощность рассеивающуюся на этом резисторе по формуле P= U*I (падение напряжения на резисторе, умноженное на протекающий в его цепи ток), то есть 3,3(вольта)*0,1(ампера) = 0,33 (ватта). На самом деле, казалось бы, что можно применить резистор с мощностью 0,5 ватта, но при этом температура корпуса резистора будет более 100 градусов, что приведет к нагреву всего блока и, в конечном счете, к понижению надежности всей схемы.  Вместо диодного моста можно применить четыре отдельных диода на выпрямленный ток не менее 100 миллиампер, например типа КД105, КД208, Д226 и т.п. Измерительного прибора (А) может и не быть, если на ось переменного резистора надеть ручку – “клювик”  и произвести предварительно градуировку, используя, например, цифровой миллиамперметр типа DT830. Можно также изготовить стабилизатор тока на несколько фиксированных значений, равных 1/10 от ёмкости имеющихся у вас аккумуляторов, но тогда переменный резистор удобнее  заменить подстроечным и вместо резистора R3 использовать несколько штук, произведя предварительно их расчёт на требуемые величины тока стабилизации. Переключать резисторы (во избежании порчи транзистора) нужно так называемым “безобрывным” переключением, фрагмент схемы которого приведён ниже.  Вторую секцию переключателя в данном варианте удобно использовать и для коммутации сетевого напряжения (попросту говоря – использовать в режиме выключателя).   Окончательно ток стабилизации подстраиваем при помощи резистора в цепи базы на одном из режимов. Точность поддержания тока на остальных режимах будет зависеть от точности выбора соответствующих резисторов. Для стабилизации тока зарядки вполне можно использовать и микросхемы-стабилизаторы напряжения. Для примера ниже показана схема простого стабилизатора тока на микросхеме КР142ЕН12: В данной схеме величина сопротивления резистора зависит от тока стабилизации схемы. Примерно величину этого резистора можно подсчитать по формуле (ВАЖНО! Сопротивление получим в Килоомах!!!). Где In -ток нагрузки в Миллиамперах, 1,2 минимальное напряжение стабилизации данной микросхемы. Если использовать в качестве микросхемы, например 5-вольтовую КРЕН-ку, следует в формуле соответственно изменить данный коэффициент. Данную схему удобно применить для питания мощных светодиодов… Только не следует забывать об эффективном теплоотводе от корпуса микросхемы, так как микросхема при работе существенно греется… Кстати – для приобретения теплоотводов могу порекомендовать неплохой Китайский сайт www.tinydeal.com  – здесь вы сможете найти недорогие  (правда и небольшие!) теплоотводы и другую полезную мелочь. Сайт работает с клиентами всего Мира, зарегистрированными в системе PayPal. Если вы испытываете затруднения с приобретением товаров на этом сайте – пишите мне на мой е-мэйл и я постараюсь вам помочь. В своей “помощи” я использую только предоплату и платежную систему QIWI. Имейте это ввиду (а также некоторый процент, получамый мною за посредничество). Несколько слов об “малоомных” резисторах. Их можно получить либо из провода с высоким удельным сопротивлением (например – Нихром), либо путем параллельного соединения нескольких с большими номиналами. Если взять, к примеру, несколько “одноомных” резисторов и включить их в параллель, то получим общее сопротивление в N  раз меньшее, чем у первоисточников… Для примера: Имеем 5 резисторов по 15 Ом, включаем из в парралель  – получаем резистор с номиналом 15/5=3 Ома. При этом еще и суммируется максимальная мощность, которую можно рассеять на этих резисторах… Для зарядки маломощных аккумуляторов также можно использовать и нетрадиционные источники энергии. Об использовании энергии солнца мы уже с вами беседовали (смотри ссылку). Также возможно использование “бесплатной” природной энергии ветра и воды… Если задуматься –  для зарядки аккумуляторов можно использовать обычную радиотрансляционную сеть! Простейшая схема такого “девайса”  показана ниже: Схема представляет собой двухполупериодный выпрямитель, нагруженный на батарею из четырех никель-кадмиевых аккумуляторов. Для исключения перезарядки аккумуляторов в качестве первого диода применен стабилитрон. В качестве второго диода использован светодиод – он также служит и для индикации режима заряда. Конденсатор в данной схеме должен быть на рабочее напряжение не менее 100 (лучше на 200) вольт! Рисунок печатной платки приведен ниже: Позже я расскажу вам, как использовать данный принцип в трансляционной радиоточке для приема радиостанции “Маяк”.
