Защита инвертора от осциллятора: Осциллятор для инвертора своими руками

alexxlab | 08.04.2023 | 0 | Разное

Power Electronics • Просмотр темы

zulkov_ru

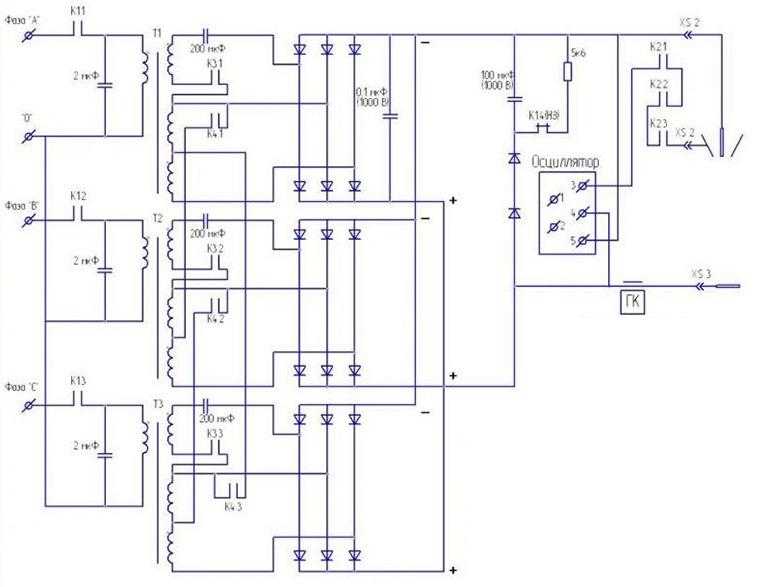

Аппарат был изготовлен по просьбе моего хорошего знакомого.
За основу взят промышленный сварочный трансформатор, с входными напряжениями 220-380В. выходные 80-60В. Регулировка тока выполняется за счет изменения расстояния между первичной и вторичной обмотками. Соответственно характеристика круто падающая. Аппарат может работать как вольфрамовым электродом в среде инертных газов, так и штучными электродами. На заднем плане виден диодный мост. Посему работает как на переменном, так и на постоянном токе.
Рукав используется с водяным охлаждением. Для циркуляции воды, применен автомобильный бачек, омывателя стекла.
Т.к. планировалось сотворить комбайн, вверху просматривается протяжка проволоки. Но поскольку алюминиевые кузова редкость, трансформатор для полуавтомата отсутствует.
В дальнейшем использовались сварочные трансформаторы с плавной регулировкой, выполняемой за счет введения магнитного шунта (меньше габариты и масса).

Упрощенное описание работы блокинг-генератора в автоколебательном режиме.
Базовая обмотка подключается к транзистору VT8 как ПОС. Когда VT7 закрыт, в базу транзистора VT8 поступает ток от резистора R10. Транзистор VT8 приоткрывается. Ток, протекающий по коллекторной обмотке, наводит ЭДС в базовой обмотке. Как говорилось ранее, базовая обмотка подключена как ПОС., поэтому транзистор очень шустро открывается и остается в этом состоянии до тех пор, пока сердечник не начнет входить в насыщение. В этот момент ЭДС в базовой обмотке уменьшается. Тока поступающего от резистора R10 и базовой обмотки для транзистора VT8, для поддержания в открытом состоянии не достаточно. Транзистор VT8 начинает закрываться, напряжение на индуктивности меняет полярность. Напряжение, приложенное к переходу БЭ закрывает транзистор VT8. С этого момента начинается лавинообразный процесс формирования высоковольтного импульса самоиндукции.
Т.к. место применения осциллятора, как правило, неизвестно (напряжение сети), а выброс самоиндукции желательно поучить максимальный, введена цепочка ООС R13 и R14. Настраивается этот резистивный делитель под максимальное напряжение используемого транзистора. Т.е. когда выброс самоиндукции подходит к максимальному напряжению перехода КЭ транзистора VT8, с делителя к переходу БЭ подводится ток, приоткрывающий транзистор и тем самым гасит выброс самоиндукции и дополняет формирование вершины импульса (в схеме немного неудачно подключен делитель R13 и R14, более корректное подключение делителя, непосредственно в базу транзистора VT8).
По окончании импульса, работа блокинг-генератора повторяется. Период повторения импульсов? Ну, скажем так, от 1mS и меньше, я, честно говоря, никогда не мерил. В основном настраивал по амплитуде импульса и так чтобы ухо не сильно резало.
На RS триггере и транзисторах VT2, VT3, VT4, VT7 , собрана схема запуска и останова работы блокинг-генератора.
При переходе сетевого напряжения через ноль, закрывается транзистор VT2. Инверсный выход RS триггера закрывает транзистор VT7, который в свою очередь разрешает работе блокинг-генератора. Блокинг-генератор (который в данном варианте собран по схеме автоколебательного режима) непрерывно вырабатывает высоковольтные импульсы.
Высоковольтное импульсы, через С7 подводятся к выходу. После того, как зажжется силовая дуга, через выходную обмотку блокинг-генератора потечет сварочный ток. Сварочный ток введет в насыщение сердечник блокинг-генератора. Ток, проходящий по цепи VT8, R8 увеличится. Транзисторы VT3 откроется, VT4 закроется. Инверсный выход RS триггера открывает транзистор VT7, который в свою очередь прекращает работу блокинг-генератора. При помощи подстроечного резистора R51, устанавливается ток выключения.
Как результат, имеем пачки высоковольтных импульсов, появляющиеся после каждого перехода через ноль сетевого напряжения.
В схеме не указано, но я от кнопки рукава, коммутировал реле нормально замкнутые контакты которого, шунтируют переход БЭ транзистора VT8.
Номиналы резисторов R10, R12, R13 и R14.указаны от балды.
P.S. max. ток у этого аппарата толи 300, толи 500А.

Осциллятор для инвертора своими руками

Качество работ при использовании инверторной аппаратуры во многом определяется сварочной дугой, ее стабильностью и надежностью. Однако, скачки и перепады сетевого напряжения могут привести к сбою, и дуга самопроизвольно выключается. Чтобы избежать подобных ситуаций и обеспечить стабильный рабочий режим, применяется специальный прибор – осциллятор для инвертора. Он подключается параллельно к основному устройству, а его функция заключается в непосредственном возбуждении дуги и поддержании ее во время всего сварочного процесса.

Содержание

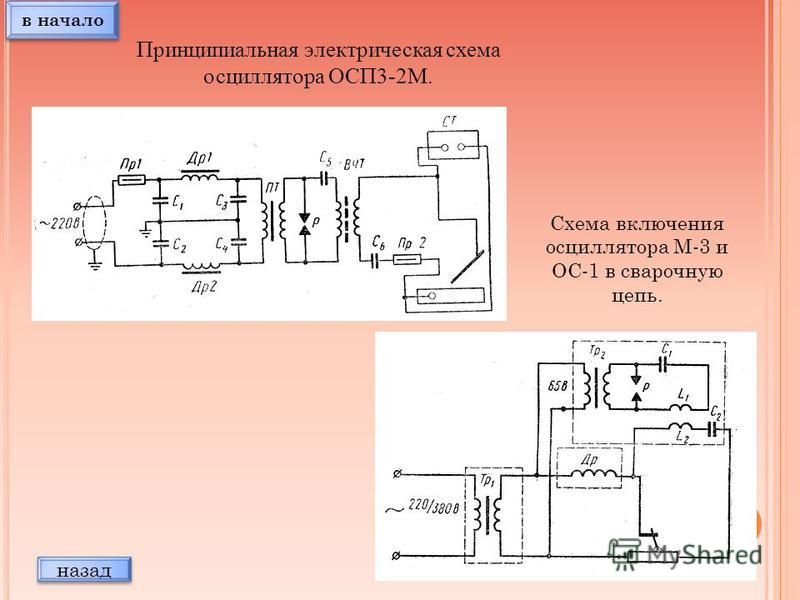

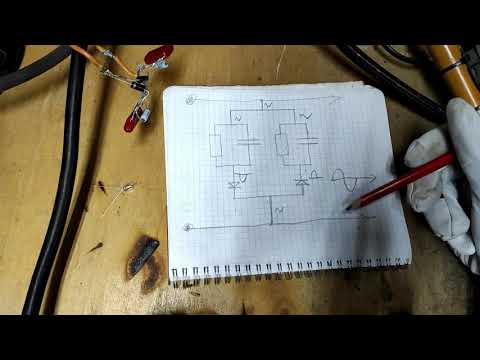

Электрическая схема осциллятора

Схемы и конструкции сварочных осцилляторов могут отличаться, исходя из условий эксплуатации и частоты использования.

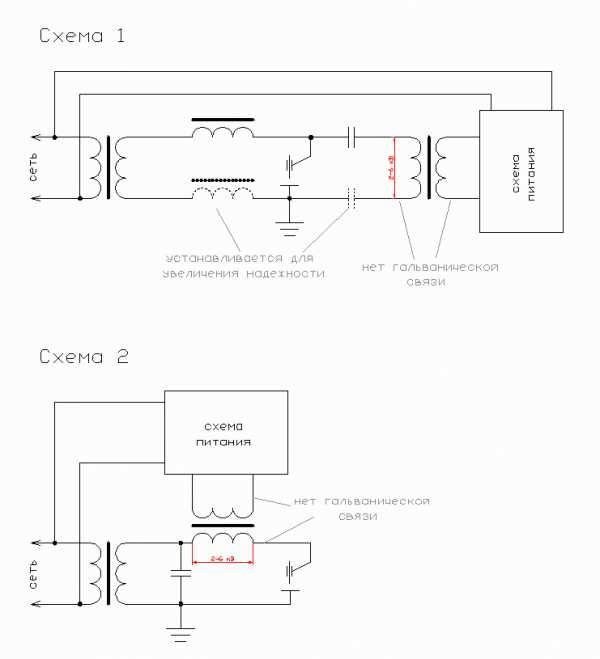

Как правило, эти устройства подключаются двумя способами:

• Последовательно. Такое подключение позволяет сваривать заготовки из алюминия.
• Параллельно. Применяется во время работ с нержавеющей сталью и для краткосрочной сварки.

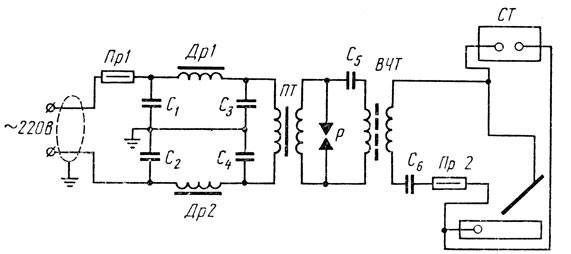

Типовая схема состоит из следующих электротехнических компонентов:

• Стандартная конструкция искрового одноконтурного разрядника. Эта деталь по сути является генератором и обеспечивает формирование затухающих колебаний. Он состоит из конденсатора и катушек индуктивности, соединенных параллельно между собой. Вольфрамовые электроды выполняют функцию контактов.
• Дроссели в количестве двух, также изготовленные на основе катушек индуктивности.
• Мощный повышающий трансформатор. Преобразует стандартное сетевое напряжение до 6000 В, а частоту – до 250 кГц.
• Трансформатор, установленный на выходе. Осуществляет передачу сформированного напряжения в цепь сварочного инвертора.
• Детали управляющей цепи. Сюда входит стабилизатор, регулировочные элементы пуска, контур обратной связи с датчиком тока.
• Элементы системы безопасности. Выполнены в виде предохранительных цепей, защищающих схему от перегрузок, а самого рабочего – от поражения электротоком.

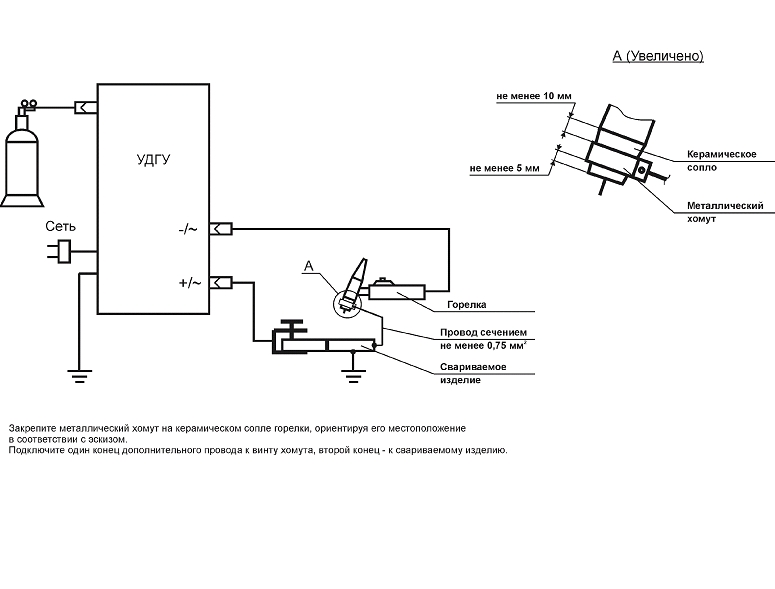

Взаимодействие с инвертором

Принцип действия аппаратуры, стабилизирующей работу инвертора, состоит в дополнительной подаче высокого напряжения к электроду. Оно поступает периодически, вместе с основным выходным напряжением самого сварочного агрегата. Напряжение поступает в виде импульсов, имеющих характерную амплитудную модуляцию. Их параметры могут достигать 6 кВ, а частота находится в пределах 150-500 кГц.

Продолжительность сформированных импульсов незначительная, поэтому они отличаются очень маленькой скважностью, вполне достаточной для получения необходимой мощности – до 300 Вт. Их воздействие приводит к образованию кратковременного электрического пробоя между деталью и электродом, повышающего надежность контакта. Осциллятор запускается в тот момент, когда электрод приближается к металлу примерно на 5 мм. Под действием электрических импульсов воздушный промежуток ионизируется, после чего возникает мгновенный разряд.

Управление осциллятором производится специальной кнопкой, удобно расположенной на держателе. Если используется аргоновая сварка, то управляющая кнопка размещается непосредственно на горелке.

Благодаря высокой степени ионизации, электропроводность воздуха существенно повышается. Через этот промежуток происходит мгновенное течение дугового тока, сформированного в инверторе. В результате, сварочная дуга появляется и затем продолжает гореть в рабочем режиме. За счет импульсов этот процесс поддерживается непрерывно и не прекращается даже при случайном увеличении воздушного зазора. Ток, произведенный осциллятором, объединяется с током инвертора, и их совместных усилий вполне хватает для поддержания дуги в любых условиях.

Разновидности осцилляторов

Использование сварочного осциллятора возможно лишь в качестве дополнительного устройства. Сам по себе он не может обеспечить рабочий процесс, из-за малой мощности и невозможности к самостоятельному соединению и расплавлению металлов. Основное предназначение прибора заключается в зажигании дуги и поддержке ее стабильного состояния без контакта электрода с металлической поверхностью.

Подобного результата удалось добиться за счет генерации высокого напряжения с высокой частотой, способного пробить воздушное пространство между металлом и электродом. Создается зона ионизированного воздуха, по которой в дальнейшем начинается течение уже основного сварочного тока.

В зависимости от рабочих режимов, все осцилляторы можно условно разделить на следующие группы:

• Устройства непрерывного действия (рис. 1). Способны выдавать ток напряжением до 6000 вольт, частотой порядка 250 кГц. Этот дополнительный потенциал объединяется с основным сварочным током, способствуя мгновенному зажиганию дуги на определенном расстоянии от детали. Высокая частота обеспечивает стабильность, независимо от параметров инверторного тока. За счет малой мощности, дополнительный ток совершенно безопасен для сварщика. Прибор подключается к инвертору по параллельной или последовательной схеме. Последний вариант используется чаще и не требует дополнительной защиты от высокого напряжения.
• Импульсные осцилляторы (рис. 2). Очень удобны при выполнении сварочных работ переменным током. Данные устройства обладают способностью к постоянному поддержанию дуги при изменяющейся полярности электричества. Они легко зажигают дугу при отсутствии каких-либо контактов электрода и заготовки. В целом, импульсные приборы имеют некоторые преимущества перед непрерывно действующими осцилляторами.
• Приборы с использованием накопительных конденсаторов. Данные компоненты устанавливаются в общую схему и в дальнейшем обеспечивают работу устройства в режиме заряда-разряда. Наполнение конденсаторов энергией осуществляется с помощью зарядного модуля. В момент начала работы энергия заряженных конденсаторов отдается дуге. Затем они отключаются от схемы разряда и автоматически подключаются к зарядному модулю. При возникновении угрозы прерывания дуги происходит переключение конденсаторов на рабочую цепь сварочной аппаратуры.

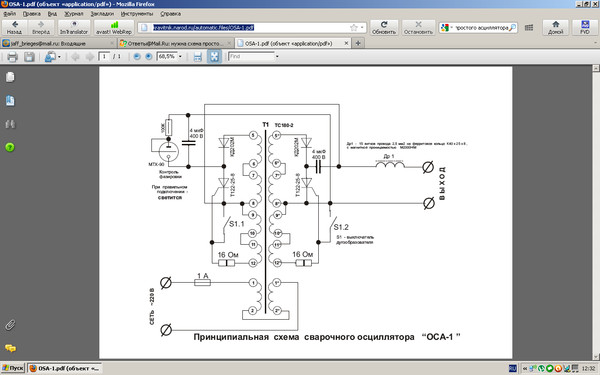

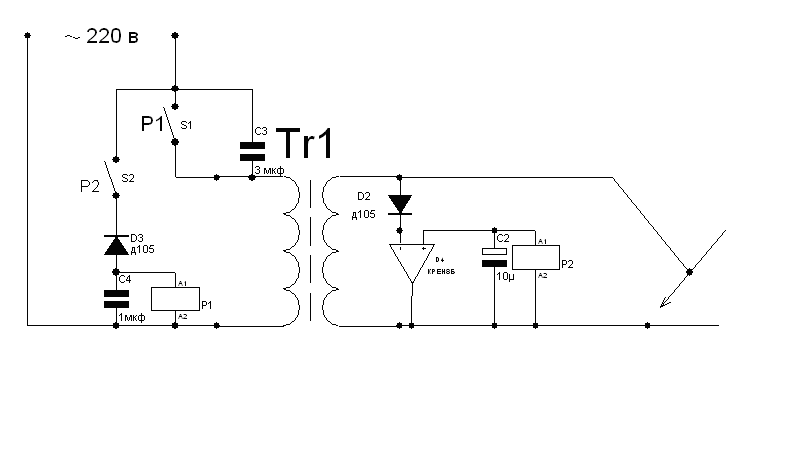

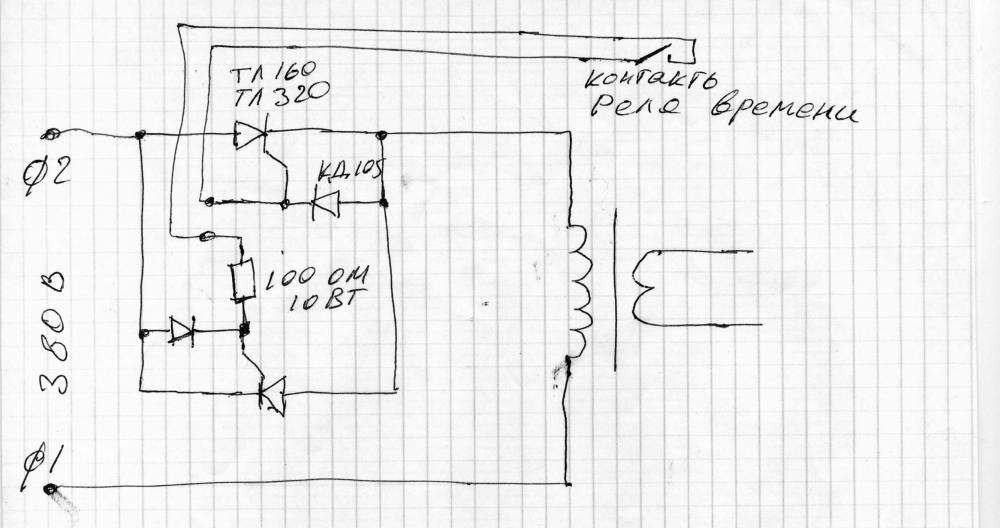

Как самому изготовить прибор

При наличии определенных знаний и практических навыков работы с электроникой, изготовить осциллятор для инвертора самому не составит особого труда. Вариантов устройства может быть несколько, поэтому, выбирая наиболее подходящую схему, нужно обязательно определиться с условиями работы и другими исходными данными.

Как правило, учитываются следующие факторы:

• Целевое назначение аппаратуры. Желательно максимально точно определиться, с каким материалом придется работать. У каждого металла имеются свои особенности, которые учитываются при составлении схемы.
• Основные параметры тока и напряжения: переменный или постоянный, характеристики сетевого напряжения и т.д.
• Величина допустимой электрической мощности. Определяется мощностью входа обычных цепей, не превышающей 250 Вт. Увеличение этого показателя, неизбежно повлечет за собой повышение стоимости деталей и всего прибора в целом.
• Значение создаваемого вторичного напряжения, обычно, не более 3 кВт.

В домашнем хозяйстве чаще всего требуется сварка алюминиевых заготовок. Поэтому нужно выбирать схему, наиболее полно обеспечивающую именно этот вид работ. Вначале нужно выбрать подходящий трансформатор, способный повысить напряжение с обычных 220 до 3000 В.

На следующем этапе устанавливается разрядник, пропускающий искру. Далее производится включение в схему колебательного контура. В нем обязательно должен присутствовать блокировочный конденсатор, обеспечивающий генерацию импульсов высокой частоты. С его помощью прибор обретает все необходимые показатели. Сварочной дуге придается стабильность, а ее зажигание значительно упрощается.

По завершении сборки проверяется работоспособность готового устройства. Вначале выполняется пуск, вызывающий запуск разрядника и создание высокочастотных импульсов с помощью повышающего трансформатора. После возникновения дуги появляется мощное магнитное поле, которое попадает в катушку с обмоткой из толстого провода. Здесь это поле преобразуется в электрический ток, подключаемый плюсом к горелке, а минусом – к заготовке. В эту же горелку поступает газ, проходящий через специальный клапан и начинается сварка.

В варианте с электродами осциллятор для инвертора изготавливается уже по другим схемам, поэтому, чтобы не возникало путаницы, нужно заранее изучить готовый чертеж или составить собственную схему. Соблюдая все установленные правила, даже начинающий мастер соберет осциллятор.

Особенности эксплуатации

Комфортная и безопасная работа со сварочной инверторной аппаратурой во многом зависит от установленных правил, требующих обязательного соблюдения. В этом случае сварка алюминия, нержавейки и других цветных металлов будет качественной и надежной.

В процессе эксплуатации нужно обратить внимание на следующее:

• Осцилляторы совместно с инверторами могут использоваться внутри помещений и при выполнении наружных работ.
• Работая снаружи, нужно выбирать подходящие погодные условия, избегать дождя и снега. Температурный диапазон, при котором сохраняется нормальная работоспособность, находится в диапазоне от минус 10 до плюс 40^С.
• Уровень влажности наружного воздуха должен быть не более 98%.
• Не рекомендуется эксплуатация приборов в помещениях и других местах с сильным запылением, где присутствуют едкие газы и пары, оказывающие разрушающее действие на металл и изолирующие материалы.
• Перед началом работ нужно убедиться в наличии заземления.
