Заточка бензопильных цепей: правильный угол и работа с инструментом

alexxlab | 19.04.1991 | 0 | Разное

Содержание

Различные приспособления для заточки бензопильных цепей

Основные размеры и маркировка алмазных надфилей

По ГОСТ 23461-84 производятся два типа надфилей с алмазным напылением:

  1. Прямые одноконцевые.
  2. Изогнутые двухконцевые.

Каждый из этих типов в свою очередь выпускается в двух исполнениях: с тупыми и острыми носами.

Длина надфилей, соответствующих стандарту, составляет 100, 120 или 160 мм, при этом рабочая часть инструмента равна соответственно 50, 60 и 80 мм.

Маркировка уровня зернистости надфиля такая:

  • две черты (красная линия) указывают, что зернистость полезной части составляет 160/125–100/80;
  • одна черта (синяя линия) обозначает зернистость 80/63–63/55;
  • без обозначений выпускается инструмент, зернистость которого находится в пределах 50/40–40/28.

Насечки рабочей зоны также выполняются строго по стандарту. На круглые либо овальные приспособления наносится одиночная или спиральная одинарная насечка. Номер инструмента (0–8) определяется числом насечек, приходящихся на 1 см его длины. Чем выше номер инструмента, тем больше насечек, меньше размер зубьев и, соответственно, более ровная поверхность получается после шлифовки.

Протяженность полезной поверхности алмазного надфиля по стандарту всегда в два раза меньше полной длины приспособления. Номер насечки при этом зависит от типоразмера:

  • инструменту с полезной длиной 50 мм присваиваются номера от 1 до 8;
  • надфилям с рабочей частью 60 мм соответствуют номера от 1 до 7;
  • приспособления полезной длиной 80 мм имеют номера от 0 до 6.

Алмазные надфили с крупными зубьями используются в процессе черновой обработки для одновременного удаления толстого слоя материала.

Для работы с мягкими металлами (бронза, медь, алюминий) подходят приспособления со средней насечкой. Они отлично справляются с удалением заусенцев, шлифованием торцов труб, не уменьшая при этом размеры обрабатываемых изделий.

Алмазные надфили с мелкими зубьями используются для выполнения точных работ, например, для увеличения клиновых пазов на валах электродвигателей, очистки обгоревших контактов токосъемников.

В быту часто можно встретить мусаты – своеобразные алмазные надфили, применяющиеся для быстрой и аккуратной заточки ножей. Полотно таких приспособлений имеет овальную форму с насечкой, расположенной вдоль, а не поперек.

Предотвращение быстрого затупления цепи

Продлить срок эксплуатации цепи без периодической заточки можно, если при этом уделить особое внимание тщательному обслуживанию гарнитуры. В частности, требуется:

  1. Использование специализированного масла, которое надо добавлять при заправке бензопилы. Для выбора необходимой концентрации рекомендуется ознакомиться с инструкцией к самому маслу.
  2. Весь неиспользованный объем обязательно должен быть утилизирован.
  3. В процессе эксплуатации рекомендуется периодически проверять размеры зазора между ограничителем и кромкой зуба. В идеале он должен быть равен 0,7 мм.
  4. С целью минимизации риска искривления зубьев и одностороннего их истирания периодически можно переставлять шину на 180 градусов.
  5. Ведущую звездочку необходимо систематически смазывать. Делать это нужно перед каждым использованием пилы. Выбирать можно то масло, которое разводится с бензином и добавляется в топливный бак. Но лучшими эксплуатационными показателями обладает марка M8.
  6. Следить за показателями натяжения. Цепь должна располагаться ровно по пазам шины.

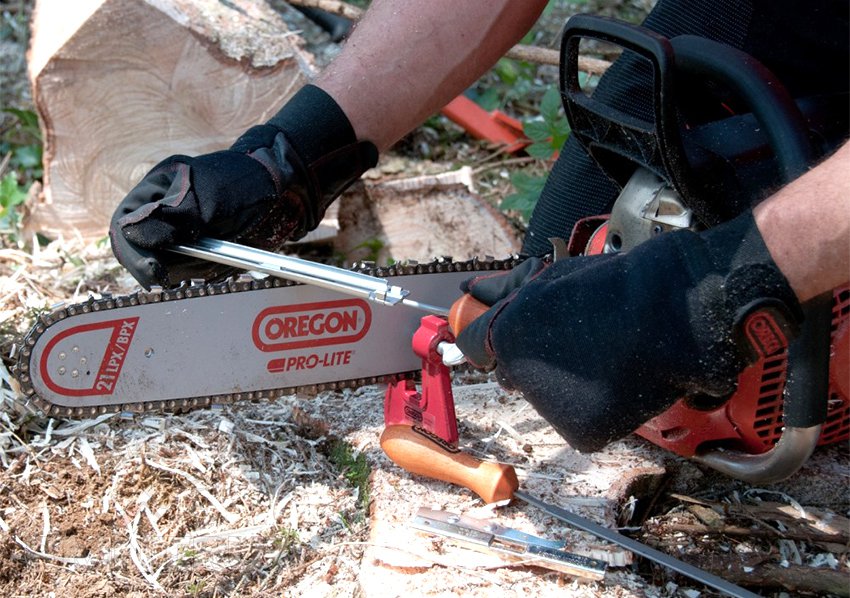

Заточка напильником.

Напильники необходимо подбирать в соответствии с типом цепи, в данном случае главным критерием выбора является ее шаг. В зависимости от формы, различают круглые и плоские напильники. Первые имеют диаметр от 3 до 6 мм и используются для заточки режущего зуба. У плоских ширина варьируется от 4 до 12 мм, их применяют для снятия контрольного зуба.

Обращаем ваше внимание на несколько рекомендаций о том, как правильно точить цепи:

  • – заточку необходимо выполнять таким образом, чтобы одна пятая часть напильника выступала над режущей кромкой
  • – двигать инструмент нужно не вперед-назад, а только в одну сторону, причем число движений на каждый зубец должно быть одинаковым. Это необходимо для того, чтобы стачивание происходило равномерно
  • –  через каждые две-три заточки зуба следует подтачивать ограничитель пропила

Для заточки рекомендуется использовать специальные наборы, которые, как правило, включают в себя напильник, калибр, вспомогательные приспособления.

Заточка осуществляется следующим образом:

  • – предварительно установив тормоз цепи, плотно зажмите бензопилу между коленей
  • – поставьте шаблон так, чтобы «стрелки» указывали на «нос» шины. Не забудьте пометить мелом зуб, с которого вы начали заточку.
  • – перемещая напильник движением «от себя», в сторону, указывающую стрелками, выполните заточку

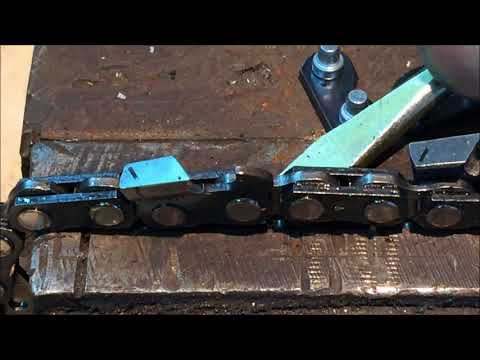

  • – при помощи плоского напильника и накладки снимите контрольный зуб. В данном случае направление движения напильника может быть любым.

Стоит заметить, что работа с напильником требует определенных навыков, поэтому при отсутствии опыта не рекомендуется выполнять заточку дорогостоящей цепи.

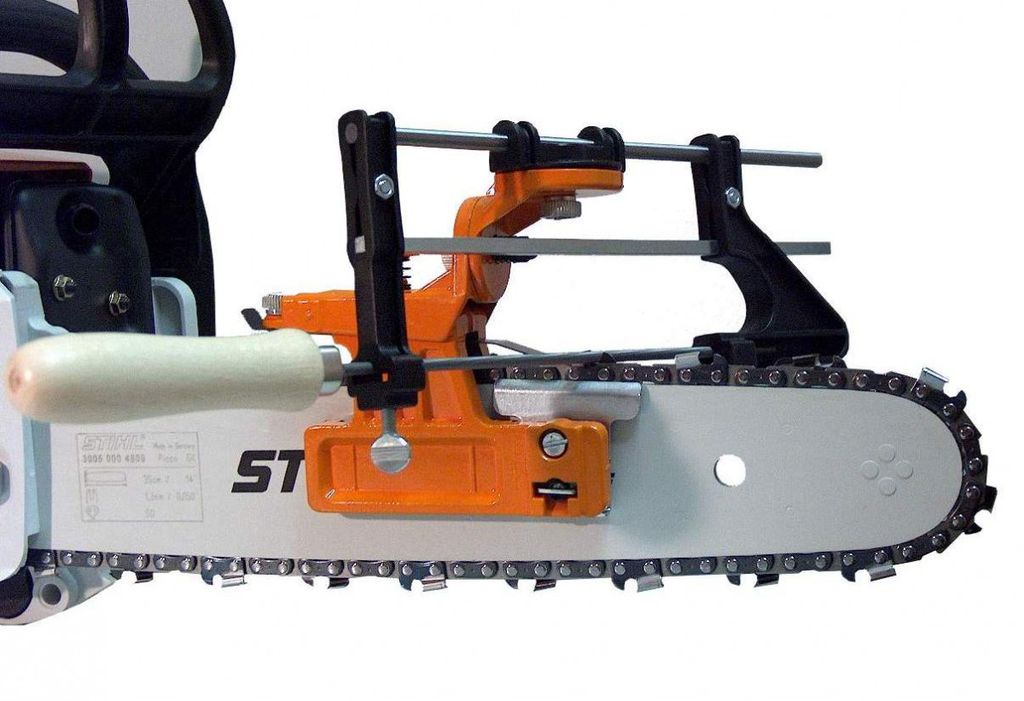

Заточка ручным станком

По сути, станок выполняет ту же роль, что и калибр, но со значительно более высокой точностью.  Заточка выполняется следующим образом:

  • – сначала немного ослабьте винт регулировки зажима цепи
  • – установите цепь в направляющий паз таким образом, чтобы звенья были направлены в сторону заточного камня
  • – установите необходимый угол заточки. Стандартным считается угол в 30 градусов, однако, есть и другие варианты (все зависит от сферы применения цепи). Полярность (знаки «+» и «¬¬-») необходимо выбирать в зависимости от того, какой резец вы хотите заточить – левосторонний или правосторонний.
  • – выполните заточку. Есть два варианта, первый – последовательная заточка, то есть резцы обрабатываются один за другим, однако в данном случае каждый раз придется менять полярность.   Второй вариант – заточка каждого второго резца: сначала обрабатываются левосторонние, затем правосторонние резцы (или же наоборот, как вам удобнее). Таким образом, за счет уменьшения количества операций (вам не придется каждый раз изменять полярность), скорость работ увеличивается.

Во время работы важно следовать некоторым правилам. Во-первых, оптимальная степень заточки определяется исходя из длины самого затупившегося зубца – он должен служить ориентиром. Во-вторых, не желательно выполнять заточку слишком глубоко, это снижает прочность звена

После выполнения всех работ рекомендуется продуть цепь сжатым воздухом и положить ее на какое-то время в чистое масло

Во-вторых, не желательно выполнять заточку слишком глубоко, это снижает прочность звена. После выполнения всех работ рекомендуется продуть цепь сжатым воздухом и положить ее на какое-то время в чистое масло.

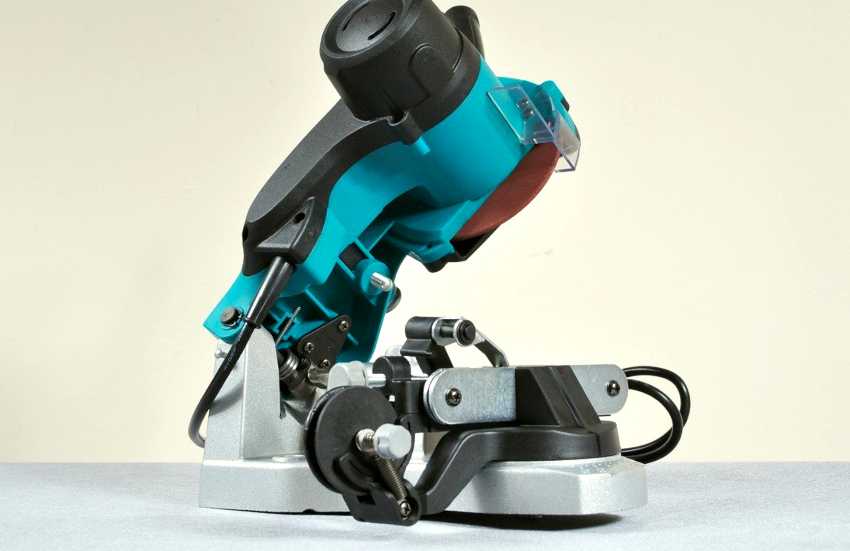

Как правильно выбрать

Выбор электрического станка для заточки цепей необходимо начинать со знакомства с этим инструментом, изучением рейтинга станков. Нужно иметь представление о том, как он работает. Также необходимо заранее определиться с планируемым объемом работ. Если станок планируется использовать время от времени, то подойдут бытовые электрические модели, для частого использования – автоматические профессиональные.

При выборе конкретной модели электрического заточного станка, нужно проверить его на наличие люфтов в местах крепления двигателя и направляющей. Если имеется хотя бы небольшой люфт, это свидетельствует о том, что станок не качественный. Такой инструмент не способен идеально выдерживать угол заточки цепи. В видео ниже рассказывается о том, как самостоятельно устранить излишний люфт на точиле для цепей.

Еще один момент, на который стоит обратить внимание при выборе станка, это напряжение питания. Как было сказано ранее, некоторые станки могут работать как от 220, так и от 12 вольт

Станки с такой возможностью стоят немного дороже и если эта функция не нужна, то от нее можно отказаться, выбрав инструмент, который работает только от 220 вольт.

Электрический заточной станок для цепей, это инструмент повышенной опасности, который при неправильном использовании может травмировать оператора. По этой причине, при выборе конкретной модели станка необходимо убедится, что он имеет прозрачный защитный кожух над диском, который защитит оператора в случае разрушения заточного камня.

Также, некоторые модели имеют функцию автоматического отключения, которая срабатывает в определенных ситуациях.

Как правильно точить бензопилу

Своевременная и грамотная заточка своими руками цепи для бензопилы позволит не только продлить время использования устройства, но и сэкономить усилия и время на обработку древесины. Признаками острого цепка является образование одинаковых по размерам опилок правильной геометрической формы. Для обеспечения нужного уровня остроты зубьев подойдет любое приспособление для заточки цепей бензопил, например, любой точильный инструмент. Таковыми являются напильник, болгарка и станок.

Заточка напильником

Ценится данный способ за возможность выполнения работы в любых, даже полевых, условиях, простоту процедуры и отсутствие необходимости использования дорогостоящего инструмента. Правильно заточить цепь бензопилы напильником поможет инструмент исключительно круглого сечения. Для определения параметров напильника нужно знать размеры самой пилы, в частности требуется определения шага расположения зубьев. Для обработки ограничителя глубины пиления направляющего зуба допускается использование плоской вариации.

Шаблоны или лекала будут давать нужное направление инструменту и способны облегчить работу. Их необходимо закрепить на обрабатываемый участок. После выполнения подготовительных работ можно приступать непосредственно к процедуре согласно рекомендациям специалистов:

  1. Закрепить цепь на струбцине.
  2. Выставить напильник для заточки цепи по шаблону.
  3. Выполнить натачивание зубьев, направленных в одну сторону, под выбранным углом. Последний не должен меняться. Сам же рабочий инструмент должен держаться так, чтобы его кончик выступал лишь на пятую часть своей толщины. Двигать напильник нужно максимально плавно, движения должны быть несильными. Обратный ход нужно делать холостым. Инструмент периодически рекомендуется поворачивать, что позволит снизить риск износа точильной стороны.
  4. Угол наклона инструмента должен быть прямым, а угол заточки цепи бензопилы по горизонтали — острым, при этом допускаются его изменения в диапазоне от 10 до 30°. За основу нужно брать наименьший зуб в ряду.
  5. Шину перевернуть и выполнить аналогичную работу для зубцов, которые идут в противоположном направлении.

Имеет такой способ и небольшие недостатки. В частности, необходимы большие временные затраты. Но зато не нужно будет приобретать дорогое оборудование или специальный инструмент.

Как заточить при помощи ушм болгарки

При заточке цепи бензопилы болгаркой необходимо постоянно контролировать уровень остроты цепи, обрабатывать ведущую звездочку машинным маслом. При этом данный способ имеет одно существенное преимущество — не нужно снимать цепную гарнитуру с пилы, можно визуально подбирать угол затачивания.

Хотя многие владельцы бензопил и мотопил считают, что этот инструмент может повредить режущие зубья цепи, но если работу выполняет опытный специалист, то риск минимальный.

Подойдет только специальный диск для работы с металлом. Его диаметр должен быть не менее 2,5 мм. При этом рекомендуется выбирать уже использованный диск с закругленными краями.

Перед началом заточки нужно вставить клин из дерева между цепью и нижней частью шины, чтобы предотвратить движение гарнитуры.

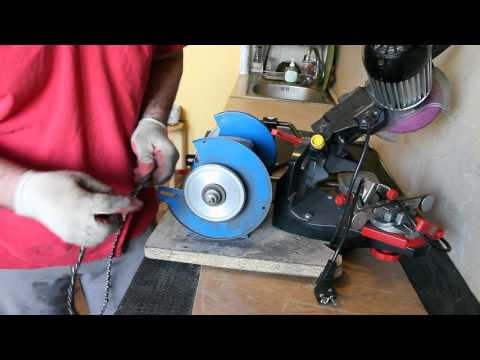

Заточка на станке

Без проблем справляется с поставленной задачей и станок для заточки цепей бензопил своими руками. Есть различные варианты использования подобного инструмента — автоматическая заточка или вручную. К тому же можно изготовить самодельный заточный станок для цепей.

Электрические станки для заточки подразумевают установку пилы в специальное отверстие устройства, после чего нужно будет подобрать оптимальный угол заточки зубцов и включить бензопилу. После этого происходит самозатачивание зубцов цепи о наждачный камень. Но лучшие заточные станки стоят недешево, поэтому для домашнего использования приобретаются редко.

Пользоваться станком, чтобы натачивать цепи вручную, просто. Действия придется выполнять в следующей последовательности:

  1. Ослабить винт, который зажимает цепь.
  2. Настроить подходящий уровень заточки, при этом необходимо определить максимальную степень заточки после визуального осмотра наиболее тупого зубца. Еще выбираются углы заточки на станке ручном. Можно использовать специальные таблицы, которые представлены в инструкции к пиле.
  3. Выполнить заточку согласно всем выбранным параметрам.
  4. Обработать цепь чистым машинным маслом.

Есть 2 способа использования ручного станка с данной целью:

  1. Последовательный подразумевает воздействие на каждый зубец друг за другом, при этом необходимо периодически менять полярность.
  2. Заточка каждого второго зубца, то есть сначала затачивается правый зубец, а затем левый. При этом смены полярности не требуется.

Как наточить цепь бензопилы в домашних условиях напильником

Правильно заточить цепь бензопилы напильником поможет инструмент исключительно круглого сечения. Параметры напильника определяются размерами самой пилы

Важно знать шаг расположения зубьев. Одного круглого точила недостаточно

Для заточки и правки цепей, используются два вида инструмента. Первый, это напильник круглого сечения с диаметром, соответствующим диаметру закругления рабочей кромки пильного зуба. Для обработки ограничителя глубины пиления направляющего зуба нужен плоский напильник.

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5,5 мм

Крайне важно правильно устанавливать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки обрабатываемой детали

Инструмент удерживают перпендикулярно оси цепи под углом в 25º…30º к верхней кромке зуба.

Для заточки пильных цепей бытового инструмента, применяются круглые напильники диаметром 4 и 4,8 мм, так как у них маленький зуб. Для профессиональных моделей используют более мощные цепи с большим зубом. Поэтому нужны напильники диаметром 5,2 и 5,5 мм.

Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи.  Державка может быть установлена на зуб сверху, опираясь на его верхнюю кромку. Поскольку её высота адаптирована под определённый шаг цепи, то это приспособление следует выбирать применительно к бензопилам конкретных моделей и торговых марок. Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на фото.

Комплект заточного инструмента и приспособлений ФОТО: proinstrumentinfo.ru

Ручная заточка экономит материальные средства, позволяет выполнять работу в полевых условиях. Сначала надо установить инструмент на ровную площадку. Если работа выполняется в лесу, для этого хорошо подойдёт обрезок бревна большого диаметра. Далее нужно провести осмотр пильной цепи на наличие каких-либо дефектов, это могут быть трещины, полностью отломленные зубья. После осмотра, нужно установить тормоз в рабочее состояние, тем самым заблокировав движение по шине цепи, которая во время заточки напильником должна быть натянута.

Напильник для заточки цепей бензопил: виды и советы по выбору

Диаметр круглого напильника выбирают по шагу пильной цепи. Показателям шага 1,3 и 1,6 мм соответствуют напильники диаметром 4 и 5,2 мм. Плоский инструмент потребуется для уменьшения высоты упоров режущих звеньев.

Как правильно заточить цепь бензопилы напильником

На обрабатываемом участке надо закрепить шаблоны и лекала. Они будут давать нужное направление напильнику, облегчая процесс. Когда все подготовительные работы проделаны, можно приступать непосредственно к заточке цепи.

По правилам, надо заточить зубья одного направления, затем – другого. Работа начинается с лёгких нажатий напильником в направлении от себя, давление постепенно увеличивается. Обратный ход напильника – без нажатия. Круглый инструмент надо непрерывно вращать вдоль своей оси. Заточка цепи производится движениями изнутри зуба наружу. При этом, напильник должен располагаться параллельно специальной метке на цепи, которая наносится изготовителем для указания стандартного угла заточки.

Затачиваемый зуб должен располагаться примерно посредине шины, это необходимо для удобства проведения работ. В процессе обработки нужно продвигать цепь по шине, не забывая каждый раз устанавливать тормоз в рабочее положение.

Угол наклона инструмента должен быть прямым, а угол заточки цепи бензопилы по горизонтали — острым, при этом, допускаются его изменения в диапазоне от 10º до 30º. За основу нужно брать наименьший зуб в ряду. Шину перевернуть и выполнить аналогичную работу для зубцов, которые идут в противоположном направлении. Недостатком этого способ заточки являются большие временные затраты.

Заточка цепи напильником ФОТО: proinstrumentinfo.ru

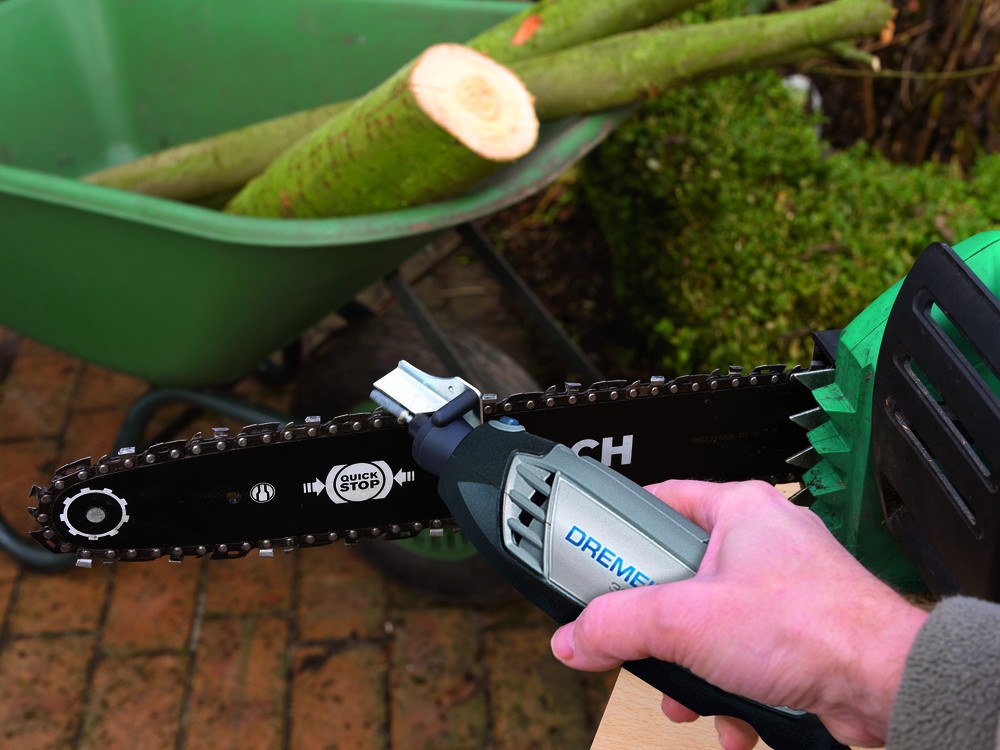

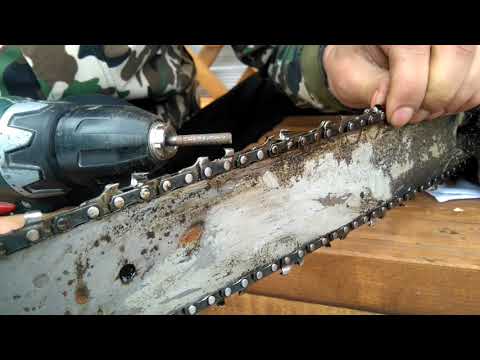

Можно в патрон электродрели или шуруповёрта вставить круглый напильник с отломанной ручкой. Получится очень удобное механизированное устройство для заточки.

Заточка цепи дрелью с напильником ФОТО: youtube.com

Как проявляется необходимость заточки цепи

Если рабочие зубцы потеряли остроту либо неравномерно износились по высоте — работа такой бензопилой из удовольствия превращается в мучение.

Характерными признаками необходимости заточки цепи являются:

  • снижение производительности;
  • возрастание шума и вибрации при распиле;
  • частые обратные толчки при заведении пилы в существующий пропил;
  • образование мелкой по сравнению с обычной стружки;
  • запах тлеющего дерева.

При проявлении этих признаков следует остановить работу и наточить цепь. Это можно сделать двумя методами.

Ручной способ заточки не требует полного снятия цепи с шины- достаточно ее ослабить. На затачиваемое звено устанавливают специальную оправку, задающую углы заточки рабочих поверхностей зубцов. С помощью круглого и плоского напильника, движущегося по направляющим, проводят заточку зубца. Далее оправку ослабляют и переставляют на следующее звено, повторяя операцию.

Точность заточки таким способом сильно зависит от квалификации и накопленного опыта работника. Преимущество его состоит в невысокой стоимости заточного комплекта и возможности правки зубьев прямо на рабочем месте.

Второй способ требует наличия дорогого оборудования, сравнимого по стоимости с самой бензопилой. Такой станок окупится, если требуется затачивать большое количество цепей каждый день. Несомненными достоинствами способа служат

  • высокая производительность механизированных или автоматизированных установок;
  • стабильность углов заточки от звена к звену;
  • возможность установить высоту заточки по наиболее сточенному зубу.

Последняя возможность позволяет автоматически выравнивать высоту зубцов. Это существенно повышает срок службы цепи, поскольку нагрузка равномерно распределяется между всеми звеньями.

Еще один способ, позволяющий сэкономить и время, и средства- отдать цепь на заточку в сервисный центр. Он удобен, если есть запасная цепь.

Рекомендации

Новичкам, которые не знают, как наточить цепь бензопилы в домашних условиях, нужно почитать рекомендации специалистов:

  1. Заточку цепи бензопилы болгаркой можно проводить только в защитной экипировке.
  2. При работе нужно следить за натяжением оснастки. Не должно быть больших провисаний.
  3. Чтобы зубцы стирались синхронно, нужно периодически изменять положение шины. Для этого ее необходимо перевернуть на 180 градусов.
  4. Перед началом распилки дерева следует проверить уровень масла. Без него работать нельзя.

Для заточки цепей бензопил своими руками лучшим выбором будет напильник. С ним проще работать, сложно испортить зубья.

Пилы, работающие на бензине, используются на лесопилках, дачных участках. С их помощью можно быстро распиливать дерево, но режущая часть со временем тупится, из-за чего процесс разрезания усложняется. Чтобы восстановить остроту оснастки, нужно воспользоваться приспособлениями для заточки. Выбор зависит от степени повреждения металла, практических навыков.

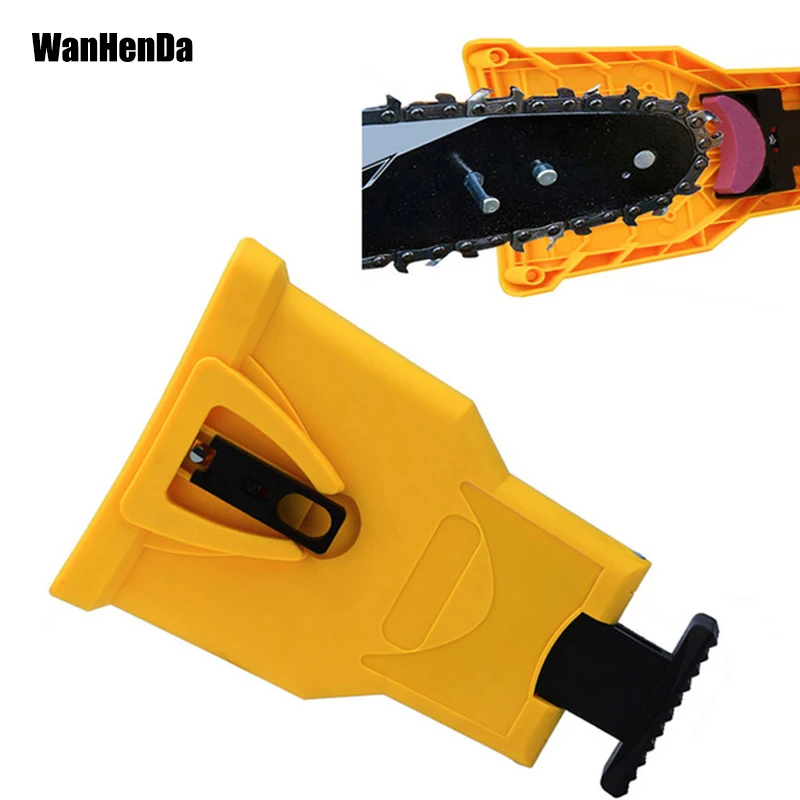

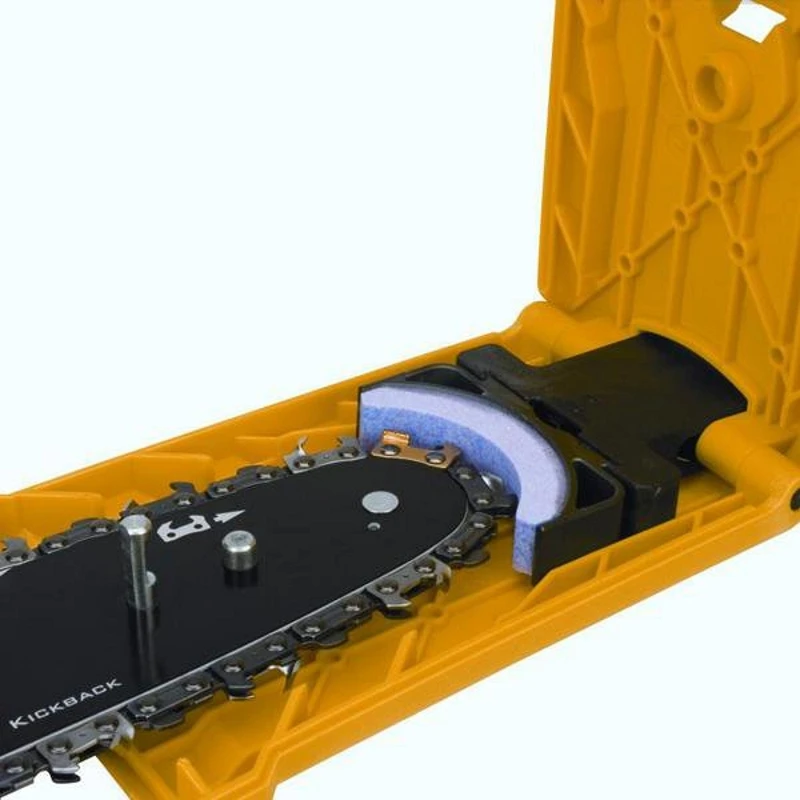

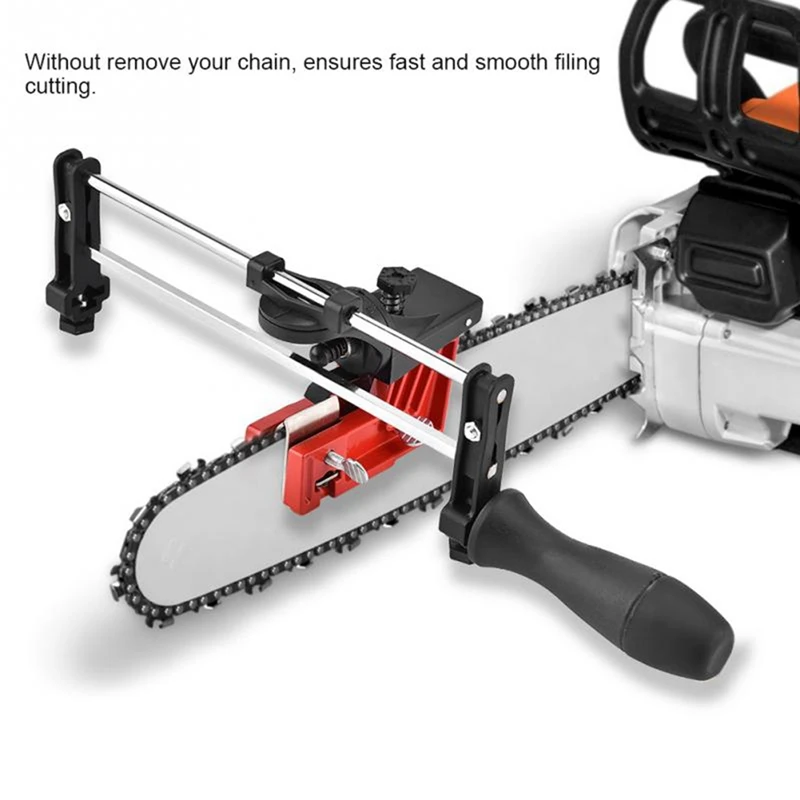

Ручное приспособление для заточки цепей бензопил – плюсы и минусы

Инструмент для заточки цепей бензопил имеет свои преимущества и недостатки. В числе его достоинств нужно выделить:

  • простота в использовании – на приобретение навыков для работы с автоматическим станком уйдет не один день, в то время как эксплуатацию ручного инструмента можно начать сразу после его покупки;
  • ручная приспособа не нуждается в ремонте – чтобы восстановить точило для цепи бензопилы потребуется только болгарка и алмазная насадка;
  • низкая цена на ручной набор – в среднем ручной инструмент для заточки обойдется в 3–4 раза дешевле станка.

Комплект для ручной заточки гарнитуры имеет и несколько минусов. Первый из них – это низкая скорость работы. Второй недостаток – необходимость фиксировать цепь и напильник. Третий минус ручного инструмента заключается в частых потерях владельцами бензопил шаблонов и других мелких приспособлений из комплекта.

Особенности заточки пильных цепей

Пильная цепь представляет собой набор связанных между собой с помощью шарниров режущих зубьев сложной конфигурации. При обработке цепи необходимо обеспечить равномерность и одинаковость заточки всех зубьев, выдержать правильный угол режущей кромки, сохранить нужную конфигурацию зуба. Для решения этих задач существует несколько способов заточки, а также много разных инструментов и приспособлений.

Бензопила ФОТО: spila.ru

Пилу надо точить вовремя, иначе можно получить много неприятностей – снижение производительности, ухудшение качества реза, ускоренный износ механизма, даже травму.

Конфигурация зуба и угол заточки цепи бензопилы

Зуб бензопилы имеет сложную конфигурацию, которая зависит от направления движения цепи. У зуба две рабочие кромки: боковая, расположенная перпендикулярно оси перемещения звеньев, и верхняя, которая находится под определённым углом к направлению движения цепи. Каждый зуб имеет ограничитель глубины реза. Он определяет высоту снимаемой стружки. Главное усилие при резе приходится на рабочую кромку. Угол заточки зуба определяет качество работы инструмента.

Функциональные части зуба бензопилы и их вид ФОТО: proinstrumentinfo.ru

Каждая модель пилы имеет свой шаг режущих кромок, значение которого для бытовых и полупрофессиональных моделей связано с мощностью агрегата и крутящим моментом привода. Для продольного пиления шаг принимают меньше (например, 0,325 дюйма). Производительность работы при этом снизится, но требуемое усилие тоже уменьшится. При валке деревьев с большим диаметром ствола мощность двигателя не превышает 2500 Вт. Толщина режущей кромки у большинства бензопил устанавливается равной 1,3 мм.

Высота цепного профиля либо 0,625 мм, либо 0,762 мм, причём для бытовых пил применяется низкий профиль. При этом, немного возрастает вибрация пилы.

Кромка зуба для продольного распила должна быть очень острой и иметь угол в диапазоне 6º…12º, для поперечного – до 25º…30º.

В первом случае заточка должна производиться чаще, поскольку недопустимо малый угол наклона зуба способствует его быстрому выкрашиванию. Это особенно заметно у звеньев, которые изготовлены из конструкционных легированных сталей, содержащих кремний и марганец, например, 40ХГС или 35ХГСА.

Шаблоны и приспособления для заточки цепи бензопилы

Гораздо легче работать, имея большую уверенность получить правильный результат, в том случае, если мастер обеспечил себя набором вспомогательных приспособлений, в который входит шаблон. С его помощью выдерживаются правильные значения всех углов заточки зуба. Угол передней кромки записан в инструкции, обычно его значение 65º — 80º. Оценку значения заднего угла верхнего лезвия можно выполнить только по шаблону. Его величина должна быть в диапазоне от 50º до 60º.

Задний угол заточки пилы уменьшается с увеличением твёрдости древесины. Оптимальным при продольном распиле считается значением угла 10º…12º, и 25º…30º – при поперечном распиле.

Шаблон конфигурации зуба пилыФОТО: proinstrumentinfo.ru

Периодичность заточки цепей бензопилы

Решение о заточке цепей пилы принимается не по календарю, а по оценке её работы. В первую очередь, следует осмотреть опилки. Если они имеют вид мелкой пыли, то цепь требует заточки. В противном случае, можно перегреть двигатель, что приведёт к образованию задиров на цилиндре. У тупой пилы повышенная вибрация и затруднённый заход гарнитуры в каждый новый пропил, что существенно снижает производительность распиловочных работ.

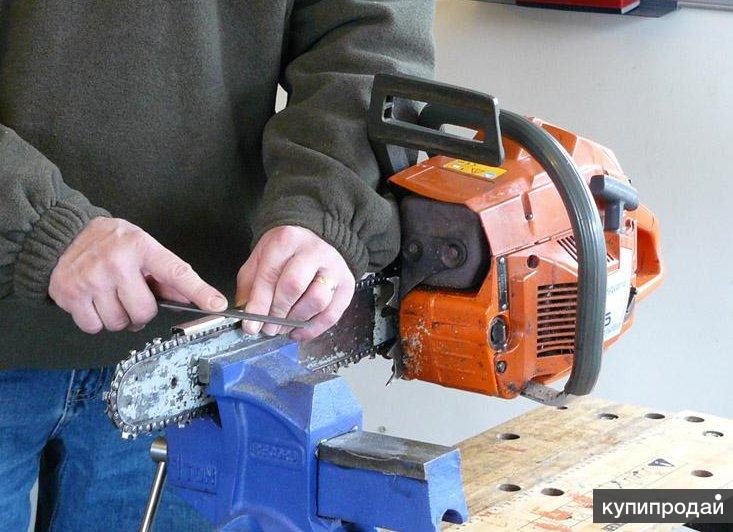

Правильная заточка цепи бензопилы напильником

Проще всего начинать заточку непосредственно на шине, но некоторые производители выступают против этого, приводя различные аргументы, и рекомендуют снять цепь с устройства и закрепить его в тисках. Но это крайне неудобно, т.к. послу заточки каждого звена приходится демонтировать цепь и заново устанавливать её.

Если все же заточка цепи происходит непосредственно на пиле, на весу шина может двигаться под давлением руки с напильником, поэтому необходимо с обратного края для шины нужно установить упор, например, брусок из дерева

Важно перед заточкой очистить цепь от остатков опилок, смазки и мусора. Это упростит работу

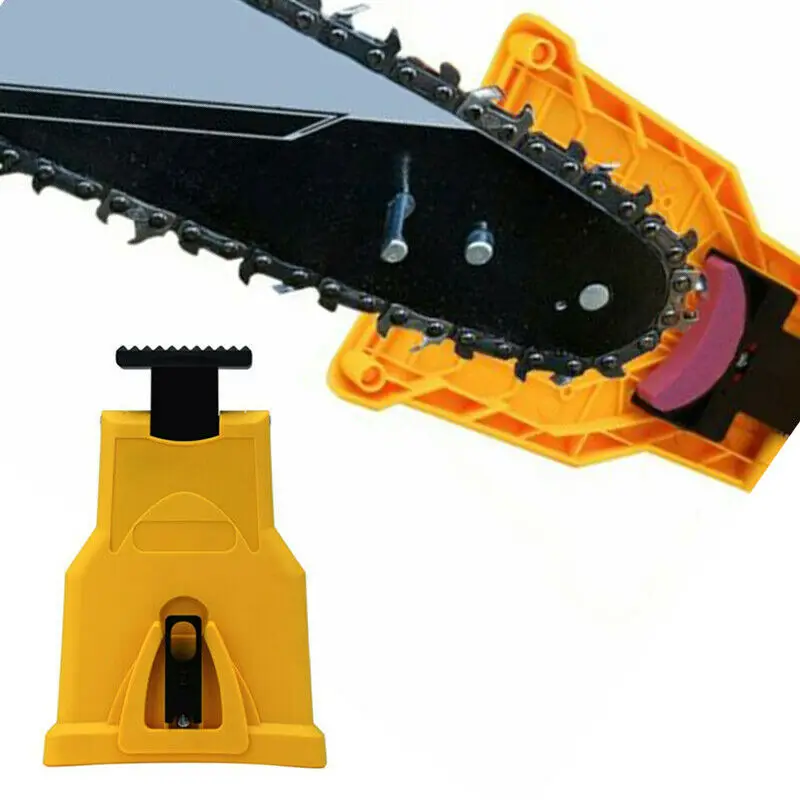

Различные приспособления для заточки бензопильных цепей

Способы заточки цепи бензопилы

На сегодняшний день можно выделить несколько возможных способов заточки пильной цепи:

  1. Ручная
  2. Станочная
  3. С использованием УШМ
  4. Заточка дрелью или бормашиной с использованием надфиля

Далее мы детально рассмотрим каждый из предложенных методов возвращения цепи бензопилы былой остроты

Важно! В независимости от выбранного способа не забывайте о мерах безопасности. Для работы обязательно пользуйте защитными очками (или щитком) и перчатками

Болгаркой

Один из способов заточить цепь пилы — это болгарка

Такой способ не очень одобряется профессионалами, поскольку высок риск повреждения как инструмента, так и того, кто непосредственно и будет натачивать пилу. При этом на первый взгляд этот метод нравится многим, но на практике всё гораздо сложнее, чем кажется.

Тем не менее, способ всё ещё актуален.

  1. Цепь должна оставаться на шине.
  2. На болгарку крепится диск (желательно не новый) толщиной в полтора-два миллиметра.
  3. Перед цепью и шиной должна стоять небольшая преграда.
  4. Угол при заточке такой же, как описано в первом способе.
  5. После процесса обязательно подтянуть цепь.

Профессионалы особенно не рекомендуют этот способ новичкам, поскольку высок риск нанести тяжёлые увечья и травмы.

Плюсы:

Сравнительная быстрота по сравнению с напильником.

Дешевизна (слишком мала возможность привести в последующую непригодность диск болгарки).

Практически не нужны физические усилия.

Минусы:

Наличие особых навыков.

Отсутствие безопасности.

Необходимо знание техники безопасности и большой опыт работы болгаркой.

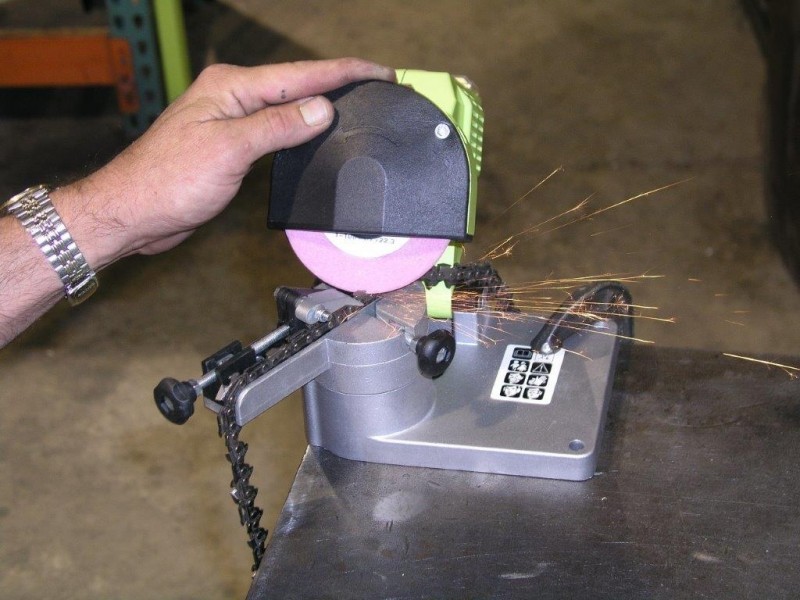

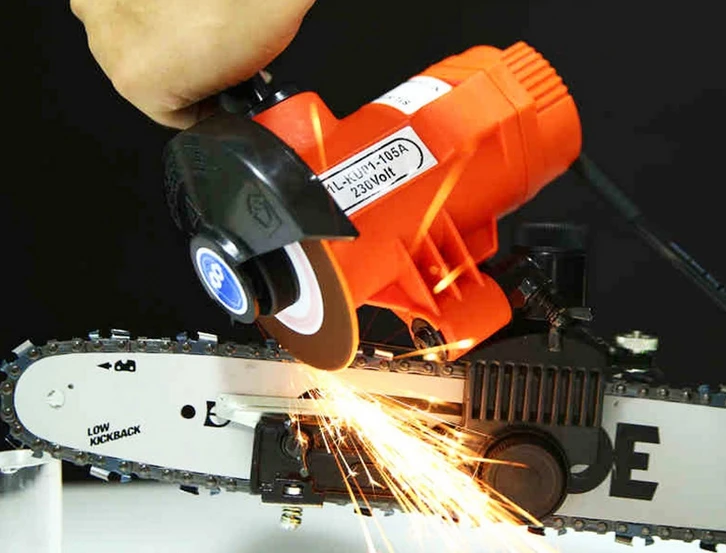

Электрическим станком

Электрические станки для заточки

Такие станки оснащены специальными функциями для заточки под под определённым углом. Благодаря станку появляется гарантия, что диск к цепи будет подведён с максимальной точностью и аккуратностью. Также существуют станки со специальными тисками для зажатия цепи. Этот способ максимально подходит для новичков, поскольку удобство и безопасность гарантированы. Стоимость такого станка напрямую зависит от его функциональности.

Станком с ручным приводом

На вид станок с ручным приводом напоминает лучковую пилу. Разве что на месте, где бы располагалось полотно такой пилы, находится напильник. Такой станок даёт возможность наточить и подогнать зубья бензопилы под нужный размер. В станок встроен механизм, благодаря которому можно выстроить нужный размер.

Во время процесса понадобиться всего два-три движения, после чего можно переходить к следующему зубу. Этим же станком можно наточить и ограничитель. Разница лишь в самом напильнике, а точнее – в его форме. Так как при наточке зубьев необходим круглый напильник, а при заточке ограничителя – плоский.

Плюсы:

Удобство и гарантированное качество.

Отсутствие необходимости применения большой физической силы.

Минусы:

Цена инструмента.

Отсутствие возможности наточить пилу на месте работы.

Станки с ручным приводом

Советы от профессионалов

  1. Перед тем, как начать заточку каким-либо способом, нужно включить пилу примерно на минуту. Делается это для того, чтобы смазочное масло попало на каждую деталь.
  2. Обязательно время от времени затачивать цепь и никогда не откладывать это дело на потом.
  3. Наблюдать за натяжением цепи при работе. При обнаружении неполадок стоит тут же исправить их. Плохо натянутая цепь является травмоопасным предметом.

Выше описаны самые распространённые способы заточки бензопилы. Свой способ стоит выбирать исходя из умений, знаний правил безопасности и опыта работы с инструментом.

Что собой представляют зубья цепи бензопилы

Одна из главных характеристик, которая выделяет цепь бензиновой пилы — сложная геометрическая форма. Традиционные резцы, как правило, выполнены в виде треугольника или сильно вытянутого овала. Что же касается зубьев бензопилы, то они имеют более сложную конфигурацию.

Каждый зуб образован двумя резцами, которые находятся под прямым углом относительно друг друга. Первый резец по своему виду напоминает обычный зуб. Основная его задача — выполнение надреза в древесине.

После этого задействуется другой резец, который выполнен в виде буквы Г. Отнюдь не случайно он имеет такую форму, поскольку за счёт своего исполнения он удаляет из древесины стружку и обеспечивает широкий пропил, благодаря чему исключается защемление цепи.

Поэтому от цепи бензопилы и зависит в значительной степени то, насколько легко и качественно будет проходить работа по пилению. Это является веским основанием для того, чтобы рассмотреть её конструкцию более подробно.

Ведь в подавляющем большинстве случаев пильный инструмент начинает хуже пилить из-за того, что цепь уже находится в том состоянии, когда не может справляться с поставленной задачей.

Внешние признаки затупившейся режущей кромки зуба бензопилы

Напомним, что зуб бензопилы имеет сложную конфигурацию (см. рис. 1), которая зависит и от направления движения цепи. У него две рабочих кромки: боковая, которая расположена перпендикулярно оси перемещения звеньев, и верхняя, расположенная под определённым углом к направлению движения цепи. Кроме того, на каждом зубе предусмотрен ограничитель, параметры которого определяют высоту снимаемой стружки. Поскольку главное усилие реза приходится именно на рабочий угол, то от того, на какой угол заточить зуб, будет зависеть вся последующая работа с инструментом.

Рисунок 1 – Функциональные части зуба бензопилы и их вид

Перед началом длительных работ с бензопилой, ей необходимо выполнить осмотр и выполнить пробное пиление, в результате которых:

  1. Визуально установить наличие (или отсутствие) конического участка, прилегающего к углу зуба, а также радиусного закругления на нём – основных признаков затупления (см. рис. 2).

Рисунок 2

  1. Проверить усилие подачи, при котором инструмент работает устойчиво, с быстрым производством реза. Для острых зубьев начальный момент внедрения зуба в древесину происходит быстро, и без значительного сопротивления материала.
  2. Выяснить наличие вибраций цепи во время установившегося реза – если они ощутимы, то зубья необходимо затачивать.
  3. Осмотреть внешний вид только что разрезанного торца (особенно, если инструмент задействован для продольного пиления). При наличии грубых сколов и вмятин цепь бензопилы подлежит заточке.

Шаблон для заточки цепи бензопилы

Приобретая бензопилу, целесообразно обзавестись и специальным шаблоном (см. рис. 3), при помощи которого можно легко установить оптимальные значения углов зуба. С его помощью контролируются значения задних углов верхнего и торцевого лезвий, а также передний угол кромки (он указывается в инструкции производителя, и может изменяться в пределах 65…80°).

Особенно важно применение шаблона для оценки значения заднего угла верхнего лезвия. Этот угол заточки цепи бензопилы определить иначе очень сложно, а между тем его необходимо выдерживать в довольно ограниченных пределах — от 50 до 60°. Измерение угла заточки выполняют определением угла между верхней режущей кромкой и линией, перпендикулярной к направляющей цепи

Измерение угла заточки выполняют определением угла между верхней режущей кромкой и линией, перпендикулярной к направляющей цепи.

Угол заточки цепи бензопилы можно менять, в зависимости от того, какие работы будут производиться. С увеличением твёрдости древесины, его значение должно быть меньше. В целом считается оптимальным значением угла 10…12° – при продольном распиле, и 25…30° – при поперечном распиле.

Рисунок 3 – Внешний вид шаблона для затачивания зубьев бензопилы

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5.5 мм, либо на станке

В первом случае крайне важно правильно располагать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки зуба. Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба

Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба

Одного круглого напильника недостаточно. Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи. Как видно из рис. 4, державка может быть установлена на зуб сверху, и опираться на его верхнюю кромку. Поскольку высота державки адаптирована под определённый шаг цепи, то её следует выбирать применительно к бензопилам конкретных моделей и торговых марок.

Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на рис. 5.

Рисунок 5 – Комплект заточного инструмента и приспособлений

Сначала затачиваются зубья одного направления, а затем – другого. Начинают с лёгких нажатий инструмента в направлении от себя, постепенно увеличивая нагрузку. В ходе заточки круглый напильник периодически проворачивают вдоль своей оси.

Механизированная заточка на станке Заточка на станке значительно более удобна, и не требует высокой квалификации исполнителя. Такие станки имеют электропривод, и оснащаются специальными заточными кругами. Для бытовой мастерской стоит приобретать компактные агрегаты, не занимающие много места при хранении, и пригодные для быстрого и качественного затачивания цепей бензопил от разных производителей

Такие агрегаты должны работать от стационарной электросети напряжением 220 В, обладать небольшим энергопотреблением (до 100 Вт) и лёгкостью своей установки на цепь

Выбирая станок, необходимо обращать внимание на следующие его технологические характеристики: Возможность обработки зубьев с различной толщиной верхней кромки и разным шагом цепи; Возможностью регулирования угла заточки, в пределах, указанных ранее; Наличие сменных шлифовальных дисков; Постоянным значением ширины реза. Конструкция станка проста, и включает в себя приводной электродвигатель, вал с посадочным местом для заточного диска, ручку с органами управления, приспособление для закрепления станка на цепь

Регулировка силы нажатия на затачиваемый элемент обеспечивается пружинным прижимом

Современные модели заточных станков снабжаются дифференцированным зажимом, которые предусматривает самоцентрирование изделия на станке. Для удобства проведения работ на корпусе зажима имеется измерительная шкала. Опционно станки могут снабжаться также миниатюрной электрической лампочкой, которая производит подсветку рабочей зоны, а также гидроусилителем, облегчающим заточку. Безопасность проведения работ обеспечивается откидным предохранительным щитком.

Способы, методы и устройства для заточки

Применяя пилу нерегулярно, вопрос заточки целесообразно решать с помощью сервисных служб. Специализированные салоны по продаже инструмента везде оказывают такие услуги. Цена вопроса, обычно, невелика, но иногда возникают жалобы на результаты выполненных работ. Желая получить качественную заточку цепи, стоит взять этот вопрос в свои руки. Остановимся поподробнее на том, как это сделать.

Существует несколько разновидностей методов заточки цепи:

  • ручной с помощью планки и напильника;
  • ручной посредством болгарки;
  • ручной заточным станком;
  • автоматический заточным устройством для цепей бензопил.

Для того чтобы определиться с методом затачивания, нужно оценить интенсивность использования пилы. Если работа инструментом носит эпизодический характер, то достаточно иметь в хозяйстве наиболее простые устройства для заточки. Наименее затратный способ — ручной, проведённый посредством специального круглого напильника и планки.

Чуть дороже операция заточки может обойтись с применением болгарки. Но учитывая то, что в арсенале мастеров этот инструмент, как правило, всегда присутствует, цена будет ненамного больше.

В случае довольно широкого применения в работе бензиновых и электропил целесообразно приобрести точило промышленного изготовления. Тут возможны два варианта:

  • с ручным перемещением цепи;
  • с автоматической подачей.

Остановимся поподробнее на каждом из них.

Использование напильника и планки


В торговых салонах по продаже инструмента можно приобрести наиболее простой и недорогой прибор для заточек цепи бензопил. Он состоит всего из двух комплектующих — планки и напильника. Планка предназначена для обеспечения правильного угла заточки. Она закрепляется непосредственно на цепи и служит направляющей для круглого напильника. Процесс затачивания, конечно, несколько утомителен и требует определённых навыков. Но по своей затратности — это самый дешёвый вариант. А если есть некоторый опыт, то можно получить довольно качественный результат.

Ручная заточка болгаркой

Чтобы безопасно использовать болгарку для заточки пилы, нужно изготовить приспособление для бензопилы своими руками. Суть его состоит в том, чтобы закрепить углошлифовальную машинку, обеспечив её неподвижность. Или же зафиксировать цепь оправкой, но этот вариант более трудозатратный, так как её периодически необходимо перемещать, обеспечивая доступ ко всем зубьям.

Некоторые умельцы умудряются заточить цепь, не снимая с шины пилы. Но для этого нужна особая сноровка и умение, ведь довольно тяжело выбрать рекомендуемые углы болгаркой, находящейся на весу.

Закрепить углошлифовальную машинку можно или в тисках за её ручку, или же с помощью самодельно изготовленной стремянки, удерживающей инструмент за корпус. Получится аппарат, напоминающий гаражный наждак.

Закрепив и запустив аппарат, можно переходить непосредственно к процессу заточки цепи бензопилы болгаркой

И тут важно правильно направлять зубья, выдержав необходимый угол и глубину входа точила. Опытным путём определите время воздействия наждачного круга на зуб, не допуская его перегрев и потерю твёрдости

Результат производимых работ зависит от сноровки и умения исполнителя. Затачиваемая цепь имеет только одну опору — руки мастера. А это значит, что исключительно он задаёт параметры заточки, и от его умения зависит успешность процесса. Самым большим минусом этого метода является повышенная травмоопасность.

Применение приспособления для бензопил

Наиболее распространённым прибором для затачивания признано устройство промышленного производства с электродвигателем, на валу которого установлен наждачный круг. Двигатель шарнирно закреплён на станине и имеет способность подводиться к зубьям цепи, которая, в свою очередь, закреплена в специальных кронштейнах, позволяющим перемещать её, подводя под шлифовальный круг.

Такая конструкция очень проста, точна, безопасна и производительна. Процесс идёт довольно быстро, так как нет необходимости следить за соблюдением углов заточки. А глубина и время врезания успешно контролируются оператором.

Автоматические заточные станки

Принципиальной разницы в конструкции автоматических и ручных станков почти нет. Добавлен узел автоматической протяжки, позволяющий свести участие человека в процессе к минимуму

Важно лишь правильно установить цепь и запустить станок. Немаловажной особенностью является возможность регулировки угла затачивания зуба, позволяющая точить цепи различных производителей

Напильник для цепи

Нужно понимать, что обычным круглым, а тем более плоским или треугольным напильником заточить цепь не получится, поскольку напильник для цепи должен иметь свои параметры. Хотя тут стоит сделать замечание- сточить ограничитель глубины можно и простым плоским напильником.

Параметры напильника для заточки цепи

Самым важным параметром напильника для заточки цепи является его диаметр. Важен он потому, что в зависимости от шага цепи применяется напильник определенного диаметра. Ниже привожу таблицу, в которой указано какой напильник подходит для цепи с тем или иным шагом.

Шаг цепи (мм)Толщина звена (мм)Диаметр напильника (мм)Угол заточки (градусы)Градус наклона режущего зуба
1/4″(6.35мм)1,1-1,34300,65 мм
3/8″ Picco/Micro (9.3 мм)1,14300,65 мм
3/8″ Picco/Micro (9.3 мм)1,34300,65 мм
3/8″ Picco/Micro (9.3 мм)1,3 (для продольного пиления)4100,65 мм
0. 325″ (8,25 мм)1,34,8300,65 мм
0.325″ (8,25 мм)1,54,8300,65 мм
0.325″ (8,25 мм)1,64,8300,65 мм
0.325″ (8,25 мм)1,3-1,6 (для продольного пиления)4,8100,75 мм
3/8″ (9.3 мм)1,35,5300,65 мм
3/8″ (9.3 мм)1,55,5300,65 мм
3/8″ (9.3 мм)1,65,5300,65 мм
3/8″ (9.3 мм)1,3-1,6 (для продольного пиления)5,5100,75 мм
0.404″ (10,26 мм)1,65,5300,75 мм
0.404″ (10,26 мм)1,6 1,3-1,6 (для продольного пиления)5,5100,75 мм

Кроме того, необходимо учитывать, что большинство напильников продается без ручки. Ее стоит приобрести отдельно. Это разумеется не касается наборов напильников, в которых большей частью напильники ручками укомплектованы.

Вспомогательные устройства для заточки цепи

Вне всякого сомнения, опытный пользователь бензопил сможет заточить цепь без различных вспомогательных устройств и приспособлений, что называется «на глазок». Но для этого необходимо иметь опыт, который нужно вначале получить. А это гораздо удобнее делать с помощью различных приспособлений, которые позволят провести заточку цепи правильно. Давайте рассмотрим самые популярные из них.

Контрольный калибр

Данное приспособление позволяет:

  • Контролировать расстояние до ограничителя глубины
  • Проверять угол заточки режущих зубьев цепи
  • Очищать канавку и измерять ее глубину
  • Определять передний угол зуба

То есть с помощью контрольного калибра вы сможете, после того как провели предварительную заточку определить верно ли это сделано. Нелишним будет провести измерение и до начала заточки цепи. Производство Stihl.

Зажимная державка

Это простое приспособление позволяет проводить заточку цепи на необходимой высоте и под нужный углом. Она плотно прилегает к зубу и ограничивает глубину ведения напильника. А благодаря нанесенным рискам, вы сможете контролировать и необходимый угол. Необходимо выбирать державку исходя из шага затачиваемой цепи.

Комбинированный шаблон

В отличии от комбинированного калибра, производимого Штилем, шаблон от Husqvarna позволяет не только замерять, но и непосредственно проводить заточку. Шаблоны тоже необходимо подбирать по шагу цепи.

Направляющая для державок

Несмотря на нанесенные на державку риски, порой точно выдержать угол бывает непросто, особенно неопытному пользователю. Поэтому Stihl предлагает специальную направляющую FF1, которая на пильную шину и позволяет точно выдержать необходимый угол заточки.

Шаблон для заточки

Кроме комбинированных шаблонов, Хускварна производит и шаблоны обычные, которые позволяют соблюдать правильный угол при заточке зубьев цепей бензопил.

Зажимная державка 2 в 1

При правильной заточке цепи необходимо выполнять две операции: заточку режущих зубьев и заточку ограничителя глубины. Stihl предлагает универсальное решение- зажимную державку для двух напильников, которыми одновременно вы выполняете обе операции.

Заточное роликовое устройство Stihl FG4

Это заточное устройство устанавливается на шину, точно выдерживая необходимый угол, а так же позволяет проверять и править ограничители глубины реза на цепи.

Приспособление для заточки цепи Stihl FG 2

При использовании данного приспособления цепь с бензопилы необходимо снять. Это одно из самых точных устройств, при помощи которых можно наточить пильную цепь для бензиновой пилы.

В полевых условиях струбцина позволяет четко зафиксировать шину для точной заточки.

Наборы напильников

Наборы напильников, в зависимости от производителя могут содержать в себе следующие приспособления:

  • Напильник(-и) круглый различного диаметра
  • Напильник плоский
  • Шаблоны
  • Державки
  • Контрольный калибр

Наборы Stihl

Набор для заточки цепей от известного производителя. Состав набора: Напильник круглый 4 мм; Напильник плоский; Калибр

Заточка при помощи ручного и автоматического станка

Основные этапы

Суть подобной процедуры, где основным инструментом выступает станок, заключается в следующем:

  • Вначале необходимо найти винт, фиксирующий зажим цепи, и ослабить его;
  • Далее звенья пилы следует расположить таким образом, чтобы они были обращены в направлении заточного камня;
  • В завершение необходимо выставить требуемый угол.

Также заточка зубьев может выполняться одним за другим, где необходимо лишь менять полярность. В то же время возможна и иная схема: сначала затачиваются правосторонние зубья, после чего переходят к левосторонним. При таком варианте заточка должна выполняться через один зуб, причем можно не думать о смене полярности.

Когда вы будете рассчитывать наиболее подходящую схему заточки, ориентиром для вас будет выступать самый изношенные зуб. Крайне нежелательно их затачивать на большую глубину, поскольку это может привести к снижению прочности зубьев, что сократит их срок службы. По завершении этой работы вам необходимо заняться самой цепью: ее необходимо очистить от загрязнений, используя сжатый воздух, после чего ее придется смазать, а для этого ее следует поместить в масло и оставить в таком состоянии на несколько часов.

Используя этот способ, вы сможете обеспечить очень точную заточку, однако сразу следует быть готовым к тому, что на это придется потратить немало времени и сил.

Для проведения подобной операции можно применять и автоматизированные станки. Для этого пилу необходимо разместить в станок, надёжно закрепить ее, после чего станок нужно закрыть. Далее бензопилу включают, выставив на ней полную мощность. Когда цепь начнет двигаться, будет происходить заточка о точильный камень, который размещен внутри станка.

Преимуществом подобного способа является то, что он потребует очень мало времени — не более 1-2 минут. Однако для того чтобы воспользоваться им, у вас должно быть специальное оборудование. Причем применять следует станок того же производителя, что и цепи.

Станок для заточки цепей бензопил stihl в Ростове-на-Дону: 211-товаров: бесплатная доставка, скидка-30% [перейти]

Партнерская программаПомощь

Ростов-на-Дону

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Здоровье и красота

Здоровье и красота

Текстиль и кожа

Текстиль и кожа

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Электротехника

Электротехника

Дом и сад

Дом и сад

Промышленность

Промышленность

Торговля и склад

Торговля и склад

Вода, газ и тепло

Вода, газ и тепло

Все категории

ВходИзбранное

Станок для заточки цепей бензопил stihl

2 826

4037

Станок для заточки цепей Huter ECS-100 Тип: Заточной станок, Размер: Длина 25. 500 Ширина 22.000

В МАГАЗИНЕще цены и похожие товары

Станок для заточки цепей RedVerg RD-CS100 (красный)

В МАГАЗИНЕще цены и похожие товары

Станок для заточки цепей Вихрь СЗЦ-200 + строительные перчатки с ПВХ

В МАГАЗИНЕще цены и похожие товары

Станок для заточки цепей СЗЦ-190 Вихрь

В МАГАЗИНЕще цены и похожие товары

44 990

Станок для заточки цепей OREGON 520-230

В МАГАЗИНЕще цены и похожие товары

3 350

3900

ТСС-60013 Точильный станок для заточки цепей СОЮЗ, ЛИТАЯ СТАНИНА, ЗАЩИТА ОТ ИСКР! 220 Вт Тип:

В МАГАЗИНЕще цены и похожие товары

Станок для заточки цепей RedVerg RD-CS100

ПОДРОБНЕЕЕще цены и похожие товары

4 190

6458

Точилка электрическая для цепных пил CMI C-KKS-180/Электроточило/Станок заточки цепей Тип: Цепная

В МАГАЗИНЕще цены и похожие товары

Станок для заточки цепей Ресанта Т-220

ПОДРОБНЕЕЕще цены и похожие товары

3 150

3150

Заточной станок для цепей бензопил CHAMPION C2000 220V Тип: Заточной станок, Размер: Длина 34. 800

В МАГАЗИНЕще цены и похожие товары

3 890

4988

Электроточило Rezer EG85-CN, 85 Вт, 4800 об/мин Тип: Электроточило, Размер: Длина 26.000 Ширина

В МАГАЗИНЕще цены и похожие товары

3 329

6600

Станок для заточки цепей Диолд МЗ-0,13 Тип: Заточной станок, Размер: Длина 42.000 Ширина 22.000

В МАГАЗИНЕще цены и похожие товары

2 682

11061

Станок для заточки цепей Procraft SK950, 7000об/мин, 950Вт Тип: Заточной станок, Размер: Длина

В МАГАЗИНЕще цены и похожие товары

Станок для заточки пильных цепей Champion C2001 PRO

В МАГАЗИНЕще цены и похожие товары

4 157

4607

Станок точильный для заточки цепей Sturm! BG60016 Тип: Заточной станок, Размер: Длина 30. 000 Ширина

В МАГАЗИНЕще цены и похожие товары

3 390

5190

Электроточило Ресанта Станок для заточки цепей, 220 Вт, 6000 об/мин Тип: Электроточило, Размер:

В МАГАЗИНЕще цены и похожие товары

2 500

5075

Электроточило ХОПЕР СЗЦ-85 Тип: Электроточило, Размер: Длина 30.000 Ширина 30.000 Высота 25.000,

В МАГАЗИНЕще цены и похожие товары

Станок для заточки цепей ЭЛЕКТРОПРИБОР СЗЦ-700 Тип: для цепей, Подсветка: нет, Наличие защитного

ПОДРОБНЕЕЕще цены и похожие товары

Станок для заточки цепей Вихрь СЗЦ-200А Тип: для цепей, Подсветка: нет, Наличие защитного экрана: да

ПОДРОБНЕЕЕще цены и похожие товары

3 150

3706

Станок заточный электрический (маленький) CHAMPION C2000 Тип: Заточной станок, Размер: Длина 34. 800

В МАГАЗИНЕще цены и похожие товары

3 118

7812

Заточной станок Вихрь СЗЦ-200, 200 Вт, 6000 об/мин Тип: Заточной станок, Размер: Длина 23.200

В МАГАЗИНЕще цены и похожие товары

939

1089

Станок для заточки цепи ручной Тип: Напильник, Размер: Длина 15.000 Ширина 5.000 Высота 5.000, Вес:

В МАГАЗИНЕще цены и похожие товары

Станок для заточки цепей МЗ-0,13

В МАГАЗИНЕще цены и похожие товары

3 990

4988

Министанок заточной электрический PATRIOT SMG 230, мощность 85 Вт, 5000 об/мин, для заточки пильных цепей

В МАГАЗИНЕще цены и похожие товары

3 136

3690

Станок для заточки цепей RedVerg RD-CS100 Тип: Заточной станок, Размер: Длина 26. 000 Ширина 18.000

В МАГАЗИНЕще цены и похожие товары

1 200

1200

Станок для заточки цепей ручной Champion C6500 Тип: Заточной станок, Размер: Длина 17.000 Ширина

В МАГАЗИНЕще цены и похожие товары

2 990

2990

Ручной заточной станок для цепей CHAMPION C6500 Тип: Заточной станок, Размер: Длина 29.100 Ширина

В МАГАЗИНЕще цены и похожие товары

Станок для заточки цепей Вихрь СЗЦ-200 Тип: для цепей, Подсветка: нет, Наличие защитного экрана: да

ПОДРОБНЕЕЕще цены и похожие товары

2 страница из 15

Заточка цепи бензопилы | Орегон Продукты

Существует два основных метода заточки цепи бензопилы вручную с помощью круглого напильника или электрического шлифовального станка для цепной пилы. Третий метод, квадратная опилка, предназначен только для квадратной цепи, используемой для обрезки больших деревьев. Обратитесь к руководству по эксплуатации вашей кофемолки для настройки и инструкций. Отшлифуйте свою цепь, чтобы она соответствовала рекомендациям производителя.

  • Перчатки
  • Комплект для подачи бензопилы
  • Защитные очки
  • Электрический точильный станок с цепной пилой

1. Верхняя пластина
2. Уголок
3. Пластина скольжения
4. Впадина
5. Ограничитель глубины
6. Пятка
7. Отверстие под заклепку
8. Носок


Шаг 1

Убедитесь, что ваша цепная пила выключена, прежде чем выполнять какое-либо техническое обслуживание. Прежде чем затачивать бензопилу, необходимо знать тип цепи и угол заточки. Вы можете найти эту информацию в руководстве пользователя цепной пилы или на цепном блоке. Идентификационный код цепи обычно пишется на ведущем звене. Если вы не знаете тип или номер своей цепи, обратитесь к дилеру сети в штате Орегон или позвоните в наш отдел технического обслуживания

800-223-5168 .

Шаг 2

Наденьте защитное снаряжение, включая перчатки и очки. Если вы затачиваете цепь, когда она прикреплена к шине цепной пилы, сначала убедитесь, что она правильно натянута.

Шаг 3

Сотрите масло и смазку с цепи. Этот шаг предотвратит образование наростов на зубьях напильника или круге при шлифовании.

Шаг 4

Осмотрите цепь бензопилы на наличие повреждений. Вот на что следует обратить внимание:

  • Правильная установка стяжек и приводных звеньев
  • Треснувшие или сломанные ножи, верхние пластины ножей или стяжки
  • Погнутые, треснутые или сгоревшие звенья привода
  • Сильное абразивное повреждение
  • Чрезмерно изношенная цепь
  • Характер износа, который может указывать на изношенную шину или звездочку. Дополнительную информацию см. в Руководстве по безопасности и техническому обслуживанию пильной цепи Oregon.
  • Ослабленные заклепки (Попробуйте провернуть заклепки пальцами — если вы можете это сделать, они слишком ослаблены. )

Шаг 5

Если вы напиливаете цепь бензопилы вручную, выберите и используйте правильную напильник и напильник для цепи пилы. Это самый простой способ заточки пильной цепи.

Шаг 6

Если цепь порвалась, отремонтируйте или замените ее. Затем проверьте и отрегулируйте глубиномер. Затем заточите цепь в соответствии с рекомендациями производителя, сохраняя ее сбалансированной.

Шаг 1

Включите тормоз цепи, затем слегка зажмите шину цепной пилы в тисках. Затем отпустите цепной тормоз, чтобы можно было вращать цепь вручную (при этом обязательно наденьте перчатки).

Подсказка инструмента

Включите тормоз цепи, сдвинув верхний защитный кожух вперед. Потяните защитный кожух назад, чтобы отключить его.

Шаг 2

Если вы используете направляющую для напильника, поместите ее над фрезой так, чтобы напильник находился в горловине (между фрезой и ограничителем глубины). Убедитесь, что направляющая файла имеет две точки контакта: одну точку контакта с верхней пластиной фрезы и две точки контакта с ограничителем глубины.

Шаг 3

Держите файл в правильном месте так, чтобы 1/5 дюйма или 20 % диаметра файла располагались над верхней пластиной резака. Проще всего удерживать файл в этом положении с помощью направляющей для файлов Oregon. проверьте, должен ли угол заточки верхней пластины быть параллелен осевой линии цепи бензопилы.

Шаг 4

Найдите резак с наибольшим повреждением.

Затачивайте, используя равномерные штрихи («полная длина напильника»), чтобы удалить повреждение, подсчитывая количество ходов напильником. Вы поймете, что повреждение устранено, когда резак станет блестящим, серебристым. Подпилите все фрезы с одинаковым количеством ходов на фрезу изнутри наружу так, чтобы длины фрез были одинаковыми.

Шаг 5

Соберите все резаки на одной стороне цепи, прежде чем повернуть цепь, чтобы перейти на другую сторону. Напилите изнутри каждого резака наружу. Завершите все резаки на одной стороне цепи. Когда вы закончите, переверните пилу, чтобы повторить процесс для другой стороны цепи. Помните, что длина всех фрез должна быть одинаковой.

Шаг 6

Подпилите, чтобы удалить повреждения и сохранить одинаковую длину верхних пластин. Перепроверьте глубиномеры.

Шаг 1

Проверьте форму шлифовального круга.

Подсказка инструмента

Перед установкой нового или бывшего в употреблении шлифовального круга проверьте его целостность, постукивая по нему металлическим предметом, например шестигранным ключом. Если вы слышите глухой стук, колесо может быть повреждено изнутри, и может потребоваться замена колеса.

Шаг 2

Установите тиски в сборе на правильный угол заточки верхней пластины. Обратитесь к руководству по эксплуатации кофемолки, чтобы узнать, как это сделать лучше всего. Мы предлагаем отшлифовать вашу цепь, чтобы она соответствовала рекомендациям производителя.

Шаг 3

Используйте рекомендуемый угол резания верхней пластины, чтобы установить правильный угол наклона шлифовальной головки.

Шаг 4

Убедитесь, что ручка блокировки тисков плотно завинчена и что цепь заблокирована. Включите электрическую точилку. Заточите фрезу, опустив узел рычага-мотора. Совет. Используйте быстрые постукивающие движения, чтобы свести к минимуму перегрев поверхности земли.

Шаг 5

Когда вы закончите заточку резака, поднимите рычаг и ослабьте рукоятку. Переместите цепь вперед, чтобы расположить следующий резец, который нужно заточить.

Шаг 6

Снова заблокируйте рукояткой и заточите. Когда все фрезы будут заточены, выключите станок и отсоедините кабель питания. Часто правьте шлифовальные круги на керамической поверхности, чтобы сохранить правильную форму. Используйте вращающийся комод или перевязочный кирпич.

Шаг 1

Проверьте и отрегулируйте глубиномеры, используя приведенные здесь инструкции.

Шаг 2

Очистите весь мусор, затем тщательно смажьте цепь маслом для шин и цепей. Для достижения наилучших результатов замочите цепь на ночь.

Шаг 3

Храните заточенную пильную цепь в контейнере со смазкой, чтобы она была готова к следующему использованию.

Термин «напильник с квадратной заточкой» относится к процессу использования напильника для ручной заточки цепи с квадратной заточкой. Опиловка с квадратной шлифовкой может быть намного сложнее, чем круглая, и требует других методов. Поскольку цепь с квадратным шлифованием менее терпима к ошибкам, важно, чтобы выравнивание углов и углы подачи были точными.

Изучение надлежащего метода записи на квадратный пол может занять некоторое время. На самом деле, у большинства людей не получается с первой попытки. Поэтому не расстраивайтесь, если ваша цепочка не работает так, как вы ожидаете, с первой попытки.


Часто задаваемые вопросы


В каких случаях следует выполнять регистрацию на горизонтальной поверхности?

Поскольку цепь с квадратной шлифовкой не очень распространена, у большинства операторов цепных пил никогда не будет возможности выполнить напильник с квадратным напильником. Цепь с квадратной шлифовкой используется только в сочетании с более длинными направляющими шинами, предназначенными для распила больших деревьев. Тем не менее, преимущества производительности пиления древесины цепью с квадратной шлифовкой могут перевешивать тот факт, что пилка с квадратным шлифом может быть более сложной и оставляет меньше места для ошибок.


О чем нужно помнить, когда вы впервые подшиваете цепочку «квадрат-земля»

В то время как подшивку-подшивку можно выполнять в полевых условиях, магазин со светом и рабочим столом — идеальное место для обучения. Легче всего подпиливать в условиях, когда ваши фрезы устойчивы и много света.


Первая цепь с квадратной шлифовкой, которую вы затачиваете, должна быть цепью с квадратной шлифовкой, которая все еще имеет заводскую заточку. Не используйте старую цепочку, особенно ту, которая была предварительно заточена. Цепь, которая уже была повторно заточена, может все еще иметь прикрепленный материал впадины, который необходимо удалить.


Совет:  Вторая новая цепь с квадратной заточкой может быть удобным ориентиром для заточки цепи с квадратной заточкой. Вы можете посмотреть на зубья фрезы на второй цепи, чтобы увидеть, как они должны выглядеть.


Три правила заточки цепи с квадратным шлифованием

  1. Держите угол напильника на одном уровне с зубом фрезы
  2. Сохранение углов зуба фрезы
  3. Повторить одинаковые углы на каждом зубе; все фрезы должны быть одинаковыми.



Это создает линию (A), где угол резания верхней пластины встречается с углом боковой пластины. Для достижения наилучших результатов подпиливайте так, чтобы линия пересекала режущий угол (B).

Чтобы правильно заточить фрезу, используйте правильное положение для заточки, как показано здесь с трех разных точек зрения.

Квадратный напильник

Прежде чем приступить к опилению, поместите квадратный напильник рядом с фрезой. Определите угол файла, который вы будете совмещать с углом зуба фрезы. Когда угол выровнен, переместите файл по другой его оси, чтобы другие поверхности совпали. Обратитесь к приведенному выше рисунку, чтобы вы знали, как выглядит правильное место для хранения документов.


Как только ваш файл будет расположен, пришло время повысить резкость. Но какое направление вы должны использовать?

Пильная цепь квадратного сечения должна быть запилена снаружи внутрь (в направлении вниз). Это оставляет лучший край на хромированных режущих поверхностях и облегчает сохранение положения файла и результирующих режущих кромок в правильном выравнивании, как показано в предыдущем разделе «Позиционирование файла». Однако подпиливание снаружи внутрь быстрее изнашивает ваш файл.

Некоторые пользователи квадратных цепных пил могут предпочесть напильник изнутри наружу (в направлении вверх). Вы должны знать, что подшивка наизнанку намного сложнее.

Какое бы направление вы ни выбрали, убедитесь, что ваш напильник и режущие кромки остаются в том же положении, как показано в предыдущем разделе. Подпилите все фрезы с одной стороны пильной цепи, затем переверните пильную цепь и повторите процесс. Используйте те же позиции напильника для фрез на противоположной стороне пильной цепи.

Заточка квадратным напильником

Чтобы приступить к заточке после того, как вы выровняли углы, проведите напильником надфилем, затем снимите его и посмотрите на зуб фрезы. Там будут следы, где напильник удалил часть стали. Настройте файл на основе того, что вы видите. Продолжайте затачивать до тех пор, пока зуб не станет таким же острым, как зуб эталонной цепи.


После изготовления первого острого зуба фрезы пришло время двигаться дальше и сделать так, чтобы остальные зубья выглядели одинаково. Лучший способ сделать это — посмотреть на цепь. Подсчет количества ударов дает только приблизительную оценку, поскольку не все удары удаляют одинаковое количество материала.


Все зубья должны быть одинаковыми, поскольку это поможет обеспечить равномерный рез. Если один зуб больше или меньше других, он будет срезать куски дерева разного размера, в результате чего цепь будет вибрировать и вибрировать. Эта неточность также может привести к тому, что цепь срежется криво.


Существует три различных типа квадратных напильников: шестигранные, с двойным скосом и «гуфи».

Наиболее популярным типом напильника является шестигранная форма, также известная как «треугольный напильник». Как следует из названия, шестигранный напильник имеет шесть сторон и три угла, которые служат краем для опиливания. Из трех типов напильников шестигранный напильник имеет наименьший размер и обычно хорошо вписывается в цепочку с шагом 3/8 дюйма.

Два других типа напильников — двойной скос и «гуфи» имеют два угла для заточки и также позволяют опустить глубиномеры с поверхностями на верхней и нижней части напильника.

Используйте только напильники, специально предназначенные для долотообразных фрез с квадратной заточкой, которые можно приобрести у вашего дилера цепных пил.

Почему File Gullet?

Приблизительно после каждой пятой заточки вам нужно будет вычищать впадины, затачивая их обратно круглым напильником 7/32″. Затачивайте впадины изнутри наружу (сторона, противоположная направлению заточки), и всегда оставляйте 1/8 “полка за пищеводом. Если вы не будете регулярно чистить пазы, внешний край в конечном итоге будет препятствовать тому, чтобы рабочие углы ваших фрез врезались в древесину.

Правильная подача пищевода (справа)

Между рабочим углом и внешним краем впадины сохраняется зазор. Некоторые пользователи цепей с квадратным основанием могут предпочесть подпиливать изнутри наружу (в направлении вверх). Подача наизнанку намного сложнее. Какое бы направление вы ни выбрали, убедитесь, что ваш напильник и режущие кромки остаются в том же положении, как показано выше. Подпилите все фрезы с одной стороны цепи, затем переверните цепь и повторите процесс.

Неправильная подача пищевода (неправильно)

Если впадина заточена неправильно, зазор между рабочим углом и внешним краем впадины небольшой или отсутствует. Неправильно: зазор между рабочим углом и внешним краем впадины небольшой или отсутствует.

Часто задаваемые вопросы

Как заточить цепь?

Существует два основных метода заточки цепи цепной пилы вручную: с помощью круглого напильника или электрического шлифовального станка для цепной пилы. Узнайте, как заточить цепь бензопилы, из нашего видео с техническими советами.


Как узнать, что моя цепь затупилась, и когда ее следует заточить?

Если она больше не питается самостоятельно, вам приходится нажимать на пилу или отходы от вашей пилы образуют опилки, пришло время заточить цепь бензопилы. Хорошее эмпирическое правило — затачивать цепь каждый раз, когда вы заправляете бензин.


Натяжение цепи бензопилы

Надлежащее натяжение цепи бензопилы имеет решающее значение для работы вашей бензопилы. Узнайте, как проверить и натянуть пильную цепь, чтобы избежать риска отдачи и травм, связанных с бензопилой.

Учить больше

Обслуживание цепи бензопилы

Ознакомьтесь с методами надлежащего ухода за пильной цепью и возможными опасностями, которые могут возникнуть в результате неправильного обслуживания пильной цепи.

Учить больше

Замена поврежденной цепи бензопилы

Узнайте, как правильно отремонтировать поврежденный резак и соединить петли цепи с помощью инструментов для заклепки и разрыва цепи.

Учить больше

Настройка бензопилы

Чтобы подготовить бензопилу к оптимальной работе, следуйте этим основным советам по смазке и использованию масла.

Учить больше

Поиск деталей

Найдите полный ассортимент пильной цепи, специально изготовленной для вашей бензопилы.

Узнать больше

Руководства по продуктам

Мы хотим убедиться, что вы можете делать свою работу правильно. Ознакомьтесь с нашими руководствами по эксплуатации продуктов.

См. руководства

Наверх

How to sharpen a chainsaw chain

EgyptGambiaIsraelKenyaKuwaitLebanonMozambiqueOmanQatarSouth AfricaTunisiaTurkeyUnited Arab EmiratesZambiaZimbabwe

AustraliaAzerbaijanMainland ChinaFijiFrench PolynesiaHong KongIndiaIndonesiaJapanKazakhstanMalaysiaNew CaledoniaNew ZealandPapua New GuineaThe PhilippinesSingaporeSouth KoreaTaiwanThailandTurkmenistanUzbekistanVanuatuVietnam

AlbaniaAustriaBelarusBelgium (fr)Belgium (nl)Bosnia and HerzegovinaBulgariaCyprusCroatiaCzech RepublicDenmarkEstoniaFinland (fi)Finland (sv)FranceGeorgiaGermanyGreeceHungaryIcelandIrelandItalyLatviaLithuaniaLuxembourg (de)Luxembourg (fr)MoldovaMontenegroNetherlandsNorth MacedoniaNorwayPolandPortugalRomaniaRussiaSerbiaSlovakiaSloveniaSpainSwedenSwitzerland (de)Switzerland (fr)Switzerland (it)TurkeyUkraineUnited Kingdom

ArgentinaBoliviaBrazilChileColombiaCosta RicaDominican RepublicEcuadorGuatemalaMexicoNicaraguaRepublic of ПанамаПарагвайПеруУругвай

Канада (en)Канада (fr)МексикаСША

  1. Видео-инструкция
  2. Что нужно для того, чтобы подпилить цепь?
  3. Уголки для заточки
  4. Как часто следует заточить цепь?
  5. Как напилить цепочку?
  6. Подача в лесу
  7. Как правильно выставить глубиномер?
  8. Когда менять цепь?
  9. Точилки для цепных пил и оборудование для опиловки

Практические советы и руководства

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
