Заточка цепи станком: как выбрать, как точить, как сделать своими руками, а также обзор лучших электрических точил

alexxlab | 08.12.1990 | 0 | Разное

Содержание

Станок для заточки цепей бензопил – какие нужны диски, как сделать устройство своими руками, особенности использования

Бензопилы имеются почти у каждого хозяина загородного жилья. Они незаменимы при возведении хозяйственных построек, а также при уходе за садом. Для продления срока службы двигателя бензопил, экономии топлива необходимо производить своевременную заточку цепей. Сделать это можно с помощью станка для затачивания цепей бензопил.

Что такое станок для заточки цепей?

Осуществить заточку цепи можно двумя способами:

Ручным, при помощи напильника, специальной точилки для цепей — державки или ручного станка.
Электрическим, используя автоматический станок для заточки цепей.

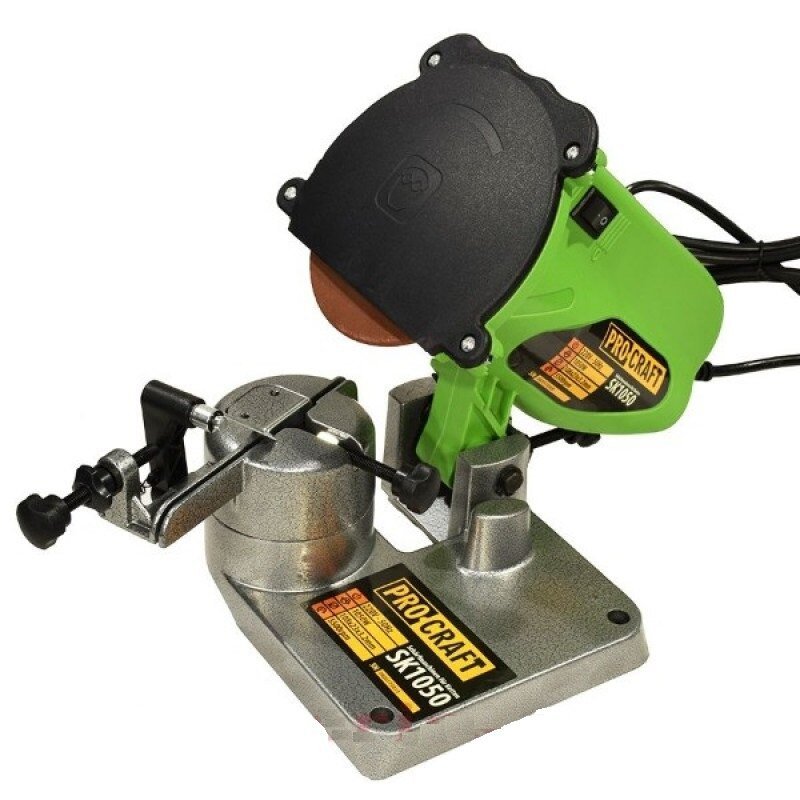

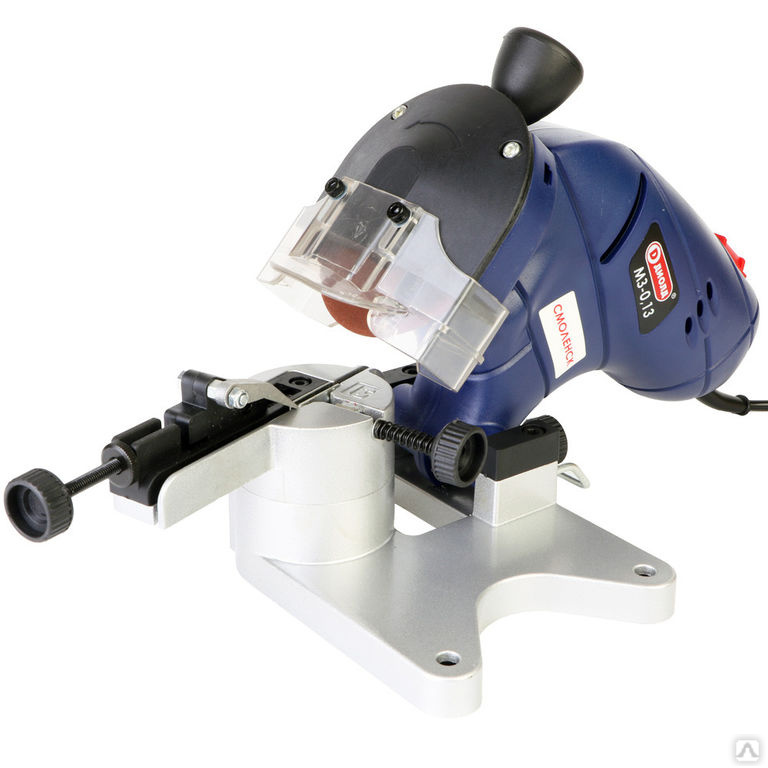

Сам станок представляет собой компактное приспособление, которое легко поместиться в небольшом помещении маленького сервиса или в частном подсобном хозяйстве. Это устройство схоже с обычным отрезным станком. Цепь бензопилы фиксируется с помощью тисков с зажимами, а положение заточного диска устанавливается вручную. Сама цепь располагается под углом, при этом заточка осуществляется движущимся диском. Кромка режущих звеньев в цепи ровняется с помощью специальных шаблонов.

Устройство станка для заточки цепей бензопил

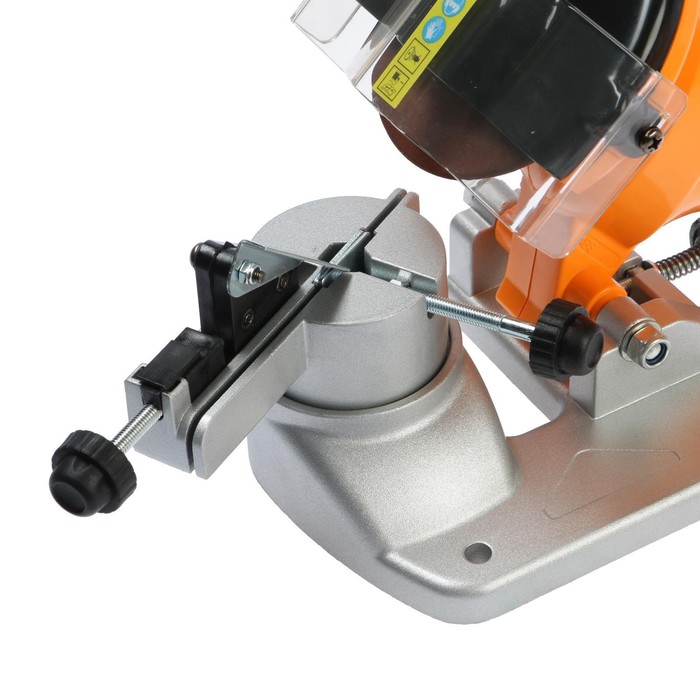

Станок для заточки имеет основание с отверстиями для крепления к рабочей поверхности. Станок для заточки пильных цепей оснащен тисками с зажимами, с помощью которых цепь фиксируется под определенным углом. Большинство станков оснащено специальной шкалой, которая позволяет устанавливать угол заточки. Станок имеет механизм для регулирования уровня реза. Для заточного автоматического станка обязателен электродвигатель, приводящий в движение заточный диск и кнопку запуска. Станки оснащены технической защитой, обеспечивающей безопасность работы.

Как выбрать станок для заточки цепей бензопил?

На сегодняшний день различают ручные и автоматизированные станки.

В целом функционал обоих типов станков схож, однако ручные станки работают с меньшей скоростью и мощностью за счет того, что все операции по заточке проводятся вручную. Точильный станок для заточки пильных цепей следует выбирать, исходя из следующих критериев:

Для каких целей будет использоваться станок (домашнее или промышленное пользование).
Тип станка (ручной или автоматический).
Комплектация оборудования. Стоит обратить внимание на наличие автоматической системы зажима, возможности регулирования степени натяжения цепей и так далее.
Мощность установки (для автоматических станков). Для домашнего использования подойдут маломощные установки потребляющие электричество из обычной розетки. А для лесопильных предприятий мощность станка может достигать 0,3 кВт.
Диаметр диска, используемого для заточки. Для домашнего использования подходят устройства от 90 до 105 мм диаметром, в промышленности — до 400 мм.

Дополнительные приспособления и функций, такие как защитные кожухи, возможность охлаждение цепи при заточке и так далее.

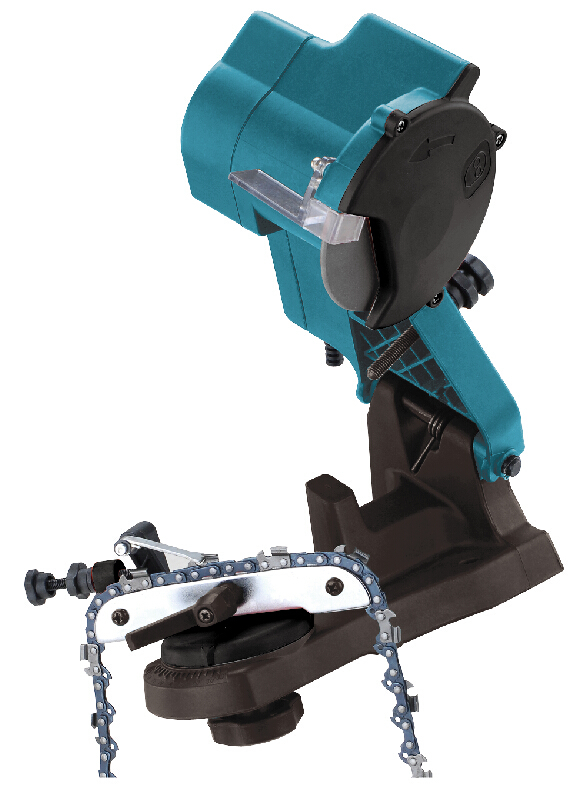

Ручной станок для заточки цепей бензопил

Такое изделие существует двух типов: стационарное и мобильное. Последний используется для личных нужд и удобен в транспортировке. Такой станок можно брать с собой в лес или на дачу, где есть необходимость быстро заточить цепь. Стационарный станок для заточки цепей бензопил чаще используют в мастерских. Ручной станок для заточки цепей имеет следующие плюсы:

Доступная цена.
Возможность качественно заточить цепь.
Работа станка без электричества.

Минусы ручного станка:

Медленная скорость заточки.
Трудоемкость процесса.
Необходимы некоторые навыки и знания для работы на этом станке.

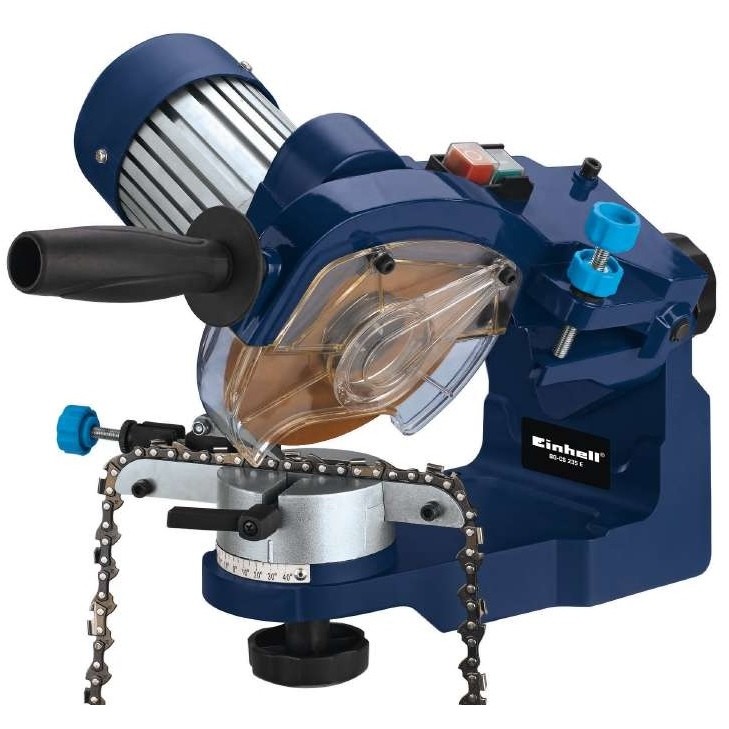

Автоматический станок для заточки цепей бензопил

Такое оборудование относится к профессиональному. Используется в крупных мастерских или на территории лесозаготовок, где большой объем работы. Участие человека в процессе минимальное. Электрический станок для заточки цепей бензопил имеет следующие плюсы:

Процесс заточки цепи полностью автоматизирован.
Быстрота процесса заточки.
Дополнительные приспособления к станку позволяют увеличить выполняемые функции.

Автоматический станок для заточки цепей бензопил имеет следующие минусы:

Высокая стоимость оборудования.
Быстрый износ зубьев и, как следствие, частая замена цепи.

Диски для станка для заточки цепей

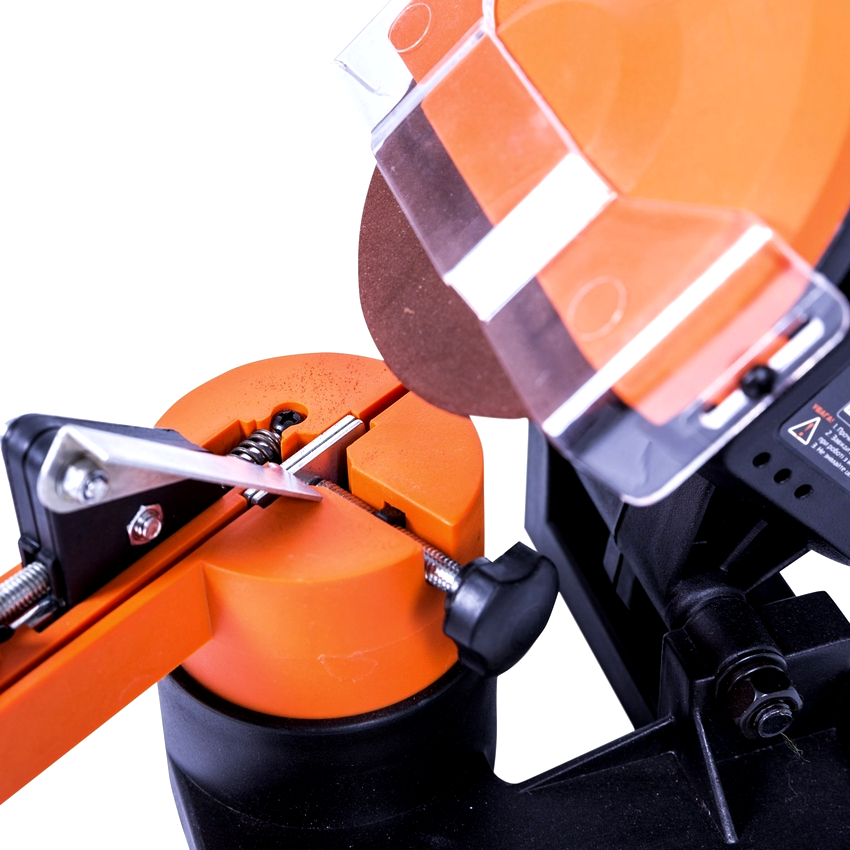

Представляют собой сменный элемент. Диски устанавливают в устройство для заточки цепей бензопил, предварительно подобрав по диаметру, толщине и зернистости круга и шагу цепи. При мелкозернистости диск обеспечивает неглубокую заточку цепи, снимая лишь микроны металла. При использовании диска с крупнозернистым материалом снимается большой слой металла, что необходимо при глубокой заточки цепи. Такие круги обладают повышенной прочностью, благодаря чему, вращаясь на больших скоростях, быстро затачивают цепи.

Рейтинг станков для заточки цепей бензопил

Оценив рынок станков для заточки цепей и проанализировав отзывы, можно составить следующий рейтинг:

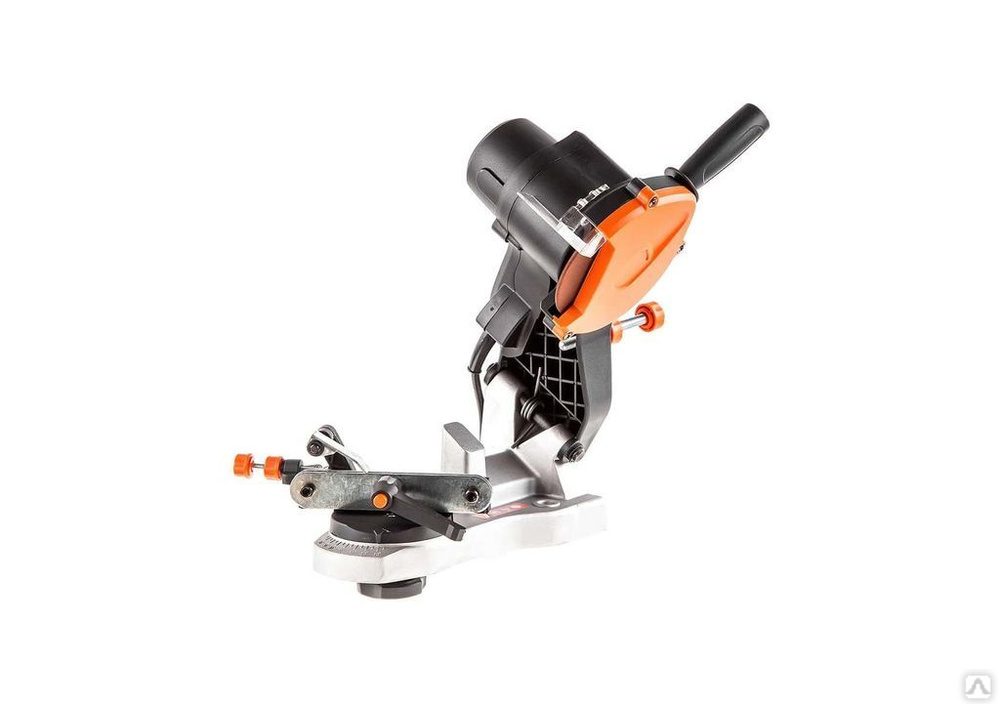

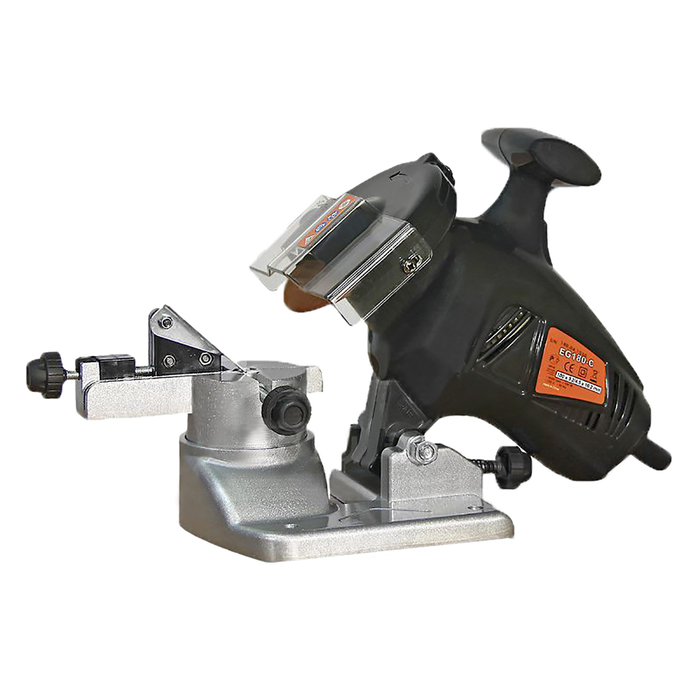

Rezer EG-200-C. Отличается прямым приводом. У такого станка для заточки цепей бензопил имеется функция зажима цепи, подсветка. Данный станок для заточки цепей бензопил имеет маленькие размеры и большую мощность. Вес 5 кг. Стоимость около $76.

Rezer EG 85-СN. Простой и удобный в эксплуатации. Тихий, отсутствие вибрации. Легкий и понятный в обращении. Вес 3,01 кг. Стоимость около $39.
Champion C 2000. Легко крепится к столу или верстаку. Рабочий стол имеет поворотную механизм от 0 до 35°. Тихий в работе. Удобство в использовании. Вес 2,74 кг. Стоимость около $35.

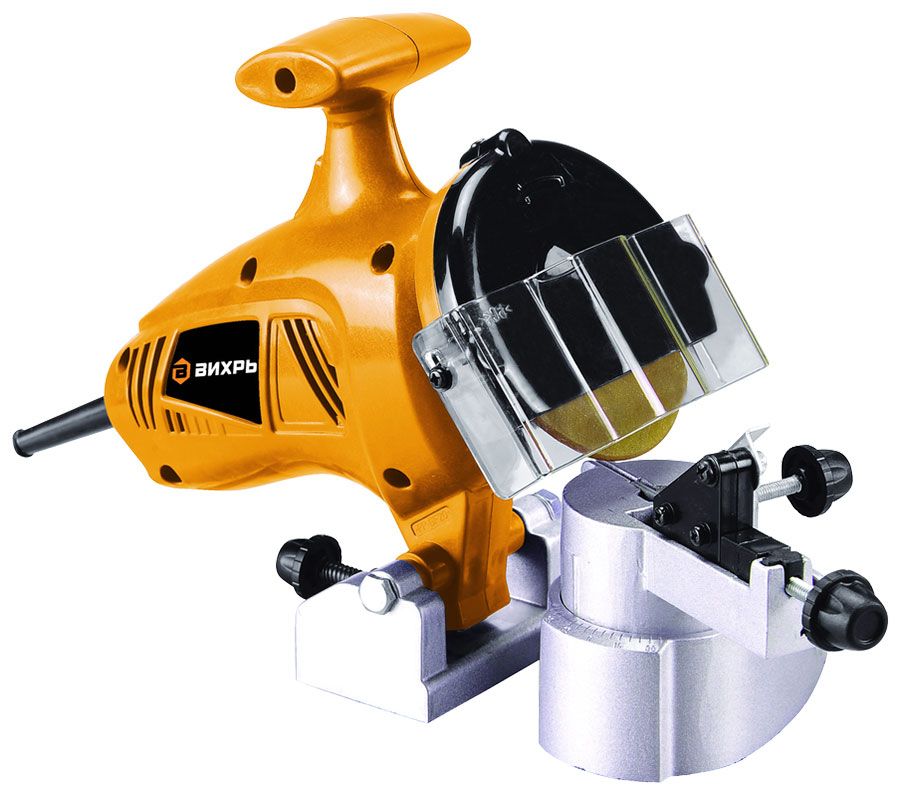

Вихрь СЗЦ-200. Компактное устройство, весом 2,5 кг. Отличается широкой сферой применения. Большая мощность. Станок для заточки цепей Вихрь имеет литое надежное основание. Стоимость около $31.

Станок для заточки цепей бензопил своими руками

Изготовить такое устройство возможно, предварительно изучив теорию работы оборудования и познакомившись со станками сделанными другими мастерами. Самодельный станок для заточки цепей бензопил можно получить, следуя следующим пунктам:

Для станка необходимо основание, которым может послужить старые слесарные тиски. Делаем в них с помощью дрели отверстие для крепления к рабочей поверхности.
Далее крепим поворотную шину с зажимами, на которую будет надеваться и фиксироваться цепь.
Затем устанавливаем заточное устройство на кронштейне.
Источником электропитания будет электродвигатель мощностью 85 Вт силой тока 220 В.
Кабель питания к двигателю подключаем сечением 3х2,5 мм.
В качестве рабочего камня для заточки можно использовать диск от болгарки.
Далее монтируем кнопку включения и выключения нашего станка.
Для удобства использования на поворотной шине размечаем шкалу от 0 до 35º.
Для опускания и поднимания привода изготавливаем рукоятку и крепим на корпус двигателя.
Для безопасности работы обязательно монтируем защитный кожух, чтобы уберечь глаза от искр.
Для работы в темное время суток крепим светодиодный фонарь.

Как пользоваться станком для заточки бензопил?

Для начала необходимо правильно снять цепь. У каждой бензопилы могут быть свои особенности демонтажа, их нужно изучить по прилагаемой инструкции. Далее цепь фиксируют с помощью зажимов на станке. Рассмотрим подробно, как пользоваться станком для заточки цепей бензопил:

Сначала необходимо выбрать угол и ширину канавки.
Далее опустить заточный диск.

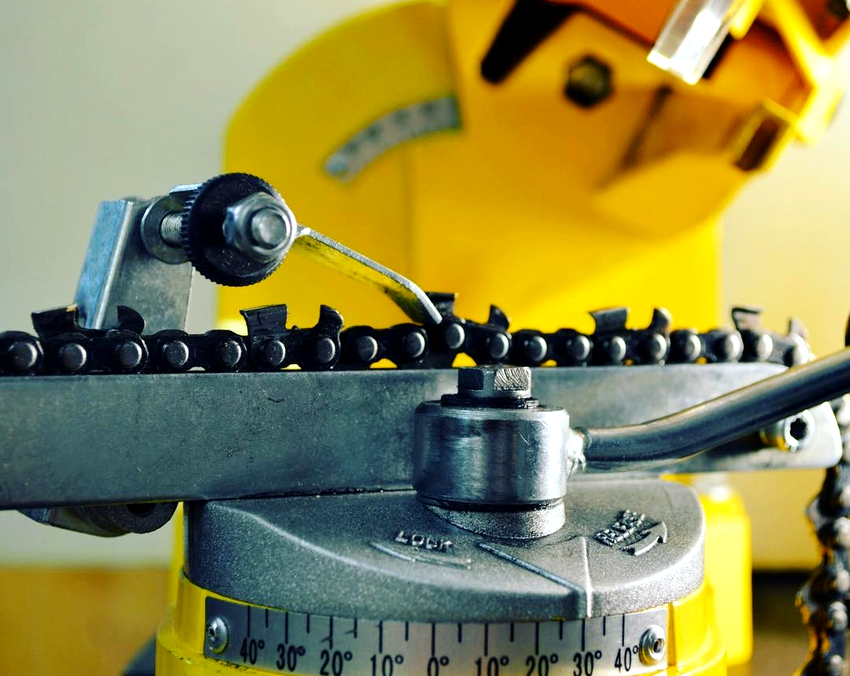

Двигая цепь по держателю, обрабатывают каждый зубец. Рационально обработать зубья цепи в одном направлении, затем сменив положение сделать то же самое в другом направлении.

Как настроить станок для заточки цепей бензопил?

При отсутствии навыков работы с таким устройством следует предварительно получить консультацию у специалиста. Приступая к работе со станком по заточке цепей, необходимо следовать следующим правилам:

Ознакомиться с инструкцией и четко следовать ей в дальнейшем.
Необходимо осмотреть точильный станок для заточки цепей, проверить комплектацию и целостность провода. Затем установить станок на рабочий стол, закрепить его, четко следуя указаниям в инструкции.
Подобрать нужный угол заточки цепи (эти данные можно найти на упаковке цепи).
Если необходима замена абразивного диска, то необходимо отключить станок от питания, снять подвижный щиток и защитный кожух. Затем извлечь старый и установить новый заточный диск. Необходимо проводить вовремя обслуживание станка.
Если обнаружены малейшие неисправности или работа устройства вызывает подозрения, следует немедленно обратиться в сервисный центр.

Как сделать станок для заточки цепей бензопил своими руками

Главная » Станок » Как сделать станок для заточки цепей бензопил своими руками

Приспособление для заточки цепей бензопил

Приспособление для заточки цепей бензопил – самый необходимый инструмент при частой работе с пилой. Носить каждый раз цепь в сервисный центр или к знакомому мастеру – удовольствие не из дешёвых вариантов, а иногда и не всегда комфортный, к примеру, если бензопила взята с собой на дикий отдых, где попросту не к кому обратиться. Для каждого случая можно предусмотреть свой способ и соответствующий ему инструмент.

Приспособление для заточки цепей бензопил

Инструмент для заточки цепей бензопил

Для диких выездок не обойтись без целого набора инструментов. Его подбирают индивидуально под тип цепи. Для этого необходимо обратиться к сопроводительной документации, чтобы сделать правильный выбор и не испортить пильную гарнитуру. В состав походного набора входит пара напильников – цилиндрический (круглый) и плоский, а также крючок для чистки цепей. Круглый напильник обычно снабжается прямоугольной насадкой, которая служит для того, чтобы ограничивать движения напильника. Ранее пользовались только таким набором, но сейчас с развитием технологий ассортимент расширяется, и на рынке появились модели, заменяющие ручной кропотливый труд. Это станки. Они имеют небольшой вес, просты в использовании, потребляют незначительное количество электроэнергии или обходятся без неё. Примером такого изделия будет станок для заточки цепей Oregon 23736A относящийся к профессиональной линии.

Станок для заточки цепей Oregon 23736A

Различают 2 вида станков – ручные и автоматизированные модели. При этом ручные лишь стабилизируют положение цепей относительно точильного элемента и фиксируют цепи, а автоматические, работают от электросети и упрощают саму операцию до элементарных действий. Некоторые электрические модели имеют даже светодиодную подсветку, которая облегчает процесс обработки. Однако в отличие от ручных станков электрическое приспособление для заточки цепей бензопил не имеет смысла брать с собой в дорогу. Если прибор будет использоваться только дома можно выбрать один из следующих: Sadko SCS-180, Forte CT3-100, Мотор СИЧ С3-150, Арсенал 3С-180, Wintech ECSS-280 PROFI. Для предприятия лучше выбрать нечто более мощное, например, Craft CSS-650 или Champion C2001.

Приспособление для заточки цепей бензопил Forte CT3-100

Как правильно точить цепь бензопилы

О том, как правильно использовать заточное устройство для цепей бензопил можно узнать из инструкции, притом, что работа с подобными приспособлениями, обычно находится на интуитивном уровне. Электрические модели имеют не более одной кнопки, которая подаёт питание, а регулировка осуществляется при использовании всего 1-2 винтов. Одни удерживают пильную цепь в статичном положении, а другие – регулируют степень стачивания обрабатываемого зубца. В электрических моделях также настраивается угол заточки. Для каждого типа цепей он индивидуальный, поскольку функциональное назначение цепных пил может быть разным, например, для продольной или, наоборот, поперечной распилки заготовок. Для его подбора они снабжаются шкалой и поворотным элементом, который имеет количество положений соответствующих числу делений от 0 до 30-35 градусов в зависимости от модели. При использовании подобных станков цепь снимается с пилы и затачивается непосредственно на нём.

Станок для заточки цепей бензопил Штиль (Stihl) модели FG2 является другим примером. Он относится к ручным приспособлениям, которые не требуют разборки инструмента, а крепятся перед заточкой цепи непосредственно на шину и фиксируются винтами. Способ их использования гораздо ближе к обработке напильником, а вся конструкция больше схожа с монтажной пилой.

Станок для заточки цепей бензопил Stihl FG2

Если подобных инструментов под рукой не найдётся, придётся использовать напильник для заточки цепи бензопилы. Помимо круглого напильника потребуется шаблон-ограничитель. Они делятся на 2 вида. Одни монтируются на напильник, после чего требуется провести над каждым зубом цепи манипуляцию, следуя направляющим на шаблоне. Вторые крепятся непосредственно на шину, и могут 1 или 2 варианта обработки – для мягкой (soft) и жёсткой (hard) обработки.

Как сделать станок для заточки цепей бензопил своими руками

Любая заточка цепи бензопилы с помощью заточного устройства намного комфортнее, чем без него, поэтому многие умельцы пытаются создать нечто подобное своими руками. Это целесообразно в том случае, когда имеется большое количество цепей, на которых можно тренироваться и оттачивать работу своего станка. Наиболее правильный станок получается на основе электродвигателя малой мощности. Он будет приводить в движение абразивный диск. Сам диск можно использовать оригинальный от готового устройства, но его стоимость будет на порядок ниже готового изделия. Шарнир для диска создают на основе подшипника. Из имеющихся кусков металла делают основу и крепят на ней двигатель с диском. Вторую часть, удерживающую цепь делают на основе небольших тисков или их альтернативе.

Процесс ручной заточки пильной цепи

Такое приспособление для заточки цепей бензопил можно сделать самостоятельно при наличии определённых навыков, предварительно рассмотрев инструменты и их модификации, имеющиеся в широкой продаже.

(Пока оценок нет)

benzopilu.com

Заточка цепи бензопилы своими руками — обзор вариантов

Правильно заточенная цепь – это одно из главных условий эффективной работы бензопилы. При желании заточить цепь бензопилы сможет каждый, однако, для этого потребуются определенные инструменты. Давайте узнаем, как наточить цепь бензопилы в домашних условиях при помощи различного оборудования.

Заточка цепей бензопил – когда и для чего выполнять процедуру?

Каждый из нас прекрасно понимает, что распиливать древесину затупленной цепью будет достаточно проблематично. Однако применение плохой цепи бензопилы принесет и другие проблемы в виде повышенного износа основных деталей и механизмов садового инструмента. В первую очередь от распиливания затупленной цепью страдает поршневая группа и шестерни пилы. Кроме того, сильному износу поддается система зажигания и карбюратор инструмента.

Разобраться в том, что цепь вашей бензопилы пора точить, помогут несколько признаков. К ним относится:

Цепь постоянно провисает, что приводит к торможению распила и неточной работе пильного полотна;
Увеличивается время, необходимое для распиливания брусьев и бревен, шина с цепью не углубляется дальше внутрь распиливаемого материала;
Меняется внешний вид и структура опилок – они становятся мелкими, неровными и острыми.

При обнаружении одного из этих признаков следует отложить работу и немедленно произвести заточку цепи бензопилы. В противном случае вы рискуете повредить жизненно важные элементы и механизмы садового инструмента.

Чем лучше точить цепь бензопилы – виды инструментов для работы

Перед тем, как точить цепь бензопилы, следует определиться с подходящим для этой процедуры оборудованием. В большинстве случаев эксперты и профессиональные вальщики используют набор специальных инструментов, в состав которого входит:

Круглый напильник – применяется в целях обработки режущих зубьев. Для более высокого качества заточки в паре с круглым напильником используется державка с линиями разметки – при работе они подскажут, в каком положении держать цепь. Для этого державку нужно установить на зубе, а напильник – под цепью;
Плоский напильник для заточки – используется в целях обработки ограничителя глубины цепи;
Шаблон – необходим для установки и соблюдения параметров заточки;
Крючок – с его помощью можно очистить цепь пилы от опилок.

Все напильники из набора должны обладать определенными размерами, иначе их применение не принесет требуемого результата. Немного реже специалистами используется станок для заточки цепей бензопил. С его помощью процедура восстановления пильного элемента своими руками выполняется в разы быстрее, однако транспортировать его при работе в лесу достаточно проблематично.

Имеющиеся на рынке станки могут быть двух типов:

Автоматический станок – позволяет заточить цепь пилы максимально быстро и эффективно. Перед работой потребуется выставить параметры заточки и вставить цепь – далее электростанок выполнит всю работу за вас;
Ручной станок – заточка с его применением отнимет немного больше времени и сил. Тем не менее, именно такой аппарат пользуются большим спросом за счет низкой стоимости и простоты конструкции.

Каждое приспособление для заточки цепей бензопил помогает сэкономить немалую сумму денег, ведь владельцу пилы не потребуется покупать новый пильный элемент сразу же после незначительного износа старой цепи.

Правильная заточка цепи при помощи набора

Обработка цепи при помощи специального набора из напильников нередко выполняется профессиональными вальщиками прямо на рабочем месте в лесу. Использовать набор достаточно удобно за счет наличия в нем шаблона с правильной разметкой. Алгоритм заточки цепи при помощи напильников выглядит следующим образом:

Для начала шину с установленной на ней цепью необходимо надежно зафиксировать;
Далее начинается непосредственно процедура заточки – для этого выполняются плавные движения круглым напильником так, чтобы его верхний конец выступал над режущей частью зуба цепи примерно на 1/5;
Все движения напильником нужно выполнять лишь в одном направлении;

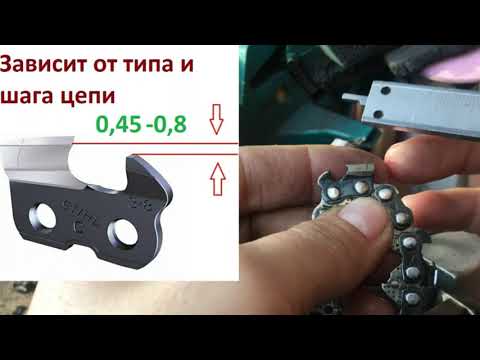

После пары заточек следует обязательно поправить положение ограничителя пропила.

Используя круглое или плоское точило, нужно придерживаться ряда определенных правил. К ним относиться:

Все ваши действия должны быть максимально аккуратными – если вы приложите слишком большие усилия, то появится риск облома режущего зуба;
Регулярно переворачивайте инструмент для заточки, чтобы избежать износа определенной его части;
Точите зубья цепи последовательно, один за другим, иначе высокого качества обработки достичь не удастся;
Каждый зуб цепи должен обрабатываться одинаковое количество раз и под одинаковым давлением напильником;
Если зубья цепи изношены неравномерно, то в качестве ориентира следует брать зубец с минимальной высотой.

Придерживаясь этих простых правил, вы сможете быстро и качественно заточить цепь своей бензопилы и продолжить распиливание древесины.

Как заточить цепь пилы посредством станка – изучаем порядок действий

Используя станок, удается добиться максимально быстрого и качественного восстановления цепи бензопилы. Для этого сначала нужно выполнить контрольную заточку определенного зуба. После этого по заданным параметрам круг для заточки цепей бензопил выполняет обработку всех остальных зубьев. Вся процедура выполняется в такой последовательности:

В первую очередь ослабьте винт регулировки зажима цепи;
Закрепите бензопилу таким образом, чтобы заточный диск был направлен в сторону тех звеньев цепи, которые поддаются обработке;
Далее потребуется определиться с тем, какие углы ставить на станке для заточки цепи бензопилы. Оптимальным параметром станет угол в 30 °;
Заточка на станке выполняется последовательно или через один зуб. Более удобным и быстрым считается второй вариант, так как он не позволяет допустить ошибок.

После выполнения процедуры машинка отключается от питания, а винт регулировки натяжения цепи затягивается.

Как сделать станок для заточки цепей бензопил своими руками?

Есть ли смысл в изготовлении заточного станка в домашних условиях? Безусловно, есть, ведь сделав самодельный станок однажды, вам больше не придется покупать или одалживать наборы для обработки цепи. Кроме того, станок позволит выполнить заточку в разы качественнее и быстрее.

Вместе с тем, не стоит думать, что изготовление станка – это простое занятие. Существует ряд проблем, с которыми, так или иначе, придется столкнуться при изготовлении аппарата. Первая из них – это выбор материала для изготовления рабочего стола, на котором будет крепиться цепь, и осуществляться регулировка положения звена по отношению к точильному диску.

Чтобы подобрать стол, нужно обязательно учесть, что он должен быть максимально крепким, так как при работе станок будет издавать достаточно сильную вибрацию. Сделав стол, можно переходить к изучению чертежей. При помощи схемы вы сможете быстро сориентироваться при подключении определенных элементов станка и не допустить ошибок.

Порядок изготовления станка выглядит следующим образом:

Надежно зафиксируйте стол на крепком основании;
Установите на стол электрический двигатель, рассчитанный для работы от сети 220 В. Мощность мотора должна составлять не менее 250 Вт, а скорость вращения – от 2 до 5 тыс. об./мин;
Далее к мотору нужно подключить абразивный круг, толщина которого не должна быть меньше 3,2 мм;
Для регулировки положения абразивного круга его нужно крепить к мотору посредством системы винтов;
Для того чтобы заточка зубов цепи выполнялась максимально точно, в верхней части стола следует закрепить градуированную шкалу. Дальнейшие работы по заточке цепи должны выполняться строго по указаниям шкалы;
При желании над мотором можно установить щиток, который будет защищать глаза и кожу владельца от абразивной пыли.

Выполнив все перечисленные действия, вы получите надежный станок, который позволит быстро и качественно заточить цепь бензопилы. При необходимости вместо абразивного круга на электродвигатель может устанавливаться алмазная насадка, с помощью которой вы сможете заточить специальные цепи для продольного пиления бензопилой.

sadovij-instrument.ru

Заточка цепи бензопилы своими руками в домашних условиях напильником или электрической точилкой, видео

Правильная эксплуатация и уход значительно влияют на качество и производительность инструмента. Для комфортной работы нужно вовремя проводить заточку цепи бензопилы. Затупленную цепь можно отнести к специалистам или же заточить её своими руками, тем более что весь процесс не является особо сложным. Необходимо лишь приобрести определённую сноровку, так как зубья на ней имеют необычную форму.

Когда нужно проводить заточку и как об этом узнать

Проблемы, которые могут возникнуть из-за несвоевременного обслуживания цепи:

кривые спилы;
большая нагрузка;
повышенный расход топлива;
более быстрый износ ведущих деталей бензопилы и сокращение срока её эксплуатации.

Быстрота затупления зубьев зависит от частоты использования инструмента и условий. Достаточно всего пару раз зацепить землю или камни, и уже понадобится делать заточку цепи бензопилы.

Признаки, по которым можно узнать, что цепь затупилась:

инструмент пытается вырваться из рук, застревает;
сыпется мелкая стружка, практически пыль;
пила углубляется только при большом усилии;
увеличивается время распила.

Помимо этого, затупленные зубья можно просто внимательно осмотреть. Даже невооружённым глазом будут заметны признаки затупления.

Чем раньше проведена заточка цепи бензопилы, тем меньше металла стачивается, а значит, она дольше сможет прослужить.

Чем и как заточить зубья цепи

Зубья цепи для пилы имеют нестандартную форму. Состоят они из основания, лопатки и ограничителя глубины. Лопатка при этом имеет вертикальное лезвие и горизонтальное, спадающее под углом. Именно благодаря этим лезвиям бензопила распиливает древесину. Работают они по принципу рубанка, стёсывая кусочки, а ограничитель регулирует их толщину (разность по высоте между ним и горизонтальным лезвием и будет толщина стружки). Наточить цепь бензопилы можно ручным методом или с помощью станка.

Наборы для заточек

Один из самых распространённых способов – это с помощью набора, состоящего из круглого и плоского напильников, державки, шаблона для ограничителя и крючка, используемого для удаления опилок. Для правильного расположения державки на неё нанесены специальные разметки, позволяющие определить верный угол для заточки. Устанавливается она на верхнюю часть зуба и ограничителя, круглый напильник при этом остаётся под ней и располагается как раз возле лезвия. Благодаря державке напильник находится на правильной высоте, а точнее, на 1/5 выступает над лезвием. Для заточки режущего зубка используют только круглые напильники, так как контур зуба имеет округлую форму.

Наборы необходимо приобретать, учитывая размер шага цепи. Нельзя использовать один и тот же комплект для заточки разных цепей.

Перед тем как начать точить цепь бензопилы в домашних условиях, шину нужно закрепить в тиски или с помощью струбцины, главное, чтобы пила не шевелилась во время обработки. Установив державку согласно разметкам, начинают плавно и не слишком надавливая, двигать напильник строго от себя 2-3 раза. Аналогичные действия повторяются и со всеми остальными зубцами. Напильник время от времени нужно переворачивать, чтобы не было одностороннего износа. Сила давления и количество движений для всех должно быть одинаковым, это необходимо для равномерной заточки всех зубцов. Если они будут разными, то в цепи могут образоваться трещины, что приведёт к её поломке.

Чтобы работать было удобнее, сначала затачиваются зубцы с одной стороны, а после них пилу переворачивают и выравнивают зубья с другой.

Точить начинают с самого маленького зубца, чтобы длина всех остальных была одинаковой с ним. После того, как работа по обработке лезвий закончена, переходят к ограничителям. Сверху на цепь устанавливают шаблон из комплекта в таком положении, чтобы ограничитель находился в отверстие. Выступающую часть стачивают плоским напильником.

На видео показан пример того, как точить цепь бензопилы напильником:

Есть другой набор, который вместо державки, имеет один шаблон, как для заточки лезвия, так и для стачивания ограничителя. Устанавливают его так, чтобы цепь попадала в отверстия. После чего круглый напильник накладывается сверху на ролики и подводится под лезвие. Во время заточки нужно следить, чтобы он всегда был параллельно боковым граням шаблона.

Для ограничителя есть 2 отдельных отверстия, с надписью Soft, что значит для мягкой древесины, и Hard – для твёрдой. Выступающую часть из прорези, стачивают плоским напильником.

Заточка проводится только от себя и плавными движениями, количество последних должно быть одинаковым для всех зубьев.

Система PowerSharp

Эта система позволяет заточить цепь за несколько секунд, даже не снимая её с шины. В комплект входит цепь PowerSharp, абразивный брус, пильная шина и заточное устройство. Для того чтобы заточить им цепь, понадобится сделать следующие 3 шага:

установить шину и цепь PowerSharp;
внутри заточного устройства закрепить брус, после чего его устанавливают на шину;
конец бензопилы упирают в какой-либо предмет и запускают на пару секунд.

В видео ниже показано более подробно, как заточить цепь бензопилы своими руками с помощью этой системы:

Ручные и электрические станки

Если зубья сильно сточились, и режущее лезвие потеряло свою форму, то выравнивать их вручную займёт много времени. В этом случае обычно используют ручной станок или электрический с кругом для заточки. Первый тип устройства имеет вид лучковой пилы с круглым напильником. Станки бывают стационарными и мобильными, которые можно установить прямо на шину.

Настраивать необходимые параметры начинают с самого маленького зубца. После того, как все зубья заточены и выровнены, круглый напильник заменяют на плоский, чтобы провести заточку ограничителей.

Преимущество электрических станков в том, что диск подводится прямо под затачиваемое лезвие. К тому же качество заточки в этом случае гарантированно и все зубцы будут одинакового размера.

В видео ниже показан пример заточки бензопилы своими руками с помощью электрического станка.

Сначала всегда затачиваются лезвия, а лишь потом ограничители.

Угол заточки можно менять – это зависит от цели назначения. Для распила твёрдой древесины используют меньший угол, а для мягкой больший. В любом случае он должен быть от 25° до 35°. 10° угол применяют для цепей, предназначенных для продольного разреза.

www.glav-dacha.ru

Заточка цепи бензопилы своими руками: тонкости, эффективные способы

Качество строительного инструмента – вопрос не просто эффективности, но и безопасности работы. Именно поэтому следует тщательно следить за состоянием рабочих частей любого инструмента и бензопилы в том числе. Необходимо своевременно затачивать цепь и при этом не обязательно обращаться к специалисту: можно осуществить весь процесс самостоятельно. Далее подробно о технологии заточки цепи бензопилы своими руками (прилагается видеоинструкция).

Заточка цепи на бензопиле: необходимость процедуры и тонкости ее осуществления

Чтобы не потратить свое время напрасно, необходимо точно знать, что цепь на бензопиле уже затупилась. Определить это достаточно легко. Так, хорошо наточенная пила мягко и быстро входит в дерево. Если чувствуется хотя бы малейшее сопротивление во время работы с деревом, это – первый признак того, что цепь уже затупилась и не следует затягивать с ее заточкой. Дело в том, что изношенность цепи может повлиять следующим образом на очень важные показатели:

уменьшается производительность инструмента;
усиливается нагрузка на мышцы тела;
расход топлива сильно увеличивается;
звенья цепи испытывают перенагрузку, тем самым сокращается срок эксплуатации инструмента.

Чтобы должным образом осуществить заточку цепи бензопилы, необходимо иметь особую сноровку, а она может появиться лишь в том случае, если имеется представление об особенностях строения пилы. Дело в том, что зубья цепи отличаются достаточно сложным и необычным строением, соответственно, процесс заточки превращается в достаточно кропотливое дело.

Итак, край цепи густо покрыт зубьями, которые имеют 2 кромки: верхнюю и боковую. Одно звено цепи представлено основанием, лопаткой и ограничителем глубины.

То, насколько быстро цепь пилы затупится, зависит напрямую от нагрузки на инструмент и условий, в которых осуществляется работа. Так, достаточно лишь пару раз попасть пилой по камню или земле и придется точить цепь.

Оптимальные способы заточки цепи бензопилы

Существует несколько способов заточки бензопил, каждый из которых имеет свои преимущества и особенности. Далее детально о каждом из них.

Заточка напильником

Заточка напильником – один из наиболее распространенных, простых и эффективных способов заточки пилы. Чаще всего в специализированных магазинах продаются готовые наборы (иногда вместе с пилой) для заточки электро- и бензопил. Простейший набор состоит из следующих элементов:

напильника цилиндрической формы, установленного в державку;
плоского напильника;
крючка и шаблона для определения нужной глубины ограничителя.

Заточка с помощью напильника

Действовать напильником для заточки зубьев цепи следует осторожно, плавно, без излишнего давления на инструмент. Перед началом работы желательно закрепить шину. После этого можно приступать к работе. Итак, устанавливаем державку на затачиваемый зуб, удерживаем ее в одном положении и слегка прижимаем напильник к затачиваемой кромке. После этого делаем несколько плавных движений от себя.

Повторяем процесс аналогичным образом со всеми остальными зубьями. При этом следует помнить о том, что все зубья должны быть заточены одинаково. Добиться этого можно, применяя для заточки каждого зуба одинаковую силу и осуществляя при этом равное количество движений.

Совет. Во время процесса заточки зубьев цепи необходимо периодически поворачивать напильник по кругу. Это позволит избежать сильно выраженного износа точильного инструмента с одной стороны.

Заточка болгаркой

Данный способ считается одним из самых простых и доступных, но с одной оговоркой: при наличии под рукой болгарки и умении ею пользоваться. В противном случае, процесс заточки может быть не таким уж и простым.

Заточку можно провести с помощью болгарки

Особенность данного метода заточки состоит в том, что цепь не нужно снимать с пилы во время заточки ее зубьев. Для заточки следует подготовить уже использованный ранее диск по металлу толщиной около 2,5 мм.

Болгарка должна быть выставлена на минимальные обороты, а сам процесс необходимо осуществлять, постепенно двигаясь по порядку от одного зуба к другому.

Заточка на станке

К сожалению, в некоторых случаях недостаточно ручного способа заточки зубьев. Это происходит в том случае, когда пила использовалась столь часто и без оглядки на последствия неаккуратного использования, что кромка лезвия превращается в нечто бесформенное. Именно для таких случаев оптимальным вариантом можно считать станок.

Для заточки зубьев цепи чаще всего используют один из следующих типов станков:

Ручной станок. Это скорее особое приспособление, нежели станок. Рабочая часть ручного станка схожа с лучковой пилой, правда, используется здесь напильник цилиндрической формы. Механизм такого станка довольно непрост, но при тщательной настройке способен совершить процесс заточки точнейшим образом.

Электрический станок. Заточку осуществляет непосредственно абразивный диск, встроенный в станок. Автоматическая настройка позволяет задать оптимальные параметры быстро и наилучшим образом. Дополнительно к станку в некоторых случаях идет защитная маска, которая предотвратит попадание в глаза искр и стружки.

Вот и все, что необходимо знать, для того чтобы быстро и грамотно осуществить заточку цепи. Удачи!

Как быстро заточить цепь бензопилы: видео

dachadizain. ru

Смотрите также

Обработка на токарных станках
Токарный станок тш 3 характеристики
Как правильно брить пах девушке станком
Станки для производства саморезов
Станок для металлочерепицы
Наладчик станков и манипуляторов с программным управлением
Станок торцовочный своими руками
Токарный станок 16б05п технические характеристики
Как плести из резинок браслеты для начинающих на станке
Станки для столярной мастерской
Сверлильные станки многошпиндельные

дешевле 4 -дюймовой машины для затопления цепной пилы 250 Вт. Единицы

Время выполнения: 25 – 35 дней

Shanghai Techway Industrial Co. Ltd.

6 Год с

КитайАгент, Дистрибьютор, Экспортер, Производитель, Торговая Компания, Оптовик

≤24 ч

Время отклика

с 10 до 19

Employees

Visit Store

Follow

Quick Details

FOB Port: Ningbo
Brand Name: TEKWAY
Model Number: TW-CGS250SC-#7026
Origin: China
Информация о продукте
Информация о доставке
FOB Порт: Нинбо
Время заказа: 25–35 дней
Вес на единицу: 2,0 килограммы
Размеры на единицу: 29,5 x 16,5 x 21,5 сантиметра
США код HTS: 8460,39,00
Единицы для экспорта: 6,0
. Размеры: 51,5 x 30,5 x 45 сантиметров
Вес экспортной коробки: 12 килограммов
Основные экспортные рынки
– Азия
– Австралазия
– Центральная Америка
-Easters Eorailsa
– South America
-Easters Eustry
– Central/South America
-Easters Easter
– Central/South America
– Easter Eustry
– Central/South America. 0008
– Mid East/Africa
– Северная Америка
– Западная Европа
Связанные продукты от других поставщиков
МИНИ – 22.00
1 комплект (MOQ)
Мини-бензопила Бытовая литиевая батарея Аккумуляторная электрическая бензопила Малая ручная электрическая бензопила
29,70 долл. США – 37,10
100 комплектов (MOQ)
Мощный мощный мотор безмолвного мотора 40 В, бензопила с литийной батареей
US $ 119,85 – 168,00
1 SETS (MOQ)
Goldmoon German 52CCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCAL
3 шт. (MOQ)
Садовая цепная пила с максимальной выходной мощностью 500 Вт
Бензиновая цепная пила с шиной 22 дюйма0005
US $ 50,00
300 штук (MOQ)
Электрическая цепь Резак
49,23 долл. США
100 шт. (минимальный заказ)
Мини-4-дюймовая пила для обрезки пил перезаряжаемая ручная одноручная литиевая электрическая цепная пила
29 долл. США.00 – 47,00
1 куски (MOQ)
Инструмент для ремонта рельса с бензопильными железнодорожными рельсами 100% из нержавеющей стали
US 50,00
50 Единицы (MOQ)
Новая цепочка для прибытия. Шарашеная шерновая села
Новая цепная шар. 60,00 – 66,00
5 шт. (минимальный заказ)
20-вольтовая 4-дюймовая мини-цепная пила Ручная одноручная электрическая цепная пила для литиевых игр
13,20 долларов США
9004 509 комплектов (минимальный заказ) 9000
115 Набор для заточки цепной пилы, электрическая шлифовальная машина, набор насадок для полировки и полировки, инструмент для цепей пилы
1,20–2,38 долл. США
100 шт. (MOQ)
Цепная пила с электроприводом Резак по дереву Запчасти для станка Зеленые работы Резак по дереву Электрическая цепная пила 90 8045 900,45 долл. США 100 шт. (MOQ)
Бензопила для обрезки и распиловки бамбука и деревьев мармелада
50,76 долл. США
100 шт. (MOQ)
Категории
Дом>
ОБОРУДОВАНИЕ>
Lawn & Garden>
Садовые инструменты и аксессуары>
Связанные поиски
9003
16-дюймовая цепь бензопилы
самозатачивающаяся цепная пила
точилка для цепей
24-дюймовая цепь бензопилы
точилка для зубов бензопилы
Аналогичные поставщики из Китая
поставщик точилки для зубов бензопилы
поставщик точилок для цепей Sthil
поставщик самозатачивающихся цепных пил
24-дюймовый поставщик цепи бензопилы
поставщик 16-дюймовых цепей для бензопил
Станок для заточки цепей бензопил: надежный помощник мастера
Станок для заточки цепей бензопил: надежный помощник домашнего мастера
Бензопила – необходимый предмет в арсенале владельца загородного участка и дома ремесленник. В процессе эксплуатации рабочая часть инструмента сильно изнашивается. Для восстановления его режущих свойств вам понадобится станок для заточки бензопил. Данное оборудование представлено в самых разнообразных видах. Чтобы правильно выбрать хороший инструмент, следует изучить его технические характеристики и ознакомиться с типами устройств.
Станок для заточки цепей бензопил выглядит как сборочный отрезной станок
Как пользоваться станком для заточки цепей
В процессе эксплуатации у любой бензопилы изнашивается рабочая часть в виде режущих зубьев. При небольшом износе их можно подправить круглым напильником. Цепь бензопилы необходимо затачивать на станке, если при резке древесины приходится прикладывать большие усилия, при образовании мелких опилок вместо крупной ломкой соломы, появлении пригара на древесине или опилках, обнаружении неправильной работы устройства, которое может прыгать, двигаться назад или в сторону.
Рабочая часть бензопилы закрепляется на станке посредством поворотных зажимов
Заточной станок представлен конструкцией, похожей по внешнему виду на сборочно-отрезной станок. Только здесь вместо отрезного диска используется шлифовальный круг. Для заточки цепи принято использовать брусок толщиной 3,5-4 мм. Он закрепляется на раме с вывешенной головкой и зажимается специальными крепежными тисками.
Перед выполнением процесса заточки звеньев бензопилы производится предварительная настройка станка с выбором угла между цепью и шлифовальным кругом, который определяется шагом зубьев. Заточка бензопилы своими руками заключается в формировании торца и боковых лезвий и обеспечении правильного зазора между передней частью режущего звена и плоскостью ограничителя глубины. На поверхность зубьев наносят специальные риски для определения необходимого угла заточки, на основании чего устанавливаются параметры работы станка.
Важно! Перед использованием станка для заточки пилы следует ознакомиться с инструкцией по эксплуатации, в которой содержатся важные рекомендации по настройке и использованию оборудования.
С помощью поворотных зажимов рабочая часть бензопилы фиксируется на станке. Абразивный диск вращается и последовательно подводится к каждому звену агрегата. Шлифовальный станок позволяет не только точить зубья, но и выпрямлять звенья цепи.
Станок для заточки цепей позволяет как затачивать зубья, так и выпрямлять звенья цепи
Станки для заточки цепей бензопил могут быть ручными, полуавтоматическими и автоматическими.
Что такое ручной станок для заточки цепей
Ручной станок для заточки цепей представляет собой небольшое механическое устройство, которое крепится к шине пилы. Такая оправа с напильником необходимого диаметра характеризуется несколькими вариантами регулировки выбора угла заточки. Оператор совершает возвратно-поступательные движения, точно выдерживая заданный параметр заточки звеньев.
Ручной станок для заточки бензопил можно использовать в местах, где нет доступа к электричеству. Характеризуется универсальностью, малым весом, компактными размерами, автономностью, отсутствием риска при выполнении работ из-за перегрева металла, невысокой стоимостью. Кроме того, механическая машинка минимально стачивает край звена, что значительно увеличивает срок службы бензопилы.
Среди недостатков можно выделить неточность угла заточки. Кроме того, при выполнении работ оператор должен учитывать количество рабочих проходов напильника, что важно для равномерного шлифования зубьев. В противном случае из-за разного размера зубьев качество цепи бензопилы ухудшится.
В местах, где нет доступа к электричеству, для заточки цепей бензопил используется ручной станок
Важно! Ручные станки не применяются для заточки цепей, оснащенных твердосплавными напыленными звеньями.
Выполнение заточки цепей с помощью ручного оборудования требует определенных навыков и сноровки. Здесь следует положиться на интуицию и глазомер. В процессе работы цепь требуется охлаждать сжатым воздухом, а в конце ее необходимо погрузить в моторное масло.
Заточка цепи бензопилы на полуавтоматах
Большой популярностью пользуются станки, оснащенные электроприводом (это связано с высокой производительностью и качеством заточки). Оборудование представляет собой сложную конструкцию, состоящую из нескольких элементов. Основой приспособления для заточки цепи бензопилы является рама, на которой установлены двигатель и тиски с направляющими для цепи. Двигатель используется асинхронного типа с прямой передачей и высокой скоростью.
Шлифовальный диск устанавливается на вал двигателя и фиксируется шайбой и гайкой. Участок крепления мотора к раме подвижен, что позволяет регулировать мотор в пространстве при необходимости установки правильного угла заточки.
Перед тем, как приступить к заточке звеньев бензопилы, необходимо предварительно настроить станок с выбором угла между шлифовальным кругом и цепью
Для установки цепи и удержания ее используются тиски с салазками. К ним крепится ограничительная пластина, контролирующая глубину резания. Когда регулировочный винт вращается по часовой стрелке, диск выдвигается, увеличивая глубину заточки.
Полуавтоматический заточной станок для заточки дисковых пил характеризуется возможностью установки точного угла заточки, выравнивания рабочего зуба. Оборудование может работать от сети 220 В и 12 В, что позволяет подключать его с помощью автомобильного аккумулятора.
Принцип работы полуавтомата для заточки пил
Принцип работы станка для заточки цепи заключается в следующем. В направляющих скольжения установлена цепь. Ограничитель опускают до упора в заднюю стенку зуба, который затачивают, не позволяя ему двигаться. Далее опускается двигатель с закрепленным на нем абразивным диском. При контакте с зубьями кромка режущего элемента стирается.
После обработки одной стороны цепочка переворачивается на другую, манипуляция повторяется. Далее оператор должен перевести цепь на следующий зуб с установкой упорной планки, после чего процесс возобновляется.
Принцип работы станка заключается в установке цепи в направляющие и опускании двигателя с абразивным диском
Важно! Для заточки цепи на электростанке важно правильно установить глубину заточки, чтобы зубья не перегревались и не теряли своих свойств в процессе работы, что негативно скажется на дальнейшей работе пилы.
К недостаткам электростанков для заточки бензопил можно отнести их высокую стоимость, которая начинается от 6 тыс. руб., необходимость периодической замены монтажных колес, что также является весьма затратным мероприятием. Алмазные варианты следует использовать для продления срока службы дисков. Однако они имеют более высокую стоимость.
Отличительные особенности автоматических станков для заточки цепей
Заточка цепи бензопилы производится на полностью автоматическом станке без непосредственного участия человека. Этот вид оборудования имеет вполне профессиональное назначение и используется на крупных лесозаготовительных предприятиях. Его целесообразно использовать в ремонтных мастерских, которым присущи большие объемы шлифовальных работ. Станок для заточки дисковых пил с твердосплавной напайкой представлен только в автоматическом исполнении.
Цепь бензопилы устанавливается на машину вручную. Далее вы настраиваете определенные параметры и запускаете устройство в работу. Рабочие органы перемещаются с помощью гидроприводов, которые управляются контроллером. Цепь затачивается двумя головками одновременно. Верхний элемент используется для режущего зуба, а нижний служит ограничителем глубины резания.
После установки прайса на станок вручную заточка происходит полностью автоматически
Важно! Цепь затачивается с обеих сторон за один проход благодаря тому, что верхняя головка вращается в обе стороны.
Автоматические станки для заточки цепей бензопил отличаются универсальностью, надежностью, долговечностью, высоким качеством и скоростью работы, повышенным уровнем безопасности. Основным недостатком является высокая стоимость такого оборудования, неоправданная для частного использования. Такие профессиональные станки для заточки бензопил также обеспечивают стандартную доводку каждого звена пилы без учета степени износа элемента по единому шаблону, что может негативно сказаться на периоде дальнейшей эксплуатации рабочей части пилы.
Важно! Автоматизированный процесс заточки цепи бензопилы сокращает срок службы оборудования на 15-20%.
Как выбрать станок для заточки бензопил: важные рекомендации
Чтобы определиться, какой станок выбрать для заточки цепей бензопил, следует в первую очередь рассмотреть основные показатели оборудования. В первую очередь необходимо указать диаметр, толщину и скорость вращения диска для заточки. Последний показатель указывает на производительность устройства и скорость удаления металла с режущей поверхности зуба. Оптимальное значение 30-35 м/с. Этот параметр не указывается производителем, но его можно рассчитать математически, зная частоту вращения диска и его диаметр.
При выборе станка для заточки бензопил необходимо обратить внимание на толщину, диаметр и скорость вращения диска
Следующим важным критерием является мощность станка. Этот показатель должен быть в пределах 85-180 Вт, что вполне достаточно. Это связано с тем, что диск контактирует с металлическим зубом в течение нескольких секунд, поэтому для качественного процесса заточки оборудованию не требуется большой мощности.
Полезный совет! Если модель машины имеет мощность 400 Вт и более, этот параметр является избыточным. В этом случае данное приспособление рекомендуется использовать для заточки ножей и любого слесарного инструмента.
При выборе приспособления для заточки цепей бензопил следует обратить внимание на комплектацию оборудования. Помимо станка, в состав может входить набор абразивных дисков различной толщины, шаблоны, калибры и другие ключи.
Важно! Машина обязательно должна иметь защитный экран, что является основным требованием безопасности.
При покупке станка для заточки цепей необходимо проверить на отсутствие люфта крепление двигателя и направляющей
Необходимо, чтобы станок был оснащен механизмами, облегчающими и ускоряющими процесс заточки, в виде натяжителя цепи, синхронизатора для автоматической блокировки зубьев при опускании точильного диска, механизма перемещения цепи и приспособления для ее зажима . Станок можно закрепить на горизонтальной части верстака или на вертикальной стене.
При выборе машины необходимо проверить место крепления двигателя и направляющей на отсутствие люфтов. Их наличие свидетельствует о некачественном оборудовании, которое не способно идеально выдержать угол заточки цепи.
Как заточить цепь бензопилы в домашних условиях: полезные советы
Прежде чем приступить к заточке цепи на станке, следует подробно изучить технологическую инструкцию по работе с инструментом. На бензопиле ослабьте прижимной винт и снимите цепь. Далее пильный элемент устанавливается под определенным углом на посадочное место, которое находится на основании. Звенья цепи бензопилы должны быть обращены к кругу.
Угол заточки может быть в пределах 0-30 градусов. Устройство должно быть зафиксировано в неподвижном положении с помощью регулировочного винта зажима. Угол подбирается индивидуально для каждого изделия. Для этого используется специальная шкала и поворотный элемент конструкции. Выбор делается по наименьшему зубцу. В первую очередь затачивается именно он. Затем согласно заданным настройкам обрабатываются остальные ссылки.
С помощью специальной шкалы и поворотного механизма угол заточки для каждого изделия подбирается индивидуально
Затем необходимо точно выровнять шлифовальный диск с краем зубьев. Станок запущен в работу, цепь заточена. Процесс выполняется последовательно для каждого элемента рабочей режущей части бензопилы или через один зуб. Второй вариант быстрее и удобнее. После окончания процесса машину необходимо отключить от электросети и ослабить винт регулировки натяжения цепи.
Статья по теме:
Бензопилу какой марки выбрать: обзор лучших современных моделей
Особенности устройств самообслуживания. Преимущества и недостатки каждого варианта.
После заточки на станке цепь бензопилы необходимо охладить. Для этого его следует продуть прохладным воздухом. Затем цепь смазывается маслом перед установкой на бензопилу. Обе последние манипуляции способны значительно продлить срок службы элемента пилы.
Рекомендации по изготовлению самодельного станка для заточки цепей
Цена станка для заточки цепей бензопилы, сделанного своими руками, будет в разы ниже стоимости заводского инструмента. Одним из основных элементов конструкции является прочная и надежная рама. В качестве основы для самостоятельного изготовления инструмента можно использовать слесарные тиски, в которых расположены отверстия для крепления к поверхности. Чтобы закрепить конструкцию на поверхности верстака, необходимо сделать заготовку для крепежа.
Выполняется шкала градусов. К основанию устройства крепится поворотная шина с фиксаторами, на которую будет устанавливаться цепь бензопилы. Для фиксации угла заточки механизм оснащен винтовой клипсой.
При самостоятельном изготовлении станка для заточки цепи в качестве станины можно использовать слесарные тиски
Для установки приспособления для заточки потребуется кронштейн. В качестве электропривода подойдет маломощный двигатель. Достаточно механизма с показателем 80 Вт. В качестве силового кабеля лучше использовать трехжильный провод сечением 0,75 мм2.
Полезный совет! Самодельные машины редко оснащаются защитными экранами, поэтому в целях безопасности лучше работать в специальных очках.
Для подъема и опускания двигателя невозможно обойтись без опорной ручки, одновременно защищающей человека от поражения электрическим током при оголении неизолированных металлических элементов конструкции. На двигатель устанавливается абразивный круг нужного диаметра. Для включения/выключения устройства можно поместить кнопку на корпус.
Рейтинг станков для заточки цепей бензопил
Определяясь, какой станок лучше выбрать для заточки цепей бензопил, стоит обратить внимание на модель Brigadier Professional GM4P. Устройство характеризуется мощностью 650 Вт и частотой вращения двигателя 6300 об/мин. Шлифовальный круг имеет диаметр 104 мм. Величина посадочного вала составляет 22 мм. Одним из преимуществ модели является улучшенная фиксация цепи. При работе машины в помещении с низкой освещенностью инструмент оснащается местной подсветкой. Купить устройство можно за 3,5 тысячи рублей.
Станок Rebit IKA1-85 от латвийского производителя способен заточить цепь всего за 5 минут
Компактный станок бытового класса Rebit IKA1-85 предлагает латвийский производитель. Модель развивает мощность до 160 Вт. При этом частота вращения шпинделя достигает 4800 об/мин. Для заточки цепи потребуется всего 5 минут.
Важно! Машина может работать непрерывно 10 минут, после чего необходимо сделать перерыв.
В набор для заточки цепи бензопилы входят крепеж, ручка и два абразивных круга диаметром 108 мм. Стоимость станка для заточки цепи составляет в среднем 3,4 тысячи рублей.
Еще одной популярной моделью, идеально подходящей для бытовых целей, является станок Протон ТЭ-130. Может работать с разными типами схем, которые характеризуются разными геометрическими параметрами. Мощность станка 400 Вт. Скорость вращения двигателя составляет всего 3000 об/мин. Прибор, благодаря точным шкалам, характеризуется универсальными свойствами. Они обеспечивают наклон под необходимым углом режущей кромки. Купить средство можно за 3,1 тысячи рублей.
Благодаря низкой цене очень популярна модель станка Kraton CSS-180
Важно! Эта модель станка справится с заточкой режущей кромки сильно изношенных цепей.
Популярностью пользуется малогабаритная модель Kraton CSS-180. Машина идеальна для домашнего использования. Мощность устройства составляет 180 Вт при скорости вращения 3000 об/мин. Угол заточки находится в пределах 0-35°. Для инструмента используется абразивный круг диаметром 100 мм с посадочным отверстием 10 мм. Основание устройства изготовлено из литого алюминия. Машина оснащена пластиковой прозрачной защитой. Стоимость устройства 3 тысячи рублей.
Популярные бюджетные модели шлифовальных станков для домашнего использования
Станок «Калибр Мастер ЭЗС-130М» подходит для домашнего использования. Скорость вращения двигателя достигает 3000 об/мин, его мощность составляет 130 Вт. Модель имеет малый вес и компактные размеры, что обеспечивает легкую транспортировку и удобное хранение. Благодаря тому, что угол заточки может варьироваться от 0 до 30 градусов, инструмент можно использовать для разных моделей пил, в том числе «Макита» и «Хусварна».
Каркас надежно крепится к верстаку или столу, что обеспечивает высокий уровень устойчивости. Модель отличается низким уровнем шума при заточке цепи бензопилы. Цена машины 2,6 тысячи рублей.
Небольшой вес и компактные размеры модели Калибр Мастер ЭЗС-130М делают ее идеальной для домашнего использования
Хороший станок предлагает украинская компания Садко. Модель SS-85 PRO представляет собой полупрофессиональное оборудование, характеризующееся мощностью 85 Вт и частотой вращения двигателя 5000 об/мин. Вес инструмента всего 2,5 кг. Глубина заточки регулируется с помощью специальной кнопки. Повышенная безопасность при заточке цепи обеспечивается удобным реверсивным замком. Стоимость машины 2,5 тысячи рублей.
Хорошо себя зарекомендовал бюджетный полуавтомат «Жук-220», работающий от сети 220 В. Модель характеризуется мощностью 85 Вт и скоростью вращения шпинделя 5500 об/мин. Инструмент имеет компактные размеры и малый вес, что делает его идеальным для использования на даче или в небольшой мастерской. Для заточки цепи используется круг диаметром 105 мм. Корпус инструмента изготовлен из ударопрочного пластика. Купить машину можно за 2,2 тысячи рублей.
Популярен станок для заточки цепей «Вихрь СЗЦ-200» отечественного производителя. Инструмент имеет ударопрочный пластиковый корпус, что гарантирует надежную защиту электродвигателя от повреждений. Мощность двигателя 200 Вт, частота вращения 6000 об/мин. Станок отличается прочным литым основанием, что обеспечивает ему повышенную устойчивость при работе. Главным преимуществом такого средства является невысокая стоимость, достигающая всего 2 тысяч рублей.
Важно! Машина оснащена прозрачным защитным кожухом, защищающим руки, глаза и одежду от искр и абразива.
Садко СС-85 ПРО модель полупрофессионального станка с частотой вращения двигателя 5000 об/мин который имеет небольшие габариты и весит всего 6 кг. Его можно транспортировать, устанавливать за считанные минуты на верстак или стол. Устройство оснащено удобной системой крепления, позволяющей надежно зафиксировать его на поверхности в стационарном положении.
Абразивный диск изменяет угол наклона в пределах 0-35 градусов, позволяя производить обработку основных и упорных зубьев. Его также можно регулировать в зависимости от глубины заточки. Доводка рабочей части осуществляется с помощью специальной шкалы. Шлифовальные круги имеют диаметр 145 мм, скорость вращения 3000 об/мин. Мощность станка Чемпион для заточки цепей составляет 230 Вт.
Модель оснащена подсветкой рабочей зоны для удобства использования и защитным кожухом для безопасного хранения. Устройство оснащено двумя абразивными дисками, специальными ключами и калибровочными калибрами. Купить станок Чемпион для заточки цепей можно за 6,9тысяча рублей.
Станок Rezer EG235-CN изготовлен из нержавеющей стали и отличается малошумностью работы и отсутствием вибрации
Характеризуется малошумностью работы и отсутствием вибрации при работе станка Rezer EG235-CN машина. Имеет устойчивую платформу, что позволяет надежно установить инструмент на базу. Мощность двигателя составляет 200 Вт при частоте вращения 4500 об/мин. Инструмент, изготовленный из нержавеющей стали, отличается надежным зажимным механизмом. Для удобства работы рабочая зона освещается при слабом освещении. Стоимость машины начинается от 6,5 тысяч рублей.
Внимания заслуживает станок Огедоп 5, который можно смело использовать в домашних мастерских. Мощность оборудования 85 Вт, скорость вращения шлифовального диска 5000 об/мин. Купить станок Орегон для заточки бензопил можно за 7,8 тыс. руб.
Лучшие профессиональные автоматические станки для заточки цепных пил
Одной из лучших профессиональных моделей для заточки цепных пил является станок Sthil USG. Мощность устройства составляет 180 Вт. Скорость вращения диска станка для заточки цепи «Штиль» 2800 об/мин. При работе устройства уровень шумового потока достигает значения 75 дБ.
Станок для заточки цепей Sthil USG – одна из лучших профессиональных моделей
Важно! Данная модель станка для заточки бензопил «Штиль» не оснащена поворотным механизмом.
Каркас из ударопрочного пластика надежно фиксируется на верстаке или другой ровной поверхности. В комплектацию станка для заточки цепей «Штиль» входит штангенциркуль и два профильных шлифовальных круга. Инструмент можно использовать в качестве точилки для цепей, оснащенных твердосплавными напайками и зубьями со шлифовальной кромкой. Цена станка «Штиль» для заточки бензопил достигает 27 тысяч рублей.
Еще одна машина для профессиональной работы – модель Oregon 519789, имеющая мощность 214 Вт. Этот инструмент может заточить цепи бензопилы с шагом 1/4-3/4 дюйма. Благодаря усовершенствованной системе зажима заготовки процесс выполняется быстро и безопасно. Станок может использовать абразивные круги толщиной 3,2, а также 4,7 и 6 мм. Благодаря наличию торсионной пружины производительность работы значительно возрастает.
По многочисленным отзывам, станок для заточки цепи бензопилы очень удобен в использовании, что возможно благодаря эргономичной рукоятке с кнопкой запуска и оптимальному уровню подсветки. В комплектацию станка входят три шлифовальных круга. Купить модель можно за 31 тысячу рублей.
Станок для заточки цепей Орегон способен заточить цепь любого вида с разным шагом звеньев
Еще одна профессиональная модель этого производителя – станок Огедоп 620-230. Это усовершенствованный инструмент, который характеризуется сокращением времени заточки на 50%, что стало возможным благодаря наличию гидроусилителя. Станок также имеет улучшенную геометрию заточки зубьев с углом до 55°.
Станок для заточки цепей Oregon оснащен 3-мя шлифовальными кругами разного диаметра. Для работы в слабоосвещенном месте прибор имеет подсветку в виде 15-ваттной лампочки. Инструмент может развивать мощность до 214 Вт, обеспечивая скорость вращения шпинделя 6000 об/мин. Станок способен заточить цепь любого вида с разным шагом звеньев. Стоимость инструмента 32,2 тысячи рублей.
Пильный механизм любой модели бензопилы рано или поздно выходит из строя. Чтобы вернуть ей работоспособность, потребуется заточка цепи. Для этого существует большой набор инструментов. Для быстрого и качественного выполнения работ оптимальным вариантом станет станок для заточки цепи. При выборе техники следует ориентироваться на ее основные характеристики и учитывать отзывы специалистов и потребителей о популярных моделях мировых брендов.
Поделись, если понравилось
AFF – MOT Arti Tec Станок для заточки бензопил.
JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

Привет
Может кто-нибудь рассказать мне немного об этом станке для заточки бензопил. AFF-MOT Artitec с колесом 100×4,5×10 мм.
Я думаю, что это для вырезания квадратного пропила в цепочке.
Я видел ручную пилку квадратного пропила, но ничего об использовании или настройке для этого с помощью машины.
У меня есть один из них на пути ко мне (наберите AR-AFFAVAU(MP )) и я сообщу о том, на что он похож, когда у меня будет время поиграть с ним. Я думаю, что может быть полезно быстро проклеить цепь вокруг цепи, хотя результат может быть не очень точным.
Глядя на видео ниже, можно увидеть движение фрезы (выглядит так, как будто фреза поднимается) каждый раз, когда зуб стачивается. Я не уверен, является ли это ошибкой пользователя, плохой настройкой или недостатком конструкции машины. Груз цепи может помочь? Или улучшение направляющей / зажима цепи? В основании также выглядит много изгибов. Я надеюсь, что можно будет сделать его более прочным.
