Заточка цепных пил своими руками

ГлавнаяДачаСадовый инструмент

Только благодаря хорошей заточки цепи можно пилить практически, не прикладывая усилий. Как только цепь теряет заточку пилить становится значительно труднее. Другими признаками затупившейся цепи являются мелкая стружка и сильный разогрев цепи. Заточка цепных пил может полностью устранить все описанные проблемы, и цепная пила будет работать как новая. О том, как правильно заточить цепную пилу будет рассказано в этой статье.

Содержание

Приспособления для заточки цепной пилы Маркировка цепи и выбор заточного набора Как заточить цепную пилу правильно Заточка цепной пилы своими руками видео

В отличие от сменных пилок электролобзика или полотен ножовки пильная цепь имеет приличную стоимость, поэтому выгоднее провести заточку нежели менять цепь. Заточить цепь можно отдав ее в специализированную мастерскую, либо сделать это своими руками на месте.

Чаще всего прибегают к самостоятельной заточки цепи.

Вызвано это тем, что затачивать или поправлять заточку приходится достаточно часто. По большому счету проверять заточку цепи следует каждый раз перед началом работы. Потратив несколько минут на правку заточки можно значительно сэкономить силы при работе.

Приспособления для заточки цепной пилы

Для цепных пил, используемых в быту наибольшее распространение нашли два вида инструментов: приспособление для заточки цепной пилы PowerSharp от Oregon и точилка для цепной пилы состоящая из напильника и шаблона. Это самые простые и доступные инструменты. Конечно по мимо них существуют станки для заточки и более совершенные приспособления, однако их трудно купить в свободной продаже и стоимость их сопоставима со стоимостью цепной пилы.

Рис.1. Система PowerSharp от Oregon.

Насадка для заточки цепной пилы PowerSharp от Oregon наиболее простой способ заточки цепи, особенно для непрофессионала. Фактически это приставка для заточки цепной пилы на шину.

В качестве заточного элемента используется камень. Для заточки необходимо установить устройство на шину и включить пилу.

Насадка для заточки цепной пилы обладает одним существенным недостатком, для использования приспособления для заточки необходимо иметь специальную шину с дополнительными двумя отверстиями. Если вы выбираете новую пилу, то это можно предусмотреть, если у вас старая пила, то вам такое устройство не подойдет, либо придется приобретать специальную шину для цепной пилы.

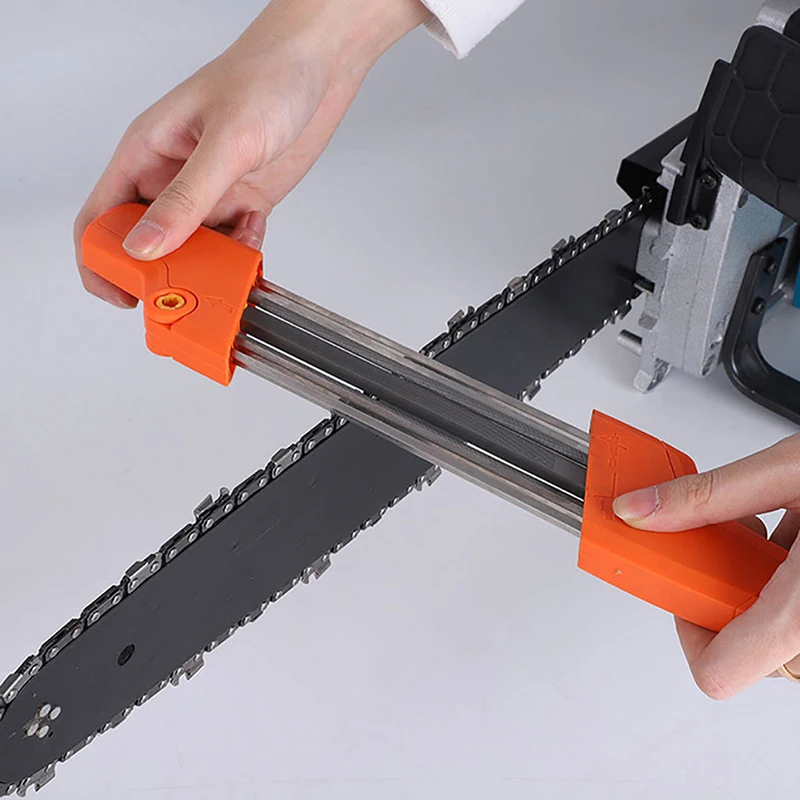

Заточка цепной пилы своими руками довольно просто выполняется с помощью напильника. Этот способ лишен недостатка вышеописанной системы, однако заточка цепи с помощью ручного инструмента более трудоемка.

Рис.2. Набор для заточки пильных цепей.

Как заточить цепную пилу вручную? Все достаточно просто, нужно приобрести круглый напильник для цепных пил и шаблон для заточки, обычно они продаются одним набором.

Далее нужно на зуб пилы установить шаблон и напильником заточить режущую поверхность зуба. После чего с помощью второго шаблона поправить ограничитель глубины реза.

Маркировка цепи и выбор заточного набора

Несмотря на простоту заточки пильной цепи важно правильно подобрать заточной набор. Конечно желательно приобретать его вместе с пилой, однако часто заточной набор начинают искать, когда пила уже затупилась.

Различные цепи имеют различные геометрические параметры зубьев. В зависимости от этого применяются напильники различного диаметра, и в зависимости от ширины цепи различные шаблоны.

Чтобы определить тип цепи необходимо изучить ее маркировку. Несмотря на то, что цепи стандартизированы маркировка у различных производителей может отличаться. Поэтому целесообразно уточнить тип цепи на сайте производителя. Так же можно руководствоваться нижеприведенной таблицей.

Рис.3. Определение шага цепи.

Как заточить цепную пилу правильно

При заточке зуба напильник для цепных пил должен двигаться строго в горизонтальной плоскости.

Рис.4. Положение шаблона и напильника относительно цепи.

Угол заточки цепной пилы большинства цепей составляет 30 градусов. Важно стараться сохранять этот угол.

Основное усилие на напильник следует прикладывать при движении напильника вперед. При движении напильника назад усилие необходимо снижать.

Заточка цепной пилы напильником выполняется через зуб. Сначала следует заточить все зубья в одном направлении, потом повернуть пилу на 180 градусов и заточить все зубья в другом направлении.

Рис.5. Корректировки глубины реза цепи.

После заточки зубьев следует скорректировать ограничитель глубины пила с помощью шаблона. Без коррекции производительность пилы будет значительно ниже.

Заточка цепной пилы своими руками видео

Как видно из описания, заточка цепной пилы своими руками выполняется без особых проблем. Важно правильно подобрать напильник для цепных пил и шаблон, руководствуясь маркировкой на пильной цепи. Далее соблюдая угол заточки цепной пилы поправить режущую кромку зуба цепи. Соблюдая эти правила ваша цепная пила будет всегда острой, и работа с ней принесет только удовольствие.

Пожалуйста оцените статью

• 2.32
• 1
• 2
• 3
• 4
• 5

Понравилась статья?! Поделитесь с друзьями!

Комментарии (0)

Всё про пильную цепь – строение, заточка, обслуживание

Бензиновые и электрические пилы – это удобный и производительный инструмент, который при должном уходе сможет работать долгие годы. Как правильно следить за инструментом мы рассказали в статье «Обслуживание и уход за бензопилами», а сейчас поговорим о том, как ухаживать за цепью пилы, которую время от времени необходимо затачивать.

Заточить цепь можно в сервисном центре или специализированной мастерской, а можно выполнить заточку своими силами. Находясь далеко от благ цивилизации, в лесу, в деревне, на даче, для того чтобы продолжить рабочий процесс, заниматься заточкой цепи придётся самостоятельно.

Когда нужно затачивать цепь?

Цепь тупится от интенсивной работы, если режущая часть задевает землю, песок, гравий – это наносит сильный вред пильному полотну.

Многие пользователи на ранних стадиях не замечают изменения в работе пилы, ухудшения качества пиления. Что зачастую приводит не только к падению производительности, но и к разрушению направляющей шины и её элементов. Ухудшение заточки уменьшает срок службы инструмента, поэтому за остротой цепи нужно следить.

Работать пилой с затупленной цепью нельзя, потому что это создаёт лишнюю нагрузку на двигатель, повышает расход топлива и ускоряет износ узлов бензопилы.

Если в процессе работы пилой выпадающая стружка стала более мелкой, шина плохо углубляется в заготовку, оператору приходится с силой надавливать на инструмент для осуществления пропилов – всё это говорит о том, что зубья пильной цепи сточились и требуют заточки.

Ухудшение в работе пилы заметить не сложно, после чего следует, как можно раньше приступить к заточке цепи. Чтобы привести цепь в рабочее состояние самостоятельно, необходимо знать особенности геометрии режущей части пильного полотна, понимать нюансы заточки и иметь под рукой нужный инструмент.

Строение пильной цепи

Пильная цепь состоит из следующих элементов: ведущих звеньев, режущих звеньев – имеют ограничитель глубины и режущий зуб с маркировками по заточке, соединительное звено и шарнирное соединение или заклёпка. Нижняя часть ведущего звена называется хвостовиком. Между соединительными звеньями есть каналы, в которые попадает смазка.

Режущие звенья делятся на право и левосторонние. Верхняя широкая часть зуба, предназначена для осуществления пропила. Цепи разных производителей могут сильно различаться формой зубьев. Существуют две основные конфигурации зубьев – чипперная и чизельная. Но есть также резцы и других форм.

Верхняя и боковая – режущие кромки зуба имеют определённую заточку. Угол заточки для цепей продольного пиления составляет 10 градусов, для поперечного 30 градусов. Цепи продольного пиления применяются редко.

Шаг цепи – это расстояние между серединами первой и третьей соединительных заклёпок, разделённое пополам. Шаг цепи измеряется в миллиметрах или дюймах. Наиболее распространённые цепи с шагом 0,325 и 3/8 дюйма, 8,255 и 9,525 мм соответственно. Если при пилении применять цепь с меньшей толщиной звена и меньшим шагом, распил будет более чистым и аккуратным. Мощные бензопилы укомплектованы цепями 0,404 дюйма. Такие цепи более производительные.

Важной характеристикой цепи является толщина хвостовика. Существуют пять стандартных толщин хвостовиков: 1,1; 1,3; 1,5; 1,6; 2 мм. Толщина 1,3 мм или 0,05” является самой распространенной и применяется на бытовых и профессиональных моделях бензопил. Толщина ведущих звеньев должна подходить к ширине паза направляющей шины.

Долговечность цепи определяется ударопрочностью и вязкостью, слишком твёрдые зубья плохо поддаются ручной заточке. При изготовлении цепей применяются износостойкие легированные стали. Для повышения поверхностной твёрдости резцы хромируются, увеличения вязкости зубьев добиваются, применяя дробеструйную обработку.

Расстояние ограничителя глубины

Режущее звено состоит из режущего зуба и ограничителя глубины, его ещё называют контрольный зуб. Разность по высоте между верхней частью ограничителя глубины и спинкой зуба является расстоянием ограничителя глубины, на которую пильная цепь врезается в древесину. Следовательно, толщина стружки равна расстоянию ограничителя глубины.

Расстояние ограничителя глубины устанавливается в зависимости от шага цепи. Нормой считается расстояние от 0,5 до 0,8 мм, в среднем 0,6 мм. Увеличение этого показателя будет приводить к сильной отдаче и вибрации при работе пилой. Следствием слишком низких значений будет падение производительности пиления. Расстояние ограничителя глубины с каждой заточкой цепи уменьшается, потому что стачивается верхняя грань зуба, ограничитель глубины также необходимо периодически подтачивать. Примерно после каждой 2 – 3 заточки зуба.

Заточка цепи

Чем раньше зубья, которые начали тупиться, будут заточены, тем меньше материала придётся снимать при заточке, что позволит продлить срок службы цепи.

В процессе заточки цепи нужно соблюдать несколько правил и учитывать следующие параметры: высота ограничителя пропила и острота углов режущего звена устанавливаются изготовителем цепи. Также важно чтобы размеры всех звеньев цепи были одинаковы, иначе производительность может снизиться, вырастет уровень вибрации и увеличится нагрузка на двигатель пилы, на цепи могут появиться трещины, которые в итоге приведут к разрыву цепи.

Пильную цепь можно затачивать с помощью ручного напильника или на электрическом заточном станке. Каждый инструмент имеет свои особенности работы.

Заточка цепи с помощью напильника

Перед заточкой цепи необходимо узнать её параметры, потому что напильник подбирается в зависимости от шага цепи.

Предварительно нужно установить тормоз цепи. Если вы находитесь в полевых условиях, пила зажимается между коленей. Главное, не забудьте пометить мелом зуб, с которого начнёте.

Внутренний контур зуба имеет форму близкую к окружности и следовательно затачивается круглым напильником соответствующего диаметра. Перед заточкой верхний край напильника должен быть немного выше режущей кромки зуба.

Заточка цепи требует точного позиционирования напильника и выверенных движений относительно затачиваемой кромки. Нужно расположить напильник в зеве зуба под углом 90 градусов по отношению к цепи в вертикальной плоскости, и от 30 до 10 градусов в горизонтальной. Движения напильником следует осуществлять только в одну сторону, от себя. Число движений на каждый зубец должно быть одинаковым. Величина всех зубьев цепи должна подгоняться под величину самого сточенного зуба.

Ограничитель глубины пропила или контрольный зуб в случае необходимости стачивается плоским напильником.

Чтобы обеспечить правильную заточку цепи рекомендуется применять специальные наборы, которые идут в комплекте с бензопилой. Также набор для заточки цепи можно приобрести отдельно. Набор для заточки включает в себя: напильник, калибр, вспомогательные приспособления.

Следует отметить, что если пользователь не располагает определёнными навыками в заточке пильных цепей, следует обратиться к профессионалам в соответствующий сервисный центр.

Заточка цепи ручным станком

Не каждый мастер сможет качественно заточить цепь напильником. Если режущая часть пилы жёстко столкнулась с гравием или песком, она теряет свою рабочую форму, простая заточка напильником не поможет привести цепь в рабочее состояние. В этих случаях используется заточка на специальном станке. Станки подразделяются на ручные и электрические с заточными кругами. Они могут быть стационарными или мобильными, последние устанавливаются прямо на шину.

Мобильный станок своей формой напоминает лучковую пилу с тисками для жёсткой фиксации на шине пилы. Рабочая часть ручного станка представляет собой круглый напильник. Такие станки не только затачивают цепи, но и правят их, подгоняя длину верхней кромке всех зубьев под один размер равный самому меньшему зубу, который считается контрольным. Для стачивания ограничителя выставляется плоский напильник.

Наиболее удобным для заточки пильной цепи является электрический заточный станок. Точные настройки такого оборудования позволяют устанавливать цепи под необходимым углом и с помощью шлифовального круга доводить режущие элементы пильной цепи до нужно уровня заточки.

Сервисные центры ТМК Инструмент

Заточить цепь и провести техническое обслуживание пилы и любого другого оборудования можно в сервисных центрах ТМК, которые считаются одними из лучших в России. Высокий профессионализм сотрудников, современные технологии диагностики и методы оперативного устранения неполадок позволяют быстро и качественно решать любые задачи, которые ставят перед нами клиенты.

Как безопасно заточить бензопилу за 7 шагов

Фото: istockphoto.com

Как и любой другой инструмент в вашем арсенале, бензопилу необходимо правильно и постоянно обслуживать, чтобы она работала эффективно. Конечно, вы можете нанять профессионала для заточки бензопилы, но большинство домашних мастеров могут научиться затачивать бензопилу, чтобы справиться с работой самостоятельно и сэкономить при этом немного денег.

Если вы заметили, что ваша бензопила больше не режет так легко и чисто, как раньше, самое время научиться затачивать лезвие бензопилы и проверять наличие тупых или заточенных зубьев. Если вы не знаете, как действовать дальше, читайте дальше, чтобы узнать, как заточить цепь бензопилы и поддерживать лезвие бензопилы в хорошем рабочем состоянии.

Инструменты и материалы

• Файл бензопила
• отвертка
• Полотенце
• Минеральный дух
• GLOVES
• ЗАБОЧКИ
• См. Полное список. Большинство моделей, принадлежащих домовладельцам, обычно включают следующие детали:
  • Двигатель
  • Приводной механизм
  • Направляющая шина
  • Цепочка
  • Хил
  • TOE
  • Notch
  • Боковая пластина
  • Top Plate
  • Guulet
  • Глубина
  • Rivet HOLE
  . Выбор. com

  Напильники для бензопил изготавливаются определенных размеров, которые соответствуют размеру и форме зубьев бензопилы. Если напильник слишком большой или слишком маленький, может быть трудно правильно заточить лезвие. Несмотря на то, что существует множество размеров, наиболее популярными размерами файлов являются 4 миллиметра, 4,8 миллиметра и 5,5 миллиметра. Всегда проверяйте руководство пользователя, чтобы убедиться, что вы используете правильный файл.

  • 4 мм: Напильники этого размера обычно используются с цепными пилами с шагом цепи 0,25 дюйма. Кодовый номер на глубиномере — 1.
  • 4,8 мм: Кодовый номер на глубиномере — 2, что означает, что цепную пилу следует затачивать 4,8-миллиметровым напильником, подходящим для 0,325-дюймового напильника. шаг цепи.
  • 5,5 мм: Используется с цепными пилами с шагом цепи 0,404 дюйма. Этот размер файла обозначается кодовым номером 4, расположенным на ограничителе глубины цепной пилы. 9

    Фото: istockphoto.com и повышение общей эффективности. Существуют контрольные признаки, на которые следует обратить внимание, если цепь бензопилы нуждается в заточке. Примите меры и возьмите точилку, если заметите что-либо из следующего:

    • Обратите внимание на обломки бензопилы . Если пила выплевывает пыль, а не острые щепки, вероятно, ее нужно заточить.
    • Точно так же, если вы обнаружите, что вам нужно приложить больше физических усилий для прорезания дерева, то это признак того, что зубья на цепи затупились.
    • Другим признаком того, что цепь нуждается в заточке, является то, что лезвие тянет в одну сторону больше, чем в другую. Вам нужно будет заточить цепь бензопилы, чтобы выровнять режущие зубья.

    СВЯЗАННЫЕ С: Лучшие бензопилы Stihl 2021 года

    Как заточить бензопилу

    Существует два подхода к заточке бензопилы: во-первых, эту задачу можно решить с помощью электрической заточки цепной пилы. (Если вы часто валите деревья, электрические точилки для цепных пил будут незаменимым помощником.) Другой вариант — ручная заточка с использованием комбинации напильников, пота и точильных напильников.

    Поскольку электрические точилки используются в основном торговцами, эти советы касаются ручного метода заточки с помощью инструмента для заточки цепной пилы, который более распространен и доступен для домашних мастеров.

    Поскольку цепь бензопилы состоит из ряда зубьев, вам нужен напильник, который точно соответствует размеру отдельного зуба в цепи. Для справки, наиболее распространенными размерами являются 3/16 дюйма, 5/32 дюйма и 7/32 дюйма.

    Примечание. Удобные для потребителя наборы напильников для заточки бензопил, такие как этот набор напильников для заточки цепных пил Katzco, содержат все необходимое для заточки инструментов любого стандартного размера.

    ШАГ 1: Очистите цепь бензопилы.

    Получив файл нужного размера, наденьте соответствующие защитные средства, такие как рабочие перчатки и защитные очки. Затем начните работу с тщательной очистки цепи, удаления всего масла, грязи и мусора. Для этого используйте старое полотенце и отвертку. В зависимости от состояния цепи вам также может понадобиться уайт-спирит.

    Осмотрите цепь во время ее очистки. Если какой-либо из зубьев поврежден, цепь может быть небезопасной в использовании. Вместо того, чтобы приступать к заточке бензопилы, вам может понадобиться отремонтировать или заменить цепь.

    ШАГ 2: Установите натяжение цепи.

    Цепь вашей бензопилы должна быть настроена на определенное натяжение, чтобы предотвратить проблемы во время работы. Ослабленная цепь бензопилы увеличивает вероятность того, что пила отскочит назад или что цепь соскочит с направляющей шины. Слишком натянутая цепь может вообще не двигаться или может увеличить трение между частями и привести к накоплению избыточного тепла. Перегретые детали повышают риск возгорания и значительно сокращают срок службы деталей.

    Чтобы избежать этой проблемы, отрегулируйте натяжение цепи, найдя и отрегулировав натяжной винт сбоку или спереди пилы, затем поверните винт по часовой стрелке, чтобы увеличить натяжение, или против часовой стрелки, чтобы ослабить цепь. Проверьте цепь, потянув ее за нижнюю часть направляющей шины так, чтобы одно или два звена оторвались от шины. Отпустите цепь, и она должна сразу встать на место, показывая, что цепь достаточно натянута для использования. Если вы не можете оттянуть цепь от шины, значит, она слишком натянута и ее необходимо ослабить. Если цепь не возвращается в исходное положение, значит, она слишком ослаблена и ее необходимо подтянуть.

    ШАГ 3: Зафиксируйте бензопилу.

    Фото: istockphoto.com

    Для достижения наилучших результатов необходимо прочно зафиксировать бензопилу, прежде чем пытаться напильниковать цепь. Некоторые предпочитают помещать бензопилу в тиски с зажимами, удерживающими направляющую шину таким образом, чтобы цепь могла свободно вращаться. Кроме того, вы можете нанять помощника, который будет держать инструмент в устойчивом положении во время работы.

    ШАГ 4: Начните заточку с самой короткой фрезы.

    Найдите самое короткое лезвие на цепи (ножи имеют плоскую вершину). Вот с чего стоит начать точилку для бензопилы. Если все фрезы имеют одинаковую высоту, вы можете начать с любого зуба цепи. Однако не забудьте пометить — карандашом, маркером или даже лаком для ногтей — первое, что вы затачиваете, чтобы продолжать работать в том же направлении цепи бензопилы.

    ШАГ 5: Проведите зубами под углом.

    Установите напильник в паз на головке фрезы. Удерживая напильник под углом — под тем же углом, под которым выемка была изначально или совсем недавно обработана, — проведите напильником по зубам, слегка скручивая его, чтобы создать трение при движении. Обратитесь к таблице углов заточки бензопилы, чтобы определить правильный угол. Начиная с этой первой фрезы, приступайте к заточке каждой второй фрезы вокруг цепи.

    ШАГ 6: Заточите другую сторону цепи.

    Фото: istockphoto.com

    Теперь переверните пилу и приступайте к шлифовке каждого зуба, который вы оставили в процессе первого прохода. Когда вы закончите, плоские вершины всех фрез должны быть более или менее одинаковой длины.

    ШАГ 7: Проверьте глубиномеры.

    Наконец, осмотрите ограничители глубины (это изогнутые звенья между фрезами). Каждый ограничитель глубины или рейка должны быть короче соседней фрезы. Если вы найдете глубиномер, высота которого превышает высоту его ближайшего резца, подпилите грабли так, чтобы он располагался примерно на 1/10 дюйма ниже высоты своего аналога фрезы.

    Работа с точилкой для цепной пилы

    Если вы работаете с точилкой для цепной пилы, вам необходимо измерить шаг и толщину цепи, чтобы определить подходящий точильный камень для бензопилы, т.к. а также правильный угол зуба.

    Поместите цепь бензопилы на точилку и затяните тиски, чтобы удерживать цепь на месте. После того, как вы установили все углы в соответствии с таблицей углов заточки (как правило, в комплекте с точилкой для электрических цепных пил), вы можете опустить точильный круг на цепь, чтобы заточить текущий режущий зуб. Ослабьте тиски и сдвиньте цепь, чтобы выровнять следующий режущий зуб, затем затяните тиски и заточите зуб шлифовальным кругом.

    • Всегда измеряйте цепь бензопилы и обращайтесь к руководству по продукту для правильной настройки заточки.
    • Обязательно установите ограничитель глубины круга, чтобы предотвратить контакт шлифовального круга с шасси цепи.
    • Установите все правосторонние зубья по очереди, затем все левосторонние зубья по очереди, чтобы избежать переключения вперед и назад.
    Обслуживание бензопилы

    Независимо от того, используете ли вы бензопилу для распила дров нечасто или регулярно ухаживаете за лесными массивами на участке, разные бензопилы работают немного по-разному и предъявляют разные требования к обслуживанию. Изучите руководство, прилагаемое к вашей бензопиле, чтобы понять потребности вашей конкретной модели.

    Почти всегда верно, что каждая часть бензопилы либо должна иметь, либо выиграет от смазки маслом для шин и цепей на нефтяной основе. Это включает в себя простое заливание смазочного масла в резервуар для масла цепи пилы, где масло постепенно рассеивается, чтобы поддерживать правильную работу пилы во время работы.

    • Периодически проверяйте двигатель и цепь, при необходимости добавляя смазку.
    • Регулярно проверяйте наличие достаточного количества масла в резервуаре инструмента.
    • Проверьте направляющую шину, которая удерживает цепь на месте. Во время использования он может деформироваться или погнуться.
    • Избегайте проблем, проверяя целостность направляющей шины каждый раз перед запуском бензопилы. Даже во время работы разумно время от времени проверять эту важнейшую часть того, что, в конце концов, является мощным и потенциально опасным инструментом.
    Заключительные мысли

    Теперь, когда вы знаете, как заточить бензопилу, имейте в виду, что чем чаще вы используете инструмент, тем чаще он будет нуждаться в обслуживании. Если вы используете бензопилу в течение нескольких часов в течение дня, вам может потребоваться сделать паузу в какой-то момент, чтобы восстановить остроту цепи. Некоторые бензопилы, скорее всего, изнашиваются в определенных местах больше, чем другие. Обратите особое внимание на область возле кончика пилы, особенно если вы часто используете ее для обрезки веток деревьев.

    Научиться затачивать бензопилу несложно, что делает ее отличной задачей для заядлых мастеров-любителей. Просто убедитесь, что вы носите соответствующее защитное снаряжение во время резки и заточки. Рассмотрите возможность использования защитных очков, перчаток, средств защиты слуха и накладок для бензопилы, чтобы защитить себя от порезов и проколов.

    Часто задаваемые вопросы о заточке бензопилы

    Обучение заточке бензопилы — это полезный набор навыков для тех, кто часто пользуется инструментом, сокращающий время простоя инструмента. Хотя это простой процесс, пользователи задают много вопросов. Ниже приведены ответы на некоторые из самых популярных вопросов о заточке бензопилы.

    В: Насколько должна быть натянута цепь бензопилы?

    Чтобы проверить натяжение цепи бензопилы, потяните одно или два звена цепи вниз с нижней стороны шины. Отпустите цепь, и она должна вернуться на место.

    Если цепь слишком натянута, то вы не сможете оттянуть цепь от шины. Однако, если цепь слишком ослаблена, она останется провисшей. Натяните или ослабьте цепь с помощью натяжных винтов, расположенных спереди или сбоку бензопилы.

    В: Когда вы понимаете, что пришло время заменить цепь бензопилы?

    Если вы регулярно точите бензопилу и правильно ухаживаете за ней, вы легко заметите, когда пора заменить цепь. Ищите явные признаки чрезмерного использования или поломки инструмента, такие как серьезные вмятины на цепи, ржавчина, неровные разрезы и полотно бензопилы, которое регулярно перегревается и дымит во время использования.

    В: Как долго лезвие бензопилы должно оставаться острым?

    Продолжительность времени между заточками действительно зависит от интенсивности использования пилы. Бензопилу, возможно, нужно будет затачивать только один раз в год, если она используется редко, но инструмент, который часто используется, нужно будет затачивать регулярно, чтобы лезвие не затупилось. В среднем полотно бензопилы сохраняет свою остроту около 3 часов активного пиления дерева.

    В: Почему лезвие бензопилы так быстро затупляется?

    Существует несколько причин, по которым лезвие бензопилы может быстро затупиться. Некоторыми распространенными способами являются чрезмерное использование, режущие зубья под крутым углом, прорезание грязной древесины или работа со сложной древесиной, такой как гикори, железное дерево и черный дуб.

    В: Как часто нужно переворачивать шину бензопилы?

    В зависимости от интенсивности использования бензопилы вы можете переворачивать шину в конце каждого использования во время очистки или оставить шину в том же положении до тех пор, пока не придет время заменить полотно бензопилы. Пока планка переворачивается полурегулярно, чтобы помочь выровнять износ инструмента, частота, с которой она переворачивается, не так важна.

    Соберите электрическую точилку для цепной пилы – Новости Матери-Земли

    Если вы не слишком заинтересованы в ручной заточке цепной пилы, создайте электрическую точилку для цепной пилы и зачистите цепную пилу для успеха. (См. схему устройства для заточки цепных пил в галерее изображений.)

    Хотя есть люди, которым нравится натачивать цепи цепных пил вручную, для большинства из нас поддержание заточки пил может быть утомительным, трудоемким и трудоемким процессом. часто утомительная работа. И хотя такое регулярное техническое обслуживание является необходимостью, ничто не говорит о том, что вы не можете предпринять шаги, чтобы покончить с ним как можно быстрее!

    Некоторые могут владеть средним напильником от руки, а другие полагаются на приспособления, чтобы держать зубья установленными, но благодаря некоторому волшебству в мастерской сотрудники МАТЕРИ теперь могут просто прикрепить электрическую точилку для цепной пилы, показанную здесь, к бамперу грузовика или верстаку и Очистите пильную цепь за считанные минуты. . . и, немного поработав, вы сможете воспроизвести этот экономящий время инструмент!

    Он изготовлен из стального листа и использует 12-вольтовый двигатель вентилятора и имеющиеся в продаже абразивные круги для выполнения грязной работы. Но у него также есть несколько функций, которые делают его совершенно удобным в использовании. Во-первых, двигатель постоянного тока может работать непосредственно от аккумулятора вашего автомобиля, поэтому вы можете заточить пилу прямо в поле. Во-вторых, после того, как вы просверлите два отверстия диаметром 5/16 дюйма в цепной шине, пилу можно закрепить и заточить без разборки. Аналогичным образом, поскольку крепление выполнено с возможностью поворота, как правый, так и левый резцы можно заправлять без демонтажа инструмента. Наконец, поскольку шлифовальный круг устанавливается под заданным углом, фрезы всегда заточены с правильным шагом.

    Размеры и описание всех деталей приведены на прилагаемой иллюстрации, и они обычно доступны в виде скобяных изделий или металлолома. 12-вольтовый двигатель (деталь № J-19991) был заказан по цене 11,50 долларов США, включая доставку, в компании Jerryco Inc., Эванстон, Иллинойс, а абразивный круг 1/8 дюйма (деталь № 3700588) можно приобрести в Foley-Belsaw Co. , Канзас-Сити, Миссури (имеются другие колеса для больших пил).

    Мы не будем пошагово описывать сборку инструмента, поскольку все необходимые инструкции должны быть представлены на иллюстрациях. Но мы дадим несколько советов, которые облегчат вам задачу. Для начала вам нужно отрезать полосу металла шириной 1-5/8 дюйма от одной ножки секции уголка, которая будет использоваться в качестве крепления для стержня. Позже этот кусок обрезков можно использовать для изготовления держателя переключателя и язычка выравнивателя. Кроме того, вместо того, чтобы приваривать поворотные упоры к основанию, просто вырежьте уголки под углом 45 градусов на конце каждого из них и просверлите прорези в их центрах; затем их можно отрегулировать в соответствии с шагом зубьев вашей цепи и закрепить крепежными болтами 3/16 дюйма.

    Другим важным моментом является угол наклона самого колеса. Это определяется степенью изгиба, который вы вкладываете в стойку плоского стержня, которая поддерживает узел коромысла, и этот угол должен соответствовать контуру, образованному верхней и боковой пластиной каждой фрезы.

    Достаточно угла в 65 градусов, и вы можете легко согнуть металл, когда он нагреется до тусклого свечения с помощью горелки.

    Важным также является шарнирно-штифтовое расположение коромысла в сборе, которое подробно показано на иллюстрации. Сначала необходимо просверлить отверстие диаметром 1/8 дюйма сбоку опорной стойки параллельно верхнему концу. Затем на концах этого отверстия необходимо просверлить два гнезда 1/4 дюйма глубиной 1/4 дюйма. Штифты представляют собой крепежные винты 1/4 дюйма со снятыми головками, с конусами или иглами 1/8 дюйма, прорезанными в хвостовиках, и с прорезями, добавленными на резьбовых концах. Гайки, приваренные к коромыслу и уху, удерживают штифты на месте.

    Еще одна операция «подгонки по индивидуальному заказу» включает сопряжение вала двигателя 5/16 дюйма с валом оправки и установку этого узла в корпус с втулкой. Холоднокатаный стержень размером 1/2 дюйма на 3-1/2 дюйма имеет резьбу 1/2-13 на одном конце и гнездо 5/16 дюйма на 1-1/2 дюйма на другом.

    Отверстие диаметром 3/32 дюйма, просверленное в гнезде и имеющее резьбу 1/8-32 дюйма, подходит для установочного винта с инопланетной головкой. Стержень размером 1 дюйм на 1-3/4 дюйма должен быть расточен по центру до размера 23/32 дюйма, а пропитанная маслом втулка размером 1/2 дюйма на 3/4 дюйма должна быть забита в отверстие после того, как корпус будет установлен на свое место. поддерживать. Двигатель должен быть идеально выровнен с корпусом подшипника, поэтому не приваривайте крепления двигателя к поверхности коромысла и не сверлите монтажные отверстия, пока корпус не будет установлен.

    Наконец, в сборке зубчатого упора нет места грубому мастерству. Рычаг и плечо должны быть перпендикулярны друг другу, а зубчатый упор и хомут прямо закреплены на рычаге. Устройство вращается на крепежном винте № 12-32, который имеет резьбу и приваривается к отверстию с центром в 3/8 дюйма от верхнего края крепления на стержне и в 3-1/4 дюйма от его правого конца.

    Чтобы использовать точилку в первый раз, закрепите ее на верстаке и поместите режущую планку пилы рядом с креплением шины, чтобы определить наилучшее место для сверления отверстий диаметром 5/16 дюйма, которые будут удерживать пилу на месте. Чтобы не рисковать, вы можете даже отложить фактическую приварку 5/16-дюймовых болтов, пока не установите их идеальное положение относительно шины пилы. После того, как вы просверлите два отверстия в стержне, покачайте вертлюг вправо и влево, чтобы убедиться, что цепь не сдвинется при переходе. Если 1/2-дюймовый шарнирный болт не находится точно по отвесу с шлифовальной точкой абразивного круга, когда он находится в рабочем положении, или если вертлюг или крепление шины каким-то образом деформированы или взведены не по линии, цепь сдвинется и в конечном итоге быть заточены неправильно. Незначительные неровности можно устранить, отрегулировав выравниватель и при необходимости поместив регулировочные шайбы за цепной шиной.

    Поворотные упоры должны быть отрегулированы в соответствии с шагом ножа вашей цепи; Углы 30 градусов и 35 градусов являются обычными, но вы можете установить их под любым углом до 45 градусов. Точно так же глубину помола можно регулировать с помощью Т-образной рукоятки в верхней части стойки коромысла.
