Заточка для цепи – Советы и рекомендации по заточке цепей для бензопил

alexxlab | 28.02.2020 | 0 | Разное

Содержание

Приспособление для заточки цепей бензопил

🏠 » » Заточить цепь на бензопиле разными приспособлениями

Главным рабочим устройством любой бензопилы и электропилы является режущий элемент, который представлен в виде цепи с зубьями. Цепь с течением времени эксплуатации растягивается, а зубья затупляются, что негативно влияет на производительность инструмента. Исправить ситуацию помогут специальные приспособления для заточки цепей бензопил. Используя такие приспособления, можно быстро и эффективно вернуть первоначальные режущие свойства пильному инструменту.

Инструменты для заточки зубьев бензопилы и причины быстрого притупления

Бензопила нуждается в заточке зубьев, причем делать это нужно регулярно в зависимости от частоты работы инструментом, что обеспечит не только эффективную работу, но еще и продлит срок эксплуатации. Чтобы достичь максимальной эффективности от бензоинструмента для распиливания дров, нужно научиться затачивать цепь. Для этого имеются разные приспособления.

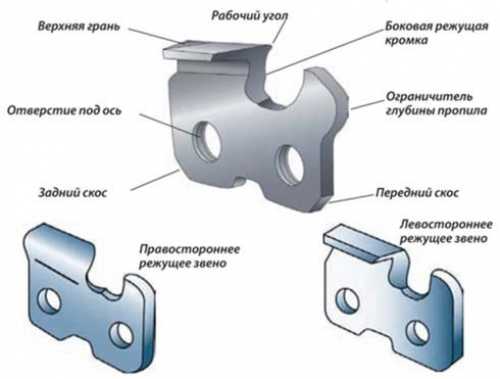

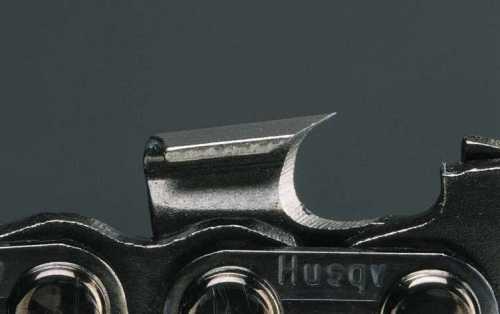

Конструкция зуба на бензопилах

В заточке цепи нуждаются все бензопилы, независимо от их марки и стоимости. Причинами быстрого притупления зубьев являются:

  1. Продолжительная работа инструментом. При распиливании древесины происходит нагревание металла, поэтому при продолжительной работе снижается сопротивление режущих частей. В результате происходит зализывание режущей части, и чем дольше продолжать работать, тем быстрее произойдет притупление
  2. Попадание под режущие части металлических материалов, например, гвозди или шурупы, которые ввинчены в распиливаемую древесину
  3. Быстрому притуплению цепи способствует также неправильный запуск и эксплуатация инструмента. При запуске или во время работы инструментом, когда бензопила находится на земле, нужно включать ручной тормоз. Если в зубцы попадет земля, то это приведет к быстрому их притуплению, и ускоренному износу цепи
  4. Тип распиливаемой древесины. Если обрабатываются деревья твердых пород, то притупление наступает очень быстро

Для правильной заточки на бензопилах применяются специальные круглые и плоские напильники, которые комплектуются вместе с инструментом. Такие напильники предназначены для заточки режущих кромок в полевых условиях. Причем выполнять эту процедуру важно на остывшем инструменте.

Самоделки для заточки цепи

Перед началом проведения работ бензоинструментом нужно подточить режущие элементы. Перед тем, как приступать к заточке бензопил своими руками, нужно определить конструкцию режущих кромок. Режущие кромки цепей имеют боковую и скошенную форму (чизельный или чипперный). От этого зависит угол расположения напильника во время заточки.

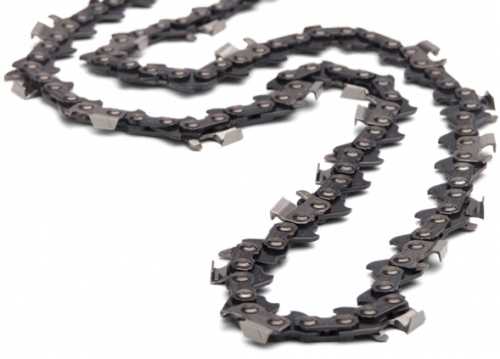

Конструкция звеньев на бензопилах

Самый простой способ заточить зубья на электро или бензопиле — это применение напильников, которыми комплектуются инструменты. Такие напильники можно также купить в специализированном магазине по продаже бензоинструмента. Если необходимо ежедневно затачивать по несколько цепей, то целесообразно воспользоваться болгаркой или специальным станком.

Это интересно! При работе болгаркой для заточки немаловажно использовать регулятор напряжения, при помощи которого можно снизить количество оборотов.

Особенности заточки зубьев при помощи напильника

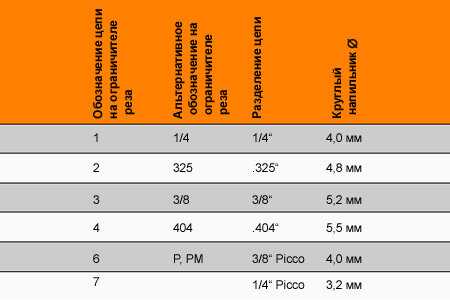

Заточка напильником начинается с правильного выбора диаметра устройства. Для цепей размером 1,3 мм используется напильник, диаметр которого составляет 4 мм. Для режущих зубьев размером 1,6 мм применяется напильник с диаметром 5,2 мм.

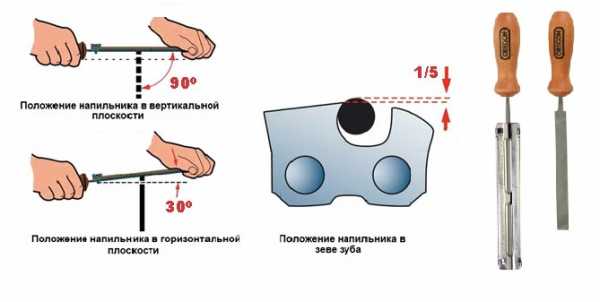

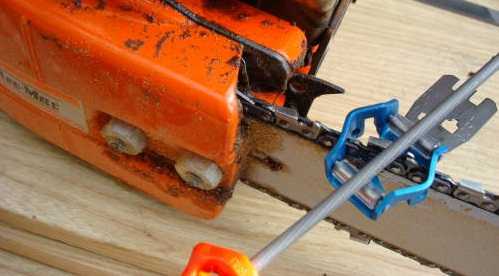

Затачивание при помощи круглого напильника

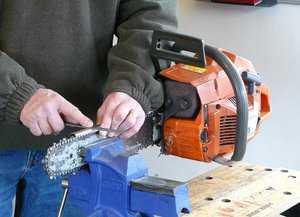

Подточка напильником нужно выполнять прямо на инструменте, предварительно зафиксировав шину в тисках, и включив ручной тормоз. Чтобы процесс происходил оперативно, нужно произвести заточку зубьев сначала с одной стороны под определенным углом, а затем с другой стороны. Начало проведения работ следует отметить мелом или маркером.

Виды напильников

Возвратно-поступательными движениями плоским напильником происходит удаление с зубьев ограничителей. Новичкам рекомендуется пользоваться специальным лекалом, которое крепится к шине, и остается только совершать возвратно-поступательные движения круглым напильником. Мастера с опытом осуществляют подточку при помощи только напильника, осуществляя возвратно-поступательные движения в количестве 1-2 раз для каждого зубца.

Заточка на специальных ручных и автоматизированных станках

Если зуб имеет значительный износ, то восстановить их остроту будет проблематично. Для таких целей применяются специальные ручные станки, функционирование которых осуществляется таким образом:

  1. Ослабляется винт для регулировки зажима
  2. На пиле выравнивается направление звеньев, которые должны смотреть в сторону заточного камня
  3. Выставляется необходимый угол

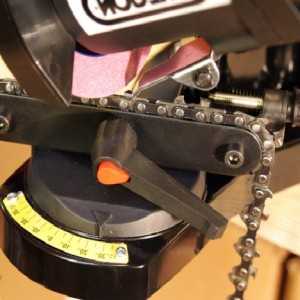

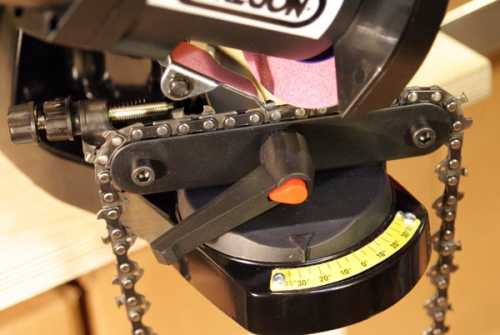

Ручной станок для точного затачивания

Глубокая заточка негативно отразится на прочности зубьев, поэтому вскоре может понадобиться замена цепи. После проведения работ можно приступать к удалению металлической кромки при помощи компрессора. Не помешает размещение всего устройства в масле на несколько часов.

Для затачивания применяются автоматизированные станки, на которых размещается и фиксируется цепь. Устройство фиксируется в инструменте, после чего запускается двигатель. В такой заточке нуждаются цепи, на которых невозможно заострить зубцы напильником.

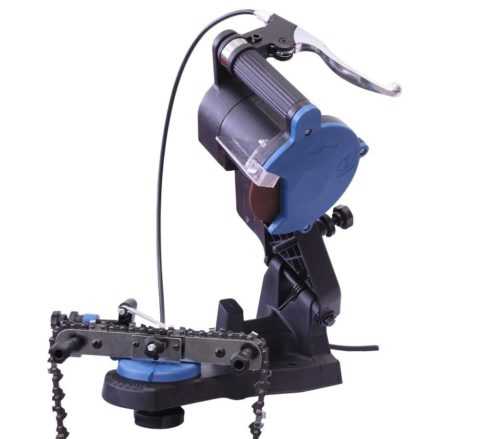

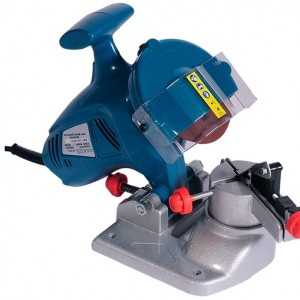

Автоматизированный станок

Как заточить зубья болгаркой

Если автоматизированный станок для затачивания покажется дорогостоящим, то заменить его может болгарка. Использовать данный инструмент в качестве заточного станка следует в случае наличия большого опыта работы с УШМ. Если неправильно работать с болгаркой, то это не только может навредить здоровью, но и самой цепи, зубья которой будут неправильно заточены.

Принцип подточки болгаркой следующий:

  1. Цепь остается на инструменте
  2. Визуально подбирается угол заточки
  3. Включается инструмент на половину мощности при помощи подключенного регулятора напряжения

Подточка болгаркой

Каждый зубец должен быть заточен болгаркой. Если неправильно будет выбран угол, то уже при первом запуске инструмента это можно будет определить.

Самодельное приспособление для заточки цепей бензопил своими руками

Самодельные приспособления для заточки бензопильных цепей рекомендуется изготавливать в случае, когда ежедневно приходится подтачивать цепь на инструменте. Такое самодельное устройство представляет собой электродвигатель с закрепленным на валу абразивным диском. Необходимо использовать именно абразивный диск, так как заточным кругом выполнить данную процедуру невозможно.

Принцип изготовления самодельного станка заключается в том, что двигатель должен быть небольшой мощности, и фиксироваться на основании. Изготавливается специальный шаблон, на котором фиксируется режущий элемент инструмента. Вручную подводится вращающийся диск вместе с мотором к каждому зубу, и осуществляется их заточка. Важно чтобы двигатель был подвижным, а цепь крепилась в неподвижном состоянии.

Такое приспособление (из электродвигателя небольшой мощности) является оптимальным вариантом для тех, кто занимается профессиональной заточкой. Дополнительно можно также изготовить специальный шаблон для закрепления устройства. Это упростит необходимость вручную регулировать угол.

Это интересно! Практика показывает, что китайские станки для затачивания зубьев пользуются популярностью благодаря своей эффективности. Их основным недостатком является стоимость, однако при наличии такого устройства дома, можно на нем дополнительно зарабатывать.

В качестве заключения нужно отметить, что цепь является важным устройством каждой бензопилы. Она нуждается в регулярной заточке, и чем дольше не подтачивать зубья, тем быстрее придет время замены устройства. Немаловажно понимать, что работа на инструменте с тупыми зубцами дает большую нагрузку на двигатель.

moiinstrumentu.ru

Инструменты и приспособления для заточки цепей бензопил

Используя для работы с деревянными изделиями цепные бензиновые или электрические пилы, через некоторое время отмечается постепенное снижение эффективности инструмента. Низкая точность выполнения реза, увод шины в сторону, мелкая пылеобразная стружка и даже остановка пилы — это признаки затупившейся цепи, что требует применения приспособления для заточки цепей бензопил.

Зубья изнашиваются не только по причине попадания в зону работы пилы старых гвоздей, металлических предметов, абразива, но и просто в силу физического износа от работы в тяжёлых условия. Рез твёрдых пород дерева, плит ДСП, ДВП, OSV приводит к ускоренному износу режущего инструмента.

Способы, методы и устройства для заточки

Применяя пилу нерегулярно, вопрос заточки целесообразно решать с помощью сервисных служб. Специализированные салоны по продаже инструмента везде оказывают такие услуги. Цена вопроса, обычно, невелика, но иногда возникают жалобы на результаты выполненных работ. Желая получить качественную заточку цепи, стоит взять этот вопрос в свои руки. Остановимся поподробнее на том, как это сделать.

Существует несколько разновидностей методов заточки цепи:

  • ручной с помощью планки и напильника;
  • ручной посредством болгарки;
  • ручной заточным станком;
  • автоматический заточным устройством для цепей бензопил.

Для того чтобы определиться с методом затачивания, нужно оценить интенсивность использования пилы. Если работа инструментом носит эпизодический характер, то достаточно иметь в хозяйстве наиболее простые устройства для заточки. Наименее затратный способ — ручной, проведённый посредством специального круглого напильника и планки.

Чуть дороже операция заточки может обойтись с применением болгарки. Но учитывая то, что в арсенале мастеров этот инструмент, как правило, всегда присутствует, цена будет ненамного больше.

В случае довольно широкого применения в работе бензиновых и электропил целесообразно приобрести точило промышленного изготовления. Тут возможны два варианта:

  • с ручным перемещением цепи;
  • с автоматической подачей.

Остановимся поподробнее на каждом из них.

Использование напильника и планки

В торговых салонах по продаже инструмента можно приобрести наиболее простой и недорогой прибор для заточек цепи бензопил. Он состоит всего из двух комплектующих — планки и напильника. Планка предназначена для обеспечения правильного угла заточки. Она закрепляется непосредственно на цепи и служит направляющей для круглого напильника. Процесс затачивания, конечно, несколько утомителен и требует определённых навыков. Но по своей затратности — это самый дешёвый вариант. А если есть некоторый опыт, то можно получить довольно качественный результат.

Ручная заточка болгаркой

Чтобы безопасно использовать болгарку для заточки пилы, нужно изготовить приспособление для бензопилы своими руками. Суть его состоит в том, чтобы закрепить углошлифовальную машинку, обеспечив её неподвижность. Или же зафиксировать цепь оправкой, но этот вариант более трудозатратный, так как её периодически необходимо перемещать, обеспечивая доступ ко всем зубьям.

Некоторые умельцы умудряются заточить цепь, не снимая с шины пилы. Но для этого нужна особая сноровка и умение, ведь довольно тяжело выбрать рекомендуемые углы болгаркой, находящейся на весу.

Закрепить углошлифовальную машинку можно или в тисках за её ручку, или же с помощью самодельно изготовленной стремянки, удерживающей инструмент за корпус. Получится аппарат, напоминающий гаражный наждак.

Закрепив и запустив аппарат, можно переходить непосредственно к процессу заточки цепи бензопилы болгаркой. И тут важно правильно направлять зубья, выдержав необходимый угол и глубину входа точила. Опытным путём определите время воздействия наждачного круга на зуб, не допуская его перегрев и потерю твёрдости.

Результат производимых работ зависит от сноровки и умения исполнителя. Затачиваемая цепь имеет только одну опору — руки мастера. А это значит, что исключительно он задаёт параметры заточки, и от его умения зависит успешность процесса. Самым большим минусом этого метода является повышенная травмоопасность.

Применение приспособления для бензопил

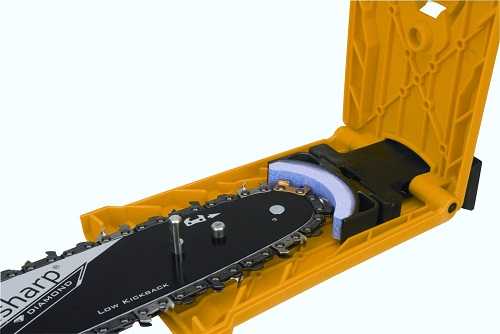

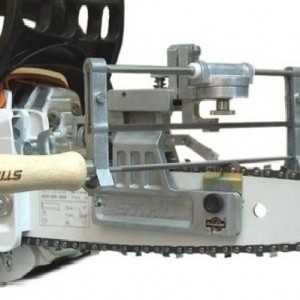

Наиболее распространённым прибором для затачивания признано устройство промышленного производства с электродвигателем, на валу которого установлен наждачный круг. Двигатель шарнирно закреплён на станине и имеет способность подводиться к зубьям цепи, которая, в свою очередь, закреплена в специальных кронштейнах, позволяющим перемещать её, подводя под шлифовальный круг.

Такая конструкция очень проста, точна, безопасна и производительна. Процесс идёт довольно быстро, так как нет необходимости следить за соблюдением углов заточки. А глубина и время врезания успешно контролируются оператором.

Автоматические заточные станки

Принципиальной разницы в конструкции автоматических и ручных станков почти нет. Добавлен узел автоматической протяжки, позволяющий свести участие человека в процессе к минимуму. Важно лишь правильно установить цепь и запустить станок. Немаловажной особенностью является возможность регулировки угла затачивания зуба, позволяющая точить цепи различных производителей.

Критерии выбора агрегата

При покупке основное внимание уделяется ключевым показателям заточных станков, определяющих степень их технического соответствия запрашиваемым требованиям покупателя:

  • мощность двигателя;
  • скорость вращения шпинделя;
  • комплектация;
  • наличие дополнительных принадлежностей.

Мощность и скорость вращения напрямую влияют на производительность станков и обеспечивают обработку большего количества инструмента за единицу времени.

Наличие дополнительных принадлежностей позволит применить агрегат не только для заточки цепей, но и для работы с режущими инструментами кусторезов и другой аналогичной техники. Установка системы охлаждения исключает риск перегрева зуба. Автоматический зажим тисков при шлифовке обеспечит гарантированное качество кромок.

Являясь обладателем бензопил определённого производителя, нужно стремиться приобретать заточные станки этой же марки, так как изготовитель конструирует приборы однозначно для обслуживания своего парка. Так, приспособления для бензопилы Штиль обеспечивают фиксированное положение цепи и двигателя, гарантирующие рекомендуемый угол заточки.

Выбирая станок для заточки, следует обратить внимание на лидеров рынка, гарантирующих постоянное качество выпускаемой продукции:

  • Makita.
  • Oregon.
  • Stihl.
  • Sadko.

Некоторые из них предлагают варианты мобильных агрегатов, позволяющих работать не только в стационарных условиях, но и за пределами населённых пунктов. Лишь проанализировав все требования к приобретаемому устройству и предложения на рынке, можно найти оптимальный вариант покупки.

chebo.pro

Как Пользоваться Шаблоном Для Заточки Цепи

Угол цепи цепной пилы. Как правильно выбрать?

Даже популярный Стих не вечен: когда-то зубы бензопилы изнашиваются, что легко определить по характеру сформированных стружек. С тупой режущей кромкой стружка мелкая, потому что рабочая кромка не режется, но дерево мажет. Естественно, что усилия, затрачиваемые оператором, резко возрастают. Пришло время затачивать пилу. Как это сделать правильно — выберите оптимальную технологию, определите, какой угол заточки зуба должен быть и как его проверить?

Внешние признаки тупой режущей кромки зуба бензопилы

Напомним, что зуб бензопилы имеет сложную конфигурацию (см. Рис. 1), которая зависит от направления цепи. Он имеет две рабочие кромки: боковую, перпендикулярную оси движения звеньев, и верхнюю часть, расположенную под определенным углом к ​​направлению движения цепи. Кроме того, на каждом зубце предусмотрен ограничитель, параметры которого определяют высоту чипа, который должен быть удален. Так как основная сила резки падает именно на рабочий угол, то на каком углу для заточки зуба будет зависеть вся последующая работа с инструментом.

Рисунок 1 — Функциональные части зубца бензопилы и их внешний вид

Прежде чем начать долгую работу с бензопилой, ей необходимо провести осмотр и провести пробную распиловку, в результате чего:

  1. Визуально установить наличие (или отсутствие) конического участка, прилегающего к углу зуба, а также радиальное закругление на нем — основные признаки притупления (см. Рисунок 2).

  1. Проверьте силу подачи, при которой инструмент работает стабильно, с быстрым сокращением производства. Для острых зубов начальный момент имплантации зуба в древесину происходит быстро и без значительного сопротивления материала.
  2. Выясните наличие вибраций цепи во время устойчивого среза — если они заметны, то зубы должны быть заточены.
  3. Изучите внешний вид недавно вырезанного конца (особенно, если инструмент используется для продольной распиловки). При наличии грубой стружки и вмятин цепные цепные пилы подвергаются заточке.

Углы шлифования и конфигурация зубья пилы

Режущая кромка зуба характеризуется следующими параметрами:

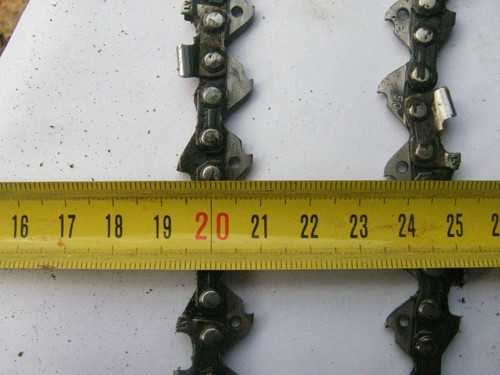

Кроме того, каждая модель инструмента имеет свой собственный шаг зубьев, значение которого для домашних и полупрофессиональных моделей связано с мощностью бензопилы и крутящим моментом, который развивает привод. Например, для продольной распиловки шаг меньше (например, 0,325 дюйма). Производительность будет снижаться, но требуемые усилия будут значительно ниже. Верхние значения ступеней для домашних бензоколонков крайне редки, главным образом при вырубке деревьев с большим диаметром ствола. Мощность двигателя не должна превышать 2500 Вт.

Толщина режущей кромки для большинства производителей бензопилы установлена ​​равной и равна 1,3 мм (имеются также края толщиной 1,1 мм, но, во-первых, их чрезвычайно трудно заточить дома, а во-вторых, такие ссылки крайне мало функциональны: их можно использовать только для распиловки тонких ветвей).

Высота профиля цепи может быть 0,625 мм или 0,762 мм, а для бытовых бензиновых инструментов в большинстве случаев используется низкий профиль. При затачивании ограничителей этот параметр очень важен, так как при уменьшении высоты превышения допустимых значений вибрация инструмента во время работы увеличивается, хотя качество разреза остается удовлетворительным. Поэтому, чтобы принять участие в уменьшении высоты ограничителя при заточке зуба, это не стоит.

Шаблон комбинационной комбинации Husqvarna

СПАСИБО ЗА КАКОЙ-ЛИБО И ПОДДЕРЖКУ НА МОЙ канал СМОТРИТЕ ЦЕНУ: 0ltsIV ВНИМАНИЕ! ССЫЛКИ С РЕКЛАМЫ.

Заточка цепей на бензопиле своими руками

Правильная работа бензопилы. Уход и техническое обслуживание бензопилы. Нестандартное использование бензопилы. скульптура.

Угол заточки цепной цепи зависит от основной цели инструмента — для поперечной резки или продольной распиловки. Так как продольная стойкость к пилению древесного сопротивления всегда заметно выше, то край зуба должен быть очень острым. Рекомендуется делать это в диапазоне 6 … 12 ° (для сравнения — с преобладанием поперечной резки — до 25 … 30 °). Естественно, что в первом случае заточка должна выполняться чаще и особенно осторожно, поскольку неприемлемо малый угол наклона зуба способствует его быстрому измельчению во время работы бензопилы. Это особенно важно для соединений, которые изготовлены из конструкционных легированных сталей, содержащих кремний и марганец, например, 40ХГС или 35ХГСА.

Шаблон заточки цепной пилы

При покупке бензопилы рекомендуется получить специальный шаблон (см. Рис. 3), с помощью которого вы можете легко установить оптимальные углы зуба. Он контролирует значения задних углов верхней и конечной лопаток, а также переднюю кромку края (он указан в инструкциях производителя и может варьироваться от 65 до 80 °).

Особенно важно использовать шаблон для оценки значения заднего угла верхнего лезвия. Этот угол заточки цепей цепных пил в противном случае очень затруднен, но между тем он должен поддерживаться в довольно ограниченных пределах — от 50 до 60 °.

Измерение угла заточки выполняется путем определения угла между верхней режущей кромкой и линией, перпендикулярной направляющей цепи.

Угол измельчения цепи бензопилы можно изменить, в зависимости от того, какая работа будет выполнена. С ростом твердости древесины ее ценность должна быть меньше. В общем, оптимальное значение угла составляет 10 … 12 ° — для продольной распиловки и 25 … 30 ° — для поперечной резки.

Рисунок 3 — Внешний вид шаблона для хонингования зубьев бензопилы

Заточка может выполняться вручную с использованием круглого файла с рабочим диаметром 4 … 5,5 мм или на машине. В первом случае крайне важно правильно расположить инструмент относительно заостренного зуба. Верхний край рабочей части файла расположен примерно на пятую над верхним краем зуба. Инструмент размещен перпендикулярно оси цепи и под углом 25 … 30 ° к верхнему краю зуба

Одного круглого файла недостаточно. Чтобы обострить ограничитель, вам нужен плоский файл и очистить рабочий участок, крючок, который удаляет сформированные опилки. В продаже есть также специальные держатели, на которых градуированы линии направления движения файла вокруг оси цепочки. Как видно из фиг.4, держатель можно установить на зуб сверху и опираться на его верхний край. Поскольку высота держателя адаптирована к определенному шагу цепи, его следует выбирать в зависимости от бензопилы конкретных моделей и марок.

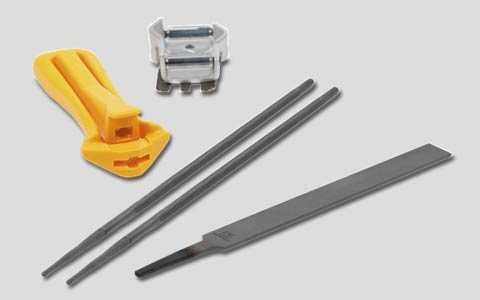

Минимально необходимый набор для получения правильного угла заточки цепи вручную показан на рисунке 5.

Рисунок 5 — Набор шлифовальных инструментов и инструментов

Сначала затачивайте зубы в одном направлении, а затем в другое. Начните с легкого нажатия инструмента в направлении от вас, постепенно увеличивая нагрузку. Во время шлифования круглый файл периодически поворачивается вдоль своей оси.

Механизированная заточка на машине

Заточка на машине намного удобнее и не требует высокой квалификации исполнителя. Такие машины имеют электропривод и оснащены специальными шлифовальными кругами.

Для домашней мастерской стоит покупать компактные блоки, которые не занимают много места для хранения и подходят для быстрого и высококачественного шлифования цепей цепных пил от разных производителей. Такие устройства должны работать от стационарного источника питания 220 В, иметь низкое энергопотребление (до 100 Вт) и простоту установки на цепи.

При выборе машины необходимо обратить внимание на следующие технологические характеристики:

  • Возможность обработки зубьев различной толщины верхней кромки и различного шага цепи;
  • Возможность регулировки угла заточки в пределах, указанных ранее;
  • Наличие сменных шлифовальных дисков;
  • Постоянное значение ширины разреза.

Конструкция машины проста и включает в себя приводной двигатель, вал с сиденьем для шлифовального круга, ручку с элементами управления, устройство для крепления машины к цепи. Регулировка силы нажатия на заостренный элемент обеспечивается пружинным зажимом. Современные модели шлифовальных станков оснащены дифференцированным зажимом, который обеспечивает самоцентрирование изделия на машине. Для удобства работы на корпусе зажима имеется измерительная шкала.

По желанию машина может также поставляться с миниатюрной лампочкой, которая обеспечивает освещение рабочей зоны, а также гидравлический усилитель, который облегчает затачивание.

Безопасность работы обеспечивается складным предохранителем.

nzizn.ru

Заточка цепи бензопилы своими руками

Абсолютно все владельцы мотопил сталкиваются рано или поздно с потребностью заточки цепи. Эту проблему можно решить двумя методами – отдать цепь в мастерскую, или выполнить своими руками заточку цепи для бензопилы. С первым решением все ясно, но иногда обращение в сервисный центр является невозможным – к примеру, цепь затупилась при работе на даче, от которой сотни километров до ближайшей мастерской. В этом случае придется самостоятельно справляться. Поговорим, как правильно заточить цепь бензомоторной пилы.

Оглавление:

  1. Необходимость заточки пилы
  2. Когда нужна заточка пилы
  3. Параметры зубьев
  4. Общие правила заточки
  5. Приспособления для заточки
  6. Станки для заточки



Необходимость заточки пилы

Процедура заточки цепи бензопилы - не сложнее, чем процесс заточки любого режущего инструмента при наличии специальных приспособлений. Зуб мотопилы имеет сложную геометрию. Боковая и верхняя режущие кромки, вторая из которых скошена по направлению к линии движения цепи под определенным углом, эту операцию делают непростой.

В значительной степени на высокую производительность бензопилы влияет правильное использование её цепи, которая должна быть в обязательном порядке острой и заточенной предварительно. Только так можно обеспечить эффективную и безопасную работу при её применении. Ведь правильно заточенная цепь бензопилы важнее мощного движка. Точение пилы нужно производить после её затупления, что состоит в медленной работе, также аппарат водит в стороны.

Интенсивная работа бензопилы провоцирует быстрое затупление цепи. Иногда на протяжении дня может потребоваться проведение нескольких заточек. Проблему усугубляет и то, что зубья быстро тупятся при встрече с землей. Даже если вы один-два раза зацепите почву шиной, то работу можете прекращать - стружка станет мелкой, и пила перестанет углубляться в древесину. Чем раньше затачиваются затупившиеся зубья, тем меньше материала необходимо при заточке снимать, как следствие – время полезной службы пильной цепи становится более длительным.

Когда нужна заточка пилы

К сожалению, заточка цепи для бензопилы во многих случаях осуществляется несвоевременно – пользователи просто не замечают признаков, которые указывают на то, что произошло затупление цепи. Не следует пилить дефектной пильной или затупленной цепью, следствием чего являются плохие результаты резания, большая циклическая нагрузка, высокий расход топлива, разрушение ведущей звездочки и шины. Это приводит в свою очередь к уменьшению производительности, повышению износа всех узлов бензопилы и падению срока полезной службы бензопилы.

Чтобы не возникало таких проблем, обратите внимание во время работы на вид стружки. По состоянию стружки получится определить, когда нужно заточить цепь. Если она становится темнее, чем раньше, это является явным признаком того, что цепь требует проведения заточки. Затупившуюся цепь вы сможете распознать, если из реза вылетает вместо крупной толстой только мелкая стружка. В стружке при этом возникает много пыли, и она смахивает на иголки.

Достаточно просто определить момент, когда необходима заточка. Важным признаком выступает усилие подачи. Цель, заточенная правильно, в рез втягивается уже при небольших нажатиях. Если наоборот, бензопилу принуждают к пилению увеличением усилия подачи, то затупились зубья.
Приглядитесь внимательно к зубьям цепи – затупление во многих случаях можно заметить невооруженным взглядом. Необходимость проведения заточки цепи бензопилы штиль вы сможете определить по сниженному уровню производительности – труднее пилить, да и работа занимает у пользователя больше времени.


Параметры зубьев

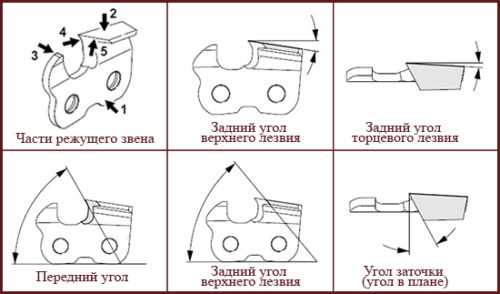

Режущее звено цепи бензомоторной пилы состоит из: лопатки зуба, основания звена и ограничителя глубины. Лопатка зубка имеет торцевое лезвие, которое расположено вертикально, и спадающее верхнее лезвие, размещенное по горизонтали.

Чтобы достичь оптимальных режущих свойств, необходимо придать лезвиям зуба определенные углы. Спинка зуба, что спадает под углом назад, формирует угол верхнего лезвия, который требуется для врезания в древесину верхнего лезвия. Лопатка зуба, которая сужается назад, формирует угол торцевого лезвия, необходимый для проведения бокового обрезания стружки, летящей из-под бензопилы.

Кромка торцевого лезвия с поверхностью скольжения звенья формирует передний угол, что варьируется у разных цепей от 60 до 85 градусов. Наклон назад верхнего лезвия измеряется в соответствии с плоскостью скольжения звена и зависимо от разновидности пильной цепи, и достигает 50 – 60 градусов. Верхнее лезвие - главное лезвие, а угол верхнего лезвия – самый важный угол. Угол верхнего лезвия измерению поддается с трудом, его правильное значение возможно при соблюдении всех величин, обозначенных выше.

Вы сможете угол заточки цепи бензопилы изменять зависимо от случая применения. Главное правило: чем больше значение угла заточки, тем при распиле мягкой непромерзлой древесины производительность резания выше. При распиле твердого и промерзлого дерева уменьшение угла заточки способствует уменьшению вибрации и плавному ходу пилы. Но помните, что угол заточки не должен быть больше 35 и меньше 25 градусов. Исключение составляют цепи, предназначенные для продольного распила, этот угол у них равен 10°.

Угол верхнего лезвия, угол заточки и передний угол изменяются при заточке. Подобные критерии решающее влияние оказывают на режущие способности цепи. Перед лопаткой зуба на каждом звене располагается ограничитель глубины. Разности по высоте между кромкой спинки зубка и кромкой ограничителя глубины определяют как расстояние ограничителя глубины.

От данного показателя зависит уровень врезания в древесину верхнего лезвия (толщину стружки) и поэтому на производительность. Устанавливают расстояние ограничителя глубины зависимо от вида исполнения и шага цепи. Оно должно находиться в норме 0,5-0,8 миллиметров, чаще всего – 0,6 миллиметров.

Высокие значения вызывают повышенную склонность бензопилы к отдаче, вибрации цепи и слишком большому захвату. Низкие значения провоцируют падение производительности. Так как с каждой заточкой бензопилы расстояние ограничителя глубины падает из-за уменьшения верхней грани зубка, ограничитель глубины также требует периодического подпиливания - через десять заточек.


Общие правила заточки

Правильная заточка цепи бензопилы нуждается в соблюдении нескольких рекомендаций. Перед заточкой цепи настоятельно рекомендуется на них обратить внимание. Острота угла режущего звена и высота ограничителя пропила должны соответствовать критериям, установленным изготовителями. Кроме того, важно, чтобы были идентичными размеры всех звеньев одной цепи. Иначе может снизиться производительность, а уровень вибрации и нагрузка на двигатель – увеличиться. Из-за неравномерных нагрузок увеличивается вероятность разрыва цепи.

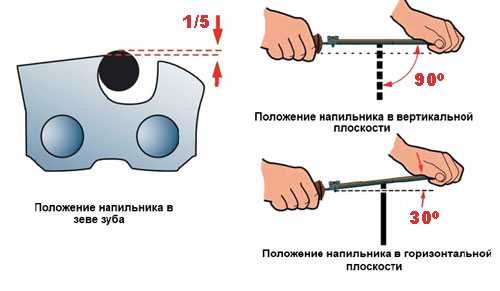

Так как внутренний контур зубка по своей форме близок к окружности, а материал цепи является достаточно мягким, цепь принято точить круглым напильником, что имеет небольшой диаметр. Заточка бензопилы нуждается в точном позиционировании напильника относительно затачиваемого зубка.

Верхний край напильника должен выступать над верхней гранью зубка приблизительно на 1/5 диаметра напильника. Непосредственно перед заточкой цепи бензомоторной пилы рекомендуется узнать ее параметры, рекомендуется выбирать диаметр напильника зависимо от шага цепи. Он колеблется обычно в диапазоне 4-5,5 миллиметра.

На видео заточки цепи бензопилы видно, что напильник нужно располагать под прямым углом в вертикальной плоскости к цепи и 10 или 30 градусов - в горизонтальной. Все эти условия выполнить с помощью только одного напильника - достаточно сложно, поэтому можно использовать для заточки бензопилы разные приспособления, позволяющие обеспечивать нужные параметры заточки. Они представляют из себя наборы, которые идут в комплекте к бензомоторным пилам, или покупаются в любом строительном магазине самостоятельно.

Приспособления для заточки

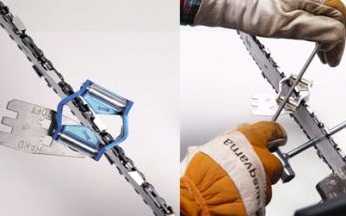

Распространенный набор, предназначенный для заточки цепи бензомоторной пилы, состоит из круглого напильника, который установлен в специальную державку, напильника плоского, что необходим для стачивания ограничителя глубины, обеспечивающего последнюю операцию шаблона для заточки цепи бензопилы, и специального крючка для очистки бензопилы от опилок.

На державке с напильником круглым есть линии, которые позволяют позиционировать ее правильно относительно цепи. Державку устанавливают на затачиваемый зуб соответственно с линиями ориентации. Пластина при этом опирается на ограничитель глубины и верхнюю кромку зубка, а напильник размещается под режущей кромкой.

Применение державки гарантирует прилегание на правильной высоте напильника к зубу. Существуют разные державки для разных шагов цепи. Грамотный выбор державки соответственно правильному диаметру напильника гарантирует, что последний будет выступать на 1/5 своего диаметра над спинкой зуба. Использовать нужно только специальные напильники.

Перед ручной заточкой цепи бензопилы необходимо закрепить шину. Напильники подбирайте в соответствии с видом цепи, главным критерием выбора в данном случае является ее шаг. Круглые напильники имеют диаметр 3 - 6 миллиметров и предназначаются для заточки режущего зубка. У плоских напильников ширина колеблется в пределах 4 - 12 миллиметров, они применяются для снятия контрольного зубка.

Обратите внимание на такие рекомендации, которые помогают правильно точить цепь бензомоторной пилы:

  • заточку нужно делать таким способом, чтобы 1/5 напильника для заточки цепи бензопилы выступила над режущей кромкой;
  • инструмент необходимо двигать не вперед-назад, а в одну сторону;
  • через каждые 2-3 заточки зубца стоит подтачивать ограничитель пропила.



Заточку осуществляют таким способом:

  • предварительно установите тормоз цепи, плотно зажимая бензопилу между коленей;
  • после этого поставьте шаблон таким способом, чтобы «стрелки» указали на «нос» шины. Не забывайте мелом пометить зуб, с которого началась заточка;
  • переместите напильник в сторону, которая указана стрелками, движениями «от себя» и выполните заточку;

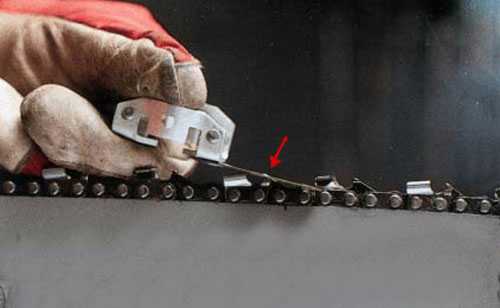

  • с помощью напильника плоского и накладки необходимо снять контрольный зуб. В этом случае направление движения может быть любым.

Следует отметить, что работа с набором для заточки цепи бензопилы требует определенных навыков, именно поэтому без опыта не желательно делать заточку дорогостоящей цепи.

Не нужно стараться слишком сильно нажимать на напильник, делайте размеренные и плавные движения. Регулярно поворачивайте напильник для избегания одностороннего износа. Аналогичным способом заточите все остальные зубки. Удобнее заточить сначала зубья одного направления, а затем то же самое проделать с зубками другого направления, сменив положение.

При заточке делайте одинаковое количество движений напильником по каждому зубу при одинаковом давлении. Таким образом, получается одинаковая длина зубьев. Длина всех режущих зубьев должна быть одинаковой. Разная длина зубьев становится причиной неравномерного хода цепи и формирования в ней трещин. В случае с неодинаковой длиной зубьев, нужно опилить все режущие зубья на длину самого короткого зубка.

Станки для заточки

Заточить напильником можно не всякую цепь. Если при работе мотопила основательно пропахала гравийную или песчаную почву или ее не точили слишком долго, что режущая кромка потеряла форму абсолютно, заточка напильником будет требовать слишком много времени и усилий. Резонно в подобных случаях необходимо применять станок для заточки цепи бензопилы. Такие станки разделяются на электрические, что оборудованы заточными кругами, и ручные приспособления.

Рабочая часть таких приспособлений для заточки цепи бензопилы напоминает конструктивно лучковую пилу, в которой вставлен вместо полотна пилы круглый длинный напильник. Станки затачивают и правят цепи, подгоняя под один размер длину верхней кромки всех зубьев по наименьшему зубу, принимающему за контрольный. Сложный механизм настройки поможет выставить все нужные параметры.

Заточку необходимо производить 2-3 движениями, принимаясь после этого за следующий зуб и оставляя все настройки, сделанные для контрольного зубка. Этим можно обеспечить одинаковые параметры процедуры заточки абсолютно для всех зубьев. Когда вы будете стачивать ограничитель, круглый напильник смените на плоский.

Электрический инструмент для заточки цепи бензопилы - простой и в использовании удобен. Он оснащен системой настройки, что помогает устанавливать цепь под необходимым углом и точно подводить к затачиваемой кромке диск. Существуют станки, которые осуществляют при опускании на цепь диска автоматический зажим тисков.

Станок, по сути, выполняет аналогичную роль, что и круги для заточки цепи бензопилы и калибр, но с более высокой точностью. Заточку выполняют следующим образом:

  • Немного ослабьте для начала винт, что регулирует зажим цепи.
  • Установите в направляющий паз цепь таким способом, чтобы звенья смотрели в сторону заточного камня.
  • Затем установите нужный угол заточки. Стандартным значением является острый угол в 300, но возможны и другие варианты зависимо от сферы использования цепи. Полярность выбирайте в зависимости от заточки резца - левостороннего или правостороннего.
  • Проведите заточку. Возможны два варианта. Первый из них – последовательная заточка, обработка резцов один за другим, но каждый раз в данном случае придется менять полярность. Другой состоит в заточке каждого второго резца: обработке сначала левосторонних, а затем правосторонних резцов, или же, как вам будет удобнее. За счет уменьшения числа операций, так как нет необходимости менять каждый раз полярность, увеличивается скорость работ.



В процессе работы важно выполнять некоторые правила. Во-первых, оптимальный уровень заточки определяют исходя из длины наиболее затупившегося зубца, который служит ориентиром. Во-вторых, заточку не желательно делать слишком глубоко, потому что это приводит к снижению прочности звена. После выполнения работы рекомендуется продуть сжатым воздухом цепь и оставить ее в чистом масле на определенное время.

Теперь вы знаете, что представляет собой такая процедура, как заточка цепи бензопилы своими руками, и какая цена заточки цепи бензопилы. Работа – не из легких, имеет свои особенности и нюансы, требует наличия минимальных базовых навыков, но вполне решаема в домашних условиях. Осталось лишь выбрать один из вариантов развития событий – использование напильника или ручного станка.

strport.ru

Как заточить цепь бензопилы

При постоянной работе с бензопилой вы часто сталкиваетесь с вопросом как заточить цепь бензопилы. Иногда эта поломка очень сильно замедляет продвижение вашей работы. Профессиональные лесорубы придают этой проблеме даже большую важность, чем неисправность любой другой детали.

Когда нужно точить цепь бензопилы?

Первые признаки того, что ваша цепь затупилась можно очень легко определить. Теряется скорость распила древесины, рабочая часть начинает прыгать по поверхности дерева, стружка от нее становится мельче.

Точить цепь бензопилы можно лишь перед самым началом эксплуатации, сразу же после покупки, а в последующем только немножко подтачивать при выявлении затупления. Чем чаще пользуетесь, тем больше нужно затачивать. Еще заточка зависит от дерева, которое нужно распилить. Для того чтобы выполнить заточку нужно немного подучиться, новичку это сделать довольно сложно, кропотливая работа на выдержку. Она требует соблюдения всех правил как в инструкции, технологии затачивания.

После окончания работы с прибором обязательно нужно просмотреть его не затупился ли, чтобы потом не было проблем. Для заточки бензопилы обязательно нужно пользоваться некоторыми приспособлениями. Зубья у агрегата довольно интересные, сложной формы и состоят из двух кромок: боковой и верхней, немного скошенной, в том и загвоздка ухода за ней.

Основные способы заточки своими руками

С помощью напильника

Это самый экономичный способ, поскольку у каждого хорошего хозяина есть в инструментах свой напильник, который в данной ситуации уже покупать не нужно. Для заточки бензопилы обязательно нужно обратить внимание на диаметр напильника, попробуем подобрать:

  • Размер цепи 1,3 мм, диаметр напильника как минимум в 4 мм;
  • Размер цепи 1,6 мм, диаметр напильника более 5 мм;

Тут будет нелишним и плоский напильник, ним замечательно снимать ограничитель с режущих, рабочих зубьев. Затачивая вручную напильник, следует обращать внимание на угол, под которым проходит действие. Обычно производители делают насечку, метку, которая показывает правильный угол. Его нужно соблюдать в любом случае, дабы не повредить бензопилу. Кроме рабочих зубьев, также каждое звено имеет цепи с ограничителями, которые позволяют регулировать глубину прорезания.

Струбцина является важным приспособлением для заточки бензопилы. Она помогает закреплять и удерживать шины пилы. Она прикрепляется к краю рабочей поверхности, к верстату, столу или какой-либо другой плоскости. Если пилу правильно прикрепить, половина дела уже, можно сказать, сделано.

Теперь поговорим про лекало, которое также очень помогает при работе. Закрепляется на пильной шине бензопилы, имеет ролики для движения. Тут вы можете сами выбрать угол, под которым вам нужно пилить и зафиксировать результат лекалом. Теперь работа значительно облегчается, нужно только проводить по определенному месту напильником. Теперь все заточено будет правильно, под верным углом и не надо будет переделывать, риск минимальный, на то, что выполненная работа будет бракованной.

Значительным преимуществом такого способа является дешевизна, экономность и значительная простота в заточке. Недостатки, к сожалению, тоже есть, потратиться много усилий и времени на заточку. Напильник вскоре нужно будет менять, он быстро износиться.

Ручной станок для заточки

Этот способ подходит не для каждой цепи, если режущая кромка потеряла свою форму, то заточку сделать крайне сложно и потратиться колоссально много сил и энергии. Тогда проще использовать станок для заточки цепи. Есть два основных вида станков, ручные и работающие от электричества, снабженные камнем для заточки или кругом. Это наиболее точный и верный способ, который подойдет каждому в любой ситуации.

Начнем с ослабления зажима в цепи. После чего правильно установим цепь бензопилы, так чтобы звенья направлялись в сторону заточного камня. Далее, самое главное, для того чтобы не испортить всю работу, подбираем правильный угол, под которым будет проходить заточка.

Несколько способов заточки:

  • Последовательная – каждый зубец поддается обработке отдельно и последовательно, один за другим (при этом меняется полярность)
  • Заточка каждого второго резца – с правой, а потом и с левой стороны, последовательность выбираете сами. Полярность при этой методике не меняется

При выборе метода заточки ручным станком необходимо знать некоторые нюансы, которые обязательно нужно соблюдать:

  • Выяснение оптимального уровня заточки цепи, в зависимости от тупого зубца, как главного поводыря
  • Глубоко цепь нельзя стачивать, тогда снижается прочность и мощность, а также время эксплуатации бензопилы
  • Желательно после заточки воспользоваться сжатым воздухом, для того чтобы сдуть все лишнее. После чего оставить отдохнуть прибор на пару часиков.
  • Точнее метода просто нельзя найти, но, к сожалению, это работа, требующая много времени и затрат сил.

Заточка цепи бензопилы с помощью автоматического станка станка

Этот метод самый распространенный и востребованный. Попросту метод называется «машиной» или «автоматом». Методика используется на масштабном производстве в деревообрабатывающей промышленности. Также люди привыкли свободно использовать его в быту.

Внешним видом оно напоминает коробочку, внутри которой присутствует точильный камень. Для работы пилу необходимо вставить в коробочку и закрепить так чтобы она была неподвижна. После чего агрегат включают в полную силу и тем самым цепь начинает свое движение, затачивается о камень.

В этом методе есть существенные плюсы, все проходит чрезвычайно быстро, просто и понятно. Не нужно прилаживать силы и сможет сделать это любой новичок. Если говорить о минусах заточки цепи бензопилы таким способом, то это в основном затрата денежных средств. Нужно купить специальные цепи хорошего качества.

Как заточить цепь болгаркой

Профессионалы называют его первобытным, поскольку неопытные люди могут с легкость повредить бензопилу и тогда придется покупать ее заново. Но это не совсем так, этот способ не очень легкий, но достаточно эффективный. Чаще всего именно ним и пользуются, поскольку болгарка всегда под рукой. Совет такой, если вы затачиваете впервые, то лучше ним не пользоваться дабы не повредить инструмент и свои части тела, для вас подойдут первые несколько способов.

Технология этого метода:

  • Цепь не нужно снимать с корпуса, нет затрат времени
  • Нужен диск для работы с металлом, в 2,5 мм толщиной. Лучше всего, чтобы он был уже поддержанным, с кромкой на краях
  • Угол вы выбираете на глаз, по своему усмотрению. Желательно между шиной и цепью ставить преграду, деревянную щепку
  • При хороших навыках работы болгаркой, заточек может быть более семи, то есть цепь прослужит очень долго

Поговорим о плюсах, немаловажно, что метод экономный в плане времени, сил и денег, а минус — новичок точно не справиться с работой, можно легко навредить себе и инструменту. Нужны навыки и сноровка. Как заточить цепь бензопилы решать только вам, что понравилось больше или что для вас проще, но техника безопасности в любом случае должна быть на первом месте.

Видео как заточить цепь бензопилы



Если будете работать обязательно приобретайте рукавицы, маски, для того, чтобы защитить себя от травм. Все непременно получиться если есть старание и внимательность.

sdelaj-sam.com

Заточка цепных пил своими руками

Только благодаря хорошей заточки цепи можно пилить практически, не прикладывая усилий. Как только цепь теряет заточку пилить становится значительно труднее. Другими признаками затупившейся цепи являются мелкая стружка и сильный разогрев цепи. Заточка цепных пил может полностью устранить все описанные проблемы, и цепная пила будет работать как новая. О том, как правильно заточить цепную пилу будет рассказано в этой статье.

В отличие от сменных пилок электролобзика или полотен ножовки пильная цепь имеет приличную стоимость, поэтому выгоднее провести заточку нежели менять цепь. Заточить цепь можно отдав ее в специализированную мастерскую, либо сделать это своими руками на месте.

Чаще всего прибегают к самостоятельной заточки цепи. Вызвано это тем, что затачивать или поправлять заточку приходится достаточно часто. По большому счету проверять заточку цепи следует каждый раз перед началом работы. Потратив несколько минут на правку заточки можно значительно сэкономить силы при работе.

Приспособления для заточки цепной пилы

Для цепных пил, используемых в быту наибольшее распространение нашли два вида инструментов: приспособление для заточки цепной пилы PowerSharp от Oregon и точилка для цепной пилы состоящая из напильника и шаблона. Это самые простые и доступные инструменты. Конечно по мимо них существуют станки для заточки и более совершенные приспособления, однако их трудно купить в свободной продаже и стоимость их сопоставима со стоимостью цепной пилы.


Рис.1. Система PowerSharp от Oregon.

Насадка для заточки цепной пилы PowerSharp от Oregon наиболее простой способ заточки цепи, особенно для непрофессионала. Фактически это приставка для заточки цепной пилы на шину. В качестве заточного элемента используется камень. Для заточки необходимо установить устройство на шину и включить пилу.

Насадка для заточки цепной пилы обладает одним существенным недостатком, для использования приспособления для заточки необходимо иметь специальную шину с дополнительными двумя отверстиями. Если вы выбираете новую пилу, то это можно предусмотреть, если у вас старая пила, то вам такое устройство не подойдет, либо придется приобретать специальную шину для цепной пилы.

Заточка цепной пилы своими руками довольно просто выполняется с помощью напильника. Этот способ лишен недостатка вышеописанной системы, однако заточка цепи с помощью ручного инструмента более трудоемка.


Рис.2. Набор для заточки пильных цепей.

Как заточить цепную пилу вручную? Все достаточно просто, нужно приобрести круглый напильник для цепных пил и шаблон для заточки, обычно они продаются одним набором. Далее нужно на зуб пилы установить шаблон и напильником заточить режущую поверхность зуба. После чего с помощью второго шаблона поправить ограничитель глубины реза.

Маркировка цепи и выбор заточного набора

Несмотря на простоту заточки пильной цепи важно правильно подобрать заточной набор. Конечно желательно приобретать его вместе с пилой, однако часто заточной набор начинают искать, когда пила уже затупилась.

Различные цепи имеют различные геометрические параметры зубьев. В зависимости от этого применяются напильники различного диаметра, и в зависимости от ширины цепи различные шаблоны.

Чтобы определить тип цепи необходимо изучить ее маркировку. Несмотря на то, что цепи стандартизированы маркировка у различных производителей может отличаться. Поэтому целесообразно уточнить тип цепи на сайте производителя. Так же можно руководствоваться нижеприведенной таблицей.


Рис.3. Определение шага цепи.

Как заточить цепную пилу правильно

При заточке зуба напильник для цепных пил должен двигаться строго в горизонтальной плоскости.


Рис.4. Положение шаблона и напильника относительно цепи.

Угол заточки цепной пилы большинства цепей составляет 30 градусов. Важно стараться сохранять этот угол.

Основное усилие на напильник следует прикладывать при движении напильника вперед. При движении напильника назад усилие необходимо снижать.

Заточка цепной пилы напильником выполняется через зуб. Сначала следует заточить все зубья в одном направлении, потом повернуть пилу на 180 градусов и заточить все зубья в другом направлении.


Рис.5. Корректировки глубины реза цепи.

После заточки зубьев следует скорректировать ограничитель глубины пила с помощью шаблона. Без коррекции производительность пилы будет значительно ниже.

Заточка цепной пилы своими руками видео

Как видно из описания, заточка цепной пилы своими руками выполняется без особых проблем. Важно правильно подобрать напильник для цепных пил и шаблон, руководствуясь маркировкой на пильной цепи. Далее соблюдая угол заточки цепной пилы поправить режущую кромку зуба цепи. Соблюдая эти правила ваша цепная пила будет всегда острой, и работа с ней принесет только удовольствие.

mhremont.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
