Заточка ленточной пилы: Как точить ленточную пилу чтобы она пилила до 100 кубометров!

alexxlab | 16.03.2023 | 0 | Разное

Содержание

Заточка ленточных пил в летний и зимний периоды

Прежде всего, приступая к заточке ленточных пил Вы должны знать. То что от правильности выполнения данного процесса, зависит то, насколько качественным будет ваш пиломатериал — доски, брус, рейки и т.д. В результате, заточка ленточных пил, процесс ответственный, но не очень сложный. Соблюдая рекомендации приведенные ниже, вы быстро научитесь этому нехитрому, но очень полезному в лесопилении процессу.


Подготовка

В первую очередь надо осмотреть ленту на наличие видимых трещин, обломанных зубьев. Для этого берёте ленту в руки зубьями от себя и перемещая руки, слегка заламывая ленту начинаете просмотр. При обнаружении дефектов ленту необходимо отправить на ремонт, либо просто выбросить.

Во вторую очередь ленту необходимо очистить от грязи и налипшей на неё древесной смолы. И только после всех этих процедур лента готова к заточке.


Заточка

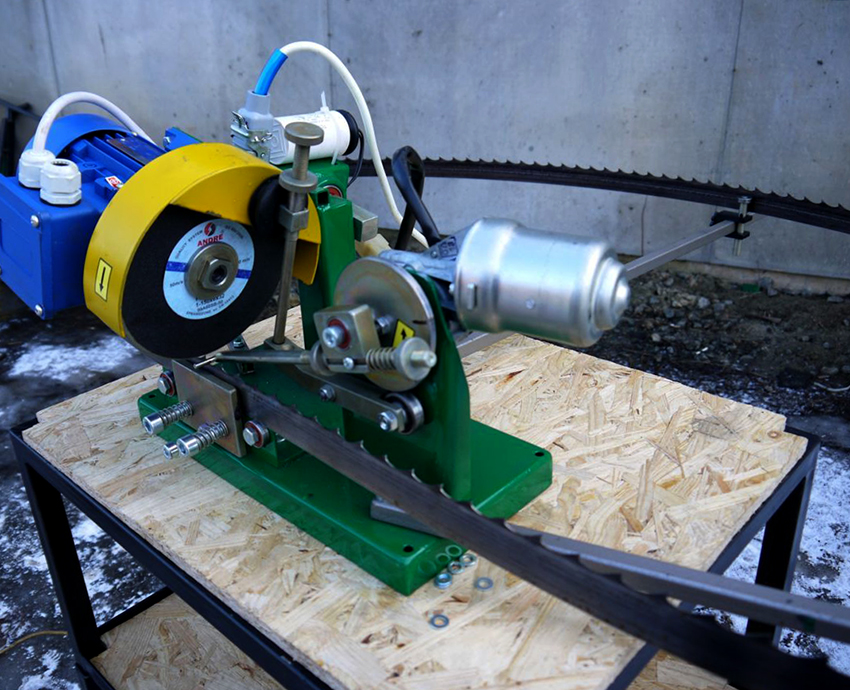

Прежде всего, аккуратно берёте ленту во избежании травм. Потому что, зубья имеют остроту способную повредить Вам руки. И вставляете на станок для заточки. Ленту необходимо установить на все держатели на станке и специальным зажимом зафиксировать.

В паз между зубьями опускаем штангу толкателя, с помощью этой штанги регулируется подача ленты. В этот момент сверху на ленту опускается точильный камень, он фиксируется штоком, регулирующим глубину заточки.

Перед началом запуска заточного станка выставляете угол заточки. Обычно для летнего леса этот угол 55-60 градусов, а для зимнего 70-80. Угол выставляется путём поворота станины на которой закреплён камень, согласно делениям, на корпусе станка.

Обратите внимание, камень для заточки имеет фаску под углом 45 градусов. Во время подготовки к процессу заточки Вы должны поправить камень если фаска не соответствует вышеуказанному углу. Отметим что правка производится инструментом алмаз или простым крупным камнем.

Сразу заметим, что правка простым камнем сложнее и требует некоторых навыков. Так же не соответствует правилам техники безопасности.


Запуск заточного станка

Вы подготовили станок и пилу для начала заточки, теперь приступим к самому процессу заточки ленточной пилы.

Первым делом включаете подачу на самой низкой скорости. Для этого предусмотрены тумблеры для включения двигателя и регулятор скорости подачи. Он уменьшает либо увеличивает обороты двигателя.

При помощи винта на штанге подачи отводим зуб пилы вперед либо назад. И следим что бы камень ровной стороной (без фаски) начал касаться прямой стороны зуба.

Затем включаем второй тумблер, который приводит в движение двигатель с камнем. Понемногу без резких движений начинаете опускать камень. С помощью винтового штока который его фиксирует, до тех пор, пока камень не будет полностью проходить карман от одного зуба к другому.

Ни в коем случае нельзя допускать посинения ленты поэтому старайтесь сильно не опускать камень.Так же задвигать шток подачи назад либо вперёд иначе камень у Вас просто «съест» зуб. Заточка ленточных пил, должна проходить плавно согласно заводскому профилю зуба.

Манипулируя винтами подачи и штока опускания камня надо добиться полного отсутствия заусенцев на кончике зубьев. Законченной работой станка можно считать после прохождения ленточной пилы не менее двух кругов.


Заточка ленточных пил в зимний период

Зимняя заточка практически не отличается от летней с единственной разницей. Угол наклона зубьев более прямой доходит до 90 градусов, в зависимости от промерзания древесины. Чем сильнее промерзает древесина, тем больше угол заточки. Но имейте в виду что летом с таким углом усиливается нагрузка на пилу и возможен быстрый выход её из строя.


Заточка ленточных пил по дереву видео.

Грамотная заточка ленточной пилы

Мы – производим качественное оборудование, Вы – качественный пиломатериал

Ленточная пила – это стальная гибкая лента, которая конструктивно выполнена в виде замкнутого кольца. Эта конструкция используется в ленточнопильных станках, как инструмент для распиловки бревна. Ленточные пилы конструктивно отличаются от других типов и обладают, присущими только им, особенностями:

  • Наименьшая ширина пропила;
  • Относительно невысокие энергозатраты;
  • Неограниченная толщина заготовки.

Ширина пропила – главное преимущество ленточных пил. Именно из-за этого качества такие пилы используют для работы с ценными породами деревьев, где эта характеристика очень важна, учитывая стоимость исходного материала. Понятно, что ширина пропила и его качество, во многом зависит от правильной заточки пилы. В противном случае, главное достоинство ленточной пилы может быть сведено к нулю. Именно неправильная заточка, равно как и ее несвоевременное проведение, виновато в 82% случаев разрыва ленточных пил, как говорит статистика. Давайте попробуем разобраться, как избежать ошибок при заточке ленточной пилы, учитывая материал, из которого она изготовлена, геометрическую форму зубьев и особенности эксплуатации.

Выбор абразивов для заточки

Понятно, что выбор абразивных кругов для заточки напрямую зависит от материала, из которого сделана сама пила. Металл, используемый для изготовления пил, которые работают по дереву, это пружинистая сталь, а вот зубья, точнее полоска с зубьями, делается из так называемой быстрорежущей стали, которая содержит в своем составе тугоплавкие металлы кобальт и вольфрам.

Такие пилы называются биметаллическими, так как содержат в своем составе два металла. Как нельзя лучше для пиления дерева подходят пилы шведской фирмы Uddeholm. Благодаря присадкам они обладают высокой прочностью и износостойкостью, а калёный зуб пилы позволяет сохранять остроту пилы до 5 раз дольше. Для крепчайших биметаллических пил требуются алмазные абразивы или круги из уникального материала – боразона. Для ленточных пил, применяемых на пилорамах «КЕДР», мы рекомендуем использовать полнопрофильный заточной станок в комплекте с эльборовым кругом Europe габаритами 150х6/2х32. Преимущество данного станка состоит в том, что он является универсальным для любых ленточных пил, обладает гибкими настройками и позволяет экономить деньги на специалистах, занимающихся заточкой, а также самостоятельно зарабатывать на этом.

Отметим, что форма круга для затачивания зубцов ленточных пил имеет не менее важное значение, чем сам материал абразива. Она напрямую зависит от характеристик пилы, применяемых способов заточки, профиля зубца, геометрии грани.

Абразивные круги для заточки пил бывают:

  • Плоскими
  • Чашечными
  • Профильными (по профилю зубца)
  • Тарельчатыми

Способы заточки Заточка производится двумя способами. Первый – это индивидуальный способ, когда каждый зубец протачивается отдельно. Второй – полнопрофильный, являющийся универсальным. Для выполнения полнопрофильной заточки применяют так называемый, эльборовый круг. В этом случае форма круга должна совпадать с формой зуба.

Сам процесс заточки с помощью станка «КЕДР» при этом выглядит следующим образом. Круг постоянно вращается на оси двигателя. Проточкой зубцов ленточной пилы занимается особый кулачковый механизм, который непрерывно совершает сложное движение. Это движение состоит из трех фаз.

  1. Фаза первая – вход. Затачивание передней панели, на которой находится режущая кромка и зуба с формированием переднего угла.
  2. Фаза вторая – протачивание радиусов впадин. Не отрываясь от профиля, круг плавно протачивает впадины, снимая микротрещины и устраняя точки напряжения, которые неизбежно возникают при пилении.
  3. Фаза третья – выход. Не отрываясь от профиля, круг двигается вверх и протачивает заднюю грань, режущую кромку, формирует задний угол с последующим выходом из зуба.

Процесс повторяется до завершения проточки всех зубов.

Заточка ленточных пил в холодное время года

Если с заточкой пил при помощи автомата всё ясно: на нём можно задавать любые необходимые настройки, то с заточкой вручную, да ещё и на холоде, придётся попотеть. К тому же существует разница в заточке ленточных пил в летний и зимний период. Она выражается в смене угла заточки. Угол, который используется для пил в зимнее время, должен составлять 90

o, в отличие от летнего, где угол заточки составляет 120o.

Если вы производите заточку самостоятельно, придерживайтесь правил:

  • съем металла должен быть равномерен;
  • профиль и высота зуба остаются неизменными;
  • должна вестись регулярная подача охлаждающей жидкости;
  • помните – после заточки развод пилы уменьшается;
  • контролировать отсутствие зазубрин (заусенцев) – они приводят к быстрому затуплению пилы;
  • необходимо сохранять радиус зуба неизменным. Изменение формы приводит к разрыву зуба.

Стоит отметить, что вы всегда можете приобрести новую, уже заточенную и разведенную пилу в представительствах группы компаний Кедр.

Умное приспособление для заточки ленточных пил на месте

Советы для мастеров

Брайан Ньюэлл придумал свое собственное приспособление, которое позволит сэкономить много денег на заточке и замене полотна.

#300-Tools & Shops 2023 Выпуск

Я предпочитаю долговечные биметаллические полотна для ленточных пил, но даже они быстро затупляются при интенсивном использовании, требуя, чтобы вы нажимали все сильнее и сильнее, чтобы произвести рез, что изнашивает шины ленточной пилы. и подшипники, что приводит к дрейфу лезвия в автономном режиме. В этот момент у вас есть три варианта: вы можете купить новое лезвие, отправить затупившееся лезвие на заточку или попытаться наточить его самостоятельно.

Существуют автоматические станки для заточки лезвий, но они дороги и обычно предназначены для ленточных пил с лезвиями шириной 1 дюйм или шире. Как и большинство столяров, я использую полотно шириной 1/2 дюйма для обычной ленточной пилы. Так что я придумал свой собственный джиг.

Полотно ленточной пилы можно затачивать очень легким и неглубоким шлифованием верхней кромки каждого зуба, при этом геометрия пропила остается неизменной. У моего приспособления есть поворотный рычаг, который держит небольшой регистрационный штифт, и вращающийся инструмент, оснащенный небольшим шлифовальным кругом. Когда вы толкаете лезвие вверх, штифт следует за зубом над шлифовальным кругом, поворачивая рычаг и точно перемещая круг вдоль верхнего края зуба под ним. По мере того, как вы продолжаете перемещать лезвие назад, штифт и колесо перемещаются по верхним краям зубьев, переходя от одного к другому.

Чтобы прикрепить вращающийся инструмент к поворотному рычагу приспособления, я отвинчиваю его носовой конус и с помощью метчика нарезаю такую ​​же резьбу в отверстии приспособления. Затем я плотно ввинчиваю инструмент в приспособление. Вместо этого вы можете просверлить отверстие для носа инструмента и использовать затупленный винт из листового металла в качестве установочного винта, чтобы удерживать его на месте.

Для этой работы подойдут различные маленькие абразивные круги. Лучше всего подойдет небольшой алмазный круг, поскольку он устойчив к износу, но также подойдет и круг из карбида кремния.

Шаблон имеет ряд встроенных регулировок, которые позволяют настроить угол заточки для любого типа зуба, а также идеальное смещение между приводным штифтом и шлифовальным кругом. Начните с перемещения большой базовой панели вперед и назад, чтобы изменить угол наклона поворотного рычага и шлифовального круга, а затем зафиксируйте ее на месте. Затем установите глубину резания, прижав шлифовальный круг к зубу, слегка коснувшись штифтом зуба над ним и затянув установочный винт штифта.

Наконец, отрегулируйте смещение между штифтом и колесом, отрегулировав верхнюю часть поворотного рычага на его латунных стержнях. Колесо должно очистить свой зуб до того, как штифт упадет.

Использование приспособления

Чтобы использовать приспособление, включите кофемолку и начните медленно перемещать диск вверх. После того, как первый заточенный зуб достигнет регистрационного штифта, вам, вероятно, потребуется немного подрегулировать штифт для следующих зубов. После этого кондуктор будет настроен на все будущие заточки.

Потребуется немного возни, чтобы отрегулировать все настройки, но как только вы это сделаете, прибейте пару планок к нижней части опорной плиты, чтобы разместить ее на столе ленточной пилы. После этого вы сможете поместить приспособление обратно на пилу без регулировки и заточить любое лезвие за 10–15 минут.

Я могу заточить лезвие три или четыре раза, прежде чем геометрия зубьев изменится слишком сильно, чтобы они могли эффективно резать. Это экономит мне деньги и время. Заточенное лезвие работает как новое.

—BRIAN NEWELL, Fort Bragg, Calif.

Illustrations by Dan Thornton
From Fine Woodworking issue #300
