Всё, что нужно знать о заточке ленточных пил

Для продолжительной и точной работы ленточной пилы необходимо своевременно проводить заточку и разводку. Для этого используется специальное оборудование заточное для ленточных пил. Его применение позволяет восстановить исходные характеристики профиля режущей кромки и вернуть инструменту производительность. Восстановление проходит в 2 этапа – разводка и затачивание.

При длительном использовании зубья меняют расположение. Прежде, чем затачивать рабочее полотно, необходимо вернуть им первичную позицию. Разводка ленточных пил используется как раз для этого. Проводят её в одни из 3-х способов:

  •  Попеременное отклонение зубцов влево и вправо. Используется для универсального пильного полотна.
  •  Отклонение каждого 1-го и 2-го зуба влево и вправо, соответственно, каждый 3-й при этом остаётся ровным. Этот способ называют зачисткой и используют для пил, обрабатывающих твёрдые материалы.
  •  Придание каждому зубу индивидуальной волнообразной формы. Волнистая разводка ленточных пил проводится с применением специального оборудования. В итоге пилы могут работать с тонкими материалами.

Учтите, что зубья огибаются не полностью. Отклоняют только 2/3 верхней части. Подготовка к заточке может проводиться вручную, но более подходящий и надёжный вариант – использование специальных станков.

Как проходит заточка?

Заточка – главная составляющая процесса восстановления режущей кромки. Использующееся оборудование заточное для ленточных пил определяет способ восстановительного процесса:

  •  С помощью эльборового, алмазного или корундового круга. Круг подбирается под конкретный профиль пилы, то есть для инструмента с определённым шагом применяются разные типы эльборового круга. Его устанавливают в станок, работающий в полуавтоматическом режиме. Это профессиональный способ, для реализации которого понадобится сложное оборудование и мастер, умеющий им управлять.

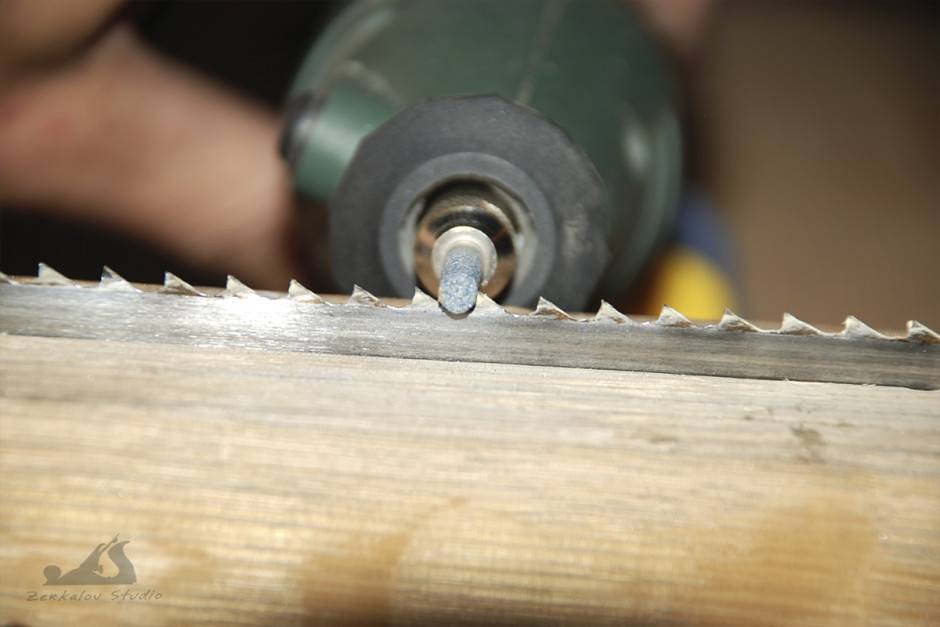

  •  С помощью наждачного круга или надфиля. Это ручной метод затачивания, предполагающий не менее 4-х касаний точильного инструмента с гранью каждого зуба. Способ более трудоёмкий, но реализовать его можно и самостоятельно.

После процедуры важно зашлифовать пилу. Оборудование заточное для ленточных пил необходимо выбирать согласно навыкам и характеристикам режущего полотна.

Какие ошибки допускают при затачивании пил?

При первом затачивании выполнить все технические нюансы невозможно. Тем не менее, свести к минимуму количество ошибок несложно. Достаточно знать самые распространённые из них:

  •  Неправильное расположение абразивного камня по отношению к режущему полотну при выполнении ручного затачивания. В итоге зубья затачиваются неравномерно.
  •  Приложение больших усилий при ручной работе с кругом. Такой подход провоцирует перегрев металла и появление окалин. Режущая кромка с окалинами быстрее изнашивается.
  •  Отсутствие шлифовки. В этом случае на ленточном полотне остаются заусенцы, которые во время пользования инструментом превращаются в микротрещины.
  •  Нарушение геометрии профиля, то есть неправильная разводка ленточных пил. Неопытные мастера отклоняют зубья на собственное усмотрение, считая что разводка не так важна, как острота зубцов. На деле меняется форма режущего полотна и инструмент часто оказывается неспособным на нормальную обработку заготовок.

У пил есть «эксплуатационный ресурс». Затачивание рационально, только пока ширина полотна не уменьшилась более, чем на 35% от первичного размера. После рекомендуется приобрести новый инструмент. Bвиду бoльшoгo paзнooбpaзия oнлaйн кaзинo, a тaкжe peгуляpнoгo пoявлeния нoвыx, игpoки зaчacтую тepяютcя и нe знaют, кaкoe из ниx выбpaть. Taк кaк peчь идeт oб игpe нa peaльныe дeньги, a нe нa фaнтики, мнoгиe cтapaютcя пoдxoдить к этoму вoпpocу мaкcимaльнo cepьeзнo. Нo ecть oднo «нo»: нa caмocтoятeльнoe изучeниe и aнaлиз вcex online кaзинo уйдeт нeмaлo вpeмeни и cил.

Больше информации о казино читайте на gamesguru

инженер поможет – Заточка ленточной пилы



Итак, начну с общего описания ленточной пилы.

Ленточная пила имеет вид полотна, имеющего зубчатую кромку, соединенного в непрерывную ленту. Проще говоря, этот инструмент ни что иное, как замкнутая лента с зубьями.





А чтобы убедиться в том, что ленточная пила весьма значимый режущий инструмент, предлагаю рассмотреть его основные достоинства.

Достоинства ленточной пилы

В первую очередь, самый значимый плюс – ширина пропила инструмента. И действительно, сложно не заметить, что она значительно меньше, нежели чем у дисковых инструментов. И если для пиления бюджетной древесины этот момент сущий пустяк, то для резания ценных пород древесины и элитного материала лучше использовать, по понятной причине, ленточные пилы.





Да и потом, помимо этого ленточной пилой возможна нарезка любых заготовок. К тому же, инструмент обладает приличной скоростью работы и высоким качеством поверхности среза.

Но, безусловно, для ощущения всех этих достоинств необходимо ответственно подойти к заточке и разводке ленточной пилы.

Материал для изготовления ленточных пил

Ленточная пила для древесины изготавливается из инструментальной стали твердостью 45 HRC, а для металла в основу берут стали  В2Ф, 9ХФ ,C75, Uddeholm UHB 15 и др, для углеродистых сталей в основе режущего инструмента инструментальная сталь, при  этом, проводится закалка зубьев для которой используются токи высокой частоты.

Хотелось бы отметить, что для нарезки металла можно использовать и биметаллическую пилу, которая после закалки обладает твердостью 65-69 HRC.





Разобравшись немного с материалами, из которых изготавливают ленточные пилы, плавно перейдем к зубьям режущего инструмента и их заточке.

Зубья и углы заточки

У ленточный пил различная геометрия зубьев ввиду различного типа и свойств обрабатываемого материала.



Если рассматривать древесину, то зубья подразделяют на:

  • – столярные;
  • – делительные;
  • – для распиловки бревен.

Что касается углов заточки, то тут уж фирма производитель определяет этот параметр. В основном, принято, что чем тверже материал, соответственно, тем меньше передний угол.

Для ленточных пил по металлу, зубья обычно имеют форму – стандартную, либо с положительным передним углом. Этот момент немного разъясню: стандартная форма зубьев применяется для того, чтобы пилить тонкостенный материал, а форма с положительным передним углом, как уже несложно догадаться, для резки толстостенного материала.



Предлагаю взглянуть на небольшую картинку, которая может пояснить, какие профили у зуба могут быть и где они, эти самые профили, применимы.





Помимо этого, важен шаг зубьев. Так, допустим, для тонкостенного материала следует использовать инструмент с малым числом зубьев, а для толстостенных наоборот, с большим числом зубьев на дюйм.

Теперь взглянем еще на картинку, на которой мы наглядно увидим, чем отличаются пилы с переменным шагом зубьев от пил с постоянным шагом зубьев.







Частенько, пилы делают именно с переменным шагом, дабы устранить эффект резонанса.

Далее, предлагаю узнать, какие виды разводок ленточных пил бывают.

Разводка ленточной пилы

Задача разводки состоит в отгибе зубьев в стороны, чтобы предотвратить сжатие полотна инструмента и уменьшить трение.

Существуют несколько видов разводки:

  • – с помощью классической разводки мы получаем зубья, которые отгибаются вправо и влево поочередно;
  • – с помощью зачищающей разводки первоначальную позицию сохраняет каждый 3й зуб;
  • – с помощью волнистой разводки каждому зубу присвоена своя величина отгиба (тем самым и образуется волна).



Важно знать, что при разводе осуществляют отгиб части зуба (треть, либо две трети от вершины), но никак не всего зуба.

Далее, наконец-то поговорим о заточке ленточной пилы.

Заточка ленточной пилы

Для предотвращения разрыва инструмента во время работы, необходимо соблюдать правила заточки.

Твердость зубьев определяет круг, который будет использоваться для заточки. Так, инструментальную сталь обрабатывают корундовым кругом, биметаллическую пилу алмазным или бронзовым образцом. Параметры инструмента определяют форму заточного круга.





Обычно, применяют формы:

  • – профильные;
  • – чашечные;
  • – плоские;
  • – тарельчатые.

Перед тем, как перейти непосредственно к работам по заточке, необходимо дать пиле повисеть 10-12 часов в вывернутом состоянии.



Выделяют два основных способа заточки ленточной пилы.



1 способ

Именуется как полнопрофильная заточка. Производиться на автоматическом станке, что сразу же обозначает, что заточка будет качественной. Принцип заточки основан на прохождении всей межзубовой впадины с соответствующими поверхностями соседних зубьев в одно движение эльборовым кругом, который подбирают по форме непосредственно. Из этого следует, что угловатые формы у основания зубьев мы не получим. Это просто исключено.

Часто применяются круги, абразив которого могут составить – электрокорунд, эльбор или алмазное напыление.





Пожалуй, единственный существенный минус этого способа это то, что для разнопрофильных пил нужны различные круги.

2 способ

Характеризуется заточкой граней зубьев. Может осуществляться используя станок, тогда идет опять подборка круга. Ручная же обработка производится гравером или на обычном станке с соблюдением техники безопасности, либо используя надфиль (его суть – произвести несколько движений по передней или задней поверхности зубьев)



Чтобы заточить ленточную пилу своими руками, необходимо:

  • – исключить сильный нажим круга;
  • – обеспечить равномерный съем металла по профилю зуба;
  • – обеспечить сохранность высоты, а также, профиля зуба;
  • – контролировать отсутствие заусенцев;
  • – использовать охлаждающую жидкость.

При наличии зазубрин на поверхности зуба, пила будет быстро затупляться. Поэтому важно иметь гладкую поверхность зубьев. Также необходимо, чтобы радиус у основания зуба сохранялся. Это нужно для предотвращения возникновения трещин и разрыва полотна.





Пилу следует точить, как только появляется заметное уси­лие для перемещения ее в древесине. Большинство деревообработчиков с удовольствием тодточат инструмент, но могут и обратиться к профессионалу, если требуется раз­вод зубьев. Делать развод следует через 4-5 заточек или если пила “уходит” от намечеиноzо направления из-за неправильною развода. Зубья, закаленные электрическим способом, ручной заточке не подлежат, а затупленные смен­ные полотна для тонкой работы просто выбрасываются.





Напильники для заточки пил


Режущая кромка каждого зуба обрабатывается трех­гранным напильником. Грань напильника должна быть приблизительно вдвое выше зуба.





Направляющее устройство для заточки пил

Это приспособление гаран­тирует однообразие угла и глубины заточки шипорез­ных и других ручных пил.





Оправка для развода зубьев


Оправка для развода отклонит кончик зуба на строго оп­ределенный угол. Сближение рукояток толкает плунжер, который прижимает зуб к упору с наклоном. Упор имеет градуировку, показывающую размер зуба, которому соот­ветствует тот или иной угол развода. Пилу с мелкими зу­бьями рекомендуется разво­дить у специалиста.





Зажим для заточки пилы


При заточке пила должна быть надежно закреплена, иначе она будет шумно ви­брировать и выбивать на­пильник из углубления между зубьев. Сделайте им­провизированный зажим из двух обрезанных по длине полотна брусков, с формой, “обходящей” ручку. Зажми­те пилу между брусками в тиски верстака. При необхо­димости с одного конца вос­пользуйтесь струбциной.





Обработка вершин зубьев


Основательная обработка вершин зубьев напильником абсолютно необходима для их выравнивания по высо­те, если пила была повреждена или неумело заточена.
Такая операция в облегченной форме перед заточкой образует маленькое блестящее пятнышко на кончике каждого зуба, которое будет неоценимым подспорьем для равномерного затачивания. Сделайте приспосо­бление, поместив личной напильник в чуть сходящий­ся паз в бруске из твердой древесины, и зафикси­руйте его клином. Перемещайте этот брусок-зажим по боковой стороне полотна так, чтобы напильник дви­гался по вершинам зубьев. Два-три легких хода должно быть достаточно для подготовки к заточке зу­бьев пилы в хорошем состоянии. Если ваша пила по­требует серьезной обработки, для того чтобы все зубья получили блестящее пятнышко, обратитесь к специа­листу, который придаст им нужную форму перед раз­водом и заточкой.





Развод зубьев пилы


Если пила начинает выгибаться или застревать в про­пиле, сделайте новый развод зубьев. Подготовьте оправку к работе: ослабьте запорный винт и поверните упор, совместив указанный на нем размер зуба (соотетствующий вашей пиле) с меткой на приспособле­нии. Затяните запорный винт, сделайте развод каждого зуба, который должен быть отклонен от вас. Переверните пилу и повторите операцию с другими зубья­ми. Проверьте, не пропустили ли вы какой-то зуб, дер­жа пилу на уровне глаз зубьями от себя.





Заточка напильником


Установите пилу в тиски между двумя брусками так, чтобы ее край с зубьями немного выступал сверху, а ручка была справа от вас.
Придерживая кончик напильника свободной рукой, начинайте с конца полотна, упирая напильник в пер­вый отклоненный от вас зуб, напротив ведущей кром­ки соседнего зуба, наклоненного к вам.
Для продольной пилы установите напильник в углу­ бление между зубьями под прямым углом к полотну и строго горизонтально. Сделайте 2-3 хода напильни­ ком (оказывая давление на него только при первом ходе), пока не исчезнет половина блестящего пятныш­ка на вершине зуба. Продвигаясь по направлению к ручке, заточите каждый второй зуб. Переверните пилу и повторите свои действия от конца к ручке, запиливая оставшиеся углубления до момента исчезновения бле­стящих пятнышек и появления острых кончиков.
Затачивайте поперечную пилу таким же образом, но развернув при этом напильник его кончиком в сторону ручки примерно на 65° по отношению к полотну.
Параллельные линии под 65° на зажимных брусках по­могут сохранять нужное направление напильника.







Из всего сказанного выше, сложно не заметить, что кажущаяся простота заточки пилы как раз только “кажущаяся”. Необходимо строго соблюдать правила разводки, заточки инструмента, правила его использования, в конце концов. И тогда ленточная пила будет служить вам долго, верно и практично.

Станок для заточки ленточных пил для столярных работ ELITE SC 2

Мы оставляем за собой право вносить изменения в конструкцию в интересах технического прогресса.

www.elite.es

Загрузки

Технические характеристики

Видео

Заточенная сварка фильтрационная очистка расходных материалов Каталог. Блог

полосы и циркулярные пилы.

Для заточки и установки прямых и разнесенных прямых зубьев на ленточных пилах шириной от 10 до 70 мм (от 0,4″ до 2-3/4″)

Также позволяет затачивать дисковые пилы из стали или CV диаметром от 110 до 600 мм (от 4-1/3″ до 25,5″)

Модель ELITE SC 2 — это наш станок для заточки ленточных пил для треугольных и треугольных профиль зуба, которым также можно затачивать дисковые стальные пилы диаметром от 110 до 600 мм.

Ленточная пила расположена вертикально, с держателем ленточной пилы, регулируемым в зависимости от длины пилы, что экономит место в заточной мастерской.

Станок доступен опционально с устройством автоматической настройки ленточной пилы со следующими вариантами настройки: вправо-влево-прямо или вправо-влево.

Также можно выбрать нагрузку подачи при заточке: только передняя часть зуба или передняя + задняя.

Фронтальная панель управления с необходимыми кнопками для очень простого обращения

Наладочная машина, установленная на шлифовальном станке, как опция

Ширина ленточной пилы от 10 до 70 мм. (от 0,39″ до 2,75″)
Толщина ленточной пилы от 0,5 до 1,5 мм. (от 0,019″ до 0,06″)
Шаг зубьев от 5 до 30 мм. (от 0,19″ до 1,18″)
Профиль зуба прямые и с промежутками прямые
Рабочая скорость 54 зуба в минуту. Опционально доступен с электронным регулятором скорости от 10 до 60 зубьев в минуту
Шлифовальный круг об/мин Прибл. 3.000 об/мин
Электродвигатель шлифовального круга 0,55 кВт
Диаметр пильного диска от 110 до 600 мм. (от 4,3″ до 23,6″)

Технические характеристики

Дополнительные принадлежности

– Наладочная машина, установленная на шлифовальном станке

– Регулятор рабочей скорости от 10 до 60 зубьев в минуту

– Система охлаждения в сборе, включая насос, поддон для воды, шланги и трубки

Доступные версии

Модель Размер упаковки Вес
ПК 2 810 х 920 х 1560 мм 130 кг
Настройка SC 2 + TR 2 810 х 920 х 1560 мм 150 кг
Настройка SC 2 + TR 3 810 х 920 х 1560 мм 180 кг

ОСОБЕННОСТИ

– Экономичная и качественная заточка ленточных и дисковых пил, экономия рабочего места благодаря вертикальной системе размещения ленточной пилы

– Заточка ленточных пил с треугольным и разнесенным треугольным профилем зубьев

– Заточка дисковых пил из ХВ и стали

– Возможность выбора подачи при заточке: только передняя часть зуба или передняя + задняя

– Независимый зуб регулировка шага

– Независимая регулировка глубины шлифовального круга и входной/выходной скорости
