Отрезные резцы для токарного станка по металлу

Операции резки по металлу часто выполняются с использованием резцов. Их классификация насчитывает большое количество видов, поэтому начинающему мастеру нужно знать, какие резцы для чего нужны, как они строены и как правильно выбрать этот инструмент.

Содержание

1 Основные характеристики отрезных резцов для токарных работ
2 Типы и назначение резцов
3 Конструктивные особенности токарных резаков
4 Отрезной инвертированный режущий инструмент
5 По каким параметрам выбираемся резец?

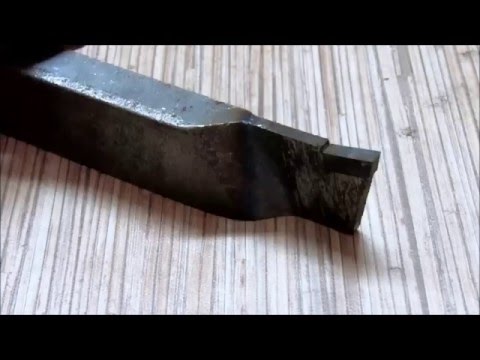

Основные характеристики отрезных резцов для токарных работ

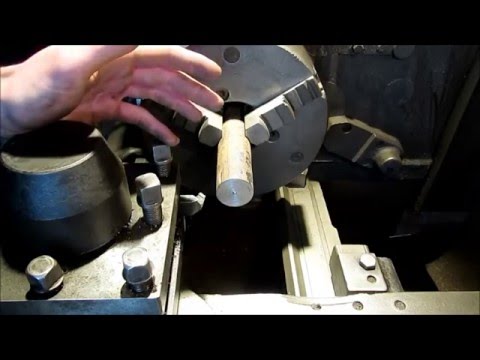

Токарный станок, предназначенный для металлообрабатывающих процедур, в том числе по цилиндрическим, фасонным и плоским поверхностям, в обязательном порядке оснащается резцом. Его характеристики бывают разными, но есть один ключевой момент: изделие для обработки металла должно быть изготовлено из более твердой и прочной стали, чем материал обрабатываемых поверхностей.

Резцы отрезные имеют конструкцию и размеры согласно ГОСТ 18880—73. Они различаются между собой сильнее, чем инструменты для работ по дереву.

Рабочая часть режущего инструмента обычно бывает выполнена в виде клина. Этим резец для токарного станка по металлу похож на некоторые другие приспособления для металлообработки. Конструкция у разных видов резцов может иметь отличия, но она непременно предусматривает тело и головку.

Головка включает следующие элементы:

вершина;
основная и дополнительная режущие кромки;
передняя и две задние поверхности.

Форма режущих кромок отличается, например, если посмотреть на резец по металлу подрезной, можно увидеть, что она треугольная, а у других видов — прямая или полукруглая. У резцов по дереву лезвие имеет прямую форму. Тело (стержень) инструмента используется для фиксации в державке или суппорте. Основная кромка выполняет операцию резки. Раскрой заготовки происходит при непосредственном участии тела инструмента.

Резцы токарные имеют и другие особенности:

Передний угол. Его параметры определяют легкость снятия стружки, скорость и точность обработки заготовки.
Задний угол. Он образован обрабатываемой поверхностью и плоскостью резца. Если он слишком маленький, одна из граней режущего приспособления будет постоянно тереться о заготовку. Слишком большая величина заднего угля затрудняет снятие стружки, так что необходимо выбирать оптимальные параметры.
Угол заострения. Он образован плоскостями передней и основной задней поверхности. Тем меньше его величина, тем эффективнее снимается стружка с заготовки. Но при слишком маленьком угле рабочая поверхность инструмента быстро затупляется, резец приходит в негодность.
Размер державки (выражается в мм). Например, резец отрезной Т5К10 и многие другие модели имеют размер державки 25х16 мм.

Термины, которые используются при обозначении углов инструмента:

Основная плоскость. Она проходит через прямые, совпадающие с векторами продольной и поперечной подач, и параллельна опорной поверхности резца.
Плоскость резки. Она совпадает с режущей кромкой инструмента и располагается по касательной к обрабатываемой поверхности заготовки.

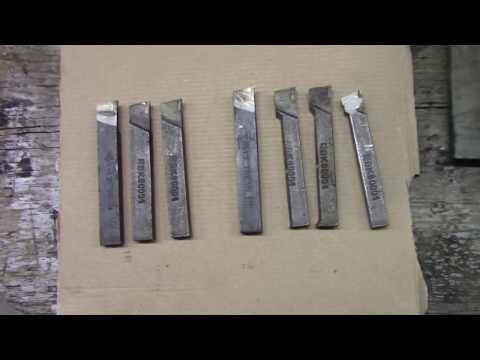

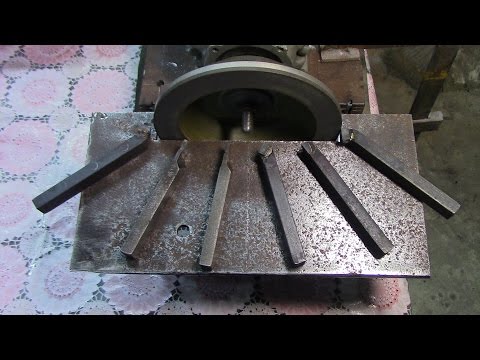

Типы и назначение резцов

Существует несколько разновидностей резцов, предназначенных для определенных операций:

Подрезные. Используются для обтачивания торцов и обработки поверхностей, расположенных под прямым углом к оси вращения. При необходимости этим инструментом можно выполнять работы по дереву на любительском уровне. Отогнутый подрезной резец внешне похож на проходной.
Резьбовые применяются для нанесения наружной и внутренней квадратной, прямоугольной, круглой, треугольной и трапецеидальной резьбы.
Проходные (упорный, отогнутый и прямой) используются для обточки, подрезки торцов цилиндрических и конических деталей на станках с продольной и поперечной подачей. Пример такого инструмента — резец отрезной 25х16х140 Т5К10.

Расточные предназначены для вырезания и расточки сквозных и глухих отверстий, углублений и выемок.

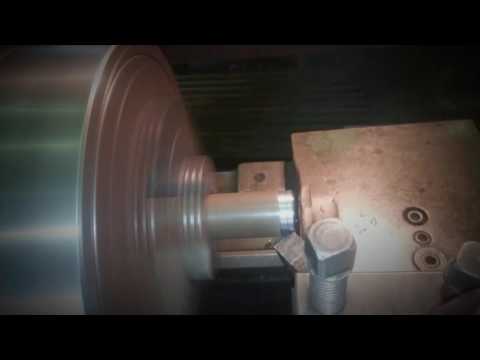

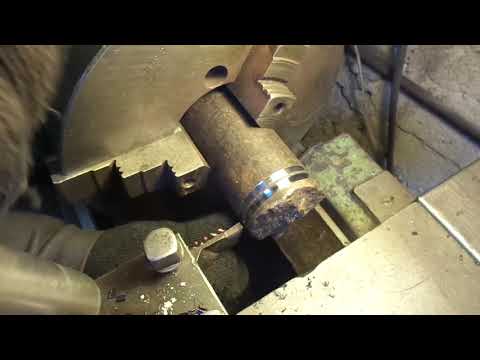

Отрезные применяются для формирования кольцевых канавок и отрезания заготовок от прутов небольшого диаметра на токарных станках с поперечной подачей.

Резец прорезной, фасонный и некоторые другие применяются сравнительно редко. Для обтачивания цилиндрических и конических поверхностей с продольной подачей широко применяется отогнутый резец отрезной 25х16х140 Т15К6.

Особое назначение имеют отрезные канавочные резцы для токарного станка. Их используют для формирования узких канавок. Параметры рабочей головки подбираются в соответствии размерами и формой будущего углубления. Иногда приходится сделать несколько заходов, например, если металл слишком твердый или нужен широкий паз. Соотношение сечения обрабатываемой детали и длины рабочей части инструмента должно составлять примерно 2:1,1.

Конструктивные особенности токарных резаков

Реже всего для металлообработки применяются цельные инструменты. Их делают из цельных стальных заготовок: мелкие — из быстрорежущей стали, более крупные — из углеродистой. Также промышленность выпускает инструменты из различных сплавов, пример — титановольфрамовый резец отрезной Т15К6.

Наварные и напайные резцы (с приваренными и припаянными пластинами) используются для финишной обработки деталей. Они изготавливаются путем приваривания или напаивания пластин к головке.

Важно! При несоблюдении технологии сварочных работ наварной резец быстро приходит в негодность.

Инструмент с механическим креплением минералокерамических твердосплавных пластин применяется для изготовления и обработки деталей в машиностроении. Сменная рабочая пластина крепится к головке механическим путем. Предлагает разные типы металлокерамических резцов, при этом все они унифицированы, что позволяет подобрать резец нужной формы для обработки любой марки металла.

Резцы для токарного станка подразделяются на отогнутые и прямые, левые и правые. На практике больше всего востребованы прямые правые и отогнутые левые. Например, часто используется резец отрезной ВК8 25х16х140, имеющий левое направление подачи.

Универсальные резцы со сборной конструкцией — отдельная категория. Резец токарный отрезной данной конфигурации также называют сборным. Особенность таких резцов в том, что на державке можно закреплять режущие пластины для разных операций, в том числе для обработки поверхностей заготовок под любым углом. Универсальность не означает, что их можно использовать для работы по дереву.

Отрезной инвертированный режущий инструмент

Обработка деталей в домашних условиях обычно выполняется на маломощных станках со слабыми характеристиками. Работа ведется на малых оборотах, и чтобы качественно обрабатывать деталь, приходится перетачивать стандартный инструмент. Подобные действия требуют предельной аккуратности, иначе можно испортить резец. Инструмент получается хрупким и недолговечным.

Для отрезных работ на слабых любительских станках были спроектированы инвертированные модели со сменной рабочей областью из твердосплавной стали. Используя отрезной прямой резец со сменными пластинами, резку можно осуществлять путем прямого и обратного вращений. Второй режим применяется чаще, поскольку он обеспечивает беспрепятственное снятие стружки и отсутствие заеданий.

Инвертированный резак регулируется по высоте, для этого в составе конструкции предусмотрен треугольник. Рабочие пластины имеют Т-образный профиль, благодаря которому снижается трение о поверхность детали при заглублении. Комплект режущих пластин насчитывает 5-6 штук. Заточка отрезного инвертированного резца возможна до тех пор, пока хватает длины вылета.

Длина рабочей области достаточна для того, чтобы работать с толстыми заготовками. Таким инструментом удобно формировать пазы небольшой ширины, особенно в тех местах, где плоскости соприкасаются между собой.

По каким параметрам выбираемся резец?

Критериев выбора режущего инструмента насчитывается немного (как и по дереву), но все они очень важны.

Факторы, от которых зависит эффективность обработки заготовок и долговечность инструмента:

интенсивность нагрузок;
вид операции;
характеристики обрабатываемой поверхности;
износостойкость режущей пластины.

Выбирая отрезной резец, также нужно иметь в виду, чему отдается приоритет при резке: качеству поверхности или точности геометрических размеров.
