Заточка цепи электропилы своими руками – Как Заточить Цепь Электропилы Макита Своими Руками • AURAMM.RU

alexxlab | 20.07.2019 | 0 | Разное

Цепь для электропилы — смазка, заточка, как правильно одеть

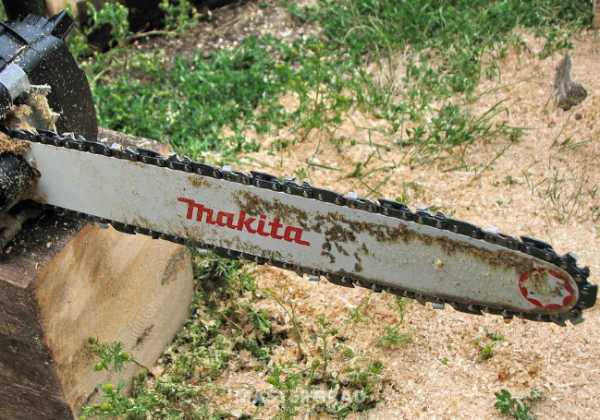

Шина и цепь – это элементы электропилы, главная функция которых заключается в резке древесины. От состояния и исправности пильной гарнитуры садового инструмента во многом зависит его эффективность на участке: возможность валить сухие деревья или аккуратно распиливать бревна. Чтобы сохранять высокую работоспособность электропилы, ее оператор должен следить за состоянием шины и цепи, регулярно вносить новое масло для их смазки, а также менять пильные органы по мере их износа.

Как заточить цепь электропилы своими руками?

Чтобы равномерно наточить пильный орган электрической садовой пилы, у ее владельца есть 3 варианта. Первый способ – ручной. Он заключается в использовании двух напильников – круглого и плоского, а также державки, необходимой для крепления инструмента круглой формы. Круглый напильник должен быть подобран с учетом шага цепи – чем он больше, тем больше должен быть диаметр используемого напильника. Плоский напильник необходим для обработки ограничителя, поэтому он может быть любых размеров.

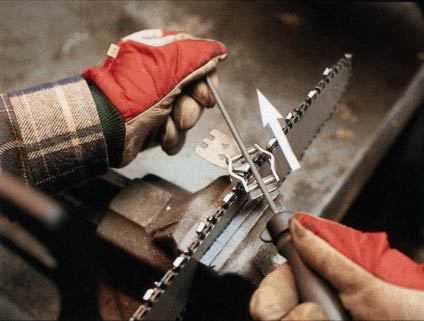

Порядок действий при заточке цепи напильниками выглядит следующим образом:

1. Сначала державку с предварительно зафиксированным в ней круглым напильником нужно установить на режущую цепь электропилы. На планке нанесены стрелки, которые должны располагаться параллельно к направляющей шине;
2. Далее необходимо проверить угол заточки. Убедившись в том, что верхнее лезвие режущего зуба цепи расположилось под углом 25–30⁰, можно приступать к заточке;
3. Движения оператора должны быть равномерными и направленными только вперед. Каждый из режущих зубов цепи нужно обработать одинаковое количество раз.

Второй способ заточки режущих органов электропилы заключается в использовании комплекта напильников и специального шаблона. На шаблоне уже нанесены необходимые параметры: углы наклона и обработки зубцов. Кроме того, заточка цепи электропилы с использованием шаблона позволяет равномерно обработать зуб-ограничитель.

Во время восстановления режущих зубов шаблон поочередно прикладывается к каждому из них. Он оборудован движущимися роликами, по которым скользит напильник во время работы с цепью. При этом не нарушается угол заточки, что делает равномерным восстановление каждого зуба.

Единственный минус этого способа – необходимость использования отдельного шаблона для каждого конкретного типа режущего органа, учитывая шаг цепи, ширину ее хвостовика, ведущего звена и другие параметры.

Третий метод заточки – использование электрического станка. Этот вариант считается самым простым, быстрым и удобным. Большинство станков поставляются в комплекте с метрическими и градуированными шкалами, которые позволяют восстановить практически любую цепь, независимо от ее шага и количества звеньев.

Использование электрического станка подходит для людей, занимающихся регулярной валкой леса и распиловкой бревен. В остальных случаях покупать специализированное оборудование нецелесообразно.

Как правильно одеть цепь на электропилу?

Для монтажа новой режущей гарнитуры пользователю садовой электропилы потребуется отвертка, перчатки из плотной ткани, а также гаечный ключ.

Чтобы установить цепь на электропилу, нужно придерживаться следующего порядка действий:

1. Вначале необходимо развинтить крепежные гайки направляющей шины, используя для этого гаечный ключ. Перед этим важно убедиться, чтобы инерционный тормоз был в выключенном положении. В противном случае оператор рискует порвать трос натягивания инерционного механизма;
2. Затем нужно аккуратно передвинуть тормозную колодку в сторону;
3. Далее необходимо сдвинуть направляющую шину, стараясь при этом зацепить ведущую звездочку электропилы. Это нужно для того, чтобы снять установленную на звезду часть шины. Остальная часть направляющей – ее хвостовик, крепится в специальных отверстиях;
4. После этого нужно поставить цепь на электропилу и отрегулировать натяжение режущего органа, используя для этого отдельный пластиковый натяжитель;
5. Затем потребуется установить защитную крышку и вывернуть болты ее крепления до конца.

https://www.youtube.com/watch?v=grQnNG8cifE

При каждой установке режущего органа нужно обращать внимание на уровень ее натяжения и усилие, которое нужно приложить для ее ручного вращения по шине. При необходимости винты нужно ослабить или подтянуть, иначе режущий орган будет клинить или постоянно слетать с направляющей.

Как смазывается цепь электропилы?

Для смазки пильных органов в конструкции любой хозяйственной электропилы предусмотрена отдельная система, основу которой составляет помпа. Во время работы она создает давление, необходимое для перекачивания масла из резервуара в пазы, предусмотренные в направляющей. Оттуда масло попадает в отдельные пазы или отверстия, расположенные в режущих зубьях цепи.

Чтобы не допустить работы режущих органов электропилы «всухую», нужно постоянно следить за объемом масла в бачке. При необходимости оператор должен доливать израсходованное количество жидкости.

Поломка помпы становится причиной типичных неисправностей. Самая распространенная из них – это ситуация, при которой не смазывается цепь на электропиле. В этом случае владелец электропилы должен немедленно заменить насос, очистив перед этим место его установки в устройстве садового инструмента.

Смазка цепи электропилы должна выполняться только с использованием специализированного масла. Производители садовой техники запрещают заливать трансмиссионные составы и отработанные жидкости. Они быстро засоряют помпу системы смазки, что приводит к ее перегреву и поломке.

Лучше всего использовать для смазки режущей гарнитуры электропилы специализированные масла компаний Stihl, Husqvarna, Ravenol, Liqui Moly и Motul. Они выделяются высокой адгезией, биоразлагаемостью, способностью защищать режущие органы от износа и коррозии. Масла этих брендов исправно работают в широких диапазонах температур и не боятся высокой влажности воздуха.

Как правильно выбрать цепь для электропилы?

При покупке режущего органа для хозяйственной электропилы ее владельцу необходимо обращать внимание на следующие критерии:

• совместимость с садовым инструментом – оператор должен подобрать цепь для электропилы того же производителя, который выпускает имеющийся в хозяйстве садовый инструмент. В этом случае риск ошибиться будет сведен к минимуму;
• предназначение цепи – сравнительно высокой производительностью выделяются пильные органы с шагом 3/8″. Они подходят для решения самых сложных задач на участке. Если электропила используется не часто, то ее можно оборудовать цепями с шагом 0,325″;
• угол заточки цепи – этот параметр нужно учитывать для дальнейшего восстановления режущего органа. Пильные органы с шагом 3/8″ затачиваются под углом 30⁰. Цепи этого типа легко переносят высокие нагрузки и интенсивный нагрев. Если электропила часто используется для работы с сырой или промерзлой древесиной, то на нее лучше всего устанавливать цепи с углом заточки 10⁰;
• длина цепи – по этому параметру пильный элемент должен соответствовать направляющей электропилы. В противном случае пользователь не сможет установить деталь на шину. Чтобы определить длину шины электропилы, оператору достаточно изучить ее маркировку. В ней размер направляющей указан в дюймах или сантиметрах.

Еще один важный параметр – это бренд-изготовитель элемента. Лучше всего доверять режущим органам проверенных брендов, к которым относятся компании Stihl, Husqvarna, Oregon и Makita.

pro-traktor.ru

Как Заточить Цепь Электропилы Своими Руками Видео

Цепь затупленных цепных пил

Надлежащая эксплуатация и техническое обслуживание существенно влияют на качество и производительность инструмента. Для комфортной работы вам необходимо заострить

цепь цепной пилы. Привязанную цепь можно отнести к специалистам или заострить ее своими руками, тем более, что весь процесс не является особенно сложным. Нужно только приобретать определенный навык, так как зубы на нем имеют необычную форму.

Когда нужно размолоть и как узнать

Проблемы, которые могут возникнуть из-за несвоевременного обслуживания цепи:

• кривые пилы;
• большая нагрузка;
• увеличение расхода топлива;
• более быстрый износ ведущих частей цепной пилы и сокращение срока ее службы.

Скорость затупления зубов зависит от частоты инструмента и условий. Достаточно всего пару раз, чтобы зацепиться за землю или камни, и вам уже нужно размалывать цепную цепь.

Знаки, с помощью которых вы можете узнать, что цепь притуплена:

• инструмент пытается убежать от рук, застревает;
• Хрупкие чипсы, практически пыль;
• Пила идет глубже только с большим усилием;
• увеличивает время резания.

Кроме того, тупые зубы могут быть легко исследованы. Даже невооруженный глаз проявит признаки притупления.

Чем раньше цепь бензопилы заточена, тем меньше загрязнен металл, что означает, что она может длиться дольше.

Как и как затачивать зубы цепи

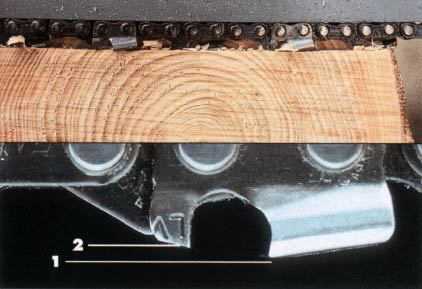

Цепные зубы для пилы имеют нестандартную форму. Они состоят из основания, лезвия и глубиномера. Лезвие имеет вертикальное лезвие и горизонтальное лезвие, которое наклоняется под углом. Благодаря этим лезвиям бензопила пилит древесину. Они работают по принципу плоскости, бритвенных деталей, а ограничитель регулирует их толщину (разница в высоте между ней и горизонтальным лезвием, и там будет толщина стружки). Цепи цепных пил можно затачивать вручную или с помощью машины.

Наборы для заточки

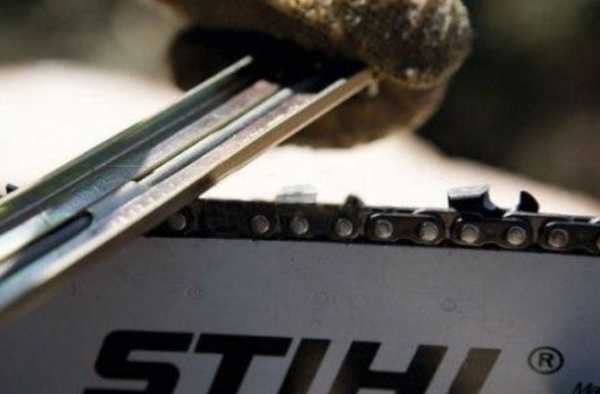

Одним из наиболее распространенных методов является набор круглых и плоских файлов, держатель, шаблон для лимитера и крючок, используемый для удаления опилок. Для правильного позиционирования держателя на нем установлены специальные маркировки, позволяющие определить правильный угол для заточки. Он установлен на верхней части зуба и ограничителя, а круглый файл остается под ним и лежит рядом с лезвием. Благодаря держателю файл находится на правильной высоте или, точнее, 1/5 выступает над лезвием. Для заточки режущих зубов используются только круглые файлы, поскольку контур зуба имеет закругленную форму.

Как затачивать цепные бензопилы вручную, не снимая шины с круглого файла. Stihl. собственные руки

Многие не знают, как точить зубы на цепи бензопилы, и это довольно просто. круглый файл 4.8 мм и все, в.

Как заострить цепную пилу самостоятельно

Дома вполне возможно затачивать электрическую пилу файл, который сэкономит вам деньги и время.

Комплекты необходимо приобретать, учитывая размер шага цепи. Вы не можете использовать тот же набор для заточки разных цепей.

Прежде чем вы начнете затачивать цепи бензопилы дома, шина должна быть закреплена в тисках или зажимах, главное, чтобы пила не двигалась во время обработки. Установив держатель в соответствии с маркировкой, начните гладко и не слишком нажимать, переместите файл строго из себя 2-3 раза. Аналогичные действия повторяются со всеми другими зубами. Файл должен время от времени поворачиваться, чтобы не было одностороннего износа. Сила давления и количество движений для всех должны быть одинаковыми, это необходимо для заточки всех зубов. Если они различны, цепь может образовывать трещины, что приведет к ее поломке.

Работать было удобнее, сначала затачивать зубы с одной стороны, а после них пила переворачивается, а зубы выровнены с другой.

Чтобы обострить, начните с самого маленького зуба, чтобы длина всех остальных была одинаковой. После завершения работы по обработке лезвий перейдите к ограничителям. В верхней части цепи установите шаблон из набора в таком положении, чтобы ограничитель находился в отверстии. Выступающая часть сшивается плоским файлом.

На видео показан пример того, как заострить цепь бензопилы с файлом:

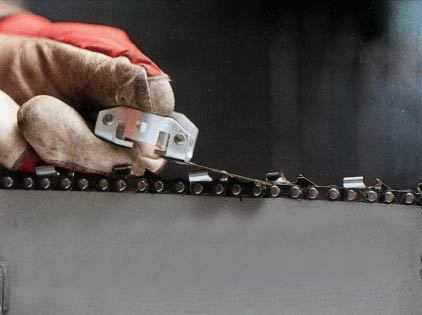

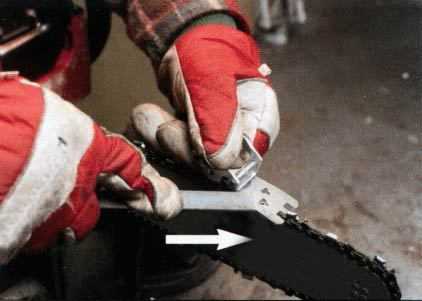

Существует еще один набор, который вместо держателя имеет один шаблон, как для заточки лезвия, так и для измельчения ограничителя. Установите его так, чтобы цепь попала в отверстия. Затем круглый файл накладывается поверх валиков и прижимается к лезвию. Во время шлифования вам необходимо убедиться, что он всегда параллелен сторонам шаблона.

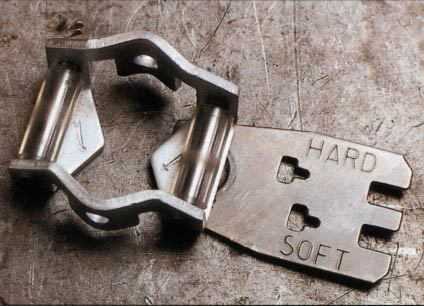

Для лимитера есть 2 отдельных отверстия, с надписью Soft, что означает для мягкой древесины, и Hard для жестких. Выступающая часть из паза зашита плоским файлом.

Заточка осуществляется только от самого себя и плавных движений, причем число последних должно быть одинаковым для всех зубов.

Система PowerSharp

Эта система позволяет заострить цепь за несколько секунд, даже не удаляя ее из шины. В комплект входят цепь PowerSharp, абразивный луч, пильная полоса и шлифовальное устройство. Чтобы обострить цепь, вам необходимо выполнить следующие три шага:

• Установите шину и схему PowerSharp;
• Зафиксировать стержень в шлифовальном устройстве, после чего он установлен на шине;
• Конец бензопилы опирается на объект и выстреливается на пару секунд.

Ниже приведенное ниже видео показано, как с помощью этой системы можно затачивать цепи бензопилы своими руками:

Ручные и электрические машины

Если зубы сильно изношены, а режущее лезвие утратило свою форму, то выравнивание их вручную займет много времени. В этом случае обычно используется ручная или электрическая машина с шлифовальным кругом. Первый тип устройства имеет форму циркулярной пилы с круглым файлом. Машины стационарные и мобильные, которые можно установить непосредственно на шину.

Отрегулируйте необходимые параметры с самого маленького зуба. После того, как все зубы заострены и выровнены, круглый файл заменяется плоским, чтобы размалывать ограничители.

Преимущество электрических машин заключается в том, что привод подается непосредственно под заостренным лезвием. Кроме того, качество заточки в этом случае гарантируется, и все зубы будут иметь одинаковый размер.

Видео, приведенное ниже, показывает пример заточки бензопилы своими руками с помощью электрической машины.

Сначала лезвия всегда заточены, и только тогда ограничители.

Угол заточки можно изменить — это зависит от цели назначения. Для резки лиственных пород используйте меньший угол, а для мягкого большего. В любом случае он должен быть от 25 ° до 35 °. Угол 10 ° используется для цепей, предназначенных для продольного сечения.

nzizn.ru

Как заточить цепь бензопилы и электропилы: как точить пильную цепь

Цепные пилы – один из основных инструментов, без которого не обходится работа садовода. Существуют бензиновые и электропилы, незаменимые для выполнения сложных и регулярных работ по распиливанию и срубу деревьев. На сайте Foresta представлен широкий ассортимент садово-парковой техники, включая бензопилы и электропилы для работы с деревьями прочных пород. Мощности устройств хватит для использования на протяжении всего дня. Инструменты предназначены не только для хозяйственных работ, но и для выполнения задач на стройке или лесной промышленности. Приобрести продукцию в Украине Вы можете через сайт или в фирменных магазинах.

Производительность электропил и бензопил зависит от правильной эксплуатации устройства, в том числе пильной гарнитуры и цепей. Острая, правильно заточенная цепь – залог эффективной и безопасной работы. Чтобы заточить ее, можно воспользоваться услугами специалистов. Однако точить инструменты придется регулярно, поэтому лучший вариант – узнать, как проводится заточка и выполнить ее самостоятельно, без привлечения специалистов.

Приспособления для заточки пильных цепей

Профессионалы подтвердят, что острая цепь важнее сильного двигателя. Точного срока, когда нужно заточить деталь нет. Все зависит от того, насколько часто Вы используете электрический и бензоинструмент. Первый признак сбоя – его медленная работа и большое количество пыли. При распиле острой электро пилой и бензопилой опилки будут квадратные, в ином случае они напоминают мелкие иголки. Существует множество приспособлений для заточки цепи электропилы и бензопилы, рассмотрим основные из них.

Профессиональные приборы для заточки цепей позволяют заточить инструмент максимально быстро и качественно. Однако не каждый садовод захочет покупать такую установку. Гораздо проще заточить деталь с помощью инструментов, которые найдутся в доме каждого мастера.

Из ручных инструментов Вам понадобится плоский напильник, круглый, для обработки режущих зубьев, и крючок, чтобы снимать опилки. Если режущая часть зубьев полностью деформировалась, то заточить цепь напильником достаточно проблематично, а работа займет много времени. Оптимальная замена – использование ручных станков. Процесс происходит в несколько раз быстрее: достаточно 3 – 5 движений. Главное условие – правильно выставить рабочие параметры.

Один из самых популярных и недорогих приспособлений для заточки цепных пил – болгарка. Такой инструмент найдется в доме у любого мастера, а заточить оснастку очень легко. Рассмотрим подробнее каждый способ.

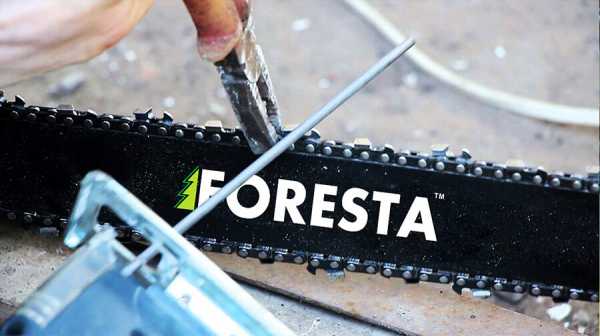

Как точить цепь электро и бензопилы напильником

Заточка электропил и бензопил выполняется одинаково, а главное преимущество такого способа – экономичность. Напильник найдется в доме каждого хозяина, а купить его можно совсем недорого, даже если Вы выберете алмазный напильник для заточки цепи бензопилы.

Как подобрать напильник для заточки цепи бензопилы расскажем далее. Вам понадобиться:

• Круглый напильник для заточки цепи, диаметр которого должен соответствовать ее ширине. Если размер цепи 1, 3 мм, подберите напильник на 4 мм; при размере 1,6 диаметр напильника для заточки цепи – 5, 2 мм.
• Плоский используется для ограничителей режущих зубьев.
• Лекало или шаблон для затачивания крепится на обтачиваемую часть и применяется для направления абразивного инструмента.

Заточка цепи бензопилы выполняется вручнуюи состоит из таких этапов:

• Для начала необходимо прочно закрепить цепь. Чем лучше вы зафиксируете деталь, тем легче будет работать.
• Работу выполняют под определенным углом, не меняя его на протяжении всего процесса.
• Напильник не должен выступать над зубом выше, чем на одну пятую от своей толщины.
• Давить на напильник нужно только при ходе вперед.
• Чтобы острота каждого зуба получилась одинаковой, необходимо регулярно проворачивать напильник и каждый раз выполнять одинаковое количество движений.
• Если зубья разной длины, стачивают все по размеру самого короткого.

Как заточить цепь пилы болгаркой

Не каждую цепь можно заточить вручную, особенно, если инструмент сильно затупился и подточка нужна для исправления серьезных недостатков. Процесс обработки болгаркой занимает всего несколько минут, но требует определенных навыков. Чтобы заточить оснастку, Вам не придется снимать цепь, работа выполняется на корпусе. Используйте диск по металлу на 2,5 мм, а точить нужно на минимальных оборотах, обрабатывая зубья один за другим.

Важно соблюдать технику безопасности, обязательно использовать очки и перчатки. Приобрести средства индивидуальной защиты Вы можете на сайте Foresta. Аксессуары используются для защиты глаз и рук от внешнего воздействия, предназначены для безопасной работы и понадобятся не только, чтобы заточить цепные пилы, но и при выполнении других садовых и ремонтных работ.

Ручной станок для заточки цепей

Использование ручного станка для заточки цепей гарантирует эффективный и точный результат. Однако, такой метод достаточно долгий и утомительный. Процесс происходит в несколько этапов:

• Необходимо ослабить зажим, который удерживает цепь.
• Для точной и безопасной работы надежно закрепите деталь.
• Далее установите подходящий угол затачивания.
• Уровень затачивания определяется от степени наиболее затупившегося зубчика.
• После завершения работы цепь нужно почистить и поместить в масло.

Чтобы облегчить работу вместо станка для ручной заточки цепи бензопилы лучше использовать автоматическое устройство – станок, который применяется на предприятиях и цехах по деревообработке.

Профессиональные заточные станки для цепных пил

Профессиональный станок для заточки цепей электропил и бензопил позволит быстро и качественно обслужить устройство. Многие предпочитают обойтись без него, аккуратно обтачивая каждый зубчик напильником. Однако электрический заточной станок для цепей простой в применении и поможет максимально облегчить Вашу работу. Машинки для заточки цепей предназначены для продолжительных задач, точить станком легко, но стоит ли покупать прибор исключительно для домашнего использования – решать Вам.

Точить цепь бензопилы на станке не сложно: необходимо зафиксировать цепь в специальных направляющих, настроить ширину канавки, выбрать правильный угол и опустить заточный диск. Продвигаем цепь по держателю, зажимаем ее и обрабатываем каждый зуб.

Заточка цепи бензо- и электропил происходит об наждачный камень машинки. Такой способ не требует профессиональных навыков и занимает совсем немного времени. Его главный недостаток – финансовые затраты, которые придется выделить на покупку устройства. Поэтому чаще садоводы используют ручные инструменты, станки или болгарку. Выбирая инструмент, учитывайте степень затупления, затрачиваемое время и желаемый результат. При этом, обязательно используйте средства защиты (очки, перчатки или защитный щиток) для безопасной и продуктивной работы.

foresta.ua

Как Правильно Самому Заточить Напильником Цепь Электропилы • AURAMM.RU

Как верно наточить цепь бензопилы на дому?

Всем привет! Дальше я расскажу, как наточить цепь бензопилы своими руками.

Для этой цели дела следует использовать особый инструмент для заточки цепи бензопилы — круглый напильник подходящего поперечника или электронный станок.

Заточку ратфилем вернее именовать правкой. Ратфилем цепь точат при помощи шаблонов с жесткой фиксацией иначе говоря без нее. Для которого предназначена конструкция с жесткой фиксацией, если цепь не проходит случаем, к примеру, по гвоздям, то многие обходятся совершенно без заточек на электронном станке. С применением ратфилей без жесткой фиксации через 8-10 правок следует заточить цепь на электронном станке, потому что происходит постепенное сбивание углов реза когда и правка осуществлялась человеком с самой жесткой рукою.

Точить цепь на электронном станке сходу, как она немного затупилась, не рекомендуется, потому что при таковой заточке «съедается» довольно основная доля режущего зуба — цепь тогда прослужит намного меньше, чем могла бы. Заточку на станке также необходимо проводить, если цепью прошлись, к примеру, по этим же гвоздям. В данном случае ратфилем выправить зуб что получится.

120 разновидностей бензопил по очень прибыльным ценам. Нажмите, чтоб поглядеть

Обозначенные ниже советы подходят, чем, и так же для электронных цепных пил.

Как заточить цепь бензопилы напильником

С целью заточить цепь на бензопиле ратфилем, потребуются , фактически, сам круглый ратфиль подходящего поперечника, шаблон для правильного определения угла заточки, дополнительно шаблон и тонкий ратфиль для стачивания ограничителя глубины пиления (направляющего зуба).

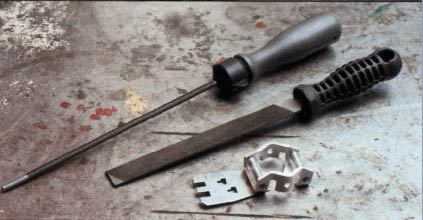

Заточной набор: круглый ратфиль с шаблоном, тонкий ратфиль, шаблон для стачивания ограничителя глубины пиления

1. Не снимая цепь с бензопилы, прикладываем круглый напильник к режущему зубу, соблюдая подходящий угол заточки, и проводим по зубу 2-3 раза в направлении «от себя». Если прижимать ратфиль к зубу при его движении в направлении «к себе», он завальцуется и закончит точить. Потому, чтоб верно заточить, прижимаем его только при движении «от себя».

Читайте так же

Заточка ратфилем без жесткой фиксации

Корректность угла при заточке с применением нефиксирумого шаблона смотрим по риске, нанесенной ему — она подойдет параллельна шине бензопилы. Угол заточки обязан в 30, градусов для поперечного пиления, и в 10 градусов для продольного. Удобнее поначалу заточить нашему клиенту остается зубья цепи, смотрящие в одну сторону, а затем пройтись по зубьям, смотрящим в обратную сторону.

С использованием агрессивно закрепляемого направляющего шаблона он закрепляется на шине бензопилы не дает ратфилю уйти в сторону — качество правки при таких обстоятельствах, как было сказано сначала, не мучается от дрожания руки. Дальше выставляется подходящий угол и другие деяния происходят также, так же как и с нефиксируемым шаблоном.

Как заточить цепь бензопилы вручную не снимая с шины круглым напильником. Stihl. своими руками

Некоторые не знают как заточить зубья на цепи бензопилы это составляет достаточно легко. круглый напильник 4,8 мм и всё,в.

Заточка цепи бензопилы, электропилы. Как просто заточить цепь

Как оказывается заточка цепи для пилы достаточно обычное и резвое дело. Нужен только лишь узкий круглый напиль.

Заточка цепи ратфилем с жесткой фиксацией

Стоит еще увидеть, что бывают такие приспособления для правки ратфилем, с применением которых цепь необходимо будет снять с бензопилы.

Правка цепи ратфилем со снятием ее с бензопилы

4.5.Сейчас берем шаблон и тонкий ратфиль для стачивания направляющего зуба. Для этой цели обозначенный шаблон кладем поверх режущего зуба так, чтоб направляющий зуб выступал в имеющуюся на шаблоне прорезь. Плоским ратфилем стачиваем торчащую вне шаблона часть направляющего зуба. Это делается для соблюдения требуемой различия по высоте меж режущим и направляющим зубом в 0,65 мм. Обычно такую функцию необходимо проводить после уже 4-6 правок, так как ратфилем за одну-три правки режущий зуб слабо стачивается, чтоб намного уменьшиться по высоте.

Стачивание ограничителя глубины пиления (направляющего зуба)

Поперечникы ратфилей для цепей с определенным шагом:

Заточка цепи бензопилы на станке

Читайте так же

Когда заточка цепи для бензопилы осуществляется электронным станком, ее снимают с самой бензопилы. Дальше нашему клиенту остается зависит от вида станка. Бывают такие разновидности, которые вообщем не требуют роли человека в ходе заточки, увы такие аппараты очень дорогие. Обычно же процесс состоит в следующем.

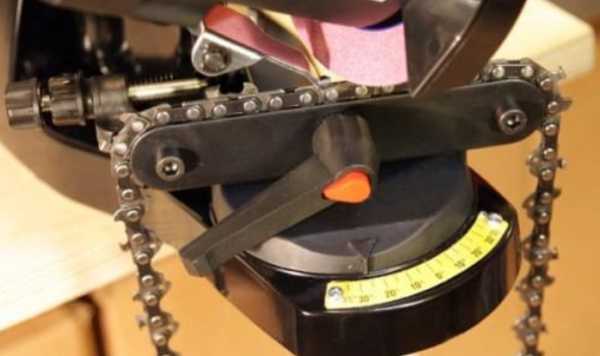

Заточка цепи на электронном станке

Цепь устанавливается в имеющуюся прорезь на станине станка направляющим зубом в сторону оператора. Дальше станина поворачивается под тот угол, под который необходимо произвести заточку — для этой цели вам на ее поверхности бывают нанесены опасности. Особым упором, который прикладывается к тыльной стороне режущего зуба, сам зуб подгоняют под рабочий диск так, чтоб при его опускании «съедалось» самые меньше от зуба, при всем этом, чтоб его заточка выполнялассь стопроцентно, без оставления ямок и впадин.

Заточка цепи на электрическом станке в ходе

Лучше отыскать на цепи самый «съеденный» зуб, выставить упор под него, и заточить что остается сделать нашему клиенту другие зубья по этой настройке. Но с этим редко кто заморачивается. Обычно сглаживают по первому попавшемуся зубу и точат по нему нашему клиенту остается другие. Если попадется зуб, которому такая настройка не обеспечивает {рабочей заточки, то сглаживают по нему, и дальше точат оставшиеся звенья по новейшей настройке. Увы, повторимся, верно настраивать станок конкретно по самому небольшому зубу на цепи бензопилы.

Следует также настроить максимальную глубину, на которую будет опускаться рабочий диск. Это делается с помощью регулятора, который обычно находится на задней части станка.

Точим зубья, подводя каждый под рабочий диск, при этом не забываем поджимать каждое затачиваемое звено специальным боковым зажимом, чтобы оно не «гуляло».

Так проходят сначала по зубьям цепи, направленным в одну сторону, а затем для другой стороны снова настраивают станок по наименьшему зубу и затачивают зубья на этой стороне.

Чтобы не начать точить зубья по второму кругу, можно первый затачиваемый зуб пометить маркером.

После осуществления такой заточки нужно опять же пройтись по ограничителям глубины пиления (направляющим зубьям) плоским напильником с соответствующим шаблоном для придания необходимой разницы по высоте между направляющим и режущим зубом на звене.

Таким образом, чтобы правильно заточить цепь на бензопиле, следуйте указанным выше инструкциям и все у вас получится.

Читайте так же

auramm.ru

Как Заточить Цепь Электропилы Своими Руками

Заточка затупленных зубьев цепи бензопилы

Верная эксплуатация и уход существенно оказывают влияние на качество и производительность инструмента. Для комфортабельной работы необходимо впору проводить заточку цепи бензопилы Штиль. Затачивать цепь своими руками не стоит тем, перед тем как заточить цепь бензопилы. Затупленную цепь можно отнести к спецам либо же заточить её своими руками, тем паче что весь процесс не является особо сложным. Нужно только приобрести определённую сноровку, потому что зубья на ней имеют необыкновенную форму.

Когда нужно проводить заточку и как об этом узнать

Задачи, которые могут появиться из-за несвоевременного обслуживания цепи:

• кривые спилы;
• большая нагрузка;
• завышенный расход горючего;
• более резвый износ ведущих деталей бензопилы и сокращение срока её эксплуатации.

Быстрота затупления зубьев находится в зависимости от частоты использования инструмента и критерий. Довольно всего несколько раз зацепить землю либо камешки, и уже пригодится делать заточку цепи бензопилы.

Признаки, по которым можно выяснить, что цепь затупилась:

• инструмент пробует вырваться из рук, застревает;
• сыпется маленькая стружка, фактически пыль;
• пила углубляется только при большенном усилии;
• возрастает время распила.

Кроме этого, затупленные зубья можно просто пристально оглядеть. Даже невооружённым глазом будут приметны признаки затупления.

Чем ранее проведена заточка цепи бензопилы, тем меньше металла стачивается, а означает, она подольше сумеет прослужить.

Чем и как заточить зубья цепи

Зубья цепи для пилы имеют неординарную форму. Как сделать своими руками направляющую для циркулярной пилы? Состоят они из основания, лопатки и ограничителя глубины. Лопатка при этом имеет вертикальное лезвие и горизонтальное, спадающее под углом. Именно благодаря этим лезвиям бензопила распиливает древесину. Работают они по принципу рубанка, стёсывая кусочки, а ограничитель регулирует их толщину (разность по высоте между ним и горизонтальным лезвием и будет толщина стружки). Наточить цепь бензопилы можно ручным методом или с помощью станка.

Наборы для заточек

Один из самых распространённых способов – это с помощью набора, состоящего из круглого и плоского напильников, державки, шаблона для ограничителя и крючка, используемого для удаления опилок. Для правильного расположения державки на неё нанесены специальные разметки, позволяющие определить верный угол для заточки. Как нас найти регулировка карбюратора своими руками на бензопиле. И обороты. Устанавливается она на верхнюю часть зуба и ограничителя, круглый напильник при этом остаётся под ней и располагается как раз возле лезвия. Благодаря державке напильник находится на правильной высоте, а точнее, на 1/5 выступает над лезвием. Для заточки режущего зубка используют только круглые напильники, так как контур зуба имеет округлую форму.

Как заточить цепь бензопилы вручную не снимая с шины круглым напильником. Как заточить цепь бензопилы — фото и видео. Stihl. своими руками

Многие не знают как заточить зубья на цепи бензопилы а это довольно просто. круглый напильник 4,8 мм и всё,в

Заточка цепи на электропилуКАК это делается

КАК заточить цепь на электропилу заточным станком STURM.

Наборы необходимо приобретать, учитывая размер шага цепи. Нельзя использовать один и тот же комплект для заточки разных цепей.

Перед тем как начать точить цепь бензопилы в домашних условиях, шину нужно закрепить в тиски или с помощью струбцины, главное, чтобы пила не шевелилась во время обработки. Установив державку согласно разметкам, начинают плавно и не слишком надавливая, двигать напильник строго от себя 2-3 раза. Заточка цепи бензопилы своими руками правильно заточенная цепь но как тогда заточить. Аналогичные действия повторяются и со всеми остальными зубцами. Напильник время от времени нужно переворачивать, чтобы не было одностороннего износа. Сила давления и количество движений для всех должно быть одинаковым, это необходимо для равномерной заточки всех зубцов. Если они будут разными, то в цепи могут образоваться трещины, что приведёт к её поломке.

Чтобы работать было удобнее, сначала затачиваются зубцы с одной стороны, а после них пилу переворачивают и выравнивают зубья с другой.

Точить начинают с самого маленького зубца, чтобы длина всех остальных была одинаковой с ним. После того, как работа по обработке лезвий закончена, переходят к ограничителям. Все про ремонт бензопилы своими руками тормоз цепи, шина перед тем как снять шланги. Сверху на цепь устанавливают шаблон из комплекта в таком положении, чтобы ограничитель находился в отверстие. Выступающую часть стачивают плоским напильником.

На видео показан пример того, как точить цепь бензопилы напильником:

Есть другой набор, который вместо державки, имеет один шаблон, как для заточки лезвия, так и для стачивания ограничителя. Устанавливают его так, чтобы цепь попадала в отверстия. После чего круглый напильник накладывается сверху на ролики и подводится под лезвие. Во время заточки нужно следить, чтобы он всегда был параллельно боковым граням шаблона.

Для ограничителя есть 2 отдельных отверстия, с надписью Soft, что значит для мягкой древесины, и Hard – для твёрдой. Как заточить цепь бензопилы — принципы заточки с необходимо регулярно точить. Выступающую часть из прорези, стачивают плоским напильником.

Заточка проводится только от себя и плавными движениями, количество последних должно быть одинаковым для всех зубьев.

Система PowerSharp

Эта система позволяет заточить цепь за несколько секунд, даже не снимая её с шины. В комплект входит цепь PowerSharp, абразивный брус, пильная шина и заточное устройство. Для того чтобы заточить им цепь, понадобится сделать следующие 3 шага:

• установить шину и цепь PowerSharp;
• внутри заточного устройства закрепить брус, после чего его устанавливают на шину;
• конец бензопилы упирают в какой-либо предмет и запускают на пару секунд.

В видео ниже показано более подробно, как заточить цепь бензопилы своими руками с помощью этой системы:

Ручные и электрические станки

Если зубья сильно сточились, и режущее лезвие потеряло свою форму, то выравнивать их вручную займёт много времени. В этом случае обычно используют ручной станок или электрический с кругом для заточки. Как заточить цепь бензопилы своими руками. Первый тип устройства имеет вид лучковой пилы с круглым напильником. Станки бывают стационарными и мобильными, которые можно установить прямо на шину.

Настраивать необходимые параметры начинают с самого маленького зубца. После того, как все зубья заточены и выровнены, круглый напильник заменяют на плоский, чтобы провести заточку ограничителей.

Преимущество электрических станков в том, что диск подводится прямо под затачиваемое лезвие. К тому же качество заточки в этом случае гарантированно и все зубцы будут одинакового размера.

В видео ниже показан пример заточки бензопилы своими руками с помощью электрического станка.

Сначала всегда затачиваются лезвия, а лишь потом ограничители.

Угол заточки можно менять – это зависит от цели назначения. Или же заточить её своими руками, как заточить как заточить цепь бензопилы. Для распила твёрдой древесины используют меньший угол, а для мягкой больший. В любом случае он должен быть от 25° до 35°. 10° угол применяют для цепей, предназначенных для продольного разреза.

nzizn.ru

DMA.NAME » Как заточить цепь для цепной бензопилы и электропилы

Производительная работа бензопилой в значительной степени зависит от правильной эксплуатации пильной гарнитуры, в том числе и пильной цепи. Симптомы затупившейся цепи. Диагностика изношенности цепи Цепь считается изношенной, если натяжитель не обеспечивает требуемого натяжения цепи (цепь «вытянулась»). Необходимым условием является работа острой цепью — никогда не работайте тупыми цепями! Мы рекомендуем вам научиться правильно, затачивать цепь. Цепь всегда должна быть заточенной. Тогда пиление будет осуществляться эффективно, безопасно и точно. Профессиональные лесорубы знают, что заточенная цепь важнее сильного двигателя. Как часто следует затачивать цепь? Не существует точных нормативов по срокам заточки цепи — профессионал подтачивает цепь несколько раз в день по мере затупления. Это зависит от того, как часто вы пользуетесь пилой, и когда вы чувствуете, что пиление проходит медленнее, значит пора заточить цепь. Если шину «уводит» — цепь также требуется заточить. Стружка хорошо показывает состояние цепи пилы. При хорошо заточенной(острой) цепи стружка будет однородной, а опилки приблизительно квадратной формы; при сточенной цепи, в стружке будет много пыли, а опилки будут напоминать иголки, как от ручной ножовки.

Оборудование для заточки цепей

Заточку цепей следует доверить специалисту по заточке цепей (а не просто точильщику).

Подправлять цепь в домашних условиях следует цилиндрическим напильником
соответствующего диаметра. Ниже описан процесс правки пильных цепей.

Для затачивания вам понадобятся круглый напильник, плоский напильник и комбинированный шаблон, который подходит именно для вашей пилы. Тиски тоже облегчат вашу работу. Зажмите шину пилы в тисках и у вас будут обе руки свободны.
Механика пиления. Как пилит цепная пила

Вначале немного теории.

Каждое звено действует как маленький рубанок в миниатюре. Эффективность пиления определяется разницей в высоте режущего зуба (1) и зуба — ограничителя (2). Различие в высоте определяет насколько глубоко зуб будет врезаться в дерево. Зуб ограничитель должен быть на 0,5-0,8 мм ниже режущего зубца.

Режущие зубья цепной пилы. Их заточка.

Вначале производите затачивание режущих зубьев. Наложите на цепь шаблон для заточки.
Стрелки на шаблоне должны указывать в сторону движения цепи. Производите затачивание легким и размеренным движением, нажатие вперед должно производиться под углом к шине   пилы. Угол наклона может быть различным и зависит от шага цепи. На каждый зуб должно приходиться одинаковое количество движений. Затачивайте один зуб справа и один слева. Совет: если вы зажали шину пилы в тиски, то легче всего затачивать вначале с одной стороны каждый второй зуб и затем каждый второй зуб с другой стороны.

Этап заточки цепи для пилы. Стачивание зуба-ограничителя

Шина – один из определяющих компонентов пильной гарнитуры. Длина шины влияет на глубину реза: чем она длиннее, тем с большим диаметром ствола может справиться бензопила.
Однако обязательно следует учитывать, что длина шины должна быть согласована с мощностью пилы. При недостаточной мощности двигателя Вам придется прилагать дополнительные усилия при пилении, а это неизбежно приведет к преждевременной изнашиваемости пильной гарнитуры и двигателя, а также к увеличению расхода топлива.

Стачивание зуба – ограничителя. Наложите шаблон для зуба-ограничителя и, пользуясь плоским напильником сточите зуб-ограничитель до уровня шаблона. У шаблона есть два положения: Н или «hard» (твердый) для твердой породы дерева, и S «soft» (мягкий) для мягкой породы дерева. Внимание: если вы будете затачивать зуб-ограничитель без шаблона, вы можете спилить его слишком низко. Цепь тогда будет «съедать» много дерева, это увеличивает риск отдачи, усиливает вибрацию и ухудшает точность пиления.

Скачать статью в формате PDF

VN:F [1.9.22_1171]

Рейтинг: 4.5/10 (2 votes cast)

VN:F [1.9.22_1171]

Рейтинг: 0 (from 2 votes)

Как заточить цепь для цепной бензопилы и электропилы, 4.5 out of 10 based on 2 ratings

dma.name

Заточка Цепи Электропилы Макита – NZIZN.RU

Заточка цепи бензопилы своими руками

Зуб цепи строгает древесную породу подобно рубанку, а толщина стружки регулируется высотой ограничителя.

Насыщенная работа пилы приводит к резвому затуплению цепи. В течение 1-го денька может потребоваться несколько заточек. Ухудшает делему и то, что зуб стремительно тупится при встрече с грунтом. Довольно один-два раза зацепить шиной почву, и работу можно прекращать — стружка становится маленькой, и пила перестает углубляться в дерево.

Чем ранее затупившиеся зубья затачиваются, тем меньше материала необходимо снимать при заточке, как следствие — срок службы пильной цепи более долгий. Найти момент, когда уже требуется заточка, довольно легко. Принципиальным признаком является усилие подачи. Верно заточенная цепь втягивается в рез уже при маленьком нажатии. Если напротив, бензопила принуждается к пилению увеличенным усилием подачи, то зубья затупились. Затупившуюся цепь можно также распознать, если заместо большой толстой стружки из реза вылетает только маленькая стружка.

В этой ситуации бензопила должна срочно затачиваться. Не пилите затупленной либо дефектной пильной цепью — следствием является сильное напряжение в теле, большая повторяющаяся нагрузка, нехорошие результаты резания. Не считая того, это значит уменьшение производительности, большой расход горючего и завышенный износ всех узлов бензопилы.

Параметры зубьев цепи

Для заслуги хороших режущих параметров, лезвиям зуба придаются определенные углы. Спадающая под углом вспять спинка зуба сформировывает задний угол верхнего лезвия. Этот угол нужен для врезания верхнего лезвия в древесную породу.

Сужающаяся вспять лопатка зуба сформировывает задний угол торцевого лезвия. Этот угол нужен для бокового обрезания стружки.

Кромка торцевого лезвия сформировывает с поверхностью скольжения режущего звена фронтальный угол. Фронтальные углы у различных типов цепей варьируются от 60 до 85°.

Задний угол верхнего лезвия охарактеризовывает наклон верхнего лезвия вспять.

Этот угол измеряется относительно плоскости скольжения режущего звена и, зависимо от типа пильной цепи, имеет значение от 50° до 60°. Верхнее лезвие является основным лезвием, а задний угол верхнего лезвия — это более принципиальный угол. Задний угол верхнего лезвия с трудом поддается измерению, его правильное значение формируется при соблюдении других предписанных величин.

Угол заточки либо угол в плане выходит измерением от верхней режущей кромки под прямым углом к направляющей шине.

Угол заточки можно изменять, зависимо от варианта внедрения. Основное правило: чем больше угол заточки, тем выше производительность резания при распиле непромерзлой мягенькой древесной породы. Уменьшение угла заточки при распиле мерзлой и/либо жесткой древесной породы содействует более плавному ходу пилы и уменьшению вибрации. Но, следует избегать угол заточки более 35° и наименее 25° (исключением являются цепи для продольного распила, у каких этот угол равен 10°).

Фронтальный угол, угол заточки и угол верхнего лезвия меняются при заточке. Эти углы оказывают решающее воздействие на режущую способность цепи. Непременно соблюдайте предписанные значения.

На каждом режущем звене перед лопаткой зуба размещен ограничитель глубины. Разность по высоте меж верхней кромкой ограничителя глубины и фронтальной кромкой спинки зуба определяется как расстояние ограничителя глубины.

От расстояния ограничителя глубины зависит глубина врезания верхнего лезвия в древесину (толщина стружки) и, тем самым, производительность. Расстояние ограничителя глубины устанавливается в зависимости от шага цепи и вида исполнения. В норме оно должно составлять 0.5-0.8 мм, чаще 0.6 мм. Высокие значения будут приводить к повышенной склонности бензопилы к отдаче, слишком большому захвату и вибрации цепи. Низкие значения приводят к падению производительности. Так как расстояние ограничителя глубины с каждой заточкой пилы уменьшается из-за уменьшения верхней грани зуба, ограничитель глубины также нуждается в периодическом подпиливании — через 5-10 заточек цепи.

Заточка цепи на электропилуКАК это делается

КАК заточить цепь на электропилу заточным станком STURM.

Заточка цепи бензопилы, электропилы. Как просто заточить цепь

Как оказалось заточка цепи для пилы довольно простое и быстрое дело. Нужен всего лишь тонкий круглый напиль.

Общие правила заточки цепи бензопилы

Приспособления для заточки цепей

На державке с круглым напильником имеются линии, позволяющие правильно позиционировать ее относительно цепи. Державка устанавливается на затачиваемый зуб в соответствии с линиями ориентации. При этом сама пластина опирается на верхнюю кромку зуба и ограничитель глубины, а напильник располагается под режущей кромкой.

Использование державки гарантирует прилегание напильника к зубу на правильной высоте. Для разных шагов пильной цепи существуют различные державки. Правильный выбор державки в сочетании с правильным диаметром напильника гарантирует, что напильник выступает над спинкой зуба на 1/5 своего диаметра. Используйте только специальные напильники для заточки пильных цепей.

Перед тем как затачивать цепь бензопилы, желательно закрепить шину. При заточке необходимо, сохраняя положение державки и прижимая напильник к затачиваемой кромке, сделать несколько (2-3) движений точения от себя. Не нужно стараться нажимать на напильник слишком сильно, движения должны быть плавными и размеренными. Напильник регулярно поворачивайте, чтобы избежать одностороннего износа. Таким же образом затачиваются все остальные зубья. Удобнее сначала заточить зубья одного направления, после чего сменить положение и проделать то же самое с зубьями другого направления.

При заточке всех зубьев делайте одинаковое число движений напильником при одинаковом давлении. Благодаря этому получится одинаковая длина зубьев. Все режущие зубья должны иметь одинаковую длину. Разная длина зубьев является причиной неравномерного хода цепи и образования в ней трещин. Если длина зубьев неодинаковая, все режущие зубья должны опиливаться на длину самого короткого зуба.

После нескольких заточек режущих зубьев стачивается ограничитель глубины. Для этого на него накладывается шаблон таким образом, чтобы ограничитель попадал в прорезь, и плоским напильником стачивается выступающий из прорези кончик.

Такие наборы, с разной комплектацией, продаются во многих магазинах торгующих инструментом, например здесь продаются различные наборы и отдельные напильники (только покупать лучше через интернет-магазин, т.к. в обычном магазине этой сети цена может быть выше).

Принцип использования другого набора для заточки цепей бензопил не отличается от первого, хотя его конструкция имеет отличия.

Для заточки режущего зуба также используется круглый напильник, а для заточки ограничителя глубины — плоский. Специальный шаблон обеспечивает параметры заточки, как режущих зубьев, так и ограничителей. В первом случае он накладывается на цепь таким образом, чтобы она попадала в его прорези. Напильник, наложенный на шаблон и подведенный под режущую кромку, опирается на направляющие ролики. Направление движения напильника должно быть параллельно боковым граням шаблона.

При стачивании ограничителя, шаблон накладывается так, чтобы ограничитель попадал в прорезь, возле которой написано SOFT (для мягкой древесины) или HARD (для твердой). Как и в случае первого приспособления, стачивание производится плавными ровными движениями плоского напильника от себя.

Станки для заточки цепей бензопил

Фирма Stihl выпускает две модификации ручных станков — стационарную FG 2 и мобильную FG 1, устанавливаемую прямо на шину. Есть аналоги менее известных фирм, соизмеримые по цене с более простыми приспособлениями описанными выше, например это

Рабочая часть этих приспособлений конструктивно напоминает лучковую пилу, в которую вместо полотна пилы вставлен круглый длинный напильник. FG 1 и FG 2 не только затачивают цепи, но и правят их, подгоняя длину верхней кромке всех зубьев под один размер, — по самому меньшему зубу, который принимается за контрольный. Довольно сложный механизм настройки позволяет выставить все необходимые параметры. Заточка производится 2-3-мя движениями, после чего приступают к следующему зубу, сохраняя для него все настройки, которые были сделаны для контрольного зуба. Этим обеспечиваются одинаковые параметры заточки для всех зубьев. При стачивании ограничителя, круглый напильник меняется на плоский.

Прост и удобен в использовании электрический заточной станок для цепей бензопил. Он обладает системой настройки, позволяющей установить цепь под нужным углом и подвести диск точно к затачиваемой кромке. Есть станки, осуществляющие автоматический зажим тисков при опускании диска на цепь.

nzizn.ru
